بولي دايميثيل السيلوكسان

📅 آخر تحديث: ٢٨ يوليو ٢٠٢٦
✍️ نُشر في: ٢٨ يوليو ٢٠٢٦
📷 يحتوي على 9 صور
الموسوعة الحرة

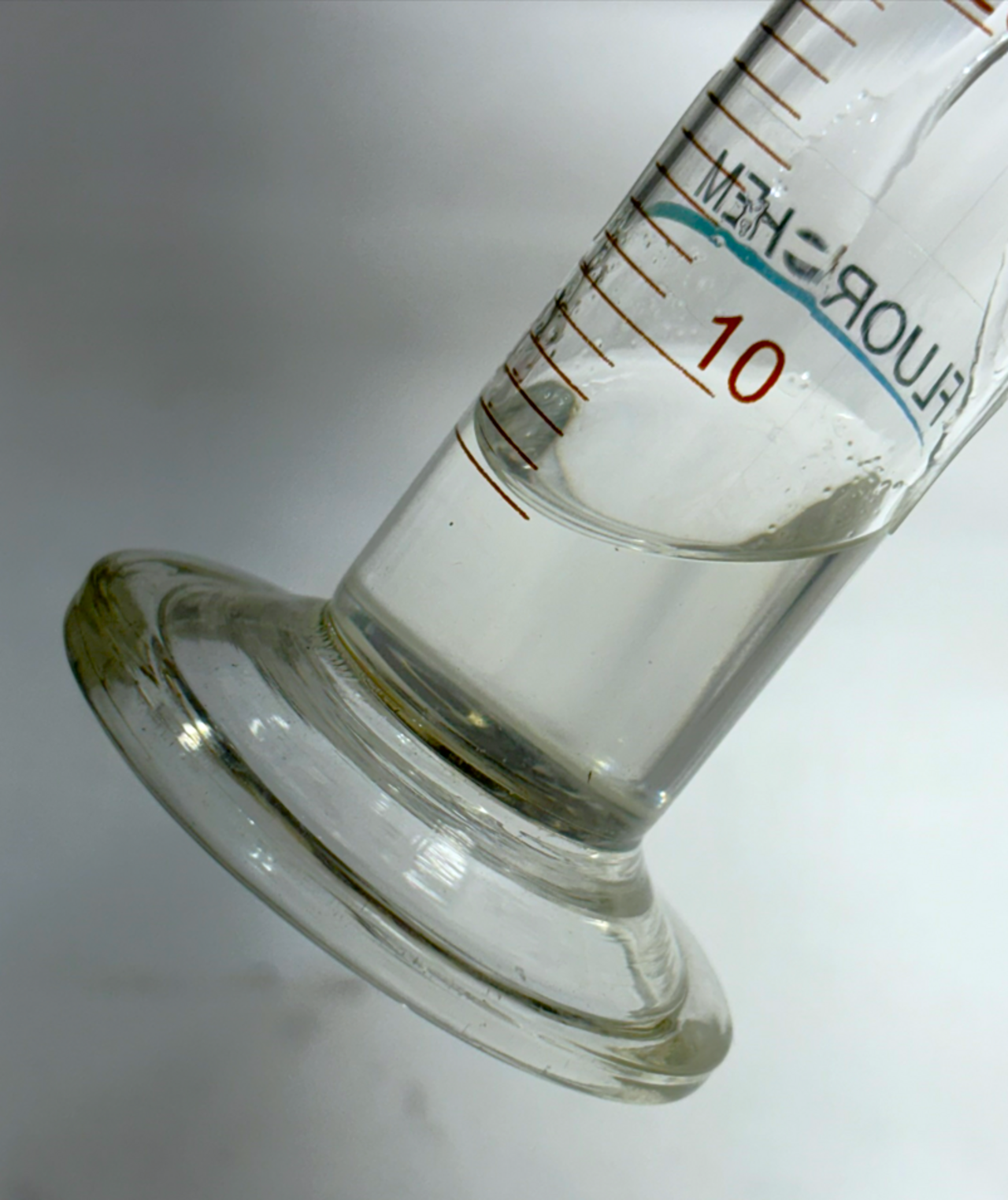

بولي دايميثيل السيلوكسان
مادة البوليمر المشتقة من المواد الكيميائية
مادة البوليمر المشتقة من المواد الكيميائية
الأسماء
اسم الاتحاد الدولي للكيمياء البحتة والتطبيقية
بولي (ديميثيل السيلوكسان)
أسماء أخرى
  • مادة البوليمر المشتقة من المواد الكيميائية
  • دايميثيكون
  • ثنائي ميثيل بولي سيلوكسان
  • إي 900
المعرفات
  • 9006-65-9 يفحصي
نموذج ثلاثي الأبعاد ( JSmol )
  • ن  = 12: صورة تفاعلية
كيم سبايدر
  • لا أحد
بطاقة معلومات وكالة المواد الكيميائية الأوروبية 100.126.442
رقم E E900 (مواد التزجيج، ...)
جامعة يوني
  • 92RU3N3Y1O يفحصي
  • رقم تعريف DTXSID0049573
  • n  = 12: C[Si](C)(C)O[Si](C)(C)O[Si](C)(C)O[Si](C)(C)O[Si](C) )(C)O[Si](C)(C)O[Si](C)(C)O[Si](C)(C)O[Si](C)(C)O[Si](C) )(C)O[Si](C)(C)O[Si](C)(C)O[Si](C)(C)O[Si](C)(C)C
ملكيات
CH 3 [سي(CH 3 ) 2 O] ن سي (CH 3 ) 3
كثافة 0.965 جرام/سم 3
نقطة الانصهار غير متوفر، يزجج
نقطة الغليان غير متوفر، يزجج
علم الأدوية
P03AX05 ( منظمة الصحة العالمية )
المخاطر
NFPA 704 (الماس الناري)
NFPA 704 الماسي رباعي الألوانHealth 1: Exposure would cause irritation but only minor residual injury. E.g. turpentineFlammability 1: Must be pre-heated before ignition can occur. Flash point over 93 °C (200 °F). E.g. canola oilInstability 0: Normally stable, even under fire exposure conditions, and is not reactive with water. E.g. liquid nitrogenSpecial hazards (white): no code
1
1
0
باستثناء ما هو مذكور خلافًا لذلك، يتم تقديم البيانات للمواد في حالتها القياسية (عند 25 درجة مئوية [77 درجة فهرنهايت]، 100 كيلو باسكال).
☒ن التحقق  ( ما هو   ؟) يفحصي☒ن
مراجع صندوق المعلومات

بولي دايميثيل السيلوكسان ( PDMS )، المعروف أيضًا باسم ثنائي ميثيل بولي سيلوكسان أو ثنائي الميثيكون ، هو بوليمر سيليكون له مجموعة واسعة من الاستخدامات، من مستحضرات التجميل إلى التشحيم الصناعي والتبريد الإشعاعي النهاري السلبي . [1] [2] [3]

يُعرف بشكل خاص بخصائصه الرومولوجية (أو التدفقية) غير العادية. يتميز PDMS بأنه شفاف بصريًا ، وبشكل عام، خامل وغير سام وغير قابل للاشتعال . وهو أحد أنواع زيت السيليكون ( السيلوكسان المبلمر ). تتراوح تطبيقاته من العدسات اللاصقة والأجهزة الطبية إلى الإيلاستومرات ؛ كما أنه موجود في الشامبو (لأنه يجعل الشعر لامعًا وزلقًا )، والطعام ( عامل مضاد للرغوة )، والسدادات ، ومواد التشحيم ، والبلاط المقاوم للحرارة .

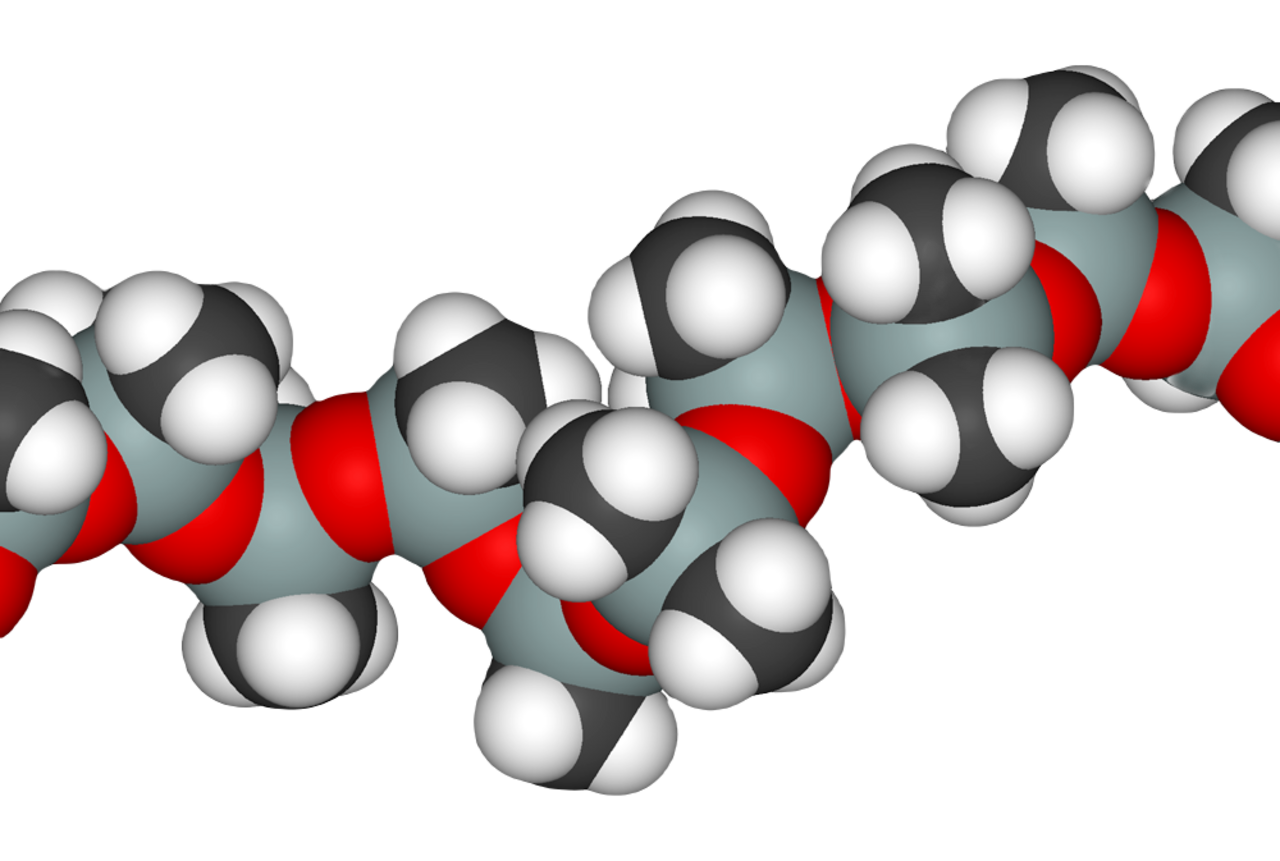

بناء

الصيغة الكيميائية لـ PDMS هي CH 3 [Si(CH 3 ) 2 O] n Si(CH 3 ) 3 ، حيث n هو عدد وحدات المونومر المتكررة [Si(CH 3 ) 2 O] . [4] يمكن أن يبدأ التخليق الصناعي من ثنائي ميثيل ثنائي كلورو السيلان والماء من خلال التفاعل الصافي التالي:

n Si(CH 3 ) 2 Cl 2 + ( n +1) H 2 O → HO[Si(CH 3 ) 2 O] n H + 2 n HCl

ينتج عن تفاعل البلمرة حمض الهيدروكلوريك . للتطبيقات الطبية والمنزلية، تم تطوير عملية يتم فيها استبدال ذرات الكلور في مقدمة السيلان بمجموعات أسيتات . في هذه الحالة، تنتج البلمرة حمض الأسيتيك ، وهو أقل عدوانية كيميائيًا من حمض الهيدروكلوريك. وكأثر جانبي، تكون عملية المعالجة أبطأ بكثير في هذه الحالة أيضًا. يستخدم الأسيتات في التطبيقات الاستهلاكية، مثل السدادة السيليكونية والمواد اللاصقة .

التفرع والتغطية

يؤدي تحلل Si (CH 3 ) 2 Cl 2 إلى إنتاج بوليمر منتهٍ بمجموعات السيلانول ( −Si(CH 3 ) 2 OH ). وعادةً ما تكون هذه المراكز التفاعلية "مغطاة" بالتفاعل مع كلوريد ثلاثي ميثيل السيليل :

2 Si(CH 3 ) 3 Cl + [Si(CH 3 ) 2 O] n −2 [Si(CH 3 ) 2 OH] 2 → [Si(CH 3 ) 2 O] n −2 [Si(CH 3 ) 2 OSi(CH 3 ) 3 ] 2 + 2 حمض الهيدروكلوريك

يمكن استخدام سلائف السيلان ذات المجموعات المكونة للحامض وعدد أقل من مجموعات الميثيل، مثل ميثيل تريكلوروسيلان ، لإدخال فروع أو روابط متقاطعة في سلسلة البوليمر. في ظل الظروف المثالية، يصبح كل جزيء من هذا المركب نقطة فرع. يمكن استخدام هذا لإنتاج راتنجات السيليكون الصلبة . وبطريقة مماثلة، يمكن استخدام سلائف بثلاث مجموعات ميثيل للحد من الوزن الجزيئي، حيث أن كل جزيء من هذا القبيل له موقع تفاعلي واحد فقط وبالتالي يشكل نهاية سلسلة السيلوكسان.

يتم إنتاج PDMS محدد جيدًا مع مؤشر تعدد التشتت المنخفض والتجانس العالي عن طريق بلمرة فتح الحلقة الأنيونية المتحكم فيها لهيكساميثيل سيكلوتري سيلوكسان . باستخدام هذه المنهجية، من الممكن تصنيع كوبوليمرات كتلة خطية وكوبوليمرات كتلة على شكل نجمة غير متجانسة والعديد من البنيات الجزيئية الكبيرة الأخرى.

يتم تصنيع البوليمر في درجات لزوجة متعددة ، من سائل رقيق قابل للسكب (عندما تكون n منخفضة جدًا)، إلى مادة شبه صلبة مطاطية سميكة (عندما تكون n عالية جدًا). ​​تحتوي جزيئات PDMS على هياكل عظمية بوليمرية مرنة للغاية (أو سلاسل) بسبب روابط السيلوكسان الخاصة بها، والتي تشبه روابط الأثير المستخدمة لإضفاء المطاطية على البولي يوريثين . تتشابك هذه السلاسل المرنة بشكل فضفاض عندما يكون الوزن الجزيئي مرتفعًا، مما يؤدي إلى مستوى عالٍ بشكل غير عادي من اللزوجة المرنة لـ PDMS .

الخواص الميكانيكية

PDMS هو لزج مرن ، مما يعني أنه في أوقات التدفق الطويلة (أو درجات الحرارة العالية)، فإنه يتصرف مثل سائل لزج ، على غرار العسل. ومع ذلك، في أوقات التدفق القصيرة (أو درجات الحرارة المنخفضة)، فإنه يتصرف مثل مادة صلبة مرنة ، على غرار المطاط. اللزوجة المرنة هي شكل من أشكال المرونة غير الخطية الشائعة بين البوليمرات غير البلورية. [5] لا يتطابق تحميل وتفريغ منحنى الإجهاد والانفعال لـ PDMS؛ بدلاً من ذلك، ستختلف كمية الإجهاد بناءً على درجة الانفعال، والقاعدة العامة هي أن زيادة الانفعال ستؤدي إلى صلابة أكبر. عند إزالة الحمل نفسه، يتم استعادة الانفعال ببطء (بدلاً من أن يحدث على الفور). ينتج هذا التشوه المرن المعتمد على الوقت عن السلاسل الطويلة للبوليمر. لكن العملية الموضحة أعلاه لا تكون ذات صلة إلا عندما يكون الترابط المتبادل موجودًا؛ عندما لا يكون موجودًا، لا يمكن لبوليمر PDMS العودة إلى الحالة الأصلية حتى عند إزالة الحمل، مما يؤدي إلى تشوه دائم. ومع ذلك، نادرًا ما يُرى التشوه الدائم في PDMS، لأنه يتم علاجه دائمًا تقريبًا باستخدام عامل ربط متقاطع.

إذا تُرك بعض PDMS على السطح طوال الليل (وقت تدفق طويل)، فسوف يتدفق لتغطية السطح وتشكيل أي عيوب سطحية. ومع ذلك، إذا تم سكب نفس PDMS في قالب كروي وتركه حتى يتصلب (وقت تدفق قصير)، فسوف يرتد مثل كرة مطاطية. [4] تمكن الخصائص الميكانيكية لـ PDMS هذا البوليمر من التوافق مع مجموعة متنوعة من الأسطح. نظرًا لأن هذه الخصائص تتأثر بمجموعة متنوعة من العوامل، فإن هذا البوليمر الفريد سهل الضبط نسبيًا. [6] وهذا يمكّن PDMS من أن يصبح ركيزة جيدة يمكن دمجها بسهولة في مجموعة متنوعة من الأنظمة الدقيقة والميكانيكية الدقيقة. [7] [8] على وجه التحديد، يمكن تحديد الخصائص الميكانيكية قبل معالجة PDMS؛ تسمح النسخة غير المعالجة للمستخدم بالاستفادة من عدد لا يحصى من الفرص لتحقيق إلاستومر مرغوب فيه. بشكل عام، تشبه النسخة المعالجة المترابطة من PDMS المطاط في شكل صلب. ومن المعروف على نطاق واسع أنه يمكن تمديده وثنيه وضغطه بسهولة في جميع الاتجاهات. [9] اعتمادًا على التطبيق والمجال، يكون المستخدم قادرًا على ضبط الخصائص بناءً على ما هو مطلوب.

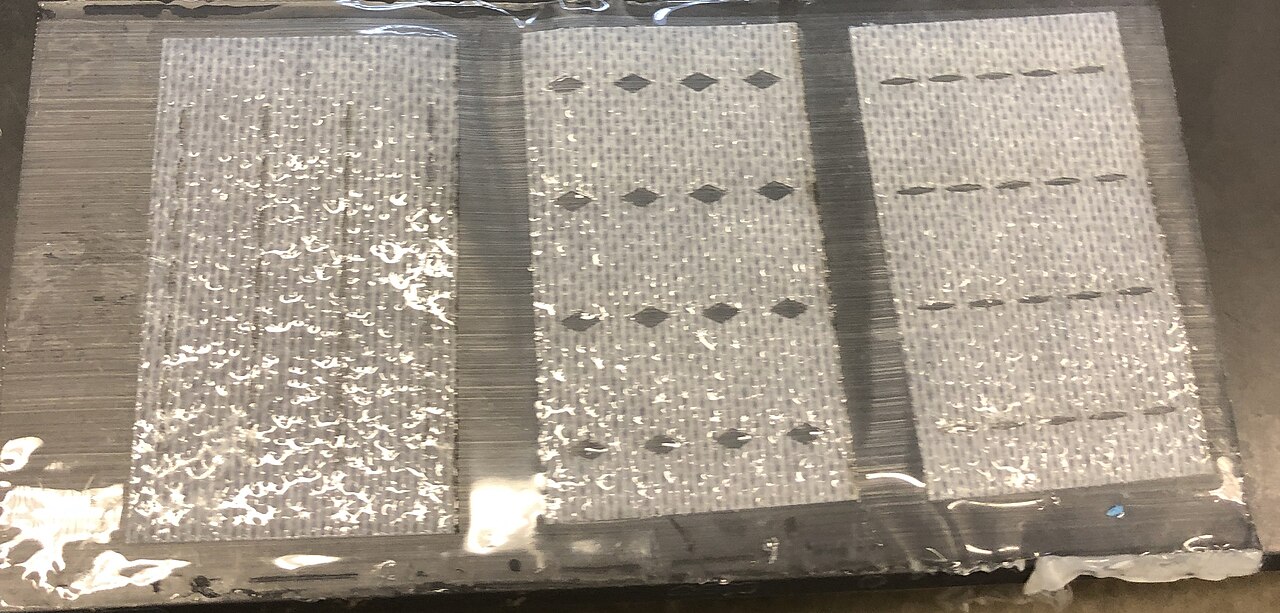

نسيج مُدمج داخل مادة PDMS. تتيح هذه التقنية للمستخدم الاحتفاظ بطبقة رقيقة من مادة PDMS كركيزة مع تحقيق صلابة أعلى من خلال إدخال التعزيزات.

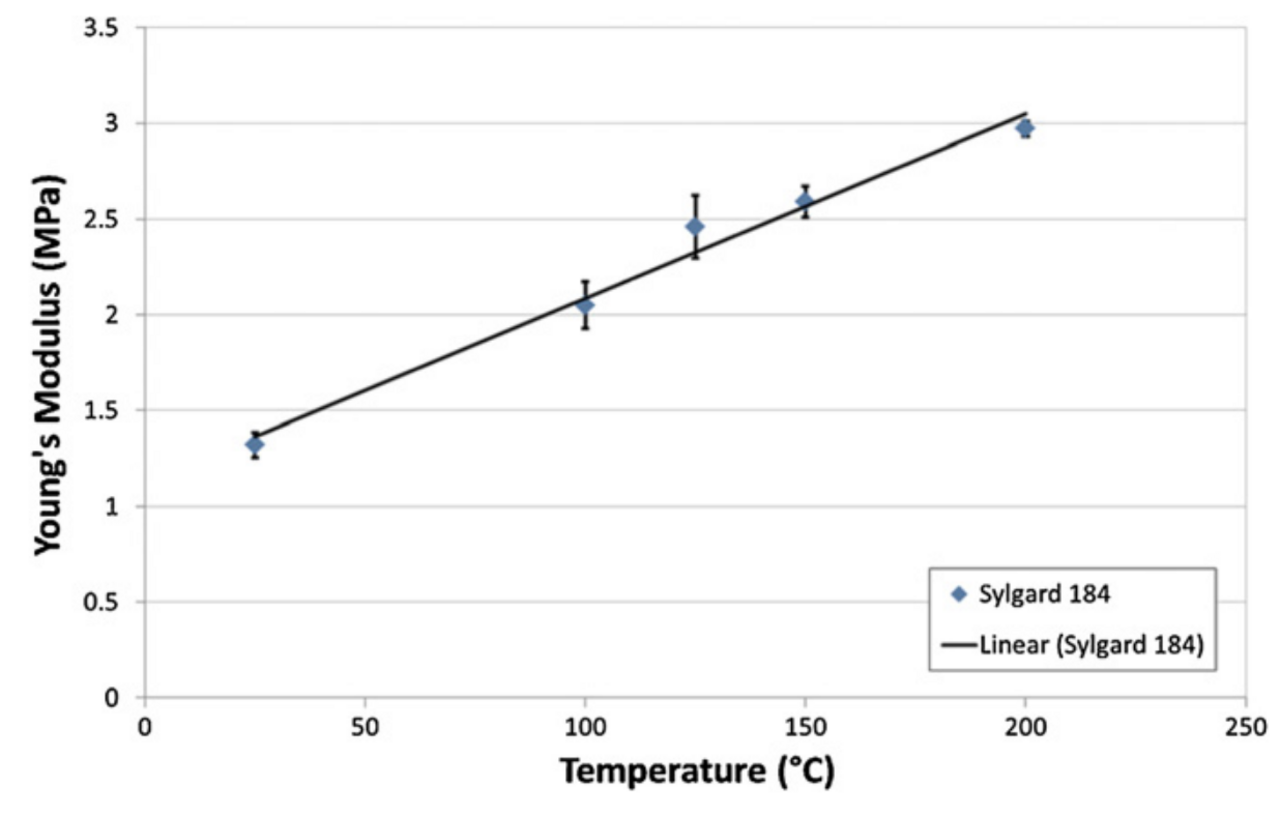

العلاقة الخطية في Sylgard 184 PDMS بين درجة حرارة المعالجة ومعامل يونج

بشكل عام، يتمتع PDMS بمعامل مرونة منخفض مما يجعله قابلًا للتشوه بسهولة وينتج عنه سلوك المطاط. [10] [11] [12] يمكن قياس الخصائص اللزجة المرنة لـ PDMS بدقة أكبر باستخدام التحليل الميكانيكي الديناميكي . تتطلب هذه الطريقة تحديد خصائص تدفق المادة على نطاق واسع من درجات الحرارة ومعدلات التدفق والتشوهات. نظرًا لاستقرار PDMS الكيميائي، فإنه غالبًا ما يستخدم كسائل معايرة لهذا النوع من التجارب.

تختلف معامل القص لـ PDMS وفقًا لظروف التحضير، وبالتالي تختلف بشكل كبير في نطاق 100 كيلو باسكال إلى 3 ميجا باسكال. ظل الخسارة منخفض جدًا (tan δ ≪ 0.001) . [12]

التوافق الكيميائي

إن مادة PDMS كارهة للماء . [8] ويمكن استخدام أكسدة البلازما لتغيير كيمياء السطح، بإضافة مجموعات السيلانول (SiOH) إلى السطح. وستعمل بلازما الهواء الجوي وبلازما الأرجون في هذا التطبيق. وتعمل هذه المعالجة على جعل سطح مادة PDMS محبًا للماء ، مما يسمح للماء بتبليله. ويمكن تحسين وظيفة السطح المؤكسد عن طريق التفاعل مع ثلاثي كلورو السيلان. وبعد فترة زمنية معينة، يصبح استعادة كراهية السطح للماء أمرًا لا مفر منه، بغض النظر عما إذا كان الوسط المحيط هو الفراغ أو الهواء أو الماء؛ حيث يظل السطح المؤكسد مستقرًا في الهواء لمدة 30 دقيقة تقريبًا. [13] وبدلاً من ذلك، بالنسبة للتطبيقات التي تتطلب محبة طويلة الأمد للماء، يمكن استخدام تقنيات مثل تطعيم البوليمر المحب للماء، وتشكيل النانو السطحي، وتعديل السطح الديناميكي باستخدام المواد الخافضة للتوتر السطحي المضمنة. [14]

لن تسمح عينات PDMS الصلبة (سواء كانت مؤكسدة على السطح أم لا) للمذيبات المائية بالتسلل وتضخم المادة. وبالتالي يمكن استخدام هياكل PDMS مع مذيبات الماء والكحول دون تشوه المادة. ومع ذلك، فإن معظم المذيبات العضوية تنتشر في المادة وتتسبب في تضخمها. [8] وعلى الرغم من ذلك، تؤدي بعض المذيبات العضوية إلى تضخم صغير بما يكفي بحيث يمكن استخدامها مع PDMS، على سبيل المثال داخل قنوات أجهزة ميكروفلويديك PDMS . ترتبط نسبة التورم بشكل عكسي تقريبًا بمعامل ذوبان المذيب. يتسبب ثنائي إيزوبروبيل أمين في تضخم PDMS إلى أقصى حد؛ وتتسبب المذيبات مثل الكلوروفورم والإيثر و THF في تضخم المادة إلى حد كبير. وتتسبب المذيبات مثل الأسيتون و1 -بروبانول والبيريدين في تضخم المادة إلى حد صغير. لا تتسبب الكحولات والمذيبات القطبية مثل الميثانول والجلسرين والماء في تضخم المادة بشكل ملحوظ. [15]

التطبيقات

المواد الخافضة للتوتر السطحي ومضادات الرغوة

مشتقات PDMS هي عوامل فعالة بالسطح شائعة وهي أحد مكونات مزيلات الرغوة . [16] يتم استخدام PDMS، في شكل معدّل، كمخترق لمبيدات الأعشاب [17] وهو عنصر أساسي في الطلاءات المقاومة للماء، مثل Rain-X . [18]

يستخدم الدايميثيكون في سائل السيليكون النشط في التفاضلات والوصلات الانزلاقية المحدودة اللزجة للسيارات.

التبريد الإشعاعي النهاري

PDMS هي مادة سطحية شائعة الاستخدام في التبريد الإشعاعي النهاري السلبي كمصدر عريض النطاق عالي الانعكاسية الشمسية وانبعاث الحرارة . تستخدم العديد من الأسطح المختبرة PDMS بسبب قابلية التوسع المحتملة كبوليمر منخفض التكلفة. [19] [20] [21] كسطح تبريد إشعاعي نهاري، تم اختبار PDMS أيضًا لتحسين كفاءة الخلايا الشمسية . [22]

الطباعة الحجرية الناعمة

يُستخدم PDMS عادةً كراتينج ختم في إجراء الطباعة الحجرية اللينة ، مما يجعله أحد أكثر المواد شيوعًا المستخدمة في توصيل التدفق في رقائق الموائع الدقيقة . [23] تتكون عملية الطباعة الحجرية اللينة من إنشاء ختم مرن، مما يتيح نقل أنماط يبلغ حجمها بضعة نانومتر فقط على الأسطح الزجاجية أو السيليكونية أو البوليمرية. باستخدام هذا النوع من التقنية، من الممكن إنتاج أجهزة يمكن استخدامها في مجالات الاتصالات البصرية أو البحث الطبي الحيوي. يتم إنتاج الختم من التقنيات العادية للطباعة الضوئية أو الطباعة الحجرية بالحزمة الإلكترونية . تعتمد الدقة على القناع المستخدم ويمكن أن تصل إلى 6 نانومتر. [24]

تعود شعبية PDMS في مجال الموائع الدقيقة إلى خصائصها الميكانيكية الممتازة. علاوة على ذلك، بالمقارنة مع المواد الأخرى، فإنها تمتلك خصائص بصرية متفوقة، مما يسمح بأقل قدر من الخلفية والتألق الذاتي أثناء التصوير الفلوري. [25]

في الأنظمة الكهروميكانيكية الدقيقة الطبية الحيوية (أو البيولوجية )، تُستخدم الطباعة الحجرية الناعمة على نطاق واسع في مجال الموائع الدقيقة في كل من السياقات العضوية وغير العضوية. تُستخدم رقائق السيليكون لتصميم القنوات، ثم يُسكب PDMS فوق هذه الرقائق ويُترك ليتصلب. عند إزالته، تُترك حتى أصغر التفاصيل مطبوعة في PDMS. باستخدام كتلة PDMS هذه، يتم إجراء تعديل سطحي محب للماء باستخدام تقنيات الحفر البلازمي . تعمل معالجة البلازما على تعطيل الروابط بين السيليكون والأكسجين على السطح، وعادةً ما يتم وضع شريحة زجاجية معالجة بالبلازما على الجانب النشط من PDMS (الجانب المعالج بالبلازما، والذي أصبح الآن محبًا للماء مع البصمات). بمجرد زوال التنشيط وبدء الروابط في إعادة التشكيل، تتشكل روابط بين السيليكون والأكسجين بين ذرات السطح للزجاج وذرات السطح لـ PDMS، وتصبح الشريحة مغلقة بشكل دائم على PDMS، وبالتالي إنشاء قناة مقاومة للماء. باستخدام هذه الأجهزة، يمكن للباحثين الاستفادة من تقنيات كيمياء الأسطح المختلفة لوظائف مختلفة من خلال إنشاء أجهزة مختبرية فريدة من نوعها للاختبار المتوازي السريع. [7] يمكن ربط PDMS بشكل متقاطع في الشبكات وهو نظام مستخدم بشكل شائع لدراسة مرونة شبكات البوليمر. [ بحاجة لمصدر ] يمكن تصميم PDMS بشكل مباشر عن طريق الطباعة الحجرية للشحنة السطحية. [26]

يتم استخدام PDMS في صناعة مواد لاصقة جافة لالتصاق الوزغة الاصطناعية ، حتى الآن فقط بكميات اختبار معملية. [27]

يستخدم بعض الباحثين في مجال الإلكترونيات المرنة مادة PDMS بسبب تكلفتها المنخفضة وسهولة تصنيعها ومرونتها وشفافيتها البصرية. [28] ومع ذلك، بالنسبة للتصوير الفلوري عند أطوال موجية مختلفة، تظهر مادة PDMS أقل قدر من الفلورسنت الذاتي وهي قابلة للمقارنة بزجاج BoroFloat. [29]

الطباعة الحجرية المجسمة

في الطباعة ثلاثية الأبعاد بتقنية التصوير الضوئي المجسم (SLA)، يتم إسقاط الضوء على راتنج المعالجة بالضوء لمعالجته بشكل انتقائي. يتم معالجة بعض أنواع طابعات SLA من أسفل خزان الراتينج وبالتالي تتطلب تقشير النموذج المتنامي بعيدًا عن القاعدة لتزويد كل طبقة مطبوعة بفيلم جديد من الراتينج غير المعالج. تساعد طبقة PDMS في أسفل الخزان في هذه العملية عن طريق امتصاص الأكسجين: يمنع وجود الأكسجين بجوار الراتينج من الالتصاق بـ PDMS، وتسمح طبقة PDMS الشفافة بصريًا للصورة المسقطة بالمرور إلى الراتينج دون تشويه.

الطب ومستحضرات التجميل

غالبًا ما يستخدم ثنائي الميثيكون المنشط، وهو مزيج من بولي دايميثيل السيلوكسانات وثاني أكسيد السيليكون (يُطلق عليه أحيانًا سيميثيكون )، في الأدوية المتاحة دون وصفة طبية كعامل مضاد للرغوة ومضاد للانتفاخ . [30] [31] يعمل ثنائي ميثيل ميثيل السيلوكسان أيضًا كمرطب أخف وزنًا وأكثر قابلية للتنفس من الزيوت النموذجية.

تُصنع غرسات الثدي المصنوعة من السيليكون من غلاف مطاطي من مادة PDMS، يضاف إليه السيليكا غير المتبلورة المدخنة، ويغلف هلام PDMS أو محلول ملحي . [32] وقد تم تسجيل براءة اختراع لاستخدام PDMS في تصنيع العدسات اللاصقة (تم التخلي عنها لاحقًا). [33]

جلد

كما يستخدم ثنائي ميثيل ميثيل سلفونيل ميثان على نحو متنوع في صناعة مستحضرات التجميل والمنتجات الاستهلاكية. على سبيل المثال، يستخدم ثنائي الميثيكون على نطاق واسع في المستحضرات المرطبة للبشرة حيث يتم إدراجه كمكون نشط الغرض منه "حماية الجلد". تستخدم بعض تركيبات مستحضرات التجميل ثنائي الميثيكون وبوليمرات السيلوكسان ذات الصلة بتركيزات استخدام تصل إلى 15%. وخلصت لجنة الخبراء التابعة لمراجعة مكونات مستحضرات التجميل (CIR) إلى أن ثنائي الميثيكون والبوليمرات ذات الصلة "آمنة كما تستخدم في تركيبات مستحضرات التجميل". [34]

شعر

مركبات PDMS مثل الأموديميثيكون، هي مرطبات فعالة عندما يتم تصنيعها لتتكون من جزيئات صغيرة وقابلة للذوبان في الماء أو الكحول/تعمل كمواد فعالة بالسطح [35] [36] (خاصة للشعر التالف [37] )، وهي أكثر ترطيبًا للشعر من ثنائي الميثيكون الشائع و/أو ثنائي الميثيكون كوبوليول. [38]

عدسات لاصقة

أحد الاستخدامات المقترحة لمادة PDMS هو تنظيف العدسات اللاصقة. وقد تم استخدام خصائصها الفيزيائية المتمثلة في معامل المرونة المنخفض وكراهية الماء لتنظيف الملوثات الدقيقة والنانوية من أسطح العدسات اللاصقة بشكل أكثر فعالية من المحلول متعدد الأغراض وفرك الأصابع؛ ويطلق الباحثون المشاركون على هذه التقنية اسم PoPPR (إزالة تلوث البوليمر على البوليمر) ويلاحظون أنها فعالة للغاية في إزالة البلاستيك النانوي الملتصق بالعدسات. [39]

كمضاد للطفيليات

يعتبر PDMS فعالاً في علاج القمل عند البشر. ويُعتقد أن هذا لا يرجع إلى الاختناق (أو التسمم)، بل إلى منع إفراز الماء، مما يتسبب في موت الحشرات بسبب الإجهاد الفسيولوجي إما من خلال عدم الحركة لفترات طويلة أو تعطيل الأعضاء الداخلية مثل الأمعاء. [40]

الدايميثيكون هو المكون النشط في مستحضر مضاد للبراغيث يتم رشه على القطط، وقد وجد أنه فعال بنفس فعالية رذاذ بيريبروكسيفين / بيرميثرين الأكثر سمية والذي يستخدم على نطاق واسع . يصبح الطفيلي محاصرًا ومثبتًا في المادة، مما يمنع ظهور البراغيث البالغة لأكثر من ثلاثة أسابيع. [41]

الأطعمة

يتم إضافة PDMS إلى العديد من زيوت الطهي (كعامل مضاد للرغوة) لمنع تناثر الزيت أثناء عملية الطهي. نتيجة لذلك، يمكن العثور على PDMS بكميات ضئيلة في العديد من عناصر الوجبات السريعة مثل McDonald's Chicken McNuggets والبطاطس المقلية والبطاطس المقلية والميلك شيك والعصائر [42] وبطاطس Wendy's المقلية. [43]

بموجب اللوائح الأوروبية للمواد المضافة إلى الأغذية، يتم إدراجه كـ E900 .

مواد تشحيم الواقي الذكري

يستخدم PDMS على نطاق واسع كمواد تشحيم للواقي الذكري . [44] [45]

الاستخدامات المنزلية والمتخصصة

يعرف العديد من الأشخاص بشكل غير مباشر مادة PDMS لأنها مكون مهم في Silly Putty ، والتي تمنحها مادة PDMS خصائصها اللزجة المرنة المميزة. [46] تُستخدم مادة PDMS في لعبة أخرى وهي Kinetic Sand . كما تُعرف أيضًا السدادات المطاطية ذات الرائحة الخليّة المصنوعة من السيليكون والمواد اللاصقة ومانعات التسرب للأحواض المائية. تُستخدم مادة PDMS أيضًا كمكون في شحم السيليكون ومواد التشحيم الأخرى القائمة على السيليكون ، وكذلك في عوامل إزالة الرغوة وعوامل فك القالب وسوائل التخميد وسوائل نقل الحرارة ومواد التلميع ومستحضرات التجميل وبلسم الشعر وتطبيقات أخرى.

يمكن استخدامه كممتص لتحليل الفراغ العلوي ( تحليل الغاز المذاب ) للغذاء. [47]

اعتبارات السلامة والبيئة

وفقًا لموسوعة أولمان للكيمياء الصناعية ، لم يتم ملاحظة أي "تأثيرات ضارة ملحوظة على الكائنات الحية في البيئة" للسيلوكسانات. مادة ثنائي ميثيل سلفوكسيد غير قابلة للتحلل البيولوجي، ولكن يتم امتصاصها في مرافق معالجة مياه الصرف الصحي. يتم تحفيز تحللها بواسطة أنواع مختلفة من الطين . [48]

انظر أيضا

مراجع

  1. ^ Simsek, Eylul; Mandal, Jyotirmoy; Raman, Aaswath P.; Pilon, Laurent (December 2022). "التكثيف على شكل قطرات يقلل من انتقائية أسطح التبريد الإشعاعي المواجهة للسماء". المجلة الدولية لانتقال الحرارة والكتلة . 198 : 123399. Bibcode :2022IJHMT.19823399S. doi : 10.1016/j.ijheatmasstransfer.2022.123399 . S2CID  252242911.
  2. ^ "بولي ديميثيل السيلوكسانات الخطية". ECETOC (الطبعة الثانية). 2011-12-28.
  3. ^ وولف، مارك ب.؛ ساليب-بيجيلار، جورجيت ب.؛ هونزيكر، باتريك (2018). "PDMS مع وظائف المصمم - الخصائص، واستراتيجيات التعديل، والتطبيقات". التقدم في علم البوليمر . 83. إلسفير بي في: 97-134. doi :10.1016/j.progpolymsci.2018.06.001. ISSN  0079-6700. S2CID  102916647.
  4. ^ ab Mark, James E.; Allcock, HR; West, Robert (1992). Inorganic Polymers . Englewood Cliffs (NJ): Prentice Hall. ISBN 0-13-465881-7.
  5. ^ كورتني، توماس هـ. (2013). السلوك الميكانيكي للمواد . ماكجرو هيل للتعليم (الهند). رقم ISBN 978-1259027512. OCLC  929663641.
  6. ^ Seghir, R.; Arscott, S. (2015). "Extended PDMS hardness range for elastic systems" (PDF) . Sensors and Actuators A: Physical . 230. Elsevier BV: 33–39. Bibcode :2015SeAcA.230...33S. doi :10.1016/j.sna.2015.04.011. ISSN  0924-4247. S2CID  108760684.
  7. ^ ab Rogers, JA; Nuzzo, RG (2005). "التقدم الأخير في الطباعة الحجرية الناعمة. في". Materials Today . 8 (2): 50–56. doi : 10.1016/S1369-7021(05)00702-9 .
  8. ^ abc McDonald, JC; Duffy, DC; Anderson, JR; et al. (2000). "تصنيع أنظمة ميكروفلويدية في بولي (ثنائي ميثيل السيلوكسان)". Electrophoresis . 21 (1): 27–40. doi :10.1002/(SICI)1522-2683(20000101)21:1<27::AID-ELPS27>3.0.CO;2-C. PMID  10634468. S2CID  8045677.
  9. ^ وانج، تشيكسين (2011). الخصائص الميكانيكية للبولي ديميثيل السيلوكسان المقاسة بواسطة تقنيات الضغط العياني والحفر النانوي . OCLC  778367553.
  10. ^ Johnston, ID; McCluskey, DK; Tan, CKL; Tracey, MC (2014-02-28). "التوصيف الميكانيكي لسيلجارد 184 السائب للميكروفلويديك والهندسة الدقيقة". مجلة الميكروميكانيكا والهندسة الدقيقة . 24 (3): 035017. Bibcode :2014JMiMi..24c5017J. doi : 10.1088/0960-1317/24/3/035017 . hdl : 2299/13036 . ISSN  0960-1317.
  11. ^ ليو، مياو؛ صن، جيانرن؛ صن، ينج؛ وآخرون (2009-02-23). ​​"الخصائص الميكانيكية المعتمدة على السُمك لأغشية بولي دايميثيل السيلوكسان". مجلة الميكانيكا الدقيقة والهندسة الدقيقة . 19 (3): 035028. رمز Bibcode :2009JMiMi..19c5028L. doi :10.1088/0960-1317/19/3/035028. ISSN  0960-1317. S2CID  136506126.
  12. ^ ab Lotters, JC; Olthuis, W.; Veltink, PH; Bergveld, P. (1997). "الخصائص الميكانيكية للبوليمر المطاطي المرن بولي دايميثيل السيلوكسان لتطبيقات المستشعرات". J. Micromech. Microeng . 7 (3): 145–147. Bibcode :1997JMiMi...7..145L. doi :10.1088/0960-1317/7/3/017. S2CID  250838683.
  13. ^ H. Hillborg; JF Ankner; UW Gedde; et al. (2000). "دراسة بولي دايميثيل السيلوكسان المتشابك المعرض لبلازما الأكسجين بواسطة قياس الانعكاس النيوتروني وتقنيات أخرى خاصة بالسطح". Polymer . 41 (18): 6851–6863. doi :10.1016/S0032-3861(00)00039-2.
  14. ^ O'Brien, Daniel Joseph; Sedlack, Andrew JH; Bhatia, Pia; et al. (2020). "التوصيف المنهجي للبولي ديميثيل السيلوكسان المحب للماء". مجلة الأنظمة الكهروميكانيكية الدقيقة . 29 (5): 1216–1224. arXiv : 2007.09138 . doi :10.1109/JMEMS.2020.3010087. ISSN  1057-7157. S2CID  220633559.
  15. ^ Lee, JN; Park, C.; Whitesides, GM (2003). "توافق المذيبات لأجهزة الميكروفلويديك القائمة على بولي (ثنائي ميثيل السيلوكسان)". Anal. Chem . 75 (23): 6544–6554. doi :10.1021/ac0346712. PMID  14640726.
  16. ^ هوفر ، راينر. جوست، فرانز. شوجر، ميلان J .؛ وآخرون. (15 يونيو 2000)، “الرغاوي والتحكم فيها”، موسوعة أولمان للكيمياء الصناعية ، فاينهايم، ألمانيا: Wiley-VCH Verlag GmbH & Co. KGaA، دوى :10.1002/14356007.a11_465، ISBN 3527306730
  17. ^ "Pulse Penetrant". مؤرشف من الأصل في 20 فبراير 2012. اطلع عليه بتاريخ 3 مارس 2009 .
  18. ^ "Rain X The Invisible Windshield Wiper". قاعدة بيانات معلومات المنتجات الاستهلاكية . 2010-01-29.
  19. ^ Simsek, Eylul; Mandal, Jyotirmoy; Raman, Aaswath P.; Pilon, Laurent (December 2022). "التكثيف على شكل قطرات يقلل من انتقائية أسطح التبريد الإشعاعي المواجهة للسماء". المجلة الدولية لانتقال الحرارة والكتلة . 198 : 123399. Bibcode :2022IJHMT.19823399S. doi : 10.1016/j.ijheatmasstransfer.2022.123399 . S2CID  252242911.
  20. ^ Weng, Yangziwan; Zhang, Weifeng; Jiang, Yi; et al. (سبتمبر 2021). "التبريد الإشعاعي النهاري الفعال عبر طريقة القالب القائمة على باعث إسفنجي من مادة PDMS مع نشاط حراري بصري تآزري". مواد الطاقة الشمسية والخلايا الشمسية . 230 : 111205. رمز Bibcode : 2021SEMSC.23011205W. doi : 10.1016/j.solmat.2021.111205 – عبر Elsevier Science Direct.
  21. ^ فان، تينج تينج؛ شيويه، تشاو هوا؛ جو، شياو جينغ؛ وآخرون (مايو 2022). "تحضير صديق للبيئة لفيلم مسامي متين فائق الكراهية للماء للتبريد الإشعاعي النهاري". مجلة علوم المواد . 57 (22): 10425-10443. رمز Bibcode : 2022JMatS..5710425F. doi : 10.1007/s10853-022-07292-8. S2CID  249020815 - عبر Springer.
  22. ^ وانج، كي؛ لوه، جولينج؛ جوه، شياووي؛ وآخرون (سبتمبر 2021). "التبريد الإشعاعي للخلايا الشمسية السيليكونية التجارية باستخدام فيلم PDMS ذي الملمس الهرمي". الطاقة الشمسية . 225 : 245. رمز Bibcode : 2021SoEn..225..245W. doi : 10.1016/j.solener.2021.07.025 - عبر Elsevier Science Direct.
  23. ^ كاسكويلاس، جيليم فيلفي؛ حسين ، تيموثي (2021-02-05). "مقدمة إلى بولي ثنائي ميثيل سيلوكسان (PDMS)". إلفيسيس.
  24. ^ Waldner, Jean-Baptiste (2008). Nanocomputers and Swarm Intelligence . London: John Wiley & Sons. pp. 92–93. ISBN 978-1-84704-002-2.
  25. ^ Piruska, Aigars; Nikcevic, Irena; Lee, Se Hwan; et al. (2005). "التألق الذاتي للمواد البلاستيكية والرقائق المقاسة تحت إشعاع الليزر". Lab on a Chip . 5 (12): 1348–1354. doi :10.1039/b508288a. ISSN  1473-0197. PMID  16286964.
  26. ^ S. Grilli؛ V. Vespini؛ P. Ferraro (2008). "طباعة الشحنة السطحية للأنماط الدقيقة المباشرة لـ PDM". Langmuir . 24 (23): 13262–13265. doi :10.1021/la803046j. PMID  18986187.
  27. ^ "مستوحى من أقدام الوزغة، علماء جامعة ماساتشوستس أمهرست يخترعون مادة لاصقة فائقة" (بيان صحفي). جامعة ماساتشوستس، 16 فبراير 2012. مؤرشف من الأصل في 2012-02-23.
  28. ^ Zhang, B.; Dong, Q.; Korman, CE; et al. (2013). "التغليف المرن لشرائح الدوائر المتكاملة ذات الحالة الصلبة باستخدام الموائع الدقيقة المرنة". التقارير العلمية . 3 : 1098. Bibcode :2013NatSR...3E1098Z. doi :10.1038/srep01098. PMC 3551231 .
  29. ^ Piruska, Aigars; Nikcevic, Irena; Lee, Se Hwan; et al. (2005-11-11). "التألق الذاتي للمواد البلاستيكية والرقائق المقاسة تحت إشعاع الليزر". Lab on a Chip . 5 (12): 1348–1354. doi :10.1039/B508288A. ISSN  1473-0189. PMID  16286964.
  30. ^ برنتيس، ويليام إي. وفويت، مايكل إل. (2001). تقنيات إعادة تأهيل الجهاز العضلي الهيكلي. ماكجرو هيل بروفيشنال. ص. 369. ISBN 978-0-07-135498-1.
  31. ^ هانت، ريتشارد إتش؛ تايتجات، جي إن جيه؛ فارما، أكسكان (1998). هيليكوباكتر بيلوري: الآليات الأساسية للعلاج السريري 1998. سبرينغر. ص. 447. رقم ISBN 978-0-7923-8739-8.
  32. ^ تقييم الإطلاق المستدام للأليغونوكليوتيد المضاد للاتجاه من الكريات المجهرية متعددة DL (لاكتيد-كو-جليكوليد) التي تستهدف عوامل النمو الليفية CTGF وTGF-β1 (PDF) .
  33. ^ US Abandoned 20050288196، جيرالد هورن، "تركيبات العدسات اللاصقة المصنوعة من بوليمر السيليكون وطرق استخدامها"، نُشر في 2005-12-29، وتم تخصيصه لشركة Ocularis Pharma Inc.
  34. ^ ناير، ب؛ لجنة خبراء مراجعة مكونات مستحضرات التجميل (2003). "التقرير النهائي عن تقييم السلامة لستيروكسي دايميثيكون، دايميثيكون، ميثيكون، أمينو بيسبروبي دايميثيكون، أمينوبروبيل دايميثيكون، أموديميثيكون، أموديميثيكون هيدروكسي ستيرات، بيهينوكسي دايميثيكون، ألكيل ميثيكون C24-28، ألكيل ميثيكون C30-45، ألكيل دايميثيكون C30-45، سيتيريل ميثيكون، سيتيل دايميثيكون، ديميثوكسيسيليل إيثيلين ديامينوبروبيل دايميثيكون، هيكسيل ميثيكون، هيدروكسي بروبيل دايميثيكون، ستيراميدوبروبيل دايميثيكون، ستيريل دايميثيكون، ستيريل ميثيكون، وفينيل دايميثيكون". المجلة الدولية لعلم السموم . 22 (2 ملحق): 11–35. doi :10.1177/1091581803022S204. PMID  14555417.
  35. ^ شولر، راندي؛ رومانوسكي، بيري (1999). عوامل التكييف للشعر والبشرة. دار نشر سي آر سي. ص. 273. رقم ISBN 978-0-8247-1921-0يُعرف الأموديميثيكون بقدرته الفائقة على التكييف وقدرته على تكوين منتجات شفافة عند استخدامه في الشامبوهات التي تحتوي على نسبة عالية من المواد الخافضة للتوتر السطحي. يُعد الأموديميثيكون مكونًا مفيدًا في البلسم والهلام والموس والمواد الدائمة، ولكن استخدامه في الشامبو أثبت أنه يسبب مشاكل بسبب التفاعلات بين المواد الخافضة للتوتر السطحي الكاتيونية والأنيونية، مما قد يؤدي إلى مشاكل التوافق. ومع ذلك، يمكن جعل مستحلب الأموديميثيكون متوافقًا مع الشامبوهات التي تحتوي على نسبة عالية من المواد الخافضة للتوتر السطحي
  36. ^ جودارد، إي. ديزموند؛ جروبر، جيمس ف. (1999). مبادئ علم البوليمرات وتكنولوجياها في مستحضرات التجميل والعناية الشخصية. دار نشر سي آر سي. ص. 299. رقم ISBN 978-0-8247-1923-4. الأموديميثيكون هو في العادة بوليمر مستحلب مبلمر؛ ومع ذلك، باستخدام تقنية المعالجة الخطية، يمكن تحضير سوائل الأموديميثيكون كسوائل نقية، ثم استحلابها بعملية ميكانيكية حسب الرغبة. تحتوي مستحلبات الأموديميثيكون الأكثر استخدامًا على زوج من المواد الخافضة للتوتر السطحي إما (1) كلوريد تالوتريمونيوم (و) نونوكسينول-10، أو (2) كلوريد سيتريمونيوم (و) تراي ديسيث-10 أو -12. يمكن أن تتميز مركبات السيليكون الوظيفية الأمينية "غير المغطاة" هذه ببنية خطية أو متفرعة. في كلتا الحالتين، تخضع بوليمرات الأموديميثيكون لتفاعل معالجة التكثيف أثناء التجفيف لتكوين طبقة مرنة متينة إلى حد ما على الشعر، مما يوفر فوائد التمشيط الرطب والجاف، ويقلل من تأثيرات الشحن الكهربائي الاحتكاكي، ويزيد من نعومة الشعر الجاف. إنها عوامل ترطيب ممتازة، وغالبًا ما توجد في البلسم والموس ومستحضرات التثبيت، ونادرًا ما توجد في الشامبو 2 في 1
  37. ^ إيواتا، هيروشي (2012). صيغ ومكونات وإنتاج مستحضرات التجميل: تكنولوجيا منتجات العناية بالبشرة والشعر في اليابان. سبرينغر ساينس آند بيزنس ميديا. ص. 144. ISBN 978-4-431-54060-1الأموديميثيكون هو السيليكون المعدل بالأمين الأكثر استخدامًا. يحتوي على مجموعة أمينوبروبيل مرتبطة بمجموعة الميثيل في الدايميثيكون. يتوفر الأموديميثيكون بدرجات مختلفة من التعديل الأميني بالإضافة إلى تلك التي تحتوي على POP أو POE أو مجموعة ألكيل مرتبطة. السيليكونات المعدلة بالأمين هي كاتيونية ومرتبطة بكيراتين الشعر. وهي مرتبطة بشكل خاص بالشعر التالف، والذي يكون أنيونيًا بسبب وجود حمض السيستيك.
  38. ^ باريل، أندريه أو.؛ ​​باي، مارك؛ مايباخ، هوارد آي. (2014). دليل العلوم والتكنولوجيا التجميلية، الطبعة الرابعة. دار نشر سي آر سي. ص. 567. رقم ISBN 978-1-84214-564-7... والأموديميثيكون، وهو عبارة عن سيليكون بديل أميني ورباعيات سيليكون، تحتوي على مجموعات أمونيوم رباعية بشكل دائم. بشكل عام، تتحسن حالة الأموديميثيكونات ورباعيات السيليكون بشكل أفضل من ثنائي الميثيكونات، والتي تتحسن بشكل أفضل من كوبوليولات ثنائي الميثيكون
  39. ^ بورجنر، كاثرين؛ بهاملا، م. سعد (2020-05-19). "تقنية تعتمد على البوليمر لإزالة الملوثات من العدسات اللاصقة اللينة". العدسات اللاصقة والعين الأمامية . 44 (3): 101335. arXiv : 2005.08732 . doi : 10.1016/j.clae.2020.05.004. ISSN  1367-0484. PMID  32444249. S2CID  218673928.
  40. ^ بورجيس، إيان ف. (2009). "طريقة عمل مستحضر دايميثيكون 4% ضد قمل الرأس، Pediculus capitis". BMC Pharmacology . 9 : 3. doi : 10.1186/1471-2210-9-3 . PMC 2652450. PMID  19232080 .
  41. ^ جونز، إيان م.؛ برونتون، إليزابيث ر.؛ بورجيس، إيان ف. (2014). "رذاذ ديميتيكون 0.4%، علاج منزلي جديد فعال للسيطرة على براغيث القطط". علم الطفيليات البيطرية . 199 (1-2): 99-106. doi :10.1016/j.vetpar.2013.09.031. ISSN  0304-4017. PMID  24169258.
  42. ^ "حقائق طعام ماكدونالدز: المكونات" (PDF) . مطاعم ماكدونالدز في كندا المحدودة. 2013-09-08. ص. 13.
  43. ^ "Wendy's: Menu: French Fries - Ingredients". Wendy's International, Inc. تم الاسترجاع في 2022-11-14 .
  44. ^ كويل، تيرنان؛ أنور، نافيد (2009). "نهج جديد لتحليل مواد تشحيم الواقي الذكري: التحليل الموضعي للمسحات باستخدام مطيافية رامان بتقنية تحويل فورييه وتأثيراتها على تحليل الحمض النووي". مجلة العلوم والعدالة . 49 (1): 32-40. doi :10.1016/j.scijus.2008.04.003. PMID  19418926.
  45. ^ Blackledge, RD; Vincenti, M. (1994). "تحديد آثار مادة التشحيم بولي دايميثيل السيلوكسان من الواقي الذكري المصنوع من مادة اللاتكس في حالات الاعتداء الجنسي". مجلة جمعية العلوم الجنائية . 34 (4): 245-256. doi :10.1016/s0015-7368(94)72928-5. PMID  7844517.
  46. ^ "Micro Total Analysis Systems, Silly Putty, and Fluorous Peptides". fluorous.com . 18 يناير 2008. مؤرشف من الأصل في 2010-12-19.
  47. ^ Bicchi, C.; Iori, C.; Rubiolo, P.; Sandra, P. (2002). "Headspace Sorptive Extraction (HSSE), Stir Bar Sorptive Extraction (SBSE), and Solid Phase Microextraction (SPME) Applied to the Analysis of Roasted Arabica Coffee and Coffee Brew". مجلة الكيمياء الزراعية والغذائية . 50 (3): 449–59. doi :10.1021/jf010877x. PMID  11804511.
  48. ^ موريتو ، هانز هاينريش. شولز، مانفريد. فاغنر، جيبهارد. "السيليكونات". موسوعة أولمان للكيمياء الصناعية . فاينهايم: وايلي-VCH. دوى :10.1002/14356007.a24_057. رقم ISBN 978-3527306732.
  • أموديميثيكون بنية وخصائص أموديميثيكون
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=بولي دايميثيل السيلوكسان&oldid=1254114494"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
