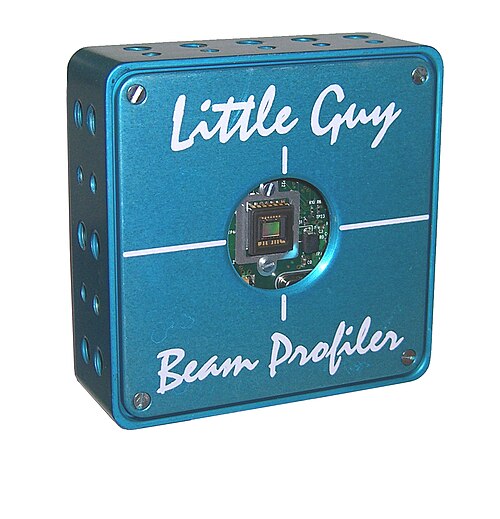

جهاز قياس شكل شعاع الليزر

يلتقط جهاز قياس خصائص شعاع الليزر ويعرض ويسجل التوزيع المكاني لشدة شعاع الليزر عند مستوى معين متعامد مع مسار انتشاره. ونظرًا لتعدد أنواع الليزر - فوق البنفسجي ، والمرئي ، وتحت الأحمر ، والموجات المستمرة ، والنبضية، وعالية الطاقة، ومنخفضة الطاقة - توجد مجموعة متنوعة من الأجهزة لقياس خصائص شعاع الليزر. ولا يستطيع أي جهاز قياس واحد التعامل مع جميع مستويات الطاقة، ومدة النبضة، ومعدل التكرار، والطول الموجي ، وحجم الشعاع.

ملخص

تقيس أجهزة تحديد ملامح شعاع الليزر الكميات التالية:

  • عرض الشعاع : هناك أكثر من خمسة تعريفات لعرض الشعاع.
  • جودة الشعاع: يتم تحديدها كمياً بواسطة معامل جودة الشعاع، M 2 .
  • تباعد الشعاع : هذا مقياس لانتشار الشعاع مع المسافة.
  • شكل الشعاع: هو رسم بياني ثنائي الأبعاد لشدة الشعاع عند موقع محدد على طول مساره. يُفضل عادةً شكل غاوسي أو ذو قمة مسطحة . يُشير شكل الشعاع إلى الأنماط المكانية عالية الرتبة المزعجة في تجويف الليزر ، بالإضافة إلى النقاط الساخنة في الشعاع.
  • الاستجماتيزم الشعاعي: يكون الشعاع استجماتيزميًا عندما تتركز الأجزاء الرأسية والأفقية من الشعاع في مواقع مختلفة على طول مسار الشعاع.
  • انحراف الشعاع أو اهتزازه: مقدار تحرك مركز الثقل أو القيمة القصوى لملف تعريف الشعاع مع مرور الوقت.

تم تطوير أدوات وتقنيات للحصول على خصائص الحزمة المذكورة أعلاه. وتشمل هذه:

  • تقنيات التصوير: تشمل هذه التقنيات الإضاءة المباشرة لمستشعر الكاميرا. يبلغ الحد الأقصى لحجم البقعة التي يمكن وضعها على مستشعر CCD حوالي 10  مم. بدلاً من ذلك، تسمح إضاءة سطح مستوٍ غير مُشتت باستخدام الليزر وتصوير الضوء على مستشعر CCD بواسطة عدسة بتحديد خصائص الحزم ذات الأقطار الأكبر. يُعدّ رصد أشعة الليزر من الأسطح غير المُشتتة مثاليًا لعرض الحزم الكبير، ولكنه يتطلب سطحًا غير مُشتت ذو انعكاسية منتظمة (أقل من 1% تباين) على كامل السطح المُضاء.
  • تقنية الحافة الحادة: تقوم شفرة دوارة أو شق بقطع شعاع الليزر قبل رصده بواسطة مقياس الطاقة . يقيس مقياس الطاقة شدة الشعاع كدالة للزمن. من خلال جمع بيانات شدة الشعاع المتكاملة في عدد من عمليات القطع، يمكن إعادة بناء شكل الشعاع الأصلي باستخدام خوارزميات طُوّرت للتصوير المقطعي . لا تنجح هذه التقنية عادةً مع الليزر النبضي، ولا تُنتج شكلاً ثنائي الأبعاد حقيقياً للشعاع، ولكنها تتميز بدقة عالية ، تصل في بعض الحالات إلى أقل من 1  ميكرومتر.
  • تقنية جبهة الطور: يمر الشعاع عبر مصفوفة ثنائية الأبعاد من العدسات الصغيرة في مستشعر جبهة الموجة من نوع شاك-هارتمان . تقوم كل عدسة بإعادة توجيه جزءها من الشعاع، ومن موضع الشعاع المنحرف، يمكن إعادة بناء طور الشعاع الأصلي.
  • التقنيات التاريخية: تشمل هذه التقنيات استخدام الألواح الفوتوغرافية وألواح الحرق. على سبيل المثال، تم تحديد خصائص ليزر ثاني أكسيد الكربون عالي الطاقة من خلال مراقبة الاحتراق البطيء في كتل الأكريلات .

اعتبارًا من عام 2002تتراوح تكلفة أنظمة قياس حافة السكين التجارية بين 5000 و12000 دولار أمريكي، بينما تتراوح تكلفة أجهزة قياس ملامح شعاع CCD بين 4000 و9000 دولار أمريكي. [ 1 ] وقد انخفضت تكلفة أجهزة قياس ملامح شعاع CCD في السنوات الأخيرة، مدفوعةً بشكل أساسي بانخفاض تكاليف مستشعرات السيليكون CCD، واعتبارًا من عام 2008يمكن العثور عليها بأقل من 1000 دولار أمريكي.

التطبيقات

تشمل تطبيقات تحديد ملامح شعاع الليزر ما يلي:

  • القطع بالليزر : يتميز الليزر ذو الشعاع الإهليلجي بقطع أوسع في اتجاه واحد مقارنةً بالاتجاه الآخر. ويؤثر عرض الشعاع على حواف القطع. فالشعاع الأضيق ينتج عنه كثافة طاقة عالية ، مما يؤدي إلى تأيين الجزء المراد تشكيله بدلاً من صهره. وتكون الحواف المؤينة أنظف وأقل خشونة من الحواف المنصهرة.
  • البصريات غير الخطية : تتناسب كفاءة تحويل التردد في المواد البصرية غير الخطية طرديًا مع مربع (أو مكعب أو أكثر) شدة الضوء الداخل. لذا، للحصول على تحويل تردد فعال، يجب أن يكون قطر حزمة الضوء الداخل صغيرًا وموجودًا داخل المادة غير الخطية. ويمكن لجهاز تحديد شكل الحزمة أن يساعد في الحصول على قطر مناسب في الموقع الصحيح.
  • المحاذاة: تعمل أجهزة تحديد شكل الشعاع على محاذاة الشعاع بدقة زاوية أفضل بكثير من الفتحات .
  • مراقبة الليزر: غالبًا ما يكون من الضروري مراقبة خرج الليزر لمعرفة ما إذا كان شكل الشعاع يتغير بعد ساعات طويلة من التشغيل. يُعد الحفاظ على شكل شعاع محدد أمرًا بالغ الأهمية للبصريات التكيفية ، والبصريات غير الخطية، ونقل الليزر إلى الألياف . بالإضافة إلى ذلك، يمكن قياس حالة الليزر عن طريق تصوير باعثات شريط ليزر ثنائي الضخ وحساب عدد الباعثات المعطلة، أو عن طريق وضع عدة أجهزة قياس لشكل الشعاع في نقاط مختلفة على طول سلسلة مضخم الليزر .
  • تطوير الليزر ومضخمات الليزر: يؤدي الاسترخاء الحراري في المضخمات التي تعمل بضخ النبضات إلى تغيرات زمنية ومكانية في بلورة التضخيم ، مما يشوه شكل شعاع الضوء المضخم. يوفر جهاز قياس شكل الشعاع، الموضوع عند مخرج المضخم، معلومات وافرة حول التأثيرات الحرارية العابرة في البلورة. ومن خلال ضبط تيار الضخ للمضخم وضبط مستوى طاقة الإدخال، يمكن تحسين شكل شعاع الخرج في الوقت الفعلي.
  • قياس المجال البعيد: من المهم معرفة شكل شعاع الليزر في رادار الليزر أو الاتصالات الضوئية في الفضاء الحر لمسافات طويلة، وهو ما يُعرف بـ"المجال البعيد". يحدد عرض الشعاع في هذا المجال كمية الطاقة التي يستقبلها جهاز الاستقبال وكمية الطاقة الساقطة على هدف رادار الليزر. غالبًا ما يكون قياس شكل شعاع المجال البعيد مباشرةً في المختبر أمرًا مستحيلاً نظرًا لطول المسار المطلوب. في المقابل، تعمل العدسة على تحويل الشعاع بحيث يقع المجال البعيد بالقرب من بؤرتها. يقيس جهاز قياس شكل الشعاع، الموضوع بالقرب من بؤرة العدسة، شكل شعاع المجال البعيد في مساحة أقل بكثير على سطح المختبر.
  • التعليم: يمكن استخدام أجهزة قياس خصائص الشعاع في مختبرات الطلاب للتحقق من نظريات الحيود واختبار تقريبات تكامل حيود فراونهوفر أو فرينل . تشمل الأفكار الأخرى لاستخدامها في مختبرات الطلاب استخدام جهاز قياس خصائص الشعاع لقياس بقعة بواسون لقرص معتم ورسم نمط حيود قرص آيري لقرص شفاف.

القياسات

عرض الشعاع

يُعدّ عرض الحزمة أهمّ سمةٍ منفردةٍ لملفّ تعريف شعاع الليزر. وتُستخدم خمسة تعريفاتٍ على الأقلّ لعرض الحزمة بشكلٍ شائع: D4σ، وعرض الحافة 10/90 أو 20/80، و1/e² ، وFWHM، وD86. يُعتبر عرض الحزمة D4σ هو التعريف القياسيّ لمعيار ISO، ويتطلّب قياس مُعامل جودة الحزمة M² قياس عروض D4σ. [ 2 ] [ 3 ] [ 4 ] تُقدّم التعريفات الأخرى معلوماتٍ مُكمّلةً لعرض D4σ، وتُستخدم في ظروفٍ مُختلفة. يُمكن أن يُؤثّر اختيار التعريف بشكلٍ كبيرٍ على قيمة عرض الحزمة المُستَحصَلة، ومن المهمّ استخدام الطريقة الصحيحة لأيّ تطبيقٍ مُحدّد. [ 5 ] يتأثر عرضا D4σ وعرض الحافة بالضوضاء الخلفية على الكاشف، بينما لا يتأثر عرضا 1/e² و FWHM بها. وتعتمد نسبة طاقة الحزمة الكلية التي يُغطيها عرض الحزمة على التعريف المُستخدم.

جودة الشعاع

معامل جودة الشعاع، M 2

يُعدّ معامل M² مقياسًا لجودة الشعاع؛ إذ تشير قيمته المنخفضة إلى جودة شعاع جيدة وقدرة على التركيز في بقعة ضيقة. وتساوي قيمة M نسبة زاوية تباعد الشعاع إلى زاوية تباعد شعاع غاوسي له نفس عرض الخصر D4σ . ولأن الشعاع الغاوسي يتباعد ببطء أكثر من أي شكل شعاع آخر، فإن قيمة معامل M² تكون دائمًا أكبر من أو تساوي واحدًا. وقد استُخدمت تعريفات أخرى لجودة الشعاع في السابق، ولكن التعريف الذي يستخدم عرض العزم الثاني هو الأكثر شيوعًا. [ 6 ]

تُعدّ جودة الشعاع مهمة في العديد من التطبيقات. ففي اتصالات الألياف الضوئية، يُشترط وجود شعاع ذي معامل M² قريب من 1 للربط بالألياف الضوئية أحادية النمط . وتولي ورش تصنيع الليزر اهتمامًا بالغًا بمعامل M² لأشعة الليزر لديها، لأن الشعاع سيركز على مساحة أكبر بمقدار M⁴ من مساحة شعاع غاوسي له نفس الطول الموجي وعرض الخصر D⁴σ قبل التركيز؛ أي أن كثافة الطاقة تتناسب عكسيًا مع M⁴ . وتزداد قيمة M² مع ازدياد قدرة الليزر. ومن الصعب الحصول على جودة شعاع ممتازة وقدرة متوسطة عالية (من 100 واط إلى كيلوواط/ثانية) بسبب ظاهرة العدسة الحرارية في وسط كسب الليزر .

يتم تحديد المعامل M 2 تجريبياً على النحو التالي: [ 2 ]

  1. قم بقياس عرض D4σ في 5 مواضع محورية بالقرب من خصر الشعاع (الموقع الذي يكون فيه الشعاع أضيق ما يكون).
  2. قم بقياس عرض D4σ في 5 مواضع محورية على بعد طول رايلي واحد على الأقل من الخصر.
  3. قم بمطابقة نقاط البيانات العشر المقاسة معσ2(z)=σ02+م4(λπσ0)2(z-z0)2{\displaystyle \sigma ^{2}(z)=\sigma _{0}^{2}+M^{4}\left({\frac {\lambda }{\pi \sigma _{0}}}\right)^{2}(z-z_{0})^{2}}، [ 7 ] حيثσ2(z){\displaystyle \sigma ^{2}(ض)}يمثل العزم الثاني للتوزيع في الاتجاه x أو y (انظر القسم الخاص بعرض حزمة D4σ)، وz0{\displaystyle z_{0}}هو موقع خصر العارضة بعرض عزم الانحناء الثاني لـ2σ0{\displaystyle 2\sigma _{0}}. يؤدي تركيب نقاط البيانات العشر إلى الحصول على M 2 ،z0{\displaystyle z_{0}}، وσ0{\displaystyle \sigma _{0}}أظهر سيغمان أن جميع أشكال الحزم الضوئية - سواءً كانت غاوسية، أو ذات قمة مسطحة ، أو TEM XY ، أو أي شكل آخر - يجب أن تتبع المعادلة المذكورة أعلاه شريطة أن يستخدم نصف قطر الحزمة تعريف D4σ لعرض الحزمة. أما استخدام عرض الحافة الحادة 10/90، أو D86، أو عرض نصف القيمة القصوى (FWHM) فلا يُجدي نفعًا.

تحديد خصائص حزمة المجال الكهربائي بالكامل

تقيس أجهزة قياس خصائص الشعاع شدة المجال الكهربائي (|E-field| ² ) لشعاع الليزر، لكنها لا توفر أي معلومات عن طور المجال الكهربائي. ولتوصيف المجال الكهربائي توصيفًا كاملًا عند مستوى معين، يجب معرفة كل من طور المجال الكهربائي وسعته. ويمكن توصيف الجزأين الحقيقي والخيالي للمجال الكهربائي باستخدام جهازي قياس خصائص الشعاع CCD، حيث يقومان بأخذ عينات من الشعاع عند مستويين منفصلين للانتشار، مع تطبيق خوارزمية استعادة الطور على البيانات الملتقطة. وتكمن فائدة التوصيف الكامل للمجال الكهربائي في مستوى واحد في إمكانية حساب خصائص المجال الكهربائي لأي مستوى آخر باستخدام نظرية الحيود .

تعريف جودة الشعاع باستخدام مقياس القدرة في الدلو أو تعريف ستريل

لا يُعدّ معامل M² العامل الوحيد في تحديد جودة الشعاع. فقيمة M² المنخفضة تعني فقط أن العزم الثاني لملف تعريف الشعاع يتوسع ببطء. ومع ذلك، قد لا يمتلك شعاعان لهما نفس قيمة M² نفس نسبة الطاقة المُوَصَّلة في منطقة معينة. تُعتبر كل من القدرة المُوَصَّلة في البئر ونسبة ستريل محاولتين لتعريف جودة الشعاع كدالة لكمية الطاقة المُوَصَّلة إلى منطقة معينة. لسوء الحظ، لا يوجد حجم قياسي للبئر (عرض D86، عرض شعاع غاوسي، أصفار قرص آيري، إلخ) أو شكل قياسي للبئر (دائري، مستطيل، إلخ)، ولا يوجد شعاع قياسي للمقارنة لحساب نسبة ستريل. لذلك، يجب دائمًا تحديد هذه التعريفات قبل إعطاء أي قيمة، مما يُصعِّب عملية مقارنة الليزرات. كما لا توجد طريقة تحويل بسيطة بين M² والقدرة المُوَصَّلة في البئر ونسبة ستريل. على سبيل المثال، تم تعريف نسبة ستريل على أنها نسبة شدة البؤرة القصوى في دالتي انتشار النقطة المُشوهة والمثالية . في حالات أخرى، عُرِّفَت بأنها النسبة بين شدة الذروة للصورة مقسومةً على شدة الذروة لصورة محدودة الانعراج بنفس التدفق الكلي . [ 8 ] [ 9 ] ونظرًا لوجود طرق عديدة لتعريف كلٍّ من القدرة في البئر ونسبة ستريل في المراجع، يُوصى بالالتزام بتعريف معيار ISO M2 لمعامل جودة الشعاع، مع الانتباه إلى أن نسبة ستريل 0.8، على سبيل المثال، لا معنى لها ما لم تُرفق بتعريف.

تباعد الشعاع

يُعدّ تباعد شعاع الليزر مقياسًا لسرعة انتشاره بعيدًا عن مركزه. ويُعرَّف عادةً بأنه مشتق نصف قطر الشعاع بالنسبة للموضع المحوري في المجال البعيد، أي على مسافة من مركز الشعاع أكبر بكثير من طول رايلي. يُعطي هذا التعريف نصف زاوية التباعد. (تُستخدم أحيانًا الزوايا الكاملة في المراجع، وهي ضعف نصف الزاوية). بالنسبة لشعاع غاوسي محدود الانعراج، يكون تباعد الشعاع λ/(πw₀)، حيث λ هو الطول الموجي (في الوسط) وw₀ هو نصف قطر الشعاع (نصف القطر عند شدة 1/e²) عند مركزه . يُشير تباعد الشعاع الكبير لنصف قطر معين إلى جودة شعاع رديئة. بينما يُعدّ تباعد الشعاع المنخفض مهمًا لتطبيقات مثل التوجيه أو الاتصالات الضوئية في الفضاء الحر . تُسمى الحزم ذات التباعد الضئيل جدًا، أي ذات نصف قطر ثابت تقريبًا على مسافات انتشار كبيرة، بالحزم المتوازية . لقياس تباعد الحزمة، يُقاس نصف قطرها عادةً عند مواضع مختلفة، باستخدام جهاز قياس خصائص الحزمة على سبيل المثال. كما يُمكن استنتاج تباعد الحزمة من منحنى السعة المركبة للحزمة في مستوى واحد: إذ تُوفر تحويلات فورييه المكانية توزيع الترددات المكانية المستعرضة ، المرتبطة مباشرةً بزوايا الانتشار. راجع مذكرة التطبيق [ 10 ] الصادرة عن فيلق الليزر الأمريكي للاطلاع على شرح لكيفية قياس تباعد شعاع الليزر باستخدام عدسة وكاميرا CCD.

الاستجماتيزم الشعاعي

يحدث الاستجماتيزم في شعاع الليزر عندما تتركز المقاطع العرضية الأفقية والرأسية للشعاع في مواقع مختلفة على طول مساره. ويمكن تصحيح الاستجماتيزم باستخدام عدستين أسطوانيتين . ويُقاس الاستجماتيزم بقوة العدسة الأسطوانية اللازمة لتجميع بؤرتي المقطعين العرضيين الأفقي والرأسي. أسباب الاستجماتيزم هي:

يمكن بسهولة تحديد خصائص الاستجماتيزم بواسطة جهاز قياس شكل شعاع CCD من خلال مراقبة مكان حدوث خصر الشعاع x و y أثناء تحريك جهاز القياس على طول مسار الشعاع.

انحراف أو اهتزاز الشعاع

كل شعاع ليزر يتعرض للانحراف والاهتزاز، وإن كان ذلك بمقدار ضئيل. ينحرف حامل الإمالة والميل الحركي النموذجي بمقدار 100 ميكروراديان تقريبًا يوميًا في بيئة المختبر ( مع عزل الاهتزازات بواسطة طاولة بصرية ، ودرجة حرارة وضغط ثابتين، وعدم وجود ضوء الشمس الذي يُسخن الأجزاء). سينتقل شعاع الليزر الساقط على هذه المرآة مسافة 100 متر على مدى 1000 كيلومتر. قد يُحدث هذا فرقًا بين إصابة قمر صناعي للاتصالات من الأرض أو عدم إصابته. لذا، هناك اهتمام كبير بتوصيف انحراف الشعاع (على المدى الزمني البطيء) أو اهتزازه (على المدى الزمني السريع) لشعاع الليزر. يمكن قياس انحراف الشعاع واهتزازه بتتبع مركز أو ذروة الشعاع على جهاز قياس خصائص الشعاع CCD. يبلغ معدل إطارات CCD عادةً 30 إطارًا في الثانية، وبالتالي يمكنه رصد اهتزاز الشعاع الأبطأ من 30 هرتز، ولكنه لا يستطيع رصد الاهتزازات السريعة الناتجة عن صوت الإنسان، أو طنين محرك المروحة بتردد 60 هرتز ، أو مصادر أخرى للاهتزازات السريعة. لحسن الحظ، لا يُشكل هذا عادةً مصدر قلق كبير لمعظم أنظمة الليزر المختبرية، وتكون معدلات إطارات أجهزة CCD سريعة بما يكفي لالتقاط انحراف الشعاع ضمن نطاق التردد الذي يحتوي على أعلى قدرة ضوضاء. يتضمن قياس انحراف الشعاع النموذجي تتبع مركز الشعاع على مدى عدة دقائق. يُعطي الانحراف التربيعي المتوسط ​​لبيانات مركز الشعاع صورة واضحة عن استقرار توجيه شعاع الليزر. يجب أن يُصاحب زمن تكامل قياس ارتعاش الشعاع دائمًا قيمة الانحراف التربيعي المتوسط ​​المحسوبة. على الرغم من أن دقة البكسل في الكاميرا قد تصل إلى عدة ميكرومترات، إلا أنه يُمكن تحقيق دقة مركز الشعاع دون البكسل (ربما دقة تصل إلى عشرات النانومترات) عندما تكون نسبة الإشارة إلى الضوضاء جيدة ويملأ الشعاع معظم المساحة النشطة لجهاز CCD. [ 11 ]

يحدث انحراف الشعاع بسبب:

  • بطء عملية التسخين الحراري لليزر. عادةً ما يضع مصنّعو الليزر مواصفات تسخين مسبق للسماح لليزر بالوصول إلى حالة التوازن بعد بدء التشغيل.
  • الانحراف والميلان وانحراف الحامل البصري الناتج عن التدرجات الحرارية والضغط وارتخاء النوابض.
  • بصريات غير مثبتة بشكل صلب
  • الاهتزاز الناتج عن المراوح، ومشي الناس/عطسهم/تنفسهم، ومضخات المياه، وحركة المركبات خارج المختبر.

تحريف قياسات مُحدد شكل الشعاع لأنظمة الليزر

من مصلحة معظم مصنعي الليزر عرض المواصفات بطريقة تُظهر منتجاتهم بأفضل صورة، حتى لو تطلب ذلك تضليل العميل. ويمكن توضيح مواصفات أداء الليزر من خلال طرح أسئلة مثل:

  • هل المواصفات تمثل الأداء النموذجي أم أسوأ حالة أداء؟
  • ما هو تعريف عرض الحزمة الذي تم استخدامه؟
  • هل المعامل M 2 خاص بكل من المقاطع العرضية الرأسية والأفقية، أم فقط للمقطع العرضي الأفضل؟
  • هل تم قياس M 2 باستخدام تقنية ISO القياسية أو بطريقة أخرى - على سبيل المثال الطاقة في الدلو.
  • على مدى كم من الوقت تم جمع البيانات للوصول إلى قيمة تذبذب الشعاع المحددة؟ (يزداد تذبذب الشعاع مع زيادة فترة القياس). ما هي ظروف بيئة الليزر (الطاولة البصرية، إلخ)؟
  • ما هو وقت التسخين اللازم لتحقيق القيم المحددة لـ M 2 ، وعرض الحزمة، والتباعد، والاستجماتيزم، والارتعاش؟

التقنيات

تنقسم أجهزة قياس خصائص الشعاع عمومًا إلى فئتين: الأولى تستخدم كاشفًا ضوئيًا بسيطًا خلف فتحة يتم مسحها ضوئيًا فوق الشعاع. أما الفئة الثانية فتستخدم كاميرا لتصوير الشعاع. [ 12 ]

تقنيات فتحة المسح

أكثر تقنيات مسح الفتحة شيوعًا هي تقنية حافة السكين وتقنية قياس خصائص الشق الماسح. في الأولى، يتم تقطيع الشعاع باستخدام سكين، ثم قياس الطاقة المنقولة أثناء قطع الشفرة للشعاع. ينتج عن قياس شدة الشعاع مقابل موضع السكين منحنى يمثل شدة الشعاع المتكاملة في اتجاه واحد. من خلال قياس منحنى الشدة في عدة اتجاهات، يمكن إعادة بناء شكل الشعاع الأصلي باستخدام خوارزميات مطورة للتصوير المقطعي بالأشعة السينية . يعتمد جهاز القياس على حواف سكين متعددة عالية الدقة، كل منها مثبتة على أسطوانة دوارة بزاوية مختلفة بالنسبة لاتجاه الشعاع. بعد ذلك، يُعاد بناء الشعاع الممسوح ضوئيًا باستخدام خوارزميات التصوير المقطعي، مما يوفر رسومات بيانية ثنائية أو ثلاثية الأبعاد عالية الدقة لتوزيع الطاقة. بفضل تقنية المسح الخاصة، يقوم النظام تلقائيًا بتكبير حجم الشعاع الحالي، مما يتيح قياسات عالية الدقة للأشعة دون الميكرونية، بالإضافة إلى الأشعة الكبيرة نسبيًا التي يبلغ قطرها 10 مليمترات أو أكثر. وللحصول على قياسات لأطوال موجية مختلفة، تُستخدم كواشف مختلفة لقياس أشعة الليزر من الأشعة فوق البنفسجية العميقة إلى الأشعة تحت الحمراء البعيدة. بخلاف الأنظمة الأخرى القائمة على الكاميرات، توفر هذه التقنية قياسًا دقيقًا للطاقة في الوقت الفعلي. تستخدم أجهزة قياس الشق الماسح شقًا ضيقًا بدلًا من حافة حادة واحدة. في هذه الحالة، يتم حساب شدة الإضاءة بتكاملها على عرض الشق. والنتيجة هي قياس مكافئ للمقطع العرضي الأصلي مضروبًا في شكل الشق.

يُؤدي هذا الدمج بين تقنية الحافة الحادة وخوارزميات التصوير المقطعي إلى ظهور مجال جديد في تحديد خصائص الحزمة الشعاعية، وهو التصوير المقطعي المحوسب للحافة الحادة (CKET). يُتيح هذا المجال إمكانية القياس الدقيق من الميكرون إلى أكثر من 10 مليمترات بدقة قابلة للتعديل عبر نطاق طيفي واسع. عمليًا، إذا وُجد كاشف أحادي السطح لمنطقة طول موجي مُحددة، فباستخدام هذه التقنية يُمكن استخلاص صورة تُشبه الملف الشخصي. [ 13 ]

تستطيع هذه التقنيات قياس أحجام بقع صغيرة جدًا تصل إلى 1 ميكرومتر، ويمكن استخدامها لقياس حزم الأشعة عالية الطاقة مباشرةً. إلا أنها لا توفر قراءة مستمرة، على الرغم من إمكانية الوصول إلى معدلات تكرار تصل إلى 20 هرتز. كما أن المخططات تعطي شدة متكاملة في الاتجاهين السيني والصادي، وليس المخطط المكاني ثنائي الأبعاد الفعلي (إذ يصعب تفسير الشدة المتكاملة في مخططات حزم الأشعة المعقدة). ولا تُجدي هذه التقنيات نفعًا مع مصادر الليزر النبضية، نظرًا للتعقيد الإضافي المتمثل في مزامنة حركة الفتحة مع نبضات الليزر. [ 14 ]

تقنية كاميرا CCD

تقنية كاميرا CCD بسيطة: يتم فيها إضعاف شعاع الليزر وتوجيهه نحو مستشعر CCD، ثم قياس شكل الشعاع مباشرةً. لهذا السبب، تُعدّ هذه التقنية الطريقة الأكثر شيوعًا لرسم شكل شعاع الليزر. الكاميرات الأكثر استخدامًا هي كاميرات CCD المصنوعة من السيليكون، والتي يصل قطر مستشعراتها إلى 25  مم (  بوصة واحدة) وأحجام بكسلاتها إلى بضعة ميكرومترات. تتميز هذه الكاميرات أيضًا بحساسيتها لنطاق واسع من الأطوال الموجية، من الأشعة فوق البنفسجية العميقة (200  نانومتر) إلى الأشعة تحت الحمراء القريبة (1100  نانومتر)؛ ويشمل هذا النطاق من الأطوال الموجية مجموعة واسعة من وسائط تضخيم الليزر. من مزايا تقنية كاميرا CCD ما يلي:

  • يلتقط شكل الشعاع ثنائي الأبعاد في الوقت الفعلي
  • نطاق ديناميكي عالٍ . حتى شريحة CCD الخاصة بكاميرا الويب لديها نطاق ديناميكي يبلغ حوالي 2.8 . [ 15 ]
  • يعرض البرنامج عادةً مقاييس الحزمة الحرجة، مثل عرض D4σ، في الوقت الفعلي
  • تستطيع أجهزة الكشف CCD الحساسة التقاط ملامح شعاع الليزر الضعيف.
  • تصل الدقة إلى حوالي 4 ميكرومتر، وذلك تبعاً لحجم البكسل. وفي حالة خاصة،  تم إثبات دقة تبلغ ±1.1 ميكرومتر. [ 15 ]
  • يمكن استخدام كاميرات CCD المزودة بمداخل تشغيل لالتقاط صور لملامح شعاع الليزر النبضي ذي دورة التشغيل المنخفضة.
  • تتمتع أجهزة CCD بحساسية واسعة النطاق للأطوال الموجية تتراوح من 200 إلى 1100  نانومتر

من عيوب تقنية كاميرا CCD ما يلي:

  • يُعدّ التوهين ضروريًا لأجهزة الليزر عالية الطاقة
  • يقتصر حجم مستشعر CCD على حوالي بوصة واحدة.
  • تكون أجهزة CCD عرضة للتوهج عند استخدامها بالقرب من حافة حساسيتها (على سبيل المثال بالقرب من 1100  نانومتر) [ 16 ] [ 17 ]

طرح خط الأساس لقياسات عرض D4σ

يتأثر عرض D4σ بطاقة الشعاع أو الضوضاء في ذيل النبضة، لأن البكسلات البعيدة عن مركز الشعاع تُساهم في عرض D4σ بمقدار مربع المسافة. ولتقليل الخطأ في تقدير عرض D4σ، تُطرح قيم البكسلات الأساسية من الإشارة المقاسة. تُقاس القيم الأساسية للبكسلات بتسجيل قيم بكسلات CCD في غياب الضوء الساقط. وتُعزى القيمة المحدودة إلى التيار المظلم ، وضوضاء القراءة ، ومصادر الضوضاء الأخرى. بالنسبة لمصادر الضوضاء المحدودة بضوضاء الطلقة ، يُحسّن طرح القيم الأساسية تقدير عرض D4σ.شمال{\displaystyle {\sqrt {N}}}، أينشمال{\displaystyle N}يمثل عدد البكسلات في الأجنحة. وبدون طرح خط الأساس، يتم المبالغة في تقدير عرض D4σ.

حساب المتوسط ​​للحصول على قياسات أفضل

يؤدي حساب متوسط ​​صور CCD المتتالية إلى الحصول على صورة أكثر وضوحًا، ويزيل كلًا من ضوضاء مستشعر CCD وتقلبات شدة شعاع الليزر. تُعرَّف نسبة الإشارة إلى الضوضاء (SNR) للبكسل في صورة الشعاع بأنها متوسط ​​قيمة البكسل مقسومًا على قيمة الجذر التربيعي لمتوسط ​​مربعاته (rms). تتحسن نسبة الإشارة إلى الضوضاء (SNR) مع الجذر التربيعي لعدد الإطارات الملتقطة في عمليات ضوضاء الطلقات - ضوضاء التيار المظلم، وضوضاء القراءة، وضوضاء الكشف البواسوني . فعلى سبيل المثال، يؤدي زيادة عدد المتوسطات بمقدار 100 ضعف إلى تنعيم صورة الشعاع بمقدار 10 أضعاف.

تقنيات التوهين

نظراً لحساسية مستشعرات CCD العالية، فإن التوهين ضروري في أغلب الأحيان للحصول على توزيع دقيق للشعاع. على سبيل المثال، يُعدّ التوهين بمقدار 40  ديسيبل ( ND 4 أو 10⁻⁴ ) نموذجياً لليزر هيليوم-نيون بقدرة ميلي واط . يتميز التوهين المناسب بالخصائص التالية:

  • لا ينتج عن ذلك انعكاسات متعددة تترك صورة شبحية على مستشعر CCD
  • لا ينتج عن ذلك أهداب تداخل بسبب الانعكاسات بين الأسطح المتوازية أو حيود الضوء الناتج عن العيوب.
  • لا يشوه جبهة الموجة، وسيكون عنصرًا بصريًا يتمتع بتسطيح بصري كافٍ (أقل من عُشر الطول الموجي) وتجانس.
  • يمكنه التعامل مع الطاقة الضوئية المطلوبة

بالنسبة لتحليل شعاع الليزر باستخدام مستشعرات CCD، يتم استخدام نوعين من المخففات عادةً: مرشحات الكثافة المحايدة ، والأوتاد أو الأسطح البصرية السميكة.

مرشحات الكثافة المحايدة

تأتي مرشحات الكثافة المحايدة (ND) بنوعين: ماصة وعاكسة.

تُصنع المرشحات الامتصاصية عادةً من الزجاج الملون. وهي مفيدة للتطبيقات منخفضة الطاقة التي تصل  قدرتها المتوسطة إلى حوالي 100 ميلي واط. عند تجاوز هذه المستويات، قد يحدث تأثير العدسة الحرارية، مما يؤدي إلى تغير في حجم الشعاع أو تشوهه، وذلك بسبب انخفاض الموصلية الحرارية للمادة الأساسية (عادةً ما تكون زجاجًا). أما عند استخدام طاقة أعلى، فقد يؤدي ذلك إلى انصهار المرشح أو تشققه. عادةً ما تكون قيم التوهين للمرشحات الامتصاصية صالحة للطيف المرئي (500-800  نانومتر) ولا تكون صالحة خارج هذا النطاق الطيفي. يمكن طلب بعض المرشحات ومعايرتها لأطوال موجات الأشعة تحت الحمراء القريبة، وصولًا إلى حافة امتصاص الطول الموجي الطويل للمادة الأساسية (حوالي 2.2  ميكرومتر للزجاج). عادةً، يمكن توقع تباين في التوهين بنسبة 5-10% عبر مرشح الكثافة المحايدة (ND) بقطر 2 بوصة (51 ملم) ، ما لم يُحدد خلاف ذلك للشركة المصنعة. تُحدد قيم التوهين لمرشحات الكثافة المحايدة (ND) بشكل لوغاريتمي. يُمرر مرشح ND 3 ما مقداره 10⁻³ من طاقة الشعاع الساقط. سيؤدي وضع أكبر مُخفف قبل مستشعر CCD إلى أفضل رفض للصور الشبحية الناتجة عن الانعكاسات المتعددة.

تُصنع المرشحات العاكسة بطبقة معدنية رقيقة، ولذا تعمل ضمن نطاق ترددي أوسع. يُعد مرشح ND 3 المعدني فعالاً ضمن نطاق 200-2000  نانومتر. ويزداد التوهين بسرعة خارج هذا النطاق الطيفي بسبب امتصاص الركيزة الزجاجية. تعكس هذه المرشحات الطاقة الساقطة بدلاً من امتصاصها، وبالتالي يمكنها التعامل مع قدرات إدخال متوسطة أعلى. مع ذلك، فهي أقل ملاءمة لقدرات الذروة العالية لأشعة الليزر النبضية. تعمل هذه المرشحات بكفاءة حتى قدرة متوسطة تبلغ حوالي 5 واط (على مساحة إضاءة تبلغ حوالي 1 سم²  ) قبل أن يتسبب التسخين في تشققها. ولأن هذه المرشحات تعكس الضوء، يجب توخي الحذر عند تكديس عدة مرشحات ND، لأن الانعكاسات المتعددة بينها ستؤدي إلى ظهور صورة وهمية تتداخل مع شكل الشعاع الأصلي. إحدى طرق التخفيف من هذه المشكلة هي إمالة مجموعة مرشحات ND. بافتراض أن امتصاص مرشح ND المعدني ضئيل، فإن ترتيب مجموعة مرشحات ND لا يهم، كما هو الحال بالنسبة للمرشحات الماصة.

عينة شعاع حيود

تُستخدم أجهزة أخذ عينات الشعاع الحيودي لمراقبة الليزر عالي الطاقة، حيث يجب تقليل الفقد الضوئي وتشوهات جبهة الموجة للشعاع المنقول إلى أدنى حد. في معظم التطبيقات، يجب أن يستمر معظم الضوء الساقط للأمام دون أن يتأثر، في رتبة الحيود الصفرية، بينما ينحرف جزء صغير من الشعاع إلى رتبة حيود أعلى، مما يوفر عينة منه. من خلال توجيه الضوء المأخوذ في الرتبة (الرتب) الأعلى إلى كاشف، يصبح من الممكن مراقبة مستويات طاقة شعاع الليزر، بالإضافة إلى شكله وخصائصه الأخرى، في الوقت الفعلي.

الأسافين البصرية

تُستخدم الأوتاد البصرية وانعكاسات أسطح الزجاج البصري غير المطلي لتخفيف أشعة الليزر عالية الطاقة. ينعكس حوالي 4% من الشعاع من سطح التلامس بين الهواء والزجاج، ويمكن استخدام عدة أوتاد لتخفيف الشعاع بشكل كبير إلى مستويات يمكن تخفيفها باستخدام مرشحات الكثافة المحايدة (ND). عادةً ما تُختار زاوية الوتد بحيث لا يصطدم الانعكاس الثاني من السطح بالمنطقة النشطة لكاميرا CCD، ولا تظهر أي أهداب تداخل. كلما زادت المسافة بين كاميرا CCD والوتد، صغرت الزاوية المطلوبة. من عيوب الأوتاد أنها تُغيّر اتجاه الشعاع وتُحركه، مما يجعل مساراته غير متوافقة مع إحداثيات مستطيلة مناسبة. بدلاً من استخدام الوتد، يمكن استخدام لوح زجاجي سميك عالي الجودة مائل باتجاه الشعاع، وهو في الواقع يُعادل استخدام وتد بزاوية 0°. سيُحرك الزجاج السميك الشعاع، لكنه لن يُغير زاوية الشعاع الخارج. يجب أن يكون الزجاج سميكًا بما يكفي لمنع تداخل الشعاع مع نفسه وتكوين أهداب تداخل، وإذا أمكن، لضمان عدم إضاءة الانعكاس الثانوي للمنطقة الفعالة في مستشعر CCD. يختلف انعكاس فريسنل للشعاع من لوح زجاجي باختلاف الاستقطابين s و p (حيث يكون s موازيًا لسطح الزجاج، و p عموديًا عليه)، ويتغير تبعًا لزاوية السقوط - ضع هذا في اعتبارك إذا كنت تتوقع اختلافًا في شكل الشعاع بين الاستقطابين. ولمنع تشوه شكل الشعاع، يجب أن يكون الزجاج ذا جودة بصرية عالية - سطح مستوٍ بمقدار λ/10 (λ=633  نانومتر) ومعامل خدش-حفر 40-20 أو أفضل. يشكل لوح نصف موجة متبوعًا بفاصل شعاع مستقطب مُخففًا متغيرًا، ويُستخدم هذا المزيج غالبًا في الأنظمة البصرية. لا يُنصح باستخدام المخفف المتغير المصنوع بهذه الطريقة لتخفيف الإشعاع في تطبيقات تحديد خصائص الحزمة الضوئية للأسباب التالية: (1) قد يختلف شكل الحزمة في الاستقطابين المتعامدين، (2) قد يكون لمكعب حزمة الاستقطاب قيمة عتبة تلف بصري منخفضة، (3) قد تتشوه الحزمة في مستقطبات المكعب عند مستويات تخفيف عالية جدًا. تُصنع مستقطبات المكعب الرخيصة عن طريق لصق منشورين قائمي الزاوية معًا. لا يتحمل اللاصق جيدًا القدرات العالية، لذا يجب ألا تتجاوز شدة الإشعاع 500  ميلي واط/مم² . يُنصح باستخدام مستقطبات أحادية العنصر للقدرات العالية.

الحجم الأمثل للشعاع على كاشف CCD

هناك شرطان متنافسان يحددان الحجم الأمثل لشعاع الليزر على كاشف CCD. الشرط الأول هو أن تسقط طاقة شعاع الليزر بالكامل - أو أكبر قدر ممكن منها - على مستشعر CCD. وهذا يعني تركيز الطاقة في مركز المنطقة النشطة في بقعة صغيرة قدر الإمكان، باستخدام عدد قليل من البكسلات المركزية فقط، لضمان التقاط البكسلات الخارجية لأجزاء الشعاع. هذا مثال متطرف. أما الشرط الثاني فهو ضرورة أخذ عينات كافية من شكل الشعاع. وكقاعدة عامة، نحتاج إلى 10 بكسلات على الأقل عبر المنطقة التي تغطي معظم طاقة الشعاع، ولنقل 80% منها. لذلك، لا توجد قاعدة ثابتة لاختيار الحجم الأمثل للشعاع. طالما أن مستشعر CCD يلتقط أكثر من 90% من طاقة الشعاع، ويحتوي على 10 بكسلات على الأقل، ستكون قياسات عرض الشعاع دقيقة إلى حد ما.

حجم البكسل وعدد البكسلات

كلما زاد حجم مستشعر CCD، زاد حجم الشعاع الذي يمكن تحليله. أحيانًا يكون ذلك على حساب زيادة حجم البكسل. يُفضل صغر حجم البكسل لمراقبة الحزم المركزة. ليس بالضرورة أن يكون مستشعر CCD ذو عدد كبير من الميغابكسل أفضل من مصفوفة أصغر، نظرًا لأن أوقات قراءة البيانات على الحاسوب قد تكون طويلة جدًا. تُعد قراءة بيانات المصفوفة في الوقت الفعلي ضرورية لأي تعديل أو تحسين لملف تعريف الليزر.

جهاز قياس خصائص شعاع المجال البعيد

جهاز قياس خصائص شعاع الليزر في المجال البعيد ليس إلا جهازًا لرسم خصائص الشعاع عند بؤرة العدسة. يُطلق على هذا المستوى أحيانًا اسم مستوى فورييه ، وهو الشكل الذي يُرى عند انتشار الشعاع لمسافات بعيدة جدًا. يُمثل الشعاع عند مستوى فورييه تحويل فورييه لحقل الإدخال. يجب توخي الحذر عند إعداد قياس المجال البعيد، إذ يجب أن يكون حجم البقعة المركزة كبيرًا بما يكفي لتغطية عدة بكسلات. يُقارب حجم البقعة f λ/ D ، حيث f هو البعد البؤري للعدسة، وλ هو الطول الموجي للضوء، و D هو قطر الشعاع المتوازي الساقط على العدسة. على سبيل المثال، سيركز ليزر هيليوم-نيون (633  نانومتر) بقطر شعاع 1  مم على بقعة قطرها 317 ميكرومتر باستخدام عدسة طولها البؤري 500  مم. سيتمكن جهاز قياس خصائص شعاع الليزر بحجم بكسل 5.6 ميكرومتر من أخذ عينات كافية من البقعة في 56 موقعًا.

تطبيقات خاصة

لقد حلّت أجهزة قياس شعاع الليزر منخفضة التكلفة محلّ التكاليف الباهظة لأجهزة قياس شعاع الليزر CCD في الماضي. وقد أتاحت هذه الأجهزة منخفضة التكلفة العديد من التطبيقات الجديدة، منها استبدال العدسات الشفافة لتحقيق محاذاة فائقة الدقة، والمراقبة المتزامنة لأنظمة الليزر من منافذ متعددة.

استبدال قزحية العين بدقة محاذاة ميكروراديان

في الماضي، كان يتم ضبط محاذاة أشعة الليزر باستخدام الحواجز الضوئية. حيث يحدد حاجزان ضوئيان مسار الشعاع بدقة؛ وكلما زادت المسافة بين الحاجزين وصغرت فتحاتهما، كان تحديد المسار أدق. يبلغ أصغر قطر فتحة يمكن أن يحددها الحاجز الضوئي حوالي 0.8  مم. في المقابل، يمكن تحديد مركز شعاع الليزر بدقة تصل إلى أجزاء من الميكرومتر باستخدام جهاز قياس شعاع الليزر. يبلغ حجم الفتحة الفعالة لجهاز قياس شعاع الليزر ثلاثة أضعاف حجم فتحة الحاجز الضوئي. وبالتالي، فإن القدرة على تحديد المسار البصري أفضل بألف مرة عند استخدام أجهزة قياس الشعاع مقارنةً بالحواجز الضوئية. تشمل التطبيقات التي تتطلب دقة محاذاة تصل إلى الميكروراديان الاتصالات بين الأرض والفضاء، ونظام الرادار الليزري بين الأرض والفضاء، ومحاذاة المذبذب الرئيسي مع مذبذب الطاقة، ومضخمات الإشارة متعددة المسارات .

مراقبة متزامنة متعددة المنافذ لنظام الليزر

تستفيد أنظمة الليزر التجريبية من استخدام أجهزة قياس متعددة لملامح شعاع الليزر لتوصيف شعاع الضخ ، وشعاع الخرج، وشكل الشعاع في مواقع وسيطة ضمن نظام الليزر، على سبيل المثال، بعد مُوَجِّه شعاع كير . تشير التغيرات في ملامح شعاع ليزر الضخ إلى حالة ليزر الضخ، وأنماط الليزر المُثارة في بلورة التضخيم ، كما تُحدد ما إذا كان الليزر قد سخن من خلال تحديد مركز الشعاع بالنسبة إلى لوحة التجارب . غالبًا ما يكون شكل شعاع الخرج دالةً قويةً لقدرة الضخ نظرًا للتأثيرات الحرارية البصرية في وسط التضخيم.
