مخروطية آلية


نظام التثبيت المخروطي هو نظام لتثبيت أدوات القطع أو حوامل القطع أو حوامل الأدوات في مغزل آلة التشغيل أو الأداة الكهربائية . يتكون هذا النظام من قطعة ذكرية مخروطية الشكل (أي ذات مخروط ) تتناسب مع تجويف أنثوي ذي مخروط مطابق بنفس الزاوية .
تعتمد معظم محاور آلات التشغيل، والعديد من محاور الأدوات الكهربائية، على المخروط كوسيلة أساسية لتثبيت الأدوات. حتى في العديد من مثاقب الطاولة ، والمثاقب اليدوية ، والمخارط، المزودة بظرف (مثل ظرف المثقاب أو ظرف الكوليت )، يتم تثبيت الظرف بواسطة مخروط. في المثاقب، ومثاقب الطاولة، وآلات التفريز ، يكون الجزء الذكري هو ساق الأداة أو ساق حامل الأداة، بينما يكون التجويف الأنثوي جزءًا لا يتجزأ من المحور. في المخارط ، قد يكون الجزء الذكري تابعًا للأداة أو للمحور؛ وقد تحتوي رؤوس المحاور على مخاريط ذكرية، أو مخاريط أنثوية، أو كليهما.
توضيح
يجب أن يكون مشغلو آلات التشغيل قادرين على تركيب أو إزالة رؤوس القطع بسرعة وسهولة. على سبيل المثال، تحتوي المخرطة على مغزل دوار في رأسها، والذي قد يرغب المشغل في تركيب محرك حلزوني عليه أو العمل في ظرف تثبيت . مثال آخر هو آلة الثقب العمودية ، حيث قد يرغب المشغل في تركيب رأس القطع عليها مباشرةً، أو باستخدام ظرف تثبيت.
تستخدم جميع آلات الطحن تقريبًا ، بدءًا من أقدم الآلات اليدوية وحتى أحدث آلات CNC ، أدوات يتم توجيهها على سطح مدبب.
يُعدّ نظام التثبيت المخروطي للآلات نظامًا بسيطًا ومنخفض التكلفة وقابلًا للتكرار بدرجة عالية ومتعدد الاستخدامات لتركيب الأدوات. فهو يوفر إمكانية تغيير الأدوات بسرعة مع ضمان تحديد مواقعها بدقة متناهية ، سواءً على المستوى المركزي أو المحوري، بفضل المخروط. كما يسمح بنقل الطاقة بكفاءة عالية عبر سطح التلامس، وهو أمر ضروري لعمليات الطحن.

يمكن تصنيف المخاريط الآلية إلى نوعين: ذاتية التثبيت وذاتية التحرير . في المخاريط ذاتية التثبيت، يتشابك الجزء الذكري والأنثوي معًا بإحكام ، مما يسمح بمقاومة قوى الحفر دون الحاجة إلى قضيب سحب، ويبقى الجهاز مثبتًا في المغزل عند التوقف. ويتم إخراجه باستخدام وتد عند الحاجة إلى تغيير الجهاز. تُعد مخاريط مورس وجاكوبس مثالًا على النوع ذاتي التثبيت. أما في المخاريط ذاتية التحرير، فلا يعلق الجزء الذكري في الجزء الأنثوي إلا بوجود قضيب سحب يثبته. ومع ذلك، مع قوة سحب مناسبة، يصبح ثابتًا تمامًا. تُعد مخاريط NMTB/CAT وBT و HSK أمثلة على النوع ذاتي التحرير.
- مثقاب ذو ساق مخروطية مورس (MT) جاهز للإدخال في ريشة ذيل المخرطة
- التدريب مثبت في الريشة.
- تم إخراج المثقاب (لاحظ أن الريشة قد انكمشت داخل ذيل المخرطة، وأن المثقاب بارز أكثر من الصورة السابقة)

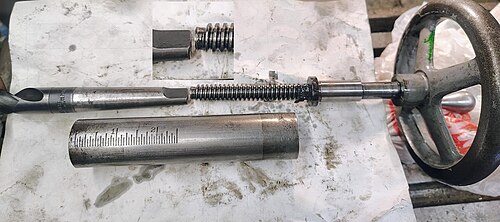

- ريشة المثقاب، وساق المثقاب، ومسمار ريشة المخرطة الخلفية، توضح تلامس المسمار مع لقمة المثقاب عند إخراج المثقاب
بالنسبة للأحمال الخفيفة (كما هو الحال في ذيل المخرطة أو المثقاب العمودي)، تُركّب الأدوات ذات المخاريط ذاتية التثبيت ببساطة على المغزل أو داخله؛ حيث يدفع ضغط المغزل على قطعة العمل ساق المخروط بإحكام داخل الثقب المخروطي. يوفر الاحتكاك على كامل مساحة سطح التلامس نقلًا كبيرًا لعزم الدوران ، مما يُغني عن استخدام قضبان السحب أو التروس أو المفاتيح.
للاستخدام مع الأحمال الثقيلة (كما هو الحال في مغزل آلة التفريز)، يوجد عادةً مفتاح لمنع الدوران و/أو جزء ملولب، يتم تثبيته بواسطة قضيب سحب يُعشّق إما في الخيوط أو في رأس مسمار سحب مُثبّت فيها. ثم يُشدّ قضيب السحب، مما يؤدي إلى سحب ساق الأداة بإحكام داخل المغزل. يُعدّ قضيب السحب مهمًا في آلات التفريز، إذ أن مُركّبة القوة العرضية قد تتسبب في اهتزاز الأداة وخروجها من المخروط.
جميع المخاريط في الآلات حساسة للرقائق والخدوش (الانبعاجات) والأوساخ. لن تتمكن من تحديد موضعها بدقة، ولن يثبت النوع ذاتي التثبيت بشكل موثوق، إذا أعاقت هذه المشاكل تثبيت الجزء الذكري في الجزء الأنثوي بإحكام على كامل السطح المخروطي. يتلقى فنيو التشغيل تدريبًا على الحفاظ على نظافة المخاريط والتعامل معها بطرق تمنع خدشها بأدوات أخرى. تتضمن دورات تغيير أدوات CNC عادةً نفخًا بالهواء المضغوط أثناء تبديل حامل الأداة بالآخر. يعمل نفخ الهواء على إزالة الرقائق التي قد تتداخل بين حامل الأداة والمغزل.
يستخدم
تُدخل الأدوات ذات الساق المدببة في تجويف مخروطي مطابق، ثم تُدفع أو تُلفّ لتثبيتها في مكانها. بعد ذلك، تُثبّت الأداة بالاحتكاك. في بعض الحالات، يلزم تعزيز قوة التثبيت بالاحتكاك، كما هو الحال عند استخدام قضيب السحب ، وهو عبارة عن مسمار طويل يُثبّت الأداة في التجويف بقوة أكبر من تلك الممكنة بوسائل أخرى.
يجب توخي الحذر في حالة استخدام آلة الحفر أو المخرطة العادية، التي لا تحتوي على قضيب سحب لتثبيت المخروط، عند استخدام أداة تتطلب عزم دوران عالٍ ولكنها توفر مقاومة محورية ضئيلة. مثال على ذلك استخدام مثقاب ذي قطر كبير لتوسيع ثقب موجود قليلاً. في هذه الحالة، قد يكون هناك حمل دوراني كبير. في المقابل، تتطلب عملية القطع قوة دفع أو تغذية ضئيلة للغاية. تساعد قوة الدفع على تثبيت المخروط في مكانه وتوفر اقترانًا احتكاكيًا أساسيًا.
لم يُصمّم لسان الأداة لتحمّل قوى الالتواء الكافية لانزلاق الجزء المخروطي، وغالبًا ما ينكسر في هذه الحالة. وهذا يسمح للأداة بالدوران داخل الجزء المخروطي الداخلي، مما قد يُلحق بها الضرر. تتوفر مثاقب مورس المخروطية لمعالجة الأضرار الطفيفة.
تثبت المقابض المخروطية في التجويف بشكل أفضل عندما يكون كل من المقبض والتجويف نظيفين. يمكن مسح المقابض لتنظيفها، أما التجاويف، لكونها عميقة ويصعب الوصول إليها، فيُفضل تنظيفها باستخدام أداة تنظيف مخروطية متخصصة يتم إدخالها وتدويرها ثم إخراجها.
تُزال الأدوات ذات الساق المخروطية من تجويفها باستخدام طرق مختلفة، تبعًا لتصميم التجويف. في مثاقب الطاولة والأدوات المشابهة، تُزال الأداة بإدخال قطعة معدنية على شكل إسفين تُسمى "المثقاب" في ثقب عرضي مستطيل الشكل في التجويف، ثم تُطرق. ومع ازدياد مساحة مقطع المثقاب عند دفعه للداخل، يدفع المثقاب الأداة للخارج مُستندًا على الحافة الأمامية للسان. في العديد من أذرع التثبيت الخلفية للمخارط ، تُزال الأداة بسحب عمود الدوران بالكامل إلى داخل ذراع التثبيت، مما يجعل الأداة تلامس نهاية لولب التغذية أو مسمارًا داخليًا، فيفصل الجزء المخروطي وتُحرر الأداة. أما في حالة تثبيت الأداة بواسطة قضيب سحب، كما هو الحال في بعض مغازل المطاحن، فيُفك جزء من لولب السحب باستخدام مفتاح ربط، ثم يُطرق بمطرقة، مما يفصل الجزء المخروطي، وعندها يُمكن فك لولب الأداة بالكامل وإزالتها. تحتوي بعض محاور المطاحن على قضيب سحب ثابت يقوم بإخراج الأداة عند فكه فعليًا بعد مرحلة الارتخاء؛ ولا تتطلب هذه المحاور عملية تثبيت لولبية. أما بالنسبة للمقابس البسيطة ذات الوصول المفتوح إلى الطرف الخلفي، فيتم إدخال مثقاب دفع محوريًا من الخلف ثم يتم تثبيت الأداة لولبيًا لإخراجها.
الأنواع
توجد العديد من الأشكال المخروطية القياسية، والتي تختلف بناءً على ما يلي:
- القطر عند الطرف الصغير للمخروط المقطوع ("القطر الأصغر")
- القطر عند الطرف الأكبر للمخروط المقطوع ("القطر الأكبر") و
- المسافة المحورية بين طرفي المخروط المقطوع.
تُصنّف المعايير ضمن مجموعات قد تضم أحجامًا مختلفة. وقد يكون التناقص التدريجي داخل المجموعة الواحدة متسقًا أو غير متسق. يتسم التناقص التدريجي في مجموعتي جارنو وNMTB بالاتساق، بينما يختلف في مجموعتي جاكوبس ومورس.
تتوفر محولات تسمح باستخدام نوع واحد من أدوات التناقص، مثل مورس، على آلة ذات تناقص مختلف، مثل R8 أو العكس، ومحولات أبسط تتكون من غلاف مدبب خارجيًا وداخليًا للسماح باستخدام أداة مورس صغيرة في آلة ذات تجويف أكبر.
كان أحد الاستخدامات الأولى للمخاريط هو تركيب رؤوس الحفر مباشرة على أدوات الآلات، كما هو الحال في ذيل المخرطة، على الرغم من أنه تم تطوير ظروف حفر لاحقة تحمل رؤوس حفر ذات ساق متوازية.
براون آند شارب
تُعدّ وصلات براون آند شارب المخروطية (المختصرة BS أو B&S)، التي وضعتها الشركة التي تحمل الاسم نفسه، بديلاً عن وصلات مورس الأكثر شيوعًا. وكما هو الحال مع وصلات مورس، تأتي هذه الوصلات بأحجام مختلفة، من 1 إلى 18، وتُعدّ الأحجام 7 و9 و11 الأكثر شيوعًا. ويقع مقدار التناقص الفعلي لهذه الوصلات ضمن نطاق ضيق يقارب 0.500 بوصة لكل قدم (41.67 ملم لكل متر).
| مقاس | القطر الكبير | القطر الصغير | طول | التناقص (بوصة/قدم) | التناقص (بوصة/بوصة) |
|---|---|---|---|---|---|
| 1 | 0.2392 | 0.2000 | 0.94 | 0.5020 | 0.04183 |
| 2 | 0.2997 | 0.2500 | 1.19 | 0.5020 | 0.04183 |
| 3 | 0.3753 | 0.3125 | 1.50 | 0.5020 | 0.04183 |
| 4 | 0.4207 | 0.3500 | 1.69 | 0.5024 | 0.04187 |
| 5 | 0.5388 | 0.4500 | 2.13 | 0.5016 | 0.04180 |
| 6 | 0.5996 | 0.5000 | 2.38 | 0.5033 | 0.04194 |
| 7 | 0.7201 | 0.6000 | 2.88 | 0.5010 | 0.04175 |
| 8 | 0.8987 | 0.7500 | 3.56 | 0.5010 | 0.04175 |
| 9 | 1.0775 | 0.9001 | 4.25 | 0.5009 | 0.04174 |
| 10 | 1.2597 | 1.0447 | 5.00 | 0.5161 | 0.04301 |
| 11 | 1.4978 | 1.2500 | 5.94 | 0.5010 | 0.04175 |
| 12 | 1.7968 | 1.5001 | 7.13 | 0.4997 | 0.04164 |
| 13 | 2.0731 | 1.7501 | 7.75 | 0.5002 | 0.04168 |
| 14 | 2.3438 | 2.0000 | 8.25 | 0.5000 | 0.04167 |
| 15 | 2.6146 | 2.2500 | 8.75 | 0.5000 | 0.04167 |
| 16 | 2.8854 | 2.5000 | 9.25 | 0.5000 | 0.04167 |
| 17 | 3.1563 | 2.7500 | 9.75 | 0.5000 | 0.04167 |
| 18 | 3.4271 | 3.0000 | 10.25 | 0.5000 | 0.04167 |
جاكوبس

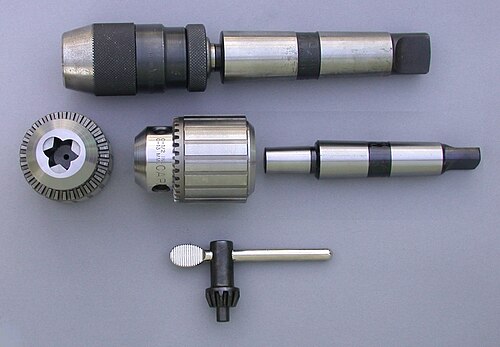

يُستخدم مخروط جاكوبس (المختصر JT) بشكل شائع لتثبيت ظرف المثقاب على محور الدوران . زوايا المخروط غير ثابتة ، حيث تتراوح من 1.41 درجة لكل جانب للرقم 0 (والرقم 2 + 1 ⁄2 غير المعروف ) إلى 2.33 درجة لكل جانب للرقم 2 (والرقم 2 القصير).
كما توجد عدة مقاسات بين المقاس رقم 2 والمقاس رقم 3: المقاس رقم 2 قصير، والمقاس رقم 6، والمقاس رقم 33.
| تفتق | الطرف الصغير | الطرف الكبير | طول |
|---|---|---|---|
| رقم ٠ | 0.22844 بوصة (5.8024 مم) | 0.2500 بوصة (6.3500 مم) | 0.43750 بوصة (11.113 مم) |
| رقم 1 | 0.33341 بوصة (8.4686 مم) | 0.3840 بوصة (9.7536 مم) | 0.65625 بوصة (16.669 مم) |
| رقم 2 | 0.48764 بوصة (12.386 مم) | 0.5590 بوصة (14.199 مم) | 0.87500 بوصة (22.225 مم) |
| رقم 2 قصير | 0.48764 بوصة (12.386 مم) | 0.5488 بوصة (13.940 مم) | 0.75000 بوصة (19.050 مم) |
| 2 + 1 ⁄ 2 | 0.625 بوصة (15.875 مم) | 0.677 بوصة (17.196 مم) | 1.055 بوصة (26.797 مم) |
| رقم 3 | 0.74610 بوصة (18.951 مم) | 0.8110 بوصة (20.599 مم) | 1.21875 بوصة (30.956 مم) |
| رقم 4 | 1.0372 بوصة (26.345 مم) | 1.1240 بوصة (28.550 مم) | 1.6563 بوصة (42.070 مم) |
| رقم 5 | 1.3161 بوصة (33.429 مم) | 1.4130 بوصة (35.890 مم) | 1.8750 بوصة (47.625 مم) |
| رقم 6 | 0.6241 بوصة (15.852 مم) | 0.6760 بوصة (17.170 مم) | 1.0000 بوصة (25.400 مم) |
| رقم 33 | 0.5605 بوصة (14.237 مم) | 0.6240 بوصة (15.850 مم) | 1.0000 بوصة (25.400 مم) |
جارنو
تستخدم مخاريط جارنو نظامًا مبسطًا للغاية. معدل التناقص هو 1:20 بالنسبة للقطر، أي 0.600 بوصة لكل قدم، و0.050 بوصة لكل بوصة. تتراوح المخاريط من الرقم 2 إلى الرقم 20. قطر الطرف العريض بالبوصة يساوي دائمًا حجم التناقص مقسومًا على 8، وقطر الطرف الضيق يساوي دائمًا حجم التناقص مقسومًا على 10، والطول يساوي حجم التناقص مقسومًا على 2. على سبيل المثال، يبلغ قطر مخروط جارنو رقم 7 0.875 بوصة (7/8 بوصة) عند الطرف العريض، و0.700 بوصة (7/10 بوصة) عند الطرف الضيق، وطوله 3.5 بوصة (7/2 بوصة).
تم اختراع هذا النظام بواسطة أوسكار جيه بيل من شركة براون آند شارب .
| تفتق | الطرف الكبير | الطرف الصغير | طول | مدبب/ قدم | التناقص/ في | الزاوية من المركز/° |
|---|---|---|---|---|---|---|
| رقم 2 | 0.2500 | 0.2000 | 1.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 3 | 0.3750 | 0.3000 | 1.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 4 | 0.5000 | 0.4000 | 2.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 5 | 0.6250 | 0.5000 | 2.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 6 | 0.7500 | 0.6000 | 3.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 7 | 0.8750 | 0.7000 | 3.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 8 | 1.0000 | 0.8000 | 4.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 9 | 1.1250 | 0.9000 | 4.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 10 | 1.2500 | 1.0000 | 5.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 11 | 1.3750 | 1.1000 | 5.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 12 | 1.5000 | 1.2000 | 6.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 13 | 1.6250 | 1.3000 | 6.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 14 | 1.7500 | 1.4000 | 7.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 15 | 1.8750 | 1.5000 | 7.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 16 | 2.0000 | 1.6000 | 8.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 17 | 2.1250 | 1.7000 | 8.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 18 | 2.2500 | 1.8000 | 9.00 | 0.6000 | 0.0500 | 1.4321 |
| رقم 19 | 2.3750 | 1.9000 | 9.50 | 0.6000 | 0.0500 | 1.4321 |
| رقم 20 | 2.5000 | 2.0000 | 10.00 | 0.6000 | 0.0500 | 1.4321 |
مورس

طُوِّرَ مخروط مورس (يُختصر إلى MT) على يد ستيفن أ. مورس ، المقيم في نيو بيدفورد، ماساتشوستس، في منتصف ستينيات القرن التاسع عشر. [ 1 ] ومنذ ذلك الحين، تطور ليشمل أحجامًا أصغر وأكبر، واعتُمد كمعيار من قِبَل العديد من المنظمات، بما في ذلك المنظمة الدولية للتوحيد القياسي (ISO) تحت مسمى ISO 296، والمعهد الألماني للتوحيد القياسي (DIN) تحت مسمى DIN 228-1. وهو من أكثر الأنواع استخدامًا، ويشيع استخدامه بشكل خاص في ساق مثاقب اللف ذات الساق المخروطية، وموسعات الثقوب، وفي مغازل مكابس الحفر الصناعية، وفي ذيول المخارط. وتختلف زاوية مخروط مورس قليلًا باختلاف الحجم، ولكنها عادةً ما تكون 1.49 درجة (مع تضمين حوالي 3 درجات).
تستخدم بعض غرسات مفصل الورك العظمية المعيارية وصلة موريس المخروطية لربط المكونات معًا. [ 2 ] وبالمثل، تستخدم بعض غرسات الأسنان وصلة موريس المخروطية لربط المكونات. [ 3 ]
المقاسات
تأتي المخاريط المورسية بثمانية أحجام، يُشار إليها بأرقام صحيحة بين 0 و7، بالإضافة إلى حجم نصف (4.5، وهو أقل شيوعًا، ولكنه يُستخدم في بعض المخارط متوسطة الحجم حيث تكون هناك حاجة إلى مخروط أكبر قليلًا من MT4 دون الحاجة إلى MT5 الأكبر بكثير). غالبًا ما يُختصر الاسم إلى "MT" متبوعًا برقم، على سبيل المثال، المخروط المورسي رقم 4 يُسمى MT4 (يُستخدم اختصار شائع آخر من الألمانية هو "MK" اختصارًا لـ Morsekegel). يُعد المخروط MT2 هو الحجم الأكثر شيوعًا في مثاقب الضغط التي تصل سعتها إلى 13 مم ( نصف بوصة ). تُصادف أحيانًا إصدارات قصيرة (Stub)، بنفس زاوية المخروط ولكن بطول يزيد قليلًا عن نصف الطول المعتاد، للأحجام الصحيحة من 1 إلى 5. توجد معايير لهذه الإصدارات، والتي تُستخدم أحيانًا، من بين أمور أخرى، في رؤوس المخارط للحفاظ على فتحة أكبر للمغزل.
أنواع النهاية
تُعد مخاريط مورس من النوع ذاتي التثبيت، ويمكن أن يكون لها ثلاثة أنواع من النهايات:
- لسان (موضح) لتسهيل الدفع الإيجابي، ومنع الانزلاق [ 4 ]
- يتم تثبيته في مكانه بواسطة قضيب سحب ملولب
- مسطح (بدون لسان أو جزء ملولب)
تعتمد المخاريط ذاتية التثبيت على غلبة الحمل المحوري على الحمل القطري لنقل عزم الدوران العالي. قد تنشأ مشاكل عند استخدام مثاقب كبيرة الحجم بالنسبة لساق المثقاب، إذا كان ثقب التوجيه كبيرًا جدًا. يُعدّ التصميم الملولب ضروريًا لأي تحميل جانبي، وخاصةً في عمليات الطحن. الاستثناء الوحيد هو إمكانية محاكاة هذه الحالات غير المواتية لإزالة ساق المثقاب العالق. السماح بالاهتزاز سيساعد على تحرير الساق. قد تؤدي زاوية المخروط الحادة (الضيقة) إلى مثل هذا الانحشار مع الأحمال المحورية الثقيلة، أو على مدى فترات طويلة.
تُرى أحيانًا قواطع الطحن الطرفية ذات ساق مدببة من نوع مورس مع لسان: ولأغراض الأمان، يجب استخدامها مع طوق على شكل حرف C أو ما شابه، بحيث يتم تركيبه في العنق بين القاطع والساق، ويتم سحبه للخلف مقابل الطرف الكبير للمخروط.
يبلغ التناقص نفسه حوالي 52 ملم لكل متر (5/8 بوصة لكل قدم، أو أقل بقليل من 1.5 درجة)، ولكن النسب والأبعاد الدقيقة للأحجام المختلفة من أنواع التناقص من نوع اللسان موضحة أدناه.
أبعاد

| رقم مخروط مورس | تفتق | أ | ب (الحد الأقصى) | ج (الحد الأقصى) | د (الحد الأقصى) | E (الحد الأقصى) | F | جي | ح | ج | ك |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 1:19.212 | 9.045 مم (0.3561 بوصة) | 56.5 ملم (2.22 بوصة) | 59.5 | 10.5 | 6 | 4 | 1 | 3 | 3.9 | 1° 29' 27" |
| 1 | 1:20.047 | 12.065 مم (0.4750 بوصة) | 62 مم (2.4 بوصة) | 65.5 | 13 | 8.7 | 5 | 1.2 | 3.5 | 5.2 | 1° 25' 43" |
| 2 | 1:20.020 | 17.780 مم (0.7000 بوصة) | 75 مم (3.0 بوصة) | 80 | 16 | 13.5 | 6 | 1.6 | 5 | 6.3 | 1° 25' 50" |
| 3 | 1:19.922 | 23.825 ملم (0.9380 بوصة) | 94 ملم (3.7 بوصة) | 99 | 20 | 18.5 | 7 | 2 | 5 | 7.9 | 1° 26' 16" |
| 4 | 1:19.254 | 31.267 ملم (1.2310 بوصة) | 117.5 ملم (4.63 بوصة) | 124 | 24 | 24.5 | 8 | 2.5 | 6.5 | 11.9 | 1° 29' 15" |
| 4.5 | 1:19.128 | 37.833 ملم (1.4895 بوصة) | 133.5 ملم (5.26 بوصة) | 140 | 26.5 | 30.1 | 9 | 2.75 | 6.5 | 13.9 | 1° 29' 51" |
| 5 | 1:19.002 | 44.399 ملم (1.7480 بوصة) | 149.5 ملم (5.89 بوصة) | 156 | 29 | 35.7 | 10 | 3 | 6.5 | 15.9 | 1° 30' 26" |
| 6 | 1:19.180 | 63.348 ملم (2.4940 بوصة) | 210 ملم (8.3 بوصة) | 218 | 40 | 51 | 13 | 4 | 8 | 19 | 1° 29' 36" |
| 7 | 1:19.231 | 83.058 ملم (3.2700 بوصة) | 285.75 ملم (11.250 بوصة) | 294.1 | 34.9 | – | – | 19.05 | – | 19 | 1° 29' 22" |
مدببات B
تُعدّ المخاريط من سلسلة B معيارًا من معايير DIN (DIN 238) وتُستخدم عادةً لتركيب الظروف على محاورها، مثل سلسلة مخاريط Jacobs القديمة. كل مخروط في سلسلة B هو في الواقع الطرف الصغير أو الكبير لمخروط مورس.
- B10 = الطرف الصغير من MT1 (D = 10.095 مم)
- B12 = الطرف الكبير من MT1 (D = 12.065 مم)
- B16 = الطرف الصغير من MT2 (D = 15.733 مم)
- B18 = الطرف الكبير من MT2 (D = 17.780 مم)
- B22 = الطرف الصغير من MT3 (D = 21.793 مم)
- B24 = الطرف الكبير من MT3 (D = 23.825 مم)
الرقم الذي يلي B هو قطر (D) الطرف الكبير للمخروط لأقرب مليمتر، وهو أكبر بحوالي 1 مليمتر من الطرف الصغير للتجويف (~2 مليمتر في حالة B22 وB24) [ 5 ] [ 6 ] [ 7 ]
عائلة NMTB المتناقصة
عرّفت الرابطة الوطنية لبناة أدوات الآلات (التي تُعرف الآن باسم رابطة تكنولوجيا التصنيع) شكلاً مخروطياً حاداً شائع الاستخدام في آلات التفريز. يُشار إلى هذا الشكل المخروطي بأسماء مختلفة مثل NMTB وNMT وNT. يبلغ طول هذا الشكل المخروطي 3.5 بوصة لكل قدم، ويُعرف أيضاً باسم "7 في 24" أو 7/24؛ وتبلغ الزاوية المحسوبة 16.5943 درجة. [ 8 ] جميع أدوات NMTB مزودة بهذا الشكل المخروطي، ولكنها تأتي بأحجام مختلفة: NMTB-10، 15، 20، 25، 30، 35، 40، 45، 50، و60. ويبدو أن هذه الأشكال المخروطية قد تم تحديدها أيضاً في معيار ASA (الذي يُعرف الآن باسم ANSI) B5.10-1943.
يُعدّ NMTB مخروطًا "ذاتي التحرير" أو "سريعًا". على عكس المخاريط ذاتية التثبيت الأكثر حدة المذكورة سابقًا، فإن هذا النوع من المخاريط غير مصمم لنقل عزم دوران عالٍ؛ إذ يتم نقل عزم الدوران العالي بواسطة مفاتيح تشغيل تُعشّق في فتحات على الحافة. [ 9 ] [ 10 ] والهدف من ذلك هو السماح بتغيير سريع وسهل بين الأدوات المختلفة (سواءً تلقائيًا أو يدويًا) مع ضمان اتصال الأداة أو حاملها بالمغزل بإحكام وصلابة، ومحاذاتها معه بدقة. يوفر الطرف الأكبر المجاور للأداة صلابة أكبر مما هو ممكن مع مخاريط مورس أو R8 المُركّبة على آلات مماثلة.
يصف براءة الاختراع رقم 1794361 (المُقدمة في 25 مارس 1927) أشكال مغزل وأدوات آلة التفريز باستخدام مخروط حاد. [ 11 ] وقد مُنحت براءة الاختراع لشركات كيرني وتريكر ، وبراون وشارب ، وسينسيناتي لآلات التفريز . كانت براءة الاختراع تهدف إلى الحصول على مخروط يسمح بتحرير الأداة بسهولة، وقد وُجد أن مخروطًا بنسبة 3.5 في 12 يحقق هذه الخاصية. [ 12 ] كما استخدمت براءة الاختراع المفاتيح والفتحات وذيلًا على ساق الأداة لمنعها من السقوط من مغزل آلة التفريز الأفقية أثناء توصيل المشغل لقضيب السحب. [ 12 ]
يحدد معيار ANSI B5.18-1972 بعض الأبعاد الأساسية لمغازل آلات التفريز وسيقان الأدوات باستخدام أحجام مخروطية 30 و40 و45 و50 و60. [ 13 ] تصف المواصفات موضع مفتاح القيادة والشفة وخيط مسمار قضيب السحب الذي يثبت الساق في المغزل.
تُعرف هذه الأدوات باسم "التغيير السريع"؛ الرابطة الوطنية لبناة أدوات الآلات، 1927؛ NMTB؛ المخروطية القياسية الأمريكية للآلات، ANSI B5.18؛ DIN 2080 / IS 2340؛ ISO R 290–2583. [ 14 ] توجد اختلافات طفيفة في الخيوط والشفاه (JIS B 6339: MAS 403)؛ وتستخدم المعايير الأوروبية (مثل المخروطية ISO، DIN 2080) خيوط قضيب السحب المترية. وبصرف النظر عن خيوط قضيب السحب، فإن المعايير المذكورة أعلاه متوافقة فيزيائيًا مع بعضها البعض في معظم الحالات.
كانت سيقان أدوات NMTB تحتوي على مخروط 7 في 24، ولكنها كانت تحتوي أيضًا على ذيل (دليل) بقطر ثابت في نهاية الساق تم وصفه في براءة الاختراع لعام 1927.
مشتقات NMTB

أدت التعديلات اللاحقة في التصميم إلى إزالة الذيل (مما جعل ساق الأداة أقصر) وإضافة أخدود على شكل حرف V في الحافة لتسهيل تغيير الأدوات آليًا. بدأت التصاميم الحديثة باستخدام قضبان سحب كهربائية تُمسك بمسامير سحب (تُعرف أيضًا بمقابض التثبيت) مثبتة في ساق الأداة بدلاً من قضبان السحب الملولبة. يُمسك قضيب السحب الكهربائي بمسمار السحب بدلاً من تثبيته في ساق الأداة، مما يسمح بتغيير الأدوات آليًا بشكل أسرع.
أصبحت تصميمات حامل الأدوات الأكثر حداثة تُعرف باسم Caterpillar "V-Flange"، CAT، V-Flange، (ANSI B5.50)، وقد تم تدوين ذلك لاحقًا بموجب ISO 7388-1.
وتشمل المشتقات الأخرى ما يلي:
- SK (DIN ISO 7388-1) - مشابه جدًا ولكنه يتطلب تعديلات ليكون قابلاً للتبديل مع CAT-V/ANSI B5.50. كلا التصميمين مدرجان ضمن ISO 7388-1.
- المنظمة الدولية للمقاييس (ISO)، الدولية (INT)،
- معيار BT (MAS 403/ JIS B6339 / ISO 7388-2) هو معيار ياباني الأصل، مشتق من معيار ANSI B5.50. وهو تصميم حامل الأدوات الأكثر شيوعًا في شرق آسيا. كما أنه غير متوافق بسهولة مع نظام CAT-V. يمكن تركيبه يدويًا في مغزل CAT-V باستخدام محول سحب ذي خيوط مترية، ولكنه لا يعمل مع مبدلات الأدوات المستخدمة لهذا الغرض.
ومرة أخرى، توجد اختلافات طفيفة في الأدوات. [ 14 ] على الرغم من أن أبعاد المخروط الأساسية هي نفسها، إلا أن هناك اختلافات في الحواف، وأحجام الأخاديد على شكل حرف V، ومجاري مفاتيح القيادة، وأبعاد مسمار السحب؛ تستخدم الإصدارات الدولية أحجامًا مترية، وخيوط مسامير مترية على وجه الخصوص.
مدبب HSK



تم تطوير حوامل الأدوات HSK في أوائل التسعينيات. HSK تعني Hohlschaftkegel ؛ وهي كلمة ألمانية تعني "المخاريط ذات الساق المجوفة".
تميل المخاريط الحادة (مثل مخاريط NMTB ومشتقاتها) إلى فقدان الصلابة والدقة عند السرعات العالية، لأن سيقانها الصلبة أكثر صلابة من المغازل التي تُركّب فيها. تحت تأثير قوة الطرد المركزي العالية، يتمدد المغزل أكثر من حامل الأداة، مما يُغير الطول الكلي: أي أنه مع تمدد المغزل للخارج، يميل حامل الأداة إلى التحرك أعمق داخل المغزل على طول المحور z، مما قد يؤدي إلى إنتاج أجزاء خارجة عن نطاق التفاوت المسموح به. علاوة على ذلك، فإن أرق جزء من واجهة المغزل هو الكتف الأمامي، وهو الأكثر عرضة للتمدد. تتداخل هذه المنطقة مع الجزء الأكثر صلابة من الحامل حيث تكون القوى الشعاعية في أعلى مستوياتها. هذا يُقلل بشكل كبير من صلابة واجهة المغزل، مما يسمح بانحراف أكبر للحامل تحت حمل القطع، خاصة مع الأدوات الطويلة. قد "يتأرجح" الحامل أو "يتحرك" قليلاً من جانب إلى آخر، نتيجة التشوه المرن. عادةً ما يتسبب هذا في ضعف دقة الدوران، وزيادة الاهتزاز، وقصر عمر الأداة بشكل غير مناسب. في أقصى الحالات، يمكن أن يتسبب ذلك في تآكل الاحتكاك على سطح المغزل بسبب الحركة النسبية الطفيفة للحامل مقابل الواجهة الأنثوية.
يتميز ساق حامل HSK المجوف بأنه رقيق ومرن عمداً، مما يسمح له بالتمدد أكثر من المغزل والشد عند الدوران بسرعات عالية. علاوة على ذلك، يتميز حامل HSK بتلامس مزدوج: فهو يتصل بالمغزل من جهة الجزء المخروطي ومن أعلى الحافة، مما يقاوم الحركة المحورية عند حدوث التمدد الحراري أو قوة الطرد المركزي للمغزل.
تُستخدم هذه المرونة أيضًا لتوفير تحديد دقيق للموقع المحوري. يتميز حامل أدوات HSK بساق مخروطية وحافة ذات سطح تزاوج. الساق قصيرة (نصف طول المخاريط الأخرى في الآلات تقريبًا)، ذات مخروطية ضحلة، بنسبة 1:9.98 ونسبة 1:10 للمستقبل، [ 15 ] وهي أكبر قليلاً من أن تسمح للحافة بالاستقرار الكامل في التجويف. توفر الجدران الرقيقة والساق القصيرة والمخروطية الضحلة فتحة كبيرة في الجزء الخلفي من الأداة. يتناسب ظرف التثبيت القابل للتمدد مع هذه الفتحة، ويتصل بشطفة بزاوية 30 درجة داخل الساق. عند انكماش قضيب السحب، يتمدد ظرف التثبيت ويسحب الساق إلى داخل التجويف، ضاغطًا الساق حتى تستقر الحافة على الجزء الأمامي من المغزل. يوفر هذا اتصالًا قويًا ومتكررًا لأنه يستغل قوة الطرد المركزي داخل المغزل لتحقيق الأمان والصلابة. مع ازدياد قوى الطرد المركزي، فإن ظرف التثبيت المتمدد داخل HSK يجبر جدران ساق حامل الأداة على البقاء على اتصال بجدار المغزل.
طُوّر تصميم HSK كمعيار غير احتكاري. ضمّ فريق العمل الذي وضع معيار HSK ممثلين عن الأوساط الأكاديمية، ورابطة صناعة الأدوات الألمانية، ومجموعة من الشركات الدولية والمستخدمين النهائيين. وكانت النتيجة معايير DIN الألمانية 69063 للمغزل و69893 للساق. لم يتبنَّ فريق عمل HSK تصميمًا محددًا للمنتج، بل مجموعة من المعايير التي تُعرّف حوامل أدوات HSK لتطبيقات مختلفة. وحدّد الفريق ستة أشكال لساق HSK، بتسعة أحجام.
تُحدد المقاسات بقطر حافة الساق بالملليمترات. وتُؤخذ هذه الأقطار من سلسلة الأرقام المفضلة R10′ ، من 25 إلى 160 مم.
اليوم، يتم تحديد أشكال الساق بالأحرف من A إلى F و T. الاختلافات الرئيسية بين الأشكال هي مواقع فتحات القيادة، وفتحات تحديد موقع الماسك، وفتحات التبريد، ومساحة الشفة.
| D1 مم | النماذج | D2 مم | L1 مم | L2 مم | F1 مم | F5 مم | D8 | ب1 |
|---|---|---|---|---|---|---|---|---|
| 20 | هـ | 15.203 | 10 | 2.0 | 8 | - | - | - |
| 25 | بارِع | 19.006 | 13 | 2.5 | 10 | - | - | - |
| 32 | بارِع | 24.007 | 16 | 3.2 | 20 | 10.0 | 4.0 | 7.05 |
| 40 | بارِع | 30.007 | 20 | 4.0 | 20 | 10.0 | 4.6 | 8.05 |
| 50 | بارِع | 38.009 | 25 | 5.0 | 26 | 12.5 | 6.0 | 10.54 |
| 63 | بارِع | 48.010 | 32 | 6.3 | 26 | 12.5 | 7.5 | 12.54 |
| 80 | أ، ج | 60.012 | 40 | 8.0 | 26 | 16.0 | 8.5 | 16.04 |
| 100 | أ، ج | 75.013 | 50 | 10.0 | 29 | 16.0 | 12.0 | 20.02 |
| 125 | أ، ج | 95.016 | 63 | 12.5 | 29 | - | - | 25.02 |
| 160 | أ، ج | 120.016 | 90 | 16.0 | 31 | - | - | 30.02 |
| D1 مم | النماذج | D2 مم | L1 مم | L2 مم | F1 مم | D8 | ب1 |
|---|---|---|---|---|---|---|---|
| 25 | - | - | - | - | - | - | - |
| 32 | - | - | - | - | - | - | - |
| 40 | ب، د | 24.007 | 16 | 3.2 | 20 | 4.0 | 10 |
| 50 | ب، د، و | 30.007 | 20 | 4.0 | 26 | 4.6 | 12 |
| 63 | ب، د، و | 38.009 | 25 | 5.0 | 26 | 6.0 | 16 |
| 80 | ب، د، و | 48.010 | 32 | 6.3 | 26 | 7.5 | 18 |
| 100 | ب، د | 60.012 | 40 | 8.0 | 29 | 8.5 | 20 |
| 125 | ب، د | 75.013 | 50 | 10.0 | 29 | 12.0 | 25 |
| 160 | ب، د | 95.016 | 63 | 12.5 | 31 | 12.0 | 32 |
الشكل A هو الشكل الأساسي. أما ساق الشكل B فهو نوع مُعدّل لتطبيقات عزم الدوران العالي، ويتميز بحافة أكبر بمقاس واحد بالنسبة لقطر عموده. (وبالتالي، فإن ساق A-40 يتناسب مع مقبس B-50).
النموذجان C و D هما نسخ مبسطة من النموذجين A و B للاستخدام اليدوي، حيث تم حذف الميزات لاستيعاب مغيرات الأدوات التلقائية مثل الأخدود V وفتحات التوجيه المرتبطة به، وتجويف لشريحة RFID.
تتشابه الحواف والمخاريط من النوعين E و F مع النوعين A و B، ولكنها مصممة للتشغيل عالي السرعة للغاية (20000 دورة في الدقيقة وما فوق) للمواد الخفيفة عن طريق إزالة جميع الميزات غير المتماثلة لتقليل عدم التوازن والاهتزاز.
يتضمن كل من معيار ASME B5.62 "أدوات مخروطية مجوفة ذات تلامس بين الحافة والوجه" [ 17 ] ومعيار ISO 12164-3:2014 "أبعاد سيقان الأدوات الثابتة" [ 18 ] شكلاً إضافياً من النوع T، وهو متوافق ثنائي الاتجاه مع الشكل A، ولكنه يتميز بتفاوت أدق بكثير في عرض المفاتيح ومجاريها المستخدمة للمحاذاة الزاوية. وهذا يسمح بتثبيت أدوات المخرطة غير الدوارة بدقة. [ 19 ]
تعتمد وصلة HSK على مزيج من قوى التثبيت المحورية وتداخل ساق المخروط. تُولَّد هذه القوى وتُتحكَّم بها جميعها من خلال معايير تصميم المكونات المتصلة. يجب أن يكون لكل من الساق والمغزل مخروط متطابق بدقة وأسطح متعامدة مع محور المخروط. توجد عدة طرق لتثبيت HSK، وتستخدم جميعها آلية ما لتضخيم قوة تثبيت أجزاء الكوليت المتباعدة بالتساوي. عند تثبيت حامل الأداة في المغزل، تُنتج قوة السحب تلامسًا معدنيًا قويًا بين الساق والقطر الداخلي لوحدة التثبيت. يؤدي تطبيق قوة سحب إضافية إلى تثبيت العنصرين معًا بإحكام في وصلة ذات مستوى عالٍ من الصلابة المحورية والشعاعية. مع دوران أجزاء الكوليت، تكتسب آلية التثبيت قوة طرد مركزي. يستغل تصميم HSK قوة الطرد المركزي لزيادة قوة الوصلة. كما تتسبب قوة الطرد المركزي في انحراف الجدران الرقيقة للساق شعاعيًا بمعدل أسرع من جدران المغزل. يساهم ذلك في توفير اتصال آمن من خلال ضمان تلامس قوي بين ساق الأداة والمغزل. وتُعدّ صناعات السيارات والطيران من أكبر مستخدمي حوامل أدوات HSK. كما تشهد صناعة القوالب والأسطمبات استخدامًا متزايدًا لها.
لجنة الخدمة العامة
يشير اختصار PSC إلى "Polygonal Shank Conical" (ساق مخروطي متعدد الأضلاع). طُوّر هذا التصميم في الأصل عام 1989 على يد كين أندرسون، الذي كان يعمل لدى شركة ساندفيك كورومانت إيه بي السويدية المتخصصة في أدوات الآلات . وقدّمت ساندفيك هذا التصميم في معرض IMTS عام 1990 في شيكاغو، تحت العلامة التجارية "Capto". [ 20 ] في أوائل العقد الأول من القرن الحادي والعشرين، ومع اقتراب انتهاء صلاحية العديد من براءات الاختراع، واجهت ساندفيك احتمال إنتاج نسخ رديئة الجودة لا تتوافق بشكل جيد مع أدوات Capto التي سبق بيعها، وكذلك مع تلك التي ينتجها المرخص لهم. لذلك، سعت ساندفيك للحصول على شهادة اعتماد لهذا النوع من الوصلات من المنظمة الدولية للمعايير (ISO) في منتصف العقد الأول من القرن الحادي والعشرين. وفي عام 2007، نُشر تصميم PSC ضمن معيار ISO 26623. وبذلك، فإن حوامل الأدوات والمغازل المتوافقة مع معيار ISO 26623 متوافقة تمامًا مع أدوات Capto.
تتشابه وصلة PSC مع وصلة HSK في العديد من خصائص التصميم، مثل الساق المجوفة القصيرة، والتلامس الإضافي بين الحافة وسطح وصلة المغزل الأنثوية، والتثبيت بواسطة ظرف داخلي قابل للتمدد. مع ذلك، تتميز وصلة PSC بساق غير دائرية فريدة ذات مقطع عرضي يشبه مثلث رولكس بزوايا مشطوفة، بينما يكون التجويف المركزي أسطوانيًا. كما تتميز وصلة PSC بانحدار طفيف يبلغ 2.88 درجة في الساق المثلثة مقارنةً بـ 5.72 درجة (1:10) في وصلة HSK. وتتشابه وصلة PSC مع وصلات NMTB، وتختلف عن وصلة HSK، في محدودية عدد المقاسات المتطابقة تقريبًا في الشكل، نظرًا لتصميمها لتناسب نطاقًا أوسع من التطبيقات، مما يُحسّن من إمكانية التبادل.
يتم نقل عزم الدوران عن طريق الضغط على زوايا ساق المغزل، بدلاً من استخدام مفاتيح الدفع أو الاحتكاك بين المغزل والساق. بالإضافة إلى الصلابة المحورية والشعاعية، يوفر هذا التصميم دقةً أفضل في تكرار الزاوية وصلابةً التوائيةً محسّنة مقارنةً بالأسطح البينية الأخرى. تعمل الضغوط الناتجة عن عزم الدوران المطبق على تحسين الصلابة لأنها تُطبّق على مساحة أكبر بكثير من ساق المغزل. يسمح تصميم الساق المخروطي المدبب بتداخل طفيف مع المغزل بدلاً من الحاجة إلى خلوص للفك، مما يُحسّن دقة تكرار الزاوية.
تُعدّ تقنية PSC شائعة الاستخدام في مراكز الخراطة والطحن المركبة ذات محور دوران واحد ثلاثي أو رباعي المحاور، وكذلك في مخارط CNC البرجية، وذلك بفضل دقة تكرارها الزاوية الفائقة وصلابتها الالتوائية خارج المحور. تدعم هذه التقنية أدوات الخراطة الثابتة خارج المحور، وهي مناسبة أيضًا لمخارط البرج ذات عدد كبير من محطات الأدوات المُدارة. توفر هذه التقنية واجهة تغيير سريعة واحدة لكل من أدوات القطع المتحركة والثابتة. كما يمكنها استبدال أدوات القطع الثابتة التقليدية ذات الساق المربعة أو المستديرة، مما يُسرّع عملية الإعداد بشكل ملحوظ عند استبدال الأدوات المستهلكة. توفر تقنية PSC أداءً فائقًا لرؤوس التثقيب المتحركة، مما يُتيح معدلات تغذية أعلى وتشطيبات سطحية أفضل.
تتوفر PSC بالأحجام التالية:
- C3 (PSC32)
- C4 (PSC40)
- C5 (PSC50)
- C6 (PSC63)
- C8 (PSC80)
- C10 (PSC100)
R8

صُمم هذا المخروط من قِبل شركة بريدجبورت ماشينز لاستخدامه في آلات التفريز الخاصة بها. لا تُثبّت مخاريط R8 نفسها ذاتيًا، لذا فهي تتطلب قضيب سحب يمتد عبر المغزل إلى أعلى الآلة لمنع ارتخائها عند تعرضها لقوى جانبية. كما أنها مزودة بمفتاح (انظر الصورة) لمنع دورانها أثناء الإدخال والإخراج، على الرغم من أن المخروط هو الذي ينقل عزم الدوران أثناء الاستخدام. يبلغ قطر سن قضيب السحب عادةً 7/16 بوصة - 20 سنًا لكل بوصة ( UNF ). تبلغ زاوية المخروط 16°51′ (16.85°) بقطر خارجي 1.25 بوصة وطول 15/16 بوصة . [ 21 ] (المصدر: شركة بريدجبورت المصنعة). لا يُقاس قطر جزء التثبيت الموازي بأجزاء البوصة مثل الأبعاد الأخرى ، بل يتراوح بين 0.949 بوصة و0.9495 بوصة.
تُركّب الأدوات ذات المخروط R8 مباشرةً في مغزل الماكينة. تُستخدم كوليتات R8 عادةً لتثبيت الأدوات ذات السيقان الدائرية، مع إمكانية تثبيت أي شكل إذا كان الكوليت يحتوي على الشكل المطلوب. تتميز الكوليتات بفتحة دقيقة مزودة بفتحات ضغط محورية لتثبيت أدوات القطع، وهي مُسنّنة لقضيب السحب. يُستخدم نظام R8 عادةً مع كوليتات يتراوح قطرها بين 1/8 بوصة و 3/4 بوصة ، أو مع حوامل أدوات بنفس القطر أو أكبر قليلاً. تُوضع الكوليتات أو حوامل الأدوات مباشرةً في المغزل، ويُشدّ قضيب السحب في الجزء العلوي من الكوليت أو حامل الأداة من أعلى المغزل. قد تحتوي أدوات أخرى ، مثل ظروف المثقاب ، وقواطع الطيران، وقواطع الإدخال القابلة للفهرسة، وما إلى ذلك، على ساق مخروطية R8 مدمجة أو مُضافة إليها.
يُعدّ مخروط R8 شائعًا في مطاحن بريدجبورت والمطاحن البرجية المماثلة في الولايات المتحدة، أو في نسخ (شائعة جدًا) من هذه المطاحن من أماكن أخرى. ويعود انتشاره إلى حد كبير إلى نجاح بريدجبورت وغيرها من المطاحن التي صُممت على غراره بشكل وثيق واستمر إنتاجها طوال معظم القرن العشرين.
انظر أيضاً
مراجع
- ↑ تاريخ أدوات القطع من مورس مؤرشف في 10 مايو 2015 في Wayback Machine .
- ↑ شرام، م.؛ ويرتز، د.س.؛ هولزوارث، يو.؛ بيتو، ر.ب. (أبريل 2000). "وصلة مورس المخروطية في جراحة استبدال مفصل الورك المعيارية - تحليل ميكانيكي حيوي وتحليل استرجاعي". مجلة التكنولوجيا الطبية الحيوية (برلين) . 45 (4): 105-109 . doi : 10.1515/bmte.2000.45.4.105 . PMID 10829545. S2CID 21186374 .
- ↑ شافعي، حامد ر. (9 يوليو 2014). الدليل السريري والمخبري لدعامات زراعة الأسنان . جون وايلي وأولاده. ISBN 9781118928530.
- ↑ القاضي، آرثر دبليو (1940-1950). ممارسات ورش العمل الهندسية (طبعة جديدة ومنقحة ). كاكستون. المجلد الأول، ص 137.
- ↑ "نسخة مؤرشفة" (PDF) . مؤرشفة من الأصل (PDF) بتاريخ 30 ديسمبر 2019. تم الاطلاع عليها بتاريخ 30 ديسمبر 2019 .
{{cite web}}: CS1 maint: archived copy as title ( link ) - ↑ "أبعاد مخروط ظرف المثقاب" .
- ↑ "محاور ساق مخروطية الشكل لظرف المثقاب" (ملف PDF) . مؤرشف من الأصل (ملف PDF) بتاريخ 2 يوليو 2019. تم الاطلاع عليه بتاريخ 2 يوليو 2019 .
- ↑ زاوية المخروط هي 2 atan(7/48) .
- ↑ بورلينغيم، لوثر د. (ديسمبر 1918)، "معايير السيقان والمآخذ المخروطية الكبيرة" ، مجلة الجمعية الأمريكية للمهندسين الميكانيكيين ، 40 (12): 1014-1016 .
كما هو موضح في الجدول 1، تتراوح المخاريط المتعارف عليها للسيقان والمآخذ المستخدمة حاليًا من
نصف بوصة
إلى بوصة
واحدة
أو أكثر لكل قدم، مع ميل إلى استخدام مخروط أكثر حدة للأحجام الكبيرة مقارنةً بالأحجام الصغيرة، ربما لأن احتمالية الانزلاق الناتجة عن العمل مع المخاريط الصغيرة ليست كبيرة، ويكون "التعشيق" للمخروط عند دفعه في المأخذ كافيًا لضمان تثبيت فعال. في الأحجام الكبيرة، يجب توفير ألسنة أو نقرات للمساعدة في التثبيت، وفي الأحجام الأكبر، يلزم استخدام مفاتيح من نوع ما، لأنه ما لم تكن زاوية المخروط طفيفة جدًا، فإن الألسنة معرضة للالتواء والكسر. عند توفير وسائل مساعدة للقيادة، يمكن جعل التناقص أكثر حدة، مما يمنح ميزة إمكانية فصل الأجزاء بسهولة أكبر.
- ↑ أرميتاج وآخرون 1931 ، ص 3 ينص على أن "ساق الأداة الآن متصلة بإحكام بالمغزل، وتعمل الأجزاء المخروطية التكميلية على ضمان المحاذاة المحورية الدقيقة بينما تعمل المفاتيح والفتحات التكميلية على دفع ساق الأداة من المغزل في أي اتجاه من الدوران ويحتفظ قضيب السحب بساق الأداة مثبتة بإحكام في هذا الوضع."
- ↑ US 1794361 ، أرميتاج، جوزيف ب.؛ كيرني، إدوارد ج. وجريفز ، بنجامين ب . وآخرون، "مغزل وأداة آلة التفريز"، نُشر في 3 مارس 1931
- 1 2 أرميتاج وآخرون. 1931 ، ص. 2
- ↑ دليل الآلات ( الطبعة الثانية والعشرون)، دار النشر الصناعية، 1987، الصفحات 1748-1752 ، رقم ISBN 0-8311-1155-0
- 1 2 "سيقان أدوات الآلات (المخروطية)" .
- ↑ "واجهة مخروطية مجوفة مع سطح تلامس شفة - الجزء 2: أجهزة الاستقبال - الأبعاد" (ملف PDF) . مؤرشف من الأصل (ملف PDF) في 5 مايو 2024.
- 1 2 https://www.guhring.com/media/InteractiveCatalog/0liycdytcrk/index.html#p=288 ، مورد كتالوج جوهاينج
- ↑ أدوات مخروطية مجوفة ذات تلامس بين الحافة والوجه، ASME B5.62 ، الجمعية الأمريكية للمهندسين الميكانيكيين
- ↑ ISO 12164-3:2014 "واجهة مخروطية مجوفة مع سطح تلامس شفة - الجزء 3: أبعاد سيقان الأدوات الثابتة"
- ↑ "ما هو HSK-T؟" (ملف PDF) . شركة NT Tool. 9 أكتوبر 2014. تم الاطلاع عليه في 9 فبراير 2018 .
- ↑ "قوة المضلعات" . www.ctemag.com . تم الاطلاع عليه بتاريخ 22 مارس 2024 .
- ↑ أبعاد تفتق أداة الآلة: Bridgeport R8 & Deckel Int40
مصادر
- أدوات الآلات - المخاريط ذاتية التثبيت لسيقان الأدوات ، ISO، 1991، ISO 296:1991
روابط خارجية
- نظرة عامة على المخاريط الحديدية الجميلة
- حدد بسرعة نوع مخروط مورس الخاص بك
- "سيقان أدوات الآلات (المخروطية)" . www.tools-n-gizmos.com . تم الاطلاع عليه بتاريخ 25 يونيو 2025 .
- "أسئلة" . مؤرشف من الأصل بتاريخ 16 مارس 2011. تم الاطلاع عليه بتاريخ 25 يونيو 2025 .
- "المخاريط الحادة والمخاريط السريعة: AT3 وما تعنيه - شركة DL Industrial Supply Inc" . مؤرشف من الأصل في 8 يونيو 2013. تم الاطلاع عليه في 25 يونيو 2025 .
- أدوات الآلات
- أعمال النجارة
