صاروخ RIM-116 ذو الهيكل الدوار

صاروخ RIM -116 ذو الإطار الدوار ( RAM ) هو صاروخ أرض -جو صغير الحجم وخفيف الوزن، موجه بالأشعة تحت الحمراء ، وتستخدمه القوات البحرية الألمانية واليابانية واليونانية والتركية والكورية الجنوبية والسعودية والمصرية والمكسيكية والإماراتية والأمريكية . صُمم في الأصل واستُخدم بشكل أساسي كسلاح دفاع نقطي ضد الصواريخ المضادة للسفن . وكما يوحي اسمه، يدور صاروخ RAM أثناء طيرانه. في الواقع، يستخدم نظام تتبع الترددات الراديوية الخاص بالصاروخ مقياس تداخل ثنائي الهوائيات، قادر على قياس تداخل طور الموجات الكهرومغناطيسية في مستوى واحد فقط؛ ويسمح الدوران المستمر للصاروخ بالمسح في جميع الاتجاهات. إضافةً إلى ذلك، لا يتطلب الصاروخ سوى زوج واحد من أجنحة التوجيه الأمامية أثناء دورانه . [ 2 ] اعتبارًا من عام 2005وهو الصاروخ الوحيد التابع للبحرية الأمريكية الذي يعمل بهذه الطريقة. [ 3 ]

تُشكّل صواريخ الهيكل الدوار، إلى جانب نظام إطلاق الصواريخ الموجهة مارك 49 (GMLS) ومعدات الدعم، نظام أسلحة الصواريخ الموجهة رام مارك 31 (GMWS). تزن وحدة إطلاق الصواريخ الموجهة مارك 144 (GML) 5777 كيلوغرامًا (12736 رطلًا) وتتسع لـ 21 صاروخًا. لا يمكن للسلاح الأصلي استخدام مستشعراته الخاصة قبل الإطلاق، لذا يجب دمجه مع نظام القتال الخاص بالسفينة، والذي يوجه قاذفة الصواريخ نحو الأهداف. على السفن الأمريكية، يتم دمجه مع نظام الدفاع الصاروخي السطحي للسفن AN/SWY-2 (SDSMS) وأنظمة القتال القائمة على نظام الدفاع الذاتي للسفن (SSDS) مارك 1 أو مارك 2. ويجري تركيب نظام SeaRAM، وهو نسخة معدلة من قاذفة الصواريخ مزودة بمستشعرات مستقلة مشتقة من نظام فولكان فالانكس للدفاع القريب (CIWS )، على سفن القتال الساحلية من فئة إنديبندنس وبعض المدمرات من فئة أرلي بيرك .

تطوير

طُوِّر صاروخ RIM-116 من قِبَل قسمي بومونا وفالي سيستمز التابعين لشركة جنرال دايناميكس بموجب اتفاقية أُبرمت في يوليو 1976 مع الدنمارك وألمانيا الغربية (استحوذت شركة هيوز للطائرات لاحقًا على قسم الصواريخ في جنرال دايناميكس ، وهو اليوم جزء من شركة رايثيون ). انسحبت الدنمارك من البرنامج، لكن البحرية الأمريكية انضمت إليه كشريك رئيسي. خضع قاذف الصواريخ Mk 49 للتقييم على متن المدمرة الأمريكية ديفيد آر. راي  في أواخر ثمانينيات القرن العشرين. [ 3 ] بُنيت أول 30 صاروخًا في السنة المالية 1985، ودخلت الخدمة في 14 نوفمبر 1992 على متن المدمرة الأمريكية بيليليو  .

طُوّر نظام SeaRAM استجابةً للمخاوف بشأن أداء الأنظمة القائمة على المدافع ضد الصواريخ الحديثة المضادة للسفن التي تحلق على ارتفاع منخفض فوق سطح البحر. وقد صُمم كنظام دفاع ذاتي مكمل لنظام Phalanx. [ 4 ]

خدمة

يُستخدم نظام RIM-116 في العديد من السفن الحربية الأمريكية و30 سفينة حربية ألمانية. وستُجهز جميع السفن الحربية التابعة للبحرية الألمانية التي تم بناؤها حديثًا بنظام RAM، مثل الكورفيت الحديثة من فئة براونشفايغ.تُجهز كل سفينة من سفن البحرية اليونانية بقاذفتين لصواريخ رام. وقد جهزت البحرية اليونانية زوارق الهجوم السريع الجديدة من طراز سوبر فيتا (المعروفة أيضًا باسم فئة روسن ) وفرقاطات إف دي آي بصواريخ رام . ووقعت كوريا الجنوبية عقود ترخيص لإنتاج سفن الإنزال البرمائي التابعة لبحريتها من طراز كي دي إكس-2 ، وكي دي إكس-3 ، ودوكدو .[ 5 ]

البحرية الأمريكية

تعتزم البحرية الأمريكية شراء ما مجموعه حوالي 1600 صاروخ رام و115 منصة إطلاق لتجهيز 74 سفينة. ويُستخدم الصاروخ حاليًا على متن حاملة الطائرات من فئة جيرالد آر. فورد.حاملة طائرات من فئة نيميتزسفينة هجوم برمائية من فئة واسبسفينة هجوم برمائية من فئة أمريكاسفن نقل برمائية من فئة سان أنطونيو ، وسفن إنزال برمائية من فئة جزيرة ويدبيسفينة إنزال أحواض بناء السفن من فئة هاربرز فيري[ 6 ]

المتغيرات

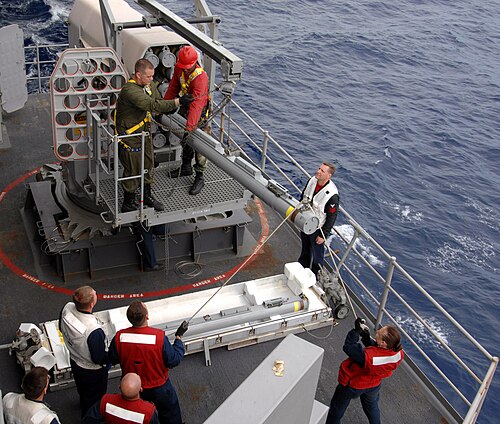

يتعامل البحارة مع نظام الصواريخ ذي الهيكل الدوار على متن حاملة الطائرات يو إس إس هاري إس ترومان من فئة نيميتز .
أطلقت حاملة الطائرات يو إس إس ثيودور روزفلت  صاروخاً من طراز رولينج إيرفريم (RAM).
حاملة الطائرات الأمريكية "يو إس إس أمريكا" (LHA 6) تطلق صاروخ "ريم-116" ذو الإطار الدوار

الكتلة 0

النسخة الأصلية من الصاروخ، المسماة بلوك 0 ، مبنية على صاروخ جو-جو من طراز AIM-9 سايدويندر، حيث استُخدم محركه الصاروخي وصماماته ورأسه الحربي . صُممت صواريخ بلوك 0 في البداية للتتبع الإشعاع المنبعث من الهدف (مثل الرادار النشط لصاروخ مضاد للسفن قادم )، ثم تتحول إلى باحث بالأشعة تحت الحمراء مُشتق من باحث صاروخ FIM-92 ستينغر للتوجيه النهائي. في تجارب الإطلاق، حققت صواريخ بلوك 0 معدلات إصابة تجاوزت 95%.

الكتلة 1

يُعدّ صاروخ Block 1 (RIM-116B) نسخةً مُحسّنة من صاروخ RAM، حيث أُضيف إليه نظام توجيه بالأشعة تحت الحمراء فقط، مما يُمكّنه من اعتراض الصواريخ التي لا تُصدر أي إشارات رادار . وقد احتفظ الصاروخ بقدرات التوجيه الراداري الخاصة بنسخة Block 0 .

الكتلة 2

يُعدّ صاروخ Block 2 (RIM-116C) نسخةً مُطوّرة من صاروخ RAM، ويهدف إلى مواجهة صواريخ مضادة للسفن أكثر قدرة على المناورة بفعالية أكبر، وذلك من خلال نظام تحكم مستقل رباعي المحاور، وزيادة قدرة محرك الصاروخ إلى قطر 15.8  سم (6.25 بوصة )، وتحسين باحث الترددات الراديوية السلبي، وتطوير مكونات الباحث بالأشعة تحت الحمراء، بالإضافة إلى نظام حركي متطور. [ 7 ] [ 8 ] في 8 مايو 2007، منحت البحرية الأمريكية شركة Raytheon Missile Systems  عقد تطوير بقيمة 105 ملايين دولار. وكان من المتوقع اكتمال التطوير بحلول ديسمبر 2010. وبدأ الإنتاج الأولي منخفض المعدل (LRIP) في عام 2012. [ 9 ]

تم طلب 51 صاروخًا في البداية. في 22 أكتوبر 2012، أكمل نظام RAM Block 2 رحلته التجريبية الثالثة الموجهة، حيث أطلق صاروخين في وابل واحد وأصاب الهدف مباشرة، وذلك للتحقق من قدرات النظام في القيادة والتحكم، والأداء الحركي، ونظام التوجيه، وقدرات هيكل الطائرة. كان من المقرر أن تسلم شركة رايثيون 25 صاروخًا من طراز Block 2 خلال مرحلة الاختبار المتكامل للبرنامج. [ 10 ] [ 11 ] تم تسليم نظام RAM Block 2 إلى البحرية الأمريكية في أغسطس 2014، [ 12 ] مع توقع شراء 502 صاروخًا خلال الفترة من 2015 إلى 2019. [ 13 ] تم تحقيق الجاهزية التشغيلية الأولية (IOC) لنظام RAM Block 2 في 15 مايو 2015. [ 14 ]

في أوائل عام 2018 وافقت وزارة الخارجية الأمريكية على بيع RIM-116 Block II للبحرية المكسيكية لاستخدامها في فرقاطات تصميم سيجما المستقبلية ، والتي تم بناء أولها بشكل مشترك بواسطة Damen Schelde Naval Shipbuilding وتم إطلاقها في نوفمبر 2018. [ 15 ] [ 16 ]

المبنى 2ب

في مؤتمر المحيطين الهندي والهادئ 2025 في سيدني، صرّح ممثل شركة رايثيون أستراليا، في مقابلة مع موقع "نافال نيوز"، بأنّ صاروخ "بلوك 2 بي" جاهز للعمل ومُقدّم للبحرية الملكية الأسترالية كجزء من مشروع "موغامي المُحسّن". وفي المقابلة نفسها، ذكر ممثل رايثيون أستراليا أنّ المدى المُعلن لصاروخ "بلوك 2 بي" هو 10 أميال بحرية. [ 17 ]

وضع HAS

في عام 1998، وقّعت وزارتا الدفاع في ألمانيا والولايات المتحدة مذكرة تفاهم لتحسين النظام بحيث يمكنه أيضاً الاشتباك مع ما يُسمى بـ"HAS"، أي المروحيات والطائرات والأهداف السطحية . وبعد تطويره، لم يتطلب تحديث نظام HAS سوى تعديلات برمجية يمكن تطبيقها على جميع صواريخ RAM من الجيل الأول.

سي رام

نظام SeaRAM على متن السفينة يو إس إس كانبرا (LCS 30)

يجمع نظام سلاح SeaRAM بين نظام الرادار والنظام الكهروضوئي [ 3 ] الخاص بنظام Phalanx CIWS Mk-15 Block 1B (CRDC) مع قاذفة صواريخ RAM ذات 11 خلية، ليُنتج نظامًا ذاتيًا لا يحتاج إلى أي معلومات خارجية للتصدي للتهديدات. ومثل نظام Phalanx، يمكن تركيب SeaRAM على أي فئة من السفن. وبفضل سهولة التركيب، يتميز SeaRAM بسهولة تركيبه نسبيًا، حيث صرّحت شركة Raytheon بأن SeaRAM "يتناسب تمامًا مع مساحة تركيب Phalanx على متن السفينة، ويستخدم نفس الطاقة، ويتطلب الحد الأدنى من التعديلات على متن السفينة". في عام 2008، تم تسليم أول نظام SeaRAM ليتم تركيبه على متن حاملة الطائرات USS Independence  . [ 18 ]

اعتبارًا من ديسمبر 2013تم تجهيز كل سفينة من فئة إندبندنس بنظام SeaRAM واحد. [ 19 ] في أواخر عام 2014، كشفت البحرية أنها اختارت تركيب نظام SeaRAM على سفن القتال السطحية الصغيرة (LCS) اللاحقة. [ 20 ] ابتداءً من نوفمبر 2015، أكملت البحرية تركيب نظام SeaRAM على أول مدمرة من أصل أربع مدمرات من فئة أرلي بيرك[ 21 ] ستزود سفن SeaRAM البحرية الملكية السعودية بسفن القتال السطحية متعددة المهام (MMSC) القائمة على سفن القتال الساحلية من فئة Freedom . [ 22 ]

الخصائص العامة

الوظيفة الأساسية: صاروخ أرض-جو. المقاول: رايثيون ، ديهل بي جي تي ديفنس بلوك 1

  • الطول: 2.79 متر (9 أقدام وبوصتان )
  • القطر: 127 مم (5.0 بوصة)
  • طول الزعانف: 434 مم (1 قدم 5.1 بوصة)
  • السرعة: ماخ 2.0+
  • الرأس الحربي: 11.3 كجم (24.9 رطل) شظايا الانفجار مع 7.9 رطل (3.6 كجم) من المتفجرات شديدة الانفجار [ 23 ]
  • وزن الإطلاق: 73.5 كجم (162 رطلاً)
  • المدى: 10 كم (6.2 ميل)
  • نظام التوجيه: ثلاثة أوضاع - التوجيه السلبي بترددات الراديو/الأشعة تحت الحمراء، أو الأشعة تحت الحمراء فقط، أو الوضع المزدوج للأشعة تحت الحمراء (التوجيه بترددات الراديو والأشعة تحت الحمراء).
  • تكلفة الوحدة: 998,000 دولار
  • تاريخ النشر: 1992

الكتلة 1أ [ 7 ]

  • الطول: 9.3 قدم (2.83 متر)
  • القطر: 5 بوصات (12.70 سم)
  • طول الجناحين:  17.5 بوصة (44.45 سم)
  • الوزن: 164 رطلاً (74.4 كجم)
  • تاريخ النشر: أغسطس 1999

الكتلة 2 [ 7 ]

  • الطول: 9.45 قدم (2.88 متر)
  • القطر: 6.25 بوصة (15.88 سم)
  • طول الجناح:  12.65 بوصة (32.13 سم)
  • الوزن: 194.4 رطل (88.2 كجم)
  • تاريخ النشر: مايو 2015

المشغلون

المشغلون الحاليون

خريطة توضح مشغلي RIM-116 باللون الأزرق

المشغلون المستقبليون

أعلنت وزارة الدفاع الهولندية في 14 يناير 2021 أنها ترغب في شراء صاروخ رولينج إيرفريم لتحديث عدد من سفنها، بما في ذلك سفن الإنزال HNLMS روتردام و HNLMS يوهان دي ويت ، وسفينة الدعم HNLMS كاريل دورمان وفرقاطاتها الجديدة المضادة للغواصات. [ 27 ]

في 28 يونيو 2024، نشرت الحكومة الكندية، عند إعلانها عن مدمرات فئة ريفر، صحيفة حقائق تُظهر صاروخ رولينج إيرفريم، الذي سيحل محل صاروخ كام الذي تم اختياره سابقًا لدور الدفاع القريب. [ 28 ]

ستستخدم البحرية الملكية الأسترالية نظام SeaRAM كنظام دفاع جوي قريب المدى (CIWS) لفرقاطتها متعددة الأغراض ، وتدرس إدخال نظام RAM ليحل محل نظام Phalanx الموجود في الخدمة، حيث ستكون فرقاطات فئة Hunter أول سفينة حربية جديدة مزودة بقاذفة Mk144 منذ البداية. [ 29 ]
