نظام فالانكس سي آي دبليو إس

📅 آخر تحديث: ٢٩ يوليو ٢٠٢٦
✍️ نُشر في: ٢٩ يوليو ٢٠٢٦
📷 يحتوي على 36 صور
الموسوعة الحرة

نظام فالانكس للدفاع القريب ( Phalanx CIWS ) هو نظام آلي للدفاع القريب يعتمد على مدفع، مصمم لحماية السفن الحربية من التهديدات القادمة مثل الطائرات والصواريخ والقوارب الصغيرة. صُمم وصُنع من قبل شركة جنرال دايناميكس، قسم بومونا ، [ 3 ] والتي أصبحت لاحقًا جزءًا من شركة رايثيون . يتكون نظام فالانكس من مدفع فولكان عيار 20 ملم (0.8 بوصة) موجه بالرادار ، مثبت على قاعدة دوارة، وقد استخدمته البحرية الأمريكية والقوات البحرية لـ 15 دولة أخرى. تنشره البحرية الأمريكية على جميع فئات سفن القتال السطحية، باستثناء المدمرة من فئة زوموالت وسفينة النقل البرمائية من فئة سان أنطونيو . [ 4 ] ومن بين المستخدمين الآخرين البحرية الملكية البريطانية ، والبحرية الملكية الأسترالية ، والبحرية الملكية النيوزيلندية ، والبحرية الملكية الكندية ، وخفر السواحل الأمريكي .

تم تطوير نسخة برية، هي نظام أسلحة فالانكس البري (LPWS)، وهو جزء من نظام مكافحة الصواريخ والمدفعية وقذائف الهاون ( C-RAM). [ 5 ] وقد تم نشره لمواجهة هجمات الصواريخ والمدفعية وقذائف الهاون خلال انسحاب الولايات المتحدة من أفغانستان عام 2021. [ 6 ] [ 7 ] كما تستخدم البحرية الأمريكية نظام SeaRAM ، الذي يجمع بين صاروخ RIM-116 ذي الإطار الدوار وأجهزة استشعار مبنية على نظام فالانكس.

تاريخ

تم تطوير نظام فالانكس للأسلحة القريبة (CIWS) كخط الدفاع الأخير للأسلحة الآلية (الدفاع النهائي أو الدفاع النقطي) ضد جميع التهديدات الواردة، بما في ذلك الصواريخ المضادة للسفن (AShMs أو ASMs)، والطائرات بما في ذلك الطائرات عالية التسارع والطائرات البحرية المناورة، والقوارب الصغيرة.

عُرض أول نموذج أولي للنظام على البحرية الأمريكية لتقييمه على متن المدمرة يو إس إس كينغ  عام 1973، وتبيّن أن هناك حاجة إلى مزيد من العمل لتحسين الأداء والموثوقية. لاحقًا، أكمل نموذج فالانكس التشغيلي بنجاح اختباره وتقييمه التشغيلي على متن المدمرة يو إس إس بيغلو  عام 1977. [ 2 ] تجاوز النموذج مواصفات الصيانة التشغيلية والموثوقية والتوافر. أعقب ذلك تقييم ناجح آخر، وتمت الموافقة على إنتاج نظام السلاح عام 1978. بدأ إنتاج فالانكس بطلبات لـ 23 نظامًا للبحرية الأمريكية و14 نظامًا عسكريًا أجنبيًا. كانت حاملة الطائرات يو إس إس كورال سي  أول سفينة مجهزة بالكامل عام 1980. بدأت البحرية الأمريكية بوضع أنظمة CIWS على السفن غير القتالية عام 1984.

تصميم

نموذج أولي لمنظومة فالانكس على مؤخرة حاملة الطائرات يو إس إس كينغ  عام 1973
السفينة الأمريكية السابقة "يو إس إن إس ساتورن" أثناء تدريب على إغراقها، أصيبت بقذائف أُطلقت من نظام "إم كي-15 فالانكس سي آي دبليو إس" الموجود على متن المدمرة "يو إس إس ميتشر".

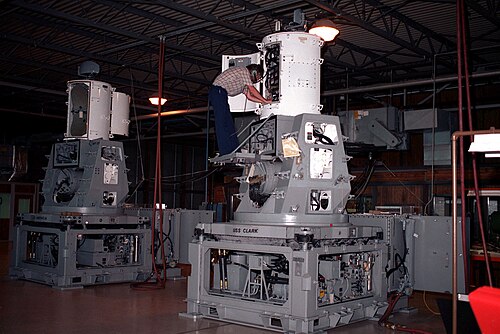

يقوم فني بفحص جهاز إرسال الرادار ومجموعات الميكروويف لنظام فالانكس للدفاع الجوي القريب؛ كما يظهر ( أعلى اليسار ) رادار البحث، مع رادار التتبع العمودي أسفله.

يعتمد النظام على مدفع فولكان الدوار M61 عيار  20 ملم ، المستخدم من قبل الجيش الأمريكي على طائرات تكتيكية مختلفة منذ عام 1959، والمتصل بنظام رادار للتحكم في إطلاق النار يعمل بنطاق Ku لرصد الأهداف وتتبعها. جُمع هذا النظام المُجرَّب مع قاعدة مُصممة خصيصًا، قادرة على الارتفاع والدوران بسرعة عالية، لتتبع الأهداف القادمة. تُعد القاعدة وحدة متكاملة تمامًا، إذ تضم المدفع ونظام التحكم الآلي في إطلاق النار وجميع المكونات الرئيسية الأخرى، مما يُمكّنها من البحث عن الأهداف واكتشافها وتتبعها والاشتباك معها وتأكيد إصابتها تلقائيًا باستخدام نظام الرادار المُتحكم به حاسوبيًا. بفضل هذه الطبيعة المتكاملة، يُعد نظام فالانكس مثاليًا لسفن الدعم، التي تفتقر إلى أنظمة استهداف متكاملة، وعادةً ما تكون أجهزة الاستشعار لديها محدودة. تتراوح كتلة الوحدة بأكملها بين 5600 و 6100 كيلوغرام (12400 إلى 13500 رطل ) .

بسبب شكل قبة الرادار المميزة التي تشبه البرميل وتشغيلها الآلي، تُلقب وحدات فالانكس CIWS أحيانًا بـ " R2-D2 " نسبةً إلى الروبوت من أفلام حرب النجوم . [ 8 ] [ 9 ]

ترقيات

تم تطوير نظام فالانكس عبر عدة تكوينات. كان التكوين الأساسي (الأصلي) هو بلوك 0، المُجهز بإلكترونيات الحالة الصلبة من الجيل الأول، وذو قدرة محدودة ضد الأهداف السطحية. حسّن التحديث بلوك 1 (1988) الرادار والذخيرة وقوة الحوسبة ومعدل إطلاق النار، وزاد من أقصى زاوية ارتفاع للاشتباك إلى +70 درجة. كان الهدف من هذه التحسينات زيادة قدرة النظام على مواجهة الصواريخ الروسية المضادة للسفن الأسرع من الصوت. أدخل بلوك 1A نظام حاسوب جديدًا لمواجهة الأهداف الأكثر قدرة على المناورة. أضاف بلوك 1B PSuM (وضع فالانكس السطحي، 1999) مستشعرًا بالأشعة تحت الحمراء للرؤية الأمامية (FLIR) لجعل السلاح فعالًا ضد الأهداف السطحية. [ 10 ] طُوّر هذا الملحق لتوفير الحماية للسفن ضد تهديدات السفن الصغيرة وغيرها من "العوامات" في المياه الساحلية ، ولتحسين أداء السلاح ضد الطائرات البطيئة التي تحلق على ارتفاعات منخفضة. تُعدّ قدرة نظام التصوير الحراري بالأشعة تحت الحمراء مفيدةً أيضاً ضد الصواريخ منخفضة الرؤية، ويمكن ربطها بنظام صاروخ RIM-116 ذي الإطار الدوار (RAM) لزيادة مدى ودقة الاشتباك مع هذا الصاروخ. كما يُمكّن نظام Block 1B المشغل من تحديد التهديدات واستهدافها بصرياً. [ 10 ]

منذ نهاية السنة المالية 2015، قامت البحرية الأمريكية بتحديث جميع أنظمة فالانكس إلى النسخة بلوك 1B. بالإضافة إلى مستشعر التصوير الحراري بالأشعة تحت الحمراء (FLIR)، تتضمن النسخة بلوك 1B نظام تتبع فيديو آلي، وسبطانات مدافع محسّنة (OGB)، وذخائر معززة الفتك (ELC) لتعزيز القدرات ضد التهديدات غير المتكافئة، مثل الزوارق السطحية الصغيرة سريعة المناورة، والطائرات البطيئة ذات الأجنحة الثابتة والدوارة، والطائرات المسيّرة . يُحسّن مستشعر التصوير الحراري بالأشعة تحت الحمراء الأداء ضد صواريخ كروز المضادة للسفن، بينما توفر السبطانات المحسّنة وذخائر معززة الفتك تشتتًا أدق ومدى إصابة أولية أكبر؛ صُممت ذخيرة Mk 244 ELC خصيصًا لاختراق الصواريخ المضادة للسفن بفضل قذيفة خارقة من التنجستن أثقل بنسبة 48% وقطعة أنفية من الألومنيوم. ومن بين التحديثات الأخرى للنظام رادار فالانكس 1B الأساسي 2 لتحسين أداء الكشف، وزيادة الموثوقية، وتقليل الصيانة. كما أنه مزود بوضع سطحي لتتبع التهديدات وكشفها وتدميرها بالقرب من سطح الماء، مما يعزز القدرة على الدفاع ضد زوارق الهجوم السريع والصواريخ منخفضة التحليق. اعتبارًا من عام 2019، تم تركيب ترقية الرادار Baseline 2 على جميع سفن البحرية الأمريكية المجهزة بنظام فالانكس. [ 11 ] ويُستخدم نظام Block 1B أيضًا من قبل بحريات أخرى، مثل كندا والبرتغال واليابان ومصر والبحرين والمملكة المتحدة . [ 12 ]

صيانة واختبار إطلاق النار الحي لنظام فالانكس CIWS التابع للبحرية الأمريكية

في أبريل 2017، اختبرت شركة رايثيون مدفعًا كهربائيًا جديدًا لنظام فالانكس، يسمح للنظام بإطلاق النار بمعدلات متفاوتة لتوفير الذخيرة. يستبدل التصميم الجديد المحرك الهوائي والضاغط وخزانات التخزين، مما يقلل وزن النظام بمقدار 82 كيلوغرامًا (180 رطلاً) مع زيادة الموثوقية وخفض تكاليف التشغيل. [ 13 ]

عملية

صُمم نظام الدفاع القريب (CIWS) ليكون خط الدفاع الأخير ضد الصواريخ المضادة للسفن. وبسبب معايير تصميمه، فإن مداه الفعال قصير جدًا مقارنةً بمدى الصواريخ المضادة للسفن الحديثة، حيث يتراوح بين 1 و5 أميال بحرية (2 إلى 9 كيلومترات) . يتحرك حامل المدفع بسرعة عالية جدًا وبدقة متناهية. ويتطلب النظام الحد الأدنى من المدخلات من السفينة، مما يجعله قادرًا على العمل حتى في حال تعرض السفينة لأضرار محتملة.

المدخلات الوحيدة المطلوبة للتشغيل هي طاقة كهربائية ثلاثية الأطوار بجهد 440 فولت تيار متردد بتردد 60 هرتز ، وماء (لتبريد الإلكترونيات). ولتشغيل النظام بكامل طاقته، بما في ذلك بعض الوظائف غير الأساسية، فإنه يحتوي أيضًا على مدخلات لاتجاه البوصلة الحقيقي للسفينة، وجهد 115 فولت تيار متردد لنظام WinPASS الفرعي. نظام WinPASS (نظام تحليل وتخزين المعلمات القائم على نظام ويندوز) هو حاسوب ثانوي مُدمج في محطة التحكم المحلية، يُمكّن الفنيين من إجراء اختبارات متنوعة على أجهزة وبرامج النظام لأغراض الصيانة واستكشاف الأعطال وإصلاحها. كما يقوم النظام بتخزين البيانات من أي عمليات يُجريها النظام، بحيث يُمكن تحليلها لاحقًا.

الأنظمة الفرعية للرادار

يحتوي نظام الدفاع الجوي القريب (CIWS) على هوائيين يعملان معًا لاستهداف الأهداف. يقع الهوائي الأول، المخصص للبحث، داخل غطاء الرادار على مجموعة التحكم بالأسلحة (أعلى الجزء المطلي باللون الأبيض). يوفر نظام البحث معلومات عن اتجاه الهدف، والمدى، والسرعة، والارتفاع، والارتفاع للأهداف المحتملة إلى حاسوب نظام الدفاع الجوي القريب. تُحلل هذه المعلومات لتحديد ما إذا كان ينبغي على النظام استهداف الهدف المكتشف. بمجرد أن يحدد الحاسوب هدفًا صالحًا (انظر التفاصيل أدناه)، يتحرك النظام لمواجهة الهدف ثم يُسلمه إلى هوائي التتبع على بُعد حوالي 8 كيلومترات (4.5 ميل بحري ) . يتميز هوائي التتبع بدقة عالية جدًا، ولكنه يغطي مساحة أصغر بكثير. يراقب نظام التتبع الهدف حتى يحدد الحاسوب أن احتمالية الإصابة الناجحة في أعلى مستوياتها، ثم، بناءً على ظروف المشغل، يُطلق النظام النار تلقائيًا على بُعد حوالي كيلومترين (ميل بحري واحد ) أو يُوصي المشغل بإطلاق النار. أثناء إطلاق 75 طلقة في الثانية، يتتبع النظام الطلقات الصادرة ويُوجهها نحو الهدف. [ 14 ]

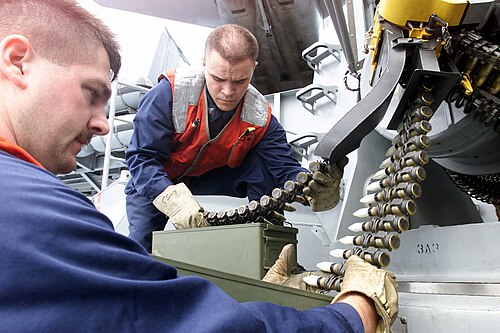

يقوم بحارة البحرية الأمريكية بتحميل ذخيرة التنجستن (الرصاصات البيضاء على اليمين) وتفريغ الذخيرة الوهمية (على اليسار).

نظام مناولة الأسلحة والذخيرة

كانت منصات نظام الدفاع القريب من الفئة 0 (التي تعمل بنظام هيدروليكي) تطلق النار بمعدل 3000 طلقة في الدقيقة، وتحتوي على 989 طلقة في مخزنها الأسطواني. [ 3 ] كما كانت منصات نظام الدفاع القريب من الفئة 1 (التي تعمل بنظام هيدروليكي) تطلق النار بمعدل 3000 طلقة في الدقيقة، مع مخزن أسطواني موسع يتسع لـ 1550 طلقة. أما منصات نظام الدفاع القريب من الفئة 1A وما بعدها (التي تعمل بنظام هوائي) فتطلق النار بمعدل 4500 طلقة في الدقيقة، مع مخزن يتسع لـ 1550 طلقة. تبلغ سرعة الطلقات حوالي 1100 متر في الثانية . وتتكون هذه الطلقات من قذائف خارقة للدروع مصنوعة من التنجستن أو اليورانيوم المنضب مع غلاف بلاستيكي قابل للاستبدال . صُممت قذائف نظام فالانكس للدفاع الجوي القريب عيار 20 ملم لتدمير هيكل الصاروخ وجعله غير انسيابي، مما يقلل من شظايا المقذوف المتفجر إلى أدنى حد، وبالتالي يقلل الأضرار الثانوية إلى أدنى حد. يحتوي نظام مناولة الذخيرة على نظامي سير ناقل. ينقل الأول القذائف من مخزن الذخيرة إلى المدفع، بينما ينقل الثاني القذائف الفارغة أو غير المستخدمة إلى الطرف الآخر من المخزن.

تتكون قذائف APDS عيار 20  ملم من رأس خارق للدروع بقطر 15 ملم (0.59 بوصة) مغلف بغلاف بلاستيكي، ودافع معدني خفيف الوزن. [ 15 ] تبلغ تكلفة القذيفة الواحدة التي يطلقها مدفع فالانكس حوالي 30 دولارًا، وعادةً ما يطلق المدفع 100 قذيفة أو أكثر عند الاشتباك مع هدف.

تحديد هدف الاتصال بنظام CIWS

لا يتعرف نظام CIWS على تعريف الصديق والعدو (IFF). يعتمد نظام CIWS فقط على البيانات التي يجمعها في الوقت الفعلي من أجهزة الرادار لتحديد ما إذا كان الهدف يمثل تهديدًا والاشتباك معه. يجب أن يستوفي الهدف معايير متعددة حتى يعتبره نظام CIWS هدفًا. تشمل هذه المعايير ما يلي:

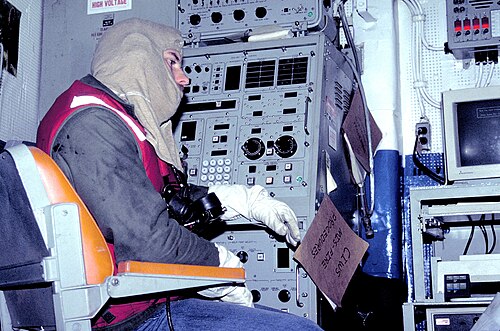

يجلس بحار عند لوحة التحكم المحلية لنظام الدفاع الجوي القريب (CIWS) أثناء تدريب على حالة التأهب العامة.
  1. هل يزداد مدى الهدف أم ينقص بالنسبة للسفينة؟ يرصد رادار البحث الخاص بنظام الدفاع الجوي القريب (CIWS) الأهداف البعيدة ويتجاهلها. ولا يهاجم نظام الدفاع الجوي القريب (CIWS) الهدف إلا إذا كان يقترب من السفينة.
  2. هل يستطيع الهدف المناورة لضرب السفينة؟ إذا لم يكن الهدف متجهاً مباشرةً نحو السفينة، يقوم نظام الدفاع القريب (CIWS) بدراسة اتجاهه بالنسبة للسفينة وسرعته، ثم يقرر ما إذا كان بإمكانه القيام بمناورة لضرب السفينة.
  3. هل يتحرك الهدف ضمن نطاق السرعات الدنيا والقصوى؟ يتمتع نظام CIWS بالقدرة على الاشتباك مع أهداف تتحرك بسرعات متفاوتة، إلا أن هذا النطاق ليس غير محدود. للنظام حد أقصى لسرعة الهدف، فإذا تجاوزت سرعة الهدف هذا الحد، لا يشتبك معه النظام. كما أن له حدًا أدنى لسرعة الهدف، فلا يشتبك مع أي هدف تقل سرعته عن هذا الحد. ويمكن للمشغل ضبط الحدين الأدنى والأقصى ضمن حدود النظام.

توجد العديد من الأنظمة الفرعية الأخرى التي تعمل معًا لضمان التشغيل السليم، مثل أنظمة التحكم البيئي، وجهاز الإرسال، والتحكم في حركة الحامل، والتحكم في الطاقة وتوزيعها، وما إلى ذلك. ويستغرق تدريب فني على صيانة وتشغيل وإصلاح نظام الدفاع الجوي القريب (CIWS) من ستة إلى ثمانية أشهر.

الحوادث

حوادث تدريب الطائرات بدون طيار

في العاشر من فبراير عام ١٩٨٣، كانت المدمرة الأمريكية "يو إس إس أنترم"  تُجري تدريباً بالذخيرة الحية قبالة الساحل الشرقي للولايات المتحدة باستخدام منظومة "فالانكس" ضد طائرة مسيّرة. ورغم نجاح الاشتباك مع الطائرة المسيّرة من مسافة قريبة، إلا أن حطامها ارتدّ عن سطح البحر وارتطم بالسفينة، مما تسبب في أضرار جسيمة ونشوب حريق نتيجة الوقود المتبقي في الطائرة المسيّرة، وأدى إلى مقتل مدرب مدني كان على متن السفينة.

في 13 أكتوبر 1989، كانت المدمرة الأمريكية "إل باسو"  تُجري تدريبًا بالذخيرة الحية قبالة الساحل الشرقي للولايات المتحدة باستخدام نظام "فالانكس" ضد طائرة مسيّرة. تم الاشتباك مع الطائرة بنجاح، ولكن مع سقوطها في البحر، أعاد نظام "فالانكس" الاشتباك معها باعتبارها تهديدًا مستمرًا لـ "إل باسو" . أصابت قذائف من نظام "فالانكس" جسر المدمرة الأمريكية " إيو جيما"  ، مما أسفر عن مقتل ضابط وإصابة ضابط صف. [ 16 ]

الحرب الإيرانية العراقية

انزلق ستارك بعد تعرضه للضرب.

في 17 مايو 1987، خلال الحرب الإيرانية العراقية ، التي كانت الولايات المتحدة تراقبها كطرف غير مقاتل، أطلقت مقاتلة عراقية من طراز داسو ميراج إف 1 [ 17 ] صاروخين من طراز إكسوسيت على ما اعتبر هدفًا مناسبًا، ولكنه كان الفرقاطة الأمريكية يو إس إس ستارك  .

بقي نظام فالانكس للدفاع القريب في وضع الاستعداد، ولم تكن أنظمة مارك 36 المضادة للصواريخ قصيرة المدى مُفعّلة، إذ لم يكن متوقعًا وقوع أي هجوم. أصاب الصاروخان الجانب الأيسر من السفينة قرب الجسر. قُتل 37 فردًا من البحرية الأمريكية وأُصيب 21 آخرون. اعتذر العراق ودفع تعويضات عن هذا الهجوم غير المقصود. [ 18 ]

الهجوم الصاروخي العراقي في حرب الخليج عام 1991

في 25 فبراير 1991، خلال حرب الخليج الأولى ، كانت الفرقاطة الأمريكية "يو إس إس جاريت"  ، المجهزة بنظام فالانكس، على بعد أميال قليلة من البارجة الأمريكية " يو إس إس ميسوري"  والمدمرة الملكية البريطانية "إتش إم إس غلوستر"  . أطلقت بطارية صواريخ عراقية صاروخين مضادين للسفن من طراز "سيلكورم" (يُشار إليهما غالبًا باسم " سيرساكر "). ردت "ميسوري" بإطلاق صواريخها المضادة للسفن من طراز "إس آر بي أو سي ". رصد نظام فالانكس على متن " جاريت" ، الذي كان يعمل في وضع تحديد الأهداف التلقائي، صواريخ " ميسوري " المضادة للسفن، وأطلق وابلًا من الصواريخ، أصابت أربعة منها "ميسوري" ، على بعد يتراوح بين 2 و 3 أميال بحرية (ما يقارب 3.5 إلى 5.5 كيلومترات ) من "جاريت" في ذلك الوقت. لم تُسجل أي إصابات على متن "ميسوري" ، ودُمرت الصواريخ العراقية بصواريخ "سي دارت" التي أطلقتها "غلوستر " . [ 19 ]

إطلاق نار عرضي في بيرل هاربر

في 5 مايو 1994، أطلق نظام فالانكس على الجانب الأيسر من حاملة الطائرات يو إس إس ليك إيري قذيفتين من اليورانيوم المنضب عن طريق الخطأ، بينما كانت السفينة راسية في ميناء بيرل هاربر ، هاواي. كان البحارة يُجرون اختبارًا لدائرة الإطلاق كجزء من الصيانة الدورية لنظام الدفاع الجوي القريب (CIWS) في ذلك الوقت. خلص تحقيق أجراه المدعي العام العسكري إلى أن عمليات الفحص المطلوبة لنظام CIWS قبل وبعد الإطلاق لم تُجرَ بشكل صحيح، وأن القذيفتين لم تُكتشفا في مخزن الذخيرة. تعتقد البحرية أن القذيفتين سقطتا في منطقة جبلية غير مطورة بالقرب من أيا، هاواي . لم ترد أي تقارير عن إصابات أو أضرار في الممتلكات نتيجة الإطلاق العرضي. [ 20 ] [ 21 ] [ 22 ]

نظام فالانكس للدفاع القريب المثبت على قوات الدفاع الذاتي البحرية اليابانية

إسقاط طائرة أمريكية عن طريق الخطأ بواسطة سفينة يابانية

في 4 يونيو 1996، أسقطت منظومة فالانكس تابعة لقوات الدفاع الذاتي البحرية اليابانية، عن طريق الخطأ، طائرة أمريكية من طراز A-6 إنترودر من على متن حاملة الطائرات يو إس إس إنديبندنس  ، التي كانت تجر هدفًا راداريًا خلال تدريبات على الرماية على بعد حوالي 2400 كيلومتر غرب جزيرة أواهو الرئيسية في هاواي . وقد رصدت المدمرة يوغيري، من فئة أسغيري ، طائرة الإنترودر بدلًا من الهدف، أو تتبعت كابل السحب بعد رصد الهدف المسحوب. وتمكن طاقم الطائرة المكون من شخصين من القفز بالمظلات بسلام. [ 23 ] وخلص تحقيق أُجري بعد الحادث إلى أن ضابط المدفعية على متن يوغيري أصدر الأمر بإطلاق النار قبل أن تخرج طائرة A-6 من نطاق اشتباك نظام الدفاع الجوي القريب. [ 24 ] [ 25 ]

أزمة البحر الأحمر

في 30 يناير 2024، أطلق إرهابيون حوثيون صاروخًا مضادًا للسفن باتجاه البحر الأحمر . اقترب الصاروخ لمسافة ميل واحد من المدمرة الأمريكية "يو إس إس غرافلي" من فئة "أرلي بيرك ". استُخدم نظام "فالانكس" للدفاع القريب، الموجود على متن "غرافلي"، لإسقاط الصاروخ. وكانت هذه المرة الأولى التي يُستخدم فيها نظام "فالانكس" لإسقاط صاروخ أطلقه الحوثيون. [ 26 ] لم تُسجّل أي أضرار أو إصابات. [ 27 ] [ 28 ]

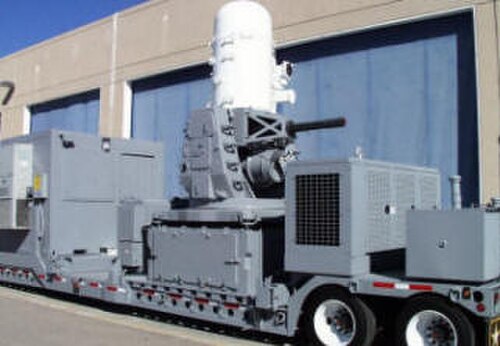

سنتوريون سي-رام

سنتوريون سي-رام

سعياً لإيجاد حلٍّ للهجمات الصاروخية وقذائف الهاون المتواصلة على القواعد في العراق، طلب الجيش الأمريكي في مايو/أيار 2004 نظاماً سريع النشر مضاداً للقذائف، كجزء من مبادرته لمكافحة الصواريخ والمدفعية وقذائف الهاون . [ 29 ] وكانت نتيجة هذا البرنامج نظام "سنتوريون". وباعتباره نسخة أرضية من نظام الدفاع الجوي القريب التابع للبحرية الأمريكية، تم تطوير "سنتوريون" بسرعة، [ 30 ] مع إجراء اختبار إثبات المفهوم في نوفمبر/تشرين الثاني من العام نفسه. وبدأ نشره في العراق عام 2005، [ 29 ] [ 31 ] حيث تم تركيبه لحماية قواعد العمليات الأمامية وغيرها من المواقع ذات القيمة العالية في العاصمة بغداد ومحيطها . [ 32 ] اشترت إسرائيل نظاماً واحداً لأغراض الاختبار، وأُفيد [ 33 ] أنها فكرت في شراء النظام لمواجهة الهجمات الصاروخية والدفاع عن المنشآت العسكرية. مع ذلك، فإن التطور السريع والفعال لنظام القبة الحديدية الإسرائيلي الصنع وأداءه المتميز قد حال دون شراء أو نشر نظام سنتوريون. يتكون كل نظام من نسخة معدلة من نظام فالانكس 1B للدفاع الجوي القريب، يعمل بمولد كهربائي ملحق ومثبت على مقطورة لسهولة النقل. يحتوي النظام على مدفع جاتلينج M61A1 عيار 20 ملم  ، وهو قادر على إطلاق 4500 طلقة من عيار 20 ملم في الدقيقة. [ 5 ] [ 34 ] في عام 2008، كان هناك أكثر من 20 نظامًا من أنظمة الدفاع الجوي الصاروخي (C-RAM) لحماية القواعد في منطقة عمليات القيادة المركزية الأمريكية. صرّح متحدث باسم شركة رايثيون لصحيفة " نيفي تايمز" بأن هذه الأنظمة تصدت لـ 105 هجمات، معظمها باستخدام قذائف الهاون. وبناءً على نجاح نظام سنتوريون، تم طلب 23 نظامًا إضافيًا في سبتمبر 2008. [ 35 ]

على غرار النسخة البحرية (1B)، يستخدم نظام سنتوريون رادارًا من نوع Ku-band ونظام تصوير حراري بالأشعة تحت الحمراء [ 36 ] [ 37 ] لكشف وتتبع المقذوفات القادمة، وهو قادر أيضًا على الاشتباك مع الأهداف السطحية، حيث يستطيع النظام الوصول إلى زاوية ارتفاع تصل إلى -25 درجة. [ 36 ] ويُقال إن نظام سنتوريون قادر على الدفاع عن مساحة 0.5 ميل مربع (1.3 كيلومتر مربع ) . [ 38 ] أحد الاختلافات الرئيسية بين النسختين البرية والبحرية هو نوع الذخيرة. فبينما تطلق أنظمة فالانكس البحرية قذائف خارقة للدروع مصنوعة من التنجستن، يستخدم نظام C-RAM ذخيرة HEIT-SD عيار 20 ملم ( ذخيرة شديدة الانفجار حارقة متتبعة ذاتية التدمير)، والتي طُوّرت في الأصل لنظام الدفاع الجوي فولكان M163 . [ 30 ] [ 39 ] تنفجر هذه القذائف عند اصطدامها بالهدف، ولكن إذا أخطأت الهدف فإنها تدمر نفسها ذاتيًا عند احتراق المادة المشعة، مما يقلل بشكل كبير من خطر الأضرار الجانبية الناجمة عن الأخطاء. [ 30 ] [ 39 ]

المشغلون

نظام فالانكس للدفاع القريب ومدفع بوفورز عيار 40 ملم L70 على متن السفينة ROCN Di Hua (PFG-1206)
أجرت شركة Phalanx LPWS اختبارًا لنظام إطلاق النار في قاعدة باجرام الجوية بأفغانستان في 1 مارس 2014.
نظام فالانكس LPWS خلال تدريب الكتيبة بالذخيرة الحية في فورت كامبل، كنتاكي.
خريطة توضح مستخدمي نظام Phalanx CIWS باللون الأزرق والمستخدمين السابقين باللون الأحمر

المشغلون الحاليون

 أستراليا [ 40 ] [ 41 ]

 البحرين [ 40 ]

 كندا [ 40 ]

 تشيلي

 الإكوادور

 مصر [ 42 ]

 اليونان [ 43 ]

 إسرائيل [ 40 ]

 اليابان [ 42 ]

 المكسيك [ 44 ]

 نيوزيلندا [ 40 ]

 باكستان [ 40 ]

 بولندا [ 40 ]

 البرتغال [ 42 ]

 المملكة العربية السعودية [ 40 ]

كوريا الجنوبية [ 45 ]

 تايلاند [ 46 ]

 ديك رومى

 تايوان (13 مجموعة من MK15 Phalanx Block 1B Baseline 2، 8 مجموعات مخصصة لترقية Block 0 الحالي إلى MK15 Phalanx Block 1B Baseline 2، التكلفة الإجمالية: 0.416 مليار مع 260 ألف رصاصة خارقة للدروع MK 244 MOD 0، Baseline2 هو أحدث طراز في Block 1B بتاريخ 11/2016) [ 40 ] [ 1 ]

 المملكة المتحدة [ 42 ]

 الولايات المتحدة [ 42 ]

مهمة سابقة

 أستراليا

 كندا

 الهند [ 49 ]

 اليابان

 ماليزيا

 نيوزيلندا

 باكستان

 تايلاند

 تايوان

 المملكة المتحدة

 الولايات المتحدة

المشغلون السابقون

 أفغانستان [ 40 ] [ 50 ]

المواصفات (الكتلة 1أ/ب)

  • المدفع : مدفع جاتلينج فولكان M61A2 سداسي الماسورة عيار 20  ملم [ 3 ]
  • الارتفاع : 15.5 قدم (4.7 متر)
  • الوزن : 12500 رطل (5700 كجم) ، والطرازات اللاحقة 13600 رطل (6200 كجم) [ 2 ]
  • الارتفاع : من -25° إلى +85°
  • سرعة الفوهة : 3600 قدم/ثانية (1100 متر/ثانية)
  • معدل إطلاق النار : 4500 طلقة/دقيقة
  • أقصى حجم للطلقة الواحدة : 1000 طلقة
  • سعة الذخيرة : 1550 طلقة
  • الرادار : نطاق Ku
  • التكلفة : 12 مليون دولار [ 51 ]
  • سرعة الهدف : 2. [ 52 ]
