طبق استقبال الأقمار الصناعية

طبق استقبال الأقمار الصناعية هو نوع من الهوائيات المكافئة على شكل طبق، مصمم لاستقبال أو إرسال المعلومات عبر موجات الراديو من أو إلى قمر صناعي للاتصالات . ويشير المصطلح في أغلب الأحيان إلى طبق يستقبل البث التلفزيوني المباشر عبر الأقمار الصناعية من قمر صناعي للبث المباشر في مدار ثابت بالنسبة للأرض .

كانت الهوائيات المكافئة أو "الهوائيات الطبقية" تستخدم كتلسكوبات راديوية (بدءًا من عام 1937) ولتتبع الطائرات من قبل الجيش (خلال الحرب العالمية الثانية) قبل وقت طويل من إطلاق أول قمر صناعي اصطناعي في عام 1957.

صِيغ مصطلح " طبق استقبال الأقمار الصناعية" عام 1978 مع بداية صناعة التلفزيون عبر الأقمار الصناعية، وأصبح يُشير إلى هوائيات الأطباق التي تُرسل و/أو تستقبل إشارات من أقمار الاتصالات الصناعية. قام تايلور هوارد من سان أندرياس، كاليفورنيا ، بتعديل طبق استقبال عسكري سابق عام 1976، وأصبح أول شخص يستقبل إشارات التلفزيون عبر الأقمار الصناعية باستخدامه. ^{[ 1 ]}

صُممت أطباق استقبال البث التلفزيوني عبر الأقمار الصناعية الأولى لاستقبال الإشارات التناظرية على النطاق C ، وكانت كبيرة الحجم. وظهرت أولى محطات البث التلفزيوني المنزلي عبر الأقمار الصناعية المعروضة للبيع على غلاف كتالوج نيمان ماركوس لعيد الميلاد عام 1979. ^{[ 2 ]} وكان قطر الأطباق حوالي 6.1 متر . ^{[ 3 ]} أما أطباق استقبال البث التلفزيوني عبر الأقمار الصناعية في أوائل الثمانينيات، فكان قطرها يتراوح بين 3.0 و4.9 متر ^{[ 4 ]} ، وكانت مصنوعة من الألياف الزجاجية مع طبقة مدمجة من شبكة سلكية أو رقائق ألومنيوم، أو من الألومنيوم أو الفولاذ الصلب . ^{[ 5 ]}

ظهرت أطباق استقبال الأقمار الصناعية المصنوعة من شبكة سلكية لأول مرة في أوائل ثمانينيات القرن العشرين، وكان قطرها في البداية 3 أمتار . ومع تحسن تقنية الاستقبال وانخفاض مستوى الضوضاء في وحدات LNB ، تقلص حجمها إلى 2.4 متر بعد بضع سنوات، واستمر في التصغير ليصل إلى 1.8 متر بحلول أواخر الثمانينيات، ثم إلى 1.2 متر بحلول أوائل التسعينيات. ^{[ 6 ]} ومع ذلك، استمر استخدام الأطباق الأكبر حجمًا. ^{[ 6 ]} في ديسمبر 1988، بدأ القمر الصناعي أسترا 1A التابع للوكسمبورغ ببث إشارات تلفزيونية تناظرية على نطاق Ku _للسوق الأوروبية. ^{[ 7 ]} وقد أتاح ذلك استخدام أطباق صغيرة (90 سم) بكفاءة عالية لأول مرة. ^{[ 7 ]}

في أوائل التسعينيات، أسست أربع شركات كابلات أمريكية كبرى شركة برايم ستار ، وهي شركة بث مباشر تستخدم أقمارًا صناعية متوسطة القدرة. ^{[ 8 ]} سمحت قوة بث نطاق Ku نسبيًا _{باستخدام} أطباق استقبال صغيرة الحجم تصل إلى 90  سم لأول مرة. ^{[ 8 ]} في 4 مارس 1996، أطلقت إيكوستار خدمة ديجيتال سكاي هاي واي ( ديش نتوورك ). ^{[ 9 ]} كان هذا أول نظام بث تلفزيوني فضائي مباشر واسع الانتشار ، وسمح  باستخدام أطباق استقبال صغيرة الحجم تصل إلى 20 بوصة (51 سم). كما سمح هذا الانخفاض الكبير في حجم أطباق الاستقبال بتركيبها على المركبات. ^{[ 10 ]} ولا تزال أطباق بهذا الحجم مستخدمة حتى اليوم. مع ذلك، لا تزال محطات التلفزيون تفضل بث إشاراتها على نطاق C باستخدام أطباق استقبال كبيرة، نظرًا لأن إشارات نطاق C أقل عرضة لتأثير المطر من إشارات نطاق _{Ku .} ^{[ 11 ]}

يعكس الشكل القطعي المكافئ للطبق الإشارة إلى بؤرته . ويُثبّت على دعامات عند هذه البؤرة جهاز يُسمى بوق التغذية . يُعدّ بوق التغذية هذا بمثابة الجزء الأمامي من دليل موجي يجمع الإشارات عند البؤرة أو بالقرب منها، ثم يُوجّهها إلى مُحوّل التردد المنخفض الضوضاء (LNB). يُحوّل مُحوّل التردد المنخفض الضوضاء الإشارات من موجات كهرومغناطيسية أو موجات راديوية إلى إشارات كهربائية، ويُحوّلها من نطاق C و/أو _نطاق Ku المُنزّل إلى نطاق L. تستخدم أطباق البث الفضائي المباشر مُحوّل تردد منخفض الضوضاء مُدمجًا (LNBF)، والذي يدمج بوق التغذية مع مُحوّل التردد المنخفض الضوضاء. في عام 2004، أعلنت جامعة واترلو عن شكل جديد من هوائيات الأقمار الصناعية متعددة الاتجاهات ، لا يستخدم طبقًا قطعيًا مكافئًا مُوجّهًا، ويمكن استخدامه على منصة متحركة مثل مركبة. ^{[ 12 ]}

يزداد الكسب النظري ( الكسب التوجيهي ) للطبق مع زيادة التردد. ويعتمد الكسب الفعلي على عوامل عديدة، منها جودة سطح الطبق، ودقة شكله، ومطابقة بوق التغذية. وتبلغ القيمة النموذجية لطبق  استقبال الأقمار الصناعية الاستهلاكي بقطر 60 سم عند تردد 11.75  جيجاهرتز حوالي 37.50  ديسيبل.

مع الترددات المنخفضة، مثل نطاق C، يتمتع مصممو الأطباق بخيارات أوسع من المواد. وقد أدى الحجم الكبير للطبق المطلوب للترددات المنخفضة إلى تصنيع الأطباق من شبكة معدنية على هيكل معدني. أما عند الترددات العالية، فإن التصاميم الشبكية أقل شيوعاً، على الرغم من أن بعض التصاميم استخدمت طبقاً صلباً مثقباً.

من المفاهيم الخاطئة الشائعة أن وحدة LNBF (وحدة خفض الضوضاء/بوق التغذية)، وهي الجهاز الموجود في مقدمة الطبق، تستقبل الإشارة مباشرة من الغلاف الجوي. على سبيل المثال، يُظهر أحد مقاطع البث الهابط لقناة BBC News إشارة حمراء تستقبلها وحدة LNBF مباشرة بدلاً من بثها إلى الطبق، الذي يقوم، بفضل شكله القطعي المكافئ، بتجميع الإشارة في مساحة أصغر وتوصيلها إلى وحدة LNBF. ^{[ 13 ]}

يبلغ قطر أطباق الاستقبال الحديثة المخصصة للاستخدام المنزلي للتلفزيون عادةً من 43  سم (18  بوصة) إلى 80  سم (31  بوصة) ، وهي ثابتة في موضع واحد لاستقبال إشارات نطاق Ku من مدار واحد. قبل ظهور خدمات البث الفضائي المباشر، كان المستخدمون المنزليون يمتلكون عادةً طبق استقبال آليًا لنطاق C يصل قطره إلى 3 أمتار لاستقبال القنوات من أقمار صناعية مختلفة. مع ذلك، قد تُسبب الأطباق الصغيرة جدًا مشاكل، منها ضعف الإشارة بسبب المطر والتداخل من الأقمار الصناعية المجاورة.

في أوروبا ، تتراوح الترددات المستخدمة في خدمات البث الفضائي المباشر بين 10.7 و12.75  جيجاهرتز، مع استقطابين: أفقي (H) ورأسي (V). يُقسّم هذا النطاق إلى "نطاق منخفض" (10.7-11.7  جيجاهرتز) و"نطاق عالٍ" (11.7-12.75  جيجاهرتز). ينتج عن ذلك نطاقان تردديان، يبلغ عرض نطاق كل منهما حوالي 1  جيجاهرتز، ولكل منهما استقطابان محتملان. في وحدة LNB، يتم تحويل الترددات إلى نطاق 950-2150  ميجاهرتز، وهو النطاق الترددي المخصص لخدمة البث الفضائي عبر الكابل المحوري الواصل بين وحدة LNBF وجهاز الاستقبال. تُخصص الترددات المنخفضة للتلفزيون الكابلي والأرضي ، وراديو FM، وما إلى ذلك. يتسع الكابل المحوري لنطاق ترددي واحد فقط من هذه النطاقات، لذا يحتاج كل نطاق إلى كابل منفصل من وحدة LNBF إلى مصفوفة تحويل، أو يحتاج جهاز الاستقبال إلى اختيار أحد الاحتمالات الأربعة في كل مرة.

في تركيبات الاستقبال المنزلي أحادية الجهاز، يوجد كابل محوري واحد يمتد من جهاز الاستقبال ( صندوق فك التشفير) في المبنى إلى وحدة LNB الموجودة على الطبق. يتم تزويد وحدة LNB بالطاقة الكهربائية المستمرة عبر نفس موصلات الكابل المحوري التي تنقل الإشارة إلى جهاز الاستقبال. بالإضافة إلى ذلك، تُرسل إشارات التحكم من جهاز الاستقبال إلى وحدة LNB عبر الكابل. يستخدم جهاز الاستقبال جهدين مختلفين لتزويد الطاقة (13/18 فولت) لاختيار استقطاب الهوائي الرأسي/الأفقي ، ونغمة تجريبية (22  كيلوهرتز) لتشغيل/إيقاف توجيه وحدة LNB لاختيار أحد نطاقي التردد. في التركيبات الأكبر، يُخصص لكل نطاق واستقطاب كابل خاص به، لذا يوجد 4 كابلات من وحدة LNB إلى مصفوفة تحويل متعددة، مما يسمح بتوصيل عدة أجهزة استقبال بمصفوفة التحويل المتعددة على شكل نجمة باستخدام نفس طريقة الإشارة المستخدمة في تركيب جهاز استقبال واحد.

محدد موقع الأقمار الصناعية

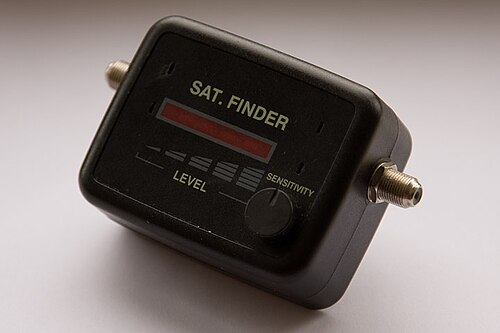

جهاز تحديد موقع الأقمار الصناعية (أو جهاز تحديد موقع الأقمار الصناعية ) هو مقياس لقوة إشارة القمر الصناعي يُستخدم لتوجيه أطباق استقبال الأقمار الصناعية بدقة نحو أقمار الاتصالات في المدار الثابت بالنسبة للأرض . ^{[ 14 ]} تتيح أجهزة تحديد موقع الأقمار الصناعية الاحترافية محاذاة أفضل للأطباق وتوفر قيم معلمات الإشارة المستقبلة أيضًا.

•

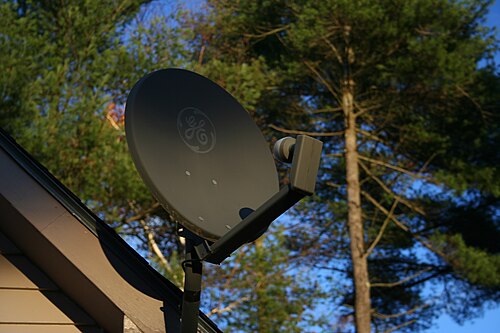

  طبق استقبال فضائي من شركة جنرال إلكتريك لتلفزيون DirecTV الفضائي.
•

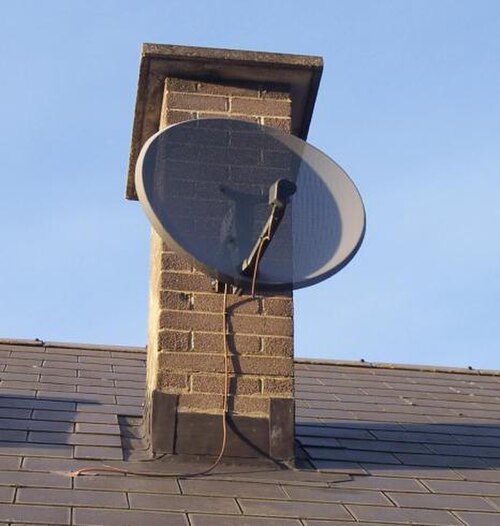

  سكاي " ميني ديش ".
•
  أطباق استقبال الأقمار الصناعية المثبتة على مجمع سكني.
•

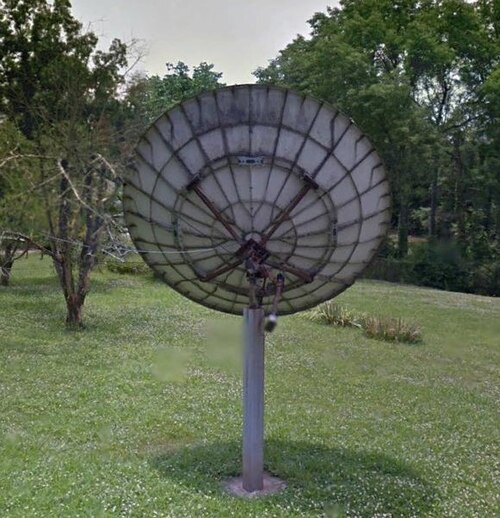

  الجانب الخلفي لطبق استقبال الأقمار الصناعية القديم من نوع C-band يظهر العمود، والحامل، والمحرك، وهيكل الطبق.
•
  أطباق استقبال الأقمار الصناعية فوق مقر تلفزيون الصين المركزي .
•

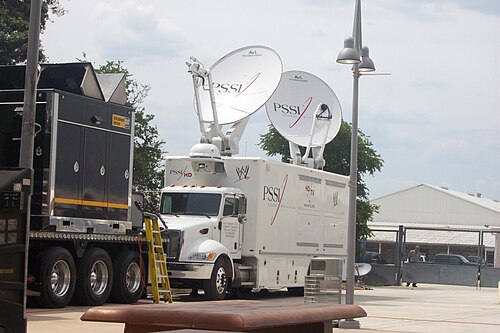

  شاحنة بث فضائي عالية الدقة تابعة لاتحاد المصارعة الترفيهية WWE في موقف سيارات.
•
  طبق استقبال فضائي في كوخ في تيمور الشرقية .
•
  طبق استقبال فضائي صدئ على جانب منزل في جيلينغهام ، كينت ، إنجلترا .
