تسمية التقرير الهيكلي

📅 آخر تحديث: ٤ أغسطس ٢٠٢٦
✍️ نُشر في: ٤ أغسطس ٢٠٢٦
📷 يحتوي على 96 صور
الموسوعة الحرة

في علم البلورات ، يُعدّ تصنيف "ستركتوربيريخت" أو نوع "ستركتوربيريخت" نظامًا لتصنيف البنية البلورية بالتفصيل ، وذلك بالقياس على بنية أخرى معروفة. كان الهدف من هذه التصنيفات أن تكون شاملة، ولكنها تُستخدم بشكل أساسي كمكمل لتصنيفات بنى البلورات وفقًا للمجموعات الفراغية ، لا سيما تاريخيًا. [ 1 ] [ 2 ] يُوصف كل تصنيف "ستركتوربيريخت" بمجموعة فراغية واحدة ، ولكنه يتضمن معلومات إضافية حول مواقع الذرات الفردية، وليس فقط تناظر البنية البلورية. على الرغم من وجود رموز "ستركتوربيريخت" للعديد من أقدم البنى البلورية المرصودة وأكثرها شيوعًا، إلا أن النظام ليس شاملًا، ولم يعد يُحدَّث. تُفهرس قواعد البيانات الحديثة، مثل قاعدة بيانات البنية البلورية غير العضوية ، آلاف أنواع البنى مباشرةً بواسطة المركب النموذجي (أي "بنية كلوريد الصوديوم" بدلًا من "بنية B1"). [ 3 ] تُعادل هذه التصنيفات إلى حد كبير تصنيفات "ستركتوربيريخت" القديمة.

تاريخ

وضعت مجلة "Zeitschrift für Kristallographie – Crystalline Materials" هذه التسميات ، حيث نشرت أولى مراجعاتها التكميلية تحت اسم "Strukturbericht" بين عامي 1913 و1928. [ 4 ] جُمعت هذه التقارير في كتاب نُشر عام 1931 من تأليف بول بيتر إيوالد وكارل هيرمان ، والذي أصبح المجلد الأول من "Strukturbericht ". [ 5 ] وبينما استمرت السلسلة بعد الحرب تحت اسم " Structure reports" حتى عام 1990، [ 6 ] توقفت السلسلة عن ابتكار رموز جديدة. وبدلاً من ذلك، أُضيفت بعض التسميات الجديدة في كتب سميثلز، [ 7 ] وبيرسون. [ 8 ]

في المجلد الأول، كان التوصيف يتألف من حرف كبير (A، B، C، D، E، F، G، H، L، M، O) يُشير إلى فئة عامة من المركبات، ثم رقم لتحديد بنية بلورية معينة. في المجلد الثاني، أُضيفت أرقام سفلية، وعُدّلت بعض الرموز القديمة (مثلًا، ما كان يُسمى D1 أصبح D0 1 ، كما هو موضح في الجداول أدناه "D1 → D0 1 ")، وعُدّلت الفئات (أُضيفت الأنواع I وK وS). في المجلد الثالث، أُعيد تسمية الفئة I إلى J. وبدأت التوصيفات اللاحقة باستخدام حرف صغير في الأرقام السفلية أيضًا. [ 9 ]

مركبات أ

المركبات التي تبدأ بحرف "أ" مخصصة للهياكل المكونة من ذرات جميعها من نفس العنصر الكيميائي .

مركبات أ
تسمية التقرير الهيكليرسم بيانيالنموذج الأوليالمجموعة الفضائيةوصف

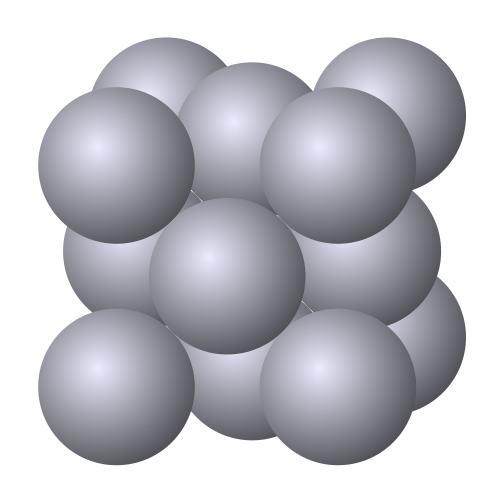

A1النحاسFm 3 مبنية مكعبة متراصة (أيضًا: بنية مكعبة مركزية الوجوه)

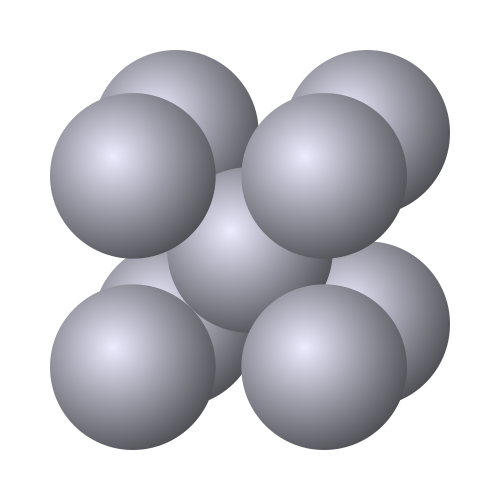

A2دبليوأنا 3 مبنية مكعبة مركزية الجسم

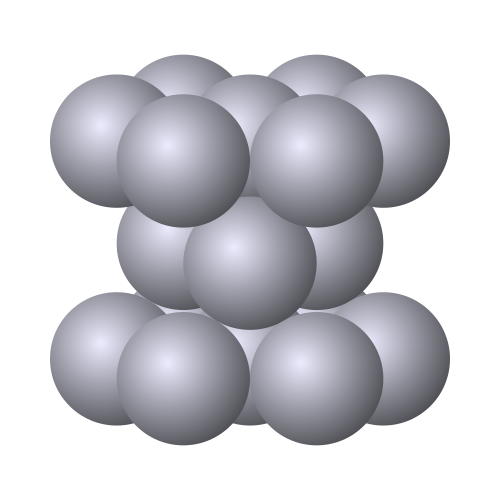

A3المغنيسيومP6 3 /mmcبنية سداسية متراصة
A3ألفا-لاP6 3 /mmcبنية ألفا-لا

( تعبئة بارلو من شركة أباك )

A4ج (ماسة)Fd 3 مبنية مكعبة ماسية
A5β-SnI4 1 /amd
A6الإنديومI4/mmmبنية الإنديوم
A7ألفا-أسR 3 م
A8رمادي SeP3 1 21يُطلق عليه أيضًا اسم γ-Se، ولكن هذا المصطلح يُستخدم أيضًا للإشارة إلى الشكل أحادي الميل.
A9ج (الجرافيت)P6 3 /mmcبنية الجرافيت السداسية
A10ألفا-هجR 3 م
A11α-Gaسي إم سي إيهبنية ألفا- غاليوم
A12α-Mnأنا 4 3مبنية ألفا- منغنيز
A13β-Mnص4 1 32بنية بيتا- منغنيز
A14أنا 2سي إم سي إيهالتركيب الجزيئي لليود
A15β-Wمساءً 3 نبنية واير-فيلان
A16ألفا-إسFddd
A17Pسي إم سي إيهبنية الفوسفور الأسود
A18ClP4 2 /ncmبنية غير صحيحة [ 10 ]
A19 → A i , A hبو (بشكل غير صحيح)C2
A20ألفا-يوسمسم
أ أألفا-باI4/mmm
أ بβ-UP4 2 /mnmطور سيجما
ج​α-NpPnma
إعلان​β-NpP4/nmm
أ فγ-HgSn 6-10P6/mmm
أغ​بP4 2 /nnm

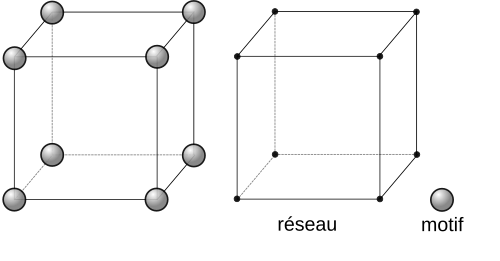

آه​α-Po3 م​بنية مكعبة بسيطة
الذكاء الاصطناعيβ-PoR 3 م
أ كالسيلينيوم أحادي الميل γP2 1 /c
الـ​السيلينيوم أحادي الميل بيتاP2 1 /c

مركبات ب

يشير الحرف "B" إلى مركبات عنصرين لهما عدد متساوٍ من الذرات.

مركبات ب
تسمية التقرير الهيكليرسم بيانيالنموذج الأوليالمجموعة الفضائيةوصف

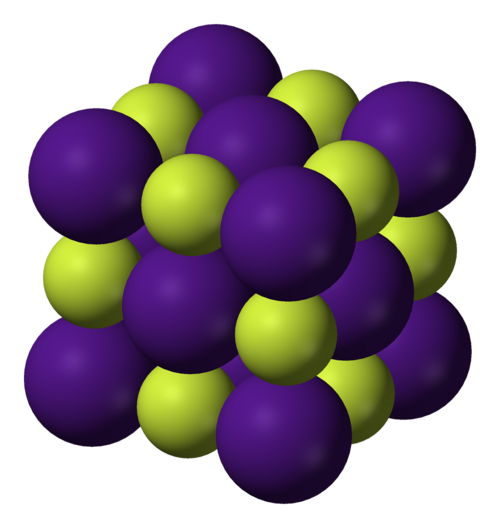

ب1كلوريد الصوديومFm 3 مبنية ملح الصخور

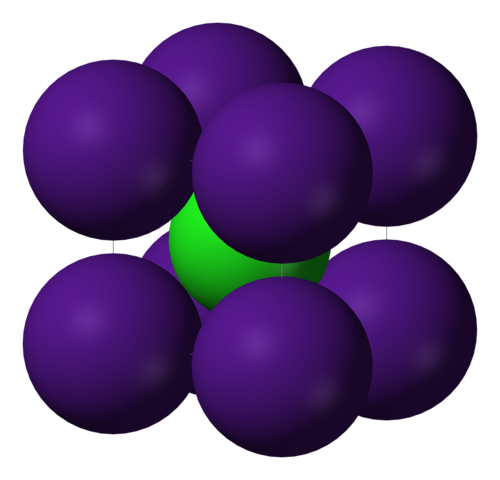

B2كلوريد السيزيوم3 م​بنية كلوريد السيزيوم
ب3كبريتيد الزنكF 4 3mبنية الزنكبلند
ب٤كبريتيد الزنكP6 3 mcبنية بلورية وورتزيت
ب54H SiCP6 3 mcبنية المويسانايت ( النمط المتعدد 4H )
ب66H SiCP6 3 mcهيكل المويسانتي (6H متعدد الأنواع ).
B7Si-C 15RR3mبنية 15R- SiC
B8 → B8 1
ب8 1NiAsP6 3 /mmcهيكل نيكلاين
B8 2Ni 2 InP6 3 /mmc
B9α-HgSP3 2 21بنية الزنجفر

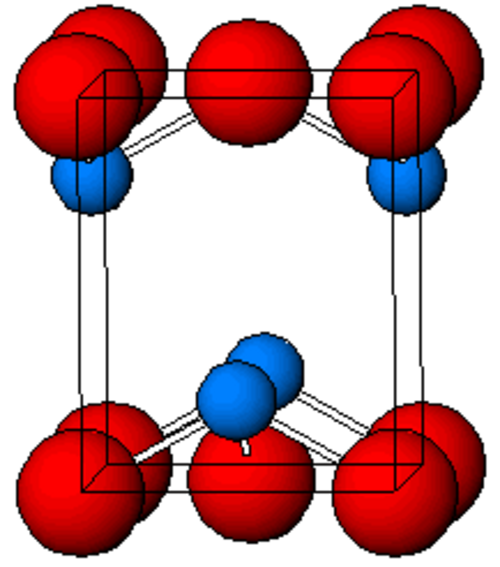

B10أكسيد الرصاصP4/nmmأكسيد الرصاص (II) / بنية الليثارج
B11γ-CuTiP4/nmm
B12 → B kBN (بشكل غير صحيح) [ 11 ]P6 3 mcبنية نتريد البورون التي تم الإبلاغ عنها في الأصل

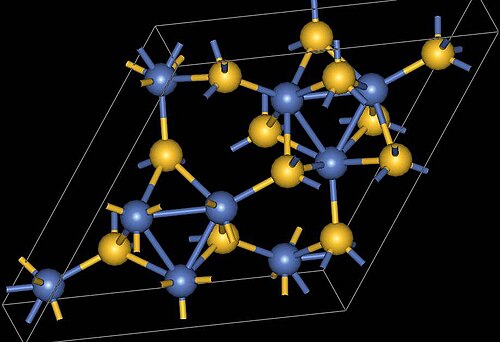

B13β-NiSR3mبنية كبريتيد النيكل بيتا / ميليريت
B14FeAsPnmaبنية ويسترفيلديت
B15 → B27

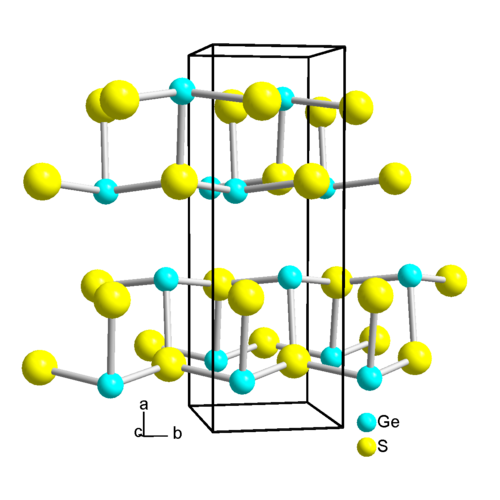

ب16GeSPnmaبنية كبريتيد الجرمانيوم (II) / هيرزنبرجيت
B17PtSP4 2 /mmcبنية كبريتيد البلاتين (II) / الكوبريت
B18CuSP6 3 /mmcبنية أحادي كبريتيد النحاس / الكوفيلليت
B19β′-AuCdبي إم إم إيهبنية مارتنسيتية β′-AuCd
B20FeSiP2 1 3بنية FeSi/ Fersilicite
B21ألفا-COP2 1 3بنية ألفا- أول أكسيد الكربون
B24TlF-II (بشكل غير صحيح) [ 12 ]فممبنية فلوريد الثاليوم (I) التي تم الإبلاغ عنها في الأصل
B26أكسيد النحاسC2/cأكسيد النحاس (II) / بنية التينوريت

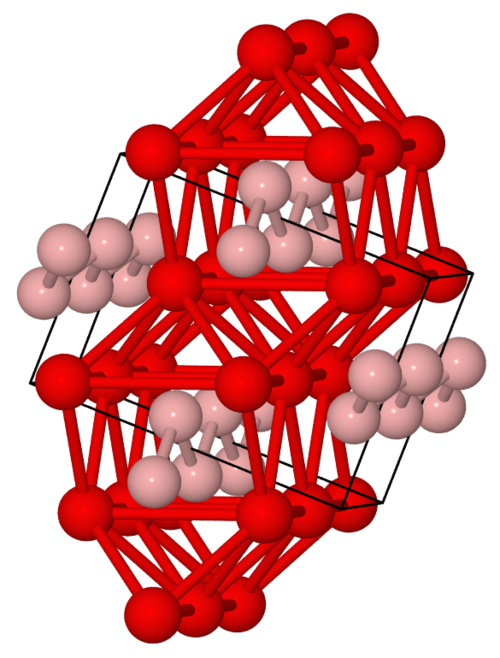

B27فبرايرPnmaبنية بوريد الحديد
B28 → B20
B29 → B16SnS (بشكل غير صحيح)Pnmaبنية كبريتيد القصدير (II)
B30المغنيسيوم والزنكImm2
B31 → B14MnPPnma
B32ناتلFd 3 م
B33CrBسمسمبنية بوريد الكروم (III)
B34PdSP4 2 /mبنية كبريتيد البلاديوم (II)
B35CoSnP6/mmm
B37سيتلI4/mcm
ب أمقاطعة أورانجI2 1 3
ب بζ-AgZnالصفحة 3
ب ج → ب33كاسيسمسم
ب دη-NiSi
يكون​CdSbPbca
B f → B33CrB(نسخة مكررة من B33)
ب جMoBI4 1 /amdبنية بوريد الموليبدينوم
ب حمرحاضP 6 م2بنية كربيد التنجستن
بي​AsTiP6 3 /mmc
ب كبي إنP6 3 /mmcبنية نتريد البورون
بل​مؤخرة
ب مTiB

مركبات الكربون

يشير الحرف "C" إلى المركبات ذات التركيب الكيميائي AB 2 .

مركبات الكربون
تسمية التقرير الهيكليرسم بيانيالنموذج الأوليالمجموعة الفضائيةوصف
ج1CaF 2Fm 3 مبنية الفلوريت
ج1 بAgAsMgF 4 3mهيكل نصف هوسلر
C2FeS 2الصفحة 3بنية البيريت
ج3Cu 2 OPn 3 مبنية الكوبريت
C4ثاني أكسيد التيتانيومP4 2 /mnmبنية الروتيل
C5ثاني أكسيد التيتانيومI4 1 /amdبنية الأناتاز
C6CdI 2P 3 m1بنية يوديد الكادميوم
C7MoS 2P6 3 /mmcبنية ثاني كبريتيد الموليبدينوم
C8β-SiO 2P6 2 22بنية β- كوارتز
C9β-كريستوباليتFd 3 مبنية كريستوباليت بيتا المثالية
C10بيتا-ترايديميتP6 3 /mmcبنية بيتا- ترايديميت
C11 → C11 a ,C11 b
C11 أCaC 2I4/mmm

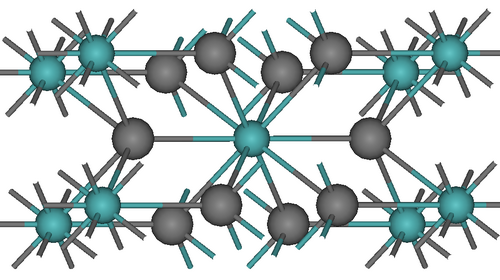

C11 بMoSi 2I4/mmmبنية ثاني سيليسيد الموليبدينوم
C12CaSi 2R 3 م
C13HgI 2P4 2 /nmcبنية الكوكينيت
C14MgZn 2P6 3 /mmcطور MgZn 2 Laves
C15MgCu 2Fd 3 مطور لافيس MgCu 2
C15 بأوبي 5F 4 3m

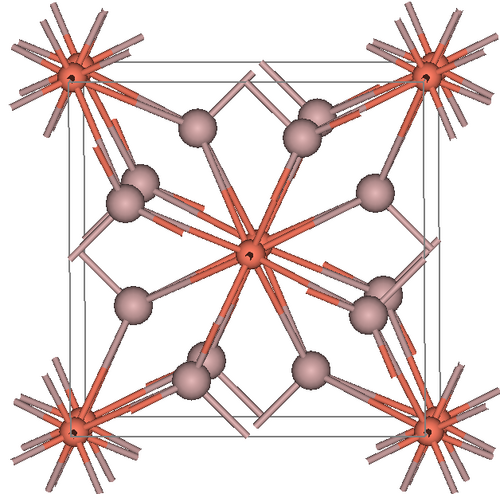

C16CuAl 2I4/mcmبنية الخاتيركيت
C18FeS 2Pnnmبنية الماركاسيت
C19α-SmR 3 مبنية ألفا- ساماريوم

(ABCBCACAB تعبئة بارلو )

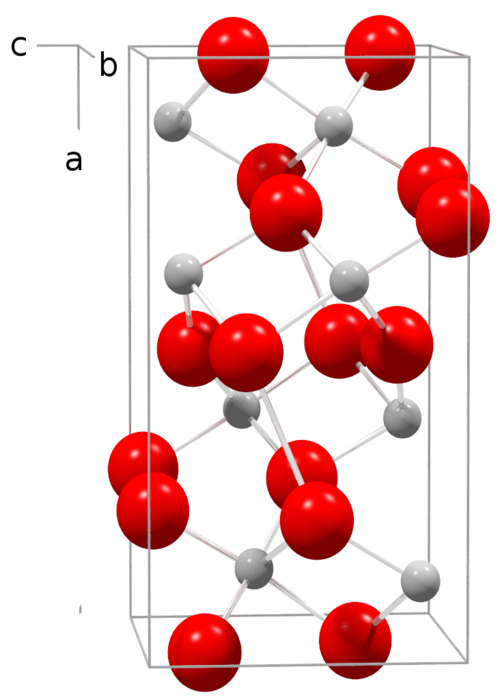

C21ثاني أكسيد التيتانيومPbcaبنية البروكيت
C22Fe 2 PP321 (الأصل، بنية غير صحيحة) P 6 2m (معدل)
C23PbCl 2Pnmaبنية الكوتونيت
C24HgBr 2Cmc2 1بنية بروميد الزئبق (II)
C25 → C28HgCl 2Pnmaبنية كلوريد الزئبق (II)
C27CdI 2P6 3 mc
C28HgCl 2
C29 → C23SrH 2Pnmaبنية هيدريد السترونتيوم
C30SiO 2P4 1 2 1 2بنية α- كريستوباليت
C32AlB 2P6/mmmبنية ثنائي بوريد الألومنيوم
C33Bi 2 Te 3R 3 مبنية تيلوريد البزموت
C34أوتي 2C2/m
C35CaCl 2Pnnmبنية كلوريد الكالسيوم
C36MgNi 2P6 3 /mmcطور MgNi 2 Laves
C37Co 2 SiPnma
C38Cu 2 SbP4/nmm
C39 → C15
C40CrSi 2P6 2 22
C41 → C14
C42SiS 2إيبامبنية ثاني كبريتيد السيليكون

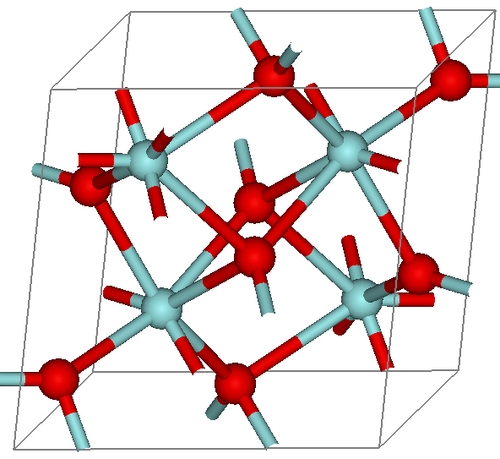

C43ZrO 2P2 1 /cبنية البادلييت

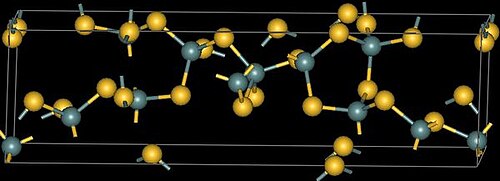

C44GeS 2Fdd2بنية ثاني كبريتيد الجرمانيوم

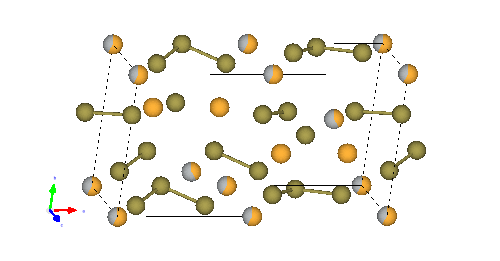

C46أوتي 2Pma2بنية الكرنيريت

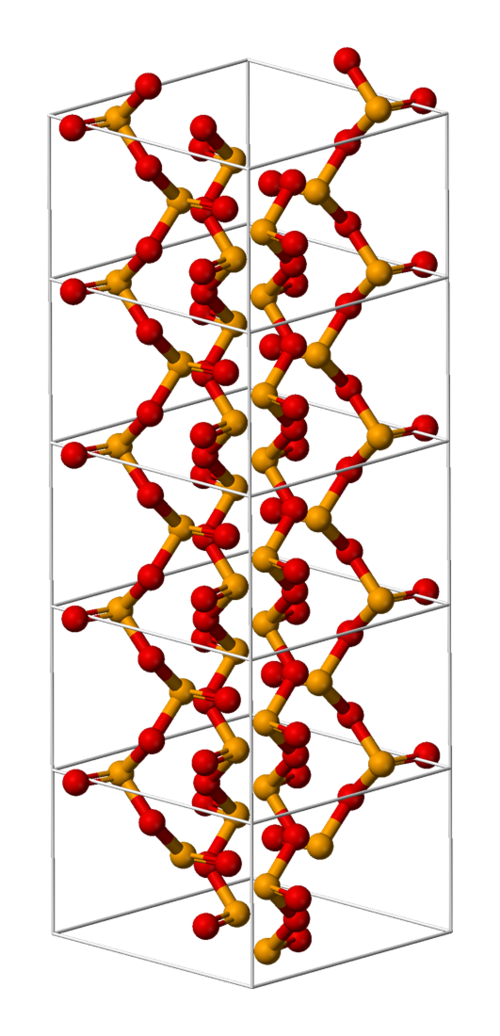

C47SeO 2P4 2 /mbcبنية ثاني أكسيد السيلينيوم
C48 → C11 ب
C49ZrSi 2سمسم
C50PdCl 2Pnnmبنية كلوريد ألفا- بالاديوم (II)
C51 → C16
C53Sr Br 2P4/n
C54TiSi 2Fdddبنية ثاني سيليسيد التيتانيوم
ج أMg 2 NiP6 2 22
ج بCuMg 2Fddd
نسخة​ThSi 2I4 1 /amd
سي إيPdSn 2أبا2
سي جيThC 2C2/c
تش​Cu 2 TeP6/mmm
سي كLiZn 2

مركبات D

يشير الحرف "D" إلى المركبات ذات القياس المتكافئ العشوائي. في الأصل، تم تخصيص D1-D10 للقياس المتكافئ AB 3 ، وD11-D20 للقياس المتكافئ AB n عندما n > 3، وD31-D50 للقياس المتكافئ (AB n ) 2 ، وD51 فصاعدًا للقياس المتكافئ A m B n عندما m و n عشوائيين. [ 9 ]

مركبات D
تسمية التقرير الهيكليرسم بيانيالنموذج الأوليالمجموعة الفضائيةوصف
D0 2شهادات التحليل 3أنا 3بنية السكوتيروديت
D0 3BiF 3Fm 3 مبنية ثلاثي فلوريد البزموت
D0 4CrCl 3P3 1 12بنية كلوريد الكروم (III)

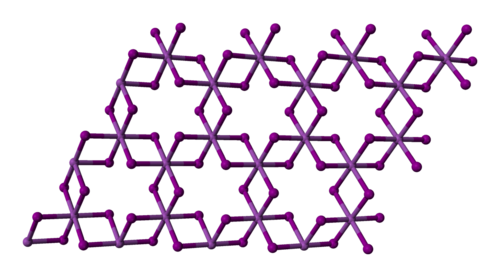

D0 5BiI 3R 3بنية يوديد البزموت (III)
D0 6LaF 3P 3 c1بنية ثلاثي فلوريد اللانثانوم / الفلوروسيريت

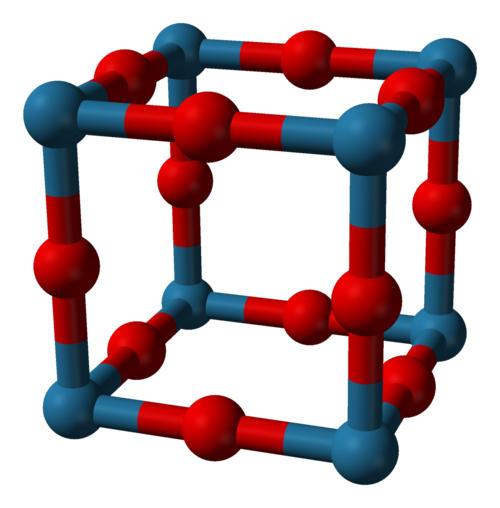

D0 9ألفا-ريو 33 م​بنية ثلاثي أكسيد الرينيوم ألفا
D0 11Fe 3 CPnmaبنية السمنتيت
D0 12FeF 3R 3 c
D0 14 → D0 12AlF 3R32بنية فلوريد الألومنيوم

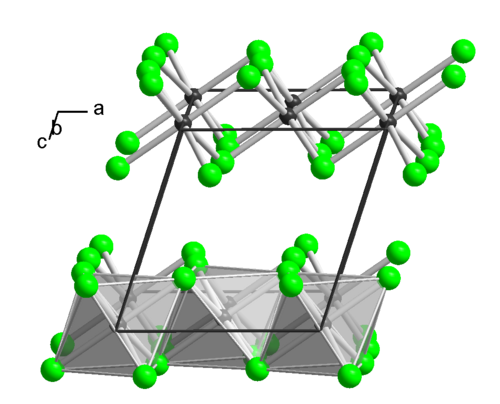

D0 15AlCl 3C2/mبنية كلوريد الألومنيوم
D0 17BaS 3P 4 2 1 م
D0 18Na 3 AsP6 3 /mmcبنية زرنيخيد الصوديوم
D0 19Ni 3 SnP6 3 /mmc
D0 20Al 3 NiPnma

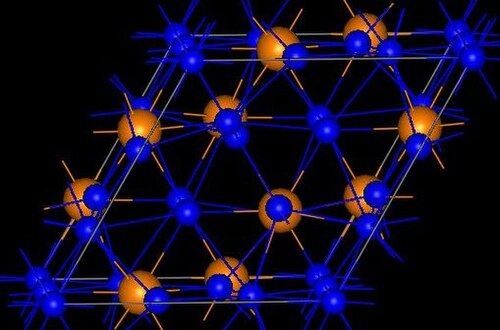

D0 21Cu 3 PP 3 c1 (البنية الأصلية) P6 3 سم (المعدلة)بنية فوسفيد النحاس (I)
D0 22Al 3 TiI4/mmm
D0 23Al 3 ZrI4/mmm
D0 24Ni 3 TiP6 3 /mmc
D0 aβ-TiCu 3بمن
D0 c → D0' cSiU 3I4/mcm
D0' cIr 3 SiI4/mcm
D0 dAsMn 3سمسم
D0 eNi 3 Pأنا 4
D1NH 3P2 1 3
D1 2SiF 4أنا 4 3مبنية رباعي فلوريد السيليكون
D1 3Al 4 BaI4/mmm
D1 أNi 4 MoI4/m
D1 بAl 4 Uإيما
D1 جPtSn 4أبا2
D1 درصاص 4 نقاطP4/nbm
D1 eب 4 ثP4/mbmب ٤ هيكل​
D1 f → C bMn 4 B
D1 غرامب 4 ج
D2 → D0 2

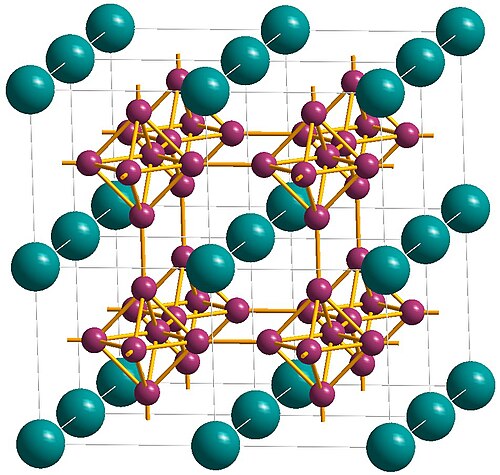

D2 1CaB 63 م​بنية سداسي بوريد الكالسيوم
D2 3NaZn 13Fm 3 c
D2 بالمنغنيز 12 ثيI4/mmm
D2 جMnU 6I4/mcm
D2 dCaCu 5P6/mmm
D2 eBaHg 11الساعة 3 مساءً
D2 fيو بي ١٢Fm 3 م
D2 غرامFe 8 NI4/mmmm
D2 ساعةAl 6 Mnسمسم
D3 1Hg 2 Cl 2I4/mmmبنية الكالوميل
D5 1Al 2 O 3R 3 cبنية الكوروندوم
D5 2La 2 O 3P 3 m1
D5 3Mn 2 O 3Ia 3أكسيد المنغنيز (III) / بنية البيكسبيت
D5 4Sb 2 O 3Fd 3 م
D5 5Ag 2 O 3Pn 3 م
D5 8Sb 2 S 3Pnmaبنية ثلاثي كبريتيد الأنتيمون / ستيبنيت
D5 9Zn 3 Pt 2P4 2 /nmc
D5 10Cr 3 C 2Pnma
D5 11Sb 2 O 3بي سي سي إنبنية ثالث أكسيد الأنتيمون / الفالنتينيت
D5 12β–Bi 2 O 3
D5 13Al 3 Ni 2P 3 m1
D5 أSi 2 U 3P4/mbm
D5 بالجزء 2 القصدير 3P6 3 /mmc
D5 جPu 2 C 3أنا 4 ثلاثي الأبعاد
D5 eني 3 س 2R32بنية كبريتيد النيكل الفرعي / هيزلووديت

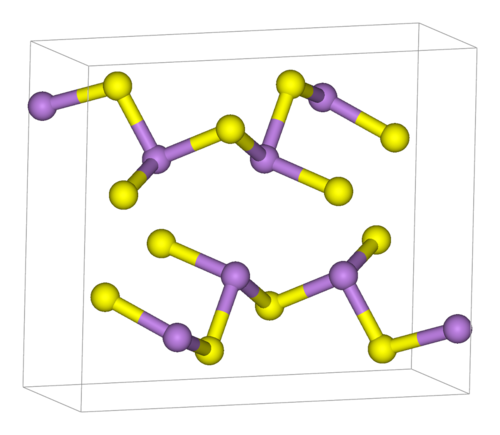

D5 fكما 2 S 3P2 1 /nبنية ثلاثي كبريتيد الزرنيخ

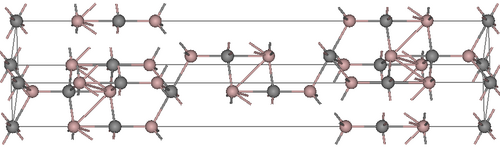

D7 1Al 4 C 3R 3 مبنية كربيد الألومنيوم
D7 2Co 3 S 4Fd 3 م
D7 3Th 3 P 4أنا 4 ثلاثي الأبعادبنية Th 3 P 4
D7 أμ-Ni 3 Sn 4
D7 بتا 3 ب 4أنا
D8 1Fe 3 Zn 10أنا 4 3م
D8 2Cu 5 Zn 8أنا 4 3مهيكل من النحاس الأصفر غاما
D8 3Cu 9 Al 4P 4 3m
D8 4Cr 23 C 6Fm 3 مبنية بلورية Cr 23 C 6 / بنية كربيد الكروم (II)
D8 5Fe 7 W 6R 3 م
D8 6Cu 15 Si 4أنا 4 ثلاثي الأبعاد
D8 8Mn 5 Si 3P6 3 /mcm
D8 9Co 9 S 8Fm 3 م
D8 10Cr 5 Al 8R3m
D8 11Co 2 Al 5P6 3 /mmc
D8 أMn 23 Th 6 ,Cu 16 Mg 6 Si 7

(مرحلة النمو)

Fm 3 م
D8 بσ-CrFeP4 2 /mnm
D8 جMg 2 Zn 11الساعة 3 مساءً
D8 دCo 2 Al 9P2 1 /c
D8 eMg 32 (Al,Zn) 49أنا 3
D8 fGe 7 Ir 3أنا 3 م
D8 غرامGa 2 Mg 5إيبام
D8 ساعةW 2 B 5P6 3 /mmc
D8 iMo 2 B 5R 3 م
D8 kالخميس 7 سبتمبر 12P6 3 /م
D8 لترCr 5 B 4I4/mcm
D8 مW 5 Si 3I4/mcm
D10 1C 3 Cr 7Pnma
D10 2Fe 3 Th 7P6 3 mc
D31 → D3 1
D51 → D5 1
D52 → D5 2
D61 → D6 1
D81 → D8 1
D82 → D8 2
D83 → D8 3

مركبات من E إلى K

تشير الأحرف بين "E" و "K" إلى المركبات الأكثر تعقيدًا.

المركبات من E إلى K
تسمية التقرير الهيكليرسم بيانيالنموذج الأوليالمجموعة الفضائيةوصف
E0 1PbFClP4/nmmبنية ماتلوكايت
E0 3CdOHClP6 3 mc
E0 5FeOClبنية أوكسي كلوريد الحديد

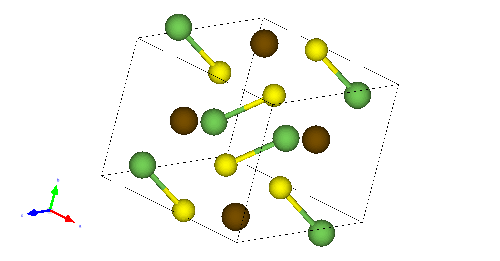

E0 7FenesSP2 1 /cبنية الأرسينوبيريت
E1 1CuFeS 2أنا 4 2dبنية الكالكوبيريت
E1 أMgCuAl 2سمسم
E1 بAgAuTe 4P2/cبنية السيلفانيت
E2 1CaTiO 33 م​بنية البيروفسكايت

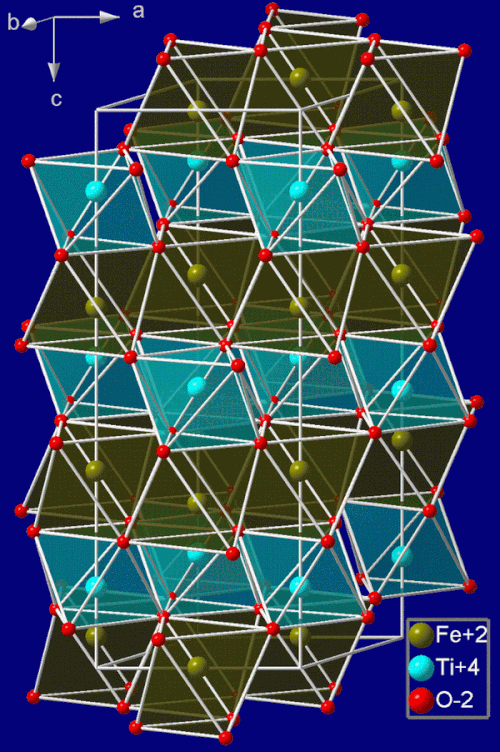

E2 2FeTiO 3R 3بنية الإلمنيت
E2 4NH 4 CdC 13Pnma
E3CdAl 2 S 4أنا 4
E3 3FeSb 2 S 4بنامبنية بيرثييريت
E8 1Eu 2 Ir 2 O 7Fd 3 مبنية البيركلور
E9 1Ca 3 Al 2 O 63 م​
E9 3Fe 3 W 3 CFd 3 م
E9 4Al 5 C 3 NP6 3 mc
E9 أAl 7 Cu 2 FeP4/mnc
E9 بAl 8 FeMg 3 Si 6P 6 2m
E9 جMn 3 Al 9 SiP6 3 /mmc
E9 دAlLi 3 N 2Ia 3
E9 eCuFe 2 S 3Pnmaبنية الكانيت
F0 1NiSSbP2 1 3بنية أولمانيت
F0 2COSR3mبنية كبريتيد الكربونيل
F5 1CrNaS 2R 3 م
F5 2KN 3I4/mcm
F5 4NH 4 O 2 ClP 4 2 1 م
F5 6CuSbS 2Pnmaبنية الكالكوستيبايت
F5 9KCNSPbcm
F5 10KAg(CN) 2P 3 1c
F5 13KBO 2R 3 c
F5 أFeKS 2C2/c
F51 → F5 1
F52 → F5 2
F61 → E1 1
G0 1CaCO3​R 3 cبنية الكالسيت

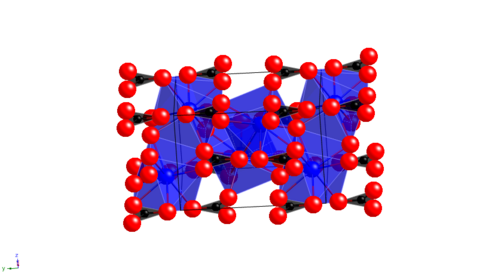

G0 2CaCO3​PMCNبنية الأراغونيت
G0 6KClO 3P2 1 /m

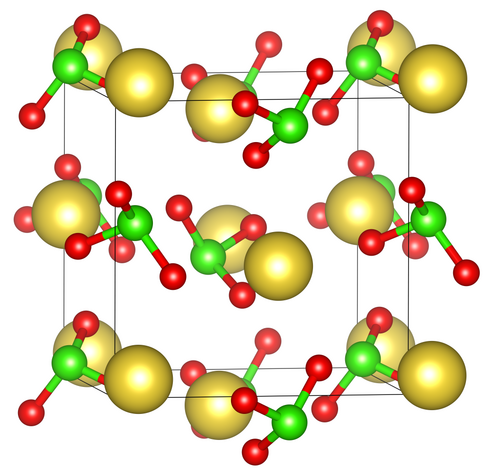

جي 3NaClO 3P2 1 3بنية كلورات الصوديوم
G3 2Na 2 SO 3الصفحة 3بنية كبريتيت الصوديوم
G4 → E2 2
G5 → E2 1
G7 1CeCO 3 Fص 6 2جبنية الباستناسيت
H0 1CaSO 4سمسمبنية الأنهيدريت
H0 2BaSO 4Pnmaبنية الباريت
H0 3 → S1 1
H0 5KClO 4Pnmaبنية بيركلورات البوتاسيوم
H0 7BPO 4أنا 4
H1 → H0 1
H1 1Al 2 MgO 4Fd 3 مبنية الإسبينيل
H1 2 → S1 2
H1 3 → S1 3
H1 5K 2 PtC 14P4/mmmm
H1 6β-K 2 SO 4Pnma
H2 → H0 2

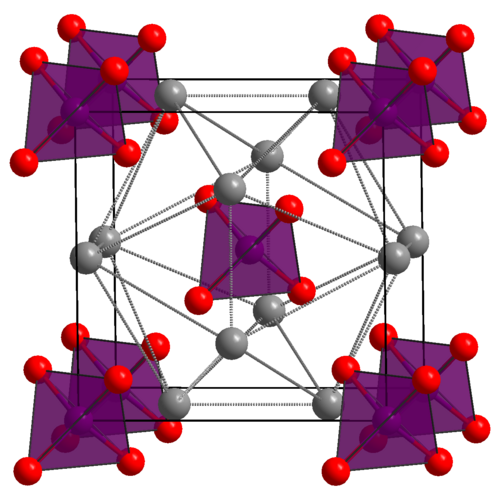

H2 1Ag 3 PO 4P 4 3nبنية فوسفات الفضة
H2 4Cu 3 S 4 VP 4 3m
H2 5AsCu 3 S 4Pmn2 1بنية الإينارجيت
H2 6Cu 2 FeS 4 Snأنا 4 2 متربنية الستانيت
H3 → S1 1
H3 1 → S1 4
H4CaWO 4I4 1 /aهيكل شيلي
H5 7Ca 5 (PO 4 ) 3 F,Cl,OHP6 3 /مبنية الأباتيت
H11 → H1 1
H12 → S1 2
H13 → S1 3
H15 → H1 5
H31 → S1 4
H61 → J1 1
I1 1 → J1 1
I1 13 → J1 13
J1 1K 2 PtCl 6Fm 3 م
J1 13K 2 GeF 6P 3 m1
K0 1K 2 S 2 O 5P2 1 /m
K1 1KSO 3ص321
K1 2CsSO 3P6 3 mc
K3 1Cs 3 CoC 15I4/mcm
K4 1NH 4 SO 4P2 1 /c

مركبات L

يشير الحرف "L" إلى المركبات بين الفلزية .

مركبات L
تسمية التقرير الهيكليرسم بيانيالنموذج الأوليالمجموعة الفضائيةوصف
L1 0CuAuP4/mmm
L1 1كوبتR 3 م
L1 2Cu 3 Au3 م​بنية Cu 3 Au
L1 3CdPt 3ممم
L1 أCuPt 3
L2 1AlCu 2 MnFm 3 ممركبات هويسلر
L2 2Sb 2 Tl 7أنا 3 م
L2 أ𝛿-CuTiP4/mmm
L6 0CuTi 3P4/mmm
L'1Fe 4 N3 م​
L'1 2AlF 3 Cبنية البيروفسكايت
L'2ThH 2I4/mmm
L'2 bThH 2I4/mmm
L'3 → B8 1Fe 2 N
L'3 2β-V 2 NP 3 1m
L6 0Ti 3 CuP4/mmm
L10 → L1 0
L'10 → L'1
L11 → L1 1
L12 → L1 2
L13 → L1 3
L20 → B2
L'20 → L'2
L21 → L2 1
L22 → L2 2

مركبات S

مركبات الكبريت
تسمية التقرير الهيكليرسم بيانيالنموذج الأوليالمجموعة الفضائيةوصف
S1 1ZrSiO 4I4 1 /amdبنية الزركون

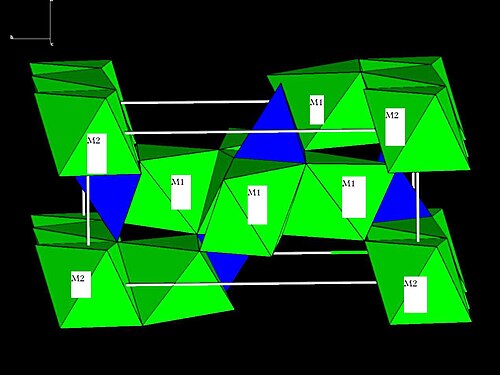

S1 2Mg 2 SiO 4Pnmaبنية فورستريت

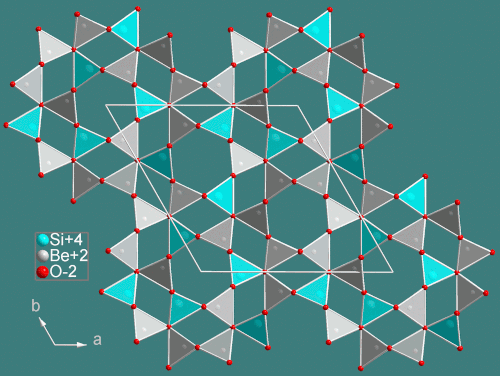

S1 3Be 2 SiO 4R 3بنية الفينكيت
S1 4Al 2 Ca 3 Si 3 O 12Ia 3 dبنية العقيق
S2 1Sc 2 Si 2 O 7C2/mبنية ثورتفيتيت
S3 1Be 3 Al 2 Si 6 O 18P6/mccبنية البريل
S3 2BaSi 4 O 9P 6 c2
S5 3Ca 2 MgSi 2 O 7P 4 2 1 مبنية الأكرمانيت
S6NaAlSi 2 O 6 H 2 Oأنا 4 ثلاثي الأبعاد
S6 2Na 8 Al 6 Si 6 O 24 Cl2​P 4 3n

انظر أيضاً

مراجع

  1. ↑ "فهرس حسب تسمية تقرير البنية" . مركز مختبرات البحرية الأمريكية لفيزياء وتكنولوجيا المواد. 1 سبتمبر 1995. مؤرشف من الأصل في 12 سبتمبر 2019. تم الاطلاع عليه في 6 أبريل 2019 .
  2. ↑ ميهل، مايكل جيه؛ هيكس، ديفيد؛ توهر، كورماك؛ ليفي، أوهاد؛ هانسون، روبرت إم؛ هارت، غوس؛ كورتارولو، ستيفانو (2017). "مكتبة AFLOW للنماذج الأولية البلورية: الجزء 1". علوم المواد الحاسوبية . 136 : S1– S828. arXiv : 1806.07864 . doi : 10.1016/j.commatsci.2017.01.017 . ISSN 0927-0256 . S2CID 119490841 .
  3. ↑ ألمان، رودولف؛ هينك، رولاند (17 أغسطس/آب 2007). "إدخال أنواع البنية في قاعدة بيانات البنية البلورية غير العضوية ICSD" . مجلة أكتا كريستالوغرافيكا، القسم أ . 63 (5). الاتحاد الدولي لعلم البلورات (IUCr): 412-417 . Bibcode : 2007AcCrA..63..412A . doi : 10.1107/s0108767307038081 . ISSN: 0108-7673 . PMC: 2525864. PMID : 17703075 .
  4. ^ براج، ول (1931). “Strukturbericht، 1913-1928”. طبيعة . 128 (3230): 511-512 . بيب كود : 1931Natur.128..511B . دوى : 10.1038/128511a0 . ISSN 0028-0836 . S2CID 4079798 .
  5. ^ ايوالد ، بول بيتر. هيرمان، سي. (1931). Zeitschrift für Kristallographie، Kristallgeometrie، Kristallphysik، Kristallchemie . لايبزيغ: Akademische Verlagsgesellschaft mbH
  6. ↑ "الاتحاد الدولي لعلم البلورات: تقارير التركيب" . تم الاطلاع عليه بتاريخ 6 أبريل 2019 .
  7. ↑ سميثيلز، كولين جيه (1949). كتاب مرجعي عن المعادن ( الطبعة الثانية). نيويورك: دار إنترساينس للنشر. OCLC 568858 .
  8. ↑ بيرسون، دبليو بي (1964). دليل تباعدات الشبكة وبنية المعادن والسبائك . أكسفورد: مطبعة بيرغامون. doi : 10.1016/C2013-0-08243-6 . ISBN 978-1-4832-1318-7. OCLC 883896503 . S2CID 239866683 .  {{cite book}}عدم توافق رقم ISBN / التاريخ ( مساعدة )
  9. 1 2 ميهل، مايكل ج. (2019). "تاريخ موجز لرموز Strukturbericht ومخططات التصنيف البلوري الأخرى" . مجلة الفيزياء: سلسلة المؤتمرات . 1290 (1) 012016. دار نشر IOP. Bibcode : 2019JPhCS1290a2016M . doi : 10.1088/1742-6596/1290/1/012016 . ISSN 1742-6588 .
  10. ↑ كيسوم، دبليو إتش؛ تاكونيس، كيه دبليو (1936). "حول التركيب البلوري للكلور". فيزيكا . 3 ( 1-4 ). إلسيفير بي في: 237-242 . رمز Bibcode : 1936Phy.....3..237K . doi : 10.1016/s0031-8914(36)80226-2 . ISSN 0031-8914 .
  11. ↑ بيس، آر إس (1950). "البنية البلورية لنيتريد البورون". مجلة نيتشر . 165 (4201). سبرينغر ساينس آند بيزنس ميديا ​​ذ.م.م: 722-723 . رمز Bibcode : 1950Natur.165..722P . doi : 10.1038 / 165722b0 . ISSN 0028-0836 . PMID 15416803. S2CID 2503156 .
  12. ↑ بيراستيجوي، ب.؛ هول، س. (2000). "البنية البلورية لفلوريد الثاليوم (I)". مجلة كيمياء الحالة الصلبة . 150 (2). إلسيفير بي في: 266-275 . رمز Bibcode : 2000JSSCh.150..266B . doi : 10.1006/jssc.1999.8587 . ISSN 0022-4596 .
