الموجة الصوتية السطحية

📅 آخر تحديث: ٢٦ يوليو ٢٠٢٦
✍️ نُشر في: ٢٦ يوليو ٢٠٢٦
📷 يحتوي على 4 صور
الموسوعة الحرة

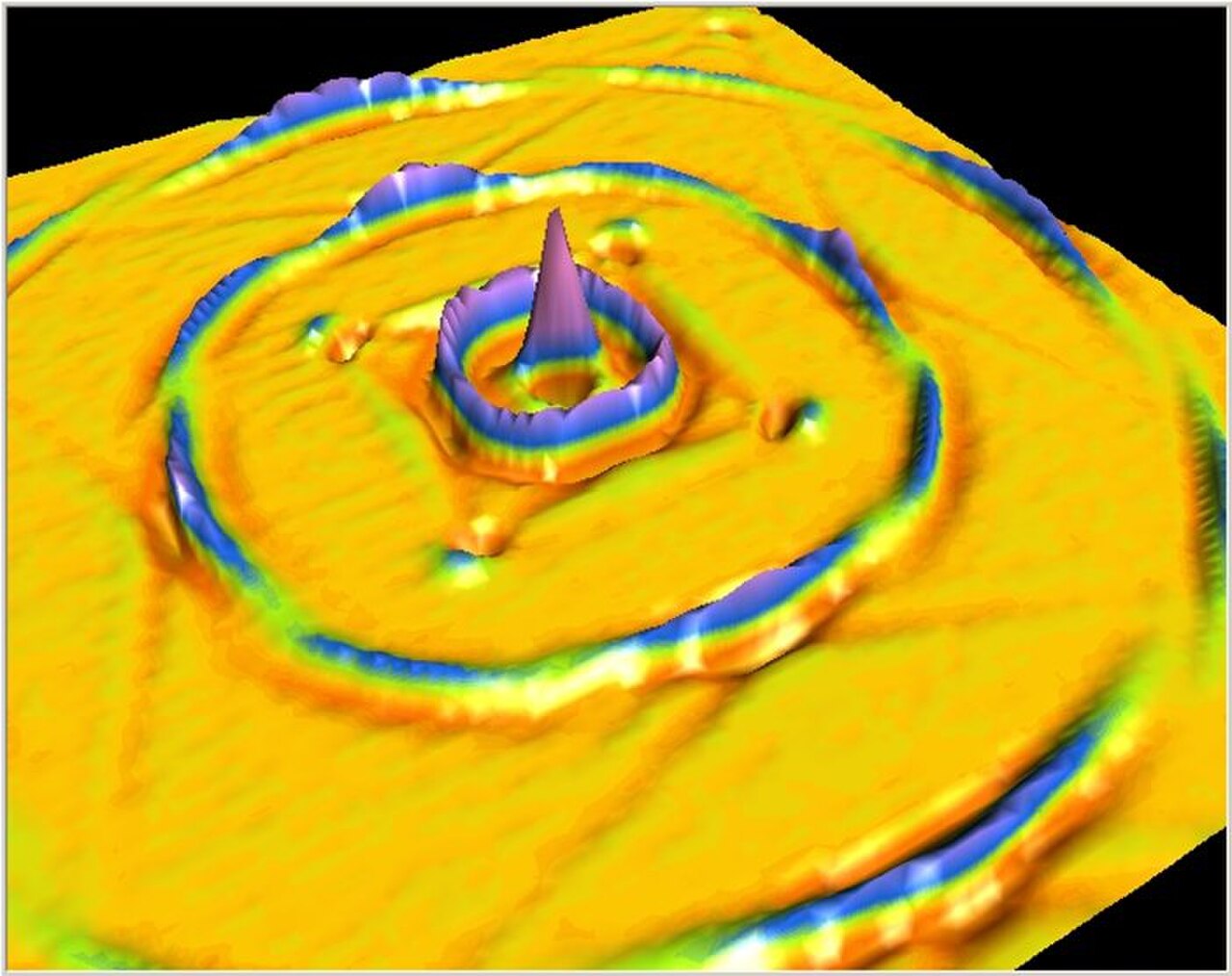

صورة تجريبية للموجات الصوتية السطحية على بلورة أكسيد التيلوريوم [1]

الموجة الصوتية السطحية ( SAW ) هي موجة صوتية تنتقل على طول سطح مادة تتميز بالمرونة ، بسعة تتناقص عادةً بشكل كبير مع العمق في المادة، بحيث تقتصر على عمق يبلغ طول موجة واحد تقريبًا. [2] [3]

اكتشاف

تم شرح الموجات الصوتية السطحية لأول مرة في عام 1885 من قبل اللورد رايلي ، الذي وصف طريقة انتشار الصوت السطحي وتوقع خصائصها في ورقته الكلاسيكية. [4] سميت على اسم مكتشفها، تحتوي موجات رايلي على مكون قص طولي ورأسي يمكن أن يقترن بأي وسائط مثل الطبقات الإضافية التي تلامس السطح. يؤثر هذا الاقتران بشدة على سعة وسرعة الموجة، مما يسمح لأجهزة استشعار الموجات الصوتية السطحية باستشعار الكتلة والخصائص الميكانيكية بشكل مباشر. غالبًا ما يستخدم مصطلح "موجات رايلي" مرادفًا لـ "الموجات الصوتية السطحية"، على الرغم من وجود أنواع متعددة من الموجات الصوتية السطحية بالمعنى الدقيق للكلمة، مثل موجات لوف ، والتي تكون مستقطبة في مستوى السطح، بدلاً من الطولي والرأسي.

تميل الموجات الصوتية البصرية مثل موجات Love وRayleigh إلى الانتشار لفترة أطول بكثير من الموجات الضخمة، حيث يتعين عليها فقط السفر في بُعدين، وليس في ثلاثة أبعاد. علاوة على ذلك، تتمتع عمومًا بسرعة أقل من نظيراتها الضخمة.

أجهزة SAW

توفر أجهزة الموجات الصوتية السطحية مجموعة واسعة من التطبيقات باستخدام النظام الإلكتروني، بما في ذلك خطوط التأخير والمرشحات والمقارنات ومحولات التيار المستمر إلى التيار المستمر . يمكن أن توفر إمكانيات جهاز الموجات الصوتية السطحية هذه مجالًا محتملًا في نظام الرادار وأنظمة الاتصالات.

التطبيق في المكونات الإلكترونية

يستخدم هذا النوع من الموجات عادة في الأجهزة التي تسمى أجهزة الموجات الصوتية الساكنة في الدوائر الإلكترونية . تستخدم أجهزة الموجات الصوتية الساكنة كمرشحات ومذبذبات ومحولات ، وهي أجهزة تعتمد على تحويل الموجات الصوتية. يتم تحويل الطاقة الكهربائية إلى طاقة ميكانيكية (على شكل موجات صوتية ساكنة) باستخدام مواد كهرضغطية .

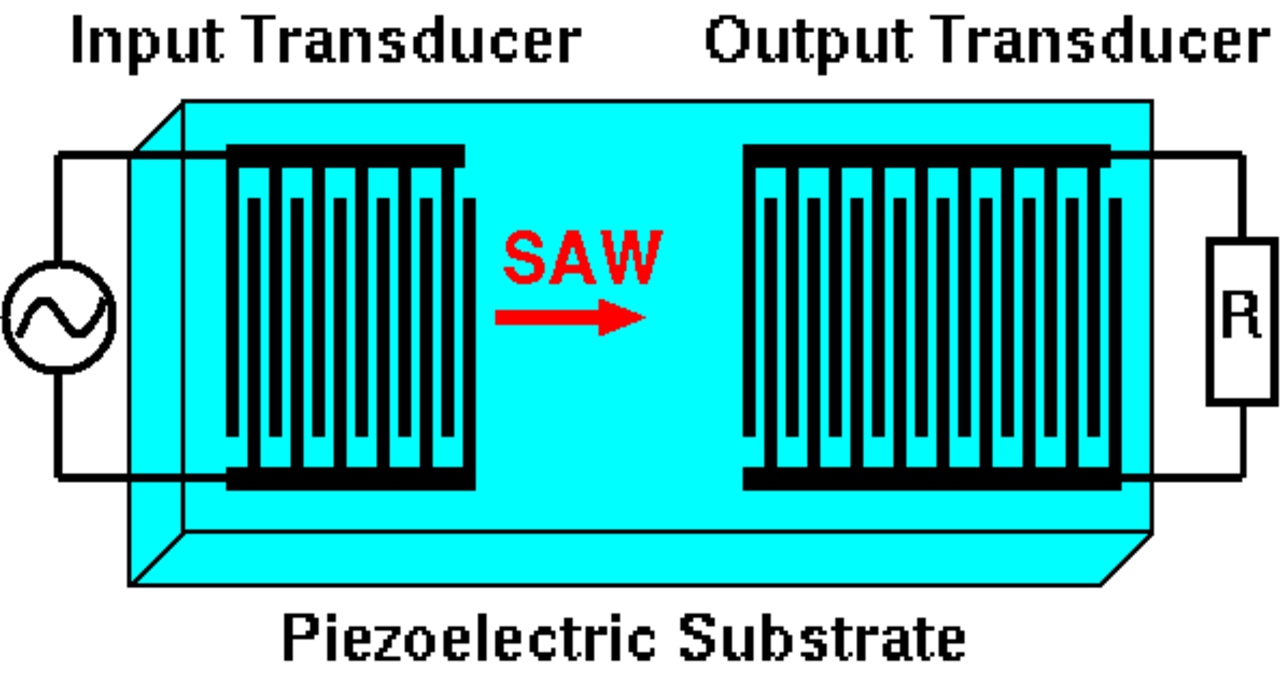

صورة تخطيطية لتصميم جهاز SAW النموذجي

تستخدم الأجهزة الإلكترونية التي تستخدم الموجات الصوتية البصرية عادةً محولًا رقميًا واحدًا أو أكثر لتحويل الموجات الصوتية إلى إشارات كهربائية والعكس صحيح من خلال استغلال التأثير الكهرضغطي لبعض المواد ، مثل الكوارتز ، ونيوبيت الليثيوم ، وتنتالات الليثيوم ، وسيليكات اللانثانوم والغاليوم ، إلخ. [5] يتم تصنيع هذه الأجهزة عن طريق تنظيف/معالجة الركيزة مثل التلميع، والتمعدن، والطباعة الضوئية ، وتصنيع طبقة التخميل/الحماية (العازل الكهربائي). هذه هي خطوات العملية النموذجية المستخدمة في تصنيع أشباه الموصلات مثل الدوائر المتكاملة السيليكونية .

تؤثر جميع أجزاء الجهاز (الركيزة، سطحها، نوع مادة التمعدن، سمك التمعدن، حوافها المتكونة بواسطة الليثوغرافيا الضوئية، الطبقات - مثل طلاء التخميل للتمعدن) على أداء أجهزة SAW لأن انتشار موجات رايلي يعتمد بشكل كبير على سطح مادة الركيزة، وجودتها وجميع الطبقات التي تلامس الركيزة. على سبيل المثال، في مرشحات SAW، يعتمد تردد أخذ العينات على عرض أصابع IDT، وترتبط قدرة التعامل مع الطاقة بسمك ومواد أصابع IDT، ويعتمد استقرار درجة الحرارة ليس فقط على سلوك درجة حرارة الركيزة ولكن أيضًا على المعادن المختارة لأقطاب IDT والطبقات العازلة المحتملة التي تغطي الركيزة والأقطاب الكهربائية.

تُستخدم مرشحات SAW الآن في الهواتف المحمولة ، وتوفر مزايا تقنية في الأداء والتكلفة والحجم مقارنة بتقنيات المرشحات الأخرى مثل بلورات الكوارتز (القائمة على الموجات السائبة)، ومرشحات LC ، ومرشحات الموجات الموجهة على وجه التحديد عند الترددات الأقل من 1.5-2.5 جيجاهرتز اعتمادًا على طاقة التردد اللاسلكي المطلوبة للترشيح. تعتمد التكنولوجيا المكملة لـ SAW للترددات الأعلى من 1.5-2.5 جيجاهرتز على الرنانات الصوتية السائبة ذات الأغشية الرقيقة (TFBAR، أو FBAR).

تم إجراء الكثير من الأبحاث في السنوات العشرين الماضية في مجال أجهزة استشعار الموجات الصوتية السطحية . [6] تشمل تطبيقات المستشعر جميع مجالات الاستشعار (مثل الاستشعار الكيميائي والبصري والحراري والضغط والتسارع وعزم الدوران والبيولوجيا). شهدت أجهزة استشعار الموجات الصوتية السطحية نجاحًا تجاريًا متواضعًا نسبيًا حتى الآن، ولكنها متاحة تجاريًا بشكل شائع لبعض التطبيقات مثل شاشات اللمس . تم تطبيقها بنجاح على استشعار عزم الدوران في مجموعات نقل الحركة الرياضية [ 7] وتطبيقات الطيران عالية الأداء [8] بالإضافة إلى استشعار درجة الحرارة في البيئات القاسية مثل نقل الطاقة الكهربائية عالية الجهد والاستشعار المشترك لعزم الدوران ودرجة الحرارة على دوار المحركات الكهربائية [9]

تطبيقات أجهزة SAW في الراديو والتلفزيون

تُستخدم مرنانات SAW في العديد من التطبيقات نفسها التي تُستخدم فيها بلورات الكوارتز ، لأنها يمكن أن تعمل بتردد أعلى. [10] تُستخدم غالبًا في أجهزة إرسال الراديو حيث لا تكون القدرة على الضبط مطلوبة. تُستخدم غالبًا في تطبيقات مثل أجهزة التحكم عن بعد لفتح باب المرآب ، ووصلات التردد اللاسلكي قصيرة المدى للأجهزة الطرفية للكمبيوتر، وغيرها من الأجهزة حيث لا تكون التوجيه مطلوبة. حيث قد يستخدم رابط الراديو عدة قنوات، تُستخدم مذبذبات بلورة الكوارتز بشكل أكثر شيوعًا لتشغيل حلقة مقفلة الطور . نظرًا لأن التردد الرنان لجهاز SAW يتم ضبطه بواسطة الخصائص الميكانيكية للبلورة، فإنه لا ينجرف بقدر مذبذب LC بسيط، حيث تختلف الظروف مثل أداء المكثف وجهد البطارية بشكل كبير مع درجة الحرارة والعمر.

تُستخدم مرشحات SAW أيضًا غالبًا في أجهزة استقبال الراديو، حيث يمكن أن يكون لها نطاقات تمرير محددة بدقة وضيقة. وهذا مفيد في التطبيقات حيث يجب مشاركة هوائي واحد بين جهاز إرسال وجهاز استقبال يعملان بترددات متقاربة. تُستخدم مرشحات SAW أيضًا بشكل متكرر في أجهزة استقبال التلفزيون ، لاستخراج الموجات الحاملة الفرعية من الإشارة؛ حتى إيقاف تشغيل التناظرية ، كان استخراج الموجات الحاملة الفرعية الصوتية الرقمية من شريط التردد المتوسط ​​لجهاز استقبال التلفزيون أو مسجل الفيديو أحد الأسواق الرئيسية لمرشحات SAW.

قام الرائد الأوائل جيفري كولينز بدمج أجهزة الموجات الصوتية السطحية في جهاز استقبال سكاي نت الذي طوره في سبعينيات القرن العشرين. وقد قام بمزامنة الإشارات بشكل أسرع من التكنولوجيا الموجودة. [11]

تُستخدم هذه المرشحات أيضًا بشكل متكرر في أجهزة الاستقبال الرقمية، وهي مناسبة تمامًا لتطبيقات الموجات فوق الصوتية . وذلك لأن إشارة التردد المتوسط ​​تكون دائمًا عند تردد ثابت بعد خلط المذبذب المحلي بالإشارة المستقبلة، وبالتالي فإن المرشح ذو التردد الثابت ومعامل الجودة العالي يوفر إزالة ممتازة للإشارات غير المرغوب فيها أو التداخلية.

في هذه التطبيقات، يتم استخدام مرشحات SAW دائمًا تقريبًا مع مذبذب محلي مركب بحلقة مقفلة الطور ، أو مذبذب مدفوع بمكثف متغير .

SAW في الجيوفيزياء

في علم الزلازل، يمكن أن تصبح الموجات الصوتية السطحية النوع الأكثر تدميراً من الموجات الزلزالية التي تنتجها الزلازل ، [12] والتي تنتشر في وسائط أكثر تعقيدًا، مثل قاع المحيط والصخور وما إلى ذلك، بحيث يجب ملاحظتها ومراقبتها من قبل الناس لحماية البيئة الحية.

SAW في الصوتيات الكمومية

تلعب الموجات الصوتية الكمومية دورًا رئيسيًا في مجال الصوتيات الكمومية (QA) حيث يتم تحليل التفاعل بين الأنظمة الكمومية ( الفونونات ، و(شبه) الجسيمات، والبتات الكمومية الاصطناعية) والموجات الصوتية، على عكس البصريات الكمومية (QO) التي تدرس التفاعل بين المادة والضوء. سرعة انتشار الموجات الخاصة بـ QA أبطأ بخمسة أوامر من حيث الحجم من سرعة QO. ونتيجة لذلك، يقدم QA منظورًا مختلفًا للنظام الكمومي من حيث الأطوال الموجية التي لم يغطيها QO. [13] أحد الأمثلة على هذه الإضافات هو التحقيق البصري الكمومي للكيوبتات والنقاط الكمومية المصنعة بطريقة تحاكي الجوانب الأساسية للذرات الطبيعية، مثل هياكل مستوى الطاقة والاقتران بالمجال الكهرومغناطيسي . [14] [15] [16] [17] [18] يتم ترتيب هذه الذرات الاصطناعية في دائرة يطلق عليها "الذرات العملاقة"، نظرًا لحجمها الذي يصل إلى 10 −4 –10 −3 م. [19] استخدمت التجارب البصرية الكمومية عمومًا حقول الميكروويف للتفاعل بين المادة والضوء، ولكن بسبب اختلاف الطول الموجي بين الذرات العملاقة وحقول الميكروويف، والتي يتراوح طولها الموجي بين 10 −2 –10 −1 م، تم استخدام الموجات فوق الصوتية بدلاً من ذلك لطولها الموجي الأكثر ملاءمة (10 −6 م). [20]

في مجالات المغناطيسية والإلكترونيات الدورانية ، يسمح الاقتران الرنان بين موجات الدوران والموجات الصوتية السطحية ذات متجه الموجة والتردد المتساويين بنقل الطاقة من شكل إلى آخر، في أي اتجاه. [13] يمكن أن يكون هذا مفيدًا على سبيل المثال في بناء أجهزة استشعار المجال المغناطيسي ، والتي تكون حساسة لكل من شدة واتجاه المجالات المغناطيسية الخارجية. تتمتع هذه المستشعرات، التي تم بناؤها باستخدام بنية من الطبقات المغناطيسية الانقباضية والكهربائية الضغطية، بفائدة التشغيل بدون بطاريات وأسلاك، بالإضافة إلى وجود مجموعة واسعة من ظروف التشغيل، مثل درجات الحرارة المرتفعة أو الأنظمة الدوارة. [21]

التحكم بالإلكترون الواحد

رسوم متحركة لإلكترون ينتقل عبر موجة صوتية سطحية.

حتى في أصغر مقاييس تكنولوجيا أشباه الموصلات الحالية، يتم تنفيذ كل عملية بواسطة تيارات ضخمة من الإلكترونات. [22] إن تقليل عدد الإلكترونات المشاركة في هذه العمليات، مع الهدف النهائي المتمثل في تحقيق التحكم في الإلكترون الفردي، يمثل تحديًا خطيرًا. ويرجع ذلك إلى تفاعل الإلكترونات بشكل كبير مع بعضها البعض ومحيطها، مما يجعل من الصعب فصل الإلكترون الواحد عن الباقي. [23] يمكن أن يساعد استخدام الموجات الكهرومغناطيسية الساكنة في تحقيق هذا الهدف. عندما يتم إنشاء الموجات الكهرومغناطيسية الساكنة على سطح كهرضغطي، تولد موجة الإجهاد جهدًا كهرومغناطيسيًا. يمكن للحد الأدنى من الجهد أن يحبس الإلكترونات الفردية، مما يسمح بنقلها بشكل فردي. على الرغم من أن هذه التقنية كانت تُفكر في البداية كطريقة لتحديد وحدة قياسية للتيار بدقة، [24] إلا أنها تبين أنها أكثر فائدة في مجال المعلومات الكمومية . [25] عادةً ما تكون البتات الكمومية ثابتة، مما يجعل نقل المعلومات بينها أمرًا صعبًا. يمكن استخدام الإلكترونات الفردية التي تحملها الموجات الكمومية الساكنة كبتات كمومية طائرة قادرة على نقل المعلومات من مكان إلى آخر. لتحقيق ذلك، هناك حاجة إلى مصدر إلكترون واحد، بالإضافة إلى جهاز استقبال يمكن نقل الإلكترون بينه. تُستخدم النقاط الكمومية (QD) عادةً لهذه الحبس الإلكتروني الثابت. يُطلق على هذا الحد الأدنى المحتمل أحيانًا اسم SAW QD. تكون العملية، كما هو موضح في ملف GIF على اليمين، عادةً على النحو التالي. أولاً، يتم إنشاء الموجات الكمومية الساكنة باستخدام محول رقمي بيني بأبعاد محددة بين الأقطاب الكهربائية للحصول على الأطوال الموجية المواتية. [22] ثم من النقطة الكمومية الساكنة، تنتقل الأنفاق الكمومية للإلكترون إلى الحد الأدنى المحتمل، أو SAW QD. تنقل الموجات الكمومية الساكنة بعض الطاقة الحركية إلى الإلكترون، مما يدفعه إلى الأمام. ثم يتم نقله عبر قناة أحادية البعد على سطح مادة أشباه الموصلات الكهرضغطية مثل GaAs . [23] [24] وأخيرًا، تنتقل الإلكترونات من المجال الكمومي للموجات الصوتية إلى المجال الكمومي للمستقبل، وبعد ذلك تكتمل عملية النقل. ويمكن أيضًا تكرار هذه العملية في كلا الاتجاهين. [26]

المواد SAW و 2D

نظرًا لأن الاهتزازات الصوتية يمكن أن تتفاعل مع الشحنات المتحركة في أشباه الموصلات الكهرضغطية من خلال المجال الكهرضغطي الناتج عن الإجهاد في المواد السائبة، فإن اقتران الصوت والكهرباء (AE) هذا مهم أيضًا في المواد ثنائية الأبعاد، مثل الجرافين . في هذه المواد ثنائية الأبعاد، يكون لغاز الإلكترون ثنائي الأبعاد طاقات فجوة نطاق أعلى بكثير من طاقة الفونونات SAW التي تنتقل عبر المادة. لذلك، يتم امتصاص الفونونات SAW عادةً عبر التحولات الإلكترونية داخل النطاق . في الجرافين، هذه التحولات هي الطريقة الوحيدة، حيث تمنع علاقة التشتت الخطي لإلكتروناته الحفاظ على الزخم / الطاقة عندما يمتص SAW لانتقال بين النطاقات. [27]

غالبًا ما يؤدي التفاعل بين الشحنات المتحركة والأشعة السينية إلى تقليل شدة الأشعة السينية أثناء تحركها عبر غاز الإلكترون ثنائي الأبعاد، بالإضافة إلى إعادة تطبيع سرعة الأشعة السينية. تستحوذ الشحنات على الطاقة الحركية من الأشعة السينية وتفقد هذه الطاقة مرة أخرى من خلال تشتت الناقل .

بصرف النظر عن إضعاف شدة الموجات الصوتية، هناك مواقف محددة يمكن فيها تضخيم الموجة أيضًا. من خلال تطبيق جهد على المادة، قد تحصل حاملات الشحنة على سرعة انجراف أعلى من الموجات الصوتية. ثم تنقل جزءًا من طاقتها الحركية إلى الموجات الصوتية، مما يتسبب في تضخيم شدتها وسرعتها. والعكس يعمل أيضًا. إذا كانت الموجات الصوتية تتحرك بسرعة أكبر من حاملات الشحنة، فقد تنقل الطاقة الحركية إليها، وبالتالي تفقد بعض السرعة والشدة. [28]

SAW في الموائع الدقيقة

في السنوات الأخيرة، تم لفت الانتباه إلى استخدام الموجات الصوتية الساكنة لدفع تشغيل السوائل الدقيقة ومجموعة متنوعة من العمليات الأخرى. ونظرًا لعدم تطابق سرعات الصوت في ركيزة الموجات الصوتية الساكنة والسائل، يمكن نقل الموجات الصوتية الساكنة بكفاءة إلى السائل، مما يخلق قوى جمودية وسرعات سائل كبيرة. ويمكن استغلال هذه الآلية لدفع أفعال السوائل مثل الضخ والخلط والنفث . [ 8 ] لدفع هذه العمليات، يحدث تغيير في وضع الموجة عند واجهة السائل والركيزة. في الركيزة، تكون موجة الموجات الصوتية الساكنة عبارة عن موجة عرضية وعند دخول القطرة تصبح الموجة موجة طولية .[9] هذه الموجة الطولية هي التي تخلق تدفق السائل داخل القطرة الميكروفلويدية، مما يسمح بحدوث الخلط. يمكن استخدام هذه التقنية كبديل للقنوات الدقيقة والصمامات الدقيقة للتلاعب بالركائز، مما يسمح بنظام مفتوح. [29]

تم استخدام هذه الآلية أيضًا في الموائع الدقيقة القائمة على القطرات للتلاعب بالقطرات. ومن الجدير بالذكر أنه باستخدام SAW كآلية تشغيل، تم دفع القطرات نحو منفذين [30] [31] أو أكثر [32] للفرز. علاوة على ذلك، تم استخدام SAWs لتعديل حجم القطرات، [33] [34] الانقسام، [35] [30] [36] الاحتجاز، [37] النتف، [38] والتنقيط النانوي. [36] تم التلاعب بالتأثير على القطرات على الأسطح المستوية والمائلة والتحكم فيها باستخدام SAW. [39] [40]

PDMS ( بولي دايميثيل السيلوكسان ) هي مادة يمكن استخدامها لإنشاء قنوات دقيقة ورقائق ميكروفلويدية. لها العديد من الاستخدامات، بما في ذلك في التجارب التي يتم فيها اختبار الخلايا الحية أو معالجتها. إذا كانت الكائنات الحية بحاجة إلى البقاء على قيد الحياة، فمن المهم مراقبة بيئتها والتحكم فيها، مثل الحرارة ومستويات الأس الهيدروجيني؛ ومع ذلك، إذا لم يتم تنظيم هذه العناصر، فقد تموت الخلايا أو قد يؤدي ذلك إلى تفاعلات غير مرغوب فيها. [41] وجد أن PDMS يمتص الطاقة الصوتية، مما يتسبب في تسخين PDMS بسرعة (يتجاوز 2000 كلفن / ثانية). [42] يعد استخدام SAW كطريقة لتسخين أجهزة PDMS هذه، جنبًا إلى جنب مع السوائل داخل القنوات الدقيقة، الآن تقنية يمكن إجراؤها بطريقة محكومة مع القدرة على التلاعب بدرجة الحرارة إلى 0.1 درجة مئوية. [42] [43]

كان تطوير أجهزة الموجات الصوتية السطحية المرنة (SAW) محركًا مهمًا في تقدم التكنولوجيا القابلة للارتداء وأنظمة الموائع الدقيقة . عادة ما يتم تصنيع هذه الأجهزة على ركائز بوليمرية، مثل بولي إيثيلين نفثالات (PEN) والبولي إيميد ، وتستخدم الترسيب بالرش لمواد مثل AlN و ZnO . [44] أدى هذا المزيج من المرونة والمواد المتقدمة إلى توسيع إمكانات تطبيقها في مختلف المجالات.

SAW في قياس التدفق

يمكن استخدام الموجات الصوتية السطحية لقياس التدفق. تعتمد الموجات الصوتية السطحية على انتشار جبهة الموجة، والتي تبدو مشابهة للأنشطة الزلزالية. يتم توليد الموجات عند مركز الإثارة وتنتشر على طول سطح مادة صلبة. تحفزها نبضة كهربائية على توليد موجات صوتية سطحية تنتشر مثل موجات الزلزال . يعمل المحول بين الأصابع كمرسل وكمستقبل . عندما يكون أحدهما في وضع المرسل، يعمل الاثنان الأبعد كمستقبلين. تنتقل الموجات الصوتية السطحية على طول سطح أنبوب القياس، ولكن جزءًا منها سوف يقترن بالسائل. تعتمد زاوية الانفصال على السائل على التوالي على سرعة انتشار الموجة الخاصة بالسائل. على الجانب الآخر من أنبوب القياس، سوف تقترن أجزاء من الموجة بالأنبوب وتستمر في طريقها على طول سطحه إلى المحول بين الأصابع التالي. سيتم اقتران جزء آخر مرة أخرى وينتقل مرة أخرى إلى الجانب الآخر من أنبوب القياس حيث يتكرر التأثير ويكتشف المحول على هذا الجانب الموجة. وهذا يعني أن إثارة أي محول هنا سوف تؤدي إلى سلسلة من إشارات الإدخال على محولين آخرين في المسافة. يرسل اثنان من المحولات إشاراتهما في اتجاه التدفق، واثنان في الاتجاه الآخر. [45]

انظر أيضا

مراجع

  1. ^ مختبر فيزياء الحالة الصلبة التطبيقية - جامعة هوكايدو. Kino-ap.eng.hokudai.ac.jp (2013-11-28). تم الاسترجاع في 2013-12-09.
  2. ^ APITech. "SAW Technology". info.apitech.com . تم الاسترجاع في 2021-05-12 .
  3. ^ Crook, Alex (2013-10-17). "Surface Acoustic Waves (SAWs)". www.sp.phy.cam.ac.uk . تم الاسترجاع في 2022-01-24 .
  4. ^ اللورد رايلي (1885). "حول الموجات المنتشرة على طول السطح المستوي لمادة صلبة مرنة". وقائع جمعية لندن للرياضيات. المجلد 1-17 (1): 4-11. doi :10.1112/plms/s1-17.1.4.
  5. ^ Weigel, R.; Morgan, DP; Owens, JM; Ballato, A.; Lakin, KM; Hashimoto, K.; Ruppel, CCW (2002). "مواد وأجهزة وتطبيقات الموجات الدقيقة الصوتية". معاملات معهد مهندسي الكهرباء والإلكترونيات حول نظرية الموجات الدقيقة وتقنياتها . 50 (3): 738–749. رمز Bibcode :2002ITMTT..50..738W. doi :10.1109/22.989958.
  6. ^ Benes, E.; Gröschl, M.; Seifert, F. (1997). "مقارنة بين مبادئ مستشعرات BAW وSAW". وقائع ندوة التحكم في الترددات الدولية . المجلد 45. ص 5-20. doi :10.1109/FREQ.1997.638514. ISBN 978-0-7803-3728-2. S2CID  110101321. {{cite book}}: |journal=تم تجاهله ( مساعدة )
  7. ^ "نظام قياس عزم الدوران التطبيقي لشركة ماكلارين".
  8. ^ "تكنولوجيا Transense تحسن قياس عزم الدوران لطائرة الهليكوبتر من GE".
  9. ^ "هندسة التنقل - استشعار عزم الدوران". 23 نوفمبر 2022.
  10. ^ Biryukov, SV; Gulyaev, YV; Krylov, VV; Plessky, VP (1995). الموجات الصوتية السطحية في الوسائط غير المتجانسة. Springer. ISBN 9783540584605.
  11. ^ "صحيفة نعي جيفري كولينز هيرالد". أكتوبر 2015.
  12. ^ آكي، كييتي؛ ريتشاردز، بول جي. (1980). علم الزلازل الكمي . فريمان.
  13. ^ أ ب بير ديلسينج وآخرون. 2019 J. Phys. D: Appl. Phys. 52 353001
  14. ^ هانسون، ر.؛ كووينهوفن، إل بي؛ بيتا، جيه آر؛ تاروشا، س.؛ فاندرسيبن، إل إم كيه (2007-10-01). "الدوران في النقاط الكمومية ذات عدد قليل من الإلكترونات". مراجعات الفيزياء الحديثة . 79 (4): 1217–1265. arXiv : cond-mat/0610433 . رمز Bibcode :2007RvMP...79.1217H. doi :10.1103/revmodphys.79.1217. ISSN  0034-6861. S2CID  9107975.
  15. ^ You, JQ; Nori, Franco (2011). "الفيزياء الذرية والبصريات الكمومية باستخدام الدوائر الفائقة التوصيل". Nature . 474 (7353): 589–597. arXiv : 1202.1923 . Bibcode :2011Natur.474..589Y. doi :10.1038/nature10122. ISSN  0028-0836. PMID  21720362. S2CID  4319078.
  16. ^ Xiang, Ze-Liang; Ashhab, Sahel; You, JQ; Nori, Franco (2013-04-09). "الدوائر الكمومية الهجينة: الدوائر الفائقة التوصيل التي تتفاعل مع أنظمة كمومية أخرى". مراجعات الفيزياء الحديثة . 85 (2): 623–653. arXiv : 1204.2137 . Bibcode :2013RvMP...85..623X. doi :10.1103/revmodphys.85.623. ISSN  0034-6861. S2CID  12868839.
  17. ^ Gu, Xiu; Kockum, Anton Frisk; Miranowicz, Adam; Liu, Yu-xi; Nori, Franco (2017). "Microwave photonics with superconducting quantum circuits". تقارير الفيزياء . 718–719: 1–102. arXiv : 1707.02046 . Bibcode :2017PhR...718....1G. doi :10.1016/j.physrep.2017.10.002. ISSN  0370-1573. S2CID  119396458.
  18. ^ كوكوم، أنطون فريسك؛ نوري، فرانكو (2019)، "بتات الكم مع وصلات جوزيفسون"، أساسيات وحدود تأثير جوزيفسون ، سلسلة سبرينغر في علوم المواد، المجلد 286، شام: سبرينغر إنترناشيونال للنشر، ص 703-741، arXiv : 1908.09558 ، doi :10.1007/978-3-030-20726-7_17، ISBN 978-3-030-20724-3, S2CID  202152287 , تم الاسترجاع في 2022-01-18
  19. ^ فريسك كوكوم، أنطون؛ ديلسينج، بير؛ جوهانسون، جوران (2014-07-30). "تصميم معدلات استرخاء تعتمد على التردد وتحويلات لامب لذرة اصطناعية عملاقة". المراجعة الفيزيائية أ . 90 (1): 013837. arXiv : 1406.0350 . رمز Bibcode : 2014PhRvA..90a3837F. doi : 10.1103/physreva.90.013837. ISSN  1050-2947. S2CID  26805221.
  20. ^ جوستافسون ، مارتن ف. عارف، توماس. كوكوم، انطون فريسك؛ إكستروم، ماريا ك.؛ يوهانسون، جوران؛ ديلسينج ، لكل (2014/10/10). “نشر الفونونات المقترنة بذرة اصطناعية”. علوم . 346 (6206): 207-211. أرخايف : 1404.0401 . بيب كود :2014Sci...346..207G. دوى :10.1126/science.1257219. ISSN  0036-8075. بميد  25213379. S2CID  24207629.
  21. ^ الحسني، مريم؛ المازرية، عمر؛ بيتيت-واتيلوت، سيباستيان؛ بوفوت، لوران؛ زغون، سيرجي؛ طالبي، عبد الكريم؛ هين، ميشيل؛ عيسى، كلتومة آيت؛ حاج علي، سامي؛ لاكور، دانيال؛ ساري، فريدريك (أبريل 2016). "مستشعرات المجال المغناطيسي SAW القائمة على الهياكل الطبقية المغناطيسية الانقباضية الكهربائية: نمذجة FEM والتحقق التجريبي". المستشعرات والمحركات أ: فيزيائية . 240 : 41-49. doi : 10.1016/j.sna.2015.10.031. hdl : 20.500.12210/45497 . ISSN  0924-4247.
  22. ^ ab Bäuerle, C.; Christian Glattli, D.; Meunier, T.; Portier, F.; Roche, P.; Roulleau, P.; Takada, S.; Waintal, X. (2018). "التحكم المتماسك للإلكترونات الفردية: مراجعة للتقدم الحالي". تقارير عن التقدم في الفيزياء . 81 (5): 056503. arXiv : 1801.07497 . Bibcode :2018RPPh...81e6503B. doi :10.1088/1361-6633/aaa98a. PMID  29355831. S2CID  4634928.
  23. ^ ab Hermelin, Sylvain; Takada, Shintaro; Yamamoto, Michihisa; Tarucha, Seigo; Wieck, Andreas D.; Saminadayar, Laurent; Bäuerle, Christopher; Meunier, Tristan (سبتمبر 2011). "Electrons surfing on a sound wave as a platform for quantum opticals with flying electrons". Nature . 477 (7365): 435–438. arXiv : 1107.4759 . Bibcode :2011Natur.477..435H. doi :10.1038/nature10416. ISSN  0028-0836. PMID  21938064. S2CID  4431106.
  24. ^ ab Ford, Christopher JB (2017). "نقل ومعالجة الإلكترونات الفردية في حدود الموجة الصوتية السطحية". Physica Status Solidi B. 254 ( 3): 1600658. arXiv : 1702.06628 . Bibcode :2017PSSBR.25400658F. doi :10.1002/pssb.201600658. ISSN  1521-3951. S2CID  55779904.
  25. ^ بارنز، CHW؛ شيلتون، JM؛ روبنسون، AM (2000-09-15). "الحوسبة الكمومية باستخدام الإلكترونات المحاصرة بواسطة الموجات الصوتية السطحية". المراجعة الفيزيائية ب . 62 (12): 8410-8419. arXiv : cond-mat/0006037 . رمز Bibcode :2000PhRvB..62.8410B. doi :10.1103/PhysRevB.62.8410. S2CID  26938012.
  26. ^ Administrator (2014-01-16). "لعب تنس الطاولة بالإلكترونات الفردية". www.sp.phy.cam.ac.uk . تم الاسترجاع في 2022-01-20 .
  27. ^ Zhang, SH; Xu, W. (2011-06-01). "امتصاص الموجات الصوتية السطحية بواسطة الجرافين". AIP Advances . 1 (2): 022146. Bibcode :2011AIPA....1b2146Z. doi : 10.1063/1.3608045 .
  28. ^ جوليايف، بوستوفويت (20 يونيو 1964). "تضخيم الموجات السطحية في أشباه الموصلات" (PDF) . مجلة الفيزياء السوفيتية JETP . 20 (6): 2.
  29. ^ يانغ، تشون-جوانج؛ شو، تشانغ-رون؛ وانج، جيان-هوا (فبراير 2010). "التلاعب بالقطرات في الأنظمة الميكروفلويدية". الاتجاهات في الكيمياء التحليلية . 29 (2): 141-157. doi :10.1016/j.trac.2009.11.002.
  30. ^ ab Sesen, Muhsincan; Alan, Tuncay; Neild, Adrian (2015). "توجيه القابس الميكروفلويدي باستخدام الموجات الصوتية السطحية". مختبر على رقاقة . 15 (14): 3030-3038. doi :10.1039/c5lc00468c. ISSN  1473-0197. PMID  26079216.
  31. ^ فرانك، توماس؛ أباتي، آدم ر؛ ويتز، ديفيد أ؛ ويكسفورث، أخيم (2009). "تدفق القطرات الموجه بموجة صوتية سطحية (SAW) في الموائع الدقيقة لأجهزة PDMS". مختبر على رقاقة . 9 (18): 2625-7. doi :10.1039/b906819h. ISSN  1473-0197. PMID  19704975.
  32. ^ دينغ، شياويون؛ لين، سز-شين ستيفن؛ لابسلي، مايكل إيان؛ لي، سيكسينج؛ جو، شيانغ؛ تشان، تشونغ يو؛ تشيانغ، آي-كاو؛ وانغ، لين؛ ماكوي، جيه فيليب (2012). "فرز الخلايا متعددة القنوات القائمة على الموجات الصوتية السطحية الدائمة (SSAW)". مختبر على رقاقة . 12 (21): 4228-31. doi :10.1039/c2lc40751e. ISSN  1473-0197. PMC 3956451. PMID  22992833 .
  33. ^ شميد، لوثار؛ فرانك، توماس (2013). "حجم القطرة المتحكم بها بواسطة SAW لتركيز التدفق". مختبر على رقاقة . 13 (9): 1691–4. doi :10.1039/c3lc41233d. ISSN  1473-0197. PMID  23515518.
  34. ^ شميد، لوثار؛ فرانك، توماس (2014-03-31). "التعديل الصوتي لحجم القطرات في وصلة على شكل حرف T". رسائل الفيزياء التطبيقية . 104 (13): 133501. رمز Bibcode :2014ApPhL.104m3501S. doi :10.1063/1.4869536. ISSN  0003-6951.
  35. ^ جونغ، جين هو؛ ديستجير، غلام؛ ها، بيونغ هانج؛ بارك، جينسو؛ سونغ، هيونغ جين (2016). "تقسيم القطرات حسب الطلب باستخدام الموجات الصوتية السطحية". مختبر على رقاقة . 16 (17): 3235-3243. doi :10.1039/C6LC00648E. ISSN  1473-0197. PMID  27435869. S2CID  42168235.
  36. ^ ab Sesen, Muhsincan; Devendran, Citsabehsan; Malikides, Sean; Alan, Tuncay; Neild, Adrian (2017). "Surface acoustic wave enabled pipette on a chip". Lab on a Chip . 17 (3): 438–447. doi :10.1039/c6lc01318j. hdl : 10044/1/74636 . ISSN  1473-0197. PMID  27995242.
  37. ^ جونغ، جين هو؛ ديستجير، غلام؛ بارك، جينسو؛ أحمد، حسنين؛ بارك، كوانجسيوك؛ سونغ، هيونج جين (21 فبراير 2017). "التقاط القطرات وإطلاقها عند الطلب باستخدام الموجات الصوتية السطحية بمساعدة الآبار الدقيقة". الكيمياء التحليلية . 89 (4): 2211-2215. doi :10.1021/acs.analchem.6b04542. ISSN  0003-2700. PMID  28192923.
  38. ^ Sesen, Muhsincan; Alan, Tuncay; Neild, Adrian (2014). "دمج القطرات حسب الطلب باستخدام الموجات الصوتية السطحية باستخدام الميكروفلويديك". Lab Chip . 14 (17): 3325–3333. doi :10.1039/c4lc00456f. ISSN  1473-0197. PMID  24972001. S2CID  13004633.
  39. ^ H. Biroun, Mehdi; Rahmati, Mohammad; Tao, Ran; Torun, Hamdi; Jangi, Mehdi; Fu, Yongqing (2020-08-07). "السلوك الديناميكي لتأثير القطرات على الأسطح المائلة بالموجات الصوتية". Langmuir . 36 (34): 10175–10186. doi : 10.1021/acs.langmuir.0c01628 . ISSN  0743-7463. PMC 8010791. PMID 32787026  .
  40. ^ بيرون، مهدي هـ.؛ لي، جيه؛ تاو، ران؛ رحمتي، محمد؛ ماك هيل، جلين؛ دونج، لينكسي؛ جانجي، مهدي؛ تورون، حمدي؛ فو، يونجكينج (2020-08-12). "الموجات الصوتية لتقليل وقت الاتصال النشط في تأثير القطرات". المراجعة الفيزيائية التطبيقية . 14 (2): 024029. رمز Bibcode : 2020PhRvP..14b4029B. doi : 10.1103/PhysRevApplied.14.024029. S2CID  225429856.
  41. ^ هاجن، ستيفن جيه؛ سون، مينجون (27 يناير 2017). "أصول التباين في الكفاءة: تفسير مسار إشارات حساس للبيئة". علم الأحياء الفيزيائي . 14 (1): 015001. رمز Bibcode : 2017PhBio..14a5001H. doi : 10.1088/1478-3975/aa546c. PMC 5336344. PMID  28129205 .
  42. ^ ab Ha, Byung Hang; Lee, Kang Soo; Destgeer, Ghulam; Park, Jinsoo; Choung, Jin Seung; Jung, Jin Ho; Shin, Jennifer Hyunjong; Sung, Hyung Jin (3 يوليو 2015). "التسخين الصوتي الحراري لنظام الموائع الدقيقة متعدد ثنائي ميثيل السيلوكسان". التقارير العلمية . 5 (1): 11851. Bibcode :2015NatSR...511851H. doi :10.1038/srep11851. PMC 4490350. PMID  26138310 .
  43. ^ Yaralioglu, Goksen (نوفمبر 2011). "التسخين بالموجات فوق الصوتية وقياس درجة الحرارة في القنوات الدقيقة". Sensors and Actuators A: Physical . 170 (1–2): 1–7. doi :10.1016/j.sna.2011.05.012.
  44. ^ لامانا، ليوناردو (2023-08-15). "التقدم الأخير في أجهزة الموجات الصوتية السطحية المرنة البوليمرية: المواد والمعالجة والتطبيقات". تقنيات المواد المتقدمة . 8 (21). doi : 10.1002/admt.202300362 . ISSN  2365-709X. S2CID  261037910.
  45. ^ منتج من شركة Bürkert Fluid Control Systems http://www.processindustryforum.com/article/patented-flow-meter-saw-technology-accurate-flow-measurement-hygienic-applications
