محطة إرسال وينفو
محطة وينفو للإرسال ، والمعروفة رسميًا باسم أركيفا وينفو ، هي المنشأة الرئيسية للبث والاتصالات في كارديف وجنوب ويلز. تقع المحطة بالقرب من قرية وينفو في وادي جلامورجان ، ويلز ، في المملكة المتحدة .

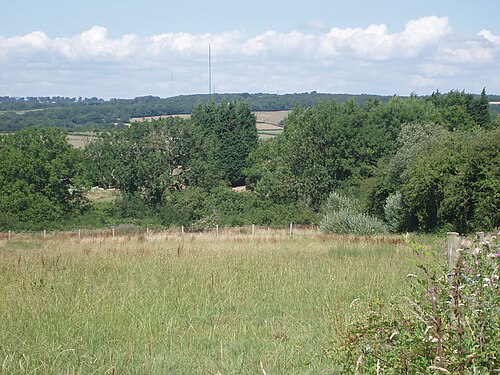

يتألف من صاري مثبت بكابلات يبلغ ارتفاعه 260.7 مترًا (855 قدمًا) [ 1 ] [ 2 ] [ 3 ] ، مع هوائيات مثبتة على ارتفاعات مختلفة. [ 4 ] ويبلغ متوسط ارتفاع هوائيات التلفزيون فوق مستوى سطح البحر 384 مترًا (1260 قدمًا) . [ 4 ] [ 2 ]
يتم امتلاك الموقع وتشغيله بواسطة شركة أركيفا . ويخدم الموقع ما يقدر بنحو 1.5 مليون مستمع (0.63 مليون أسرة) في جنوب غرب إنجلترا، و1.3 مليون مستمع (0.54 مليون أسرة) في ويلز.
تاريخ
بُني الصاري الأصلي الذي يبلغ ارتفاعه 230 مترًا (750 قدمًا) في الموقع عام 1952 من قِبل هيئة الإذاعة البريطانية (BBC) لتوفير بث تلفزيوني عالي التردد (VHF ) بتردد 405 خطًا لجنوب ويلز وغرب إنجلترا. بدأت المحطة بثها على النطاق الأول، القناة 5 (66.75 ميجاهرتز) اعتبارًا من 15 أغسطس 1952 باستخدام أجهزة الإرسال الاحتياطية، [ 5 ] ومن 20 ديسمبر 1952 باستخدام أجهزة الإرسال الرئيسية عالية الطاقة. [ 6 ] واستمر البث حتى إغلاق البث التلفزيوني بتردد 405 خطًا عام 1985.
في عام 1955، أُضيف راديو VHF FM إلى الصاري، حاملاً خدمة البث الداخلي لهيئة الإذاعة البريطانية (BBC ). تبع ذلك إضافة البرنامج الخفيف في عام 1956 والبرنامج الثالث في عام 1959.
في عام 1963، تم بناء صاري ثانٍ بطول 191 مترًا (625 قدمًا) بجانب الصاري القائم. وكان ذلك بهدف بث خدمة بي بي سي ويلز التلفزيونية الجديدة ذات 405 خطًا على النطاق الثالث ، القناة 13 (214.75 ميجاهرتز)، ودخلت الخدمة في 9 فبراير 1964. [ 7 ] أُغلق جهاز الإرسال ذو 405 خطًا لهذه الخدمة مبكرًا، في عام 1983.
في 12 سبتمبر 1965، أُتيحت خدمة البث التلفزيوني بالأبيض والأسود BBC2، التي تبلغ 625 خطًا، من وينفو على نطاق UHF . وكان هذا المُرسِل الجديد قادرًا على البث الملون منذ البداية، واستُخدم لإجراء اختبارات هندسية غير مُعلنة للتلفزيون الملون منذ ذلك الحين. [ 8 ]
في سبتمبر 1967، أطلقت BBC2 رسميًا خدمة تلفزيونية ملونة من وينفو، بعد بضعة أشهر من إطلاق BBC2 كريستال بالاس وغيرها أول بث ملون في المملكة المتحدة في يوليو من ذلك العام.
في عام 1970 تم تقديم التلفزيون الملون UHF 625 خطًا لقناة BBC1 و ITV Wales ( HTV Wales) . تمت إضافة S4C لاحقًا عند إطلاقها في عام 1982.
في عام ١٩٨٥، عندما أُغلقت محطة التلفزيون ذات ٤٠٥ خطًا، أُعيد تصميم الموقع وأُزيلت الصواريتان القديمتان. واستُبدلتا بصاري جديد تمامًا (يُعرف باسم وينفو "أ")، وهو الهيكل القائم حاليًا في الموقع. وينفو "ب" هو صاري اتصالات قائم بذاته يقع بالقرب منه. جرى تحديث هوائيات VHF FM من هوائيات الفتحة القديمة ذات الاستقطاب الأفقي إلى هوائيات جديدة ذات استقطاب مختلط، وتضاعفت قدرة جهاز الإرسال.
تم إطلاق القناة الخامسة التناظرية الجديدة عام ١٩٩٧، لكنها لم تُبث قط من وينفو. ويُفترض أن الاعتقاد السائد كان أن جهاز الإرسال بقدرة ١٢٥ كيلوواط في مينديب سيغطي عددًا كافيًا من المنازل في منطقة خدمة وينفو. في ذلك الوقت، كانت العديد من المنازل ضمن نطاق مينديب مزودة بهوائيات موجهة نحوه لاستقبال القناة الرابعة الإنجليزية فقط، بدلًا من قناة S4C ثنائية اللغة (الإنجليزية/الويلزية) التي تُبث من وينفو.
بدأ العمل على بناء برج مؤقت جديد بطول 217.7 مترًا (714 قدمًا) (Wenvoe "C") في 14 يونيو 2006، واكتمل في سبتمبر من العام نفسه. وقد حمل هذا البرج الإشارات التناظرية، بينما كان من المقرر تحسين برج Wenvoe "A" هيكليًا وتوسيعه بمقدار 23 مترًا (75 قدمًا) . تم تزويد برج Wenvoe "A" بهوائي رقمي جديد عالي الطاقة وهوائي احتياطي كامل. كما تم تركيب أجهزة إرسال تلفزيونية رقمية جديدة عالية الطاقة في المباني، مما يسمح لبرج Wenvoe "A" ببث جميع قنوات البث التلفزيوني الرقمي الرئيسية الست، بالإضافة إلى قناة سابعة مقترحة حاليًا من قبل هيئة تنظيم الاتصالات (OFCOM) [ 9 ] بعد إيقاف الإشارات التناظرية في عام 2010.
تم الانتهاء من هذا التحديث الميكانيكي بحلول صيف عام 2009، وتم تفكيك Wenvoe "C" بدءًا من أواخر أغسطس 2009.
تم إيقاف خدمة البث التناظري لقناة بي بي سي تو التابعة لشركة وينفو في 3 مارس 2010، وتم إيقاف خدمات التلفزيون التناظري المتبقية في 31 مارس 2010. عند هذه النقطة، أكملت ويلز رسميًا تحولها إلى خدمات التلفزيون الرقمي. [ 10 ]
بدأت إذاعة بي بي سي ويلز بثها من جهاز الإرسال في وينفو في 6 ديسمبر 2011 الساعة 10:39. وقد حل هذا محل جهاز الإرسال VHF منخفض الطاقة الموجود على تلة وينالت والذي كان يبث أيضًا برنامج بي بي سي ويلز VHF على تردد 103.9 ميجاهرتز إلى جنوب شرق ويلز حتى تلك النقطة.
الخدمات مُدرجة حسب التكرار
التلفزيون التناظري
15 أغسطس 1952 - 9 فبراير 1964
| تكرار | VHF | كيلوواط | خدمة |
|---|---|---|---|
| 66.75 ميجاهرتز | 5 فولت | 100 | تلفزيون بي بي سي |
9 فبراير 1964 - 12 سبتمبر 1965
دخل الصاري الثاني الخدمة حاملاً خدمة بي بي سي ويلز.
| تكرار | VHF | كيلوواط | خدمة |
|---|---|---|---|
| 66.75 ميجاهرتز | 5 فولت | 100 | بي بي سي 1 غرب |
| 214.75 ميجاهرتز | 13 فولت | 200 | بي بي سي 1 ويلز |
12 سبتمبر 1965 - أبريل 1970
بدأت أول خدمة بث تلفزيوني بتقنية UHF 625 خطًا من وينفو. استلزم ذلك تركيب هوائي النطاق الخامس أعلى الصاري، [ 11 ] ليحل محل هوائي النطاق الأول الذي كان موجودًا هناك منذ عام 1952. دخل هوائي النطاق الأول الجديد الخدمة في 8 ديسمبر 1964، ووُضع أسفل هوائي النطاق الخامس مباشرةً وفوق هوائي النطاق الثاني. هذا جعله قريبًا جدًا من مثبتات أسلاك الشد العلوية، مما استلزم هندسة دقيقة لتجنب التأثير سلبًا على نمط الإشعاع. [ 12 ]
| تكرار | VHF | UHF | كيلوواط | خدمة |
|---|---|---|---|---|
| 66.75 ميجاهرتز | 5 فولت | — | 100 | بي بي سي 1 غرب |
| 214.75 ميجاهرتز | 13 فولت | — | 200 | بي بي سي 1 ويلز |
| 711.25 ميجاهرتز | — | 51 | 500 | بي بي سي 2 ويلز † |
† كانت الخدمة أحادية اللون في البداية، ثم بدأت خدمة التلفزيون الملون في سبتمبر 1967.
أبريل 1970 - 1 نوفمبر 1982
تم إطلاق BBC1 وHTV Wales على 625 خط تلفزيوني من Wenvoe
| تكرار | VHF | UHF | كيلوواط | خدمة |
|---|---|---|---|---|
| 66.75 ميجاهرتز | 5 فولت | — | 100 | بي بي سي 1 غرب |
| 214.75 ميجاهرتز | 13 فولت | — | 200 | بي بي سي 1 ويلز |
| 631.25 ميجاهرتز | — | 41 | 500 | HTV Wales |
| 655.25 ميجاهرتز | — | 44 | 500 | بي بي سي 1 ويلز† |
| 711.25 ميجاهرتز | — | 51 | 500 | بي بي سي 2 ويلز |
† كان الإنتاج أحادي اللون في البداية، ثم بدأ الإنتاج الملون في BBC One Wales في 9 يوليو 1970.
1 نوفمبر 1982 - 4 يناير 1983
انطلقت القناة الرابعة في جميع أنحاء المملكة المتحدة. وبما أنها في ويلز، فقد بثت قناة وينفوي نسخة القناة الرابعة.
| تكرار | VHF | UHF | كيلوواط | خدمة |
|---|---|---|---|---|
| 66.75 ميجاهرتز | 5 فولت | — | 100 | بي بي سي 1 غرب |
| 214.75 ميجاهرتز | 13 فولت | — | 200 | بي بي سي 1 ويلز |
| 631.25 ميجاهرتز | — | 41 | 500 | HTV Wales |
| 655.25 ميجاهرتز | — | 44 | 500 | بي بي سي 1 ويلز |
| 679.25 ميجاهرتز | — | 47 | 500 | S4C |
| 711.25 ميجاهرتز | — | 51 | 500 | بي بي سي 2 ويلز |
4 يناير 1983 - 3 يناير 1985
تم إيقاف بث خدمة BBC1 Wales على النطاق الثالث من محطة وينفوي ، والتي تعمل بـ 405 خطًا، مبكرًا. [13] وكانت محطات الترحيل التي تعمل بـ 405 خطًا في أبرغافيني وكارمارثين ولانيللي قد أُغلقت في العام السابق . وبذلك، أصبحت لاندريوندود ويلز (ومحطة الترحيل غير المباشرة التابعة لوينفوي في لانيدلويس ) وكيلفي هيل آخر محطات إرسال BBC Wales المتبقية التي تعمل بـ 405 خطًا والمصنفة كمحطات ترحيل لوينفوي.
كان من المقرر إغلاق خطوط الإرسال ذات 405 خطًا من كيلفي هيل ولانيدلويس في الربع الثاني من عام 1983، مما يترك لاندريوندود ويلز لتستمر بمفردها حتى يناير 1985.
| تكرار | VHF | UHF | كيلوواط | خدمة |
|---|---|---|---|---|
| 66.75 ميجاهرتز | 5 فولت | — | 100 | بي بي سي 1 غرب |
| 631.25 ميجاهرتز | — | 41 | 500 | HTV Wales |
| 655.25 ميجاهرتز | — | 44 | 500 | بي بي سي 1 ويلز |
| 679.25 ميجاهرتز | — | 47 | 500 | S4C |
| 711.25 ميجاهرتز | — | 51 | 500 | بي بي سي 2 ويلز |
3 يناير 1985 - 15 نوفمبر 1998
تم إيقاف نظام التلفزيون VHF ذو 405 خطًا في جميع أنحاء المملكة المتحدة، وحتى بدء خدمات التلفزيون الرقمي، كان إنتاج التلفزيون في وينفوي 625 خطًا على UHF فقط.
| تكرار | UHF | كيلوواط | خدمة |
|---|---|---|---|
| 631.25 ميجاهرتز | 41 | 500 | HTV Wales |
| 655.25 ميجاهرتز | 44 | 500 | بي بي سي 1 ويلز |
| 679.25 ميجاهرتز | 47 | 500 | S4C |
| 711.25 ميجاهرتز | 51 | 500 | بي بي سي 2 ويلز |
التلفزيون التناظري والرقمي
15 نوفمبر 1998 - 3 مارس 2010
كان هذا هو الإطلاق الأولي للتلفزيون الرقمي باستخدام نظام DVB-T . تم اختيار ترددات الإرسال وقدرات الإخراج بحيث لا تتداخل مع قنوات التلفزيون UHF، بل يتم استقبالها باستخدام نفس مجموعة الهوائيات. تم تغيير مجموعات QAM وعدد الموجات الحاملة حوالي عام 2002 بعد انهيار ITV Digital واستحواذ اتحاد Freeview على الخدمة .
| تكرار | UHF | كيلوواط | خدمة | نظام |
|---|---|---|---|---|
| 546.000 ميجاهرتز | 30 | 10 | بي بي سي (القناة 1) | DVB-T |
| 578.000 ميجاهرتز | 34 | 5 | الرقمي 3 و4 (مُجمّع 2) | DVB-T |
| 625.833 ميجاهرتز | 40- | 5 | SDN (Mux A) | DVB-T |
| 631.25 ميجاهرتز | 41 | 500 | HTV Wales | نظام PAL الأول |
| 649.833 ميجاهرتز | 43- | 5 | أركيفا (مكس سي) | DVB-T |
| 655.25 ميجاهرتز | 44 | 500 | بي بي سي 1 ويلز | نظام PAL الأول |
| 673.833 ميجاهرتز | 46- | 5 | أركيفا (مكس دي) | DVB-T |
| 679.25 ميجاهرتز | 47 | 500 | S4C | نظام PAL الأول |
| 705.833 ميجاهرتز | 50- | 5 | بي بي سي (ميكس ب) | DVB-T |
| 711.25 ميجاهرتز | 51 | 500 | بي بي سي 2 ويلز | نظام PAL الأول |
3 مارس 2010 – 31 مارس 2010
تم إغلاق قناة BBC Two Wales التناظرية على القناة 51 بعد 45 عامًا من الخدمة، وتم نقل قناة HTV Wales من القناة 41 إلى تلك القناة لما سيكون شهرها الأخير من الخدمة.
تم تغيير اسم القناة 1 من القناة 30 إلى BBC A ونُقلت إلى القناة 41+ (التي كانت قد أُخليت للتو من قبل قناة HTV Wales التناظرية). بالإضافة إلى زيادة الطاقة إلى 100 كيلوواط ERP، أُعيدت تهيئتها إلى 64QAM و8 كيلو هرتز، مما أدى إلى منطقة خدمة مماثلة للبث التناظري القديم ولكن مع نطاق ترددي أكبر بكثير مما كان متاحًا للقناة 1.
خلال فترة التحويل، تم تكرار جميع القنوات التي يتم نقلها على Multiplex B على هذا Multiplex الجديد PSB1.
تمت إعادة استخدام القناة 30 للمجمع C، مما أدى إلى تحرير تخصيص المجمع C القديم على القناة 43-
| تكرار | UHF | كيلوواط | خدمة | نظام |
|---|---|---|---|---|
| 546.000 ميجاهرتز | 30 | 5 | أركيفا (مكس سي) | DVB-T |
| 578.000 ميجاهرتز | 34 | 5 | الرقمي 3 و4 (مُجمّع 2) | DVB-T |
| 625.833 ميجاهرتز | 40- | 5 | SDN (Mux A) | DVB-T |
| 634.166 ميجاهرتز | 41+ | 100 [ 14 ] | بي بي سي أ | DVB-T |
| 655.25 ميجاهرتز | 44 | 500 | بي بي سي 1 ويلز | نظام PAL الأول |
| 673.833 ميجاهرتز | 46- | 5 | أركيفا (مكس دي) | DVB-T |
| 679.25 ميجاهرتز | 47 | 500 | S4C | نظام PAL الأول |
| 705.833 ميجاهرتز | 50- | 5 | بي بي سي (ميكس ب) | DVB-T |
| 711.25 ميجاهرتز | 51 | 500 | HTV Wales | نظام PAL الأول |
التلفزيون الرقمي
31 مارس 2010 - 27 أبريل 2011
تم إيقاف جميع قنوات التلفزيون التناظرية المتبقية بعد 40 عامًا من الخدمة. وتم ترقية عمليات الإرسال الرقمي منخفضة الطاقة قبل التحول (باستثناء Arqiva A وSDN) إلى طاقة كاملة، وتمت تهيئتها للعمل بتقنية 64QAM وموجات حاملة 8 كيلوهرتز، مع تغييرات في الترددات وتغيير أسماء المجموعات المتعددة.
| تكرار | UHF | كيلوواط | المشغل |
|---|---|---|---|
| 546.000 ميجاهرتز | 30 | 10 | أركيفا أ |
| 634.166 ميجاهرتز | 41+ | 100 | بي بي سي أ |
| 658.000 ميجاهرتز | 44 | 100 | رقمي 3 و4 |
| 682.000 ميجاهرتز | 47 | 100 | بي بي سي ب† |
| 698.000 ميجاهرتز | 49 | 50 | أركيفا ب |
| 714.000 ميجاهرتز | 51 | 10 | SDN |
† قنوات عالية الوضوح؛ BBC One HD و BBC HD و ITV1 HD و S4C Clirlun باستخدام بث DVB-T2، مشفرة بـ MPEG4 100 كيلو واط ERP.
27 أبريل 2011 - 23 يناير 2013
على غير العادة، تطلّب التحوّل الرقمي في وينفو مرحلة ثالثة لإتاحة الوقت اللازم لتخصيص القناتين 42 و45 في ريدج هيل . عند هذه النقطة، تمّ دمج Arq A وSDN بالكامل في المجموعة مع زيادة في الطاقة.
| تكرار | UHF | كيلوواط | المشغل |
|---|---|---|---|
| 634.166 ميجاهرتز | 41+ | 100 | بي بي سي أ |
| 642.166 ميجاهرتز | 42+ | 50 | SDN |
| 658.000 ميجاهرتز | 44 | 100 | رقمي 3 و4 |
| 666.000 ميجاهرتز | 45 | 50 | أركيفا أ |
| 682.000 ميجاهرتز | 47 | 100 | بي بي سي بي |
| 698.000 ميجاهرتز | 49 | 50 | أركيفا ب |
23 يناير 2013 - 10 ديسمبر 2013
كنتيجة جانبية لتغييرات التردد في أماكن أخرى في المنطقة تتعلق بإخلاء نطاق 800 ميجاهرتز لاستخدام الهاتف المحمول من الجيل الرابع ، [ 15 ] تم نقل مضاعف الإرسال "Arqiva B" الخاص بـ Wenvoe من القناة 49 إلى القناة 39. [ 16 ] كان ذلك للسماح لجهاز إرسال Mendip بالاستحواذ على القناة 49 في وقت لاحق .
| تكرار | UHF | كيلوواط | المشغل |
|---|---|---|---|
| 618.000 ميجاهرتز | 39 | 50 | أركيفا ب |
| 634.166 ميجاهرتز | 41+ | 100 | بي بي سي أ |
| 642.166 ميجاهرتز | 42+ | 50 | SDN |
| 658.000 ميجاهرتز | 44 | 100 | رقمي 3 و4 |
| 666.000 ميجاهرتز | 45 | 50 | أركيفا أ |
| 682.000 ميجاهرتز | 47 | 100 | بي بي سي بي |
10 ديسمبر 2013 - 24 يونيو 2020
بعد التغييرات التي طرأت على نطاق التردد 700 ميجاهرتز في 15 مايو و6 يونيو 2019، يتم بثّ مُجمّع Arqiva COM7 على قناة UHF 55، ومُجمّع COM8 على قناة UHF 56. وتُقدّم هذه المُجمّعات خدمات عالية الوضوح إضافية. أما مُجمّع التلفزيون المحلي فيبثّ على قناة UHF 37، وقد بدأت اختبارات الهوائي في حوالي 1 ديسمبر 2013.
| تكرار | UHF | كيلوواط | المشغل | نظام |
|---|---|---|---|---|
| 602.000 ميجاهرتز | 37 | 10 | التلفزيون المحلي | DVB-T |
| 618.000 ميجاهرتز | 39 | 50 | أركيفا ب | DVB-T |
| 634.166 ميجاهرتز | 41+ | 100 | بي بي سي أ | DVB-T |
| 642.166 ميجاهرتز | 42+ | 50 | SDN | DVB-T |
| 658.000 ميجاهرتز | 44 | 100 | رقمي 3 و4 | DVB-T |
| 666.000 ميجاهرتز | 45 | 50 | أركيفا أ | DVB-T |
| 682.000 ميجاهرتز | 47 | 100 | بي بي سي بي | DVB-T2 |
| 746.000 ميجاهرتز | 55 | 40.7 | COM7 | DVB-T2 |
| 754.000 ميجاهرتز | 56 | 40.7 | COM8 | DVB-T2 |
25 يونيو 2020 - حتى الآن
بعد التغييرات التي طرأت على نطاق 700 ميجاهرتز، في 22 يونيو 2020، تم إيقاف تشغيل مضاعف Arqiva COM8 بشكل دائم على قناة UHF 56. [ 17 ]
| تكرار | UHF | كيلوواط | المشغل | نظام |
|---|---|---|---|---|
| 602.000 ميجاهرتز | 37 | 10 | التلفزيون المحلي | DVB-T |
| 618.000 ميجاهرتز | 39 | 50 | أركيفا ب | DVB-T |
| 634.166 ميجاهرتز | 41+ | 100 | بي بي سي أ | DVB-T |
| 642.166 ميجاهرتز | 42+ | 50 | SDN | DVB-T |
| 658.000 ميجاهرتز | 44 | 100 | رقمي 3 و4 | DVB-T |
| 666.000 ميجاهرتز | 45 | 50 | أركيفا أ | DVB-T |
| 682.000 ميجاهرتز | 47 | 100 | بي بي سي بي | DVB-T2 |
| 746.000 ميجاهرتز | 55 | 40.7 | COM7 | DVB-T2 |
راديو تناظري (VHF FM)
1956 - شتاء 1981
المصدر: [ 18 ]
استخدم وينفو مجموعة غير منتظمة من الترددات في البداية، وتم تطبيق تغييرات خطة النطاق المتفق عليها في عام 1978 في عام 1981.
| تكرار | كيلوواط | خدمة |
|---|---|---|
| 89.95 ميجاهرتز | 113 | برنامج بي بي سي الخفيف |
| 92.125 ميجاهرتز | 113 | خدمة بي بي سي المحلية (غرب) |
| 94.3 ميجاهرتز | 113 | خدمة بي بي سي ويلزية محلية |
| 96.8 ميجاهرتز | 113 | البرنامج الثالث لهيئة الإذاعة البريطانية |
حاضر
تبث إذاعات بي بي سي راديو 1، وبي بي سي راديو 2، وبي بي سي راديو 3، وبي بي سي راديو 4، وكلاسيك إف إم برامجها إلى جنوب ويلز ومنطقة غرب إنجلترا من موقع وينفو. ويُسهم استخدام أنظمة هوائيات متعددة الاتجاهات وأنظمة ذات قدرة إشعاعية فعالة عالية في توفير تغطية بث واسعة. كما تعمل عدة محطات تقوية على توسيع نطاق تغطية موقع وينفو، وأكبرها محطة ريدج هيل، التي تُغطي أجزاءً من غرب ميدلاندز عبر تردداتها المخصصة.
تستخدم إذاعة بي بي سي راديو 1 نظام إلغاء اتجاهي لمنع التداخل مع أجهزة الإرسال القارية في فرنسا.
تتشابه إذاعة "راديو سيمرو" وإذاعة "راديو ويلز" في نمط الإشعاع، لكنهما تختلفان في القدرة الإشعاعية الفعالة. تتميز إذاعة "راديو ويلز" بقدرة إشعاعية فعالة أقل لتجنب التداخل مع إذاعة "بي بي سي كورنوال" على نفس التردد.
تبث إذاعة نيشن راديو بطاقة منخفضة لضمان تغطية كافية لكارديف ونيوبورت وبريدجند. في عام 2026، نُقلت إذاعة كابيتال ساوث ويلز إلى وينفو من موقع وينالت المجاور، حيث تشارك مؤقتًا أنظمة هوائيات نيشن راديو، في انتظار الحصول على ترخيص بث دائم.
| تكرار | ERP (كيلوواط) | خدمة | التغطية |
|---|---|---|---|
| 89.9 ميجاهرتز | 250.00 | راديو بي بي سي 2 | خريطة MCA |
| 92.1 ميجاهرتز | 250.00 | راديو بي بي سي 3 | خريطة MCA |
| 94.3 ميجاهرتز | 250.00 | راديو بي بي سي 4 | خريطة MCA |
| 96.8 ميجاهرتز | 250.00 | إذاعة بي بي سي ويلز | خريطة MCA |
| 99.5 ميجاهرتز | 250.00 | راديو بي بي سي 1 | خريطة MCA |
| 101.7 ميجاهرتز | 250.00 | كلاسيك إف إم | خريطة MCA |
| 103.2 ميجاهرتز | 1.040 | عاصمة جنوب ويلز | |
| 103.9 ميجاهرتز | 40.00 | إذاعة بي بي سي ويلز | خريطة MCA |
| 106.8 ميجاهرتز | 4.54 | إذاعة ويلز الوطنية | خريطة MCA |
الراديو الرقمي (DAB)
يتم بث الراديو الرقمي من وينفوي بقوة عالية وهو مصمم لتغطية جنوب ويلز ومنطقة غرب البلاد.
| التردد [ 19 ] | حاجز | كيلوواط | المشغل |
|---|---|---|---|
| 216.920 ميجاهرتز | 11أ | 8.795 | الصوت الرقمي |
| 222.064 ميجاهرتز | 11D | 9000 | ديجيتال وان |
| 225.648 ميجاهرتز | 12ب | 8000 | بي بي سي الوطنية DAB |
| 227.360 ميجاهرتز | 12 درجة مئوية | 3.820 | جنوب شرق ويلز |
