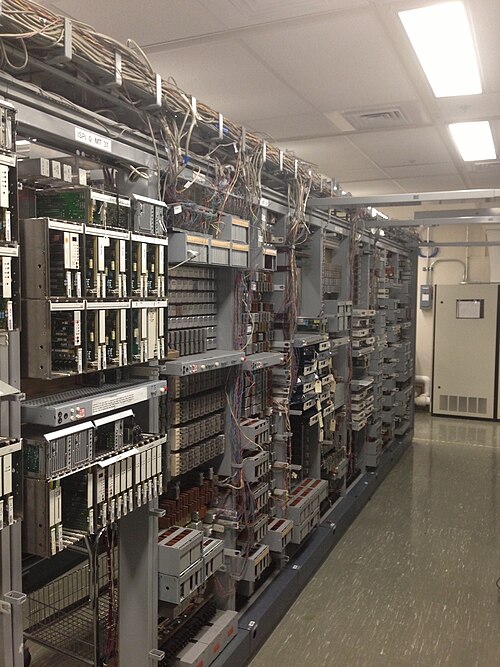

عرض إطارات 1AESS

كان نظام التحويل الإلكتروني رقم واحد ( 1ESS ) أول نظام تحويل إلكتروني أو مقسم هاتفي واسع النطاق يعمل بنظام التحكم بالبرنامج المخزن ( SPC) في نظام بيل . تم تصنيعه بواسطة شركة ويسترن إلكتريك وتم تشغيله لأول مرة في سوكاسونا ، نيو جيرسي ، في مايو 1965. [ 1 ] تتكون بنية التحويل من مصفوفة مرحلات ريد يتم التحكم فيها بواسطة مرحلات زنبركية سلكية والتي بدورها يتم التحكم فيها بواسطة وحدة معالجة مركزية (CPU).

كان مفتاح المكتب المركزي 1AESS ترقيةً متوافقةً مع المقابس وذات سعة أعلى من مفتاح 1ESS، مزودًا بمعالج 1A أسرع، ويتضمن مجموعة التعليمات الحالية لضمان توافق البرمجة، ويستخدم مفاتيح remreed أصغر حجمًا، وعددًا أقل من المرحلات ، ويتميز بوحدة تخزين قرصية . [ 2 ] وقد ظل في الخدمة من عام 1976 إلى عام 2017.

تغيير القماش

كانت خطة تحويل الصوت مشابهة لخطة محول 5XB السابق من حيث كونها ثنائية الاتجاه واستخدامها لمبدأ إعادة الاتصال. مع ذلك، كانت أكبر محولات المصفوفة ذات الوصول الكامل (شبكات خطوط 12A ذات وصول جزئي) في النظام 8×8 بدلاً من 10×10 أو 20×16. لذا، تطلبت ثماني مراحل بدلاً من أربع لتحقيق مجموعات وصلات كبيرة كافية في مكتب كبير. ولأن نقاط التقاطع أغلى في النظام الجديد بينما المحولات أرخص، تم تقليل تكلفة النظام بتقليل عدد نقاط التقاطع وتنظيمها في عدد أكبر من المحولات. قُسّمت الشبكة إلى شبكات خطوط وشبكات جذعية من أربع مراحل، وطُويت جزئيًا للسماح بتوصيل الخطوط ببعضها أو الجذعية ببعضها دون تجاوز ثماني مراحل تحويل.

التنفيذ التقليدي لمفتاح التمديد الأدنى غير المحظور القادر على الاتصالن{\displaystyle n}إدخال العملاء إلىن{\displaystyle n}يتم إخراج العملاء في وقت واحد - مع بدء الاتصالات بأي ترتيب - وتتوسع مصفوفة الاتصال بناءً علىن2{\displaystyle n^{2}}نظرًا لعدم جدوى ذلك عمليًا، تُستخدم النظرية الإحصائية لتصميم أجهزة قادرة على توصيل معظم المكالمات، وحجب بعضها عند تجاوز حجم البيانات السعة التصميمية. تُعدّ هذه المحولات الحجبية الأكثر شيوعًا في مقاسم الهاتف الحديثة، وتُنفّذ عادةً على شكل شبكات تحويل أصغر متسلسلة. في كثير من الأحيان، يُستخدم مُولّد عشوائي لاختيار بداية المسار عبر الشبكة متعددة المراحل، ما يسمح بتحقيق الخصائص الإحصائية التي تتنبأ بها النظرية. إضافةً إلى ذلك، إذا كان نظام التحكم قادرًا على إعادة ترتيب مسارات الاتصالات القائمة عند وصول اتصال جديد، فإن مصفوفة كاملة غير حجبية تتطلب عددًا أقل من نقاط التحويل.

شبكات الخطوط والشبكات الرئيسية

قُسّمت كل شبكة خطية (LN) أو شبكة رئيسية (TN) من أربع مراحل إلى إطارات تبديل وصلات (JSF)، وإما إطارات تبديل خطية (LSF) في حالة الشبكة الخطية، أو إطارات تبديل رئيسية (TSF) في حالة الشبكة الرئيسية. وتمّ ترميز الروابط إلى A وB وC و J للوصلات. كانت روابط A داخلية ضمن LSF أو TSF؛ وروابط B تربط LSF أو TSF بـ JSF؛ وروابط C داخلية ضمن JSF؛ وروابط J أو وصلات J تربط بشبكة أخرى في المقسم.

جميع شبكات الوصلات المشتركة (JSFs) كانت تتمتع بنسبة تركيز موحدة، أي أن عدد وصلات B داخل الشبكة يساوي عدد نقاط التوصيل بالشبكات الأخرى. معظم شبكات الوصلات الخطية (LSFs) كانت تتمتع بنسبة تركيز خطوط (LCR) تبلغ 4:1؛ أي أن عدد الخطوط كان أربعة أضعاف عدد وصلات B. في بعض المناطق الحضرية، استُخدمت شبكات LSF بنسبة 2:1. غالبًا ما كانت وصلات B تُضاعف لزيادة نسبة تركيز الخطوط، مثل 3:1 أو (خاصة في شبكات 1ESS في الضواحي) 5:1. كانت شبكات الخطوط تحتوي دائمًا على 1024 نقطة توصيل، مُرتبة في 16 شبكة، كل منها تُحوّل 64 نقطة توصيل إلى 64 وصلة B. تم تجميع أربع شبكات لأغراض التحكم في كل شبكة من شبكات الوصلات الخطية الأربع.

كانت كثافة TSF تساوي واحدًا، ولكن قد يحتوي TN على عدد أكبر من TSFs مقارنةً بـ JSFs. ولذلك، كانت روابط B الخاصة بها تُضاعف عادةً للحصول على نسبة تركيز رئيسية (TCR) تبلغ 1.25:1 أو 1.5:1، وكانت الأخيرة شائعة بشكل خاص في مكاتب 1A. كانت TSFs وJSFs متطابقة باستثناء موقعها في البنية ووجود مستوى وصول تاسع للاختبار أو عدم وجود مستوى اختبار في JSF. تم تقسيم كل JSF أو TSF إلى 4 شبكات ثنائية المراحل.

كانت شبكات النقل الرئيسية (TN) المبكرة تحتوي على أربع وحدات JSF، بإجمالي 16 شبكة، و1024 وصلة J، ونفس العدد من وصلات B، مع أربع وصلات B من كل شبكة وصلات رئيسية إلى كل شبكة مفاتيح رئيسية. ابتداءً من منتصف سبعينيات القرن الماضي، تم توصيل وصلات B في المكاتب الأكبر حجمًا بشكل مختلف، حيث اقتصرت على وصلتين B فقط من كل شبكة وصلات رئيسية إلى كل شبكة مفاتيح رئيسية. سمح هذا بإنشاء شبكة نقل رئيسية أكبر، تحتوي على 8 وحدات JSF تضم 32 شبكة، تربط 2048 وصلة و2048 وصلة B. وبالتالي، أصبحت مجموعات الوصلات أكبر وأكثر كفاءة. احتوت هذه الشبكات على ثماني وحدات TSF، مما أعطى الشبكة نسبة تركيز خط رئيسي موحدة.

في كل شبكة محلية (LN) أو شبكة نقل (TN)، تُحسب روابط A وB وC وJ من الطرف الخارجي إلى الطرف الداخلي. أي، بالنسبة للخط الرئيسي، يمكن لمفتاح المرحلة 0 توصيل كل خط رئيسي بأي من روابط A الثمانية، والتي بدورها موصولة بمفاتيح المرحلة 1 لتوصيلها بروابط B. تحتوي شبكات وصلات الخطوط الرئيسية أيضًا على مفاتيح المرحلة 0 والمرحلة 1، الأولى لتوصيل روابط B بروابط C، والثانية لتوصيل روابط C بروابط J، والتي تُسمى أيضًا بالوصلات. تُجمع الوصلات في كابلات، 16 زوجًا ملتويًا لكل كابل تُشكل مجموعة فرعية للوصلات، تمتد إلى إطار تجميع الوصلات حيث تُوصل بكابلات الشبكات الأخرى. تحتوي كل شبكة على 64 أو 128 مجموعة فرعية، وترتبط بكل شبكة أخرى بواسطة مجموعة فرعية واحدة أو (عادةً) عدة مجموعات فرعية.

كانت وحدة تبديل فيريد الأصلية 1ESS مُغلّفة على شكل مفاتيح منفصلة 8x8 أو بأحجام أخرى، وموصولة ببقية دائرة الصوت والتحكم عبر وصلات سلكية . [ 3 ] [ 4 ] [ 5 ] يمر مسار إرسال/استقبال إشارة الصوت التناظرية عبر سلسلة من مفاتيح ريد المغناطيسية (شبيهة جدًا بالمرحلات ). [ 6 ]

تم طرح نقاط التقاطع Remreed الأصغر حجمًا، والتي طُرحت في نفس وقت طرح نظام 1AESS تقريبًا، في صناديق شبكية من أربعة أنواع رئيسية. كانت صناديق شبكات التوصيل من النوع 10A وصناديق شبكات الخطوط الرئيسية من النوع 11A عبارة عن صندوق بأبعاد 40×40×12 سم تقريبًا، يحتوي على ستة عشر مفتاحًا من نوع 8×8. أما صناديق شبكات الخطوط من النوع 12A ذات نسبة LCR 2:1، فكان عرضها حوالي 12 سم فقط  ،  وتحتوي على ثمانية مفاتيح خطوط من النوع 4×4 من المرحلة 0 مزودة بقضبان توصيل وموصلات قطع لـ 32 خطًا، متصلة داخليًا بأربعة مفاتيح من النوع 4×8 من المرحلة 1 متصلة بوصلات B. بينما كانت صناديق شبكات الخطوط من النوع 14A ذات نسبة LCR 4:1 بأبعاد 40×30×12 سم تقريبًا، وتحتوي على 64 خطًا، و32 وصلة A، و16 وصلة B. تم توصيل الصناديق ببقية النسيج ودوائر التحكم بواسطة موصلات منزلقة. وهكذا، كان على العامل التعامل مع قطعة معدات أكبر وأثقل بكثير، لكنه لم يكن مضطرًا إلى فك وإعادة لف عشرات الأسلاك.

خطأ في النسيج

كان لدى وحدتي التحكم في كل إطار وصلة إمكانية الوصول غير التجريبي إلى وصلاتهما عبر مفتاح F، وهو مستوى تاسع في مفاتيح المرحلة الأولى، والذي يمكن فتحه أو إغلاقه بشكل مستقل عن نقاط التقاطع في الشبكة. عند إعداد كل مكالمة عبر الشبكة، ولكن قبل توصيل الشبكة بالخط و/أو الجذع، يمكن لوحدة التحكم توصيل نقطة مسح اختبارية بأسلاك الاتصال للكشف عن أي جهد كهربائي. يتم إرسال تقرير بالتيار المتدفق عبر نقطة المسح إلى برنامج الصيانة، مما ينتج عنه رسالة "تقاطع خاطئ وتأريض" (FCG) على جهاز الطباعة عن بُعد، تُحدد المسار. بعد ذلك، يُخبر برنامج الصيانة برنامج إكمال المكالمة بإعادة المحاولة باستخدام وصلة مختلفة.

بعد إجراء اختبار FCG بنجاح، يُفعّل برنامج إكمال المكالمات مرحل "A" في دائرة الخط الرئيسي، موصلاً أجهزة الإرسال والاختبار الخاصة به بشبكة التحويل، ومن ثم بالخط. بعد ذلك، عند إجراء مكالمة صادرة، تتحقق نقطة المسح في الخط الرئيسي من وجود خط مرفوع السماعة. إذا لم يتم اكتشاف قصر الدائرة، يُصدر البرنامج أمرًا بطباعة "فشل الإشراف" (SUPF) ويعيد المحاولة باستخدام موصل مختلف. يُجرى فحص إشراف مماثل عند الرد على مكالمة واردة. يمكن لأي من هذه الاختبارات أن يُشير إلى وجود نقطة تقاطع معيبة.

كان بإمكان الموظفين دراسة كميات هائلة من المطبوعات لتحديد الروابط ونقاط التقاطع (من بين مليون نقطة تقاطع في بعض المكاتب) التي تتسبب في فشل المكالمات من المحاولة الأولى. في أواخر سبعينيات القرن الماضي، جُمعت قنوات الطباعة عن بُعد في مراكز التحكم بالتحويل (SCC)، والتي أصبحت فيما بعد نظام مركز التحكم بالتحويل ، حيث يخدم كل مركز منها اثني عشر مركزًا أو أكثر من مراكز تبادل 1ESS، ويستخدم كل مركز حاسوبه الخاص لتحليل هذه التقارير وغيرها من تقارير الأعطال. وقد أنشأوا ما يُسمى بالرسم البياني (وهو في الواقع مخطط انتشار ) لأجزاء الشبكة التي تكثر فيها الأعطال، والتي تشير عادةً إلى نقطة تقاطع معيبة معينة، حتى لو كان عطلها متقطعًا وليس مستمرًا. بعد ذلك، كان بإمكان الفنيين المحليين فحص المحول أو الشبكة المناسبة واستبدالها.

عندما يعلق مفترق نقاط الوصول للاختبار في وضع الإغلاق، يتسبب ذلك في أعطال متقطعة في دائرة التحكم (FCG) في جميع أنحاء الشبكتين اللتين يختبرهما هذا المتحكم. ولأن وصلات J كانت متصلة خارجيًا، اكتشف موظفو غرفة التبديل أنه يمكن اكتشاف هذه الأعطال عن طريق تشغيل الشبكتين، وتأريض أسلاك اختبار المتحكم، ثم اختبار جميع وصلات J البالغ عددها 128 وصلة (256 سلكًا) للتأكد من وجود تأريض.

نظراً لقيود أجهزة الستينيات، فقد حدث عطل لا مفر منه. وعلى الرغم من اكتشافه، فقد صُمم النظام لتوصيل المتصل بالشخص الخطأ بدلاً من قطع الاتصال أو اعتراض المكالمة، وما إلى ذلك. [ 7 ]

امسح ضوئيا ووزع

استقبل الحاسوب مدخلات من الأجهزة الطرفية عبر ماسحات مغناطيسية، تتكون من مستشعرات حديدية، تشبه في مبدأ عملها ذاكرة النواة المغناطيسية ، إلا أن مخرجاتها كانت تُتحكم بواسطة ملفات تحكم مماثلة لملفات المرحل . تحديدًا، كان الحديد عبارة عن محول بأربعة ملفات. يمر ملفان صغيران عبر ثقوب في مركز قضيب من الفريت. يتم توليد نبضة على ملف الاستجواب في ملف القراءة، إذا لم يكن الفريت مشبعًا مغناطيسيًا . أما ملفات التحكم الأكبر، إذا كان التيار يمر عبرها، فإنها تُشبع المادة المغناطيسية، وبالتالي تفصل ملف الاستجواب عن ملف القراءة الذي يُعيد إشارة صفر. تم توصيل ملفات الاستجواب لـ 16 حديدًا في صف واحد على التوالي بمُشغل، وتم توصيل ملفات القراءة لـ 64 حديدًا في عمود واحد بمُضخم استشعار. تضمن دوائر الفحص أن تيار الاستجواب يمر بالفعل.

كانت الماسحات الضوئية عبارة عن ماسحات خطية (LSC)، وماسحات عامة للخطوط الرئيسية (USC)، وماسحات للوصلات (JSC)، وماسحات رئيسية (MS). تقتصر وظيفة الماسحات الثلاث الأولى على المراقبة ، بينما تتولى الماسحات الرئيسية جميع مهام المسح الأخرى. على سبيل المثال، يحتوي جهاز استقبال DTMF ، المثبت في إطار خط رئيسي متنوع، على ثماني نقاط مسح عند الطلب، واحدة لكل تردد، ونقطتي مسح للمراقبة، إحداهما للإشارة إلى وجود تركيبة DTMF صالحة لكي يعرف البرنامج متى ينظر إلى نقاط مسح التردد، والأخرى لمراقبة الحلقة. كما تكتشف نقطة مسح المراقبة نبضات الاتصال، حيث يقوم البرنامج بعدّ النبضات عند وصولها. يتم تخزين كل رقم، عند صلاحيته، في وحدة تخزين برمجية ليتم إرساله إلى سجل الإرسال.

كانت أجهزة فيرود تُركّب في أزواج، عادةً بملفات تحكم مختلفة، بحيث يُمكن لأحدها مراقبة جانب التبديل في خط رئيسي والآخر المكتب البعيد. وتُحدّد المكونات داخل مجموعة الخط الرئيسي، بما في ذلك الثنائيات، على سبيل المثال، ما إذا كان الخط يُرسل إشارة عكسية للبطارية كخط رئيسي وارد، أو يكتشف عكس البطارية من خط رئيسي بعيد؛ أي أنه خط رئيسي صادر.

تم توفير قضبان التوصيل الخطية في أزواج، حيث تم إخراج نقاط التلامس للقضيب ذي الرقم الزوجي إلى مقدمة العبوة في حلقات مناسبة للف الأسلاك، بحيث يمكن ربط الملفات لبدء التشغيل الحلقي أو بدء التشغيل الأرضي . احتوت عبوة 1ESS الأصلية على جميع قضبان التوصيل الخاصة بمفاتيح الخط معًا، ومنفصلة عن مفاتيح الخط، بينما احتوت عبوة 1AESS اللاحقة على كل قضيب توصيل في مقدمة الصندوق الفولاذي الذي يحتوي على مفتاح الخط الخاص به. لم يكن من الممكن بدء تشغيل معدات الخط ذات الأرقام الفردية أرضيًا، نظرًا لعدم إمكانية الوصول إلى قضبان التوصيل الخاصة بها.

كان الحاسوب يتحكم في مرحلات الإغلاق المغناطيسي بواسطة موزعات الإشارة (SD) المعبأة في إطارات التوصيل الرئيسية العالمية، أو إطارات التوصيل الفرعية، أو إطارات التوصيل الرئيسية المتنوعة، والتي تم ترقيمها وفقًا لذلك كـ USD أو JSD أو MSD. كانت موزعات الإشارة في الأصل عبارة عن أشجار تلامس لمرحلات زنبركية سلكية ذات 30 تلامسًا ، يتم تشغيل كل منها بواسطة قلاب. كان لكل مرحل إغلاق مغناطيسي تلامس نقل مخصص لإرسال نبضة إلى موزع الإشارة، عند كل عملية تشغيل وتحرير. كان مولد النبضات في موزع الإشارة يكتشف هذه النبضة لتحديد حدوث العملية، أو يُنبه برنامج الصيانة لطباعة تقرير FSCAN . في الإصدارات اللاحقة من 1AESS، أصبحت موزعات الإشارة من نوع الحالة الصلبة مع عدة نقاط موزع إشارة لكل حزمة دوائر، وعادةً ما تكون على نفس الرف أو الرف المجاور لحزمة التوصيل الرئيسية.

تم التحكم في بعض الأجهزة الطرفية التي كانت تحتاج إلى وقت استجابة أسرع، مثل أجهزة إرسال نبضات الاتصال، عبر موزعات النبضات المركزية، والتي كانت تستخدم بشكل أساسي لتمكين (تنبيه) وحدة التحكم في الدائرة الطرفية لقبول الأوامر من ناقل عنوان الوحدة الطرفية.

حاسوب 1ESS

كان المعالج المركزي ( CC ) ذو بنية هارفارد المكررة ، والمخصص لنظام 1ESS، يعمل بتردد 200 كيلوهرتز تقريبًا . ويتألف من خمسة أقسام، ارتفاع كل منها متران، ويبلغ طولها الإجمالي حوالي أربعة أمتار. وكانت العبوات عبارة عن بطاقات بحجم 10 × 25 سم تقريبًا، مزودة بموصل طرفي في الخلف. وكانت أسلاك اللوحة الخلفية عبارة عن أسلاك ملفوفة مغطاة بالقطن ، وليست أسلاكًا شريطية أو كابلات أخرى. وتم تنفيذ منطق وحدة المعالجة المركزية باستخدام منطق ثنائي-ترانزستور منفصل . وكانت بطاقة بلاستيكية صلبة واحدة تحتوي عادةً على المكونات اللازمة لتنفيذ، على سبيل المثال، بوابتين أو قلاب .

خُصص جزء كبير من المنطق لدوائر التشخيص. كان بالإمكان تشغيل تشخيصات وحدة المعالجة المركزية لمحاولة تحديد البطاقة (أو البطاقات) المعطلة. في حالات تعطل بطاقة واحدة، كانت نسبة نجاح محاولة الإصلاح الأولى 90% أو أكثر شائعة. أما حالات تعطل عدة بطاقات فلم تكن نادرة، وانخفضت نسبة نجاح الإصلاح من المحاولة الأولى بسرعة.

كان تصميم وحدة المعالجة المركزية معقدًا للغاية، إذ استخدم تقنية التداخل الثلاثي لتنفيذ التعليمات (والتي سُميت لاحقًا بخط أنابيب التعليمات ) لتحسين الإنتاجية. تمر كل تعليمة بمرحلة فهرسة، ومرحلة تنفيذ فعلية، ومرحلة إخراج. أثناء مرور تعليمة ما بمرحلة الفهرسة، تكون التعليمة السابقة في مرحلة التنفيذ، والتعليمة التي تسبقها في مرحلة الإخراج.

في العديد من تعليمات مجموعة التعليمات ، كان من الممكن إخفاء البيانات أو تدويرها بشكل اختياري. وُجدت تعليمات منفردة لوظائف متخصصة مثل " إيجاد أول بت مُفعّل (أقصى بت مُفعّل على اليمين) في كلمة بيانات، وإعادة ضبط البت اختياريًا، وإخباري بموقعه". إن وجود هذه الوظيفة كتعليمات ذرية (بدلاً من تنفيذها كروتين فرعي ) سرّع بشكل كبير عملية البحث عن طلبات الخدمة أو الدوائر الخاملة. تم تنفيذ المعالج المركزي كآلة حالة هرمية .

بطاقة ذاكرة بسعة 64 كلمة من 44 بت

كانت الذاكرة تحتوي على كلمة طولها 44 بت لتخزين البرنامج، منها ستة بتات لتصحيح أخطاء هامينغ ، وبت واحد لفحص التكافؤ الإضافي. وبذلك تبقى 37 بت للتعليمات، منها 22 بت تُستخدم عادةً للعنوان. كانت هذه كلمة تعليمات عريضة بشكل غير معتاد في ذلك الوقت.

احتوت مخازن البرامج أيضًا على بيانات دائمة، ولم يكن بالإمكان الكتابة عليها مباشرةً. وبدلًا من ذلك، كان لا بد من إزالة بطاقات الذاكرة المصنوعة من الألومنيوم، والتي تُسمى أيضًا بلوحات تويستر، [ 5 ] في مجموعات من 128 بطاقة حتى يتسنى كتابة مغناطيساتها الدائمة دون اتصال بالإنترنت بواسطة كاتب آلي، وهو تحسينٌ على كاتب البطاقة الواحدة غير الآلي المستخدم في مشروع نايكي . كانت جميع إطارات الذاكرة وجميع ناقلات البيانات وجميع البرامج والبيانات ذات نمط مزدوج فائض تمامًا . عملت وحدات التحكم المزدوجة (CCs) بتزامن تام، وكان اكتشاف أي عدم تطابق يُفعّل مُسلسلًا تلقائيًا لتغيير تركيبة وحدة التحكم وناقلات البيانات ووحدات الذاكرة حتى يتم الوصول إلى تكوين يجتاز فحص السلامة . كانت ناقلات البيانات عبارة عن أزواج ملتوية ، زوج واحد لكل بت من بتات العنوان أو البيانات أو التحكم، متصلة بوحدة التحكم وبكل إطار تخزين بواسطة محولات اقتران، وتنتهي بمقاومات إنهاء في الإطار الأخير.

كانت مخازن المكالمات بمثابة ذاكرة القراءة/الكتابة للنظام، تحتوي على بيانات المكالمات الجارية وبيانات مؤقتة أخرى. تتكون كل مخزن من كلمة واحدة طولها 24 بت ، منها بت واحد للتحقق من التكافؤ . كانت تعمل بطريقة مشابهة لذاكرة النواة المغناطيسية ، باستثناء أن الفريت كان على شكل صفائح بها ثقب لكل بت، وكانت أسلاك العنوان الحالي وأسلاك القراءة تمر عبر هذا الثقب. كانت مخازن المكالمات الأولى تتسع لـ 8 كيلو كلمة ، ضمن إطار يبلغ عرضه مترًا واحدًا تقريبًا وارتفاعه مترين.

تم تشغيل ذاكرة البرنامج وذاكرة البيانات بشكل منفصل في طورين متعاكسين، حيث تزامن طور عنونة ذاكرة البرنامج مع طور جلب البيانات من ذاكرة الاستدعاءات والعكس صحيح. وقد أدى ذلك إلى مزيد من التداخل، وبالتالي سرعة تنفيذ برنامج أعلى مما كان متوقعًا نظرًا لبطء معدل الساعة.

كُتبت البرامج في الغالب بلغة الآلة. وبرزت الأخطاء التي كانت تمر دون ملاحظة سابقًا عند تطبيق نظام 1ESS في المدن الكبرى ذات حركة الاتصالات الهاتفية الكثيفة، مما أدى إلى تأخير اعتماد النظام بالكامل لعدة سنوات. وشملت الحلول المؤقتة شبكة ربط الخدمة (SLN)، التي قامت بوظيفة مماثلة تقريبًا لوظيفة رابط تسجيل المكالمات الواردة ومفتاح اختيار الرنين في مفتاح 5XB ، مما قلل من حمل وحدة المعالجة المركزية وخفض أوقات استجابة المكالمات الواردة، بالإضافة إلى معالج إشارة (SP) أو حاسوب طرفي بحجم فتحة واحدة فقط، للتعامل مع المهام البسيطة ولكنها تستغرق وقتًا طويلاً، مثل توقيت نبضات الاتصال وعدّها. وقد ألغى نظام 1AESS الحاجة إلى شبكة ربط الخدمة (SLN) ومعالج الإشارة (SP).

كان محرك الشريط ذو نصف بوصة مخصصًا للكتابة فقط، حيث كان يُستخدم حصريًا لمحاسبة الرسائل التلقائية . وكانت تحديثات البرامج تُنفذ عن طريق شحن مجموعة من بطاقات متجر البرامج مكتوب عليها الكود الجديد.

تضمن البرنامج الأساسي العام عمليات تدقيق مستمرة لتصحيح الأخطاء في سجلات المكالمات والبيانات الأخرى. عند حدوث عطل حرج في المعالج أو الوحدات الطرفية، مثل تعطل كلا وحدتي التحكم في إطار تبديل الخط وعدم قدرتهما على استقبال الأوامر، يتوقف الجهاز عن توصيل المكالمات ويدخل في "مرحلة تجديد الذاكرة" أو "مرحلة إعادة التهيئة" أو "المرحلة" اختصارًا. عُرفت هذه المراحل بالمراحل 1 و2 و4 و5. أما المراحل الأقل أهمية، فكانت تقتصر على مسح سجلات المكالمات التي كانت في حالة غير مستقرة ولم يتم توصيلها بعد، وتستغرق وقتًا أقل.

خلال إحدى مراحل انقطاع الخدمة، كان النظام، الذي عادةً ما يعجّ بصوت تشغيل وإيقاف المرحلات، يصمت تمامًا لعدم تلقي أي مرحلات أوامر. وكان جهاز التلكس موديل 35 يُصدر صوتًا ويطبع سلسلة من حرف "P" طوال مدة هذه المرحلة. بالنسبة لموظفي المكتب المركزي، كانت هذه فترة عصيبة، حيث تمر الثواني، وربما الدقائق، وهم يعلمون أن المشتركين الذين يردّون على هواتفهم سيواجهون صمتًا مطبقًا حتى تنتهي المرحلة ويستعيد المعالج وضعه الطبيعي ويستأنف توصيل المكالمات. كانت المراحل الأطول تستغرق وقتًا أطول، حيث تُفرغ جميع سجلات المكالمات، وبالتالي تفصل جميع المكالمات وتعتبر أي خط مرفوع السماعة بمثابة طلب نغمة اتصال. إذا فشلت المراحل الآلية في استعادة النظام إلى وضعه الطبيعي، كانت هناك إجراءات يدوية لتحديد وعزل الأجهزة أو ناقلات البيانات المعيبة. [ 8 ]

1AESS

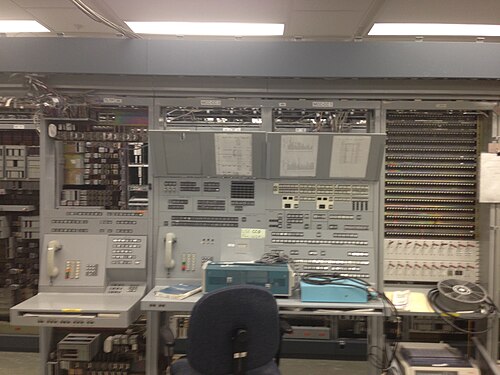

منظر أمامي لمركز التحكم الرئيسي 1AESS

تم استبدال معظم مكاتب 1ESS و1AESS البالغ عددها الآلاف في الولايات المتحدة الأمريكية في التسعينيات بمحولات DMS-100 و 5ESS وغيرها من المحولات الرقمية، ومنذ عام 2010 أيضاً بمحولات الحزم . وبحلول أواخر عام 2014، لم يتبق سوى ما يزيد قليلاً عن 20 منشأة من 1AESS في شبكة أمريكا الشمالية، والتي كانت تقع في الغالب في ولايات BellSouth وSouthwestern Bell التابعة لشركة AT&T سابقاً، وخاصة في منطقة أتلانتا الكبرى بولاية جورجيا، ومنطقة سانت لويس الكبرى بولاية ميسوري، ومنطقة دالاس/فورت وورث الكبرى بولاية تكساس. في عام 2015، لم تجدد شركة AT&T عقد الدعم مع شركة ألكاتيل-لوسنت ( نوكيا حاليًا ) لأنظمة 1AESS التي كانت لا تزال قيد التشغيل، وأخطرت ألكاتيل-لوسنت بنيتها إخراجها جميعًا من الخدمة بحلول عام 2017. ونتيجة لذلك، قامت ألكاتيل-لوسنت بتفكيك آخر مختبر لأنظمة 1AESS في موقع مختبرات نابرفيل بيل في عام 2015، وأعلنت عن توقف دعمها لهذه الأنظمة. [ 9 ] [ 10 ] وفي عام 2017، أكملت AT&T عملية إزالة أنظمة 1AESS المتبقية بنقل العملاء إلى محولات تقنية أحدث، عادةً باستخدام محولات Genband مع تقنية TDM Trunking فقط.

كان آخر محول معروف من نوع 1AESS في أوديسا، تكساس (مركز أوديسا لينكولن الفيدرالي للاتصالات السلكية ODSSTXLI). تم فصله عن الخدمة في حوالي 3 يونيو 2017، وتم تحويله إلى محول حزم Genband G5/G6. [ 11 ] [ 12 ] [ 13 ] [ 14 ]

أنظمة التبديل الإلكترونية الأخرى

كان نظام التحويل الإلكتروني رقم 1 المزود بميزات البيانات (رقم 1 ESS ADF) نسخة معدلة من نظام التحويل الإلكتروني رقم 1 لإنشاء نظام تحويل رسائل التخزين وإعادة التوجيه . وقد استخدم خطوطًا أحادية ومتعددة المحطات لنقل رسائل التلكس والبيانات. تم إنشاؤه استجابةً للحاجة المتزايدة إلى توصيل البيانات والنسخ المطبوعة بسرعة وبتكلفة اقتصادية. [ 15 ]

سمات

كان لدى نظام ESS ADF رقم 1 عدد كبير من الميزات، بما في ذلك: [ 16 ]

  • العناوين المختصرة: رموز أبجدية رقمية تُستخدم لعنونة المحطات
  • عناوين رموز المجموعات: رموز تذكيرية تُستخدم لعنونة مجموعة محددة من المحطات
  • الأولوية: يتم تسليم الرسائل وفقًا لأربعة مستويات من الأولوية
  • خدمات التاريخ والوقت: تاريخ ووقت إرسال الرسالة وتسليمها (اختياري)
  • مجموعات البحث متعددة الخطوط : توزيع الرسائل إلى المحطة التالية المتاحة في المجموعة
  • التسليم البديل: توجيه اختياري لجميع الرسائل الموجهة إلى محطة واحدة إلى محطة أخرى
