طائرة بيل بوينج رباعية الدوارة

📅 آخر تحديث: ٢٩ يوليو ٢٠٢٦
✍️ نُشر في: ٢٩ يوليو ٢٠٢٦
📷 يحتوي على 2 صور
الموسوعة الحرة
رباعية الدوارة

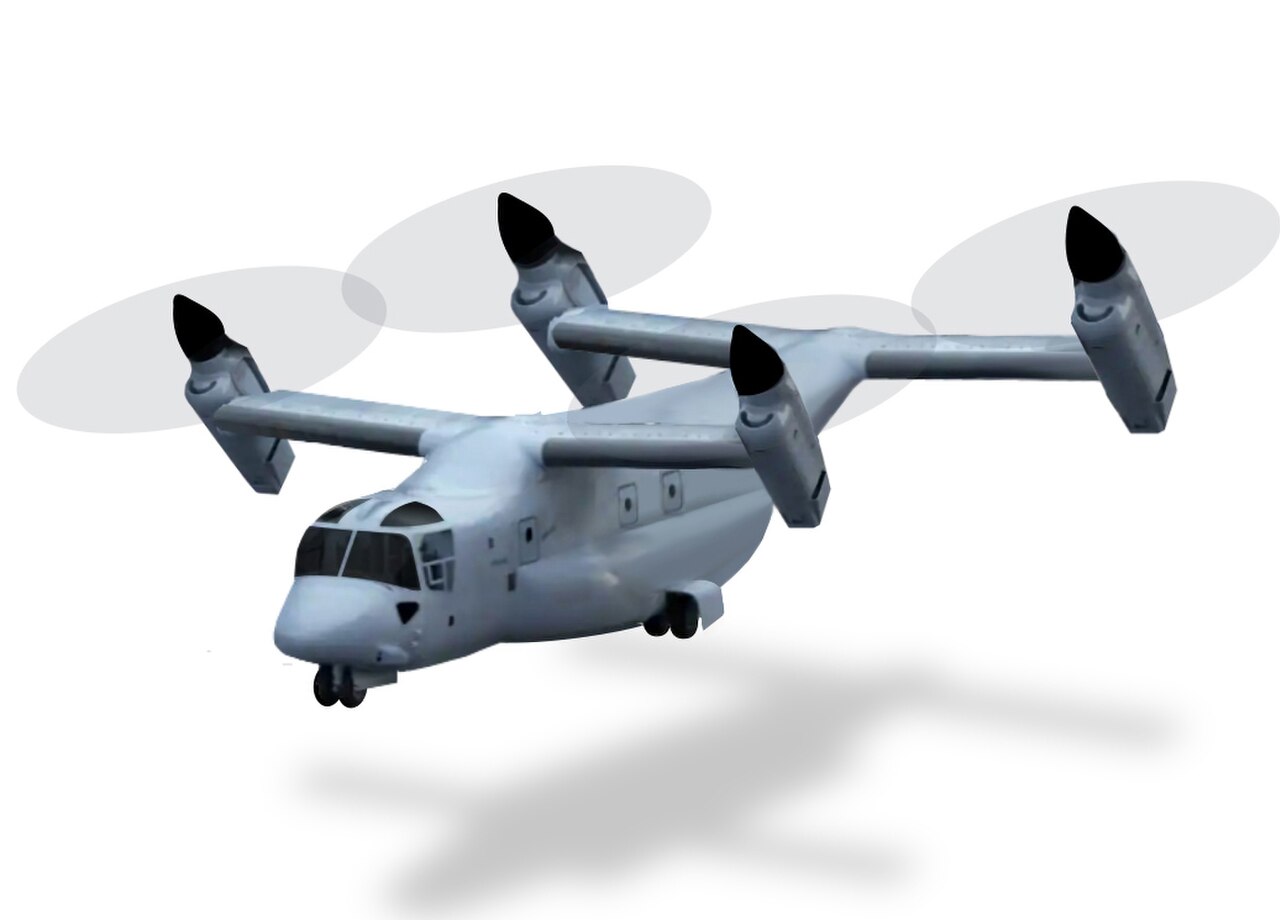

مفهوم فني للطائرة رباعية الدفع
معلومات عامة
يكتبطائرة نقل البضائع
الشركة المصنعةبيل وبوينج​
حالةيذاكر
تاريخ
تم تطويره منطائرة بيل بوينج V-22 أوسبري

طائرة Bell Boeing Quad TiltRotor (QTR) هي مشتقة مقترحة بأربعة دوارات من طائرة Bell Boeing V-22 Osprey تم تطويرها بشكل مشترك من قبل شركة Bell Helicopter و Boeing . يعد المفهوم منافسًا في برنامج الرفع الثقيل المشترك للجيش الأمريكي (جزء من برنامج الرفع الرأسي المستقبلي ). سيكون لها سعة شحن تعادل تقريبًا طائرة C-130 Hercules ، وتحلق بسرعة 250 عقدة، وتهبط في مواقع غير محسنة عموديًا مثل المروحية. [1]

تطوير

خلفية

طورت شركة بيل طرازها D-322 كمفهوم لطائرة رباعية الدوارات في عام 1979. كشف فريق شركة بيل بوينج عن تصميم Quad TiltRotor في عام 1999 والذي كانت الشركات تحقق فيه خلال العامين السابقين. كان التصميم لطائرة نقل V/STOL بحجم C-130 لبرنامج طائرات الهليكوبتر للنقل المستقبلية للجيش الأمريكي وسيكون له 50٪ من التشابه مع V-22. كان من المفترض أن يكون لهذا التصميم أقصى وزن للإقلاع 100000 رطل (45000 كجم) مع حمولة تصل إلى 25000 رطل (11000 كجم) في حالة التحليق. [2] [3] تم تقليص حجم التصميم ليكون أكثر اعتمادًا على V-22 ويكون له حمولة تتراوح من 18000 إلى 20000 رطل (8200 إلى 9100 كجم). تمت الإشارة إلى هذا الإصدار باسم "V-44". [2] [4] حصلت شركة بيل على عقود لدراسة التقنيات ذات الصلة في عام 2000. ولم تسع وزارة الدفاع الأمريكية إلى التطوير. [2]

من عام 2000 إلى عام 2006، أجريت دراسات حول الديناميكا الهوائية وأداء الدوار الرباعي في جامعة ماريلاند، كوليدج بارك . تم تمويل هذا الجهد في البداية من قبل وكالة ناسا/AFDD وبعد ذلك من قبل شركة بيل. وجد تحقيق تجريبي في وضع المروحية مع التأثير الأرضي أنه من الممكن تقليل التنزيل على الطائرة من 10٪ من الدفع الإجمالي إلى تحميل 10٪ من الدفع. [5] أكدت دراسة موازية لديناميكيات السوائل الحسابية (CFD) هذه النتائج. [6]

دراسات الرفع الثقيل المشترك

في سبتمبر 2005، حصلت شركة بيل وبوينج على عقد تقاسم التكاليف بقيمة 3.45 مليون دولار أمريكي من مديرية تكنولوجيا الطيران التطبيقية التابعة للجيش الأمريكي لدراسة التصميم والتحليل المفاهيمي لمدة 18 شهرًا حتى مارس 2007، بالاشتراك مع برنامج الرفع الثقيل المشترك. [7] [8] تم منح العقد لشركة Bell Helicopter، التي تتعاون مع شركة Phantom Works التابعة لشركة Boeing . دراسة QTR هي واحدة من خمسة تصميمات؛ أحد الخمسة هو أيضًا برنامج لشركة Boeing، وهو نسخة متقدمة من CH-47 Chinook . [1]

أثناء دراسة التصميم الأساسي الأولية، كان مهندسو بيل يصممون الجناح والمحرك والدوار، بينما كان فريق بوينج يصمم جسم الطائرة والأنظمة الداخلية. [9] يتم استخدام ترتيب مماثل في V-22 .

خضع نموذج نفق الرياح بمقياس خمس درجات للاختبار في نفق ديناميكيات السرعة فوق الصوتية ( نفق رياح فوق صوتي فريد من نوعه ) في مركز أبحاث ناسا في لانغلي خلال صيف عام 2006. بلغ طول النموذج "شبه الممتد" (الذي يمثل نصف الطائرة الأيمن) 213 بوصة وكان به دوارات تعمل بقطر 91 بوصة، وأجنحة "تمثل الديناميكية". [10]

كان الهدف الأساسي للاختبار هو دراسة التأثيرات المرنة الهوائية على الجناح الخلفي لدوارات الجناح الأمامي وإنشاء تكوين أساسي للطائرة. [1] أفاد آلان إيوينج، مدير برنامج QTR في شركة بيل، أن "الاختبار أظهر أن الأحمال من تلك الدوامة على الدوار الخلفي هي نفس الأحمال التي نراها على الدوارات الأمامية،" و"يبدو الاستقرار المرن الهوائي للجناح مطابقًا تمامًا للطائرة المائلة التقليدية". استخدمت هذه الاختبارات نموذجًا بدوار ثلاثي الشفرات، وستستكشف الاختبارات المستقبلية تأثيرات استخدام نظام رباعي الشفرات. [9]

بالإضافة إلى الأبحاث التي أجريت بشكل مشترك بموجب العقد، قامت شركة بيل بتمويل أبحاث إضافية واختبارات نفق الرياح بالتعاون مع وكالة ناسا والجيش. [11] بعد تقديم تقارير دراسة المفهوم الأولية، كان من المتوقع أن يبدأ اختبار المكونات بالحجم الكامل وربما برنامج اختبار المركبات دون الحجم. [1] في انتظار الموافقة، تم تحديد أول رحلة لطائرة نموذجية بالحجم الكامل في عام 2012. [9]

اكتملت الدراسة في مايو 2007، [12] مع اختيار Quad TiltRotor لمزيد من التطوير. ومع ذلك، تسببت الدروع الإضافية على المركبات الأرضية المأهولة من Future Combat Systems في زيادة وزنها من 20 طنًا إلى 27 طنًا، مما يتطلب طائرة أكبر. [13] في منتصف عام 2008، واصل الجيش الأمريكي دراسات الرفع الثقيل المشترك (JHL) بعقود جديدة لفريقي Bell-Boeing وKarem Aircraft / Lockheed Martin. كان من المقرر أن تعدل الفرق تصميماتها للوصول إلى مواصفات JHL الجديدة. أصبح JHL جزءًا من برنامج الرفع المسرحي المشترك المستقبلي للقوات الجوية الأمريكية / الجيش (JFTL) الجديد في عام 2008. [14] في منتصف عام 2010، كانت وزارة الدفاع الأمريكية تصوغ خطة طائرات الرفع الرأسي مع JFTL كجزء منها. [15] طلبت وزارة الدفاع أيضًا معلومات من صناعة الطيران حول تقنيات JFTL في أكتوبر 2010. [16] [17] [ بحاجة لتحديث ]

تصميم

تميز التصميم المفاهيمي بطائرة كبيرة ذات أجنحة مزدوجة بمحركات من نوع V-22 ودوارات بطول 50 قدمًا (15 مترًا) في كل من أطراف الأجنحة الأربعة. سيكون لجسم الطائرة بحجم C-130 حجرة شحن مقاس 747 بوصة (19.0 مترًا) مع منحدر تحميل خلفي يمكنه حمل 110 مظليين أو 150 راكبًا قياسيًا. في تكوين الشحن، ستستوعب ثماني منصات 463 لترًا . يتضمن هذا الإصدار الأساسي مسبارًا للتزود بالوقود قابلًا للسحب بالكامل ونظام قيادة مترابط لتوفير الطاقة. [9]

بالإضافة إلى ذلك، تضمن فريق بيل بوينج ثمانية متغيرات محتملة، أو "تصاميم رحلات"، بما في ذلك متغير قائم على البحر. خطط فريق التصميم لحمولات تتراوح من 16 إلى 26 طنًا ومدى يتراوح من 420 إلى 1000 ميل بحري (780 إلى 1850 كم). [9] أحد الرحلات التصميمية المستكشفة، الملقب بـ "Big Boy"، سيكون به دوارات بطول 55 قدمًا (17 مترًا) وحجرة شحن بطول 815 بوصة (20.7 مترًا)، مما يجعله قادرًا على حمل منصة نقالة إضافية سعة 463 لترًا واستيعاب مركبة قتالية مدرعة من طراز Stryker . [9]
