قرص مرن مضغوط مقاس 3 بوصات يحمل العلامة التجارية Maxell

القرص المرن هو وسيلة تخزين ونقل بيانات كانت منتشرة منذ منتصف سبعينيات القرن العشرين وحتى العقد الأول من القرن الحادي والعشرين. [1] بالإضافة إلى تنسيقات 3½ بوصة و5¼ بوصة المستخدمة في أنظمة IBM PC المتوافقة ، أو تنسيق 8 بوصة الذي سبقهما، تم تطوير العديد من تنسيقات الأقراص المرنة الملكية، إما باستخدام تصميم قرص مختلف أو تخطيط خاص وطرق ترميز للبيانات الموجودة على القرص.

الوسائط والأجهزة غير القياسية

قرص ديمي ديسكت من شركة آي بي إم

وسائط IBM DemiDiskette ونموذج FDD 341

في أوائل الثمانينيات، طورت شركة IBM Rochester محرك أقراص مرنة مقاس 4 بوصات، وهو الطراز 341 وقرص مرن مرتبط به، DemiDiskette. بحجم نصف حجم القرص المرن الأصلي مقاس 8 بوصات تقريبًا، اشتُق الاسم من البادئة demi التي تعني "نصف". كان هذا البرنامج مدفوعًا بأهداف تكلفة عدوانية، لكنه أخطأ نبض الصناعة. فضل المستخدمون المحتملون، سواء داخل أو خارج IBM، التوحيد القياسي على ما كان بحلول وقت الإصدار تخفيضات صغيرة في التكلفة، وكانوا غير راغبين في إعادة تجهيز العبوات وشرائح الواجهة والتطبيقات لتصميم خاص. تم الإعلان عن المنتج وسحبه في عام 1983 [2] مع شحن عدد قليل فقط من الوحدات. شطبت IBM مئات الملايين من الدولارات من مرافق التطوير والتصنيع. حصلت IBM على براءة اختراع رقم براءة الاختراع الأمريكية 4،482،929 على الوسائط ومحرك DemiDiskette.

تابور درايفيت

أقراص ديسان المرنة مقاس 3¼ بوصة (رقم القطعة 802950)

كان هناك نوع آخر غير ناجح من الأقراص المرنة وهو Drivette ، وهو محرك أقراص مرن مقاس 3¼ بوصة تم تسويقه بواسطة Tabor Corporation في ويستلاند، ماساتشوستس، الولايات المتحدة الأمريكية بين عامي 1983 و1985 باستخدام وسائط تم توفيرها بواسطة Dysan وBrown و 3M. تم تسمية الأقراص المرنة Dysan 3¼" Flex Diskette (رقم القطعة 802950) و Tabor 3¼" Flex Diskette (رقم القطعة D3251)، وأحيانًا يطلق عليها أيضًا لقب "Tabor" أو "Brown" في المعارض التجارية. كان Microfloppy Disk Drive TC 500 محرك أقراص رباعي الكثافة أحادي الجانب بسعة تخزين اسمية تبلغ 500 كيلوبايت (80 مسارًا، 140 نقطة في البوصة، 16 قطاعًا، 300 دورة في الدقيقة، 250 كيلوبت في الثانية، 9250 بت في البوصة مع MFM). [3] [4] [5] [6] [7] [8] [9] يمكن أن يعمل مع وحدات تحكم قياسية لأقراص مرنة مقاس 5¼ بوصة. منذ أغسطس 1984، تم استخدامه في Seequa Chameleon 325 ، وهو كمبيوتر محمول مبكر يعمل بنظام CP/M-80 و MS-DOS مع معالجات Z80 و 8088 . كما تم تقديمه أيضًا بكميات محدودة مع بعض محطات العمل المستندة إلى PDP-11/23 بواسطة شركة General Scientific Corporation. في الأصل، أعلنت Educational Microcomputer Systems (EMS) عن نظام يستخدم هذا المحرك أيضًا، لكنها غيرت الخطط لاحقًا لاستخدام محركات أقراص مرنة مقاس 3½ بوصة بدلاً من ذلك. [10]

"شريط كاسيت MCD-1 ميكرو مقاس 3 بوصات"

محركات الأقراص وأشرطة الأقراص MCD-1

تم اختراع قرص مغناطيسي في غلاف بلاستيكي صلب بواسطة Marcell Jánosi  [hu] ، الذي كان يعمل في مصنع تكنولوجيا الراديو في بودابست المجرية ( Budapesti Rádiótechnikai Gyár ، BRG)، في عام 1973. [11] [12] في عام 1982، تم الإعلان عن مثل هذا المنتج، MCD-1 مقاس 3 بوصات دوليًا وأبدى جاك تراميل اهتمامه باستخدام التكنولوجيا في أجهزة كمبيوتر Commodore الخاصة به ، لكن المفاوضات فشلت. [13] تم إصدار إصدارات من محرك الأقراص المرنة بكميات ضئيلة لجهاز ZX Spectrum و Commodore 64 ، كما تم تجهيز بعض أجهزة الكمبيوتر المصنوعة في ألمانيا الشرقية بواحد. [14] الأقراص المرنة أحادية الجانب ويمكنها استيعاب ما يصل إلى 149 كيلوبايت من البيانات عند تنسيق MFM . كانت المحركات متوافقة مع وحدات تحكم الأقراص المرنة المعاصرة . [15] [16] كان الإنتاج محدودًا للغاية في أوائل الثمانينيات بسبب مشاكل التصنيع وتم التخلي عن المنتج بحلول عام 1984 بعد أن تبنت الصناعة تنسيقًا قياسيًا مقاس 3.5 بوصة. [17]

تنسيق "القرص المرن المضغوط" / "CF-2" مقاس 3 بوصات

قرص مرن مقاس 3 بوصات من إنتاج شركة أمستراد . وقد تم استخدام هذا التنسيق في خطوط إنتاج CPC و Spectrum وفي بعض الأنظمة من قبل شركات مصنعة أخرى.

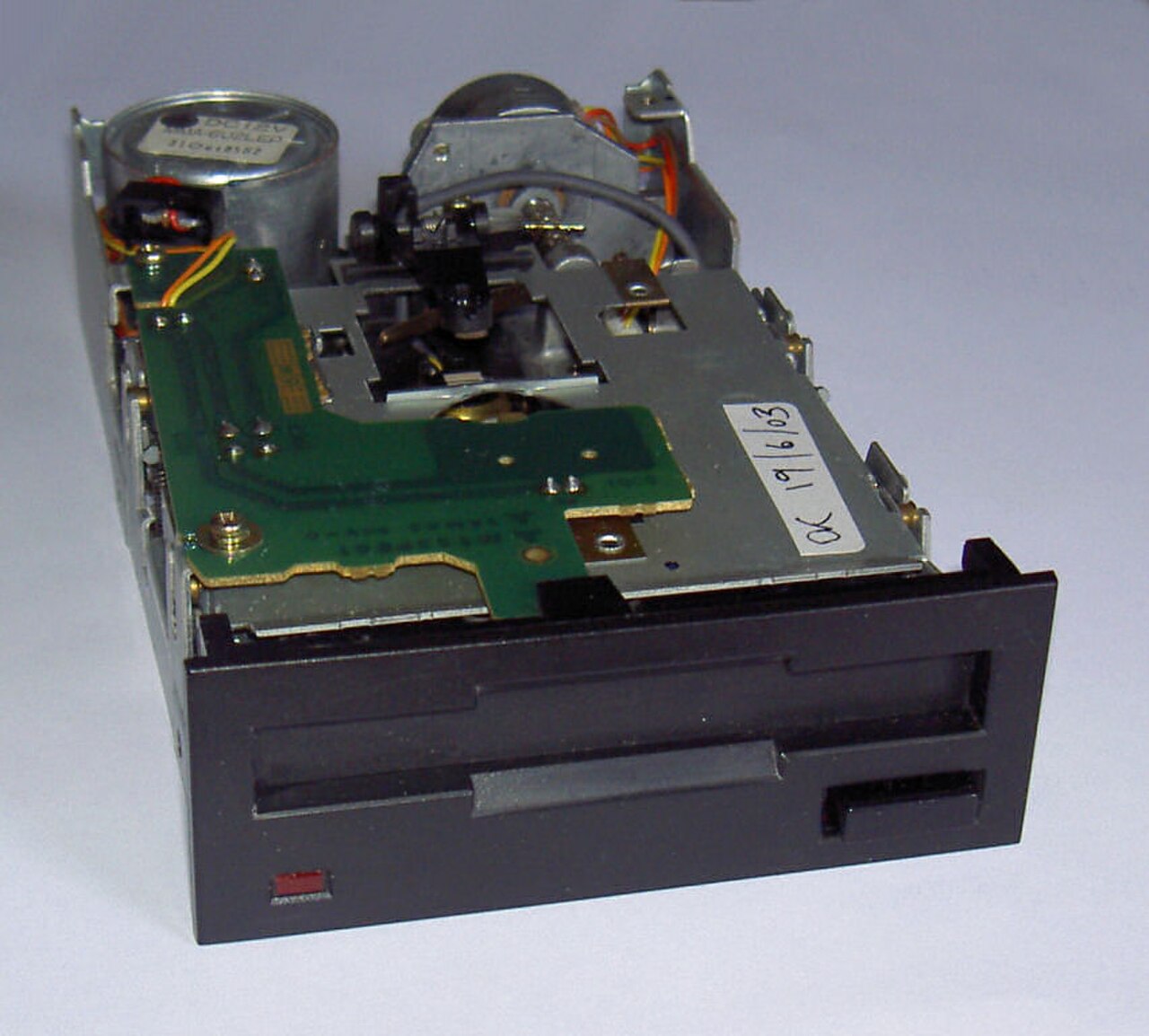

محرك أقراص مرنة مقاس 3 بوصات من شركة أمستراد
جهاز Amstrad CPC يقوم بتحميل لعبة من قرص مرن

كان "القرص المرن المدمج" مقاس 3 بوصات أو "CF-2" [18] منافسًا مقصودًا لنظام الأقراص المرنة مقاس 3.5 بوصة من سوني [19] الذي قدمه اتحاد من الشركات المصنعة بقيادة ماتسوشيتا . [19] كانت شركة هيتاشي شركة مصنعة لمحركات الأقراص مقاس 3 بوصات، وذكرت في إعلاناتها، "من الواضح أن القرص المرن مقاس 3 بوصات سيصبح المعيار الجديد". [20]

تم استخدام التنسيق على نطاق واسع بواسطة Amstrad في أجهزة الكمبيوتر CPC و PCW ، و(بعد أن تولت Amstrad تصنيع الخط) Sinclair ZX Spectrum +3 . كما تم اعتماده من قبل بعض الشركات المصنعة/الأنظمة الأخرى مثل Sega و Tatung Einstein وTimex البرتغالية في محركات الأقراص FDD وFDD-3000 . على الرغم من هذا، لم يكن التنسيق نجاحًا كبيرًا. [19]

تحمل الأقراص المرنة مقاس ثلاث بوصات تشابهًا كبيرًا مع الأقراص المرنة مقاس ثلاث بوصات.+حجم 1 ⁄ 2 بوصة، ولكن مع بعض الميزات الفريدة. أحد الأمثلة على ذلك هو الغلاف البلاستيكي الأكثر استطالة، والذي يزيد طوله عن 3 بوصات.+قرص بقطر 1 ⁄ 2 بوصة، ولكنه أقل عرضًا وأكثر سمكًا (أي بعمق متزايد). يشغل القرص المغلف بالمغناطيس مقاس 3 بوصات أقل من 50% من المساحة داخل الغلاف، ويتم استخدام الباقي بواسطة آليات الحماية والختم المعقدة المطبقة على الأقراص، والتي تكون مسؤولة إلى حد كبير عن سمك وطول وتكاليف الأقراص المرتفعة نسبيًا. في آلات أمستراد المبكرة (خط CPC وPCW 8256)، يتم قلب الأقراص عادةً لتغيير الجانب (يعمل مثل قرصين منفصلين من جانب واحد، قابلين للمقارنة بـ "الأقراص القابلة للقلب" من 5+تم تقديم آليات ثنائية الجوانب في PCW 8512 وPCW 9512 الأحدث، مما أدى إلى إزالة الحاجة إلى إزالة القرص وقلبه ثم إعادة إدخاله.

إصدارات Quick Disk

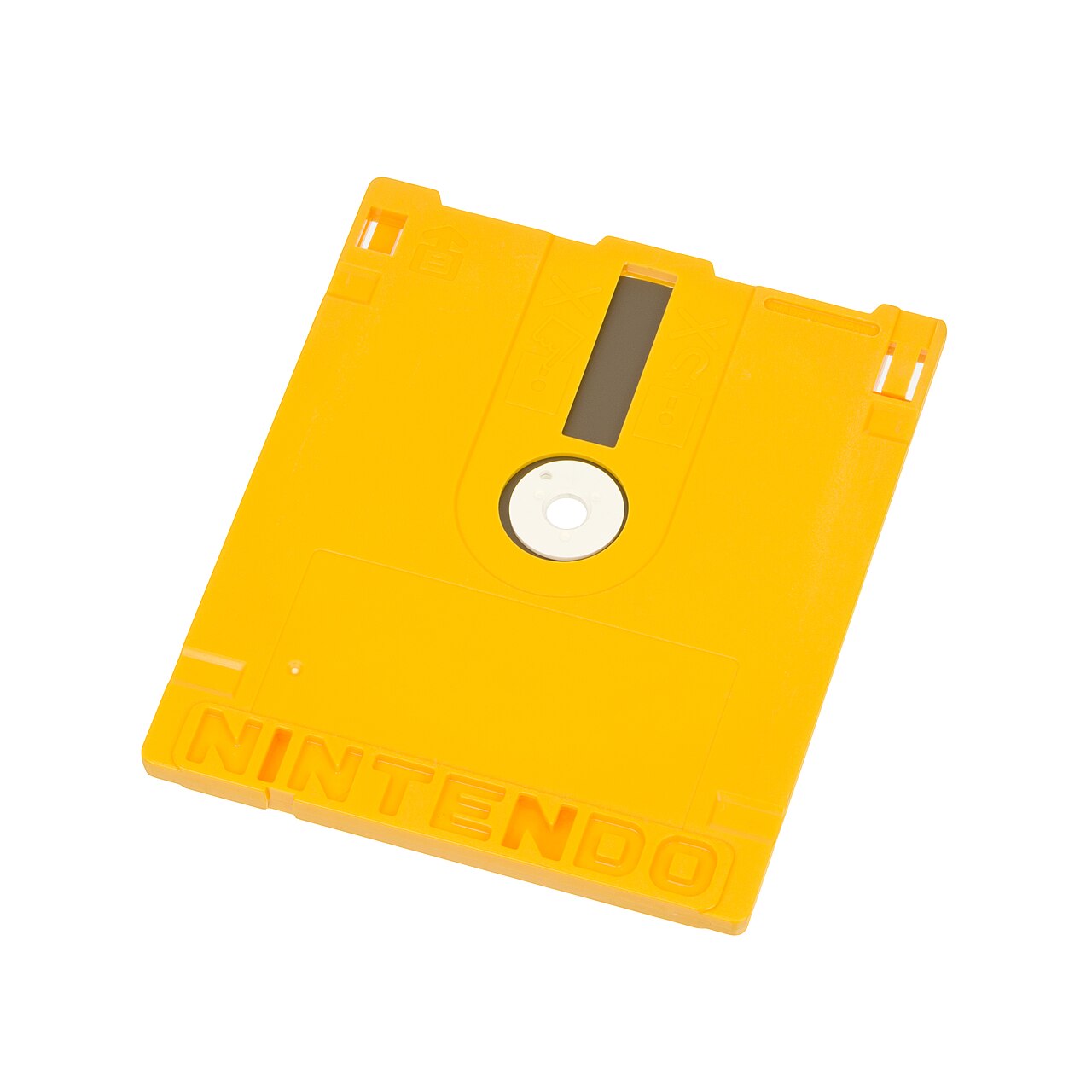

قرص مرن مقاس 3 بوصات من أنظمة أقراص Nintendo Famicom

قامت شركة Mitsumi بتسويق العديد من تنسيقات الأقراص المرنة "Quick Disk" مقاس 3 بوصات للاستخدام من قبل الشركات المصنعة للمعدات الأصلية. وقد استخدمت أقراصًا مغناطيسية مقاس 2.8 بوصة. وقد كان بإمكان الشركة المصنعة للمعدات الأصلية أن تقرر نوع الغلاف الخارجي للوسائط، الأمر الذي أدى إلى العديد من الحلول غير المتوافقة ميكانيكيًا:

نظام أقراص فاميكوم

استخدم نظام أقراص نينتندو فاميكوم الياباني أقراصًا مرنة خاصة مقاس 3 بوصات تسمى "بطاقات الأقراص" بين عامي 1986 و1990.

سميث كورونا داتا ديسك

قرص مرن مقاس 3 بوصات من شركة Smith Corona يحمل علامة 2.8 بوصة لقطر القرص المغناطيسي نفسه

استخدمت العديد من آلات الطباعة الكاتبة المعالجة للكلمات من طراز Smith Corona "CoronaPrint" تنسيقًا خاصًا للأقراص المرنة ذات الوجهين مقاس 3 بوصات يسمى "DataDisk". ومن المربك أن هذا التنسيق كان يحمل علامة 2.8 بوصة، وهو ما يعكس قطر القرص المغناطيسي نفسه وليس علبة الوسائط.

قرص مرن حاد مقاس 2.5 بوصة

في عام 1986، قدمت شركة شارب تنسيق قرص مرن مقاس 2.5 بوصة للاستخدام مع عائلة أجهزة الكمبيوتر الجيبية BASIC الخاصة بها . [21] [22] [23] تم إنتاج محركين: Sharp CE-1600F [21] وCE-140F (الهيكل: FDU-250). [22] أخذ كلاهما أقراصًا مرنة قابلة للدوران تسمى CE-1650F بسعة إجمالية 2 × 64 كيلوبايت (128 كيلوبايت) في62464 بايت لكل جانب ( 512 بايت قطاع، 8 قطاعات/مسار، 16 مسارًا (00..15)، 48 نقطة في البوصة، 250 كيلوبت/ثانية، 270 دورة في الدقيقة مع تسجيل GCR (4/5) ). [21] [22]

أقراص مرنة مقاس 2 بوصة

قرص مرن للفيديو مقاس 2 بوصة من Canon

في ثمانينيات القرن العشرين، ظهر على الأقل قرصان مرنان غير متوافقين يبلغ قياس كل منهما بوصتين.

يمكن استخدام أحد هذه الأقراص، والذي يشار إليه رسميًا باسم Video Floppy (أو VF للاختصار)، لتخزين معلومات الفيديو لكاميرات الفيديو الثابتة مثل Sony Mavica الأصلية (لا ينبغي الخلط بينها وبين طرز Digital Mavica اللاحقة ) وكاميرات Ion وXapshot من Canon . لا يعد VF تنسيقًا للبيانات الرقمية؛ حيث يخزن كل مسار على القرص حقل فيديو واحدًا بتنسيق الفيديو المركب المتشابك التناظري إما بمعيار NTSC لأمريكا الشمالية أو معيار PAL الأوروبي . وهذا يوفر سعة 25 صورة لكل قرص في وضع الإطار و50 صورة في وضع الحقل.

قرص مرن LT-1 مقاس 2 بوصة من فوجي

هناك تنسيق آخر بحجم 2 بوصة، وهو LT-1، وهو تنسيق رقمي - 720 كيلو بايت، 245 TPI، 80 مسارًا/جانب، مزدوج الوجه، مزدوج الكثافة. يتم استخدامها حصريًا في الكمبيوتر المحمول Zenith MinisPORT حوالي عام 1989. على الرغم من أن الوسائط أظهرت أداءً متطابقًا تقريبًا مع الأقراص مقاس 3½ بوصة في ذلك الوقت، إلا أنها لم تكن ناجحة جدًا. كان هذا يرجع جزئيًا إلى ندرة الأجهزة الأخرى التي تستخدم هذا المحرك مما جعله غير عملي لنقل البرامج، وتكلفة الوسائط المرتفعة التي كانت أعلى بكثير من أقراص 3½ بوصة و5¼ بوصة في ذلك الوقت.

وبعد ذلك بوقت طويل، ظهرت نسخة أخرى من الأقراص المصغرة بحجم 2 بوصة (حجم العلبة: 54.5 مم × 50.2 مم × 2.0 مم) وهي PocketZip من Iomega (والتي كانت تسمى في الأصل Clik! )، والتي تم طرحها في عام 1999. وكانت الأقراص قادرة على تخزين 40 ميجا بايت. وكانت الأقراص الخارجية متوفرة بنوع بطاقة PC Card Type II وبواجهة USB .

حالات الاستخدام الموسعة

أقراص فليبي

القرص القابل للتقليب (يُعرف أحيانًا باسم "القرص القابل للتقليب") هو قرص ذو وجهين بخمسة أسطوانات.+قرص مرن مقاس 1 ⁄ 4 بوصة، تم تعديله خصيصًا بحيث يمكن استخدام الجانبين بشكل مستقل (ولكن ليس في نفس الوقت) في محركات أحادية الجانب. قام العديد من الناشرين التجاريين لبرامج الكمبيوتر (بشكل أساسي، البرامج الصغيرة نسبيًا مثل ألعاب الآركيد التي يمكن وضعها على قرص مرن أحادي الجانب) بتوزيع منتجاتهم على أقراص مرنة مهيأة لعلامتين تجاريتين مختلفتين من أجهزة الكمبيوتر، على سبيل المثال TRS-80 على جانب واحد وApple على الجانب الآخر. نشرت Compute! مقالاً حول هذا الموضوع في مارس 1981. [24]

بشكل عام، هناك مستويين للتعديلات:

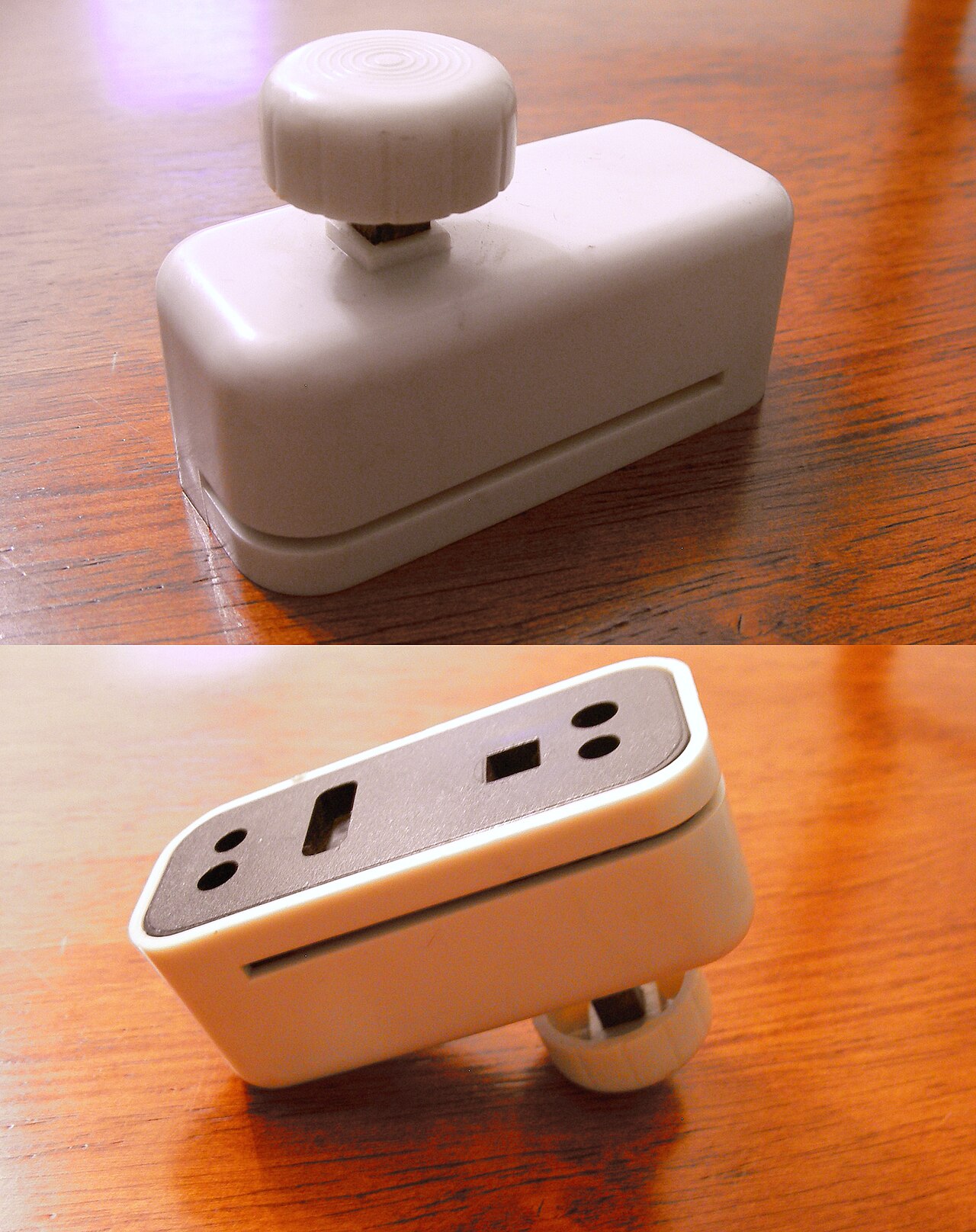

مثقب للكتابة على الورق لخمسة+أقراص مقاس 1 ⁄ 4 بوصة
  • بالنسبة لأنظمة تشغيل الأقراص التي لا تستخدم فتحة الفهرس في القرص لتحديد بدايات المسارات، فإن التعديل "القابل للقلب" يتطلب فقط قطع شق جديد لتمكين الكتابة إذا كان القرص مصممًا للكتابة عليه. لهذا الغرض، تم إنتاج وبيع مثاقب ذات فتحة مستطيلة واحدة مصممة خصيصًا، والمعروفة باسم مضاعفي الأقراص ، بواسطة شركات تصنيع ملحقات الكمبيوتر التابعة لجهات خارجية. ومع ذلك، اكتفى العديد من المستخدمين بمثاقب ثقب (دائري) قياسي و/أو زوج عادي من المقصات لهذه المهمة.

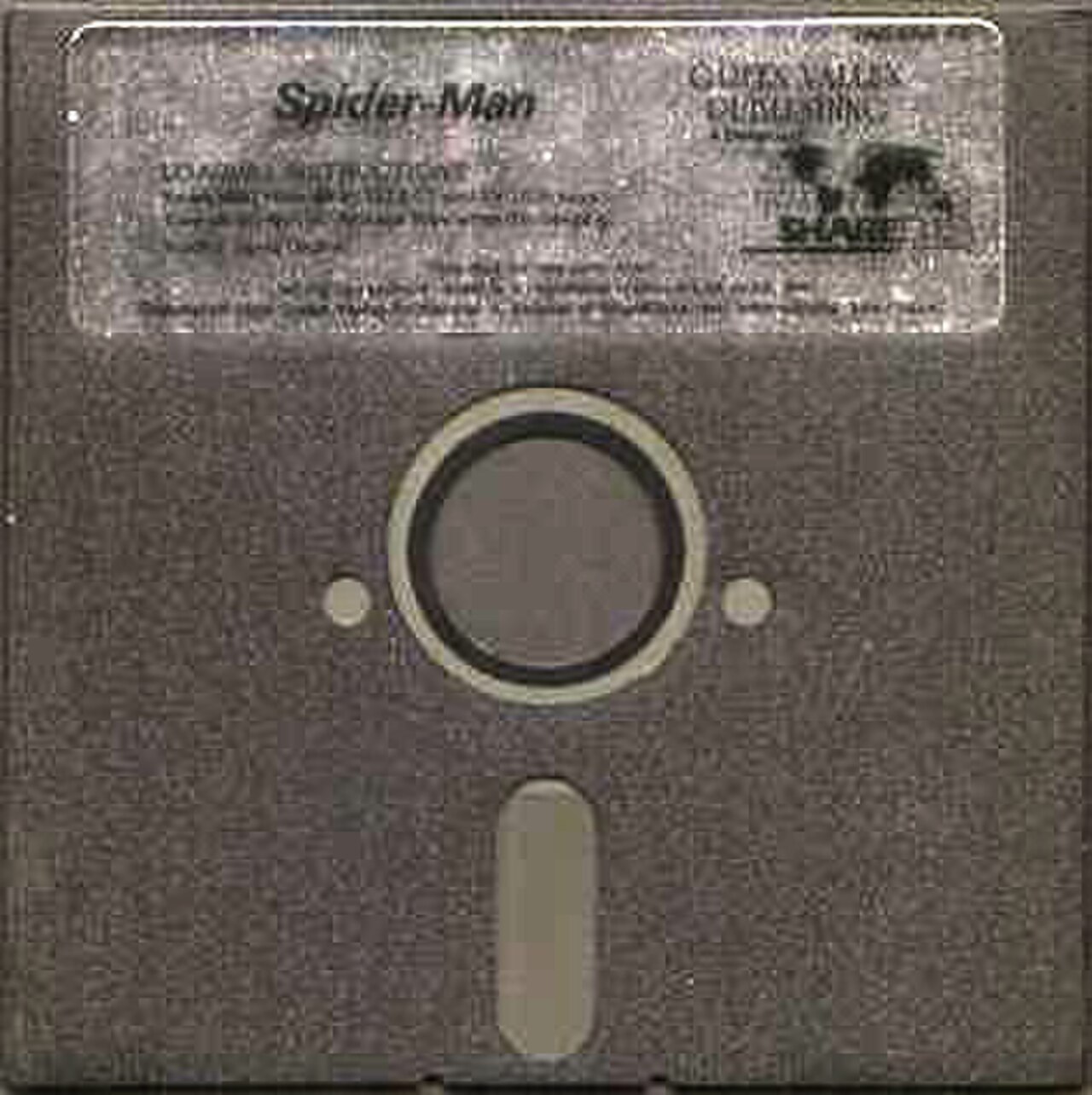

    قرص Flippy تجاري غير قابل للكتابة بدون فتحات للكتابة ونافذتي فهرس الغلاف
  • بالنسبة لأنظمة تشغيل الأقراص التي تستخدم مزامنة الفهرس، يجب ثقب نافذة ثانية لثقب الفهرس على جانبي الغلاف، وبالنسبة للتنسيقات ذات القطاعات الصلبة، يجب ثقب نافذة إضافية لثقوب القطاعات. وفي حين أن قطع شق ثانٍ يعد آمنًا نسبيًا، فإن قطع نافذة إضافية في الغلاف يشكل خطرًا كبيرًا على القرص نفسه.

لقد قام عدد من مصنعي الأقراص المرنة بإنتاج وسائط قابلة للتقليب جاهزة للاستخدام. ومع انخفاض تكلفة الوسائط وتحول محركات الأقراص ذات الوجهين إلى المعيار، أصبحت الوسائط القابلة للتقليب عتيقة.

أجهزة التحميل التلقائي

طورت شركة آي بي إم، ونسخت العديد من الشركات، آلية تحميل تلقائي يمكنها تحميل مجموعة من الأقراص المرنة واحدة تلو الأخرى في محرك أقراص. هذه أنظمة ضخمة للغاية، وتعاني من تعطل الوسائط ومضغها أكثر من محركات الأقراص القياسية، [ بحاجة لمصدر ] ولكنها كانت إجابة جزئية لاحتياجات النسخ والتخزين القابل للإزالة الكبيرة. جعلت الأقراص المرنة الأصغر حجمًا 5¼ و3½ بوصة هذه التكنولوجيا أسهل بكثير لإتقانها.

تخزين كتلة مرنة

وقد قامت العديد من الشركات، بما في ذلك آي بي إم وبوروز، بتجربة استخدام أعداد كبيرة من الأقراص غير المغلقة لإنشاء كميات هائلة من التخزين. يستخدم نظام بوروز كومة من 256 قرصًا مقاس 12 بوصة، تدور بسرعة عالية. [25] يتم تحديد القرص المراد الوصول إليه باستخدام نفاثات الهواء لتقسيم الكومة، ثم يطير زوج من الرؤوس فوق السطح كما هو الحال في بعض محركات الأقراص الصلبة. وقد توقع هذا النهج في بعض النواحي تقنية قرص برنولي المطبقة في صندوق أيوميجا برنولي ، ولكن تعطل الرأس أو فشل الهواء كان فوضويًا بشكل مذهل. ولم يصل البرنامج إلى مرحلة الإنتاج.

مرن للغاية

لقد قامت العديد من الشركات بالعديد من المحاولات لتقديم تنسيقات أقراص مرنة أحدث، والتي غالبًا ما توصف بأنها "أقراص مرنة فائقة" مع وجود العديد منها على أساس التنسيق المادي القياسي 3½ بوصة مع توفير سعة أعلى بكثير. توفر معظم هذه الأنظمة القدرة على قراءة وكتابة أقراص DD وHD القياسية. [26] لم يصل أي منها إلى النقطة التي يمكن عندها افتراض أن كل جهاز كمبيوتر حالي سيكون به واحد، وقد تم استبدالها الآن إلى حد كبير بأجهزة حرق الأقراص الضوئية وتخزين الفلاش . ومع ذلك، تظل الأحجام 5¼ و3½ بوصة حتى يومنا هذا كمعايير لحجيرات محركات الأقراص في علب الكمبيوتر ، حيث تستخدم الأولى لمحركات الأقراص الضوئية (بما في ذلك Blu-ray )، والأخيرة لمحركات الأقراص الصلبة .

كان التغيير التكنولوجي الرئيسي للتنسيقات ذات السعة الأعلى هو إضافة معلومات التتبع على سطح القرص للسماح بوضع رؤوس القراءة/الكتابة بشكل أكثر دقة. لا تحتوي الأقراص العادية على مثل هذه المعلومات، لذا تستخدم محركات الأقراص وضع التغذية الأمامية (الأعمى) بواسطة محرك متدرج من أجل وضع رؤوسها فوق المسار المطلوب. لتحقيق التوافق الجيد للأقراص بين محركات الأقراص، يتطلب هذا محاذاة دقيقة لرؤوس المحرك وفقًا لمعيار مرجعي، يشبه إلى حد ما المحاذاة المطلوبة للحصول على أفضل أداء من مسجل الأشرطة الصوتية. تستخدم الأنظمة الأحدث عمومًا معلومات الموضع على أسطح القرص للعثور على المسارات، مما يسمح بتقليل عرض المسار بشكل كبير.

في عام 1990، [27] جرت محاولة لتوحيد تفاصيل قرص مرن بحجم 20 ميجا بايت ومقاس 3½ بوصة. في ذلك الوقت، كانت هناك "ثلاث تقنيات مختلفة غير قابلة للتبديل". وكان أحد الأهداف الرئيسية أن يكون محرك الأقراص القياسي الذي سيتم تطويره متوافقًا مع الإصدارات السابقة : بحيث يكون قادرًا على قراءة أقراص مرنة بحجم 720 كيلو بايت و1.44 ميجا بايت.

من وجهة نظر مفاهيمية، يتم التعامل مع الأقراص المرنة الفائقة باعتبارها وسائط غير مقسمة. تشكل الوسائط بالكامل مجلدًا واحدًا. [28]

فلوبتيكال

في عام 1991، قدمت شركة Insite Peripherals جهاز " Floptical "، الذي يستخدم مصباح LED بالأشعة تحت الحمراء لوضع الرؤوس فوق العلامات الموجودة على سطح القرص. يخزن محرك الأقراص الأصلي 21 ميجابايت، بينما يقرأ ويكتب أيضًا الأقراص المرنة القياسية DD وHD. لتحسين سرعات نقل البيانات وجعل محرك الأقراص عالي السعة سريعًا بشكل مفيد أيضًا، يتم توصيل محركات الأقراص بالنظام باستخدام موصل SCSI بدلاً من وحدة التحكم في الأقراص المرنة العادية. وهذا يعني أن معظم أجهزة الكمبيوتر لم تتمكن من التمهيد منها. وهذا أثر سلبًا مرة أخرى على معدلات التقاط البيانات.

يُعتبر جهاز Insite Floptical أول جهاز مرن فائق حقيقي. [26]

قامت شركة Insite بترخيص تقنيتها لعدد من الشركات، والتي قدمت أجهزة متوافقة بالإضافة إلى تنسيقات ذات سعة أكبر. وكان الأكثر شعبية من بين هذه التنسيقات، بلا شك، هو LS-120، المذكور أدناه.

فليكسترا

في وقت مبكر من عام 1987، [29] أعلنت شركة Brier Technology عن Flextra BR3020، الذي يتميز بحجم 21.4 ميجا بايت (القيمة المستخدمة للتسويق: حجمه الحقيقي هو 21040 كيلو بايت، 2 جانب × 526 اسطوانة × 40 قطاع × 512 بايت أو 25 ميجا بايت غير منسق). [30] [31]

حوالي عام 1990، أعلنت الشركة عن محرك الأقراص BR3225، والذي كان من المفترض أن يضاعف السعة ويقرأ أيضًا الأقراص القياسية DD وHD وED مقاس 3½ بوصة. ومع ذلك، لم يتم إصدار المحرك حتى عام 1992. [32]

تستخدم هذه الأقراص أغلفة أقراص قياسية مقاس 3½ بوصة تحتوي أقراصها على معلومات سيرفو مغناطيسية منخفضة التردد مدمجة عليها للاستخدام مع تقنية Twin-Tier Tracking. تم تصنيع الوسائط بواسطة شركة Verbatim. باعت شركة Quantum محركات الأقراص تحت اسم QuadFlextra.

محرك البريدي

في عام 1994، قدمت شركة Iomega محرك Zip . ورغم أن أيًا من الحجمين (محرك Pocket Zip الأصلي أو الأحدث) لا يتوافق مع عامل الشكل 3½ بوصة وبالتالي فهو غير متوافق مع محركات الأقراص القياسية سعة 1.44 ميجابايت، إلا أن الحجم المادي الأصلي ظل الأكثر شيوعًا بين "الأقراص المرنة الفائقة". كانت النسخة الأولى تتميز بسعة 100 ميجابايت ؛ وكانت الإصدارات اللاحقة تتميز بسعة تخزين 250 ميجابايت ثم 750 ميجابايت ، حتى تم تطوير PocketZip (المعروف سابقًا باسم Clik! ) بسعة 40 ميجابايت. ورغم أن محركات Zip اكتسبت شعبية كبيرة لعدة سنوات، إلا أنها لم تصل أبدًا إلى نفس انتشار السوق مثل محركات الأقراص المرنة القياسية، حيث تم بيع بعض أجهزة الكمبيوتر الجديدة فقط مع محركات الأقراص.

أدى ظهور النشر المكتبي والرسومات الحاسوبية إلى زيادة أحجام الملفات بشكل كبير. وقد سهلت أقراص Zip إلى حد كبير تبادل الملفات التي كانت كبيرة جدًا بحيث لا يمكن وضعها على قرص مرن قياسي مقاس 3.5 بوصة أو مرفق بريد إلكتروني، عندما لم يكن هناك اتصال عالي السرعة لنقل الملف إلى المتلقي. في نهاية المطاف، أدى انخفاض أسعار وسائط الأقراص الضوئية المضغوطة ، وفي وقت لاحق، تخزين الفلاش ، جنبًا إلى جنب مع الأعطال السيئة للأجهزة (ما يسمى " نقرة الموت ")، إلى تقليل شعبية محرك Zip.

LS-120/LS-240

تم الإعلان عن " SuperDisk " في عام 1995، وتم تسويقه باسم محرك LS-120 ، والذي غالبًا ما يُرى مع الأسماء التجارية Matsushita (Panasonic) و Imation ، وكان له سعة أولية تبلغ 120 ميجابايت (120.375 ميجابايت ). [33]

في هذه الحالة، يشير LS إلى LASER-servo، [34] والذي يستخدم مصباح LED فائق الإضاءة منخفض الطاقة للغاية والذي يولد الضوء بنقطة بؤرية صغيرة. يسمح هذا للمحرك بمحاذاة دورانه إلى نفس النقطة بالضبط في كل مرة، مما يسمح بكتابة المزيد من البيانات بسبب غياب علامات المحاذاة المغناطيسية التقليدية. تعتمد المحاذاة على علامات محاذاة بصرية مبرمجة، مما يعني أنه يمكن إجراء تنسيق كامل بأمان. نجح هذا بشكل جيد للغاية في ذلك الوقت ونتيجة لذلك، كانت الأعطال المرتبطة بالحقول المغناطيسية التي تمسح مسارات محاذاة محرك Zip أقل مشكلة. كان أيضًا قادرًا على القراءة والكتابة على الأقراص المرنة القياسية بسرعة أكبر بحوالي 5 مرات من محركات الأقراص المرنة القياسية.

تم ترقيته (كما هو الحال مع " LS-240 ") إلى 240 ميجابايت (240.75 ميجابايت). لا يستطيع المحرك قراءة وكتابة أقراص بحجم 1440 كيلو بايت فحسب، بل تستطيع الإصدارات الأخيرة من المحركات كتابة 32 ميجابايت على قرص عادي بحجم 1440 كيلو بايت. لسوء الحظ، اعتبر الرأي العام أن أقراص Super Disks غير موثوقة تمامًا، [ بحاجة لمصدر ] على الرغم من أنها ليست أكثر موثوقية من محركات Zip وعروض SyQuest Technology في نفس الفترة، كما تم الإبلاغ عن العديد من المشكلات في نقل الأقراص المرنة القياسية بين محركات LS-120 ومحركات الأقراص المرنة العادية. [ بحاجة لمصدر ] هذا الاعتقاد، سواء كان صحيحًا أم لا، عرقل التبني. يدعم BIOS للعديد من اللوحات الأم حتى يومنا هذا محركات LS-120 كخيار تمهيد.

كانت محركات الأقراص LS-120 متاحة كخيارات في العديد من أجهزة الكمبيوتر، بما في ذلك أجهزة الكمبيوتر المكتبية والمحمولة من شركة Compaq Computer Corporation . وفي حالة أجهزة الكمبيوتر المحمولة من شركة Compaq، حل محرك الأقراص LS-120 محل محرك الأقراص المرنة القياسي في تكوين متعدد الحجرات.

سوني HiFD

في عام 1997، قدمت شركة سوني نظامها الخاص المشابه للأقراص المرنة باسم "150 ميجابايت سوني HiFD " والذي كان من المفترض في الأصل أن يستوعب 150 ميجابايت (157.3 ميجابايت عشرية) من البيانات. وعلى الرغم من أن LS-120 كان قد حقق بالفعل بعض الانتشار في السوق بحلول ذلك الوقت، إلا أن مراقبي الصناعة توقعوا بثقة أن HiFD سيكون قاتل الأقراص المرنة القياسي الحقيقي وسيحل أخيرًا محل الأقراص المرنة القياسية في جميع الأجهزة.

بعد فترة قصيرة من طرح المنتج في الأسواق، تم سحبه من الأسواق، حيث تم اكتشاف عدد من مشاكل الأداء والموثوقية التي جعلت النظام غير قابل للاستخدام بشكل أساسي. ثم أعادت شركة سوني تصميم الجهاز لإعادة إصداره بسرعة، ولكنها مددت فترة التأخير إلى عام 1998 بدلاً من ذلك، وزادت السعة إلى "200 ميجابايت" (حوالي 210 ميجابايت عشرية) أثناء العمل. بحلول هذه المرحلة، كان السوق مشبعًا بالفعل بقرص Zip، لذلك لم يكتسب حصة كبيرة في السوق.

UHD144 من Caleb Technology

ظهر محرك الأقراص UHD144 في أوائل عام 1998 باعتباره محرك الأقراص الأكثر تطورًا ، ويوفر 144 ميجابايت من سعة التخزين مع التوافق مع الأقراص المرنة القياسية بحجم 1.44 ميجابايت. كان المحرك أبطأ من منافسيه ولكن الوسائط كانت أرخص، حيث بلغ سعره حوالي 8 دولارات أمريكية عند طرحه في الأسواق و5 دولارات أمريكية بعد فترة وجيزة.

أنواع التنسيق المخصصة على الوسائط مقاس 3½ بوصة و5¼ بوصة

كومودور 64/128

بدأت شركة كومودور تقليدها في تنسيقات الأقراص الخاصة بمحركات الأقراص مقاس 5¼ بوصة المصاحبة لأجهزة الكمبيوتر المنزلية PET/CBM و VIC-20 و Commodore 64 ، وهي نفس محركات 1540 و 1541 المستخدمة مع الجهازين اللاحقين. استخدم مخطط Commodore Group Coded Recording (GCR) القياسي المستخدم في 1541 والمتوافقة معه أربعة معدلات بيانات مختلفة اعتمادًا على موضع المسار (انظر تسجيل بت المنطقة ). تحتوي المسارات من 1 إلى 17 على 21 قطاعًا، وتحتوي المسارات من 18 إلى 24 على 19، وتحتوي المسارات من 25 إلى 30 على 18، وتحتوي المسارات من 31 إلى 35 على 17، لسعة قرص تبلغ 170.75 كيلوبايت (175 كيلو بايت عشري). فريد من نوعه بين بنيات أجهزة الكمبيوتر الشخصية، نظام التشغيل على الكمبيوتر نفسه لا يدرك تفاصيل القرص ونظام الملفات؛ تتم معالجة عمليات القرص بواسطة Commodore DOS بدلاً من ذلك، والذي تم تنفيذه باستخدام معالج MOS-6502 إضافي على محرك الأقراص. تتجاوز العديد من البرامج مثل GEOS نظام DOS الخاص بـ Commodore تمامًا، وتستبدله ببرامج سريعة التحميل (في ذلك الوقت) في محرك الأقراص 1541.

في النهاية، استسلمت شركة Commodore لمعايير تنسيق الأقراص، وجعلت آخر محركاتها مقاس 5¼ بوصة، 1570 و 1571 ، متوافقة مع تعديل التردد (MFM)، لتمكين Commodore 128 من العمل مع أقراص CP/M من العديد من البائعين. وبتزويدها بأحد هذه المحركات، تتمكن C128 من الوصول إلى أقراص C64 وCP/M، حسب الحاجة، بالإضافة إلى أقراص MS-DOS (باستخدام برنامج تابع لجهة خارجية)، والتي كانت ميزة بالغة الأهمية لبعض الأعمال المكتبية. وكان هناك برنامج تجاري واحد على الأقل، Big Blue Reader من برنامج SOGWAP، متاحًا لأداء المهمة.

قامت شركة Commodore أيضًا بتطوير تنسيق قرص مقاس 3½ بوصة بسعة 800 كيلوبايت لأجهزتها ذات 8 بت باستخدام محرك الأقراص 1581 ، والذي يستخدم MFM فقط.

يستخدم نظام التشغيل GEOS تنسيق قرص مطابق إلى حد كبير لتنسيق Commodore DOS مع بعض الامتدادات البسيطة؛ وفي حين أنه متوافق بشكل عام مع أقراص Commodore القياسية، فإن بعض عمليات صيانة القرص قد تؤدي إلى إتلاف نظام الملفات دون الإشراف المناسب من نواة GEOS.

خط اتاري 8 بت

إن الجمع بين نظام التشغيل DOS والأجهزة (محركات الأقراص 810 و1050 وXF551) لاستخدام أقراص Atari المرنة ذات الثماني بتات يسمح بترقيم القطاعات من 1 إلى 720 (1040 في محرك الأقراص 1050 و1440 في XF551). على سبيل المثال، توفر خريطة البتات الخاصة بالقرص 2.0 في نظام التشغيل DOS معلومات حول تخصيص القطاعات، وتتراوح الأعداد من 0 إلى 719. ونتيجة لذلك، لا يمكن لنظام التشغيل DOS الكتابة إلى القطاع 720. استخدمت بعض الشركات مخطط حماية النسخ حيث تم وضع البيانات المخفية في القطاع 720 والتي لا يمكن نسخها من خلال خيار النسخ في نظام التشغيل DOS. وهناك مخطط آخر أكثر شيوعًا للحماية من النسخ لا يسجل القطاعات المهمة كما تم تخصيصها في VTOC، وبالتالي فإن حزمة أدوات نظام التشغيل DOS (DUP) لا تقوم بتكرارها. وقد أحبطت كل هذه التقنيات المبكرة بواسطة أول برنامج قام ببساطة بتكرار جميع القطاعات.

تقبل إصدارات DOS اللاحقة (3.0 والإصدارات الأحدث 2.5) وDOS من قبل أطراف ثالثة (أي OSS) الأقراص التي يصل عدد قطاعاتها إلى 1040 قطاعًا (وتنسقها)، مما ينتج عنه سعة تخزين تبلغ 130 كيلوبايت لكل جانب قرص على محركات الأقراص المجهزة بوحدات تحكم ذات كثافة مزدوجة ( أي ليست Atari 810) مقابل 90 كيلوبايت السابقة. وقد قدمت شركة Atari تنسيق 130 كيلوبايت غير المعتاد هذا مع محرك الأقراص 1050 مع تقديم DOS 3.0 في عام 1983.

يستخدم تنسيق القرص المرن Atari ذو الكثافة المزدوجة الحقيقي (من 180 كيلو بايت وما فوق) قطاعات بحجم 128 بايت للقطاعات من 1 إلى 3، ثم قطاعات بحجم 256 بايت للقطاعات الأخرى. تحتوي القطاعات الثلاثة الأولى عادةً على رمز تمهيد كما يستخدمه نظام التشغيل ROM الموجود على اللوحة؛ الأمر متروك لبرنامج التمهيد الناتج (مثل SpartaDOS) للتعرف على كثافة بنية القرص المنسق. في حين تم تطوير هذا التنسيق بواسطة Atari لنظام DOS 2.0D ومحرك الأقراص المرنة Atari 815 بسعة 180 كيلو بايت (الملغى)، لم يتم إطلاق DOS ذو الكثافة المزدوجة على نطاق واسع وكان التنسيق يستخدم بشكل عام بواسطة منتجات DOS التابعة لجهات خارجية. بموجب مخطط Atari DOS II، يكون القطاع 360 هو خريطة القطاعات VTOC، وتحتوي القطاعات 361-367 على قائمة الملفات. تستخدم إصدارات DOS II التي تحمل علامة Atari التجارية والمتوافقة معها ثلاثة بايتات لكل قطاع للتنظيف وقائمة الارتباط بالقطاع التالي.

لاحقًا، أضافت أنظمة DOS التابعة لجهات خارجية ميزات مثل محركات الأقراص ذات الوجهين، والدلائل الفرعية، وأنواع محركات الأقراص مثل 720 كيلوبايت، و1.2 ميجابايت، و1.44 ميجابايت. تشمل منتجات Atari DOS التابعة لجهات خارجية المعروفة SmartDOS (الموزعة مع محرك الأقراص Rana)، وTopDos، وMyDos، وSpartaDOS.

أميغا

الشريحة المصورة، والتي تحمل الاسم الرمزي Paula ، تتحكم في الوصول إلى الأقراص المرنة في جميع إصدارات Commodore Amiga كواحدة من وظائفها العديدة
جهاز Amiga 2000 يقوم بتحميل Lotus Turbo Challenge 2 والذي يستخدم تنسيق قرص مخصص، مما ينتج عنه بعض الأصوات غير العادية. كما يمكن سماع صوت نقر محرك أقراص Amiga الفارغ في البداية.

تستخدم أجهزة كمبيوتر Amiga تنسيق 880 كيلوبايت (11 × 512 بايت من القطاعات لكل مسار، مضروبة في 80 مسارًا، مضروبة في جانبين) على قرص مرن مقاس 3½ بوصة. نظرًا لأن المسار بالكامل مكتوب مرة واحدة، يمكن التخلص من الفجوات بين القطاعات، مما يوفر المساحة. وحدة تحكم القرص المرن Amiga أكثر مرونة بكثير من تلك الموجودة على الكمبيوتر الشخصي: فهي خالية من قيود التنسيق التعسفية، ويمكن إجراء الترميز مثل MFM و GCR في البرنامج، وتمكن المطورون من إنشاء تنسيقات الأقراص الخاصة بهم . وبسبب هذا، يمكن التعامل مع التنسيقات الأجنبية مثل 's المتوافقة مع IBM PC بسهولة (باستخدام CrossDOS ، والذي تم تضمينه مع الإصدارات الأحدث من AmigaOS ). باستخدام برنامج تشغيل نظام الملفات الصحيح ، يمكن لجهاز Amiga نظريًا قراءة أي تنسيق تعسفي على القرص المرن مقاس 3½ بوصة، بما في ذلك تلك المسجلة بمعدل دوران مختلف قليلاً. ومع ذلك، لا توجد طريقة لقراءة قرص Amiga على جهاز الكمبيوتر الشخصي بدون أجهزة خاصة، مثل جهاز Catweasel من Individual Computers ، ومحرك أقراص مرن ثانٍ. [35] هناك بديل آخر لقراءة قرص Amiga وهو مشروع Greaseweazle مفتوح المصدر ومفتوح الأجهزة. إنه محول واجهة USB إلى FD بسيط قائم على STM32 قادر على قراءة صورة التدفق المغناطيسي. باستخدام البرنامج المناسب، من الممكن قراءة وكتابة Amiga وأي قرص مرن آخر تقريبًا.

لم تقم شركة Commodore أبدًا بتحديث مجموعة الشرائح الأصلية لدعم الأقراص المرنة عالية الكثافة، ولكنها باعت محركًا مخصصًا (صنعته شركة Chinon) يدور بسرعة نصف السرعة (150 دورة في الدقيقة ) عند إدخال قرص مرن عالي الكثافة، مما يتيح استخدام وحدة التحكم في الأقراص المرنة الموجودة. تم دمج هذا المحرك في Amiga 3000 و Amiga 4000 ، على الرغم من أن Amiga 1200 الأحدث تم تجهيزه فقط بمحرك DD القياسي . يمكن لأقراص Amiga HD التعامل مع 1760 كيلوبايت، ولكن باستخدام برامج خاصة يمكنها تخزين المزيد من البيانات. كما قامت شركة تدعى Kolff Computer Supplies بتصنيع محرك أقراص مرنة HD خارجي (KCS Dual HD Drive) متاحًا يمكنه التعامل مع أقراص مرنة بتنسيق HD على جميع أنظمة كمبيوتر Amiga. [36]

بسبب أسباب التخزين واستخدام المحاكيات والحفاظ على البيانات، تم ضغط العديد من الأقراص في صور الأقراص. التنسيقات الشائعة حاليًا هي ملفات .ADF( Amiga Disk File ) و .DMS( DiskMasher ) و .IPF( Interchangeable Preservation Format ). تنسيق DiskMasher محمي ضد النسخ ويواجه مشاكل في تخزين تسلسلات معينة من البتات بسبب أخطاء في خوارزمية الضغط، ولكنه كان يستخدم على نطاق واسع في مشاهد القرصنة والعروض التوضيحية. كان ADF موجودًا منذ فترة طويلة تقريبًا مثل Amiga نفسها على الرغم من أنه لم يُطلق عليه هذا الاسم في البداية. فقط مع ظهور الإنترنت ومحاكيات Amiga أصبح طريقة شائعة لتوزيع صور الأقراص. تم إنشاء ملفات IPF الملكية للسماح بالحفاظ على الألعاب التجارية التي تتمتع بحماية النسخ ، وهو أمر لا تستطيع ADF وDMS القيام به.

أكورن إلكترون، بي بي سي ميكرو، وأرخميدس

استخدمت شركة Acorn Computers البريطانية تنسيقات أقراص غير قياسية في BBC Micro و Acorn Electron ذات 8 بتات وخليفتها Acorn Archimedes ذات 32 بتات . ومع ذلك، استخدمت Acorn وحدات تحكم أقراص قياسية: FM في البداية، على الرغم من أنها انتقلت بسرعة إلى MFM. يخزن تنفيذ القرص الأصلي لـ BBC Micro 100 كيلوبايت (40 مسارًا) أو 200 كيلوبايت (80 مسارًا) لكل جانب على أقراص مقاس 5¼ بوصة بتنسيق مخصص باستخدام نظام تخزين الملفات القرصية (DFS).

بسبب عدم التوافق بين محركات الأقراص ذات الأربعين والثمانين مسارًا، تم توزيع العديد من البرامج على أقراص مدمجة ذات أربعين/ثمانين مسارًا. تعمل هذه الأقراص عن طريق كتابة نفس البيانات في أزواج من المسارات المتتالية بتنسيق ثمانين مسارًا، وتضمين برنامج تحميل صغير على المسار 1 (الذي يكون في نفس الموضع المادي في أي من التنسيقين). يكتشف برنامج التحميل نوع المحرك قيد الاستخدام، ويحمل البرنامج الرئيسي مباشرة من القرص متجاوزًا DFS، والخطوة المزدوجة لمحركات الأقراص ذات الثمانين مسارًا والخطوة المفردة لمحركات الأربعين مسارًا. يؤدي هذا فعليًا إلى خفض السعة إلى 100 كيلوبايت من أي تنسيق قرص، ولكنه مكّن البرامج الموزعة من التوافق بشكل فعال مع أي من المحركين.

بالنسبة لملحق القرص المرن Electron، اختارت شركة Acorn أقراصًا مقاس 3½ بوصة وطورت نظام حفظ الملفات المتقدم للقرص (ADFS). يستخدم هذا النظام تسجيلًا مزدوج الكثافة ويضيف القدرة على التعامل مع جانبي القرص باعتبارهما قرصًا واحدًا. ويوفر هذا النظام ثلاثة تنسيقات:

  • S (صغير): 160 كيلوبايت، 40 مسارًا أحادي الجانب؛
  • م (متوسط): 320 كيلوبايت، 80 مسارًا أحادي الجانب؛
  • L (كبير): 640 كيلوبايت، 80 مسارًا على الوجهين.

يوفر ADFS بنية دليل هرمية، بدلاً من النموذج المسطح لـ DFS. كما يخزن ADFS بعض البيانات الوصفية حول كل ملف، ولا سيما عنوان التحميل وعنوان التنفيذ وامتيازات المالك والجمهور وبت القفل. حتى على الأجهزة ذات الثمانية بتات، يتم تخزين عناوين التحميل بتنسيق 32 بت، لأن هذه الأجهزة تدعم معالجات مساعدة 16 و32 بت .

تم اعتماد تنسيق ADFS لاحقًا في خط BBC عند إصدار BBC Master . كان BBC Master Compact بمثابة الانتقال إلى أقراص مقاس 3½ بوصة، باستخدام نفس تنسيقات ADFS.

يضيف Acorn Archimedes تنسيق D، مما يزيد عدد الكائنات لكل دليل من 44 إلى 77 ويزيد مساحة التخزين إلى 800 كيلوبايت. يتم الحصول على المساحة الإضافية باستخدام قطاعات 1024 بايت بدلاً من 512 بايت المعتادة، وبالتالي تقليل المساحة المطلوبة للفجوات بين القطاعات. كتحسين إضافي، يتم تعويض المسارات المتعاقبة بقطاع، مما يمنح الرأس الوقت للتقدم إلى المسار التالي دون تفويت القطاع الأول، وبالتالي زيادة الإنتاجية الإجمالية. يستخدم Archimedes قيمًا خاصة في بيانات تعريف عنوان التحميل/التنفيذ ADFS لتخزين حقل نوع ملف 12 بت وعلامة زمنية 40 بت.

يقدم نظام RISC OS 2 تنسيق E، الذي يحتفظ بنفس التصميم المادي لتنسيق D، لكنه يدعم تجزئة الملفات والضغط التلقائي. تضيف الأجهزة التي تم تصنيعها بعد عام 1991 بما في ذلك A5000 و Risc PC دعمًا للأقراص عالية الكثافة بتنسيق F، والتي تخزن 1600 كيلوبايت. ومع ذلك، فإن شرائح الإدخال والإخراج المشتركة للكمبيوتر الشخصي غير قادرة على تنسيق الأقراص ذات الانحراف القطاعي، مما يؤدي إلى فقدان بعض الأداء. كما يدعم ADFS ووحدات التحكم في الكمبيوتر الشخصي الأقراص ذات الكثافة العالية جدًا (ED) بتنسيق G، والتي تخزن 3200 كيلوبايت، لكن محركات ED لم يتم تركيبها أبدًا في أجهزة الإنتاج.

مع نظام التشغيل RISC OS 3، يستطيع Archimedes أيضًا قراءة وكتابة تنسيقات الأقراص من أجهزة أخرى (على سبيل المثال Atari ST وIBM PC، والتي تتوافق إلى حد كبير اعتمادًا على إصدار نظام التشغيل ST). باستخدام برنامج تابع لجهة خارجية، يمكنه حتى قراءة أقراص DFS الأصلية ذات الكثافة الفردية مقاس 5¼ بوصة من BBC Micro. لا يمكن قراءة أقراص Amiga بواسطة هذا النظام لأنها أغفلت علامات الفجوة القطاعية المعتادة.

يعتبر تصميم نظام ملفات Acorn مثيرًا للاهتمام بالنسبة لبعض الأشخاص لأن جميع أجهزة التخزين المستندة إلى ADFS متصلة بوحدة تسمى FileCore والتي توفر جميع الميزات المطلوبة تقريبًا لتنفيذ نظام ملفات متوافق مع ADFS. وبسبب هذا التصميم المعياري، من السهل في RISC OS 3 إضافة دعم لما يسمى بأنظمة حفظ الصور. تُستخدم هذه الأنظمة لتنفيذ دعم شفاف تمامًا لأقراص IBM PC المرنة، بما في ذلك تنسيق Atari ST المختلف قليلاً . أصدرت Computer Concepts حزمة تنفذ نظام حفظ الصور للسماح بالوصول إلى أقراص Macintosh عالية الكثافة.
