مقياس الذهاب/عدم الذهاب

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. ابحث عن المصادر:  "مقياس النجاح/الفشل" – الأخبار  · الصحف  · الكتب  · العلماء  · JSTOR ( يوليو 2010 ) ( تعرف على كيفية ومتى تزيل هذه الرسالة )

يشير مقياس القبول /عدم القبول إلى أداة فحص تستخدم للتحقق من قطعة العمل مقابل التفاوتات المسموح بها من خلال اختبار القبول/عدم القبول . ويشتق اسمها من اختبارين: يتضمن الاختبار اجتياز قطعة العمل لاختبار واحد ( قبول ) وفشلها في الآخر ( عدم القبول ).

على سبيل المثال، تحدد ISO 1502 معيارًا لخيوط البراغي والقياس لاختبارها. وتحدد الخاصية T على أنها مناسبة للقطر الرئيسي والخاصية Z على أنها غير مناسبة لقطر الملعب. ^[1] تحتوي أداة الفحص على مكونين ملولبين. على سبيل المثال، سيكون هناك قسمان أنثويان على مقياس لاختبار قطعة عمل ذكر ملولبة مثل المسمار. إذا كان القطر الرئيسي للبرغي كبيرًا جدًا، فلن يتناسب مع خيط الاختبار T على الإطلاق (فشل). إذا كان القطر الرئيسي صغيرًا جدًا، يكون الملاءمة غير دقيقة (فشل). إذا تم قطع الخيط بعمق شديد، فإنه يلتف في خيط الاختبار Z (فشل). إذا كان الحجم الصحيح ويقوم بثلاث دورات فقط، يكون الملاءمة صحيحة (نجاح). ^[2]

يعد مقياس القبول/الرفض جزءًا لا يتجزأ من عملية الجودة المستخدمة في صناعة التصنيع لضمان إمكانية تبادل الأجزاء بين العمليات أو حتى بين الشركات المصنعة المختلفة. لا يعيد هذا المقياس الحجم أو القياس الفعلي بالمعنى التقليدي، بل يعيد بدلاً من ذلك حالة مقبولة (الجزء ضمن التسامح ويمكن استخدامه) أو غير مقبولة (يجب رفض الجزء).

إنها مناسبة للاستخدام في منطقة الإنتاج في المصنع لأنها تتطلب القليل من المهارة أو التفسير لاستخدامها بشكل فعال ولديها عدد قليل من الأجزاء المتحركة، إن وجدت، التي يمكن أن تتلف في بيئة الإنتاج المعادية في كثير من الأحيان.

يشار إلى هذه المقاييس باسم مقاييس القابس؛ وهي تستخدم بطريقة القابس. يتم تجميعها عمومًا من أجزاء قياسية، حيث يكون جزء المقياس قابلًا للتبديل مع قطع مقياس أخرى (يتم الحصول عليها من مجموعة من كتل مقياس من نوع الدبوس ) وجسم يستخدم مبدأ المشبك لتثبيت المقاييس بقوة. لاستخدام هذا النمط من المقاييس، يتم إدخال أحد الطرفين في الجزء أولاً، واعتمادًا على نتيجة هذا الاختبار، يتم تجربة الطرف الآخر. ^[3]

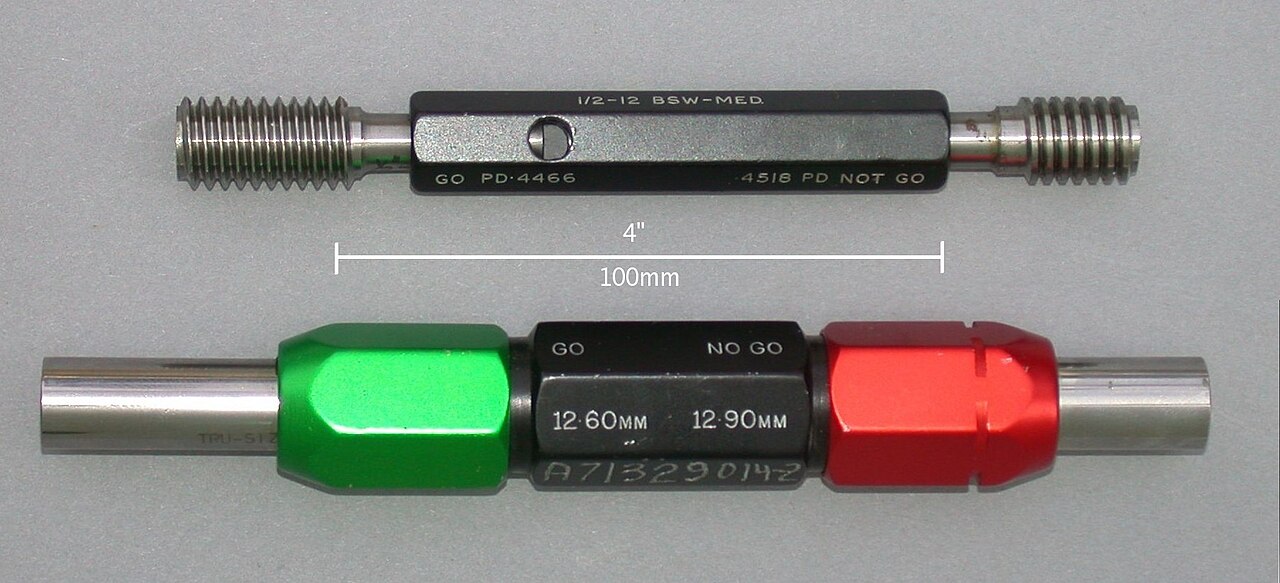

في الصورة اليمنى، المقياس العلوي هو مقياس خيط مثبت في الجزء المراد اختباره، يجب أن يدخل الطرف "GO" الجزء بالكامل؛ لا يجب أن يدخل الطرف "NOT GO". الصورة السفلية هي مقياس قابس عادي يستخدم للتحقق من حجم الفتحة؛ الطرف الأخضر هو "GO" ، والطرف الأحمر هو " No-GO" . يبلغ تسامح الجزء الذي يتحقق منه هذا المقياس 0.30 مم، حيث يبلغ الحجم السفلي للفتحة 12.60 مم والحجم العلوي 12.90 مم، كل حجم خارج هذا النطاق خارج التسامح . يمكن التعبير عن ذلك في البداية على رسم الأجزاء بعدد من الأنماط؛ قد تكون هناك ثلاثة احتمالات

• 12.75 ± 0.15 ملم
• 12.60+0.30
  −0.00 مم
• 12.90+0.00
  −0.30 مم

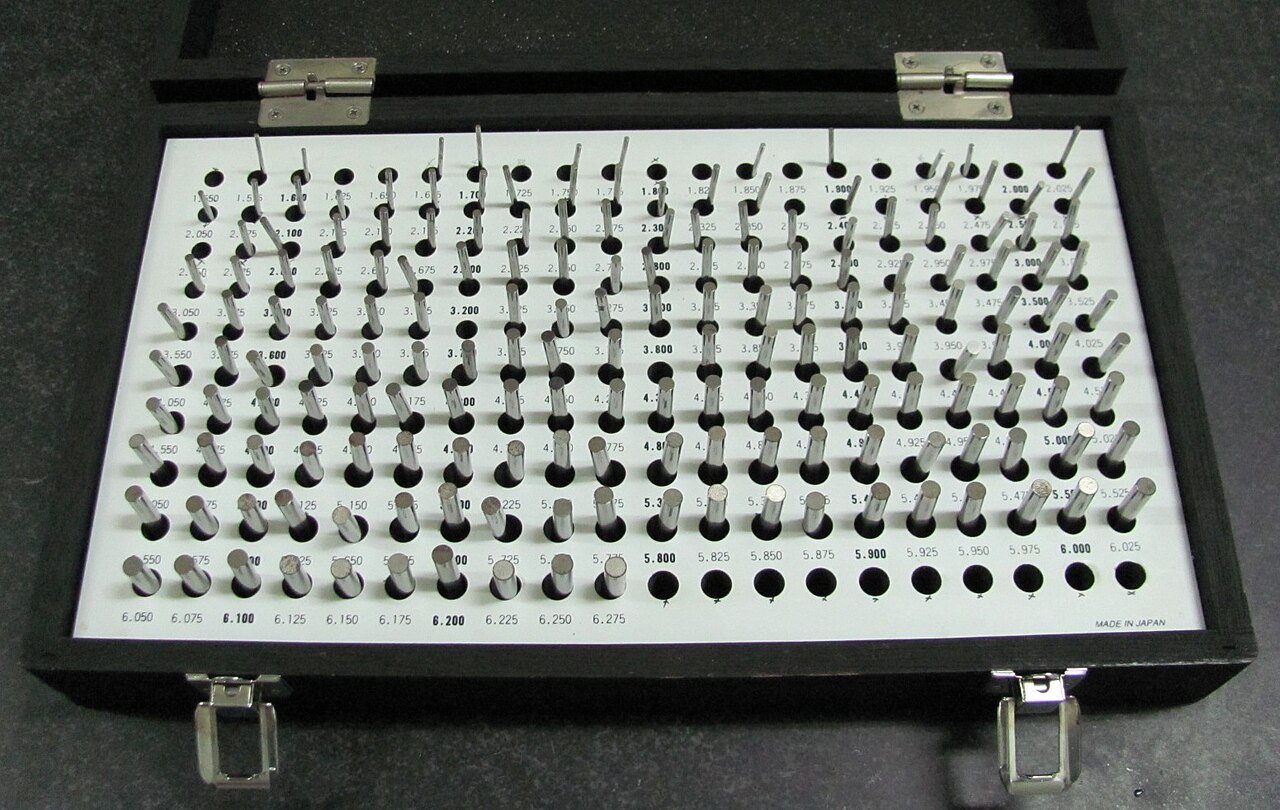

الصورة المرتبطة هي مجموعة من مقاييس الدبابيس المستخدمة لقياس الثقوب التي يبلغ قطرها بضعة ملليمترات فقط.

تأتي مقاييس الدبابيس في العديد من الفئات، ومن الأمثلة عليها X وXX وZZ. وهي دبابيس Go وNO Go، ويمكن أيضًا إجراء تعديلات مخصصة على هذه الدبابيس. كما تُستخدم أيضًا في تجميعات go/no-go المطلوبة في التصنيع الإنتاجي.

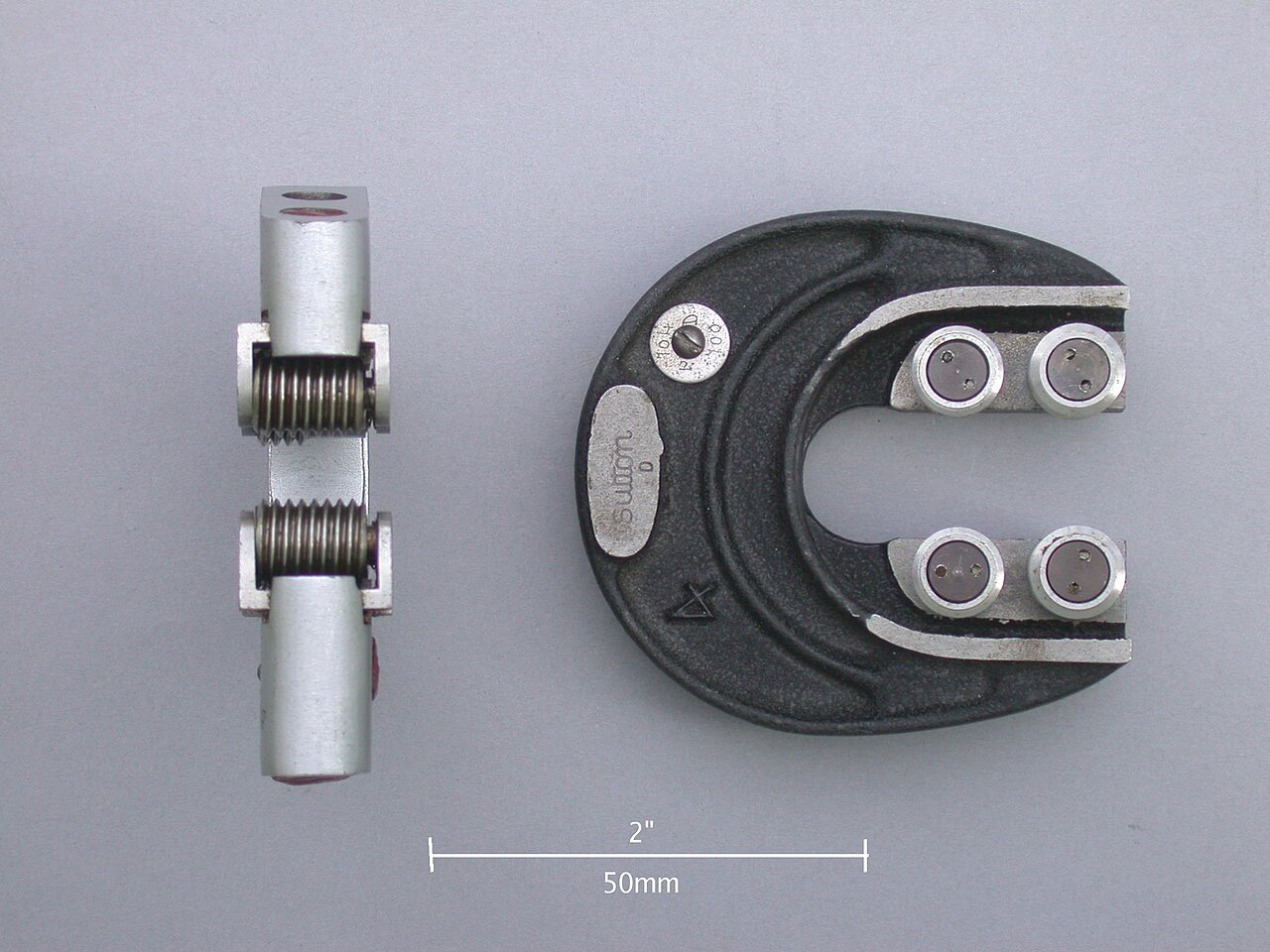

غالبًا ما تُستخدم مقاييس الالتقاط عندما يتعين فحص كمية كبيرة من قطع العمل. ^[4] يحتوي مقياس الالتقاط على أربعة سندانات أو فكوك ، يتم ضبط السندان الأول أو الزوج (الأبعد) باستخدام الحد الأعلى (التسامح) للجزء والمجموعة الداخلية مضبوطة على الحد الأدنى للجزء. ^[5] سيجتاز الجزء المخرط بشكل صحيح المجموعة الأولى من الفكين ويتوقف عند الطرف الثاني للاختبار. بهذه الطريقة، يمكن فحص الجزء في إجراء واحد، على عكس مقياس القابس الذي يجب استخدامه مرتين وقلبه للوصول إلى المقياس الثاني. تم اختراع أول مقياس التقاط للتشغيل/الإيقاف لفحص لفات الخيط في عام 1943 لتسريع إنتاج الأجزاء أثناء الحرب العالمية الثانية. ^[6]

بمجرد فهم المفهوم، يمكن أن يؤدي مبدأ التشغيل إلى جميع أنواع التصميمات حيث يمكن قياس الأخاديد الداخلية، وفتحات المفاتيح، والخطوط المائلة، وما إلى ذلك بطريقة بسيطة ولكنها فعالة. غالبًا ما يتم تصنيعها حسب الطلب من قبل صانعي الأدوات ، أو الحرفيين المهرة ذوي الصلة .

تلعب مقاييس الدخول/الخروج دورًا لا يتجزأ في ضبط المساحة الرأسية الصحيحة أثناء صناعة الأسلحة . ولكي تكون الغرفة مطابقة للمواصفات، يجب أن تُغلق الترباس بدون مقاومة على مقياس الدخول، ولكن يجب ألا تُغلق تمامًا على مقياس الدخول. بالإضافة إلى ذلك، يوجد عادةً مقياس ثالث يسمى FIELD وهو أكبر قليلًا من مقياس الدخول. نظرًا لأن نتوءات الترباس والغرفة تتمدد في النهاية مع الاستخدام، فقد يبدأ الترباس في الإغلاق على مقياس الدخول. إذا أغلق الترباس أيضًا بالكامل على مقياس الدخول، فإن مثل هذه البندقية تعتبر غير آمنة بسبب ارتفاع خطر تمزق غلاف القذيفة إذا كان طول الخرطوشة في الطرف الأقصر من المواصفات.

يمكن أيضًا استخدام مقياس خاص مناسب للمطابقة للتحقق من طول الغرفة الضيقة بشكل خاص أو الأقصر من مواصفات SAAMI. عادةً ما يتم طلب مثل هذه المقاييس خصيصًا من مصنعي مخرطة الغرفة. يقلل هذا من تمدد العلبة أو اللعب النهائي من أجل التحكم بشكل أفضل في وضع الطلقة غير المطلقة قبل إطلاقها في غرفة مناسبة للمطابقة. عادةً ما يتم قطع هذه الغرف أيضًا بأبعاد أضيق في منطقة عنق العلبة. وبالتالي، قد لا يتم وضع مقياس قياسي في الغرفة بسهولة بسبب هذه الأبعاد المخفضة، حتى إذا تم قطعها بشكل صحيح.
