أداة مائلة
 | تحتاج هذه المقالة إلى مصادر إضافية للتحقق . ( فبراير 2010 ) |

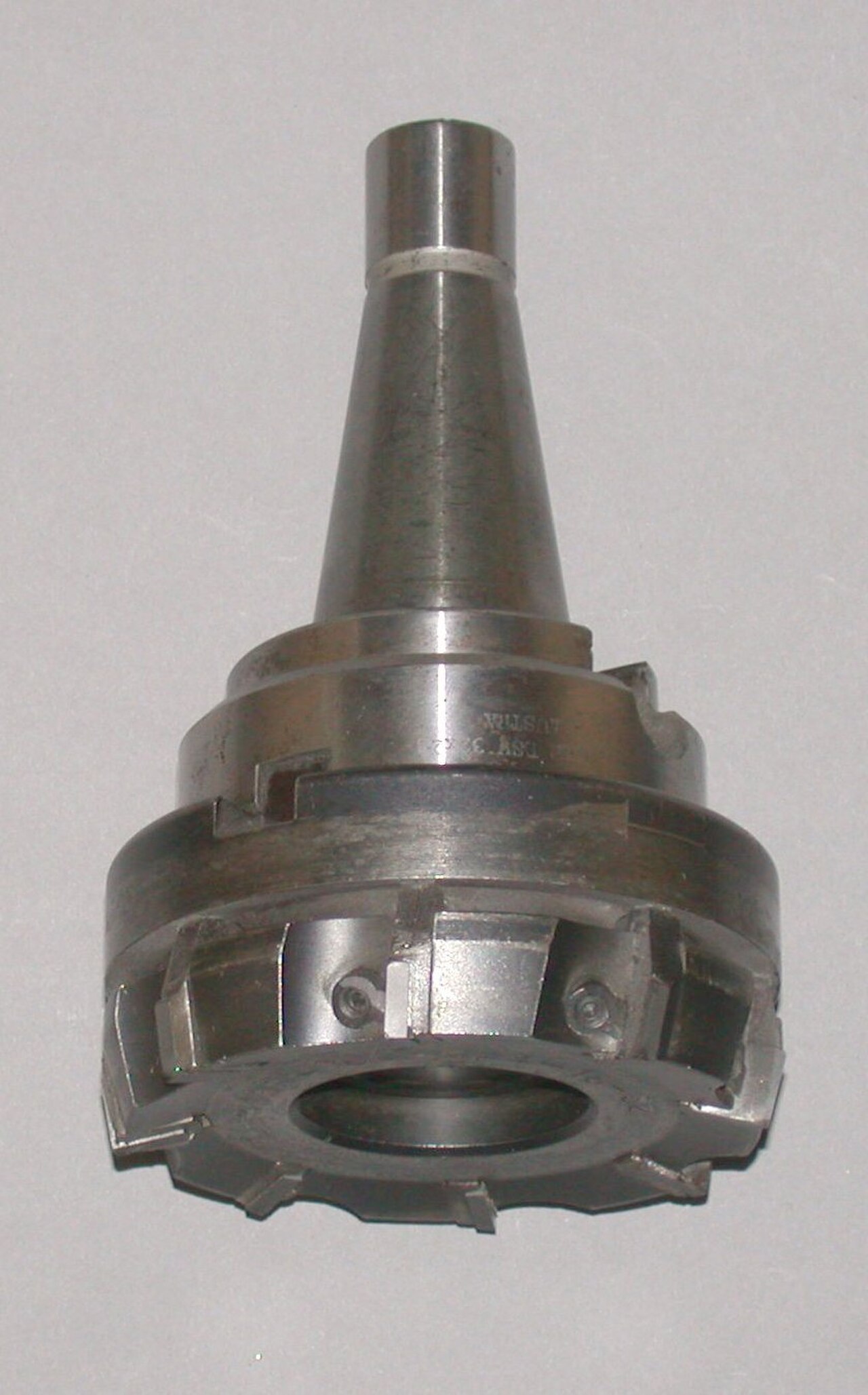

الأداة المائلة هي أي أداة قطع تتكون حافة القطع فيها من قطعة منفصلة من مادة ملحومة أو ملحومة أو مثبتة على جسم مصنوع من مادة أخرى. في الأنواع التي يكون فيها جزء القاطع جزءًا قابلًا للفهرسة ومثبتًا بمسمار، تسمى القواطع حشوات (لأنها يتم إدخالها في جسم الأداة). تسمح الأدوات المائلة لكل جزء من الأداة، الساق والقاطعة (القواطع)، بأن يكون مصنوعًا من المادة ذات أفضل الخصائص لوظيفته. تشمل المواد الشائعة للقواطع (الأطراف الملحومة أو الحشوات المشبكية) كربيد الأسمنت والماس متعدد البلورات ونتريد البورون المكعب . [1] تشمل الأدوات ذات الطرف الشائع قواطع الطحن (مثل المطاحن النهائية ومطاحن الوجه والقواطع الذبابية ) وبتات الأدوات وبتات التوجيه وشفرات المنشار (خاصة تلك المستخدمة في قطع المعادن).
المميزات والعيوب
تتمثل ميزة الأدوات ذات الطرف المدبب في أن إدخال جزء صغير فقط من مادة القطع مطلوب لتوفير القدرة على القطع. يجعل الحجم الصغير تصنيع الجزء المدبب أسهل من تصنيع أداة صلبة من نفس المادة. وهذا يقلل أيضًا من التكلفة لأن حامل الأداة يمكن تصنيعه من مادة أقل تكلفة وأكثر صلابة . في بعض المواقف تكون الأداة ذات الطرف المدبب أفضل من نظيرتها الصلبة لأنها تجمع بين صلابة حامل الأداة وصلابة الجزء المدبب. [1]
في حالات أخرى، يكون هذا أقل من الأمثل، لأن المفصل بين حامل الأداة والجزء الداخلي يقلل من الصلابة. [1] ومع ذلك، لا يزال من الممكن استخدام هذه الأدوات لأن إجمالي وفورات التكلفة لا تزال أكبر.

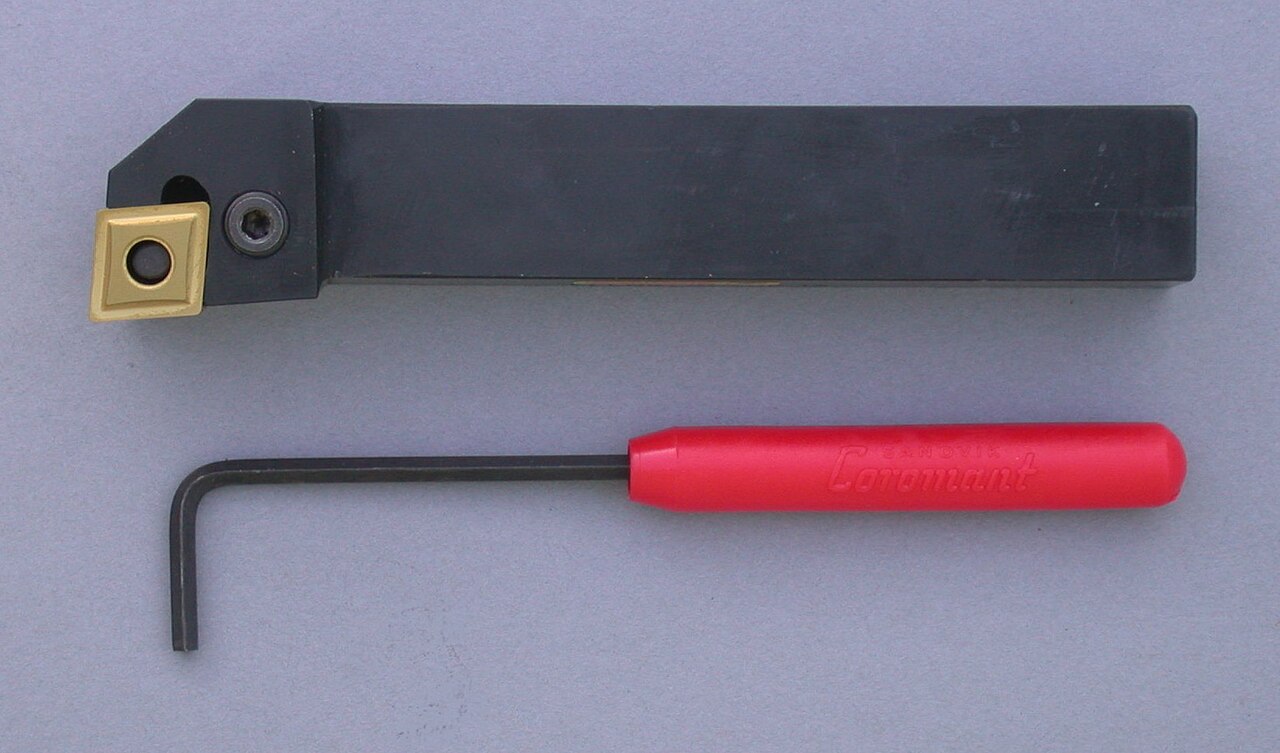

في الصناعة اليوم، ربما تكون أدوات الإدخال أكثر شيوعًا قليلاً من الأدوات الصلبة، لكن الأدوات الصلبة لا تزال تستخدم في العديد من التطبيقات. تلعب كتالوجات كاملة من مطاحن نهاية الفولاذ الصلب عالي السرعة (HSS) والكربيد الصلب، على سبيل المثال، دورًا بارزًا في بعض مجالات ممارسة الطحن، بما في ذلك الغمر، وصنع القوالب، وإنتاج الوظائف أو الدفعات في مجال الطيران . تحتوي معظم ورش الآلات التي تحتوي على مخرطة على العديد من بتات الأدوات المصنوعة من الفولاذ الصلب عالي السرعة والكربيد الصلب بالإضافة إلى العديد من بتات الأدوات ذات الأطراف المدخلة، وتستخدم معظم العمليات التجارية التي تنطوي على أجهزة التوجيه (مثل ورش النجارة والأثاث ) الكثير من بتات التوجيه المصنوعة من الفولاذ الصلب عالي السرعة والكربيد الصلب بالإضافة إلى بعض البتات ذات الأطراف.
إدراجات قابلة للفهرسة
تعتبر الحشوات أطراف قطع قابلة للإزالة، مما يعني أنها غير ملحومة أو ملحومة بجسم الأداة. وعادة ما تكون قابلة للفهرسة ، مما يعني أنه يمكن تبديلها، وغالبًا ما يتم تدويرها أو قلبها، دون الإخلال بالهندسة الكلية للأداة (القطر الفعال، وإزاحة طول الأداة، وما إلى ذلك). وهذا يوفر الوقت في التصنيع من خلال السماح بتقديم حواف قطع جديدة بشكل دوري دون الحاجة إلى طحن الأداة أو تغييرات الإعداد أو إدخال قيم جديدة في برنامج CNC .
ملحق المساحات
إن ملحق المسح هو ملحق يستخدم في ماكينة الطحن أو المخرطة . وهو مصمم للقطع النهائي، لإعطاء سطح أملس على السطح الذي يتم قطعه. وهو يستخدم هندسة خاصة لإعطاء لمسة نهائية جيدة على قطعة العمل بمعدل تغذية أعلى من المعدل الطبيعي. عادةً ما يكون لملحقات المسح مساحة أكبر على اتصال بقطعة العمل، وبالتالي فهي تمارس قوة أعلى على قطعة العمل. وهذا يجعلها غير مناسبة لقطع العمل الهشة.
ترميز إدراج ISO
غالبًا ما يتم ترقيم الحشوات المستخدمة في الخراطة والطحن وفقًا للمعيار ISO 1832. يهدف هذا المعيار إلى جعل تسمية الحشوات وتحديدها وترتيبها عملية بسيطة ومتسقة وقابلة للتتبع. يأخذ هذا المعيار في الاعتبار كل من أنظمة الوحدات المترية والإمبراطورية، على الرغم من اختلاف بعض العناصر لكل نظام وحدة. يتكون الرمز من ما يصل إلى 13 رمزًا، حيث تكون أول 12 منها إلزامية للحشوات المكونة من البورون المكعب أو الماس متعدد البلورات وتكون أول 7 منها إلزامية لجميع أنواع التركيبات الأخرى. [2]
