أنبوب كاميرا الفيديو

الموسوعة الحرة
أنبوب فيديوكون بقطر 2/3 بوصة (17 مم )
عرضٌ لأنابيب كاميرات فيديو عديدة من ثلاثينيات وأربعينيات القرن العشرين، تم تصويرها عام 1954، مع مخترع جهاز الأيقونات فلاديمير ك. زوريكين.

أنابيب كاميرات الفيديو هي أجهزة تعتمد على أنبوب أشعة الكاثود، وكانت تستخدم في كاميرات التلفزيون لالتقاط صور التلفزيون ، قبل إدخال مستشعرات الصور ذات الأجهزة المقترنة بالشحنة (CCD) في ثمانينيات القرن العشرين. وقد تم استخدام عدة أنواع مختلفة من الأنابيب منذ أوائل ثلاثينيات القرن العشرين، وحتى تسعينيات القرن العشرين.

في هذه الأنابيب، يُمرر شعاع إلكتروني عبر صورة المشهد المراد بثه، مركزًا على هدف محدد. ويولد هذا تيارًا يعتمد على سطوع الصورة على الهدف عند نقطة المسح. حجم الشعاع الساقط صغير جدًا مقارنة بحجم الهدف، مما يسمح بـ 480-486 خط مسح أفقي لكل صورة في نظام NTSC ، و576 خطًا في نظام PAL ، [ 1 ] وما يصل إلى 1035 خطًا في نظام Hi-Vision .

أنبوب أشعة الكاثود

أي أنبوب مفرغ يعمل باستخدام حزمة مركزة من الإلكترونات، والتي كانت تُسمى في الأصل أشعة الكاثود ، يُعرف باسم أنبوب أشعة الكاثود (CRT). تُستخدم هذه الأنابيب عادةً كأجهزة عرض في أجهزة استقبال التلفزيون القديمة (أي غير المسطحة ) وشاشات الكمبيوتر. أنابيب التقاط الكاميرا الموصوفة في هذه المقالة هي أيضًا أنابيب أشعة الكاثود، لكنها لا تعرض أي صورة. [ 2 ]

الأبحاث المبكرة

في يونيو 1908، نشرت مجلة " نيتشر" العلمية رسالةً ناقش فيها آلان أرشيبالد كامبل-سوينتون ، زميل الجمعية الملكية ( المملكة المتحدة )، كيفية إنشاء نظام تلفزيوني إلكتروني بالكامل باستخدام أنابيب أشعة الكاثود (أو أنابيب "براون"، نسبةً إلى مخترعها كارل براون ) كأجهزة تصوير وعرض. [ 3 ] وأشار إلى أن "الصعوبات الحقيقية تكمن في ابتكار جهاز إرسال فعال"، وأنه من المحتمل ألا "تفي أي ظاهرة كهروضوئية معروفة حاليًا بالمتطلبات". [ 3 ] وقد نجح البروفيسور الألماني ماكس ديكمان في عرض أنبوب أشعة الكاثود كجهاز عرض في عام 1906؛ ونُشرت نتائج تجاربه في مجلة "ساينتفك أمريكان" عام 1909. [ 4 ] وفي وقت لاحق، توسع كامبل-سوينتون في رؤيته في خطاب رئاسي ألقاه أمام جمعية رونتجن في نوفمبر 1911. وكانت الشاشة الكهروضوئية في جهاز الإرسال المقترح عبارة عن فسيفساء من مكعبات الروبيديوم المعزولة. [ 5 ] [ 6 ] انتشر مفهومه لنظام تلفزيوني إلكتروني بالكامل لاحقًا باسم "نظام كامبل-سوينتون للمسح الإلكتروني" من قِبل هوغو غيرنسباك وإتش. وينفيلد سيكور في عدد أغسطس 1915 من مجلة " المُجَرِّب الكهربائي " الشهيرة [ 7 ] ومن قِبل ماركوس جيه. مارتن في كتابه "النقل الكهربائي للصور الفوتوغرافية" الصادر عام 1921. [ 8 ] [ 9 ] [ 10 ]

في رسالةٍ إلى مجلة Nature نُشرت في أكتوبر 1926، أعلن كامبل-سوينتون أيضًا نتائج بعض "التجارب غير الناجحة" التي أجراها مع جي إم مينشين وجيه سي إم ستانتون. حاولوا توليد إشارة كهربائية عن طريق إسقاط صورة على صفيحة معدنية مطلية بالسيلينيوم، والتي جرى مسحها في الوقت نفسه بواسطة شعاع أشعة الكاثود . [ 11 ] [ 12 ] أُجريت هذه التجارب قبل مارس 1914، وهو تاريخ وفاة مينشين، [ 13 ] ولكن أُعيدت لاحقًا من قِبل فريقين مختلفين في عام 1937، أحدهما بقيادة إتش ميلر وجيه دبليو سترينج من شركة EMI ، [ 14 ] والآخر بقيادة إتش إيامز وإيه روز من شركة RCA . [ 15 ] نجح كلا الفريقين في نقل صور "خافتة للغاية" باستخدام لوحة كامبل-سوينتون الأصلية المطلية بالسيلينيوم، ولكن تم الحصول على صور أفضل بكثير عند تغطية اللوحة المعدنية بكبريتيد الزنك أو سيلينيد الزنك، [ 14 ] أو بأكسيد الألومنيوم أو الزركونيوم المعالج بالسيزيوم. [ 15 ] شكلت هذه التجارب أساس جهاز الفيديوكون المستقبلي . كما ظهر وصف لجهاز تصوير أنبوب أشعة الكاثود في طلب براءة اختراع قدمه إدوارد-غوستاف شولتز في فرنسا في أغسطس 1921، ونُشر في عام 1922، [ 16 ] على الرغم من أنه لم يتم عرض جهاز عامل إلا بعد بضع سنوات. [ 15 ]

تجارب باستخدام محللات الصور

أنبوب تشريح الصور من فارنسورث (1931)

مُحلِّل الصورة هو أنبوب كاميرا يُنشئ "صورة إلكترونية" للمشهد من انبعاثات الكاثود الضوئي (الإلكترونات) التي تمر عبر فتحة مسح ضوئي إلى مصعد ، والذي يعمل ككاشف للإلكترونات. [ 17 ] [ 1 ] كان من بين أوائل من صمموا مثل هذا الجهاز المخترعان الألمانيان ماكس ديكمان ورودولف هيل ، [ 12 ] [ 18 ] اللذان أطلقا على طلب براءة اختراعهما لعام 1925 اسم Lichtelektrische Bildzerlegerröhre für Fernseher ( أنبوب مُحلِّل الصورة الكهروضوئي للتلفزيون ). [ 19 ] قد ينطبق المصطلح تحديدًا على أنبوب مُحلِّل يستخدم المجالات المغناطيسية للحفاظ على تركيز الصورة الإلكترونية ، [ 1 ] وهو عنصر كان مفقودًا في تصميم ديكمان وهيل، وفي أنابيب المُحلِّل المبكرة التي بناها المخترع الأمريكي فيلو فارنسورث . [ 12 ] [ 20 ]

قدّم ديكمان وهيل طلبهما إلى مكتب براءات الاختراع الألماني في أبريل 1925، وصدرت براءة الاختراع في أكتوبر 1927. [ 19 ] أُعلن عن تجاربهما على مُحلِّل الصور في عدد سبتمبر 1927 من مجلة ديسكفري الشعبية [ 21 ] [ 22 ] وفي عدد مايو 1928 من مجلة راديو بوبولار . [ 23 ] ومع ذلك، لم يتمكّنا قط من بث صورة واضحة ودقيقة باستخدام هذه الأنبوبة.

في يناير 1927، تقدم المخترع الأمريكي ورائد التلفزيون فيلو تي. فارنسورث بطلب للحصول على براءة اختراع لنظام التلفزيون الخاص به ، والذي تضمن جهازًا "لتحويل الضوء وتحليله". [ 20 ] تم بث أول صورة متحركة بنجاح في 7 سبتمبر 1927، [ 24 ] وصدرت براءة الاختراع في عام 1930. [ 20 ] سرعان ما أدخل فارنسورث تحسينات على الجهاز، من بينها إدخال مضاعف إلكتروني مصنوع من النيكل [ 25 ] [ 26 ] واستخدام "مجال مغناطيسي طولي" لتركيز صورة الإلكترون بدقة . [ 27 ] عُرض الجهاز المُحسَّن على الصحافة في أوائل سبتمبر 1928. [ 12 ] [ 28 ] [ 29 ] ومع إدخال مُضاعِف الفوتونات في أكتوبر 1933 [ 30 ] [ 31 ] ومُضاعِف الإلكترونات متعدد الداينود في عام 1937 [ 32 ] [ 33 ] ، أصبح مُحلِّل الصور الخاص بفارنسورث أول نسخة عملية من جهاز تصوير إلكتروني بالكامل للتلفزيون. [ 34 ] كان يتميز بحساسية ضوئية ضعيفة للغاية ، ولذلك كان مفيدًا بشكل أساسي فقط في الأماكن ذات الإضاءة العالية جدًا (عادةً ما تزيد عن 685 شمعة /م² ) . [ 35 ] [ 36 ] [ 37 ] ومع ذلك، كان مثاليًا للتطبيقات الصناعية، مثل مراقبة الجزء الداخلي الساطع لفرن صناعي. ونظرًا لحساسيتها الضوئية الضعيفة، نادرًا ما استُخدمت مُحلِّلات الصور في البث التلفزيوني، باستثناء مسح الأفلام والشرائح الشفافة الأخرى.

في أبريل 1933، قدّم فارنسورث طلب براءة اختراع بعنوان " محلل الصورة "، ولكنه في الواقع كان يُفصّل أنبوب كاميرا من نوع CRT. [ 38 ] تُعدّ هذه من أوائل براءات الاختراع التي اقترحت استخدام شعاع مسح ضوئي "منخفض السرعة"، واضطرت شركة RCA لشرائها لبيع أنابيب أورثيكون للصور للجمهور. [ 39 ] مع ذلك، لم يُنتج فارنسورث قط صورة واضحة ودقيقة باستخدام هذا الأنبوب. [ 40 ] [ 41 ]

استُخدمت أجهزة تحليل الصور لفترة وجيزة فقط في أبحاث أنظمة التلفزيون قبل أن تُستبدل بأنابيب أخرى أكثر حساسية تعتمد على ظاهرة تخزين الشحنة، مثل جهاز الأيقونات، خلال ثلاثينيات القرن العشرين. وعلى الرغم من أن أنابيب الكاميرات القائمة على فكرة تقنية تحليل الصور قد اختفت تمامًا من مجال البث التلفزيوني، إلا أنها استمرت في الاستخدام للتصوير في الأقمار الصناعية للأرصاد الجوية المبكرة ومركبة الهبوط على سطح القمر، ولتتبع وضع النجوم في مكوك الفضاء ومحطة الفضاء الدولية.

عملية

يقوم النظام البصري لمحلل الصورة بتركيز الصورة على مهبط ضوئي مثبت داخل فراغ عالٍ. عند اصطدام الضوء بالمهبط الضوئي، تنبعث الإلكترونات بما يتناسب مع شدة الضوء (انظر التأثير الكهروضوئي ). تنحرف صورة الإلكترونات بأكملها، وتسمح فتحة المسح الضوئي فقط للإلكترونات المنبعثة من منطقة صغيرة جدًا من المهبط الضوئي بالتقاطها بواسطة الكاشف في أي لحظة. يكون خرج الكاشف عبارة عن تيار كهربائي، وتمثل شدته مقياسًا لسطوع المنطقة المقابلة من الصورة. تنحرف صورة الإلكترونات دوريًا أفقيًا ورأسيًا (" المسح النقطي ") بحيث يقرأ الكاشف الصورة بأكملها عدة مرات في الثانية، مما ينتج إشارة كهربائية يمكن نقلها إلى جهاز عرض ، مثل شاشة CRT، لإعادة إنتاج الصورة. [ 17 ] [ 1 ]

لا يمتلك محلل الصورة خاصية " تخزين الشحنة "؛ يتم استبعاد الغالبية العظمى من الإلكترونات المنبعثة من الكاثود الضوئي بواسطة فتحة المسح الضوئي، [ 18 ] وبالتالي يتم إهدارها بدلاً من تخزينها على هدف حساس للضوء.

أنابيب تخزين الشحنة

أيقونوسكوب

رسم بياني من براءة اختراع "راديوسكوب" لكالمان تيهاني من عام 1926 (جزء من برنامج ذاكرة العالم التابع لليونسكو ) [ 42 ]
زوريكين يحمل أنبوبًا لمنظار الأيقونات
رسم تخطيطي لجهاز الأيقونات، من براءة اختراع زوريكين لعام 1931

عانت أنابيب الكاميرات الإلكترونية المبكرة (مثل مُحلِّل الصور ) من عيبٍ خطيرٍ ومُخيبٍ للآمال: فقد كانت تمسح الجسم المراد تصويره، وما يُرى في كل نقطة ليس سوى جزءٍ ضئيلٍ من الضوء يُرصد في اللحظة التي يمر فيها نظام المسح فوقه. لذا، احتاج أنبوب الكاميرا العملي إلى نهجٍ تقنيٍّ مختلف، وهو ما عُرف لاحقًا بأنبوب كاميرا تخزين الشحنة . وقد استند هذا الأنبوب إلى ظاهرةٍ فيزيائيةٍ اكتُشفت وسُجِّلت براءة اختراعها في المجر عام 1926، ولكنها لم تُفهم وتُعترف بها على نطاقٍ واسعٍ إلا بدءًا من عام 1930 تقريبًا. [ 43 ]

An iconoscope is a camera tube that projects an image on a special charge storage plate containing a mosaic of electrically isolated photosensitive granules separated from a common plate by a thin layer of isolating material, somewhat analogous to the human eye's retina and its arrangement of photoreceptors. Each photosensitive granule constitutes a tiny capacitor that accumulates and stores electrical charge in response to the light striking it. An electron beam periodically sweeps across the plate, effectively scanning the stored image and discharging each capacitor in turn such that the electrical output from each capacitor is proportional to the average intensity of the light striking it between each discharge event.[44][45]

After Hungarian engineer Kálmán Tihanyi studied Maxwell's equations, he discovered a new hitherto unknown physical phenomenon, which led to a break-through in the development of electronic imaging devices. He named the new phenomenon as charge-storage principle. The problem of low sensitivity to light resulting in low electrical output from transmitting or camera tubes would be solved with the introduction of charge-storage technology by Tihanyi in the beginning of 1925.[46] His solution was a camera tube that accumulated and stored electrical charges (photoelectrons) within the tube throughout each scanning cycle. The device was first described in a patent application he filed in Hungary in March 1926 for a television system he dubbed Radioskop.[42] After further refinements included in a 1928 patent application,[46] Tihanyi's patent was declared void in Great Britain in 1930,[47] and so he applied for patents in the United States. Tihanyi's charge storage idea remains a basic principle in the design of imaging devices for television to the present day.

في عام 1924، وأثناء عمله لدى شركة وستنجهاوس إلكتريك في بيتسبرغ، بنسلفانيا، قدم المهندس الأمريكي من أصل روسي فلاديمير زوريكين مشروعًا لنظام تلفزيوني إلكتروني بالكامل إلى المدير العام للشركة. [ 48 ] [ 49 ] وفي يوليو 1925، قدم زوريكين طلب براءة اختراع بعنوان " نظام تلفزيوني" يتضمن لوحة تخزين شحنة مصنوعة من طبقة رقيقة من مادة عازلة (أكسيد الألومنيوم) محصورة بين شاشة (300 مش) ورواسب غروانية من مادة كهروضوئية (هيدريد البوتاسيوم) تتكون من كريات معزولة. [ ٥٠ ] يمكن قراءة الوصف التالي بين السطرين ١ و٩ في الصفحة ٢: "تُبخر المادة الكهروضوئية، مثل هيدريد البوتاسيوم، على أكسيد الألومنيوم، أو أي وسط عازل آخر، وتُعالج لتكوين راسب غرواني من هيدريد البوتاسيوم يتكون من كريات دقيقة. كل كريات نشطة كهروضوئيًا للغاية، وتشكل، عمليًا، خلية كهروضوئية فردية دقيقة". أُرسلت أول صورة لها في أواخر صيف عام ١٩٢٥، [ ١٢ ] وصدرت براءة اختراع في عام ١٩٢٨. [ ٥٠ ] ومع ذلك، لم تُعجب جودة الصورة المرسلة إتش بي ديفيس، المدير العام لشركة وستنجهاوس ، وطُلب من زوريكين "العمل على شيء مفيد". [ 12 ] كما قدم زوريكين طلب براءة اختراع لنظام تلفزيوني في عام 1923، لكن هذا الطلب ليس مرجعًا نهائيًا لأنه تم إجراء مراجعات واسعة النطاق قبل إصدار براءة الاختراع بعد خمسة عشر عامًا [ 39 ] وتم تقسيم الملف نفسه إلى براءتي اختراع في عام 1931. [ 51 ] [ 52 ]

صُنع أول جهاز عملي لعرض الصور (أيكونوسكوب) عام 1931 على يد سانفورد إسيج، عندما ترك بالخطأ صفيحة من الميكا المطلية بالفضة في الفرن لفترة طويلة. عند فحصها بالمجهر، لاحظ أن طبقة الفضة قد تفتت إلى عدد لا يحصى من كريات الفضة الصغيرة المعزولة. [ 53 ] كما لاحظ أن "صغر حجم قطرات الفضة من شأنه أن يُحسّن دقة صورة الأيكونوسكوب بشكل كبير". [ 18 ] بصفته رئيس قسم تطوير التلفزيون في شركة راديو أمريكا (RCA) ، قدّم زوريكين طلب براءة اختراع في نوفمبر 1931، وحصل عليها عام 1935. [ 45 ] مع ذلك، لم يكن فريق زوريكين المجموعة الهندسية الوحيدة التي تعمل على أجهزة تستخدم لوحة تخزين الشحنة. ففي عام 1932، تقدّم مهندسا شركة EMI، تيدهام وماكجي، تحت إشراف إسحاق شونبيرج، بطلب للحصول على براءة اختراع لجهاز جديد أطلقوا عليه اسم "إميترون". [ 54 ] بدأت خدمة بث 405 خطًا باستخدام جهاز Emitron في استوديوهات قصر ألكسندرا في عام 1936، وتم إصدار براءات اختراع في المملكة المتحدة في عام 1934 وفي الولايات المتحدة في عام 1937. [ 55 ]

عُرض جهاز الأيكونوسكوب للجمهور في مؤتمر صحفي في يونيو 1933، [ 56 ] ونُشرت ورقتان تقنيتان مفصلتان في سبتمبر وأكتوبر من العام نفسه. [ 57 ] [ 58 ] [ 59 ] وعلى عكس مُحلل الصور فارنسورث، كان جهاز الأيكونوسكوب زوريكين أكثر حساسية، وكان مفيدًا مع إضاءة على الهدف تتراوح بين 40  و  215 لوكس (4-20 قدم-شمعة ). كما كان تصنيعه أسهل، وأنتج صورة فائقة الوضوح. وكان الأيكونوسكوب أنبوب الكاميرا الرئيسي الذي استخدمته هيئة الإذاعة الملكية الكندية (RCA) من عام 1936 حتى عام 1946، عندما استُبدل بأنبوب الأورثيكون للصورة. [ 60 ] [ 61 ]

سوبر-إمترون وأيقونة الصور

كان جهاز الأيقونات الأصلي صاخبًا، ونسبة التداخل فيه عالية مقارنةً بالإشارة، وأعطى في النهاية نتائج مخيبة للآمال، خاصةً عند مقارنته بأنظمة المسح الميكانيكية عالية الدقة التي أصبحت متاحة آنذاك. [ 62 ] [ 63 ] قام فريق EMI، تحت إشراف إسحاق شونبيرغ، بتحليل كيفية إنتاج جهاز Emitron (أو الأيقونات) للإشارة الإلكترونية، وخلص إلى أن كفاءته الفعلية لا تتجاوز 5% من الحد الأقصى النظري. ويعود ذلك إلى أن الإلكترونات الثانوية المنبعثة من فسيفساء لوحة تخزين الشحنة، عند مرور شعاع المسح عليها، قد تنجذب عائدةً إلى الفسيفساء المشحونة إيجابًا، مما يؤدي إلى معادلة العديد من الشحنات المخزنة. [ 64 ] أدرك لوبسزينسكي ورودا وماكجي أن الحل الأمثل هو فصل وظيفة الانبعاث الضوئي عن وظيفة تخزين الشحنة، فأبلغوا زوريكين بنتائجهم. [ 63 ] [ 64 ]

أُطلق على أنبوب كاميرا الفيديو الجديد الذي طوره لوبسزينسكي ورودا وماكجي عام 1934 اسم "سوبر-إميترون". يجمع هذا الأنبوب بين تقنيتي مُحلِّل الصورة والإميترون. ويحتوي على مهبط ضوئي عالي الكفاءة يحوّل ضوء المشهد إلى صورة إلكترونية، تُسرَّع بدورها نحو هدف مُجهَّز خصيصًا لانبعاث الإلكترونات الثانوية . يُنتج كل إلكترون من الصورة الإلكترونية عدة إلكترونات ثانوية بعد وصوله إلى الهدف، مما يُحدث تأثيرًا تضخيميًا. يتكون الهدف من فسيفساء من حبيبات معدنية معزولة كهربائيًا، مفصولة عن صفيحة مشتركة بطبقة رقيقة من مادة عازلة، بحيث تُخزَّن الشحنة الموجبة الناتجة عن الانبعاث الثانوي في الحبيبات. أخيرًا، يمر شعاع إلكتروني دوريًا عبر الهدف، ماسحًا الصورة المخزنة، ومُفرِّغًا كل حبيبة، ومُنتجًا إشارة إلكترونية كما في جهاز الأيقونات. [ 65 ] [ 66 ] [ 67 ]

كان جهاز سوبر-إميترون أكثر حساسيةً بعشرة إلى خمسة عشر ضعفًا من جهاز إميترون الأصلي وأنابيب الأيقونوسكوب، وفي بعض الحالات، كانت هذه النسبة أكبر بكثير. [ 64 ] استُخدم هذا الجهاز لأول مرة في بث خارجي من قِبل هيئة الإذاعة البريطانية (BBC) في يوم الهدنة عام 1937، حيث تمكن عامة الناس من مشاهدة الملك وهو يضع إكليلًا من الزهور على النصب التذكاري عبر أجهزة التلفزيون. وكانت هذه هي المرة الأولى التي يُبث فيها مشهد حيّ من الشارع باستخدام كاميرات مُثبّتة على أسطح المباني المجاورة. [ 68 ]

من جهة أخرى، في عام ١٩٣٤، تقاسم زفوريكين بعض حقوق براءات الاختراع مع شركة تيليفونكن الألمانية المرخصة. [ ٦٩ ] وقد أُنتج جهاز عرض الصور (Superikonoskop في ألمانيا) نتيجةً لهذا التعاون. هذا الأنبوب مطابقٌ تقريبًا لأنبوب سوبر-إميترون، إلا أن الهدف فيه مصنوع من طبقة رقيقة من مادة عازلة موضوعة فوق قاعدة موصلة، ويفتقر إلى فسيفساء الحبيبات المعدنية. لم يتأثر إنتاج وتسويق جهازي سوبر-إميترون وعرض الصور في أوروبا بحرب براءات الاختراع بين زفوريكين وفارنسورث، لأن ديكمان وهيل كان لهما الأسبقية في ألمانيا لاختراع مُحلِّل الصور، إذ قدّما طلب براءة اختراع لأنبوبهما "Lichtelektrische Bildzerlegerröhre für Fernseher " ( أنبوب مُحلِّل الصور الكهروضوئي للتلفزيون ) في ألمانيا عام ١٩٢٥، [ ١٩ ] أي قبل عامين من قيام فارنسورث بالأمر نفسه في الولايات المتحدة. [ ٢٠ ]

أصبح جهاز عرض الصور (Superikonoskop) المعيار الصناعي للبث العام في أوروبا من عام 1936 حتى عام 1960، حين استُبدل بأنابيب الفيديوكون والبلومبيكون. في الواقع، كان هذا الجهاز ممثلاً للتقاليد الأوروبية في مجال الأنابيب الإلكترونية، منافسًا بذلك التقاليد الأمريكية التي يمثلها جهاز عرض الصور (Orthicon). [ 70 ] [ 71 ] أنتجت شركة هايمان الألمانية جهاز Superikonoskop لدورة الألعاب الأولمبية في برلين عام 1936، [ 72 ] ثم أنتجته وسوّقته لاحقًا من عام 1940 إلى عام 1955، وأخيرًا أنتجت شركة فيليبس الهولندية جهاز عرض الصور (Imaging Iconoscope) وجهاز عرض الصور المتعدد (Multicon) وسوّقتهما من عام 1952 حتى عام 1963، [ 71 ] [ 73 ] حين استُبدل بجهاز Plumbicon الأفضل منه بكثير . [ 74 ] [ 75 ]

عملية

جهاز سوبر-إمترون هو مزيج من جهاز تحليل الصور وجهاز إمترون. تُسقط صورة المشهد على مهبط ضوئي شبه شفاف ذي غشاء متصل عالي الكفاءة ، يحوّل ضوء المشهد إلى صورة إلكترونية ضوئية. تُسرّع هذه الصورة (وتُركّز ) عبر مجالات كهرومغناطيسية نحو هدف مُعدّ خصيصًا لانبعاث الإلكترونات الثانوية . يُنتج كل إلكترون من الصورة الإلكترونية عدة إلكترونات ثانوية بعد وصوله إلى الهدف، مما يُحدث تأثير تضخيم، وتكون الشحنة الموجبة الناتجة متناسبة مع شدة ضوء المشهد. يتكون الهدف من فسيفساء من حبيبات معدنية معزولة كهربائيًا، مفصولة عن صفيحة مشتركة بطبقة رقيقة من مادة عازلة، بحيث تُخزّن الشحنة الموجبة الناتجة عن الانبعاث الثانوي في المكثف المُشكّل من الحبيبة المعدنية والصفيحة المشتركة. وأخيرًا، يقوم شعاع إلكتروني بمسح الهدف بشكل دوري، ما يؤدي فعليًا إلى مسح الصورة المخزنة وتفريغ كل مكثف بدوره بحيث يكون الناتج الكهربائي من كل مكثف متناسبًا مع متوسط ​​شدة ضوء المشهد بين كل عملية تفريغ (كما هو الحال في جهاز الأيقونات). [ 65 ] [ 66 ] [ 67 ]

يُعدّ جهاز تصوير الأيقونات مطابقًا تقريبًا لجهاز سوبر-إميترون، إلا أن الهدف فيه مصنوع من طبقة رقيقة من مادة عازلة موضوعة فوق قاعدة موصلة، ويفتقر إلى فسيفساء الحبيبات المعدنية. ولذلك، تنبعث إلكترونات ثانوية من سطح المادة العازلة عندما تصل صورة الإلكترون إلى الهدف، وتُخزّن الشحنات الموجبة الناتجة مباشرةً على سطح المادة العازلة. [ 70 ]

أورثيكون وسي بي إس إمترون

كان جهاز الأيقونات الأصلي يصدر ضوضاءً عالية [ 62 ] بسبب الإلكترونات الثانوية المنبعثة من الفسيفساء الكهروضوئية للوحة تخزين الشحنة عند مسحها بشعاع المسح. [ 64 ] وكان الحل الأمثل هو مسح الفسيفساء بشعاع إلكتروني منخفض السرعة، مما ينتج طاقة أقل في محيط اللوحة، فلا تنبعث أي إلكترونات ثانوية على الإطلاق. أي، تُسقط صورة على الفسيفساء الكهروضوئية للوحة تخزين الشحنة، فتُنتج شحنات موجبة وتُخزن هناك بفعل الانبعاث الضوئي والسعة الكهربائية على التوالي. ثم تُفرغ هذه الشحنات المخزنة برفق بواسطة شعاع مسح إلكتروني منخفض السرعة ، مما يمنع انبعاث الإلكترونات الثانوية. [ 76 ] [ 18 ] قد لا تُمتص جميع الإلكترونات في شعاع المسح في الفسيفساء، لأن الشحنات الموجبة المخزنة تتناسب مع شدة إضاءة المشهد. ثم يتم توجيه الإلكترونات المتبقية مرة أخرى إلى المصعد، [ 38 ] [ 44 ] أو التقاطها بواسطة شبكة خاصة ، [ 77 ] [ 78 ] [ 79 ] أو توجيهها مرة أخرى إلى مضاعف الإلكترونات . [ 80 ]

تتميز أنابيب المسح الضوئي ذات الشعاع منخفض السرعة بعدة مزايا؛ فهي تُنتج مستويات منخفضة من الإشارات الطفيلية، وتتميز بكفاءة عالية في تحويل الضوء إلى إشارة، مما يُحقق أقصى قدر من خرج الإشارة. مع ذلك، توجد أيضًا مشكلات خطيرة، إذ ينتشر شعاع الإلكترونات ويتسارع في اتجاه موازٍ للهدف عند مسحه لحدود الصورة وزواياها، مما يُنتج إلكترونات ثانوية، وبالتالي نحصل على صورة واضحة في المركز ولكنها ضبابية عند الحواف. [ 41 ] [ 81 ] كان هنروتيو من أوائل المخترعين الذين اقترحوا في عام 1929 استخدام الإلكترونات منخفضة السرعة لتثبيت جهد لوحة تخزين الشحنة، [ 82 ] لكن لوبسزينسكي وفريق EMI كانوا أول المهندسين الذين نجحوا في نقل صورة واضحة ودقيقة باستخدام هذا الأنبوب. [ 40 ] ومن التحسينات الأخرى استخدام لوحة تخزين شحنة شبه شفافة. ثم تُسقط صورة المشهد على الجانب الخلفي للوحة، بينما يقوم شعاع الإلكترونات منخفض السرعة بمسح الفسيفساء الكهروضوئية على الجانب الأمامي. يتيح هذا التكوين استخدام أنبوب كاميرا مستقيم، حيث يمكن محاذاة المشهد المراد نقله ولوحة تخزين الشحنة ومدفع الإلكترونات تباعًا. [ 18 ]

كاميرا تلفزيون CPS Emtron

اخترع فريق شركة EMI ، تحت إشراف السير إسحاق شونبيرغ ، أول أنبوب مسح ضوئي منخفض السرعة يعمل بكفاءة كاملة، وهو أنبوب CPS Emitron. [ 83 ] في عام 1934، تقدم مهندسا EMI، بلوملين وماكجي، بطلبات براءات اختراع لأنظمة إرسال تلفزيوني، حيث تم حماية لوحة تخزين الشحنة بشبكتين خاصتين ، إحداهما سالبة (أو موجبة قليلاً) قريبة جدًا من اللوحة، والأخرى موجبة أبعد عنها. [ 77 ] [ 78 ] [ 79 ] انخفضت سرعة وطاقة الإلكترونات في شعاع المسح إلى الصفر بفعل المجال الكهربائي المتباطئ الناتج عن هاتين الشبكتين، وبذلك تم الحصول على أنبوب مسح ضوئي منخفض السرعة. [ 76 ] [ 84 ] واصل فريق EMI العمل على هذه الأجهزة، واكتشف لوبسزينسكي في عام 1936 أنه يمكن إنتاج صورة واضحة إذا كان مسار شعاع المسح الضوئي منخفض السرعة عموديًا تقريبًا على لوحة تخزين الشحنة في جوارها. [ 40 ] [ 85 ] أُطلق على الجهاز الناتج اسم إيميترون المستقر بجهد الكاثود، أو CPS Emitron. [ 76 ] [ 86 ] تأخر الإنتاج الصناعي والتسويق التجاري لجهاز CPS Emitron حتى نهاية الحرب العالمية الثانية ؛ [ 84 ] وقد استُخدم على نطاق واسع في المملكة المتحدة حتى عام 1963، عندما استُبدل بجهاز بلومبيكون الأفضل بكثير . [ 74 ] [ 75 ]

على الجانب الآخر من المحيط الأطلسي ، بدأ فريق شركة RCA بقيادة ألبرت روز العمل عام 1935 على جهاز مسح شعاعي منخفض السرعة أطلقوا عليه اسم "أورثيكون". [ 87 ] [ 88 ] حلّ إيامز وروز مشكلة توجيه الشعاع والحفاظ على تركيزه من خلال تركيب ألواح انحراف وملفات انحراف مصممة خصيصًا بالقرب من لوحة تخزين الشحنة لتوفير مجال مغناطيسي محوري منتظم. [ 41 ] [ 80 ] [ 89 ] كان أداء الأورثيكون مشابهًا لأداء جهاز "أيقونوسكوب الصورة"، [ 90 ] ولكنه كان أيضًا غير مستقر تحت ومضات مفاجئة من الضوء الساطع، مما ينتج عنه "مظهر قطرة ماء كبيرة تتبخر ببطء فوق جزء من المشهد". [ 18 ]

صورة أورثيكون

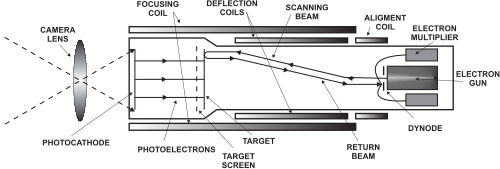

رسم تخطيطي لأنبوب أورثيكون الصورة
أنبوب كاميرا تلفزيونية من نوع RCA Radiotron من حقبة الستينيات
أنبوب كاميرا تلفزيونية من نوع RCA Radiotron Image Orthicon يعود إلى حقبة الستينيات

كان جهاز عرض الصور (يُختصر أحيانًا إلى IO ) شائعًا في البث الإذاعي الأمريكي من عام 1946 حتى عام 1968. [ 61 ] وقد حلّ هذا الجهاز، الذي يجمع بين تقنيتي مُحلِّل الصور وجهاز عرض الصور، محل جهاز عرض الصور في الولايات المتحدة، والذي كان يتطلب كمية كبيرة من الضوء ليعمل بكفاءة. [ 91 ]

طُوِّر أنبوب أورثيكون الصورة في شركة آر سي إيه على يد ألبرت روز، وبول ك. وايمر ، وهارولد ب. لو. وقد مثّل هذا الأنبوب تقدماً كبيراً في مجال التلفزيون، وبعد مزيد من التطوير، أنتجت آر سي إيه نماذج أصلية بين عامي 1939 و1940. [ 61 ] أبرمت لجنة أبحاث الدفاع الوطني عقداً مع آر سي إيه، حيث تكفّلت اللجنة بتكاليف تطويره. بعد أن طوّرت آر سي إيه أنبوب أورثيكون الصورة الأكثر حساسية في عام 1943، أبرمت عقد إنتاج مع البحرية الأمريكية ، وتم تسليم أولى الأنابيب في يناير 1944. [ 92 ] بدأت آر سي إيه إنتاج أنابيب أورثيكون الصورة للاستخدام المدني في الربع الثاني من عام 1946. [ 61 ] [ 93 ]

بينما استخدم كل من جهاز الأيكونوسكوب وجهاز الأورثيكون الوسيط السعة الكهربائية بين عدد كبير من المجمعات الضوئية الصغيرة والمنفصلة ولوحة إشارة معزولة لقراءة معلومات الفيديو، اعتمد جهاز الأورثيكون التصويري على قراءات الشحنة المباشرة من مجمع مشحون إلكترونيًا بشكل مستمر. وكانت الإشارة الناتجة محصنة ضد معظم التشويش الناتج عن الإشارات الخارجية من أجزاء أخرى من الهدف، مما أتاح إمكانية الحصول على صور فائقة الدقة. ولا تزال ناسا تستخدم كاميرات الأورثيكون التصويري لالتقاط صور صواريخ أبولو/ساتورن وهي تقترب من مدارها، على الرغم من أن شبكات التلفزيون قد استغنت عن هذه الكاميرات. [ 94 ]

تستطيع كاميرا أورثيكون التصويرية التقاط صور تلفزيونية في ضوء الشموع بفضل منطقة حساسة للضوء أكثر انتظامًا ووجود مضاعف إلكتروني في قاعدة الأنبوب، والذي يعمل كمضخم عالي الكفاءة. كما تتميز بمنحنى حساسية ضوئية لوغاريتمي مشابه للعين البشرية . مع ذلك، تميل إلى التوهج في الضوء الساطع، مما يُسبب ظهور هالة داكنة حول الجسم؛ وقد عُرفت هذه الظاهرة باسم " التوهج " في صناعة البث عندما كانت أنابيب أورثيكون التصويرية قيد التشغيل. [ 95 ] استُخدمت أنابيب أورثيكون التصويرية على نطاق واسع في كاميرات التلفزيون الملونة المبكرة مثل RCA TK-40/41 ، حيث كانت الحساسية العالية للأنبوب ضرورية للتغلب على نظام تقسيم الشعاع البصري غير الفعال للغاية في الكاميرا. [ 95 ] [ 96 ]

كان يُشار إلى أنبوب الصورة أورثيكون في وقت من الأوقات بشكل عامي باسم "إيمي". قرر هاري لوبك ، الرئيس آنذاك لأكاديمية فنون وعلوم التلفزيون ، تسمية جائزتهم بهذا اللقب. ولأن التمثال كان أنثى، فقد تم تأنيثه ليصبح "إيمي" . [ 97 ] استُخدم أنبوب الصورة أورثيكون حتى نهاية إنتاج التلفزيون بالأبيض والأسود في ستينيات القرن العشرين. [ 98 ]

عملية

يتكون جهاز التصوير الأورثيكون من ثلاثة أجزاء: مهبط ضوئي مزود بمخزن للصور (الهدف)، وماسح ضوئي يقرأ هذه الصورة ( مدفع إلكتروني )، ومضاعف إلكتروني متعدد المراحل. [ 99 ]

في وحدة تخزين الصورة، يسقط الضوء على المهبط الضوئي، وهو عبارة عن صفيحة حساسة للضوء، عند جهد سالب للغاية (حوالي -600  فولت)، ويتحول إلى صورة إلكترونية (مبدأ مستوحى من محلل الصور). ثم تُسرّع هذه الإلكترونات المتساقطة نحو الهدف (صفيحة زجاجية رقيقة جدًا تعمل كعازل جزئي) عند جهد أرضي (0  فولت)، وتمر عبر شبكة سلكية دقيقة جدًا (حوالي 200 أو 390 [ 100 ] سلك لكل سنتيمتر)، قريبة جدًا (بضع أجزاء من مئة من السنتيمتر) وموازية للهدف، تعمل كشبكة حاجب عند جهد موجب طفيف (حوالي +2  فولت). بمجرد وصول إلكترونات الصورة إلى الهدف، تُحدث انبعاثًا ثانويًا للإلكترونات . في المتوسط، يُطلق كل إلكترون من إلكترونات الصورة عدة إلكترونات إضافية (مما يزيد من التضخيم عن طريق الانبعاث الثانوي)، وتُمتص هذه الإلكترونات الزائدة بواسطة الشبكة الموجبة، مما يؤدي إلى إزالة الإلكترونات من الهدف وتكوين شحنة موجبة عليه بالنسبة للضوء الساقط على المهبط الضوئي. والنتيجة هي صورة مرسومة بشحنة موجبة، حيث تكون الأجزاء الأكثر سطوعًا هي التي تحمل أكبر شحنة موجبة. [ 101 ]

يُنتج مدفع الإلكترونات حزمةً مركزةً من الإلكترونات (أشعة الكاثود) عند جهد الأرض، وتُسرَّع بواسطة المصعد (أول دينود في مضاعف الإلكترونات ) حول المدفع عند جهد موجب عالٍ (حوالي +1500  فولت). عند خروجها من مدفع الإلكترونات، يدفعها قصورها الذاتي بعيدًا عن الدينود نحو الجانب الخلفي للهدف. عند هذه النقطة، تفقد الإلكترونات سرعتها وتنحرف بفعل ملفات الانحراف الأفقية والرأسية، مما يؤدي إلى مسح الهدف. بفضل المجال المغناطيسي المحوري لملف التركيز ، لا يكون هذا الانحراف في خط مستقيم، وبالتالي عندما تصل الإلكترونات إلى الهدف، فإنها تصل إليه عموديًا متجنبةً أي مركبة جانبية. يكون الهدف قريبًا من جهد الأرض مع شحنة موجبة صغيرة، لذا عندما تصل الإلكترونات إلى الهدف بسرعة منخفضة، يتم امتصاصها دون إطلاق المزيد من الإلكترونات. يُضيف هذا شحنة سالبة إلى الشحنة الموجبة حتى تصل المنطقة الممسوحة ضوئيًا إلى عتبة معينة من الشحنة السالبة، وعندها تنعكس الإلكترونات الممسوحة بفعل الجهد السالب بدلًا من امتصاصها (في هذه العملية، يستعيد الهدف الإلكترونات اللازمة للمسح التالي). تعود هذه الإلكترونات المنعكسة عبر أنبوب أشعة الكاثود باتجاه أول دينود في مضاعف الإلكترونات المحيط بمدفع الإلكترونات ذي الجهد العالي. يُعد عدد الإلكترونات المنعكسة مقياسًا خطيًا للشحنة الموجبة الأصلية للهدف، والتي بدورها تُعد مقياسًا للسطوع. [ 102 ]

هالة داكنة

هالة داكنة تحيط بلهب صاروخ ساطع في صورة تلفزيونية لإطلاق مركبة ميركوري أطلس 6 التابعة لجون جلين عام 1962.

تعتمد ظاهرة "الهالة الأورثيكونية" الداكنة الغامضة المحيطة بالأجسام الساطعة في الصور الملتقطة بتقنية الأورثيكون (المعروفة أيضًا باسم "التوهج") على حقيقة أن هذه التقنية تعتمد على انبعاث الإلكترونات الضوئية، إلا أن الإضاءة الشديدة قد تُنتج كميةً منها محليًا تفوق قدرة الجهاز على التعامل معها. عند نقطة شديدة السطوع في الصورة الملتقطة، ينبعث عدد كبير من الإلكترونات من اللوحة الحساسة للضوء. قد يكون هذا العدد كبيرًا لدرجة أن النقطة المقابلة على شبكة التجميع لا تستطيع امتصاصها، فتسقط عائدةً إلى النقاط المجاورة على الهدف، تمامًا كما يتناثر الماء في حلقة عند إلقاء حجر فيه. ولأن الإلكترونات المتناثرة لا تحتوي على طاقة كافية لقذف المزيد من الإلكترونات في مكان سقوطها، فإنها تُعادل أي شحنة موجبة متراكمة في تلك المنطقة. ولأن الصور الداكنة تُنتج شحنة موجبة أقل على الهدف، فإن الإلكترونات الزائدة الناتجة عن التناثر ستُقرأ كمنطقة داكنة بواسطة شعاع الإلكترون الماسح.

استغلّ مصنّعو الأنابيب هذا التأثير إلى حدٍّ ما، إذ تُسهم كمية صغيرة ومُتحكَّم بها بدقة من الهالة الداكنة في تحسين وضوح الصورة المرئية بفضل تأثير التباين (أي إعطاء وهمٍ بأنها أكثر تركيزًا مما هي عليه في الواقع). لا تُظهر أنابيب الفيديوكون اللاحقة وما تلاها (انظر أدناه) هذا التأثير، ولذلك لم يكن بالإمكان استخدامها لأغراض البثّ حتى تم تطوير دوائر تصحيح تفاصيل خاصة. [ 103 ]

فيديكون

أنبوب الفيديوكون هو تصميم لأنبوب كاميرا فيديو، حيث تكون المادة المستهدفة موصلة ضوئيًا. طُوّر الفيديوكون عام 1950 في شركة RCA على يد كل من بي كي وايمر، وإس في فورج، وآر آر جودريتش، كبديل بسيط لأنبوب أورثيكون المعقد هيكليًا وكهربائيًا. [ 98 ] [ 104 ] [ 105 ] [ 106 ] في حين أن السيلينيوم كان الموصل الضوئي الأولي المستخدم، فقد استُخدمت مواد مستهدفة أخرى، بما في ذلك مصفوفات ثنائيات السيليكون. تُعرف أنابيب الفيديوكون التي تستخدم هذه المواد المستهدفة باسم Si-vidicons أو Ultricons. [ 107 ] [ 108 ]

رسم تخطيطي لأنبوب الفيديوكون

أنبوب الفيديوكون هو أنبوب كاميرا من نوع التخزين، حيث تتشكل فيه أنماط كثافة الشحنة بواسطة إشعاع المشهد المصوّر على سطح موصل ضوئيًا ، ثم يُمسح هذا السطح بواسطة حزمة من الإلكترونات منخفضة السرعة . يقع هذا السطح على لوح زجاجي ويُسمى أيضًا الهدف. [ 100 ] [ 109 ] وبشكل أكثر تحديدًا، يُغطى هذا اللوح الزجاجي بطبقة شفافة موصلة كهربائيًا من أكسيد الإنديوم والقصدير (ITO)، وفوقها يُشكّل السطح الموصل ضوئيًا بترسيب مادة موصلة ضوئيًا يمكن تطبيقها على شكل مربعات صغيرة مع عزل بينها. يكون الموصل الضوئي عادةً عازلًا، ولكنه يصبح موصلًا جزئيًا عند اصطدامه بالإلكترونات. [ 100 ] ويخرج خرج الأنبوب من طبقة أكسيد الإنديوم والقصدير. [ 107 ]

يُحافظ على الهدف عند جهد موجب قدره 30 فولت، بينما يكون جهد الكاثود في الأنبوب سالبًا عند 30 فولت. يُطلق الكاثود إلكترونات يتم تعديلها بواسطة الشبكة G1 وتسريعها بواسطة الشبكة G2، مما يُنتج حزمة إلكترونية. تعمل الملفات المغناطيسية على انحراف حزمة الإلكترونات وتركيزها ومحاذاتها لتتمكن من مسح سطح الهدف. تُرسّب الحزمة الإلكترونات على الهدف، وعندما يصطدم عدد كافٍ من الفوتونات بالهدف، يتولد فرق في التيار بين الطبقتين الموصلتين كهربائيًا للهدف، وبفضل اتصالها بمقاومة كهربائية، يُخرج هذا الفرق على شكل جهد. يُقترن الجهد المتذبذب المتولد في الهدف بمضخم فيديو [ 100 ] ويُستخدم لإعادة إنتاج المشهد المراد تصويره، أي أنه يُمثل خرج الفيديو. تبقى الشحنة الكهربائية الناتجة عن الصورة في اللوحة الأمامية حتى يتم مسحها ضوئيًا أو حتى تتبدد الشحنة. يمكن أن تصل دقة أجهزة الفيديو الخاصة إلى 5000 خط تلفزيوني. [ 110 ]

باستخدام مادة كهروحرارية مثل كبريتات ثلاثي الغليسين (TGS) كهدف، يصبح من الممكن الحصول على جهاز تصوير حراري حساس لجزء واسع من طيف الأشعة تحت الحمراء [ 111 ] . كانت هذه التقنية بمثابة مقدمة لتقنية الميكروبولومتر الحديثة ، وتُستخدم بشكل أساسي في كاميرات التصوير الحراري المستخدمة في مكافحة الحرائق. [ 112 ]

صورة مقربة لأنبوب فيديو آر سي إيه ، تُظهر مدفع الإلكترونات.

قبل تصميم وبناء مسبار غاليليو إلى كوكب المشتري ، استخدمت وكالة ناسا ، في أواخر سبعينيات القرن العشرين وبداية ثمانينياته، كاميرات الفيديوكون على جميع مسابير الفضاء البعيدة غير المأهولة تقريبًا والمجهزة بقدرات الاستشعار عن بُعد . [ 113 ] كما استُخدمت أنابيب الفيديوكون على متن الأقمار الصناعية الثلاثة الأولى من برنامج لاندسات لتصوير الأرض، والتي أُطلقت عام 1972، كجزء من نظام تصوير الفيديوكون ذي الحزمة العائدة (RBV) لكل مركبة فضائية. [ 114 ] [ 115 ] [ 116 ] واستخدمت ناسا أيضًا كاميرا يوفيكون ، وهي نسخة معدلة من كاميرا الفيديوكون تعمل بالأشعة فوق البنفسجية، لأغراض التصوير بالأشعة فوق البنفسجية. [ 117 ]

كانت أنابيب الفيديوكون شائعة في السبعينيات والثمانينيات، وبعد ذلك أصبحت قديمة الطراز بسبب أجهزة استشعار الصور ذات الحالة الصلبة ، مع جهاز اقتران الشحنة (CCD) ثم مستشعر CMOS .

جميع أنابيب الفيديوكون وما شابهها عرضة لتأخر الصورة، والمعروف أيضًا باسم التظليل، والتشويش، والاحتراق، وذيول المذنبات، وآثار الإضاءة، وتوهج السطوع. يظهر تأخر الصورة على شكل آثار ملحوظة (عادةً بيضاء أو ملونة) تظهر بعد تحرك جسم ساطع (مثل الضوء أو الانعكاس)، تاركةً أثرًا يتلاشى تدريجيًا في الصورة. [ 118 ] لا يمكن تجنب هذه الظاهرة أو التخلص منها، لأنها جزء لا يتجزأ من هذه التقنية. يعتمد مدى تأثر الصورة المولدة بواسطة الفيديوكون على خصائص المادة المستهدفة المستخدمة فيه، وسعة هذه المادة (المعروفة بتأثير التخزين)، بالإضافة إلى مقاومة شعاع الإلكترون المستخدم لمسحها. كلما زادت سعة المادة المستهدفة، زادت الشحنة التي يمكنها الاحتفاظ بها، وزاد الوقت اللازم لاختفاء الأثر. تتلاشى الشحنات المتبقية على المادة المستهدفة في النهاية، مما يؤدي إلى اختفاء الأثر. [ 119 ]

قد تتلف عدسات الفيديوكون نتيجة التعرض للضوء الشديد. [ 120 ] يحدث احتراق الصورة عندما تلتقط عدسة الفيديوكون صورةً لفترة طويلة، فتظهر على شكل خطوط عريضة ثابتة للصورة عند تغيرها، ثم تختفي هذه الخطوط بمرور الوقت. كما قد تتلف عدسات الفيديوكون نتيجة التعرض المباشر لأشعة الشمس، مما يؤدي إلى ظهور بقع داكنة عليها. [ 121 ] [ 122 ] غالبًا ما كانت عدسات الفيديوكون تستخدم ثلاثي كبريتيد الأنتيمون كمادة موصلة ضوئيًا. [ 107 ] إلا أنها لم تكن ناجحة جدًا بسبب تأخر الصورة، والذي لوحظ في كاميرا RCA TK-42 الملونة. [ 106 ]

سي-فيديكون (1969)

تم تقديم أنابيب الفيديوكون السيليكونية [ 123 ] أو أنابيب إيبيكون [ 124 ] ، وهي أنابيب فيديوكون تستخدم مصفوفات من ثنائيات السيليكون كهدف، في عام 1969 لجهاز بيكتشر فون [ 125 ] . تتميز هذه الأنابيب بمقاومتها العالية للاحتراق، وانخفاض تأخر الصورة، وحساسيتها العالية جدًا، ولكنها لا تُعتبر مناسبة لإنتاج البث التلفزيوني نظرًا لمعاناتها من تشوه الصورة وعدم تجانسها. تُصنع الأهداف في هذه الأنابيب على ركائز من السيليكون، وتتطلب 10 فولتات للتشغيل، وتُصنع باستخدام عمليات تصنيع أجهزة أشباه الموصلات [ 124 ] . يمكن استخدام هذه الأنابيب مع مُكثِّف الصورة، وفي هذه الحالة تُعرف باسم أنابيب السيليكون المُكثَّفة (SITs)، والتي تحتوي على مهبط ضوئي إضافي أمام الهدف يُنتج كميات كبيرة من الإلكترونات عند اصطدامها بالفوتونات، ويتم تسريع الإلكترونات نحو الهدف بجهد يصل إلى عدة مئات من الفولتات. استُخدمت هذه الأنابيب لتتبع حطام الأقمار الصناعية [ 107 ] .

بلومبيكون (1965)

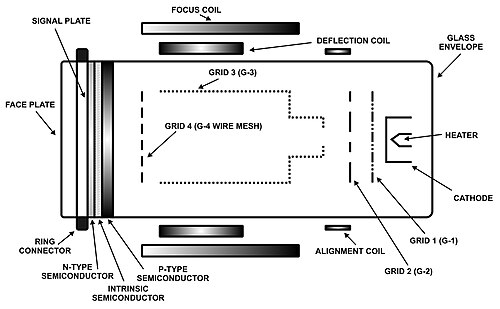

رسم تخطيطي غير متناسب مع المقياس لأنبوب بلومبيكون (تم تضخيم عرض الأنبوب مقارنة بطوله)

بلومبيكون علامة تجارية مسجلة لشركة فيليبس منذ عام 1963، خاصة بأنابيب الفيديو ذات هدف أكسيد الرصاص (PbO). [ 126 ] عُرضت هذه الأنابيب في معرض NAB عام 1965. [ 127 ] [ 128 ] تُستخدم هذه الأنابيب بكثرة في تطبيقات كاميرات البث، وتتميز بانخفاض خرجها، ولكن بنسبة إشارة إلى ضوضاء عالية . تتمتع بدقة ممتازة مقارنةً بأنابيب أورثيكون، ولكنها تفتقر إلى الحواف الحادة المصطنعة لأنابيب IO، مما يجعل بعض المشاهدين يرونها أقل وضوحًا. ابتكرت مختبرات CBS أول دوائر خارجية لتحسين حواف الصور المولدة بواسطة بلومبيكون. [ 129 ] [ 130 ] [ 131 ] حصلت فيليبس على جائزة إيمي للتكنولوجيا والهندسة عام 1966 عن بلومبيكون. [ 132 ] تتكون أهداف أنابيب بلومبيكون من طبقتين: طبقة من أكسيد الرصاص النقي، وطبقة من أكسيد الرصاص المُطعّم. أكسيد الرصاص النقي (PbO) هو شبه موصل من النوع I، وتُطعّم طبقة منه لتكوين شبه موصل من النوع P، مما يُنشئ وصلة شبه موصلة . [ 133 ] يوجد أكسيد الرصاص في صورة بلورية. [ 134 ]

كانت أنابيب بلومبيكون أول نسخة ناجحة تجاريًا من أنابيب فيديكون. تميزت بصغر حجمها، وانخفاض مستوى التشويش فيها، وحساسيتها ودقتها العالية، وتأخر الصورة الأقل مقارنةً بأنابيب فيديكون، [ 106 ] وكانت عاملًا حاسمًا في تطوير كاميرات التلفزيون الملون. [ 98 ] وكانت أنابيب بلومبيكون وساتيكون الأكثر استخدامًا في إنتاج التلفزيون. [ 107 ] وبالمقارنة مع أنابيب ساتيكون، تتمتع أنابيب بلومبيكون بمقاومة أعلى بكثير لظاهرة الاحتراق، وظهور تشوهات المذنبات وآثار الضوء الساطع في اللقطة. مع ذلك، تتميز أنابيب ساتيكون عادةً بدقة أعلى قليلًا. بعد عام 1980، ومع ظهور أنبوب بلومبيكون ذي مدفع الديود، أصبحت دقة كلا النوعين عالية جدًا، مقارنةً بالحدود القصوى لمعيار البث، لدرجة أن ميزة دقة أنابيب ساتيكون لم تعد ذات أهمية. وبينما تحولت كاميرات البث إلى أجهزة اقتران الشحنات ذات الحالة الصلبة، ظلت أنابيب بلومبيكون أداة تصوير أساسية في المجال الطبي. [ 129 ] [ 130 ] [ 131 ] صُممت أجهزة قياس الرصاص عالية الدقة (Plumbicons) وفقًا لمعيار HD-MAC . [ 135 ] نظرًا لعدم استقرار أكسيد الرصاص (PbO) في الهواء، فإن ترسيبه على الهدف يمثل تحديًا. [ 136 ] كما تستخدم أجهزة Vistacons التي طورتها شركة RCA [ 137 ] وأجهزة Leddicons التي صنعتها شركة EEV [ 138 ] أكسيد الرصاص في أهدافها. [ 98 ]

حتى عام 2016، كانت شركة Narragansett Imaging آخر شركة تُصنّع أنابيب Plumbicons، مستخدمةً مصانع بنتها شركة Philips في رود آيلاند، الولايات المتحدة الأمريكية . وبينما كانت لا تزال جزءًا من Philips، استحوذت الشركة على قسم أنابيب كاميرات أكسيد الرصاص التابع لشركة EEV ( English Electric Valve )، وحصلت على احتكار إنتاج أنابيب أكسيد الرصاص. [ 129 ] [ 130 ] [ 131 ] كما أنتجت شركة Matsushita أنابيب أكسيد الرصاص أيضًا. [ 139 ] [ 140 ]

ساتيكون (1973)

ساتيكون علامة تجارية مسجلة لشركة هيتاشي منذ عام 1973، وتُنتجها أيضًا شركتا تومسون وسوني . طُوّرت ساتيكون بجهد مشترك بين هيتاشي ومختبرات أبحاث العلوم والتكنولوجيا التابعة لهيئة الإذاعة والتلفزيون اليابانية ( NHK ). طُرحت ساتيكون في عام 1973، [ 141 ] [ 142 ] ويتكون سطحها من السيلينيوم مع إضافة كميات ضئيلة من الزرنيخ والتيلوريوم (SeAsTe) لزيادة استقرار الإشارة. ويُشتق اختصار SAT في اسمها من (SeAsTe). [ 143 ] تتميز أنابيب ساتيكون بحساسية ضوئية متوسطة تُعادل حساسية فيلم 64 ASA . [ 144 ] وبالمقارنة مع بلومبيكون، فإن نطاق درجة حرارة تشغيلها أقل ملاءمة، كما أنها تعاني من تأخر أكبر في الصورة. [ 107 ] يتكون الهدف في ساتيكون من طبقة شفافة موصلة كهربائيًا من أكسيد القصدير، تليها طبقة من SeAsTe، ثم طبقة من SeAs، وأخيرًا طبقة من ثلاثي كبريتيد الأنتيمون المواجهة لحزمة الإلكترونات. [ 141 ]

يمكن استخدام موصل ضوئي غير متبلور عالي الكسب (HARP) مصنوع من السيلينيوم غير المتبلور (a-Se) لزيادة حساسية الضوء إلى عشرة أضعاف حساسية الساتيكونات التقليدية، وتُعرف الساتيكونات التي تستخدم هذا النوع من الأهداف باسم هاربيكون (HARPICON). يتكون الهدف في هاربيكون من أكسيد الإنديوم والقصدير (ITO)، وأكسيد السيريوم (CeO₂ ) ، والسيلينيوم المُطعّم بالزرنيخ وفلوريد الليثيوم، والسيلينيوم المُطعّم بالزرنيخ والتيلوريوم، والسيلينيوم غير المتبلور المُصنّع بتطعيمه بالزرنيخ، وثلاثي كبريتيد الأنتيمون. [ 145 ] [ 146 ] [ 147 ] [ 144 ] صُنعت الساتيكونات لنظام سوني HDVS ، الذي استُخدم لإنتاج تلفزيون عالي الوضوح تناظري مبكر باستخدام ترميز أخذ العينات المتعددة دون تردد نايكويست (MUSE). [ 144 ]

باسيكون (1972)

طُوِّرت تقنية Pasecon في الأصل من قِبَل شركة توشيبا عام 1972 تحت اسم chalnicon ، وهي علامة تجارية مسجلة لشركة Heimann GmbH منذ عام 1977. يتكون سطحها من ثلاثي أكسيد سيلينيد الكادميوم (CdSeO3 ) . ونظرًا لاستجابتها الطيفية الواسعة ، تُصنَّف على أنها كاشفة سيلينيوم بانكروماتية ، ومن هنا جاء الاختصار "pasecon". [ 143 ] [ 148 ] ولا تُعتبر مناسبة لإنتاج البث التلفزيوني نظرًا لمعاناتها من تأخر كبير في الصورة. [ 107 ]

نيوفيكون (1974)

نيوڤيكون علامة تجارية مسجلة لشركة ماتسوشيتا منذ عام ١٩٧٣. [ ١٤٩ ] طُرحت أنابيب نيوڤيكون في عام ١٩٧٤، [ ١٥٠ ] [ ١٥١ ] وتميزت بحساسية عالية للضوء. يتكون سطحها من مزيج من سيلينيد الزنك (ZnSe) وتيلوريد الزنك والكادميوم (ZnCdTe). [ ١٤٣ ] لا تُعتبر مناسبة لإنتاج البث التلفزيوني، نظرًا لمعاناتها من تأخر كبير في الصورة وعدم تجانسها. [ ١٠٧ ]

ترينيكون (1971)

ترينيكون علامة تجارية مسجلة لشركة سوني منذ عام 1971. [ 152 ] تستخدم هذه التقنية مرشح ألوان RGB ذو خطوط عمودية فوق اللوحة الأمامية لأنبوب تصوير فيديوكون قياسي لتقسيم المسح الضوئي إلى أجزاء متناظرة من الأحمر والأخضر والأزرق. استُخدم أنبوب واحد فقط في الكاميرا، بدلاً من أنبوب لكل لون، كما كان شائعًا في كاميرات الألوان المستخدمة في البث التلفزيوني. تُستخدم هذه التقنية في الغالب في كاميرات المستهلكين منخفضة التكلفة، مثل طرازي HVC-2200 وHVC-2400، على الرغم من أن سوني استخدمتها أيضًا في بعض الكاميرات الاحترافية متوسطة التكلفة في سبعينيات وثمانينيات القرن الماضي، مثل سلسلة DXC-1600. [ 153 ]

على الرغم من أن فكرة استخدام مرشحات الخطوط اللونية على الهدف لم تكن جديدة، إلا أن أنبوب ترينيكون كان الأنبوب الوحيد الذي استخدم ألوان RGB الأساسية. وقد استلزم ذلك وجود قطب كهربائي إضافي مدفون في الهدف لتحديد موقع شعاع الإلكترون الماسح بالنسبة لمرشح الخطوط. استخدمت أنظمة الخطوط اللونية السابقة ألوانًا حيث كانت دوائر الألوان قادرة على فصل الألوان بناءً على السعات النسبية للإشارات فقط. [ 154 ] ونتيجة لذلك، تميز أنبوب ترينيكون بنطاق ديناميكي أوسع للتشغيل.

قامت سوني لاحقًا بدمج أنبوب ساتيكون مع مرشح ألوان RGB الخاص بأنبوب ترينيكون، مما وفر حساسية عالية في الإضاءة المنخفضة وألوانًا فائقة. عُرف هذا النوع من الأنابيب باسم أنبوب SMF ترينيكون ، أو ساتيكون ذو المجال المختلط . استُخدمت أنابيب SMF ترينيكون في كاميرات HVC-2800 وHVC-2500 الاستهلاكية، وكاميرات DXC-1800 وBVP-1 الاحترافية، بالإضافة إلى كاميرات الفيديو Betamovie الأولى . قدّمت توشيبا أنبوبًا مشابهًا في عام 1974، [ 155 ] كما طوّرت هيتاشي أنبوب ساتيكون مشابهًا مزودًا بمرشح ألوان في عام 1981. [ 156 ]

تحيز الضوء

جميع أنابيب الفيديوكون، باستثناء أنبوب الفيديوكون نفسه، كانت قادرة على استخدام تقنية التحيز الضوئي لتحسين الحساسية والتباين. عانى الهدف الحساس للضوء في هذه الأنابيب من قيدٍ يتمثل في ضرورة ارتفاع مستوى الإضاءة إلى مستوى معين قبل الحصول على أي مخرج فيديو. كان التحيز الضوئي أسلوبًا يتم فيه إضاءة الهدف الحساس للضوء بمصدر ضوئي بدرجة كافية بحيث لا يتم الحصول على أي مخرج ملحوظ، ولكن مع زيادة طفيفة في مستوى الإضاءة من المشهد، مما يكفي لتوفير مخرج واضح. كان الضوء يأتي إما من مُضيء مُثبَّت حول الهدف، أو في الكاميرات الأكثر احترافية من مصدر ضوئي في قاعدة الأنبوب، ويتم توجيهه إلى الهدف بواسطة أنابيب ضوئية. لم تكن هذه التقنية فعّالة مع أنبوب الفيديوكون الأساسي لأنه كان يعاني من قيدٍ يتمثل في أن الهدف، كونه عازلًا في الأساس، يؤدي مستوى الإضاءة المنخفض المستمر إلى تراكم شحنة كهربائية تظهر على شكل ضباب . أما الأنواع الأخرى فكانت تحتوي على أهداف شبه موصلة لا تعاني من هذه المشكلة.

كاميرات ملونة

استخدمت الكاميرات الملونة الأولى تقنيةً بديهيةً تتمثل في استخدام أنابيب صور منفصلة للأحمر والأخضر والأزرق مع فاصل ألوان ، وهي تقنية لا تزال مستخدمة حتى اليوم في كاميرات الحالة الصلبة ثلاثية الرقائق (3CCD) . وكان من بين التعديلات إضافة أنبوب صور رابع يستقبل صورة بالأبيض والأسود للتخفيف من عدم دقة التطابق بين الصور الملونة الثلاث والحصول على صورة مدمجة أكثر وضوحًا.

كان من الممكن أيضًا تصميم كاميرا ملونة باستخدام أنبوب صورة واحد. وقد سبق وصف إحدى هذه التقنيات (Trinicon أعلاه). أما التقنية الأكثر شيوعًا والأبسط من حيث تصميم الأنبوب، فكانت تغطية الهدف الحساس للضوء بمرشح ملون مخطط بنمط دقيق من خطوط عمودية من مرشحات الأخضر والسماوي والشفاف (أي الأخضر، والأخضر والأزرق، والأخضر والأزرق والأحمر) تتكرر عبر الهدف. وتكمن ميزة هذا الترتيب في أن مستوى الفيديو للمكون الأخضر كان دائمًا أقل من السماوي، وكذلك كان السماوي أقل من الأبيض، وذلك لكل لون تقريبًا. وبالتالي، يمكن فصل الصور المكونة دون الحاجة إلى أقطاب مرجعية في الأنبوب. فإذا تساوت المستويات الثلاثة، يكون ذلك الجزء من المشهد أخضر. إلا أن هذه الطريقة عانت من عيب يتمثل في أن مستويات الإضاءة تحت المرشحات الثلاثة كانت ستختلف حتمًا تقريبًا، حيث لا يمرر المرشح الأخضر أكثر من ثلث الضوء المتاح.

توجد اختلافات في هذه الطريقة، وأهمها استخدام مرشحين بخطوط ملونة متراكبة بحيث تشكل الألوان أشكال معينية عمودية فوق الهدف. ومع ذلك، فإن طريقة استخراج اللون متشابهة.

نظام الألوان المتسلسل للحقول

خلال ثلاثينيات وأربعينيات القرن العشرين، طُوّرت أنظمة الألوان المتسلسلة الميدانية التي استخدمت أقراص ترشيح ألوان متزامنة تعمل بمحركات في أنبوب صورة الكاميرا وفي جهاز استقبال التلفزيون. يتكون كل قرص من مرشحات ألوان شفافة: الأحمر والأزرق والأخضر. في الكاميرا، كان القرص في المسار البصري، وفي جهاز الاستقبال، كان أمام أنبوب صورة الكاثود. تزامن دوران القرص مع المسح الرأسي بحيث كان كل مسح رأسي متتابع مخصصًا للون أساسي مختلف. سمحت هذه الطريقة لأنابيب الصور العادية بالأبيض والأسود وأنابيب صورة الكاثود بتوليد وعرض صور ملونة. تم عرض نظام تسلسل الحقول الذي طوره بيتر غولدمارك لصالح شبكة سي بي إس على الصحافة في 4 سبتمبر 1940، [ 157 ] [ 158 ] [ 159 ] وعُرض لأول مرة للجمهور في 12 يناير 1950. [ 160 ] وفي أوائل الأربعينيات، طور غييرمو غونزاليس كامارينا نظام أقراص ملونة تسلسل الحقول بشكل مستقل في المكسيك، حيث تقدم بطلب للحصول على براءة اختراع في المكسيك في 19 أغسطس 1940 وفي الولايات المتحدة عام 1941. [ 161 ] أنتج غونزاليس كامارينا نظام التلفزيون الملون الخاص به في مختبره "غون-كام" للسوق المكسيكية، وصدره إلى كلية كولومبيا في شيكاغو، التي اعتبرته أفضل نظام في العالم. [ 162 ] [ 163 ]

التركيز المغناطيسي في أنابيب الكاميرا النموذجية

اكتشف أ. أ. كامبل-سوينتون ظاهرة التركيز المغناطيسي عام 1896. ووجد أن المجال المغناطيسي الطولي الناتج عن ملف محوري قادر على تركيز حزمة إلكترونية. [ 164 ] وقد أكد ج. أ. فليمنج هذه الظاهرة فورًا ، وقدم هانز بوش تفسيرًا رياضيًا كاملًا لها عام 1926. [ 165 ]

تُظهر الرسوم التوضيحية في هذه المقالة أن ملف التركيز يُحيط بأنبوب الكاميرا؛ وهو أطول بكثير من ملفات التركيز في أجهزة التلفاز القديمة ذات أنبوب أشعة الكاثود. تتميز ملفات التركيز في أنبوب الكاميرا، في حد ذاتها، بخطوط قوة متوازية تقريبًا، وهو ما يختلف تمامًا عن هندسة المجال المغناطيسي شبه الحلقي الموضعي داخل ملف التركيز في جهاز استقبال التلفاز ذي أنبوب أشعة الكاثود. يُعد هذا الأخير عدسة مغناطيسية في الأساس ؛ حيث يُركز "التقاطع" (بين مهبط أنبوب أشعة الكاثود وقطب G1، حيث تتقارب الإلكترونات ثم تتباعد مرة أخرى) على الشاشة.

تختلف البصريات الإلكترونية لأنابيب الكاميرات اختلافًا كبيرًا. تسلك الإلكترونات داخل هذه الملفات ذات التركيز الطويل مسارات حلزونية أثناء انتقالها على طول الأنبوب. يُشبه مركز (أو محور محلي) أحد هذه الحلزونات خط قوة المجال المغناطيسي. أثناء انتقال الإلكترونات، لا تُؤثر الحلزونات بشكل كبير. بافتراض أنها تبدأ من نقطة ما، ستتركز الإلكترونات عند نقطة أخرى على مسافة تُحددها شدة المجال. تركيز أنبوب مزود بهذا النوع من الملفات هو ببساطة مسألة ضبط تيار الملف. في الواقع، تنتقل الإلكترونات على طول خطوط القوة، وإن كان ذلك بشكل حلزوني، بدقة متناهية.

يبلغ طول ملفات التركيز هذه تقريبًا طول الأنابيب نفسها، وهي تحيط بملفات الانحراف. تعمل مجالات الانحراف على ثني خطوط القوة (مع تشتت ضئيل)، وتتبع الإلكترونات خطوط القوة.

في أنبوب أشعة الكاثود التقليدي ذي الانحراف المغناطيسي، كما هو الحال في جهاز استقبال التلفزيون أو شاشة الكمبيوتر، تُعادل ملفات الانحراف الرأسية ملفات ملفوفة حول محور أفقي. هذا المحور عمودي على عنق الأنبوب؛ وخطوط القوة أفقية في الأساس. (بالتفصيل، تمتد الملفات في نير الانحراف مسافةً ما بعد عنق الأنبوب، وتقع بالقرب من قاعدة المصباح؛ ولها مظهر مميز للغاية).

في أنبوب الكاميرا ذي التركيز المغناطيسي (توجد كاميرات فيديو ذات تركيز كهروستاتيكي)، تقع ملفات الانحراف الرأسي أعلى وأسفل الأنبوب، بدلاً من أن تكون على جانبيه. يمكن القول إن هذا النوع من الانحراف يبدأ في إحداث انحناءات على شكل حرف S في خطوط القوة، ولكنه لا يصل إلى حد الانحناء الشديد.

مقاس

حجم أنابيب كاميرات الفيديو هو ببساطة القطر الخارجي الكلي للغلاف الزجاجي. ويختلف هذا عن حجم المنطقة الحساسة للهدف، والتي عادةً ما تكون ثلثي القطر الكلي. تُقاس أحجام الأنابيب بالبوصة لأسباب تاريخية. يبلغ قطر المنطقة الحساسة لأنبوب كاميرا بقطر بوصة واحدة حوالي ثلثي بوصة، أي ما يعادل 16  ملم تقريبًا.

على الرغم من أن أنبوب كاميرا الفيديو أصبح متقادمًا تقنيًا ، إلا أن حجم مستشعرات الصور ذات الحالة الصلبة لا يزال يُعبر عنه بحجم أنبوب الكاميرا المكافئ. ولهذا الغرض ، تم ابتكار مصطلح جديد يُعرف باسم " التنسيق البصري" . يُحسب التنسيق البصري تقريبًا بضرب القطر الحقيقي للمستشعر في ½ . تُعبر النتيجة بالبوصة، وعادةً ما تُقرب، وإن لم يكن دائمًا، إلى كسر مناسب (ومن هنا جاء التقريب). على سبيل المثال، يبلغ قطر مستشعر أبعاده 6.4 مم × 4.8 مم (0.25 بوصة × 0.19 بوصة) 8.0 مم (0.31 بوصة) ، وبالتالي فإن تنسيقه البصري هو 8.0 × ½ = 12 مم ( 0.47 بوصة) ، والذي يُقرب إلى الكسر الإمبراطوري المناسب وهو ½ بوصة (13 مم ) . يُعد هذا المعيار أيضًا مصدر "الأربعة أثلاث" في نظام الأربعة أثلاث وامتداده مايكرو فور أثلاث - تبلغ مساحة التصوير للمستشعر في هذه الكاميرات تقريبًا مساحة أنبوب كاميرا الفيديو 4/3 بوصة (3.4 سم) عند حوالي 22 مليمترًا (0.87 بوصة) . [ 166 ]

على الرغم من أن حجم التنسيق البصري لا يرتبط بأي معلمة فيزيائية للمستشعر، إلا أن استخدامه يعني أن العدسة التي كان من الممكن استخدامها مع (على سبيل المثال) أنبوب كاميرا 4 ⁄3 بوصة ستعطي تقريبًا نفس زاوية الرؤية عند استخدامها مع مستشعر الحالة الصلبة بتنسيق بصري 4 ⁄3 بوصة .

الاستخدام المتأخر والتراجع

امتد عمر تقنية أنابيب الفيديو حتى تسعينيات القرن الماضي، حيث استُخدمت أنابيب فيديو عالية الوضوح ذات 1035 خطًا في نظام البث MUSE HD المبكر. وبينما جُرِّبت أجهزة CCD لهذا التطبيق، إلا أن جهات البث ظلت تعتبرها غير كافية حتى عام 1993 بسبب مشاكل في تحقيق الدقة العالية المطلوبة دون المساس بجودة الصورة بآثار جانبية غير مرغوب فيها. [ 167 ]

تُوفر أجهزة الاستشعار الحديثة القائمة على تقنية اقتران الشحنات (CCD) وتقنية CMOS العديد من المزايا مقارنةً بنظيراتها من أنابيب التصوير. تشمل هذه المزايا انعدام تأخر الصورة، وجودة صورة عالية بشكل عام، وحساسية عالية للضوء ونطاق ديناميكي واسع، ونسبة إشارة إلى ضوضاء أفضل ، وموثوقية ومتانة أعلى بكثير. ومن المزايا الأخرى الاستغناء عن مصادر الطاقة عالية ومنخفضة الجهد اللازمة لحزمة الإلكترونات وخيط التسخين ، والاستغناء عن دوائر تشغيل ملفات التركيز، وعدم الحاجة إلى وقت تسخين، وانخفاض استهلاك الطاقة الإجمالي بشكل ملحوظ. على الرغم من هذه المزايا، لم يكن قبول أجهزة الاستشعار ذات الحالة الصلبة ودمجها في أجهزة التلفزيون وكاميرات الفيديو فوريًا. كانت أجهزة الاستشعار المبكرة ذات دقة وأداء أقل من أنابيب التصوير، واقتصر استخدامها في البداية على معدات تسجيل الفيديو الاستهلاكية. [ 167 ]

كما أن أنابيب الفيديو قد تطورت إلى مستوى عالٍ من الجودة وأصبحت من المعدات الأساسية في الشبكات وشركات الإنتاج. وقد استثمرت هذه الشركات مبالغ طائلة ليس فقط في كاميرات الأنابيب، بل أيضاً في المعدات المساعدة اللازمة لمعالجة الفيديو المُستمد من الأنابيب بشكل صحيح. ومع التحول إلى مستشعرات الصور ذات الحالة الصلبة ، أصبح جزء كبير من تلك المعدات (والاستثمارات التي بُذلت فيها) قديماً، مما استدعى استخدام معدات جديدة مُحسّنة للعمل بكفاءة مع مستشعرات الحالة الصلبة، حيث كانت المعدات القديمة مُحسّنة للعمل مع الفيديو المُستمد من الأنابيب.

نظراً لحساسيتها النسبية للإشعاع، مقارنة بالأجهزة القائمة على أشباه الموصلات، لا تزال أنابيب كاميرات الفيديو تستخدم أحياناً في بيئات ذات إشعاع عالٍ مثل محطات الطاقة النووية.
