منظار عاكس

المنظار العاكس هو جهاز بصري يسمح للمستخدم بالنظر عبر عنصر زجاجي عاكس جزئيًا، فيرى نقطة تصويب أو صورة (تساعد في توجيه الجهاز المثبت عليه المنظار نحو الهدف) متراكبة على مجال الرؤية. [1] [2] تعتمد هذه المناظير على مبدأ بصري بسيط، وهو أن أي شيء (مثل شبكة تصويب مضيئة) يقع في بؤرة عدسة أو مرآة منحنية سيبدو وكأنه ^{أمام الناظر في اللانهاية . تستخدم} المناظير العاكسة نوعًا من "العاكس" لتمكين الناظر من رؤية صورة اللانهاية ومجال الرؤية في الوقت نفسه، إما عن طريق عكس الصورة المتكونة من العدسة على لوح زجاجي مائل، أو باستخدام عاكس زجاجي منحني شفاف في معظمه، يعكس صورة شبكة التصويب بينما ينظر الناظر من خلاله. بما أن صورة الشبكة موجودة في اللانهاية، فإنها تظل متوافقة مع الجهاز الذي تم توصيل المنظار به بغض النظر عن موضع عين المشاهد بالنسبة للمنظار، مما يزيل معظم أخطاء التباين وأخطاء الرؤية الأخرى الموجودة في أجهزة الرؤية البسيطة.

منذ اختراعها عام 1900، أصبحت مناظير التصويب العاكسة تُستخدم كمناظير على أسلحة متنوعة. استُخدمت في الطائرات المقاتلة ، على نطاق محدود خلال الحرب العالمية الأولى ، وعلى نطاق واسع خلال الحرب العالمية الثانية ، ولا تزال تُستخدم كمكون أساسي في العديد من أنواع شاشات العرض الرأسية الحديثة . كما استُخدمت في أنواع أخرى من الأسلحة (الكبيرة عادةً)، مثل مناظير الأسلحة المضادة للطائرات والدبابات، وأي دور آخر يتطلب من المستخدم الاشتباك مع أهداف سريعة الحركة عبر مجال رؤية واسع، مع إمكانية تزويد المنظار نفسه بالطاقة الكهربائية الكافية للعمل. كان هناك استخدام محدود للمنظار على الأسلحة الصغيرة بعد الحرب العالمية الثانية، لكنه انتشر على نطاق واسع خلال أواخر السبعينيات مع اختراع منظار النقطة الحمراء . يستخدم هذا المنظار صمامًا ثنائيًا باعثًا للضوء الأحمر (LED) كمصدر للإضاءة، مما يجعله منظارًا متينًا وموثوقًا به، يتميز بفترة إضاءة طويلة للغاية.

تشمل التطبيقات الأخرى للمناظير العاكسة المناظير الموجودة على معدات المسح، وأدوات توجيه التلسكوبات البصرية ، ومناظير الكاميرات .

تعمل مناظير التصويب العاكسة باستخدام عدسة أو مرآة منحنية لتكوين الصورة ، مع صورة أو شبكة تصويب مضيئة أو عاكسة في بؤرتها، مما يُنشئ مُجمِّعًا بصريًا يُنتج صورة افتراضية لتلك الشبكة. تنعكس الصورة عن نوع من مُقسِّم الشعاع بزاوية أو عن المرآة المنحنية المُجمِّعة المطلية جزئيًا بالفضة نفسها، بحيث يرى المُشاهد (الذي ينظر من خلال مُقسِّم الشعاع أو المرآة) الصورة في بؤرة البصريات المُجمِّعة مُتراكبة في مجال رؤية المنظار بوضوح على مسافات تصل إلى ما لا نهاية . ولأن المُجمِّع البصري يُنتج صورة شبكة تصويب مُكوَّنة من ضوء مُتوازي تقريبًا، فإن الضوء المُكوِّن لتلك الصورة يكون نظريًا مُوازيًا تمامًا لمحور الجهاز أو ماسورة البندقية التي يُحاذيها، أي بدون اختلاف في المنظر عند ما لا نهاية. كما يُمكن رؤية صورة شبكة التصويب المُجمَّعة من أي موضع للعين في الحجم الأسطواني للضوء المُتوازي الذي يُنشئه المنظار خلف النافذة البصرية. ^{[ ٢ ]} لكن هذا يعني أيضًا، بالنسبة للأهداف الأقرب من اللانهاية، أن التصويب نحو حافة النافذة البصرية قد يُحرك الشبكة بالنسبة للهدف، لأن المُشاهد يُصوّب على حزمة ضوئية متوازية عند الحافة. ​​حركة العين عمودية على المحور البصري للجهاز ستجعل صورة الشبكة تتحرك بدقة بالنسبة لموضع العين في العمود الأسطواني للضوء الذي تُنشئه البصريات المُجمّعة. ^{[ ٣ ] [ ٤ ]}

يستخدم النوع الشائع (المستخدم في تطبيقات مثل مناظير بنادق الطائرات) عدسةً مُجمِّعةً ومُقسِّمًا للشعاع. يميل هذا النوع إلى أن يكون ضخمًا نظرًا لاحتياجه إلى مُكوِّنين بصريين على الأقل، وهما العدسة ومُقسِّم الشعاع/اللوحة الزجاجية. تقع بصريات تجميع الشبكة بزاوية 90 درجة على المسار البصري، مما يُصعِّب الإضاءة، ويتطلب عادةً إضاءةً كهربائيةً إضافيةً وعدساتٍ مُكثِّفةً، وما إلى ذلك. أما النوع الأكثر إحكامًا فيستبدل تكوين العدسة/مُقسِّم الشعاع بمرآة مُجمِّعة منحنية نصف فضية أو ثنائية اللون، موضوعة بزاوية تُؤدِّي مهمتي تركيز ودمج صورة شبكة مُزاحة. يُشاهد هذا النوع غالبًا على أنه نوع النقطة الحمراء المُستخدم في الأسلحة الصغيرة. من الممكن أيضًا وضع الشبكة بين المُشاهد والمرآة المنحنية عند بؤرة المرآة. تكون الشبكة نفسها قريبةً جدًا من العين بحيث لا تكون في بؤرة التركيز، لكن المرآة المنحنية تُقدِّم للمُشاهد صورةً للشبكة في اللانهاية. اخترع هذا النوع المهندس البصري الهولندي ليو فان ألبادا في عام 1932، ^{[ 5 ]} في الأصل كمنظار للكاميرا، كما تم استخدامه كمنظار بندقية على بازوكا الحرب العالمية الثانية : تميزت بازوكا M9 وM9A1 الأمريكية بمجموعة D7161556 القابلة للطي " مجموعة المنظار العاكس ". ^{[ 6 ]}

لا يستخدم جزء الرؤية في منظار العاكس أي عناصر بصرية انكسارية ، بل هو عبارة عن شبكة مُسقطة تنعكس من مُقسّم شعاع أو مرآة منحنية مباشرةً إلى عين المستخدم. وهذا ما يمنحه ميزة عدم الحاجة إلى خبرة أو مهارة كبيرة لاستخدامه، على عكس المناظير الميكانيكية البسيطة مثل المناظير الحديدية . كما أن منظار العاكس لا يعاني من مشاكل مجال الرؤية ومسافة العين التي تُعاني منها المناظير القائمة على التلسكوبات البصرية : فبحسب قيود التصميم، يكون مجال رؤيته هو مجال رؤية العين المجردة للمستخدم، وطبيعته غير المُركّزة والمُحاذيّة تعني أنه لا يُعاني من قيد مسافة العين الذي تُعاني منه التلسكوبات البصرية. يُمكن دمج مناظير العاكس مع التلسكوبات، عادةً بوضع التلسكوب مباشرةً خلف المنظار بحيث يُمكنه رؤية الشبكة المُسقطة، مما يُنشئ منظارًا تلسكوبيًا، ولكن هذا يُعيد مشاكل ضيق مجال الرؤية ومحدودية مسافة العين. ^{[ 4 ]} العيب الرئيسي لمنظار العاكس هو أنه يحتاج إلى طريقة ما لإضاءة الشبكة لكي يعمل. يصعب استخدام الشبكات المضيئة بالضوء المحيط في ظروف الإضاءة المنخفضة، وتتوقف المناظير المزودة بإضاءة كهربائية عن العمل تمامًا في حالة تعطل هذا النظام. ^{[ 7 ]}

بدأت فكرة المنظار العاكس عام 1900 على يد المصمم البصري الأيرلندي وصانع التلسكوبات هوارد جروب، وحصل على براءة اختراعه رقم 12108. ^{[ 8 ] [ 9 ]} ابتكر جروب " منظار البندقية للذخائر الكبيرة والصغيرة " كبديل أفضل للمنظار الحديدي صعب الاستخدام، متجنبًا في الوقت نفسه محدودية مجال الرؤية في المنظار التلسكوبي ، وسرعة الهدف الظاهرية العالية، وأخطاء اختلاف المنظر، وخطر تثبيت العين على نقطة تثبيت. وفي عام 1901، وصف اختراعه في مجلة " المعاملات العلمية للجمعية الملكية في دبلن" على النحو التالي: ^{[ 10 ]}

من الممكن تصور آلية يتم بموجبها إطلاق شعاع ضوئي دقيق، كشعاع كشاف، من بندقية باتجاه محورها، بحيث يتوافق مع خط إطلاق النار، ليصيب الرصاص أي هدف يسقط عليه الشعاع. لكن هذه الآلية غير عملية لأسباب واضحة، إلا أنها تُذكر هنا لتوضيح أن الشعاع الضوئي يمتلك الخصائص اللازمة لأغراضنا.

أما الرؤية التي تشكل موضوع هذه الورقة البحثية، فتحقق نتيجة مماثلة ليس عن طريق إسقاط بقعة ضوء فعلية أو صورة على الجسم، ولكن عن طريق إسقاط ما يسمى في اللغة البصرية بصورة افتراضية عليه.

لوحظ بعد اختراعها بفترة وجيزة أن المنظار العاكس يُمكن أن يكون بديلاً جيداً للمناظير الحديدية، كما أنه يُستخدم في معدات المسح والقياس. ^{[ 11 ]} استُخدم المنظار العاكس لأول مرة على الطائرات المقاتلة الألمانية عام 1918 ^{[ 12 ] [ 13 ]} ، ثم انتشر استخدامه على نطاق واسع في جميع أنواع الطائرات المقاتلة والقاذفة في ثلاثينيات القرن العشرين. وبحلول الحرب العالمية الثانية، كان المنظار العاكس يُستخدم في أنواع عديدة من الأسلحة إلى جانب الطائرات، بما في ذلك المدافع المضادة للطائرات، والمدافع البحرية، والأسلحة المضادة للدبابات، والعديد من الأسلحة الأخرى التي تتطلب سهولة وسرعة تحديد الهدف. وخلال مراحل تطويره في ثلاثينيات القرن العشرين وحتى الحرب العالمية الثانية، كان يُشار إلى المنظار في بعض التطبيقات بالاختصار " المنظار العاكس ". ^{[ 14 ] [ 15 ]}

تم اختراع مناظير التصويب العاكسة كتقنية محسّنة للتصويب بالأسلحة النارية، ومنذ ذلك الحين، تم تكييفها مع أنواع عديدة من الأسلحة. عند استخدامها مع أنواع مختلفة من البنادق، تُعتبر مناظير التصويب العاكسة أفضل من مناظير التصويب الحديدية البسيطة (التي تتكون من نقطتي تصويب معدنيتين متباعدتين يجب محاذاتهما). ^{[ 16 ]} تتطلب مناظير التصويب الحديدية خبرة ومهارة كبيرتين من المستخدم، حيث يتعين عليه تثبيت وضعية العين الصحيحة والتركيز حصريًا على المنظار الأمامي، مع الحفاظ على مركزيته على المنظار الخلفي (غير المركز)، مع الحفاظ على مركزية الصورة بأكملها على الهدف على مسافات مختلفة، مما يتطلب محاذاة جميع مستويات التركيز الثلاثة لتحقيق الإصابة. ^{[ 17 ] [ 18 ]} أما مناظير التصويب العاكسة، فتُزيل الصورة الافتراضية الوحيدة الخالية من اختلاف المنظر، والمركزة على الهدف، مشكلة التصويب هذه، مما يُفيد الرماة المبتدئين والمتوسطين والمحترفين على حد سواء.

بما أن الصورة المتوازية التي ينتجها المنظار تكون خالية تمامًا من التباين البصري عند اللانهاية، فإن للمنظار دائرة خطأ تساوي قطر العدسات المتوازية لأي هدف على مسافة محددة. ويؤدي هذا إلى بعض أخطاء التصويب، اعتمادًا على موضع العين خلف المنظار وقرب الهدف. ^{[ 3 ]} بالنسبة للأهداف الكبيرة على مسافة بعيدة (نظرًا لطبيعة المنظار غير المكبرة وسرعة تحديد الأهداف)، يُعتبر خطأ التصويب هذا ضئيلاً. ^{[ 4 ]} في الأسلحة الصغيرة الموجهة نحو أهداف قريبة، يُعوض هذا الخطأ عن طريق إبقاء الشبكة في منتصف النافذة البصرية (التصويب على طول محورها البصري ). ^{[ 19 ]} كما تُصنّع بعض الشركات المصنعة لمناظير الأسلحة الصغيرة نماذج يكون فيها المتوازي البصري مضبوطًا على مسافة محددة. وهذا يُعطي المنظار تباينًا بصريًا ناتجًا عن حركة العين بحجم النافذة البصرية عند المدى القريب، والذي يتقلص إلى الحد الأدنى عند المسافة المحددة (حوالي مدى الهدف المطلوب 25-50 ياردة (23-46 مترًا) ). ^{[ 3 ]}

بالمقارنة مع المناظير التلسكوبية التقليدية، يمكن استخدام المنظار العاكس على أي مسافة من العين (لا يتطلب مسافة راحة محددة للعين )، وبأي زاوية تقريبًا، دون تشويه صورة الهدف أو الشبكة. غالبًا ما يُستخدم مع فتح كلتا العينين (حيث يميل الدماغ تلقائيًا إلى دمج صورة الشبكة المضيئة القادمة من العين المهيمنة مع رؤية العين الأخرى غير المحجوبة)، مما يمنح الرامي إدراكًا طبيعيًا للعمق ومجال رؤية كامل . ولأن المناظير العاكسة لا تعتمد على مسافة راحة العين، فمن الناحية النظرية يمكن تركيبها في أي موضع مناسب ميكانيكيًا على السلاح.

الطائرات

يعود أول سجل لاستخدام منظار العاكس مع الطائرات المقاتلة إلى عام 1918. طورت شركة أوبتشه أنستالت أويجي للبصريات في برلين، استنادًا إلى براءات اختراع جروب، نسختين مما عُرف لاحقًا باسم منظار أويجي العاكس. استخدم كلا النسختين فاصلًا زجاجيًا بزاوية 45 درجة وإضاءة كهربائية، واستُخدما لتوجيه رشاشات الطائرة. استُخدمت إحدى النسختين في التجارب التشغيلية على طائرتي ألباتروس دي.فا ثنائية السطح وفوكر دي.آر.1 ثلاثية السطح . ^{[ 13 ]} ظهر بعض الاهتمام بهذا المنظار بعد الحرب العالمية الأولى، لكن لم تُعتمد مناظير العاكس عمومًا على نطاق واسع في الطائرات المقاتلة والقاذفة حتى ثلاثينيات القرن العشرين، أولًا من قِبل القوات الجوية الفرنسية، ثم من قِبل معظم القوات الجوية الرئيسية الأخرى. ^{[ 20 ]} لم تقتصر استخدامات هذه المناظير على توجيه الطائرات المقاتلة فحسب، بل استُخدمت أيضًا مع مدافع الدفاع الجوي وفي مناظير القنابل.

تتميز مناظير التصويب العاكسة المستخدمة في الطائرات بالعديد من المزايا. فلا يحتاج الطيار/الرامي إلى تعديل وضعية رأسه بدقة لمحاذاة خط الرؤية كما كان الحال في المناظير الميكانيكية ثنائية النقاط، إذ تقتصر وضعية الرأس على ما تحدده العدسات في جهاز المحاذاة، وتحديدًا قطر عدسة المحاذاة. ولا يؤثر المنظار على الرؤية العامة، خاصةً عند إطفاء ضوء جهاز المحاذاة. ويمكن استخدام كلتا العينين في آنٍ واحد للتصويب.

بفضل طبيعتها البصرية، أتاحت منظار العاكس إمكانية إدخال معلومات أخرى إلى مجال الرؤية، مثل تعديلات نقطة التصويب الناتجة عن الانحراف المحدد بواسطة بيانات من الجيروسكوب. ^{[ 21 ]} شهد عام 1939 تطوير البريطانيين لأول منظار من هذه المناظير الجيروسكوبية ، وهي مناظير عاكسة يتم ضبطها بواسطة الجيروسكوب وفقًا لسرعة الطائرة ومعدل دورانها، مما يسمح بعرض شبكة تصويب معدلة مسبقًا تتأخر عن "محور التصويب" الفعلي للسلاح (الأسلحة)، مما يسمح لمحور التصويب بتوقع الهدف أثناء الدوران بالمقدار المناسب لتحقيق ضربة فعالة. ^{[ 21 ]}

مع تطور تصميمات مناظير التصويب العاكسة بعد الحرب العالمية الثانية، مما وفر للطيار معلومات أكثر فأكثر، تطورت في النهاية إلى شاشة العرض الأمامية (HUD). ^{[ 22 ]} استُبدلت الشبكة المضيئة لاحقًا بشاشة فيديو في بؤرة البصريات المجمعة، والتي لم توفر فقط نقطة رؤية ومعلومات من حاسوب تحديد الأهداف والرادار، بل عرضت أيضًا مؤشرات مختلفة للطائرة (مثل الأفق الاصطناعي والبوصلة ومؤشرات الارتفاع وسرعة الطيران)، مما سهّل التتبع البصري للأهداف أو الانتقال من استخدام الأجهزة إلى الطرق البصرية أثناء الهبوط.

الأسلحة النارية

تعود فكرة تركيب منظار عاكس على السلاح الناري إلى اختراعه عام 1900. ^{[ 10 ]} بعد الحرب العالمية الثانية بفترة وجيزة، ظهرت نماذج للبنادق والبنادق الخرطوشية، منها منظار بندقية نيدار (1945)، ^{[ 23 ]} الذي استخدم مرآة شبه عاكسة منحنية لعكس شبكة تصويب مضاءة بالضوء المحيط، ^{[ 24 ]} ومنظار جيز الكهربائي (1947)، الذي كان مزودًا بشبكة تصويب مضاءة تعمل بالبطارية. ^{[ 25 ]} وشملت الأنواع اللاحقة منظار كويك بوينت (1970) ومنظار تومسون سنتر إنستا سايت. ^{[ 26 ]} وكلاهما من نوع المناظير العاكسة ذات فاصل الشعاع التي تستخدم الضوء المحيط: حيث يضيء منظار إنستا سايت شعيرة تصويب خضراء، بينما ينتج قضيب بلاستيكي أحمر "أنبوب إضاءة " شبكة تصويب حمراء في منظار كويك بوينت. ^{[ 27 ]}

شهدت منتصف إلى أواخر سبعينيات القرن الماضي ظهور ما يُعرف عادةً باسم مناظير النقطة الحمراء ، وهو نوع يوفر للمستخدم نقطة حمراء ساطعة كنقطة تصويب. ^{[ 28 ]} يتكون التصميم النموذجي لهذا المنظار من عاكس مرآة منحني صغير الحجم مزود بمصباح LED أحمر في مركزه. يُعد استخدام مصباح LED كشبكة تصويب ابتكارًا يُحسّن بشكل كبير من موثوقية المنظار وفائدته العامة: فلا حاجة لعناصر بصرية أخرى لتركيز الضوء خلف الشبكة؛ ويمكن للمرآة استخدام طلاء ثنائي اللون لعكس الطيف الأحمر فقط، مع السماح بمرور معظم الضوء الآخر؛ كما أن مصباح LED نفسه من النوع الصلب ويستهلك طاقة ضئيلة للغاية، مما يسمح للمناظير التي تعمل بالبطارية بالعمل لمئات، بل وحتى عشرات الآلاف من الساعات.

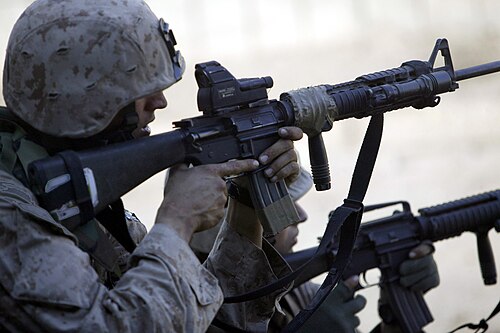

استغرق اعتماد مناظير التصويب العاكسة للأسلحة النارية العسكرية (والتي تُعرف عادةً باسم مناظير الانعكاس) وقتًا طويلاً. فقد أشارت لجنة القوات المسلحة بمجلس النواب الأمريكي في عام 1975 إلى ملاءمة استخدام مناظير الانعكاس لبندقية M16 ، ^{[ 29 ]} إلا أن الجيش الأمريكي لم يُعمم استخدام مناظير التصويب العاكسة إلا في أوائل العقد الأول من القرن الحادي والعشرين مع منظار النقطة الحمراء Aimpoint CompM2 ، والذي يُعرف باسم "منظار القتال القريب M68".

تتوفر العديد من خيارات إضاءة الشبكة وأنماطها. تشمل مصادر الإضاءة الشائعة المستخدمة في مناظير الأسلحة النارية العاكسة مصابيح تعمل بالبطارية ، ومجمعات ضوئية من الألياف البصرية ، وحتى كبسولات التريتيوم . صُممت بعض المناظير خصيصًا لتكون مرئية عند النظر إليها من خلال أجهزة الرؤية الليلية . غالبًا ما يكون لون شبكة المنظار أحمر أو كهرماني لضمان وضوحها على معظم الخلفيات. تستخدم بعض المناظير نمطًا على شكل حرف V أو مثلث، للمساعدة في دقة التصويب وتقدير المدى، بينما توفر مناظير أخرى أنماطًا قابلة للتحديد.

تُقاس المناظير التي تستخدم شبكات النقاط عادةً بوحدة دقائق القوس ، والتي تُسمى أحيانًا "دقائق الزاوية" أو "moa". تُعدّ دقيقة القوس وحدة قياس ملائمة للرماة الذين يستخدمون الوحدات الإمبراطورية أو الأمريكية ، حيث تُقابل دقيقة القوس الواحدة ما يقارب بوصة واحدة (25 ملم) على مسافة 100 ياردة (91 مترًا) ، مما يجعلها وحدة ملائمة للاستخدام في حسابات المقذوفات . تُعتبر النقطة التي يبلغ قطرها 5 دقائق قوس (1.5 ملي راديان ) صغيرة بما يكفي لعدم حجب معظم الأهداف، وكبيرة بما يكفي للحصول على صورة واضحة للهدف بسرعة. في العديد من أنواع الرماية العملية ، يُفضّل تقليديًا استخدام نقطة أكبر؛ حيث استُخدمت نقاط 7 أو 10 أو 15 أو حتى 20 دقيقة قوس (2 أو 3 أو 4.5 أو 6 ملي راديان)؛ وغالبًا ما تُدمج هذه النقاط مع خطوط أفقية و/أو رأسية لتوفير مرجع أفقي.

تحتوي معظم المناظير على تعديلات نشطة أو سلبية لسطوع الشبكة، مما يساعد الرامي على التكيف مع ظروف الإضاءة المختلفة. فالشبكة الخافتة جدًا تساعد على منع فقدان الرؤية الليلية في ظروف الإضاءة المنخفضة، بينما الشبكة الأكثر سطوعًا تظهر بشكل أوضح في ضوء الشمس الساطع.

تنقسم مناظير التصويب البصرية العاكسة الحديثة المصممة للأسلحة النارية وغيرها من الاستخدامات إلى نوعين من حيث تصميم الهيكل: "الأنبوبي" و"المفتوح". ^{[ 30 ]}

• تشبه مناظير الأنبوب المناظير التلسكوبية القياسية ، حيث تحتوي على أنبوب أسطواني يضم العدسات. وتوفر العديد من مناظير الأنبوب خيار استخدام فلاتر قابلة للتبديل (مثل فلاتر الاستقطاب أو تقليل الضباب )، وواقيات شمسية للحد من الوهج ، وأغطية عدسات قابلة للطي لحماية العدسة.
• تستغلّ المناظير المفتوحة (المعروفة أيضًا باسم "مناظير الانعكاس المصغّرة" و"النقاط الحمراء المصغّرة") حقيقة أن العنصر البصري الوحيد في منظار الانعكاس، وهو النافذة البصرية، لا يحتاج إلى غلاف على الإطلاق. يتكون هذا التصميم من قاعدة تحتوي فقط على السطح العاكس اللازم لضبط شبكة التصويب المثبتة عليها. ونظرًا لصغر حجمها، لا تتوافق المناظير المفتوحة عادةً مع الفلاتر وغيرها من الملحقات التي تدعمها عادةً المناظير الأنبوبية.

استُخدمت مناظير الرؤية العاكسة على مر السنين في أجهزة الملاحة البحرية ومعدات المسح. واستُخدمت مناظير من نوع ألبادا في الكاميرات القديمة ذات التنسيق الكبير ، وكاميرات "التصويب والتصوير"، وفي الكاميرات البسيطة التي تُستخدم لمرة واحدة. ^{[ 31 ]}

تُستخدم هذه المناظير أيضًا في التلسكوبات الفلكية كمناظير توجيه ، للمساعدة في توجيه التلسكوب نحو الجسم المراد رصده. توجد العديد من النماذج التجارية، أولها جهاز Telrad، الذي اخترعه الفلكي الهاوي ستيف كوفيلد في أواخر سبعينيات القرن الماضي. ^{[ 32 ]} وتتوفر نماذج أخرى الآن من شركات مثل Apogee و Celestron وPhoton وRigel و Televue . ^{[ 33 ]}

تُستخدم أجهزة التصويب العاكسة أيضًا في صناعة الترفيه، في عروض مثل المسرح الحي، باستخدام أضواء كاشفة من نوع "Follow Spot" . وتتيح أجهزة التصويب ، مثل جهاز Telrad المُعدّل خصيصًا لهذا الغرض، وجهاز Spot Dot المصمم خصيصًا لهذا الغرض ^{[ 34 ]} ، لمشغل الضوء توجيه الضوء دون تشغيله.

• تُعرف مناظير التجميع (وتُسمى أيضًا مناظير التجميع ^{[ 35 ]} أو "مناظير العين المحجوبة" (OEG) ^{[ 36 ])} ببساطة بأنها مناظير بصرية تُركز شبكة التصويب دون أي نافذة بصرية. لا يستطيع المستخدم الرؤية من خلالها، بل يرى صورة شبكة التصويب فقط. تُستخدم هذه المناظير إما بكلتا العينين مفتوحتين أثناء النظر إليها، أو بعين واحدة مفتوحة مع تحريك الرأس بالتناوب بين رؤية المنظار والهدف، أو باستخدام عين واحدة لرؤية المنظار والهدف جزئيًا في الوقت نفسه. ^{[ 37 ]} تُضاء شبكة التصويب بواسطة مصدر ضوء كهربائي أو مشع أو ضوء محيطي سلبي. يُعد كل من منظار Armson OEG ومنظار Normark Corp. Singlepoint مثالين على مناظير التجميع ذات الإضاءة المحيطة المتوفرة تجاريًا. ^{[ 38 ]} تتميز هذه المناظير بميزة الحاجة إلى إضاءة أقل لشبكة التصويب للحصول على نفس مستوى سهولة الاستخدام، وذلك بفضل الخلفية السوداء عالية التباين خلف شبكة التصويب. لهذا السبب، كانت مناظير العين المحجوبة أكثر عملية للاستخدام على الأهداف الصغيرة. كانت الأسلحة تُستخدم قبل أن تصبح مصادر الإضاءة منخفضة استهلاك الطاقة مثل مصابيح LED شائعة.
• تتشابه مناظير الأسلحة الهولوغرافية في تصميمها مع مناظير العاكس، لكنها لا تستخدم نظام شبكة إسقاطية. بدلاً من ذلك، تُسجّل شبكة تمثيلية في الفضاء ثلاثي الأبعاد على فيلم هولوغرافي أثناء التصنيع. تُشكّل هذه الصورة جزءًا من نافذة الرؤية البصرية. يُضاء الهولوغرام المُسجّل بواسطة ليزر مُوجّه مُدمج في المنظار. يُمكن ضبط المنظار للمدى والانحراف الجانبي ببساطة عن طريق إمالة أو تدوير النافذة البصرية. ^{[ 39 ]}

• نظام مكافحة الحرائق
• منظار كوليماتور
• منظار سلاح ثلاثي الأبعاد
• منظار النقطة الحمراء
• مكبرة بنقطة حمراء
• المنظار المنشوري ، نوع من المناظير التلسكوبية
• مؤشر ليزر
• مسرد مصطلحات الأسلحة النارية

• "منظار بندقية جروب" ، مجلة مؤسسة الخدمة العسكرية للولايات المتحدة ، المجلد  37، صفحة  552، 1905
• هوارد جروب؛ هنري ديفيس (1903)، "موقع جروب لأجهزة المسح" ، مهندس التعدين ، المجلد  23، مؤسسة مهندسي التعدين (بريطانيا العظمى)
• السير هوارد جروب (1902)، "منظار تلسكوبي جديد لضبط زاوية إطلاق النار للذخائر الكبيرة والصغيرة" ، المعاملات العلمية للجمعية الملكية في دبلن ، الجمعية الملكية في دبلن
• جون آرني إنجيموند إكستراند، أداة رؤية بصرية مزودة بوسائل لإنتاج علامة رؤية ، براءة اختراع أمريكية رقم 3,942,901، تم تقديمها في 7 ديسمبر 1973، مؤرشفة من الأصل في 24 يونيو 2016 ، تم استرجاعها في 4 مايو 2011

• منظار عاكس من طراز مارك 8 تابع للبحرية الأمريكية خلال الحرب العالمية الثانية على يوتيوب
• فيديو على يوتيوب يُظهر منظارًا عاكسًا يابانيًا من طراز 98 يعود لعام 1942 أثناء استخدامه
• منظار نقطة حمراء على بندقية إيرسوفت على يوتيوب

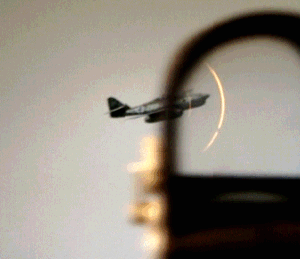

• مقال عن قاعدة مدفع رشاش ماكسون M45 المستخدمة في الحرب العالمية الثانية، مع قسم خاص بمنظار مارك 9 العاكس التابع للبحرية.
