راسم الذبذبات

جهاز راسم إشارة تناظري محمول من طراز تيكترونيكس 475A، وهو جهاز نموذجي من أواخر سبعينيات القرن العشرين.
أنبوب أشعة الكاثود في جهاز راسم الإشارة، الطرف الأيسر المربع الشكل سيكون بمثابة الشاشة الزرقاء في الجهاز العلوي عند تركيبه.
عرض نموذجي لجهاز راسم الإشارة التناظري أثناء قياس إشارة موجة جيبية بتردد 10 كيلوهرتز . من خلال الشبكة المدمجة في الشاشة، بالإضافة إلى معلمات الجهاز التي يحددها المستخدم والموضحة في الحافة العلوية للشاشة، يمكن للمستخدم حساب تردد وجهد الإشارة المقاسة. أما أجهزة راسم الإشارة الرقمية الحديثة، فتضبط معلمات القياس وتحسب قيم الإشارة وتعرضها تلقائيًا.

جهاز راسم الإشارة (المعروف سابقًا باسم جهاز قياس الإشارة ، أو اختصارًا راسم الإشارة أو O-scope ) هو نوع من أجهزة الاختبار الإلكترونية التي تعرض بيانيًا تغيرات الجهد الكهربائي لإشارة واحدة أو أكثر كدالة للزمن. يتمثل غرضه الرئيسي في جمع معلومات عن الإشارات الكهربائية لأغراض تصحيح الأخطاء، والتحليل، أو تحديد خصائصها. ويمكن بعد ذلك تحليل شكل الموجة المعروض لمعرفة خصائص مثل السعة ، والتردد ، وزمن الصعود ، والفاصل الزمني، والتشويه ، وغيرها. في الأصل، كان حساب هذه القيم يتطلب قياس شكل الموجة يدويًا باستخدام المقاييس المدمجة في شاشة الجهاز. [ 1 ] أما الأجهزة الرقمية الحديثة، فيمكنها حساب هذه الخصائص وعرضها مباشرةً.

تُستخدم أجهزة راسم الإشارة في مجالات العلوم والهندسة والطب الحيوي وصناعة السيارات والاتصالات. وتُستخدم الأجهزة العامة منها لصيانة المعدات الإلكترونية والعمل المخبري. أما أجهزة راسم الإشارة المتخصصة، فيمكن استخدامها لتحليل نظام إشعال السيارة أو لعرض شكل موجة نبضات القلب ، مثلاً على شكل تخطيط كهربية القلب .

تاريخ

تم إجراء عمليات التصوير المبكرة عالية السرعة للفولتية الكهربائية باستخدام راسم الذبذبات الكهروميكانيكي ، [ 2 ] [ 3 ] الذي اخترعه أندريه بلونديل في عام 1893. وقد قدمت هذه العمليات رؤى قيمة حول تغيرات الجهد عالية السرعة، ولكن كان لها استجابة ترددية بالكيلوهرتز الواحد، وتم استبدالها بجهاز راسم الذبذبات الذي استخدم أنبوب أشعة الكاثود (CRT) كعنصر عرض.

كان أنبوب براون ، وهو أول نسخة من أنبوب أشعة الكاثود، معروفًا في عام 1897، وفي عام 1899 قام جوناثان زينك بتزويده بألواح لتشكيل الحزمة ومجال مغناطيسي لانحراف الإشارة، وشكّل هذا أساس أنبوب أشعة الكاثود. [ 4 ] طُبقت أنابيب أشعة الكاثود المبكرة تجريبيًا في القياسات المختبرية منذ عشرينيات القرن العشرين، لكنها عانت من ضعف استقرار الفراغ وباعثات الكاثود. وصف ف.  ك.  زوريكين أنبوب أشعة كاثود مغلقًا بإحكام، يعمل بفراغ عالٍ، ومزود بباعث حراري أيوني في عام 1931. سمح هذا المكون المستقر والقابل للتكرار لشركة جنرال راديو بتصنيع راسم إشارة قابل للاستخدام خارج المختبر. [ 1 ]

بعد الحرب العالمية الثانية، أصبحت قطع الغيار الإلكترونية الفائضة أساسًا لإحياء شركة هيثكيت ، وقد أثبتت مجموعة راسم الإشارة التي يبلغ سعرها 50 دولارًا والمصنوعة من هذه القطع نجاحها الأول في السوق.

الميزات والاستخدامات

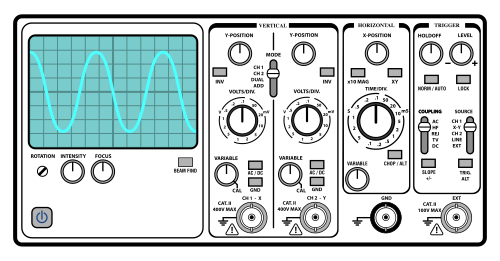

لوحة أمامية قياسية لجهاز راسم الإشارة
جهاز راسم الإشارة يعرض مخططًا مع مدخلات وعناصر تحكم قياسية

ينقسم جهاز راسم الإشارة التناظري عادةً إلى أربعة أقسام: الشاشة، وأدوات التحكم الرأسية، وأدوات التحكم الأفقية، وأدوات التحكم في التشغيل. وتكون الشاشة عادةً من نوع أنبوب أشعة الكاثود (CRT) مزودة بخطوط مرجعية أفقية ورأسية تُسمى الشبكة . كما تحتوي شاشات CRT على أدوات تحكم في التركيز، والشدة، ومحدد الشعاع.

يتحكم القسم الرأسي في سعة الإشارة المعروضة. يحتوي هذا القسم على مقبض لاختيار الفولت لكل قسم (فولت/قسم)، ومفتاح اختيار التيار المتردد/المستمر/الأرضي، ومدخل الإشارة الرأسية (الرئيسي) للجهاز. بالإضافة إلى ذلك، يُجهز هذا القسم عادةً بمقبض لتحديد موضع الشعاع الرأسي.

يتحكم القسم الأفقي في قاعدة الزمن أو نطاق الجهاز. ويتمثل عنصر التحكم الرئيسي في مفتاح اختيار الثواني لكل قسم (ثانية/قسم). كما يتضمن مدخلاً أفقياً لرسم إشارات المحورين XY. ويوجد مقبض ضبط موضع الشعاع الأفقي عادةً في هذا القسم.

يتحكم قسم التشغيل في حدث بدء المسح. يمكن ضبط التشغيل لإعادة التشغيل تلقائيًا بعد كل مسح، أو يمكن تهيئته للاستجابة لحدث داخلي أو خارجي. تشمل عناصر التحكم الرئيسية في هذا القسم مفاتيح اختيار المصدر والاقتران، ومدخل تشغيل خارجي (EXT Input)، وضبط المستوى.

بالإضافة إلى الجهاز الأساسي، تُزوَّد معظم أجهزة راسم الإشارة بمسبار. يتصل المسبار بأي مدخل في الجهاز، ويحتوي عادةً على مقاومة تساوي عشرة أضعاف مقاومة دخل راسم الإشارة . ينتج عن ذلك عامل توهين مقداره 0.1 (-10×)، مما يساعد على عزل الحمل السعوي الناتج عن كابل المسبار عن الإشارة المراد قياسها. تحتوي بعض المسابير على مفتاح يسمح للمستخدم بتجاوز المقاومة عند الحاجة. [ 1 ]

الحجم وسهولة الحمل

معظم أجهزة راسم الإشارة الحديثة خفيفة الوزن وسهلة الحمل، وصغيرة بما يكفي ليحملها شخص واحد. بالإضافة إلى الأجهزة المحمولة، يوفر السوق عددًا من الأجهزة المصغرة التي تعمل بالبطاريات لتطبيقات الخدمة الميدانية. أما أجهزة راسم الإشارة المستخدمة في المختبرات، وخاصةً الأجهزة القديمة التي تستخدم الصمامات المفرغة ، فهي عادةً ما تكون أجهزة مكتبية أو مثبتة على عربات مخصصة. ويمكن تركيب أجهزة راسم الإشارة ذات الأغراض الخاصة على رفوف أو تثبيتها بشكل دائم في غلاف مخصص.

المدخلات

تُغذّى الإشارة المراد قياسها إلى أحد موصلات الإدخال، والذي يكون عادةً موصلًا محوريًا مثل BNC أو UHF . يمكن استخدام أطراف توصيل أو مقابس موزية للترددات المنخفضة. إذا كان مصدر الإشارة مزودًا بموصل محوري خاص به، فيُستخدم كابل محوري بسيط ؛ وإلا، يُستخدم كابل متخصص يُسمى " مسبار راسم الإشارة "، وهو مُرفق مع راسم الإشارة. بشكل عام، للاستخدام الروتيني، لا يُعد سلك الاختبار المكشوف للتوصيل بالنقطة المراد رصدها كافيًا، وعادةً ما يكون استخدام مسبار ضروريًا. عادةً ما تُظهر راسمات الإشارة للأغراض العامة مقاومة إدخال تبلغ 1 ميجا أوم بالتوازي مع سعة صغيرة ولكن معروفة مثل 20 بيكوفاراد. [ 5 ] يسمح هذا باستخدام مسابير راسم الإشارة القياسية. [ 6 ] قد تحتوي راسمات الإشارة المُخصصة للاستخدام مع الترددات العالية جدًا على مداخل 50 أوم. يجب توصيل هذه الأجهزة مباشرة بمصدر إشارة 50 أوم أو استخدامها مع Z 0 أو المجسات النشطة.

وتشمل المدخلات الأقل استخدامًا مدخلًا واحدًا (أو اثنين) لتشغيل المسح، والانحراف الأفقي لشاشات الوضع X-Y، وتفتيح/تغميق المسار، والتي تسمى أحيانًا مدخلات المحور z .

المجسات

من المرجح أن تلتقط أسلاك الاختبار المكشوفة ("الأسلاك الطائرة") تداخلًا، لذا فهي غير مناسبة للإشارات منخفضة المستوى. علاوة على ذلك، تتميز هذه الأسلاك بمعامل حث عالٍ، مما يجعلها غير مناسبة للترددات العالية. يُعد استخدام كابل محمي (مثل  الكابل المحوري) أفضل للإشارات منخفضة المستوى. يتميز الكابل المحوري أيضًا بمعامل حث أقل، ولكنه يتميز بسعة أعلى:  يحتوي الكابل النموذجي ذو مقاومة 50 أوم على حوالي 90  بيكوفاراد لكل متر. وبالتالي، فإن مسبارًا محوريًا مباشرًا بطول متر واحد (1×) يُحمّل دائرة بسعة حوالي 110  بيكوفاراد ومقاومة 1  ميجا أوم.

لتقليل الحمل،  تُستخدم مجسات مُخفِّفة (مثل مجسات 10×). يستخدم المجس النموذجي  مقاومة توالي 9 ميجا أوم موصولة على التوازي بمكثف ذي قيمة منخفضة لتكوين مُقسِّم جهد مُعَوَّض RC مع سعة الكابل ومدخل راسم الإشارة. يتم ضبط ثوابت الزمن RC لتتوافق. على سبيل المثال،  يتم توصيل مقاومة التوالي 9 ميجا أوم على التوازي بمكثف 12.2  بيكوفاراد للحصول على ثابت زمني قدره 110  ميكروثانية. كما أن سعة الكابل 90  بيكوفاراد بالتوازي مع مدخل راسم الإشارة 20  بيكوفاراد و1  ميجا أوم (سعة إجمالية 110  بيكوفاراد) تُعطي أيضًا ثابتًا زمنيًا قدره 110 ميكروثانية. عمليًا، يوجد ضبط يسمح للمشغل بمطابقة ثابت الزمن للتردد المنخفض بدقة (يُسمى تعويض المجس). مطابقة ثوابت الزمن تجعل التوهين مستقلًا عن التردد. عند الترددات المنخفضة (حيث تكون مقاومة R أقل بكثير من مفاعلة C )، تبدو الدائرة وكأنها مقسم مقاومة؛ وعند الترددات العالية (حيث تكون المقاومة أكبر بكثير من المفاعلة)، تبدو الدائرة وكأنها مقسم سعوي. [ 7 ]

والنتيجة هي مسبار مُعَوَّض التردد للترددات المتوسطة. يُظهر هذا المسبار مقاومة حمل تبلغ حوالي 10  ميجا أوم موصولة على التوازي بمكثف 12  بيكوفاراد. يُعد هذا المسبار تحسينًا، ولكنه لا يعمل بكفاءة عندما يتقلص النطاق الزمني إلى عدة أزمنة عبور للكابل أو أقل (زمن العبور عادةً 5  نانوثانية). في هذا الإطار الزمني، يبدو الكابل وكأنه ذو مقاومة مميزة، وتتسبب الانعكاسات الناتجة عن عدم تطابق خط النقل عند مدخل جهاز راسم الإشارة والمسبار في حدوث رنين. [ 8 ] يستخدم مسبار راسم الإشارة الحديث خطوط نقل ذات فقد منخفض وسعة منخفضة وشبكات متطورة لتشكيل التردد لجعل أداء المسبار ذي التكبير 10× جيدًا عند عدة مئات من الميجاهرتز. وبالتالي، توجد تعديلات أخرى لإكمال عملية التعويض. [ 9 ] [ 10 ]

تُعدّ المجسات ذات نسبة التوهين 10:1 الأكثر شيوعًا؛ أما للإشارات الكبيرة (والتي تتطلب تحميلًا سعويًا أقل)، فيمكن استخدام مجسات بنسبة 100:1. كما توجد مجسات مزودة بمفاتيح لاختيار نسبة 10:1 أو النسبة المباشرة (1:1)، إلا أن الإعداد الأخير يُولّد سعة كبيرة (عشرات البيكو فاراد) عند طرف المجس، نظرًا لتوصيل سعة الكابل بالكامل بشكل مباشر.

تُوفّر معظم أجهزة راسم الإشارة (الأوسيلوسكوب) عوامل توهين للمجس، لعرض الحساسية الفعّالة عند طرفه. تاريخيًا، استخدمت بعض دوائر الاستشعار التلقائي مصابيح مؤشر خلف نوافذ شفافة في اللوحة لإضاءة أجزاء مختلفة من مقياس الحساسية. وللقيام بذلك، احتوت موصلات المجس (موصلات BNC مُعدّلة) على نقطة اتصال إضافية لتحديد توهين المجس. (قيمة مُحدّدة للمقاومة، موصولة بالأرض، "تُشفّر" التوهين). نظرًا لتلف المجسات، ولأن دوائر الاستشعار التلقائي غير متوافقة بين مختلف أنواع أجهزة راسم الإشارة، فإن معايرة المجس في الاستشعار التلقائي ليست مضمونة النتائج. وبالمثل، فإن ضبط توهين المجس يدويًا عُرضة لخطأ المستخدم . يُعدّ ضبط معايرة المجس بشكل غير صحيح خطأً شائعًا، ويُؤدّي إلى اختلاف القراءة بمقدار عشرة أضعاف.

تُشكّل مجسات الجهد العالي الخاصة مُخفِّفات مُعاوَضة مع مُدخل راسم الإشارة. تتميز هذه المجسات بجسم كبير، ويتطلب بعضها ملء جزئيًا لعلبة مُحيطة بالمقاومة التسلسلية بسائل فلوروكربوني مُتطاير لإزاحة الهواء. يحتوي طرف راسم الإشارة على صندوق به عدة أدوات لضبط شكل الموجة. ولأغراض السلامة، يُبقي قرص حاجز أصابع المستخدم بعيدًا عن النقطة المراد فحصها. يبلغ الحد الأقصى للجهد عشرات الكيلوفولتات. (يمكن أن تُؤدي مُراقبة مُنحدر الجهد العالي إلى ظهور شكل موجة مُدرَّج بدرجات عند نقاط مُختلفة في كل تكرار، حتى تلامس طرف المجس. وحتى ذلك الحين، يقوم قوس كهربائي صغير بشحن طرف المجس، وتحتفظ سعته بالجهد (دائرة مفتوحة). ومع استمرار ارتفاع الجهد، يقوم قوس كهربائي صغير آخر بشحن الطرف بشكل أكبر.)

توجد أيضًا مجسات التيار، ذات قلب يحيط بالموصل الذي يحمل التيار المراد فحصه. أحد أنواعها مزود بفتحة للموصل، ويتطلب تمرير السلك عبرها للتثبيت شبه الدائم أو الدائم. أما الأنواع الأخرى، المستخدمة للاختبار المؤقت، فلها قلب مكون من جزأين يمكن تثبيته حول السلك. داخل المجس، يوفر ملف ملفوف حول القلب تيارًا إلى حمل مناسب، ويكون الجهد عبر هذا الحمل متناسبًا مع شدة التيار. هذا النوع من المجسات يستشعر التيار المتردد فقط.

يشتمل المسبار الأكثر تطوراً على مستشعر تدفق مغناطيسي ( مستشعر تأثير هول ) ضمن الدائرة المغناطيسية . يتصل المسبار بمضخم، يقوم بتغذية الملف بتيار منخفض التردد لإلغاء المجال المُستشعر؛ ويُحدد مقدار التيار الجزء منخفض التردد من شكل موجة التيار، وصولاً إلى التيار المستمر. مع ذلك، يظل الملف قادراً على التقاط الترددات العالية. توجد شبكة دمج تُشبه دائرة التقاطع في مكبر الصوت.

عناصر التحكم في اللوحة الأمامية

التحكم في التركيز

يتحكم هذا الجهاز في ضبط بؤرة شاشة أنبوب أشعة الكاثود للحصول على صورة أكثر وضوحًا وتفصيلًا. عمليًا، يجب تعديل البؤرة قليلًا عند رصد إشارات مختلفة جدًا، لذا يجب أن يكون هذا التحكم خارجيًا. يُغير هذا الجهاز الجهد المطبق على قطب التركيز داخل أنبوب أشعة الكاثود. لا تحتاج شاشات العرض المسطحة إلى هذا التحكم.

التحكم في شدة الإضاءة

يؤدي هذا إلى ضبط سطوع الإشارة. تحتاج الإشارات البطيئة على شاشات CRT إلى سطوع أقل، بينما تتطلب الإشارات السريعة، خاصةً إذا لم تتكرر كثيرًا، سطوعًا أكبر. أما على الشاشات المسطحة، فإن سطوع الإشارة مستقل أساسًا عن سرعة المسح، لأن معالجة الإشارة الداخلية تُركّب العرض بكفاءة من البيانات الرقمية.

الاستجماتيزم

قد يُطلق على هذا التحكم اسم "الشكل" أو "شكل البقعة". وهو يُعدّل الجهد على المصعد الأخير لأنبوب أشعة الكاثود (المجاور مباشرةً لألواح الانحراف Y). للحصول على بقعة دائرية، يجب أن يكون المصعد الأخير عند نفس جهد لوحتي الانحراف Y (للحصول على بقعة مركزية، يجب أن يكون جهد لوحتي الانحراف Y متساويًا). إذا زاد جهد المصعد، تصبح البقعة بيضاوية في المستوى X لأن ألواح الانحراف Y ذات الجهد السالب ستصد الشعاع. وإذا زاد جهد المصعد، تصبح البقعة بيضاوية في المستوى Y لأن ألواح الانحراف Y ذات الجهد الموجب ستجذب الشعاع. قد لا يكون هذا التحكم موجودًا في تصميمات راسم الإشارة البسيطة، أو قد يكون تحكمًا داخليًا. وهو غير ضروري في شاشات العرض المسطحة.

محدد الشعاع

تحتوي أجهزة راسم الإشارة الحديثة على مضخمات انحراف موصولة مباشرة، مما يعني إمكانية انحراف الإشارة خارج الشاشة. كما قد يتم حجب شعاعها دون علم المستخدم. وللمساعدة في استعادة العرض المرئي، تتجاوز دائرة تحديد الشعاع أي حجب وتحصر انحراف الشعاع في الجزء المرئي من الشاشة. غالبًا ما تُشوه دوائر تحديد الشعاع الإشارة أثناء تفعيلها.

شبكة

الشبكة هي عبارة عن مجموعة من الخطوط تُستخدم كعلامات مرجعية لقياس الإشارة المعروضة. تتكون هذه العلامات، سواء كانت موجودة مباشرة على الشاشة أو على مرشح بلاستيكي قابل للإزالة، عادةً من  شبكة مربعات قياسها 1 سم، مع علامات متقاربة (غالبًا 2  مم) على المحورين الرأسي والأفقي المركزيين. من المتوقع رؤية عشرة أقسام رئيسية عبر الشاشة؛ ويختلف عدد الأقسام الرأسية الرئيسية. تتيح مقارنة علامات الشبكة مع شكل الموجة قياس كل من الجهد (المحور الرأسي) والزمن (المحور الأفقي). كما يمكن تحديد التردد بقياس دورة الموجة وحساب مقلوبها.

On old and lower-cost CRT oscilloscopes the graticule is a sheet of plastic, often with light-diffusing markings and concealed lamps at the edge of the graticule. The lamps had a brightness control. Higher-cost instruments have the graticule marked on the inside face of the CRT, to eliminate parallax errors; better ones also had adjustable edge illumination with diffusing markings. (Diffusing markings appear bright.) Digital oscilloscopes, however, generate the graticule markings on the display in the same way as the trace.

External graticules also protect the glass face of the CRT from accidental impact. Some CRT oscilloscopes with internal graticules have an unmarked tinted sheet plastic light filter to enhance trace contrast; this also serves to protect the faceplate of the CRT.

Accuracy and resolution of measurements using a graticule is relatively limited; better instruments sometimes have movable bright markers on the trace. These permit internal circuits to make more refined measurements.

Both calibrated vertical sensitivity and calibrated horizontal time are set in 1 – 2 – 5 – 10 steps. This leads, however, to some awkward interpretations of minor divisions.

Digital oscilloscopes generate the graticule digitally. The scale, spacing, etc., of the graticule can therefore be varied, and accuracy of readings may be improved.

Timebase controls

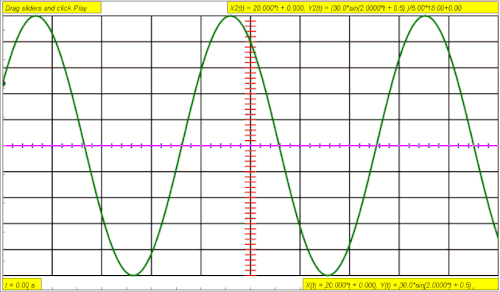

Computer model of the impact of increasing the timebase time/division

These select the horizontal speed of the CRT's spot as it creates the trace; this process is commonly referred to as the sweep. In all but the least-costly modern oscilloscopes, the sweep speed is selectable and calibrated in units of time per major graticule division. Quite a wide range of sweep speeds is generally provided, from seconds to as fast as picoseconds (in the fastest) per division. Usually, a continuously-variable control (often a knob in front of the calibrated selector knob) offers uncalibrated speeds, typically slower than calibrated. This control provides a range somewhat greater than the calibrated steps, making any speed between the steps available.

Holdoff control

Some higher-end analog oscilloscopes have a holdoff control. This sets a time after a trigger during which the sweep circuit cannot be triggered again. It helps provide a stable display of repetitive events in which some triggers would create confusing displays. It is usually set to minimum, because a longer time decreases the number of sweeps per second, resulting in a dimmer trace. See Holdoff for a more detailed description.

Vertical sensitivity, coupling, and polarity controls

To accommodate a wide range of input amplitudes, a switch selects calibrated sensitivity of the vertical deflection. Another control, often in front of the calibrated selector knob, offers a continuously variable sensitivity over a limited range from calibrated to less-sensitive settings.

غالبًا ما تكون الإشارة المرصودة مُزاحة بمكون ثابت، ولا يهم سوى التغيرات. يقوم مفتاح اقتران الإدخال في وضع "AC" بتوصيل مكثف على التوالي مع الإدخال، مما يحجب الإشارات منخفضة التردد والتيار المستمر. مع ذلك، عندما تكون للإشارة إزاحة ثابتة مهمة، أو تتغير ببطء، يُفضل المستخدم عادةً اقتران "DC"، الذي يتجاوز أي مكثف من هذا القبيل. توفر معظم راسمات الإشارة خيار إدخال التيار المستمر. ولتسهيل الأمر، لمعرفة موضع إشارة الإدخال الصفرية على الشاشة، تحتوي العديد من راسمات الإشارة على وضع مفتاح ثالث (يُسمى عادةً "GND" اختصارًا للأرضي) يفصل الإدخال ويؤرضه. في هذه الحالة، غالبًا ما يقوم المستخدم بتوسيط الإشارة باستخدام زر التحكم في الموضع الرأسي.

تحتوي أجهزة راسم الإشارة الأفضل على محدد قطبية. في الوضع الطبيعي، يؤدي الإدخال الموجب إلى تحريك الرسم البياني لأعلى؛ يوفر محدد القطبية خيار "عكسي"، حيث تقوم الإشارة الموجبة بتحريك الرسم البياني لأسفل.

التحكم في الوضع الرأسي

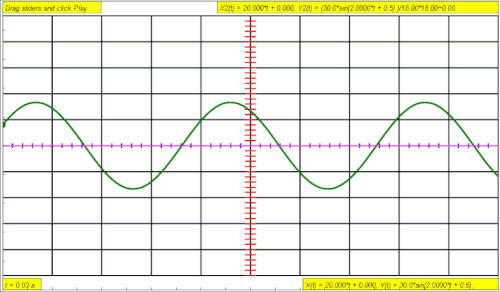

نموذج حاسوبي للإزاحة الرأسية y المتغيرة بموجة جيبية

يتحكم زر الوضع الرأسي في تحريك المسار المعروض بالكامل لأعلى ولأسفل. يُستخدم لضبط مسار عدم وجود مدخلات بدقة على الخط المركزي للشبكة، ولكنه يسمح أيضًا بإزاحة رأسية بمقدار محدود. مع التوصيل المباشر، يمكن لضبط هذا الزر تعويض مُكوّن التيار المستمر المحدود للمدخل.

التحكم في الحساسية الأفقية

لا يوجد هذا التحكم إلا في أجهزة راسم الإشارة الأكثر تطوراً؛ فهو يوفر حساسية قابلة للتعديل للإشارات الأفقية الخارجية. ولا يكون فعالاً إلا عندما يكون الجهاز في وضع XY، أي عندما يكون المسح الأفقي الداخلي معطلاً.

التحكم في الوضع الأفقي

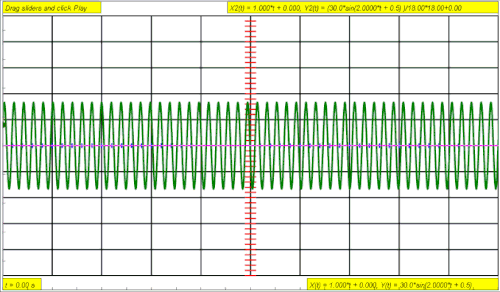

نموذج حاسوبي للتحكم في الموضع الأفقي من خلال زيادة إزاحة المحور السيني

يتحكم زر الوضع الأفقي في تحريك الشاشة جانبيًا. وعادةً ما يضع الطرف الأيسر للرسم البياني عند الحافة اليسرى للشبكة، ولكنه يستطيع تحريك الرسم البياني بأكمله عند الحاجة. كما يتحكم هذا الزر في تحريك رسومات الوضع XY جانبيًا في بعض الأجهزة، ويمكنه تعويض وجود مُركِّب تيار مستمر محدود كما هو الحال في الوضع الرأسي.

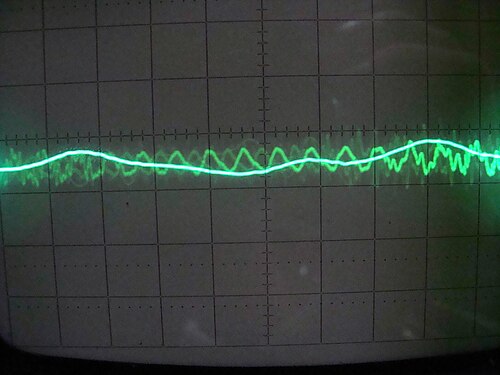

عناصر تحكم مزدوجة المسار

التحكم في المسار المزدوج: المسار الأخضر = y = 30 sin(0.1 t ) + 0.5، المسار الأزرق المخضر = y = 30 sin(0.3 t )

عادة ما تحتوي كل قناة إدخال على مجموعة خاصة بها من عناصر التحكم في الحساسية والاقتران والموضع، على الرغم من أن بعض أجهزة راسم الإشارة ذات الأربعة مسارات تحتوي فقط على عناصر تحكم ضئيلة لقناتيها الثالثة والرابعة.

تحتوي راسمات الإشارة ثنائية المسار على مفتاح اختيار الوضع لتحديد قناة واحدة فقط، أو كلتا القناتين، أو (في بعضها) عرض X-Y، الذي يستخدم القناة الثانية لانحراف المحور X. عند عرض كلتا القناتين، يمكن تحديد نوع تبديل القنوات في بعض راسمات الإشارة؛ بينما في راسمات أخرى، يعتمد النوع على إعداد قاعدة الزمن. إذا كان التبديل بين القنوات قابلاً للتحديد يدويًا، فيمكن أن يكون تبديلًا حرًا (غير متزامن)، أو بين عمليات المسح المتتالية. احتوت بعض راسمات الإشارة التناظرية ثنائية المسار من فيليبس على مضاعف تناظري سريع، وعرضت ناتج قنوات الإدخال.

تحتوي أجهزة راسم الإشارة متعددة المسارات على مفتاح لكل قناة لتمكين أو تعطيل عرض مسار القناة.

أدوات التحكم في المسح المؤجل

تتضمن هذه الميزات عناصر تحكم في قاعدة زمن المسح المؤجل، وهي معايرة، وغالبًا ما تكون متغيرة أيضًا. تكون أبطأ سرعة أسرع بعدة خطوات من أبطأ سرعة مسح رئيسية، بينما تكون أسرع سرعة مماثلة لها عمومًا. يوفر عنصر تحكم معاير في زمن التأخير متعدد الدورات نطاقًا واسعًا وإعدادات تأخير عالية الدقة؛ إذ يغطي المدة الكاملة للمسح الرئيسي، وتتوافق قراءته مع تقسيمات الشبكة (ولكن بدقة أعلى بكثير). كما أن دقته تفوق دقة الشاشة.

يقوم مفتاح باختيار أوضاع العرض: المسح الرئيسي فقط، مع منطقة مضيئة تظهر عند تقدم المسح المتأخر، أو المسح المتأخر فقط، أو (في بعض الأجهزة) وضع مختلط.

تتضمن أجهزة راسم الإشارة CRT الجيدة خاصية التحكم في شدة المسح المتأخر، مما يسمح بعرض إشارة أضعف لمسح متأخر أسرع بكثير، والذي يحدث مرة واحدة فقط لكل مسح رئيسي. ومن المرجح أن تحتوي هذه الأجهزة أيضًا على خاصية فصل الإشارات لعرض المسح الرئيسي والمتأخر معًا.

أدوات التحكم في الزناد المسحي

يُستخدم مفتاح لاختيار مصدر الإشارة. يمكن أن يكون هذا المصدر مدخلاً خارجياً، أو إحدى القنوات الرأسية لجهاز راسم الإشارة ثنائي أو متعدد المسارات، أو تردد التيار المتردد (التيار الرئيسي). يُستخدم مفتاح آخر لتفعيل أو تعطيل وضع التشغيل التلقائي، أو لاختيار المسح الفردي، إن وُجد في جهاز راسم الإشارة. يتم تفعيل المسح الفردي إما عن طريق مفتاح ذي زنبرك إرجاع أو زر ضغط.

يتحكم مفتاح مستوى التشغيل في الجهد المطلوب لتوليد إشارة التشغيل، ويختار مفتاح الميل القطبية الموجبة أو السالبة عند مستوى التشغيل المحدد.

أنواع أساسية من الكنس

مسح مُفعّل

جهاز راسم الإشارة من نوع 465 من شركة تيكترونيكس . كان هذا الجهاز راسم إشارة تناظري شائعًا، محمولًا، وهو مثال نموذجي.

لعرض الأحداث ذات الموجات الثابتة أو المتغيرة ببطء (بشكل واضح)، والتي تحدث في أوقات قد لا تكون متباعدة بانتظام، تحتوي أجهزة راسم الإشارة الحديثة على مسح مُحفَّز. وبالمقارنة مع أجهزة راسم الإشارة القديمة والأبسط ذات مذبذبات المسح المستمر، فإن أجهزة راسم الإشارة ذات المسح المُحفَّز أكثر تنوعًا بشكل ملحوظ.

يبدأ المسح المُحفَّز من نقطة مُحدَّدة على الإشارة، مما يوفر عرضًا ثابتًا. وبهذه الطريقة، يسمح التحفيز بعرض الإشارات الدورية مثل الموجات الجيبية والمربعة، بالإضافة إلى الإشارات غير الدورية مثل النبضات المفردة، أو النبضات التي لا تتكرر بمعدل ثابت.

في عمليات المسح المُفعّلة، يقوم جهاز راسم الإشارة بحجب الشعاع ويبدأ بإعادة ضبط دائرة المسح في كل مرة يصل فيها الشعاع إلى أقصى يمين الشاشة. لفترة زمنية تُسمى " فترة التوقف " (يمكن تمديدها عبر زر تحكم في اللوحة الأمامية في بعض أجهزة راسم الإشارة المتطورة)، تُعاد ضبط دائرة المسح بالكامل وتتجاهل إشارات التفعيل. بمجرد انتهاء فترة التوقف، تبدأ إشارة التفعيل التالية عملية مسح. عادةً ما يكون حدث التفعيل هو وصول شكل الموجة المدخلة إلى جهد عتبة محدد من قِبل المستخدم (مستوى التفعيل) في الاتجاه المحدد (موجب أو سالب - قطبية التفعيل).

في بعض الحالات، قد يكون تغيير زمن التوقف مفيدًا لجعل عملية المسح تتجاهل الإشارات المتداخلة التي تحدث قبل الأحداث المراد رصدها. في حالة الموجات المتكررة والمعقدة، يمكن أن يوفر تغيير زمن التوقف عرضًا مستقرًا لا يمكن تحقيقه بطريقة أخرى.

تأجيل

يُحدد تأخير التشغيل فترة زمنية معينة تلي التشغيل لا يمكن خلالها إعادة تشغيل المسح. وهذا يُسهّل الحصول على رؤية مستقرة لشكل الموجة ذي الحواف المتعددة، والذي قد يتسبب لولا ذلك في تشغيلات إضافية. [ 11 ]

مثال

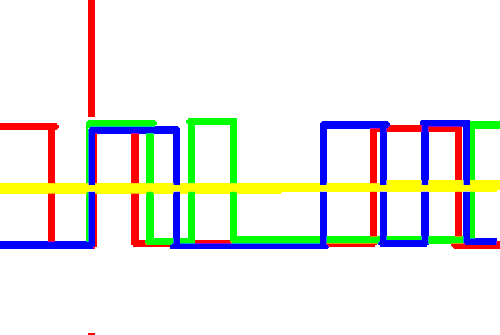

تخيل شكل الموجة المتكرر التالي: الخط الأخضر يمثل شكل الموجة، والخط الأحمر العمودي الجزئي يمثل موقع الإشارة، والخط الأصفر يمثل مستوى الإشارة. إذا تم ضبط جهاز راسم الإشارة على الإشارة عند كل حافة صاعدة، فسيؤدي شكل الموجة هذا إلى ثلاث إشارات لكل دورة. بافتراض أن تردد الإشارة مرتفع نسبيًا ، فمن المحتمل أن تبدو شاشة راسم الإشارة كالتالي: في جهاز راسم الإشارة الفعلي، ستكون كل إشارة إشارة على نفس القناة، وبالتالي ستكون جميعها بنفس اللون.

من المستحسن أن يعمل جهاز راسم الإشارة عند حافة واحدة فقط لكل دورة، لذا من الضروري ضبط فترة التأخير بحيث تكون أقل بقليل من دورة الموجة. هذا يمنع حدوث التشغيل أكثر من مرة في الدورة الواحدة، ولكنه يسمح له في الوقت نفسه بالتشغيل عند الحافة الأولى للدورة التالية.

وضع المسح التلقائي

قد تُظهر عمليات المسح المُفعّلة شاشةً فارغةً في حال عدم وجود إشارات تحفيزية. ولتجنب ذلك، تتضمن هذه العمليات دائرة توقيت تُولّد إشارات تحفيزية مستمرة، ما يضمن ظهور الرسم البياني دائمًا. يُشار إلى هذه الخاصية في عناصر التحكم باسم "المسح التلقائي". بمجرد وصول الإشارات التحفيزية، يتوقف المؤقت عن توفير الإشارات التحفيزية الوهمية. عادةً ما يُعطّل المستخدم خاصية المسح التلقائي عند ملاحظة معدلات تكرار منخفضة.

عمليات المسح المتكررة

إذا كانت إشارة الدخل دورية، يمكن ضبط معدل تكرار المسح لعرض بضع دورات من شكل الموجة. تحتوي راسمات الإشارة القديمة (التي تعمل بالأنابيب) وراسمات الإشارة منخفضة التكلفة على مذبذبات مسح تعمل باستمرار، وهي غير معايرة. تتميز هذه الراسمات ببساطتها وانخفاض تكلفتها نسبيًا، وكانت مفيدة في صيانة أجهزة الراديو وبعض أجهزة التلفزيون. يمكن قياس الجهد أو الزمن، ولكن ذلك يتطلب معدات إضافية، وهو أمر غير عملي. وهي في الأساس أدوات نوعية.

تتميز هذه الأجهزة بنطاقات تردد قليلة (متباعدة على نطاق واسع)، وتحكم مستمر في التردد ضمن نطاق محدد. عند الاستخدام، يُضبط تردد المسح على قيمة أقل بقليل من مضاعف فرعي لتردد الإدخال، لعرض دورتين على الأقل من إشارة الإدخال (بحيث تكون جميع التفاصيل مرئية). يتحكم عنصر تحكم بسيط في كمية قابلة للتعديل من الإشارة الرأسية (أو ربما إشارة خارجية ذات صلة) لتغذية مذبذب المسح. تُفعّل هذه الإشارة خاصية حجب الشعاع وعودة المسح قبل حدوثها في الوضع الطبيعي، مما يجعل العرض مستقرًا.

مسحة واحدة

تُوفر بعض أجهزة راسم الإشارة هذه الميزة. يقوم المستخدم بتفعيل دائرة المسح يدويًا (عادةً بواسطة زر ضغط أو ما شابه). تعني كلمة "مُفعّل" أن الدائرة جاهزة للاستجابة لأي إشارة. بمجرد اكتمال المسح، تتم إعادة ضبط الدائرة، ولا تُجري مسحًا آخر إلا بعد إعادة تفعيلها. يُمكّن هذا الوضع، بالاشتراك مع كاميرا راسم الإشارة، من التقاط الأحداث بشكل فردي.

تشمل أنواع المحفزات ما يلي:

  • الزناد الخارجي ، نبضة من مصدر خارجي متصلة بمدخل مخصص على جهاز راسم الإشارة.
  • مُشغِّل الحافة ، وهو كاشف للحافة يُولِّد نبضة عندما تتجاوز إشارة الدخل جهد عتبة مُحدَّدًا في اتجاه مُحدَّد. هذه هي أكثر أنواع المُشغِّلات شيوعًا؛ يتحكَّم مُتحكِّم المستوى في جهد العتبة، بينما يتحكَّم مُتحكِّم الميل في الاتجاه (سالب أو موجب). (ينطبق الجزء الأول من الوصف أيضًا على مُدخلات بعض دوائر المنطق الرقمي؛ إذ تتمتَّع هذه المُدخلات باستجابة ثابتة للعتبة والقطبية).
  • مُشغِّل الفيديو ، المعروف أيضًا باسم مُشغِّل التلفزيون ، هو دائرة تستخلص نبضات التزامن من تنسيقات الفيديو مثل PAL و NTSC ، وتُشغِّل قاعدة التوقيت على كل سطر، أو سطر مُحدد، أو كل حقل، أو كل إطار. توجد هذه الدائرة عادةً في أجهزة مراقبة الموجات ، على الرغم من أن بعض أجهزة راسم الإشارة المتطورة تتضمن هذه الوظيفة.
  • يُستخدم نظام التشغيل المؤجل ، الذي ينتظر فترة زمنية محددة بعد إشارة الحافة قبل بدء المسح. وكما هو موضح في قسم المسح المؤجل، تعمل دائرة تأخير التشغيل (عادةً دائرة المسح الرئيسية) على تمديد هذا التأخير إلى فترة زمنية معروفة وقابلة للتعديل. وبهذه الطريقة، يستطيع المشغل فحص نبضة معينة ضمن سلسلة طويلة من النبضات.

تتضمن بعض التصاميم الحديثة لأجهزة راسم الإشارة مخططات تشغيل أكثر تطوراً؛ وسيتم وصف هذه المخططات في نهاية هذه المقالة.

عمليات مسح متأخرة

تحتوي أجهزة راسم الإشارة التناظرية الأكثر تطورًا على قاعدة زمنية ثانية لإجراء مسح مؤجل. يوفر المسح المؤجل نظرة تفصيلية دقيقة على جزء صغير محدد من القاعدة الزمنية الرئيسية. تعمل القاعدة الزمنية الرئيسية كفترة تأخير قابلة للتحكم، وبعدها تبدأ القاعدة الزمنية المؤجلة. يمكن أن تبدأ هذه القاعدة عند انتهاء فترة التأخير، أو يمكن تشغيلها (فقط) بعد انتهائها. عادةً، تُضبط القاعدة الزمنية المؤجلة لمسح أسرع، وأحيانًا أسرع بكثير، مثل 1000:1. عند النسب القصوى، يؤدي التذبذب في التأخيرات على عمليات المسح الرئيسية المتتالية إلى تدهور جودة العرض، ولكن يمكن التغلب على ذلك باستخدام مشغلات المسح المؤجل.

تعرض الشاشة الإشارة الرأسية في أحد الأوضاع التالية: قاعدة الزمن الرئيسية، أو قاعدة الزمن المؤجلة فقط، أو مزيج منهما. عند تفعيل المسح المؤجل، يزداد سطوع مسار المسح الرئيسي أثناء تقدم المسح المؤجل. في وضع مُدمج، متوفر فقط في بعض راسمات الإشارة، يتغير المسار من المسح الرئيسي إلى المسح المؤجل بمجرد بدء المسح المؤجل، مع ملاحظة أن جزءًا أقل من المسح السريع المؤجل يكون مرئيًا مع فترات التأخير الأطول. يقوم وضع مُدمج آخر بدمج (تبديل) المسحين الرئيسي والمؤجل بحيث يظهران معًا؛ ويتحكم عنصر تحكم فصل المسارات في إزاحتهما. يمكن لراسمات الإشارة الرقمية عرض أشكال الموجات بهذه الطريقة، دون توفير قاعدة زمن مؤجلة بحد ذاتها.

أجهزة راسم الإشارة ثنائية ومتعددة المسارات

تُعدّ راسمات الإشارة ذات المدخلين الرأسيين، والمعروفة باسم راسمات الإشارة ثنائية المسار، شائعة الاستخدام وذات فائدة كبيرة. فهي تستخدم شاشة أنبوب أشعة كاثودية أحادية الشعاع، وتُتيح تعدد إرسال المدخلات، وعادةً ما تُبدّل بينها بسرعة كافية لعرض مسارين في آنٍ واحد. أما راسمات الإشارة ذات المسارات المتعددة فهي أقل شيوعًا؛ إذ يشيع وجود أربعة مداخل بينها، ولكن بعضها (مثل Kikusui) يُتيح عرض إشارة تشغيل المسح عند الحاجة. تستخدم بعض راسمات الإشارة متعددة المسارات مدخل التشغيل الخارجي كمدخل رأسي اختياري، بينما تحتوي بعضها الآخر على قناتين ثالثة ورابعة مع تحكمات محدودة. في جميع الأحوال، تُعرض المدخلات، عند عرضها بشكل مستقل، بتقنية تعدد الإرسال الزمني، ولكن غالبًا ما تستطيع راسمات الإشارة ثنائية المسار جمع مدخلاتها لعرض مجموع تناظري في الوقت الحقيقي. ويؤدي عكس إحدى القناتين أثناء جمعهما إلى عرض الفروق بينهما، شريطة ألا تكون أي من القناتين مُحمّلة فوق طاقتها. يُمكن أن يُوفّر وضع الفرق هذا مدخلًا تفاضليًا متوسط ​​الأداء.

يمكن أن يكون تبديل القنوات غير متزامن، أي يعمل بشكل حر، بالنسبة لتردد المسح؛ أو يمكن إجراؤه بعد اكتمال كل مسح أفقي. يُشار عادةً إلى التبديل غير المتزامن بـ "التقطيع"، بينما يُشار إلى التبديل المتزامن مع المسح بـ "التناوب". يتم توصيل قناة معينة وفصلها بالتناوب، مما أدى إلى استخدام مصطلح "التقطيع". تقوم راسمات الإشارة متعددة المسارات أيضًا بتبديل القنوات إما في وضع التقطيع أو وضع التناوب.

بشكل عام، يُعدّ وضع التقطيع أفضل لعمليات المسح البطيئة. قد يكون معدل التقطيع الداخلي مضاعفًا لمعدل تكرار المسح، مما يُسبب فراغات في الإشارات، ولكن نادرًا ما يُشكل هذا مشكلة في الواقع. تُستبدل الفجوات في إشارة واحدة بإشارة المسح التالي. وقد زُوّدت بعض أجهزة راسم الإشارة بمعدل تقطيع مُعدّل لتجنب هذه المشكلة العرضية. أما الوضع البديل، فهو أفضل لعمليات المسح السريعة.

كانت أجهزة راسم الإشارة ثنائية الحزمة الحقيقية موجودة، لكنها لم تكن شائعة. أحد أنواعها (كوسور، المملكة المتحدة) كان يحتوي على لوحة فاصلة للحزمة في أنبوب أشعة الكاثود، وانحراف أحادي الطرف يتبع الفاصل. أما الأنواع الأخرى فكانت تحتوي على مدفعين إلكترونيين كاملين ، مما يتطلب تحكمًا دقيقًا في المحاذاة الميكانيكية المحورية (الدورانية) أثناء تصنيع أنبوب أشعة الكاثود. كانت أنواع فاصل الحزمة تتميز بانحراف أفقي مشترك بين القناتين الرأسيتين، لكن أجهزة راسم الإشارة ثنائية المدفع يمكن أن تحتوي على قواعد زمنية منفصلة، ​​أو تستخدم قاعدة زمنية واحدة لكلا القناتين. صُنعت أجهزة راسم إشارة متعددة المدافع (تصل إلى عشرة مدافع) في العقود الماضية. مع عشرة مدافع، كان الغلاف (الأنبوب) أسطوانيًا على امتداد طوله. (انظر أيضًا "اختراع أنبوب أشعة الكاثود" في تاريخ راسم الإشارة ).

مكبر الصوت العمودي

في راسم الإشارة التناظري، يستقبل المضخم الرأسي الإشارة المراد عرضها، ويُضخّمها بما يكفي لانحراف شعاع أنبوب أشعة الكاثود. في راسمات الإشارة المتطورة، يُؤخر المضخم الإشارة بجزء من الميكروثانية. يكون أقصى انحراف خارج حدود الشبكة، وغالبًا ما يكون خارج الشاشة. يجب أن يتميز المضخم بتشوه منخفض لعرض مدخلاته بدقة (أي يجب أن يكون خطيًا)، وأن يتعافى بسرعة من الأحمال الزائدة. كما يجب أن يُمثل استجابته في المجال الزمني التغيرات العابرة بدقة، مع أدنى حد من التجاوز والتقريب والميل في قمة النبضة المسطحة.

يُمرر مدخل رأسي إلى مُخفِّف ترددي مُعاوَض لتقليل الإشارات الكبيرة ومنع التحميل الزائد. يُغذي المُخفِّف مرحلة أو أكثر من المراحل منخفضة المستوى، والتي بدورها تُغذي مراحل التضخيم (ومُشغِّل خط التأخير إن وُجد). تؤدي مراحل التضخيم اللاحقة إلى مرحلة الإخراج النهائية، التي تُولِّد نطاق إشارة واسع (عشرات الفولتات، وأحيانًا أكثر من 100 فولت) لانحراف أنبوب أشعة الكاثود الكهروستاتيكي.

في أجهزة راسم الإشارة ثنائية ومتعددة المسارات، يقوم مفتاح إلكتروني داخلي باختيار خرج المستوى المنخفض نسبيًا لمضخم المرحلة المبكرة لقناة واحدة وإرساله إلى المراحل التالية من المضخم الرأسي.

في وضع التشغيل الحر ("المقطع")، يقوم المذبذب (الذي قد يكون ببساطة وضع تشغيل مختلف لمحرك المفتاح) بحجب الشعاع قبل التبديل، ولا يقوم بإلغاء حجبه إلا بعد استقرار العابرين الناتجين عن التبديل.

يوجد في منتصف دائرة المضخم إشارة تغذية لدوائر تشغيل المسح، وذلك لتشغيلها داخليًا من الإشارة. وتأتي هذه الإشارة من مضخم قناة فردية في راسم إشارة ثنائي أو متعدد القنوات، وتعتمد القناة على إعداد محدد مصدر التشغيل.

تسبق هذه الإشارة التأخير (إن وُجد)، مما يسمح لدائرة المسح بإلغاء تعتيم شاشة أنبوب أشعة الكاثود وبدء المسح الأمامي، وبالتالي يمكن لشاشة أنبوب أشعة الكاثود عرض الحدث المُحفِّز. تُضيف التأخيرات التناظرية عالية الجودة تكلفةً بسيطةً لجهاز راسم الإشارة، ويتم الاستغناء عنها في أجهزة راسم الإشارة المُصممة لخفض التكلفة.

ينتج التأخير نفسه عن كابل خاص يحتوي على موصلين ملفوفين حول قلب مرن ذي خصائص مغناطيسية ضعيفة. يوفر اللف حثًا موزعًا، بينما توفر طبقة موصلة قريبة من الأسلاك سعة موزعة. يشكل هذا المزيج خط نقل واسع النطاق مع تأخير كبير لكل وحدة طول. يتطلب طرفا كابل التأخير معاوقة متطابقة لتجنب الانعكاسات.

وضع XY

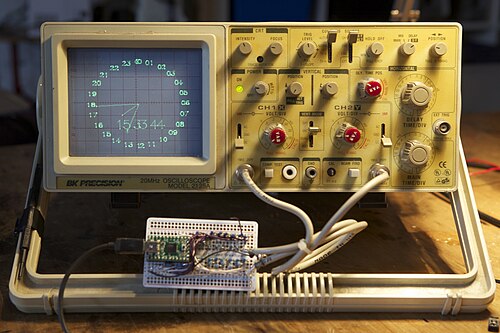

ساعة تعمل بنظام 24 ساعة معروضة على راسم إشارة CRT مُهيأ في وضع XY كشاشة عرض متجهة مع محولين رقميين تناظريين R-2R لتوليد الفولتية التناظرية.

تحتوي معظم أجهزة راسم الإشارة الحديثة على عدة مداخل للفولتية، مما يسمح برسم منحنى جهد متغير مقابل آخر. يُعدّ هذا مفيدًا بشكل خاص لرسم منحنيات التيار-الجهد ( خصائص التيار مقابل الفولتية ) لمكونات مثل الثنائيات ، بالإضافة إلى أشكال ليساجو . تُعدّ أشكال ليساجو مثالًا على كيفية استخدام راسم الإشارة لتتبع فروق الطور بين إشارات دخل متعددة. يُستخدم هذا بكثرة في هندسة البث لرسم قناتي الصوت الاستريو اليمنى واليسرى ، لضمان معايرة مولد الاستريو بشكل صحيح. تاريخيًا، استُخدمت أشكال ليساجو المستقرة لإظهار أن موجتين جيبيتين لهما علاقة تردد بسيطة نسبيًا، بنسبة صغيرة عدديًا. كما أشارت أيضًا إلى فرق الطور بين موجتين جيبيتين لهما نفس التردد.

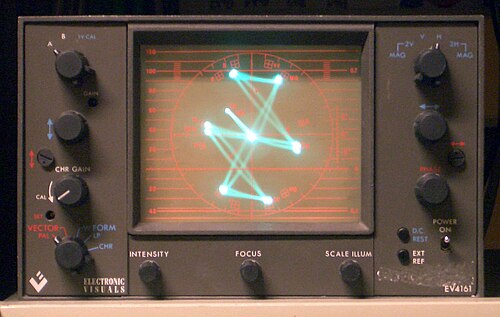

يُتيح وضع XY أيضًا لجهاز راسم الإشارة العمل كشاشة عرض متجهة لعرض الصور أو واجهات المستخدم. وقد استخدمت العديد من الألعاب القديمة، مثل لعبة Tennis for Two ، جهاز راسم الإشارة كجهاز إخراج. [ 12 ]

يؤدي فقدان الإشارة بالكامل في شاشة عرض XY CRT إلى ثبات الشعاع واصطدامه ببقعة صغيرة. وهذا يُعرّض الفوسفور للاحتراق إذا كان السطوع مرتفعًا جدًا. كان هذا التلف أكثر شيوعًا في أجهزة المسح القديمة نظرًا لسهولة احتراق الفوسفور المستخدم فيها. تعمل بعض شاشات XY المخصصة على تقليل تيار الشعاع بشكل كبير، أو إطفاء الشاشة تمامًا، في حال عدم وجود مدخلات.

مدخل Z

تحتوي بعض أجهزة راسم الإشارة التناظرية على مدخل Z. وهو عادةً طرف إدخال يتصل مباشرةً بشبكة أنبوب أشعة الكاثود (عادةً عبر مكثف اقتران). يسمح هذا المدخل لإشارة خارجية بزيادة سطوع الإشارة (إذا كانت موجبة) أو تقليله (إذا كانت سالبة)، بل وحتى إخفائها تمامًا. يتراوح نطاق الجهد اللازم لإيقاف سطوع الشاشة بين 10 و20 فولتًا، وذلك حسب خصائص أنبوب أشعة الكاثود.

من الأمثلة على التطبيقات العملية استخدام زوج من الموجات الجيبية ذات تردد معلوم لتوليد شكل ليساجو دائري، ثم تطبيق تردد أعلى غير معلوم على مدخل Z. يؤدي هذا إلى تحويل الدائرة المتصلة إلى دائرة من النقاط. حاصل ضرب عدد النقاط في تردد XY يعطي تردد Z. تنجح هذه التقنية فقط إذا كان تردد Z نسبة صحيحة من تردد XY، وفقط إذا لم يكن كبيرًا جدًا بحيث يصبح عدد النقاط كبيرًا جدًا بحيث يصعب عدها.

إذا تم تغذية مدخلات X و Y بموجات مسح نقطي مناسبة، وتم تغذية مدخل Z بإشارة شدة، فإن راسم الإشارة يمكنه عرض التلفزيون التناظري (بشكل غير جيد للغاية). [ 13 ]

عرض النطاق الترددي

كما هو الحال مع جميع الأجهزة العملية، لا تستجيب راسمات الإشارة بنفس القدر لجميع ترددات الإدخال الممكنة. يُشار إلى نطاق ترددات الموجة الجيبية التي يمكن لراسم الإشارة عرضها بشكل مفيد باسم عرض النطاق الترددي . ينطبق عرض النطاق الترددي بشكل أساسي على المحور Y، على الرغم من أن مسح المحور X يجب أن يكون سريعًا بما يكفي لعرض أشكال الموجات ذات التردد الأعلى.

يُعرَّف عرض النطاق الترددي بأنه التردد الذي تكون عنده الحساسية 0.707 من حساسيتها عند التيار المستمر أو أدنى تردد للتيار المتردد (انخفاض قدره 3 ديسيبل ). [ 14 ] ينخفض ​​استجابة راسم الإشارة بسرعة مع ارتفاع تردد الإدخال فوق هذه النقطة. ضمن عرض النطاق الترددي المحدد، لا تكون الاستجابة بالضرورة منتظمة تمامًا (أو "مسطحة")، ولكن يجب أن تقع دائمًا ضمن  نطاق من +0 إلى -3 ديسيبل. يشير أحد المصادر [ 14 ] إلى وجود تأثير ملحوظ على دقة قياسات الجهد عند 20% فقط من عرض النطاق الترددي المحدد. تتضمن مواصفات بعض راسمات الإشارة نطاق تفاوت أضيق ضمن عرض النطاق الترددي المحدد.

تتمتع المجسات أيضًا بحدود نطاق ترددي، ويجب اختيارها واستخدامها للتعامل مع الترددات المطلوبة بشكل صحيح. وللحصول على استجابة أكثر استواءً، يجب "تعويض" معظم المجسات (وهو تعديل يتم باستخدام إشارة اختبار من راسم الإشارة) لمراعاة مفاعلة كابل المجس.

ومن المواصفات الأخرى ذات الصلة زمن الصعود . وهو الزمن المستغرق بين 10% و90% من أقصى استجابة للسعة عند الحافة الأمامية للنبضة. ويرتبط بعرض النطاق الترددي تقريبًا بالعلاقة التالية:

عرض النطاق الترددي بالهرتز × زمن الصعود بالثواني = 0.35. [ 15 ]

على سبيل المثال، سيكون لجهاز راسم الإشارة الذي يبلغ زمن صعوده 1 نانوثانية نطاق ترددي يبلغ 350  ميجاهرتز.

في الأجهزة التناظرية، يكون عرض نطاق راسم الإشارة محدودًا بواسطة مضخمات الإشارة الرأسية وشاشة العرض أو أي نظام عرض فرعي آخر. أما في الأجهزة الرقمية، فيُعدّ معدل أخذ العينات لمحول الإشارة التناظرية إلى الرقمية (ADC) عاملًا مهمًا، ولكن عرض النطاق التناظري المُعلن (وبالتالي عرض النطاق الإجمالي للجهاز) يكون عادةً أقل من تردد نايكويست لمحول الإشارة التناظرية إلى الرقمية . ويعود ذلك إلى قيود في مضخم الإشارة التناظرية، أو التصميم المُتعمّد لمرشح منع التداخل الذي يسبق محول الإشارة التناظرية إلى الرقمية، أو كليهما.

بالنسبة لجهاز راسم الإشارة الرقمي، يُنصح عمومًا بأن يكون معدل أخذ العينات المستمر عشرة أضعاف أعلى تردد مطلوب تحليله؛ فعلى سبيل المثال،  يُناسب معدل 20 ميجا عينة/ثانية قياس الإشارات التي تصل إلى حوالي 2  ميجاهرتز. وهذا يسمح بتصميم مرشح منع التداخل بنقطة  انخفاض 3 ديسيبل عند 2  ميجاهرتز وقطع فعال عند 10  ميجاهرتز (تردد نايكويست)، مما يتجنب تشوهات مرشح "الجدار الصلب" شديد الانحدار .

يمكن لجهاز راسم الإشارة ذي أخذ العينات عرض إشارات بتردد أعلى بكثير من معدل أخذ العينات إذا كانت الإشارات متكررة تمامًا أو شبه متكررة. ويتم ذلك بأخذ عينة واحدة من كل تكرار متتالٍ لشكل الموجة المدخلة، حيث تكون كل عينة بفاصل زمني متزايد عن حدث التشغيل. ثم يُعرض شكل الموجة من هذه العينات المجمعة. تُعرف هذه الآلية باسم "أخذ العينات المكافئ زمنيًا". [ 16 ] يمكن لبعض أجهزة راسم الإشارة العمل إما في هذا الوضع أو في وضع "الوقت الحقيقي" الأكثر شيوعًا، حسب اختيار المستخدم.

فاصل الموجة وفاصل أخذ العينات

في أجهزة راسم الإشارة الرقمية، تُعرَّف فترة الموجة بأنها الفاصل الزمني بين نقطتين متجاورتين في الموجة المعروضة، بينما تُعرَّف فترة أخذ العينات بأنها الفاصل الزمني بين العينات المجمعة المتجاورة (أي 1 / تردد أخذ العينات)، وعادةً ما تكون فترة الموجة أطول من فترة أخذ العينات. [ 17 ] بعبارة أخرى، الموجة المعروضة هي تجميع للعينات المجمعة (على سبيل المثال، كل نقطة معروضة هي المتوسط ​​لكل فترة موجة).

ميزات أخرى

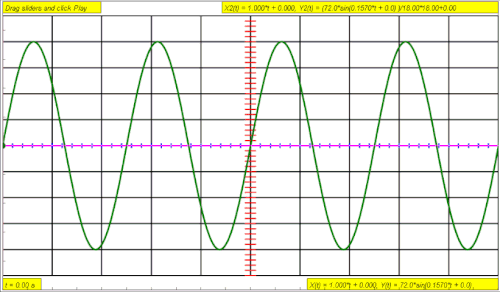

نموذج حاسوبي لمسح راسم الإشارة

تحتوي بعض أجهزة راسم الإشارة على مؤشرات . وهي عبارة عن خطوط يمكن تحريكها على الشاشة لقياس الفاصل الزمني بين نقطتين، أو الفرق بين جهدين. في بعض أجهزة راسم الإشارة القديمة، كان يتم ببساطة تفتيح الرسم البياني في المواقع المتحركة. وتُعد هذه المؤشرات أكثر دقة من التقديرات البصرية التي تعتمد على خطوط الشبكة. [ 18 ] [ 19 ]

تتضمن أجهزة راسم الإشارة العامة عالية الجودة إشارة معايرة لضبط تعويض مجسات الاختبار؛ وهي (غالباً)  إشارة موجة مربعة بتردد 1 كيلوهرتز ذات جهد ذروة إلى ذروة محدد، متوفرة عند طرف اختبار على اللوحة الأمامية. كما تحتوي بعض أجهزة راسم الإشارة الأفضل على حلقة مربعة الشكل لفحص وضبط مجسات التيار.

أحيانًا يرغب المستخدم في رؤية حدث نادر الحدوث. ولرصد هذه الأحداث، تحتفظ بعض أجهزة راسم الإشارة - التي تُسمى أجهزة راسم الإشارة التخزينية - بآخر مسح على الشاشة. وقد تحقق ذلك في الأصل باستخدام أنبوب أشعة كاثودية خاص، وهو أنبوب تخزيني ، يحتفظ بصورة حتى الأحداث القصيرة جدًا لفترة طويلة.

تستطيع بعض أجهزة راسم الإشارة الرقمية المسح بسرعة تصل إلى مرة واحدة في الساعة، محاكيةً بذلك مسجل البيانات الشريطية . أي أن الإشارة تتحرك عبر الشاشة من اليمين إلى اليسار. معظم أجهزة راسم الإشارة المزودة بهذه الخاصية تنتقل من وضع المسح إلى وضع الشريط البياني بمعدل مسح واحد كل عشر ثوانٍ تقريبًا. وذلك لأنه في حال عدم القيام بذلك، سيبدو الجهاز معطلاً: فهو يجمع البيانات، لكن لا يمكن رؤية النقطة.

تستخدم جميع نماذج راسمات الإشارة الحالية، باستثناء أبسطها، تقنية أخذ عينات الإشارة الرقمية في أغلب الأحيان. تُغذّي العينات محولات تناظرية-رقمية سريعة، وبعد ذلك تتم جميع عمليات معالجة الإشارة (وتخزينها) رقميًا.

تستوعب العديد من أجهزة راسم الإشارة وحدات إضافية لأغراض مختلفة، على سبيل المثال،  مكبرات صوت عالية الحساسية ذات نطاق ترددي ضيق نسبيًا، ومكبرات صوت تفاضلية، ومكبرات صوت بأربعة قنوات أو أكثر، ومكونات إضافية لأخذ العينات للإشارات المتكررة ذات التردد العالي جدًا، ومكونات إضافية لأغراض خاصة، بما في ذلك محللات الطيف الصوتي/فوق الصوتي، وقنوات ذات جهد إزاحة مستقر ومقترنة مباشرة ذات كسب عالٍ نسبيًا.

أمثلة على الاستخدام

أشكال ليساجو على راسم الإشارة، مع  فرق طور 90 درجة بين مدخلات x و y

يُعدّ تشخيص أعطال الأجهزة الإلكترونية من أكثر استخدامات راسم الإشارة شيوعًا . فعلى سبيل المثال، عندما يُظهر مقياس الفولتية جهدًا غير متوقع تمامًا، قد يكشف راسم الإشارة أن الدائرة الكهربائية تتذبذب. وفي حالات أخرى، يكون الشكل الدقيق للنبضة أو توقيتها مهمًا.

في جهاز إلكتروني، على سبيل المثال، يمكن فحص الوصلات بين المراحل (مثل الخلاطات الإلكترونية ، والمذبذبات الإلكترونية ، والمضخمات ) بحثًا عن الإشارة المتوقعة، باستخدام جهاز راسم الإشارة كأداة بسيطة لتتبع الإشارة. إذا كانت الإشارة المتوقعة غائبة أو غير صحيحة، فهذا يعني أن إحدى المراحل السابقة في الدائرة الإلكترونية لا تعمل بشكل صحيح. وبما أن معظم الأعطال تحدث بسبب عطل في أحد المكونات، فإن كل قياس يمكن أن يُظهر أن بعض مراحل الجهاز المعقد إما تعمل بشكل صحيح، أو أنها على الأرجح لم تكن سبب العطل.

بمجرد تحديد المرحلة المعيبة، يمكن للفني الماهر عادةً تحديد المكون المعطل بدقة من خلال فحص إضافي. بعد استبدال المكون، يمكن إعادة تشغيل الجهاز، أو على الأقل تحديد العطل التالي. يُعد هذا النوع من استكشاف الأعطال شائعًا في أجهزة  استقبال الراديو والتلفزيون، بالإضافة إلى مكبرات الصوت، ولكنه قد ينطبق أيضًا على أجهزة مختلفة تمامًا مثل محركات القيادة الإلكترونية.

يُستخدم هذا الجهاز أيضًا لفحص الدوائر المصممة حديثًا. غالبًا ما تتعطل الدوائر المصممة حديثًا بسبب أخطاء في التصميم، أو مستويات جهد غير مناسبة، أو تشويش كهربائي، وما إلى ذلك. تعمل الإلكترونيات الرقمية عادةً بإشارة ساعة، لذا فإن جهاز راسم الإشارة ثنائي المسار، الذي يُظهر كلاً من إشارة الساعة وإشارة اختبار تعتمد عليها، يُعد مفيدًا. كما تُساعد أجهزة راسم الإشارة التخزينية في رصد الأحداث الإلكترونية النادرة التي تُسبب خللًا في التشغيل.

تُستخدم أجهزة راسم الإشارة غالبًا أثناء تطوير البرمجيات في الوقت الفعلي للتحقق، من بين أمور أخرى، من المواعيد النهائية الفائتة وأسوأ حالات زمن الاستجابة. [ 20 ]

صور توضح كيفية الاستخدام

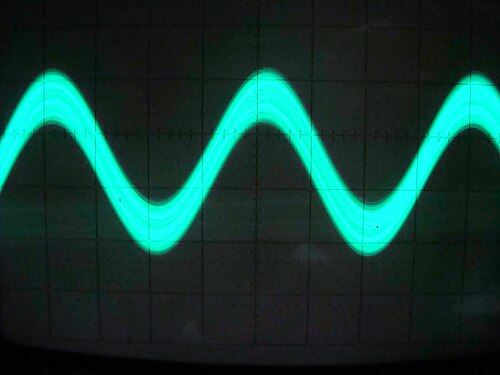

الاستخدام في السيارات

ظهرت أجهزة راسم الإشارة (الأوسيلوسكوب) لأول مرة في سبعينيات القرن الماضي لتحليل أنظمة الإشعال، وأصبحت اليوم أداةً أساسيةً في ورش العمل لاختبار الحساسات وإشارات الخرج في أنظمة إدارة المحركات الإلكترونية ، وأنظمة الكبح والثبات . ويمكن لبعض أجهزة راسم الإشارة تشغيل وفك تشفير رسائل ناقل البيانات التسلسلي، مثل ناقل CAN المستخدم بكثرة في تطبيقات السيارات.

برمجة

توفر العديد من أجهزة راسم الإشارة اليوم واجهة خارجية واحدة أو أكثر للسماح بالتحكم عن بعد في الجهاز بواسطة برامج خارجية. وتشمل هذه الواجهات (أو ناقلات البيانات) GPIB ، وإيثرنت ، ومنفذ تسلسلي ، و USB ، و Wi-Fi .

الأنواع والنماذج

يُقدّم القسم التالي ملخصًا موجزًا ​​للأنواع والنماذج المختلفة المتاحة. للاطلاع على مناقشة مفصلة، ​​يُرجى الرجوع إلى المقالة الأخرى.

جهاز راسم الذبذبات الكاثودي (CRO)

مثال على شكل ليساجو في راسم الإشارة التناظري، يوضح العلاقة التوافقية بين دورة تذبذب أفقية واحدة وثلاث دورات تذبذب رأسية.
بالنسبة للتلفزيون التناظري ، يمكن استخدام راسم الإشارة التناظري كمقياس متجه لتحليل خصائص الإشارة المعقدة، مثل عرض أشرطة ألوان SMPTE هذا .

كان النوع الأقدم والأبسط من راسم الإشارة يتكون من أنبوب أشعة الكاثود، ومضخم رأسي ، وقاعدة زمنية، ومضخم أفقي، ومصدر طاقة . وتُسمى هذه الأنواع الآن "راسمات الإشارة التناظرية" لتمييزها عن "راسمات الإشارة الرقمية" التي شاعت في التسعينيات وما بعدها.

لا تتضمن أجهزة راسم الإشارة التناظرية بالضرورة شبكة مرجعية معايرة لقياس حجم الموجات، وقد لا تعرض الموجات بالشكل التقليدي لقطعة مستقيمة تتحرك من اليسار إلى اليمين. بدلاً من ذلك، يمكن استخدامها لتحليل الإشارات من خلال إدخال إشارة مرجعية على أحد المحاور وإشارة القياس على المحور الآخر. بالنسبة لإشارة مرجعية وإشارة قياس متذبذبة، ينتج عن ذلك نمط حلقي معقد يُعرف باسم شكل ليساجو . يمكن تفسير شكل المنحنى لتحديد خصائص إشارة القياس بالنسبة للإشارة المرجعية، وهو مفيد عبر نطاق واسع من ترددات التذبذب.

راسم إشارة ثنائي الشعاع

يستطيع راسم الإشارة التناظري ثنائي الحزمة عرض إشارتين في آنٍ واحد. حيث تقوم شاشة CRT ثنائية الحزمة بتوليد شعاعين منفصلين وتوجيههما. ويمكن لراسمات الإشارة التناظرية متعددة المسارات محاكاة عرض ثنائي الحزمة باستخدام تقنية التقطيع والمسح المتناوب، إلا أن هذه الميزات لا توفر عرضًا متزامنًا. (توفر راسمات الإشارة الرقمية في الوقت الحقيقي نفس مزايا راسم الإشارة ثنائي الحزمة، ولكنها لا تتطلب شاشة عرض ثنائية الحزمة). أما عيوب راسم الإشارة ثنائي المسار فتتمثل في عدم قدرته على التبديل السريع بين المسارات، وعدم قدرته على رصد حدثين عابرين سريعين. بينما يتجنب راسم الإشارة ثنائي الحزمة هذه المشاكل.

راسم إشارة تخزين تناظري

تُعدّ خاصية تخزين الإشارة ميزة إضافية متوفرة في بعض أجهزة قياس الإشارات التناظرية؛ حيث كانت تستخدم شاشات CRT ذات خاصية التخزين المباشر. تسمح هذه الخاصية ببقاء نمط الإشارة، الذي يتلاشى عادةً في جزء من الثانية، على الشاشة لعدة دقائق أو أكثر. ويمكن بعد ذلك تفعيل دائرة كهربائية عمدًا لتخزين الإشارة ومسحها من الشاشة.

راسمات الذبذبات الرقمية

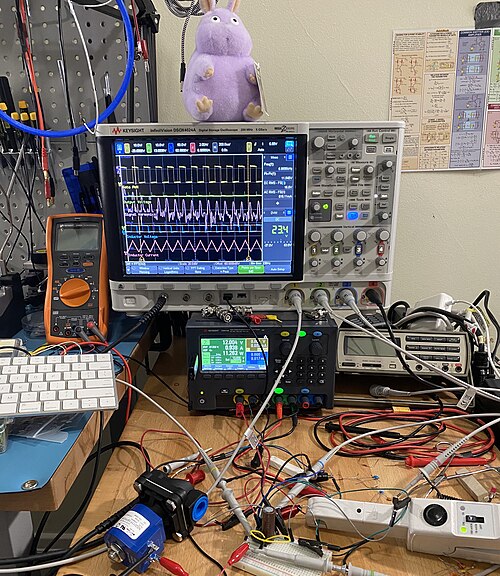

جهاز راسم الإشارة الرقمي رباعي القنوات قيد التشغيل
جهاز راسم إشارة رقمي رباعي القنوات لمراقبة محول رفع الجهد

بينما تستخدم الأجهزة التناظرية جهودًا متغيرة باستمرار، تستخدم الأجهزة الرقمية أرقامًا تُشير إلى عينات من الجهد. في حالة راسمات الإشارة الرقمية، يقوم محول تناظري رقمي (ADC) بتحويل الجهود المقاسة إلى معلومات رقمية.

يُعدّ راسم الإشارة الرقمي التخزيني، أو DSO اختصارًا، النوع القياسي من راسمات الإشارة اليوم لمعظم التطبيقات الصناعية، وذلك بفضل انخفاض تكلفة راسمات الإشارة للمبتدئين حتى بالنسبة للهواة. فهو يستبدل طريقة التخزين الكهروستاتيكي في راسمات الإشارة التناظرية التخزينية بذاكرة رقمية، والتي تخزن بيانات العينات طالما دعت الحاجة دون تدهور، وتعرضها دون مشاكل السطوع التي تُعاني منها شاشات CRT التخزينية. كما يسمح بمعالجة معقدة للإشارة بواسطة دوائر معالجة الإشارات الرقمية عالية السرعة . [ 1 ]

يقتصر جهاز راسم الإشارة الرقمي القياسي على التقاط الإشارات ذات نطاق ترددي أقل من نصف معدل أخذ العينات لمحول الإشارة التناظرية إلى الرقمية (يُسمى حد نايكويست ). يوجد نوع آخر من راسم الإشارة الرقمي يُسمى راسم الإشارة الرقمي لأخذ العينات ، والذي يمكنه تجاوز هذا الحد لأنواع معينة من الإشارات، مثل إشارات الاتصالات عالية السرعة، حيث يتكون شكل الموجة من نبضات متكررة. يقوم هذا النوع من راسم الإشارة الرقمي بأخذ عينات بتردد أقل بكثير من حد نايكويست، ثم يستخدم معالجة الإشارات لإعادة بناء صورة مركبة لنبضة نموذجية. [ 21 ]

راسمات الإشارة المختلطة

يُشبه محلل المنطق راسم الإشارة، لكنه يُظهر لكل إشارة دخل مستوى المنطق فقط دون شكل الموجة التناظرية. أما راسم الإشارة المختلط (MSO) فيحتوي على نوعين من المدخلات: عدد قليل من القنوات التناظرية (عادةً قناتان أو أربع)، وعدد أكبر من القنوات المنطقية (عادةً ست عشرة قناة). يُتيح هذا النوع من الراسم إمكانية ربط الإشارات التناظرية والمنطقية بدقة زمنية عالية، مما يُوفر ميزة واضحة مقارنةً باستخدام راسم إشارة ومحلل منطق منفصلين. عادةً، تُجمع القنوات المنطقية وتُعرض كحافلة، حيث تُعرض قيمة كل حافلة في أسفل الشاشة بنظام العد الست عشري أو الثنائي. في معظم أجهزة راسم الإشارة المختلط، يُمكن ضبط إشارة التشغيل على كلٍ من القنوات التناظرية والمنطقية.

راسمات الذبذبات متعددة المجالات

جهاز راسم الإشارة المختلط (MDO) هو جهاز راسم إشارة مزود بمدخل ترددات لاسلكية إضافي يُستخدم حصريًا لوظيفة تحليل الطيف القائمة على تحويل فورييه السريع (FFT ). غالبًا ما يوفر هذا المدخل نطاق ترددي أعلى من قنوات الإدخال التناظرية التقليدية. وهذا على عكس وظيفة تحويل فورييه السريع في أجهزة راسم الإشارة الرقمية التقليدية، التي تستخدم المدخلات التناظرية العادية.

تسمح بعض وحدات MDO بالربط الزمني للأحداث في المجال الزمني (مثل حزمة بيانات تسلسلية محددة) مع الأحداث التي تحدث في مجال التردد (مثل عمليات الإرسال بترددات الراديو).

أجهزة راسم الإشارة المحمولة باليد

تُعد أجهزة راسم الإشارة المحمولة مفيدة في العديد من تطبيقات الاختبار والخدمة الميدانية. واليوم، عادةً ما يكون جهاز راسم الإشارة المحمول جهازًا رقميًا لأخذ العينات ، يستخدم شاشة عرض بلورية سائلة .

تحتوي العديد من أجهزة راسم الإشارة المحمولة والمكتبية على جهد مرجعي أرضي مشترك لجميع قنوات الإدخال. عند استخدام أكثر من قناة قياس في الوقت نفسه، يجب أن يكون لجميع إشارات الإدخال نفس الجهد المرجعي، ويكون المرجع الافتراضي المشترك هو "الأرض". في حال عدم وجود مضخم أولي تفاضلي أو عازل إشارة خارجي، فإن راسم الإشارة المكتبي التقليدي هذا غير مناسب للقياسات العائمة. (أحيانًا، يقوم مستخدم راسم الإشارة بفصل دبوس التأريض في سلك الطاقة الخاص بجهاز راسم الإشارة المكتبي في محاولة لعزل الإشارة المشتركة عن الأرض. هذه الممارسة غير موثوقة لأن السعة الطفيلية الكاملة لهيكل الجهاز تتصل بالدائرة. كما أن قطع وصلة التأريض الآمنة يشكل خطرًا، وتحذر كتيبات التعليمات بشدة من القيام بذلك.)

تحتوي بعض طرازات راسم الإشارة على مداخل معزولة، حيث لا تكون أطراف مستوى الإشارة المرجعية متصلة ببعضها. يمكن استخدام كل قناة إدخال لإجراء قياس "عائم" بمستوى إشارة مرجعية مستقل. يمكن إجراء القياسات دون ربط أحد طرفي مدخل راسم الإشارة بالإشارة المشتركة للدائرة أو بالأرضي.

يتم تصنيف العزل المتاح على النحو الموضح أدناه:

فئة الجهد الزائدجهد التشغيل (القيمة الفعالة للتيار المتردد/المستمر بالنسبة للأرضي)ذروة الجهد اللحظي (مكررة 20 مرة)مقاومة الاختبار
الفئة الأولى600  فولت2500  فولت30  أوم
الفئة الأولى1000  فولت4000  فولت30  أوم
الفئة الثانية600  فولت4000  فولت12  أوم
الفئة الثانية1000  فولت6000  فولت12  أوم
الفئة الثالثة600  فولت6000  فولت2  أوم

أجهزة راسم الإشارة القائمة على الحاسوب الشخصي

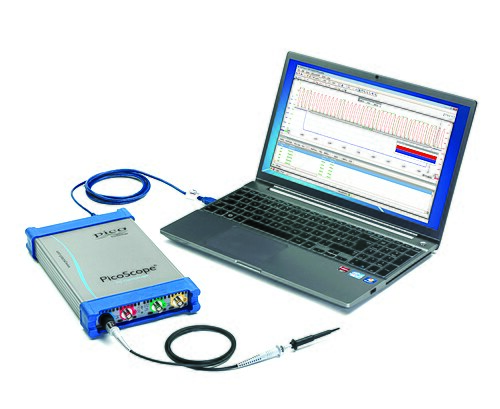

جهاز راسم الإشارة الرقمي PicoScope 6000 الذي يعمل بنظام الكمبيوتر الشخصي، ويستخدم جهاز كمبيوتر محمول للعرض والمعالجة.

تعتمد بعض أجهزة راسم الإشارة الرقمية على منصة حاسوب لعرض البيانات والتحكم بها. قد يكون ذلك على شكل راسم إشارة مستقل مزود بمنصة حاسوب داخلية (لوحة أم للحاسوب)، أو على شكل راسم إشارة خارجي يتصل عبر منفذ USB أو شبكة محلية ( LAN) بجهاز حاسوب أو حاسوب محمول منفصل.

تُعدّ العديد من الأجهزة المستخدمة في مختلف المجالات التقنية عبارة عن راسمات إشارة (أوسيلوسكوبات) مزودة بمداخل ومعايرة وتحكم ومعايرة شاشة، وغيرها، مُخصصة ومُحسّنة لتطبيق مُحدد. ومن أمثلة هذه الأجهزة القائمة على راسمات الإشارة: أجهزة مراقبة شكل الموجة لتحليل مستويات الفيديو في الإنتاجات التلفزيونية ، والأجهزة الطبية مثل أجهزة مراقبة الوظائف الحيوية وأجهزة تخطيط القلب الكهربائي وتخطيط الدماغ الكهربائي. وفي مجال إصلاح السيارات، يُستخدم محلل الإشعال لعرض أشكال موجات الشرارة لكل أسطوانة. جميع هذه الأجهزة هي في الأساس راسمات إشارة، تؤدي المهمة الأساسية المتمثلة في عرض التغيرات في إشارة دخل واحدة أو أكثر بمرور الوقت على شاشة عرض ثنائية الأبعاد (X - Y) .

تقوم أجهزة أخرى بتحويل نتائج قياساتها إلى إشارة كهربائية متكررة، وتتضمن راسم إشارة كعنصر عرض. تشمل أنظمة القياس المعقدة هذه محللات الطيف ، ومحللات الترانزستور، ومقاييس الانعكاس الزمني (TDR). على عكس راسم الإشارة، تقوم هذه الأجهزة بتوليد إشارة تحفيزية أو مسح معلمات القياس تلقائيًا.

انظر أيضاً

مراجع

  1. 1 2 3 4 كولاراتنا، نيهال (2003)، "أساسيات راسمات الذبذبات"، الأجهزة الرقمية والتناظرية: الاختبار والقياس ، مؤسسة الهندسة والتكنولوجيا، ص 165-208 ، ISBN  978-0-85296-999-1
  2. كيف يتم استخدام راسم الذبذبات الكاثودي في صيانة الراديو مؤرشف في 24-05-2013 في آلة Wayback ، المعهد الوطني للراديو (1943)
  3. "جهاز راسم الذبذبات الكاثودي 274A، مختبرات دومونت، ألين ب" (بالألمانية). Radiomuseum.org. مؤرشف من الأصل بتاريخ 3 فبراير 2014. تم الاطلاع عليه بتاريخ 15 مارس 2014 .
  4. مارتون، ل. (1980). "فرديناند براون: سلف منسي" . في سوسكيند، تشارلز (محرر). التطورات في الإلكترونيات وفيزياء الإلكترون . المجلد 50. دار النشر الأكاديمية. ص. CRT. ISBN   978-0-12-014650-5أُرشف من الأصل بتاريخ 2014-05-03. يظهر لأول مرة في ورقتين بحثيتين لاحقتين لزينك (1899 أ، ب).
  5. تُعدّ قيمة 20 بيكوفاراد قيمة نموذجية لنطاقات تردد أجهزة راسم الإشارة حول 100 ميجاهرتز؛ على سبيل المثال، تبلغ مقاومة دخل جهاز Tektronix 7A26 بتردد 200 ميجاهرتز 1 ميجا أوم و22 بيكوفاراد. ( Tektronix (1983 ، ص 271) ؛ انظر أيضًا Tektronix (1998 ، ص 503) ، "نموذج نموذجي لمسبار سلبي عالي المقاومة 10×"). تستخدم أجهزة راسم الإشارة ذات نطاقات التردد المنخفضة سعات أعلى؛تبلغ مقاومة دخل جهاز Tektronix 7A22 بتردد 1 ميجاهرتز 1ميجا أوم و47بيكوفاراد. ( Tektronix 1983 ، ص 272-273). تستخدم أجهزة راسم الإشارة ذات نطاقات التردد الأعلى سعات أصغر.تبلغ مقاومة دخل جهاز Tektronix TDS510A بتردد 500 ميجاهرتز 1ميجا أوم و10بيكوفاراد. ( تيكترونيكس 1998 ، ص 78)
  6. صُممت المجسات لمقاومة دخل محددة. تحتوي على تعديلات تعويضية بنطاق محدود، لذا لا يمكن استخدامها غالبًا مع مقاومات دخل مختلفة.
  7. الزواج وروبرج (1969)
  8. كوبي وبوليتس (1959)
  9. تيكترونيكس (1983 ، ص 426) ؛ تدعي تيكترونيكس أنكابل المحور المقاوم بتردد 300 ميجاهرتز عند 30بيكوفاراد لكل متر؛ يحتوي المخطط على 5 تعديلات.
  10. زيدلهاك ووايت (1970)
  11. جونز، ديفيد. "شرح تثبيت إشارة التذبذب على راسم الإشارة" . مدونة EEV. مؤرشف من الأصل في 28 يناير 2013. تم الاطلاع عليه في 30 ديسمبر 2012 .
  12. ^ نوسويتز ، دان (2008-11-08). ""لعبة التنس لشخصين"، أول لعبة فيديو رسومية في العالم . ريترومودو . جيزمودو . مؤرشف من الأصل بتاريخ 7 ديسمبر 2008. تم الاطلاع عليه بتاريخ 9 نوفمبر 2008 .
  13. "فيديو مركب على راسم إشارة تناظري باستخدام XYZ"، w2aew، 3 مايو 2012، يوتيوب
  14. 1 2 ويبستر، جون ج. (1999). دليل القياس والأجهزة والمستشعرات ( طبعة مصورة). سبرينغر. ص 37-24 . ISBN   978-3540648307.
  15. سبيتزر، فرانك؛ هاوارث، باري (1972)، مبادئ الأجهزة الحديثة ، نيويورك: هولت، راينهارت ووينستون، ص 119، ISBN  0-03-080208-3
  16. "مذبذب أخذ العينات المكافئ مقابل مذبذب الوقت الحقيقي" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 2015-04-02 . تم الاطلاع عليه بتاريخ 2015-03-20 .
  17. هورويتز، بول؛ هيل، وينفيلد (2015). "O.2.1 ما المختلف؟". فن الإلكترونيات (الطبعة الثالثة وطبعة كيندل ). مطبعة جامعة كامبريدج. ISBN  978-0-521-80926-9.
  18. هيكمان، إيان (2001). راسمات الذبذبات . نيونس . ص 4، 20. ISBN  0-7506-4757-4تم الاطلاع عليه بتاريخ 15 يناير 2022 .
  19. هيريس، ديفيد (2020). راسمات الذبذبات: دليل للطلاب والمهندسين والعلماء . سبرينغر ساينس + بيزنس ميديا . ص 120-121 . doi : 10.1007/978-3-030-53885-9 . ISBN  978-3-030-53885-9. S2CID 226749445 .
  20. مارشيسوتي، م.؛ ميغلياردي، م.؛ بوديستا، ر. (2006). "تحليل قائم على القياس لاستجابة نواة لينكس" . المؤتمر الدولي السنوي الثالث عشر وورشة العمل لهندسة الأنظمة الحاسوبية (ECBS'06) التابع لمعهد مهندسي الكهرباء والإلكترونيات . الصفحات 10-408. doi : 10.1109/ECBS.2006.9 . ISBN  0-7695-2546-6S2CID 15440587 عبر ResearchGate .
  21. غرين، ليزلي (21 يونيو 2001)، "نظريات التشابه: أخذ عينات جزئية عملي للمهندسين الخبراء" ، EDN ، مؤرشف من الأصل في 20 يونيو 2013 ، تم استرجاعه في 11 أكتوبر 2012
  • براءة الاختراع الأمريكية رقم 2883619 ، كوبي، جون ر. وبوليتس ، ويليام ج.، "مسبار كهربائي"، نُشرت في 21 أبريل 1959
  • تيكترونيكس (1983)، منتجات تيك ، تيكترونيكس
  • تيكترونيكس (1998)، كتالوج منتجات القياس 1998/1999 ، تيكترونيكس
  • ويدلوك، بروس د.؛ روبرج، جيمس ك. (1969)، المكونات الإلكترونية والقياسات ، برنتيس هول، ص 150-152 ، رمز Bibcode : 1969ecm..book.....W ، ISBN  0-13-250464-2
  • براءة الاختراع الأمريكية رقم 3532982 ، زيدلهاك، دونالد ف. ووايت ، ريتشارد ك.، "دائرة إنهاء خط النقل"، نُشرت في 6 أكتوبر 1970
