مكونات محركات الطائرات النفاثة

تتناول هذه المقالة مكونات وأنظمة محركات الطائرات النفاثة. وتستخدم مثالين: النوع الأكثر شيوعًا بين عامة الناس، وهو محرك الطائرات المدنية الحديثة، ومحرك الاحتراق اللاحق العسكري. وتشكل هذه المكونات والأنظمة ما يُعرف بالمحرك الأساسي. [ 1 ]
يحتوي المقال أيضاً على قسم حول مداخل الهواء. على الرغم من أن مدخل الهواء ليس جزءاً من المحرك، إلا أن المحرك يعتمد عليه للمساعدة في منع تذبذب ضغط الضاغط (عن طريق تقليل تشوه مدخل الهواء)، ولإعطاء دفعة ضغط للمحرك مما يقلل من استهلاكه للوقود (عن طريق تحويل السرعة النسبية للهواء القادم إلى ضغط).
يذكر المقال أيضًا غطاء المحرك لأن الجزء الخارجي من محرك الطائرة يجب أن يكون انسيابيًا بحيث يتم فقدان أقل قدر ممكن من قوة الدفع بسبب مقاومة الهواء المتدفق حول المحرك.
نظرة عامة على مكونات محرك الطائرة الحديثة


تُحاط محركات الطائرات التجارية بكبسولة انسيابية تسمى الحاضنة، والتي تتدلى أسفل الجناح أو، في الطائرات الأصغر حجماً، على جانب الطائرة خلف الجناح.
يُعدّ مولد الغاز (المعروف أيضًا باسم القلب) الجزءَ الأساسي في المحرك، إذ يحتاج كل محرك توربيني غازي إليه (ويتكون من ثلاثة أجزاء: الضاغط، وغرفة الاحتراق، والتوربين). [ 2 ] كانت المحركات النفاثة المبكرة (التوربينية النفاثة) عبارة عن مولد غاز فقط، إلى أن أُضيفت إليها أجزاء أخرى لتقليل استهلاك الوقود. أُضيف في المقدمة مروحة، وفي الخلف توربين آخر، وكلاهما متصلان بعمود يمر عبر منتصف مولد الغاز (ويُعرف هذا النوع باسم المحرك النفاث المروحي، أو محرك الالتفاف، أو المحرك التوربيني المروحي).
بالنسبة لراكب الطائرة، يكون مولد الغاز بعيدًا عن الأنظار في منتصف المحرك، وكل ما يمكن رؤيته من المحرك نفسه هو المروحة في الأمام والتوربين الخاص بالمروحة في الخلف داخل فوهة المحرك.
المكونات الرئيسية

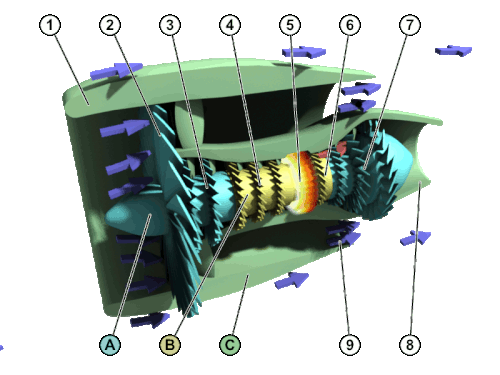

تُظهر "الرسم التخطيطي لمحرك توربيني مروحي ذي نسبة تجاوز عالية" المكونات الرئيسية لمحرك طائرة ركاب. ويُعرف هذا المحرك بأنه ثنائي المحور. ويُطلق مصطلح "المحور" على الدوّار الكامل الذي يتكون من الضاغط والتوربين وعمود التوصيل. [ 3 ]
- مدخل الهواء - لا يُعدّ جزء قصير من مجرى الهواء أمام المروحة جزءًا من المحرك (بل يأتي مع غطاء المحرك)، ولكنه ضروري للمروحة لضمان انسيابية تدفق الهواء الداخل إليها (دون تشوّه كبير). ويضمن ذلك وجود حافة دائرية عند مدخل الهواء.
- المروحة - الجزء الأول من المحرك هو المروحة. وهي عبارة عن ضاغط يرفع ضغط الهواء الداخل إلى المحرك بمقدار ضئيل (حوالي نصف ضغط جوي). يخرج معظم الهواء المار عبر المروحة من المحرك عند فوهة المروحة. أما الكمية المتبقية فتذهب إلى ضاغط الضغط المنخفض، ثم إلى مولد الغاز (الذي يتكون من ضاغط الضغط العالي، وغرفة الاحتراق، وتوربين الضغط العالي).

- فوهة المروحة - هي المنطقة اللازمة لضغط الهواء عكسيًا لتشغيل المروحة بكفاءة كضاغط. [ 4 ] في الوقت نفسه، تعمل الفوهة على تسريع تدفق هواء المروحة عند خروجه من قناة التجاوز. [ 5 ] [ 6 ]
- ضاغط الضغط المنخفض - يمر الهواء عبر المروحة بالقرب من محورها (مع ارتفاع طفيف في الضغط) ثم يمر عبر ضاغط الضغط المنخفض مع ارتفاع إضافي في الضغط. يُعرف هذا الهواء بالهواء الأساسي، وهو يُعطي دفعة ضغط لمولد الغاز.
- مولد الغاز - يقع مولد الغاز بين المروحة والتوربين، حيث يُحرق الوقود وتُحوّل طاقته إلى الهواء المار عبر غرفة الاحتراق. يتكون مولد الغاز من ضاغط ضغط عالٍ ، وغرفة احتراق (يُحرق الوقود فيها باستمرار بعد إشعاله الأولي عند بدء تشغيل المحرك)، وتوربين ضغط عالٍ . يُعدّ الضاغط ضروريًا لأن الوقود يجب أن يُحرق في هواء ذي ضغط عالٍ لاستخلاص أقصى طاقة منه [ 7 ] (وقد ساهم معزز الضغط المنخفض في ذلك بالفعل). أما التوربين، فهو ضروري لتشغيل الضاغط.
- توربين الضغط المنخفض - هذا هو التوربين الذي يُشغل المروحة وضاغط الضغط المنخفض. ويمكن رؤيته عند النظر إلى الجزء الخلفي من المحرك.
- فوهة القلب - هي المنطقة اللازمة لزيادة الضغط العكسي لضاغط مولد الغاز لكي يعمل بشكل صحيح كضاغط. [ 8 ] كما أنها تُسرّع تدفق القلب عند خروجه من المحرك. [ 9 ]
- غطاء المحرك - وهو عبارة عن غلاف انسيابي يحيط بالمحرك. كما أنه يشتمل على عاكس دفع هوائي مزود بأبواب مانعة ومجموعة من الريش الدوارة لتوجيه الهواء إلى الأمام للمساعدة في إبطاء الطائرة عند الهبوط.
كما يتم استخدام مكونين إضافيين مهمين في محركات الطائرات الحديثة مقارنة بترتيب البكرتين الموضح أعلاه.
- نظام تروس محرك المروحة - نظام تروس المروحة (FDGS) هو علبة تروس تخفيض كوكبية . تنتقل الطاقة من توربين الضغط المنخفض عبر التروس، وتدور المروحة بسرعة تعادل ثلث سرعة التوربين فقط، عند استخدامه في محرك برات آند ويتني PW1000G . يُعرف هذا النوع من المحركات باسم التوربين المروحي المُزوَّد بتروس . أما المحرك ثنائي البكرات، كما هو موضح أعلاه، فيُعرف باسم التوربين المروحي ذي الدفع المباشر .
- بكرة الضغط المتوسط - يتم استخدام بكرة ثالثة، تُعرف باسم بكرة الضغط المتوسط، في محرك رولز رويس ترينت .
نظرة عامة على مكونات المحرك الأسرع من الصوت الحديث

تتشابه معظم المكونات، لكن بعضها يختلف بشكل ملحوظ في المظهر، وكذلك المحرك نفسه. فالمروحة أصغر بكثير وتحتوي على أكثر من مجموعة شفرات، على سبيل المثال. لا يوجد عاكس دفع، ولكن يوجد حارق لاحق. يتم تركيب محرك واحد أو محركين في هيكل الطائرة خلف قمرة القيادة.
- مدخل الهواء - بالمقارنة بمدخل هواء الطائرات المدنية، فإن مدخل هواء الطائرات المقاتلة عبارة عن ممر منحني لأن المحرك الموجود خلف قمرة القيادة مُزاح عن مدخل الهواء. يجب منع الهواء البطيء الحركة نسبيًا على سطح الطائرة (الطبقة الحدية) من دخول مدخل الهواء. يجب إبطاء سرعة الهواء القادم من مدخل الهواء بسرعة تفوق سرعة الصوت إلى سرعة دون سرعة الصوت عند المدخل، مع الحفاظ على أكبر قدر ممكن من طاقته لزيادة الضغط اللازم للمحرك.
- المروحة - المروحة أصغر حجمًا بكثير لأن كمية الهواء التي تمر عبر قلب المحرك أقل بكثير من تلك التي تمر عبره (في محرك الطائرة، يمر عبر قلب المحرك أكثر من ثمانية أضعاف كمية الهواء). عندما تقل الحاجة إلى الهواء المتجاوز، يُعطي المحرك أفضل أداء له إذا تم ضغط الهواء المتجاوز بشكل أكبر، لذا يلزم وجود ثلاث مراحل (مرحلة واحدة فقط في محرك الطائرة).

- غرفة الاحتراق اللاحق - يتحد هواء المروحة البارد مع عادم توربين الضغط المنخفض الساخن في غرفة الاحتراق اللاحق. عند تشغيلها، يُرش الوقود ويُشعل بواسطة مشعلات (عادم التوربين ليس ساخنًا بما يكفي لذلك). يُثبّت اللهب في مكانه داخل الغاز المتدفق باستخدام مثبتات اللهب التي يمكن رؤيتها من خلال النظر إلى غرفة الاحتراق اللاحق.
- الفوهة - تتميز الفوهة بمساحة قابلة للتعديل، تزداد عند احتراق الوقود في غرفة الاحتراق اللاحق (كلما زاد الوقود، زادت المساحة). وتحافظ زيادة المساحة بما يتناسب مع الاحتراق على تشغيل المحرك بنفس كفاءة تشغيله عند إطفاء غرفة الاحتراق اللاحق (لأن تدفق الهواء عبر المحرك لم يتغير).
كيفية عمل المكونات والأنظمة
الضواغط





تتمثل وظيفة الضاغط في رفع ضغط الهواء المحيط إلى أقصى حد ممكن وفقًا لمستوى التكنولوجيا المتاحة آنذاك (كلما زاد الضغط، زادت نسبة الطاقة الموجودة في الوقود التي تنتقل إلى الهواء في غرفة الاحتراق، مما يعني تقليل هدر الوقود). [ 10 ] بالنسبة لمحرك J79 الموضح، كان الضغط 12 ضغطًا جويًا (وفقًا لمعلومات شركة جنرال إلكتريك عن الضواغط في عام 1952).
يُضغط الهواء بواسطة شفرات سريعة الحركة داخل أنبوب ضيق. يكون مخرج الأنبوب أصغر من مدخله لأن الهواء المضغوط (ذو كثافة أعلى وحجم أصغر) يشغل حيزًا أقل. يتحقق الضغط العالي عند السرعات العالية، وتكون مساحة المخرج الصغيرة مناسبة فقط لكثافة الهواء عند السرعات العالية (الحجم الصغير). عند سرعات المحرك المنخفضة، لا تضغط الشفرات الأبطأ حركةً الهواء بنفس القدر، وتكون مساحة المخرج صغيرة جدًا بحيث لا تسمح بمرور الهواء المضغوط عند السرعات المنخفضة (الحجم الأكبر). يؤثر هذا على زاوية التقاء الشفرات بالهواء القادم (انظر الشرح التالي).
تتضافر سرعة الهواء المتدفق عبر الضاغط وسرعة شفراته لتحديد زاوية هجوم الشفرات (الموضحة باستخدام مثلثات السرعة [ 11 ] )، وإذا تجاوزت هذه الزاوية حدًا معينًا، كما هو الحال في جناح الطائرة، يتوقف تدفق الهواء في الضاغط. تحدث هذه الحالة عند سرعات منخفضة للضاغط، مما يمنعه من الوصول إلى سرعته العالية وكفاءته المثلى. ثلاثة إضافات للضاغط تُمكّنه من العمل دون توقف الشفرات عند السرعات المنخفضة (انظر أدناه).

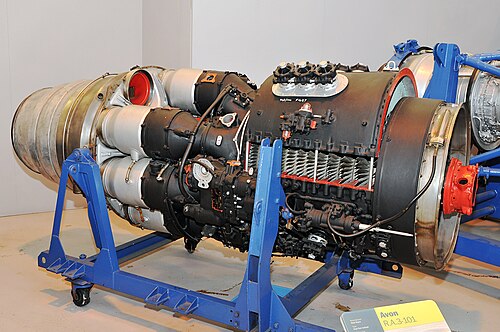

يوضح الرسم التوضيحي J79 استخدام شفرات بزاوية متغيرة في النصف الأول من الضاغط. أما الرسم التوضيحي J57 فيوضح ضاغطًا (مدمجًا بضغط 12 ضغطًا جويًا) مقسمًا إلى ضاغطين يدوران بشكل منفصل، ويعمل كلاهما بكفاءة عالية لأنهما، كلٌ على حدة، يضغطان كمية الهواء الخاصة بهما 3 أو 4 مرات فقط (3 × 4 = 12). ويوضح الرسم التوضيحي لشركة Avon مكان تسرب الهواء عند سرعات المحرك المنخفضة (ثلاثة صمامات تنفيس).
جميع هذه الأمثلة تخص محركات الطائرات النفاثة القديمة. أما المحركات الأحدث فتستخدم الحلول الثلاثة مجتمعة، كما هو موضح هنا على نموذج لمحرك الطائرة V2500.
.
غرف الاحتراق
لماذا يلزم وجود غرفة احتراق؟
يُحدد حجم الهواء مقدار الشغل اللازم لضغطه أو الناتج عن تمدده. لذا، يُمكن الحصول على شغل أكبر بعد تسخين الهواء المضغوط (نتيجةً لزيادة حجم سائل التشغيل ) عن طريق تمديده (في التوربين) مقارنةً بالشغل اللازم لضغطه. تُسخّن غرفة الاحتراق الهواء، ومع تشغيل التوربين للضاغط، يتوفر فائض لتكوين تيار دافع (أو لتشغيل توربين إضافي). [ 14 ]


يجب إبطاء تدفق الهواء الخارج من الضاغط من أجل الاحتراق.
يؤدي إبطاء تدفق الهواء إلى تقليل فقدان الضغط في غرفة الاحتراق (انخفاض فقدان الضغط، انخفاض استهلاك الوقود). كما أن انخفاض فقدان الضغط يعني حدوث الاحتراق عند ضغط أعلى، مما يزيد من كفاءة الاحتراق (انخفاض استهلاك الوقود). [ 15 ] يتباطأ تدفق الهواء الخارج من الضاغط في البداية عند دخوله حيزًا حلقيًا أكبر (انظر الصورة المرفقة لمحرك أدور). لا يزال الهواء الداخل إلى غرفة الاحتراق مع رذاذ الوقود يتحرك بسرعة كبيرة جدًا بحيث لا تسمح بتكوين لهب. لا تتحرك جبهة اللهب بسرعة كافية للبقاء داخل غرفة الاحتراق في مواجهة تدفق الهواء الداخل. لذلك، يجب إنشاء منطقة احتراق محمية ذات تدفق عكسي (باستخدام دوامة هوائية حول رذاذ الوقود وفتحات في جدار غرفة الاحتراق). يُمكّن هذا اللهب من البقاء في موقع مستقر (المنطقة الأساسية) بالقرب من فوهات الوقود، ويُشكّل مصدر اشتعال مستمر للهواء والوقود الداخلين. [ 16 ]
تبريد غرفة الاحتراق
بعد دخول الهواء اللازم للاحتراق إلى مقدمة غرفة الاحتراق، يدخل المزيد من الهواء عبر العديد من الفتحات في جدار غرفة الاحتراق لتوفير تبريد للجدار بطبقة من الهواء البارد لعزل الأسطح المعدنية التي تحتوي على حاجز حراري واقٍ. [ 17 ]
تبريد غازات الاحتراق للتوربين
بما أن التوربين لا يستطيع تحمل درجات الحرارة المتكافئة (نسبة خليط تبلغ حوالي 15:1) في منطقة الاحتراق، فإن هواء الضاغط المتبقي بعد تزويد المنطقة الأولية وفيلم تبريد الجدار، والمعروف باسم هواء التخفيف، يستخدم لتقليل درجة حرارة الغاز عند دخوله إلى التوربين إلى مستوى مقبول (يتم استخدام نسبة خليط إجمالية تتراوح بين 45:1 و130:1 [ 18 ] ).
التوربينات

لأن التوربين يتمدد من الضغط العالي إلى الضغط المنخفض، فلا وجود لما يُسمى بظاهرة التذبذب أو التوقف المفاجئ للتوربين. يحتاج التوربين إلى مراحل أقل من الضاغط. تتميز شفراته بانحناء أكبر، وتكون سرعات تيار الغاز فيه أعلى.
مع ذلك، يجب على المصممين منع انصهار شفرات التوربين وريشه في بيئة ذات درجة حرارة وإجهاد مرتفعين للغاية. ولذلك، يُستخدم غالبًا هواء التنفيس المستخرج من نظام الضغط لتبريد شفرات التوربين/ريشه داخليًا. ومن الحلول الأخرى استخدام مواد محسّنة و/أو طلاءات عازلة خاصة . يجب أن تُصمّم الأقراص بشكل خاص لتحمّل الإجهادات العالية الناتجة عن دوران الشفرات. وتساعد المواد المحسّنة على تقليل وزن الأقراص.
أنظمة التبريد
تتطلب جميع المحركات النفاثة غازًا عالي الحرارة لتحقيق كفاءة جيدة، ويتحقق ذلك عادةً عن طريق احتراق وقود الهيدروكربون أو الهيدروجين. قد تصل درجات حرارة الاحتراق في الصواريخ إلى 3500 كلفن (5841 فهرنهايت)، وهي أعلى بكثير من درجة انصهار معظم المواد، بينما تستخدم المحركات النفاثة العادية التي تعمل بالهواء درجات حرارة أقل نسبيًا.
تُستخدم أنظمة التبريد للحفاظ على درجة حرارة الأجزاء الصلبة أقل من درجة حرارة الفشل.
أنظمة الهواء
تحتوي التوربينات الغازية على نظام هواء ثانوي يُعدّ أساسياً لتشغيل المحرك. فهو يوفر هواء التبريد للتوربينات، وتدفق الهواء إلى تجاويف المحامل لمنع تسرب الزيت، وضغط التجويف لضمان أن أحمال دفع الدوار توفر عمرًا مقبولًا لمحامل الدفع.
يمر الهواء المسحوب من مخرج الضاغط حول غرفة الاحتراق ويُحقن في حافة قرص التوربين الدوار. ثم يمر هواء التبريد عبر قنوات معقدة داخل شفرات التوربين. بعد إزالة الحرارة من مادة الشفرات، يُصرّف الهواء (الذي أصبح ساخنًا نسبيًا) عبر فتحات التبريد إلى تيار الغاز الرئيسي. ويخضع هواء تبريد ريش التوربين لعملية مماثلة.
قد يكون تبريد الحافة الأمامية للشفرة صعبًا، لأن ضغط هواء التبريد داخل فتحة التبريد قد لا يختلف كثيرًا عن ضغط تيار الغاز الداخل. يتمثل أحد الحلول في تركيب غطاء على القرص، يعمل كضاغط طرد مركزي لضغط هواء التبريد قبل دخوله إلى الشفرة. حل آخر هو استخدام مانع تسرب حافة التوربين عالي الكفاءة لضغط المنطقة التي يمر عبرها هواء التبريد إلى القرص الدوار.
تُستخدم موانع التسرب لمنع تسرب الزيت، والتحكم في الهواء للتبريد، ومنع تدفقات الهواء الشارد إلى تجاويف التوربينات.
تسمح سلسلة من موانع التسرب (مثل موانع التسرب المتاهية) بتدفق كمية صغيرة من هواء التنفيس لغسل قرص التوربين لاستخلاص الحرارة، وفي الوقت نفسه، تضغط على مانع تسرب حافة التوربين لمنع دخول الغازات الساخنة إلى الجزء الداخلي من المحرك. ومن أنواع موانع التسرب الأخرى: الهيدروليكية، والفرشية، والكربونية، وغيرها.
تُستخدم كميات صغيرة من هواء التنفيس من الضاغط لتبريد العمود وأغطية التوربينات، وما إلى ذلك. كما يُستخدم بعض الهواء للحفاظ على درجة حرارة جدران غرفة الاحتراق دون المستوى الحرج. ويتم ذلك باستخدام فتحات تهوية أولية وثانوية تسمح بتغطية الجدران الداخلية للغرفة بطبقة رقيقة من الهواء، مما يمنع ارتفاع درجة الحرارة بشكل مفرط.
تعتمد درجة حرارة مخرج التوربين على الحد الأقصى لدرجة حرارته، وذلك بحسب نوع المادة المصنوع منها. كما أن خفض درجة الحرارة يمنع الإجهاد الحراري وبالتالي الأعطال. وقد تحتاج الملحقات أيضاً إلى أنظمة تبريد خاصة بها، باستخدام الهواء من الضاغط أو الهواء الخارجي.
يُستخدم الهواء الخارج من مراحل الضاغط أيضًا لتسخين المروحة، ومنع تجمد هيكل الطائرة، وتدفئة المقصورة. وتعتمد المرحلة التي يُسحب منها الهواء على الظروف الجوية عند ذلك الارتفاع.
نظام التحكم
تُتحكم محركات الطائرات النفاثة باستخدام أنظمة تحكم إلكترونية رقمية كاملة . يجب الحفاظ على قوة دفع المحرك أو تغييرها حسب رغبة الطيار عن طريق تغيير تدفق الوقود. ولكن يجب القيام بذلك دون تجاوز أي حدود قد تُلحق الضرر بالمحرك أو تتسبب في انطفاء اللهب (يجب الحفاظ على خليط قابل للاحتراق في غرف الاحتراق لمنع انطفاء اللهب بسبب نقص الوقود أو غناه). قبل تطوير أنظمة التحكم الإلكترونية في المحركات، كانت تُستخدم وحدات هيدروميكانيكية معقدة لتنفيذ هذه المتطلبات.
اشتعال
عادةً ما يوجد شمعتا إشعال في موقعين مختلفين ضمن نظام الاحتراق. تُستخدم شرارة عالية الجهد لإشعال الغازات. يُخزّن الجهد من مصدر جهد منخفض (عادةً 28 فولت تيار مستمر) مُزوّد من بطاريات الطائرة. يتراكم الجهد إلى القيمة المناسبة في مُثيرات الإشعال (المشابهة لملفات الإشعال في السيارات) ثم يُطلق على شكل شرارة عالية الطاقة. اعتمادًا على ظروف مختلفة، مثل الطيران في أمطار غزيرة، تستمر شمعة الإشعال في توفير الشرارات لمنع توقف الاحتراق في حال انطفاء اللهب. بالطبع، في حال انطفاء اللهب، يجب توفير آلية لإعادة الإشعال. هناك حد أقصى للارتفاع وسرعة الهواء التي يُمكن للمحرك عندها إعادة الإشعال بنجاح.
على سبيل المثال، يستخدم محرك General Electric F404-400 مشعلًا واحدًا لغرفة الاحتراق وآخر للحارق اللاحق؛ يشتمل نظام الإشعال الخاص بالحارق اللاحق على مستشعر لهب فوق بنفسجي لإلغاء تنشيط المشعل بعد اكتشاف اشتعاله عند الحد الأدنى من الوقود.
توفر معظم أنظمة الإشعال الحديثة طاقة كافية (20-40 كيلو فولت) لتشكل خطرًا مميتًا في حالة ملامسة شخص ما للسلك الكهربائي عند تشغيل النظام، لذا فإن التواصل بين أعضاء الفريق أمر حيوي عند العمل على هذه الأنظمة.
نظام الزيت




يُستخدم الزيت لتزييت وتبريد المحامل والتروس، ولتبريد الأسطح الداخلية لحجرات المحامل الساخنة، وللحفاظ على نظافة النظام بتمرير الزيت عبر المرشحات. كما يُستخدم كطبقة رقيقة في المحامل الرئيسية. [ 21 ]
يتم فقدان الزيت من النظام على شكل رذاذ من فتحة التهوية الخارجية (التنفس)، وعلى شكل قطرات من موانع التسرب المتسربة على أعمدة إدارة الملحقات.
وظائف النظام
المصدر: [ 22 ]
- التخزين - في خزان الزيت،
- نظام التوزيع - يزود المحامل والتروس بالزيت المضغوط، ويزيل الحرارة والحطام، ويقوم بتصفية الحطام وتبريد الزيت باستخدام الوقود والهواء الجانبي.
- عملية التنظيف - تزيل الزيت من حجرات المحامل وتعيده إلى الخزان،
- نظام التهوية - يزيل الهواء ورذاذ الزيت من حجرات المحامل، ويفصل الزيت إلى الخزان، ويطرد الهواء إلى الخارج من خلال فتحة تهوية.
- يشير إلى كمية الزيت في الخزان، وضغط الزيت، ودرجة حرارة الزيت، ووجود جزيئات على أجهزة الكشف عن الرقائق، والحطام في المرشح الذي يظهر على شكل انسداد متطور.
المسار الذي سلكته شركة النفط
يبدأ الزيت رحلته من خزان الزيت. تقوم مضخة ضغط بدفع الزيت عبر جميع الأنابيب المتجهة إلى المحامل والتروس. يندفع الزيت من فتحات صغيرة (فوهات) موجهة نحوها داخل حجراتها المغلقة (غرف أو أحواض). يعمل الزيت على تزييت وتبريد هذه الأجزاء، ثم يسخن بدوره. كما يتسرب إلى الفجوة الصغيرة المحيطة بالمحمل، حيث ينضغط عندما يحاول المحمل الحركة شعاعيًا. تعمل طبقة الزيت هذه على تخفيف حدة اهتزاز المحرك الناتج عن العمود المدعوم (في حال وجود أي اختلال في التوازن).
إن رذاذ الزيت الذي يدور حول المحمل "يرى" مسارات هروب ضيقة للغاية حول العمود حيث يمر عبر جدران الحوض، ولكن يتم إيقافه في الغالب بواسطة الهواء المتدفق (المانع للتسرب).
يُصرّف الزيت من حوض الزيت ويمرّ بمغناطيس (كاشف الرقائق) الذي يجذب أي شوائب مغناطيسية. ثم يُضخّ الزيت، مع الهواء الذي كان يحفظه في حوض الزيت، بواسطة مضخات شفط، ثم يمرّ عبر مرشح يحجز أي شوائب قد تكون موجودة.
يتم تبريد الزيت الساخن بتمريره عبر أنابيب تحتوي على وقود بارد من الجهة الأخرى (مبادل حراري للوقود/الزيت). إذا كان الزيت لا يزال ساخنًا جدًا، فإنه يمر عبر أنابيب تحتوي على هواء بارد من الجهة الأخرى (مبادل حراري للهواء/الزيت) في قناة جانبية.
يجب التخلص من هواء الغلق، مع الحرص على تقليل رذاذ الزيت قدر الإمكان. يُفصل معظم الزيت عن الهواء (بالطرد المركزي) ويعود إلى الخزان. يخرج الهواء من المحرك عبر فتحة تهوية. يُعد الزيت المتسرب من فتحة التهوية أحد عوامل استهلاك زيت المحرك. [ 23 ]
توجد فتحات التهوية على علبة التروس في محركات رولز رويس وبرات آند ويتني. يستخدم هواء التهوية عمود المروحة المجوف في محركات CFM. [ 24 ] يمر الهواء عبر مانع اللهب قبل أن يخرج من المحرك عند طرف مخروط العادم.
تُعدّ تسريبات الزيت من موانع تسرب عمود إدارة الملحقات سببًا آخر لاستهلاك الزيت. على سبيل المثال، الحد الأقصى المسموح به هو 3 قطرات في الدقيقة من موانع التسرب الكربونية.

حوض زيت مأخذ الطاقة
يحتوي أحد أحواض المحامل أيضًا على التروس (التي تسمى أحيانًا علبة التروس الداخلية) والتي تأخذ الطاقة من البكرة لتشغيل علبة تروس ملحقة على الجزء الخارجي من المحرك.
يُعدّ مأخذ الطاقة لمحرك الملحقات عبارة عن ترس مخروطي يقع تحديدًا بجوار محمل الدفع (الكرات) الخاص بالعمود لتقليل الحركة غير المرغوب فيها بالنسبة للترس المخروطي المقابل له في عمود الإدارة الشعاعي. [ 26 ]
قد يشتمل هذا الحوض على محامل الدفع لجميع الأعمدة بالإضافة إلى محرك الملحقات الشعاعي. على سبيل المثال، 3 محامل كروية في محرك رولز رويس ترينت ثلاثي الأعمدة الذي يستخدم عمود الضغط المتوسط لعلبة التروس الخارجية، ومحملان كرويان في محرك سي إف إم إنترناشونال ليب ثنائي الأعمدة مع محرك الملحقات من عمود الضغط العالي.
مداخل الهواء
مدخل الهواء (المشار إليه في الولايات المتحدة بـ [ 27 ] ) عبارة عن قناة ديناميكية هوائية تمتد من حافة الدخول إلى مروحة/ضاغط المحرك. بالنسبة لمداخل الهواء فوق الصوتية ذات الهندسة المتغيرة، يُطلق عليه نظام مدخل، وذلك للإشارة إلى الحاجة إلى إدارة موجات الصدمة وتدفق الهواء داخل القناة باستخدام أسطح متغيرة الوضع (منحدرات أو مخاريط) وأبواب جانبية. [ 28 ] قد تكون القناة جزءًا من هيكل جسم الطائرة مع حافة دخول في مواقع مختلفة (مقدمة الطائرة - كورسير A-7 ، جانب جسم الطائرة - داسو ميراج III )، أو موجودة في حاضنة المحرك المتصلة بجسم الطائرة ( جرومان F-14 تومكات ، بومباردييه CRJ ) أو الجناح ( بوينغ 737 ).
مداخل دون سرعة الصوت

تُستخدم فتحات بيتوت في الطائرات التي تقل سرعتها عن سرعة الصوت. وفتحة بيتوت عبارة عن أنبوب محاط بغطاء انسيابي ديناميكي هوائي.
عندما لا تتحرك الطائرة، ولا توجد رياح، يقترب الهواء من المدخل من جميع الاتجاهات: مباشرة من الأمام، ومن الجانب، ومن الخلف.
عند السرعات الجوية المنخفضة، يكون مقطع أنبوب التدفق المقترب من الحافة أكبر من مساحة تدفق الحافة، بينما عند رقم ماخ التصميمي للرحلة، تتساوى مساحتا التدفق. أما عند السرعات الجوية العالية، فيكون مقطع أنبوب التدفق أصغر، مع تسرب الهواء الزائد حول الحافة.
يمنع تقويس الحافة انفصال التدفق وتشوه مدخل الضاغط عند السرعات المنخفضة أثناء التشغيل في وجود رياح جانبية ودوران الإقلاع.
مداخل فوق صوتية

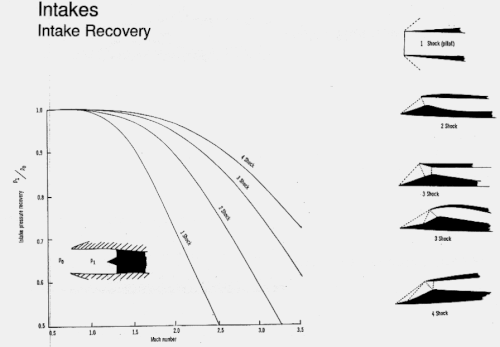

تستغل مداخل الهواء فوق الصوتية موجات الصدمة لإبطاء تدفق الهواء إلى حالة دون سرعة الصوت عند مدخل الضاغط.
يوجد نوعان أساسيان من الموجات الصدمية:
- تتشكل موجات الصدمة العمودية بشكل متعامد مع اتجاه التدفق. وتميل هذه الموجات إلى التسبب في انخفاض كبير في ضغط الركود . وكلما زاد عدد ماخ عند دخول موجة الصدمة العمودية فوق الصوتية، انخفض عدد ماخ عند خروجها دون الصوتية، وازدادت قوة الصدمة (أي زاد فقدان ضغط الركود عبر موجة الصدمة).
- تتجه الموجات الصدمية المخروطية (ثلاثية الأبعاد) والمائلة (ثنائية الأبعاد) نحو الخلف، مثل موجة مقدمة السفينة أو القارب، وتنشأ من اضطراب في التدفق كالمخروط أو المنحدر. عند قيمة معينة لعدد ماخ عند المدخل، تكون هذه الموجات أضعف من الموجة الصدمية العمودية المكافئة، وعلى الرغم من تباطؤ التدفق، إلا أنه يبقى فوق صوتي. تعمل الموجات الصدمية المخروطية والمائلة على تغيير اتجاه التدفق، الذي يستمر في الاتجاه الجديد، حتى يصادف اضطرابًا آخر في اتجاه المصب. ملاحظة: تنطبق الملاحظات المتعلقة بالموجات الصدمية المخروطية ثلاثية الأبعاد عمومًا على الموجات الصدمية المائلة ثنائية الأبعاد أيضًا.
يُظهر مدخل بيتوت ذو الحافة الحادة، الموصوف أعلاه للتطبيقات دون الصوتية، أداءً جيدًا عند سرعات الطيران فوق الصوتية المتوسطة. تتشكل موجة صدمية عادية منفصلة أمام حافة المدخل مباشرةً، مما يؤدي إلى خفض سرعة التدفق إلى سرعة دون صوتية. مع ذلك، كلما زادت سرعة الطيران إلى أرقام ماخ أعلى، تزداد قوة الموجة الصدمية، مما يتسبب في انخفاض أكبر في نسبة ضغط الركود (أي ضعف استعادة الضغط). استخدمت طائرة إف-100 سوبر سيبر ، وهي طائرة مقاتلة أمريكية مبكرة أسرع من الصوت، مدخلًا مشابهًا. كما توجد هذه المداخل في تصاميم طائرات قتالية أحدث، مثل إف-16 فايتينغ فالكون وإف /إيه-18 هورنت، التي تعمل بشكل أساسي بسرعات دون صوتية وفوق صوتية مع اندفاعات فوق صوتية عابرة، ولذلك تم اختيارها لخفة وزنها وبساطتها نظرًا لتصميمها الهندسي الثابت.

مداخل هواء أكثر تطوراً تفوق سرعة الصوت، باستثناء أنابيب بيتوت:
أ) استغلال مزيج من موجة/موجات الصدمة المخروطية وموجة الصدمة العادية لتحسين استعادة الضغط عند سرعات الطيران فوق الصوتية العالية. تُستخدم موجة/موجات الصدمة المخروطية لتقليل عدد ماخ فوق الصوتي عند دخول موجة الصدمة العادية، مما يقلل من إجمالي خسائر الصدمة الناتجة.
ب) تتميز هذه المحركات برقم ماخ طيران مناسب لتأثير الصدمة على حافة غطاء المحرك، حيث تتقاطع موجة الصدمة المخروطية/المائلة مع حافة غطاء المحرك، مما يسمح بأن تتساوى مساحة التقاط أنبوب التدفق مع مساحة حافة المدخل. مع ذلك، عند أرقام ماخ طيران أقل من رقم ماخ لتأثير الصدمة على حافة غطاء المحرك، تكون زاوية موجة الصدمة أقل ميلًا، مما يؤدي إلى انحراف خط الانسياب المقترب من الحافة بفعل وجود المخروط/المنحدر. ونتيجة لذلك، تصبح مساحة التقاط المدخل أقل من مساحة حافة المدخل، مما يقلل من تدفق هواء السحب. وبناءً على خصائص تدفق هواء المحرك، قد يكون من المستحسن تقليل زاوية المنحدر أو تحريك المخروط للخلف لإعادة تركيز موجات الصدمة على حافة غطاء المحرك لزيادة تدفق هواء السحب إلى أقصى حد.
ج) صُممت هذه المداخل بحيث يكون للموجة الصدمية العمودية في مجرى الهواء أسفل حافة المدخل، مما يجعل تدفق الهواء عند مدخل الضاغط/المروحة دون سرعة الصوت دائمًا. يُعرف هذا المدخل بمدخل الضغط المختلط. مع ذلك، تظهر صعوبتان في هذه المداخل: الأولى تحدث أثناء خفض قوة المحرك، والأخرى عند تغير سرعة الطائرة (أو عدد ماخ). عند خفض قوة المحرك، ينخفض تدفق الهواء المصحح (أو غير البُعدي) لضاغط/مروحة الضغط المنخفض، ولكن (في ظروف السرعة فوق الصوتية) يظل تدفق الهواء المصحح عند حافة المدخل ثابتًا، لأنه يتحدد بعدد ماخ للطيران وزاوية/انحراف المدخل. يُتغلب على هذا التباين بانتقال الموجة الصدمية العمودية إلى مساحة مقطع عرضي أصغر في مجرى الهواء، مما يقلل عدد ماخ عند دخول الموجة الصدمية. هذا يُضعف الموجة الصدمية، ويُحسّن استعادة ضغط المدخل الكلي. لذا، يظل تدفق الهواء المطلق ثابتًا، بينما ينخفض تدفق الهواء المصحح عند مدخل الضاغط (بسبب ارتفاع ضغط الدخول). يمكن أيضًا التخلص من تدفق الهواء الزائد في الخارج أو في نظام العادم، لمنع اضطراب موجات الصدمة المخروطية/المائلة بسبب الصدمة العادية التي يتم دفعها إلى الأمام بشكل كبير عن طريق خنق المحرك.
تظهر الصعوبة الثانية عند تغير رقم ماخ للطائرة. يجب أن يكون تدفق الهواء متساوياً عند حافة المدخل، وعند عنق المحرك، وعند المحرك نفسه. هذا شرط أساسي لقانون حفظ الكتلة . مع ذلك، لا يكون تدفق الهواء متساوياً عادةً عند تغير سرعة الطائرة فوق الصوتية. تُعرف هذه الصعوبة بمشكلة مطابقة تدفق الهواء، والتي تُحل بتصاميم مداخل أكثر تعقيداً من تلك المستخدمة في مداخل الطائرات دون الصوتية. على سبيل المثال، لمطابقة تدفق الهواء، يمكن جعل عنق مدخل الطائرة فوق الصوتية متغيراً، ويمكن تجاوز جزء من الهواء حول المحرك ثم ضخه كهواء ثانوي بواسطة فوهة قاذفة. [ 29 ] إذا لم تتم مطابقة تدفق المدخل، فقد يصبح غير مستقر، حيث تتحرك موجة الصدمة العمودية في عنق المحرك فجأةً إلى الأمام متجاوزةً الحافة، وهو ما يُعرف بعدم بدء تشغيل المدخل . [ 30 ] يكون سحب الانسكاب عالياً، واستعادة الضغط منخفضة، مع وجود موجة صدمة مستوية فقط بدلاً من مجموعة موجات الصدمة المائلة المعتادة. في طائرة SR-71، كان المحرك يستمر في العمل على الرغم من حدوث انفجار في غرفة الاحتراق اللاحق أحياناً. [ 31 ]
مغرفة فيري
مدخل هواء من نوع فيري، يتميز بحافة بارزة مائلة للأمام، وهو تصميم يُستخدم أيضًا لمداخل الهواء عند جذر الجناح. [ 32 ] ومن الطائرات البارزة التي استخدمت هذا التصميم: ريبابليك AP-75، و XF-103 ، و F-105 ، و XF8U-3 ، وصاروخ كروز SSM-N-9 ريغولوس II . [ 33 ]
مخروط المدخل
تضمنت العديد من طائرات الجيل الثاني المقاتلة الأسرع من الصوت مخروطًا مدخلًا ، استُخدم لتشكيل موجة الصدمة المخروطية. ويُمكن رؤية هذا النوع من المخاريط المدخلية بوضوح في مقدمة طائرتي إنجلش إلكتريك لايتنينغ وميغ -21 ، على سبيل المثال.
يمكن استخدام نفس النهج لمداخل الهواء المثبتة على جانب جسم الطائرة، حيث يؤدي نصف المخروط نفس الغرض مع مدخل هواء نصف دائري، كما هو الحال في طائرة F-104 Starfighter و BAC TSR-2 .
بعض مداخل الهواء ثنائية المخروط ؛ أي أنها تحتوي على سطحين مخروطيين: يُكمّل المخروط الأول بسطح مخروطي ثانٍ أقل ميلًا، يُولّد موجة صدمية مخروطية إضافية، تنطلق من نقطة التقاء المخروطين. عادةً ما يكون مدخل الهواء ثنائي المخروط أكثر كفاءة من مدخل الهواء المخروطي المكافئ، لأن عدد ماخ الداخل إلى موجة الصدمة العمودية ينخفض بوجود موجة الصدمة المخروطية الثانية.
كان مدخل الهواء في طائرة SR-71 مزودًا بشوكة مخروطية متحركة تتحكم في مواضع الموجة الصدمية لتحقيق أقصى قدر من استعادة الضغط. [ 34 ]
منحدر المدخل
بالنسبة للمداخل المستطيلة، فإن الطريقة المكافئة لتوليد نظام الصدمة المطلوب، مقارنةً بالمداخل الدائرية المخروطية، هي استخدام المنحدرات. يتسبب المنحدر في انحراف مفاجئ لتدفق الهواء في التدفق فوق الصوتي، كما هو الحال مع وجود سطح مخروطي.
استُخدم منحدران رأسيان في مدخل هواء طائرة إف-4 فانتوم ، الأول بزاوية إسفين ثابتة تبلغ 10 درجات، والثاني بانحراف إضافي متغير عند سرعات تتجاوز 1.2 ماخ. [ 35 ] بينما استُخدمت منحدرات أفقية في مداخل هواء طائرة كونكورد . وتتميز بعض التصاميم بمساحة التقاط متغيرة، كما هو الحال في طائرة إف-15 إيجل .

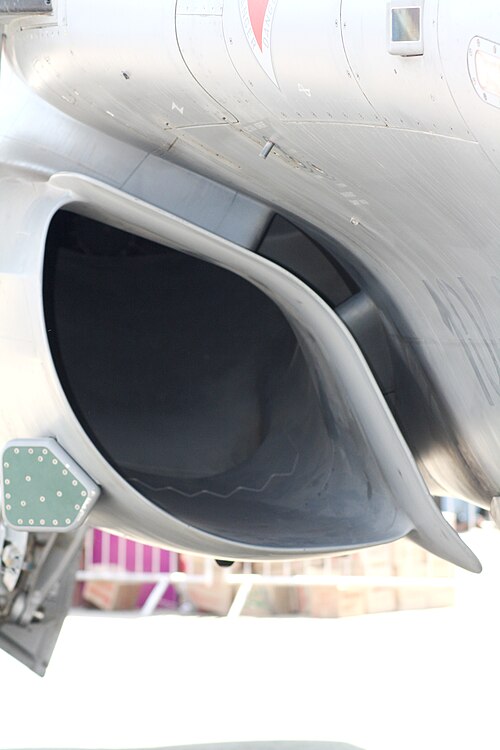

تتميز مداخل الهواء الحديثة ذات التصميم "المقوس"، كما هو الحال في طائرة إف-22 رابتور ، بمنحدرات وأغطية ثابتة تتحرك في محاور متعددة لتوليد صدمات مائلة، مع تعديل مواقع هذه الصدمات باستخدام ضغط الهواء في اتجاه التدفق. يُحسّن هذا التصميم الهندسي الثابت خصائص التخفي وقدرة الطائرة على البقاء.
طائرة إف-4 فانتوم تُظهر منحدرًا أماميًا ثابتًا، رقم المرجع "702"، ومنحدرًا خلفيًا متحركًا
أوضاع تشغيل مدخل هواء طائرة الكونكورد توضح موضع "المنحدرات المتحركة" الأفقية
مدخل فوق صوتي بدون محول
يُعد مدخل الهواء فوق الصوتي بدون محول (DSI) تطورًا وتحسينًا إضافيًا لمدخل فيري، ويتألف من نتوء وغطاء مدخل مائل للأمام، يعملان معًا على تحويل تدفق الهواء في الطبقة الحدية بعيدًا عن محرك الطائرة، مع توليد بنية صدمية ثلاثية الأبعاد لضغط الهواء وإبطائه من سرعة فوق صوتية. يُمكّن هذا من الاستغناء عن أنظمة التنفيس والتجاوز، مما يوفر الوزن والتكلفة. يُمكن استخدام مدخل الهواء فوق الصوتي بدون محول (DSI) كبديل للطرق التقليدية للتحكم في تدفق الهواء فوق الصوتي وفي الطبقة الحدية.
عند سرعات تصل إلى ماخ 2، يحقق نظام الحقن المباشر للوقود (DSI) أداءً جيدًا نسبيًا في استعادة الضغط، ويمكن استخدامه كبديل لمنحدر السحب ومخروط المدخل ، وهما أكثر تعقيدًا ووزنًا وتكلفة. أول تطبيق إنتاجي لنظام الحقن المباشر للوقود كان على طائرة إف-35 لايتنينغ 2 [ 36 ].
أبواب قابلة للنفخ
أبواب قابلة للكسر في طائرة TAV-8A هارير
محركات P&W JT3D ذات الأبواب القابلة للنفخ على طائرة بوينغ 707
تُعدّ الأبواب النفخية (أو الأبواب الشفطية) ألواحًا زنبركية في مداخل هواء المحركات النفاثة القديمة (مثل طائرات بوينغ 707، [ 37 ] وطائرات 737 المبكرة، وطائرات هارير) تُفتح عند السرعات المنخفضة والدفع العالي (الإقلاع/الهبوط) لتوفير تدفق هواء إضافي، مما يمنع توقف المحرك ويقلل من ضوضاء المدخل، وهو حل وسط غير موجود في المحركات الحديثة مع تطور التصاميم. تعمل هذه الأبواب عن طريق الضغط السلبي، حيث "تنفخ" الهواء عندما يحتاج المحرك إلى أكثر مما توفره سرعة الهواء المتاحة، ثم تُغلق مع زيادة السرعة. [ 38 ]
انظر أيضاً
ملحوظات
- ↑ لاحظ الفرق الكبير في حجم القلب مقارنة بمقدمة المحرك (لأن كمية الهواء التي تمر عبر القلب تزيد 8 مرات عن كمية الهواء التي تمر من خلاله).
- ↑ أ. المروحة وتوربينها (باللون الفيروزي) ب. مولد الغاز (باللون الأصفر) ينتج غازًا عالي الطاقة لتشغيل المروحة وتوفير قوة دفع صغيرة ج. غطاء المحرك (باللون الأخضر) يشمل المدخل، وقناة التجاوز، وعاكس الدفع (غير موضح) 1. مدخل الهواء لمولد الغاز والهواء الجانبي 2. المروحة 3. ضاغط التعزيز لمولد الغاز 4/5/6. مكونات مولد الغاز: الضاغط/غرفة الاحتراق/التوربين 7. توربين المروحة وضاغط التعزيز 8. عادم مولد الغاز 9. مخرج الهواء الجانبي
- ↑ يوضح هذا النموذج المروحة، وضاغط الضغط المنخفض ذو الأربع مراحل، ومولد الغاز مع ضاغط الضغط العالي ذي العشر مراحل، وغرفة الاحتراق، وتوربين الضغط العالي ذي المرحلتين، وتوربين المروحة/ضاغط الضغط المنخفض ذي الخمس مراحل.
- ↑ منظر من داخل الطائرة يُظهر مكان خروج هواء المروحة من جانب المحرك، بعد انسداد مساره الطبيعي. يخرج الهواء عبر الشبكة السوداء، حيث يتجه للأمام. الطائرة تتحرك إلى اليسار.
- ↑ لاحظ أن قطر المحرك أكبر بشكل طفيف من الجزء الأمامي لأن نصف كمية الهواء فقط تمر عبر القلب
- ↑ لاحظ أن المدخل منحرف عن المحرك مع انحناء القناة لأعلى باتجاه مروحة المحرك.
- ↑ لاحظ حوامل اللهب الشعاعية. يجب تبريدها بتدفق الهواء شعاعيًا إلى الداخل من قناة التجاوز.
- يتحرك الهواء من اليسار إلى اليمين. تتكون كل مرحلة من مراحل الضاغط من صف من شفرات الدوار التي تُكسب الهواء سرعة مماسية، يليها صف ثابت من شفرات الجزء الثابت التي تُبطئ الهواء وترفع ضغطه الساكن. أُزيل الغطاء العلوي الذي يحمل الأجزاء الثابتة لإظهار شفرات الدوار. تظهر على الغطاء السفلي أذرع التشغيل الخاصة بالمراحل الست للأجزاء الثابتة المتغيرة. تصغر الشفرات وممر الهواء من اليسار إلى اليمين لأن حجم كل رطل من الهواء يتناقص مع ضغط الهواء من ضغط جوي واحد إلى 12 ضغطًا جويًا.
- ↑ تُركّب غرفة الاحتراق داخل غلاف يجب أن يقاوم ضغط الهواء الخارج من الضاغط، وهو أعلى ضغط للغاز في المحرك. أما الضغط الخارجي فهو الضغط الجوي المحيط، لذا يتعرض الغلاف لنسبة الضغط الكلية للمحرك.
- ↑ يمكن ملاحظة تباطؤ الهواء عند دخوله إلى علبة الاحتراق بصريًا من خلال مقارنة ارتفاع ريشة مخرج الضاغط والممر المتسع في غلاف غرفة الاحتراق (تم تشتيته بسبب زيادة مساحة التدفق).
- ↑ تتكون كل مرحلة من حلقة ثابتة من ريش توجيه الفوهات، تليها شفرات دوارة. يتحرك الغاز من اليسار إلى اليمين، وقد أُزيلت حلقتا الريش الثانية والثالثة لإظهار الشفرات بشكل أوضح. تُظهر الحلقة الأولى شكل الريش وكيفية تحويلها للغاز الخارج من غرفة الاحتراق إلى اتجاه مماس ضروري لتدوير القرص ذي الشفرات.
