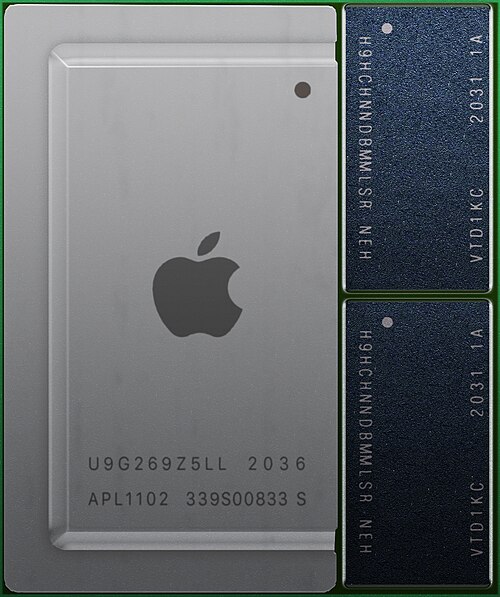

ابل M1
  • ف
  • ت
  • هـ

Apple silicon عبارة عن سلسلة من معالجات النظام على الشريحة (SoC) والنظام في حزمة (SiP) التي صممتها شركة Apple Inc. ، باستخدام بنية ARM بشكل أساسي . وهي تشكل أساس أجهزة Mac و iPhone و iPad و Apple TV و Apple Watch و AirPods و AirTag و HomePod و Apple Vision Pro .

أعلنت شركة Apple عن خطتها للتحول من معالجات Intel إلى Apple silicon في مؤتمر WWDC 2020 في 22 يونيو 2020. [1] [2] تم الكشف عن أول أجهزة Mac التي تم بناؤها بشريحة Apple M1 في 10 نوفمبر 2020. اعتبارًا من يونيو 2023، تستخدم مجموعة Mac بالكامل شرائح Apple silicon.

تسيطر شركة Apple بشكل كامل على دمج شرائح السيليكون الخاصة بشركة Apple مع منتجات الأجهزة والبرامج الخاصة بالشركة. ويتولى جوني سروجي مسؤولية تصميم شرائح السيليكون الخاصة بشركة Apple. [3] ويتم الاستعانة بمصادر خارجية لتصنيع الشرائح من خلال شركات تصنيع أشباه الموصلات مثل TSMC .

سلسلة

سلسلة "A" هي عائلة من أنظمة SoC المستخدمة في iPhone وبعض طرز iPad و Apple TV . كما تم استخدام شرائح سلسلة "A" في خط iPod Touch المتوقف وفي HomePod الأصلي . وهي تدمج نواة معالجة واحدة أو أكثر تعتمد على ARM ( وحدة المعالجة المركزية ) ووحدة معالجة الرسومات ( وحدة معالجة الرسومات ) وذاكرة التخزين المؤقت وغيرها من الإلكترونيات اللازمة لتوفير وظائف الحوسبة المتنقلة داخل حزمة مادية واحدة. [4]

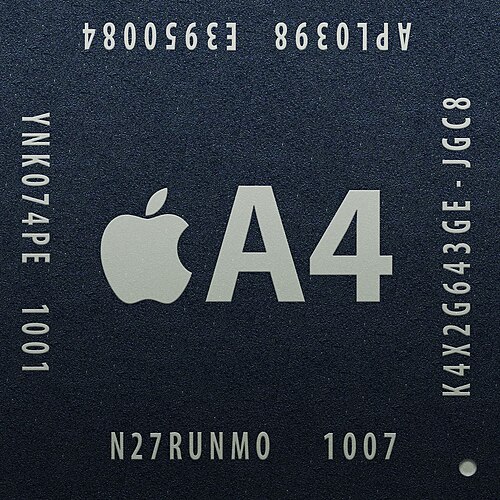

ابل A4

Apple A4 هو نظام SoC PoP تم تصنيعه بواسطة Samsung ، وهو أول نظام SoC صممته Apple داخليًا. [5] فهو يجمع بين وحدة المعالجة المركزية ARM Cortex-A8 - المستخدمة أيضًا في نظام SoC S5PC110A01 من Samsung [6] [7]  - ومعالج الرسوميات PowerVR SGX 535 (GPU)، [8] [9] [10] كلها مبنية على عملية تصنيع شريحة السيليكون 45 نانومتر من Samsung. [11] [12] يؤكد التصميم على كفاءة الطاقة. [13] ظهر A4 تجاريًا لأول مرة في عام 2010، في جهاز iPad اللوحي من Apple ، [8] واستُخدم لاحقًا في الهاتف الذكي iPhone 4 ، [14] والجيل الرابع من iPod Touch ، والجيل الثاني من Apple TV . [15]

يُعتقد أن نواة Cortex-A8 المستخدمة في A4، والتي يطلق عليها اسم " Hummingbird "، تستخدم تحسينات الأداء التي طورتها شركة Samsung بالتعاون مع مصمم الرقائق Intrinsity ، والتي استحوذت عليها شركة Apple لاحقًا [16] [17] ويمكنها العمل بسرعات ساعة أعلى بكثير من تصميمات Cortex-A8 الأخرى ولكنها تظل متوافقة تمامًا مع التصميم الذي توفره ARM. [18] يعمل A4 بسرعات مختلفة في منتجات مختلفة: 1 جيجاهرتز في أجهزة iPad الأولى، [19] 800 ميجاهرتز في iPhone 4 والجيل الرابع من iPod Touch، وسرعة غير معلنة في الجيل الثاني من Apple TV.

من الناحية النظرية، يمكن لوحدة معالجة الرسوميات SGX535 في A4 دفع 35 مليون مضلع في الثانية و500 مليون بكسل في الثانية، على الرغم من أن الأداء في العالم الحقيقي قد يكون أقل بكثير. [20] تتضمن تحسينات الأداء الأخرى ذاكرة تخزين مؤقتة إضافية من المستوى الثاني .

لا تحتوي حزمة معالج A4 على ذاكرة وصول عشوائي (RAM) ، ولكنها تدعم تثبيت PoP . يحتوي جهاز iPad من الجيل الأول، و iPod Touch من الجيل الرابع ، [21] وجهاز Apple TV من الجيل الثاني [22] على A4 مثبتًا عليه شريحتا DDR SDRAM منخفضتا الطاقة بسعة 128 ميجابايت (بإجمالي 256 ميجابايت)، بينما يحتوي iPhone 4 على حزمتين بسعة 256 ميجابايت بإجمالي 512 ميجابايت. [23] [24] [25] يتم توصيل ذاكرة الوصول العشوائي (RAM) بالمعالج باستخدام ناقل AMBA 3 AXI بعرض 64 بت من ARM . لإعطاء جهاز iPad نطاق ترددي عالي للرسومات، يكون عرض ناقل بيانات ذاكرة الوصول العشوائي (RAM) ضعف ما تم استخدامه في أجهزة Apple السابقة المستندة إلى ARM11 وARM9. [26]

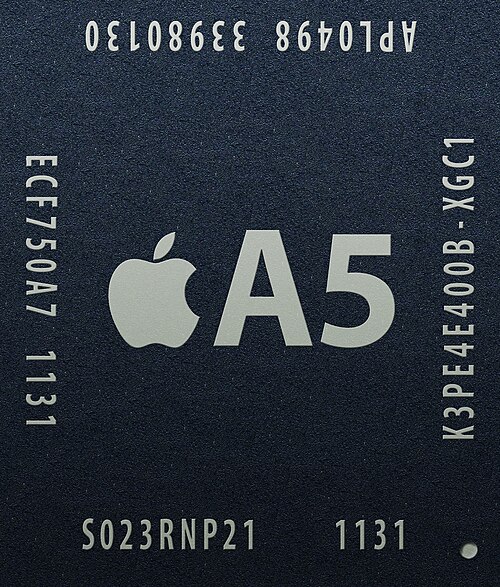

ابل A5

Apple A5 هو نظام SoC تم تصنيعه بواسطة Samsung [27] ليحل محل A4 . ظهرت الشريحة تجاريًا مع إصدار جهاز iPad 2 اللوحي من Apple في مارس 2011، [28] تلا ذلك إصدارها في الهاتف الذكي iPhone 4S في وقت لاحق من ذلك العام. مقارنةً بـ A4، يمكن لوحدة المعالجة المركزية A5 "القيام بضعف العمل" وتتمتع وحدة معالجة الرسومات "بأداء رسومي أعلى بما يصل إلى تسعة أضعاف"، [29] وفقًا لشركة Apple.

يحتوي A5 على وحدة معالجة مركزية ARM Cortex-A9 ثنائية النواة [30] مع امتداد SIMD المتقدم من ARM ، والذي يتم تسويقه باسم NEON ، ووحدة معالجة رسومية PowerVR SGX543MP2 ثنائية النواة . يمكن لوحدة معالجة الرسوميات هذه دفع ما بين 70 و80 مليون مضلع/ثانية ولديها معدل ملء بكسل يبلغ 2 مليار بكسل/ثانية. تقول صفحة المواصفات الفنية لجهاز iPad 2 أن A5 يعمل بتردد 1 جيجاهرتز، [31] على الرغم من أنه يمكنه ضبط تردده لتوفير عمر البطارية. [30] [32] تبلغ سرعة الساعة للوحدة المستخدمة في iPhone 4S 800 ميجاهرتز. مثل A4، يبلغ حجم عملية A5 45 نانومتر. [33]

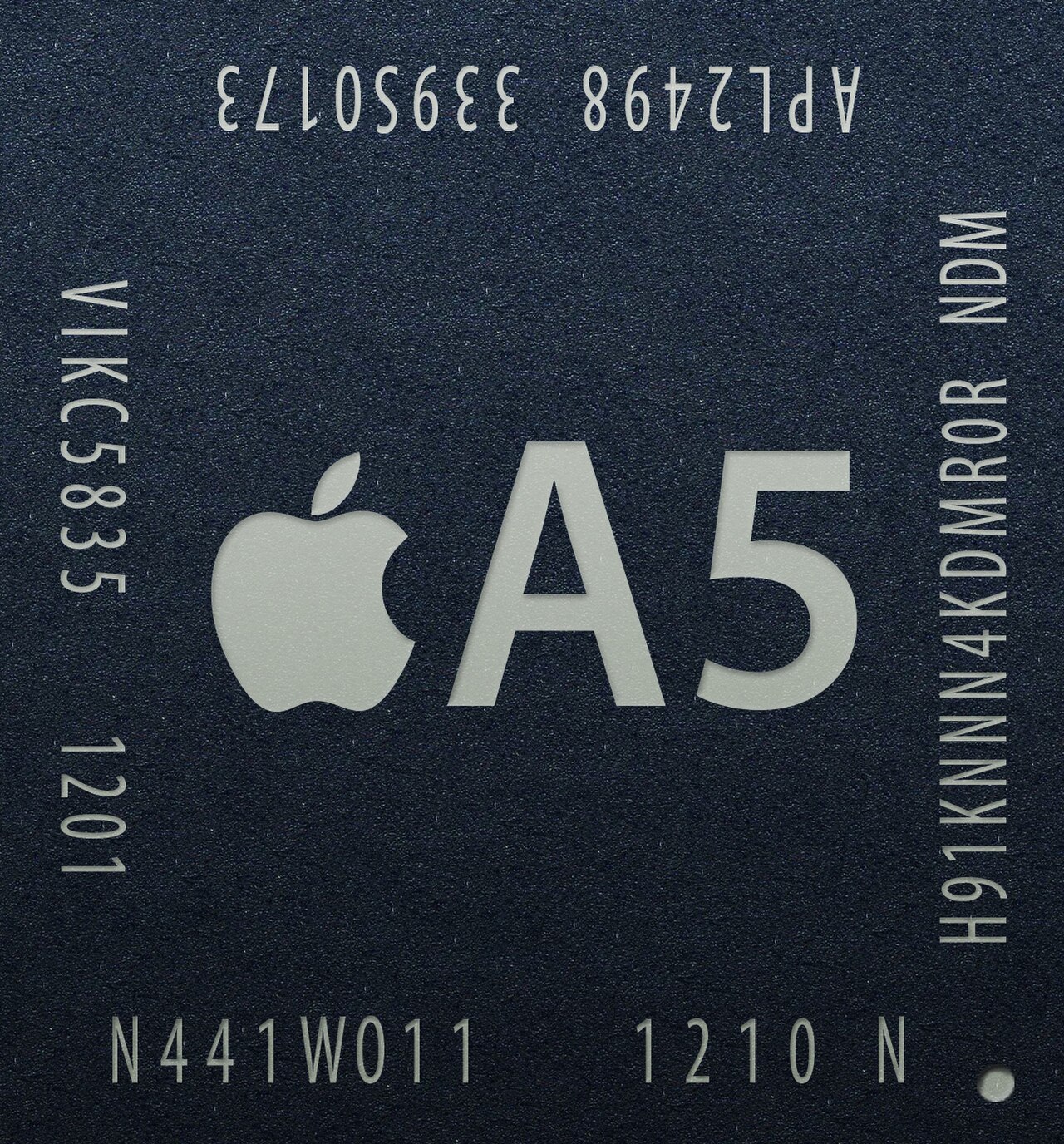

تم استخدام نسخة محدثة بدقة 32 نانومتر من معالج A5 في الجيل الثالث من Apple TV، والجيل الخامس من iPod Touch ، وiPad Mini، والإصدار الجديد من iPad 2 (الإصدار iPad2،4). [34] تحتوي الشريحة الموجودة في Apple TV على نواة واحدة مقفلة. [35] [36] تشير العلامات الموجودة على العبوة المربعة إلى أنها تسمى APL2498 ، وفي البرمجيات، تسمى الشريحة S5L8942 . يوفر الإصدار 32 نانومتر من A5 عمر بطارية أفضل بنسبة 15% تقريبًا أثناء تصفح الويب، وأفضل بنسبة 30% عند لعب الألعاب ثلاثية الأبعاد وعمر بطارية أفضل بنسبة 20% تقريبًا أثناء تشغيل الفيديو. [37]

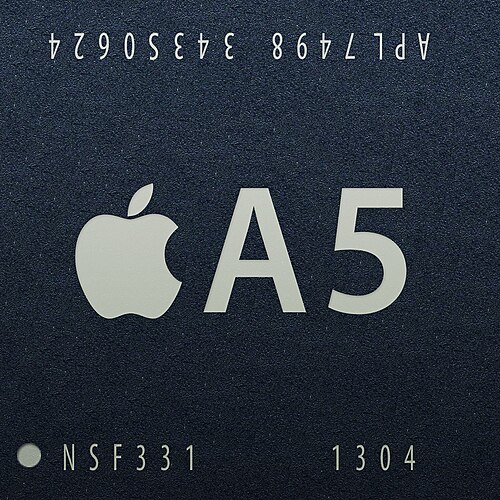

في مارس 2013، أصدرت شركة Apple إصدارًا محدثًا من الجيل الثالث من Apple TV (Rev A، طراز A1469) يحتوي على إصدار أصغر أحادي النواة من معالج A5. على عكس متغيرات A5 الأخرى، فإن هذا الإصدار من A5 ليس PoP، ولا يحتوي على ذاكرة وصول عشوائي مكدسة. الشريحة صغيرة جدًا، فقط 6.1 × 6.2 مم، ولكن نظرًا لأن الانخفاض في الحجم لا يرجع إلى انخفاض في حجم الميزة (لا يزال في عملية تصنيع 32 نانومتر)، فهذا يشير إلى أن مراجعة A5 هذه هي بتصميم جديد. [38] تشير العلامات إلى أنها تسمى APL7498 ، وفي البرمجيات، تسمى الشريحة S5L8947 . [39] [40]

ابل A5X

Apple A5X هو نظام على رقاقة تم الإعلان عنه في 7 مارس 2012، عند إطلاق الجيل الثالث من iPad . وهو نسخة عالية الأداء من Apple A5 ؛ تزعم Apple أن أداء الرسومات فيه ضعف أداء A5. [41] وقد حل محله في الجيل الرابع من iPad معالج Apple A6X .

يحتوي A5X على وحدة رسوميات رباعية النواة (PowerVR SGX543MP4) بدلاً من وحدة المعالجة ثنائية النواة السابقة بالإضافة إلى وحدة تحكم ذاكرة رباعية القنوات توفر نطاق ترددي للذاكرة يبلغ 12.8 جيجابايت/ثانية، أي ما يقرب من ثلاثة أضعاف ما هو موجود في A5. تضيف نوى الرسوميات المضافة وقنوات الذاكرة الإضافية حجم شريحة كبير جدًا يبلغ 165 مم 2 ، [42] على سبيل المثال ضعف حجم Nvidia Tegra 3. [ 43] ويرجع هذا بشكل أساسي إلى وحدة معالجة الرسوميات PowerVR SGX543MP4 الكبيرة. وقد ثبت أن تردد الساعة لنواة ARM Cortex-A9 المزدوجة تعمل بنفس تردد 1 جيجاهرتز كما هو الحال في A5. [44] وتكون ذاكرة الوصول العشوائي في A5X منفصلة عن حزمة وحدة المعالجة المركزية الرئيسية. [45]

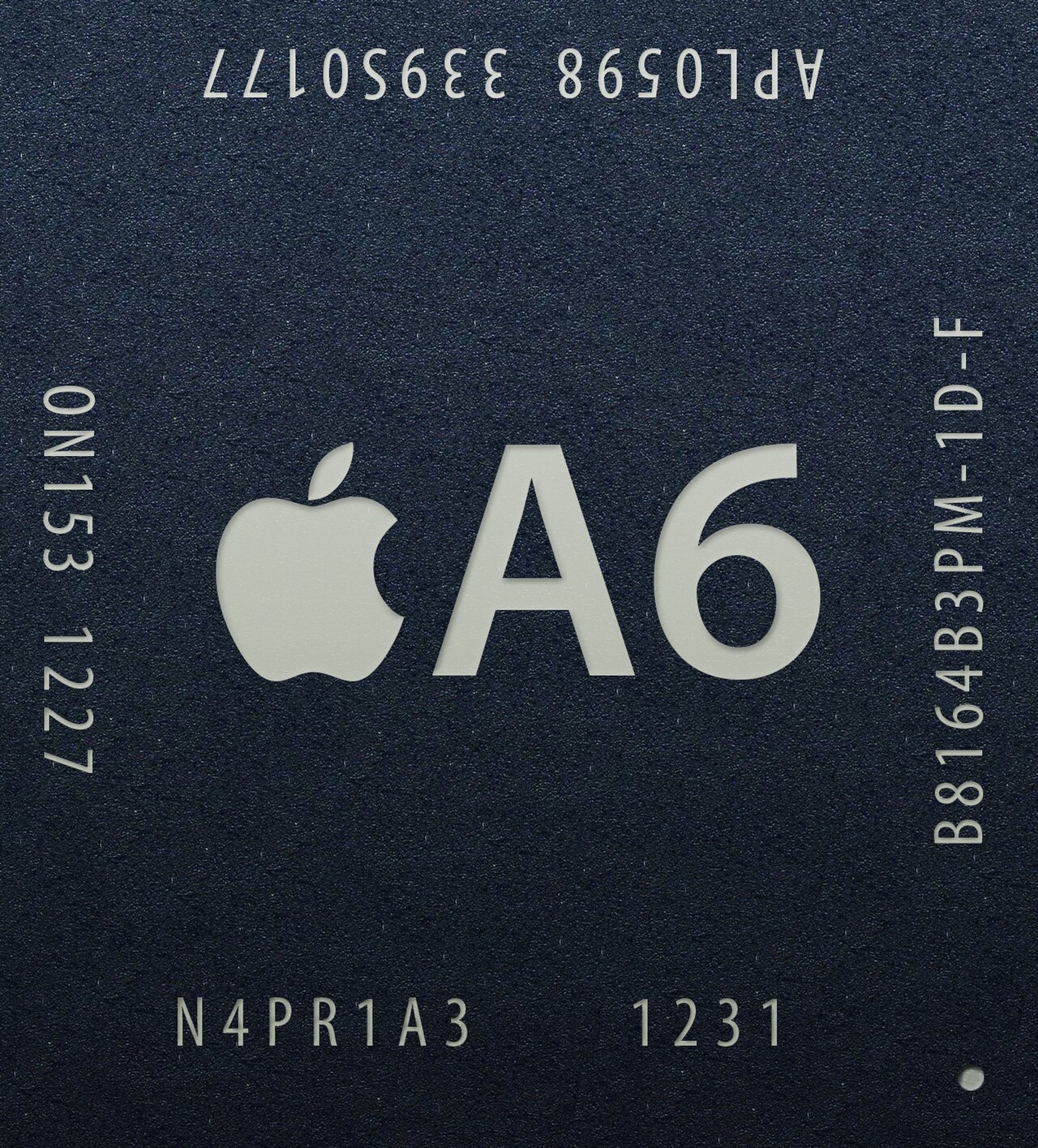

ابل A6

Apple A6 هو نظام SoC PoP تم طرحه في 12 سبتمبر 2012، عند إطلاق iPhone 5 ، ثم بعد عام ورثه خليفته الصغير iPhone 5C . تقول Apple أنه أسرع بما يصل إلى ضعفي ولديه قوة رسوميات تصل إلى ضعفي قوة سابقه Apple A5 . [46] إنه أصغر بنسبة 22٪ ويستهلك طاقة أقل من A5 45 نانومتر. [47]

يقال أن A6 يستخدم وحدة معالجة مركزية ثنائية النواة مخصصة [48] ARMv7 بسرعة 1.3 جيجاهرتز [ 49 ] من تصميم Apple ، تسمى Swift، [50] بدلاً من وحدة معالجة مركزية مرخصة من ARM كما في التصميمات السابقة، ووحدة معالجة رسوميات PowerVR SGX 543MP3 [51] ثلاثية النواة بسرعة 266 ميجاهرتز . يستخدم نواة Swift في A6 مجموعة تعليمات معدلة جديدة، ARMv7s، تتميز ببعض عناصر ARM Cortex-A15 مثل دعم Advanced SIMD v2 و VFPv4 . [49] يتم تصنيع A6 بواسطة Samsung على عملية 32 نانومتر ذات بوابة معدنية عالية κ (HKMG). [52]

ابل A6X

Apple A6X هو نظام SoC تم طرحه عند إطلاق الجيل الرابع من iPad في 23 أكتوبر 2012. وهو نسخة عالية الأداء من Apple A6 . تزعم Apple أن A6X يتمتع بأداء وحدة معالجة مركزية مضاعف وأداء رسوميات مضاعف عن سابقه Apple A5X . [53]

مثل A6، يستمر هذا النظام على رقاقة المعالجة المركزية Swift ثنائية النواة، ولكنه يحتوي على وحدة معالجة رسوميات رباعية النواة جديدة وذاكرة رباعية القنوات ومعدل ساعة وحدة معالجة مركزية أعلى قليلاً يبلغ 1.4 جيجاهرتز. [54] يستخدم وحدة معالجة رسوميات PowerVR SGX 554MP4 رباعية النواة تعمل بسرعة 300 ميجاهرتز ونظام فرعي للذاكرة رباعي القنوات . [54] [55] مقارنةً بـ A6، فإن A6X أكبر بنسبة 30%، ولكن لا تزال شركة Samsung تصنعه على عملية 32 نانومتر ذات بوابة معدنية عالية الكاما (HKMG). [55]

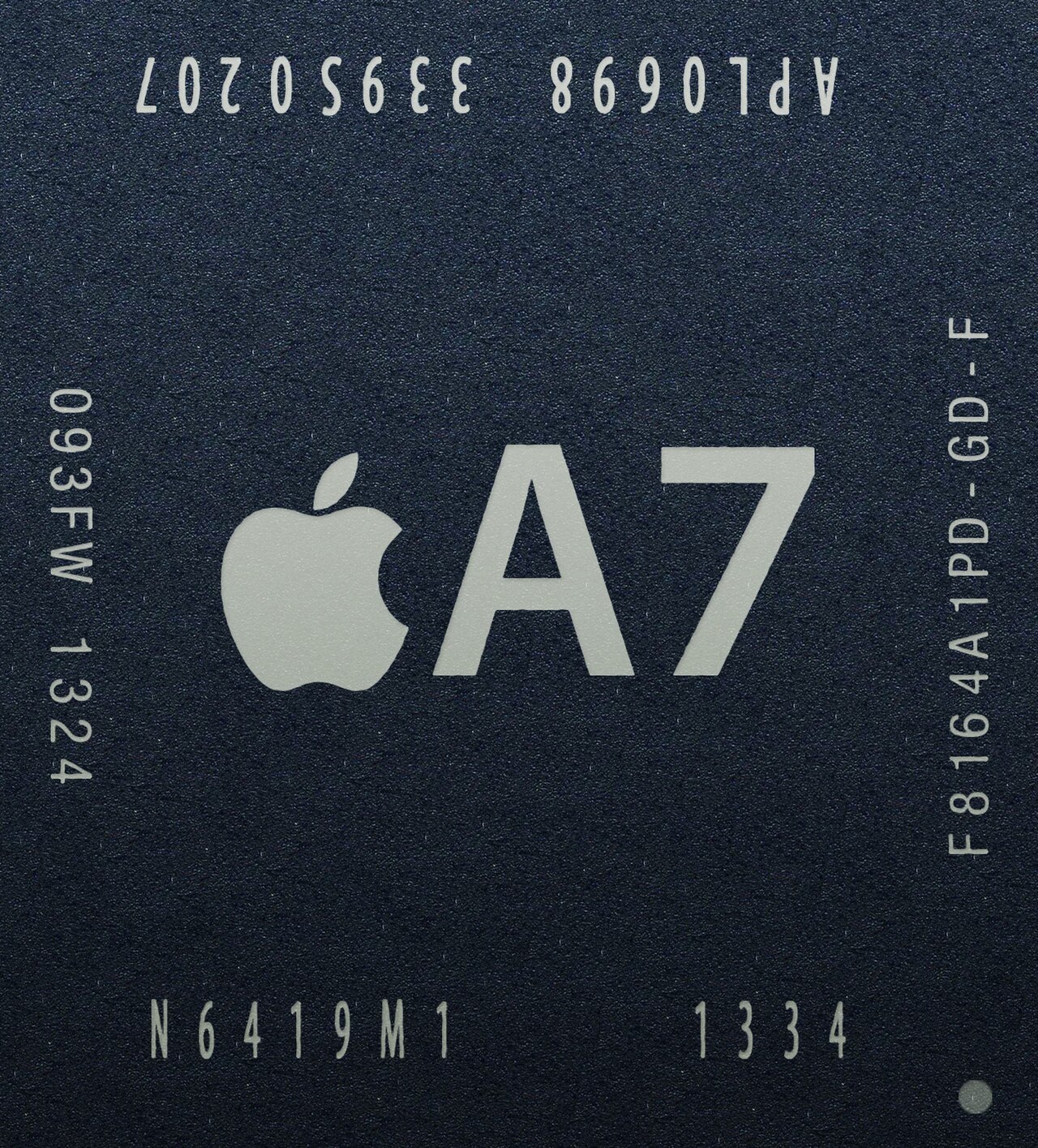

ابل A7

Apple A7 عبارة عن نظام SoC PoP 64 بت ظهر لأول مرة في iPhone 5S ، الذي تم تقديمه في 10 سبتمبر 2013. كما سيتم استخدام الشريحة في iPad Air و iPad Mini 2 و iPad Mini 3. تقول Apple أنها أسرع بما يصل إلى ضعفي ولديها قوة رسوميات تصل إلى ضعفي قوة سابقتها Apple A6. [56] شريحة Apple A7 هي أول شريحة 64 بت يتم استخدامها في هاتف ذكي ولاحقًا في جهاز كمبيوتر لوحي. [57]

يتميز A7 بمعالج ثنائي النواة ARMv8 -A [61] [62] 64 بت [ 60 ]  بتردد 1.3 [58] –1.4 [59] جيجاهرتز من تصميم Apple، [58] يسمى Cyclone، [61] ووحدة معالجة رسومية PowerVR G6430 مدمجة في تكوين رباعي المجموعات. [63] تضاعف بنية ARMv8-A عدد سجلات A7 مقارنةً بـ A6. [64] يحتوي الآن على 31 سجلًا للأغراض العامة يبلغ عرض كل منها 64 بت و32 سجلًا للفاصلة العائمة/ NEON يبلغ عرض كل منها 128 بت. [60] يتم تصنيع A7 بواسطة Samsung على عملية 28 نانومتر ذات بوابة معدنية عالية κ (HKMG) [65] وتتضمن الشريحة أكثر من مليار ترانزستور على شريحة بحجم 102 مم 2. [58]

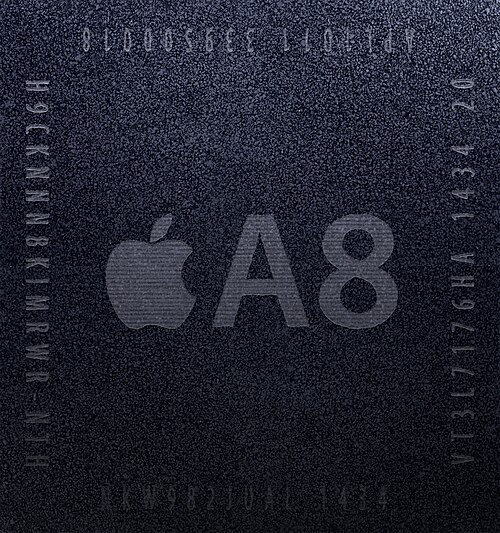

ابل A8

Apple A8 هو نظام SoC PoP 64 بت تم تصنيعه بواسطة TSMC. كان ظهوره الأول في iPhone 6 و iPhone 6 Plus ، اللذين تم تقديمهما في 9 سبتمبر 2014. [66] بعد عام، تم تشغيل iPad Mini 4. تذكر Apple أن أداء وحدة المعالجة المركزية لديه أعلى بنسبة 25٪ وأداء الرسومات أعلى بنسبة 50٪ بينما يستهلك 50٪ فقط من الطاقة مقارنة بسابقه، Apple A7 . [67] في 9 فبراير 2018، أصدرت Apple جهاز HomePod، الذي يعمل بمعالج Apple A8 بسعة 1 جيجابايت من ذاكرة الوصول العشوائي. [68]

يتميز A8 بمعالج ثنائي النواة ARMv8 -A  64 بت [70] بسرعة 1.4 [69] جيجاهرتز [70 ] من تصميم Apple، ووحدة معالجة رسومية PowerVR GX6450 مخصصة ومتكاملة في تكوين رباعي المجموعات. [69] تتميز وحدة معالجة الرسوميات بنواة تظليل مخصصة ومترجم. [71] يتم تصنيع A8 على عملية 20 نانومتر [72] بواسطة TSMC ، [73] والتي حلت محل Samsung كشركة مصنعة لمعالجات الأجهزة المحمولة من Apple. يحتوي على 2 مليار ترانزستور. وعلى الرغم من أن هذا ضعف عدد الترانزستورات مقارنةً بـ A7، فقد تم تقليل حجمه المادي بنسبة 13٪ إلى 89 مم 2 (متوافق مع الانكماش فقط، ولا يُعرف أنه بنية دقيقة جديدة). [74]

ابل A8X

Apple A8X هو نظام SoC 64 بت تم طرحه عند إطلاق iPad Air 2 في 16 أكتوبر 2014. [75] إنه نسخة عالية الأداء من Apple A8 . تقول Apple أن أداء وحدة المعالجة المركزية لديه أعلى بنسبة 40% وأداء الرسومات أعلى بمقدار 2.5 مرة من سابقه، Apple A7 . [75] [76]

على عكس A8، يستخدم هذا النظام على رقاقة وحدة معالجة مركزية ثلاثية النواة ، ووحدة معالجة رسومية جديدة ثمانية النواة ، وذاكرة ثنائية القناة ومعدل ساعة وحدة معالجة مركزية أعلى قليلاً يبلغ 1.5 جيجاهرتز. [77] يستخدم وحدة معالجة رسوميات PowerVR GXA6850 مخصصة ثمانية النواة تعمل بسرعة 450 ميجاهرتز ونظام فرعي للذاكرة ثنائي القناة . [77] يتم تصنيعه بواسطة شركة TSMC على عملية تصنيع 20 نانومتر، ويتكون من 3 مليارات ترانزستور .

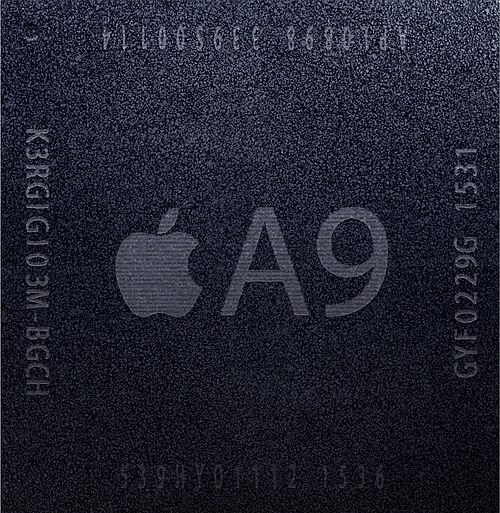

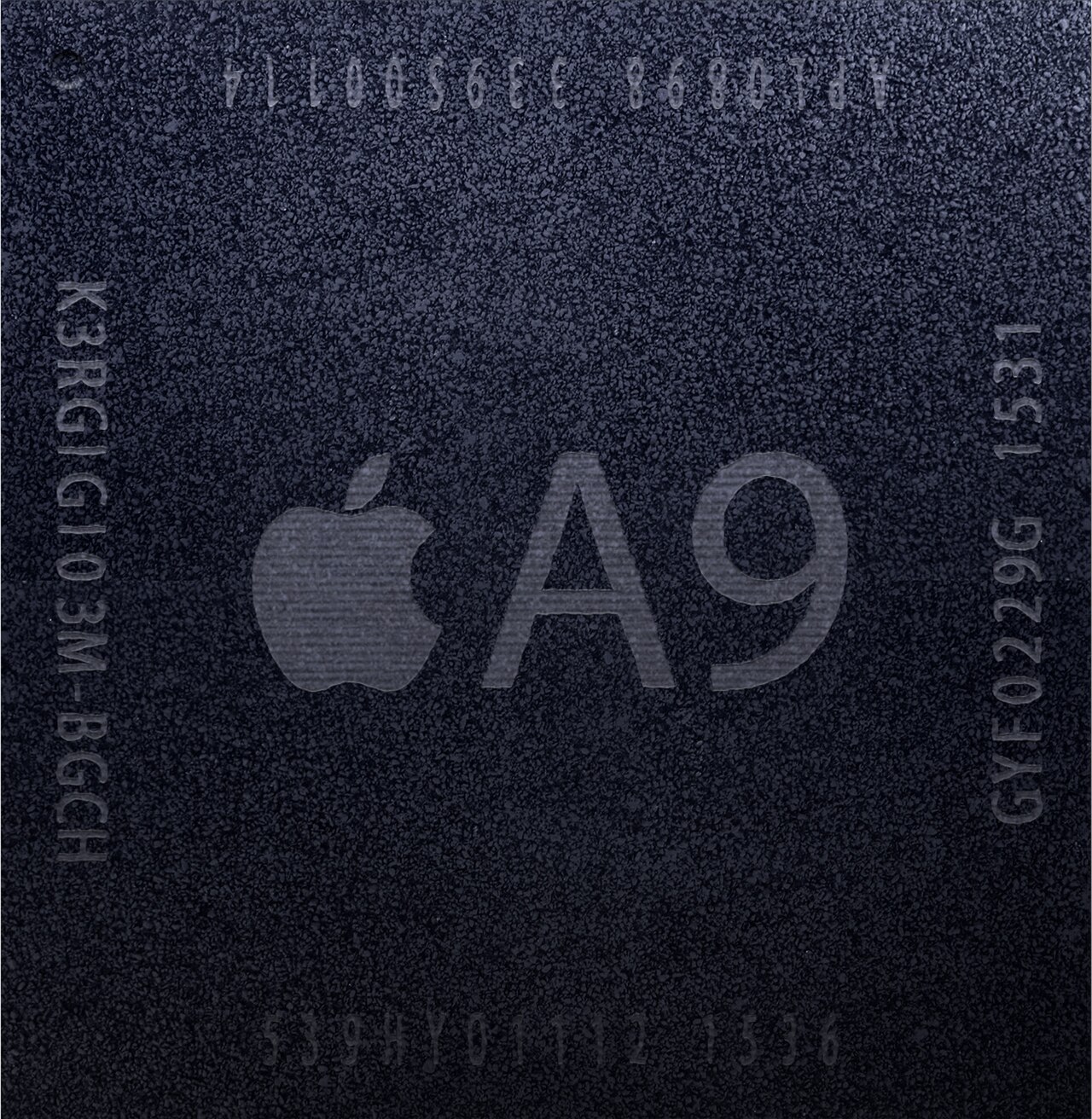

ابل A9

Apple A9 هو نظام SoC قائم على ARM 64 بت ظهر لأول مرة في iPhone 6S و 6S Plus، اللذين تم تقديمهما في 9 سبتمبر 2015. [78] صرحت Apple أن أداء وحدة المعالجة المركزية لديها أعلى بنسبة 70٪ وأداء الرسومات أعلى بنسبة 90٪ مقارنة بسابقتها، Apple A8 . [78] إنه مزدوج المصدر، وهو الأول من نوعه في نظام SoC من Apple؛ يتم تصنيعه بواسطة Samsung على عملية FinFET LPE 14 نانومتر ومن قبل TSMC على عملية FinFET 16 نانومتر. تم تضمينه لاحقًا في الجيل الأول من iPhone SE و iPad (الجيل الخامس) . كان Apple A9 هو آخر وحدة معالجة مركزية تصنعها Apple من خلال عقد مع Samsung، حيث يتم تصنيع جميع شرائح سلسلة A بعد ذلك بواسطة TSMC.

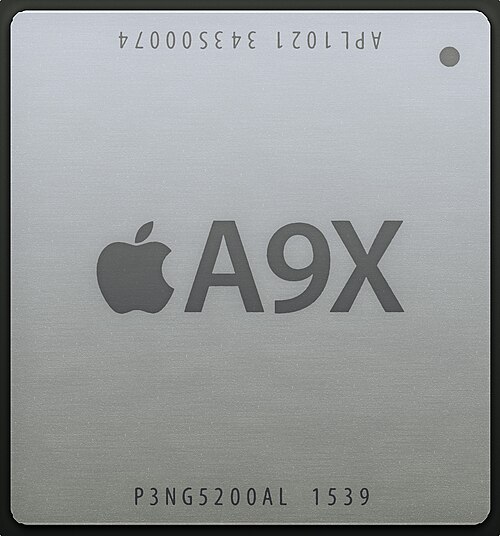

ابل A9X

Apple A9X هو نظام SoC 64 بت تم الإعلان عنه في 9 سبتمبر 2015، وتم إصداره في 11 نوفمبر 2015، وظهر لأول مرة في iPad Pro . [79] يوفر أداء وحدة المعالجة المركزية بنسبة 80% وأداء وحدة معالجة الرسومات ضعف أداء سابقه، Apple A8X . يتم تصنيعه بواسطة TSMC باستخدام عملية FinFET 16 نانومتر . [80]

ابل A10 فيوجن

Apple A10 Fusion هو نظام SoC قائم على ARM 64 بت ظهر لأول مرة في iPhone 7 و 7 Plus، اللذين تم تقديمهما في 7 سبتمبر 2016. [81] كما ظهر A10 في iPad من الجيل السادس و iPad من الجيل السابع و iPod Touch من الجيل السابع . [82] يتميز بتصميم ARM big.LITTLE رباعي النواة جديد مع نواتين عاليتي الأداء ونواتين أصغر حجمًا عاليتي الكفاءة. إنه أسرع بنسبة 40٪ من A9، مع رسومات أسرع بنسبة 50٪. يتم تصنيعه بواسطة TSMC على عملية FinFET 16 نانومتر.

ابل A10X فيوجن

Apple A10X Fusion هو نظام SoC قائم على ARM 64 بت ظهر لأول مرة في iPad Pro مقاس 10.5 بوصة والجيل الثاني من iPad Pro مقاس 12.9 بوصة، وكلاهما تم الإعلان عنهما في 5 يونيو 2017. [83] إنه أحد متغيرات A10 وتزعم Apple أنه يتمتع بأداء وحدة معالجة مركزية أسرع بنسبة 30 بالمائة وأداء وحدة معالجة رسومية أسرع بنسبة 40 بالمائة من سابقتها، A9X . [83] في 12 سبتمبر 2017، أعلنت Apple أن Apple TV 4K سيعمل بشريحة A10X. يتم تصنيعه بواسطة TSMC على عملية FinFET 10 نانومتر الخاصة بهم. [84]

شريحة ابل A11 بيونيك

Apple A11 Bionic هو نظام SoC قائم على ARM 64 بت [85] ظهر لأول مرة في iPhone 8 وiPhone 8 Plus و iPhone X ، والتي تم تقديمها في 12 سبتمبر 2017. [85] يحتوي على نواتين عاليتي الأداء، أسرع بنسبة 25% من A10 Fusion ، وأربعة أنوية عالية الكفاءة، أسرع بنسبة 70% من النوى الموفرة للطاقة في A10، ولأول مرة وحدة معالجة رسومية ثلاثية النواة مصممة من Apple مع أداء رسومي أسرع بنسبة 30% من A10. [85] [86] كما أنها أول شريحة من سلسلة A تتميز بمحرك "Neural Engine" من Apple، والذي يعزز عمليات الذكاء الاصطناعي والتعلم الآلي. [87]

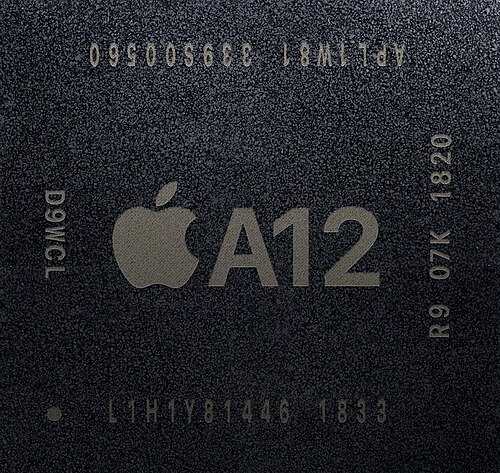

شريحة A12 Bionic من شركة آبل

Apple A12 Bionic هو نظام SoC قائم على ARM 64 بت ظهر لأول مرة في iPhone XS و XS Max و XR ، والتي تم تقديمها في 12 سبتمبر 2018. كما يتم استخدامه في iPad Air من الجيل الثالث و iPad Mini من الجيل الخامس و iPad من الجيل الثامن . يحتوي على نواتين عاليتي الأداء، أسرع بنسبة 15٪ من A11 Bionic، وأربع نوى عالية الكفاءة، والتي تستهلك طاقة أقل بنسبة 50٪ من النوى الموفرة للطاقة في A11 Bionic. [88] يتم تصنيع A12 بواسطة TSMC [89] باستخدام عملية FinFET 7 نانومتر [90] ، وهي الأولى التي يتم شحنها في هاتف ذكي. [91] [89] كما يتم استخدامه في Apple TV من الجيل السادس .

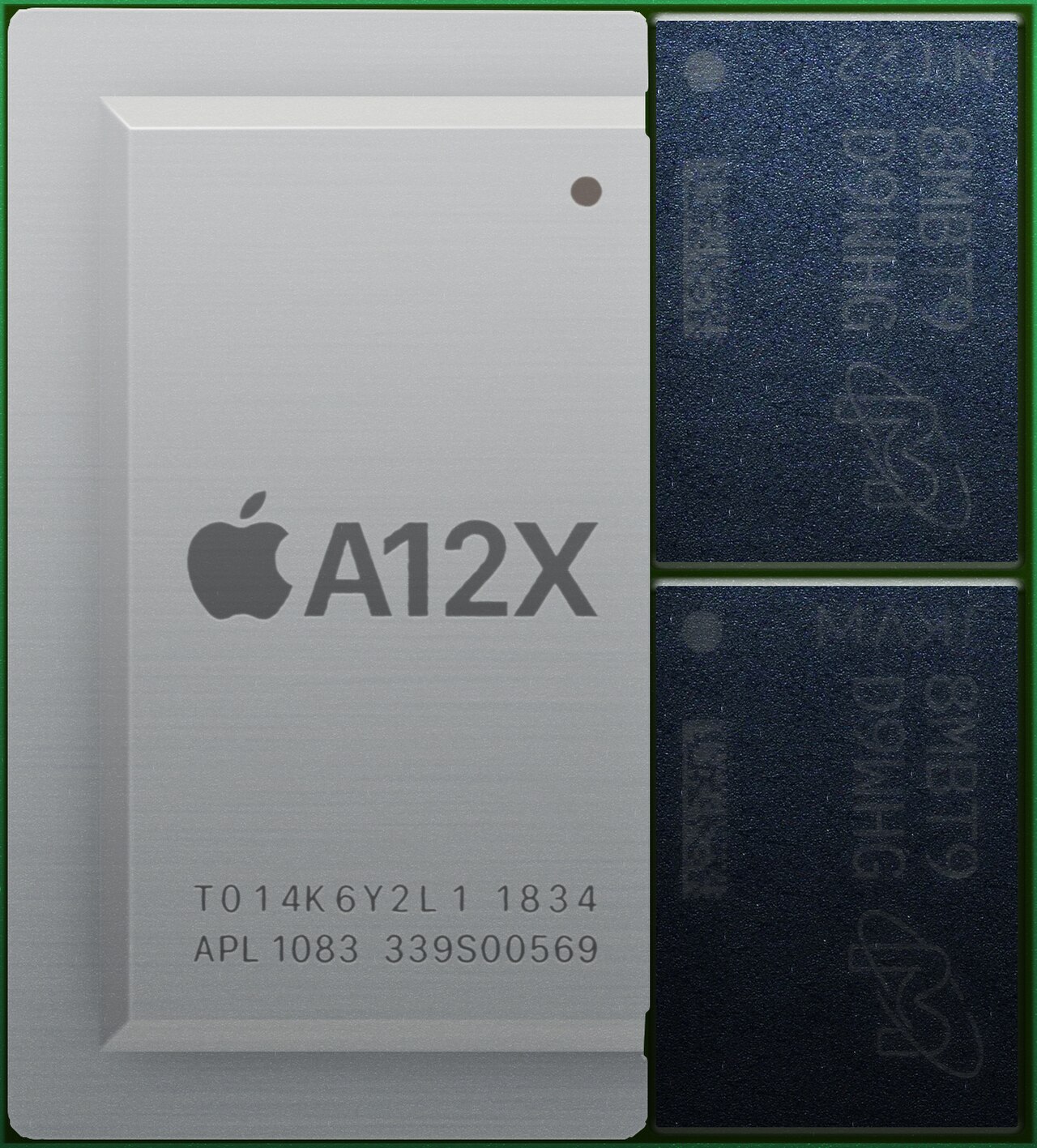

شريحة A12X Bionic من شركة آبل

Apple A12X Bionic هو نظام SoC قائم على ARM 64 بت ظهر لأول مرة في iPad Pro مقاس 11.0 بوصة والجيل الثالث من iPad Pro مقاس 12.9 بوصة، وكلاهما تم الإعلان عنهما في 30 أكتوبر 2018. [92] يوفر أداء وحدة المعالجة المركزية أحادية النواة أسرع بنسبة 35٪ وأداء وحدة المعالجة المركزية متعددة النواة أسرع بنسبة 90٪ من سابقتها، A10X. يحتوي على أربع نوى عالية الأداء وأربع نوى عالية الكفاءة. يتم تصنيع A12X بواسطة TSMC باستخدام عملية FinFET 7 نانومتر .

شريحة ابل A12Z بيونيك

معالج Apple A12Z Bionic هو إصدار محدث من معالج A12X Bionic، ظهر لأول مرة في الجيل الرابع من iPad Pro ، والذي تم الإعلان عنه في 18 مارس 2020. [93] ويضيف نواة وحدة معالجة رسومية إضافية، مقارنةً بمعالج A12X، لتحسين أداء الرسومات. [94] كما يتم استخدام معالج A12Z في النموذج الأولي لجهاز كمبيوتر Developer Transition Kit الذي يساعد المطورين في إعداد برامجهم لأجهزة Mac المستندة إلى Apple silicon. [95]

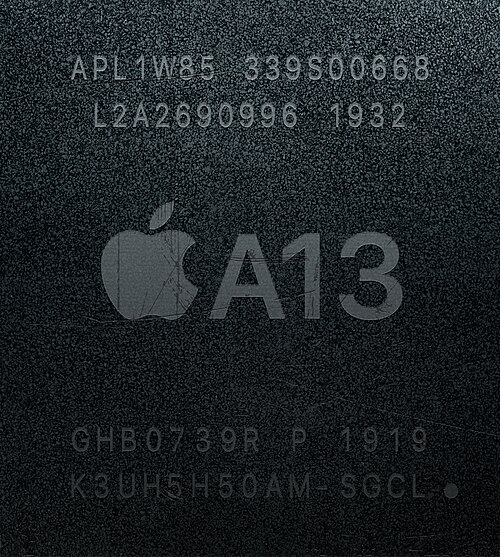

شريحة ابل A13 بيونيك

Apple A13 Bionic هو نظام SoC 64 بت يعتمد على ARM ظهر لأول مرة في iPhone 11 و 11 Pro و 11 Pro Max ، والتي تم طرحها في 10 سبتمبر 2019. كما أنها موجودة في الجيل الثاني من iPhone SE (تم إصداره في 15 أبريل 2020)، والجيل التاسع من iPad (تم الإعلان عنه في 14 سبتمبر 2021) وفي Studio Display (تم الإعلان عنه في 8 مارس 2022).

يتميز نظام A13 بالكامل بإجمالي 18 نواة - وحدة معالجة مركزية سداسية النواة، ووحدة معالجة رسومية رباعية النواة، ومعالج Neural Engine ثماني النواة، وهو مخصص للتعامل مع عمليات التعلم الآلي على متن الطائرة؛ أربعة من النوى الستة في وحدة المعالجة المركزية هي نوى منخفضة الطاقة مخصصة للتعامل مع العمليات الأقل كثافة في استخدام وحدة المعالجة المركزية، مثل المكالمات الصوتية، وتصفح الويب، وإرسال الرسائل، بينما يتم استخدام نواتين أعلى أداء فقط للعمليات الأكثر كثافة في استخدام وحدة المعالجة المركزية، مثل تسجيل فيديو بدقة 4K أو تشغيل لعبة فيديو. [96]

شريحة A14 Bionic من شركة آبل

Apple A14 Bionic هو نظام SoC قائم على ARM 64 بت ظهر لأول مرة في الجيل الرابع من iPad Air و iPhone 12 ، والذي تم إصداره في 23 أكتوبر 2020. وهو أول شريحة 5 نانومتر متوفرة تجاريًا ويحتوي على 11.8 مليار ترانزستور ومعالج AI مكون من 16 نواة. [97] وهو يتضمن Samsung LPDDR4X DRAM ووحدة معالجة مركزية سداسية النواة ووحدة معالجة رسومية رباعية النواة مع قدرات التعلم الآلي في الوقت الفعلي. تم استخدامه لاحقًا في الجيل العاشر من iPad ، والذي تم إصداره في 26 أكتوبر 2022.

شريحة ابل A15 بيونيك

Apple A15 Bionic هو نظام SoC قائم على ARM 64 بت ظهر لأول مرة في iPhone 13 ، الذي تم الكشف عنه في 14 سبتمبر 2021. تم بناء A15 على عملية تصنيع 5 نانومتر مع 15 مليار ترانزستور. يحتوي على نواتين معالجة عالية الأداء، و4 نوى عالية الكفاءة، ووحدة معالجة رسوميات جديدة من 5 نوى لسلسلة iPhone 13 Pro (4 نوى لـ iPhone 13 و13 mini)، ومحرك عصبي جديد مكون من 16 نواة قادر على إجراء 15.8 تريليون عملية في الثانية. [98] [99] كما يتم استخدامه في الجيل الثالث من iPhone SE و iPhone 14 وiPhone 14 Plus والجيل السادس من iPad Mini . [100]

شريحة ابل A16 بيونيك

Apple A16 Bionic هو نظام SoC يعتمد على ARM 64 بت ظهر لأول مرة في iPhone 14 Pro ، والذي تم الكشف عنه في 7 سبتمبر 2022. يحتوي A16 على 16 مليار ترانزستور وهو مبني على عملية تصنيع N4P من TSMC ، والتي تروج لها Apple كأول معالج 4 نانومتر في هاتف ذكي. [101] [102] ومع ذلك، فإن N4 هو نسخة محسنة من تقنية N5، وهي عملية تصنيع 5 نانومتر من الجيل الرابع بحكم الأمر الواقع . [103] [104] [105] تحتوي الشريحة على نواتين معالجة عالية الأداء و4 نوى عالية الكفاءة ورسومات خماسية النواة لسلسلة iPhone 14 Pro. تمت ترقية الذاكرة إلى LPDDR5 للحصول على نطاق ترددي أعلى بنسبة 50٪ ومحرك عصبي أسرع بنسبة 7٪ مكون من 16 نواة قادر على إجراء 17 تريليون عملية في الثانية. تم استخدام الشريحة لاحقًا في iPhone 15 وiPhone 15 Plus. [106]

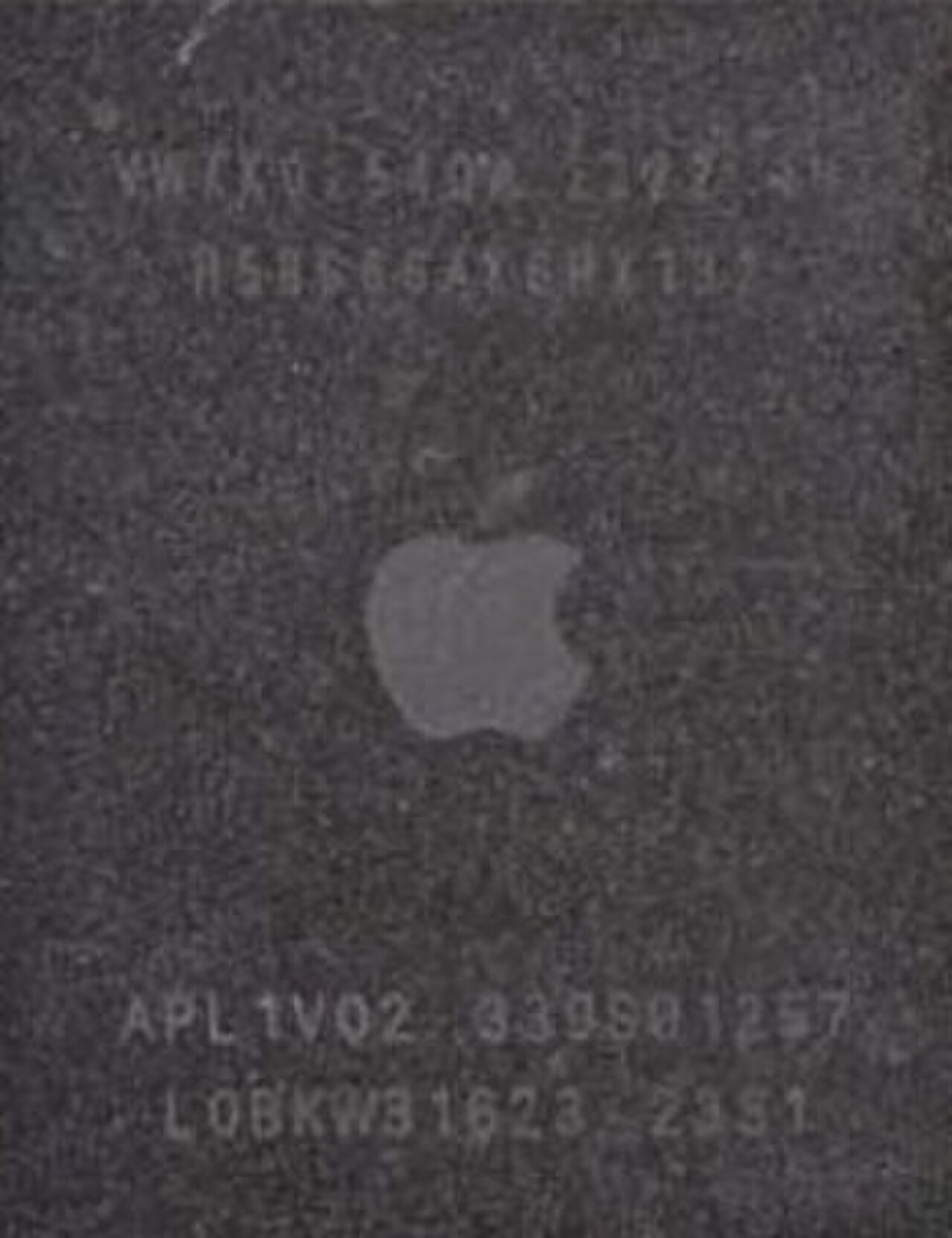

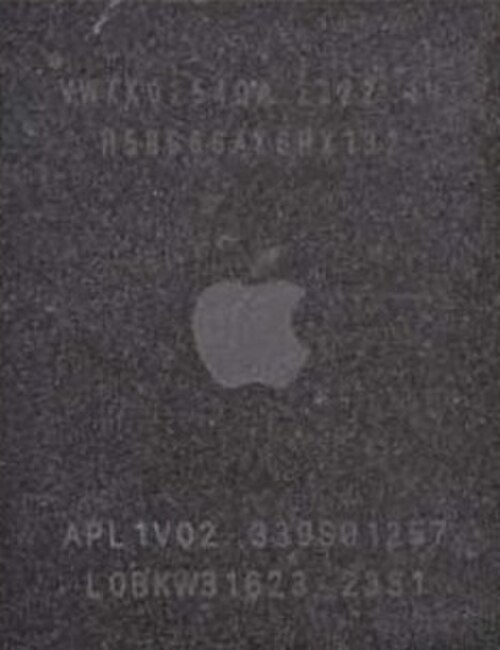

ابل A17 برو

Apple A17 Pro هو نظام SoC قائم على ARM 64 بت ظهر لأول مرة في iPhone 15 Pro ، والذي تم الكشف عنه في 12 سبتمبر 2023. إنه أول نظام SoC بتقنية 3 نانومتر من Apple . تحتوي الشريحة على نواتين معالجة عالية الأداء و4 نوى عالية الكفاءة ووحدة معالجة رسومية سداسية النواة لسلسلة iPhone 15 Pro ومحرك عصبي مكون من 16 نواة قادر على إجراء 35 تريليون عملية في الثانية. تم وصف وحدة معالجة الرسوميات بأنها أكبر إعادة تصميم لها في تاريخ وحدات معالجة الرسوميات من Apple، حيث أضافت تتبع الأشعة المعجل بالأجهزة ودعم التظليل الشبكي. [107]

ابل A18

Apple A18 هو نظام على رقاقة 64 بت مبني على ARM وصممته شركة Apple وظهر لأول مرة في iPhone 16 وiPhone 16 Plus.

ابل A18 برو

Apple A18 Pro هو نظام على رقاقة 64 بت مبني على ARM وصممته شركة Apple وظهر لأول مرة في iPhone 16 Pro .

مقارنة بين معالجات السلسلة A

عام تكنولوجيا أشباه الموصلات هندسة الحاسوب وحدة المعالجة المركزية وحدة معالجة الرسوميات مُسرِّع الذكاء الاصطناعي تكنولوجيا الذاكرة الإصدار الأول
اسم الاسم الرمزي الجزء رقم صورة العقدة الشركة المصنعة عدد الترانزستورات حجم القالب وحدة المعالجة المركزية ISA عرض البت جوهر الأداء نواة الكفاءة النوى الشاملة مخبأ بائع النوى عدد SIMD EU عدد وحدات الحساب والمنطق FP32 تكرار FP32 فلوب النوى العمليات عرض ناقل الذاكرة إجمالي عدد بتات القناة
لكل قناة 		نوع الذاكرة
النطاق الترددي النظري		 القدرة المتاحة
الاسم الأساسي النوى سرعة النواة الاسم الأساسي النوى سرعة النواة ل1 ل2 ل3 سولت ليك سيتي

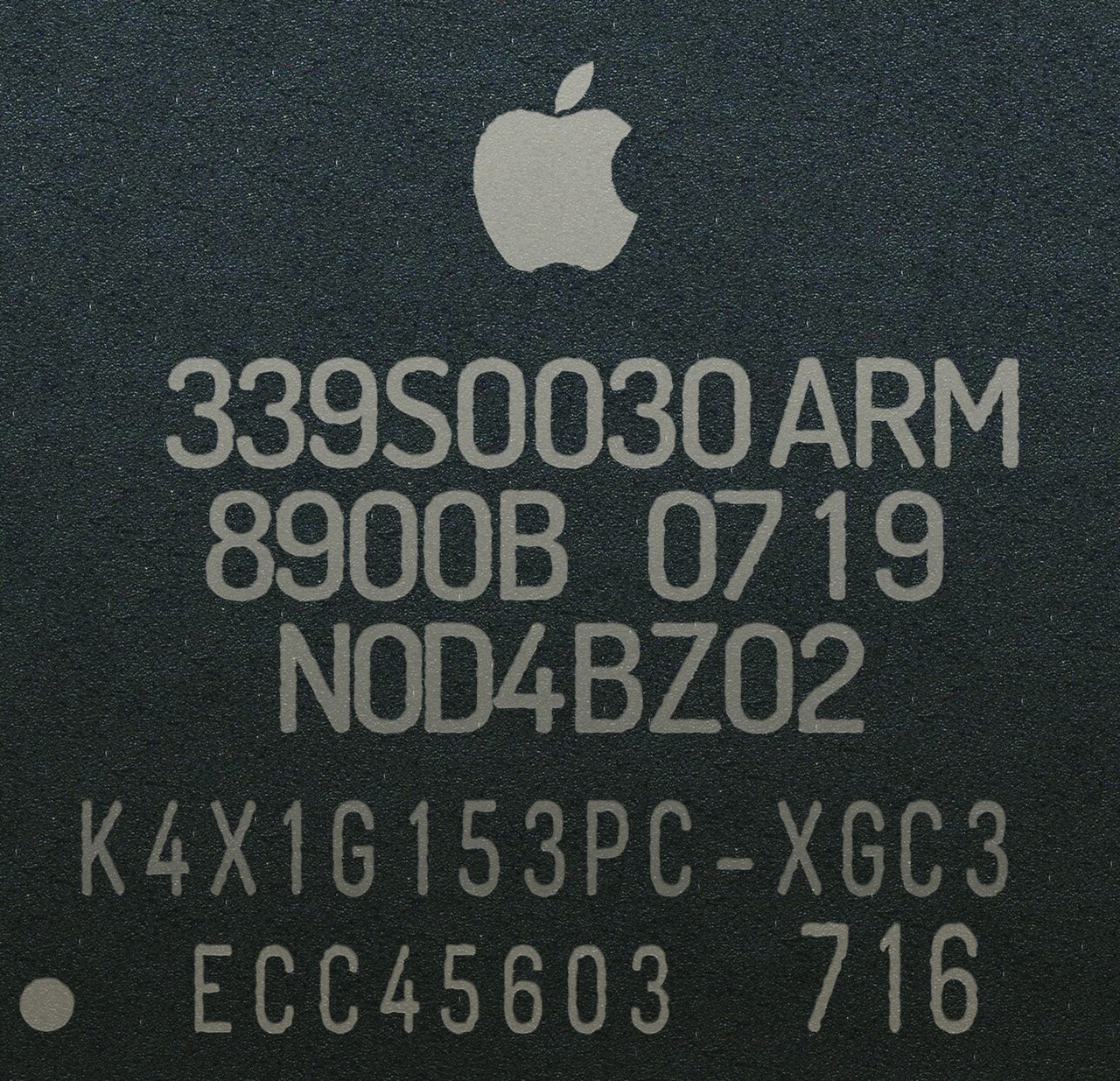

أ ب ل0098 س5ل8900 90 نانومتر
[108] 		سامسونج 72 مم 2
[11] 		ARMv6 32 بت أرم11 1 412 ميجا هرتز — — — أحادي النواة L1i: 16 كيلوبايت
L1d: 16 كيلوبايت 		— — — باور في ار
ام بي اكس لايت 		1 1 8 60 ميجا هرتز – 103 ميجا هرتز 0.96 جيجا فلوب – 1.64 جيجا فلوب — — 16 بت 1 قناة
16 بت/قناة 		LPDDR -266
(133.25
ميجا هرتز) 		533 ميجابايت/ثانية 128 ميجابايت 29 يونيو 2007

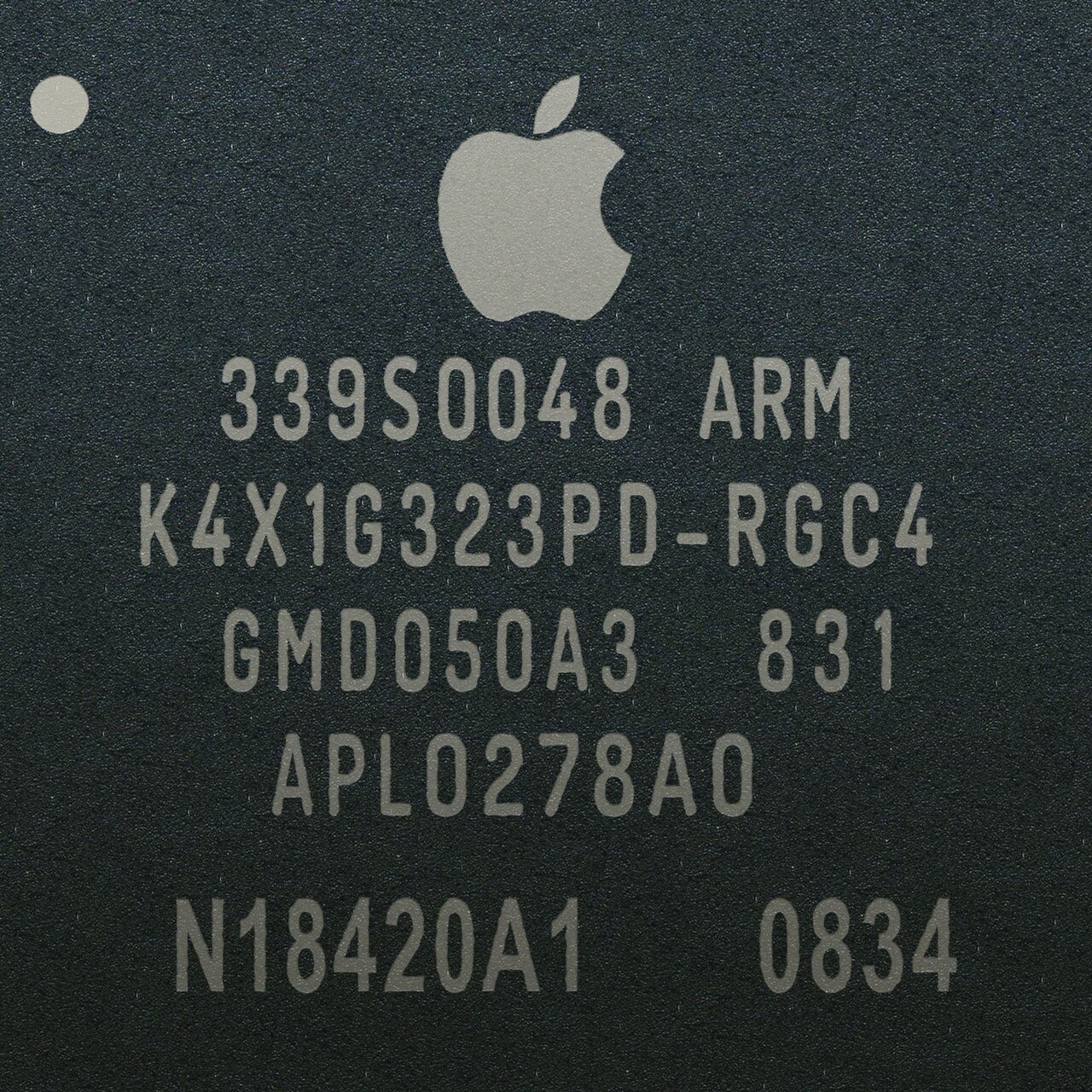

أ ب ل0278 س5ل8720 65 نانومتر
[11] 		36 مم 2
[11] 		533 ميجا هرتز 103 ميجا هرتز – 133 ميجا هرتز 1.64 جيجا فلوب – 2.12 جيجا فلوب 32 بت 1 قناة
32 بت/قناة 		1066 ميجابايت/ثانية 11 يوليو 2008

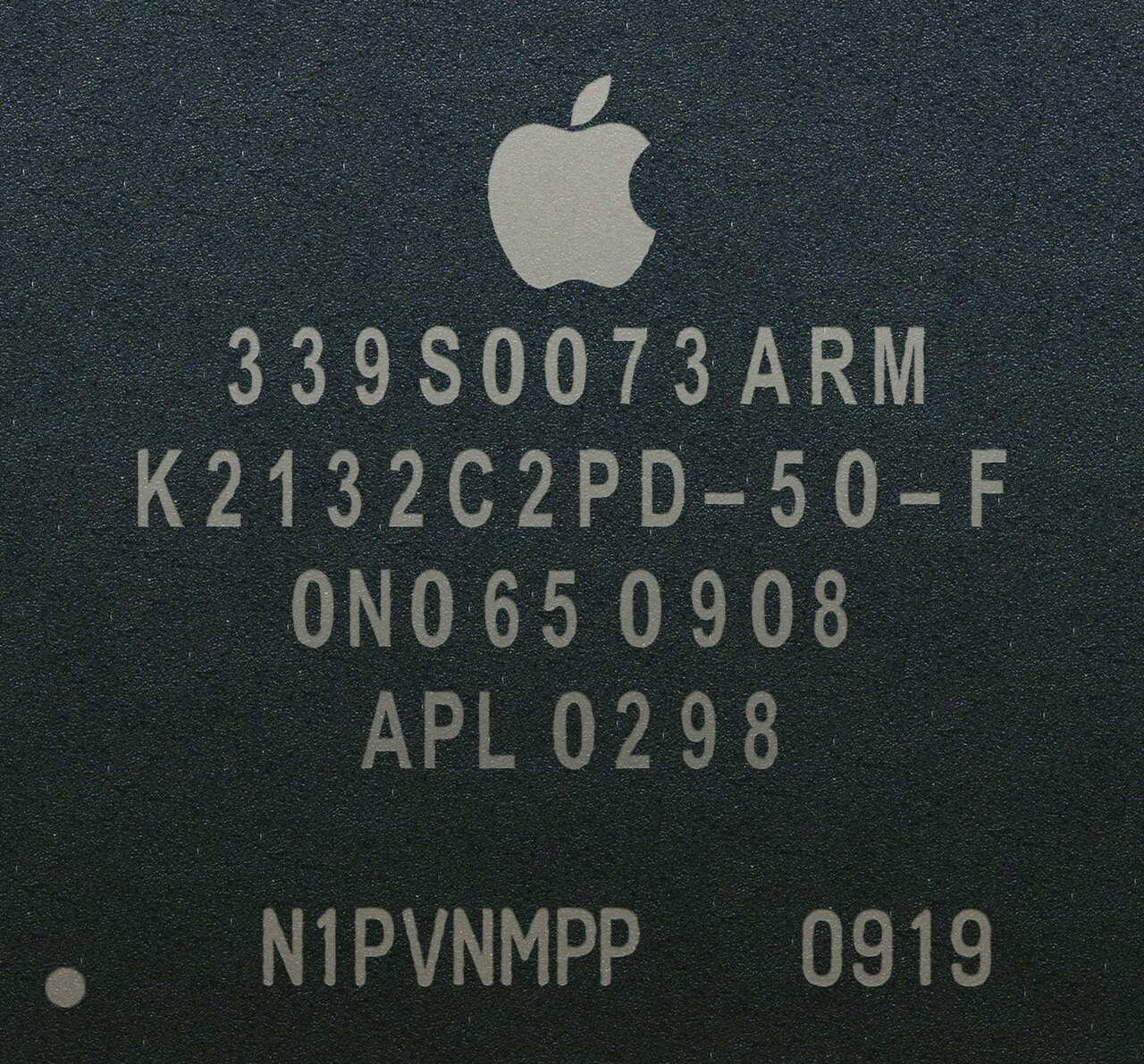

أ ب ل0298 س5ل8920 71.8 مم 2
[12] 		ARMv7 كورتيكس-A8 600 ميجا هرتز L1i: 32 كيلوبايت
L1d: 32 كيلوبايت 		256 كيلو بايت باور في ار
SGX535
[109] 		2 16 200 ميجا هرتز 6.4 جيجافلوبس LPDDR-400
(200 ميجا هرتز) 		1.6 جيجا بايت/ثانية 256 ميجابايت 19 يونيو 2009

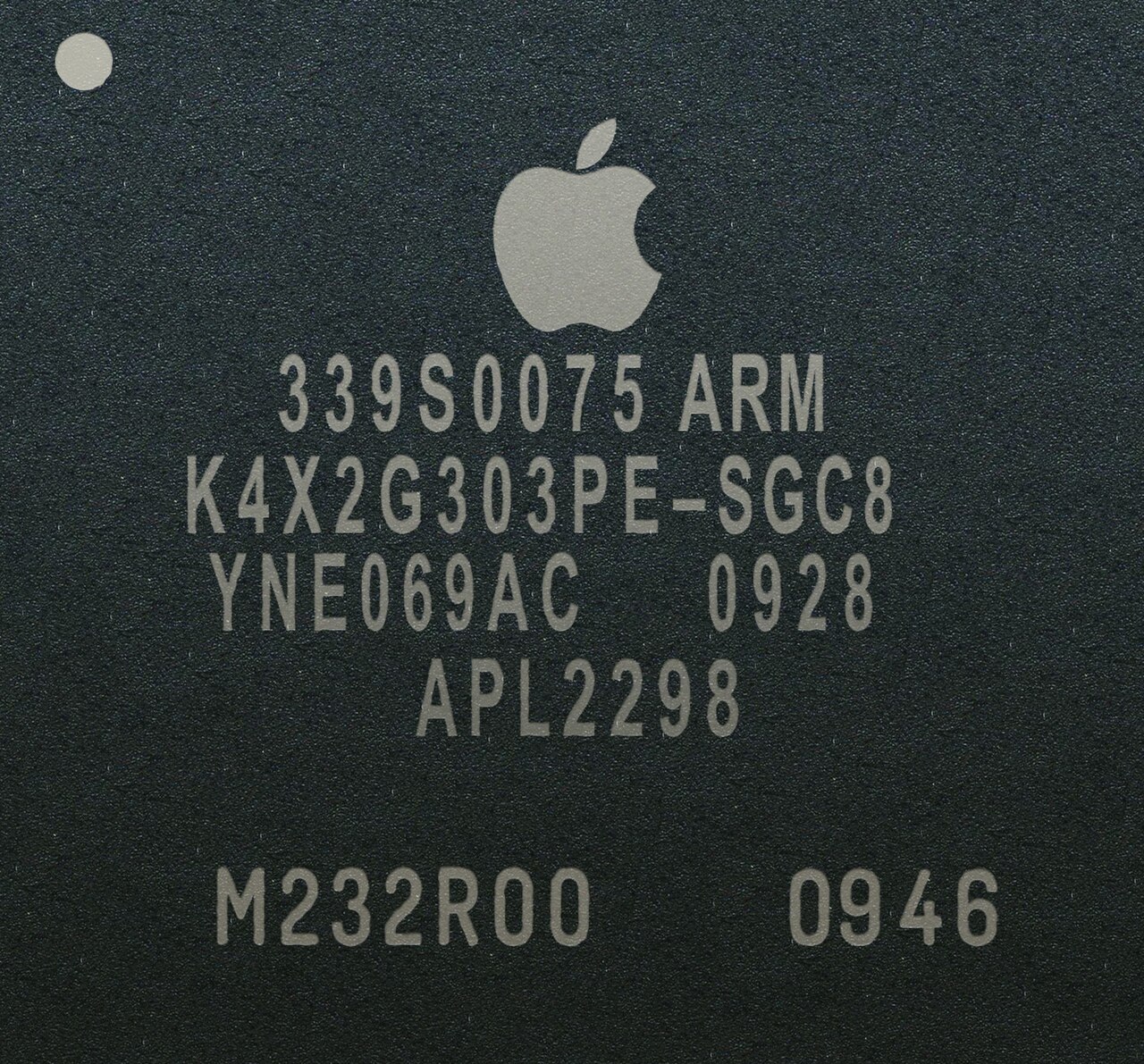

أبل2298 س5ل8922 45 نانومتر
[11] [12]
[33] 		41.6 مم 2
[11] 		9 سبتمبر 2009
أ4 أ ب ل0398 س5ل8930 53.3 مم 2
[11] [12] 		800 ميجا هرتز 512 كيلو بايت 200 ميجا هرتز – 250 ميجا هرتز 6.4 جيجا فلوب – 8.0 جيجا فلوب 64 بت قناتان
32 بت/قناة 		3.2 جيجابايت/ثانية 3 أبريل 2010
1.0 جيجاهرتز
800 ميجا هرتز 512 ميجابايت
أ5 أ ب ل0498 س5ل8940 122.2 مم 2
[33] 		القشرة-A9 2 800 ميجا هرتز ثنائي النواة 1 ميجا بايت باور في ار
SGX543
[110] [51] 		2 4 32 200 ميجا هرتز 12.8 جيجافلوبس LPDDR2 -800
(400 ميجا هرتز) 		6.4 جيجابايت/ثانية 11 مارس 2011
1.0 جيجاهرتز
أ ب ل2498 س5ل8942 32 نانومتر
Hκ MG
[34] [40] 		69.6 مم 2
[34] 		800 ميجا هرتز 7 مارس 2012
1.0 جيجاهرتز
2 [أ] ثنائي النواة [ب]

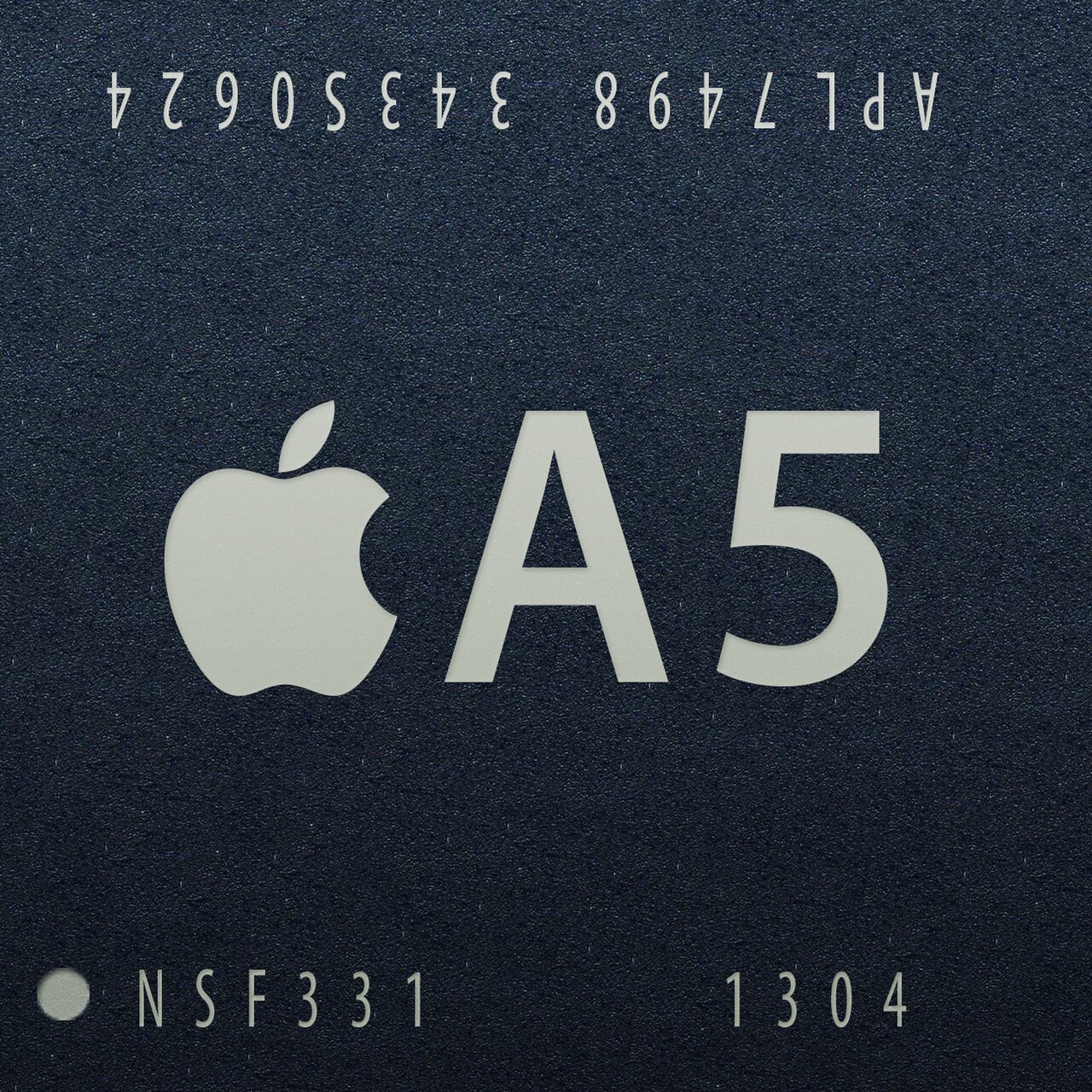

أ ب ل 7498 س5ل8947 37.8 مم 2
[40] 		1 أحادي النواة 28 يناير 2013
ايه 5 اكس ابلي5498 س5ل8945 45 نانومتر
[11] [12]
[33] 		165 مم 2
[42] 		2 ثنائي النواة 4 8 64 25.6 جيجافلوبس 128 بت 4 قنوات
32 بت/قناة 		12.8 جيجابايت/ثانية 1 جيجا بايت 16 مارس 2012
أ6 أ ب ل0598 س5ل8950 32 نانومتر
Hκ MG
[52] [111]
[55] 		96.71 مم 2
[52] [111] 		ARMv7s [112] سويفت [49] 1.3 جيجاهرتز
[113] 		3 6 48 266 أو 709 ميجا هرتز 25.5 أو 68.0 جيجافلوبس 64 بت قناتان
32 بت/قناة 		LPDDR2-1066
(533 ميجا هرتز) 		8.5 جيجابايت/ثانية 21 سبتمبر 2012
أيه6 إكس ابلي5598 س5ل8955 123 مم 2
[55] 		1.4 جيجاهرتز
[54] 		باور في ار
SGX554
[54] [114] 		4 16 128 300 ميجا هرتز 76.8 جيجافلوبس 128 بت 4 قنوات
32 بت/قناة 		17.0 جيجابايت/ثانية 2 نوفمبر 2012
أ7 أ ب ل0698 س5ل8960 28 نانومتر
Hκ MG
[65] [115] 		1 مليار 102 مم 2
[60] [115] 		ARMv8 .0-A
[61] [69] 		64 بت إعصار 1.3 جيجاهرتز L1i: 64 كيلوبايت
L1d: 64 كيلوبايت 		4 ميجا بايت (شامل)
[61] [116] [59] 		باور في ار
G6430
[63] [114] 		450 ميجا هرتز 115.2 جيجافلوبس 64 بت 1 قناة
64 بت/قناة 		LPDDR3 -1600
(800 ميجا هرتز) 		12.8 جيجابايت/ثانية 20 سبتمبر 2013
ابلي5698 س5ل8965 1.4 جيجاهرتز 1 نوفمبر 2013
أ8 ابلي1011 تي7000 20 نانومتر
Hκ MG
[70] [69] 		شركة تايوان لصناعة الرقائق 2 مليار 89 مم 2
[117] [77]
[118] 		إعصار 1.1 جيجاهرتز باور في ار
GX6450
[71] [119] [120] 		533 ميجا هرتز 136.4 جيجافلوبس 19 سبتمبر 2014
1.4 جيجاهرتز
1.5 جيجاهرتز 2 جيجا بايت
ايه8 اكس أ ب ل 1021 ت7001 3 مليار 128 مم 2
[77] 		3 3 النواة 2 ميجا بايت باور في ار
GX6850
[71] [77] [118] 		8 32 256 450 ميجا هرتز 230.4 جيجافلوبس 128 بت قناتان
64 بت/قناة 		25.6 جيجابايت/ثانية 22 أكتوبر 2014
أ9 أ ب ل0898 اس 8000 14 نانومتر
FinFET
[121] 		سامسونج ≥ 2 مليار 96 مم 2
[122] 		تويستر 2 1.85 جيجاهرتز
[123] [124] 		ثنائي النواة 3 ميجا بايت 4 ميجا بايت ( الضحية )

[116] [125]

باور في ار
GT7600
[71] [126] 		6 24 192 650 ميجا هرتز 249.6 جيجافلوبس 64 بت 1 قناة
64 بت/قناة 		LPDDR4 -3200
(1600 ميجا هرتز) 		25 سبتمبر 2015
أ ب ل 1022 س8003 16 نانومتر
FinFET
[122] [127]
[128] 		شركة تايوان لصناعة الرقائق 104.5 مم 2
[122]
ايه 9 اكس أ ب ل 1021 س8001 ≥ 3 مليار 143.9 مم 2
[127] [84] 		2.16 جيجاهرتز
[129] [130] 		—
[116] [127] 		باور في ار
GT7850
[71] [127] 		12 48 384 499.2 جيجافلوبس 128 بت [ج] 2 قناة [د]
64 بت/قناة 		11 نوفمبر 2015
2.26 جيجاهرتز 128 بت قناتان
64 بت/قناة 		51.2 جيجابايت/ثانية 4 غيغابايت
ايه 10 فيوجن أ ب ل 1 دبليو 24 ت8010 3.3 مليار 125 مم 2
[128] 		ARMv8 .1-A إعصار 2 1.64 جيجاهرتز زفير 2 1.09 جيجاهرتز رباعي النواة [e] P-core:
L1i: 64 كيلوبايت
L1d: 64 كيلوبايت

E-core:
L1i: 32 كيلوبايت
L1d: 32 كيلوبايت 		P-core:
3 ميجا بايت

E-core:
1 ميجا بايت 		4 ميجا بايت باور في ار
GT7600
بلس [131] [71]
[132] [133] 		6 24 192 900 ميجا هرتز 345.6 جيجافلوبس 64 بت 1 قناة
64 بت/قناة 		25.6 جيجابايت/ثانية 2 جيجا بايت 16 سبتمبر 2016
2.34 جيجاهرتز
3 جيجا بايت
A10X فيوجن أ ب ل 1071 ت8011 10 نانومتر
FinFET
[84] 		≥ 4 مليار 96.4 مم 2
[84] 		3 2.38 جيجاهرتز 3 1.30 جيجاهرتز 6 نواة [f] P-core:
8 ميجا بايت

E-core:
1 ميجا بايت 		—
[134] [135] 		4 ميجا بايت 12 48 384 1000 ميجا هرتز 768.0 جيجافلوبس 128 بت قناتان
64 بت/قناة 		51.2 جيجابايت/ثانية 3 جيجا بايت 13 يونيو 2017
4 غيغابايت
معالج A11
بيونيك 		ابلي1دبليو72 ت8015 4.3 مليار 87.66 مم 2
[136] 		ARMv8 .2-A
[137] 		موسم الرياح الموسمية 2 2.39 جيجاهرتز ميسترال 4 [ج] 1.19 جيجاهرتز 6 نواة
الجيل الأول
من تصميم شركة Apple		 3 12 192 1066 ميجا هرتز 409.3 جيجافلوبس 2 600 مليار OPS 64 بت 4 قنوات
16 بت/قناة 		LPDDR4X -4266
(2133 ميجا هرتز) 		34.1 جيجابايت/ثانية 2 جيجا بايت 22 سبتمبر 2017
3 جيجا بايت
معالج A12
بيونيك 		ابلي1دبليو81 ت8020 7 نانومتر (N7)
FinFET
 6.9 مليار 83.27 مم 2
[138] 		ARMv8 .3-A
[139] 		دوامة 2.49 جيجاهرتز العاصفة 4 1.59 جيجاهرتز P-core:
L1i: 128 كيلوبايت
L1d: 128 كيلوبايت

E-core:
L1i: 32 كيلوبايت
L1d: 32 كيلوبايت 		P-core:
8 ميجا بايت

E-core:
2 ميجا بايت 		8 ميجا بايت
الجيل الثاني
من تصميم Apple (Apple G11P) 		4 16 256 1125 ميجا هرتز 576.0 جيجافلوبس 8 5 قمم 21 سبتمبر 2018
4 غيغابايت
معالج A12X Bionic أ ب ل 1083 ت8027 10 مليار 135 مم 2
[140] 		4 8 نواة الجيل الثاني
من تصميم شركة Apple (Apple G11G) 		7
 28 448 1.008 تيرا فلوب 128 بت قناتان
64 بت/قناة 		68.2 جيجابايت/ثانية 7 نوفمبر 2018
6 جيجا بايت
A12Z بيونيك 8 32 512 1.152 تيرا فلوب 25 مارس 2020
16 جيجا بايت 22 يونيو 2020
معالج A13
بيونيك 		ابلي1دبليو85 ت8030 7 نانومتر (N7P)
FinFET 		8.5 مليار 98.48 مم 2
[141] 		ARMv8 .4-A
[142] 		البرق 2 2.66 جيجاهرتز رعد 1.72 جيجاهرتز 6 نواة P-core:
L1i: 128 كيلوبايت
L1d: 128 كيلوبايت

E-core:
L1i: 96 كيلوبايت
L1d: 48 كيلوبايت 		P-core:
8 ميجا بايت

E-core:
4 ميجا بايت 		16 ميجا بايت
الجيل الثالث
من تصميم شركة Apple
[143] 		4 16
[144] 		256 1350 ميجا هرتز 691.2 جيجافلوبس 5.5 قمم 64 بت 4 قنوات
16 بت/قناة 		34.1 جيجابايت/ثانية 3 جيجا بايت 20 سبتمبر 2019
4 غيغابايت
معالج A14
بيونيك 		ابلي1دبليو01 ت8101 5 نانومتر (N5)
FinFET 		11.8 مليار 88 مم 2
[145] 		ARMv8 .5-A
[146] 		عاصفة نارية 3.00 جيجاهرتز عاصفة ثلجية 1.82 جيجاهرتز P-core:
L1i: 192 كيلوبايت
L1d: 128 كيلوبايت

E-core:
L1i: 128 كيلوبايت
L1d: 64 كيلوبايت
الجيل الرابع
من تصميم شركة Apple
[147] [143] [148]
[149] 		1462.5 ميجا هرتز 748.8 جيجافلوبس 16 11 توبس 23 أكتوبر 2020
4 غيغابايت
A15
بيونيك 		[150] APL1W07
 ت8110 5 نانومتر (N5P)
FinFET 		15 مليار 108.01 مم 2
[150] 		ARMv8 .6-A
[146] 		انهيار جليدي 3.24 جيجاهرتز عاصفة ثلجية 2.02 جيجاهرتز P-core:
12 ميجا بايت

E-core:
4 ميجا بايت 		32 ميجابايت
الجيل الخامس
من تصميم شركة Apple
[151] [152] [153] 		512
[144] 		1338 ميجا هرتز
[144] [154] 		1.370 تيرا فلوب [155] 15.8 أعلى 4 غيغابايت 24 سبتمبر 2021
2.93 جيجاهرتز 5 20
[154] [156] 		640
[154] [156] 		1.713 تيرا فلوب [157]
3.24 جيجاهرتز 6 جيجا بايت
A16
بيونيك 		ابلي1دبليو10

[158]

ت8120 4 نانومتر
(N4P)
FinFET

[103] [104]
[105] [102]
[159]

16 مليار 112.75 مم 2
 ايفرست
[160] [161] 		3.46 جيجاهرتز منشار ذو أسنان
[160] [161] 		P-core:
16 ميجا بايت

E-core:
4 ميجا بايت

[162]

24 ميجا بايت

[162]


الجيل السادس
من تصميم شركة آبل		 1398 ميجا هرتز
[156] 		1.789 تيرا فلوب
[156] 		17 توبس LPDDR5 -6400 (3200 ميجا هرتز) 51.2 جيجابايت/ثانية 16 سبتمبر 2022
ايه 17
برو 		ابلي1في02 ت8130 3 نانومتر (N3B) FinFET 19 مليار 103.80 مم 2
 ايفرست (الجيل الثاني) 3.78 جيجاهرتز
[163] 		المنشار السني (الجيل الثاني) 2.11 جيجاهرتز
[163]
الجيل السابع
من تصميم شركة آبل		 6 24 768 2.147 تيرا فلوب [164] 35 توبس 8 جيجا بايت 22 سبتمبر 2023
أ18 ابلي1في08 3 نانومتر (N3E) FinFET 90 مم 2 [165] ARMv9.2-A [166] ايفرست (الجيل الثالث) 4.05 جيجاهرتز المنشار السني (الجيل الثالث) 2.42 جيجاهرتز [167] P-core:
8 ميجا بايت

E-core:
4 ميجا بايت 		12 ميجا بايت

[168]


الجيل الثامن
من تصميم شركة آبل		 5 20 [168] 640 [168] 1490 ميجا هرتز [169] 1.907 تيرا فلوب LPDDR5X -7500 (3750 ميجا هرتز) 60.0 جيجابايت/ثانية [168] 9 سبتمبر 2024
ايه 18
برو 		ابلي1في07 ت8140 105 مم 2 [165] P-core:
16 ميجا بايت

E-core:
4 ميجا بايت 		24 ميجا بايت

[168]

6 24 [168] 768 [168] 2.289 تيرا فلوب
اسم الاسم الرمزي الجزء رقم صورة العقدة الشركة المصنعة عدد الترانزستورات حجم القالب وحدة المعالجة المركزية ISA عرض البت الاسم الأساسي النوى سرعة النواة الاسم الأساسي النوى سرعة النواة النوى الشاملة ل1 ل2 ل3 سولت ليك سيتي بائع النوى عدد SIMD EU عدد وحدات الحساب والمنطق FP32 تكرار FP32 فلوب النوى العمليات عرض ناقل الذاكرة إجمالي عدد بتات القناة
لكل قناة 		نوع الذاكرة
النطاق الترددي النظري		 القدرة المتاحة الإصدار الأول
جوهر الأداء نواة الكفاءة مخبأ
عام تكنولوجيا أشباه الموصلات هندسة الحاسوب وحدة المعالجة المركزية وحدة معالجة الرسوميات مُسرِّع الذكاء الاصطناعي تكنولوجيا الذاكرة

سلسلة H

سلسلة Apple "H" عبارة عن عائلة من أنظمة SoC ذات معالجة صوتية منخفضة الطاقة واتصال لاسلكي للاستخدام في سماعات الرأس.

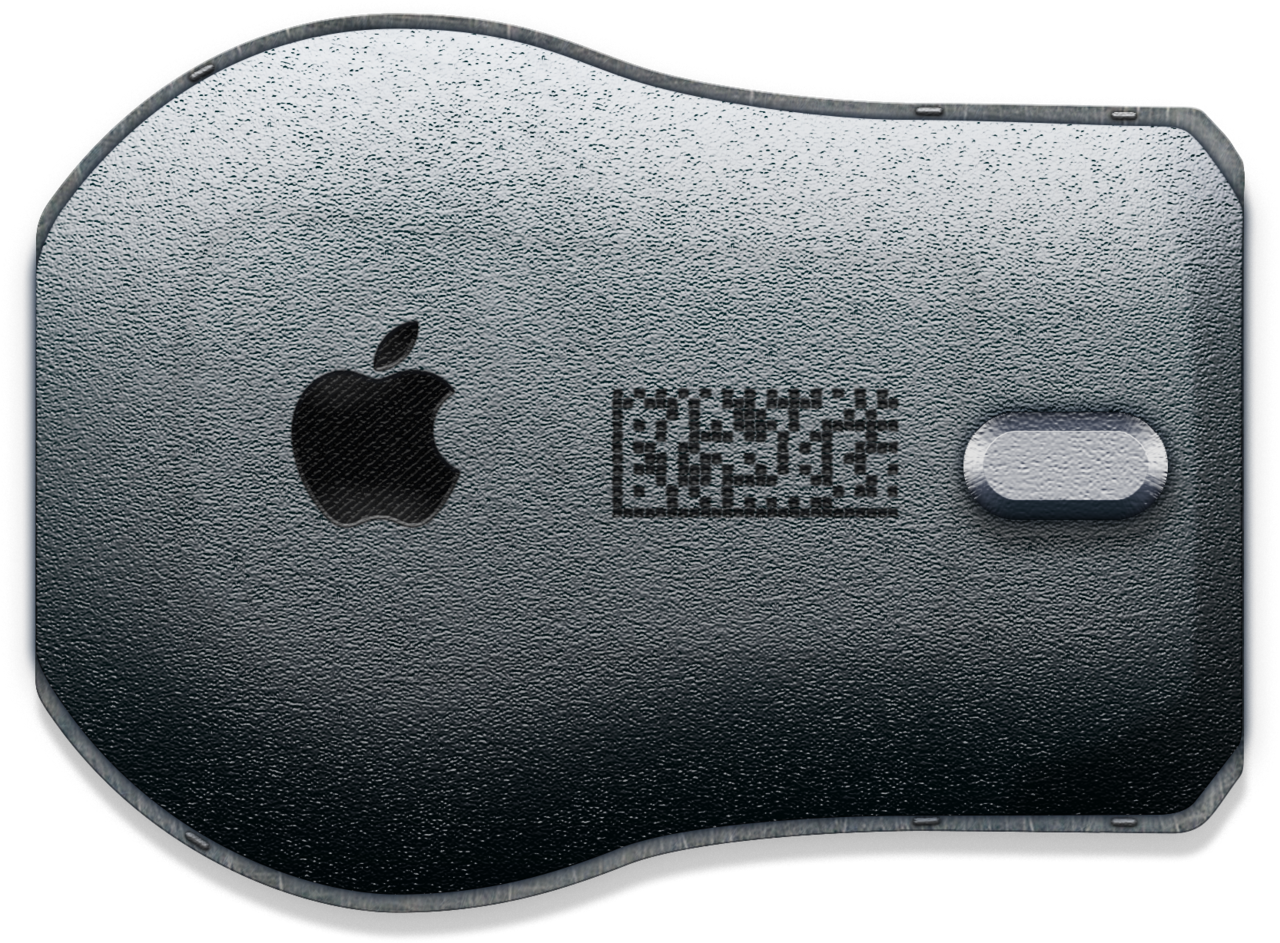

ابل اتش 1

تم استخدام شريحة Apple H1 في الجيل الثاني والثالث من AirPods والجيل الأول من AirPods Pro . كما تم استخدامها في Powerbeats Pro وBeats Solo Pro وBeats Fit Pro وPowerbeats 2020 و AirPods Max . [170] تم تصميمها خصيصًا لسماعات الرأس، وهي مزودة بتقنية Bluetooth 5.0، وتدعم أوامر "Hey Siri" بدون استخدام اليدين، [171] وتوفر زمن انتقال أقل بنسبة 30 بالمائة من شريحة W1 المستخدمة في AirPods السابقة. [172]

ابل اتش 2

تم استخدام شريحة Apple H2 في الجيل الرابع من AirPods والجيل الثاني من AirPods Pro. وهي مزودة بتقنية Bluetooth 5.3، وتنفذ تقليل الضوضاء بمقدار 48 كيلو هرتز في الأجهزة. تعمل نسخة 2022 من H2 على تردد 2.4 جيجا هرتز فقط، بينما تضيف نسخة 2023 دعمًا لنقل الصوت باستخدام بروتوكول خاص في نطاقين تردديين محددين من نطاق 5 جيجا هرتز. [173]

مقارنة بين معالجات سلسلة H

اسم رقم الموديل. صورة بلوتوث الإصدار الأول
ح1 343S00289 [174]
(AirPods الجيل الثاني)
343S00290 [175]
(AirPods الجيل الثالث)
343S00404 [176]
(AirPods Max)

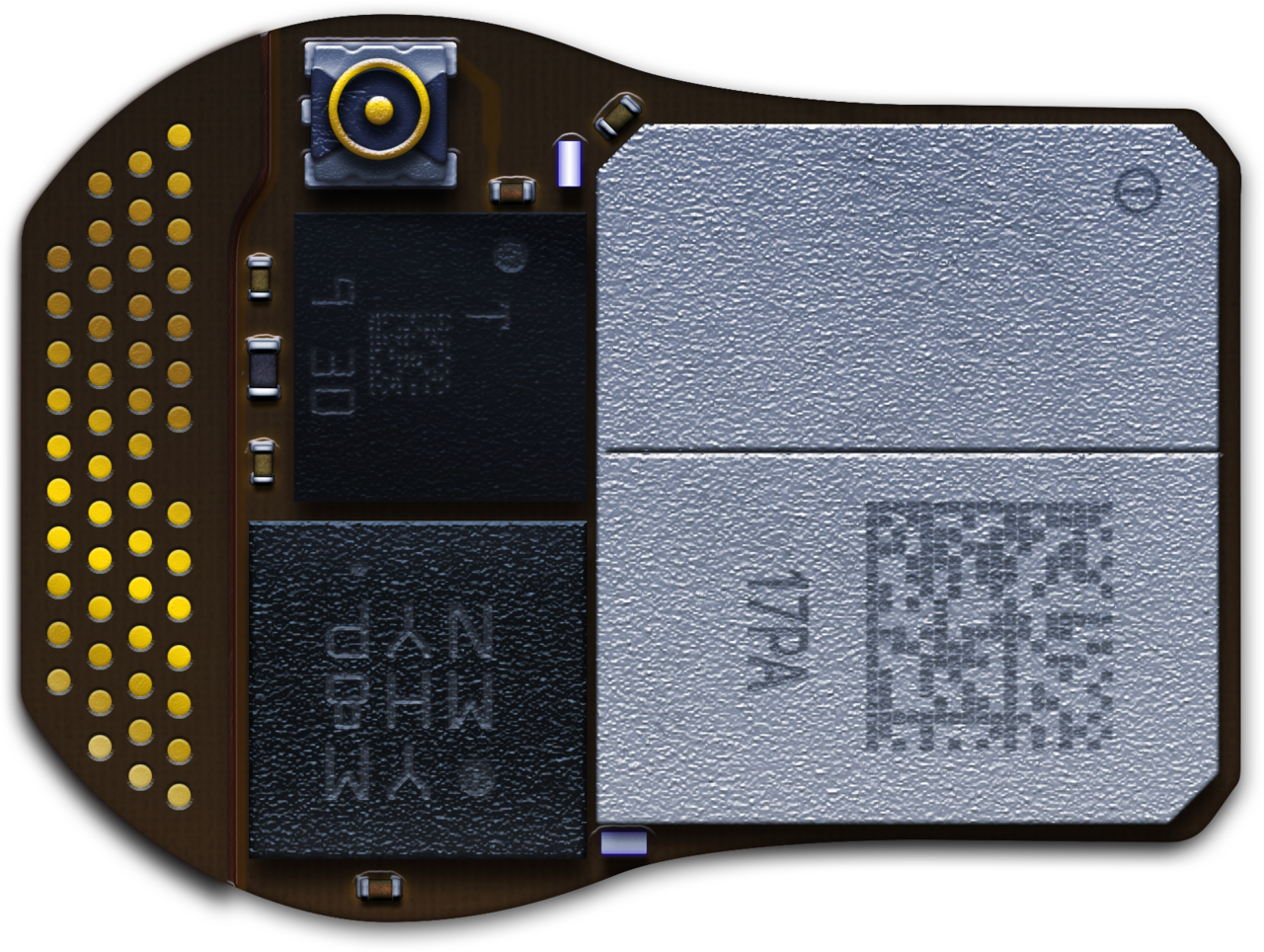

H1 SiP [177]
(AirPods Pro) 		شريحة أبل H1 شريحة أبل H1 شريحة أبل H1
أبل H1 SiP أبل H1 SiP 		5.0 20 مارس 2019
هـ2 AirPods (الجيل الرابع)
AirPods Pro (الجيل الثاني) [178] Apple Vision Pro 		5.3 7 سبتمبر 2022

سلسلة M

سلسلة Apple "M" هي عائلة من الأنظمة على شريحة (SoC) تُستخدم في أجهزة كمبيوتر Mac من نوفمبر 2020 أو ما بعده، وأجهزة iPad Pro اللوحية من أبريل 2021 أو ما بعده، وأجهزة iPad Air اللوحية من مارس 2022 أو ما بعده، و Vision Pro . تم ​​استخدام تسمية "M" سابقًا لمعالجات الحركة المساعدة من Apple .

ابل ام 1

تم تصنيع M1، أول نظام من Apple على شريحة مصممة للاستخدام في أجهزة Mac، باستخدام عملية 5 نانومتر من TSMC . تم الإعلان عنه في 10 نوفمبر 2020، وتم استخدامه لأول مرة في MacBook Air و Mac mini و MacBook Pro مقاس 13 بوصة ، وتم استخدامه لاحقًا في iMac و iPad Pro من الجيل الخامس و iPad Air من الجيل الخامس . يأتي مزودًا بـ 4 أنوية أداء و4 أنوية كفاءة، بإجمالي 8 أنوية وحدة معالجة مركزية. يأتي مزودًا بما يصل إلى 8 أنوية وحدة معالجة رسومية، مع وجود 7 أنوية وحدة معالجة رسومية فقط في مستوى الدخول في MacBook Air. يحتوي M1 على 16 مليار ترانزستور. [179]

ابل M1 برو

M1 Pro هو إصدار أقوى من M1، مع ستة إلى ثمانية أنوية للأداء، ونواة كفاءة، و14 إلى 16 نواة وحدة معالجة رسومية، و16 نواة محرك عصبي، وذاكرة وصول عشوائي موحدة تصل إلى 32 جيجابايت مع نطاق ترددي للذاكرة يصل إلى 200 جيجابايت/ثانية، وأكثر من ضعف الترانزستورات. تم الإعلان عنه في 18 أكتوبر 2021، ويُستخدم في أجهزة MacBook Pro مقاس 14 و16 بوصة . ادعت شركة Apple أن أداء وحدة المعالجة المركزية أسرع بنحو 70% من M1، وأن أداء وحدة معالجة الرسوميات الخاصة بها ضعف ذلك تقريبًا. تدعي شركة Apple أن M1 Pro يمكنه تقديم ما يصل إلى 20 تدفقًا من تشغيل فيديو 4K أو 7 تدفقات من تشغيل فيديو ProRes بدقة 8K (ارتفاعًا من 6 تدفقات تقدمها بطاقة Afterburner لجهاز Mac Pro 2019 ).

ابل ام 1 ماكس

M1 Max هو إصدار أكبر من شريحة M1 Pro، مع ثمانية أنوية للأداء، ونواة كفاءة، و24 إلى 32 نواة GPU، و16 نواة Neural Engine، وذاكرة وصول عشوائي موحدة تصل إلى 64 جيجابايت مع نطاق ترددي للذاكرة يصل إلى 400 جيجابايت/ثانية، وأكثر من ضعف عدد الترانزستورات. تم الإعلان عنه في 18 أكتوبر 2021، ويُستخدم في أجهزة MacBook Pro مقاس 14 و16 بوصة ، بالإضافة إلى Mac Studio . تدعي Apple أن M1 Max يمكنه تقديم ما يصل إلى 30 بثًا من 4K (ارتفاعًا من 23 تقدمها بطاقة Afterburner لجهاز Mac Pro 2019) أو 7 بثوث من تشغيل فيديو ProRes بدقة 8K.

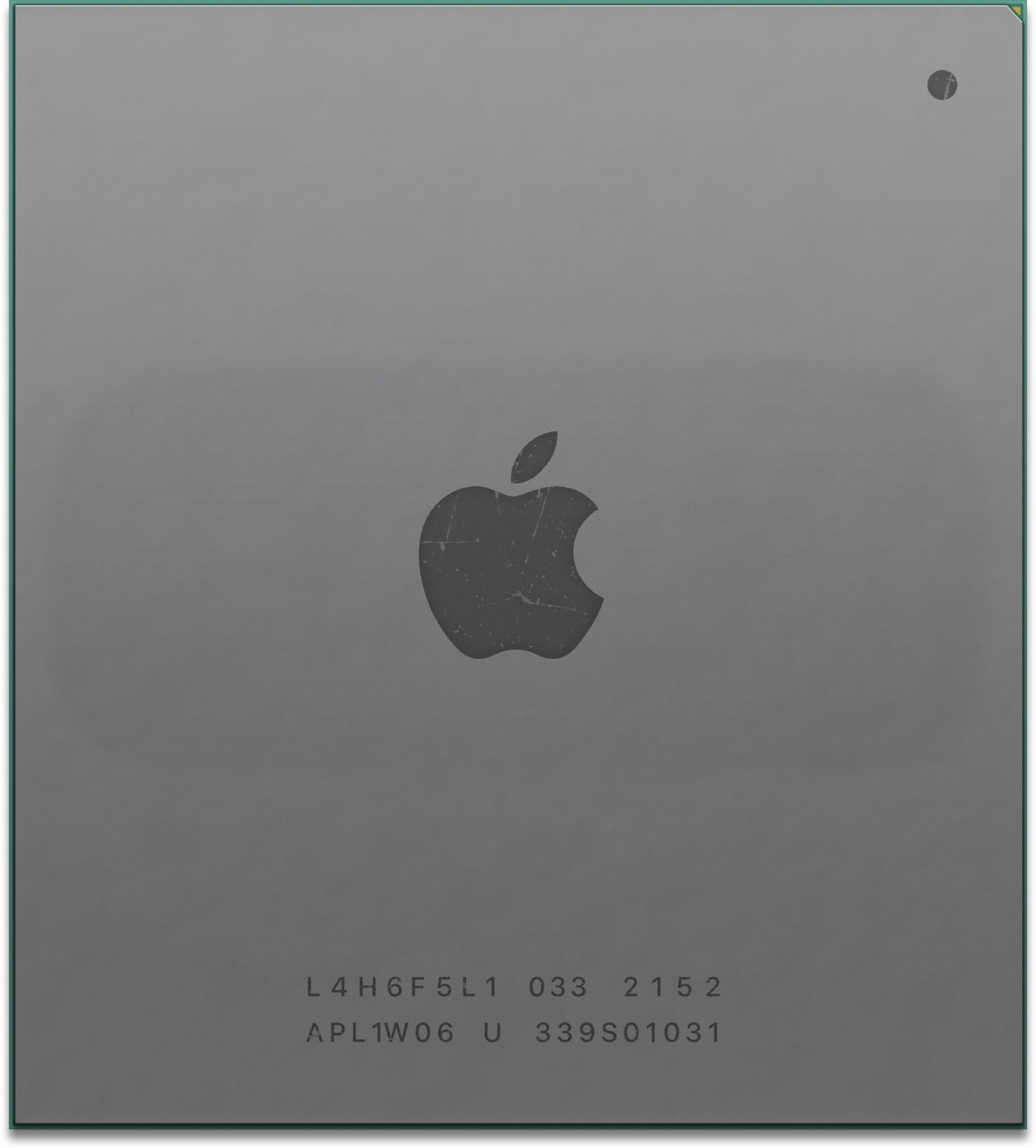

ابل M1 الترا

يتكون M1 Ultra من شريحتي M1 Max متصلتين ببعضهما البعض بواسطة وسيط سيليكون من خلال وصلة UltraFusion من Apple. [180] يحتوي على 114 مليار ترانزستور و16 نواة أداء و4 نوى كفاءة و48 إلى 64 نواة وحدة معالجة رسومية و32 نواة محرك عصبي؛ يمكن تهيئته بما يصل إلى 128 جيجابايت من ذاكرة الوصول العشوائي الموحدة بنطاق ترددي للذاكرة يبلغ 800 جيجابايت/ثانية. تم الإعلان عنه في 8 مارس 2022، كترقية اختيارية لبرنامج Mac Studio . تدعي Apple أن M1 Ultra يمكنه تقديم ما يصل إلى 18 دفقًا من تشغيل فيديو ProRes بدقة 8K. [181]

ابل ام 2

أعلنت شركة Apple عن نظام M2 SoC في 6 يونيو 2022، في WWDC ، إلى جانب جهاز MacBook Air المعاد تصميمه وجهاز MacBook Pro مقاس 13 بوصة المنقح ولاحقًا جهاز iPad Pro من الجيل السادس وجهاز iPad Air من الجيل السادس . تم تصنيع M2 باستخدام عملية N5P "بتقنية 5 نانومتر المحسنة" من TSMC ويحتوي على 20 مليار ترانزستور، بزيادة 25٪ عن الجيل السابق M1. يمكن تكوين M2 بما يصل إلى 24 جيجابايت من ذاكرة الوصول العشوائي و2 تيرابايت من التخزين. يحتوي على 8 نوى وحدة المعالجة المركزية (4 للأداء و4 للكفاءة) وما يصل إلى 10 نوى وحدة معالجة الرسومات. يزيد M2 أيضًا من عرض النطاق الترددي للذاكرة إلى100  جيجابايت/ثانية . تزعم شركة Apple أن هناك تحسينات في وحدة المعالجة المركزية تصل إلى 18% وتحسينات في وحدة معالجة الرسومات تصل إلى 35% مقارنة بإصدار M1 السابق. [182]

ابل M2 برو

M2 Pro هو إصدار أقوى من M2، مع ستة إلى ثمانية أنوية للأداء، وأربعة أنوية للكفاءة، و16 إلى 19 نواة لوحدة معالجة الرسوميات، و16 نواة لمحرك عصبي، وذاكرة وصول عشوائي موحدة تصل إلى 32 جيجابايت مع عرض نطاق ذاكرة يصل إلى 200 جيجابايت/ثانية، وترانزستورات مضاعفة. تم الإعلان عنه في 17 يناير 2023، في بيان صحفي، ويُستخدم في أجهزة MacBook Pro مقاس 14 و16 بوصة لعام 2023 بالإضافة إلى Mac Mini . تزعم Apple أن أداء وحدة المعالجة المركزية أسرع بنسبة 20 بالمائة من M1 Pro وأن وحدة معالجة الرسوميات أسرع بنسبة 30 بالمائة من M1 Pro. [183]

ابل M2 ماكس

M2 Max هو إصدار أكبر من M2 Pro، مع ثماني نوى للأداء وأربع نوى للكفاءة و30 إلى 38 نواة لوحدة معالجة الرسومات و16 نواة للمحرك العصبي وذاكرة وصول عشوائي موحدة تصل إلى 96 جيجابايت مع نطاق ترددي للذاكرة يصل إلى 400 جيجابايت/ثانية وأكثر من ضعف الترانزستورات. تم الإعلان عنه في 17 يناير 2023، في بيان صحفي، ويُستخدم في أجهزة MacBook Pro مقاس 14 و16 بوصة 2023 ، بالإضافة إلى Mac Studio . [184] تزعم شركة Apple أن أداء وحدة المعالجة المركزية أسرع بنسبة 20 بالمائة من M1 Max وأن وحدة معالجة الرسومات أسرع بنسبة 30 بالمائة من M1 Max. [183]

ابل M2 الترا

يتكون M2 Ultra من شريحتي M2 Max متصلتين ببعضهما البعض بواسطة وسيط سيليكون من خلال وصلة UltraFusion من Apple. يحتوي على 134 مليار ترانزستور و16 نواة أداء و8 نوى كفاءة و60 إلى 76 نواة وحدة معالجة رسومية و32 نواة محرك عصبي؛ يمكن تهيئته بما يصل إلى 192 جيجابايت من ذاكرة الوصول العشوائي الموحدة بنطاق ترددي للذاكرة يبلغ 800 جيجابايت/ثانية. تم الإعلان عنه في 5 يونيو 2023، كترقية اختيارية لبرنامج Mac Studio والمعالج الوحيد لجهاز Mac Pro . تدعي Apple أن M2 Ultra يمكنه تقديم ما يصل إلى 22 دفقًا من تشغيل فيديو ProRes بدقة 8K. [185]

ابل ام 3

أعلنت شركة Apple عن سلسلة M3 من الرقائق في 30 أكتوبر 2023، جنبًا إلى جنب مع MacBook Pro وiMac الجديدين، واستُخدمت لاحقًا في MacBook Air. تعتمد M3 على عملية 3 نانومتر وتحتوي على 25 مليار ترانزستور، بزيادة 25% عن الجيل السابق M2. تحتوي على 8 نوى وحدة المعالجة المركزية (4 للأداء و4 للكفاءة) وما يصل إلى 10 نوى وحدة معالجة الرسومات. تدعي Apple أن تحسينات وحدة المعالجة المركزية تصل إلى 35% وتحسينات وحدة معالجة الرسومات تصل إلى 65% مقارنة بـ M1. [186]

ابل M3 برو

M3 Pro هو إصدار أقوى من M3، مع ستة أنوية للأداء وستة أنوية للكفاءة و14 إلى 18 نواة لوحدة معالجة الرسوميات و16 نواة لمحرك عصبي وذاكرة وصول عشوائي موحدة تصل إلى 36 جيجابايت مع عرض نطاق ذاكرة 150 جيجابايت/ثانية و48% ترانزستورات أكثر. يتم استخدامه في أجهزة MacBook Pro مقاس 14 و16 بوصة . تزعم Apple أن أداء وحدة المعالجة المركزية أسرع بنسبة 30 بالمائة من M1 Pro وأن وحدة معالجة الرسوميات أسرع بنسبة 40 بالمائة من M1 Pro. [186]

ابل ام 3 ماكس

M3 Max هو إصدار أكبر من M3 Pro، مع عشرة أو اثني عشر نواة أداء، وأربعة نوى كفاءة، و30 إلى 40 نواة وحدة معالجة رسومية، و16 نواة محرك عصبي، وذاكرة وصول عشوائي موحدة تصل إلى 128 جيجابايت مع عرض نطاق ذاكرة يصل إلى 400 جيجابايت/ثانية، وأكثر من ضعف الترانزستورات. يتم استخدامه في أجهزة MacBook Pro مقاس 14 و16 بوصة . تزعم Apple أن أداء وحدة المعالجة المركزية أسرع بنسبة 80 بالمائة من M1 Max وأن وحدة معالجة الرسوميات أسرع بنسبة 50 بالمائة من M1 Max. [186]

ابل ام 4

أعلنت شركة أبل عن شريحة M4 في 7 مايو 2024، جنبًا إلى جنب مع طرازات iPad Pro الجديدة من الجيل السابع ؛ وسيتم استخدامها لاحقًا لأجهزة iMac وMac Mini وMacBook Pro. تعتمد شريحة M4 على عملية N3E بدلاً من عملية N3B المستخدمة في شريحة M3 وتحتوي على 28 مليار ترانزستور. تحتوي على ثلاثة أو أربعة أنوية للأداء وستة أنوية للكفاءة وما يصل إلى عشرة أنوية لوحدة معالجة الرسومات. تزعم شركة أبل أن شريحة M4 تتمتع بأداء وحدة معالجة مركزية أسرع بما يصل إلى 1.5 مرة مقارنة بشريحة M2. [187]

ابل M4 برو

يعد M4 Pro إصدارًا أقوى من M4، مع ثمانية أو عشرة أنوية للأداء، وأربعة أنوية للكفاءة، و16 إلى 20 نواة لوحدة معالجة الرسوميات، و16 نواة لمحرك عصبي، وما يصل إلى 64 جيجابايت من ذاكرة الوصول العشوائي الموحدة مع عرض نطاق ذاكرة 273 جيجابايت/ثانية. يتم استخدامه في أجهزة MacBook Pro مقاس 14 و16 بوصة بالإضافة إلى Mac Mini . تزعم Apple أن أداء وحدة المعالجة المركزية أسرع بمقدار 1.9 مرة من M1 Pro وأن وحدة معالجة الرسوميات أسرع بمقدار 2x من M1 Pro. [188]

ابل M4 ماكس

M4 Max هو إصدار أكبر من M4 Pro، مع عشرة أو اثني عشر نواة أداء، وأربعة نوى كفاءة، و32 إلى 40 نواة وحدة معالجة رسومية، و16 نواة محرك عصبي، وما يصل إلى 128 جيجابايت من ذاكرة الوصول العشوائي الموحدة مع عرض نطاق ذاكرة يصل إلى 546 جيجابايت/ثانية. يتم استخدامه في أجهزة MacBook Pro مقاس 14 و16 بوصة . تزعم Apple أن أداء وحدة المعالجة المركزية أسرع بمقدار 2.2 مرة من M1 Max وأن وحدة معالجة الرسوميات أسرع بمقدار 1.9 مرة من M1 Max. [188]

مقارنة بين معالجات سلسلة M

عام تكنولوجيا أشباه الموصلات وحدة المعالجة المركزية وحدة معالجة الرسوميات مُسرِّع الذكاء الاصطناعي محرك الوسائط تكنولوجيا الذاكرة الإصدار الأول
اسم الاسم الرمزي
ورقم الجزء. 		صورة عملية عدد الترانزستورات حجم القالب كثافة الترانزستور وحدة المعالجة المركزية ISA جوهر الأداء نواة الكفاءة النوى الشاملة مخبأ بائع النوى عدد SIMD EU عدد وحدات الحساب والمنطق FP32 تكرار FP32 FLOPS
(TFLOPS) 		تتبع الأشعة المتسارع بالأجهزة النوى العمليات تسريع الأجهزة محرك فك تشفير/ترميز الوسائط عرض ناقل الذاكرة إجمالي عدد بتات القناة
لكل قناة 		نوع الذاكرة
النطاق الترددي النظري		 القدرة المتاحة
الاسم الأساسي النوى سرعة النواة الاسم الأساسي النوى سرعة النواة ل1 ل2 سولت ليك سيتي فك تشفير الفيديو ترميز الفيديو فك تشفير وترميز ProRes فك تشفير AV1
م1 ابلي 1102
تي 8103 		معالج Apple M1 شركة تي إس إم سي
N5 		16 مليار 118.91 مم 2 [189] ~134 متر مكعب/ملم 2 ARMv8 .5-A
[146] 		عاصفة نارية 4 3.20 جيجاهرتز عاصفة ثلجية 4 2.06 جيجاهرتز 8 نواة P-core:
L1i: 192 كيلوبايت
L1d: 128 كيلوبايت

E-core:
L1i: 128 كيلوبايت
L1d: 64 كيلوبايت 		P-core:
12 ميجا بايت

E-core:
4 ميجا بايت 		8 ميجا بايت الجيل الرابع من تصميم شركة Apple 7 28 896 1278 ميجا هرتز 2.290 لا 16 11 توبس H264، تنسيق HEVC 1 1 — — 128 بت قناتان
64 بت/قناة 		LPDDR4X-4266
(2133 ميجا هرتز) 		68.25 جيجابايت/ثانية 8 جيجا بايت
16 جيجا بايت 		17 نوفمبر 2020
8 32 1024 2.617
ام 1 برو APL1103

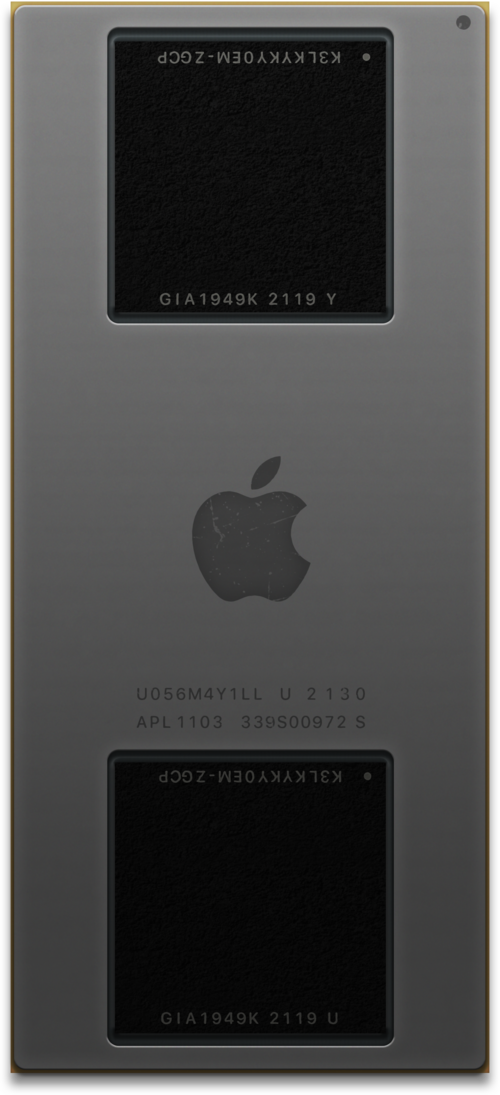

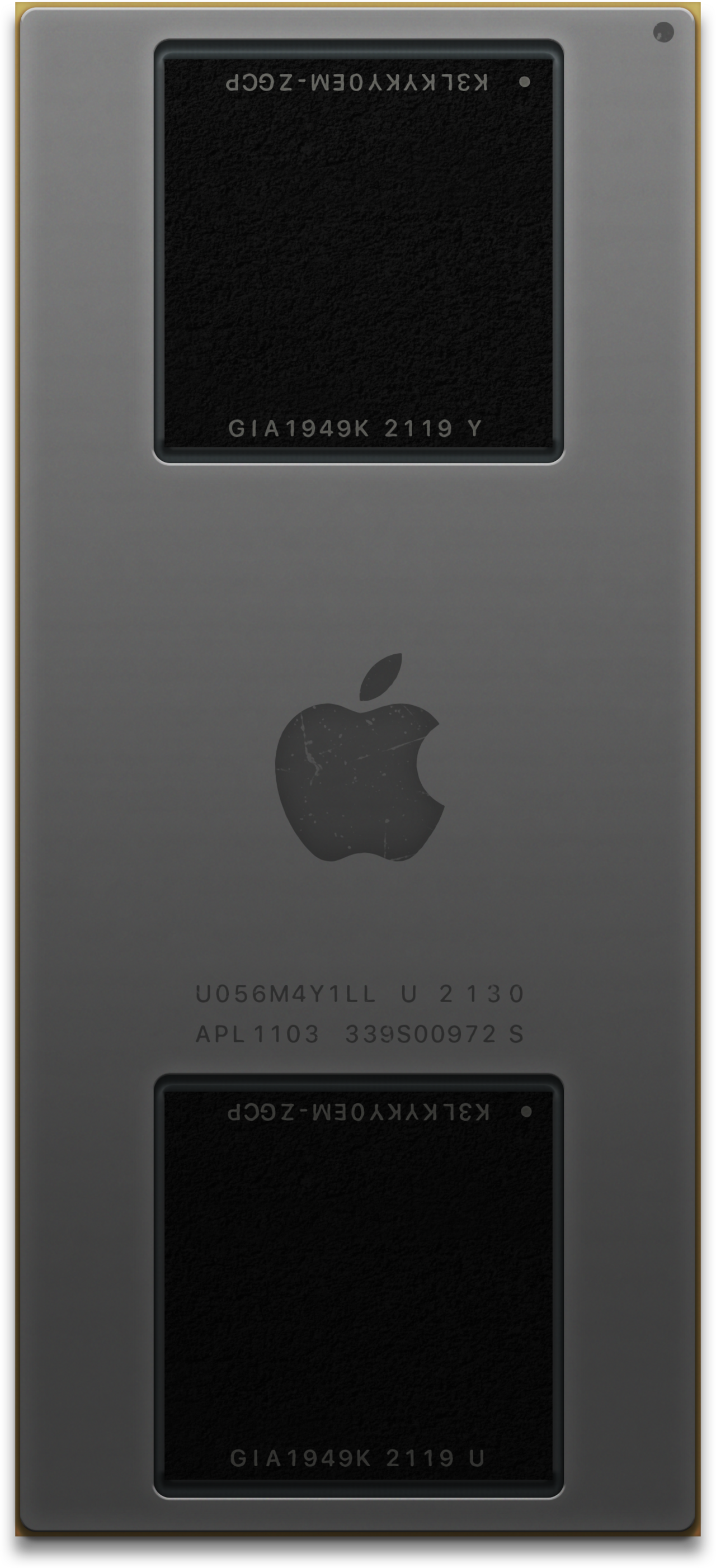

T6000 		معالج Apple M1 Pro 33.7 مليار ≈ 245 مم 2
[190] 		~137 متر مكعب/ملم 2 6 3.23 جيجاهرتز 2 P-core:
24 ميجا بايت

E-core:
4 ميجا بايت 		24 ميجا بايت 14 56 1792 1296 ميجا هرتز 4.644 H264، HEVC، ProRes، ProRes RAW 1 256 بت قناتان
128 بت/قناة 		LPDDR5 -6400
(3200 ميجا هرتز) 		204.8 جيجابايت/ثانية 16 جيجا بايت
32 جيجا بايت 		26 أكتوبر 2021
8 10 نواة
16 64 2048 5.308
م1 ماكس APL1105
T6001

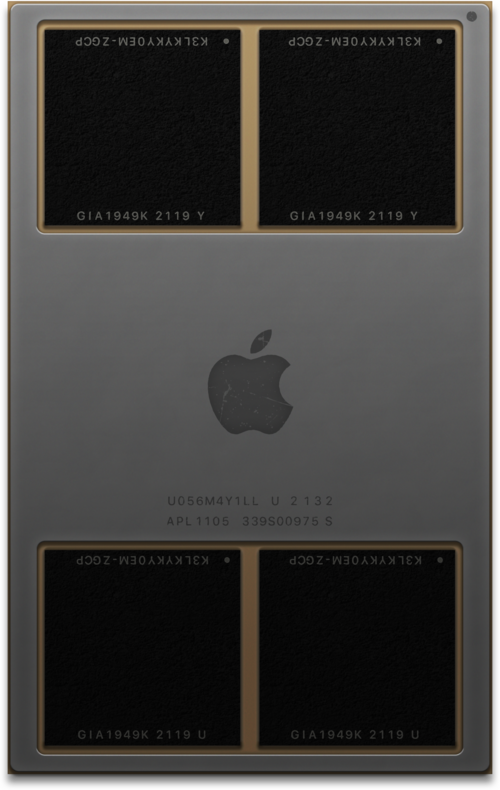

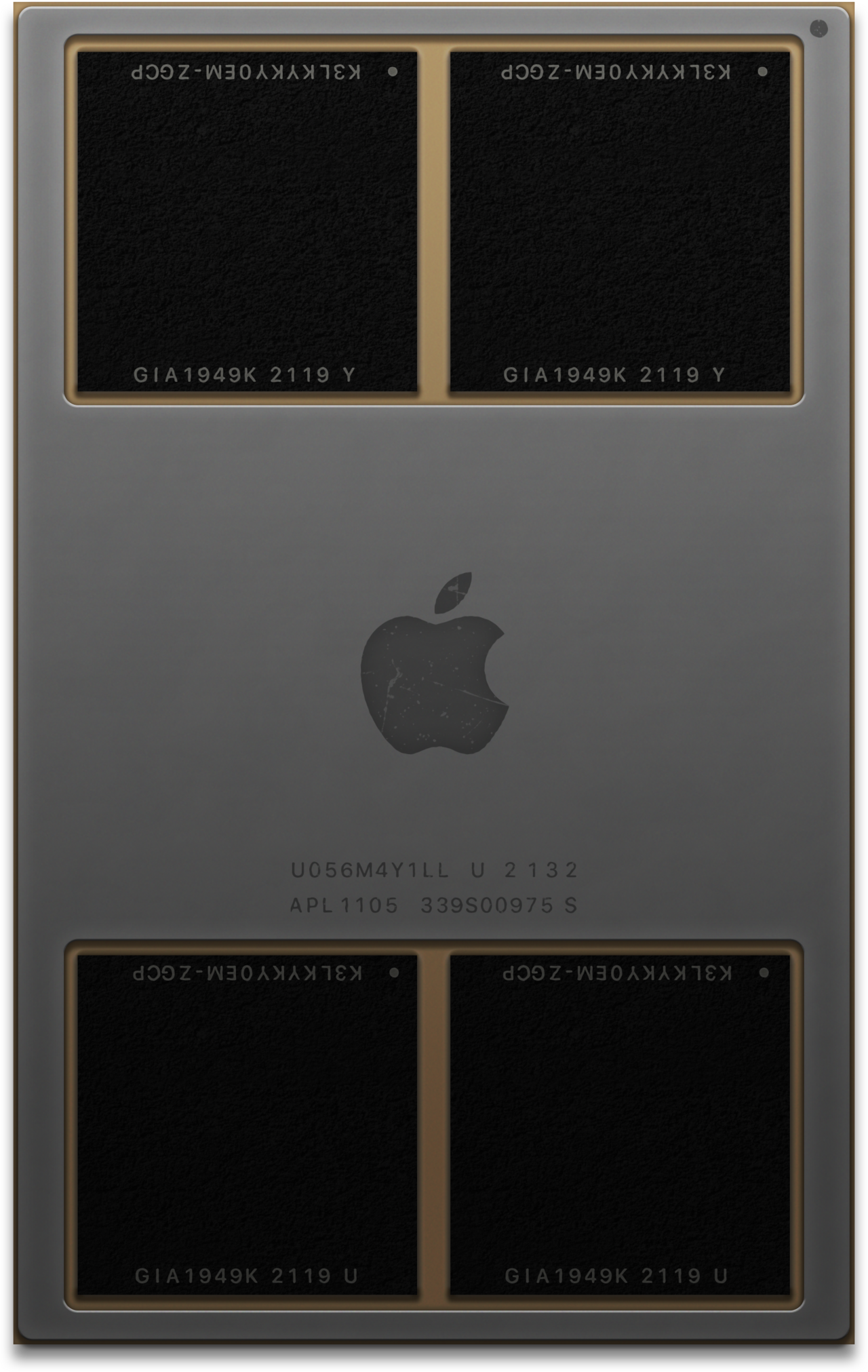

[191] 		معالج Apple M1 Max 57 مليار ≈ 432 مم 2
[190] 		~132 متر مكعب/ملم 2 48 ميجابايت 24 96 3072 7.962 2 2 512 بت 4 قنوات
128 بت/قناة 		409.6 جيجابايت/ثانية 32 جيجا بايت
64 جيجا بايت
32 128 4096 10.616
ام 1 الترا APL1W06
T6002 		معالج Apple M1 Ultra 114 مليار ≈ 864 مم 2 16 4 20 نواة P-core:
48 ميجا بايت

E-core:
8 ميجا بايت 		96 ميجابايت 48 192 6144 15.925 32 22 توبس 2 4 4 1024 بت 8 قنوات
128 بت/قناة 		819.2 جيجابايت/ثانية 64 جيجابايت
128 جيجابايت 		18 مارس 2022
64 256 8192 21.233

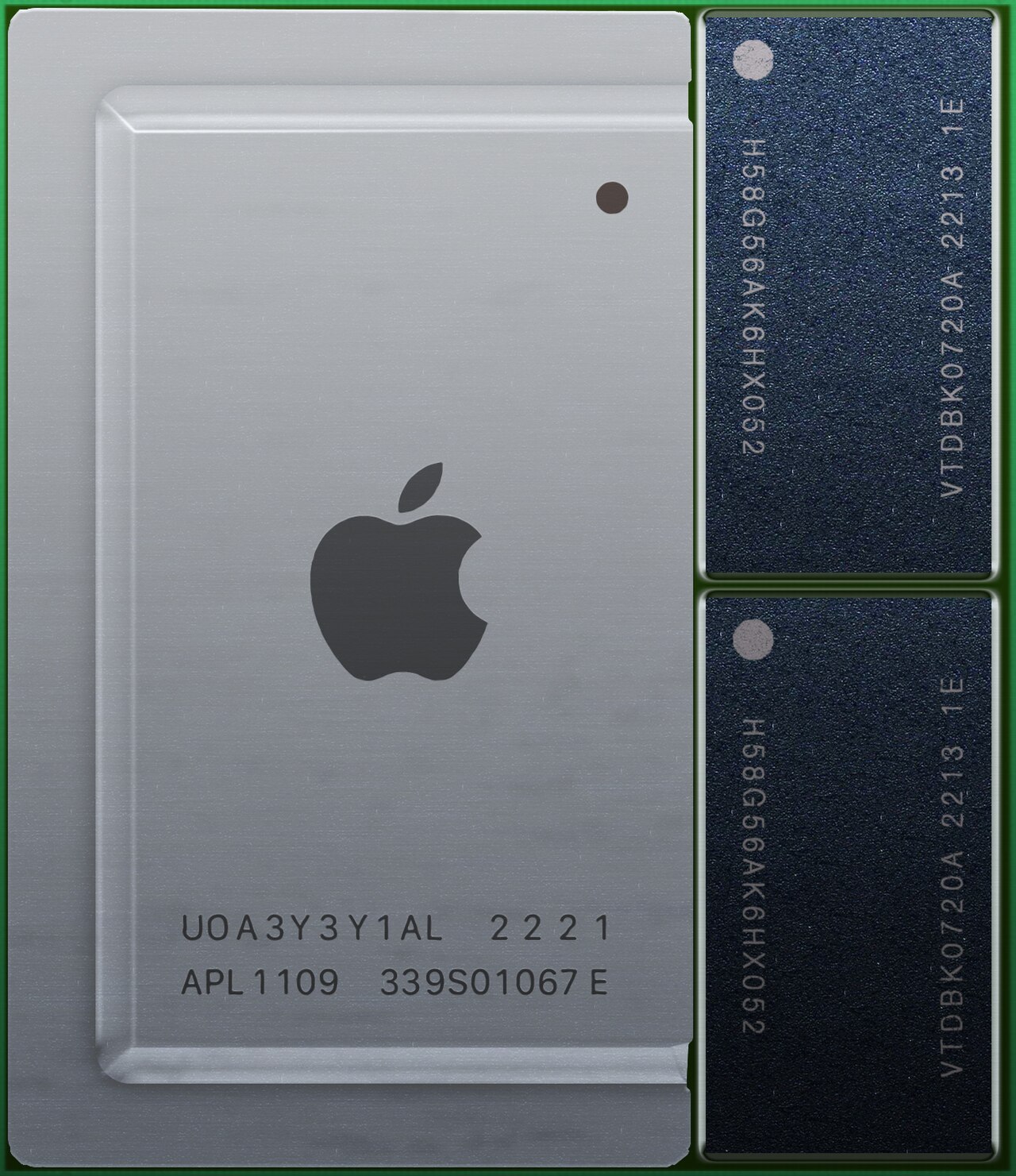

م2 APL1109
T8112 		معالج Apple M2 شركة تي إس إم سي
N5P 		20 مليار 155.25 مم 2
[189] 		~129 متر مكعب/ملم 2 ARMv8 .6-A
[146] 		انهيار جليدي 4 3.50 جيجاهرتز عاصفة ثلجية 4 2.42 جيجاهرتز 8 نواة P-core:
16 ميجا بايت

E-core:
4 ميجا بايت 		8 ميجا بايت الجيل الخامس من تصميم شركة Apple 8 32 1024 1398 ميجا هرتز 2.863 16 15.8 أعلى 1 1 1 128 بت قناتان
64 بت/قناة 		102.4 جيجابايت/ثانية 8 جيجابايت
16 جيجابايت
24 جيجابايت 		24 يونيو 2022
9 [192] 36 1152 3.578 H264، تنسيق HEVC —
10 40 1280 H264، HEVC، ProRes، ProRes RAW 1
ام 2 برو APL1113
T6020 		40 مليار ~289 مم 2 [193] ~138 متر مكعب/ملم 2 6 10 نواة P-core:
32 ميجا بايت

E-core:
4 ميجا بايت 		24 ميجا بايت 16 64 2048 5.726 256 بت 4 قنوات
64 بت/قناة 		204.8 جيجابايت/ثانية 16 جيجا بايت
32 جيجا بايت 		24 يناير 2023
8 12 نواة 19 76 2432 6.799
م2 ماكس ابلي1111
تي6021 		67 مليار 3.69 جيجاهرتز
[194] 		48 ميجابايت 30 120 3840 10.736 2 2 512 بت 4 قنوات
128 بت/قناة 		409.6 جيجابايت/ثانية 32 جيجابايت
64 جيجابايت
96 جيجابايت
38 152 4864 13.599
ام 2 الترا ابلي1 دبليو 12
تي 6022 		134 مليار 16 ~3.00 جيجاهرتز
-3.70 جيجاهرتز
[194] [195] [196] 		8 24 نواة P-core:
64 ميجابايت

E-core:
8 ميجابايت 		96 ميجابايت 60 240 7680 21.473 32 31.6 أعلى 2 4 4 1024 بت 8 قنوات
128 بت/قناة 		819.2 جيجابايت/ثانية 64 جيجابايت
128 جيجابايت
192 جيجابايت 		13 يونيو 2023
76 304 9728 27.199
م3 ابلي1201
تي8122 		شركة تي إس إم سي
N3B 		25 مليار — 4 4.05 جيجاهرتز — 4 2.75 جيجاهرتز 8 نواة P-core:
16 ميجا بايت

E-core:
4 ميجا بايت 		8 ميجا بايت الجيل السابع من تصميم شركة Apple 8 128 1024 1380 ميجا هرتز

[197]

2.826 نعم 16 18 توبس 1 1 1 1 128 بت قناتان
64 بت/قناة 		102.4 جيجابايت/ثانية 8 جيجابايت
16 جيجابايت
24 جيجابايت 		7 نوفمبر 2023
10 160 1280 3.533
ام 3 برو APL1203
T6030 		37 مليار 5 6 11 نواة 12 ميجا بايت 14 224 1792 4.946 192 بت 3 قنوات
64 بت/قناة 		153.6 جيجابايت/ثانية 18 جيجا بايت
36 جيجا بايت
6 12 نواة 18 288 2304 6.359
M3 ماكس ابلي1204
تي6034 		92 مليار 10 4 14 نواة P-core:
32 ميجا بايت

E-core:
4 ميجا بايت 		48 ميجابايت 30 480 3840 10.598 2 2 384 بت 3 قنوات
128 بت/قناة 		307.2 جيجابايت/ثانية 36 جيجابايت
96 جيجابايت
ابلي1204
تي6031 		12 16 نواة 40 640 5120 14.131 512 بت 4 قنوات
128 بت/قناة 		409.6 جيجابايت/ثانية 48 جيجابايت
64 جيجابايت
128 جيجابايت
م4 APL1206
T8132 		شركة TSMC
N3E 		28 مليار ARMv9

[198]

3 4.40 جيجاهرتز 6 2.85 جيجاهرتز 9 نواة P-core:
16 ميجا بايت

E-core:
4 ميجا بايت 		10 160 1280 1470 ميجا هرتز

[199]

4.26 [200] 38 توبس 1 1 128 بت قناتان
64 بت/قناة 		LPDDR5X -7500 (3750 ميجا هرتز) 120 جيجابايت/ثانية 8 جيجا بايت 15 مايو 2024
4 10 نواة 16 جيجا بايت
ام 4 برو APL????
T6040 		8 4.51 جيجاهرتز 4 12 نواة 16 256 2048 1578 ميجا هرتز 6.82 [201] 256 بت LPDDR5X -8533 (4266 ميجا هرتز) 273 جيجابايت/ثانية 24 جيجابايت
48 جيجابايت
64 جيجابايت 		8 نوفمبر 2024
10 14 نواة نواة P:
2×16 ميجا بايت
نواة E:
4 ميجا بايت 		20 320 2560 8.52 [202]
M4 ماكس 10 4 14 نواة 32 512 4096 13.64 [203] 384 بت 409.6 جيجابايت/ثانية 36 جيجا بايت
12 16 نواة 40 640 5120 17.04 [204] 512 بت 546 جيجابايت/ثانية 48 جيجابايت
64 جيجابايت
128 جيجابايت
اسم الاسم الرمزي
ورقم الجزء. 		صورة عملية عدد الترانزستورات حجم القالب كثافة الترانزستور وحدة المعالجة المركزية ISA جوهر الأداء نواة الكفاءة النوى الشاملة مخبأ بائع النوى عدد SIMD EU عدد وحدات الحساب والمنطق FP32 تكرار FP32 FLOPS
(TFLOPS) 		تتبع الأشعة المتسارع بالأجهزة النوى العمليات تسريع الأجهزة محرك فك تشفير/ترميز الوسائط عرض ناقل الذاكرة إجمالي عدد بتات القناة
لكل قناة 		نوع الذاكرة
النطاق الترددي النظري		 القدرة المتاحة الإصدار الأول
الاسم الأساسي النوى سرعة النواة الاسم الأساسي النوى سرعة النواة ل1 ل2 سولت ليك سيتي فك تشفير الفيديو ترميز الفيديو فك تشفير وترميز ProRes فك تشفير AV1
عام تكنولوجيا أشباه الموصلات وحدة المعالجة المركزية وحدة معالجة الرسوميات مُسرِّع الذكاء الاصطناعي محرك الوسائط تكنولوجيا الذاكرة

سلسلة R

سلسلة R هي عائلة من الأنظمة منخفضة الكمون على الرقائق (SoCs) لمعالجة مدخلات المستشعر في الوقت الفعلي.

ابل R1

أعلنت شركة Apple عن Apple R1 في 5 يونيو 2023، في مؤتمر المطورين العالمي . يتم استخدامه في سماعة الرأس Apple Vision Pro . تم ​​تصميم Apple R1 لمعالجة مدخلات المستشعر في الوقت الفعلي وتقديم صور ذات زمن انتقال منخفض للغاية إلى الشاشات.

سلسلة S

سلسلة Apple "S" هي عائلة من الأنظمة في حزمة (SiP) تُستخدم في Apple Watch و HomePod . وهي تستخدم معالج تطبيقات مخصصًا يعمل مع الذاكرة والتخزين ومعالجات الدعم للاتصال اللاسلكي وأجهزة الاستشعار والمدخلات والمخرجات على تكوين جهاز كمبيوتر كامل في حزمة واحدة. وهي مصممة بواسطة Apple ومصنعة بواسطة مصنعين متعاقدين مثل Samsung .

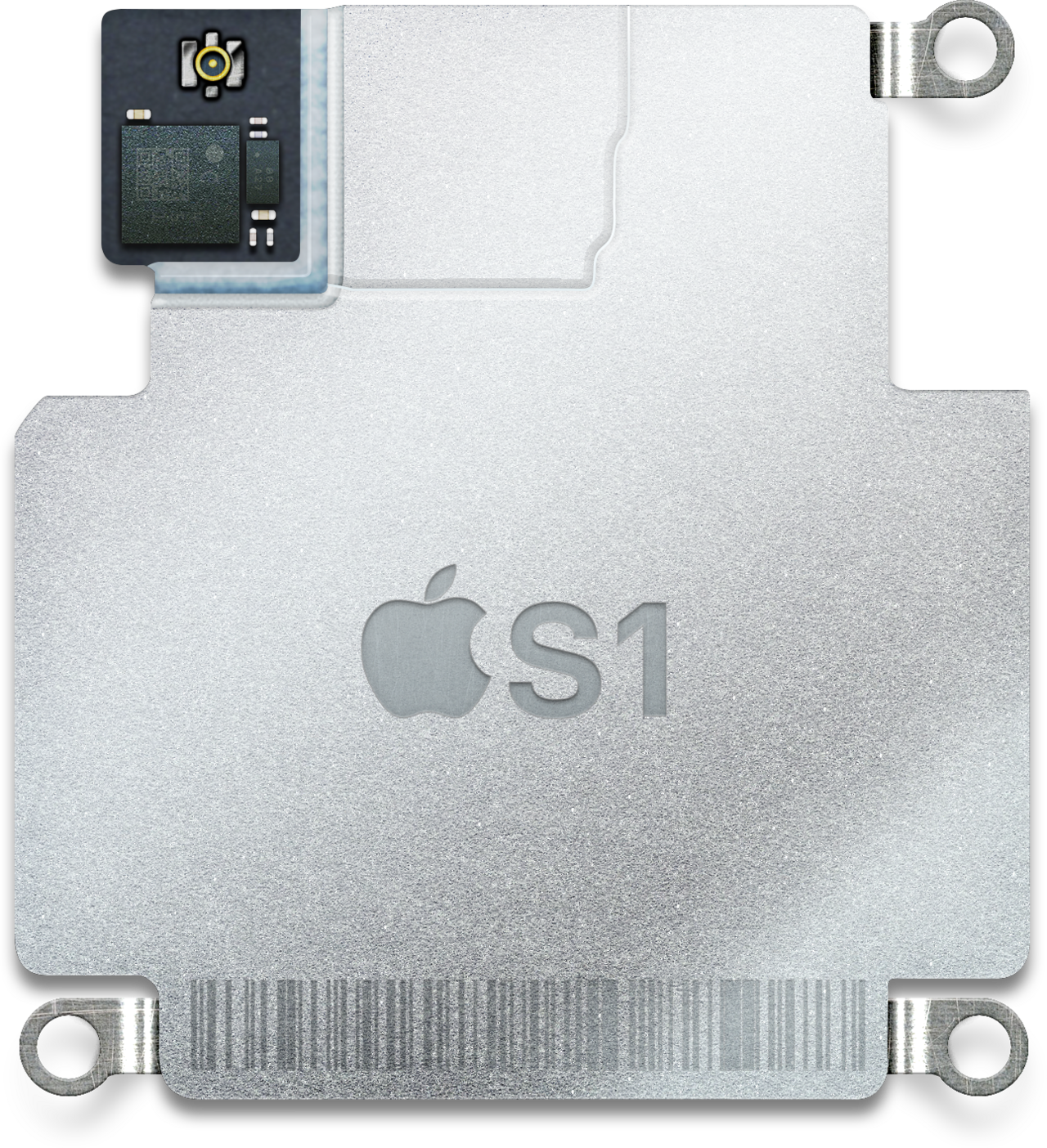

ابل اس 1

يُعد جهاز Apple S1 جهاز كمبيوتر متكاملًا. فهو يتضمن ذاكرة ووحدات تخزين ودوائر دعم مثل أجهزة المودم اللاسلكية ووحدات التحكم في الإدخال/الإخراج في حزمة متكاملة محكمة الغلق. وقد تم الإعلان عنه في 9 سبتمبر 2014، كجزء من حدث "نتمنى لو نستطيع قول المزيد". وقد تم استخدامه في الجيل الأول من Apple Watch . [205]

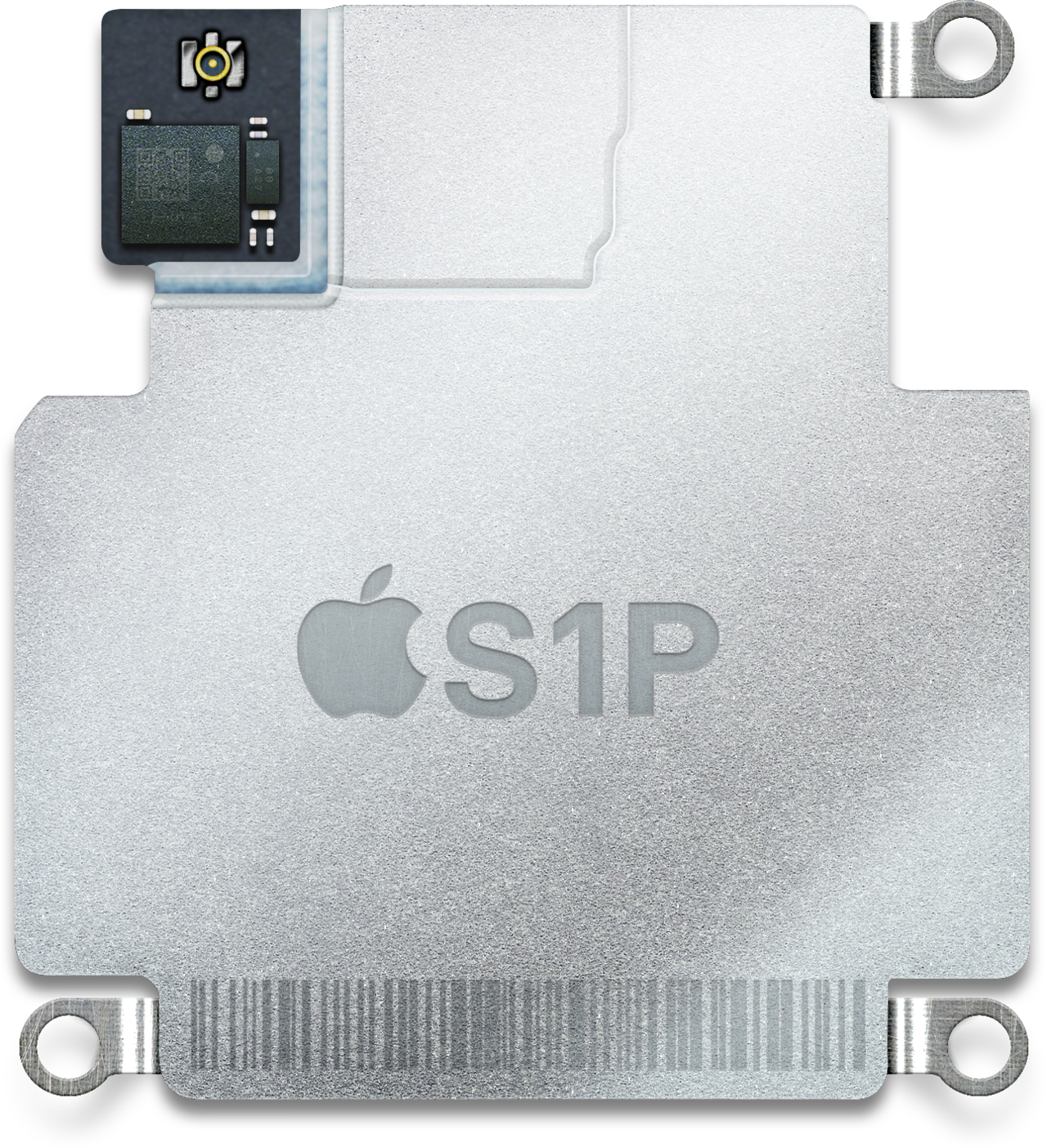

ابل S1P

تستخدم في Apple Watch Series 1. تحتوي على معالج ثنائي النواة مماثل لـ S2، باستثناء جهاز استقبال GPS المدمج . تحتوي على نفس وحدة المعالجة المركزية ثنائية النواة مع نفس إمكانيات وحدة معالجة الرسومات الجديدة مثل S2، مما يجعلها أسرع بنحو 50% من S1. [206] [207]

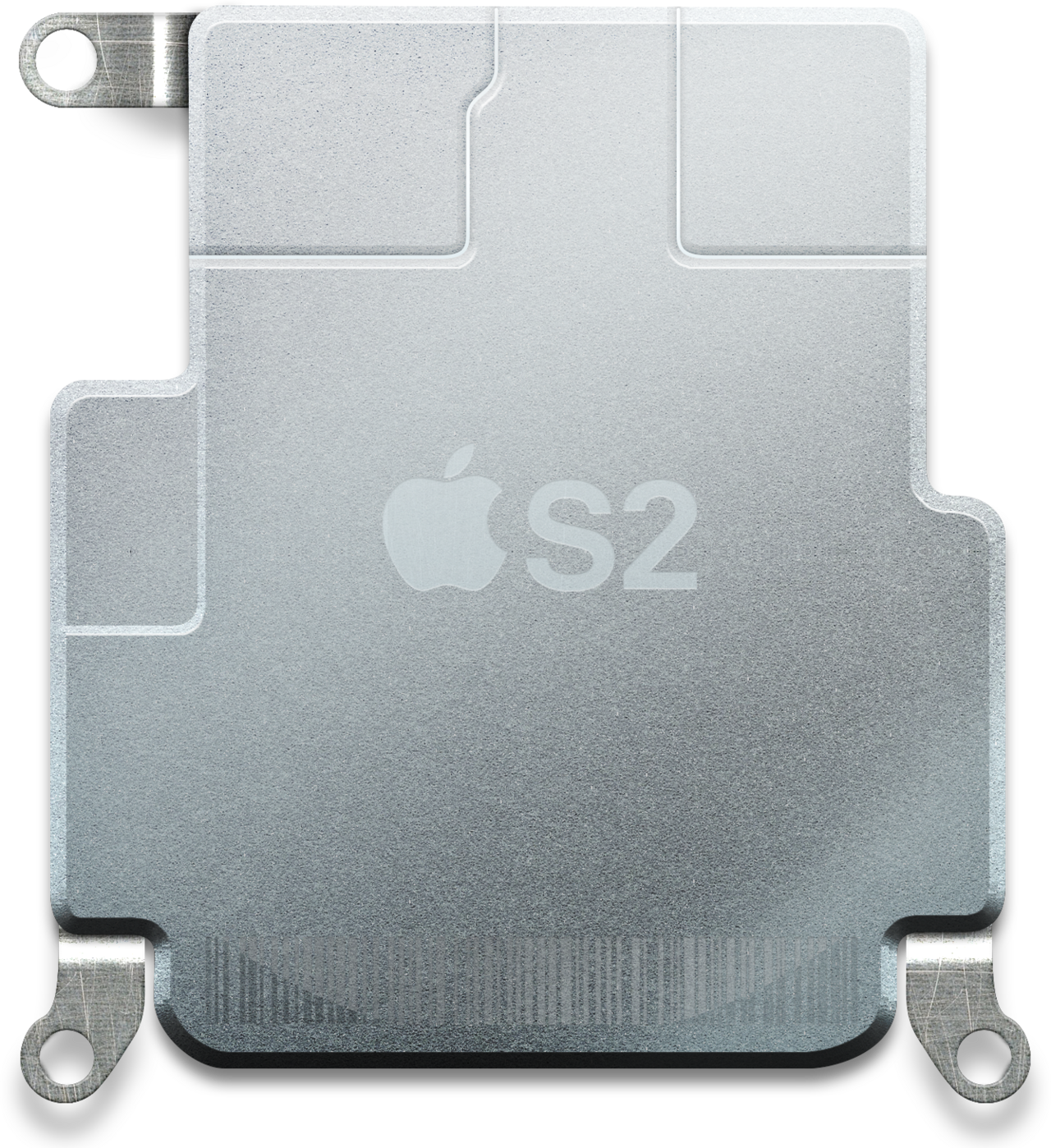

ابل اس 2

تستخدم في Apple Watch Series 2. تحتوي على معالج ثنائي النواة وجهاز استقبال GPS مدمج. توفر نواتا S2 أداءً أعلى بنسبة 50% وتوفر وحدة معالجة الرسومات ضعف ما توفره النسخة السابقة، [208] وهي مماثلة في الأداء لـ Apple S1P. [209]

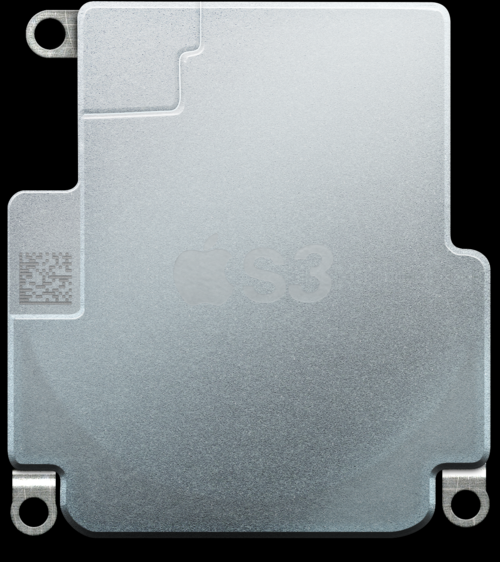

ابل اس 3

تستخدم في Apple Watch Series 3. تحتوي على معالج ثنائي النواة أسرع بنسبة 70% من Apple S2 وجهاز استقبال GPS مدمج. [210] يوجد أيضًا خيار لمودم خلوي ووحدة eSIM داخلية . [210] كما أنها تتضمن شريحة W2. [210] تحتوي S3 أيضًا على مقياس ارتفاع بارومتري ومعالج اتصال لاسلكي W2 وفي بعض الطرز مودمات خلوية UMTS (3G) و LTE (4G) تخدمها eSIM مدمجة . [210]

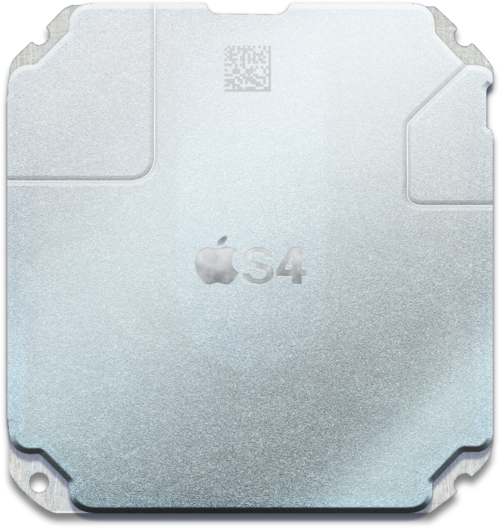

ابل اس 4

تم استخدامه في Apple Watch Series 4. وقد قدم نوى ARMv8 ذات 64 بت إلى Apple Watch من خلال نواتين Tempest، [211] [212] والتي توجد أيضًا في A12 كنوى موفرة للطاقة. وعلى الرغم من صغر حجمها، تستخدم Tempest تصميمًا فائقًا خارج الترتيب لفك التشفير بعرض 3 ، مما يجعلها أقوى بكثير من النوى السابقة بالترتيب.

يحتوي S4 على محرك عصبي قادر على تشغيل Core ML . [213] يمكن لتطبيقات الطرف الثالث استخدامه بدءًا من watchOS 6. يتضمن SiP أيضًا وظيفة جديدة لمقياس التسارع والجيروسكوب والتي تحتوي على ضعف النطاق الديناميكي في القيم القابلة للقياس من سابقتها، بالإضافة إلى القدرة على أخذ عينات من البيانات بسرعة 8 أضعاف. [214] يحتوي على شريحة لاسلكية W3، والتي تدعم البلوتوث 5. كما يحتوي على وحدة معالجة رسومية مخصصة جديدة ، والتي يمكنها استخدام واجهة برمجة التطبيقات Metal . [215]

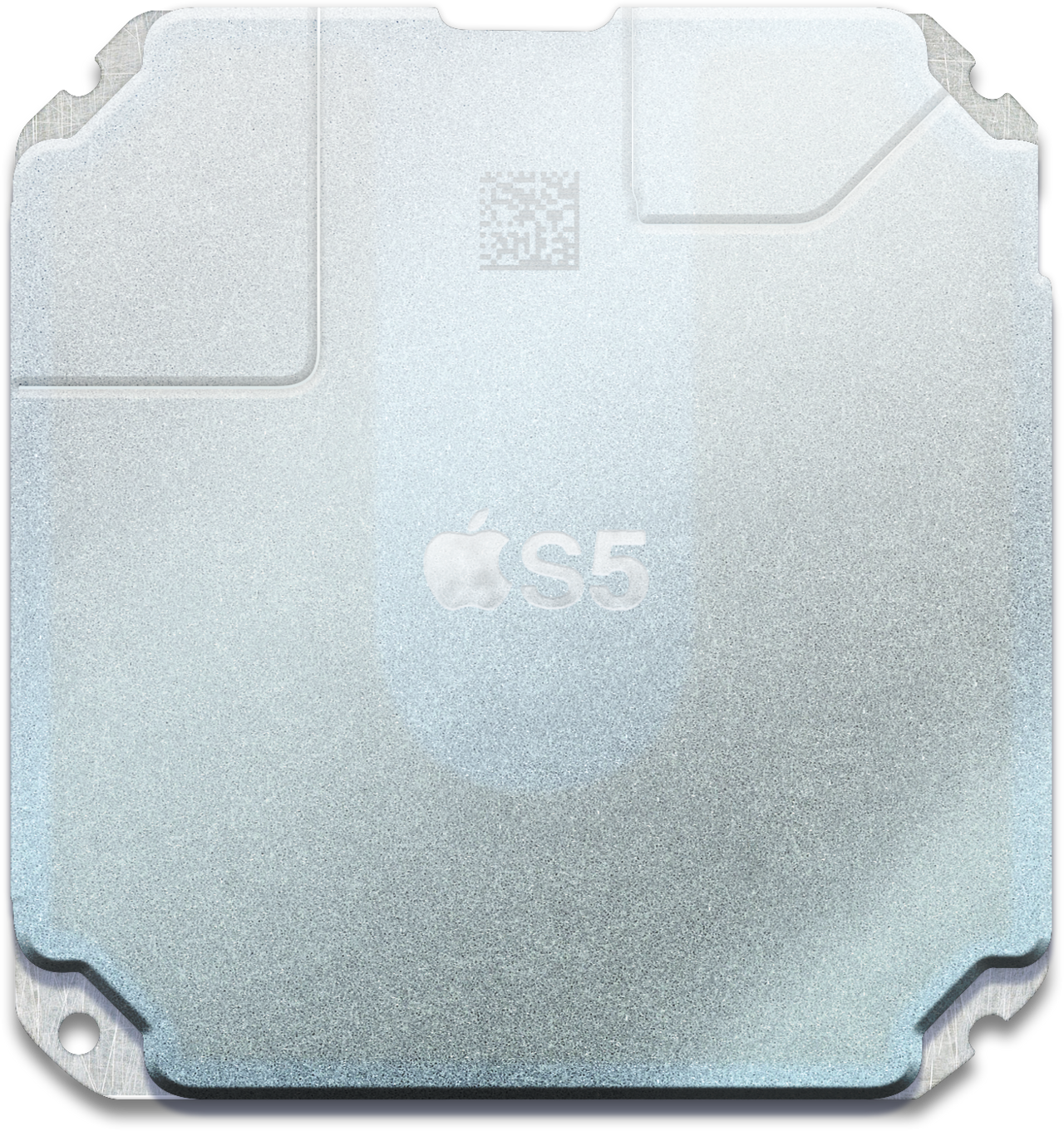

ابل اس 5

تُستخدم في Apple Watch Series 5 و Watch SE و HomePod mini . [216] وتضيف مقياس مغناطيسية مدمجًا إلى المعالج ثنائي النواة 64 بت المخصص ووحدة معالجة الرسومات لجهاز S4. [217]

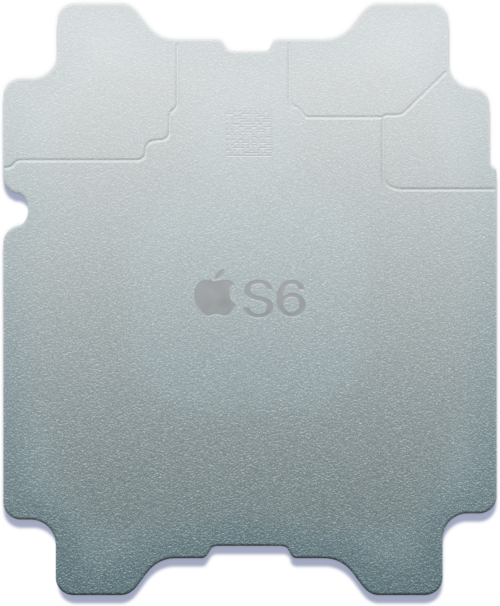

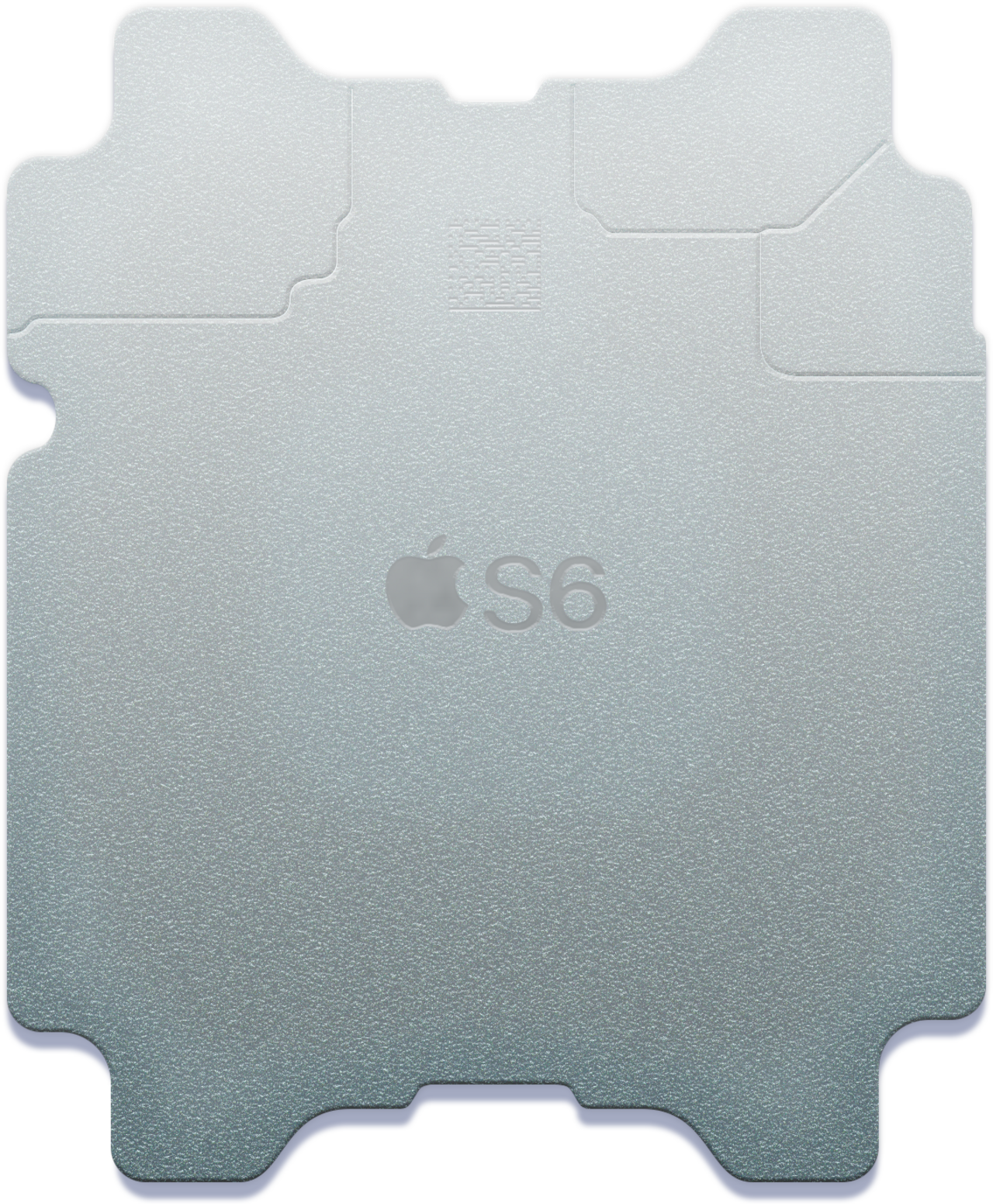

ابل اس 6

تستخدم في Apple Watch Series 6. تحتوي على معالج ثنائي النواة مخصص 64 بت يعمل أسرع بنسبة تصل إلى 20 بالمائة من S5. [218] [219] تعتمد النواة المزدوجة في S6 على نوى Thunder " الصغيرة " الموفرة للطاقة في A13 Bionic بتردد 1.8 جيجاهرتز. [220] مثل S4 و S5، تحتوي أيضًا على شريحة W3 اللاسلكية. [219] يضيف S6 شريحة النطاق العريض U1 الجديدة ومقياس الارتفاع الدائم وشبكة WiFi بتردد 5 جيجاهرتز . [218] [219]

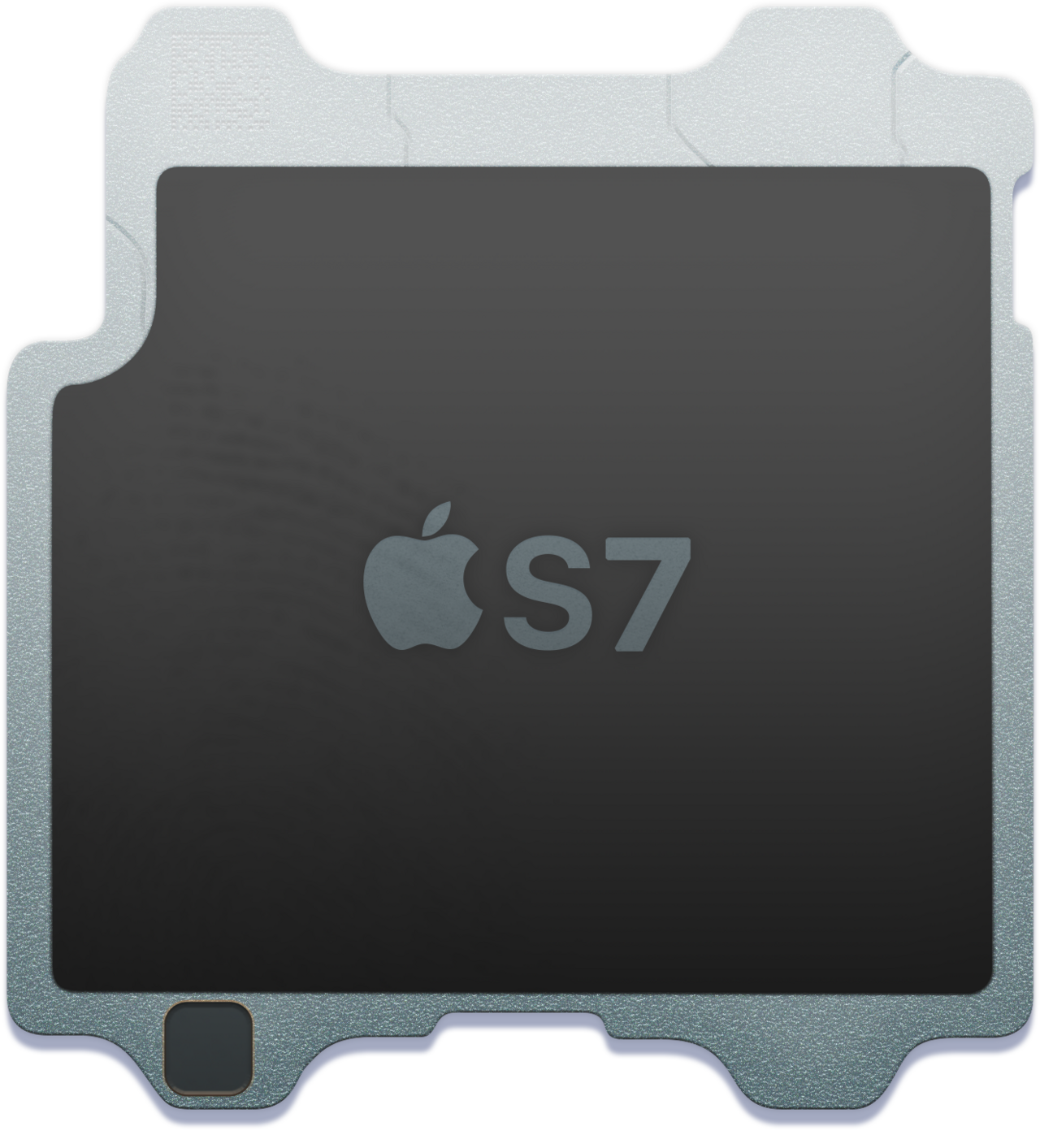

ابل اس 7

تم استخدامه في Apple Watch Series 7 والجيل الثاني من HomePod . يحتوي معالج S7 على نفس معرف T8301 والأداء المذكور مثل S6. إنها المرة الثانية التي يتم فيها استخدام نوى Thunder " الصغيرة " الموفرة للطاقة في A13 Bionic . [221]

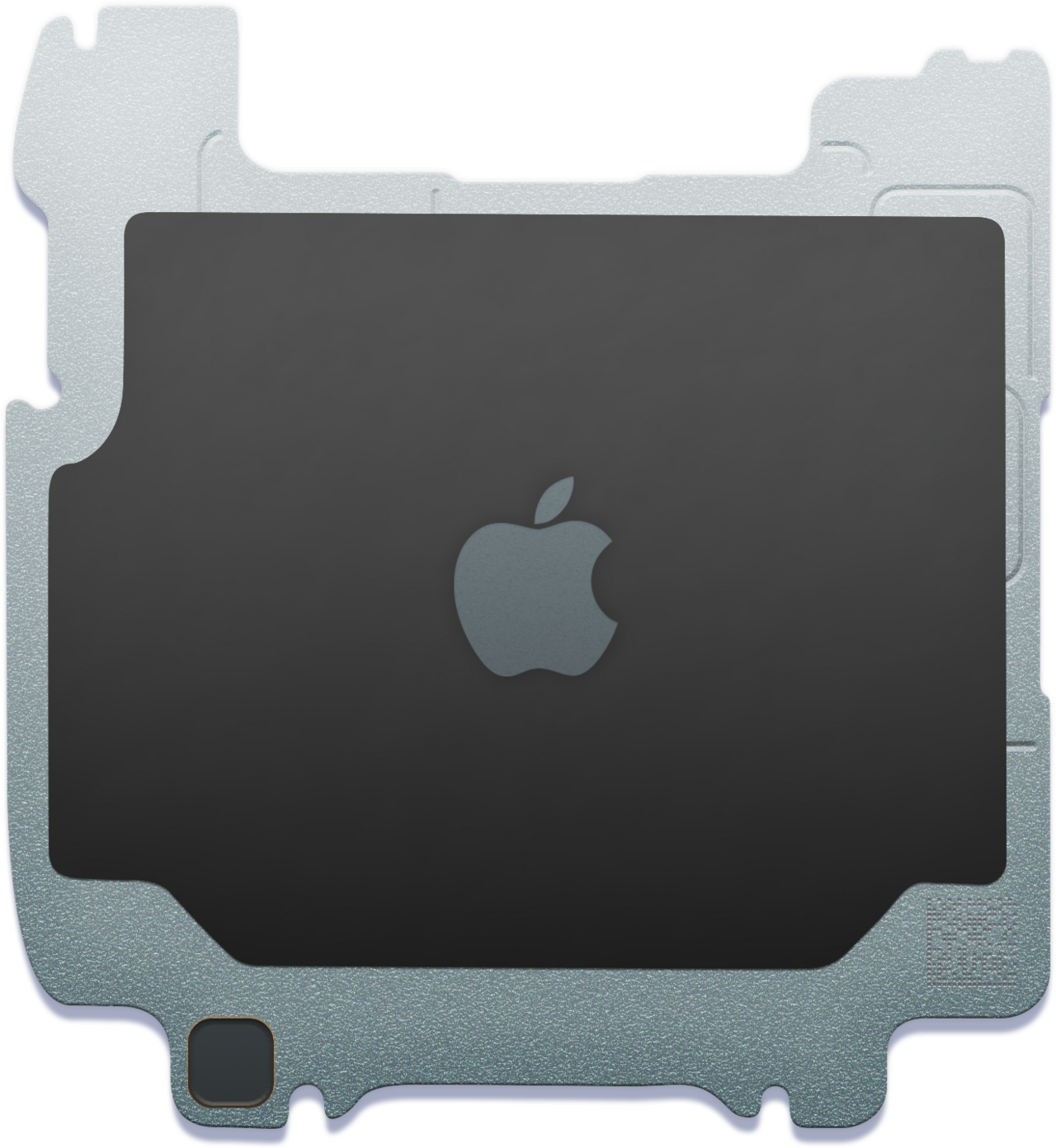

ابل اس 8

تم استخدامه في Apple Watch SE (الجيل الثاني)، وWatch Series 8، وWatch Ultra. [222] يحتوي معالج S8 على نفس معرف T8301 والأداء المذكور مثل S6 وS7. إنه معالج S8 النهائي الذي يستخدم نوى Thunder " الصغيرة " الموفرة للطاقة في A13 Bionic . [223]

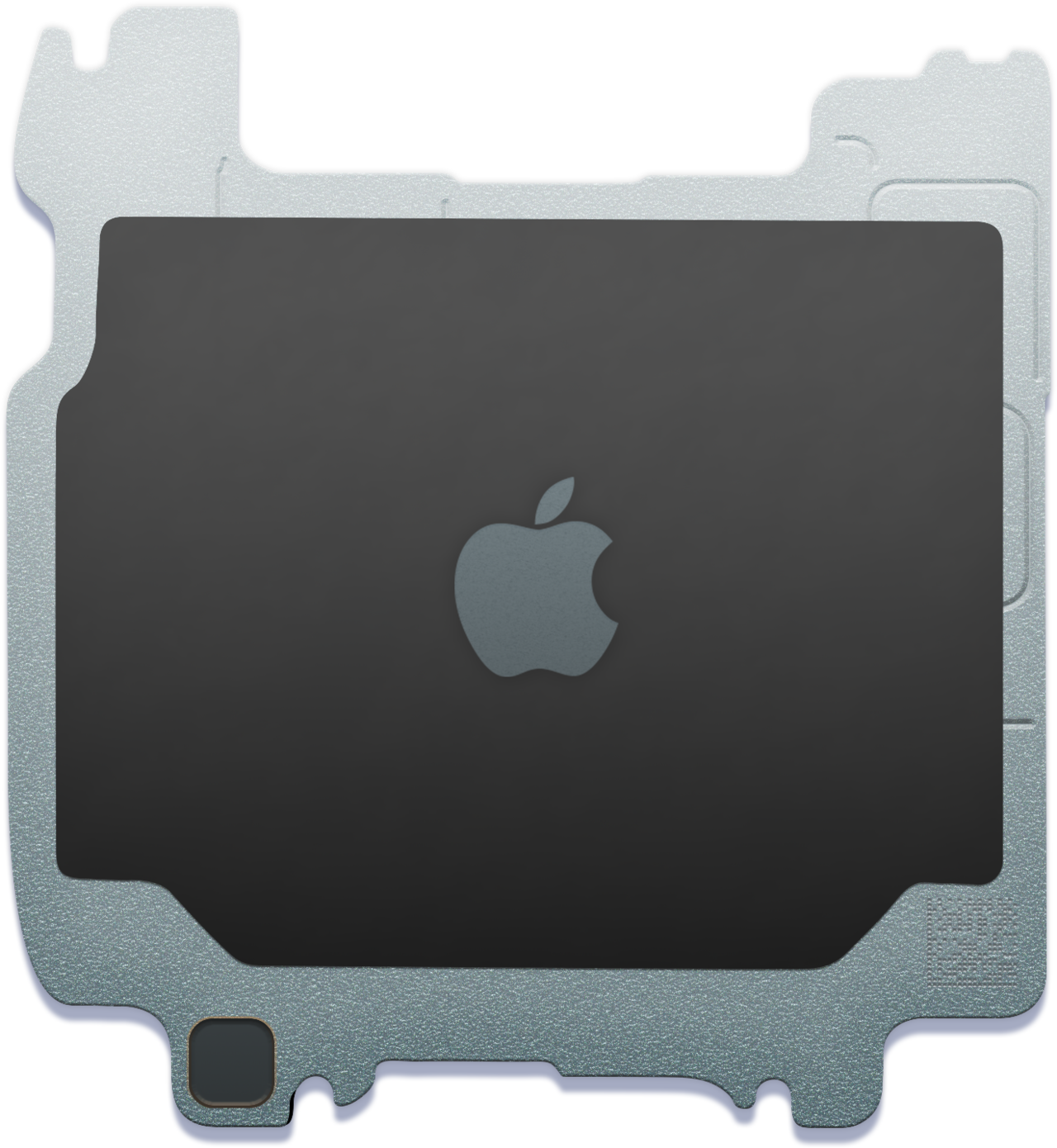

ابل اس 9

تم استخدام هذه التقنية في Apple Watch Series 9 وWatch Ultra 2. تحتوي وحدة المعالجة المركزية S9 على وحدة معالجة مركزية ثنائية النواة جديدة تحتوي على ترانزستورات أكثر بنسبة 60 بالمائة من S8، ومحرك عصبي رباعي النواة جديد وشريحة U2 الجديدة ذات النطاق العريض للغاية. تعتمد النوى الثنائية في S9 على نوى Sawtooth " الصغيرة " الموفرة للطاقة في A16 Bionic . [224]

ابل اس 10

تم استخدام هذه التقنية في Apple Watch Series 10. وتعد وحدة المعالجة المركزية S10 هي المرة الثانية التي تستخدم فيها أنوية Sawtooth " الصغيرة " الموفرة للطاقة من A16 Bionic .

مقارنة بين معالجات سلسلة S

اسم رقم الموديل. صورة تكنولوجيا أشباه الموصلات حجم القالب وحدة المعالجة المركزية ISA وحدة المعالجة المركزية ذاكرة التخزين المؤقت لوحدة المعالجة المركزية وحدة معالجة الرسوميات تكنولوجيا الذاكرة مودم الإصدار الأول
س1 [225] APL
0778
 28 نانومتر Hκ MG [226] [227] 32 مم 2 [226] ARMv7k [227] [228] 520 ميجا هرتز أحادي النواة Cortex-A7 [227] L1d : 32 كيلو بايت [229]
L2 : 256 كيلو بايت [229] 		سلسلة PowerVR 5 [227] [230] [231] LPDDR3 24 أبريل 2015
س1ب سيتم تأكيده لاحقا سيتم تأكيده لاحقا ARMv7k [232] [206] [208] 520 ميجا هرتز ثنائي النواة Cortex-A7 [232] L1d : 32 كيلو بايت [229] PowerVR Series 6 'Rogue' [232] ال بي دي دي ار 3 12 سبتمبر 2016
س2
س3 ARMv7k [233] ثنائي النواة سيتم تأكيده لاحقا ال بي دي دي ار 4 كوالكوم MDM9635M
سناب دراجون X7 LTE 		22 سبتمبر 2017
س4 7 نانومتر (TSMC N7) سيتم تأكيده لاحقا ARMv8 .3-A ILP32 [234] [235]
[146] 		معالج Tempest ثنائي النواة بسرعة 1.59 جيجاهرتز L1d : 32 كيلو بايت [227]
L2 : 2 ميجابايت [227] 		ابل G11M [235] سيتم تأكيده لاحقا 21 سبتمبر 2018
س5 20 سبتمبر 2019
س6 7 نانومتر (TSMC N7P) سيتم تأكيده لاحقا 1.8 جيجاهرتز ثنائي النواة Thunder L1d : 48 كيلو بايت [236]
L2 : 4 ميجابايت [237] 		سيتم تأكيده لاحقا 18 سبتمبر 2020
س7 15 أكتوبر 2021
س8 16 سبتمبر 2022
س9 4 نانومتر (TSMC N4P) [238] ثنائي النواة Sawtooth L1d : 64 كيلوبايت
L2 : 4 ميجابايت [239] 		22 سبتمبر 2023
س10 20 سبتمبر 2024

سلسلة T

تعمل شريحة سلسلة T كجيب آمن على أجهزة كمبيوتر MacBook وiMac التي تعتمد على Intel والتي تم إصدارها من عام 2016 فصاعدًا. تعالج الشريحة المعلومات البيومترية ( Touch ID ) وتعمل كبوابة للميكروفون وكاميرا FaceTime HD، مما يحميها من الاختراق. تعمل الشريحة بنظام التشغيل bridgeOS ، وهو متغير مزعوم لنظام التشغيل watchOS . [240] تم دمج وظائف معالج سلسلة T في وحدات المعالجة المركزية من سلسلة M، وبالتالي إنهاء الحاجة إلى سلسلة T.

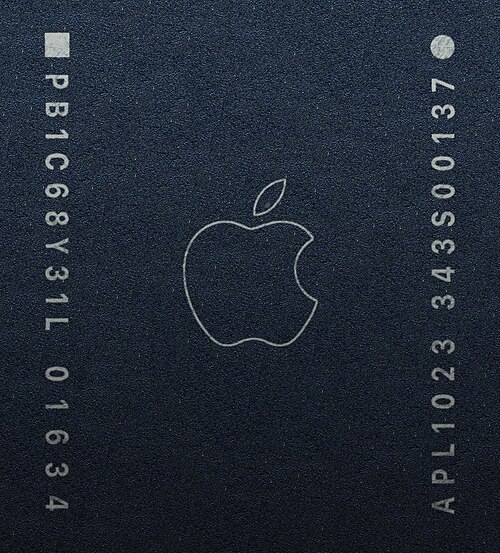

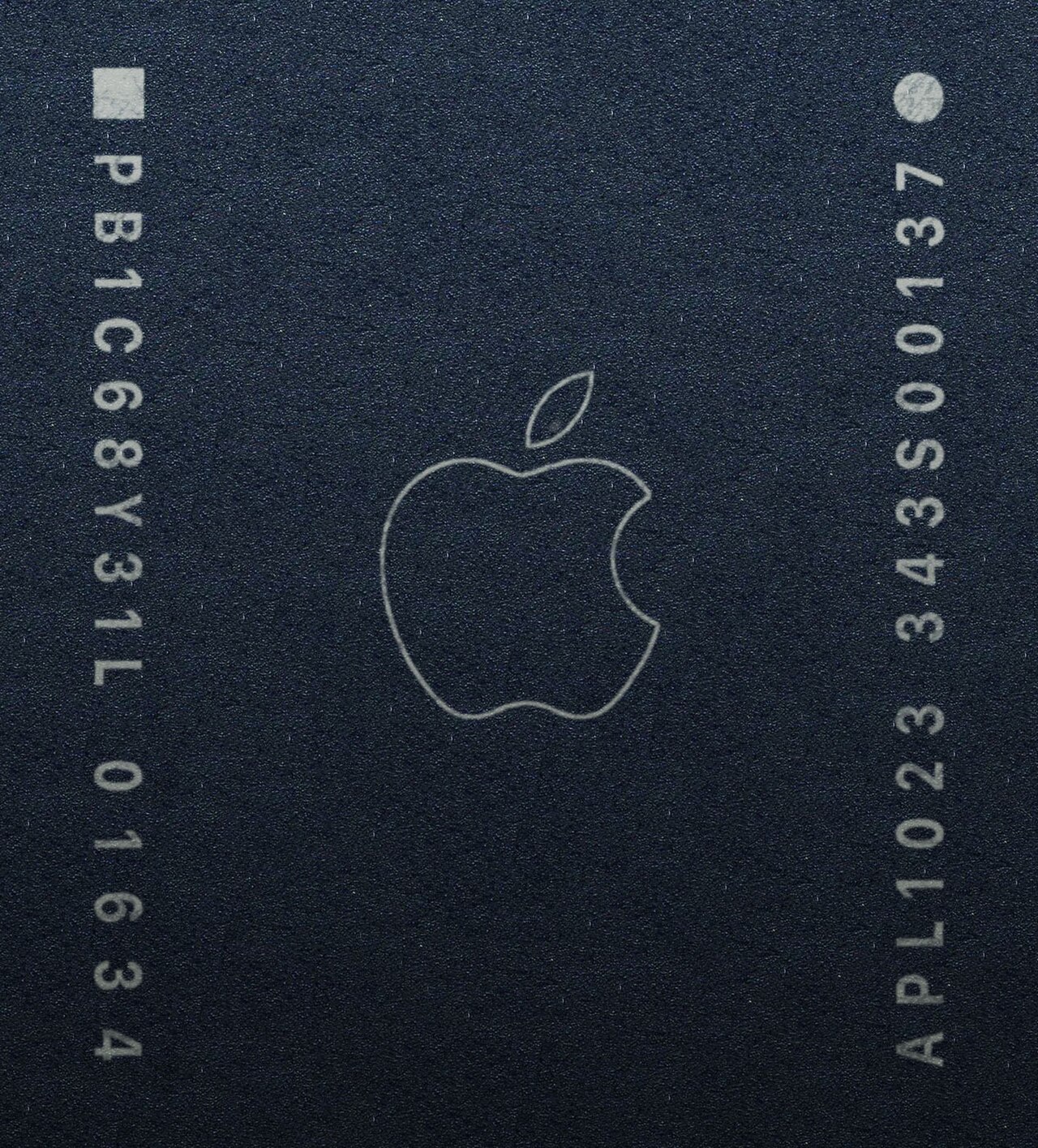

ابل تي 1

شريحة Apple T1 عبارة عن نظام SoC ARMv7 (مشتق من المعالج في S2 من Apple Watch ) الذي يحرك وحدة التحكم في إدارة النظام (SMC) ومستشعر Touch ID في أجهزة MacBook Pro 2016 و2017 مع Touch Bar . [241]

ابل T2

شريحة أمان Apple T2 هي نظام على رقاقة تم إصداره لأول مرة في iMac Pro . وهي شريحة ARMv8 64 بت (متغير من A10 Fusion أو T8010). [242] وهي توفر جيبًا آمنًا للمفاتيح المشفرة، وتمكن المستخدمين من قفل عملية تمهيد الكمبيوتر، وتتولى وظائف النظام مثل التحكم في الكاميرا والصوت، وتتولى التشفير وفك التشفير أثناء التنقل لمحرك الحالة الصلبة . [243] [244] [245] توفر T2 أيضًا "معالجة تصوير محسنة" لكاميرا FaceTime HD في iMac Pro . [246] [247]

مقارنة بين معالجات سلسلة T

اسم رقم الموديل. صورة تكنولوجيا أشباه الموصلات حجم القالب وحدة المعالجة المركزية ISA وحدة المعالجة المركزية ذاكرة التخزين المؤقت لوحدة المعالجة المركزية وحدة معالجة الرسوميات تكنولوجيا الذاكرة الإصدار الأول
عرض النطاق الترددي للذاكرة
ت1 [248] APL
1023
 معالج Apple T1 سيتم تأكيده لاحقا سيتم تأكيده لاحقا ARMv7 سيتم تحديده لاحقا 12 نوفمبر
2016
ت2 [249] APL
1027

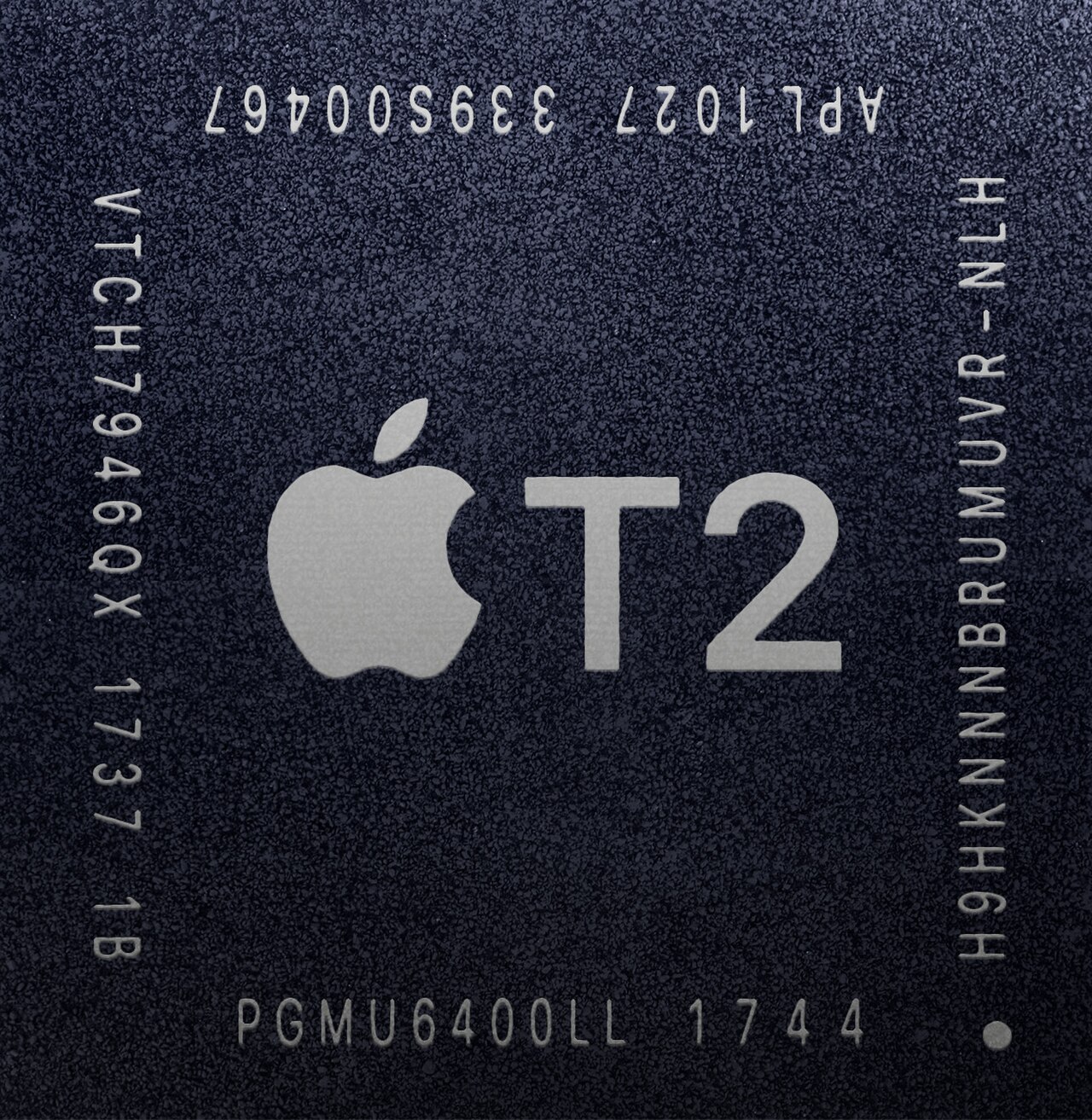

 معالج Apple T2 TSMC 16 نانومتر FinFET. [250] 104 مم 2 [250] ARMv8-A
ARMv7-A 		2× إعصار
2× زفير
+ كورتيكس-A7 		L1i: 64 كيلو بايت
L1d: 64 كيلو بايت
L2: 3 ميجابايت [250] 		3× نوى [250] LP-DDR4 [250] 14 ديسمبر
2017

سلسلة U

سلسلة Apple "U" عبارة عن مجموعة من الأنظمة في الحزمة (SiP) التي تنفذ راديو النطاق العريض للغاية (UWB).

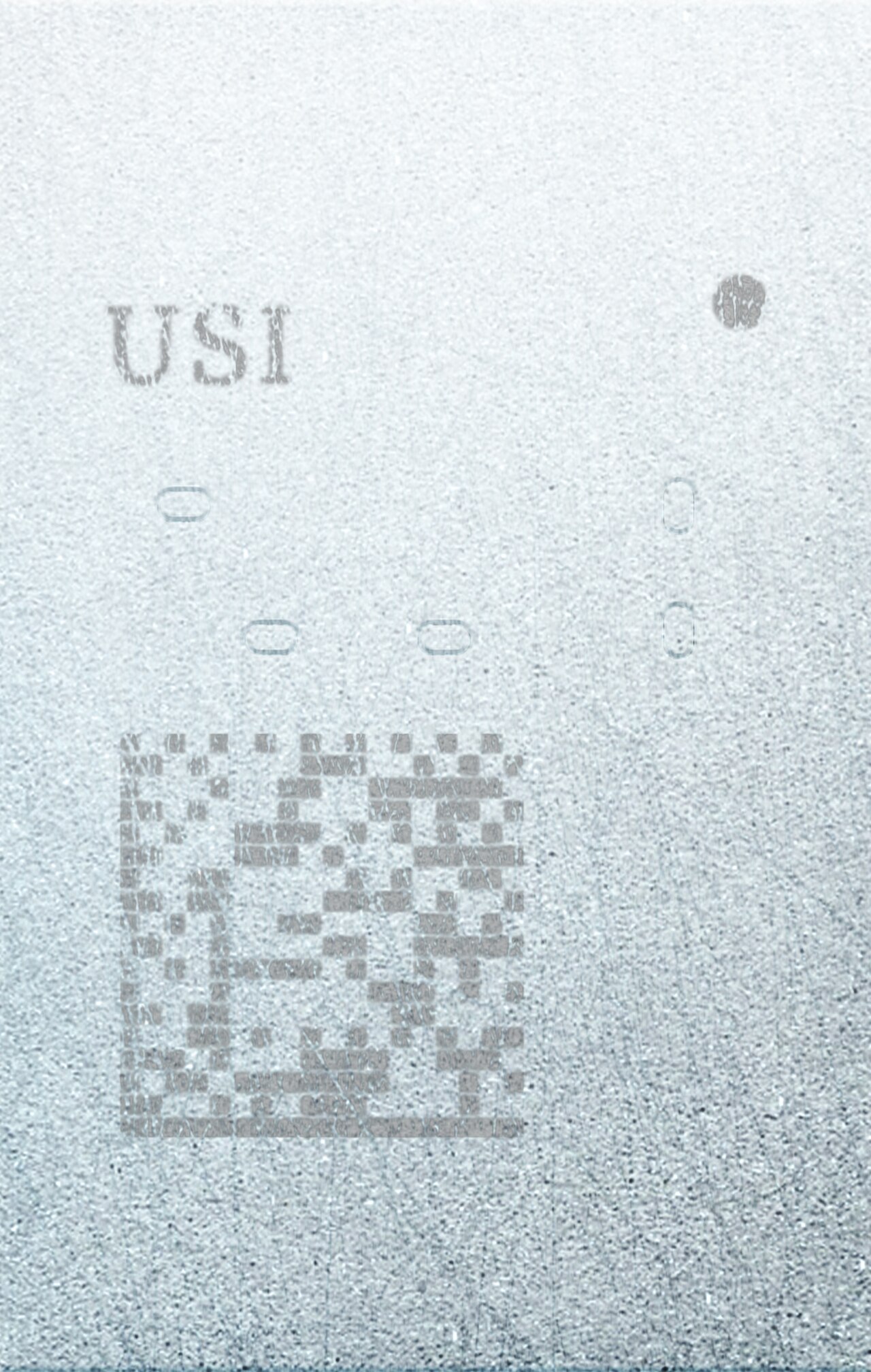

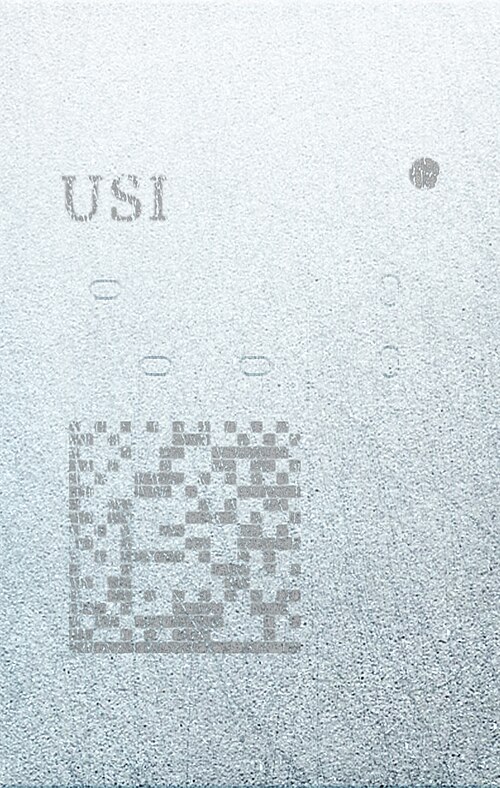

ابل U1

يتم استخدام Apple U1 في سلسلة iPhone 11 وحتى سلسلة iPhone 14 (باستثناء iPhone SE من الجيل الثاني والثالث )؛ Apple Watch Series 6 وحتى Apple Watch Series 8 وApple Watch Ultra (الجيل الأول)؛ HomePod (الجيل الثاني) و HomePod Mini ؛ أجهزة تعقب AirTag ؛ وعلبة الشحن لـ AirPods Pro (الجيل الثاني). [251]

ابل U2

يتم استخدام Apple U2 (يشار إليها من قبل Apple باسم "شريحة النطاق العريض من الجيل الثاني") في سلسلة iPhone 15 ، وسلسلة iPhone 16 ، و Apple Watch Series 9 ، و Apple Watch Ultra 2 ، و Apple Watch Series 10 .

مقارنة بين معالجات سلسلة U

اسم رقم الموديل. صورة وحدة المعالجة المركزية تكنولوجيا أشباه الموصلات الإصدار الأول
يو1 تي ام كيه

أ75
[252]

شريحة Apple U1 Cortex-M4
ARMv7E-M [253] 		16 نانومتر FinFET
( TSMC 16FF) 		20 سبتمبر 2019
يو 2 22 سبتمبر 2023

سلسلة W

سلسلة Apple "W" عبارة عن عائلة من أنظمة RF SoC المستخدمة في الاتصال عبر Bluetooth وWi-Fi.

ابل W1

Apple W1 هو نظام SoC يستخدم في سماعات AirPods 2016 وسماعات Beats المحددة . [254] [255] يحافظ على اتصال Bluetooth [256] Class 1 بجهاز كمبيوتر ويفك تشفير تدفق الصوت المرسل إليه. [257]

ابل W2

تم دمج Apple W2، المستخدم في Apple Watch Series 3 ، في Apple S3 SiP. ادعت Apple أن الشريحة تجعل Wi-Fi أسرع بنسبة 85% وتسمح لـ Bluetooth وWi-Fi باستخدام نصف طاقة تنفيذ W1. [210]

ابل W3

يتم استخدام Apple W3 في Apple Watch Series 4 و [258] Series 5 و [259] Series 6 و [219] SE (الجيل الأول) و [219] Series 7 و Series 8 و SE (الجيل الثاني) و Ultra و Series 9 و Ultra 2 و Series 10. وهو مدمج في Apple S4 و S5 و S6 و S7 و S8 وS9 و S10 SiPs. وهو يدعم تقنية Bluetooth 5.0/5.3.

مقارنة بين معالجات سلسلة W

اسم رقم الموديل. صورة تكنولوجيا أشباه الموصلات حجم القالب وحدة المعالجة المركزية ISA وحدة المعالجة المركزية ذاكرة التخزين المؤقت لوحدة المعالجة المركزية تكنولوجيا الذاكرة بلوتوث الإصدار الأول
عرض النطاق الترددي للذاكرة
دبليو1 343S00130 [260]
343S00131 [260] 		شريحة Apple W1 سيتم تأكيده لاحقا 14.3
 مم 2
[260] 		سيتم تأكيده لاحقا 4.2 13 ديسمبر
2016
دبليو 2 338S00348 [261] شريحة Apple W2 سيتم تأكيده لاحقا
22 سبتمبر 2017
دبليو3 338S00464 [262] شريحة Apple W3 5.0/5.3
21 سبتمبر 2018

معالجات مساعدة من سلسلة M

معالجات Apple M-series هي معالجات مساعدة للحركة تستخدمها شركة Apple Inc. في أجهزتها المحمولة. تم إصدارها لأول مرة في عام 2013، وتتمثل وظيفتها في جمع بيانات المستشعر من مقاييس التسارع المتكاملة وأجهزة قياس الزوايا والبوصلات وتفريغ جمع بيانات المستشعر ومعالجتها من وحدة المعالجة المركزية الرئيسية (CPU).

تم وضع معالجات M7 وM8 المساعدة فقط على شرائح منفصلة؛ وتم تضمين معالجات M9 وM10 وM11 المساعدة في شرائح A-series المقابلة لها. بدءًا من شريحة A12 Bionic في عام 2018، تم دمج معالجات الحركة المساعدة بالكامل في نظام SoC؛ مما سمح لشركة Apple بإعادة استخدام الاسم الرمزي لسلسلة "M" لأنظمة SoC المكتبية الخاصة بها.

مقارنة بين معالجات سلسلة M

اسم رقم الموديل. صورة تكنولوجيا أشباه الموصلات وحدة المعالجة المركزية ISA وحدة المعالجة المركزية الإصدار الأول

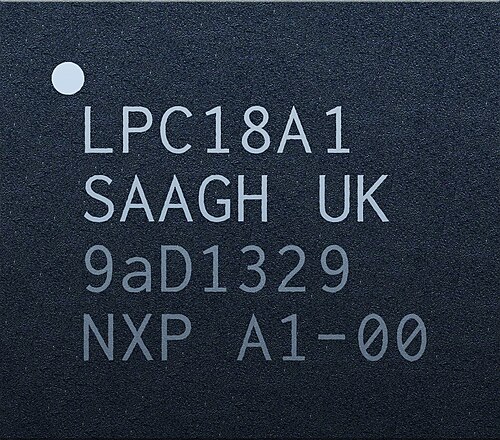

ابل ام 7 ال بي سي 18 ايه 1 إن إكس بي LPC18A1 90 نانومتر ARMv7 -M 150 ميجا هرتز Cortex-M3
10 سبتمبر 2013

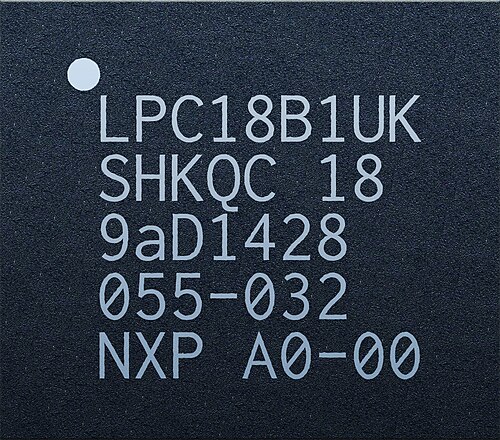

ابل ام 8 ال بي سي 18 بي 1 إن إكس بي LPC18B1 9 سبتمبر
2014

أجهزة متنوعة

يتناول هذا الجزء المعالجات التي صممتها Apple والتي لا يمكن تصنيفها بسهولة في قسم آخر.

السلسلة المبكرة

استخدمت شركة Apple لأول مرة أنظمة SoC التي طورتها شركة Samsung في الإصدارات المبكرة من iPhone و iPod Touch . وهي تجمع في حزمة واحدة نواة معالجة واحدة تعتمد على ARM ( وحدة معالجة مركزية ) ووحدة معالجة رسومية ( وحدة معالجة رسومية ) وإلكترونيات أخرى ضرورية للحوسبة المتنقلة.

APL0098 (أيضًا 8900B [263] أو S5L8900) هو نظام حزمة على حزمة (PoP) على شريحة (SoC) تم تقديمه في 29 يونيو 2007، عند إطلاق iPhone الأصلي . وهو يتضمن وحدة معالجة مركزية ARM11 أحادية النواة بسرعة 412 ميجاهرتز ووحدة معالجة رسومية PowerVR MBX Lite. تم تصنيعه بواسطة Samsung على عملية 90 نانومتر . [11] يستخدمه أيضًا iPhone 3G والجيل الأول من iPod Touch. [264]

APL0278 [265] (كما يُطلق عليه S5L8720) هو نظام SoC PoP تم طرحه في 9 سبتمبر 2008، عند إطلاق الجيل الثاني من iPod Touch . وهو يتضمن وحدة معالجة مركزية ARM11 أحادية النواة بسرعة 533 ميجاهرتز ووحدة معالجة رسومية PowerVR MBX Lite. وقد تم تصنيعه بواسطة شركة Samsung باستخدام عملية 65 نانومتر . [11] [264]

APL0298 (يُعرف أيضًا باسم S5L8920) هو نظام SoC PoP تم طرحه في 8 يونيو 2009، عند إطلاق iPhone 3GS . وهو يتضمن وحدة معالجة مركزية Cortex-A8 أحادية النواة بسرعة 600 ميجاهرتز ووحدة معالجة رسومية PowerVR SGX535. وقد تم تصنيعه بواسطة Samsung باستخدام عملية 65 نانومتر. [108]

APL2298 (يُعرف أيضًا باسم S5L8922 ) هو إصدار مصغر بتقنية 45 نانومتر من نظام iPhone 3GS SoC [11] وتم تقديمه في 9 سبتمبر 2009، عند إطلاق الجيل الثالث من iPod Touch .

آخر

Samsung S5L8747 هو متحكم دقيق قائم على ARM يستخدم في محول Lightning Digital AV من Apple ، وهو محول Lightning إلى HDMI . هذا كمبيوتر مصغر مزود بذاكرة وصول عشوائي (RAM) سعة 256 ميجابايت، يعمل بنواة XNU محملة من iPhone أو iPod Touch أو iPad المتصل ، ثم يأخذ إشارة تسلسلية من جهاز iOS ويترجمها إلى إشارة HDMI مناسبة. [266] [267]

رقم الموديل. صورة الإصدار الأول وحدة المعالجة المركزية ISA المواصفات طلب استخدام الأجهزة نظام التشغيل

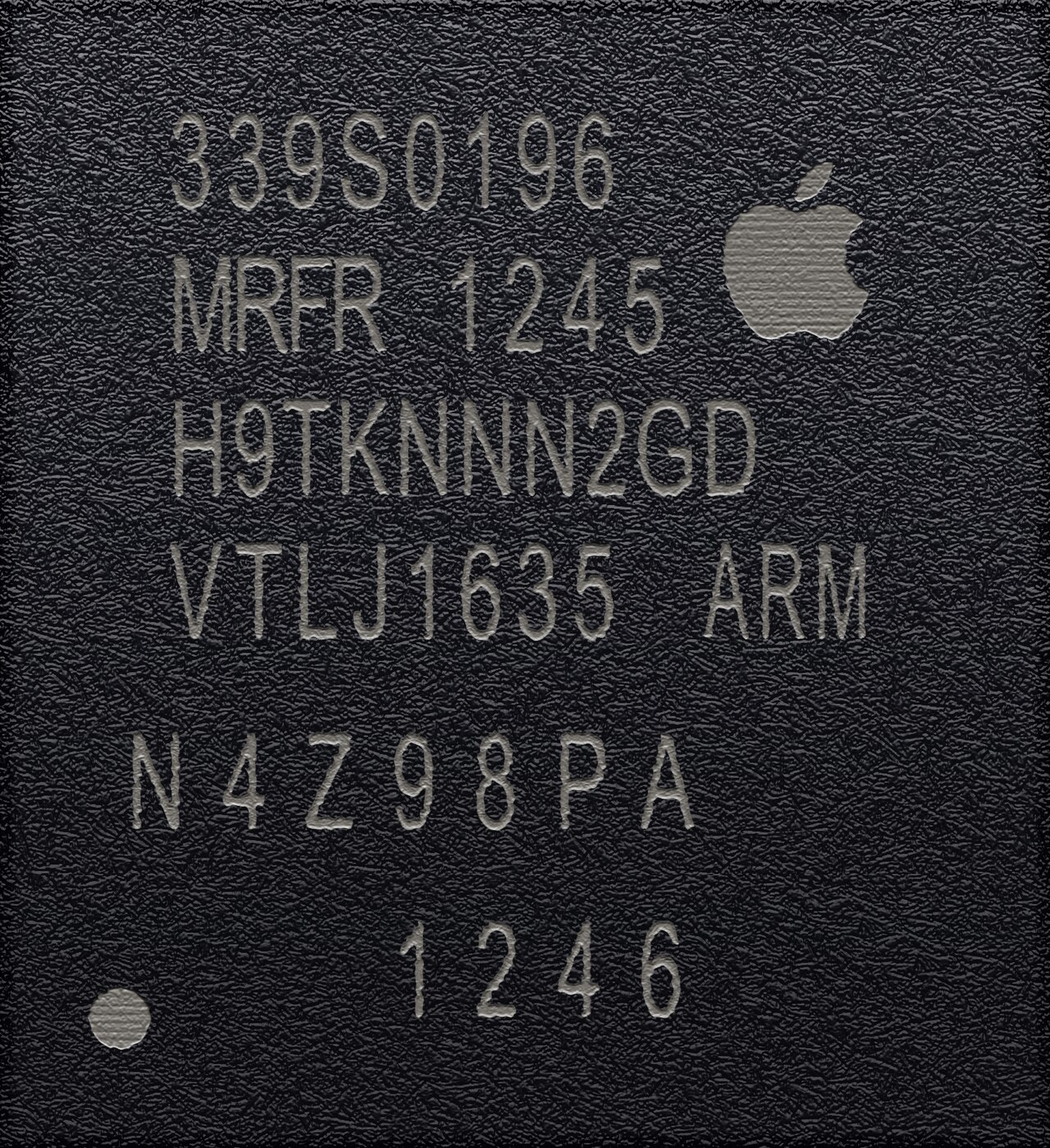

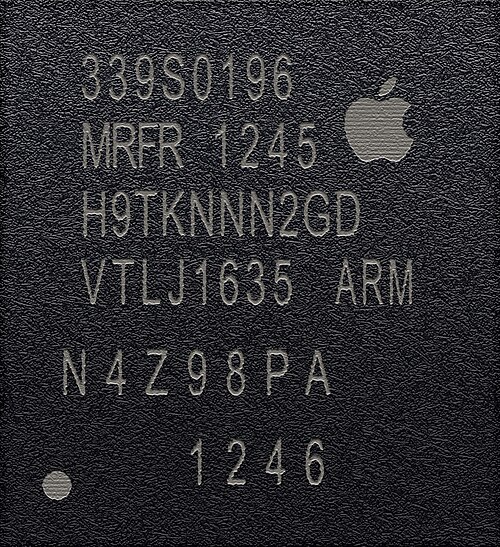

339S0196 339S0196 متحكم دقيق سبتمبر 2012 مجهول

ذراع

256 ميجا بايت
من ذاكرة الوصول العشوائي 		تحويل Lightning إلى
HDMI
محول الصوت والفيديو الرقمي من Apple		 إكس إن يو

انظر أيضا

منصات مماثلة

ملحوظات

  1. ^ 1 نواة مقفلة
  2. ^ نواة واحدة بسبب النواة المقفلة
  3. ^ 64 بت بسبب القناة غير المستخدمة
  4. ^ 1 قناة غير مستخدمة
  5. ^ تم تنفيذ نواتين فقط في نفس الوقت
  6. ^ تم تنفيذ 3 نوى فقط في نفس الوقت
  7. ^ تم تعطيل نواة كفاءة واحدة في Apple TV 4K الجيل الثالث

مراجع

  1. ^ "أعلنت شركة أبل عن انتقال أجهزة ماك إلى معالجات آبل" (بيان صحفي). أبل. 22 يونيو 2020. مؤرشف من الأصل في 22 يونيو 2020. تم الاسترجاع في 23 يونيو 2020 .
  2. ^ وارن، توم (22 يونيو 2020). "تبدأ شركة Apple في تحويل أجهزة Mac إلى معالجاتها الخاصة في وقت لاحق من هذا العام". The Verge . مؤرشف من الأصل في 22 يونيو 2020 . تم الاسترجاع في 22 يونيو 2020 .
  3. ^ "أهم مسؤول تنفيذي في شركة أبل لم تسمع عنه من قبل". بلومبرج نيوز . مؤرشف من الأصل في 31 مارس 2019. تم الاسترجاع في 18 يونيو 2016 .
  4. ^ Lovejoy, Ben (18 يوليو 2016). "Apple reports drop Samsung not only a10 in iPhone 7 but also A11 in iPhone 8". 9to5Mac . مؤرشف من الأصل في 3 يوليو 2020 . تم الاسترجاع في 1 يوليو 2020 .
  5. ^ كلارك، دون (5 أبريل 2010). "Apple iPad Taps Familiar Component Suppliers" . وول ستريت جورنال. مؤرشف من الأصل في 19 سبتمبر 2018. تم الاسترجاع في 15 أبريل 2010 .
  6. ^ بولت، بول؛ سكانسن، دون؛ ويبلي، تيم (16 يونيو 2010). "Apple's A4 dissected, discuss...and tantalizing". EE Times . مؤرشف من الأصل في 22 أكتوبر 2021 . تم الاسترجاع في 22 أكتوبر 2021 .
  7. ^ "Microsoft PowerPoint – Apple A4 vs SEC S5PC110A01" (PDF) . مؤرشف من الأصل (PDF) في 4 يوليو 2010 . تم الاسترجاع في 7 يوليو 2010 .
  8. ^ "Apple Launches iPad" (بيان صحفي). Apple . 27 يناير 2010. مؤرشف من الأصل في 25 مايو 2017. تم الاسترجاع في 28 يناير 2010 .
  9. ^ Wiens, Kyle (5 أبريل 2010). "Apple A4 Teardown". iFixit . الخطوة 20. مؤرشف من الأصل في 23 يونيو 2020 . تم الاسترجاع في 19 يونيو 2020 . من الواضح من كل من الأجهزة والبرامج أن هذا معالج أحادي النواة، لذا يجب أن يكون ARM Cortex A8، وليس A9 متعدد النواة المزعوم.
  10. ^ ميلانسون، دونالد (23 فبراير 2010). "iPad confirmed to use PowerVR SGX graphics". Engadget. مؤرشف من الأصل في 7 ديسمبر 2012. تم الاسترجاع في 24 أغسطس 2017 .
  11. ^ abcdefghijk Choi, Young (10 مايو 2010). "تحليل يقدم نظرة أولى على معالج Apple A4". EETimes . مؤرشف من الأصل في 15 سبتمبر 2013 . تم الاسترجاع في 15 سبتمبر 2013 .
  12. ^ abcde "تؤكد شركة Chipworks أن شريحة Apple A4 iPad تم تصنيعها بواسطة شركة Samsung بتقنية 45 نانومتر". Chipworks. 15 أبريل 2010. مؤرشف من الأصل في 21 سبتمبر 2010.
  13. ^ "iPad – إنه رفيع وخفيف وقوي وثوري". Apple. مؤرشف من الأصل في 6 يوليو 2010. تم الاسترجاع في 7 يوليو 2010 .
  14. ^ "تصميم آيفون 4". أبل. 6 يوليو 2010. مؤرشف من الأصل في 6 يوليو 2010.
  15. ^ فانس، آشلي (21 فبراير 2010). "بالنسبة لصانعي الرقائق، المعركة القادمة في الهواتف الذكية". نيويورك تايمز . مؤرشف من الأصل في 25 فبراير 2010. تم الاسترجاع في 25 فبراير 2010 .
  16. ^ Stokes, Jon (28 أبريل 2010). "تأكيد شراء شركة Apple لشركة Intrinsity". Ars Technica. مؤرشف من الأصل في 28 أبريل 2010. تم الاسترجاع في 28 أبريل 2010 .
  17. ^ ميريت، ريك (26 يوليو 2009). "سامسونج، إنتيرينستي تضخان معدل ARM إلى جيجاهيرتز". إي إي تايمز . مؤرشف من الأصل في 22 أكتوبر 2021. تم الاسترجاع في 22 أكتوبر 2021 .
  18. ^ Keizer, Gregg (6 أبريل 2010). "Apple's iPad double as fast as iPhone 3GS, tests show". Computerworld . مؤرشف من الأصل في 22 أكتوبر 2021 . تم الاسترجاع في 22 أكتوبر 2021 .
  19. ^ "iPad – المواصفات الفنية". Apple. مؤرشف من الأصل في 15 فبراير 2015. تم الاسترجاع 16 أكتوبر 2016 .
  20. ^ "استكشاف أداء وحدة معالجة الرسوميات لجهاز Apple iPad 2: PowerVR SGX543MP2 Benchmarked – AnandTech :: مصدرك لتحليل الأجهزة والأخبار". AnandTech . مؤرشف من الأصل في 18 مارس 2011 . تم الاسترجاع في 15 مارس 2011 .
  21. ^ "تفكيك الجيل الرابع من iPod Touch من إنتاج Apple يكشف عن 256 ميجابايت من ذاكرة الوصول العشوائي". Appleinsider.com. 8 سبتمبر 2010. مؤرشف من الأصل في 11 سبتمبر 2010. تم الاسترجاع في 10 سبتمبر 2010 .
  22. ^ "تفكيك الجيل الثاني من Apple TV". iFixit . 30 سبتمبر 2010. مؤرشف من الأصل في 23 يونيو 2020. تم الاسترجاع في 19 يونيو 2020 .
  23. ^ "أبل تكشف عن ذاكرة وصول عشوائي بسعة 512 ميجابايت في آيفون 4، مما يضاعف سعة آيباد – تقرير". AppleInsider . 17 يونيو 2010. مؤرشف من الأصل في 4 يوليو 2010. تم الاسترجاع في 7 يوليو 2010 .
  24. ^ "نظرة خاطفة داخل معالج A4 من Apple". iFixit . 5 أبريل 2010. مؤرشف من الأصل في 21 يونيو 2020. تم الاسترجاع في 19 يونيو 2020 .
  25. ^ جرينبيرج، مارك (9 أبريل 2010). "آيباد أبل: لا يوجد LPDDR2؟". دينالي. مؤرشف من الأصل في 26 فبراير 2019. تم الاسترجاع في 26 فبراير 2019 .
  26. ^ ميريت، ريك (9 أبريل 2010). "iPad مجهز لتقديم رسومات أكثر ثراءً". EE Times Asia . مؤرشف من الأصل في 27 سبتمبر 2011 . تم الاسترجاع في 14 أبريل 2010 .
  27. ^ "تم التحديث: سامسونج تصنع معالج Apple A5". EETimes.com. 12 مارس 2011. مؤرشف من الأصل في 9 مايو 2013. تم الاسترجاع في 15 مارس 2011 .
  28. ^ "أعلنت شركة أبل عن إعادة تصميم جهاز iPad 2: معالج A5 وكاميرتين، وسيطرح في الأسواق في 11 مارس". AppleInsider . 2 مارس 2011. مؤرشف من الأصل في 23 يونيو 2020 . تم الاسترجاع في 13 يونيو 2020 .
  29. ^ "صفحة ميزات Apple iPad 2". Apple.com. مؤرشف من الأصل في 16 مارس 2011. تم الاسترجاع في 15 مارس 2011 .
  30. ^ "معاينة Apple iPad 2 – AnandTech :: مصدرك لتحليل الأجهزة والأخبار". AnandTech. مؤرشف من الأصل في 13 ديسمبر 2017. تم الاسترجاع في 15 مارس 2011 .
  31. ^ "iPad 2 – المواصفات الفنية". Apple. مؤرشف من الأصل في 13 فبراير 2015. تم الاسترجاع 16 أكتوبر 2016 .
  32. ^ "Inside Apple's iPad 2 A5: fast LPDDR2 RAM, costs 66% more than Tegra 2". AppleInsider . 13 مارس 2011. مؤرشف من الأصل في 16 مايو 2013. تم الاسترجاع في 15 مارس 2011 .
  33. ^ abcd "نظرة أولى على معالج Apple A5". Chipworks. 12 مارس 2011. مؤرشف من الأصل في 1 نوفمبر 2013. تم الاسترجاع في 15 سبتمبر 2013 .
  34. ^ abc "تحديث – معالج Apple A5 بتقنية 32 نانومتر في Apple TV 3 – وجهاز iPad 2!". Chipworks. 11 أبريل 2012. مؤرشف من الأصل في 24 أكتوبر 2013. تم الاسترجاع في 15 سبتمبر 2013 .
  35. ^ "معالج A5 أحادي النواة في جهاز Apple TV الجديد بدقة 1080 بكسل يضاعف ذاكرة الوصول العشوائي إلى 512 ميجابايت". AppleInsider . 18 مارس 2012. مؤرشف من الأصل في 20 مارس 2012. تم الاسترجاع في 19 مارس 2012 .
  36. ^ "تحديث – معالج Apple A5 بتقنية 32 نانومتر في Apple TV 3 – وجهاز iPad 2!". ChipWorks. 11 أبريل 2012. مؤرشف من الأصل في 13 أبريل 2012. تم الاسترجاع في 12 أبريل 2012 .
  37. ^ "مراجعة iPad 2,4: تقنية 32nm توفر عمر بطارية أطول". AnandTech . مؤرشف من الأصل في 11 نوفمبر 2012 . تم الاسترجاع في 1 نوفمبر 2012 .
  38. ^ "شريحة A5 في جهاز Apple TV المُعدل لا تزال تُصنع بواسطة Samsung بتقنية 32 نانومتر". 12 مارس 2013. مؤرشف من الأصل في 14 مارس 2013. تم الاسترجاع في 12 مارس 2013 .
  39. ^ "جهاز Apple TV المُعدل يحتوي على شريحة A5 مُقلصة، وليس A5X". 10 مارس 2013. مؤرشف من الأصل في 10 مارس 2013. تم الاسترجاع في 10 مارس 2013 .
  40. ^ abc "مفاجأة تلفزيون آبل – شريحة A5 جديدة!". Chipworks. 12 مارس 2013. مؤرشف من الأصل في 10 نوفمبر 2013. تم الاسترجاع في 15 سبتمبر 2013 .
  41. ^ "أبل تطلق آيباد جديد". أبل . 7 مارس 2012. مؤرشف من الأصل في 8 مارس 2012. تم الاسترجاع في 17 سبتمبر 2013 .
  42. ^ "Apple A5X versus the A5 and A4 – Big Is Beautiful". Chipworks. 19 مارس 2012. مؤرشف من الأصل في 5 ديسمبر 2013. تم الاسترجاع في 15 سبتمبر 2013 .
  43. ^ "Apple A5X Die Size Measured: 162.94mm^2, Samsung 45nm LP Confirmed". AnandTech. مؤرشف من الأصل في 2 يناير 2013. تم الاسترجاع في 1 نوفمبر 2012 .
  44. ^ "تم تأكيد تردد Apple A5X في iPad الجديد: لا يزال يعمل بتردد 1 جيجاهرتز". AnandTech. مؤرشف من الأصل في 31 أكتوبر 2012. تم الاسترجاع في 1 نوفمبر 2012 .
  45. ^ "iPad 3 4G Teardown". iFixit . 15 مارس 2012. الخطوة 15. مؤرشف من الأصل في 21 يونيو 2020. تم الاسترجاع في 19 يونيو 2020 .
  46. ^ آبل تقدم آيفون 5، Apple.com، 12 سبتمبر 2012، مؤرشف من الأصل في 30 يناير 2017 ، تم استرجاعه في 20 سبتمبر 2012
  47. ^ "Apple: شريحة A6 في iPhone 5 لديها قوة وحدة معالجة مركزية مضاعفة، وأداء رسوميات مضاعفة، ومع ذلك تستهلك طاقة أقل". 12 سبتمبر 2012. مؤرشف من الأصل في 14 سبتمبر 2013. تم الاسترجاع في 24 أغسطس 2017 .
  48. ^ في الواقع، بلغت سرعة وحدة المعالجة المركزية A6 من Apple حوالي 1.3 جيجاهرتز، وفقًا لتقرير Geekbench الجديد، Engadget، 26 سبتمبر 2012، تم أرشفة النسخة الأصلية في 29 سبتمبر 2012 ، تم استرجاعها في 26 سبتمبر 2012
  49. ^ abc Shimpi, Anand Lal (15 سبتمبر 2012). "معالج A6 الخاص بهاتف iPhone 5: ليس A15 أو A9، بل معالج Apple Core مخصص". AnandTech . مؤرشف من الأصل في 21 ديسمبر 2012 . تم الاسترجاع في 15 سبتمبر 2012 .
  50. ^ Shimpi, Anand Lal; Klug, Brian; Gowri, Vivek (16 أكتوبر 2012). "مراجعة iPhone 5 – فك شفرة Swift". AnandTech. مؤرشف من الأصل في 8 ديسمبر 2012. تم الاسترجاع في 17 أكتوبر 2012 .
  51. ^ "كشف النقاب عن شريحة Apple A6: 3-core GPU, <100mm^2". AnandTech. 21 سبتمبر 2012. مؤرشف من الأصل في 22 سبتمبر 2012. تم الاسترجاع في 22 سبتمبر 2012 .
  52. ^ abc "Apple iPhone 5 – the A6 Application Processor". Chipworks. 21 سبتمبر 2012. مؤرشف من الأصل في 22 سبتمبر 2013. تم الاسترجاع في 15 سبتمبر 2013 .
  53. ^ "Apple Introduces iPad mini". Apple . 23 أكتوبر 2012. مؤرشف من الأصل في 12 سبتمبر 2013. تم الاسترجاع في 16 سبتمبر 2013 .
  54. ^ abcd Shimpi, Anand Lal (2 نوفمبر 2012). "تحليل أداء وحدة معالجة الرسوميات لجهاز iPad 4: PowerVR SGX 554MP4 تحت الغطاء". AnandTech. مؤرشف من الأصل في 22 سبتمبر 2013. تم الاسترجاع في 16 سبتمبر 2013 .
  55. ^ abcd "Inside the Apple iPad 4 – A6X a very new beast!". Chipworks. November 1, 2012. مؤرشف من الأصل في 18 مايو 2015. تم الاسترجاع في 15 سبتمبر 2013 .
  56. ^ "أعلنت شركة أبل عن إطلاق هاتف آيفون 5 إس، الهاتف الذكي الأكثر تقدمًا في العالم". أبل . 10 سبتمبر 2013. مؤرشف من الأصل في 13 سبتمبر 2013. تم الاسترجاع في 13 سبتمبر 2013 .
  57. ^ كروثرز، بروك. "شريحة A7 في iPhone 5S هي أول معالج 64 بت للهواتف الذكية". سي نت . مؤرشف من الأصل في 22 فبراير 2020. تم الاسترجاع في 1 يوليو 2020 .
  58. ^ abc Shimpi, Anand Lal (17 سبتمبر 2013). "مراجعة iPhone 5s: شرح شريحة A7". AnandTech. مؤرشف من الأصل في 21 سبتمبر 2013. تم الاسترجاع في 18 سبتمبر 2013 .
  59. ^ ab Shimpi, Anand Lal (29 أكتوبر 2013). "مراجعة iPad Air: iPhone إلى iPad: تغييرات وحدة المعالجة المركزية". AnandTech. مؤرشف من الأصل في 1 نوفمبر 2013. تم الاسترجاع في 30 أكتوبر 2013 .
  60. ^ abc Shimpi, Anand Lal (17 سبتمبر 2013). "مراجعة iPhone 5s: الانتقال إلى 64 بت". AnandTech. مؤرشف من الأصل في 21 سبتمبر 2013. تم الاسترجاع في 18 سبتمبر 2013 .
  61. ^ abcd Shimpi, Anand Lal (17 سبتمبر 2013). "مراجعة iPhone 5s: بعد Swift Comes Cyclone". AnandTech. مؤرشف من الأصل في 21 سبتمبر 2013. تم الاسترجاع في 18 سبتمبر 2013 .
  62. ^ Lattner, Chris (10 سبتمبر 2013). "[LLVMdev] دعم معالج A7؟". llvm-dev (قائمة بريدية). مؤرشف من الأصل في 24 سبتمبر 2015. تم الاسترجاع في 9 يوليو 2017 .
  63. ^ ab Shimpi, Anand Lal (17 سبتمبر 2013). "مراجعة iPhone 5s: بنية وحدة معالجة الرسوميات". AnandTech. مؤرشف من الأصل في 21 سبتمبر 2013. تم الاسترجاع في 18 سبتمبر 2013 .
  64. ^ كانينغهام، أندرو (10 سبتمبر 2013). "أبل تكشف النقاب عن آيفون 5S بمعمارية 64 بت مع ماسح بصمات الأصابع، بسعر 199 دولارًا مقابل 16 جيجابايت". آرس تكنيكا. مؤرشف من الأصل في 12 سبتمبر 2013. تم الاسترجاع في 12 سبتمبر 2013 .
  65. ^ ab Tanner, Jason; Morrison, Jim; James, Dick; Fontaine, Ray; Gamache, Phil (20 سبتمبر 2013). "Inside the iPhone 5s". Chipworks. مؤرشف من الأصل في 3 أغسطس 2014. تم الاسترجاع في 20 سبتمبر 2013 .
  66. ^ "أعلنت شركة أبل عن إطلاق iPhone 6 وiPhone 6 Plus—أكبر تطور في تاريخ iPhone" (بيان صحفي). أبل. 9 سبتمبر 2014. مؤرشف من الأصل في 9 سبتمبر 2014. تم الاسترجاع في 9 سبتمبر 2014 .
  67. ^ سافوف، فلاد (9 سبتمبر 2014). "iPhone 6 وiPhone 6 Plus بمعالج A8 أسرع جديد". The Verge . Vox Media. مؤرشف من الأصل في 10 سبتمبر 2014 . تم الاسترجاع في 9 سبتمبر 2014 .
  68. ^ "تفكيك HomePod". iFixit . 12 فبراير 2018. مؤرشف من الأصل في 12 فبراير 2018. تم الاسترجاع في 13 فبراير 2018 .
  69. ^ abcd "مراجعة iPhone 6: وحدة المعالجة المركزية A8: ماذا يأتي بعد Cyclone؟". AnandTech. 30 سبتمبر 2014. مؤرشف من الأصل في 15 مايو 2015. تم الاسترجاع في 30 سبتمبر 2014 .
  70. ^ abc "مراجعة iPhone 6: A8: أول معالج 20nm من Apple". AnandTech. 30 سبتمبر 2014. مؤرشف من الأصل في 1 أكتوبر 2014. تم الاسترجاع في 30 سبتمبر 2014 .
  71. ^ abcdef Kanter, David. "نظرة داخل وحدة معالجة الرسوميات المخصصة من Apple لجهاز iPhone". مؤرشف من الأصل في 27 أغسطس 2019. تم الاسترجاع في 27 أغسطس 2019 .
  72. ^ سميث، رايان (9 سبتمبر 2014). "Apple Announces A8 SoC". AnandTech. مؤرشف من الأصل في 10 سبتمبر 2014. تم الاسترجاع في 9 سبتمبر 2014 .
  73. ^ "داخل آيفون 6 وآيفون 6 بلس". Chipworks. 19 سبتمبر 2014. مؤرشف من الأصل في 24 سبتمبر 2014. استرجاع 20 سبتمبر 2014 .
  74. ^ أنتوني، سيباستيان (10 سبتمبر 2014). "تحليل شريحة A8 من Apple: شريحة iPhone 6 هي وحش 20 نانومتر بـ 2 مليار ترانزستور". Extremetech . مؤرشف من الأصل في 11 سبتمبر 2014 . تم الاسترجاع في 10 سبتمبر 2014 .
  75. ^ "Apple Introduces iPad Air 2—The Thinnest, Most Powerful iPad Ever" (بيان صحفي). Apple. 16 أكتوبر 2014. مؤرشف من الأصل في 18 أكتوبر 2014. تم الاسترجاع في 16 أكتوبر 2014 .
  76. ^ "iPad Air 2 – Performance". Apple . 16 أكتوبر 2014. مؤرشف من الأصل في 16 أكتوبر 2014. تم الاسترجاع 16 أكتوبر 2014 .
  77. ^ abcde "وحدة معالجة الرسوميات Apple A8X – GXA6850، أفضل مما كنت أعتقد". Anandtech. 11 نوفمبر 2014. مؤرشف من الأصل في 30 نوفمبر 2014. تم الاسترجاع في 12 نوفمبر 2014 .
  78. ^ "Apple Introduces iPhone 6s & iPhone 6s Plus" (بيان صحفي). Apple. 9 سبتمبر 2015. مؤرشف من الأصل في 11 سبتمبر 2015. تم الاسترجاع في 9 سبتمبر 2015 .
  79. ^ "Apple Introduces iPad Pro Featuring Epic 12.9-inch Retina Display" (بيان صحفي). Apple. 9 سبتمبر 2015. مؤرشف من الأصل في 11 سبتمبر 2015. تم الاسترجاع في 9 سبتمبر 2015 .
  80. ^ "جهاز iPad Pro الجديد من Apple مقاس 12.9 بوصة، متاح في نوفمبر". Ars Technica . 9 سبتمبر 2015. مؤرشف من الأصل في 24 مارس 2017. تم الاسترجاع 9 سبتمبر 2015 .
  81. ^ "Apple Introduces iPhone 7 & iPhone 7 Plus —The Best, Most Advanced iPhone Ever" (بيان صحفي). Apple Inc. 7 سبتمبر 2016. مؤرشف من الأصل في 16 سبتمبر 2016. تم الاسترجاع في 16 سبتمبر 2016 .
  82. ^ "iPod Touch". Apple . مؤرشف من الأصل في 24 أكتوبر 2017 . تم الاسترجاع 15 أغسطس 2019 .
  83. ^ "iPad Pro، بطرازيه مقاس 10.5 بوصة و12.9 بوصة، يقدم أحدث شاشة وأداء مذهل في العالم" (بيان صحفي). Apple Inc. 5 يونيو 2017. مؤرشف من الأصل في 5 يونيو 2017. تم الاسترجاع في 5 يونيو 2017 .
  84. ^ abcd Wei, Andy (29 يونيو 2017). "10 nm Process Rollout Marching Right Along". TechInsights. مؤرشف من الأصل في 3 أغسطس 2017. تم الاسترجاع في 30 يونيو 2017 .
  85. ^ abc "iPhone 8 وiPhone 8 Plus: A new generation of iPhone" (بيان صحفي). Apple Inc. 12 سبتمبر 2017. مؤرشف من الأصل في 12 سبتمبر 2017. تم الاسترجاع في 12 سبتمبر 2017 .
  86. ^ "iPhone 8:A11 Bionic". Apple Inc. 12 سبتمبر 2017. مؤرشف من الأصل في 1 نوفمبر 2017. تم الاسترجاع 12 سبتمبر 2017 .
  87. ^ "محرك "العصبون" من شركة آبل يزود الآيفون بالذكاء الاصطناعي". Wired . ISSN  1059-1028. مؤرشف من الأصل في 30 مارس 2018 . تم الاسترجاع في 1 يوليو 2020 .
  88. ^ "A12 Bionic". Apple Inc. 12 سبتمبر 2018. مؤرشف من الأصل في 16 نوفمبر 2018. تم الاسترجاع 22 نوفمبر 2018 .
  89. ^ ab Summers, Nick (12 سبتمبر 2018). "شريحة A12 Bionic من Apple هي أول شريحة هاتف ذكي بتقنية 7 نانومتر". Engadget . مؤرشف من الأصل في 13 سبتمبر 2018 . تم الاسترجاع في 12 سبتمبر 2018 .
  90. ^ "iPhone Xs وiPhone Xs Max يجلبان أفضل وأكبر شاشات iPhone" (بيان صحفي). Apple Inc. 12 سبتمبر 2018. مؤرشف من الأصل في 27 أبريل 2019. تم الاسترجاع في 12 سبتمبر 2018 .
  91. ^ سميث، رايان (12 سبتمبر 2018). "أعلنت شركة أبل عن هواتف آيفون 2018: آيفون XS، وآيفون XS Max، وآيفون XR". أناند تيك . مؤرشف من الأصل في 13 سبتمبر 2018. تم الاسترجاع في 12 سبتمبر 2018 .
  92. ^ "جهاز iPad Pro الجديد بتصميم الشاشة الكاملة هو جهاز iPad الأكثر تقدمًا وقوة على الإطلاق" (بيان صحفي). Apple. 30 أكتوبر 2018. مؤرشف من الأصل في 30 أكتوبر 2018. تم الاسترجاع في 30 أكتوبر 2018 .
  93. ^ ميلر، تشانس (18 مارس 2020). "أبل تكشف عن جهاز iPad Pro جديد مزود بحافظة Magic Keyboard بإضاءة خلفية، ومتاح للطلب اليوم". 9to5Mac . مؤرشف من الأصل في 18 مارس 2020 . تم الاسترجاع في 18 مارس 2020 .
  94. ^ ميلر، تشانس (26 مارس 2020). "تقرير يزعم أن شريحة A12Z Bionic الجديدة لجهاز iPad Pro هي مجرد "رقاقة A12X أعيدت تسميتها مع نواة GPU ممكّنة". 9to5Mac . مؤرشف من الأصل في 27 مارس 2020 . تم الاسترجاع في 29 مارس 2020 .
  95. ^ ويلش، كريس (22 يونيو 2020). "أعلنت شركة أبل عن جهاز Mac mini يعمل بشرائحها الخاصة للمطورين". The Verge . مؤرشف من الأصل في 22 يونيو 2020 . تم الاسترجاع في 23 يونيو 2020 .
  96. ^ "Apple A13 Bionic: مواصفات وميزات معالج iPhone 11 بالتفصيل". Trusted Reviews . 10 سبتمبر 2019. مؤرشف من الأصل في 8 أغسطس 2020 . تم الاسترجاع في 19 أغسطس 2020 .
  97. ^ ألديرسون، أليكس (15 سبتمبر 2020). "أبل تكشف عن A14 Bionic، أول شريحة 5 نانومتر في العالم مع 11.8 مليار ترانزستور ومكاسب كبيرة في الأداء مقارنة بـ A13 Bionic". Notebookcheck . مؤرشف من الأصل في 17 سبتمبر 2020 . تم الاسترجاع في 16 سبتمبر 2020 .
  98. ^ شانكلاند، ستيفن (15 سبتمبر 2021). "شريحة A15 Bionic من Apple تزود iPhone 13 بـ 15 مليار ترانزستور". CNet . مؤرشف من الأصل في 14 سبتمبر 2021 . تم الاسترجاع 14 سبتمبر 2021 .
  99. ^ "iPhone 13 Pro: A15 Bionic مع وحدة معالجة رسومية خماسية النواة لأفضل أداء في فئتها". videocardz.com . 15 سبتمبر 2021. مؤرشف من الأصل في 14 سبتمبر 2021 . تم الاسترجاع 14 سبتمبر 2021 .
  100. ^ "مقارنة بين Apple iPhone 14 وApple iPhone 14 Plus – GSMArena.com". www.gsmarena.com . مؤرشف من الأصل في 8 سبتمبر 2022 . تم الاسترجاع في 8 سبتمبر 2022 .
  101. ^ "iPhone 14 Pro Max مع شريحة A16 يظهر على Geekbench مع تحسن طفيف في الأداء". GSMArena.com . مؤرشف من الأصل في 10 سبتمبر 2022 . تم الاسترجاع في 10 سبتمبر 2022 .
  102. ^ "Apple A16 Bionic: كل ما تحتاج إلى معرفته عن الشريحة الجديدة". تقييمات موثوقة . 7 سبتمبر 2022. مؤرشف من الأصل في 11 سبتمبر 2022. تم الاسترجاع 11 سبتمبر 2022 .
  103. ^ ab "Logic Technology". TSMC . 8 سبتمبر 2022. مؤرشف من الأصل في 8 سبتمبر 2022. تم الاسترجاع 8 سبتمبر 2022 .
  104. ^ ab Schor, David (26 أكتوبر 2021). "TSMC توسع عائلة 5nm الخاصة بها بعقدة N4P جديدة معززة الأداء". WikiChip Fuse . مؤرشف من الأصل في 29 مايو 2022 . تم الاسترجاع في 8 سبتمبر 2022 .
  105. ^ ab "N3E يحل محل N3؛ يأتي بنكهات عديدة". WikiChip Fuse . 4 سبتمبر 2022. مؤرشف من الأصل في 10 سبتمبر 2022. تم الاسترجاع في 10 سبتمبر 2022 .
  106. ^ "أبل تطلق آيفون 15 وآيفون 15 بلس". غرفة أخبار أبل . تم الاسترجاع في 29 يونيو 2024 .
  107. ^ ريان سميث؛ جافين بونشور. "مدونة البث المباشر لحدث iPhone الخريفي لعام 2023 من Apple (يبدأ في الساعة 10 صباحًا بتوقيت المحيط الهادئ/17:00 بتوقيت UTC)". www.anandtech.com . تم الاسترجاع في 9 نوفمبر 2023 .
  108. ^ ab Shimpi, Anand Lal (10 يونيو 2009). "كشف وتحليل مكونات iPhone 3GS". AnandTech . مؤرشف من الأصل في 14 يونيو 2017 . تم الاسترجاع في 13 سبتمبر 2013 .
  109. ^ Wiens, Kyle (5 أبريل 2010). "Apple A4 Teardown". iFixit . الخطوة 20. مؤرشف من الأصل في 10 أغسطس 2013 . تم الاسترجاع في 15 أبريل 2010 . cإن تحديد المنطق على مستوى الكتلة داخل المعالج أمر صعب للغاية، لذا لتحديد وحدة معالجة الرسومات، فإننا نعود إلى البرنامج: تُظهر المعايير المبكرة أداءً ثلاثي الأبعاد مشابهًا لجهاز iPhone، لذا فإننا نخمن أن جهاز iPad يستخدم نفس وحدة معالجة الرسومات PowerVR SGX 535.
  110. ^ Shimpi, Anand Lal (سبتمبر 2012). "معاينة أداء iPhone 5". AnandTech . مؤرشف من الأصل في 2 يناير 2013 . تم الاسترجاع في 24 أكتوبر 2012 .
  111. ^ "تفكيك Apple A6". iFixit . 25 سبتمبر 2012. مؤرشف من الأصل في 18 يونيو 2020. تم الاسترجاع في 19 يونيو 2020 .
  112. ^ "Xcode 6 يسقط armv7s". Cocoanetics. 10 أكتوبر 2014. مؤرشف من الأصل في 10 أكتوبر 2018. تم الاسترجاع في 9 أكتوبر 2018 .
  113. ^ "معاينة أداء iPhone 5". AnandTech. مؤرشف من الأصل في 2 يناير 2013. تم الاسترجاع في 1 نوفمبر 2012 .
  114. ^ بواسطة Lai Shimpi, Anand (29 أكتوبر 2013). "مراجعة iPad Air: أداء وحدة معالجة الرسوميات". AnandTech. مؤرشف من الأصل في 1 نوفمبر 2013. تم الاسترجاع في 30 أكتوبر 2013 .
  115. ^ "داخل iPad Air". Chipworks. 1 نوفمبر 2013. مؤرشف من الأصل في 8 مايو 2015. تم الاسترجاع في 12 نوفمبر 2013 .
  116. ^ abc "تصحيح حجم ذاكرة التخزين المؤقتة L3 في شريحة A9 من Apple: ذاكرة تخزين مؤقتة للضحية بحجم 4 ميجابايت". AnandTech. 30 نوفمبر 2015. مؤرشف من الأصل في 1 ديسمبر 2015. تم الاسترجاع في 1 ديسمبر 2015 .
  117. ^ أنتوني، سيباستيان (10 سبتمبر 2014). "تحليل شريحة A8 من Apple". ExtremeTech . مؤرشف من الأصل في 11 سبتمبر 2014 . تم الاسترجاع في 11 سبتمبر 2014 .
  118. ^ ab "Imagination PowerVR GXA6850 – NotebookCheck.net Tech". NotebookCheck.net. 26 نوفمبر 2014. مؤرشف من الأصل في 29 نوفمبر 2014. تم الاسترجاع في 26 نوفمبر 2014 .
  119. ^ "Chipworks تفكك شريحة A8 من Apple: GX6450، ذاكرة تخزين مؤقتة L3 بسعة 4 ميجابايت والمزيد". AnandTech. 23 سبتمبر 2014. مؤرشف من الأصل في 23 سبتمبر 2014. تم الاسترجاع في 23 سبتمبر 2014 .
  120. ^ "Imagination PowerVR GX6450". NOTEBOOKCHECK. 23 سبتمبر 2014. مؤرشف من الأصل في 25 سبتمبر 2014. تم الاسترجاع في 24 سبتمبر 2014 .
  121. ^ Ho, Joshua (9 سبتمبر 2015). "Apple Announces the iPhone 6s and iPhone 6s Plus". مؤرشف من الأصل في 10 سبتمبر 2015. تم الاسترجاع 10 سبتمبر 2015 .
  122. ^ abc "Apple's A9 SoC Is Dual Sourced From Samsung & TSMC". Anandtech. 28 سبتمبر 2015. مؤرشف من الأصل في 30 سبتمبر 2015. تم الاسترجاع في 29 سبتمبر 2015 .
  123. ^ "عميلة آيفون 6 إس تتلقى جهازها مبكرًا، وتظهر الاختبارات زيادة ملحوظة في الطاقة". iDownloadBlog. 21 سبتمبر 2015. مؤرشف من الأصل في 24 سبتمبر 2015. تم الاسترجاع في 25 سبتمبر 2015 .
  124. ^ "معالج A9: Twister – مراجعة هاتفي Apple iPhone 6s وiPhone 6s Plus". AnandTech. 2 نوفمبر 2015. مؤرشف من الأصل في 18 يناير 2016. تم الاسترجاع في 4 نوفمبر 2015 .
  125. ^ "داخل آيفون 6 إس". Chipworks. 25 سبتمبر 2015. مؤرشف من الأصل في 3 فبراير 2017. تم الاسترجاع 26 سبتمبر 2015 .
  126. ^ "معالج الرسوميات A9: Imagination PowerVR GT7600 – مراجعة Apple iPhone 6s وiPhone 6s Plus". AnandTech. 2 نوفمبر 2015. مؤرشف من الأصل في 5 نوفمبر 2015. تم الاسترجاع في 4 نوفمبر 2015 .
  127. ^ abcd "المزيد عن معالج Apple A9X SoC: 147mm2@TSMC، 12 نواة GPU، بدون ذاكرة تخزين مؤقتة L3". AnandTech. 30 نوفمبر 2015. مؤرشف من الأصل في 1 ديسمبر 2015. تم الاسترجاع في 1 ديسمبر 2015 .
  128. ^ ab techinsights.com. "Apple iPhone 7 Teardown". www.chipworks.com . مؤرشف من الأصل في 16 سبتمبر 2016 . تم الاسترجاع في 16 سبتمبر 2016 .
  129. ^ "The A9X SoC & More To Come – The iPad Pro Preview: Taking Notes With iPad Pro". AnandTech. 11 نوفمبر 2015. مؤرشف من الأصل في 13 نوفمبر 2015. تم الاسترجاع في 11 نوفمبر 2015 .
  130. ^ "مراجعة iPad Pro: سرعة تشبه سرعة أجهزة Mac مع كل مزايا وقيود نظام التشغيل iOS". AnandTech. 11 نوفمبر 2015. مؤرشف من الأصل في 11 نوفمبر 2015. تم الاسترجاع في 11 نوفمبر 2015 .
  131. ^ "Intel Core i5-8250U vs Apple A10 Fusion". GadgetVersus . مؤرشف من الأصل في 27 ديسمبر 2019 . تم الاسترجاع في 27 ديسمبر 2019 .
  132. ^ "iPhone 7 GPU breakdown". Wccftech. ديسمبر 2016. مؤرشف من الأصل في 5 ديسمبر 2016. تم الاسترجاع في 1 فبراير 2017 .
  133. ^ أغام شاه (ديسمبر 2016). "كشف أسرار وحدة معالجة الرسوميات في آيفون 7 من إنتاج شركة آبل". مجلة PC World. مؤرشف من الأصل في 28 يناير 2017. تم الاسترجاع في 1 فبراير 2017 .
  134. ^ سميث، رايان (30 يونيو 2017). "TechInsights تؤكد أن شريحة A10X من Apple هي شريحة TSMC 10nm FF؛ حجم الشريحة 96.4 مم2". AnandTech. مؤرشف من الأصل في 2 يوليو 2017. تم الاسترجاع في 30 يونيو 2017 .
  135. ^ "أحجام ذاكرة التخزين المؤقت المقاسة والمقدرة". AnandTech. 5 أكتوبر 2018. مؤرشف من الأصل في 6 أكتوبر 2018. تم الاسترجاع في 6 أكتوبر 2018 .
  136. ^ "تفكيك هاتف Apple iPhone 8 Plus". TechInsights. 27 سبتمبر 2017. مؤرشف من الأصل في 27 سبتمبر 2017. تم الاسترجاع 28 سبتمبر 2017 .
  137. ^ "Apple A11 New Instruction Set Extensions" (PDF) . Apple Inc. 8 يونيو 2018. مؤرشف من الأصل (PDF) في 8 أكتوبر 2018. تم الاسترجاع في 9 أكتوبر 2018 .
  138. ^ "تفكيك هاتف Apple iPhone Xs Max". TechInsights. 21 سبتمبر 2018. مؤرشف من الأصل في 21 سبتمبر 2018. تم الاسترجاع 21 سبتمبر 2018 .
  139. ^ "رموز مصادقة مؤشر Apple A12". جوناثان ليفين، @Morpheus. 12 سبتمبر 2018. مؤرشف من الأصل في 10 أكتوبر 2018. تم الاسترجاع في 9 أكتوبر 2018 .
  140. ^ "تغليف معالج Apple A12X غريب..." ديك جيمس من شركة Chipworks. 16 يناير 2019. مؤرشف من الأصل في 29 يناير 2019. تم الاسترجاع في 28 يناير 2019 .
  141. ^ "تفكيك هاتف Apple iPhone 11 Pro Max | TechInsights". www.techinsights.com . مؤرشف من الأصل في 27 سبتمبر 2019 . تم الاسترجاع في 27 سبتمبر 2019 .
  142. ^ "A13 لديه ARMv8.4، على ما يبدو (مصادر مشروع LLVM، شكرًا، @Longhorn)". جوناثان ليفين، @Morpheus. 13 مارس 2020. مؤرشف من الأصل في 10 مارس 2020. تم الاسترجاع في 13 مارس 2020 .
  143. ^ ab Cross, Jason (14 أكتوبر 2020). "A14 Bionic FAQ: ما تحتاج إلى معرفته عن معالج Apple 5nm". Macworld . مؤرشف من الأصل في 7 مايو 2021 . تم الاسترجاع في 2 أبريل 2021 .
  144. ^ abc "Apple A15 (4 GPU Cores)". www.cpu-monkey.com . مؤرشف من الأصل في 22 سبتمبر 2022 . تم الاسترجاع في 16 سبتمبر 2022 .
  145. ^ باتيل، ديلان (27 أكتوبر 2020). "تحتوي شريحة A14 من Apple على 134 مليون ترانزستور/م²، لكنها أقل من ادعاءات كثافة TSMC". SemiAnalysis . مؤرشف من الأصل في 12 ديسمبر 2020. تم الاسترجاع في 29 أكتوبر 2020 .
  146. ^ abcde "LLVM Project (GitHub)". github.com . تم الاسترجاع في 26 مايو 2024 .
  147. ^ Frumusanu, Andrei (30 نوفمبر 2020). "مراجعة iPhone 12 & 12 Pro: تصميم جديد وعوائد متناقصة". Anandtech . مؤرشف من الأصل في 29 أبريل 2021 . تم الاسترجاع 2 أبريل 2021 .
  148. ^ "جهاز iPad Air الجديد كليًا بشريحة A14 Bionic المتطورة متاح للطلب بدءًا من اليوم". Apple . 16 أكتوبر 2020. مؤرشف من الأصل في 31 مايو 2021 . تم الاسترجاع 5 أبريل 2021 .
  149. ^ Frumusanu, Andrei (15 سبتمبر 2020). "Apple Announces new 8th gen iPad with A12, iPad Air with 5nm A14 Chip". Anandtech . مؤرشف من الأصل في 29 سبتمبر 2020 . تم الاسترجاع في 7 أبريل 2021 .
  150. ^ "تفكيك هاتف Apple iPhone 13 Pro | TechInsights". www.techinsights.com . مؤرشف من الأصل في 25 سبتمبر 2021 . تم الاسترجاع في 25 سبتمبر 2021 .
  151. ^ سهيل، عمر (16 سبتمبر 2021). "iPhone 13 With 4-Core GPU Scores Significantly Less Than iPhone 13 Pro; Only 15 Percent Higher Than iPhone 12 Pro". Wccftech . مؤرشف من الأصل في 17 سبتمبر 2021 . تم الاسترجاع في 17 سبتمبر 2021 .
  152. ^ روبرتس، ديف (18 سبتمبر 2021). "اكتشف التطورات في Metal لـ A15 Bionic". developer.apple.com . مؤرشف من الأصل في 13 نوفمبر 2021 . تم الاسترجاع في 12 نوفمبر 2021 .
  153. ^ سهيل، عمر (15 سبتمبر 2021). "iPhone 13 Pro المزود بوحدة معالجة رسومية خماسية النواة يحصل على زيادة ملحوظة في الأداء بنسبة 55 بالمائة مقارنة بجهاز iPhone 12 Pro". wccftech . مؤرشف من الأصل في 17 سبتمبر 2021 . تم الاسترجاع في 19 سبتمبر 2021 .
  154. ^ abc "Apple A15 (5 GPU Cores)". www.cpu-monkey.com . مؤرشف من الأصل في 7 أكتوبر 2021 . تم الاسترجاع في 16 سبتمبر 2022 .
  155. ^ "Apple A15 bionic (4-GPU)"، www.cpu-monkey
  156. ^ abcd "Apple A16 (5 GPU Cores)". www.cpu-monkey.com . مؤرشف من الأصل في 12 سبتمبر 2022 . تم الاسترجاع في 16 سبتمبر 2022 .
  157. ^ "A15 Bionic: معايير ومواصفات"، www.nanoreview.net
  158. ^ تفكيك ايفون 14 برو ! تفكيك ايفون 14 برو ! تفكيك ايفون 14 ! تفكيك ايفون 14 برو ماكس , تم الاسترجاع في 16 سبتمبر 2022
  159. ^ "ميزة شريحة 3nm الخاصة بآيفون من Apple (ولماذا لا تهم حقًا)". Macworld . تم الاسترجاع في 23 فبراير 2023 .
  160. ^ ab "تم الكشف عن الاسم الرمزي لنواة وحدة المعالجة المركزية A16 لجهاز iPhone14 Pro-نشره مسرب". iPhone Wired . مؤرشف من الأصل في 13 سبتمبر 2022 . تم الاسترجاع في 13 سبتمبر 2022 .
  161. ^ ab Buckner, Sanjay (13 سبتمبر 2022). "Apple's A16 Bionic Gets New Cores, Now Codenamed After Mountains". News Revive . مؤرشف من الأصل في 13 سبتمبر 2022 . تم الاسترجاع في 13 سبتمبر 2022 .
  162. ^ من موقع SkyJuice. "تحليل شريحة Apple A16". www.angstronomics.com . تم الاسترجاع في 23 سبتمبر 2022 .
  163. ^ ab 极客湾Geekerwan. "مراجعة A17 Pro: قوية، ولكن يجب أن تكون أكثر كفاءة!". Youtube.com . تم الاسترجاع في 19 سبتمبر 2023 .
  164. ^ "اختبار ومواصفات Apple A17 Pro"، cpu-monkey.com
  165. ^ تم الكشف عن حجم اللقطات الخاصة بـ A18/A18 Pro.
  166. ^ https://www.ft.com/content/85f3efa0-c30d-4eaa-9a4d-5bd6c5243e9f
  167. ^ "نتيجة Apple A18 Pro Geekbench (المتوقعة) والمواصفات والمزيد".
  168. ^ abcdefg “Apple A18 & A18 pro die shot”، chipwise.tech
  169. ^ "معلومات تفصيلية عن أجهزة سلسلة iPhone 16 بأدق التفاصيل"، innogyan.in
  170. ^ مايو، بنيامين (20 مارس 2019). "سماعات آبل إيربودز الجديدة متوفرة الآن: شريحة H1، وحافظة شحن لاسلكية، وخاصية التحدث بدون استخدام اليدين Hey Siri". 9to5Mac . مؤرشف من الأصل في 21 مارس 2019 . تم الاسترجاع في 20 مارس 2019 .
  171. ^ "AirPods، سماعات الرأس اللاسلكية الأكثر شعبية في العالم، أصبحت أفضل". Apple Newsroom . Apple Inc. مؤرشف من الأصل في 21 يونيو 2019 . تم الاسترجاع في 21 مارس 2019 .
  172. ^ "AirPods (الجيل الثاني)". Apple . مؤرشف من الأصل في 18 يوليو 2022 . تم الاسترجاع في 8 يناير 2021 . تعمل شريحة H1 أيضًا على تشغيل الوصول الصوتي إلى Siri وتوفر زمن انتقال أقل للألعاب بنسبة تصل إلى 30 بالمائة.
  173. ^ "Apple تشرح لماذا تدعم سماعات AirPods Pro التي تعمل بمنفذ USB-C الصوت بدون فقدان مع Vision Pro فقط". MacRumors . 22 سبتمبر 2023 . تم الاسترجاع في 12 نوفمبر 2023 .
  174. ^ "تفكيك سماعات AirPods 2". iFixit . 28 مارس 2019. مؤرشف من الأصل في 4 أبريل 2019. تم الاسترجاع 4 أبريل 2019 .
  175. ^ "تفكيك سماعات AirPods 2 من H2 Audio". 52 Audio . 26 أبريل 2019. مؤرشف من الأصل في 29 مارس 2020 . تم الاسترجاع في 29 مارس 2020 .
  176. ^ "تفكيك سماعات AirPods Max". iFixit . 17 ديسمبر 2020. مؤرشف من الأصل في 31 يناير 2021. تم الاسترجاع 3 يناير 2021 .
  177. ^ "تفكيك سماعات AirPods Pro". iFixit . 31 أغسطس 2019. مؤرشف من الأصل في 25 يناير 2021. تم الاسترجاع 6 يناير 2021 .
  178. ^ "AirPods Pro (الجيل الثاني)". Apple . تم الاسترجاع في 17 يونيو 2024 .
  179. ^ "شريحة Apple M1". Apple . 10 نوفمبر 2020. مؤرشف من الأصل في 10 نوفمبر 2020 . تم الاسترجاع 10 نوفمبر 2020 .
  180. ^ سميث، رايان (8 مارس 2022). "Apple Announces M1 Ultra: Combining Two M1 Maxes For Workstation Performance". Anandtech . UltraFusion: Apple's Take On 2.5 Chip Packaging. مؤرشف من الأصل في 10 مارس 2022 . تم الاسترجاع في 10 مارس 2022 .
  181. ^ "Apple M1 Ultra". Apple . 8 مارس 2022. مؤرشف من الأصل في 8 مارس 2022 . تم الاسترجاع 8 مارس 2022 .
  182. ^ "أعلنت شركة أبل عن إطلاق M2، الذي يرتقي بالأداء والقدرات التي يتمتع بها M1 إلى مستويات أعلى" (بيان صحفي). أبل. 6 يونيو 2022. مؤرشف من الأصل في 10 يونيو 2022. تم الاسترجاع في 6 يونيو 2022 .
  183. ^ "أعلنت شركة Apple عن M2 Pro وM2 Max: رقائق الجيل التالي لتدفقات العمل على المستوى التالي". Apple Newsroom . تم الاسترجاع في 18 يناير 2023 .
  184. ^ "أبل تكشف عن Mac Studio الجديد وتجلب Apple silicon إلى Mac Pro". Apple Newsroom . تم الاسترجاع في 6 يونيو 2023 .
  185. ^ "أبل تقدم M2 Ultra". غرفة أخبار أبل . تم الاسترجاع في 5 يونيو 2023 .
  186. ^ abc "أعلنت شركة أبل عن M3 وM3 Pro وM3 Max، أكثر الرقائق تقدمًا لأجهزة الكمبيوتر الشخصية". Apple Newsroom . تم الاسترجاع في 31 أكتوبر 2023 .
  187. ^ "أبل تقدم شريحة M4". غرفة أخبار أبل . تم الاسترجاع في 8 مايو 2024 .
  188. ^ "أبل تقدم M4 Pro وM4 Max". Apple Newsroom . تم الاسترجاع في 3 نوفمبر 2024 .
  189. ^ "Apple M2 Die Shot and Architecture Analysis – Big Cost Increase And A15 Based IP". semianalysis. 10 يونيو 2022. مؤرشف من الأصل في 10 يونيو 2022. تم الاسترجاع في 27 يونيو 2022 .
  190. ^ بواسطة Frumusanu, Andrei (18 أكتوبر 2021). "Apple Announces M1 Pro & M1 Max: Giant New Arm SoCs with All-Out Performance". AnandTech . مؤرشف من الأصل في 19 أكتوبر 2021 . تم الاسترجاع في 21 أكتوبر 2021 .
  191. ^ "APL1105 من @VadimYuryev على تويتر". مؤرشف من الأصل في 21 مارس 2022. تم الاسترجاع 21 مارس 2022 .
  192. ^ "iPad Air - المواصفات الفنية". Apple . تم الاسترجاع في 2 يونيو 2024 .
  193. ^ "نظرة موجزة على وحدة معالجة الرسوميات المتكاملة M2 Pro من Apple". الرقائق والجبن . 31 أكتوبر 2023.
  194. ^ من "Apple M2 Max". notebookcheck.net/ . 18 يناير 2023 . تم الاسترجاع في 1 نوفمبر 2023 .
  195. ^ "قد يكون معالج Apple M2 Ultra أبطأ من معالج Intel Core i9-13900KS". xda-developers.com/ . 12 يونيو 2023 . تم الاسترجاع في 1 نوفمبر 2023 .
  196. ^ "مواصفات Apple Mac Studio "M2 Ultra" 24 CPU/60 GPU". everymac.com/ . 26 سبتمبر 2023 . تم الاسترجاع في 1 نوفمبر 2023 .
  197. ^ "Apple M3 Pro (14 Core)". GPU Monkey . تم الاسترجاع في 21 نوفمبر 2023 .
  198. ^ Sohail, Omar (10 مايو 2024). "Apple's M4 Has Adoptedly Adopted The ARMv9 Architecture, Allowing It To Run Complex Workloads More Efficiency, Resulting In Higher Single & Multi-Core Gains". Wccftech . تم الاسترجاع في 11 مايو 2024 .
  199. ^ 极客湾جيكيروان (22 مايو 2024). M4 هو الحل الأمثل: لا داعي للقلق بشأن هذا الأمر! . تم الاسترجاع في 30 مايو 2024 – عبر موقع يوتيوب.
  200. ^ "Apple M4 (10 Core) Benchmark, Test and specs" . تم الاسترجاع في 13 نوفمبر 2024 – عبر cpu-monkey.
  201. ^ "Apple M4 Pro (16 Core) Benchmark, Test and specs" . تم الاسترجاع في 13 نوفمبر 2024 – عبر cpu-monkey.
  202. ^ "Apple M4 Pro (20 Core) Benchmark, Test and specs" . تم الاسترجاع في 13 نوفمبر 2024 – عبر cpu-monkey.
  203. ^ "Apple M4 Max (32 Core) Benchmark, Test and specs" . تم الاسترجاع في 13 نوفمبر 2024 – عبر cpu-monkey.
  204. ^ "Apple M4 Max (40 Core) Benchmark, Test and specs" . تم الاسترجاع في 13 نوفمبر 2024 – عبر cpu-monkey.
  205. ^ كلاينمان، جاكوب (9 سبتمبر 2014). "Apple Watch Uses a New S1 Chip & Heart Rate Monitor". مؤرشف من الأصل في 10 سبتمبر 2014. تم الاسترجاع في 10 سبتمبر 2014 .
  206. ^ ab Goldheart, Andrew (1 أكتوبر 2016). "لقد قمنا للتو بتفكيك Apple Watch Series 1—إليك ما وجدناه". iFixit . مؤرشف من الأصل في 24 يناير 2018 . تم الاسترجاع في 5 يناير 2018 .
  207. ^ "Apple تقدم Apple Watch Series 2، الجهاز المثالي لحياة صحية". معلومات صحفية من Apple . 7 سبتمبر 2016. مؤرشف من الأصل في 14 أبريل 2017. تم الاسترجاع في 8 نوفمبر 2021 .
  208. ^ "Apple introductions Apple Watch Series 2". Apple . 7 سبتمبر 2016. مؤرشف من الأصل في 16 نوفمبر 2017. تم الاسترجاع 11 فبراير 2018 .
  209. ^ Benjamin, Jeff (4 أكتوبر 2016). "PSA: Apple Watch Series 1 is just as fast as Series 2". 9to5Mac . مؤرشف من الأصل في 8 نوفمبر 2021 . تم الاسترجاع في 8 نوفمبر 2021 .
  210. ^ abcde "Apple Watch Series 3 brings-in cellular, powerful new health and fitness improvement" (بيان صحفي). Apple Inc. 12 سبتمبر 2017. مؤرشف من الأصل في 13 سبتمبر 2017. تم الاسترجاع في 13 سبتمبر 2017 .
  211. ^ "عقدة عملية Apple Watch S4 SoC". 15 سبتمبر 2018. مؤرشف من الأصل في 8 نوفمبر 2021. تم الاسترجاع في 8 نوفمبر 2021 .
  212. ^ "نعم. في الواقع، يستخدم نظام S4 من Apple Watch SoC نواة Tempest (LITTLE). Pret... | Hacker News". news.ycombinator.com . مؤرشف من الأصل في 8 نوفمبر 2021 . تم الاسترجاع في 18 سبتمبر 2019 .
  213. ^ "watchOS – Apple Developer". developer.apple.com . مؤرشف من الأصل في 8 نوفمبر 2021 . تم الاسترجاع في 18 سبتمبر 2019 .
  214. ^ Frumusanu, Andrei. "Apple Announces The Apple Watch 4: Fully Custom SiP". www.anandtech.com . مؤرشف من الأصل في 8 نوفمبر 2021 . تم الاسترجاع في 18 سبتمبر 2019 .
  215. ^ Troughton-Smith, Steve (2 أكتوبر 2018). "حسنًا، قد لا يكون لدينا معيار أداء لساعة Apple Watch، ولكنني أستطيع إجراء عرض رسومي معدني بمعدل 60 إطارًا في الثانية وفيزياء في الوقت الفعلي على Series 4 pic.twitter.com/GXza08pgIP". @stroughtonsmith . مؤرشف من الأصل في 8 نوفمبر 2021 . تم الاسترجاع في 18 سبتمبر 2019 .
  216. ^ "Apple تطرح HomePod mini: مكبر صوت ذكي قوي بصوت مذهل" (بيان صحفي). Apple Inc. 13 أكتوبر 2020. مؤرشف من الأصل في 13 أكتوبر 2020. تم الاسترجاع في 13 أكتوبر 2020 .
  217. ^ Troughton-Smith, Steve [@stroughtonsmith] (18 سبتمبر 2019). "وفقًا لـ Xcode، فإن Apple Watch Series 5 لديها نفس الجيل من وحدة المعالجة المركزية/وحدة معالجة الرسومات مثل Apple Watch Series 4؛ أعتقد أن التغييرات الوحيدة هي الجيروسكوب و32 جيجابايت من ذاكرة NAND؟ الجانب الإيجابي من ذلك هو أننا لن نضطر إلى القلق بشأن تباطؤ watchOS في Series 4 مقارنة بالطراز الجديد تمامًا" ( تغريدة ) - عبر تويتر .
  218. ^ "Apple Watch Series 6 تقدم إمكانيات مذهلة في مجال الصحة واللياقة البدنية" (بيان صحفي). Apple Inc. 15 سبتمبر 2020. مؤرشف من الأصل في 6 أكتوبر 2021. تم الاسترجاع في 19 سبتمبر 2020 .
  219. ^ abcde "Apple Watch – Compare Models". Apple . مؤرشف من الأصل في 12 يوليو 2017 . تم الاسترجاع في 17 سبتمبر 2020 .
  220. ^ "Qualcomm Snapdragon Wear 4100 vs 3100 vs 2100 [Plus Comparison with Exynos vs Apple s5]". 29 سبتمبر 2021. مؤرشف من الأصل في 6 مايو 2021 . تم الاسترجاع 6 مايو 2021 .
  221. ^ فتحي، سامي (15 سبتمبر 2021). "معلومات عن Apple Watch Series 7: شريحة S7، ومساحة تخزين 32 جيجابايت، وكابل شحن سريع USB-C في العلبة، والمزيد". MacRumors. مؤرشف من الأصل في 17 سبتمبر 2021. تم الاسترجاع في 15 سبتمبر 2021 .
  222. ^ فتحي، سامي (7 سبتمبر 2022). "الإعلان عن Apple Watch Series 8 مع مستشعر جديد لدرجة حرارة الجسم، واكتشاف حوادث السيارات، والمزيد". MacRumors. مؤرشف من الأصل في 8 سبتمبر 2022 . تم الاسترجاع 9 سبتمبر 2022 .
  223. ^ تشارلتون، هارتلي (12 سبتمبر 2022). "شريحة Apple Watch S8 تتميز بنفس وحدة المعالجة المركزية مثل S6 وS7". MacRumors.
  224. ^ تشارلتون، هارتلي (12 سبتمبر 2023). "كشف النقاب عن Apple Watch Series 9 بشريحة S9 وإيماءة "النقر المزدوج" والمزيد". MacRumors . تم الاسترجاع في 12 سبتمبر 2023 .
  225. ^ "يُظهر التفكيك أن شريحة Apple Watch S1 تحتوي على وحدة معالجة مركزية مخصصة وذاكرة وصول عشوائي سعتها 512 ميجابايت ومساحة تخزين 8 جيجا بايت". AppleInsider . 30 أبريل 2015. مؤرشف من الأصل في 2 مايو 2015. تم الاسترجاع في 30 أبريل 2015 .
  226. ^ من تأليف جيم موريسون؛ دانيال يانغ (24 أبريل 2015). "Inside the Apple Watch: Technical Teardown". Chipworks. مؤرشف من الأصل في 18 مايو 2015. تم الاسترجاع في 8 مايو 2015 .
  227. ^ abcdef Andrei, Frumusanu (20 يوليو 2015). "Apple A12 - First Commercial 7nm Silicon". Anandtech . AnandTech . تم الاسترجاع في 16 نوفمبر 2023 .
  228. ^ "Steve Troughton-Smith on Twitter". مؤرشف من الأصل في 3 مارس 2016. تم الاسترجاع في 25 يونيو 2015 .
  229. ^ abc Ho, Joshua; Chester, Brandon. "مراجعة Apple Watch". www.anandtech.com . تم الاسترجاع في 17 نوفمبر 2023 .
  230. ^ "Apple Watch تعمل بمعظم نظام التشغيل iOS 8.2، وقد تستخدم معالجًا مكافئًا لمعالج A5". AppleInsider . 23 أبريل 2015. مؤرشف من الأصل في 26 أبريل 2015. تم الاسترجاع في 25 أبريل 2015 .
  231. ^ Ho, Joshua; Chester, Brandon (20 يوليو 2015). "مراجعة Apple Watch". AnandTech . مؤرشف من الأصل في 20 يوليو 2015 . تم الاسترجاع في 20 يوليو 2015 .
  232. ^ abc Chester, Brandon (20 ديسمبر 2016). "مراجعة Apple Watch Series 2: البناء نحو النضج". AnandTech . مؤرشف من الأصل في 22 أكتوبر 2017 . تم الاسترجاع في 10 فبراير 2018 .
  233. ^ "Apple CPU Architectures". Jonathan Levin, @Morpheus. 20 سبتمبر 2018. مؤرشف من الأصل في 10 أكتوبر 2018. تم الاسترجاع في 9 أكتوبر 2018 .
  234. ^ "ILP32 for AArch64 Whitepaper". ARM Limited. 9 يونيو 2015. مؤرشف من الأصل في 30 ديسمبر 2018. تم الاسترجاع في 9 أكتوبر 2018 .
  235. ^ "أجهزة آبل في عام 2018". woachk، باحث أمني. 6 أكتوبر 2018. مؤرشف من الأصل في 2 أبريل 2022. تم الاسترجاع 9 أكتوبر 2018 .
  236. ^ Frumusanu, Andrei. "مراجعة Apple iPhone 11 و11 Pro و11 Pro Max: الأداء والبطارية والكاميرا المتطورة". www.anandtech.com . تم الاسترجاع في 17 نوفمبر 2023 .
  237. ^ "Apple Watch Series7". X (سابقًا Twitter) . تم الاسترجاع في 17 نوفمبر 2023 .
  238. ^ "شريحة S9 SiP في Apple Watch Series 9 هي جزء 4 نانومتر ونسخة مختصرة من A16 Bionic، تكشف عن بنية قابلة للتطوير لخطوط إنتاج مختلفة". 17 مارس 2024.
  239. ^ "watch9". X (سابقًا Twitter) . تم الاسترجاع في 17 نوفمبر 2023 .
  240. ^ كانينغهام، أندرو (28 أكتوبر 2016). "15 ساعة مع جهاز MacBook Pro مقاس 13 بوصة، وكيف يربط T1 من Apple بين ARM وIntel". Ars Technica . مؤرشف من الأصل في 14 أبريل 2017 . تم الاسترجاع في 4 ديسمبر 2018 .
  241. ^ سميث، رايان (27 أكتوبر 2016). "أبل تعلن عن الجيل الرابع من عائلة MacBook Pro: أنحف وأخف وزنًا، مع Thunderbolt 3 و"Touchbar"". Anandtech . مؤرشف من الأصل في 29 أكتوبر 2016 . تم الاسترجاع في 27 أكتوبر 2016 .
  242. ^ Parrish, Kevin (24 يوليو 2018). "قد تتسبب شريحة T2 من Apple في حدوث مشكلات في أجهزة iMac Pro و2018 MacBook Pros". DigitalTrends . مؤرشف من الأصل في 18 سبتمبر 2018. تم الاسترجاع في 22 يناير 2019. من بين جميع رسائل الخطأ التي تم تحميلها على هذه المواضيع، هناك تفصيل واحد يبدو أنها تشترك فيه: Bridge OS . هذا نظام تشغيل مضمن يستخدمه شريحة الأمان T2 المستقلة من Apple، والتي توفر لجهاز iMac Pro تمهيدًا آمنًا وتخزينًا مشفرًا وأوامر "Hey Siri" المباشرة وما إلى ذلك.
  243. ^ "iMac Pro يتميز بشريحة T2 مخصصة من Apple مع إمكانيات التمهيد الآمن". MacRumors . 14 ديسمبر 2017. مؤرشف من الأصل في 18 أغسطس 2018 . تم الاسترجاع في 18 أغسطس 2018 .
  244. ^ إيفانز، جوني (23 يوليو 2018). "شريحة T2 في MacBook Pro تعزز أمان المؤسسة". Computerworld . مؤرشف من الأصل في 18 أغسطس 2018 . تم الاسترجاع في 18 أغسطس 2018 .
  245. ^ "شريحة T2 تجعل من iMac Pro بداية ثورة Mac". Macworld . مؤرشف من الأصل في 18 أغسطس 2018 . تم الاسترجاع في 18 أغسطس 2018 .
  246. ^ "iMac Pro يطلق شريحة Apple T2 مخصصة للتعامل مع التمهيد الآمن وتشفير كلمات المرور والمزيد". AppleInsider . 12 ديسمبر 2017. مؤرشف من الأصل في 13 ديسمبر 2017. تم الاسترجاع في 14 ديسمبر 2017 .
  247. ^ "كل ما تحتاج إلى معرفته عن شريحة T2 من Apple في MacBook Pro 2018". AppleInsider . 8 أغسطس 2018. مؤرشف من الأصل في 18 أغسطس 2018. تم الاسترجاع 18 أغسطس 2018 .
  248. ^ "تفكيك شريط اللمس في MacBook Pro 13". iFixit . 15 نوفمبر 2016. مؤرشف من الأصل في 16 نوفمبر 2016. تم الاسترجاع في 17 نوفمبر 2016 .
  249. ^ "iMac Pro Teardown". iFixit . 2 يناير 2018. مؤرشف من الأصل في 3 يناير 2018. تم الاسترجاع 3 يناير 2018 .
  250. ^ abcde Boldt, Paul (11 يوليو 2021). "Apple's Orphan Silicon". SemiWiki . مؤرشف من الأصل في 22 سبتمبر 2022. تم الاسترجاع في 18 يوليو 2021 .
  251. ^ "AirTag". Apple . مؤرشف من الأصل في 14 ديسمبر 2021 . تم الاسترجاع 23 أبريل 2021 .
  252. ^ "تحليل شريحة Apple U1 TMKA75 Ultra Wideband (UWB) | TechInsights". www.techinsights.com . مؤرشف من الأصل في 28 ديسمبر 2020 . تم الاسترجاع في 30 يوليو 2020 .
  253. ^ @ghidraninja. "نعم!! بعد ساعات من المحاولة (وتعطيل 2 من أجهزة AirTags) تمكنت من اختراق وحدة التحكم الدقيقة لجهاز AirTag!". تويتر . مؤرشف من الأصل في 13 نوفمبر 2021 . تم الاسترجاع في 10 مايو 2021 .
  254. ^ تيلي، آرون. "أبل تبتكر أول شريحة لاسلكية لسماعات الرأس اللاسلكية الجديدة، AirPods". فوربس . مؤرشف من الأصل في 9 أبريل 2018. تم الاسترجاع في 24 أغسطس 2017 .
  255. ^ "أبل تعلن عن خط جديد من سماعات Beats مع شريحة W1 اللاسلكية". MacRumors . 7 سبتمبر 2016. مؤرشف من الأصل في 10 سبتمبر 2016. تم الاسترجاع 8 سبتمبر 2016 .
  256. ^ "تستخدم سماعات AirPods من Apple تقنية البلوتوث ولا تتطلب هاتف iPhone 7". Recode . 7 سبتمبر 2016. مؤرشف من الأصل في 8 سبتمبر 2016. تم الاسترجاع في 8 سبتمبر 2016 .
  257. ^ "AirPods". Apple Inc. مؤرشف من الأصل في 18 سبتمبر 2017. تم الاسترجاع 8 سبتمبر 2017 .
  258. ^ "Apple Watch Series 4". Apple Inc. مؤرشف من الأصل في 12 سبتمبر 2018. تم الاسترجاع 13 سبتمبر 2018 .
  259. ^ "Apple Watch – Compare Models". Apple Inc. مؤرشف من الأصل في 12 يوليو 2017. تم الاسترجاع في 13 سبتمبر 2018 .
  260. ^ abc techinsights.com. "Apple W1 343S00131 Bluetooth Module". w2.techinsights.com . مؤرشف من الأصل في 18 فبراير 2017 . تم الاسترجاع في 17 فبراير 2017 .
  261. ^ techinsights.com. "تفكيك Apple Watch Series 3". techinsights.com . مؤرشف من الأصل في 14 أكتوبر 2017 . تم الاسترجاع في 14 أكتوبر 2017 .
  262. ^ techinsights.com. "تحليل وظيفي أساسي لـ Apple W3 338S00464 Wireless Combo SoC". techinsights.com . مؤرشف من الأصل في 28 مارس 2020 . تم الاسترجاع في 28 مارس 2020 .
  263. ^ "iPhone 1st Generation Teardown". iFixit . 29 يونيو 2007. الخطوة 25. مؤرشف من الأصل في 21 يونيو 2020. تم الاسترجاع في 19 يونيو 2020 .
  264. ^ ab Snell, Jason (25 نوفمبر 2008). "That iPod Touch works at 533 MHz". Macworld . مؤرشف من الأصل في 22 أكتوبر 2021 . تم الاسترجاع في 23 أكتوبر 2021 .
  265. ^ "تفكيك الجيل الثاني من iPod Touch". iFixit . 10 سبتمبر 2008. الخطوة 15. مؤرشف من الأصل في 21 يونيو 2020. تم الاسترجاع في 19 يونيو 2020 .
  266. ^ "مفاجأة محول Lightning Digital AV". Panic Inc. 1 مارس 2013. مؤرشف من الأصل في 22 يناير 2021. تم الاسترجاع في 16 يناير 2021 .
  267. ^ "تعليق المستخدم: لا يشارك Airplay في تشغيل هذا المحول". Panic Inc. 2 مارس 2013. مؤرشف من الأصل في 22 يناير 2021. تم الاسترجاع في 16 يناير 2021 .

قراءة إضافية

  • جورمان، مارك (29 يناير/كانون الثاني 2018). "كيف بنت شركة أبل قوة هائلة في مجال الرقائق الإلكترونية لتهديد كوالكوم وإنتل" . بلومبرج بيزنس ويك .
Retrieved from "https://en.wikipedia.org/w/index.php?title=Apple_silicon&oldid=1265232494"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
