رادار دوجا

عمل السوفيت على تطوير رادارات الإنذار المبكر لأنظمة صواريخهم المضادة للصواريخ الباليستية طوال ستينيات القرن الماضي، إلا أن معظم هذه الأنظمة كانت تعمل ضمن نطاق الرؤية المباشرة، ما جعلها مفيدة فقط للتحليل السريع والاعتراض. لم تكن أي من هذه الأنظمة قادرة على توفير إنذار مبكر بإطلاق صاروخ، في غضون ثوانٍ أو دقائق من إطلاقه، وهو ما كان سيمنح الدفاعات الوقت الكافي لدراسة الهجوم والتخطيط للرد. في ذلك الوقت، لم تكن شبكة الأقمار الصناعية السوفيتية للإنذار المبكر متطورة بشكل كافٍ. وكان من شأن رادار بعيد المدى، مُقام في الاتحاد السوفيتي، أن يُسهم في حل هذه المشكلة، وقد بدأ العمل على تطوير نظام كهذا لهذا الغرض في أواخر ستينيات القرن الماضي.

تم بناء أول نظام تجريبي، دوغا، خارج ميكولايف في أوكرانيا ، ونجح في رصد إطلاق الصواريخ من قاعدة بايكونور الفضائية على بُعد 2500 كيلومتر (1600 ميل) . تبع ذلك بناء النموذج الأولي لدوغا في الموقع نفسه، والذي تمكن من تتبع عمليات الإطلاق من أقصى الشرق والغواصات في المحيط الهادئ أثناء تحليق الصواريخ باتجاه نوفايا زيمليا . كان كلا نظامي الرادار موجهين شرقًا وبقدرة منخفضة نسبيًا، ولكن بعد إثبات جدوى الفكرة، بدأ العمل على نظام تشغيلي. استخدمت أنظمة دوغا-1 الجديدة، التي بُنيت عام 1972، جهاز إرسال وجهاز استقبال يفصل بينهما حوالي 60 كيلومترًا (37 ميلًا) . ^{[ 5 ] [ 6 ]}

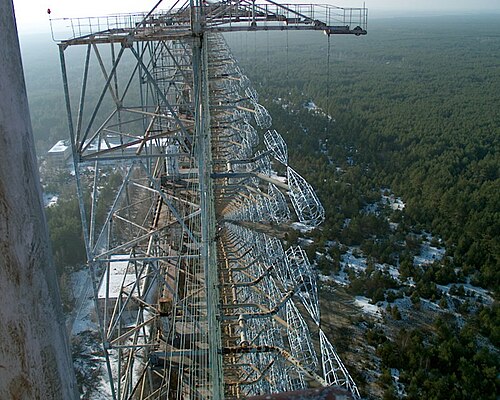

جهاز استقبال Duga-1

جهاز إرسال دوجا-1

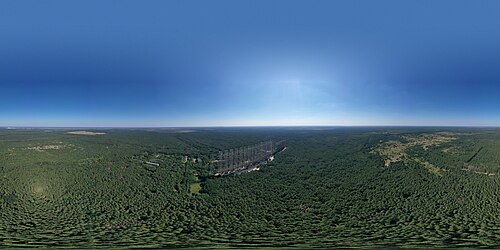

جهاز إرسال دوجا

مستقبل دوجا

مواقع أنظمة دوغا ودوغا-1 في أوكرانيا

في وقت ما من عام 1976، تم رصد إشارة راديوية جديدة وقوية في وقت واحد على مستوى العالم، وسرعان ما أطلق عليها هواة الراديو اسم "نقار الخشب" . وقُدِّرت قدرة الإرسال في بعض أجهزة إرسال "نقار الخشب" بما يصل إلى 10  ميغاواط من القدرة المشعة المتساوية الاتجاه . ^{[ 7 ] [ 8 ]} حتى قبل عام 1976، يتذكر هواة الراديو تداخلاً مشابهاً يشبه صوت نقار الخشب يحدث في الترددات العالية . ففي وقت مبكر من عام 1963، أو قبل ذلك، كان هواة الراديو يطلقون على هذا التداخل اسم "نقار الخشب الروسي". ^{[ 9 ]} لا يُعرف الكثير عن مستويات الطاقة أو التسمية الروسية، ولكن من المحتمل أنه كان سلفاً لأنظمة رادار دوغا. كما تم التكهن في ذلك الوقت، على الأقل بين هواة الراديو، بأنه كان راداراً يعمل خارج الأفق.

أظهرت عملية تحديد الموقع التي أجراها هواة اللاسلكي وحلف شمال الأطلسي (الناتو) أن الإشارات قادمة من موقع في أوكرانيا الحالية، التي كانت تُعرف آنذاك باسم جمهورية أوكرانيا الاشتراكية السوفيتية (جزء من الاتحاد السوفيتي ). أدى التضارب في التقارير الواردة من مصادر مختلفة إلى تباين في تحديد موقع الإشارة، حيث وُجدت مواقع مختلفة بالقرب من كييف ، مينسك ، تشيرنوبيل ، غوميل، أو تشيرنيهيف . جميع هذه التقارير وصفت نفس عملية النشر، حيث كان جهاز الإرسال على بُعد كيلومترات قليلة جنوب غرب تشيرنوبيل (جنوب مينسك، شمال غرب كييف)، وجهاز الاستقبال على بُعد حوالي 50 كيلومترًا (31 ميلًا) شمال شرق تشيرنوبيل (غرب تشيرنيهيف مباشرةً، جنوب غوميل). في وقت من الأوقات، ساد اعتقاد بأن عدة أجهزة إرسال كانت قيد الاستخدام. ^{[ 7 ]}

أطلق السوفيت على نظام الرادار الرمز 5Н32-West، وتم تركيبه في مدينتين مغلقتين . احتوت ليوبيتش-1 على جهازي إرسال، بينما احتوت تشيرنوبيل-2 على أجهزة استقبال. ^{[ 8 ]}

يُشار غالبًا إلى نظام دوغا-1 في حلف الناتو باسم "ساحة الصلب". وتستخدم العديد من المراجع الإلكترونية والمطبوعة هذا الاسم. مع ذلك، تستخدم بعض المصادر أيضًا مصطلح "مصنع الصلب" (أو "أعمال الصلب"). ونظرًا لأن أي مصادر "رسمية" تستخدم أسماء تعريف الناتو غالبًا ما تكون سرية، فإن تحديد الاسم الحقيقي أمرٌ صعب. أقدم إشارة متاحة للعموم إلى اسم تعريف الناتو لهذا النظام، وهو منشور مرجعي مطبوع أثناء تشغيل النظام، يستخدم مصطلح "مصنع الصلب" بشكل قاطع. ^{[ 10 ]} تُعدّ مجموعة جينز للمعلومات مرجعًا مفتوح المصدر يُستشهد به كثيرًا للحصول على معلومات في العديد من المجالات والمواضيع العسكرية. وقد استخدمت عدة طبعات من كتاب "أنظمة الرادار والحرب الإلكترونية لجينز" على مدى سنوات عديدة مصطلح "مصنع الصلب". ^{[ 11 ] [ 12 ] [ 13 ]}

حتى منذ التقارير الأولى، كان يُشتبه في أن الإشارات كانت اختبارات لرادار بعيد المدى ، ^{[ 7 ]} وظلت هذه الفرضية الأكثر شيوعًا خلال الحرب الباردة . وطُرحت عدة نظريات أخرى أيضًا، شملت كل شيء من التشويش على البث الغربي إلى اتصالات الغواصات . وقد تم استبعاد نظرية التشويش على البث مبكرًا عندما أظهر مسح رصدي أن إذاعة موسكو وغيرها من المحطات الموالية للسوفيت تأثرت بتشويش نقار الخشب بنفس القدر الذي تأثرت به المحطات الغربية.

مع توفر المزيد من المعلومات حول الإشارة، أصبح استخدامها كإشارة رادار أكثر وضوحًا. على وجه الخصوص، احتوت الإشارة على بنية مميزة في كل نبضة مُعدَّلة بتقنية BPSK ، والتي تم تحديدها لاحقًا على أنها سلسلة ثنائية شبه عشوائية مكونة من 31 بت، ذات خصائص مشابهة لرموز باركر ، بعرض بت يبلغ 100 ميكروثانية ، مما ينتج عنه نبضة مدتها 3.1 مللي ثانية. ^{[ 14 ]} ينتج عن الارتباط الذاتي لهذه النبضة/السلسلة نبضة واحدة مدتها 100 ميكروثانية، أي 31 ضعف سعة السلسلة المستقبلة، مما يوفر دقة تصل إلى 15 كيلومترًا (9.3 ميل) (المسافة التي يقطعها الضوء في 50 ميكروثانية) وكسب معالجة يقارب 30 ديسيبل. استفاد هذا النظام من ضغط النبضات لزيادة قوة الصدى المستقبل، وبالتالي زيادة الحساسية والمدى الفعال. عندما ظهر نظام وودبيكر ثانٍ، متمركزًا في شرق روسيا، ولكنه كان موجهًا أيضًا نحو الولايات المتحدة ويغطي مناطق غير ظاهرة في نمط النظام الأول، أصبح هذا الاستنتاج حتميًا. وقد أتاحت هذه التركيبات الإضافية تحديدًا أدق للأهداف أو الصواريخ المحتملة في أبعاد متعددة، ويعود الفضل في ذلك جزئيًا إلى خصائص رموز باركر التي تسمح بتشغيل رادارات متعددة على نفس الترددات دون تداخل يُذكر.

في عام 1988، أجرت لجنة الاتصالات الفيدرالية الأمريكية (FCC) دراسة على إشارة نقار الخشب. وأظهر تحليل البيانات فترة تكرار نبضات تبلغ حوالي 90  مللي ثانية، ونطاق تردد من 7 إلى 19  ميجاهرتز، وعرض نطاق ترددي من 0.02 إلى 0.8  ميجاهرتز، ووقت إرسال نموذجي يبلغ 7 دقائق.

كانت النبضات التي يرسلها نقار الخشب ذات نطاق ترددي واسع، يبلغ عادةً 40  كيلوهرتز. وكانت ترددات تكرارها 10 و16 و20  هرتز، وكان التردد الأكثر شيوعًا هو 10 هرتز، بينما نادرًا ما تم استخدام نمطي  16 و20 هرتز.

لمواجهة هذا التداخل، حاول هواة الراديو تشويش الإشارة عن طريق إرسال إشارات موجية مستمرة غير معدلة ومتزامنة بنفس معدل نبض الإشارة المزعجة. وقد شكلوا نادياً أطلقوا عليه اسم نادي صيد نقار الخشب الروسي. ^{[ 15 ]}

ابتداءً من أواخر ثمانينيات القرن الماضي، حتى مع نشر لجنة الاتصالات الفيدرالية لدراساتها، أصبحت الإشارات أقل تواتراً، وفي عام ١٩٨٩ اختفت تماماً. ورغم أن أسباب إيقاف أنظمة دوغا نهائياً لم تُعلن، إلا أن تغير التوازن الاستراتيجي مع نهاية الحرب الباردة في أواخر ثمانينيات القرن الماضي ربما كان له دور في ذلك. ولعل عاملاً آخر كان نجاح أقمار الإنذار المبكر الأمريكية (يو إس-كيه إس) ، التي بدأت الخدمة في أوائل ثمانينيات القرن الماضي، وتطورت بحلول ذلك الوقت لتصبح شبكة متكاملة. يوفر نظام الأقمار الصناعية إنذارات فورية ومباشرة وآمنة للغاية، في حين أن أي نظام قائم على الرادار عرضة للتشويش، كما أن فعالية أنظمة المراقبة عن بُعد تتأثر بالظروف الجوية.
