الطباعة بالشاشة الحريرية

الموسوعة الحرة

تصميم مطبوع بتقنية الطباعة الحريرية

الطباعة بالشاشة الحريرية (وتُكتب أيضًا طباعة الشاشة الحريرية وتُعرف أيضًا باسم الطباعة الحريرية أو الطباعة الحريرية ) هي تقنية طباعة تُستخدم فيها شبكة لنقل حبر الطلاء (أو الصبغة ) إلى سطح ما ، باستثناء المناطق التي تُحجب فيها الحبر بواسطة قالب مانع . تُمرر شفرة أو مكشطة على الشاشة بحركة "غمر" لملء فتحات الشبكة المفتوحة بالحبر، ثم تُمرر حركة عكسية تجعل الشاشة تلامس السطح للحظة على طول خط التماس. يؤدي هذا إلى ترطيب الحبر للسطح وسحبه من فتحات الشبكة عندما تعود الشاشة إلى وضعها الأصلي بعد مرور الشفرة. يُطبع لون واحد في كل مرة، لذا يمكن استخدام عدة شاشات لإنتاج صورة أو تصميم متعدد الألوان.

تقليديًا، كان يُستخدم الحرير في هذه العملية. أما اليوم، فتُستخدم الخيوط الاصطناعية على نطاق واسع. وتُعدّ شبكة البوليستر الأكثر شيوعًا في الاستخدام العام. كما تتوفر مواد شبكية خاصة مصنوعة من النايلون والفولاذ المقاوم للصدأ لطباعة الشاشة. وتختلف أحجام الشبكات أيضًا، مما يؤثر على شكل التصميم النهائي على المادة.

لا تقتصر هذه التقنية على طباعة الملابس فحسب، بل تُستخدم أيضاً للطباعة على العديد من المواد الأخرى، بما في ذلك الملصقات، ووجوه الساعات، والبالونات، وغيرها الكثير من المنتجات. ومن الاستخدامات المتقدمة لها وضع الموصلات والمقاومات في دوائر متعددة الطبقات باستخدام طبقات رقيقة من السيراميك كركيزة.

تاريخ

كان متجر الملصقات في مركز إعادة توطين الحرب في هارت ماونتن يُدار من قبل معتقلين أمريكيين من أصل ياباني، استخدموا طريقة الطباعة الحريرية لطباعة المعلومات للمركز بأكمله. (يناير 1943)

أصل

تستمد الطباعة بالشاشة الحريرية أصولها من الطباعة بالقوالب الخشبية التي نشأت في الصين، والتي كانت مصدر إلهام لفن الطباعة الياباني " إيسي كاتاغامي" (伊勢型紙) . [ 1 ] تشير السجلات المبكرة للقوالب اليابانية في الغرب إلى أن هذا الفن قد تم تقديمه حوالي عام 1873، وهو ما يتوافق مع تطور الطباعة بالشاشة الحريرية كما نعرفها اليوم.

التبني في الغرب

تم إدخال الطباعة بالشاشة الحريرية إلى حد كبير إلى أوروبا الغربية من آسيا في أواخر القرن الثامن عشر، لكنها لم تحظ بقبول أو استخدام كبير في أوروبا حتى أصبح نسيج الحرير متاحًا بشكل أكبر للتجارة من الشرق وتم اكتشاف منفذ مربح لهذه الوسيلة.

في أوائل العقد الثاني من القرن العشرين، استخدم العديد من الطابعين الذين يجرّبون المواد الكيميائية الحساسة للضوء خصائص الربط المتقاطع أو التصلب المعروفة التي تنشطها الأشعة فوق البنفسجية، والتي تتميز بها كرومات البوتاسيوم أو الصوديوم أو الأمونيوم وثنائي الكرومات، مع المواد اللاصقة ومركبات الجيلاتين . درس روي بيك، وتشارلز بيتر، وإدوارد أوينز مستحلبات حساسة لأملاح حمض الكروميك، وأجروا عليها تجارب لإنتاج قوالب طباعة حساسة للضوء. وقد أدخل هؤلاء الرواد الثلاثة قوالب الطباعة الضوئية إلى صناعة الطباعة الحريرية التجارية، على الرغم من أن قبول هذه الطريقة استغرق سنوات عديدة. تستخدم الطباعة الحريرية التجارية اليوم مواد حساسة أكثر أمانًا وأقل سمية من ثنائي الكرومات. يوجد حاليًا تشكيلة واسعة من المواد الكيميائية المستحلبة الحساسة مسبقًا، بالإضافة إلى مواد أخرى يمكن للمستخدم مزجها، لإنتاج قوالب طباعة حساسة للضوء.

ابتكرت مجموعة من الفنانين، الذين شكلوا لاحقًا الجمعية الوطنية للطباعة الحريرية ، بمن فيهم فنانو إدارة تقدم الأعمال ماكس آرثر كوهن ، وأنتوني فيلونيس، وهيمان وارسجر ، مصطلح "الطباعة الحريرية" في ثلاثينيات القرن العشرين لتمييز التطبيق الفني للطباعة الحريرية عن الاستخدام الصناعي لهذه العملية. [ 2 ] كلمة "الطباعة الحريرية" مركبة من اللاتينية : sēricum ، وتعني حرفيًا " الحرير " ، واليونانية القديمة : γράφειν ، والتي تُكتب بالحروف اللاتينية : graphein ، وتعني حرفيًا  " الكتابة، الرسم " . [ 3 ]

يُنسب مؤرخو متجر ملصقات إدارة تقدم الأعمال (WPA) في نيويورك الفضل حصراً إلى أنتوني فيلونيس في تأسيس أساليب الطباعة الحريرية المستخدمة هناك، وهي سمعة تعززت بنشره كتيبه عام 1937 بعنوان " المشاكل التقنية للفنان: تقنية عملية الطباعة الحريرية". وقد صحح غيدو لينغويلر هذا الفهم الخاطئ في كتابه " تاريخ الطباعة الحريرية" ، الذي نُشر باللغة الإنجليزية عام 2016. وانطلاقاً من متاجر ملصقات إدارة تقدم الأعمال هذه، بدأ استوديوين على الأقل في مدينة نيويورك خلال الحرب بتزيين بلاط السيراميك بطبقة تحتية مُثبتة بالنار تُطبق بتقنية الطباعة الحريرية، وذلك ابتداءً من عام 1939: ورشة هارولد أمبيلان المسماة "البلاط المصمم" [ 4 ] ، واستوديو إستيبان سوريانو الفردي. [ 5 ]

يقول المركز الوطني للمساعدة البيئية للطابعات: "تُعتبر الطباعة بالشاشة الحريرية بلا شك أكثر عمليات الطباعة تنوعًا. ونظرًا لانخفاض تكلفة مواد الطباعة بالشاشة الحريرية الأساسية وتوفرها بسهولة، فقد شاع استخدامها في الأوساط غير الرسمية والثقافات الفرعية ، وأصبح المظهر غير الاحترافي لهذه المطبوعات التي تُصنع يدويًا سمة جمالية ثقافية بارزة تُرى على ملصقات الأفلام، وأغلفة ألبومات التسجيلات، والمنشورات، والقمصان، والخطوط التجارية في الإعلانات، وفي الأعمال الفنية وغيرها."

من ستينيات القرن العشرين وحتى الآن

فيديو يوضح عملية طباعة الشاشة الحريرية لورق الملصقات المراد لصقه على الأواني الخزفية

يُنسب الفضل إلى الفنان آندي وارهول في نشر فن الطباعة الحريرية كتقنية فنية. ومن بين أعماله المطبوعة على الحرير لوحة "مارلين ديبتيك" التي رسمها عام ١٩٦٢ ، وهي بورتريه للممثلة مارلين مونرو مطبوع بألوان جريئة. وقد تلقى وارهول الدعم في إنتاجه من خبير الطباعة الحريرية ميشيل كازا ، وهو أحد الأعضاء المؤسسين لجمعية فيسبا . [ ٦ ] [ ٧ ]

اكتسبت الأخت ماري كوريتا كينت شهرة عالمية بفضل مطبوعاتها الحريرية النابضة بالحياة خلال الستينيات والسبعينيات. كانت أعمالها بألوان قوس قزح، وتحتوي على كلمات ذات طابع سياسي، وتعزز السلام والمحبة والرعاية.

بدأ رجل الأعمال والفنان والمخترع الأمريكي مايكل فاسيلانتون باستخدام وتطوير وبيع آلة طباعة الشاشة متعددة الألوان قابلة للدوران على الملابس عام 1960. وقدّم فاسيلانتون لاحقًا طلبًا للحصول على براءة اختراع [ 8 ] لاختراعه عام 1967، وحصل على البراءة رقم 3,427,964 بتاريخ 18 فبراير 1969. [ 8 ] صُممت الآلة الأصلية لطباعة الشعارات ومعلومات الفرق على ملابس البولينج ، ولكن سرعان ما وُجّهت نحو الطباعة على القمصان، وهي موضة رائجة آنذاك. حصلت العديد من الشركات المصنعة على ترخيص براءة اختراع فاسيلانتون، وأدى الإنتاج الهائل والنمو الكبير في طباعة القمصان إلى انتشار آلة طباعة الشاشة هذه على الملابس . وتمثل طباعة الشاشة على الملابس حاليًا أكثر من نصف نشاط طباعة الشاشة في الولايات المتحدة. [ 9 ]

تُستخدم الطباعة الحريرية الرسومية على نطاق واسع اليوم لإنتاج رسومات بكميات كبيرة، مثل الملصقات أو منصات العرض. ويمكن الحصول على مطبوعات ملونة بالكامل باستخدام نظام ألوان CMYK (السماوي، والأرجواني، والأصفر، والأسود).

تُعدّ الطباعة بالشاشة الحريرية مناسبةً جداً للطباعة على القماش. وقد استخدمها العديد من الفنانين، مثل آندي وارهول ، وآرثر أوكامورا ، وروبرت راوشنبرغ ، وروي ليختنشتاين ، وهاري غوتليب، وغيرهم، كوسيلة للتعبير عن الإبداع والرؤية الفنية.

يُعدّ الطباعة الرقمية الهجينة نوعًا آخر من الطباعة، وهي مزيج بين الطباعة التناظرية والطباعة الرقمية المباشرة التقليدية على الملابس، وهما من أكثر تقنيات تزيين المنسوجات شيوعًا اليوم. تعتمد الطباعة الرقمية الهجينة بشكل أساسي على مكبس طباعة أوتوماتيكي مزود بوحدة تحسين رقمية CMYK في إحدى محطات الطباعة. تتميز هذه التقنية بإمكانية تغيير البيانات، مما يتيح تخصيصات لا حصر لها، بالإضافة إلى إمكانية استخدام تقنيات طباعة خاصة.

طريقة

يستخدم فنيو الطباعة بالشاشة الحريرية شاشة حريرية، وممسحة مطاطية، وملاقط مفصلية لطباعة تصاميمهم. يتم دفع الحبر عبر الشبكة باستخدام الممسحة المطاطية، بينما تُثبّت الملاقط المفصلية الشاشة في مكانها لتسهيل عملية الطباعة.
آلة طباعة الشاشة الحريرية تسحب الممسحة لإنشاء تصميم كعرض توضيحي للعملية.
أ. حبر. ب. مكشطة. ج. صورة. د. مستحلب ضوئي. هـ. شاشة. و. صورة مطبوعة
نماذج مختلفة من الصورة المطبوعة

تُصنع الشاشة من قطعة من الشبك المشدود على إطار. يمكن أن يكون الشبك مصنوعًا من بوليمر صناعي ، مثل النايلون ، ويُستخدم شبك ذو فتحات أدق وأصغر للتصميمات التي تتطلب دقةً وتفاصيلَ أعلى. لكي يكون الشبك فعالًا، يجب تثبيته على إطار وشدّه جيدًا. يمكن أن يكون الإطار الذي يحمل الشبك مصنوعًا من مواد متنوعة، مثل الخشب أو المعدن أو الألومنيوم، وذلك حسب مدى تطور الآلة أو أسلوب الحرفي. يمكن فحص شدّ الشبك باستخدام مقياس الشدّ؛ ووحدة قياس الشدّ الشائعة هي نيوتن لكل سنتيمتر (نيوتن/سم).

يتم تشكيل الاستنسل عن طريق حجب أجزاء من الشاشة في الصورة السلبية للتصميم المراد طباعته؛ أي أن المساحات المفتوحة هي المكان الذي سيظهر فيه الحبر على الركيزة.

عملية غسل المستحلب غير المعالج للحصول على نسخة إيجابية من التصميم على الشاشة

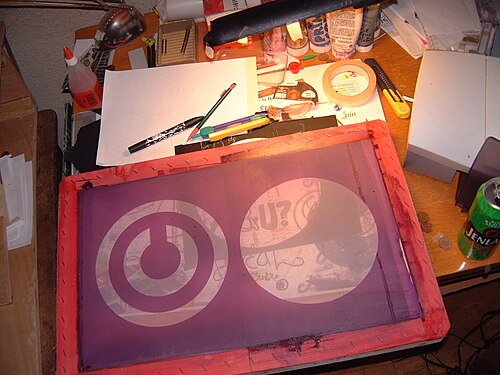

شاشة عليها صورة جاهزة للطباعة

قبل الطباعة، تخضع الإطار والشاشة لعملية ما قبل الطباعة، حيث تُوضع طبقة من المستحلب على الشبكة. بعد جفاف هذا المستحلب، يُعرَّض بشكل انتقائي للأشعة فوق البنفسجية من خلال فيلم مطبوع عليه التصميم المطلوب. يؤدي ذلك إلى تصلب المستحلب في المناطق المعرضة للأشعة، بينما تبقى الأجزاء غير المعرضة طرية. تُغسل هذه الأجزاء برذاذ الماء، تاركةً منطقة نظيفة في الشبكة بنفس شكل الصورة المطلوبة، مما يسمح بمرور الحبر. إنها عملية فعالة.

في طباعة الأقمشة، تُغطى القاعدة الحاملة للقماش المراد طباعته (المعروفة باسم "اللوحة") بشريط عريض خاص بها. يحمي هذا الشريط اللوحة من تسرب الحبر غير المرغوب فيه عبر الشاشة، والذي قد يُلطخها أو ينقل الحبر إلى الطبقة التالية. كما يُستخدم الشريط لحماية اللوحة من الالتصاق بالغراء المستخدم لتثبيت الطبقة عليها. مع مرور الوقت، يتراكم الوبر على الشريط، وعندها يُمكن إزالته والتخلص منه واستبداله بشريط جديد.

بعد ذلك، تُغطى الشاشة والإطار بشريط لاصق لمنع وصول الحبر إلى حواف الشاشة والإطار. يعتمد نوع الشريط المستخدم لهذا الغرض غالبًا على نوع الحبر المراد طباعته على الركيزة. تُستخدم أشرطة لاصقة أكثر قوة بشكل عام مع أحبار الأشعة فوق البنفسجية والأحبار المائية نظرًا لانخفاض لزوجة هذه الأحبار وميلها الأكبر للتسرب تحت الشريط.

تتمثل الخطوة الأخيرة في مرحلة ما قبل الطباعة في سدّ أي ثقوب صغيرة غير مرغوب فيها في طبقة المستحلب. فإذا بقيت هذه الثقوب، سيتسرب الحبر ويترك علامات غير مرغوب فيها. ولسد هذه الثقوب، يمكن استخدام مواد مثل الأشرطة اللاصقة، وطبقات المستحلب الخاصة، وأقلام السدّ بفعالية.

كيفية طباعة صورة واحدة باستخدام تقنية الطباعة بالشاشة
كيفية الطباعة بالشاشة باستخدام طبقات متعددة بنظام ألوان CMYK
مصمم جرافيك ينقل تصميمًا إلى قميص باستخدام طباعة حريرية ومكبس حراري

تُوضع الشاشة فوق سطح الطباعة. يُوضع الحبر فوق الشاشة، ويُستخدم قضيب التعبئة لدفع الحبر عبر ثقوب الشبكة. يبدأ المشغل بوضع قضيب التعبئة في الجزء الخلفي من الشاشة وخلف خزان الحبر. يرفع المشغل الشاشة لمنع ملامستها لسطح الطباعة، ثم يسحب قضيب التعبئة إلى مقدمة الشاشة بقوة خفيفة للأسفل. يؤدي ذلك إلى ملء فتحات الشبكة بالحبر ونقل خزان الحبر إلى مقدمة الشاشة. بعد ذلك، يستخدم المشغل ممسحة مطاطية لتحريك الشبكة لأسفل باتجاه سطح الطباعة، ويدفع الممسحة إلى الجزء الخلفي من الشاشة. يُضخ الحبر الموجود في فتحات الشبكة، أو يُضغط بفعل الخاصية الشعرية، إلى سطح الطباعة بكمية محددة ومضبوطة، أي أن كمية الحبر المترسب تتناسب مع سمك الشبكة أو الاستنسل. عندما تتحرك الممسحة نحو الجزء الخلفي من الشاشة، فإن شد الشبكة يسحب الشبكة لأعلى بعيدًا عن الركيزة (يسمى ذلك الانفصال) تاركًا الحبر على سطح الركيزة.

توجد ثلاثة أنواع شائعة من مكابس الطباعة بالشاشة: المسطحة، والأسطوانية، والدوارة. [ 10 ] تمثلت إحدى التطورات في الطباعة بالشاشة باستخدام الشاشات المسطحة منذ عام 1963 في لف الشاشة لتشكيل أنبوب، مع وجود خزان الحبر والممسحة داخل الأنبوب. تدور الأسطوانة الناتجة بنفس سرعة الشريط في آلة الطباعة المتواصلة. وتتمثل المزايا في معدلات إنتاج عالية ولفائف طويلة من المنتج. هذه هي الطريقة الوحيدة لإنتاج طباعة/طلاء عالي السماكة بنقوش كاملة كعملية مستمرة، وقد شاع استخدامها في صناعة ورق الجدران ذي الملمس.

غالباً ما تستخدم المنتجات النسيجية المطبوعة بتصميمات متعددة الألوان تقنية الطباعة الرطبة على الرطبة، أو الألوان التي تجف أثناء وجودها على آلة الطباعة، بينما تُترك المنتجات الرسومية لتجف بين الألوان التي تُطبع بعد ذلك بشاشة أخرى وغالباً بلون مختلف بعد إعادة محاذاة المنتج على آلة الطباعة.

تكون معظم الشاشات جاهزة لإعادة الطلاء في هذه المرحلة، ولكن في بعض الأحيان، قد تحتاج الشاشات إلى خطوة إضافية في عملية الاسترجاع تُسمى إزالة الضباب. تزيل هذه الخطوة الإضافية الضباب أو "الصور الشبحية" المتبقية في الشاشة بعد إزالة المستحلب. تميل الصور الشبحية إلى تحديد المناطق المفتوحة للقوالب السابقة بشكل خافت، ومن هنا جاءت التسمية. وهي ناتجة عن بقايا الحبر العالقة في الشبكة، غالبًا في نقاط التقاء الخيوط. الشاشة النظيفة جيدًا لا تظهر عليها أي آثار متبقية للصورة السابقة.

قوالب الرسم

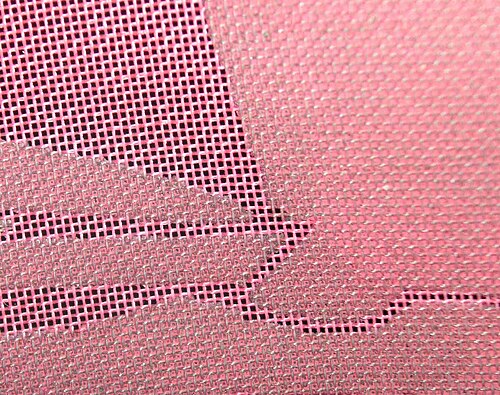

صورة مكبرة لطباعة شاشة باستخدام قالب مُنتَج فوتوغرافياً . سيتم طباعة الحبر في الأماكن التي لا يغطيها القالب.

إحدى طرق الطباعة بالاستنسل التي ازدادت شعبيتها خلال السنوات الماضية هي تقنية المستحلب الضوئي :

  1. تُنشأ الصورة الأصلية على طبقة شفافة، ويمكن رسمها أو تلوينها مباشرةً عليها، أو تصويرها ضوئيًا ، أو طباعتها باستخدام طابعة حاسوب، مع التأكد من أن المناطق المراد تلوينها غير شفافة. يمكن استخدام أي مادة تحجب الأشعة فوق البنفسجية كفيلم، حتى الورق المقوى. كما يمكن استخدام فيلم موجب بالأبيض والأسود (يُعرض على الشاشة). مع ذلك، وعلى عكس صناعة الألواح التقليدية، تُعرَّض هذه الشاشات عادةً باستخدام أفلام موجبة.
  2. بعد ذلك، يجب اختيار الشاشة المناسبة. تتوفر عدة أحجام مختلفة للشبكة، ويمكن استخدامها حسب دقة التصميم المراد طباعته. بمجرد اختيار الشاشة، يجب تغطيتها بمستحلب حساس للضوء وتجفيفها. بعد التجفيف، يمكن حينها حرق/تعريض الطباعة للضوء.
  3. يتم وضع الطبقة فوق الشاشة، ثم يتم تعريضها لمصدر ضوء يحتوي على ضوء فوق بنفسجي في طيف 350-420 نانومتر.
  4. تُغسل الشاشة جيداً. تذوب مناطق المستحلب التي لم تتعرض للضوء وتُغسل، تاركةً قالباً سلبياً للصورة على الشبكة.

أحبار طباعة الملابس

فصل الألوان المرسوم يدويًا على طبقة شفافة بواسطة طابعة السيريغراف تشابا ماركوس
خرز الكافيار
خرزة الكافيار هي عبارة عن غراء مطبوع على شكل التصميم، ثم يتم وضع خرزات بلاستيكية صغيرة عليه - وهي تعمل بشكل جيد مع المناطق الصلبة التي تخلق سطحًا مثيرًا للاهتمام من حيث الملمس.
حبر متشقق
قد يُطبّق الحبر بطريقة تُنتج سطحًا متصدعًا بعد جفافه. وقد يحدث تشقق مماثل دون قصد إذا لم يجف الحبر تمامًا.
أحبار التفريغ
تستخدم أحبار التفريغ سلفوكسيلات فورمالدهيد الزنك (نظير الزنك لرونغاليت ) لإزالة الصبغة من القماش. من عيوب استخدام أحبار التفريغ أنها لا تعمل بكفاءة إلا على الأقمشة الداكنة المصنوعة من القطن الخالص. أما الأقمشة ذات الصبغات الأساسية والأقمشة المخلوطة، فتُفرغ صبغتها بدرجات متفاوتة. تكون الأبخرة الناتجة عن عملية التطبيق والتجفيف نفاذة، لذا يُنصح عادةً بالتهوية الجيدة وارتداء كمامة للوقاية من التعرّض لها. من مزايا هذه العملية أنها فعّالة بشكل خاص في الطباعة ذات الطابع البالي، وفي الطباعة الأساسية على الملابس الداكنة التي ستُطبع بطبقات إضافية من البلاستيسول. كما أنها تُضفي تنوعًا على التصميم وتمنحه ملمسًا ناعمًا طبيعيًا.
حبر متمدد (نفخة)
الحبر المتمدد، أو ما يُعرف بالنفخ، هو مادة مضافة لأحبار البلاستيسول، تعمل على رفع الطباعة عن الملابس، مما يُضفي على التصميم مظهرًا ثلاثي الأبعاد. يُستخدم غالبًا عند الطباعة على الملابس. [ 11 ]
التجمّع
تتكون عملية التلبيد من طباعة مادة لاصقة على القماش ثم يتم وضع مادة التلبيد للحصول على ملمس مخملي.
رقائق معدنية
يشبه التذهيب بالرقائق المعدنية التذهيب بالقطيفة، حيث يبدأ بطبقة أساسية من الغراء اللاصق أو حبر البلاستيسول. تُنهى عملية التذهيب بوضع طبقة رقيقة من مادة عاكسة/شبيهة بالمرآة فوق الطبقة الأساسية المطبوعة، ثم تُكبس حرارياً لتثبيتها. لا تلتصق طبقة التذهيب بالمناطق غير المطبوعة من التصميم، ويتم التخلص من باقي طبقة التذهيب.
عملية الألوان الأربعة أو نموذج ألوان CMYK
تُعرف عملية الطباعة رباعية الألوان بأنها عملية إنشاء العمل الفني ثم فصل ألوانه إلى أربعة ألوان (CMYK) تتحد معًا لتكوين الطيف اللوني الكامل اللازم للطباعة الفوتوغرافية. وهذا يعني إمكانية محاكاة عدد كبير من الألوان باستخدام أربع شاشات فقط، مما يقلل التكاليف والوقت والجهد المبذول في الإعداد. وتعتمد هذه العملية على تقنية التظليل النصفي . تتطلب هذه العملية مزج الأحبار، وتتميز بشفافية أكبر، مما قد يؤثر على حيوية الألوان.
بريق/لمعان
حبر البريق أو اللمعان هو حبر يحتوي على رقائق معدنية مضافة إلى قاعدته لإضفاء تأثير اللمعان. يتوفر عادةً باللون الذهبي أو الفضي، ولكن يمكن مزجه للحصول على معظم الألوان.
لمعان
الحبر اللامع هو عبارة عن طبقة أساسية شفافة توضع فوق الأحبار المطبوعة مسبقًا لإنشاء لمسة نهائية لامعة.
معدني
الحبر المعدني يشبه البريق، لكنه يحتوي على جزيئات أصغر معلقة فيه. تُطبع مادة لاصقة على القماش، ثم تُضاف إليه ألياف نانوية. غالباً ما يُباع هذا المنتج جاهزاً.
حبر معكوس
تُعدّ أحبار الفضة والذهب العاكسة ذات أساس مذيب شديدة الانعكاس. وقد تكون هذه الأحبار عرضة للتشوه مع مرور الوقت.
نيلوبوند
نيلوبوند عبارة عن مادة مضافة خاصة للحبر تُستخدم للطباعة على الأقمشة التقنية أو المقاومة للماء.
بلاستيسول
يُعدّ حبر البلاستيسول أكثر أنواع الأحبار شيوعًا في طباعة الملابس التجارية. يتميز بتغطية لونية جيدة على الملابس الداكنة وتفاصيل رسومية واضحة، كما يوحي اسمه، بقوام أكثر مرونة. يمكن جعل هذه الطباعة أكثر نعومة باستخدام إضافات خاصة، أو أكثر كثافة بإضافة طبقات إضافية من الحبر. تتطلب أحبار البلاستيسول حرارة (حوالي 150  درجة مئوية (300  درجة فهرنهايت) للعديد من الأحبار) لتثبيت الطباعة، باستثناء الأحبار التي تتطلب معالجة منخفضة الحرارة.
خالٍ من مادة PVC والفثالات
يُعدّ الحبر الخالي من مادة PVC والفثالات نوعًا جديدًا نسبيًا من الأحبار والطباعة، يتميز بمزايا البلاستيسول ولكن بدون المكونين السامين الرئيسيين. كما أنه يتميز بملمس ناعم ويتم إنتاجه من قبل معظم الموردين الرئيسيين. [ 12 ]
حبر جلد الغزال
حبر الجلد المدبوغ هو مادة مضافة ذات لون حليبي تُضاف إلى البلاستيسول. باستخدام هذه المادة، يُمكنك جعل أي لون من البلاستيسول ذا ملمس جلد مدبوغ. وهو في الواقع عامل نفخ لا يُنتج فقاعات كثيرة مثل حبر النفخ العادي. تختلف التعليمات من مُصنِّع لآخر، ولكن بشكل عام، يُمكن إضافة ما يصل إلى 50% من الجلد المدبوغ إلى البلاستيسول العادي.
أحبار مائية
تخترق هذه الأحبار النسيج بشكل أفضل من أحبار البلاستيسول، مما يمنحها ملمسًا أنعم بكثير. وهي مثالية لطباعة الألوان الداكنة على الملابس ذات الألوان الفاتحة. كما أنها مفيدة للطباعة على مساحات واسعة حيث يكون الملمس مهمًا. تتطلب بعض الأحبار استخدام الحرارة أو عامل مساعد إضافي لتثبيت الطباعة.
صبغة (حبر) مائية
على عكس حبر البلاستيسول السميك، يأتي هذا الصبغ على شكل مُركّز يُخلط مع معجون الطباعة (مُكثّف) ليُتيح الطباعة بالشاشة الحريرية. تُعدّ هذه العملية مثالية للملابس الخفيفة، وبما أن الصبغ موجود في الألياف نفسها، فإنه يُستخدم غالبًا في صناعة مناشف الأطباق والمناديل وما شابهها. وهذا يُشبه الطباعة التقليدية على المنسوجات .
كثافة عالية
تُعرف عملية "الكثافة العالية" باستخدام نوع من الورنيش ذي عدد شبكي منخفض مع طبقات متعددة من المستحلب أو مستحلب أكثر سمكًا (مثل كابيلكس). بعد وصول الورنيش إلى السطح، تتكون منطقة بارزة ذات مظهر منقوش. وعند جفافها في نهاية العملية، يُعطي الورنيش تأثيرًا يشبه طريقة برايل، ومن هنا جاء مصطلح "الكثافة العالية".

استخدامات غير متعلقة بالملابس

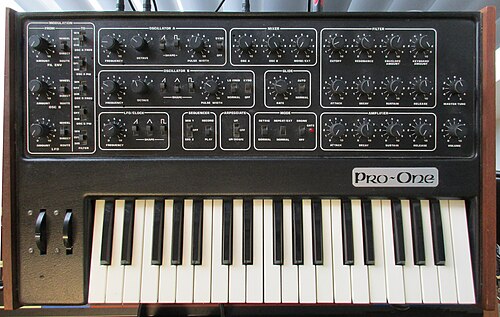

جهاز توليف الصوت Sequential Circuits Pro-One مزود بلوحة تحكم مطبوعة بالشاشة.

تُعدّ الطباعة بالشاشة الحريرية أكثر تنوعًا من تقنيات الطباعة التقليدية. فلا يتطلب الأمر طباعة السطح تحت ضغط، على عكس الحفر أو الطباعة الحجرية ، كما لا يشترط أن يكون السطح مستويًا. ويمكن استخدام أحبار مختلفة للعمل مع مجموعة متنوعة من المواد، مثل المنسوجات، والسيراميك، والخشب ، والورق، والزجاج، والمعادن، والبلاستيك. ونتيجةً لذلك ، تُستخدم الطباعة بالشاشة الحريرية في العديد من الصناعات المختلفة، بما في ذلك:

في الطباعة الحريرية على الخلايا الكهروضوئية الشمسية القائمة على الرقائق، تُطبع الشبكة والوصلات الفضية على الوجه الأمامي، ثم تُطبع الوصلات الفضية على الوجه الخلفي. بعد ذلك، تُوزع عجينة الألومنيوم على كامل سطح الوجه الخلفي لتوفير الحماية وانعكاس الضوء. يُعد سُمك الطباعة أحد المعايير التي يمكن تغييرها والتحكم بها في الطباعة الحريرية، مما يجعلها مفيدة في بعض تقنيات طباعة الخلايا الشمسية والإلكترونيات وغيرها.

أصبحت رقائق الطاقة الشمسية أرق وأكبر حجماً، لذا فإن الطباعة الدقيقة مطلوبة للحفاظ على معدل كسر منخفض، على الرغم من أن الإنتاجية العالية في مرحلة الطباعة تحسن إنتاجية خط إنتاج الخلايا بأكمله.

الأتمتة

لطباعة نسخ متعددة من تصميم الشاشة على الملابس بكفاءة، يستخدم الطابعون الهواة والمحترفون عادةً مكبس طباعة الشاشة، وهو مصطلح شائع الاستخدام لأن معظم آلات طباعة الشاشة تختلف اختلافًا كبيرًا عن مكابس الطباعة الأوفست . تقدم العديد من الشركات مكابس طباعة تتراوح من البسيطة إلى المتطورة. تأتي هذه المكابس بثلاثة أنواع: يدوية (تُعرف أيضًا باسم مكابس الطاولة)، وشبه أوتوماتيكية، وأوتوماتيكية بالكامل. تستخدم معظم شركات الطباعة آلة واحدة أو أكثر من الآلات شبه الأوتوماتيكية أو الأوتوماتيكية بالكامل، مع استخدام الآلات اليدوية للكميات الصغيرة وأخذ العينات.

بينما يمكن طباعة الشاشة يدويًا باستخدام آلات الطباعة الدوارة، أو المناضد اليدوية (والتي يُشار إليها غالبًا بالعامية باسم المكابس)، أو حتى على الطاولات. تُقسم الآلات شبه الأوتوماتيكية والأوتوماتيكية بالكامل إلى فئتين رئيسيتين: طابعات مسطحة [ 15 ] (للملصقات، أو طباعة الأعمال الفنية، أو غيرها من المواد المسطحة)، وآلات الطباعة الدوارة والبيضاوية (للملابس وغيرها من المنسوجات). تتشابه هاتان الفئتان بشكل أساسي من حيث الأتمتة، لكنهما تختلفان في جوانب مثل الحجم المادي وخيارات التحديث. [ 16 ]

تتميز هذه الآلات بسرعة أكبر بكثير، وتستخدم إما الضغط الهوائي الناتج عن ضواغط الهواء أو تستخدم المحركات الكهربائية لسحب المساحات، وتدوير ورفع أو خفض المنصات مما يزيل الكثير من العمل اليدوي من المهمة، وتستخدم الأشعة فوق البنفسجية لمعالجة الصور على الفور - مما يؤدي إلى انخفاض كبير في إجهاد المشغل بالإضافة إلى نتائج أكثر اتساقًا.

لوحات الدوائر المطبوعة (PCB)

في أتمتة تصميم الإلكترونيات ، تُعدّ طباعة الشاشة الحريرية جزءًا من طبقات لوحة الدوائر المطبوعة (PCB)، ويتم وصف الجانبين العلوي والسفلي في ملفات Gerber منفصلة كأي طبقات أخرى (مثل طبقات النحاس وطبقة إيقاف اللحام ). [ 17 ] تشمل الأسماء الشائعة لهذه الطبقات المطبوعةtSilk / bSilkaka PLC/ PLS[ 18 ] [ nb 1 ] أو TSK/ BSK( EAGLE )، F.SilkS/ B.SilkS( KiCad )، / ( TARGET ) ، PosiTop/ ( Fritzing ) ، / ( OrCAD ) ، / ( PADS )، / ( WEdirekt ) [ 19 ] أو / ( Gerber وغيرها الكثير [ 20 ] ).PosiBotsilkTopsilkBottomSSTSSBST.PHOSB.PHOSEVSSERSGTOGBO

الإلكترونيات المطبوعة

وجدت الطباعة بالشاشة الحريرية، وهي تقنية شائعة الاستخدام في صناعة الطباعة، مكانتها في مجال الإلكترونيات المطبوعة. فبفضل تنوعها وقدرتها على ترسيب طبقات سميكة من الأحبار، تُعدّ مثاليةً لإنشاء مسارات موصلة، وأجهزة استشعار، ومكونات إلكترونية أخرى. علاوة على ذلك، توفر الطباعة بالشاشة الحريرية مزايا عديدة، منها الإنتاجية العالية، وانخفاض تكاليف الإنتاج، والتوافق مع مجموعة واسعة من المواد، بما في ذلك المواد المرنة. هذه الخصائص تجعلها الخيار الأمثل للإنتاج واسع النطاق للأجهزة الإلكترونية المطبوعة.

رغم ما توفره الطباعة بالشاشة الحريرية من إمكانيات هائلة في مجال الإلكترونيات المطبوعة، إلا أنها تواجه بعض التحديات. فدقة الخطوط، والتوافق مع المواد المتقدمة، والحاجة إلى دقة عالية في التسجيل، كلها عوامل تُشكل فرصًا مستمرة للبحث والتطوير. ومع ذلك، فإن التطورات المتواصلة في تركيبات الأحبار، والمعدات، وتحسين العمليات، تُمهد الطريق أمام إمكانيات مستقبلية واعدة، تشمل دمج الإلكترونيات المطبوعة في أجهزة إنترنت الأشياء، وأنظمة حصاد الطاقة، وغيرها.
