ترانزستور ثنائي القطب

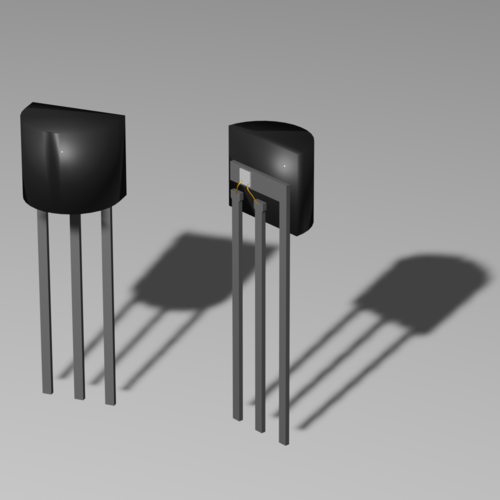

صندوق بثلاثة أسلاك، أحدها موصول بشريحة سيليكون كبيرة - والأسلاك الأخرى موصولة بالشريحة.
نموذج ثلاثي الأبعاد لحزمة TO-92، والتي تستخدم عادةً للترانزستورات ثنائية القطب الصغيرة

الترانزستور ثنائي القطب ( BJT ) هو نوع من الترانزستورات يستخدم كلاً من الإلكترونات والفجوات الإلكترونية كناقلات للشحنة . في المقابل، يستخدم الترانزستور أحادي القطب، مثل ترانزستور تأثير المجال (FET)، نوعًا واحدًا فقط من ناقلات الشحنة. يسمح الترانزستور ثنائي القطب بحقن تيار صغير عند أحد طرفيه للتحكم في تيار أكبر بكثير بين الطرفين المتبقيين، مما يجعل الجهاز قادرًا على التضخيم أو التبديل .

تستخدم الترانزستورات ثنائية القطبية (BJTs) وصلتين من نوع p-n بين نوعين من أشباه الموصلات ، النوع n والنوع p، وهما منطقتان في بلورة أحادية . يمكن تصنيع هذه الوصلات بعدة طرق، منها تغيير نسبة التشويب في مادة أشباه الموصلات أثناء نموها، أو بترسيب حبيبات معدنية لتكوين وصلات من السبائك، أو بطرق أخرى مثل نشر مواد التشويب من النوع n والنوع p داخل البلورة. وقد حلت الترانزستورات ثنائية القطبية، بفضل قدرتها الفائقة على التنبؤ وأدائها المتميز، محل الترانزستورات التقليدية ذات التلامس النقطي بسرعة . وتُعد الترانزستورات المنتشرة، إلى جانب مكونات أخرى، عناصر أساسية في الدوائر المتكاملة للوظائف التناظرية والرقمية. ويمكن تصنيع مئات الترانزستورات ثنائية القطبية في دائرة واحدة بتكلفة منخفضة للغاية.

كانت الدوائر المتكاملة ثنائية القطبية هي المكونات النشطة الرئيسية في جيل من الحواسيب المركزية والحواسيب الصغيرة ، لكن أنظمة الحاسوب تستخدم الآن دوائر متكاملة بتقنية أشباه الموصلات المعدنية المؤكسدة التكميلية ( CMOS ) التي تعتمد على ترانزستور تأثير المجال (FET). ولا تزال الترانزستورات ثنائية القطبية تُستخدم لتضخيم الإشارات، والتبديل، وفي الدوائر المتكاملة للإشارات المختلطة باستخدام تقنية BiCMOS . وتُستخدم أنواع متخصصة منها للمفاتيح ذات الجهد والتيار العاليين، أو لمضخمات الترددات الراديوية (RF).

تاريخ

تم اختراع الترانزستور ثنائي القطب ذي نقطة التلامس في ديسمبر 1947 [ 1 ] في مختبرات بيل للهواتف على يد جون باردين ووالتر براتين تحت إشراف ويليام شوكلي . أما نسخة الوصلة، المعروفة باسم ترانزستور الوصلة ثنائي القطب (BJT)، والتي اخترعها شوكلي عام 1948 [ 2 فقد كانت الخيار الأمثل في تصميم الدوائر المنفصلة والمتكاملة لثلاثة عقود .

ترانزستورات الجرمانيوم

كان ترانزستور الجرمانيوم أكثر شيوعًا في خمسينيات وستينيات القرن العشرين، ولكنه أكثر عرضة للانهيار الحراري . ونظرًا لأن وصلات الجرمانيوم من نوع pn تتميز بانحياز أمامي أقل من السيليكون، فإن ترانزستورات الجرمانيوم تعمل عند جهد أقل.

تقنيات التصنيع المبكرة

تم تطوير طرق مختلفة لتصنيع الترانزستورات ثنائية القطب. [ 3 ]

وظيفة

توجد الترانزستورات ثنائية القطبية (BJTs) بنوعين: PNP وNPN، وذلك بناءً على أنواع التطعيم في المناطق الطرفية الرئيسية الثلاث. يتكون ترانزستور NPN من وصلتين شبه موصلتين تشتركان في منطقة رقيقة مطعمة بنوع p، بينما يتكون ترانزستور PNP من وصلتين شبه موصلتين تشتركان في منطقة رقيقة مطعمة بنوع n. يشير النوع N إلى التطعيم بشوائب (مثل الفوسفور أو الزرنيخ ) التي توفر إلكترونات متحركة، بينما يشير النوع p إلى التطعيم بشوائب (مثل البورون ) التي توفر فجوات تستقبل الإلكترونات بسهولة.

ترانزستور ثنائي القطبية من نوع NPN ذو وصلة B–E منحازة أمامياً ووصلة B–C منحازة عكسياً

ينتج تدفق الشحنة في الترانزستور ثنائي القطبية (BJT) عن انتشار حاملات الشحنة ( الإلكترونات والفجوات) عبر وصلة بين منطقتين مختلفتين في تركيز حاملات الشحنة. تُسمى مناطق الترانزستور ثنائي القطبية: الباعث ، والقاعدة ، والمجمع . [ أ ] يحتوي الترانزستور المنفصل على ثلاثة أطراف للتوصيل بهذه المناطق. عادةً ما تكون منطقة الباعث مُطعّمة بكثافة عالية مقارنةً بالطبقتين الأخريين، بينما يكون المجمع مُطعّمًا بكثافة أقل (عادةً أقل بعشر مرات [ 21 ] ) من القاعدة. بحسب التصميم، فإن معظم تيار مجمع الترانزستور ثنائي القطبية ناتج عن تدفق حاملات الشحنة المحقونة من الباعث المُطعّم بكثافة عالية إلى القاعدة، حيث تكون حاملات أقلية (إلكترونات في ترانزستورات NPN، وفجوات في ترانزستورات PNP) تنتشر باتجاه المجمع، ولذلك تُصنف الترانزستورات ثنائية القطبية كأجهزة حاملات أقلية .

في الوضع التشغيلي المعتاد، يكون وصلة القاعدة-الباعث منحازة انحيازًا أماميًا ، ما يعني أن الجانب المُطعّم بالنوع p من الوصلة يكون عند جهد موجب أعلى من الجانب المُطعّم بالنوع n، بينما تكون وصلة القاعدة-المجمع منحازة انحيازًا عكسيًا . عند تطبيق الانحياز الأمامي على وصلة القاعدة-الباعث، يختل التوازن بين حاملات الشحنة المتولدة حراريًا والمجال الكهربائي التنافري لمنطقة استنزاف الباعث . يسمح هذا لحاملات الشحنة المُثارة حراريًا (الإلكترونات في بلورات NPN، والفجوات في بلورات PNP) بالانتقال من الباعث إلى منطقة القاعدة. تُولّد هذه الحاملات تيار انتشار عبر القاعدة من منطقة التركيز العالي بالقرب من الباعث نحو منطقة التركيز المنخفض بالقرب من المجمع.

لتقليل نسبة حاملات الشحنة التي تتحد قبل الوصول إلى وصلة القاعدة-المجمع، يجب أن تكون منطقة قاعدة الترانزستور رقيقة بما يكفي لتتمكن حاملات الشحنة من الانتشار عبرها في وقت أقل بكثير من عمر حاملات الشحنة الأقلية في أشباه الموصلات. ويضمن وجود قاعدة مطعّمة بشكل خفيف انخفاض معدلات إعادة التركيب. وعلى وجه الخصوص، يجب أن يكون سمك القاعدة أقل بكثير من طول انتشار حاملات الشحنة. تكون وصلة القاعدة-المجمع منحازة عكسيًا، وبالتالي يكون حقن حاملات الشحنة من المجمع إلى القاعدة ضئيلاً، ولكن حاملات الشحنة التي تُحقن في القاعدة من الباعث، وتنتشر لتصل إلى منطقة استنزاف القاعدة-المجمع، تُجرف إلى المجمع بواسطة المجال الكهربائي في منطقة الاستنزاف. إن القاعدة المشتركة الرقيقة والتطعيم غير المتماثل بين الباعث والمجمع هما ما يميزان الترانزستور ثنائي القطب عن ثنائيين منفصلين موصولين على التوالي.

التحكم في الجهد والتيار والشحنة

يمكن اعتبار تيار الجامع-الباعث خاضعًا للتحكم إما بواسطة تيار القاعدة-الباعث (التحكم بالتيار)، أو بواسطة جهد القاعدة-الباعث (التحكم بالجهد). وترتبط هاتان النظرتان بعلاقة التيار-الجهد لوصلة القاعدة-الباعث، وهي منحنى التيار-الجهد الأسي المعتاد لوصلة ap-n (الدايود). [ 22 ]

يُعزى تيار المُجمِّع إلى تدرج تركيز حاملات الشحنة الأقلية في منطقة القاعدة. [ 22 ] [ 23 ] [ 24 ] ونظرًا لانخفاض مستوى الحقن (حيث يكون عدد حاملات الشحنة الزائدة أقل بكثير من عدد حاملات الشحنة الأغلبية)، فإن معدلات النقل ثنائي القطب (حيث تتدفق حاملات الشحنة الأغلبية والأقلية الزائدة بنفس المعدل) تُحدد فعليًا بواسطة حاملات الشحنة الأقلية الزائدة.

تُراعي نماذج الترانزستور التفصيلية ، مثل نموذج غوميل-بون ، توزيع هذه الشحنة بشكلٍ صريح لشرح سلوك الترانزستور بدقةٍ أكبر. [ 25 ] يُسهّل منظور التحكم بالشحنة التعامل مع الترانزستورات الضوئية ، حيث تتولد حاملات الشحنة الأقلية في منطقة القاعدة نتيجة امتصاص الفوتونات ، كما يُعالج ديناميكيات إيقاف التشغيل، أو زمن الاستعادة، الذي يعتمد على إعادة تركيب الشحنة في منطقة القاعدة. مع ذلك، ولأن شحنة القاعدة ليست إشارة مرئية عند الأطراف، يُستخدم منظور التحكم بالتيار والجهد عادةً في تصميم الدوائر وتحليلها.

في تصميم الدوائر التناظرية ، يُستخدم أحيانًا منظور التحكم بالتيار لأنه خطي تقريبًا. أي أن تيار المجمع يكون تقريبًاβF{\displaystyle \beta _{\text{F}}}يمكن تصميم بعض الدوائر الأساسية بافتراض أن جهد القاعدة-الباعث ثابت تقريبًا وأن تيار المجمع يساوي β ضعف تيار القاعدة. مع ذلك، يتطلب تصميم دوائر الترانزستور ثنائي القطبية (BJT) بدقة وموثوقية عالية استخدام نموذج التحكم بالجهد (مثل نموذج إيبرز-مول ). [ 22 ] يتطلب نموذج التحكم بالجهد مراعاة الدالة الأسية، ولكن عند تبسيطه بحيث يمكن نمذجة الترانزستور كموصلية تحويلية، كما في نموذج إيبرز-مول، يصبح تصميم دوائر مثل مكبرات الصوت التفاضلية مشكلة خطية في الغالب، لذا يُفضل غالبًا استخدام نموذج التحكم بالجهد. أما بالنسبة للدوائر غير الخطية ، حيث يُعد منحنى التيار-الجهد الأسي أساسيًا للتشغيل، فعادةً ما تُنمذج الترانزستورات كمصادر تيار يتم التحكم فيها بالجهد، وتكون موصليتها التحويلية متناسبة مع تيار المجمع. بشكل عام، يتم إجراء تحليل الدوائر على مستوى الترانزستور باستخدام SPICE أو محاكي الدوائر التناظرية المماثل، لذلك فإن تعقيد النموذج الرياضي عادة لا يمثل مصدر قلق كبير للمصمم، ولكن عرضًا مبسطًا للخصائص يسمح بإنشاء التصميمات باتباع عملية منطقية.

تأخير التشغيل والإيقاف والتخزين

تتميز الترانزستورات ثنائية القطب، وخاصة ترانزستورات الطاقة، بفترة تخزين طويلة في القاعدة عند وصولها إلى حالة التشبع؛ إذ يحدّ هذا التخزين من زمن إيقاف التشغيل في تطبيقات التبديل. ويمكن لمشبك بيكر منع الترانزستور من التشبع الشديد، مما يقلل من كمية الشحنة المخزنة في القاعدة، وبالتالي يحسن زمن التبديل.

خصائص الترانزستور: ألفا ( α ) وبيتا ( β )

تُعدّ نسبة حاملات الشحنة القادرة على عبور القاعدة والوصول إلى المُجمِّع مقياسًا لكفاءة الترانزستور ثنائي القطبية (BJT). يؤدي التشويب العالي لمنطقة الباعث والتشويب المنخفض لمنطقة القاعدة إلى حقن عدد أكبر بكثير من الإلكترونات من الباعث إلى القاعدة مقارنةً بالفجوات التي تُحقن من القاعدة إلى الباعث. أما منطقة القاعدة الرقيقة والمنخفضة التشويب فتعني أن معظم حاملات الشحنة الأقلية المحقونة في القاعدة ستنتشر إلى المُجمِّع ولن تتحد.

كسب التيار في الباعث المشترك

يُرمز إلى كسب التيار في الترانزستور ثنائي القطبية ذي الباعث المشترك بالرمز βF أو المعامل hFE ؛ وهو تقريبًا نسبة التيار المستمر للمجمع إلى التيار المستمر للقاعدة في منطقة التشغيل الأمامي الفعال. (يُستخدم الرمز السفلي F للإشارة إلى وضع التشغيل الأمامي الفعال). عادةً ما يكون هذا الكسب أكبر من 50 في الترانزستورات ذات الإشارة الصغيرة، ولكنه قد يكون أصغر في الترانزستورات المصممة لتطبيقات الطاقة العالية. يؤدي كل من كفاءة الحقن وإعادة التركيب في القاعدة إلى تقليل كسب الترانزستور ثنائي القطبية.

كسب التيار ذو القاعدة المشتركة

من الخصائص المفيدة الأخرى كسب التيار في القاعدة المشتركة ، αF . يُمثل كسب التيار في القاعدة المشتركة تقريبًا كسب التيار من الباعث إلى المجمع في منطقة التشغيل الأمامي. عادةً ما تكون قيمة هذه النسبة قريبة من الواحد، بين 0.980 و0.998. وهي أقل من الواحد بسبب إعادة تركيب حاملات الشحنة عند عبورها منطقة القاعدة.

ترتبط ألفا وبيتا بالهويات التالية:

αF=أناجأناهـ،βF=أناجأناب،αF=βF1+βFβF=αF1-αF.\displaystyle \begin{aligned}\alpha _{\text{F}}&={\frac {I_{\text{C}}}{I_{\text{E}}}},&\beta _{\text{F}}&={\frac {I_{\text{C}}}{I_{\text{B}}}},\\\alpha _{\text{F}}&={\frac {\beta _{\text{F}}}{1+\beta _{\text{F}}}}&\iff \beta _{\text{F}}&={\frac {\alpha _{\text{F}}}{1-\alpha _{\text{F}}}}.\end{aligned}}}

يُعدّ معامل بيتا مقياسًا مناسبًا لوصف أداء الترانزستور ثنائي القطب، ولكنه ليس خاصية فيزيائية أساسية للجهاز. يمكن اعتبار الترانزستورات ثنائية القطب أجهزةً مُتحكَّمًا بها بالجهد (حيث يُتحكَّم بتيار المُجمِّع أساسًا بواسطة جهد القاعدة-الباعث؛ ويمكن اعتبار تيار القاعدة عيبًا، ويُتحكَّم به بواسطة خصائص وصلة القاعدة-الباعث وإعادة التركيب في القاعدة). في العديد من التصاميم، يُفترض أن قيمة بيتا عالية بما يكفي بحيث يكون لتيار القاعدة تأثير ضئيل على الدائرة. في بعض الدوائر (دوائر التبديل عمومًا)، يُزوَّد تيار قاعدة كافٍ بحيث يسمح حتى أدنى قيمة لبيتا قد يمتلكها جهاز معين بتدفق تيار المُجمِّع المطلوب.

بناء

مقطع عرضي مبسط لترانزستور ثنائي القطب NPN مستوٍ

يتكون الترانزستور ثنائي القطبية (BJT) من ثلاث مناطق شبه موصلة ذات تطعيمات مختلفة: منطقة الباعث ، ومنطقة القاعدة ، ومنطقة المجمع . هذه المناطق هي، على التوالي، من النوع p ، والنوع n ، والنوع p في ترانزستور PNP، ومن النوع n ، والنوع p ، والنوع n في ترانزستور NPN. كل منطقة شبه موصلة متصلة بطرف، مُسمى بشكل مناسب: الباعث (E)، والقاعدة (B)، والمجمع (C).

تقع القاعدة فعليًا بين الباعث والمجمع ، وهي مصنوعة من مادة ذات مقاومة عالية ومطعمة بمستويات منخفضة. يحيط المجمع بمنطقة الباعث، مما يجعل من شبه المستحيل على الإلكترونات المحقونة في منطقة القاعدة أن تتسرب دون أن يتم تجميعها، وبالتالي تكون قيمة α الناتجة قريبة جدًا من الواحد، مما يُعطي الترانزستور قيمة β كبيرة. يُظهر المقطع العرضي لترانزستور ثنائي القطبية أن مساحة وصلة المجمع-القاعدة أكبر بكثير من مساحة وصلة الباعث-القاعدة.

يختلف الترانزستور ثنائي القطبية عن الترانزستورات الأخرى في كونه غير متناظر. وهذا يعني أن تبديل قطبي الجامع والباعث يُخرج الترانزستور من وضع التشغيل الأمامي النشط ويبدأ العمل في الوضع العكسي. ولأن البنية الداخلية للترانزستور مُحسَّنة عادةً للعمل في الوضع الأمامي، فإن تبديل قطبي الجامع والباعث يجعل قيمتي α و β في الوضع العكسي أصغر بكثير من قيمتيهما في الوضع الأمامي؛ وغالبًا ما تكون قيمة α في الوضع العكسي أقل من 0.5. ويعود عدم التناظر أساسًا إلى نسب التطعيم في الباعث والجامع. فالباعث مُطعَّم بكثافة عالية، بينما الجامع مُطعَّم بكثافة منخفضة، مما يسمح بتطبيق جهد انحياز عكسي كبير قبل انهيار وصلة الجامع-القاعدة. وتكون وصلة الجامع-القاعدة منحازة عكسيًا في التشغيل العادي. والسبب في تطعيم الباعث بكثافة عالية هو زيادة كفاءة حقن الباعث: أي نسبة حاملات الشحنة المحقونة من الباعث إلى تلك المحقونة من القاعدة. للحصول على كسب تيار عالٍ، يجب أن تأتي معظم حاملات الشحنة المحقونة في وصلة الباعث-القاعدة من الباعث.

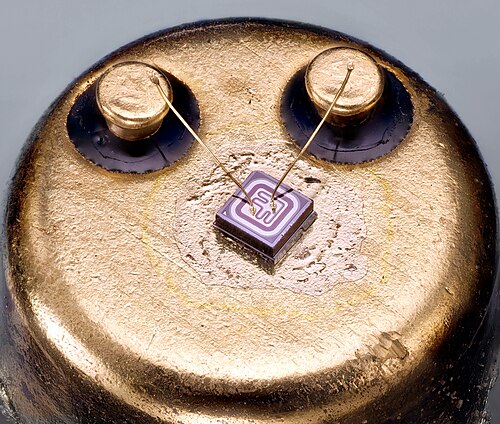

رقاقة ترانزستور NPN من نوع 2N2222: تُصنع مواد NPN على شكل طبقات، ويكون المُجمِّع في الأسفل. تربط أسلاك التوصيل المعدن الموجود على القاعدة بالطرف الأيسر، والباعث بالطرف الأيمن. ويتصل المُجمِّع بالعلبة بواسطة طرف خارجي ثالث.

يتم أحيانًا تصميم الترانزستورات ثنائية القطب "الجانبية" منخفضة الأداء المستخدمة في الدوائر المتكاملة ثنائية القطب و MOS بشكل متناظر، أي بدون فرق بين التشغيل الأمامي والخلفي.

تؤدي التغيرات الطفيفة في الجهد المطبق على طرفي القاعدة والباعث إلى تغير ملحوظ في التيار بين الباعث والمجمع . ويمكن استغلال هذه الظاهرة لتضخيم جهد أو تيار الدخل. يمكن اعتبار الترانزستورات ثنائية القطبية مصادر تيار يتم التحكم فيها بالجهد ، ولكن يُفضل وصفها بأنها مصادر تيار يتم التحكم فيها بالتيار، أو مضخمات تيار، نظرًا لانخفاض المعاوقة عند القاعدة.

كانت الترانزستورات الأولى تُصنع من الجرمانيوم، لكن معظم الترانزستورات ثنائية القطبية الحديثة تُصنع من السيليكون . كما تُصنع نسبة كبيرة منها الآن من زرنيخيد الغاليوم ، خاصةً للتطبيقات عالية السرعة جدًا (انظر الترانزستور ثنائي القطبية غير المتجانس، أدناه).

يُعد الترانزستور ثنائي القطب ذو الوصلة غير المتجانسة (HBT) نسخةً مطورةً من الترانزستور ثنائي القطب (BJT)، وهو قادر على معالجة إشارات ذات ترددات عالية جدًا تصل إلى عدة مئات من الجيغاهرتز . ويُستخدم بكثرة في الدوائر فائقة السرعة الحديثة، وخاصةً أنظمة الترددات الراديوية. [ 26 ] [ 27 ]

رمز الترانزستور ثنائي القطب NPN مع اتجاه تدفق التيار

يُعدّ كلٌّ من السيليكون-الجرمانيوم وألومنيوم-غاليوم أرسينيد من أكثر أنواع الترانزستورات ثنائية القطبية غير المتجانسة (HBTs) شيوعًا، مع إمكانية استخدام مجموعة واسعة من أشباه الموصلات في بنية HBT. وتُنمّى هياكل HBT عادةً بتقنيات الترسيب الطبقي مثل الترسيب الكيميائي للبخار العضوي المعدني (MOCVD) والترسيب الجزيئي الشعاعي (MBE) .

مناطق العمليات

نوع الوصلةالفولتية المطبقةانحياز الوصلةوضع
يكونقبل الميلاد
NPNهـ < ب < جـإلى الأماميعكسنشط للأمام
هـ < ب > جإلى الأمامإلى الأمامالتشبع
هـ > ب < جيعكسيعكسقطع
هـ > ب > جيعكسإلى الأمامعكسي النشاط
الشرطة الوطنية الفلبينيةهـ < ب < جـيعكسإلى الأمامعكسي النشاط
هـ < ب > جيعكسيعكسقطع
هـ > ب < جإلى الأمامإلى الأمامالتشبع
هـ > ب > جإلى الأماميعكسنشط للأمام

تحتوي الترانزستورات ثنائية القطب على أربع مناطق تشغيل متميزة، يتم تحديدها بواسطة انحيازات وصلة BJT: [ 28 ] [ 29 ]

نشط للأمام (أو ببساطة نشط )
يكون وصلة القاعدة-الباعث منحازة انحيازًا أماميًا، بينما تكون وصلة القاعدة-المجمع منحازة انحيازًا عكسيًا. تُصمَّم معظم الترانزستورات ثنائية القطبية لتحقيق أعلى كسب تيار للباعث المشترك، βF ، في وضع التشغيل الأمامي. في هذه الحالة، يكون تيار المجمع-الباعث متناسبًا تقريبًا مع تيار القاعدة، ولكنه أكبر منه بكثير عند تغيرات طفيفة في تيار القاعدة.
عكسي النشاط (أو معكوس النشاط أو معكوس )
بعكس ظروف الانحياز في منطقة التشغيل الأمامي، ينتقل الترانزستور ثنائي القطب إلى وضع التشغيل العكسي. في هذا الوضع، تتبادل منطقتا الباعث والمجمع الأدوار. ولأن معظم الترانزستورات ثنائية القطب مصممة لزيادة كسب التيار إلى أقصى حد في وضع التشغيل الأمامي، فإن معامل التضخيم βF في وضع التشغيل العكسي يكون أصغر بعدة مرات (2-3 مرات للترانزستور الجرمانيوم العادي). نادرًا ما يُستخدم هذا الوضع، وعادةً ما يُؤخذ في الاعتبار فقط في حالات الأمان من الأعطال وبعض أنواع المنطق ثنائي القطب . قد يكون جهد انهيار الانحياز العكسي للقاعدة أقل بعشر مرات في هذه المنطقة.
التشبع
عندما يكون كلا الوصلتين منحازتين انحيازًا أماميًا، يكون الترانزستور ثنائي القطبية في وضع التشبع، مما يُسهّل توصيل تيار عالٍ من الباعث إلى المُجمِّع (أو في الاتجاه المعاكس في حالة الترانزستور ثنائي القطبية من نوع NPN، حيث تتدفق حاملات الشحنة السالبة من الباعث إلى المُجمِّع). يتوافق هذا الوضع مع حالة "تشغيل" منطقية، أو مفتاح مغلق.
قطع
في حالة القطع، تتواجد ظروف انحياز معاكسة لظروف التشبع (انحياز عكسي لكلا الوصلتين). يكون التيار ضئيلاً للغاية، وهو ما يتوافق مع حالة "إيقاف" منطقية، أو مفتاح مفتوح.
خصائص الإدخال
خصائص الإخراج
خصائص الإدخال والإخراج لمضخم ترانزستور السيليكون ذي القاعدة المشتركة.

على الرغم من أن هذه المناطق محددة بوضوح عند تطبيق جهد كبير بما فيه الكفاية، إلا أنها تتداخل إلى حد ما عند تطبيق جهد صغير (أقل من بضع مئات من الميليفولتات). على سبيل المثال، في التكوين النموذجي للباعث المؤرض لترانزستور ثنائي القطبية من نوع NPN المستخدم كمفتاح سحب لأسفل في الدوائر المنطقية الرقمية، لا تتضمن حالة "الإيقاف" وصلة منحازة عكسيًا أبدًا لأن جهد القاعدة لا ينخفض ​​أبدًا عن الصفر؛ ومع ذلك، فإن الانحياز الأمامي قريب بما يكفي من الصفر بحيث لا يمر تيار تقريبًا، لذا يمكن اعتبار هذه النهاية من منطقة التشغيل الأمامي منطقة قطع.

ترانزستورات الوضع النشط في الدوائر

بنية واستخدام ترانزستور NPN؛ السهم وفقًا للمخطط

يوضح الرسم التخطيطي تمثيلًا تخطيطيًا لترانزستور NPN موصول بمصدرَي جهد. (ينطبق الوصف نفسه على ترانزستور PNP مع عكس اتجاه تدفق التيار والجهد المطبق). يتسبب هذا الجهد المطبق في انحياز الوصلة p-n السفلية انحيازًا أماميًا، مما يسمح بتدفق الإلكترونات من الباعث إلى القاعدة. في الوضع النشط، يتسبب المجال الكهربائي الموجود بين القاعدة والمجمع (الناتج عن VCE ) في عبور غالبية هذه الإلكترونات الوصلة p-n العلوية إلى المجمع لتكوين تيار المجمع I<sub> C </sub> . أما الإلكترونات المتبقية فتتحد مع الفجوات، وهي حاملات الشحنة الرئيسية في القاعدة، مما يُشكل تيارًا عبر وصلة القاعدة لتكوين تيار القاعدة I<sub> B</sub> . كما هو موضح في الرسم التخطيطي، فإن تيار الباعث I <sub> E </sub> هو تيار الترانزستور الكلي، وهو مجموع تيارات الأطراف الأخرى (أي I<sub> E </sub> = I<sub> B</sub> + I<sub> C</sub> ).

في الرسم التخطيطي، تشير الأسهم التي تمثل التيار إلى اتجاه التيار التقليدي  ، بينما يكون تدفق الإلكترونات في الاتجاه المعاكس للأسهم لأن الإلكترونات تحمل شحنة كهربائية سالبة . في الوضع النشط، تُسمى نسبة تيار المُجمِّع إلى تيار القاعدة بكسب التيار المستمر . عادةً ما يكون هذا الكسب 100 أو أكثر، ولكن تصميمات الدوائر المتينة لا تعتمد على القيمة الدقيقة (انظر على سبيل المثال مُضخِّم العمليات ). تُعرف قيمة هذا الكسب لإشارات التيار المستمر بـحFE{\displaystyle h_{\text{FE}}}وتُعرف قيمة هذا الكسب للإشارات الصغيرة باسمحfe{\displaystyle h_{\text{fe}}}أي عندما يحدث تغيير طفيف في التيارات، ويمر وقت كافٍ حتى تصل الحالة الجديدة إلى حالة مستقرةحfe{\displaystyle h_{\text{fe}}}هي نسبة التغير في تيار المجمع إلى التغير في تيار القاعدة. الرمزβ{\displaystyle \beta }يستخدم لكليهماحFE{\displaystyle h_{\text{FE}}}وحfe{\displaystyle h_{\text{fe}}}[ 22 ] : 62-66

يرتبط تيار الباعث بـVيكون{\displaystyle V_{\text{BE}}}بشكل أُسّي. عند درجة حرارة الغرفة ، يزداد فيVيكون{\displaystyle V_{\text{BE}}}يؤدي زيادة التيار بمقدار 60 مللي فولت تقريبًا  إلى زيادة تيار الباعث بمقدار 10 أضعاف. ولأن تيار القاعدة يتناسب تقريبًا مع تيارات المجمع والباعث، فإنها تتغير بنفس الطريقة.

النظرية والنمذجة

مخطط نطاقات الطاقة لترانزستور NPN في حالة التوازن

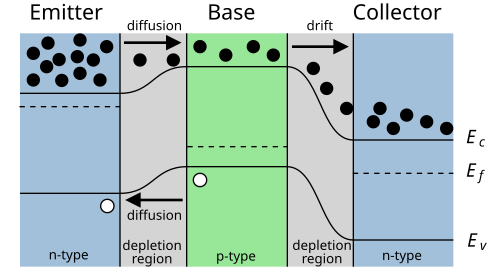

مخطط نطاقات ترانزستور NPN في الوضع النشط، يوضح حقن الإلكترونات من الباعث إلى القاعدة، وتجاوزها إلى المجمع

يمكن اعتبار الترانزستور ثنائي القطبية (BJT) بمثابة ثنائيين (وصلات p-n) يشتركان في منطقة مشتركة تسمح بمرور حاملات الشحنة الأقلية. يعمل ترانزستور PNP ثنائي القطبية كثنائيين يشتركان في منطقة كاثود من النوع N، بينما يعمل ترانزستور NPN كثنائيين يشتركان في منطقة أنود من النوع P. توصيل ثنائيين بأسلاك لا يُنتج ترانزستورًا ثنائي القطبية، لأن حاملات الشحنة الأقلية لن تتمكن من الانتقال من وصلة p-n إلى الأخرى عبر السلك.

يعمل كلا نوعي الترانزستور ثنائي القطبية (BJT) عن طريق السماح لتيار صغير مُدخل إلى القاعدة بالتحكم في خرج مُضخّم من المُجمّع. والنتيجة هي أن الترانزستور ثنائي القطبية يُشكّل مفتاحًا جيدًا يتم التحكم فيه بواسطة مدخل القاعدة. كما يُعدّ مُضخّمًا جيدًا، حيث يُمكنه مُضاعفة إشارة دخل ضعيفة إلى حوالي 100 ضعف قوتها الأصلية. تُستخدم شبكات الترانزستورات ثنائية القطبية لصنع مُضخّمات قوية ذات تطبيقات مُتعددة.

في المناقشة أدناه، ينصب التركيز على الترانزستور ثنائي القطبية من نوع NPN. في ما يسمى بالوضع النشط، يكون جهد القاعدة-الباعثVيكون{\displaystyle V_{\text{BE}}}والجهد بين الجامع والقاعدةVسي بي{\displaystyle V_{\text{CB}}}تكون هذه الشحنات موجبة، حيث تُؤدي إلى انحياز أمامي لوصلة الباعث-القاعدة وانحياز عكسي لوصلة المُجمِّع-القاعدة. في هذا الوضع، تُحقن الإلكترونات من منطقة الباعث من النوع n المنحازة أمامياً إلى القاعدة من النوع p، حيث تنتشر كحاملات شحنة ثانوية إلى المُجمِّع من النوع n المنحاز عكسياً، ثم تُجرفها المجال الكهربائي في وصلة المُجمِّع-القاعدة المنحازة عكسياً.

للاطلاع على مثال توضيحي للانحياز الأمامي والعكسي، انظر إلى ثنائيات أشباه الموصلات .

نماذج الإشارات الكبيرة

في عام 1954، قدم جويل جيمس إيبرز وجون إل مول نموذجهما الرياضي لتيارات الترانزستور: [ 30 ]

نموذج إيبرز-مول

نموذج إيبرز مول لترانزستور NPN. [ 31 ] I B و I C و I E هي تيارات القاعدة والمجمع والباعث؛ I CD و I ED هما تيارات ثنائي المجمع والباعث؛ α F و α R هما كسب التيار الأمامي والعكسي للقاعدة المشتركة.
نموذج إيبرز مول لترانزستور PNP
نموذج إيبرز - مول التقريبي لترانزستور NPN في وضع التشغيل الأمامي. يتم تحيز ثنائي الجامع عكسيًا، لذا فإن تيار الجامع ( I<sub> CD </sub>) يكاد يكون معدومًا. يُسحب معظم تيار ثنائي الباعث ( α<sub> F </sub> يقارب 1) من الجامع، مما يوفر تضخيمًا لتيار القاعدة.

يتم تمثيل تيارات الباعث والمجمع المستمر في الوضع النشط بشكل جيد من خلال تقريب نموذج إيبرز-مول:

أناهـ=أناES(هـVيكونVتي-1)أناج=αFأناهـأناب=(1-αF)أناهـ{\displaystyle {\begin{aligned}I_{\text{E}}&=I_{\text{ES}}\left(e^{\frac {V_{\text{BE}}}{V_{\text{T}}}}-1\right)\\I_{\text{C}}&=\alpha _{\text{F}}I_{\text{E}}\\I_{\text{B}}&=\left(1-\alpha _{\text{F}}\right)I_{\text{E}}\end{aligned}}}

ينتج التيار الداخلي الأساسي بشكل رئيسي عن الانتشار (انظر قانون فيك ) و

جن(قاعدة)=1دبليوqدننبoهـVإي بيVتي{\displaystyle J_{n\,({\text{base}})}={\frac {1}{W}}qD_{n}n_{bo}e^{\frac {V_{\text{EB}}}{V_{\text{T}}}}}

أين

  • Vتي{\displaystyle V_{\text{T}}}الجهد الحراريكتي/q{\displaystyle kT/q}(حوالي 26  ملي فولت عند 300  كلفن ≈ درجة حرارة الغرفة).
  • أناهـ{\displaystyle I_{\text{E}}}تيار الباعث
  • أناج{\displaystyle I_{\text{C}}}تيار المجمع
  • αF{\displaystyle \alpha _{\text{F}}}هو كسب التيار الأمامي المشترك للدائرة القصيرة (0.98 إلى 0.998)
  • أناES{\displaystyle I_{\text{ES}}}يمثل تيار التشبع العكسي لثنائي القاعدة-الباعث (في حدود 10−15 إلى 10−12 أمبير )
  • Vيكون{\displaystyle V_{\text{BE}}}هو جهد القاعدة-الباعث
  • دن{\displaystyle D_{n}}يمثل ثابت الانتشار للإلكترونات في القاعدة من النوع p
  • W هو عرض القاعدة

الα{\displaystyle \alpha }وإلى الأمامβ{\displaystyle \beta }المعايير كما هو موضح سابقًا. عكسβ{\displaystyle \beta }يتم تضمينها أحيانًا في النموذج.

تُعطى أدناه معادلات إيبرز - مول غير التقريبية المستخدمة لوصف التيارات الثلاثة في أي منطقة تشغيل. وتستند هذه المعادلات إلى نموذج النقل لترانزستور ثنائي القطب. [ 32 ]

أناج=أناS[(هـVيكونVتي-هـVقبل الميلادVتي)-1βR(هـVقبل الميلادVتي-1)]أناب=أناS[1βF(هـVيكونVتي-1)+1βR(هـVقبل الميلادVتي-1)]أناهـ=أناS[(هـVيكونVتي-هـVقبل الميلادVتي)+1βF(هـVيكونVتي-1)]{\displaystyle {\begin{aligned}i_{\text{C}}&=I_{\text{S}}\left[\left(e^{\frac {V_{\text{BE}}}{V_{\text{T}}}}-e^{\frac {V_{\text{BC}}}{V_{\text{T}}}}\right)-{\frac {1}{\beta _{\text{R}}}}\left(e^{\frac {V_{\text{BC}}}{V_{\text{T}}}}-1\right)\right]\\i_{\text{B}}&=I_{\text{S}}\left[{\frac {1}{\beta _{\text{F}}}}\left(e^{\frac {V_{\text{BE}}}{V_{\text{T}}}}-1\right)+{\frac {1}{\beta _{\text{R}}}}\left(e^{\frac {V_{\text{BC}}}{V_{\text{T}}}}-1\right)\right]\\i_{\text{E}}&=I_{\text{S}}\left[\left(e^{\frac {V_{\text{BE}}}{V_{\text{T}}}}-e^{\frac {V_{\text{BC}}}{V_{\text{T}}}}\right)+{\frac {1}{\beta _{\text{F}}}}\left(e^{\frac {V_{\text{BE}}}{V_{\text{T}}}}-1\right)\right]\end{aligned}}}

أين

  • أناج{\displaystyle i_{\text{C}}}تيار المجمع
  • أناب{\displaystyle i_{\text{B}}}التيار الأساسي
  • أناهـ{\displaystyle i_{\text{E}}}تيار الباعث
  • βF{\displaystyle \beta _{\text{F}}}يمثل كسب التيار الأمامي للباعث المشترك (من 20 إلى 500)
  • βR{\displaystyle \beta _{\text{R}}}هو كسب التيار العكسي للباعث المشترك (من 0 إلى 20)
  • أناS{\displaystyle I_{\text{S}}}وهو تيار التشبع العكسي (في حدود 10−15 إلى 10−12 أمبير )
  • Vتي{\displaystyle V_{\text{T}}}وهو الجهد الحراري (حوالي 26  ملي فولت عند 300 كلفن ≈ درجة حرارة الغرفة).
  • Vيكون{\displaystyle V_{\text{BE}}}هو جهد القاعدة-الباعث
  • Vقبل الميلاد{\displaystyle V_{\text{BC}}}هو جهد القاعدة-المجمع
تعديل عرض القاعدة
أعلى: عرض قاعدة الترانزستور NPN للحصول على انحياز عكسي منخفض بين المُجمِّع والقاعدة؛ أسفل: عرض قاعدة الترانزستور NPN أضيق للحصول على انحياز عكسي كبير بين المُجمِّع والقاعدة. المناطق المظللة هي مناطق مستنفدة .

عندما يكون جهد القاعدة-المجمع (Vسي بي=Vعلامة CE-Vيكون{\displaystyle V_{\text{CB}}=V_{\text{CE}}-V_{\text{BE}}}مع تغير الجهد، يتغير حجم منطقة استنزاف القاعدة-المجمع. فعلى سبيل المثال، تؤدي زيادة جهد القاعدة-المجمع إلى زيادة الانحياز العكسي عبر وصلة القاعدة-المجمع، مما يزيد من عرض منطقة استنزاف القاعدة-المجمع، ويقلل من عرض القاعدة. ويُطلق على هذا التغير في عرض القاعدة غالبًا اسم تأثير إيرلي نسبةً إلى مكتشفه جيمس إم. إيرلي .

يؤدي تضييق عرض القاعدة إلى نتيجتين:

  • هناك فرصة أقل لإعادة التركيب داخل المنطقة الأساسية "الأصغر".
  • يزداد تدرج الشحنة عبر القاعدة، وبالتالي يزداد تيار حاملات الشحنة الأقلية المحقونة عبر وصلة الباعث.

كلا العاملين يزيدان من تيار المجمع أو "تيار الخرج" للترانزستور استجابة لزيادة جهد المجمع-القاعدة.

اختراق

عندما يصل جهد القاعدة-المجمع إلى قيمة معينة (خاصة بالجهاز)، تلتقي حدود منطقة استنزاف القاعدة-المجمع بحدود منطقة استنزاف القاعدة-الباعث. في هذه الحالة، يفقد الترانزستور فعليًا قاعدته، وبالتالي يفقد الجهاز كل كسبه.

نموذج التحكم في الشحنة غوميل-بون

يُعد نموذج غوميل-بون [ 33 ] نموذجًا تفصيليًا للتحكم في الشحنة لديناميكيات الترانزستور ثنائي القطبية، وقد تم اعتماده وتطويره من قبل باحثين آخرين لشرح ديناميكيات الترانزستور بتفصيل أكبر من النماذج القائمة على الأطراف عادةً. [ 34 ] يتضمن هذا النموذج أيضًا اعتماد الترانزستورβ{\displaystyle \beta }-القيم على مستويات التيار المستمر في الترانزستور، والتي يُفترض أنها مستقلة عن التيار في نموذج إيبرز-مول. [ 35 ]

نماذج الإشارات الصغيرة

نموذج باي الهجين

نموذج باي الهجين

يُعدّ نموذج باي الهجين نموذجًا شائعًا للدوائر الكهربائية ، ويُستخدم لتحليل سلوك الإشارات الصغيرة والتيار المتردد في الترانزستورات ثنائية القطبية وترانزستورات تأثير المجال . ويُعرف أحيانًا بنموذج جياكوليتو نسبةً إلى إل جيه جياكوليتو الذي قدّمه عام 1969. يتميّز هذا النموذج بدقة عالية في دوائر الترددات المنخفضة، ويمكن تكييفه بسهولة مع دوائر الترددات العالية بإضافة سعات مناسبة بين الأقطاب الكهربائية وعناصر طفيلية أخرى.

نموذج المعاملات h

نموذج معلمات h المعمم لترانزستور ثنائي القطبية NPN. استبدل x بـ e أو b أو c لطوبولوجيات CE و CB و CC على التوالي.

يُعدّ نموذج المعامل h ، المعروف أيضًا بالنموذج الهجين المكافئ، نموذجًا شائع الاستخدام لتحليل دوائر الترانزستور ثنائي القطبية (BJT). وهو يرتبط ارتباطًا وثيقًا بنموذج باي الهجين ونموذج المنفذين ذي المعامل y ، ولكنه يستخدم تيار الدخل وجهد الخرج كمتغيرات مستقلة، بدلًا من جهدي الدخل والخرج. تُناسب هذه الشبكة ثنائية المنافذ الترانزستورات ثنائية القطبية بشكل خاص، إذ تُسهّل تحليل سلوك الدائرة، ويمكن استخدامها لتطوير نماذج أكثر دقة. كما هو موضح، يُمثّل الرمز x في النموذج طرفًا مختلفًا من أطراف الترانزستور ثنائي القطبية، وذلك تبعًا للطوبولوجيا المستخدمة. في وضع الباعث المشترك، تأخذ الرموز المختلفة القيم المحددة التالية:

  • المبنى رقم 1، القاعدة
  • المحطة 2، المجمع
  • الطرفية 3 (المشتركة)، باعث؛ مما يجعل x هو e
  • التيار الأساسي ( i <sub> b </sub> )
  • تيار المجمع ( ic )
  • V in ، جهد القاعدة إلى الباعث ( V BE )
  • V o ، جهد الجامع إلى الباعث ( V CE )

ويتم إعطاء معاملات h كما يلي:

  • h ix = h ie بالنسبة لتكوين الباعث المشترك، فإن مقاومة الإدخال للترانزستور (المقابلة لمقاومة القاعدة r pi ).
  • h <sub>rx</sub> = h <sub> re</sub> ، وهي علاقة نقل عكسية ، تمثل اعتماد منحنى I<sub> B</sub> V <sub>BE</sub> للترانزستور (المدخل) على قيمة V<sub> CE </sub> (المخرج) . عادةً ما تكون هذه القيمة صغيرة جدًا، وغالبًا ما يتم إهمالها (بافتراض أنها تساوي صفرًا) عند التيار المستمر.
  • h fx = h fe ، وهو كسب التيار الأمامي للترانزستور، ويُكتب أحيانًا h 21. هذه المعلمة، التي تُكتب بحروف صغيرة "fe" للدلالة على كسب الإشارة الصغيرة (AC)، أو بحروف كبيرة "FE" (يُشار إليها بـ h FE ) للدلالة على كسب الإشارة الكبيرة أو كسب التيار المستمر ( β DC أو غالبًا β فقط )، هي إحدى المعلمات الرئيسية في جداول البيانات، ويمكن تحديدها لتيار وجهد جامع نموذجيين أو رسمها كدالة لتيار الجامع. انظر أدناه.
  • h <sub>ox</sub> = 1/ h<sub> oe</sub> ، وهي معاوقة خرج الترانزستور. عادةً ما يُمثل المعامل h <sub>oe</sub> مُعامل السماحية لخرج الترانزستور ثنائي القطب، ويجب عكسه لتحويله إلى معاوقة.

كما هو موضح، تحمل معاملات h رموزًا سفلية صغيرة، مما يدل على ظروف أو تحليلات التيار المتردد. أما في ظروف التيار المستمر، فتُحدد هذه المعاملات بأحرف كبيرة. في بنية الباعث المشترك، يُستخدم عادةً نموذج تقريبي لمعاملات h، مما يُبسط تحليل الدائرة. ولذلك، يتم إهمال المعاملين hoe و hre (أي يتم ضبطهما على اللانهاية والصفر على التوالي). يُناسب نموذج معاملات h الموضح تحليل الإشارات الصغيرة منخفضة التردد. أما في تحليلات الترددات العالية، فيجب إضافة السعات بين الأقطاب الكهربائية ، والتي تُعد مهمة عند الترددات العالية.

أصل كلمة h FE

يشير الحرف h إلى كونه مُعاملًا من مُعاملات h، وهي مجموعة من المُعاملات التي سُميت نسبةً إلى أصلها في نموذج دائرة مكافئة هجينة ( انظر أعلاه). وكما هو الحال مع جميع مُعاملات h، فإن اختيار الأحرف الصغيرة أو الكبيرة للأحرف التي تلي الحرف "h" له دلالة؛ فالأحرف الصغيرة تدل على مُعاملات "الإشارة الصغيرة"، أي ميل العلاقة المُحددة؛ بينما تدل الأحرف الكبيرة على قيم "الإشارة الكبيرة" أو قيم التيار المُستمر ، أي نسبة الفولتية أو التيارات. في حالة مُعامل h FE المُستخدم بكثرة :

  • F مشتقة من F لتضخيم التيار الأمامي، وتسمى أيضًا كسب التيار.
  • يشير الحرف E إلى الترانزستور الذي يعمل في تكوين باعث مشترك (CE).

يشير hFE (أو hFE) إلى تيار المُجمِّع (الكلي؛ تيار مستمر) مقسومًا على تيار القاعدة، وهو قيمة بلا أبعاد. وهو مُعامل يتغير نوعًا ما بتغير تيار المُجمِّع، ولكنه غالبًا ما يُقارب كقيمة ثابتة؛ ويُحدد عادةً عند تيار وجهد نموذجيين للمُجمِّع، أو يُرسم بيانيًا كدالة لتيار المُجمِّع.

لو لم يتم استخدام الأحرف الكبيرة في الرمز السفلي، أي إذا تم كتابتها hfe ، فإن المعلمة تشير إلى كسب التيار للإشارة الصغيرة ( AC )، أي ميل الرسم البياني لتيار المجمع مقابل تيار القاعدة عند نقطة معينة، والذي غالبًا ما يكون قريبًا من قيمة hFE ما لم يكن تردد الاختبار عاليًا.

نماذج الصناعة

يُستخدم نموذج Gummel–Poon SPICE بشكل شائع، ولكنه يعاني من عدة قيود. فعلى سبيل المثال، لا يُغطي نموذج SGP (SPICE Gummel–Poon) انهيار القاعدة-الباعث العكسي، ولا التأثيرات الحرارية (التسخين الذاتي) أو شبه التشبع. [ 36 ] وقد تمّت معالجة هذه القيود في نماذج أكثر تطورًا، إما أنها تُركّز على حالات تطبيق مُحدّدة (Mextram، HICUM، Modella) أو أنها مُصمّمة للاستخدام العام (VBIC). [ 37 ] [ 38 ] [ 39 ] [ 40 ]

اصطلاحات الاتجاه الحالية

بحسب الاصطلاح، يُشار إلى اتجاه التيار في المخططات بالاتجاه الذي تتحرك فيه الشحنة الموجبة. يُسمى هذا التيار بالتيار الاصطلاحي . مع ذلك، في الواقع، يكون التيار في الموصلات المعدنية ناتجًا عن تدفق الإلكترونات. ولأن الإلكترونات تحمل شحنة سالبة ، فإنها تتحرك في الاتجاه المعاكس للتيار الاصطلاحي. من جهة أخرى، داخل الترانزستور ثنائي القطب، يمكن أن يتكون التيار من فجوات موجبة الشحنة وإلكترونات سالبة الشحنة. في هذه المقالة، تُعرض أسهم التيار في الاتجاه الاصطلاحي، لكن تسميات حركة الفجوات والإلكترونات تُظهر اتجاهها الفعلي داخل الترانزستور.

اتجاه السهم

يشير السهم الموجود على رمز الترانزستورات ثنائية القطب إلى وصلة p-n بين القاعدة والباعث ويشير إلى الاتجاه الذي يسير فيه التيار التقليدي .

التطبيقات

لا يزال الترانزستور ثنائي القطبية (BJT) جهازًا يتفوق في بعض التطبيقات، مثل تصميم الدوائر المنفصلة، ​​وذلك بسبب التشكيلة الواسعة جدًا من أنواع الترانزستور ثنائي القطبية المتاحة، وبسبب ناقلية التحويل العالية ومقاومة الإخراج مقارنة بترانزستورات MOSFET .

يُعد الترانزستور ثنائي القطبية (BJT) أيضًا الخيار الأمثل للدوائر التناظرية المتطلبة، وخاصة لتطبيقات الترددات العالية جدًا ، مثل دوائر الترددات الراديوية للأنظمة اللاسلكية.

منطق رقمي عالي السرعة

تستخدم الدوائر المنطقية المقترنة بالباعث (ECL) الترانزستورات ثنائية القطبية (BJTs).

يمكن دمج الترانزستورات ثنائية القطب مع MOSFETs في دائرة متكاملة باستخدام عملية تصنيع رقائق BiCMOS لإنشاء دوائر تستفيد من نقاط قوة التطبيق لكلا نوعي الترانزستور.

مكبرات الصوت

كان أحد أبرز الاستخدامات المبكرة للترانزستور في المنتجات الاستهلاكية، مثل راديو الترانزستور الذي بدأ إنتاجه عام ١٩٥٤. وقد ساهم استخدام الترانزستور في أجهزة الراديو المحمولة في انطلاقة شركة يابانية صغيرة تُدعى طوكيو تسوشين كوجيو (Tokyo Tsushin Kogyo KK) نحو الشهرة، وذلك بفضل راديو الترانزستور TR-55 الذي يحمل الاسم الذي سرعان ما غيرته الشركة ليصبح سوني . أما جهاز سوني TR-63 اللاحق صغير الحجم، بالإضافة إلى العديد من الطرازات الأكبر حجماً من شركات مصنعة أخرى، فقد رسّخ مكانة الترانزستور والإلكترونيات المصغرة كعنصر أساسي في سوق الأجهزة الاستهلاكية المحمولة الجديدة لعقود قادمة.

تُحدد معلمات الترانزستور α و β كسب التيار في الترانزستور ثنائي القطبية (BJT). هذا الكسب هو ما يسمح باستخدام الترانزستورات ثنائية القطبية كعناصر أساسية في بناء المضخمات الإلكترونية. أما أنواع مضخمات الترانزستور ثنائي القطبية الرئيسية فهي:

مجسات درجة الحرارة

نظراً لاعتماد جهد وصلة القاعدة-الباعث المنحازة أمامياً على درجة الحرارة والتيار المعروفين، يمكن استخدام الترانزستور ثنائي القطبية لقياس درجة الحرارة عن طريق طرح جهدين عند تيارين مختلفين بنسبة معروفة. [ 42 ]

محولات لوغاريتمية

بما أن جهد القاعدة-الباعث يتناسب مع لوغاريتم تيار القاعدة-الباعث وتيار المجمع-الباعث، يمكن استخدام الترانزستور ثنائي القطبية (BJT) لحساب اللوغاريتمات ومضاداتها. يمكن للثنائي أيضًا أداء هذه الوظائف غير الخطية، لكن الترانزستور يوفر مرونة أكبر في الدوائر.

مولدات نبضات الانهيار الجليدي

قد تُصنع الترانزستورات عمدًا بجهد انهيار بين الجامع والباعث أقل من جهد الانهيار بين الجامع والقاعدة. عند تطبيق انحياز عكسي على وصلة الباعث-القاعدة، يُمكن الحفاظ على جهد الجامع-الباعث عند جهد أقل بقليل من جهد الانهيار. بمجرد السماح لجهد القاعدة بالارتفاع، وتدفق التيار، يحدث انهيار جليدي ، ويؤدي التأين التصادمي في منطقة استنزاف الجامع-القاعدة إلى إغراق القاعدة بسرعة بحاملات الشحنة، مما يُشغل الترانزستور بالكامل. طالما كانت النبضات قصيرة وغير متكررة بما يكفي لعدم إتلاف الجهاز، يُمكن استخدام هذه الظاهرة لإنشاء حواف هبوط حادة للغاية.

تم تصنيع أجهزة ترانزستور الانهيار الجليدي الخاصة لهذا التطبيق.

انظر أيضاً

ملحوظات

  1. انظر إلى ترانزستور نقطة التلامس لمعرفة الأصل التاريخي لهذه الأسماء.
  2. تحتوي بعض المعادن، مثل الألومنيوم، على نطاقات ثقوب كبيرة. [ 41 ]

مراجع

  1. "1947: اختراع ترانزستور التلامس النقطي" . متحف تاريخ الحاسوب . تم الاطلاع عليه بتاريخ 10 أغسطس 2016 .
  2. "1948: ابتكار ترانزستور الوصلة" . متحف تاريخ الحاسوب . تم الاطلاع عليه بتاريخ 10 أغسطس 2016 .
  3. دراسة الحالة الثالثة – ظهور الحالة الصلبة مؤرشفة في 27 سبتمبر 2007، في Wayback Machine (PDF)
  4. "متحف الترانزستور، معرض صور الترانزستور التاريخي، مختبرات بيل من النوع M1752" .
  5. موريس، بيتر روبن (1990). "4.2". تاريخ صناعة أشباه الموصلات العالمية . سلسلة تاريخ التكنولوجيا 12، معهد مهندسي الكهرباء والإلكترونيات. لندن: بيتر بيرغرينوس المحدودة. ص 29. ISBN  978-0-86341-227-1.
  6. "معرض صور متحف الترانزستور RCA TA153" . تم الاطلاع عليه بتاريخ 10 أغسطس 2016 .
  7. دليل ترانزستور التبديل عالي السرعة (الطبعة الثانية ). موتورولا. 1963. ص 17.  .
  8. جاك وارد (2015). "ترانزستورات الجرمانيوم التاريخية من سبراغ" (ملف PDF) . ص 7.
  9. جاك وارد (2015). "ترانزستورات الجرمانيوم التاريخية من شركة سبراغ" (ملف PDF) . ص 9.
  10. متحف الترانزستور، معرض صور الترانزستور التاريخي، ويسترن إلكتريك 3N22 .
  11. موبين، جيه تي (1957). "ترانزستور القدرة رباعي الأقطاب". معاملات معهد مهندسي الكهرباء والإلكترونيات للأجهزة الإلكترونية . 4 (1): 1-5 . رمز Bibcode : 1957ITED....4....1M . doi : 10.1109/T-ED.1957.14192 . S2CID 51668235 .
  12. "معرض صور متحف الترانزستور، ترانزستور فيلكو A01 ذو حاجز سطحي من الجرمانيوم" . تم الاطلاع عليه بتاريخ 10 أغسطس 2016 .
  13. "معرض صور متحف الترانزستور: ترانزستور حاجز سطح الجرمانيوم" . تم الاطلاع عليه بتاريخ 10 أغسطس 2016 .
  14. برار، ب.؛ سوليفان، ج. ج.؛ أسبيك، ب. م. (2001). "ترانزستورات هيرب ثنائية القطب". معاملات IEEE للأجهزة الإلكترونية . 48 (11): 2473-2476 . Bibcode : 2001ITED...48.2473B . doi : 10.1109/16.960370 .
  15. بوليس، دبليو إم؛ رونيان، دبليو آر (1967). "تأثير تغيرات الحركة وعمر الإلكترونات على تأثيرات مجال الانجراف في أجهزة وصلات السيليكون". معاملات IEEE لأجهزة الإلكترون . 14 (2): 75-81 . Bibcode : 1967ITED...14...75B . doi : 10.1109/T-ED.1967.15902 .
  16. "معرض صور متحف الترانزستور، نموذج أولي لترانزستور الجرمانيوم السيليكوني ذي القاعدة المنتشرة من مختبرات بيل" . تم الاطلاع عليه بتاريخ 10 أغسطس 2016 .
  17. إلمر أ. وولف. "ترانزستورات ميزا الجرمانيوم" .
  18. "أشباه الموصلات ذات البنية الميزا: مقدمة" .
  19. "معرض صور متحف الترانزستور: ترانزستور فيرتشايلد 2N1613 السيليكوني المستوي المبكر" . تم الاطلاع عليه بتاريخ 10 أغسطس 2016 .
  20. "1960: عملية الترسيب الطبقي تعزز أداء الترانزستور" . متحف تاريخ الحاسوب . تم الاطلاع عليه في 22 يونيو 2023 .
  21. تشينمينغ كالفن هو (2010). أجهزة أشباه الموصلات الحديثة للدوائر المتكاملة .
  22. 1 2 3 4 هورويتز، بول ؛ هيل، وينفيلد (1989). فن الإلكترونيات ( الطبعة الثانية). مطبعة جامعة كامبريدج. ISBN  978-0-521-37095-0تم الاطلاع عليه بتاريخ 22 يونيو 2023 .
  23. ليو، جوين جي؛ يوان، جيان إس. (1998). فيزياء ومحاكاة أجهزة أشباه الموصلات . سبرينغر. ISBN 978-0-306-45724-1.
  24. جنرال إلكتريك (1962). دليل الترانزستور ( الطبعة السادسة). ص 12. رمز المرجع : 1964trma.book.....C .  إذا تم استخدام مبدأ حياد الشحنة الفضائية في تحليل الترانزستور، فمن الواضح أن تيار المجمع يُتحكم فيه بواسطة الشحنة الموجبة (تركيز الفجوات) في منطقة القاعدة. ... عند استخدام الترانزستور بترددات أعلى، يكون القيد الأساسي هو الوقت الذي تستغرقه حاملات الشحنة للانتشار عبر منطقة القاعدة... (نفس الشيء في الطبعتين الرابعة والخامسة).
  25. أنتونيتي، باولو؛ ماسوبريو، جوزيبي (1993). نمذجة أجهزة أشباه الموصلات باستخدام سبايس . ماكجرو هيل بروفيشنال. ISBN 978-0-07-134955-0.
  26. مورغان، د. ف.؛ ويليامز، روبن هـ.، محرران. (1991). فيزياء وتكنولوجيا أجهزة الوصلات غير المتجانسة . لندن: معهد المهندسين الكهربائيين (بيتر بيرغرينوس المحدودة). ISBN 978-0-86341-204-2.
  27. آشبرن، بيتر (2003). ترانزستورات ثنائية القطب ذات وصلة غير متجانسة من السيليكون والجرمانيوم . نيويورك: وايلي. الفصل 10. ISBN 978-0-470-84838-8.
  28. جيمبلوم. "الترانزستورات: أوضاع التشغيل" . سبارك فان للإلكترونيات . تم الاطلاع عليه في 22 يونيو 2023 .
  29. "ملخص المحاضرة 18: ترانزستور الوصلة ثنائية القطب (II) - أنظمة التشغيل" (ملف PDF) . ربيع 2007. تم الاطلاع عليه في 22 يونيو 2023 .
  30. إيبرز، ج.؛ مول، ج. (1954). "سلوك الإشارة الكبيرة لترانزستورات الوصلة". وقائع معهد مهندسي الراديو . 42 (12): 1761-1772 . رمز Bibcode : 1954PIRE...42.1761E . doi : 10.1109/jrproc.1954.274797 . S2CID 51672011 .
  31. سيدرا، عادل س.؛ سميث، كينيث س. (1987). الدوائر الإلكترونية الدقيقة ( الطبعة الثانية). هولت، راينهارت، ووينستون. ص 903. ISBN   978-0-03-007328-1.
  32. سيدرا، أ.س.؛ سميث، ك.س. (2004). الدوائر الإلكترونية الدقيقة ( الطبعة الخامسة). نيويورك: أكسفورد. المعادلات 4.103–4.110، ص 305. ISBN  978-0-19-514251-8.
  33. غوميل، إتش كيه؛ بون، إتش سي (1970). "نموذج متكامل للتحكم في الشحنة للترانزستورات ثنائية القطب". مجلة بيل سيستم التقنية . 49 (5): 827-852 . رمز Bibcode : 1970BSTJ...49..827G . doi : 10.1002/j.1538-7305.1970.tb01803.x .
  34. "ترانزستورات الوصلة ثنائية القطب" . مؤرشف من الأصل في 7 فبراير 2009. تم الاطلاع عليه في 10 أغسطس 2016 .
  35. ↑ أ. س. سيدرا؛ ك. س . سميث (2004). الدوائر الإلكترونية الدقيقة ( الطبعة الخامسة). نيويورك: أكسفورد. ص 509. ISBN   978-0-19-514251-8.
  36. "وصف VBIC وتفاصيل الاشتقاق" (ملف PDF) . دليل المصمم .
  37. "محاكي الدوائر التناظرية SmartSpice" (ملف PDF) . سيلفاكو. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 5 مارس 2016. تم الاطلاع عليه بتاريخ 15 يناير 2015 .
  38. جينادي جيلدنبلات، محرر (2010). النمذجة المُدمجة: المبادئ والتقنيات والتطبيقات . سبرينغر ساينس آند بيزنس ميديا. الجزء الثاني: النماذج المُدمجة لترانزستورات الوصلة ثنائية القطب، الصفحات 167-267، يُغطي Mextram وHiCuM بتفصيلٍ دقيق. ISBN  978-90-481-8614-3.
  39. شروتر، مايكل (2010). نمذجة الترانزستور ثنائي القطب الهرمي المضغوط باستخدام برنامج Hicum . دار النشر العالمية. رقم ISBN 978-981-4273-21-3.
  40. "نماذج مُدمجة للترانزستورات ثنائية القطب، بيركنر" (ملف PDF) . مؤرشف من الأصل (ملف PDF) بتاريخ 16 يناير 2015. تم الاطلاع عليه بتاريخ 16 يناير 2015 .
  41. آش كروفت؛ ميرمين (1976). فيزياء الحالة الصلبة ( الطبعة الأولى). هولت، راينهارت، ووينستون. الصفحات 299-302 . ISBN   978-0030839931.
  42. "مستشعرات درجة الحرارة المتكاملة تحدد النقاط الساخنة" . analog.com . 21 فبراير 2002. تم الاطلاع عليه في 12 يناير 2025 .
  • شعار ويكيميديا ​​كومنزوسائط متعلقة بترانزستورات الوصلة ثنائية القطب على ويكيميديا ​​كومنز
