تُظهر هذه المقارنة صورتين لنفس الشجرة، حيث تظهر الصورة العلوية بالأشعة تحت الحمراء القريبة والصورة السفلية بالضوء المرئي.
تُظهر هذه المقارنة صورتين لنفس الشجرة، حيث تظهر الصورة العلوية بالأشعة تحت الحمراء القريبة والصورة السفلية بالضوء المرئي.

في التصوير بالأشعة تحت الحمراء ، يكون الفيلم الفوتوغرافي أو مستشعر الصورة المستخدم حساسًا للأشعة تحت الحمراء . يُشار إلى جزء الطيف المستخدم بالأشعة تحت الحمراء القريبة لتمييزه عن الأشعة تحت الحمراء البعيدة، وهي مجال التصوير الحراري . تتراوح الأطوال الموجية المستخدمة في التصوير من حوالي 700 نانومتر إلى حوالي 900 نانومتر. عادةً ما يكون الفيلم حساسًا للضوء المرئي أيضًا، لذلك يُستخدم مرشح يسمح بمرور الأشعة تحت الحمراء؛ يسمح هذا المرشح بمرور الأشعة تحت الحمراء إلى الكاميرا، ولكنه يحجب كل أو معظم طيف الضوء المرئي. ولذلك ، تبدو هذه المرشحات سوداء (معتمة) أو حمراء داكنة .

عند استخدام هذه المرشحات مع أفلام أو مستشعرات حساسة للأشعة تحت الحمراء، يمكن الحصول على " تأثيرات داخل الكاميرا "، وهي صور ملونة زائفة أو بالأبيض والأسود ذات مظهر حالم أو صارخ أحيانًا، تُعرف باسم " تأثير وود" . وينتج هذا التأثير بشكل أساسي عن انعكاس الأشعة تحت الحمراء بقوة من أوراق الشجر (مثل أوراق الأشجار والأعشاب)، تمامًا كما ينعكس الضوء المرئي من الثلج. [ ب ] هناك مساهمة طفيفة من تألق الكلوروفيل ، لكنها هامشية وليست السبب الحقيقي للسطوع الظاهر في صور الأشعة تحت الحمراء. سُمّي هذا التأثير نسبةً إلى رائد التصوير بالأشعة تحت الحمراء، روبرت و. وود ، وليس نسبةً إلى مادة الخشب، التي لا تعكس الأشعة تحت الحمراء بقوة.

تشمل الخصائص الأخرى للصور بالأشعة تحت الحمراء سماءً شديدة الظلام واختراقًا للضباب الجوي، نتيجةً لانخفاض تشتت رايلي وتشتت مي ، على التوالي، مقارنةً بالضوء المرئي. وتؤدي السماء المظلمة بدورها إلى انخفاض كمية الأشعة تحت الحمراء في الظلال وانعكاسات داكنة لتلك السماء من الماء، مما يجعل السحب تبرز بوضوح. كما تخترق هذه الأطوال الموجية الجلد لبضعة ملليمترات، مما يضفي على الصور الشخصية مظهرًا حليبيًا، على الرغم من أن العيون غالبًا ما تبدو سوداء.

تاريخ

حتى أوائل القرن العشرين، لم يكن التصوير بالأشعة تحت الحمراء ممكنًا لأن مستحلبات هاليد الفضة لا تستجيب للأطوال الموجية الأطول من الضوء الأزرق (وإلى حد أقل، الضوء الأخضر) دون إضافة صبغة تعمل كمحسس لوني. [ 1 ] نُشرت أولى الصور بالأشعة تحت الحمراء (بصفتها صورًا منفصلة عن صور الأطياف) في عدد فبراير 1910 من مجلة "ذا سنتشري" وفي عدد أكتوبر 1910 من مجلة الجمعية الملكية للتصوير الفوتوغرافي، وذلك لتوضيح أبحاث روبرت و. وود ، الذي اكتشف التأثيرات غير العادية التي تحمل اسمه الآن. [ 2 ] [ 3 ] [ 4 ] نظمت الجمعية الملكية للتصوير الفوتوغرافي فعاليات للاحتفال بالذكرى المئوية لهذا الاكتشاف في عام 2010. [ 5 ] التُقطت صور وود على أفلام تجريبية تتطلب تعريضًا طويلًا جدًا؛ ولذلك، ركز معظم عمله على المناظر الطبيعية. كما استخدم وود في مجموعة أخرى من صور المناظر الطبيعية بالأشعة تحت الحمراء التي التقطها في إيطاليا عام 1911 ألواحًا وفرها له سي إي كي ميس في شركة راتن آند واينرايت. كما التقط ميس بعض الصور بالأشعة تحت الحمراء في البرتغال عام 1910، وهي موجودة الآن في أرشيفات كوداك.

طُوِّرت ألواح التصوير الفوتوغرافي الحساسة للأشعة تحت الحمراء في الولايات المتحدة خلال الحرب العالمية الأولى لأغراض التحليل الطيفي، ودُرست أصباغ التحسيس بالأشعة تحت الحمراء لتحسين اختراق الضباب في التصوير الجوي. [ 6 ] بعد عام 1930، أصبحت المستحلبات الجديدة من كوداك وغيرها من الشركات المصنعة مفيدة لعلم الفلك بالأشعة تحت الحمراء . [ 7 ]

غلاف ألبوم Are You Experienced (1967) لفرقة The Jimi Hendrix Experience ؛ التقط المصور الثلاثي بعدسة عين السمكة على فيلم ملون بالأشعة تحت الحمراء

انتشرت تقنية التصوير بالأشعة تحت الحمراء بين هواة التصوير في ثلاثينيات القرن العشرين، عندما طُرحت أفلام مناسبة تجاريًا. وكانت صحيفة التايمز تنشر بانتظام صورًا للمناظر الطبيعية وصورًا جوية التقطها مصوروها باستخدام أفلام إلفورد للأشعة تحت الحمراء. وبحلول عام ١٩٣٧، كان هناك ٣٣ نوعًا من أفلام الأشعة تحت الحمراء متوفرة من خمس شركات مصنعة، من بينها أغفا وكوداك وإلفورد. [ ٨ ] كما توفرت أفلام أفلام الأشعة تحت الحمراء، واستُخدمت لخلق تأثيرات ليلية في الأفلام. ومن الأمثلة البارزة على ذلك المشاهد الجوية الليلية الزائفة في فيلم " العروس جاءت كود" (The Bride Came COD) ، من بطولة جيمس كاغني وبيت ديفيس. [ ٩ ]

انتشر استخدام التصوير بالأشعة تحت الحمراء بألوان زائفة على نطاق واسع مع طرح فيلم كوداك إكتاكروم إنفراريد إيرو وفيلم إكتاكروم إنفراريد إي آي آر. طُوِّر الإصدار الأول من هذا الفيلم، المعروف باسم كوداكولور إيرو-ريفرسال-فيلم، على يد كلارك وآخرين في شركة كوداك للكشف عن التمويه في أربعينيات القرن العشرين. أصبح فيلم إي آي آر متوفرًا على نطاق أوسع في شكل فيلم 35 ملم في ستينيات القرن العشرين، ولكنه توقف إنتاجه منذ ذلك الحين.

انتشرت تقنية التصوير بالأشعة تحت الحمراء بين عدد من فناني التسجيلات في ستينيات القرن العشرين، نظرًا لنتائجها غير المألوفة؛ فقد أصدر كل من جيمي هندريكس ، ودونوفان ، وفرانك زابا، وفرقة غريتفول ديد ألبوماتٍ بأغلفةٍ تحمل صورًا بالأشعة تحت الحمراء. وتنسجم الألوان والتأثيرات غير المتوقعة التي يُمكن أن يُنتجها فيلم الأشعة تحت الحمراء مع الجمالية السيكديلية التي ظهرت في ستينيات القرن العشرين.

التقنيات والمعدات الخاصة

مرشح الأشعة تحت الحمراء

مرشحات تمرير الأشعة تحت الحمراء

يقع ضوء الأشعة تحت الحمراء بين نطاقي الضوء المرئي والميكروويف من الطيف الكهرومغناطيسي . يتميز ضوء الأشعة تحت الحمراء بنطاق واسع من الأطوال الموجية، تمامًا كما هو الحال مع الضوء المرئي الذي تتراوح أطواله الموجية من الأحمر إلى البنفسجي. يُعد ضوء "الأشعة تحت الحمراء القريبة" الأقرب في طوله الموجي إلى الضوء المرئي، حيث يتراوح طوله الموجي بين 700 و5000  نانومتر تقريبًا، بينما يُعد ضوء "الأشعة تحت الحمراء البعيدة" أقرب إلى نطاق الميكروويف من الطيف الكهرومغناطيسي ، حيث يتراوح طوله الموجي بين 25 و350 ميكرومتر تقريبًا . [ 10 ] يبلغ حجم موجات الأشعة تحت الحمراء البعيدة الأطول حجم رأس الدبوس تقريبًا، بينما يبلغ حجم موجات الأشعة تحت الحمراء القريبة الأقصر حجم الخلايا، أو أنها مجهرية.

تاريخيًا، تتميز أفلام الأشعة تحت الحمراء بالأبيض والأسود بحساسيتها للأطوال الموجية القريبة من الأشعة تحت الحمراء الأقصر من 860  نانومتر تقريبًا، مع احتفاظها بحساسية كبيرة للأطوال الموجية الزرقاء. [ 11 ] : 3، 5، 21 [ 12 ] تُستخدم مرشحات تمرير الأشعة تحت الحمراء في التصوير الفوتوغرافي بالأشعة تحت الحمراء بالأبيض والأسود لحجب الأطوال الموجية الزرقاء وحصر الصورة في نطاق الأشعة تحت الحمراء فقط. بدون مرشحات، تبدو أفلام الأشعة تحت الحمراء السلبية مشابهةً للأفلام السلبية التقليدية، لأن الحساسية للون الأزرق تُقلل التباين وتُعاكس مظهر الأشعة تحت الحمراء للفيلم. [ 13 ] [ 14 ] : 16 عادةً، يُوصى باستخدام مرشح أحمر ( Wratten #25) كأفضل حل وسط، حيث يُزيل الأطوال الموجية الزرقاء مع السماح بمرور كمية كافية من الضوء المرئي للتركيز. [ 12 ] [ 14 ] : 16

رقم مرشح الأشعة تحت الحمراء المكتوب. [ 15 ] [ 16 ] : 35، 64-66، 81
لا.50% (نانومتر) [ ج ]
15530
21560
23أ580
25600
29620
70675
89ب720
88735
72ب740
88A750
87795
87 درجة مئوية850
87ب930
87أ1050

يستخدم بعض المصورين مرشحات برتقالية أو حمراء للسماح بوصول كميات ضئيلة من الأطوال الموجية الزرقاء إلى الفيلم، وبالتالي تقليل التباين. وتُستخدم في معظم صور الأشعة تحت الحمراء الفنية، والمناظر الطبيعية، وحفلات الزفاف ، مرشحات برتقالية (Wratten #15 أو 21)، أو حمراء (#23، 25، أو 29)، أو معتمة بصريًا (#72) [ d ] على العدسة لحجب الضوء الأزرق المرئي من عملية التعريض. وتحجب المرشحات الحمراء الداكنة جدًا (#29) معظم الضوء الأزرق، بينما تحجب المرشحات المعتمة بصريًا (#70، 89b، 87c، 72) جميع الأطوال الموجية الزرقاء والحمراء المرئية، مما ينتج عنه صورة أشعة تحت حمراء أكثر نقاءً بتباين أوضح.

بدلاً من رقم راتن، يُضمّن بعض المصنّعين طول موجة الانتقال أو القطع في اسم الفلتر. على سبيل المثال، تُسوّق شركة هويا فلترَي R72 (  قطع عند 720 نانومتر،  وانتقال بنسبة 50% عند 750 نانومتر) [ 17 ] وRM90 (  قطع عند 900 نانومتر) للتصوير بالأشعة تحت الحمراء. [ 18 ] وتبيع شركتا B+W ( شنايدر كرويتسناخ ) وهيليوبان فلاتر مصنوعة من زجاج مُستورد من شركة شوت إيه جي ، بما في ذلك الأنواع RG695 (  انتقال عند 695 نانومتر، يُعتبر مُكافئًا تقريبًا لرقم راتن 89B)، وRG715 (715  نانومتر، 88A)، وRG780 (780  نانومتر، 87)، وRG830، وRG850، وRG1000. [ 19 ] [ 20 ] : 26، 38

تركيز الأشعة تحت الحمراء

عدسة نيكون لحامل نيكون F ؛ علامة مؤشر الأشعة تحت الحمراء هي النقطة الحمراء الصغيرة الموجودة أسفل علامة التجزئة الصفراء لنطاق التركيز الفائق عند f /8 .

تحتوي العديد من عدسات التركيز اليدوي لكاميرات SLR أحادية العدسة مقاس 35  مم وكاميرات SLR متوسطة الحجم على نقطة أو خط أو شكل معين أحمر، غالبًا ما يكون مصحوبًا بحرف "R" أحمر، يُسمى علامة مؤشر الأشعة تحت الحمراء، والتي تُستخدم لتحقيق تركيز دقيق في نطاق الأشعة تحت الحمراء؛ بينما لا تحتوي العديد من عدسات التركيز التلقائي على هذه العلامة. بالنسبة لهذه العدسات، بعد تحقيق التركيز البصري على الهدف المطلوب، تُعاد ضبط المسافة المشار إليها بعلامة التركيز البصري إلى علامة مؤشر الأشعة تحت الحمراء. [ 21 ] يمكن التقاط صورة حادة بالأشعة تحت الحمراء دون إعادة التركيز باستخدام إعدادات التركيز البؤري الفائق المناسبة، والتي تتطلب عادةً حامل ثلاثي الأرجل وفتحة عدسة ضيقة (مثل f /8 )؛ ومع ذلك، يمكن لفتحات العدسة الأوسع مثل f /2.0 إنتاج صور حادة عند إعادة ضبط تركيز العدسة بدقة على علامة مؤشر الأشعة تحت الحمراء، وفقط إذا كانت هذه العلامة هي الصحيحة للفلتر والفيلم المستخدمين. تكون تأثيرات الحيود داخل الكاميرا أكبر عند أطوال موجات الأشعة تحت الحمراء، لذا فإن تضييق فتحة العدسة بشكل مفرط قد يقلل من حدة الصورة.

بعض مصنعي العدسات، مثل لايكا، لا يضعون علامات مؤشر الأشعة تحت الحمراء على عدساتهم. والسبب في ذلك هو أن أي علامة مؤشر صالحة فقط لمجموعة محددة من مرشحات الأشعة تحت الحمراء والأفلام، وقد تؤدي إلى أخطاء في الاستخدام. حتى عند استخدام العدسات المزودة بعلامات مؤشر، يُنصح بإجراء اختبار التركيز، إذ قد يكون هناك فرق كبير بين علامة المؤشر ومستوى الهدف .

معظم العدسات اللا لونية (APO) لا تحتوي على علامة مؤشر للأشعة تحت الحمراء، ولا تحتاج إلى إعادة ضبط التركيز لنطاق الأشعة تحت الحمراء لأنها مُصحَّحة بصريًا بالفعل لنطاق الأشعة تحت الحمراء القريبة. أما العدسات العاكسة الكاسرة، فلا تتطلب عادةً هذا التعديل لأن عناصرها العاكسة لا تعاني من الانحراف اللوني، وبالتالي يكون الانحراف الكلي أقل نسبيًا. مع ذلك، تحتوي العدسات العاكسة الكاسرة ، بطبيعة الحال، على عدسات، وهذه العدسات لا تزال تتمتع بخاصية التشتيت.

عند تركيب مرشح معتم للضوء المرئي على كاميرا SLR، يصبح نظام الانعكاس غير فعال في تأطير الصورة وضبط التركيز، لذا يجب تكوين الصورة بدون المرشح ثم تركيبه. يتطلب ذلك استخدام حامل ثلاثي القوائم لمنع تغير التكوين.

قد تقوم العدسات المقربة بتشتيت المزيد من الضوء من خلال أنظمتها البصرية الأكثر تعقيدًا مقارنة بالعدسات الثابتة ، أي العدسات ذات البعد البؤري الثابت؛ على سبيل المثال،  قد تحتوي صورة الأشعة تحت الحمراء الملتقطة بعدسة ثابتة 50 مم على تباين أكبر من نفس الصورة الملتقطة عند 50  مم بعدسة تقريب 28-80.

كاميرات الأفلام

نيجاتيفات الأشعة تحت الحمراء ضبابية بسبب عداد الإطارات في كاميرا مينولتا ماكسوم 4

يمكن استخدام العديد من الكاميرات التقليدية للتصوير بالأشعة تحت الحمراء القريبة، حيث يكون جزء الأشعة تحت الحمراء عبارة عن ضوء ذي طول موجي أطول بقليل من طول موجة الضوء المرئي. أما تصوير طيف الأشعة تحت الحمراء البعيدة بأطوال موجية أطول فيُسمى التصوير الحراري، ويتطلب معدات خاصة.

مع قليل من الصبر والإبداع، يمكن استخدام معظم كاميرات الأفلام. مع ذلك، تحتوي بعض كاميرات التسعينيات التي تستخدم أفلام 35 مم على مستشعرات الأشعة تحت الحمراء ذات الثقوب المسننة التي قد تتسبب في تشويش أفلام الأشعة تحت الحمراء (وقد تحذر كتيبات التشغيل من استخدام أفلام الأشعة تحت الحمراء لهذا السبب). كما أن بعض كاميرات الأفلام الأخرى ليست معتمة تمامًا للأشعة تحت الحمراء.

لعلّ أكبر عائق أمام التصوير بالأشعة تحت الحمراء هو صعوبة الحصول على أفلام حساسة للأشعة تحت الحمراء. كانت شركة كوداك تُنتج عادةً دفعة أو دفعتين فقط من هذه الأفلام سنويًا. [ 12 ] : 100 [ 22 ] : 25 بالإضافة إلى ذلك، دفعت شعبية التصوير الرقمي شركات تصنيع الأفلام إلى التوقف عن إنتاج بعض المنتجات المتخصصة، بما في ذلك الأفلام الحساسة للأشعة تحت الحمراء. وقد أدّى توقف إنتاج أفلام كونيكا إنفراريد 750 (2006)، [ 23 ] وكوداك هاي-سبيد إنفراريد (2007)، [ 24 ] وإيفكي آي آر 820 أورا (2012) إلى حصر خيارات أفلام الأشعة تحت الحمراء بالأبيض والأسود في أفلام أغفا أفيففوت، المصممة للتصوير الجوي. [ 25 ] هذه الأفلام غير متوفرة مباشرةً للمستهلكين، ويجب شراؤها بكميات كبيرة وبأشكال غير مخصصة للمستهلكين. غالباً ما تشتري الشركات الكبيرة هذا الفيلم وتبيعه بكميات وأشكال استهلاكية تحت علامات تجارية مختلفة، مثل فيلم Rollei Infrared 400. [ 26 ]

فيلم الأشعة تحت الحمراء بالأبيض والأسود

تتميز أفلام الأشعة تحت الحمراء السلبية بالأبيض والأسود بحساسيتها للأطوال الموجية في نطاق الأشعة تحت الحمراء القريبة من  700 إلى 900 نانومتر ، كما أن معظمها يتمتع بحساسية متأصلة لأطوال موجات الضوء الأزرق. [ 27 ] : 37-38 وكان فيلم كوداك عالي السرعة بالأشعة تحت الحمراء (HIE)، الذي يُستخدم لإنتاج الصور السلبية للطباعة الفوتوغرافية، من أكثر أفلام الأشعة تحت الحمراء بالأبيض والأسود شيوعًا. ونظرًا لانتشار HIE الواسع، ارتبطت صور الأشعة تحت الحمراء بالأبيض والأسود بتأثير هالة ملحوظ أو توهج يُرى غالبًا في المناطق المضيئة، على غرار تأثير التركيز الناعم الناتج عن الانحراف الكروي غير المصحح . [ 28 ] : 55 وتُعد هذه الهالة نتاجًا لقاعدة فيلم البوليستر الشفاف المستخدم في HIE، وليست سمة متأصلة في التصوير بالأشعة تحت الحمراء؛ إذ تنتج عن غياب طبقة مضادة للهالة على الجانب الخلفي لفيلم كوداك HIE، مما يؤدي إلى تشتت أو توهج حول المناطق المضيئة التي عادةً ما تمتصها الطبقة المضادة للهالة في الأفلام التقليدية. بالإضافة إلى ذلك، فإن الغطاء الخلفي الشفاف يعني أنه يجب تحميل وتفريغ فيلم كوداك HIE فقط في الظلام الدامس. [ هـ ] [ 29 ]

منزل رودين لفرانك لويد رايت : فيلم بانكروماتي على اليسار، والأشعة تحت الحمراء على اليمين

تتطلب أفلام الأشعة تحت الحمراء بالأبيض والأسود أوقات تحميض خاصة، ولكن يمكن معالجة الفيلم المُعرَّض باستخدام مُظهِرات ومواد كيميائية قياسية للتصوير الفوتوغرافي بالأبيض والأسود، بما في ذلك D-76؛ [ 29 ] : 4 قد يؤثر اختيار المادة الكيميائية على منحنى التعريض/الكثافة المميز. [ 12 ] : 44-47 يتميز فيلم Kodak HIE بقاعدة من البوليستر شديدة الثبات ولكنها سهلة الخدش للغاية، لذلك يجب توخي الحذر الشديد عند التعامل مع فيلم Kodak HIE طوال عملية التحميض والطباعة/المسح الضوئي لتجنب تلف الفيلم.

كان فيلم كوداك HIE حساسًا لطول موجي 900  نانومتر. ومن بين أفلام الأشعة تحت الحمراء الأخرى بالأبيض والأسود:

  • فيلم أغفا أفيفوت (حساس لحوالي 770  نانومتر) متوفر على نطاق واسع في معظم الأحجام، مثل فيلم 135 وفيلم 120 والصفائح، لدى كبار الموزعين (مثل رولاي 80S و400S وIR 400) والأفراد. قد يتوفر أحيانًا فيلم 220 وفيلم 70 مم وأحجام أخرى غير متوفرة بكميات كبيرة لدى بعض البائعين الأفراد. [ 30 ]
  • Fotokemika/Efke IR 820 (حساس أيضًا لحوالي 800  نانومتر) [ 31 ]
  • Ilford SFX 200 (حساسية ممتدة) في نطاق الأشعة تحت الحمراء القريبة حتى 740  نانومتر) [ 32 ]
  • Konica Infrared 750 (حساسة لما يقرب من 800  نانومتر) [ 33 ]

فيلم الأشعة تحت الحمراء الملون

فيلم كوداك إكتاكروم بالأشعة تحت الحمراء الملون 35 مم (انتهت صلاحيته في السبعينيات)

على غرار فيلم HIE، كان فيلم الأشعة تحت الحمراء العاكس للألوان الأكثر شيوعًا ، والذي يُعرف أيضًا باسم فيلم الشفافية أو فيلم الشرائح، من إنتاج شركة كوداك، وكان يُباع تحت اسم إكتاكروم إنفراريد (EIR)، برمز 2236، ويُعبأ في لفة تحتوي على 36 صورة. بالإضافة إلى ذلك، أنتجت كوداك فيلم EIR بكميات كبيرة (لصناعة الأفلام السينمائية)، وفيلم أيروكروم III إنفراريد المماثل للتصوير الجوي (برمزي 1443 وSO-734). [ 22 ] : 19 طُوّر فيلم EIR في الأصل خلال الحرب العالمية الثانية كوسيلة للكشف عن الأجسام المموهة، مستفيدًا من اختلاف انعكاس الأشعة تحت الحمراء بين النباتات والطلاء الأخضر، [ 34 ] واعتمدته الأوساط العسكرية والعلمية بعد الحرب. ولم يُطرح في الأسواق للمستهلكين حتى ستينيات القرن العشرين. [ 22 ] : 12-13 ولتحسين طلاء التمويه، بدأت الشركات في دمج مواد عاكسة للأشعة تحت الحمراء. [ 35 ]

فيلم عكس الألوان
أثناء التعريض، يقوم الضوء بتحسيس كل طبقة من الطبقات الثلاث الحساسة للطول الموجي بشكل انتقائي؛ ويتم استخدام مرشح داخلي لحجب اللون الأزرق لمنع التحسيس الخاطئ للطبقات الحساسة للونين الأحمر والأخضر
بعد عملية التحميض E-6 ، مع طبقات سلبية لونية طرحية

تتكون بنية جميع أفلام عكس الألوان (العادية والحساسة للأشعة تحت الحمراء) من ثلاث طبقات حساسة للضوء على الأقل . تُحسَّس كل طبقة خصيصًا للاستجابة لمجموعة مختلفة من الأطوال الموجية؛ فعلى سبيل المثال، يحتوي فيلم عكس الألوان العادي على طبقات حساسة للأحمر والأخضر والأزرق. [ 36 ] خلال عملية التحميض الحديثة E-6 ، تتفاعل حبيبات هاليد الفضة ، التي حسّستها الأطوال الموجية المناسبة للضوء في كل طبقة، مع عامل مُختزل لتكوين جزيئات فضة معدنية. ثم تُحسَّس الحبيبات غير المُعرَّضة للضوء كيميائيًا خلال خطوة تحميض ثانية، مُنتجةً مُظهِرًا مؤكسدًا، يتفاعل مع مركبات مُقترنة الصبغة المُدمجة في طبقات مستحلب الفيلم لتكوين صور سالبة بألوان صبغية مختلفة ، وذلك بحسب كيفية تحسيس هاليد الفضة في الأصل لكل طبقة.

في أفلام الألوان التقليدية، تتعرض الطبقة العلوية (الحساسة للضوء الأزرق) للضوء قبل الطبقتين الحساستين للضوء الأخضر والأحمر الموجودتين خلفها. ولأن الطبقتين الحساستين للضوء الأخضر والأحمر تحتفظان أيضاً بحساسية متأصلة للضوء الأزرق، توضع طبقة ترشيح صفراء خلف الطبقة الحساسة للضوء الأزرق، أمام الطبقتين الحساستين للضوء الأخضر والأحمر. يهدف هذا إلى تقليل مرور الأطوال الموجية الأقصر غير المرغوب فيها، والتي لا يُفترض أن تتعرض لها الطبقات السفلية.

أثناء عملية التحميض، تُشكّل كل طبقة من طبقات المستحلب صورة سالبة باللون الطرحي المناسب (سماوي-أرجواني-أصفر): تُشكّل الطبقة الحساسة للأزرق صورة سالبة مصبوغة باللون الأصفر ("أزرق ناقص")، وتُشكّل الطبقة الحساسة للأخضر صورة سالبة مصبوغة باللون الأرجواني، وتُشكّل الطبقة الحساسة للأحمر صورة سالبة مصبوغة باللون السماوي. عند عرض الشريحة أو إسقاطها بتمرير ضوء أبيض عبر هذه الطبقات المتراصة، تُصفّى الأطوال الموجية المرئية بما يتناسب مع الألوان المعكوسة. على سبيل المثال، لن ينتج عن الضوء الأزرق أي صبغة صفراء في الطبقة الحساسة للأزرق، ولكن ستتكون صبغتا السماوي والأرجواني في الطبقتين الحساستين للأحمر والأخضر. عند إسقاط الضوء الأبيض عبر الطبقات مجتمعة، ينتج اللون الأزرق: يزيل اللون السماوي (المعروف أيضًا باسم الأحمر السالب) اللون الأحمر ويسمح بمرور الأزرق والأخضر، ويزيل اللون الأرجواني (المعروف أيضًا باسم الأخضر السالب) اللون الأخضر ويسمح بمرور الأزرق والأحمر؛ وعند تراكب هذه الطبقات، لا يمر سوى الضوء الأزرق.

بما أن هاليدات الفضة حساسة لأطوال موجية للضوء خارج نطاق الطيف الكهرومغناطيسي المرئي ، فإنه يمكن التقاط أطوال موجية أطول تتوافق مع الأشعة تحت الحمراء باستخدام أصباغ مناسبة. وبدون أصباغ متخصصة، لا تكون هاليدات الفضة حساسة إلا لأطوال موجية أقصر من حوالي 450  نانومتر. [ 37 ]

مقارنة بنية فيلم عكس الألوان ( عملية E-6 )
تقليدي [ 36 ] الأشعة تحت الحمراء [ 38 ]
طبقةحاضرلون الصبغة النهائيلون الصبغة النهائيحاضرطبقة
فلتر أصفر (خارجي)غير مستخدمغير متوفرغير متوفرأثناء التعرضفلتر أصفر (خارجي)
حساس للون الأزرقحاضرأصفرسماويحاضرحساس للأشعة تحت الحمراء
فلتر أصفر (داخلي)حاضركاري ليا فضي ، شفاف مبيضغير متوفرغير موجودفلتر أصفر (داخلي)
حساس للون الأخضرحاضرأرجوانيأصفرحاضرطبقة حساسة للون الأخضر
حساس للون الأحمرحاضرسماويأرجوانيحاضرحساس للون الأحمر
فيلم عكسي بالأشعة تحت الحمراء الملونة
أثناء التعريض، يقوم الضوء بتحسيس كل طبقة من الطبقات الثلاث الحساسة للطول الموجي بشكل انتقائي؛ ويتم استخدام مرشح خارجي لحجب اللون الأزرق

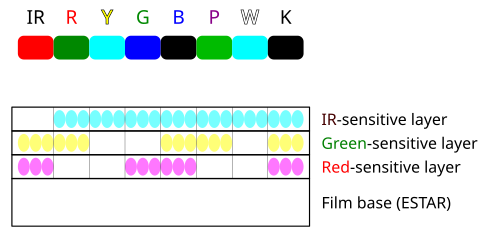

بعد التطوير، مع إعادة تعيين الألوان الزائفة

تتشابه أفلام الانعكاس بالأشعة تحت الحمراء الملونة مع أفلام الانعكاس الملونة التقليدية في بنية مستحلب ثلاثية الطبقات، حيث تُستبدل الطبقة الحساسة للون الأزرق بطبقة حساسة للأشعة تحت الحمراء، وتُستخدم أصباغ مختلفة لكل طبقة. [ 38 ] يُستخدم مرشح تصويري أصفر خارجي ( Wratten #12 أو ما يعادله) لحجب أطوال الموجات الزرقاء والبنفسجية، مما ينتج عنه صورة بألوان زائفة عن طريق تحويل أو إعادة تعيين الطيف الملتقط (من الأخضر إلى الأشعة تحت الحمراء) إلى الطيف المرئي: تُحوّل أطوال موجات الأشعة تحت الحمراء إلى اللون الأحمر، على الرغم من أنها غير مرئية عادةً. وبالمثل، تُحوّل أطوال موجات اللون الأحمر المرئي إلى اللون الأخضر، وتُحوّل أطوال موجات نطاق اللون الأخضر المرئي إلى اللون الأزرق. يعني المرشح وإعادة تعيين الألوان عدم التقاط أطوال موجات اللون الأزرق والبنفسجي المرئية. ستُنتج الطبقة الحساسة للأشعة تحت الحمراء أصباغًا زرقاء سماوية (سلبية-حمراء)، بينما ستُنتج الطبقة الحساسة للأخضر أصباغًا صفراء (سلبية-زرقاء)، وستُنتج الطبقة الحساسة للأحمر أصباغًا أرجوانية (سلبية-خضراء). [ 39 ]

يُستخدم المرشح الأصفر الخارجي لأن كل طبقة مستحلب في أفلام الألوان (التقليدية والأشعة تحت الحمراء) تتمتع بحساسية كامنة للإشعاع ذي الطول الموجي القصير (الأطوال الموجية المرئية للضوء الأزرق والبنفسجي) نظرًا لتركيب هاليد الفضة الكيميائي. ولأن أفلام الأشعة تحت الحمراء الملونة لا تحتوي على طبقة حساسة للضوء الأزرق، فإنها تستغني أيضًا عن طبقة المرشح الأصفر الداخلية المدمجة في أفلام الألوان التقليدية لحماية الطبقات اللاحقة. وهذا يتطلب من المصورين استخدام مرشح خارجي حاجب للضوء الأزرق لامتصاص الأطوال الموجية للضوء الأزرق والبنفسجي، مما يُكسب المرشح لونًا أصفر.

طُوِّرت أفلام الأشعة تحت الحمراء الملونة الأولى باستخدام عملية E-4 القديمة ، لكن كوداك أنتجت لاحقًا فيلمًا شفافًا ملونًا يُمكن تحميضه باستخدام كيمياء E-6 القياسية ، على الرغم من الحصول على نتائج أكثر دقة باستخدام عملية AR-5. [ 40 ] ومثل HIE، يستخدم EIR قاعدة فيلم بوليستر شفافة، ويجب تحميله في ظلام دامس. وبشكل عام، لا يحتاج فيلم الأشعة تحت الحمراء الملون إلى إعادة ضبط التركيز على علامة مؤشر الأشعة تحت الحمراء الموجودة على العدسة. [ 22 ] : 28

يفقد فيلم كوداك EIR حساسيته للأشعة تحت الحمراء مع مرور الوقت، مما يُضفي على الصور مسحة زرقاء، حيث يقل عدد الحبيبات في الطبقة الحساسة للأشعة تحت الحمراء (المُكوِّنة للون الأزرق) التي يتم تحسيسها. [ 22 ] : 59 وتشير بعض التجارب إلى أن حساسية فيلم EIR تكون في ذروتها حتى حوالي 21 يومًا بعد الشراء، ثم تستقر عند مستوى حساسية منخفض بعد ذلك. [ 22 ] : 26

التوافر

أوقفت شركة كوداك إنتاج  فيلم HIE Infrared 35 مم في نهاية عام 2007، مصرحةً بأن "الطلب على هذه المنتجات قد انخفض بشكل ملحوظ في السنوات الأخيرة، ولم يعد من العملي الاستمرار في تصنيعها نظرًا لانخفاض حجم الإنتاج، وقدم تركيبات المنتج، وتعقيد العمليات المعنية". [ 24 ] [ 29 ] في ذلك الوقت، كان فيلم HIE Infrared 135-36 متوفرًا بسعر حوالي 12.00 دولارًا أمريكيًا للفة الواحدة في منافذ البيع عبر البريد في الولايات المتحدة.

وفي عام 2007 أيضاً، أعلنت شركة كوداك أن إنتاج  نسخة 35 مم من فيلم الأشعة تحت الحمراء الملون (Ektachrome Professional Infrared/EIR) سيتوقف بسبب عدم وجود طلب كافٍ.

في عام ٢٠٠٨، بدأ المصور الفوتوغرافي دين بينيتشي، المقيم في لوس أنجلوس، بتقطيع ولفّ أفلام أيروكروم الملونة بالأشعة تحت الحمراء يدويًا. معظم أفلام أيروكروم متوسطة وكبيرة الحجم المتوفرة اليوم أتت مباشرةً من مختبره. ولا يزال التوجه نحو التصوير بالأشعة تحت الحمراء يكتسب زخمًا متزايدًا بفضل نجاح المصور ريتشارد موس والعديد من المستخدمين حول العالم. [ ٤١ ]

منذ عام 2011، تم إيقاف إنتاج جميع أنواع أفلام الأشعة تحت الحمراء الملونة. وتحديداً، Aerochrome 1443 و SO-734.

الكاميرات الرقمية

تتميز مستشعرات الكاميرات الرقمية بحساسيتها العالية للأشعة تحت الحمراء، [ 42 ] مما قد يؤثر على التصوير الفوتوغرافي العادي من خلال إرباك حسابات التركيز التلقائي ، لأن أطوال موجات الأشعة تحت الحمراء قد تتركز في نقطة مختلفة عن أطوال موجات الضوء المرئي، أو من خلال تنعيم الصورة إذا ما زادت نسبة تشبع القناة الحمراء. كما أن بعض الملابس شفافة في نطاق الأشعة تحت الحمراء، مما يؤدي إلى استخدامات غير مقصودة (على الأقل من وجهة نظر الشركة المصنعة) لكاميرات الفيديو . [ 43 ] [ 44 ] لذا، ولتحسين جودة الصورة وحماية الخصوصية، تحتوي العديد من الكاميرات الرقمية على حواجز للأشعة تحت الحمراء أو مرايا عاكسة للحرارة مثبتة أمام مستشعراتها. [ 45 ] اعتمادًا على موضوع التصوير، قد لا يكون من العملي إضافة مرشح يسمح بمرور الأشعة تحت الحمراء إلى العدسة مع هذه الكاميرات لأن أوقات التعريض تصبح طويلة جدًا، غالبًا في حدود 30 ثانية، مما يُسبب تشويشًا وضبابية في الصورة النهائية. مع ذلك، بالنسبة لبعض المواضيع، لا يُشكل التعريض الطويل مشكلة ، بل إن تأثيرات ضبابية الحركة تُضفي جمالًا على الصورة. ستظهر بعض العدسات أيضًا "بقعة ساخنة" في مركز الصورة لأن طبقاتها مصممة خصيصًا للضوء المرئي وليس للأشعة تحت الحمراء.

لا توجد حاليًا كاميرا رقمية تُنتج نتائج مماثلة تمامًا لفيلم كوداك الملون بالأشعة تحت الحمراء، مع أنه يُمكن إنتاج صور مُكافئة باستخدام كاميرا رقمية تعمل بالأشعة تحت الحمراء مع مُرشِّح عدسة كولاري فيجن كولور آي آر كروم. [ 46 ] يُمكن تحقيق تأثيرات مُشابهة بالتقاط صورتين، إحداهما بالأشعة تحت الحمراء والأخرى بالألوان الكاملة، ثم دمجهما في مرحلة ما بعد الإنتاج . كما يُمكن استخدام مُرشِّح أصفر (ناقص الأزرق)، والذي يُنتج صورة واحدة يُمكن معالجتها لاحقًا لمحاكاة مظهر فيلم إكتاكروم. [ 47 ] لا تُعادل الصور الملونة التي تُنتجها الكاميرات الرقمية الثابتة باستخدام مُرشِّحات تمرير الأشعة تحت الحمراء تلك المُنتجة على فيلم الأشعة تحت الحمراء الملون. تنتج الألوان عن كميات مُتفاوتة من الأشعة تحت الحمراء التي تمر عبر مُرشِّحات الألوان على مواقع التصوير، والتي يتم تعديلها لاحقًا بواسطة مُرشِّح باير. في حين أن هذا يجعل هذه الصور غير مُناسبة للتطبيقات التي استُخدم فيها الفيلم، مثل الاستشعار عن بُعد لصحة النبات، إلا أن تدرج الألوان الناتج قد لاقى رواجًا فنيًا.

تكتسب تقنية التصوير الرقمي بالأشعة تحت الحمراء الملونة، كجزء من التصوير الطيفي الكامل، شعبية متزايدة. وقد لاقت سهولة إنشاء صور ذات ألوان ناعمة بخصائص الأشعة تحت الحمراء اهتمامًا بين الهواة والمحترفين على حد سواء.

إزالة المرآة الساخنة

مثال على التصوير الرقمي بالأشعة تحت الحمراء الملونة. تمت إزالة مرشح حجب الأشعة تحت الحمراء من الكاميرا. تم استبدال قناتي اللون الأحمر والأزرق بلون السماء التقليدي.

إحدى طرق التصوير بالأشعة تحت الحمراء باستخدام الكاميرات الرقمية هي إزالة حاجب الأشعة تحت الحمراء الموجود أمام المستشعر واستبداله بغطاء زجاجي إما يحجب الضوء المرئي أو يحدّ منه (تحويل للأشعة تحت الحمراء فقط)، أو يسمح بمرور أطوال موجات الأشعة تحت الحمراء (تحويل للطيف الكامل). يوجد هذا المرشح خلف مرآة كاميرات DSLR ، مما يسمح باستخدام الكاميرا بشكل طبيعي - حملها باليد، وسرعات الغالق العادية، والتكوين العادي من خلال عدسة الكاميرا، والتركيز، كل ذلك يعمل كأي كاميرا عادية. يعمل نظام قياس الضوء، ولكنه ليس دقيقًا دائمًا بسبب اختلاف انكسار الضوء المرئي عن انكسار الأشعة تحت الحمراء. [ 48 ] عند إزالة حاجب الأشعة تحت الحمراء، تختفي البقعة الساخنة من العديد من العدسات التي كانت تظهر سابقًا، وتصبح قابلة للاستخدام تمامًا للتصوير بالأشعة تحت الحمراء. بالإضافة إلى ذلك، نظرًا لوجود المرشحات الدقيقة الحمراء والخضراء والزرقاء، والتي تسمح بمرور الضوء ليس فقط بألوانها الخاصة، بل أيضًا في نطاق الأشعة تحت الحمراء، يمكن تسجيل ألوان محسّنة في نطاق الأشعة تحت الحمراء. [ 49 ]

بما أن مرشحات باير في معظم الكاميرات الرقمية قد تمتص جزءًا كبيرًا من الأشعة تحت الحمراء، فإن الكاميرات المُعدّلة قد لا تكون حساسة جدًا لأطوال موجات الأشعة تحت الحمراء، وقد تُنتج أحيانًا ألوانًا زائفة في الصور. يتمثل البديل في استخدام مستشعر Foveon X3 ، الذي لا يحتوي على مرشحات امتصاص؛ إذ تتميز كاميرا Sigma SD10 DSLR بمرشح حجب الأشعة تحت الحمراء وواقي من الغبار قابلين للإزالة، ويمكن الاستغناء عنهما أو استبدالهما بمرشح حجب الضوء الأحمر الداكن أو مرشح حجب الضوء المرئي بالكامل. أما كاميرا Sigma SD14، فتتميز بمرشح حجب الأشعة تحت الحمراء/فوق البنفسجية الذي يمكن إزالته/تركيبه بدون أدوات. والنتيجة هي كاميرا رقمية حساسة جدًا للأشعة تحت الحمراء. [ 28 ] : 32

على الرغم من شيوع استخدام مرشح يحجب معظم الضوء المرئي، إلا أن حساسية الطول الموجي للكاميرات الرقمية التي لا تحتوي على مرشح داخلي للأشعة تحت الحمراء تسمح بالحصول على نتائج فنية متنوعة باستخدام ترشيح أكثر تقليدية. على سبيل المثال، يمكن استخدام مرشح كثافة محايدة داكن جدًا (مثل Hoya ND400) يسمح بمرور كمية ضئيلة جدًا من الضوء المرئي مقارنةً بالأشعة تحت الحمراء القريبة التي يسمح بمرورها. يتيح الترشيح الأوسع استخدام عدسة الكاميرا ذات العدسة الأحادية العاكسة، كما ينقل معلومات لونية أكثر تنوعًا إلى المستشعر دون التأثير بالضرورة على تأثير وود. مع ذلك، من المرجح أن يقلل الترشيح الأوسع من تشوهات الأشعة تحت الحمراء الأخرى، مثل اختراق الضباب وتعتيم السماء. تحاكي هذه التقنية الأساليب التي استخدمها مصورو أفلام الأشعة تحت الحمراء، حيث كان يُستخدم فيلم الأشعة تحت الحمراء بالأبيض والأسود غالبًا مع مرشح أحمر داكن بدلًا من مرشح معتم بصريًا.

المعالجة اللاحقة

ومن التقنيات الشائعة الأخرى مع مرشحات الأشعة تحت الحمراء القريبة تبديل القنوات الزرقاء والحمراء في البرامج (مثل Adobe Photoshop )، مما يحافظ على الكثير من "أوراق الشجر البيضاء" المميزة مع إظهار السماء بلون أزرق رائع. [ 50 ]

يمكن طلب ظهر الكاميرا الرقمية Phase One بشكل معدل مناسب للتصوير بالأشعة تحت الحمراء.

التطبيقات والتنفيذات المحددة

يمكن تحديد صحة أوراق الشجر من خلال القوة النسبية للضوء الأخضر والأشعة تحت الحمراء المنعكسة باستخدام فيلم الأشعة تحت الحمراء الملون؛ ويظهر هذا في الأشعة تحت الحمراء الملونة على شكل تحول من اللون الأحمر (صحي) نحو اللون الأرجواني (غير صحي).

تضمنت العديد من كاميرات سوني ميزة تُعرف باسم "التصوير الليلي"، والتي تعمل على إبعاد مرشح الحجب عن مسار الضوء، مما يجعل الكاميرات حساسة للغاية للأشعة تحت الحمراء. بعد فترة وجيزة من تطويرها، قامت سوني بتقييد هذه الميزة لمنع التقاط صور شفافة من خلال الملابس. [ 44 ] ولتحقيق ذلك، يتم فتح فتحة العدسة بالكامل، ويُحدد وقت التعريض بفترات طويلة تزيد عن 1/30 من الثانية تقريبًا. من الممكن التصوير بالأشعة تحت الحمراء، ولكن يجب استخدام مرشحات الكثافة المحايدة لتقليل حساسية الكاميرا، كما أن فترات التعريض الطويلة تتطلب توخي الحذر لتجنب تشوهات الصورة الناتجة عن اهتزاز الكاميرا.

أنتجت فوجي كاميرات رقمية للاستخدام في الطب الشرعي وعلم الجريمة، وهي خالية من مرشحات حجب الأشعة تحت الحمراء. تميزت الكاميرا الأولى، S3 PRO UVIR، بحساسية ممتدة للأشعة فوق البنفسجية (عادةً ما تكون المستشعرات الرقمية أقل حساسية للأشعة فوق البنفسجية من الأشعة تحت الحمراء). تتطلب الحساسية المثلى للأشعة فوق البنفسجية عدسات خاصة، لكن العدسات العادية عادةً ما تكون مناسبة للأشعة تحت الحمراء. في عام 2007، طرحت فوجي فيلم نسخة جديدة من هذه الكاميرا، مبنية على كاميرا نيكون D200/ فوجي فيلم S5، تُسمى IS Pro ، وهي متوافقة أيضًا مع عدسات نيكون. وكانت فوجي قد طرحت سابقًا كاميرا تعمل بالأشعة تحت الحمراء غير SLR، وهي IS-1، نسخة معدلة من كاميرا فوجي فيلم FinePix S9100. على عكس S3 PRO UVIR، لا توفر IS-1 حساسية للأشعة فوق البنفسجية. تقصر فوجي فيلم بيع هذه الكاميرات على المستخدمين المحترفين، حيث يحظر اتفاقية ترخيص المستخدم النهائي (EULA) الخاصة بها "السلوك غير الأخلاقي في التصوير الفوتوغرافي". [ 51 ]

تتميز كاميرات الاستشعار عن بُعد والتصوير الحراري بحساسيتها للأطوال الموجية الأطول من الأشعة تحت الحمراء (انظر طيف الأشعة تحت الحمراء §  مخطط التقسيم الفرعي الشائع الاستخدام ). وقد تكون هذه الكاميرات متعددة الأطياف وتستخدم تقنيات متنوعة قد لا تشبه تصميمات الكاميرات أو المرشحات الشائعة. غالبًا ما تتطلب الكاميرات الحساسة للأطوال الموجية الأطول من الأشعة تحت الحمراء، بما في ذلك تلك المستخدمة في علم الفلك بالأشعة تحت الحمراء، تبريدًا لتقليل التيارات المظلمة الناتجة عن الحرارة في المستشعر (انظر التيار المظلم (الفيزياء) ). تعمل كاميرات التصوير الحراري الرقمية غير المبردة منخفضة التكلفة في نطاق الأشعة تحت الحمراء ذات الموجة الطويلة (انظر كاميرا التصوير الحراري ). تُستخدم هذه الكاميرات عمومًا لفحص المباني أو الصيانة الوقائية، ولكن يمكن استخدامها أيضًا لأغراض فنية، مثل هذه الصورة لفنجان قهوة.
