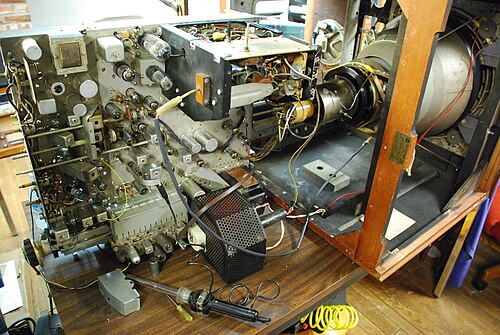

هيكل CTC-2 الخاص بجهاز تلفزيون RCA CT-100

الهيكل ( الولايات المتحدة : / ˈ tʃ æ . si / ، [ 1 ] المملكة المتحدة : / ˈ ʃ æ . si / ؛ [ 2 ] الجمع chassis /- i z / من الفرنسية châssis [ ʃɑsi ] ) ، هو الإطار الحامل للأحمال لجسم مصنّع، والذي يدعم الجسم هيكليًا في بنائه ووظيفته.

ومن الأمثلة على الهيكل إطار السيارة ، وهو الجزء السفلي من السيارة ، الذي يتم تركيب جسمها عليه؛ وإذا تم تضمين معدات التشغيل ، مثل العجلات وناقل الحركة، وأحيانًا حتى مقعد السائق، فإن المجموعة توصف بأنها هيكل متحرك .

أمثلة

المركبات

هيكل المركبة الآلية مع نظام التعليق ونظام العادم وعلبة التوجيه

في حالة المركبات، يشير مصطلح " الشاسيه المتحرك " إلى الهيكل بالإضافة إلى " مجموعة القيادة " التي تشمل المحرك ، وناقل الحركة ، وعمود الدوران ، والترس التفاضلي ، ونظام التعليق . وقد نشأ وصف "الشاسيه المتحرك" من عمليات التجميع، حيث كان الشاسيه المتكامل "يتحرك على عجلاته" قبل تثبيت هياكل الشاحنات على الهياكل قرب نهاية خط الإنتاج. [ 3 ] ويُبنى الهيكل السفلي (الذي يُشار إليه أحيانًا باسم " هيكل السيارة ")، والذي لا يُعد ضروريًا عادةً لسلامة الهيكل، على الشاسيه لإكمال المركبة.

بالنسبة للمركبات التجارية ، يتكون الهيكل المتحرك من مجموعة جميع الأجزاء الأساسية للشاحنة بدون هيكلها الخارجي، لتكون جاهزة للتشغيل على الطريق. [ 4 ] يختلف هيكل السيارة عن هيكل المركبات التجارية نظرًا للأحمال الأثقل والاستخدام المتواصل. [ 5 ] تبيع شركات تصنيع المركبات التجارية أنواعًا مختلفة من الهياكل، منها "الهيكل فقط"، و"الهيكل مع غطاء المحرك"، بالإضافة إلى "هيكل الكابينة " الذي يمكن تجهيزه بهياكل خارجية متخصصة. تشمل هذه الأنواع المنازل المتنقلة ، وسيارات الإطفاء ، وسيارات الإسعاف ، والشاحنات الصندوقية ، وغيرها.

في تطبيقات معينة، مثل حافلات المدارس ، تقوم وكالة حكومية مثل الإدارة الوطنية لسلامة المرور على الطرق السريعة (NHTSA) في الولايات المتحدة بتحديد معايير تصميم تحويلات الهيكل والجسم. [ 6 ]

يُشكل هيكل المركبة القتالية المدرعة [ 7 ] الشاسيه ، ويتألف من الجزء السفلي منها، بما في ذلك الجنازير والمحرك ومقعد السائق ومقصورة الطاقم. هذا الوصف يُشير إلى الجزء السفلي من الهيكل، مع العلم أن الاستخدام الشائع قد يشمل الجزء العلوي من الهيكل للدلالة على المركبة القتالية المدرعة بدون البرج . ويُستخدم الهيكل كأساس لمنصات الدبابات وناقلات الجنود المدرعة ومركبات الهندسة القتالية ، وغيرها .

في صناعة النقل بالشاحنات متعددة الوسائط ، يعتبر الهيكل نوعًا من المقطورات النصفية التي يمكن تركيب حاوية البضائع عليها للنقل البري.

الإلكترونيات

علبة كمبيوتر ATX

في جهاز إلكتروني (مثل جهاز كمبيوتر )، يتكون الهيكل من إطار أو بنية داعمة داخلية أخرى يتم تركيب لوحات الدوائر والإلكترونيات الأخرى عليها. [ 8 ]

في بعض التصاميم، مثل مجموعات ENIAC القديمة ، يتم تركيب الهيكل داخل خزانة ثقيلة وصلبة، بينما في تصاميم أخرى، مثل صناديق الكمبيوتر الحديثة ، يتم تثبيت أغطية أو لوحات خفيفة الوزن على الهيكل.

يُطلق على مجموعة الهيكل والغطاء الخارجي أحيانًا اسم الغلاف .

الأسلحة النارية

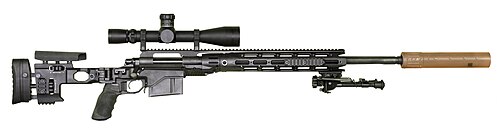

بندقية القنص المحسنة M2010 ، والمبنية على تصميم بندقية ريمنجتون 700 ذات الحركة اليدوية ولكنها مثبتة داخل هيكل دقيق .

في صناعة الأسلحة النارية، يُعدّ الهيكل إطارًا داعمًا للبنادق الطويلة ، مثل البنادق ، ليحل محلّ المخزن الخشبي التقليدي لتحسين دقة التصويب . يُصنع الهيكل عادةً من مواد معدنية صلبة مثل سبائك الألومنيوم (وأحيانًا الفولاذ المقاوم للصدأ ، أو سبائك التيتانيوم ، أو مؤخرًا سبائك المغنيسيوم ) نظرًا لصلابة المعادن وقوة تحملها للضغط مقارنةً بالخشب أو البوليمرات الاصطناعية ، والتي تُستخدم عادةً في مخازن البنادق التقليدية.

يعمل الهيكل بشكل أساسي كدعامة داعمة موسعة، موفرًا سطح ارتكاز معدنيًا يقلل من احتمالية الانزلاق تحت ضغط الارتداد . من الناحية النظرية، يعمل نظام الإطلاق المثبت في هيكل معدني بثبات أكبر أثناء إطلاق النار المتكرر، مما ينتج عنه دقة ووضوح أفضل . مع تزايد توفر تقنيات التصنيع باستخدام الحاسوب (CNC) ، أصبحت الهياكل أكثر تطورًا وبأسعار معقولة، واكتسبت شعبية واسعة نظرًا لإمكانية توسيعها لاستيعاب ملحقات قابلة للتخصيص ( مثل أخمص البندقية ومقبض المسدس )، وأنظمة وصلات سكك توفر نقاط تثبيت لمختلف الملحقات.
