الميزات الرئيسية لطائرة KH-9 سداسية الشكل

كان القمر الصناعي KH-9 ( الاسم الرمزي BYEMAN: HEXAGON )، المعروف باسم بيغ بيرد أو كي هول-9 ، [ 1 ] سلسلة من أقمار الاستطلاع الفوتوغرافي التي أطلقتها الولايات المتحدة بين عامي 1971 و1986. من بين عشرين محاولة إطلاق قام بها المكتب الوطني للاستطلاع (NRO)، تكللت جميعها بالنجاح باستثناء واحدة. [ 2 ] كان يتم تخزين الفيلم الفوتوغرافي على متن KH-9 في نظام بكرة التجميع التابع لقسم الإلكترونيات الفلكية في شركة RCA، ثم يُعاد إلى الأرض في كبسولات قابلة للاسترداد لمعالجته وتفسيره. بلغت أعلى دقة أرضية حققتها الكاميرات الرئيسية للقمر الصناعي 0.61 متر (قدمين ) ، [ 3 ] بينما يشير مصدر آخر إلى أن "الصور كانت في فئة 'أفضل من قدم واحدة'" لمهام "غامبيت" الأخيرة. [ 4 ]

تُعرف هذه الأقمار الصناعية رسمياً باسم أقمار الاستطلاع التصويري واسعة النطاق (الرمز 467). وقد قامت شركة لوكهيد بتصنيعها لصالح مكتب الاستطلاع الوطني. [ 1 ]

كانت الأقمار الصناعية عاملاً هاماً في تحديد القدرات العسكرية السوفيتية وفي الحصول على معلومات استخباراتية دقيقة لصياغة قرارات السياسة الوطنية الأمريكية، فضلاً عن نشر القوات وأنظمة الأسلحة الأمريكية. وكان لهذه الأقمار دورٌ محوري في آلية التحقق التقني الوطني الأمريكي من محادثات الحد من الأسلحة الاستراتيجية (سالت) ومعاهدة الصواريخ المضادة للصواريخ الباليستية (ABMT). [ 5 ]

تم رفع السرية عن طائرة KH-9 في سبتمبر 2011، وعُرضت إحدى نماذجها للجمهور ليوم واحد فقط في 17 سبتمبر 2011 في موقف سيارات مركز ستيفن إف. أودفار-هازي التابع للمتحف الوطني للطيران والفضاء . [ 6 ] [ 7 ] [ 8 ]

في 26 يناير 2012، عرض المتحف الوطني للقوات الجوية الأمريكية طائرة KH-9 للجمهور إلى جانب سابقتيها KH-7 و KH-8 . [ 9 ]

تطوير

كان القمر الصناعي KH-9، وفقًا للعديد ممن عملوا عليه، أكثر الأقمار الصناعية الميكانيكية تطورًا في التاريخ. [ 10 ] وقد صُمم في أوائل الستينيات كبديل لأقمار البحث CORONA . وكان الهدف منه مسح مساحات شاسعة من الأرض باستخدام كاميرا متوسطة الدقة. حمل KH-9 كاميرتين رئيسيتين، بالإضافة إلى كاميرا مسح في بعض المهمات. وكانت الأفلام الفوتوغرافية من الكاميرات تُرسل إلى مركبات إعادة دخول قابلة للاسترداد، ثم تعود إلى الأرض، حيث تلتقطها طائرة في الجو. وحملت معظم المهمات أربع مركبات إعادة دخول، مع إضافة مركبة خامسة للمهمات التي تضمنت كاميرا مسح.

بين سبتمبر 1966 ويوليو 1967، تم اختيار المقاولين لأنظمة هيكساغون الفرعية. فازت شركة لوكهيد للصواريخ والفضاء (LMSC) بعقد التجميع الأساسي للقمر الصناعي (SBA)، وشركة بيركن إلمر بعقد نظام الاستشعار الرئيسي (SS)، وشركة ماكدونيل بعقد مركبة العودة (RV)، وقسم الإلكترونيات الفلكية في شركة آر سي إيه (RCA) بعقد نظام سحب الفيلم، وشركة آيتك بعقد كاميرا المؤشر النجمي (SI). اكتمل دمج واختبار المركبة الفضائية الأولى (SV-1) على الأرض في مايو 1971، ثم شُحنت إلى قاعدة فاندنبرغ الجوية في حاوية طولها 21 مترًا (70 قدمًا) . في نهاية المطاف، طُوّرت أربعة أجيال ("مجموعات") من أقمار الاستطلاع KH-9 هيكساغون. وكان KH9-7 (المهام من 7 إلى 12) أول قمر صناعي يُشغّل كاميرا بانورامية ومجموعة تجميع أساسية من المجموعة الثانية (Block-II) . تضمنت المرحلة الثالثة (المهام من 13 إلى 18) تحسينات على توزيع الطاقة الكهربائية والبطاريات. كما أُضيف خزانان جديدان مزودان بنظام تحكم في مستوى السائل لنظام ضبط المدار (OAS)، بالإضافة إلى محركات دفع جديدة لنظام التحكم في رد الفعل (RCS)، مما ساهم في زيادة العمر التشغيلي للمركبة KH-9. علاوة على ذلك، تم زيادة إمدادات النيتروجين لنظام نقل الأفلام ووحدة الكاميرا. أما المرحلة الرابعة (المهمتان 19 و20) فقد زُوّدت بنظام قيادة مُوسّع يستخدم ذاكرة سلكية مطلية . [ 11 ] في منتصف سبعينيات القرن الماضي، عمل أكثر من 1000 شخص في منطقة دانبري بولاية كونيتيكت على هذا المشروع السري. [ 12 ]

غرقت مركبة إعادة الدخول التابعة لأول قمر صناعي من سلسلة هيكساغون إلى عمق 4900 متر (16000 قدم) تحت سطح المحيط الهادئ بعد تعطل مظلتها. استعادت الغواصة الأمريكية تريست 2 (DSV-1) حمولتها في أبريل 1972 بعد بحث مطول، لكن الفيلم كان قد تفتت خلال الأشهر التسعة التي قضاها تحت الماء، مما لم يترك أي صور قابلة للاستخدام. [ 13 ]

على مدار البرنامج، ازداد عمر الأقمار الصناعية الفردية بشكل مطرد. عمل القمر الصناعي KH-9 الأخير لمدة 275 يومًا. بلغت كتلة القمر الصناعي مع نظام كاميرا المسح 13300 كيلوغرام (29300 رطل) وبدونه 11400 كيلوغرام (25100 رطل) .

كانت وكالة الاستطلاع الوطنية (NRO) تعتزم استبدال كاميرا هيكساغون بكاميرا زيوس، ثم لاحقًا بكاميرا دامون - وهي الكاميرا التي كانت تُستخدم في هيكساغون على متن مكوك الفضاء - ولكن تم إلغاء مشروع دامون في ديسمبر 1980. [ 10 ] [ 14 ] في ديسمبر 1976، أطلقت وكالة الاستطلاع الوطنية أول كاميرا كينين KH-11 . على الرغم من أن مجال رؤية التصوير الرقمي الكهروضوئي فيها كان أصغر من مجال رؤية هيكساغون، إلا أن عدم حاجتها إلى فيلم جعلها قابلة للاستخدام لسنوات. [ 10 ]

المكونات الرئيسية لـ KH-9

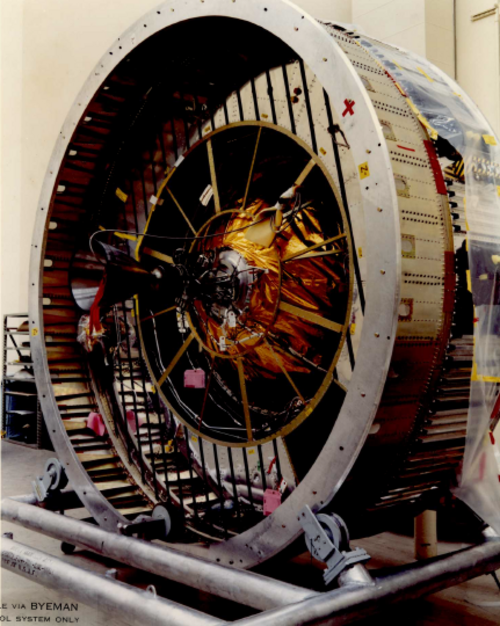

قسم التحكم بالأقمار الصناعية

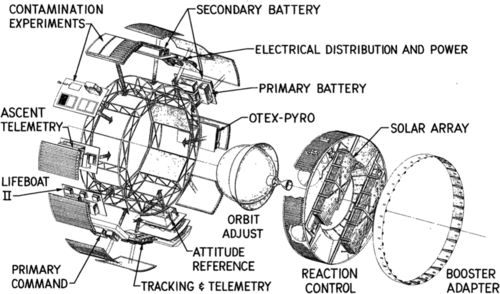

قسم التحكم بالأقمار الصناعية

بدأ قسم التحكم بالأقمار الصناعية (SCS)، الذي يشكل الجزء الخلفي من نظام التحكم بالأقمار الصناعية (SBA)، كمشروع رقم 467 التابع للقوات الجوية. وكان الهدف من قسم التحكم بالأقمار الصناعية أن يكون بديلاً أكثر كفاءة لنظام الدفع المداري الذي كانت توفره المرحلة العليا من صاروخ أجينا للأجيال السابقة من أقمار الاستطلاع. تميز قسم التحكم بالأقمار الصناعية بقطر أكبر يبلغ 3 أمتار ( مقارنةً بـ 1.5 متر في صاروخ أجينا ) وطول يبلغ 1.8 متر . واشتمل على خزانات وقود الهيدرازين لنظام ضبط المدار (OAS) ونظام التحكم في رد الفعل (RCS) اللذين يعملان بنظام الضغط. وتم ربط نظامي ضبط المدار والتحكم في رد الفعل بخط نقل لتسهيل تبادل الوقود. وتم الحفاظ على ضغط الخزانات ضمن النطاق التشغيلي بواسطة خزانات نيتروجين إضافية عالية الضغط. كما تضمن قسم التحكم بالأقمار الصناعية نظام غاز الفريون للتحكم الاحتياطي في الوضع، وهو نظام موروث من صاروخ أجينا، ويُشار إليه عادةً باسم "قارب النجاة". [ 15 ] تم تجهيز نظام SCS بألواح شمسية قابلة للنشر وهوائي مكافئ قابل للطي للاتصال عالي السرعة. [ 16 ]

الكاميرا الرئيسية

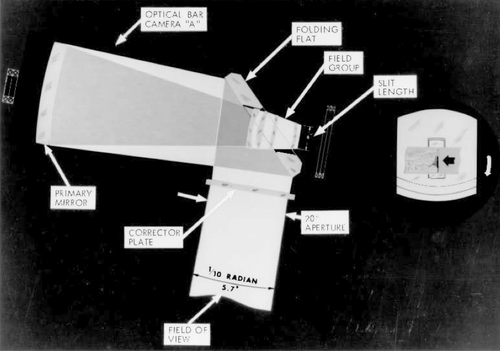

المسار البصري للكاميرا الرئيسية

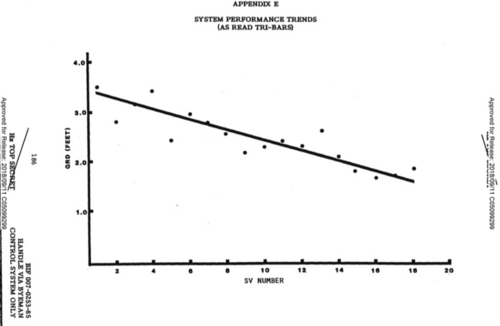

تم تحقيق دقة أرضية للكاميرات الرئيسية للمركبات الفضائية (SV) من 1 إلى 18.
صورة التقطتها طائرة KH-9 لمطار دوموديدوفو المدني السوفيتي في موسكو، تم تعريفها خطأً في الوثيقة الأصلية على أنها مطار كوبينكا.

صُمم نظام الكاميرا الرئيسي من قِبل شركة بيركن-إلمر لالتقاط صور مجسمة، [ 17 ] حيث توجد كاميرا أمامية على الجانب الأيسر، وكاميرا خلفية على الجانب الأيمن. والتقطت الصور على ارتفاعات تتراوح بين 90 و200 ميل (480,000 إلى 1,060,000 قدم؛ 140 إلى 320 كيلومترًا) . يعتمد التصميم البصري للكاميرا على كاميرا رايت مطوية بفتحة عدسة f/3.0 ، وبُعد بؤري 60 بوصة (1500 مليمتر) . وتُحدد فتحة النظام بواسطة لوحة تصحيح لا كروية قطرها 20 بوصة (510 مليمتر) ، والتي تُصحح الزيغ الكروي لتصميم رايت. في كل كاميرا، تمر صورة الأرض عبر لوحة التصحيح إلى مرآة مستوية بزاوية 45 درجة، والتي تعكس الضوء إلى مرآة رئيسية مقعرة قطرها 0.91 متر (3 أقدام ) . تُوجّه المرآة الرئيسية الضوء عبر فتحة في المرآة المستوية، ثم عبر نظام عدسات رباعي العناصر، إلى لوحة الفيلم . ويمكن للكاميرات مسح مناطق متصلة بعرض يصل إلى 120 درجة، وحققت دقة أرضية أفضل من 0.61 متر (قدمين ) خلال المرحلة الأخيرة من المشروع. [ 3 ] [ 18 ] وقد حسب دواين ألين داي ، باستخدام المواصفات المعلنة، أن نظام هيكساغون قادر على تحقيق دقة 0.2 متر (7.9 بوصة) عند نقطة النظير، و 0.4 متر ( قدم و4 بوصات) عند نقطة الأوج. [ 10 ]

كاميرا رسم الخرائط

حملت المهمات من 1205 إلى 1216 كاميرا رسم خرائط (تُعرف أيضًا باسم "كاميرا الإطار") تستخدم فيلمًا مقاس 230 مم ( 9 بوصات) بدقة منخفضة نسبيًا تبلغ في البداية 9.1 متر (30 قدمًا) ، والتي تحسنت إلى 6.1 متر (20 قدمًا) في المهمات اللاحقة [ 19 ] (أفضل قليلًا من لاندسات ). صُممت هذه الكاميرا لرسم الخرائط، وغطت صورها الكرة الأرضية بأكملها بين عامي 1973 و1981. [ 20 ] رُفعت السرية عن جميع الصور تقريبًا من هذه الكاميرا، والتي بلغ عددها 29000 صورة، تغطي كل منها مساحة 3400 كيلومتر مربع (1300 ميل مربع ) ، في عام 2002 نتيجة للأمر التنفيذي رقم 12951، [ 21 ] وهو نفس الأمر الذي رفع السرية عن مشروع كورونا، ونُقلت نسخ من الأفلام إلى مكتب أنظمة رصد موارد الأرض التابع لهيئة المسح الجيولوجي الأمريكية . [ 22 ]

لا يزال التحليل العلمي لصور الأقمار الصناعية KH-9 التي رُفعت عنها السرية يكشف عن اتجاهات تاريخية وتغيرات في المناخ والجيولوجيا الأرضية. وقد استخدمت دراسة أجريت عام 2019 حول ذوبان الأنهار الجليدية في جبال الهيمالايا على مدى نصف القرن الماضي بيانات جمعتها أقمار KH-9 الصناعية خلال سبعينيات وثمانينيات القرن الماضي لإثبات أن معدلات الذوبان قد تضاعفت منذ عام 1975. [ 23 ]

لم يكن مشروع KH-9 مشروعًا احتياطيًا لمختبر KH-10 المداري المأهول . لقد طُوّر حصريًا كبديل لنظام البحث عن كورونا. [ 15 ]

مركبات العودة إلى الوطن

احتوى الجزء الأمامي من المركبة الفضائية KH-9 على أربع مركبات إعادة دخول الأقمار الصناعية من طراز ماكدونيل دوغلاس مارك 8، والتي كانت تُزود بفيلم مُعرَّض بواسطة الكاميرات الرئيسية. بلغ وزن كل مركبة فارغة 434  كجم. وكانت تحتوي على وحدة تجميع الفيلم (من إنتاج قسم الإلكترونيات الفلكية في شركة RCA) بوزن 108  كجم، ويمكنها تخزين حوالي 227  كجم من الفيلم. أما مهمات المسح الاثنتي عشرة، فقد زُوِّدت بمركبة إعادة دخول إضافية من طراز جنرال إلكتريك مارك 5، والتي يمكنها تخزين حوالي 32  كجم من الفيلم، ليصبح إجمالي وزنها 177  كجم. [ 15 ]

الكثافة الجوية على ارتفاعات عالية

حملت المهمات من 1205 إلى 1207 منارات دوبلر [ 24 ] للمساعدة في رسم خرائط كثافة الغلاف الجوي على ارتفاعات عالية، وذلك بهدف فهم تأثيرها على تنبؤات المدارات الفلكية . [ 25 ] [ 26 ] وقد نُشرت قياسات كثافة الغلاف الجوي عبر وكالة ناسا . [ 27 ]

الأقمار الصناعية الفرعية للاستخبارات الإلكترونية

زوج مجسم من صور KH-9 (لوس أنجلوس - يونيو 1968)
زوج مجسم من صور KH-9 (لوس أنجلوس - يونيو 1968)

تضمنت المهمات من 1203 إلى 1219، بالإضافة إلى مهمات أخرى من 1203 إلى 1219، أقمارًا فرعية من طراز Ferret ELINT ، أُطلقت إلى مدار أرضي مرتفع لتصنيف رادارات الدفاع الجوي السوفيتية، والتنصت على الاتصالات الصوتية، وتسجيل بيانات القياس عن بُعد للصواريخ والأقمار الصناعية. كما تضمنت المهمات من 1210 إلى 1212 أقمارًا فرعية علمية. [ 28 ] [ 29 ] [ 30 ] [ 31 ] [ 32 ] [ 33 ] [ 34 ] [ 35 ] [ 36 ]

IRCB (S73-7)

كان بالون معايرة الأشعة تحت الحمراء (IRCB) عبارة عن  كرة معايرة قابلة للنفخ قطرها 66 سم، تدور في مدار ضمن برنامج اختبار الفضاء . كان حمولة محمولة على متن المركبة الفضائية KH9-8 (1208)، مما أدى إلى وصولها إلى مدار دائري على ارتفاع 800 كيلومتر (500 ميل) . اختفى البالون من أجهزة الاستشعار الأرضية في التسعينيات، ثم عُثر عليه مجددًا في عام 2024. [ 37 ] [ 38 ]

مهام KH-9

اسمالكتلة [ 11 ]المهمة رقمتاريخ الإطلاقمعرف NSSDC رقم NORADاسم آخرمركبة الإطلاقمدارتاريخ التحلل
KH9-1أنا120115 يونيو 19711971-056A [ 39 ] 05297OPS 7809تيتان IIID184.0  كم × 300.0  كم، i=96.4°6 أغسطس 1971 [ 39 ]
KH9-2أنا120220 يناير 19721972-002A [ 40 ] 05769العملية 1737تيتان IIID157.0  كم × 331.0  كم، i=97.0°29 فبراير 1972 [ 40 ]
KH9-3أنا12037 يوليو 19721972-052A [ 41 ] 06094OPS 7293تيتان IIID174.0  كم × 251.0  كم، i=96.9°13 سبتمبر 1972 [ 41 ]
KH9-4أنا120410 أكتوبر 19721972-079A [ 42 ] 06227OPS 8314تيتان IIID160.0  كم × 281.0  كم، i=96.5°8 يناير 1973 [ 42 ]
KH9-5أنا12059 مارس 19731973-014A [ 43 ] 06382OPS 8410تيتان IIID152.0  كم × 270.0  كم، i=95.7°19 مايو 1973 [ 43 ]
KH9-6أنا120613 يوليو 19731973-046A [ 44 ] 06727OPS 8261تيتان IIID156.0  كم × 269.0  كم، i=96.2°12 أكتوبر 1973 [ 44 ]
KH9-7٢120710 نوفمبر 19731973-088A [ 45 ] 06928OPS 6630تيتان IIID159.0  كم × 275.0  كم، i=96.9°13 مارس 1974 [ 45 ]
KH9-8٢120810 أبريل 19741974-020A [ 46 ] 07242OPS 6245تيتان IIID153.0  كم × 285.0  كم، i=94.5°28 يوليو 1974 [ 46 ]
KH9-9٢120929 أكتوبر 19741974-085A [ 47 ] 07495OPS 7122تيتان IIID162.0  كم × 271.0  كم، i=96.7°19 مارس 1975 [ 47 ]
KH9-10٢12108 يونيو 19751975-051A [ 48 ] 07918OPS 6381تيتان IIID157.0  كم × 234.0  كم، i=96.3°5 نوفمبر 1975 [ 48 ]
KH9-11٢12114 ديسمبر 19751975-114A [ 49 ] 08467العملية 4428تيتان IIID157.0  كم × 234.0  كم، i=96.7°1 أبريل 1976 [ 49 ]
KH9-12٢12128 يوليو 19761976-065A [ 50 ] 09006OPS 4699تيتان IIID159.0  كم × 242.0  كم، i=97.0°13 ديسمبر 1976 [ 50 ]
KH9-133121327 يونيو 19771977-056A [ 51 ] 10111OPS 4800تيتان IIID155.0  كم × 239.0  كم، i=97.0°23 ديسمبر 1977 [ 51 ]
KH9-143121416 مارس 19781978-029A [ 52 ] 10733OPS 0460تيتان IIID172.0  كم × 218.0  كم، i=96.4°11 سبتمبر 1978 [ 52 ]
KH9-153121516 مارس 19791979-025A [ 53 ] 11305OPS 3854تيتان IIID177.0  كم × 256.0  كم، i=96.3°22 سبتمبر 1979 [ 53 ]
KH9-163121618 يونيو 19801980-052A [ 54 ] 11850OPS 3123تيتان IIID169.0  كم × 265.0  كم، i=96.5°6 مارس 1981 [ 54 ]
KH9-173121711 مايو 19821982-041A [ 55 ] 13170OPS 5642تيتان IIID177.0  كم × 262.0  كم، i=96.4°5 ديسمبر 1982 [ 55 ]
KH9-183121820 يونيو 19831983-060A [ 56 ] 14137OPS 0721تيتان 34D163.0  كم × 224.0  كم، i=96.4°21 مارس 1984 [ 56 ]
KH9-19رابعاً121925 يونيو 19841984-065A [ 57 ] 15063الولايات المتحدة الأمريكية 2تيتان 34D170.0  كم × 230.0  كم، i=96.5°18 أكتوبر 1984 [ 57 ]
KH9-20رابعاً122018 أبريل 19861986-F03فشل الإطلاق [ 2 ]تيتان 34D——

(أرقام تعريف NSSDC: انظر COSPAR )

يكلف

بلغت التكلفة الإجمالية لبرنامج KH-9 الذي شمل 20 رحلة جوية خلال الفترة من السنة المالية 1966 إلى السنة المالية 1986 مبلغ 3.262 مليار دولار أمريكي (ما يعادل 18.46 مليار دولار أمريكي في عام 2025 ، مع اعتبار عام 1976 سنة مرجعية). [ 11 ]

تحديد

مصدر البيانات: موسوعة المركبات الفضائية الأمريكية [ 1 ] ومركز بيانات علوم الفضاء الوطني (NSSDC)

  • مركبة الإطلاق: تيتان IIID / 34D
  • الوزن الإجمالي: 11,400 كجم (25,100 رطل) ، مع كاميرا المسح 13,300 كجم (29,300 رطل)
  • وزن العودة: 5330 كجم (11750 رطل) [ 58 ]
  • أقصى قطر (الجسم الرئيسي): 3.05 متر (10.0 قدم) [ 58 ]
  • الطول (مع كاميرا المسح): 16.21 متر (53.2 قدم) [ 58 ]
  • المدار: بيضاوي، 160 كم × 240 كم (99 ميل × 149 ميل)
  • أجهزة المسح الضوئي: التلفزيون، والراديو، والكاميرا عالية الدقة

رفع السرية

تم رفع السرية عن صور HEXAGON في عام 2011 كاستمرار للأمر التنفيذي 12951. [ 59 ] [ 60 ] ومنذ ذلك الحين، تم استخدام الصور التي تم رفع السرية عنها لإجراء مراقبة الأرض (EO) من قبل العديد من الباحثين، مما يوفر نظرة ثاقبة على الثقافات الماضية وأبحاث المناخ. استُخدمت الصور من قِبل فريق من العلماء من كلية دارتموث للكشف عن الحصون الرومانية في سوريا، [ 61 ] والمعهد الكاتالوني للآثار الكلاسيكية (ICAC) للكشف عن أنظمة الري بالقنوات ، [ 62 ] وفريق من العلماء من جامعة نيوكاسل للكشف عن التصحر وتوثيق أنظمة القنوات في واحة سكورة بالمغرب ، [ 63 ] وتوثيق أنظمة القنوات في واحة الخارجة بمصر، [ 64 ] وفريق متعدد التخصصات من العلماء من المعهد الإيطالي لعلوم الغلاف الجوي والمناخ (ISAC)، ومجلس البحوث الطبيعية (CNR)، وجامعة نيوكاسل، وجامعة القادسية، ووكالة الفضاء الإيطالية (ASI) لرسم خرائط المواقع الأثرية وأنظمة الري القديمة ودراسة العلاقة بين المناخ والمياه والزراعة والتراث في جنوب العراق. [ 65 ]
