الترسيب الطبقي ( Epitaxy ) (يشير المقطع epi- إلى "فوق") هو نوع من أنواع نمو البلورات أو ترسيب المواد، حيث تتشكل طبقات بلورية جديدة ذات اتجاه واحد أو أكثر محدد بدقة بالنسبة لطبقة البذور البلورية. يُطلق على الغشاء البلوري المُرسب اسم الغشاء الطبقي أو الطبقة الطبقية. يُحدد الاتجاه (الاتجاهات) النسبي للطبقة الطبقية بالنسبة لطبقة البذور من خلال اتجاه الشبكة البلورية لكل مادة. في معظم عمليات الترسيب الطبقي، تكون الطبقة الجديدة عادةً بلورية، ويجب أن يكون لكل نطاق بلوري في الطبقة العلوية اتجاه محدد بدقة بالنسبة لبنية بلورة الركيزة. يمكن أن يشمل الترسيب الطبقي هياكل أحادية البلورة، على الرغم من رصد الترسيب الطبقي من حبيبة إلى أخرى في الأغشية الحبيبية. [ 1 ] [ 2 ] في معظم التطبيقات التكنولوجية، يُفضل الترسيب الطبقي أحادي النطاق، وهو نمو بلورة طبقة علوية ذات اتجاه واحد محدد بدقة بالنسبة لبلورة الركيزة . كما يمكن أن يلعب الترسيب الطبقي دورًا مهمًا في نمو هياكل الشبكة الفائقة. [ 3 ]

مصطلح epitaxy يأتي من الجذور اليونانية epi (ἐπί)، بمعنى "فوق"، و taxis (τάξις)، بمعنى "طريقة منظمة".

يُعدّ النموّ الطبقي أحد التطبيقات التجارية الرئيسية في صناعة أشباه الموصلات، حيث تُنمّى أغشية أشباه الموصلات طبقيًا على رقائق ركائز أشباه الموصلات. [ 4 ] في حالة النمو الطبقي لغشاء مستوٍ فوق رقاقة ركيزة، يكون لشبكة الغشاء الطبقي اتجاهٌ مُحدّد بالنسبة لشبكة ركيزة الركيزة، مثل محاذاة مؤشر ميلر [001] للغشاء مع مؤشر [001] للركيزة . في أبسط الحالات، يمكن أن تكون الطبقة الطبقية امتدادًا لنفس مركب أشباه الموصلات الموجود في الركيزة؛ ويُشار إلى ذلك بالنمو الطبقي المتجانس. أما في الحالات الأخرى، فتتكون الطبقة الطبقية من مركب مختلف؛ ويُشار إلى ذلك بالنمو الطبقي غير المتجانس.

الأنواع

الترسيب المتجانس هو نوع من الترسيب الطبقي يُجرى باستخدام مادة واحدة فقط، حيث تُنمّى طبقة بلورية على ركيزة أو طبقة من نفس المادة. تُستخدم هذه التقنية غالبًا لإنتاج طبقة أنقى من الركيزة ولتصنيع طبقات ذات مستويات تطعيم مختلفة . في الأدبيات الأكاديمية، يُختصر مصطلح الترسيب المتجانس عادةً إلى "homoepi".

تُعدّ عملية النمو المتماثل عمليةً مشابهةً لعملية النمو المتماثل الطبقي، إلا أن نمو الأغشية الرقيقة فيها لا يقتصر على النمو ثنائي الأبعاد. في هذه الحالة، تُمثّل الركيزة مادة الغشاء الرقيق.

الترسيب المتغاير هو نوع من الترسيب الطبقي يُجرى باستخدام مواد مختلفة. في هذه التقنية، ينمو غشاء بلوري على ركيزة بلورية أو غشاء من مادة مختلفة. تُستخدم هذه التقنية غالبًا لترسيب أغشية بلورية من مواد لا يمكن الحصول على بلورات منها بطرق أخرى، ولتصنيع طبقات بلورية متكاملة من مواد مختلفة. من الأمثلة على ذلك: السيليكون على الياقوت ، ونيتريد الغاليوم (GaN) على الياقوت ، وفوسفيد الألومنيوم والغاليوم والإنديوم (AlGaInP) على زرنيخيد الغاليوم (GaAs) أو الماس أو الإيريديوم ، [ 5 ] والجرافين على نيتريد البورون السداسي (hBN). [ 6 ]

يحدث التغاير الطبقي عندما تنمو طبقة ذات تركيب مختلف و/أو طبقات بلورية مختلفة على ركيزة. في هذه الحالة، يتم تحديد مقدار الإجهاد في الطبقة من خلال عدم تطابق الشبكة البلورية Ԑ:

ε=أو-أsأو{\displaystyle \varepsilon ={\frac {a_{f}-a_{s}}{a_{f}}}}

أينأو{\displaystyle a_{f}}و أs{\displaystyle a_{s}}تمثل ثوابت الشبكة البلورية للغشاء والركيزة. قد يكون للغشاء والركيزة مسافات متقاربة بين الشبكات البلورية، ولكنهما قد يختلفان في معاملات التمدد الحراري. إذا تم ترسيب غشاء عند درجة حرارة عالية، فقد يتعرض لإجهادات كبيرة عند تبريده إلى درجة حرارة الغرفة. في الواقع،ε<9%{\displaystyle \varepsilon <9\%}يُعدّ ذلك ضروريًا للحصول على التبلور الطبقي. إذاε{\displaystyle \varepsilon }إذا تجاوز سمك الطبقة الحدّ الحرج، فإنها تتعرض لإجهاد حجمي يتراكم مع كل طبقة حتى تصل إلى سمك حرج. ومع ازدياد السمك، يُخفف الإجهاد المرن في الطبقة بتكوّن الانخلاعات، التي قد تُصبح مراكز تشتيت تُؤثر سلبًا على جودة البنية. يُستخدم الترسيب المتغاير بشكل شائع لإنشاء ما يُسمى بأنظمة فجوة النطاق بفضل الطاقة الإضافية الناتجة عن التشوه. تُستخدم طبقات السيليكون-الجرمانيوم المترسبة على نطاق واسع في الإلكترونيات الدقيقة CMOS والفوتونيات السيليكونية . [ 7 ]

إن عملية Heterotopotaxy هي عملية مشابهة لعملية heteroepitaxy باستثناء أن نمو الأغشية الرقيقة لا يقتصر على النمو ثنائي الأبعاد؛ فالركيزة متشابهة فقط في بنيتها مع مادة الغشاء الرقيق.

النمو الموجه عموديًا هو عملية ينمو فيها الغشاء غير المتجانس عموديًا وأفقيًا في آن واحد. في البنية البلورية غير المتجانسة ثنائية الأبعاد، تُعدّ شرائط الجرافين النانوية المدمجة في نتريد البورون السداسي [ 8 ] [ 9 ] مثالًا على النمو الموجه عموديًا وأفقيًا.

تتضمن عملية الترسيب الطبقي بين الحبيبات نموًا طبقيًا بين حبيبات طبقة متعددة البلورات، وطبقة أساسية. [ 1 ] [ 2 ] يحدث هذا عادةً عندما تمتلك الطبقة الأساسية نسيجًا عموديًا فقط دون نسيج موازٍ للسطح. في هذه الحالة، تتكون الطبقة الأساسية من حبيبات ذات أنسجة موازية مختلفة. ثم تُنشئ الطبقة العلوية المتنامية نسيجًا محددًا على طول كل حبيبة من حبيبات الطبقة الأساسية، نتيجةً لتطابق الشبكة البلورية. لا يشمل هذا النوع من النمو الطبقي أغشية أحادية البلورة.

تُستخدم عملية الترسيب الطبقي في عمليات تصنيع السيليكون لترانزستورات الوصلة ثنائية القطب (BJTs) وأشباه الموصلات المعدنية المؤكسدة التكميلية الحديثة (CMOS)، ولكنها ذات أهمية خاصة لأشباه الموصلات المركبة مثل زرنيخيد الغاليوم . تشمل تحديات التصنيع التحكم في كمية وتجانس مقاومة وسمك الطبقة المترسبة، ونظافة ونقاء السطح وجو الحجرة، ومنع انتشار الشوائب من رقاقة الركيزة عالية التشويب عادةً إلى الطبقات الجديدة، وعيوب عملية النمو، وحماية الأسطح أثناء التصنيع والمناولة.

الآلية

الشكل 1. مقاطع عرضية للأنماط الثلاثة الرئيسية لنمو الأغشية الرقيقة، وهي: (أ) فولمر-ويبر (VW: تكوين الجزر)، (ب) فرانك-فان دير ميروي (FM: طبقة تلو الأخرى)، و(ج) سترانسكي-كراستانوف (SK: طبقة بالإضافة إلى جزيرة). يُعرض كل نمط لعدة قيم مختلفة لتغطية السطح، Θ.

يُصنف النمو غير المتجانس إلى ثلاثة أنماط نمو رئيسية: فولمر-ويبر (VW)، وفرانك-فان دير ميروي (FM)، وسترانسكي-كراستانوف (SK). [ 10 ] [ 11 ]

في نظام نمو VW، ينمو الغشاء المتنامي من نوى ثلاثية الأبعاد على سطح النمو. في هذا النمط، تكون تفاعلات المادة الممتزة مع بعضها البعض أقوى من تفاعلاتها مع السطح، مما يؤدي إلى تكوين جزر من خلال التكوين الموضعي، وتتشكل الطبقة المتنامية عندما تتحد هذه الجزر.

في نمط نمو FM، تكون تفاعلات المادة الممتزة مع السطح وتفاعلات المادة الممتزة مع المادة الممتزة متوازنة، مما يعزز النمو الطبقي ثنائي الأبعاد أو النمو المتدرج.

نمط SK هو مزيج من نمطي VW وFM. في هذه الآلية، يبدأ النمو في نمط FM، مكونًا طبقات ثنائية الأبعاد، ولكن بعد الوصول إلى سمك حرج، يدخل في نظام نمو جزر ثلاثي الأبعاد يشبه نمط VW.

مع ذلك، يحدث النمو الطبقي العملي في نظام تشبع فائق عالٍ، بعيدًا عن التوازن الديناميكي الحراري. في هذه الحالة، يخضع النمو الطبقي لحركية الذرات الممتزة بدلًا من الديناميكا الحرارية، ويصبح نمو التدفق المتدرج ثنائي الأبعاد هو السائد. [ 11 ]

طُرق

الطور البخاري

الشكل 1: العمليات الأساسية داخل حجرات النمو لـ أ) MOVPE، ب) MBE، ج) CBE.

تتم عملية النمو المتجانس للأغشية الرقيقة لأشباه الموصلات عمومًا باستخدام طرق الترسيب الكيميائي أو الفيزيائي للبخار ، والتي تنقل المواد الأولية إلى الركيزة في الحالة الغازية. على سبيل المثال، يُرسب السيليكون عادةً من رابع كلوريد السيليكون (أو رابع كلوريد الجرمانيوم ) والهيدروجين عند درجة حرارة تتراوح بين 1200 و1250  درجة مئوية تقريبًا: [ 12 ]

SiCl 4(g) + 2H2 (g) ↔ Si (s) + 4HCl (g)

حيث يُمثل (g) و(s) الطورين الغازي والصلب على التوالي. هذا التفاعل قابل للانعكاس، ويعتمد معدل النمو بشكل كبير على نسبة الغازين المصدرين. تؤدي معدلات النمو التي تتجاوز 2 ميكرومتر في الدقيقة إلى إنتاج السيليكون متعدد التبلور، وقد تحدث معدلات نمو سالبة ( تآكل ) في حال وجود كمية كبيرة من كلوريد الهيدروجين كناتج ثانوي. (يمكن إضافة كلوريد الهيدروجين عمدًا لتآكل الرقاقة). يتنافس تفاعل تآكل إضافي مع تفاعل الترسيب.

SiCl 4(g) + Si (s) ↔ 2SiCl 2(g)

قد تستخدم تقنية الترسيب الكيميائي للبخار السيليكوني أيضًا غازات السيلان ، وثنائي كلورو السيلان ، وثلاثي كلورو السيلان كمصدر. على سبيل المثال، يحدث تفاعل السيلان عند درجة حرارة 650  درجة مئوية على النحو التالي:

SiH 4 → Si + 2H 2

يتم تصنيف VPE أحيانًا حسب التركيب الكيميائي للغازات المصدرية، مثل VPE الهيدريد (HVPE) و VPE المعدني العضوي (MOVPE أو MOCVD).

يمكن تسخين حجرة التفاعل، حيث تجري هذه العملية، بواسطة مصابيح موجودة خارج الحجرة. [ 13 ] من التقنيات الشائعة المستخدمة في نمو أشباه الموصلات المركبة تقنية الترسيب الجزيئي الشعاعي (MBE). في هذه الطريقة، تُسخّن مادة المصدر لإنتاج حزمة متبخرة من الجسيمات، والتي تنتقل عبر فراغ عالٍ جدًا (10⁻⁸ باسكال ؛ أي ما يُعادل الفضاء الحر تقريبًا) إلى الركيزة وتبدأ عملية النمو الطبقي. [ 14 ] [ 15 ] أما الترسيب الكيميائي الشعاعي ، فهو عملية تتم في فراغ فائق العلو، وتستخدم مواد أولية في الطور الغازي لتوليد الحزمة الجزيئية. [ 16 ]

ومن التقنيات الأخرى المستخدمة على نطاق واسع في الإلكترونيات الدقيقة وتكنولوجيا النانو تقنية الترسيب الطبقي الذري ، حيث يتم ضخ الغازات الأولية بشكل متناوب في حجرة، مما يؤدي إلى نمو طبقة أحادية ذرية عن طريق تشبع السطح والامتزاز الكيميائي .

الطور السائل

الترسيب الطوري السائل (LPE) هو أسلوب لترسيب طبقات بلورية من أشباه الموصلات من المصهور على ركائز صلبة. تتم هذه العملية عند درجات حرارة أقل بكثير من درجة انصهار شبه الموصل المراد ترسيبه. يُذاب شبه الموصل في مصهور مادة أخرى. في ظروف قريبة من حالة التوازن بين الذوبان والترسيب، يكون ترسيب بلورة شبه الموصل على الركيزة سريعًا ومتجانسًا نسبيًا. تُعد فوسفيد الإنديوم (InP) الركيزة الأكثر استخدامًا. يمكن استخدام ركائز أخرى، مثل الزجاج أو السيراميك، لتطبيقات خاصة. ولتسهيل عملية التكوين البلوري، وتجنب الإجهاد في الطبقة النامية، يجب أن يكون معامل التمدد الحراري للركيزة والطبقة النامية متقاربًا.

تُستخدم عملية الترسيب الطوري السائل بالطرد المركزي تجاريًا لإنتاج طبقات رقيقة من السيليكون والجرمانيوم وأرسينيد الغاليوم . [ 17 ] [ 18 ] وتُعدّ عملية نمو الأغشية المُشكّلة بالطرد المركزي عمليةً تُستخدم لتكوين طبقات رقيقة من المواد باستخدام جهاز الطرد المركزي . وقد استُخدمت هذه العملية لإنتاج السيليكون للخلايا الشمسية ذات الأغشية الرقيقة [ 19 ] [ 20 ] وكواشف الأشعة تحت الحمراء البعيدة. [ 21 ] وتُستخدم درجة الحرارة وسرعة دوران جهاز الطرد المركزي للتحكم في نمو الطبقة. [ 18 ] وتتميز عملية الترسيب الطوري السائل بالطرد المركزي بقدرتها على إنشاء تدرجات في تركيز الشوائب مع الحفاظ على درجة حرارة المحلول ثابتة. [ 22 ]

الطور الصلب

الترسيب الطوري الصلب (SPE) هو عملية انتقال بين الطورين غير المتبلور والمتبلور للمادة. ويتم إنتاجه عادةً بترسيب طبقة رقيقة من مادة غير متبلورة على ركيزة متبلورة، ثم تسخينها لتبلور الطبقة. وتعمل الركيزة أحادية البلورة كقالب لنمو البلورات. وتُعتبر خطوة التلدين المستخدمة لإعادة تبلور أو إصلاح طبقات السيليكون التي تحولت إلى حالة غير متبلورة أثناء زرع الأيونات نوعًا من أنواع الترسيب الطوري الصلب. ويُستخدم فصل الشوائب وإعادة توزيعها عند سطح التلامس بين الطبقة المتبلورة والطبقة غير المتبلورة النامية خلال هذه العملية لإدخال شوائب منخفضة الذوبان في المعادن والسيليكون. [ 23 ]

المنشطات

يمكن تطعيم الطبقة المترسبة أثناء عملية الترسيب بإضافة شوائب إلى غاز المصدر، مثل الأرسين أو الفوسفين أو ثنائي البوران . وقد تنتشر الشوائب الموجودة في غاز المصدر، والمتحررة بفعل التبخر أو الحفر الرطب للسطح، إلى الطبقة المترسبة وتسبب التطعيم الذاتي . ويحدد تركيز الشوائب في الطور الغازي تركيزها في الفيلم المترسب. كما يمكن تحقيق التطعيم بتقنية التنافس على المواقع، حيث تُضبط نسب المواد الأولية للنمو لتعزيز دمج الفراغات أو أنواع محددة من الشوائب أو تجمعات الفراغات والشوائب في الشبكة البلورية. [ 24 ] [ 25 ] [ 26 ] بالإضافة إلى ذلك، قد تسمح درجات الحرارة العالية التي تُجرى عندها عملية الترسيب بانتشار الشوائب إلى الطبقة النامية من طبقات أخرى في الرقاقة ( الانتشار الخارجي ).

المعادن

نص

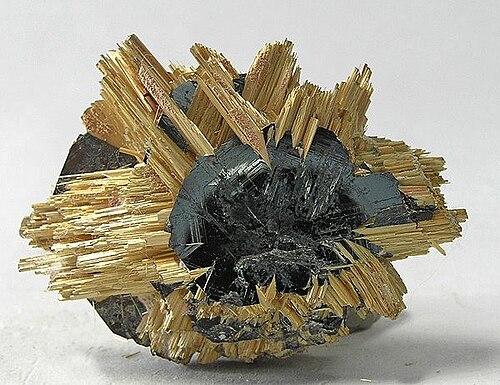

طبقة رقيقة من الروتيل على الهيماتيت، طولها حوالي 6 سم. باهيا ، البرازيل

في علم المعادن، يُعرف التبلور المتناحي بأنه نمو طبقة من معدن فوق طبقة أخرى بطريقة منتظمة، بحيث تتراصف اتجاهات بلورية معينة للمعدنين. ويحدث هذا عندما تتشابه المسافات بين الذرات في بعض المستويات البلورية للطبقة النامية والطبقة الأساسية . [ 27 ]

إذا كانت بلورات كلا المعدنين مكتملة التكوين بحيث تكون اتجاهات المحاور البلورية واضحة، فإنه يمكن استنتاج العلاقة التناظرية بمجرد الفحص البصري. [ 27 ]

أحيانًا تتشكل بلورات منفصلة متعددة على سطح واحد، وفي حال وجود نمو متناظر، فإن جميع بلورات النمو المتناظر ستكون لها نفس التوجه. إلا أن العكس ليس صحيحًا بالضرورة. فإذا كانت بلورات النمو المتناظر لها توجه مماثل، فمن المحتمل وجود علاقة نمو متناظر، ولكن هذا ليس مؤكدًا. [ 27 ]

يرى بعض المؤلفين [ 28 ] أن نمو طبقة ثانية من نفس نوع المعدن يُعدّ أيضًا نموًا طبقيًا، وهو مصطلح شائع بين علماء أشباه الموصلات الذين يحفزون نموًا طبقيًا لطبقة رقيقة ذات مستوى تطعيم مختلف على ركيزة من أشباه الموصلات مصنوعة من نفس المادة. أما بالنسبة للمعادن المتكونة طبيعيًا، فإن تعريف الجمعية الدولية للمعادن (IMA) يشترط أن يكون المعدنان من نوعين مختلفين. [ 29 ]

ومن التطبيقات البشرية الأخرى للنمو الطبقي المتناحي صناعة الثلج الاصطناعي باستخدام يوديد الفضة ، وهو أمر ممكن لأن يوديد الفضة السداسي والجليد لهما أبعاد خلوية متشابهة. [ 28 ]

المعادن المتماثلة الشكل

قد يكون للمعادن التي لها نفس البنية ( المعادن المتماثلة ) علاقات تآثرية. ومن الأمثلة على ذلك الألبيت NaAlSi3 O8 علىالميكروكلينKAlSi3 O8. كلا هذين المعدنينثلاثي الميل، معالمجموعة الفراغية1، ومعخلية وحدة، a = 8.16 Å، b = 12.87 Å، c = 7.11 Å، α = 93.45°، β = 116.4°، γ = 90.28° للألبيت و a = 8.5784 Å، b = 12.96 Å، c = 7.2112 Å، α = 90.3°، β = 116.05°، γ = 89° للميكروكلين.

المعادن متعددة الأشكال

نص

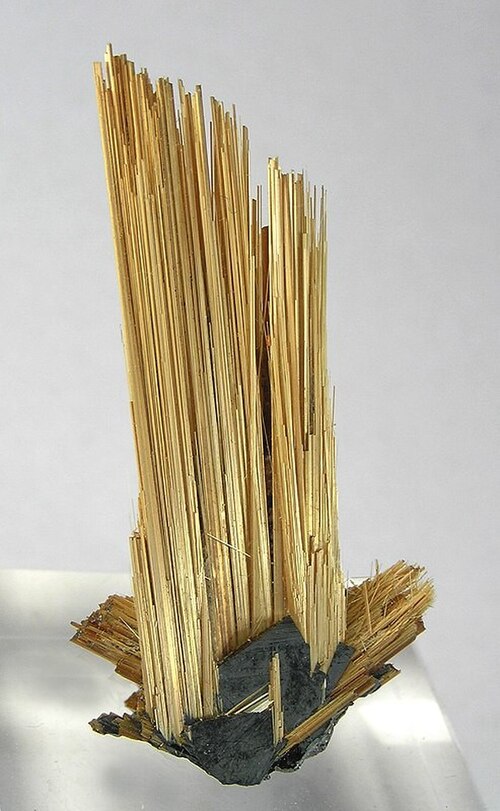

الروتيل على الهيماتيت، من نوفو هوريزونتي، باهيا، المنطقة الشمالية الشرقية، البرازيل
نص
هيماتيت متحول زائفًا من الماغنيتيت، ذو أسطح متدرجة. لا ريوخا ، الأرجنتين

قد ترتبط المعادن التي لها نفس التركيب ولكن ببنى مختلفة ( المعادن متعددة الأشكال ) بعلاقات تبلورية. ومن الأمثلة على ذلك البيريت والماركاسيت ، وكلاهما FeS₂ ، والاسفاليريت والوورتزيت ، وكلاهما ZnS. [ 27 ]

الروتيل على الهيماتيت

قد تُظهر بعض أزواج المعادن غير المرتبطة بنيويًا أو تركيبيًا ظاهرة التبلور المتماثل. ومن الأمثلة النموذجية على ذلك الروتيل (TiO₂ ) على الهيماتيت ( Fe₂O₃ ) . [ 27 ] [ 30 ] الروتيل رباعي الأضلاع والهيماتيت ثلاثي الأضلاع . ومع ذلك، توجد اتجاهات ذات تباعد متقارب بين الذرات في المستوى (100) للروتيل (العمودي على المحور a ) والمستوى (001) للهيماتيت (العمودي على المحور c). في التبلور المتماثل، تميل هذه الاتجاهات إلى التوافق، مما يؤدي إلى أن يكون محور نمو الروتيل موازيًا للمحور c للهيماتيت، وأن يكون المحور c للروتيل موازيًا لأحد محاور الهيماتيت. [ 27 ]

الهيماتيت على المغنتيت

مثال آخر هو الهيماتيت Fe 3+ 2 O3 علىالماغنيتيتFe 2+Fe 3+ 2 O٤. يعتمد تركيب الماغنيتيت على أيوناتالأكسجين المتراصة بإحكامفي تسلسل ABC-ABC. في هذا التراص، تكون الطبقات المتراصة متوازية مع المستوى(١١١)(وهو مستوى يقطع بشكل متناظر زاوية مكعب). أما تركيب الهيماتيت فيعتمد على أيونات الأكسجين المتراصة بإحكام في تسلسل AB-AB، مما ينتج عنه بلورة ذات تناظر سداسي. [ ٣١ ]

لو كانت الكاتيونات صغيرة بما يكفي لتتلاءم مع بنية متراصة تمامًا من أنيونات الأكسجين، لكانت المسافة بين مواقع الأكسجين المتجاورة متساوية لكلا النوعين. مع ذلك، يبلغ نصف قطر أيون الأكسجين 1.36 أنغستروم فقط [ 32 ]، بينما كاتيونات الحديد كبيرة بما يكفي لإحداث بعض الاختلافات. تتراوح أنصاف أقطار الحديد من 0.49 أنغستروم إلى 0.92 أنغستروم [ 33 ] ، اعتمادًا على الشحنة (2+ أو 3+) وعدد التناسق (4 أو 8). ومع ذلك، فإن المسافات بين ذرات الأكسجين متشابهة في المعدنين، لذا يمكن للهيماتيت أن ينمو بسهولة على أوجه (111) للمغنيتيت، حيث يكون الهيماتيت (001) موازيًا للمغنيتيت (111) [ 31 ] .

التطبيقات

تُستخدم تقنية الترسيب الطبقي في تكنولوجيا النانو وتصنيع أشباه الموصلات . في الواقع، تُعدّ هذه التقنية الطريقة الوحيدة المتاحة من حيث التكلفة لنمو بلورات عالية الجودة للعديد من مواد أشباه الموصلات. في علم الأسطح ، تُستخدم تقنية الترسيب الطبقي لإنشاء ودراسة أغشية أحادية الطبقة ومتعددة الطبقات من الجزيئات العضوية الممتزة على أسطح بلورية أحادية باستخدام مجهر المسح النفقي . [ 34 ] [ 35 ]
