مطيافية رامان المحسنة سطحيًا

📅 آخر تحديث: ٣ أغسطس ٢٠٢٦
✍️ نُشر في: ٣ أغسطس ٢٠٢٦
📷 يحتوي على 2 صور
الموسوعة الحرة

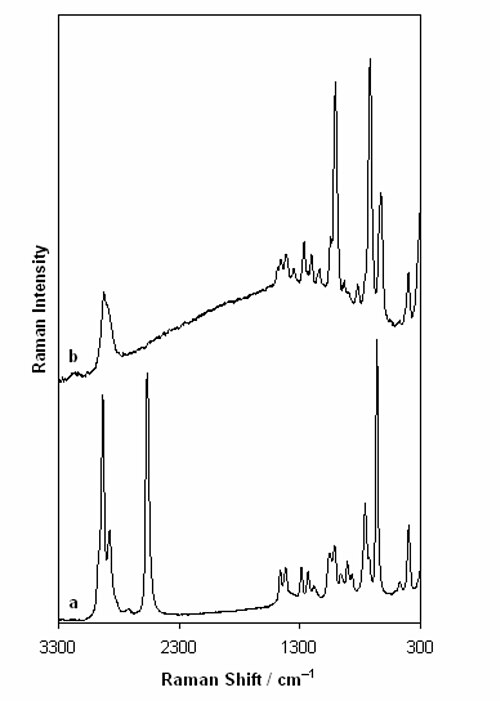

طيف رامان لسائل 2-مركابتوإيثانول (أدناه) وطيف SERS لطبقة أحادية من 2-مركابتوإيثانول مُشكّلة على سطح فضة خشن (أعلاه). تم تعديل مقياس الطيف وإزاحته لتوضيحه. يظهر اختلاف في قواعد الانتقاء: بعض الحزم تظهر فقط في طيف رامان للطور السائل أو فقط في طيف SERS.

يُعدّ التحليل الطيفي الراماني المُحسَّن سطحيًا، أو تشتت رامان المُحسَّن سطحيًا ( SERS )، تقنية حساسة للسطح تُحسِّن تشتت رامان بواسطة الجزيئات الممتصة على أسطح معدنية خشنة أو بواسطة هياكل نانوية مثل أنابيب السيليكا النانوية المغناطيسية البلازمونية. [ 1 ] يمكن أن يصل عامل التحسين إلى 10¹⁰ إلى 10¹¹ ، [ 2 ] [ 3 ] مما يعني أن هذه التقنية قادرة على كشف الجزيئات المفردة. [ 4 ] [ 5 ]

تاريخ

رُصدت ظاهرة رامان المحسّن سطحيًا (SERS) لأول مرة من البيريدين الممتز على الفضة المُخشنة كهروكيميائيًا على يد مارتن فليشمان ، وباتريك ج. هندرا، وأ. جيمس ماكويلان في قسم الكيمياء بجامعة ساوثهامبتون ، المملكة المتحدة، عام 1973. [ 6 ] وقد احتفت الجمعية الملكية للكيمياء بالذكرى الأربعين لأول رصد لظاهرة SERS بمنح جامعة ساوثهامبتون لوحة تذكارية وطنية للكيمياء. في عام 1977، لاحظت مجموعتان بحثيتان بشكل مستقل أن تركيز الأنواع المُشتتة لا يُمكن أن يُفسر الإشارة المُعززة، واقترحت كل منهما آليةً لتفسير هذا التعزيز. ولا تزال نظرياتهما مقبولة لتفسير ظاهرة SERS. فقد اقترح جانمير وريتشارد فان دوين [ 7 ] تأثيرًا كهرومغناطيسيًا، بينما اقترح ألبريشت وكريتون [ 8 ] تأثير نقل الشحنة. وتنبأ روفوس ريتشي، من قسم أبحاث العلوم الصحية في مختبر أوك ريدج الوطني ، بوجود بلازمون السطح . [ 9 ]

الآليات

لا تزال الآلية الدقيقة لتأثير تعزيز SERS موضع نقاش في الأدبيات العلمية. [ 10 ] توجد نظريتان رئيسيتان، ورغم اختلاف آليتيهما اختلافًا جوهريًا، إلا أن التمييز بينهما تجريبيًا لم يكن بالأمر السهل. تقترح النظرية الكهرومغناطيسية إثارة بلازمونات سطحية موضعية ، بينما تقترح النظرية الكيميائية تكوين معقدات نقل الشحنة . وتستند النظرية الكيميائية إلى مطيافية رامان الرنينية ، [ 11 ] حيث يؤدي تطابق تردد (أو رنين) طاقة الفوتون الساقط وانتقال الإلكترون إلى تعزيز شدة تشتت رامان بشكل كبير . وقد دعمت الأبحاث التي أُجريت عام 2015 حول امتداد أكثر قوة لتقنية SERS يُسمى SLIPSERS (SlipsERS المسامي المشبع بسائل زلق) [ 12 ] النظرية الكهرومغناطيسية. [ 13 ]

النظرية الكهرومغناطيسية

يحدث ازدياد شدة إشارة رامان للمواد الممتزة على أسطح معينة نتيجةً لزيادة المجال الكهربائي الذي يوفره السطح. فعندما يصطدم الضوء الساقط في التجربة بالسطح، تُثار بلازمونات سطحية موضعية. ويكون تعزيز المجال في أقصى حالاته عندما يكون تردد البلازمون ، ωp ، في حالة رنين مع الإشعاع.ω=ωص/3{\displaystyle \omega =\omega _{p}/{\sqrt {3}}}بالنسبة للجسيمات الكروية). لكي يحدث التشتت، يجب أن تكون تذبذبات البلازمون عمودية على السطح؛ فإذا كانت في مستوى السطح، فلن يحدث أي تشتت. لهذا السبب، تُستخدم عادةً الأسطح الخشنة أو ترتيبات الجسيمات النانوية في تجارب SERS، حيث توفر هذه الأسطح مساحةً يمكن أن تحدث عليها هذه التذبذبات الجماعية الموضعية . [ 14 ] يمكن أن يحدث تعزيز SERS حتى عندما يكون الجزيء المُثار بعيدًا نسبيًا عن السطح الذي يحتوي على الجسيمات النانوية المعدنية، مما يُتيح ظواهر بلازمون السطح. [ 15 ]

يمكن للضوء الساقط على السطح أن يُثير مجموعة متنوعة من الظواهر فيه، إلا أن تعقيد هذه الحالة يُمكن تبسيطه باستخدام أسطح ذات خصائص أصغر بكثير من الطول الموجي للضوء، حيث لا يتعرف النظام إلا على المساهمة ثنائية القطب . تُساهم هذه المساهمة في تذبذبات البلازمون، مما يؤدي إلى تعزيز الإشارة. يكون تأثير SERS واضحًا جدًا لأن تعزيز المجال يحدث مرتين. أولًا، يُضخّم تعزيز المجال شدة الضوء الساقط، مما يُثير أنماط رامان للجزيء المدروس، وبالتالي يزيد من إشارة تشتت رامان. ثم تُضخّم إشارة رامان مرة أخرى بواسطة السطح وفقًا للآلية نفسها التي أثارت الضوء الساقط، مما ينتج عنه زيادة أكبر في الناتج الكلي. في كل مرحلة، يُعزز المجال الكهربائي بمقدار E₂ ، ليصل إجمالي التعزيز إلى E₄ . [ 16 ]

لا يكون التحسين متساوياً لجميع الترددات. فعند الترددات التي يكون فيها انزياح إشارة رامان طفيفاً عن الضوء الساقط، يمكن أن يكون كل من ضوء الليزر الساقط وإشارة رامان قريبين من الرنين مع تردد البلازمون، مما يؤدي إلى تحسين E4 . أما عند انزياح التردد بشكل كبير، فلا يمكن أن يكون كل من الضوء الساقط وإشارة رامان في حالة رنين مع ωp ، وبالتالي لا يمكن أن يكون التحسين في كلتا المرحلتين في أقصى حالاته. [ 17 ]

يُحدد تردد رنين البلازمون اختيار المعدن السطحي. ويُستخدم الإشعاع المرئي والأشعة تحت الحمراء القريبة (NIR) لإثارة أنماط رامان. يُعدّ كلٌّ من الفضة والذهب من المعادن النموذجية لتجارب SERS، لأن ترددات رنين البلازمون لديهما تقع ضمن نطاقات الأطوال الموجية هذه، مما يوفر أقصى قدر من التضخيم للضوء المرئي والأشعة تحت الحمراء القريبة. كما يقع طيف امتصاص النحاس ضمن النطاق المقبول لتجارب SERS. [ 18 ] وتُظهر الهياكل النانوية للبلاتين والبلاديوم أيضًا رنين البلازمون ضمن نطاق الترددات المرئية والأشعة تحت الحمراء القريبة. [ 19 ]

النظرية الكيميائية

تُفسر مطيافية رامان الرنينية الزيادة الهائلة في شدة تشتت رامان. إذ تُعزز عمليات نقل الشحنات بين الجزيئات وداخلها قمم طيف رامان بشكل ملحوظ. وعلى وجه الخصوص، تكون هذه الزيادة هائلة بالنسبة للأنواع التي تمتص على سطح المعدن، وذلك نتيجةً لعمليات نقل الشحنات عالية الشدة من سطح المعدن ذي النطاق العريض إلى الأنواع الممتصة. [ 20 ] وتُهيمن هذه الزيادة في رامان الرنينية في تقنية رامان المُحسَّنة سطحيًا (SERS) للأنواع الموجودة على التجمعات النانوية الصغيرة ذات فجوات النطاق الكبيرة ، [ 20 ] لأن بلازمون السطح لا يظهر إلا على سطح المعدن ذي فجوات النطاق شبه المعدومة. ومن المحتمل أن تحدث هذه الآلية الكيميائية بالتزامن مع الآلية الكهرومغناطيسية لسطح المعدن. [ 21 ] [ 22 ]

الأسطح

على الرغم من إمكانية إجراء قياسات SERS في المحاليل الغروية، إلا أن الطريقة الأكثر شيوعًا اليوم هي ترسيب عينة سائلة على سطح من السيليكون أو الزجاج ذي سطح معدني نبيل ذي بنية نانوية . وبينما أُجريت التجارب الأولى على الفضة المُخَشَّنة كيميائيًا كهربائيًا [ 6 ] ، تُحضَّر الأسطح الآن غالبًا باستخدام توزيع جسيمات نانوية معدنية على السطح [ 23 ] ، بالإضافة إلى استخدام الطباعة الحجرية [ 24 ] أو السيليكون المسامي كدعامة [25] [26]. كما استُخدمت أعمدة نانوية ثنائية الأبعاد من السيليكون مُزينة بالفضة لإنشاء ركائز نشطة في SERS [ 27 ] . أكثر المعادن شيوعًا المستخدمة في الأسطح البلازمونية في SERS للضوء المرئي هي الفضة والذهب؛ ومع ذلك، فقد تم استكشاف الألومنيوم مؤخرًا كمادة بلازمونية بديلة، لأن نطاق البلازمون الخاص به يقع في منطقة الأشعة فوق البنفسجية، على عكس الفضة والذهب [ 28 ] . لذا، هناك اهتمام كبير باستخدام الألومنيوم في SERS للأشعة فوق البنفسجية. مع ذلك، فقد تبين، بشكلٍ مفاجئ، أن له أيضًا تعزيزًا كبيرًا في نطاق الأشعة تحت الحمراء، وهو أمرٌ لم يُفهم تمامًا بعد. [ 29 ] في العقد الحالي، بات من المسلّم به ضرورة خفض تكلفة ركائز SERS لتصبح تقنية قياس شائعة الاستخدام في الكيمياء التحليلية. [ 30 ] ولتلبية هذه الحاجة، حظي الورق البلازموني باهتمام واسع في هذا المجال، حيث تُصنع ركائز SERS عالية الحساسية من خلال طرقٍ مثل النقع، [ 31 ] [ 32 ] [ 33 ] والتخليق الموضعي، [ 34 ] [ 35 ] والطباعة بالشاشة الحريرية ، [ 36 ] والطباعة النفاثة للحبر. [ 37 ] [ 38 ] [ 39 ]

يؤثر شكل وحجم الجسيمات النانوية المعدنية بشكل كبير على قوة التضخيم، لأن هذه العوامل تؤثر على نسبة أحداث الامتصاص والتشتت. [ 40 ] [ 41 ] يوجد حجم مثالي لهذه الجسيمات، وسماكة سطح مثالية لكل تجربة. [ 42 ] إذا أمكن ضبط التركيز وحجم الجسيمات بشكل أفضل لكل تجربة، فسيسهم ذلك بشكل كبير في خفض تكلفة الركائز. تسمح الجسيمات الكبيرة جدًا بإثارة الأقطاب المتعددة ، وهي غير إشعاعية. وبما أن انتقال ثنائي القطب فقط هو ما يؤدي إلى تشتت رامان، فإن الانتقالات ذات الرتبة الأعلى ستؤدي إلى انخفاض في الكفاءة الإجمالية للتضخيم. تفقد الجسيمات الصغيرة جدًا موصليتها الكهربائية ولا تستطيع تضخيم المجال. عندما يقترب حجم الجسيم من بضع ذرات، لا ينطبق تعريف البلازمون، إذ يجب أن يكون هناك تجمع كبير من الإلكترونات للتذبذب معًا. [ 16 ] يجب أن تتمتع ركيزة SERS المثالية بتجانس عالٍ وتضخيم عالٍ للمجال. يمكن تصنيع هذه الركائز على نطاق رقاقة، كما تم إثبات إمكانية استخدام المجهر فائق الدقة بدون علامات باستخدام تقلبات إشارة تشتت رامان المحسّن سطحيًا على هذه الأسطح الفوقية البلازمونية عالية الأداء والمتجانسة للغاية. [ 43 ]

نظراً لخصائصها الفيزيائية والكيميائية الفريدة، حظيت المواد ثنائية الأبعاد باهتمام كبير كركائز بديلة لتقنية رامان المحسّنة سطحياً (SERS). يوفر استخدام المواد ثنائية الأبعاد كركائز لتقنية SERS العديد من المزايا مقارنةً بالركائز المعدنية التقليدية، بما في ذلك الحساسية العالية، وإمكانية التكرار، والاستقرار الكيميائي . [ 44 ]

يُعدّ الجرافين من أكثر المواد ثنائية الأبعاد دراسةً لتطبيقات SERS. يتميز الجرافين بمساحة سطحية عالية، وحركية إلكترونية عالية ، وثبات كيميائي ممتاز، مما يجعله ركيزة جذابة لتقنية SERS. كما أظهرت مستشعرات SERS القائمة على الجرافين قابلية عالية للتكرار وثباتًا كبيرًا، مما يجعلها جذابة للتطبيقات العملية. [ 45 ] بالإضافة إلى الجرافين، دُرست مواد ثنائية الأبعاد أخرى، وخاصةً MXenes، لتطبيقات SERS. [ 46 ] [ 47 ] تتميز MXenes بمساحة سطحية عالية، وموصلية كهربائية جيدة، وثبات كيميائي، مما يجعلها جذابة لتطبيقات SERS. [ 46 ] ونتيجةً لذلك، استُخدمت مستشعرات SERS القائمة على MXenes للكشف عن العديد من المواد التحليلية، بما في ذلك الجزيئات العضوية، [ 48 ] والأدوية ومستقلباتها. [ 47 ]

مع استمرار البحث والتطوير، من المرجح أن تُستخدم مستشعرات SERS القائمة على المواد ثنائية الأبعاد على نطاق أوسع في مختلف الصناعات، بما في ذلك الرصد البيئي والرعاية الصحية وسلامة الأغذية. [ 49 ]

التطبيقات

تُستخدم ركائز SERS للكشف عن وجود الجزيئات الحيوية منخفضة التركيز، وبالتالي يمكنها الكشف عن البروتينات في سوائل الجسم. [ 50 ] وقد أُنجز الكشف المبكر عن المؤشرات الحيوية لسرطان البنكرياس باستخدام نهج المقايسة المناعية القائم على SERS. [ 50 ] تُستخدم منصة الكشف عن المؤشرات الحيوية البروتينية المتعددة القائمة على SERS في شريحة ميكروفلويدية للكشف عن العديد من المؤشرات الحيوية البروتينية للتنبؤ بنوع المرض والمؤشرات الحيوية الهامة، وزيادة فرصة التمييز بين الأمراض ذات المؤشرات الحيوية المتشابهة مثل سرطان البنكرياس وسرطان المبيض والتهاب البنكرياس. [ 51 ] وقد استُخدمت هذه التقنية للكشف عن اليوريا وبلازما الدم الخالية من العلامات في مصل الدم البشري، وقد تُصبح الجيل القادم في الكشف عن السرطان وفحصه. [ 52 ] [ 53 ]

تتيح القدرة على تحليل تركيب المخاليط على المستوى النانوي استخدام ركائز SERS، مما يُفيد في التحليل البيئي، والصناعات الدوائية، وعلوم المواد، والفنون، والبحوث الأثرية، وعلم الأدلة الجنائية، والكشف عن المخدرات والمتفجرات، وتحليل جودة الأغذية، [ 54 ] والكشف عن الخلايا الطحلبية المفردة. [ 55 ] [ 56 ] [ 57 ] ويمكن استخدام SERS مع الاستشعار البلازموني لإجراء تحليل كمي عالي الحساسية للجزيئات الصغيرة في السوائل الحيوية البشرية، [ 58 ] والكشف الكمي عن التفاعلات الجزيئية الحيوية، [ 59 ] والكشف عن المؤشرات الحيوية للسرطان منخفضة المستوى عبر منصات المقايسة المناعية الساندويتشية، [ 60 ] [ 61 ] وتوصيف الإكسوسومات دون استخدام علامات، [ 62 ] ودراسة عمليات الأكسدة والاختزال على مستوى الجزيء المفرد. [ 63 ]

تُعدّ تقنية SERS تقنية فعّالة لتحديد المعلومات الهيكلية حول الأنظمة الجزيئية. وقد وجدت هذه التقنية تطبيقات واسعة النطاق في الاستشعار الكيميائي فائق الحساسية والتحليلات البيئية. [ 64 ]

نُشرت مراجعة للتطبيقات الحالية والمستقبلية لتقنية SERS في عام 2020. [ 65 ]

قواعد الاختيار

يشير مصطلح مطيافية رامان المحسّنة سطحيًا إلى أنها توفر نفس المعلومات التي توفرها مطيافية رامان التقليدية، ولكن بإشارة محسّنة بشكل كبير. في حين أن أطياف معظم تجارب SERS مشابهة للأطياف غير المحسّنة سطحيًا، إلا أنه غالبًا ما توجد اختلافات في عدد الأنماط الموجودة. قد تظهر أنماط إضافية غير موجودة في طيف رامان التقليدي في طيف SERS، بينما قد تختفي أنماط أخرى. تُحدد الأنماط المرصودة في أي تجربة طيفية بتناظر الجزيئات ، وعادةً ما تُلخص بقواعد الانتقاء . عندما تُمتص الجزيئات على سطح ما، قد يتغير تناظر النظام، مما يُعدّل تناظر الجزيء بشكل طفيف، وهو ما قد يؤدي إلى اختلافات في انتقاء الأنماط. [ 66 ]

إحدى الطرق الشائعة لتعديل قواعد الانتقاء تنشأ من حقيقة أن العديد من الجزيئات التي تمتلك مركز تناظر تفقد هذه الخاصية عند امتزازها على سطح ما. يؤدي فقدان مركز التناظر إلى إلغاء متطلبات قاعدة الاستبعاد المتبادل ، التي تنص على أن الأنماط لا يمكن أن تكون نشطة إلا في طيف رامان أو الأشعة تحت الحمراء. وبالتالي، يمكن أن تظهر الأنماط التي تظهر عادةً في طيف الأشعة تحت الحمراء للجزيء الحر فقط في طيف رامان المحسن سطحيًا (SERS). [ 14 ]

يمكن تغيير تناظر الجزيء بطرق مختلفة تبعًا لاتجاه ارتباطه بالسطح. في بعض التجارب، يُمكن تحديد اتجاه الامتزاز على السطح من خلال طيف SERS، حيث تظهر أنماط مختلفة تبعًا لكيفية تعديل التناظر. [ 67 ]

نظام SERS عن بعد

يتكون التحليل الطيفي رامان المحسن سطحيًا عن بعد (SERS) من استخدام الموجهات النانوية المعدنية التي تدعم موجات البلازمون السطحية المنتشرة (SPPs) لإجراء SERS في موقع بعيد يختلف عن موقع الليزر الساقط.

استُخدمت موجات البلازمون السطحية المنتشرة المدعومة بالأسلاك النانوية لإظهار الإثارة عن بُعد، [ 68 ] [ 69 ] وكذلك الكشف عن بُعد في تقنية رامان المحسّن سطحيًا. [ 70 ] كما استُخدم سلك نانوي فضي لإظهار الإثارة والكشف عن بُعد باستخدام الجرافين كمشتت رامان. [ 71 ]

التطبيقات

لقد تم بالفعل استخدام أنظمة البلازمون المختلفة لإظهار الكشف عن الجزيئات الحيوية في الخلايا الحية باستخدام تقنية رامان والإثارة عن بعد للتفاعلات التحفيزية السطحية.

المقايسات المناعية

يمكن استخدام المقايسات المناعية القائمة على تقنية SERS للكشف عن المؤشرات الحيوية منخفضة التركيز. على سبيل المثال، يمكن استخدام الأجسام المضادة وجزيئات الذهب لتحديد كمية البروتينات في مصل الدم بحساسية ونوعية عاليتين. [ 50 ] [ 51 ]

استهداف الأوليغونوكليوتيدات

يمكن استخدام تقنية SERS لاستهداف تسلسلات محددة من الحمض النووي DNA و RNA باستخدام مزيج من جسيمات الذهب والفضة النانوية وأصباغ رامان النشطة، مثل Cy3 . ويمكن تحديد تعدد أشكال النوكليوتيدات المفردة (SNP) باستخدام هذه التقنية. تُسهّل جسيمات الذهب النانوية تكوين طبقة فضية على المناطق الموسومة بالصبغة في الحمض النووي DNA أو RNA، مما يسمح بإجراء SERS. لهذه التقنية تطبيقات محتملة عديدة؛ فعلى سبيل المثال، أفاد Cao وزملاؤه بإمكانية تحديد تسلسلات جينية لفيروس نقص المناعة البشرية (HIV) والإيبولا والتهاب الكبد وبكتيريا الجمرة الخبيثة (Bacillus Anthracis) بشكل فريد باستخدام هذه التقنية. كان كل طيف محددًا، وهو ما يُعد ميزةً مقارنةً بالكشف الفلوري؛ إذ تتداخل بعض المؤشرات الفلورية مع مؤشرات جينية أخرى. تكمن ميزة هذه التقنية في تحديد التسلسلات الجينية في توفر العديد من أصباغ رامان تجاريًا، مما قد يُسهم في تطوير مجسات غير متداخلة للكشف عن الجينات. [ 72 ]

انظر أيضاً

مراجع

  1. ↑ Xu, X., Li, H., Hasan, D., Ruoff, RS, Wang, AX and Fan, DL (2013), أنابيب نانوية ثنائية الوظائف بلازمونية مغناطيسية معززة بالمجال القريب لتحليل الخلايا المفردة بيولوجيًا . Adv. Funct. Mater.. doi : 10.1002/adfm.201203822
  2. ↑ بلاكي، إيفان جيه؛ لو رو، إريك سي؛ إتشيغوين، بابلو جي (2009). "مطيافية رامان المحسنة سطحيًا لجزيء واحد من الجزيئات غير الرنانة". مجلة الجمعية الكيميائية الأمريكية . 131 (40): 14466-14472 . Bibcode : 2009JAChS.13114466B . doi : 10.1021/ja905319w . PMID 19807188 .
  3. ↑ بلاكي، إيفان جيه؛ لو رو، إريك سي؛ ماير، ماتياس؛ إتشيغوين، بابلو جي. (2007). "عوامل تعزيز تشتت رامان السطحي: دراسة شاملة". مجلة الكيمياء الفيزيائية ج . 111 (37): 13794-13803 . CiteSeerX 10.1.1.556.4418 . doi : 10.1021/jp0687908 .
  4. ↑ ني، إس؛ إيموري، إس آر (1997) . "استكشاف الجزيئات المفردة والجسيمات النانوية المفردة بواسطة تشتت رامان المحسن سطحيًا". مجلة ساينس . 275 (5303): 1102-1106 . doi : 10.1126/science.275.5303.1102 . PMID 9027306. S2CID 21202666 .
  5. ↑ كنيب، كاترين ؛ وانغ، يانغ؛ كنيب، هارالد؛ بيرلمان، ليف ت.؛ إيتزكان، إيرفينغ؛ داساري، راماتشاندرا ر.؛ فيلد، مايكل س. (3 مارس 1997). "الكشف عن الجزيئات المفردة باستخدام تشتت رامان المحسن سطحيًا (SERS)" . رسائل المراجعة الفيزيائية . 78 (9): 1667-1670 . Bibcode : 1997PhRvL..78.1667K . doi : 10.1103/PhysRevLett.78.1667 .
  6. 1 2 فليشمان، م .؛ بي جيه هندرا وإيه جيه ماكويلان (15 مايو 1974). "أطياف رامان للبيريدين الممتز على قطب فضي". رسائل الفيزياء الكيميائية . 26 (2): 163-166 . Bibcode : 1974CPL....26..163F . doi : 10.1016/0009-2614(74)85388-1 .
  7. ↑ جانمير، ديفيد ل.؛ ريتشارد ب. فان دوين (1977). "الكيمياء الكهربائية الرامانية السطحية، الجزء الأول: الأمينات الحلقية غير المتجانسة، والأروماتية، والأليفاتية الممتزة على قطب الفضة المؤكسد". مجلة الكيمياء التحليلية الكهربائية . 84 : 1-20 . doi : 10.1016/S0022-0728(77)80224-6 .
  8. ↑ ألبريشت، إم. غرانت؛ ج. آلان كريتون (1977). "أطياف رامان شديدة بشكل غير طبيعي للبيريدين عند قطب فضي". مجلة الجمعية الكيميائية الأمريكية . 99 (15): 5215-5217 . Bibcode : 1977JAChS..99.5215A . doi : 10.1021/ja00457a071 .
  9. ↑ «أبرز النقاط التقنية. مسبار جديد يكشف عن آثار الملوثات في المياه الجوفية» . مراجعة مختبر أوك ريدج الوطني . 26 (2). مؤرشف من الأصل في 15 يناير 2010.
  10. ↑ باربييليني، برناردو (فبراير 2017). "تعزيز تشتت رامان من الجزيئات الموضوعة بالقرب من الجسيمات النانوية المعدنية" . فيزياء درجات الحرارة المنخفضة . 43 (1): 159-161 . Bibcode : 2017LTP....43..159B . doi : 10.1063/1.4974193 . OSTI 1466806 .
  11. ↑ سترومن، دينيس ب.؛ ناكاموتو، كازو (أغسطس 1977). "مطيافية رامان الرنينية". مجلة التعليم الكيميائي . 54 (8): 474. Bibcode : 1977JChEd..54..474S . doi : 10.1021/ed054p474 . ISSN 0021-9584 .
  12. ↑ يانغ، شيكوان؛ داي، شيانمينغ؛ ستوجين، بيرجيت بوشيتش؛ وونغ، تاك سينغ (2016). "الكشف فائق الحساسية عن تشتت رامان المحسن سطحيًا في السوائل الشائعة" . وقائع الأكاديمية الوطنية للعلوم . 113 (2): 268-273 . Bibcode : 2016PNAS..113..268Y . doi : 10.1073/pnas.1518980113 . PMC 4720322. PMID 26719413 .
  13. ↑ "الكشف عن الملوثات أو المتفجرات أو الأمراض على مستوى الجزيء الواحد أصبح ممكناً الآن" « Kurzweil' .
  14. 1 2 سميث، إي.؛ دينت، جي.، مطيافية رامان الحديثة: منهج عملي . جون وايلي وأولاده: 2005 ISBN 0-471-49794-0
  15. ↑ كوكوشكين، في. آي.؛ فانكوف، أ. ب.؛ كوكوشكين، آي. في. (2013). "التجلي بعيد المدى لتشتت رامان المُحسَّن سطحيًا". رسائل JETP . 98 (2): 64-69 . arXiv : 1212.2782 . Bibcode : 2013JETPL..98...64K . doi : 10.1134/S0021364013150113 . ISSN 0021-3640 . S2CID 118383508 .
  16. 1 2 موسكوفيتس، م.، مطيافية رامان المحسنة سطحيًا: منظور موجز . في تشتت رامان المحسن سطحيًا - الفيزياء والتطبيقات، 2006؛ الصفحات 1-18 ISBN 3-540-33566-8
  17. ↑ كامبيون، آلان؛ كامبهامباتي، باتانجالي (1998). "تشتت رامان المحسن سطحيًا". مراجعات الجمعية الكيميائية . 27 (4): 241. Bibcode : 1998CSRev..27..241C . doi : 10.1039/A827241Z .
  18. ↑ كريتون، ج. آلان؛ إيدون، ديزموند ج. (1991). "أطياف امتصاص الأشعة فوق البنفسجية والمرئية للعناصر المعدنية الغروية". مجلة الجمعية الكيميائية، معاملات فاراداي . 87 (24): 3881. Bibcode : 1991FaTr...87.3881C . doi : 10.1039/FT9918703881 .
  19. ↑ لانغهامر، كريستوف؛ يوان، تشي؛ زوريتش، إيغور؛ كاسيمو، بنغت (2006). "الخواص البلازمونية للهياكل النانوية المدعومة من البلاتين والبلاديوم". رسائل نانو . 6 (4): 833-838 . Bibcode : 2006NanoL...6..833L . doi : 10.1021/nl060219x . PMID 16608293 .
  20. 1 2 تسونيدا، تاكاو؛ إيواسا، تاكيشي؛ تاكيتسوغو، تيتسويا (7 سبتمبر 2019). "أدوار التجمعات النانوية الفضية في مطيافية رامان المحسنة سطحيًا" ( ملف PDF) . مجلة الفيزياء الكيميائية . 151 (9): 094102. Bibcode : 2019JChPh.151i4102T . doi : 10.1063/1.5111944 . hdl : 2115/76053 . ISSN 0021-9606 . PMID 31492069. S2CID 201868567 .
  21. ↑ لومباردي، جون ر.؛ بيرك، رونالد ل.؛ لو، تيانهونغ؛ شو، جيا (1986). "نظرية نقل الشحنة في مطيافية رامان المحسنة سطحيًا: مساهمات هيرزبرغ-تيلر". مجلة الفيزياء الكيميائية . 84 (8): 4174. Bibcode : 1986JChPh..84.4174L . doi : 10.1063/1.450037 .
  22. ↑ لومباردي، جيه آر؛ بيرك، آر إل (2008). "نهج موحد لتحليل طيف رامان المحسن سطحيًا". مجلة الكيمياء الفيزيائية ج . 112 (14): 5605-5617 . doi : 10.1021/jp800167v .
  23. ↑ موك، جيه جيه؛ باربيك، إم؛ سميث، دي آر؛ شولتز، دي إيه؛ شولتز، إس. (2002). "تأثيرات الشكل في رنين البلازمون لجزيئات الفضة النانوية الغروية الفردية". مجلة الفيزياء الكيميائية . 116 (15): 6755. Bibcode : 2002JChPh.116.6755M . doi : 10.1063/1.1462610 .
  24. ↑ ويتليكي، إدوارد هـ.؛ وآخرون (2011). "بوابات المنطق الجزيئي باستخدام ضوء رامان المتناثر المحسن سطحيًا". مجلة الجمعية الكيميائية الأمريكية 133 (19): 7288-7291 . Bibcode : 2011JAChS.133.7288W . doi : 10.1021/ja200992x . PMID 21510609 .
  25. ↑ لين، هاوهاو؛ موك، جاك؛ سميث، ديفيد؛ غاو، تينغ؛ سايلور، مايكل جيه. (أغسطس 2004). "تشتت رامان المُحسَّن سطحيًا من السيليكون المسامي المطلي بالفضة". مجلة الكيمياء الفيزيائية ب . 108 (31): 11654-11659 . Bibcode : 2004JPCB..10811654L . doi : 10.1021/jp049008b .
  26. ↑ تاليان، إيفان؛ موغنسن، كلاوس بو؛ أوريناك، أندريه؛ كانيانسكي، دوسان؛ هوبنر، يورغ (أغسطس 2009). "مطيافية رامان المحسّنة سطحيًا على أسطح نانوية جديدة قائمة على السيليكون الأسود". مجلة مطيافية رامان . 40 (8): 982-986 . Bibcode : 2009JRSp...40..982T . doi : 10.1002/jrs.2213 . S2CID 98761656 .
  27. ↑ كانيب، كاثرين ن.؛ تشيدستر، فيليب ب. ف.؛ ستوكي، جالين د.؛ موسكوفيتس، مارتن (2016). "ركيزة مطيافية رامان محسّنة السطح ذات تنسيق كبير مُحسّنة للتحسين والتوحيد". ACS Nano . 10 (8): 7566–7571 . Bibcode : 2016ACSNa..10.7566K . doi : 10.1021/acsnano.6b02564 . PMID 27482725 .
  28. ^ دورفر، توماس. شميت، مايكل. بوب ، يورغن (نوفمبر 2007). “تشتت رامان المعزز للأشعة فوق البنفسجية العميقة”. مجلة رامان الطيفي . 38 (11): 1379–1382 . بيب كود : 2007JRSp...38.1379D . دوى : 10.1002/jrs.1831 .
  29. ↑ موغنسن، كلاوس بو؛ غولكه، مارينا؛ كنيب، يانينا؛ كادخودازاده، شيما؛ فاغنر، جاكوب ب.؛ إسبينيا بالانكو، مارتا؛ كنيب، هارالد؛ كنيب، كاترين (2014). "تشتت رامان المُحسَّن سطحيًا على الألومنيوم باستخدام إثارة الأشعة تحت الحمراء القريبة والضوء المرئي". مجلة الاتصالات الكيميائية . 50 (28): 3744-3746 . doi : 10.1039/c4cc00010b . PMID 24577020. S2CID 33915191 .
  30. ↑ هوبمان، إريك ب.؛ يو، وي و.؛ وايت، إيان م. (2014). "أجهزة ورقية سائلة مطبوعة بتقنية نفث الحبر للتحليلات الكيميائية والبيولوجية باستخدام مطيافية رامان المحسنة سطحيًا" (ملف PDF) . مجلة IEEE للمواضيع المختارة في الإلكترونيات الكمومية . 20 (3): 195-204 . رمز Bibcode : 2014IJSTQ..20..195 . doi : 10.1109/jstqe.2013.2286076 . S2CID 13675778. مؤرشف من الأصل (ملف PDF) في 11 مارس 2016. تم الاطلاع عليه في 16 يناير 2015 .
  31. ↑ لي، تشانغ هـ.؛ تيان، ليمي؛ سينغامانيني، سريكانث (2010). "تقنية SERS الورقية". مجلة ACS للمواد والتطبيقات . 2 (12): 3429-3435 . doi : 10.1021/am1009875 . PMID 21128660 .
  32. ^ نغو، يينغ هوي؛ لي دان. سيمون، جورج ب. غارنييه، جيل (2012). “جسيمات الذهب النانوية”. لانجميور . 28 (23): 8782-8790 . دوى : 10.1021 / la3012734 . بميد 22594710 .
  33. ↑ نجو، يينغ هوي؛ لي، دان؛ سيمون، جورج ب.؛ غارنييه، جيل (2013). "تأثير بولي أكريلاميدات الكاتيونية على التجميع وSERS". مجلة علوم الغرويات والأسطح البينية . 392 : 237-246 . Bibcode : 2013JCIS..392..237N . doi : 10.1016/j.jcis.2012.09.080 . PMID 23131808 .
  34. ↑ لاسيرنا، ج. ج.؛ كامبيليا، أ. د.؛ واينفوردنر، ج. د. (1989). "تحليل المخاليط والتحديد الكمي للجزيئات العضوية المحتوية على النيتروجين باستخدام مطيافية رامان المحسنة سطحيًا". مجلة الكيمياء التحليلية . 61 (15): 1697-1701 . Bibcode : 1989AnaCh..61.1697L . doi : 10.1021/ac00190a022 . PMID 2774198 .
  35. ↑ تشانغ، يونغ؛ ياندي، ويترا؛ تشين، وين-ييه؛ شيه، يو-جو؛ يانغ، تشانغ-تشونغ؛ تشانغ، يو؛ لينغ، تشينغ-دونغ؛ هيغوتشي، أكون (2010). "هيدروجيلات بوليمرية حيوية لاصقة قابلة للتعديل من بولي (N-أيزوبروبيل أكريلاميد) مستجيب للحرارة يحتوي على بولي سلفوبيتين ثنائي القطب". الجزيئات الحيوية الكبيرة . 11 (4): 1101-1110 . doi : 10.1021/bm100093g . PMID 20201492 .
  36. ^ تشو، لو لو؛ لي، دا وي؛ شيويه، جين تشون؛ تشاي، ون لي؛ فوسي، جون س. لونج ، يي تاو (7 فبراير 2012). “تصنيع دفعة من صفائف SERS المطبوعة على الشاشة التي يمكن التخلص منها”. رقاقة المختبر . 12 (5): 876-881 . دوى : 10.1039 / C2LC20926H . ردمك 1473-0189 . بميد 22173817 . S2CID 40014129 .
  37. ↑ يو، وي و.؛ وايت، إيان م. (2013). "تقنية SERS الورقية المطبوعة بتقنية نفث الحبر". المحلل . 138 (4): 1020-1025 . رمز Bibcode : 2013Ana...138.1020Y . doi : 10.1039/c2an36116g . PMID 23001259. S2CID 45650350 .
  38. ↑ هوبمان، إريك ب.؛ يو، وي و.؛ وايت، إيان م. (2013). "تقنية SERS المطبوعة بتقنية نفث الحبر عالية الحساسية والمرونة". طرق . 63 (3): 219-224 . doi : 10.1016/j.ymeth.2013.07.010 . PMID 23872057 .
  39. ↑ فييرو-ميركادو، بيدرو م.؛ هيرن، صموئيل ب. (2012). "ركيزة ورق ترشيح عالية الحساسية لتقنية SERS" . المجلة الدولية لعلم الأطياف . 2012 : 1-7 . doi : 10.1155/2012/716527 .
  40. ^ ه. لو؛ تشانغ، هايشي؛ يو، شيا؛ تسنغ، شوين؛ يونغ، كين تاي؛ هو، هو-بوي (2011). “إعادة نمو البلازمون بوساطة البذور من الفضة النانوية السطوح (NDs)” (PDF) . البلازمونيات . 7 (1): 167-173 . دوى : 10.1007 / s11468-011-9290-8 . S2CID 40843613 . مؤرشفة من الأصلي (PDF) في 11 أغسطس 2017 . تم الاسترجاع في 16 سبتمبر 2015 .
  41. ↑ أروكا، ر.، مطيافية الاهتزازات المحسنة سطحيًا . جون وايلي وأولاده (2006) ISBN 0-471-60731-2
  42. ↑ باو، لي-لي؛ ماهورين، شانون م.؛ ليانغ، تشنغ-دو؛ داي، شنغ (2003). "دراسة أغشية الفضة على حبيبات السيليكا كركيزة لتشتت رامان المحسن سطحيًا (SERS) للكشف عن حمض البنزويك" . مجلة رامان الطيفية . 34 (5): 394-398 . Bibcode : 2003JRSp...34..394B . doi : 10.1002/jrs.993 .
  43. ↑ أياس، س. (2013). "التصوير النانوي عالي الدقة للهياكل البيولوجية بدون استخدام علامات من خلال تشتت رامان المحسن سطحيًا" . التقارير العلمية . 3 2624. Bibcode : 2013NatSR...3.2624A . doi : 10.1038/srep02624 . PMC 3769681. PMID 24022059 .
  44. ^ جوسيلنيكوفا، أولغا؛ ليم، هيونسو؛ كيم، هيون جونغ؛ كيم، سونغ هيون؛ جوربونوفا، ألينا؛ إيغوتشي، ميهارو؛ بوستنيكوف، بافيل؛ ناكانيشي، تاكويا؛ اساهي، تورو؛ نا، جونغبيوم؛ ياماوتشي ، يوسوكي (يونيو 2022). "الاتجاهات الجديدة في ركائز SERS ذات الهندسة النانوية: الفضاءات النانوية والمواد ثنائية الأبعاد والهياكل العضوية المتغايرة" . صغير . 18 (25) 2107182. بيب كود : 2022صغير..1807182 G . دوى : 10.1002/smll.202107182 . ردمك 1613-6810 . بميد 35570326 . S2CID 248813366 .
  45. ↑ كاو، يي؛ تشنغ، يوتشينغ؛ صن، مينغتاو (2 يناير 2023). "تقنية SERS القائمة على الجرافين للاستشعار والحفز". مجلة Applied Spectroscopy Reviews . 58 (1): 1–38 . Bibcode : 2023ApSRv..58....1C . doi : 10.1080/05704928.2021.1910286 . ISSN 0570-4928 . S2CID 234810489 .
  46. 1 2 شيفتشوك، كاترينا؛ ساريشيفا، آسيا؛ غوغوتسي، يوري (1 يونيو 2022). "تقييم كربيدات وكربونيترايدات المعادن الانتقالية ثنائية الأبعاد (MXenes) لركائز SERS". نشرة MRS . 47 (6): 545-554 . Bibcode : 2022MRSBu..47..545S . doi : 10.1557/s43577-022-00276-8 . ISSN 1938-1425 . S2CID 247537221 .
  47. 1 2 Adomavičiūtė-Grabusovė، سوناتا؛ رامانافيسيوس، سيموناس؛ بوبوف، انطون؛ شابلينسكاس، فالداس؛ جوجوتسي، أوليكسي؛ رامانافيسيوس ، أروناس (أغسطس 2021). "التحسين الانتقائي للنطاقات الطيفية SERS من حمض الساليسيليك الممتز على فيلم MXene المستند إلى Ti3C2Tx" . أجهزة الاستشعار الكيميائية . 9 (8): 223. دوى : 10.3390 / أجهزة الاستشعار الكيميائية9080223 . ISSN 2227-9040 .
  48. ^ ساريتشيفا، آسيا؛ ماكاريان، تارون؛ ماليسكي، كاثلين؛ ساتيشكومار، إلومالاي؛ مليكيان، أرمين؛ ميناسيان، حايك؛ يوشيمورا، ماساهيرو؛ جوجوتسي ، يوري (14 سبتمبر 2017). "كربيد التيتانيوم ثنائي الأبعاد (MXene) كركيزة متناثرة رامان محسنة السطح" . مجلة الكيمياء الفيزيائية ج . 121 (36): 19983-19988 . دوى : 10.1021/acs.jpcc.7b08180 . ردمك 1932-7447 . اوستي 1399222 .
  49. ↑ ين، تشن؛ شو، كايتشن؛ جيانغ، شوتشن؛ لو، دان؛ تشن، روي؛ شو، تشونشيانغ؛ شوم، بينغ؛ ليو، يان جون (1 مايو 2021). "التقدم الأخير في المواد ثنائية الأبعاد ذات الطبقات لتطبيقات مطيافية رامان المحسنة سطحيًا" . مجلة فيزياء المواد اليوم . 18 100378. Bibcode : 2021MTPhy..1800378Y . doi : 10.1016/j.mtphys.2021.100378 . ISSN 2542-5293 . S2CID 233565867 .
  50. ١ ٢ ٣ بنائي، ن؛ وآخرون . (سبتمبر ٢٠١٧). "الكشف المتعدد عن المؤشرات الحيوية لسرطان البنكرياس باستخدام فحص مناعي قائم على تقنية SERS". تقنية النانو . ٢٨ (٤٥): ٤٥٥١٠١. Bibcode : 2017Nanot..28S5101B . doi : 10.1088/1361-6528/aa8e8c . PMID 28937361. S2CID 206086640 .
  51. 1 2 بنائي، ن؛ وآخرون . (يناير 2019). "خوارزميات التعلم الآلي تُحسّن دقة الكشف عن المؤشرات الحيوية للسرطان باستخدام المقايسات المناعية القائمة على تقنية SERS في رقائق الموائع الدقيقة" . RSC Advances . 9 (4): 1859–1868 . Bibcode : 2019RSCAd...9.1859B . doi : 10.1039/c8ra08930b . PMC 9059745. PMID 35516124 .
  52. ↑ هان، يا؛ جو، ج؛ يون، ي؛ كيم، إس إم (مايو 2014). "تصنيع ركيزة طيفية رامان محسّنة السطح منخفضة التكلفة باستخدام الترسيب بزاوية مائلة للكشف عن اليوريا في سوائل الجسم". مجلة علوم النانو وتكنولوجيا النانو . 14 (5): 3797-3799 . doi : 10.1166/jnn.2014.8184 . PMID 24734638 .
  53. ↑ لي، د؛ فينغ، س؛ هوانغ، هـ؛ تشين، و؛ شي، هـ؛ ليو، ن؛ تشين، ل؛ تشين، و؛ يو، ي؛ تشين، ر (مارس 2014). "الكشف عن بلازما الدم بدون استخدام علامات باستخدام مطيافية رامان المحسنة سطحيًا القائمة على جسيمات الفضة النانوية لفحص سرطان المريء". مجلة علوم النانو وتكنولوجيا النانو . 10 (3): 478-484 . doi : 10.1166/jbn.2014.1750 . PMID 24730243 .
  54. ↑ أندريو، سي.؛ ميرسافافي، ر.؛ موسكوفيتس، م.؛ مينهارت، سي دي (2015). "الكشف عن تراكيز منخفضة من الأمبيسيلين في الحليب". المحلل . 140 (15): 5003-5005 . Bibcode : 2015Ana...140.5003A . doi : 10.1039/c5an00864f . PMID 26087055 .
  55. ↑ دينغ، واي؛ جوانغ، واي (مارس 2014). "ركيزة السيليكون الأسود بتقنية SERS: تأثير مورفولوجيا السطح على كشف SERS وتطبيق تحليل خلية طحلبية مفردة". أجهزة الاستشعار الحيوية والإلكترونيات الحيوية . 53 : 37-42 . doi : 10.1016/j.bios.2013.09.032 . PMID 24121206 .
  56. ↑ هوبمان، إريك؛ وآخرون (2013). الكشف عن الآثار مع التغلب على قيود التكلفة وسهولة الاستخدام لتقنية SERS التقليدية (ملف PDF) (تقرير فني). التشخيص باستخدام SERS.
  57. ↑ واكربارث هـ؛ سالب س؛ غوندروم ل؛ نيدركروغر م؛ كريستو ك؛ بيوشاوزن ف؛ فيول و (2010). "الكشف عن المتفجرات باستخدام مطيافية رامان المحسنة سطحيًا". البصريات التطبيقية . 49 (23): 4362-4366 . Bibcode : 2010ApOpt..49.4362W . doi : 10.1364/AO.49.004362 . PMID 20697437 .
  58. ↑ جوداكر ر، غراهام د، فولدز ك (2018). "التطورات الحديثة في تقنية SERS الكمية: نحو التحديد الكمي المطلق" . اتجاهات في الكيمياء التحليلية . 102 : 359-368 . doi : 10.1016/j.trac.2018.03.005 .
  59. ↑ شو، تشيدا؛ جيانغ، جينغ؛ وانغ، شينهاو؛ هان، كيفن؛ أمين، عابد؛ خان، إبراهيم؛ تشانغ، تي-وي؛ ليو، لوغان (2016). "مستشعر قياس الألوان البلازموني ثنائي الوضع واسع المساحة وموحد ومنخفض التكلفة، يعمل بالعين المجردة، مع مطياف رامان محمول باليد". نانوسكيل . 8 (11): 6162-6172 . arXiv : 1603.01906 . Bibcode : 2016Nanos...8.6162X . doi : 10.1039/C5NR08357E . PMID: 26931437. S2CID : 25522125 .
  60. ↑ سمولسكي، جوزيف؛ كور، سوخويندر؛ هاياشي، تشيهيرو؛ باترا، سوريندر ك.؛ كراسنوسلوبودتسيف، أليكسي ف. (2017). " تقنيات المقايسة المناعية القائمة على تشتت رامان المحسن سطحيًا للكشف عن المؤشرات الحيوية للأمراض" . أجهزة الاستشعار الحيوية . 7 (1): 7. doi : 10.3390/bios7010007 . ISSN 2079-6374 . PMC 5371780. PMID 28085088 .
  61. ↑ كراسنوسلوبودتسيف، أليكسي ف.؛ توريس، ماريا ب.؛ كور، سوخويندر؛ فلاسيوك، إيفان ف.؛ ليبرت، روبرت ج.؛ جاين، مانيش؛ باترا، سوريندر ك.؛ ليوبتشينكو، يوري ل. (2015). "مقايسة مناعية نانوية ذات أداء مُحسَّن للكشف عن المؤشرات الحيوية للسرطان" . الطب النانوي: تكنولوجيا النانو، علم الأحياء والطب . 11 (1): 167-173 . doi : 10.1016/j.nano.2014.08.012 . ISSN 1549-9642 . PMC 4280309. PMID 25200613 .
  62. ↑ كارمايكل، جوزيف؛ هاياشي، تشيهيرو؛ هوانغ، شي؛ ليو، لي؛ لو، ياو؛ كراسنوسلوبودتسيف، أليكسي؛ لوشنيكوف، ألكسندر؛ كشيرساغار، براكاش ج.؛ باتيل، أسيس؛ جاين، مانيش؛ ليوبتشينكو، يوري ل. (2019). " توصيف الإكسوسومات بدون استخدام علامات عبر مطيافية رامان المحسنة سطحيًا للكشف المبكر عن سرطان البنكرياس" . طب النانو: تكنولوجيا النانو، علم الأحياء والطب . 16 : 88-96 . doi : 10.1016/j.nano.2018.11.008 . ISSN 1549-9642 . PMC 6532067. PMID 30550805 .
  63. ↑ كورتيس، إميليانو؛ إتشيغوين، بابلو ج.؛ لو رو، إريك س.؛ فاينشتاين، أليخاندرو؛ فيلا، ماريا إي.؛ سالفاريزا، روبرتو س. (29 ديسمبر 2010). "رصد الكيمياء الكهربائية للجزيئات المفردة باستخدام مطيافية رامان المحسنة سطحيًا". مجلة الجمعية الكيميائية الأمريكية . 132 (51): 18034-18037 . Bibcode : 2010JAChS.13218034C . doi : 10.1021/ja108989b . ISSN 0002-7863 . PMID 21138263 .
  64. ↑ كامدن، ج.؛ ديرينجر، ج.؛ وانغ، ي.؛ ماسيلو، د.؛ ماركس، ل.؛ شاتز، ج. س.؛ فان داين، ر. ب. (2008). "استكشاف بنية النقاط الساخنة لتشتت رامان المحسن سطحيًا لجزيء واحد". مجلة الجمعية الكيميائية الأمريكية . 130 (38): 12616-12617 . Bibcode : 2008JAChS.13012616C . doi : 10.1021/ja8051427 . PMID 18761451 .
  65. ↑ لانجر، جوديث؛ وآخرون (2020). "حاضر ومستقبل تشتت رامان المُحسَّن سطحيًا" . ACS Nano . 14 (1): 28-117 . Bibcode : 2020ACSNa..14...28L . doi : 10.1021/ acsnano.9b04224 . PMC 6990571. PMID 31478375 .
  66. ↑ موسكوفيتس، م.؛ سوه، ج. س. (1984). "قواعد اختيار السطح لتحليل طيف رامان المحسن سطحيًا: حسابات وتطبيق على طيف رامان المحسن سطحيًا للفثالازين على الفضة". مجلة الكيمياء الفيزيائية . 88 (23): 5526-5530 . Bibcode : 1984JPhCh..88.5526M . doi : 10.1021/j150667a013 .
  67. ↑ برولو، أ.ج.؛ جيانغ، ز.؛ أيريش، د.إ. (2003). "توجيه 2،2′-ثنائي البيريدين الممتز على سطح قطب كهربائي Au(111) نشط بتقنية SERS" (ملف PDF) . مجلة الكيمياء التحليلية الكهربائية . 547 (2): 163-172 . doi : 10.1016/S0022-0728(03)00215-8 .
  68. ↑ هاتشيسون، جيمس أ.؛ سينتينو، سيلفيا ب.؛ أوداكا، هيديهو؛ فوكومورا، هيروشي؛ هوفكينز، يوهان؛ أوجي-إي، هيروشي (11 مارس 2009). "الإثارة عن بُعد المحدودة بالحيود الفرعي لتشتت رامان المُحسَّن سطحيًا". رسائل نانو . 9 (3): 995-1001 . Bibcode : 2009NanoL...9..995H . doi : 10.1021/nl8030696 . PMID 19199757 .
  69. ↑ فانغ، يوروي؛ وي، هونغ؛ هاو، فينغ؛ نوردلاندر، بيتر؛ شو، هونغشينغ (13 مايو 2009). "تشتت رامان المُحسَّن سطحيًا بالإثارة عن بُعد باستخدام بلازمونات أسلاك نانوية فضية مُنتشرة". رسائل نانو . 9 (5): 2049-2053 . Bibcode : 2009NanoL...9.2049F . doi : 10.1021/nl900321e . PMID 19391601 .
  70. ↑ صن، مينغتاو؛ هو، يانشيو؛ شو، هونغشينغ (5 أكتوبر 2011). "هل يمكن لمعلومات التفاعل الكيميائي أن تنتشر عبر الموجه البلازمونية وأن تُكتشف عند الطرف البعيد للسلك النانوي؟". نانوسكيل . 3 (10): 4114-4116 . Bibcode : 2011Nanos...3.4114S . doi : 10.1039/C1NR10981B . PMID 21931891 .
  71. ^ كوكا لوبيز، نيكولاس. هارتمان، نيكولاي F.؛ مانكابيلي، طوبيا؛ كراوس، يورغن. غونتر، سيباستيان. كومين، ألبرتو؛ هارتشوه ، أخيم (7 يونيو 2018). “الإثارة عن بعد والكشف عن تشتت رامان المعزز على السطح من الجرافين”. مقياس النانو . 10 (22): 10498–10504 . دوى : 10.1039/C8NR02174K . بميد 29799601 .
  72. ↑ كاو، واي سي؛ جين، آر؛ ميركين، سي إيه (2002). "جسيمات نانوية ذات بصمات طيفية رامانية للكشف عن الحمض النووي DNA والحمض النووي الريبي RNA". مجلة ساينس . 297 ( 5586): 1536-1540 . رمز Bibcode : 2002Sci...297.1536C . doi : 10.1126/science.297.5586.1536 . PMID 12202825. S2CID 25511683 .
