الموسوعة الحرة

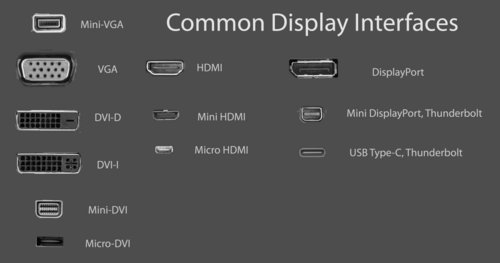

واجهات العرض الشائعة، قابلة للتوسيع

هذه قائمة بموصلات الترددات اللاسلكية والفيديو المادية ومعايير إشارات الفيديو ذات الصلة.

الموصلات المادية

صورةاسم الفئة أو الموصليستخدم لـملحوظات
موصلات الترددات الراديوية ( إشارات الترددات الراديوية ). تستخدم عمومًا أنواع الكابلات المحورية مثل RG-6 و RG-59 (باستثناء الكابلات ثنائية الأسلاك).

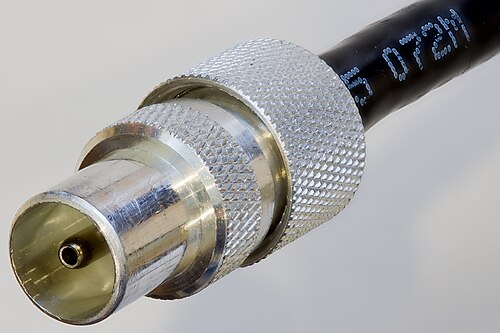

موصل بيلينج-لي/IEC 169-2قابس هوائي التلفزيون (المعروف أيضًا باسم قابس الهوائي)وصلة هوائي التلفزيون لمعظم أجهزة الفيديو خارج أمريكا الشمالية. كانت تستخدمها أجهزة الكمبيوتر المنزلية وأجهزة ألعاب الفيديو القديمة لتوصيلها بأجهزة التلفزيون لعدم وجود أي وصلة أخرى.لا يُستخدم عموماً في أمريكا الشمالية.
بي إن سيبديل لتقنية RCA في مجال الإلكترونيات الفيديوية الاحترافية.

البروتوكولات:

75  أوم لإشارة الفيديو (SDI و CoaXPress ) على سبيل المثال، RG59 و RG6 . 50  أوم لوصلة البيانات، مثل الإيثرنت على RG58 . 93  أوم على RG62 .
موصلات C بقيمة 50  أوم (أبيض/الصف السفلي) و75  أوم (أحمر/الصف العلوي)موصل C ( موصل كونسيلمان )
موصلات راديو جنرال 874موصل GR ( موصل الراديو العام )يُشاهد في الغالب على معدات الاختبار الخاصة بالشركة.موصل "خنثى" فريد من نوعه، أي لا يوجد اقتران ذكري/أنثوي. انظر موصل أندرسون
موصل Fتُستخدم هذه الموصلات في معظم توصيلات هوائيات التلفزيون في أمريكا الشمالية، بالإضافة إلى أنظمة الأقمار الصناعية والكابلات في جميع أنحاء العالم. كما أنها شائعة الاستخدام في أمريكا الشمالية لأجهزة الكمبيوتر المنزلية القديمة وأجهزة ألعاب الفيديو، وأجهزة الفيديو القديمة، ومعدلات الترددات اللاسلكية ، وحتى لوحات توزيع الطاقة الإلكترونية (CECBs) نظرًا لعدم وجود موصلات أخرى.لم تكن تستخدم في السابق خارج أمريكا الشمالية لهوائيات التلفزيون (باستثناء استقبال الأقمار الصناعية)، ولكنها اكتسبت قبولاً في أماكن أخرى مع ظهور التلفزيون الرقمي.
موصل N ( موصل نيل )يُلاحظ ذلك في الغالب على كابلات ومعدات VHF و UHF ذات الجودة الاحترافية.عادةً ما تكون مقاومتها 50  أوم، ولكن تم تصنيعها أيضًا بمقاومة 75  أوم؛ والفرق يكمن في الموصلات المركزية الرقيقة؛ فهي غير متصلة بشكل موثوق.
موصل TNC (يسار)، مقارنةً بموصل BNC (يمين)موصل نيل-كونسيلمان الملولب (TNC)
سلك مزدوجتُستخدم هذه التقنية في تركيبات هوائيات التلفزيون القديمة في الولايات المتحدة والعديد من الدول الأخرى حول العالم. ويقتصر استخدامها الحالي عمومًا على محولات التوازن لتحويل  إشارة ثنائية الأسلاك 300 أوم من/إلى  موصل F 75 أوم.تم استبدالها بموصل F في أمريكا الشمالية وموصل Belling-Lee في البلدان الأخرى خارج أمريكا الشمالية.

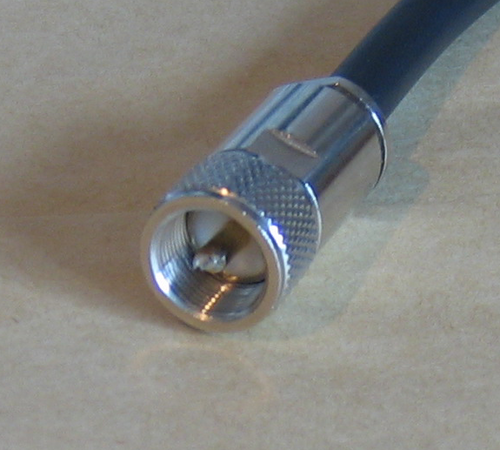

موصل UHF (مثل PL-259/SO-239)على الرغم من اسمه، إلا أنه يُستخدم الآن بشكل شائع في أجهزة الراديو عالية الطاقة ذات النطاق الترددي العالي، مثل أجهزة الإرسال والاستقبال أحادية النطاق الجانبي. وهو خيار شائع بين هواة الراديو.50  أوم

عائلة D-subminiature

صورةاسم الفئة أو الموصليستخدم لـملحوظات
موصلات CGA و MDA و EGA و PGC

( DE-9 )

الموصل التاريخي المستخدم في بطاقات الرسومات MDA وCGA وEGA هو موصل أنثوي مصغر ذو تسعة دبابيس من نوع D ( DE-9 ). يتوافق معيار الإشارة وتوزيع الدبابيس مع بطاقات CGA، مما يسمح باستخدام شاشات EGA على بطاقات CGA والعكس صحيح. كما استخدمت بطاقة IBM PGC من عام 1985 هذا الموصل، ولكن بتوزيع دبابيس مختلف.استخدمت البطاقات المبكرة المشتقة من VGA و PGC هذا الموصل بناءً على ترتيب دبابيس PGC.
موصل VGA (DE-15)أصبح موصل VGA التناظري شبه شائع الاستخدام في أجهزة الكمبيوتر بعد ظهوره لأول مرة مع أجهزة IBM x86. كانت موصلات VGA القديمة من نوع DE-9 (ذات 9 دبابيس). أما موصل DE-15 الحديث ، فيمكنه نقل بيانات قناة العرض (DAT) لتمكين الشاشة من التواصل مع بطاقة الرسومات، ويمكنه أيضًا نقل البيانات من الشاشة إلى بطاقة الرسومات. [ 1 ]تم استبدالها بنظام DVI ابتداءً من عام 1999 فصاعدًا.
DB13W3فيديو حاسوبي تناظري، ملون وأحادي اللون. صن مايكروسيستمز ، سيليكون جرافيكس ، آي بي إم ريسك ، إنترغراف وبعض محطات عمل حاسوب أبل .أصبح هذا الموصل قديماً؛ تم استبداله بموصلات VGA وDVI. وقد استخدمت شركة 3Com نفس الموصل لوحدة تزويد الطاقة الاحتياطية في عائلة محولات 3300.
صورةاسم الفئة أو الموصليستخدم لـملحوظات

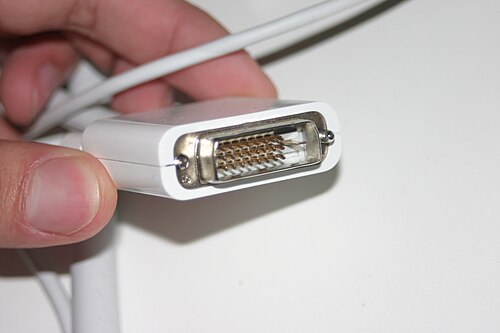

قابس DVI-D أحادي الوصلة ذكر.

قابس ذكر DVI-D ثنائي الوصلة.

واجهة العرض الرقمية (DVI). خمسة أنواع هي: DVI-I أحادي الوصلة، DVI-I ثنائي الوصلة، DVI-D أحادي الوصلة، DVI-D ثنائي الوصلة، وDVI-A.
قابس Mini-DVI ذكر في الجزء العلوي من جهاز PowerBook G4 مقاس 12 بوصة؛ المنفذ الأنثوي هو الثاني من اليسار.Mini-DVIVGA ، DVI ، تلفزيون . بديل من شركة أبل لتقنية Mini-VGA.غالباً ما يتم استبدالها الآن بمنفذ Mini DisplayPort.

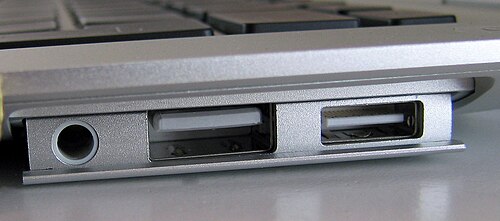

منفذ Micro-DVI الأنثوي (في أقصى اليمين) على جهاز MacBook AirMicro-DVIوصلة DVI -D ثنائيةتم استبداله بمنفذ Mini DisplayPort.
DMS-59منفذ DVI مزدوج (لشاشتين عبر كابل محول)

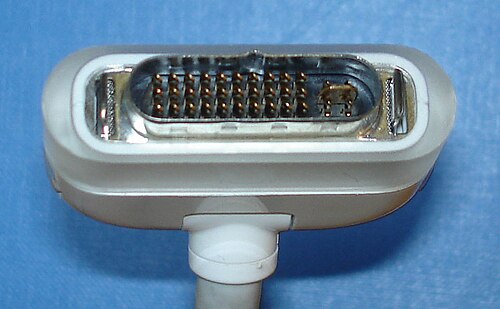

موصل شاشة أبليجمع بين منافذ DVI و USB والطاقة.
مقابس موصل HDMI (ذكر): النوع D (ميكرو)، النوع C (ميني)، والنوع A.واجهة الوسائط المتعددة عالية الوضوح (HDMI)أجهزة الفيديو الرقمية عالية الوضوح ( بروتوكول HDMI )متوافق كهربائياً مع DVI-D و DVI-I، ولكن ليس مع DVI-A، باستخدام محول بسيط.

DIN/ Mini-DIN

صورةاسم الفئة أو الموصليستخدم لـملحوظات
نمط DIN ذو 10 دبابيسموصل CCJ
Mini-DIN 4-pinS-Video (فيديو منفصل، فيديو مقسم، فيديو فائق، أو Y/C)

تكوينات Mini-DIN متنوعةأنظمة وبروتوكولات متنوعة - راجع Mini-DIN لمزيد من التفاصيل

آحرون

صورةاسم الفئة أو الموصليستخدم لـملحوظات
ثلاثة موصلات RCA - أصفر للفيديو المركب ، وأبيض وأحمر للصوت الاستريوموصل RCAيستخدم على نطاق واسع في الإلكترونيات الاستهلاكية للصوت والفيديو.يجب استخدام موصل واحد لكل إشارة.
SCARTالأجهزة الإلكترونية الاستهلاكية ، وخاصة في أوروبا، تدعم الصوت الاستريو التناظري ، بالإضافة إلى الفيديو المركب و/أو فيديو RGB . تدعم بعض الأجهزة أيضًا S-Video ، الذي يستخدم نفس منافذ الفيديو المركب وRGB. كما يدعم أحيانًا YP BPR كامتداد غير قياسي عبر منافذ RGB.
الطرفية Dشائعة في اليابان للفيديو التناظري عالي الدقة . يتم تحديد الدقة المتاحة من D1 إلى D5.
PDMIمقبس ذو 30 سنًا يتضمن المنافذ الكهربائية التالية: منفذ DisplayPort ثنائي المسار الإصدار 1.1a، منفذ USB 3.0 ، منفذ USB On-The-Go ، مخرج صوت ستيريو تناظري ، منفذ HDMI CEC للتحكم عن بُعد، وخط طاقة عالي الإخراج من كلٍ من الجهاز المضيف والجهاز المحمول
يوجد قابس Mini-VGA ذكر أعلى جهاز كمبيوتر محمول من Apple، والمنفذ الأنثوي هو الثاني من اليمين.Mini-VGA (يستخدم لأجهزة الكمبيوتر المحمولة)تُستخدم لأجهزة الكمبيوتر المحمولة، وخاصة من شركة أبل وبعضها من شركة سوني .
AV Multi (قابس ذكر مطلي بالذهب)AV Multiخاص بشركة سوني. يجمع بين الفيديو المركب ، و S-Video ، و RGsB / YP B P R (كلاهما يستخدم نفس الدبابيس) والصوت الاستريوفوني (قناتان تناظريتان).يُستخدم هذا المنفذ لجميع مخرجات الصوت والفيديو التناظرية في أجهزة ألعاب الفيديو بلاي ستيشن ، وبلاي ستيشن 2 ، وبلاي ستيشن 3. (احتوت بعض طرازات بلاي ستيشن الأصلية المبكرة على مخارج RCA للفيديو المركب والصوت التناظري الاستريو بالإضافة إلى موصل AV المتعدد).
موصل موليكس مايكرو كروس ذو 35 سنًااستخدم كل من موصل الفيديو المحسن VESA وموصل VESA للعرض والتوصيل (المعروف أيضًا باسم M1-DA) هذا الموصل مع اختلاف طفيف في ترتيب الدبابيس. وقد جمعت هذه المخططات إشارات VGA أو الفيديو الرقمي والصوت وFireWire وUSB في موصل واحد.تم إيقاف استخدامها. أصبحت قديمة الطراز بسبب تقنية DFP ولاحقًا تقنية DVI.

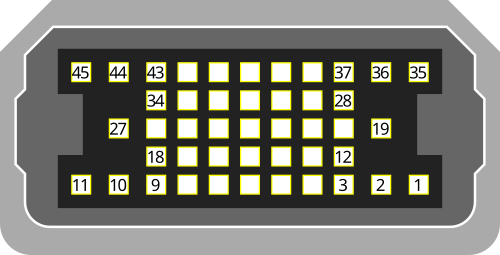

HDI-45خاص بشركة Apple. يجمع بين مخرج VGA تناظري، ومخرج صوت تناظري ستيريو، ومدخل ميكروفون تناظري، ومدخل التقاط فيديو S، وواجهة ناقل سطح المكتب من Apple .موصل خاص يُستخدم في أجهزة كمبيوتر Apple Macintosh Centris وشاشة Apple AudioVision 14. محاولة من Apple للحد من تشابك الكابلات، وذلك بدمج خمسة كابلات منفصلة من الكمبيوتر إلى الشاشة.
منفذ أنثوي (20 دبوسًا)شاشة مسطحة رقمية (DFP)يُستخدم مع بروتوكول الفيديو الرقمي PanelLink .تم إيقاف استخدامها. أصبحت قديمة الطراز بسبب تقنية DVI.
نموذج ثلاثي الأبعاد لموصل UDIواجهة عرض موحدةتم اقتراح استبدال كل من منفذي DVI وHDMI به. وقد أوقفت شركة إنتل دعمه لصالح منفذ DisplayPort .
 موصل TRRS مقاس 3.5 مم (ذكر)موصل TRRS وTRS بقطر 3.5  مم ( 1/8 بوصة  )تستخدم كاميرات الفيديو التناظرية عادةً موصل TRRS  رباعي الأطراف بقطر 3.5 مم لنقل الفيديو المركب والصوت الاستريو.يبدو أن مقبس الصوت مطابق لموصل TRS الأكثر شيوعًا ذو الثلاثة نقاط اتصال للصوت الاستريو فقط ( ووكمان ) 3.5  مم.

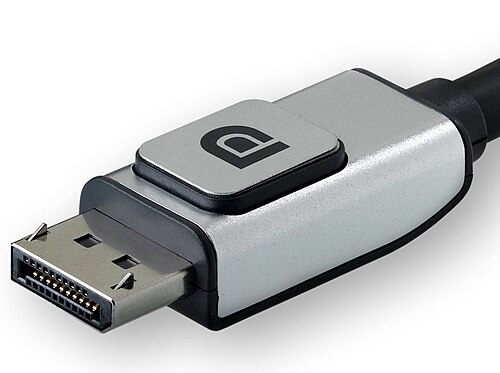

منفذ العرضصُممت تقنية DisplayPort (DP) لتحل محل VGA وDVI وFPD-Link، وقد اعتمدتها VESA كمعيار قياسي. [ 2 ] تُستخدم هذه التقنية بشكل أساسي لتوصيل مصدر فيديو بجهاز عرض، مثل شاشة الكمبيوتر. كما يمكنها نقل الصوت وبيانات USB وأنواع أخرى من البيانات. وتتوافق تقنية DisplayPort مع واجهات أخرى مثل HDMI وDVI باستخدام محولات نشطة أو غير نشطة.

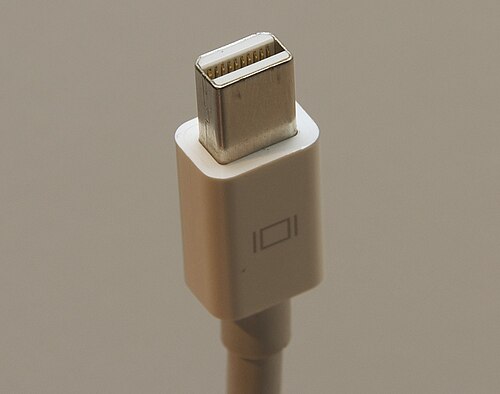

قابس Mini DisplayPort ذكرمنفذ عرض مصغرالبديل المقترح لـ HDMI، المستخدم مع شاشات الكمبيوتر: ( VGA ، DVI ) خليفة شركة Apple Inc. لـ Mini-DVI الخاص بها .يتم استخدام نفس الموصل لتقنية Thunderbolt 1 و 2 من Intel ، والتي تم تطويرها بالتعاون مع Apple.
HDBaseT ( موصل معياري 8P8C )يستخدم لنقل الفيديو عالي الدقة غير المضغوط والصوت والإيثرنت والطاقة العالية عبر الكابل وعناصر التحكم المختلفة، عبر كابل Cat5e/Cat6 بطول 100 متر مع موصلات معيارية 8P8C من النوع المستخدم عادةً لتوصيلات الهاتف وشبكة LAN الإيثرنت.
منفذ USB-Cيمكن لتقنية USB-C و Thunderbolt 3 والإصدارات الأحدث نقل إشارات DisplayPort عبر USB-C.

وفقًا لمعيار الإشارة

اسم معيار الإشارةسنة التقديمموصليكتبأقصى دقة

(X- بكسل × Y- بكسل ( i ) @ Z- هرتز )

يستخدم لـملحوظات
فيديو مركب1956 [ 3 ]1 RCA ، BNC ، قابس هوائي التلفزيون ، Mini-VGA ، DIN ذو 5 دبابيس ، [ 4 ] SCART ذو 21 دبوسًاتناظريمتوافق مع أجهزة التلفزيون ذات 576 أو 625 خطًاالأجهزة الإلكترونية الاستهلاكية ، بما في ذلك أجهزة الفيديو وأجهزة الليزر ديسك ، وأجهزة الكمبيوتر المنزلية من سبعينيات وثمانينيات القرن العشرين مثل VIC-20 ، وأجهزة ألعاب الفيديو من ثمانينيات وتسعينيات القرن العشرين ، وبعض أجهزة الكمبيوتر المحمولة ، وبعض أجهزة الكمبيوتر أحادية اللوحة مثل Raspberry Piيُستخدم مع ألوان PAL أو NTSC أو SECAM .
RGBS1977SCART 21-pin (المعروف أيضًا باسم Peritel )، JP-21، DE-9 ، DE-15 (VGA)، BNC ، RCAكانت متوافقة مع أجهزة التلفزيون ذات 576 خطًا أو 625 خطًا في الأصل ، وتصل إلى أي دقة محدودة بالأجهزة.الإلكترونيات الاستهلاكية ، والفيديو الاحترافي والصناعي. أجهزة الكمبيوتر المنزلية المبكرة مثل كومودور أميغا ، وأكورن أرخميدس ، ووحدات ألعاب الفيديو المختلفة مثل ميجا درايف وسوبر نينتندو إنترتينمنت سيستم . استخدم جهاز IBM PGC في عام 1985 نظام RGBS بدقة 640 × 480 عبر موصل DE-9، وقد استُخدم هذا النظام عبر موصلات مادية أخرى أيضًا.SCART هي واجهة صوتية/مرئية أوروبية "موحدة" للصوت الاستريو ثنائي الاتجاه، والفيديو المركب ، والفيديو S ، بالإضافة إلى إشارات RGBS أحادية الاتجاه والبيانات. كما تتوفر واجهة YP BPR في بعض الإعدادات غير القياسية عبر منافذ RGB.
S-Video (المعروف أيضًا باسم الفيديو المنفصل، والفيديو المقسم، والفيديو الفائق، و Y/C)19791 Mini-DIN 4-pin، 1 Mini-DIN 7-pin، 1 Mini-VGA ، 2 BNC ، 2 موصلات RCA ، 8-pin  DIN ، [ 4 ] SCART 21-pinمتوافق مع أجهزة التلفزيون ذات 576 أو 625 خطًاS-VHS ، وبعض أجهزة الكمبيوتر المحمولة ، وبث الفيديو التناظري ، وأجهزة الكمبيوتر المنزلية من ثمانينيات وتسعينيات القرن العشرين بما في ذلك كومودور 64 و C128 وأجهزة أتاري ذات 8 بتظهر منفذ mini-DIN ذو الأربعة دبابيس، الأكثر شيوعًا في المنتجات الاستهلاكية اليوم، لأول مرة في جهاز S-VHS من إنتاج JVC عام 1987. أما منفذ mini-DIN ذو السبعة دبابيس، فيُستخدم عادةً في أجهزة الكمبيوتر المحمولة. ويُستخدم مع أنظمة الألوان PAL و NTSC و SECAM . وعند استخدام موصلين، يُشار إليهما بـ Chroma و Luma .
هيئة الدفاع الطبي1981DE-9رقمي720  ×  350 @ 50، نص فقطأجهزة IBM PC و PC/XT و PC/AT والأجهزة المتوافقة معها
RGBI ( CGA )640  ×  200 @ 60
DE-9
HGC1982DE-9 [ 5 ]720  ×  348 @ 50
إيغا1984DE-9640  ×  350 @ 60
فيديو أميغا1985DB23كلاهما، جينلوك1280  ×  400/512 @ 30/25كومودور أميغايشبه SCART ، ولكنه يتضمن أيضًا إشارة RGBI رقمية، وساعة Genlock ، ومزامنة مركبة، وطاقة +12/+5 فولت تيار مستمر [ 6 ] .
RGBHV1987موصل VGA ( DE-15 /HD-15)، DE-9، موصلات BNC منفصلة ، ​​Mini-VGA ، DVI / Mini-DVI / Micro-DVI .تناظري2048  ×  1536 @ 85 [ 7 ]تم تقديم موصل VGA مع أجهزة IBM x86، لكنه أصبح واجهة عرض تناظرية عالمية. أُضيفت قناة بيانات العرض لاحقًا لتمكين الشاشات من تعريف نفسها لبطاقات الرسومات، ولتمكين بطاقات الرسومات من تعديل إعدادات الشاشة.تشمل البروتوكولات التناظرية اللاحقة SVGA و XGA وغيرها. يُعد DVI بديلاً رقمياً أحدث. عند استخدام موصل BNC، يتوفر بثلاثة  موصلات مع مزامنة على اللون الأخضر ، أو بخمسة  موصلات أحمر/أخضر/أزرق/مزامنة أفقية/مزامنة رأسية.
ماك-2 / كوادرا DA15F1152  ×  870 @ 75 [ 8 ]ماكنتوشكان جهازا Mac-DA15F و Sun - 13W3 متشابهين في إمكانياتهما مع منفذ VGA. استخدمت بعض أجهزة Sun أربعة أو خمسة موصلات BNC لنقل إشارة الفيديو.
199013W3 DB13W31152  ×  900 @ 76محطات العمل. صن ، إس جي آي وآخرون.
واجهة فيديو جيجابت (GVIF)1996رقميالسياراتملكية خاصة بشركة سوني
OpenLDI1998MDR36LVDS الرقمي
YP B P R (المعروف أيضًا باسم فيديو المكونات)التسعينيات3 موصلات RCA أو BNC ، Apple-AAUI ، طرفية D ، SCART ذو 21 سنًاتناظري1920  ×  1080 @ 60 [ 9 ]الإلكترونيات الاستهلاكيةويشار إليها أيضًا باسم فيديو المكونات و YUV

يستخدم الطرف D مستويات الجهد للإشارة إلى الدقة .

واجهة العرض الرقمية (DVI)1999DVI ، Mini-DVI ، Micro-DVIكلاهما2560  ×  1600 @ 60 3840  ×  2400 @ 33بطاقات الفيديووصلة عرض حاسوبية شبه شائعة. فيديو غير مضغوط فقط. تشفير حماية المحتوى الرقمي عالي النطاق الترددي (HDCP) اختياري.
2000موصل شاشة أبل (ADC)2560  ×  1600 @ 60شركة أبل، أجهزة ماكنتوش وشاشات العرضموصل خاص مصمم لدمج منافذ DVI-I وUSB وطاقة الشاشة
واجهة رقمية تسلسلية (SDI)2003بي إن سيرقميتتراوح سرعة نقل البيانات من 143  ميجابت/ثانية إلى 12  جيجابت/ثانية، حسب الطراز. يدعم دقة 480i ، 576i ، 480p، 576p، 720p، 1080i، 1080p، UHDTV1، UHDTV2بث الفيديو. تشمل الأنواع SD-SDI و HD-SDI و Dual Link HD-SDI و 3G-SDI و 6G-SDI و 12G-SDI. [ 10 ]
واجهة الوسائط المتعددة عالية الوضوح (HDMI)2003منفذ HDMI ذو 19 سنًا من النوع A-C10240 × 4320 @ 120

(الإصدار 2.1) [ 11 ]

العديد من أنظمة الصوت والفيديو وبطاقات الفيديو (بما في ذلك اللوحات الأم المزودة بمعالج رسومات مدمج)يُعد تشفير حماية المحتوى الرقمي عالي النطاق الترددي (HDCP) إلزاميًا.
منفذ العرض2007منفذ USB-C ذو 20 سنًا (خارجي) و32 سنًا (داخلي)LVDS

رقمي

10240  ×  4320 @ 60 15360  ×  8640 @ 60 (الإصدار 2.0)أنظمة وشاشات Apple Inc. و Lenovo و HP و Dell وبطاقات الرسومات ATI RV670 وبطاقات الرسومات NVIDIA G92 (كلاهما كخيارات من OEM).أدخلت تقنية DisplayPort تشفير AES ذو 128 بت ليحل محل HDCP . وقد أضاف الإصدار 1.1 من DisplayPort دعمًا لتقنية HDCP .
ديفا200813 دبوسًارقمي2560  ×  1600 @ 75 4096  ×  2160 @ 24أنظمة الصوت والصورةحماية المحتوى الرقمي عالي النطاق الترددي (HDCP).
HDBaseT20108P8C4096 × 2160 @ 24أنظمة الصوت والفيديو، بيانات بسرعة 10.2 جيجابت/ثانية، طاقة تصل إلى 100 واط
CoaXPressموصل BNC ، DIN 1.0/2.3الرؤية الآلية والكاميرات الصناعيةيدعم قناة وصلة صاعدة بسرعة 20.83 ميجابت/ثانية، ويوفر الطاقة عبر نفس الكابل المحوري.
وصلة الهاتف المحمول عالية الوضوح (MHL)5 دبابيس1920  ×  1080 @ 60 3840  ×  2160 @ 30 (الإصدار 3.0) 7680 × 4320 @ 120 (superMHL)توصيل الأجهزة المحمولة بأجهزة التلفزيونيدعم حماية المحتوى الرقمي عالي النطاق الترددي (HDCP)
