رف مقاس 19 بوصة

رف مقاس 19 بوصة هو إطار أو حاوية قياسية لتركيب وحدات معدات إلكترونية متعددة. تحتوي كل وحدة على لوحة أمامية يبلغ عرضها 19 بوصة (482.6 مم). يتضمن البعد 19 بوصة الحواف أو الأذنين التي تبرز من كل جانب من المعدات، مما يسمح بتثبيت الوحدة على إطار الرف باستخدام البراغي أو البراغي. تشمل الاستخدامات الشائعة خوادم الكمبيوتر ومعدات الاتصالات وأجهزة الشبكات ومعدات الإنتاج السمعي البصري ومعدات الصوت الاحترافية والمعدات العلمية .

تُوصف المعدات المصممة لوضعها في رف عادةً بأنها مثبتة على رف ، أو أداة مثبتة على رف ، أو نظام مثبت على رف ، أو هيكل مثبت على رف ، أو رف فرعي ، أو خزانة رف ، أو قابلة للتركيب على رف ، أو في بعض الأحيان ببساطة رف . كما يتم توحيد ارتفاع الوحدات الإلكترونية كمضاعفات لـ 1.75 بوصة (44.45 مم) أو وحدة رف واحدة أو U (أقل شيوعًا RU). يبلغ ارتفاع خزانة الرف القياسية في الصناعة 42U؛ ^[1] ومع ذلك، فإن العديد من مراكز البيانات لديها رفوف أطول من ذلك. ^[2]

ظهر مصطلح رف التتابع لأول مرة في عالم الهاتف . ^[3]

بحلول عام 1911، كان المصطلح يستخدم أيضًا في إشارات السكك الحديدية . ^[4] هناك القليل من الأدلة على أن أبعاد هذه الرفوف المبكرة كانت موحدة.

تم إنشاء تنسيق الرفوف مقاس 19 بوصة مع وحدات الرفوف مقاس 1.75 بوصة (44.45 مم) كمعيار من قبل شركة AT&T حوالي عام 1922 من أجل تقليل المساحة المطلوبة لمعدات المكرر والإنهاء في المكتب المركزي لشركة الهاتف . تم تركيب أقدم المكررات من عام 1914 بطريقة مخصصة على الأرفف، في صناديق خشبية وخزائن. بمجرد بدء الإنتاج التسلسلي، تم بناؤها في رفوف مصنوعة خصيصًا، واحدة لكل مكرر. ولكن في ضوء النمو السريع لشبكة الرسوم، قام قسم الهندسة في AT&T بإعادة تصميم منهجية، مما أدى إلى عائلة من الألواح المعيارية المجمعة في المصنع "المصممة للتركيب على دعامات رأسية متباعدة 19 1 ⁄ 2 بوصة بين المراكز. سيختلف ارتفاع الألواح المختلفة،... ولكن... في جميع الحالات يكون مضاعفًا كاملاً لـ 1+" 3 ⁄4 بوصة." ^[5]

بحلول عام 1934، أصبح معيارًا ثابتًا بفتحات ملولبة لـ 12-24 برغيًا بمسافات متناوبة 1.25 بوصة (31.75 مم) و0.5 بوصة (12.70 مم) ^[6] تم تعديل معيار EIA مرة أخرى في عام 1992 للامتثال للقانون العام لعام 1988 100-418 ، وحدد المعيار U بـ 15.875 مم (0.625 بوصة) + 15.875 مم (0.625 بوصة) + 12.7 مم (0.500 بوصة)، مما يجعل كل U 44.45 مليمترًا (1.75 بوصة). ^[7]

ظل تنسيق الرفوف مقاس 19 بوصة ثابتًا بينما تغيرت التكنولوجيا المثبتة بداخله بشكل كبير وتوسعت مجموعة المجالات التي يتم تطبيق الرفوف عليها بشكل كبير. يتم استخدام ترتيب الرفوف القياسي مقاس 19 بوصة (482.6 مم) على نطاق واسع في صناعات الاتصالات والحوسبة والصوت والفيديو والترفيه وغيرها من الصناعات، على الرغم من أن معيار Western Electric مقاس 23 بوصة ، مع وجود فتحات في مراكز مقاس 1 بوصة (25.4 مم)، لا يزال يستخدم في مرافق ILEC / CLEC القديمة.

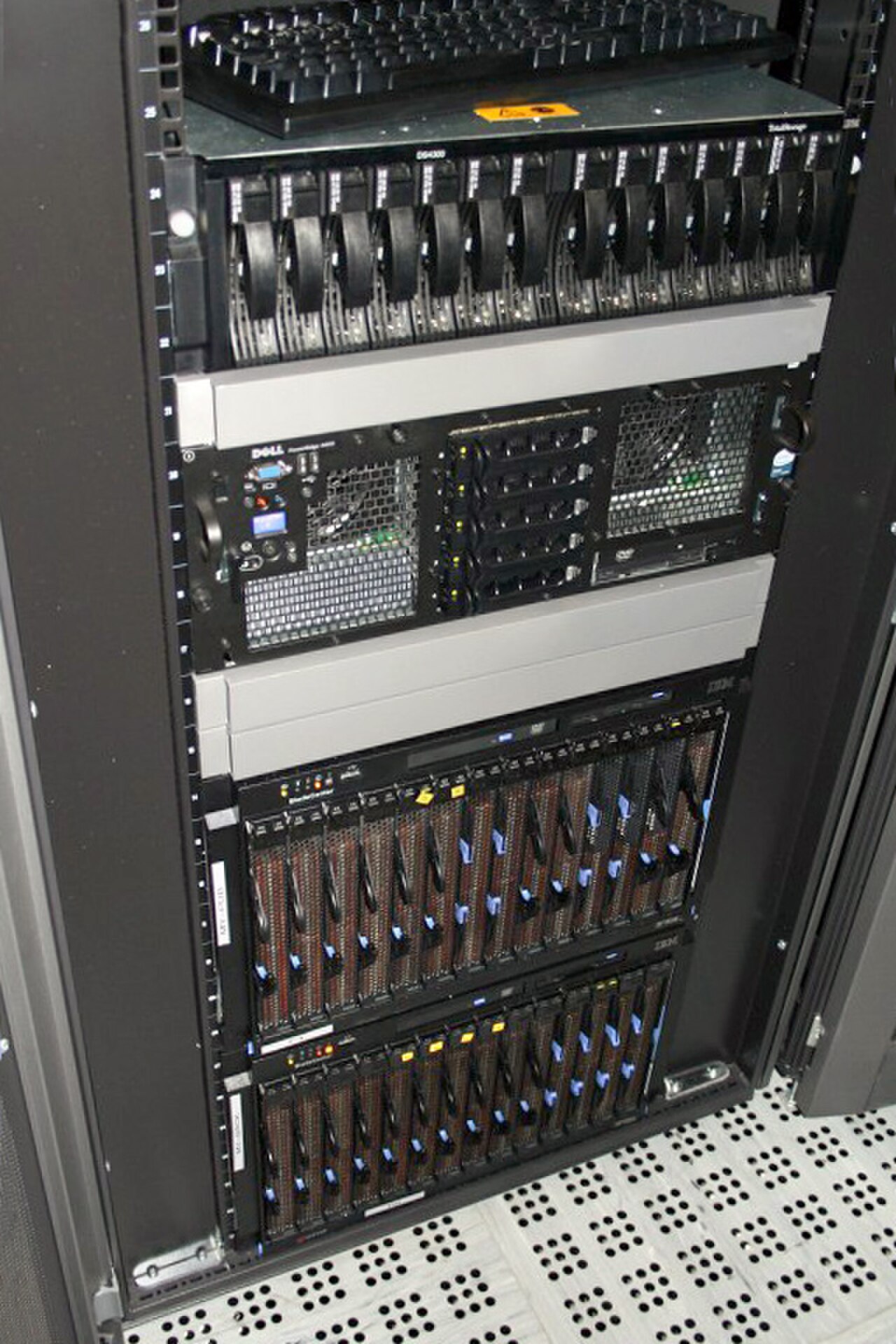

تحتوي الرفوف مقاس 19 بوصة في شكل عمودين أو أربعة أعمدة على معظم المعدات في مراكز بيانات المؤسسات ومرافق مزودي خدمة الإنترنت وغرف الخوادم المؤسسية المصممة بشكل احترافي ، على الرغم من أن الحوسبة الضخمة تستخدم عادةً رفوفًا أوسع. ^{[8] [9]} فهي تسمح بتكوينات الأجهزة الكثيفة دون احتلال مساحة أرضية مفرطة أو الحاجة إلى أرفف.

تُستخدم الرفوف ذات الـ 19 بوصة أيضًا في كثير من الأحيان لاستيعاب معدات الصوت والفيديو الاحترافية، بما في ذلك مكبرات الصوت ووحدات التأثيرات والواجهات ومكبرات صوت سماعات الرأس وحتى خلاطات الصوت صغيرة الحجم. الاستخدام الشائع الثالث للمعدات المثبتة على الرفوف هو أجهزة الطاقة والتحكم والأتمتة الصناعية .

عادةً، يكون ارتفاع اللوحة الأمامية للمعدات التي يتم تركيبها أقل بمقدار 1 ⁄ 32 بوصة (0.031 بوصة؛ 0.79 مم) من العدد المخصص من Us. وبالتالي، فإن ارتفاع جهاز كمبيوتر مثبت على رف بحجم 1 وحدة ليس 1.750 بوصة (44.5 مم) بل 1.719 بوصة (43.7 مم). إذا كان n هو عدد وحدات الرف، فإن الصيغة المثالية لارتفاع اللوحة هي h = 1.75 n − 0.031 للحساب بالبوصة، و h = 44.45 n − 0.794 للحساب بالملليمتر. تتيح هذه الفجوة مساحة صغيرة أعلى وأسفل قطعة المعدات المثبتة بحيث يمكن إزالتها دون ربطها بالمعدات المجاورة.

في الأصل، كانت فتحات التثبيت تُثقب بخيط لولبي معين. وعندما تكون قضبان الرفوف رقيقة للغاية بحيث لا يمكن نقرها، يمكن استخدام صواميل برشام أو إدخالات ملولبة أخرى ، وعندما تكون الفئة المحددة من المعدات المراد تثبيتها معروفة مسبقًا، يمكن حذف بعض الفتحات من قضبان التثبيت. ^[10]

إن فتحات التثبيت الملولبة في الرفوف التي يتم فيها تغيير المعدات بشكل متكرر تشكل مشكلة لأن الخيوط قد تتلف أو قد تنكسر براغي التثبيت؛ وكلا المشكلتين تجعلان فتحة التثبيت غير صالحة للاستخدام. إن فتح عدد كبير من الفتحات التي قد لا تُستخدم أبدًا أمر مكلف؛ ومع ذلك، لا تزال الرفوف ذات الفتحات الملولبة قيد الاستخدام، بشكل عام للأجهزة التي نادرًا ما تتغير. وتشمل الأمثلة محطات الهاتف ولوحات كبلات الشبكة واستوديوهات البث وبعض التطبيقات الحكومية والعسكرية.

تم استبدال الرفوف ذات الفتحة الملولبة أولاً برفوف ذات فتحة خلوص (فتحة مستديرة، فتحات مستديرة غير ملولبة، ^[11] وVersa Rail ^[12] ). الفتحات كبيرة بما يكفي للسماح بإدخال الترباس بحرية من خلالها دون ربط، ويتم تثبيت البراغي في مكانها باستخدام صواميل القفص . في حالة نزع صامولة أو كسر برغي، يمكن إزالة الصامولة بسهولة واستبدالها بصامولة جديدة. إنتاج رفوف ذات فتحة خلوص أقل تكلفة.

كان الابتكار التالي في تصميم الرفوف هو الرفوف ذات الفتحات المربعة. تسمح الرفوف ذات الفتحات المربعة بالتركيب بدون مسامير، بحيث لا تحتاج المعدات المثبتة على الرف إلا إلى إدخالها من خلال شفة الفتحة المربعة وتعليقها لأسفل. يعد تركيب وإزالة الأجهزة في الرفوف ذات الفتحات المربعة أمرًا سهلاً للغاية وبدون مسامير، حيث يكون وزن المعدات ومشابك التثبيت الصغيرة كل ما هو ضروري لإبقاء المعدات في مكانها. لا يزال من الممكن استخدام المعدات القديمة المخصصة للرفوف ذات الفتحات المستديرة أو ذات الفتحات الملولبة، مع استخدام صواميل القفص المصنوعة للرفوف ذات الفتحات المربعة.

يتم تثبيت المعدات القابلة للتركيب على الرفوف تقليديًا عن طريق تثبيت أو تثبيت لوحتها الأمامية على الرف. في صناعة تكنولوجيا المعلومات، من الشائع أن يكون لمعدات الشبكات/الاتصالات أوضاع تثبيت متعددة، بما في ذلك التثبيت على سطح الطاولة وعلى الحائط، لذا فإن المعدات القابلة للتركيب على الرفوف غالبًا ما تتميز بأقواس على شكل حرف L يجب تثبيتها بالمعدات قبل تثبيتها في رف مقاس 19 بوصة. مع انتشار الرفوف مقاس 23 بوصة في صناعة الاتصالات، فإن نفس الممارسة شائعة أيضًا، ولكن مع توفر أقواس مقاس 19 بوصة و23 بوصة للمعدات، مما يتيح تثبيتها في الرفوف الموجودة.

إن أحد نقاط الضعف البنيوية الرئيسية للدعامات المثبتة في الأمام هو الضغط الناتج عن الانحناء الواقع على حوامل التثبيت للمعدات والرف نفسه. ونتيجة لذلك، أصبحت الرفوف ذات الأربعة أعمدة شائعة، وتتميز بزوج من أعمدة التثبيت الخلفية المنعكسة. ونظرًا لأن المسافة بين أعمدة التثبيت الأمامية والخلفية قد تختلف بين بائعي الرفوف و/أو تكوين الرف (قد تتضمن بعض الرفوف قضبانًا أمامية وخلفية يمكن تحريكها للأمام والخلف، على سبيل المثال رفوف مجموعة APC SX)، فمن الشائع أن تحتوي المعدات التي تتميز بأقواس تثبيت ذات أربعة أعمدة على قوس خلفي قابل للتعديل.

غالبًا ما يتم تثبيت الخوادم والقطع العميقة من المعدات باستخدام قضبان مثبتة على الأعمدة الأمامية والخلفية (كما هو مذكور أعلاه، من الشائع أن يكون لهذه القضبان عمق قابل للتعديل)، مما يسمح بدعم المعدات بأربعة أعمدة، مع تمكينها أيضًا من تركيبها وإزالتها بسهولة.

على الرغم من عدم وجود معيار لعمق المعدات، ولا تحديد للعرض الخارجي وعمق حاوية الرف نفسها (بما في ذلك الهيكل والأبواب والألواح التي تحتوي على قضبان التثبيت)، فهناك ميل لأن يكون عرض الرفوف ذات الأربعة أعمدة 600 مم (23.62 بوصة) أو 800 مم (31.50 بوصة)، وأن يكون عمقها 600 مم (23.62 بوصة) أو 800 مم (31.50 بوصة) أو 1010 مم (39.76 بوصة). يختلف هذا بالطبع حسب الشركة المصنعة وتصميم الرف والغرض منه، ولكن من خلال عوامل مقيدة مشتركة (مثل أبعاد بلاط الأرضية المرتفعة)، أصبحت هذه الأبعاد شائعة جدًا. يتيح العرض والعمق الإضافيان توجيه الكابلات بسهولة (يساعد أيضًا في الحفاظ على الحد الأدنى لنصف قطر الانحناء لكابلات الألياف والنحاس) واستخدام معدات أعمق. الميزة المشتركة في رفوف تكنولوجيا المعلومات هي مواضع التثبيت لملحقات صفر-U ، مثل وحدات توزيع الطاقة (PDUs) ومديري الكابلات الرأسية والقنوات، والتي تستخدم المساحة بين القضبان الخلفية وجانب حاوية الرف.

تتطلب أعمدة التثبيت قوة كبيرة، مما يعني أنها ليست مجرد شرائح مسطحة، بل هي في الواقع عبارة عن شرائح مطوية أوسع مرتبة حول زاوية الرف. عادة ما تكون الأعمدة مصنوعة من الفولاذ بسمك حوالي 2 مم (يوصي المعيار الرسمي بحد أدنى 1.9 مم)، أو من الألومنيوم الأكثر سمكًا قليلاً .

غالبًا ما يتم تأمين الرفوف، وخاصة الرفوف ذات العمودين، على الأرضية أو هيكل المبنى المجاور حتى لا تسقط. وهذا مطلوب عادةً بموجب قوانين البناء المحلية في المناطق الزلزالية . وفقًا لوثيقة المتطلبات العامة لشركة Telcordia Technologies GR-63-CORE، أثناء الزلزال، تتعرض معدات الاتصالات لحركات يمكن أن تسبب ضغطًا زائدًا على إطار المعدات ولوحات الدوائر والموصلات. تعتمد كمية الحركة والضغط الناتج على الخصائص الهيكلية للمبنى والإطار الذي تحتوي عليه المعدات وشدة الزلزال. تتوفر رفوف زلزالية مصنفة وفقًا لـ GR-63، متطلبات NEBS: الحماية المادية ، ^[13] حيث تمثل المنطقة 4 البيئة الأكثر تطلبًا. ^{[14] [15]}

تحدد GR-3108، المتطلبات العامة لمعدات الشبكة في المصنع الخارجي (OSP)، الفتحة القابلة للاستخدام لرفوف مقاس 19 بوصة المتوافقة مع الزلازل.

المعدات الثقيلة أو المعدات التي يتم الوصول إليها عادةً للصيانة، والتي قد يشكل تركيبها أو فصلها من جميع الزوايا الأربع في وقت واحد مشكلة، غالبًا لا يتم تثبيتها مباشرة على الرف ولكن يتم تثبيتها بدلاً من ذلك عبر قضبان (أو شرائح). يتم تثبيت زوج من القضبان مباشرة على الرف، ثم تنزلق المعدات إلى الرف على طول القضبان التي تدعمها. عند وضعها في مكانها، يمكن أيضًا تثبيت المعدات بالرف بمسامير. قد تكون القضبان أيضًا قادرة على دعم المعدات بالكامل في وضع تم فيه إزاحتها بعيدًا عن الرف؛ وهذا مفيد لفحص أو صيانة المعدات التي سيتم بعد ذلك إزاحتها مرة أخرى إلى الرف. ^[16] حتى أن بعض شرائح الرفوف تتضمن آلية إمالة تسمح بسهولة الوصول إلى الجزء العلوي أو السفلي من المعدات المثبتة على الرف عندما يتم تمديدها بالكامل من الرف. ^[17]

غالبًا ما يلزم شراء الشرائح أو القضبان الخاصة بأجهزة الكمبيوتر ومعدات معالجة البيانات الأخرى مثل مجموعات الأقراص أو أجهزة التوجيه مباشرة من الشركة المصنعة للمعدات، حيث لا يوجد توحيد فيما يتعلق بسمك هذه المعدات (القياس من جانب الرف إلى الجهاز) أو وسائل التركيب على السكك الحديدية.

قد تتضمن مجموعة القضبان ذراع إدارة الكابلات (CMA)، والتي تطوي الكابلات المرفقة بالخادم وتسمح لها بالتوسع بشكل أنيق عند سحب الخادم للخارج، دون فصلها.

يمكن أن تتضمن خوادم الكمبيوتر المصممة للتركيب على الرف عددًا من الميزات الإضافية لجعل الخادم سهل الاستخدام في الرف:

• يمكن قفل قضبان الانزلاق في أوضاع ممتدة مختلفة لمنع المعدات من الحركة عند تمديدها خارج الرف للخدمة.
• قد يحتوي الخادم نفسه على دبابيس قفل على الجانبين يتم إدخالها بسهولة في فتحات مجموعة القضبان الممتدة، بطريقة مشابهة لدرج المطبخ القابل للإزالة. وهذا يسمح بسهولة تركيب الخادم وإزالته حيث لا توجد حاجة إلى تثبيت الخادم في الهواء بينما يقوم شخص ما بتثبيت كل قضيب على جانبي الخادم بالبراغي.
• تتضمن بعض الشركات المصنعة للأجهزة التي يتم تركيبها على الرفوف صينية كابلات قابلة للطي خلف الخادم، بحيث يتم تثبيت الكابلات في قناة مطوية أنيقة ومرتبة عندما تكون داخل الرف، ولكن يمكن أن تتسع في شريط طويل عند سحبها من الرف، مما يسمح للخادم بالاستمرار في التوصيل والعمل بشكل طبيعي حتى أثناء تمديده بالكامل وتعليقه في الهواء أمام الرف. وبالتالي فإن هذه القطعة من المعدات تبسط الصيانة ولكن على حساب توفير تقييد لتدفق الهواء.
• قد تقوم الخوادم المحسّنة للرفوف بتكرار مصابيح المؤشر الموجودة في مقدمة ومؤخرة الرف للمساعدة في تحديد الجهاز الذي يحتاج إلى الاهتمام أو توفير مؤشرات LED منفصلة للتعريف على جانبي الخادم (والتي يمكن تشغيلها في البرنامج أو بالضغط على زر مرتبط). نظرًا لأن بعض التكوينات تسمح بأكثر من خمسين خادمًا بحجم 1U في رف واحد، فإن هذا يوفر طريقة بسيطة لتحديد الجهاز الذي يواجه مشكلة بالضبط عند وضعه في الجزء الخلفي من الرف.
• يمكن توفير مقبض في الجزء الخلفي من قضبان الخادم، للمساعدة في سحب الخادم أو دفعه دون الحاجة إلى سحب الكابلات.

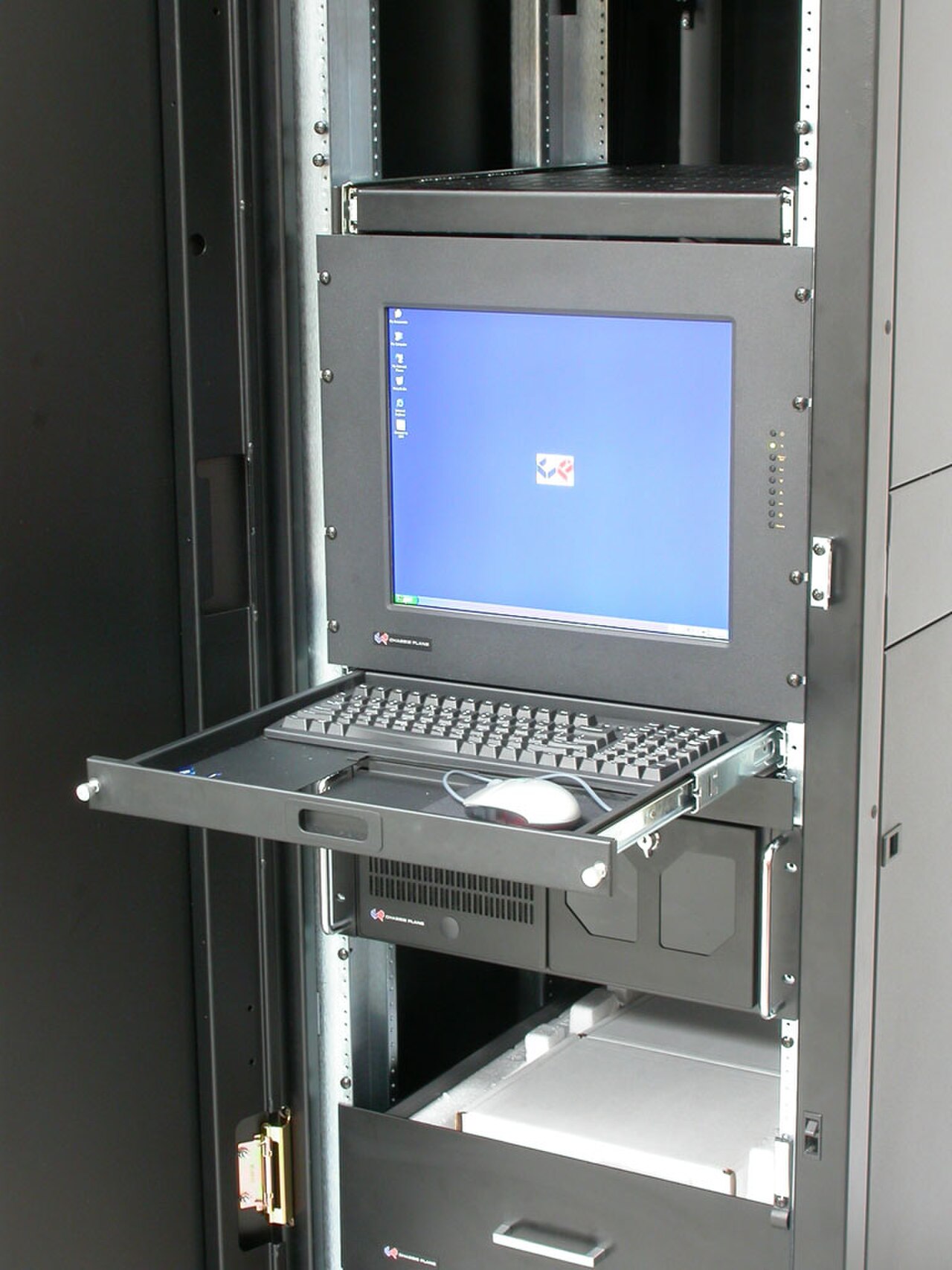

عندما يكون هناك عدد كبير من أجهزة الكمبيوتر في رف واحد، فمن غير العملي أن يكون لكل جهاز لوحة مفاتيح وفأرة وشاشة منفصلة. بدلاً من ذلك، يتم استخدام مفتاح KVM أو برنامج LOM لمشاركة مجموعة واحدة من لوحة المفاتيح/الفيديو/الفأرة بين العديد من أجهزة الكمبيوتر المختلفة.

نظرًا لأن ترتيب فتحات التركيب متماثل رأسيًا، فمن الممكن تركيب المعدات القابلة للتركيب على الرف رأسًا على عقب. ومع ذلك، ليست كل المعدات مناسبة لهذا النوع من التركيب. على سبيل المثال، لن تعمل معظم مشغلات الأقراص الضوئية رأسًا على عقب لأن آلية المحرك الدافع لا تمسك بالقرص.

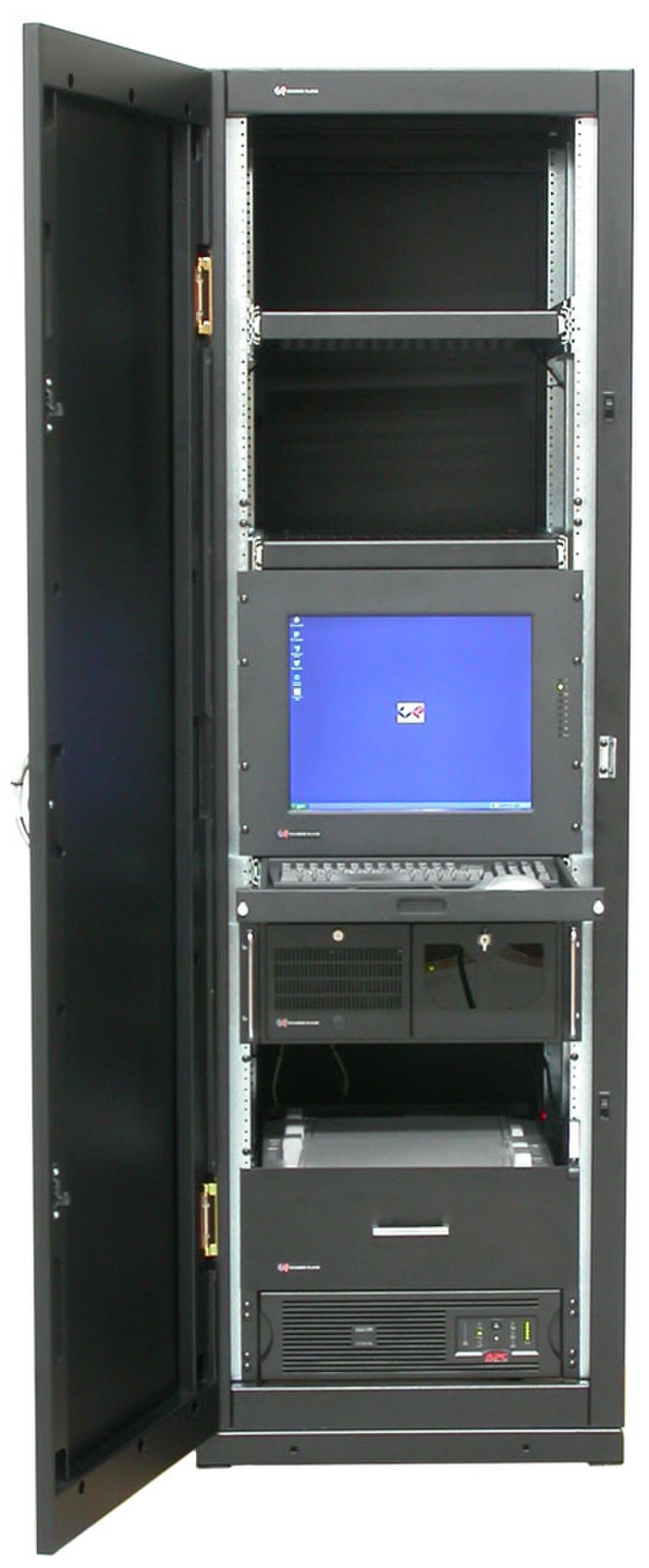

يمكن أن تختلف رفوف الخوادم مقاس 19 بوصة في الجودة. يبلغ ارتفاع خزانة رف الخادم القياسية مقاس 19 بوصة عادةً 42 وحدة، وعرضها 600 ملم (24 بوصة)، وعمقها 36 بوصة (914.40 ملم). ^[18] ويشمل هذا حجمًا يبلغ 974 لترًا، أو أقل بقليل من متر مكعب. تأتي خزائن رف الخادم الأحدث مع قضبان تثبيت قابلة للتعديل تسمح للمستخدم بوضع القضبان على عمق أقصر إذا لزم الأمر. هناك العديد من رفوف الخوادم المتخصصة بما في ذلك رفوف الخوادم العازلة للصوت، ورفوف الخوادم المكيفة، ورفوف NEMA المصنفة، ورفوف الزلازل المصنفة، والإطار المفتوح، والرفوف الضيقة، وحتى الرفوف المصغرة مقاس 19 بوصة للتطبيقات الأصغر. يتم تحديد حجم الخزانات بشكل عام بحيث لا يكون أعرض من بلاط الأرضيات القياسي بعرض 24 بوصة (610 ملم) المستخدم في معظم مراكز البيانات.

غالبًا ما تحتوي الرفوف التي تحمل معدات الاتصالات مثل أجهزة التوجيه والمفاتيح على عرض إضافي لاستيعاب العديد من الكابلات على الجانبين.

تسمح الرفوف ذات الأربعة أعمدة بتركيب قضبان لدعم المعدات في الأمام والخلف. قد تكون هذه الرفوف مفتوحة في البناء بدون جوانب أو أبواب أو قد تكون محاطة بأبواب أمامية و/أو خلفية وألواح جانبية وأغطية علوية. ^[19] تستخدم معظم مراكز البيانات رفوفًا ذات أربعة أعمدة.

توفر رفوف العمودين عمودين رأسيين. هذه الأعمدة مصنوعة عادةً من معدن ثقيل أو ألومنيوم مبثوق. يربط قضيب علوي وقاعدة عريضة بين العمودين ويسمحان بتثبيت الرف بشكل آمن على الأرضية و/أو السقف من أجل السلامة الزلزالية. يمكن تركيب المعدات إما بالقرب من مركز ثقلها (لتقليل الحمل على اللوحة الأمامية)، أو عبر فتحات اللوحة الأمامية للمعدات. ^[20] يأتي اسم رفوف التتابع من رفوف العمودين المبكرة التي كانت تحتوي على معدات التتابع والتبديل الهاتفية. تُستخدم رفوف العمودين غالبًا في تركيبات الاتصالات.

يمكن وضع المعدات مقاس 19 بوصة التي تحتاج إلى نقلها كثيرًا أو حمايتها من المعاملة القاسية في حقيبة طريق معتمدة من قبل رابطة النقل الجوي الأمريكية (ATA)، والتي يشار إليها أحيانًا أيضًا باسم حقيبة الطيران . تحتوي حقائب الطرق عادةً على جوانب من الخشب الرقائقي المغلف ببولي فينيل كلوريد (PVC)، وحواف من الألومنيوم المبثوق، وزوايا فولاذية، ومقابض، ومزالج. تحتوي الحقائب الأكبر عادةً على عجلات لسهولة النقل. تأتي رفوف حقائب الطرق بارتفاعات مختلفة بناءً على المعيار 1U وأعماق مختلفة. الحقائب غير المعزولة ببساطة قم بتركيب أعمدة تثبيت مقاس 19 بوصة داخل الحقيبة. لحماية المعدات من الصدمات والاهتزازات، استخدم حقائب رفوف الطرق حقيبة داخلية وخارجية. يمكن عزل هذه الحقائب بطبقات سميكة من الرغوة أو قد تستخدم حامل صدمات محمل بنابض. يستخدم الموسيقيون المتجولون والإنتاج المسرحي وشركات الصوت والضوء رفوف حقائب الطرق. ^[21]

في عام 1965، حصلت شركة ECS Composites على براءة اختراع لحقيبة بلاستيكية متينة مقواة بالألياف مقاس 19 بوصة يمكن تثبيتها على الرفوف، وأصبحت تستخدم على نطاق واسع في التطبيقات العسكرية والتجارية للنشر والتشغيل الإلكتروني. ^{[ بحاجة لمصدر ] كما} يتم تصنيع حقائب التثبيت على الرفوف من مواد مركبة مختومة بالحرارة وألياف الكربون وكيفلر من شركة DuPont للاستخدامات العسكرية والتجارية. ^{[ بحاجة لمصدر ]}

تعتبر العلب المحمولة التي تستخدم غلافًا خارجيًا من البولي إيثيلين المصبوب دوارًا بديلاً أقل تكلفة للعلبة الأكثر متانة المعتمدة من ATA. يتم تسويق هذه العلب للموسيقيين والفنانين للمعدات التي لا تخضع للنقل المتكرر والتعامل القاسي. لا يتم تعزيز غلاف البولي إيثيلين بالألياف الزجاجية وليس صلبًا. يتم الحفاظ على شكل العلب الصغيرة من خلال قضبان الرفوف وبثق ختم الغطاء وحدها. يتم تعزيز العلب الأكبر حجمًا بمزيد من الخشب الرقائقي أو الصفائح المعدنية. غالبًا ما يتم نقش الغلاف الخارجي بنمط التزاوج الذاتي لمكافحة ميل العلب المكدسة إلى التشوه قليلاً مما يخلق منحدرًا يشجع العلبة العلوية على الانزلاق. تستخدم العلب عادةً أشرطة من الألومنيوم المبثوق في نهايات الجسم مع تزاوج اللسان والأخدود مع أشرطة مماثلة للأغطية. يتم تأمين الأغطية الطرفية عادةً إما بمزلاج سحب بسيط أو مزلاج فراشة دوار ، سمي بهذا الاسم بسبب شكل مقبض الالتواء.

لا يوجد معيار لتدفق الهواء وتبريد المعدات المثبتة على الرفوف. يمكن العثور على مجموعة متنوعة من أنماط تدفق الهواء، بما في ذلك مداخل الهواء الأمامية والعادم الخلفي، بالإضافة إلى مداخل الهواء والعادم الجانبية. قد لا تستخدم الأجهزة ذات القدرة المنخفضة التبريد النشط، ولكنها تستخدم فقط الإشعاع الحراري السلبي والحمل الحراري لتبديد الحرارة.

بالنسبة لخوادم الكمبيوتر المثبتة على الرفوف، تسحب الأجهزة الهواء من الأمام وتطرده من الخلف. وهذا يمنع تدفقات الهواء الدائرية حيث يتم إعادة تدوير الهواء الساخن من خلال جهاز مجاور ويسبب ارتفاع درجة الحرارة.

على الرغم من أن الرفوف ذات الإطار المفتوح هي الأقل تكلفة، إلا أنها تعرض أيضًا المعدات المبردة بالهواء للغبار والوبر وغير ذلك من الملوثات البيئية. تسمح الخزانة المغلقة والمغلقة مع مراوح الهواء القسري بتصفية الهواء لحماية المعدات من الغبار.

غالبًا ما تقوم غرف الخوادم الكبيرة بتجميع خزائن الرفوف معًا بحيث تكون الرفوف على جانبي الممر إما مواجهة للأمام أو مواجهة للخلف، مما يبسط عملية التبريد من خلال توفير الهواء البارد إلى مقدمة الرفوف وجمع الهواء الساخن من الجزء الخلفي من الرفوف. يمكن أن تكون هذه الممرات نفسها محاطة بنفق احتواء الهواء البارد بحيث لا ينتقل الهواء البارد إلى أجزاء أخرى من المبنى حيث لا تكون هناك حاجة إليه أو يختلط بالهواء الساخن، مما يجعله أقل كفاءة. يمكن أن يخدم التبريد الأرضي المرتفع أو الزائف في غرف الخوادم غرضًا مشابهًا؛ فهو يسمح بتدفق الهواء البارد إلى المعدات من خلال المساحة الموجودة أسفل الأرضية إلى الجانب السفلي من خزائن الرفوف المغلقة. ^[22]

تتمثل إحدى الصعوبات التي تواجه تبريد مراوح الهواء القسري في معدات الرفوف في إمكانية تعطل المراوح بسبب العمر أو الغبار. وقد يكون من الصعب استبدال المراوح نفسها. وفي حالة معدات الشبكة، قد يكون من الضروري فصل 50 كابلًا أو أكثر من الجهاز، وإخراج الجهاز من الرف، ثم تفكيك هيكل الجهاز لاستبدال المراوح.

ومع ذلك، فقد تم تصميم بعض معدات الرفوف لتسهيل استبدال المروحة، وذلك باستخدام صواني المروحة سريعة التغيير والتي يمكن الوصول إليها دون إزالة الكابلات أو الجهاز من الرف، وفي بعض الحالات دون إيقاف تشغيل الجهاز بحيث لا تنقطع العملية أثناء الاستبدال.

المعايير الرسمية لرفوف مقاس 19 بوصة (482.6 ملم) متاحة من المصادر التالية:

• تحالف الصناعات الإلكترونية EIA-310-D، الخزائن، والرفوف، والألواح، والمعدات المرتبطة بها، بتاريخ سبتمبر 1992. (أحدث معيار الآن REV E 1996)
• متطلبات تصميم CEA-310-E لجمعية الإلكترونيات الاستهلاكية للخزائن والألواح والرفوف والرفوف الفرعية، بتاريخ 14 ديسمبر 2005
• اللجنة الكهروتقنية الدولية - تتوفر وثائق متعددة باللغتين الفرنسية والإنجليزية.
  • IEC 60297 الهياكل الميكانيكية للمعدات الإلكترونية - أبعاد الهياكل الميكانيكية لسلسلة 482.6 مم (19 بوصة)
    • تم استبدال IEC 60297-1 بـ IEC 60297-3-100
    • تم استبدال IEC 60297-2 بـ IEC 60297-3-100
    • IEC 60297-3-100 الجزء 3-100: الأبعاد الأساسية للألواح الأمامية، والرفوف الفرعية، والهيكل، والرفوف، والخزائن
    • IEC 60297-3-101 الجزء 3-101: الرفوف الفرعية ووحدات التوصيل المرتبطة بها
    • IEC 60297-3-102 الجزء 3-102: مقبض المحقن/المستخرج
    • IEC 60297-3-103 الجزء 3-103: دبوس المحاذاة والمفتاح
    • IEC 60297-3-104 الجزء 3-104: أبعاد الواجهة المعتمدة على الموصل للرفوف الفرعية ووحدات التوصيل
    • IEC 60297-3-105 الجزء 3-105: الأبعاد وجوانب التصميم للهيكل 1U
    • تم استبدال IEC 60297-4 بـ IEC 60297-3-102
    • IEC 60297-5 مستندات متعددة، -100، 101، 102، ... 107، تم استبدالها بـ IEC 60297-3-101
• Deutsches Institut für Normung DIN 41494 - وثائق متعددة باللغة الألمانية ولكن بعض الوثائق متوفرة باللغة الإنجليزية.
  • DIN 41494 ممارسات المعدات للمعدات الإلكترونية؛ الهياكل الميكانيكية لسلسلة 482.6 مم (19 بوصة)
    • DIN 41494-7 أبعاد الخزائن ومجموعات الرفوف .
    • DIN 41494-8 المكونات الموجودة على الألواح الأمامية؛ شروط التركيب والأبعاد
    • DIN IEC 60297-3-100 (انظر أعلاه في قسم IEC)

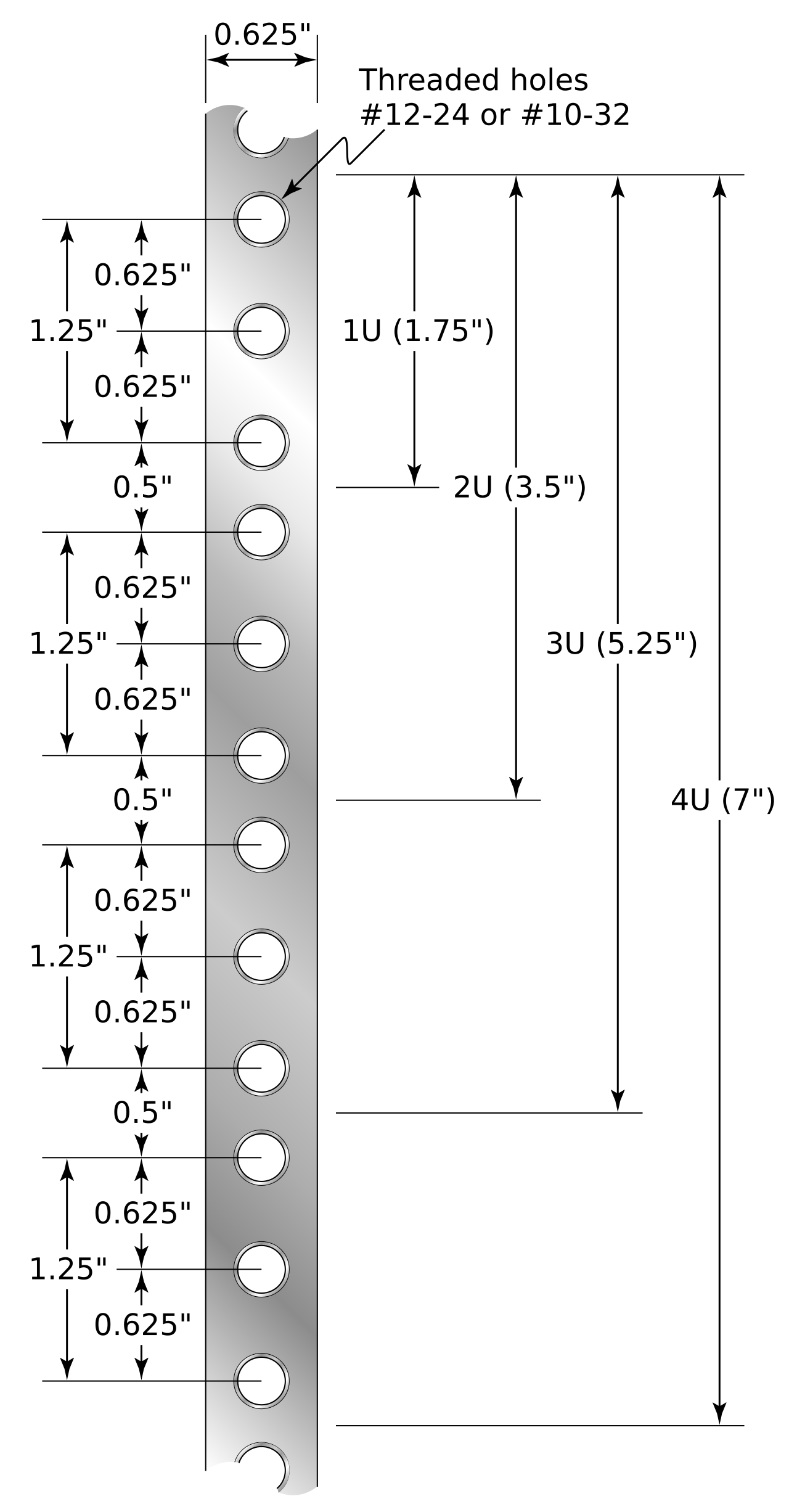

تتكون وحدة تثبيت الرف من شريطين معدنيين متوازيين (يشار إليهما أيضًا باسم الأعمدة أو حوامل الألواح ) يقفان رأسيًا. يبلغ عرض كل من الأعمدة 0.625 بوصة (15.88 مم)، ويفصل بينهما فجوة تبلغ 17.75 بوصة (450.85 مم)، مما يعطي عرضًا إجماليًا للرف 19 بوصة (482.60 مم). تحتوي الأعمدة على ثقوب فيها على فترات منتظمة، مع تطابق كلا العمودين، بحيث يكون كل ثقب جزءًا من زوج أفقي بمسافة من المركز إلى المركز تبلغ 18.312 بوصة (465.12 مم). ^[23]

يتم ترتيب الثقوب في الأعمدة رأسياً في مجموعات متكررة من ثلاثة ثقوب، بمسافات من المركز إلى المركز 0.5 بوصة (12.70 ملم)، 0.625 بوصة (15.88 ملم)، 0.625 بوصة (15.88 ملم). وبالتالي يتكرر نمط الثقوب كل 1.75 بوصة (44.45 ملم).

يمكن تثبيت الثقوب المرتبة بهذا الشكل إما عن طريق النقر عليها (عادةً بخيوط 10-32 UNF ، أو في حالات نادرة، خيط 6 مم متري ) أو الحصول على ثقوب مربعة للصواميل القفصية .

تنقسم الرفوف عموديًا إلى مناطق بارتفاع 44.45 مليمترًا (1.75 بوصة). تحتوي كل منطقة على ثلاثة أزواج كاملة من الثقوب على كل جانب. تتركز الثقوب على بعد 6.35 مليمترًا (0.25 بوصة) و22.25 مليمترًا (0.88 بوصة) و38.15 مليمترًا (1.50 بوصة) من أعلى أو أسفل المنطقة. تُعرف هذه المنطقة عادةً باسم U ، للوحدة ، أو RU لوحدة الرف أو بالألمانية، HE ، للارتفاع . تُقاس الارتفاعات داخل الرفوف بهذه الوحدة. عادةً ما يتم تصميم المعدات القابلة للتركيب على الرفوف لتشغل عددًا صحيحًا من وحدات U. على سبيل المثال، قد يبلغ ارتفاع منظار الذبذبات 4 وحدات. يتراوح ارتفاع أجهزة الكمبيوتر والخوادم القابلة للتركيب على الرفوف في الغالب بين 1 وحدة و4 وحدات. قد يتطلب حاوية خادم الشفرات 10 وحدات.

في بعض الأحيان، قد ترى أجهزة U كسرية مثل خادم 1.5U أو أجهزة يبلغ عرضها 22.5 أو 15 سم فقط، مما يسمح بتثبيت 2 أو 3 من هذه الأجهزة جنبًا إلى جنب، ولكن هذه الأجهزة أقل شيوعًا.

يمكن أن يختلف ارتفاع الرف من بضع بوصات، كما هو الحال في وحدة التحكم في البث، إلى رف مثبت على الأرض يبلغ ارتفاعه الداخلي 45 وحدة رف (200.2 سم أو 78.82 بوصة). 42U هو تكوين شائع. تستخدم العديد من الحاويات المثبتة على الحائط للمعدات الصناعية رفوفًا مقاس 19 بوصة.

تتوفر بعض معدات الاتصالات والشبكات بحجم أضيق يبلغ 10 بوصات مع نفس ارتفاع الوحدة مثل الرف القياسي مقاس 19 بوصة.

كانت الإطارات المستخدمة لحمل معدات الهاتف ذات القرص الدوار مثل مفاتيح الهاتف المتدرجة يبلغ ارتفاعها عمومًا 11 قدمًا و6 بوصات (3.51 مترًا). أدت سلسلة من الدراسات إلى اعتماد إطارات يبلغ ارتفاعها 7 أقدام (2.1 مترًا)، مع عرض وحدات بمضاعفات 1 قدم و1 بوصة (0.33 مترًا) - غالبًا 2 قدم و2 بوصة (0.66 مترًا). ^[24]

يتم تعريف حامل ETSI بواسطة معهد معايير الاتصالات الأوروبي (ETS 300 119). تبلغ المسافة بين الحافة اليمنى لقضيب التثبيت الأيمن والحافة اليسرى لقضيب التثبيت الأيسر 535 ملم (21.1 بوصة). ونظرًا لأن 535 ملم قريبة جدًا من 21 بوصة، فإن هذه الحوامل تسمى أحيانًا حوامل 21 بوصة . تبلغ الفجوة بين الأعمدة 500 ملم (19.69 بوصة). ونظرًا لأن المعدات مقاس 19 بوصة لها عرض أقصى يبلغ 17+يبلغ مقاسها 1 ⁄ 4 بوصة (438.15 ملم)، ويمكن تركيبها بسهولة في رف ETSI عن طريق حامل ETSI أو لوحة محول.

وعلى النقيض من معايير 19 بوصة، حددت ETSI أيضًا حجم حاوية الرفوف: العرض المسموح به هو 150 و300 و600 و900 مليمتر (5.9 و11.8 و23.6 و35.4 بوصة) والعمقان المسموح بهما 300 و600 مليمتر (12 و24 بوصة). المسافة بين الفتحات هي 25 مليمتر (0.98 بوصة).

يُستخدم رف مقاس 23 بوصة (580 مم) لإيواء الهاتف (أساسًا)، والكمبيوتر ، والصوت ، وغيرها من المعدات، على الرغم من أنه أقل شيوعًا من رف مقاس 19 بوصة. يشير الحجم إلى عرض اللوحة الأمامية للمعدات المثبتة. وحدة الرف هي مقياس للتباعد الرأسي وهي مشتركة بين كل من الرفوف مقاس 19 و23 بوصة.

يتم وضع مسافة بين الثقوب إما في مراكز 1 بوصة (25 مم) (معيار Western Electric)، أو نفس المسافة الخاصة بالرفوف مقاس 19 بوصة (482.6 مم) (مسافة 0.625 بوصة أو 15.9 مم).

Open Rack هو نظام تثبيت صممه مشروع Open Compute Project التابع لشركة Facebook وله نفس الأبعاد الخارجية للرفوف النموذجية مقاس 19 بوصة (على سبيل المثال 600 مم عرض)، ولكنه يدعم وحدات معدات أوسع بمقدار 547 ملم (21.5 بوصة). ^[26]

OpenVPX هو معيار صناعي للوحدات التي يمكن تثبيتها في الهياكل في تطبيقات الدفاع. يمكن للوحدات توفير مجموعة متنوعة من الوظائف، على غرار المعدات الموجودة في الرف. ^[27]

Eurorack هو معيار يستخدم بشكل عام في إنتاج الموسيقى الإلكترونية لتثبيت مكونات جهاز التوليف المعياري ، وهو آلة موسيقية إلكترونية. يتم تحقيق ذلك باستخدام نظام تثبيت رف خاص بالمعيار. ^[28]

Eurocard هو تنسيق قياسي لـ IEEE لبطاقات لوحة الدوائر المطبوعة (PCB) التي يمكن توصيلها معًا في هيكل قياسي، والذي بدوره يمكن تركيبه في رف مقاس 19 بوصة. يتكون الهيكل من سلسلة من أدلة البطاقات المشقوقة في الأعلى والأسفل، والتي يتم إدخال البطاقات فيها بحيث تقف على نهايتها، مثل الكتب على الرف. يوجد في عمود كل بطاقة موصل واحد أو أكثر يتم توصيله بموصلات متزاوجة على لوحة خلفية تغلق الجزء الخلفي من الهيكل. [ ^{29] [30] [31]} تم تطوير العديد من المعايير مثل VMEbus (ناقل Versa Module Eurocard ^[32] )، و STEbus ، ^{[33] و} PCI eXtensions for Instrumentation ، وopenGear ^[34] وغيرها، والتي تشترك في الأهداف مع Eurocard.
