في الهندسة ، يُعرف التبليط الخماسي القاهرة بأنه تبليط للمستوى الإقليدي باستخدام خماسيات محدبة متطابقة ، ويتكون من تراكب تبليطين للمستوى باستخدام سداسيات، وقد سُمي بهذا الاسم نسبةً لاستخدامه كنمط رصف في القاهرة . ويُطلق عليه أيضًا اسم شبكة ماكماهون [ 1 ] نسبةً إلى بيرسي ألكسندر ماكماهون ، الذي وصفه في كتابه " هوايات رياضية جديدة " الصادر عام 1921. [ 2 ] وقد أطلق عليه جون هورتون كونواي اسم " الخماسي الرباعي" . [ 3 ]

يمكن لعدد لا نهائي من الأشكال الخماسية المختلفة أن تشكل هذا النمط، وهي تنتمي إلى اثنتين من عائلات الأشكال الخماسية المحدبة الخمس عشرة التي يمكن استخدامها لتبليط المستوى . وتختلف تناظرات هذه الأشكال، لكن جميعها متناظرة حول أوجهها. أحد أشكال التبليط، وهو الشكل الثنائي لتبليط المربع المقطوع ، يتميز ببلاطات ذات أصغر محيط ممكن بين جميع أشكال التبليط الخماسية. أما الشكل الآخر، الذي يتكون من تراكب شكلين سداسيين منتظمين فوق شكلين مسطحين، فهو الشكل المستخدم في القاهرة، ويتميز بأن كل ضلع فيه يقع على استقامة واحدة مع عدد لا نهائي من الأضلاع الأخرى.

في مجال العمارة، وبعيداً عن القاهرة، استُخدم بلاط القاهرة في العمارة المغولية في الهند خلال القرن الثامن عشر، وفي قاعة لايزهال الألمانية في أوائل القرن العشرين ، وفي العديد من المباني والمنشآت الحديثة. كما دُرِسَ كبنية بلورية ، ويظهر في أعمال الفنان إم سي إيشر .

الهيكل والتصنيف

إن اتحاد جميع حواف تبليط القاهرة هو نفسه اتحاد تبليطين للمستوى باستخدام سداسيات . يحيط كل سداسي من أحد التبليطين برأسين من التبليط الآخر، وينقسم بواسطة سداسيات التبليط الآخر إلى أربعة من الخماسيات في تبليط القاهرة. [ 4 ] يمكن لعدد لا نهائي من الخماسيات المختلفة أن تُشكّل تبليطات القاهرة، جميعها بنفس نمط التجاور بين البلاطات وبنفس التقسيم إلى سداسيات، ولكن بأطوال حواف وزوايا وتناظرات مختلفة. يمكن تجميع الخماسيات التي تُشكّل هذه التبليطات في مجموعتين لا نهائيتين مختلفتين، مُستمدتين من 15 مجموعة من الخماسيات المحدبة التي يمكنها تبليط المستوى ، [ 5 ] ومجموعات الخماسيات الخمس التي اكتشفها كارل راينهارت عام 1918 والتي يمكنها تبليط المستوى بشكل متساوي الأوجه (جميع البلاطات متناظرة مع بعضها البعض). [ 6 ]

إحدى هاتين المجموعتين تتكون من أشكال خماسية لها زاويتان قائمتان غير متجاورتين ، حيث يلتقي ضلعان متساويان في الطول عند كل زاوية قائمة. أي شكل خماسي يحقق هذه الشروط يُغطي المستوى بنسخ، تدور كل منها بزاوية قائمة عند الزوايا القائمة المختارة. عند أضلاع الشكل الخماسي غير المتجاورة مع إحدى هاتين الزاويتين القائمتين، تلتقي قطعتان، تدوران بزاوية 180 درجة بالنسبة لبعضهما البعض. والنتيجة هي تبليط متساوي الأوجه، مما يعني أنه يمكن تحويل أي شكل خماسي في التبليط إلى أي شكل خماسي آخر عن طريق تناظر التبليط. غالبًا ما تُصنف هذه الأشكال الخماسية وتبليطها تحت مسمى "النوع 4" في قائمة أنواع الأشكال الخماسية التي يمكن استخدامها في التبليط. [ 4 ] بالنسبة لأي نوع من أنواع تبليط القاهرة من النوع 4، يمكن أيضًا تغطية سطح مكعب باثنتي عشرة بلاطة متطابقة، مع طي بلاطة واحدة عبر كل حافة من حواف المكعب، وتلاقي ثلاث زوايا قائمة من البلاطات عند كل رأس من رؤوس المكعب، لتشكيل نفس البنية التوافقية للمجسم ذي الاثني عشر وجهًا المنتظم . [ 7 ] [ 8 ]

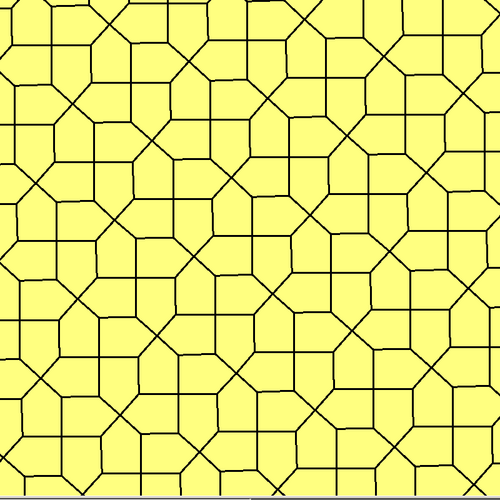

أما المجموعة الأخرى من الخماسيات التي تُشكّل تبليط القاهرة، فهي خماسيات لها زاويتان متكاملتان عند رؤوس غير متجاورة، ولكل منهما نفس طول الضلعين المتصلين بها. في تبليطها، تتبادل الرؤوس ذات الزوايا المتكاملة حول كل رأس من الدرجة الرابعة. لا تُدرج الخماسيات التي تستوفي هذه الشروط عادةً ضمن مجموعات الخماسيات الخمس عشرة التي تُستخدم في التبليط؛ بل هي جزء من مجموعة أكبر من الخماسيات (الخماسيات من النوع الثاني) التي تُبلّط المستوى بشكل متساوي الأوجه بطريقة مختلفة. [ 4 ]

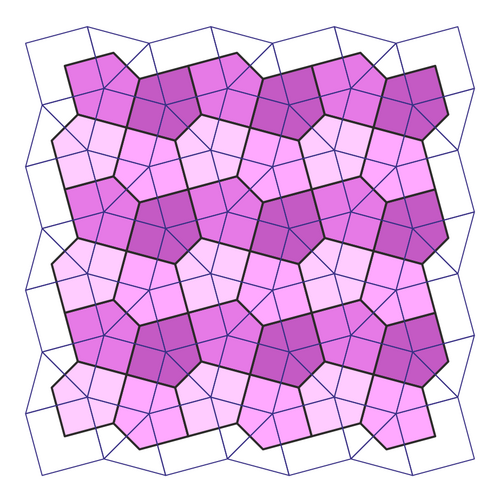

تتكون بلاطات القاهرة المتناظرة ثنائياً من أشكال خماسية تنتمي إلى كل من النوعين 2 و4. [4] ويمكن اعتبار نمط رصف الطوب المتشابك حالةً متدهورةً من بلاطات القاهرة المتناظرة ثنائياً، حيث يتكون كل طوبة (أ) من خماسيات تنتمي إلى كل من النوعين 2 و4. [ 4 ] ويمكن اعتبار نمط رصف الطوب المتشابك حالةً متدهورةً من بلاطات القاهرة المتناظرة ثنائياً، حيث يتكون كل طوبة (أ) من خماسيات تنتمي إلى كل من النوعين 2 و4.1×2{\displaystyle 1\times 2}[ 9 ] المستطيل) يُفسر على أنه شكل خماسي ذو أربع زوايا قائمة وزاوية واحدة قياسها 180 درجة.

من الممكن تعيين إحداثيات نصف عددية سداسية الأبعاد للمضلعات الخماسية في التبليط، بحيث يكون عدد الخطوات بين أي مضلعين خماسيين مساويًا للمسافة L1 بين إحداثياتهما. يمكن تجميع الإحداثيات الست لكل مضلع خماسي في مجموعتين ثلاثيتين من الإحداثيات، حيث تعطي كل مجموعة إحداثيات مضلع سداسي في نظام إحداثيات ثلاثي الأبعاد مماثل لكل من تبليطي المضلعات السداسية المتراكبين. [ 10 ] عدد البلاطات التيأنا{\displaystyle i}خطوات على بعد أي بلاطة معينة، لـأنا=0،1،2،...{\displaystyle i=0,1,2,\dots }، يتم تحديده بواسطة تسلسل التنسيق1،5،11،16،21،27،32،37،...{\displaystyle 1,5,11,16,21,27,32,37,\dots } حيث يختلف كل حد، بعد الحدود الثلاثة الأولى، بمقدار 16 عن الحد الذي يسبقه بثلاث خطوات في التسلسل. ويمكن تعريف تسلسلات تنسيق مماثلة لرؤوس التبليط بدلاً من بلاطاته، ولكن نظرًا لوجود نوعين من الرؤوس (من الدرجة الثالثة والدرجة الرابعة)، ينتج عن ذلك تسلسلان تنسيقيان مختلفان. تسلسل الدرجة الرابعة هو نفسه المستخدم في الشبكة المربعة . [ 11 ] [ 12 ]

حالات خاصة

تبليط كاتالونيا

بلاط القاهرة كبديل لبلاط المربع القصير

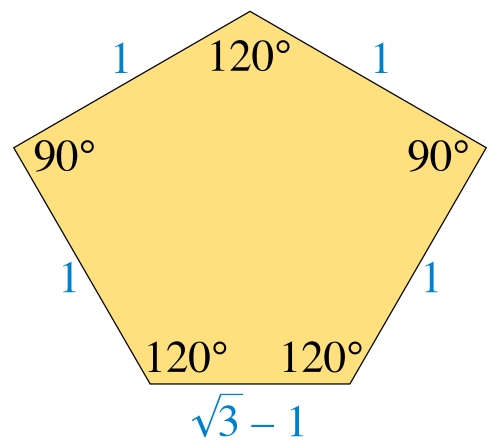

هندسة الخماسيات لتبليط المربع المزدوج المقطوع

يُعدّ تبليط المربع المقطوع ، المُكوّن من مربعين وثلاثة مثلثات متساوية الأضلاع حول كل رأس، تبليطًا ثنائي التناظر يُسمى تبليط القاهرة . [ 13 ] يُمكن تكوين تبليط القاهرة من تبليط المربع المقطوع بوضع رأس من تبليط القاهرة في مركز كل مربع أو مثلث من تبليط المربع المقطوع، وربط هذه الرؤوس بأضلاع عندما تأتي من مربعات متجاورة. [ 14 ] يُمكن رسم أشكاله الخماسية حول دائرة . ولها أربعة أضلاع طويلة وضلع قصير واحد بأطوال بنسبة1:3-1{\displaystyle 1:{\sqrt {3}}-1}تشكل زوايا هذه الأشكال الخماسية التسلسل 120°، 120°، 90°، 120°، 90°. [ 15 ]

يُعدّ تبليط المربع المقطوع تبليطًا أرخميدسيًا ، وباعتباره الشكل الثنائي للتبليط الأرخميدسي، يُعرف هذا الشكل من تبليط القاهرة الخماسي بالتبليط الكاتالوني أو تبليط لافيس. [ 14 ] وهو أحد نوعين من التبليط الخماسي أحادي السطوح، اللذين يُقلّلان محيط البلاطات إلى أدنى حدّ عندما تكون مساحة البلاطات وحدة واحدة. أما النوع الآخر فهو أيضًا تبليط بخماسيات محيطة ذات زاويتين قائمتين وثلاث زوايا قياسها 120 درجة، ولكن مع تجاور الزاويتين القائمتين؛ كما توجد أيضًا تبليطات لا حصر لها تتكون من دمج كلا النوعين من الخماسيات. [ 15 ]

بلاط ذو حواف متوازية

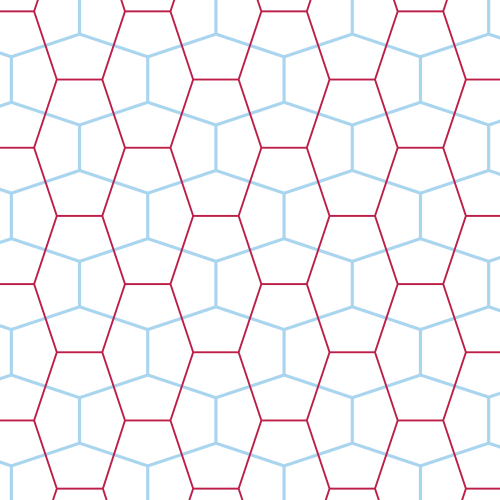

الشكل الخطي للتبليط الخماسي في القاهرة
شكل خطي من تبليط القاهرة، مع خماسيات ذات إحداثيات صحيحة، يتكون من تسطيح تبليطين سداسيين منتظمين متعامدين في اتجاهات متعامدة

أشكال خماسية ذات إحداثيات رؤوس صحيحة(±2،0){\displaystyle (\pm 2,0)}،(±3،3){\displaystyle (\pm 3,3)}، و(0،4){\displaystyle (0,4)}، بأربعة أضلاع متساوية أقصر من الضلع المتبقي بنسبة10:4{\displaystyle {\sqrt {10}}:4}، تشكل تبليطًا للقاهرة يمكن تشكيل تبليطيه السداسيين عن طريق تسطيح تبليطين متعامدين بواسطة سداسيات منتظمة في اتجاهات متعامدة، بنسبة3{\displaystyle {\sqrt {3}}}يرث هذا الشكل من تبليط القاهرة خاصية التبليط بواسطة السداسيات المنتظمة (دون تغيير بفعل التسطيح)، وهي أن كل ضلع يقع على استقامة واحدة مع عدد لا نهائي من الأضلاع الأخرى. [ 9 ] [ 16 ]

بلاطات ذات أطوال جانبية متساوية

لا يمكن للمضلع الخماسي المنتظم أن يشكل تبليطًا وفقًا لنمط القاهرة، لأنه لا يغطي السطح بالكامل دون فراغات. يوجد مضلع خماسي متساوي الأضلاع فريد من نوعه يمكنه تشكيل تبليط من النوع الرابع وفقًا لنمط القاهرة؛ إذ يمتلك خمسة أضلاع متساوية، لكن زواياه غير متساوية، وتبليطه متناظر ثنائيًا. [ 4 ] [ 13 ] ويمكن لعدد لا نهائي من المضلعات الخماسية متساوية الأضلاع الأخرى أن تشكل تبليطًا من النوع الثاني وفقًا لنمط القاهرة. [ 4 ]

التطبيقات

رُصفت عدة شوارع في القاهرة بنمط البلاط الخطي المعروف باسم بلاط القاهرة؛ [ 9 ] [ 17 ] وهذا الاستخدام هو أصل تسمية هذا البلاط. [ 18 ] [ 19 ] وحتى عام 2019، كان لا يزال بالإمكان رؤية هذا النمط كزخرفة سطحية للبلاط المربع بالقرب من جسر قصر النيل ومحطة مترو البهوس ؛ كما يمكن رؤية نسخ أخرى من هذا البلاط في أماكن أخرى من المدينة. [ 20 ] وقد ذكر بعض المؤلفين، بمن فيهم مارتن غاردنر، أن هذا النمط يُستخدم على نطاق أوسع في العمارة الإسلامية ، وعلى الرغم من أن هذا الادعاء يبدو أنه مبني على سوء فهم، إلا أن أنماطًا تُشبه بلاط القاهرة ظاهرة على ضريح اعتماد الدولة في الهند الذي يعود إلى القرن السابع عشر، كما عُثر على بلاط القاهرة نفسه على مشربية مغولية من القرن السابع عشر . [ 16 ]

يُعدّ كتابٌ عن تصميم المنسوجات يعود تاريخه إلى عام 1906 من أوائل المنشورات التي تناولت بلاط القاهرة كنمطٍ زخرفي. [ 21 ] وقدّم المخترع إتش سي مور براءة اختراع أمريكية لبلاطٍ يحمل هذا النمط في عام 1908. [ 22 ] وفي الوقت نفسه تقريبًا، ابتكرت شركة فيليروي آند بوخ مجموعةً من بلاط الأرضيات الخزفي بنمط بلاط القاهرة، استُخدمت في بهو قاعة لايزهال في هامبورغ ، ألمانيا. وقد استُخدم بلاط القاهرة كنمطٍ زخرفي في العديد من التصاميم المعمارية الحديثة؛ فعلى سبيل المثال، رُصفت شوارع وسط مدينة هورشولم ، الدنمارك، بهذا النمط، كما استُخدم في مركز زاميت الرياضي في كرواتيا، حيثُ طُليت جدرانه الخارجية وبلاط أرضياته. [ 16 ]

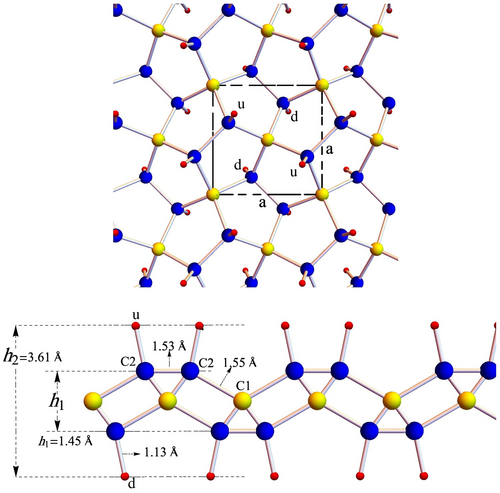

في علم البلورات ، دُرست هذه البنية البلورية منذ عام ١٩١١ على الأقل. [ ٢٣ ] وقد اقتُرحت كبنية لبلورات الهيدرات الطبقية ، [ ٢٤ ] وبعض مركبات البزموت والحديد ، [ ٢٥ ] والبنتاغرافين ، وهو مركب افتراضي من الكربون النقي . في بنية البنتاغرافين ، تُشكل حواف البنية البلورية المتصلة برؤوس الدرجة الرابعة روابط أحادية ، بينما تُشكل الحواف المتبقية روابط ثنائية . في شكله المهدرج ، البنتاغرافان، تكون جميع الروابط أحادية، وترتبط ذرات الكربون عند رؤوس الدرجة الثالثة في البنية برابطة رابعة مع ذرات الهيدروجين. [ ٢٦ ]

وُصِفَ نمط التبليط في القاهرة بأنه أحد "الأنماط الهندسية المفضلة" لدى إم سي إيشر . [ 7 ] وقد استخدمه كأساس لرسمه "الأصداف ونجم البحر " (1941)، وفي قسم النحل على الزهور من لوحته " التحول الثالث" (1967-1968)، وفي العديد من الرسومات الأخرى من الفترة نفسها. كما استُخدمت صورة لهذا النمط كغلاف للطبعة الأولى من كتاب إتش إس إم كوكسيتر " المضلعات المعقدة المنتظمة" (1974) . [ 4 ] [ 16 ]
