ديكاترون
 | تتضمن هذه المقالة قائمة بالمراجع العامة ، لكنها تفتقر إلى الاستشهادات المضمنة الكافية . ( سبتمبر 2009 ) |

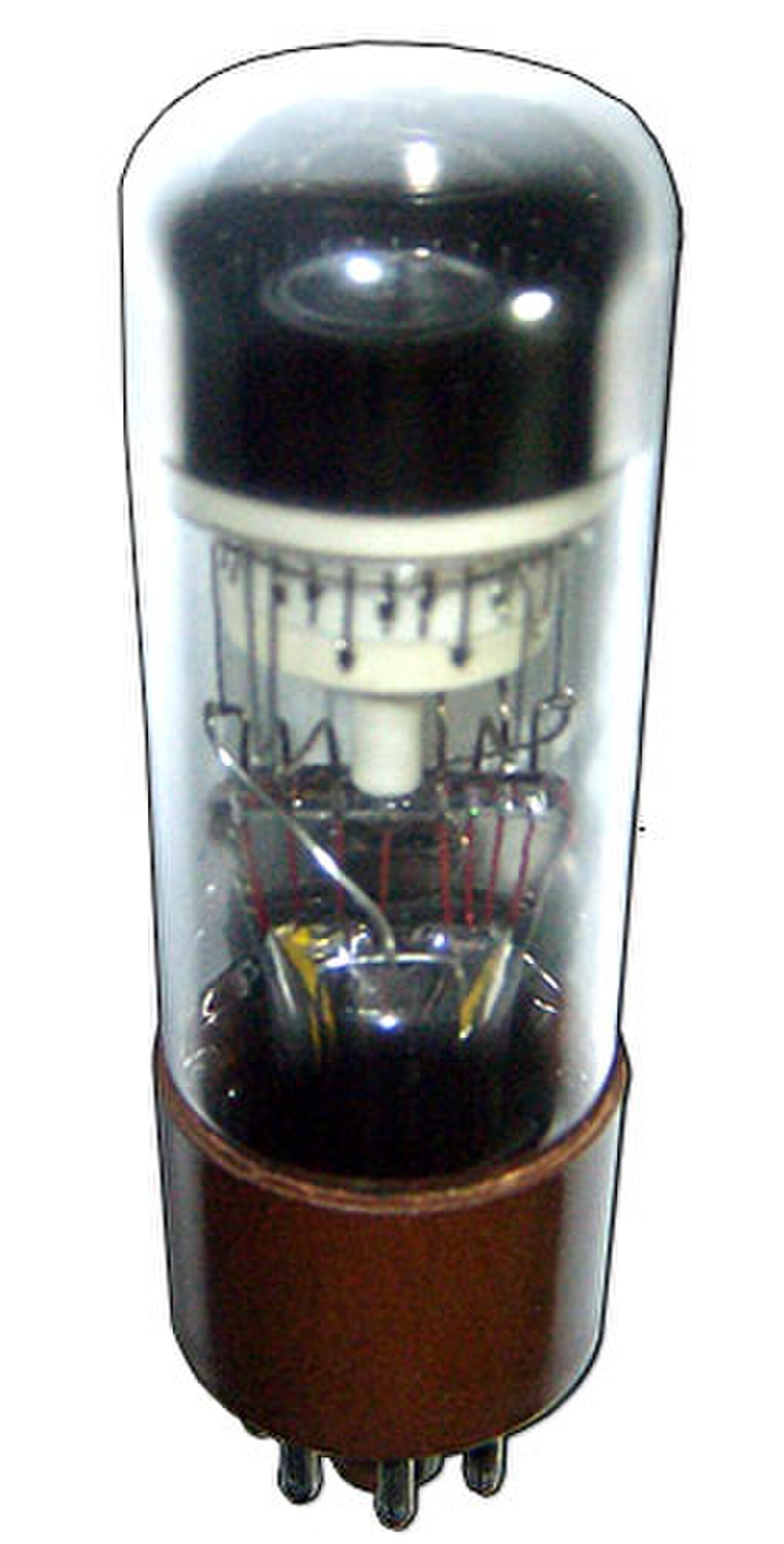

 ديكاترون ذو قاعدة ثمانيّة | |
| العمل | الكاثود البارد |
|---|---|
| مخترع | 1949 [1] |
| أنواع ذاكرة الكمبيوتر وتخزين البيانات |
|---|
| متقلب |
| Non-volatile |
في الإلكترونيات ، يعتبر Dekatron (أو Decatron ، أو بشكل عام أنبوب عد الغاز ثلاثي الطور أو أنبوب عد نقل التوهج أو أنبوب الكاثود البارد ) أنبوب عد العقد المملوء بالغاز . استُخدمت Dekatrons في أجهزة الكمبيوتر والآلات الحاسبة وغيرها من المنتجات المتعلقة بالعد خلال الخمسينيات والستينيات من القرن العشرين. كان "Dekatron" هو الاسم التجاري المستخدم من قبل شركة Ericsson Telephones Limited (ETL)، في بيستون ، نوتنغهام (لا ينبغي الخلط بينه وبين شركة TelefonAB Ericsson السويدية في ستوكهولم ) وأصبح منذ ذلك الحين علامة تجارية عامة . اخترع الجهاز جون ريجينالد أكتون، وتم تخصيص براءة الاختراع لشركة Ericsson. [2]
كان الديكاترون مفيدًا لأغراض الحوسبة والحساب وتقسيم الترددات لأن دورة كاملة واحدة لنقطة النيون في الديكاترون تعني عادةً 10 نبضات على أقطاب التوجيه، ويمكن اشتقاق إشارة من أحد الكاثودات في الديكاترون لإرسال نبضة، ربما لمرحلة عد أخرى. عادةً ما يكون للديكاترونات تردد إدخال أقصى في نطاق الكيلوهرتز العالي (كيلوهرتز) - 100 كيلوهرتز سريع، 1 ميجاهرتز هو الحد الأقصى الممكن تقريبًا. يتم الحصول على هذه الترددات في الديكاترونات السريعة المملوءة بالهيدروجين . الديكاترونات المملوءة بالغاز الخامل أكثر استقرارًا بطبيعتها ولها عمر أطول، لكن تردد العد الخاص بها يقتصر على 10 كيلوهرتز (1-2 كيلوهرتز هو الأكثر شيوعًا).
التصميم والتشغيل

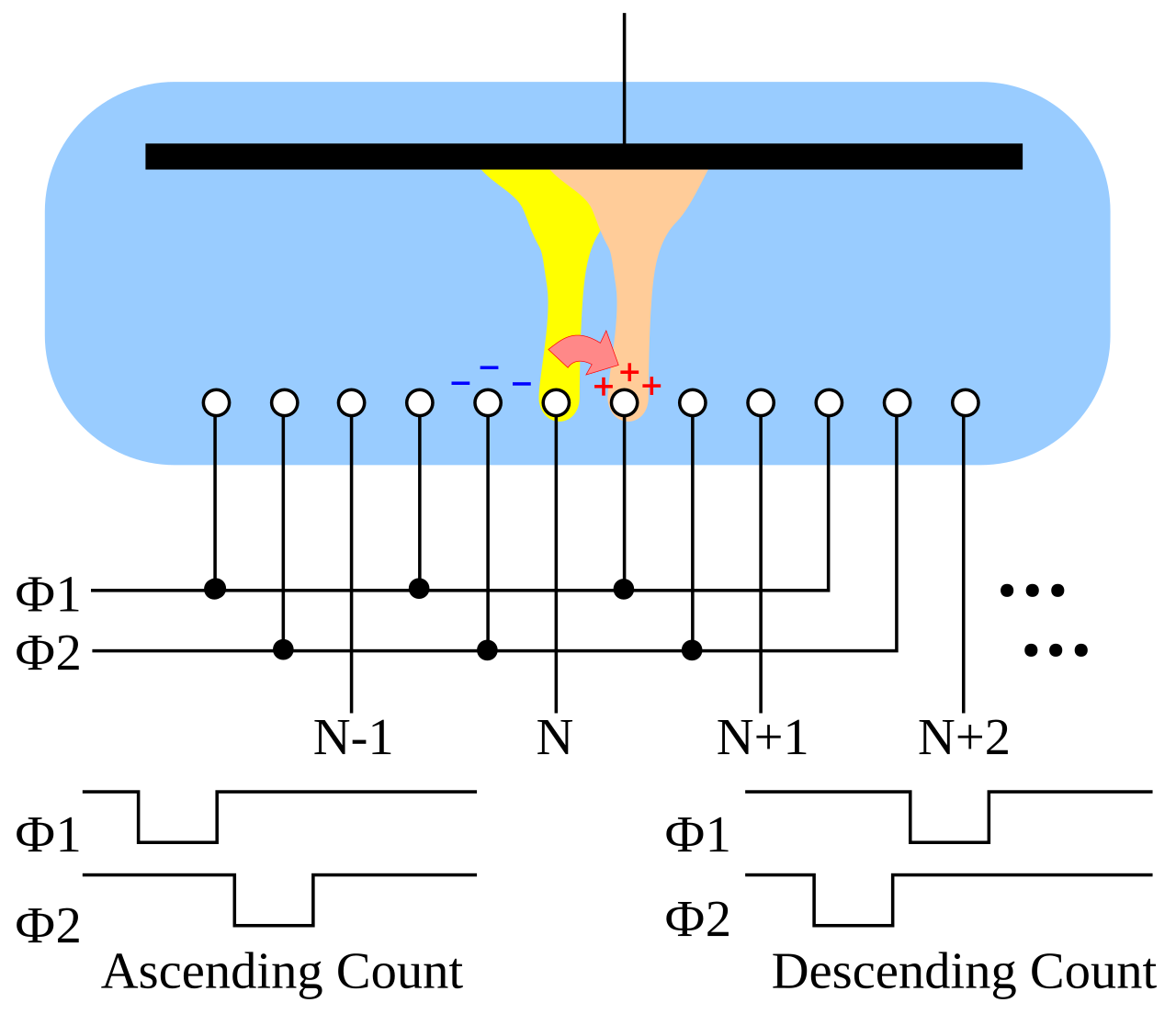

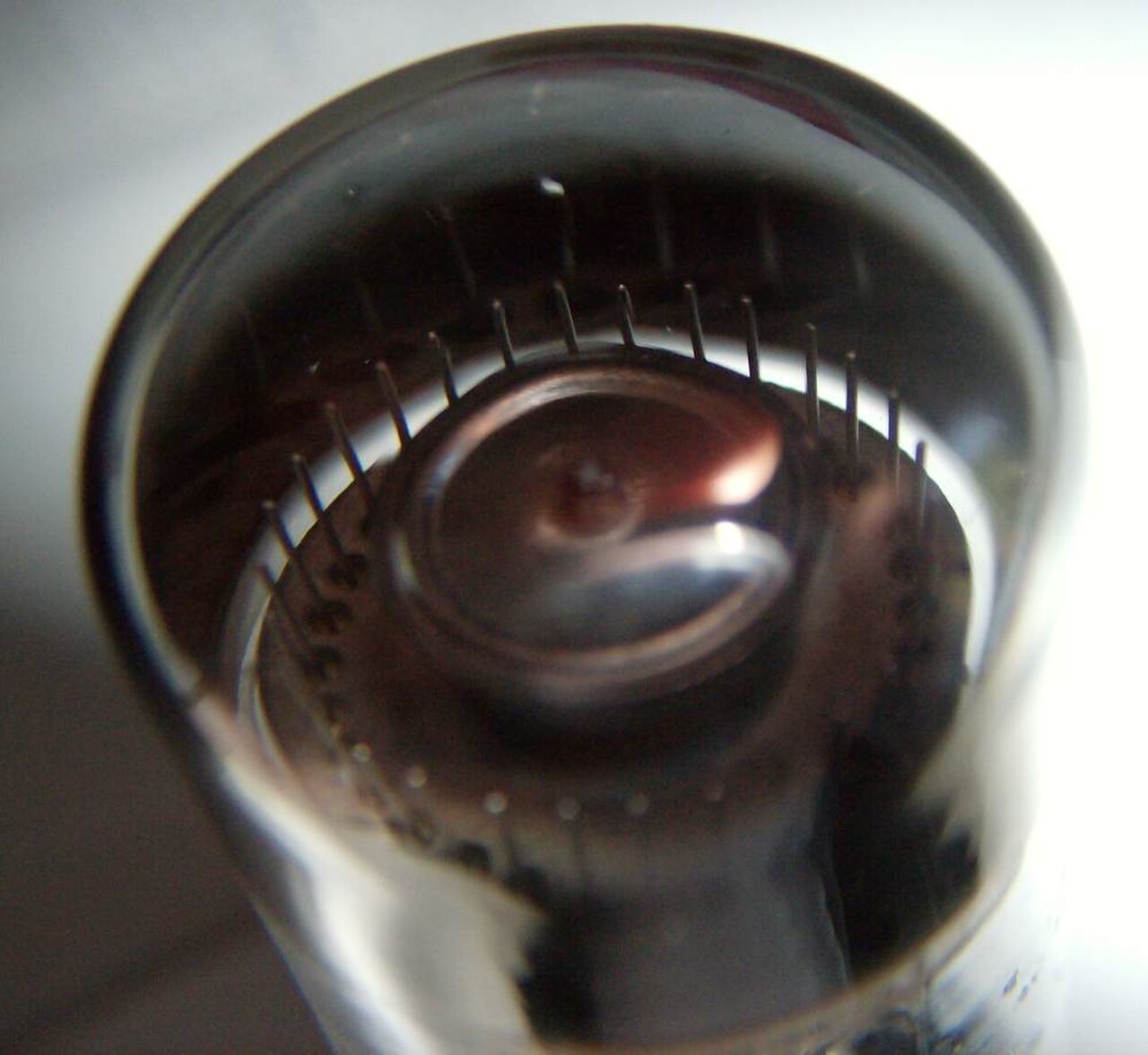

تختلف التصميمات الداخلية حسب الطراز والشركة المصنعة، ولكن بشكل عام، يحتوي الديكاترون على عشرة كاثودات وقطبين أو ثلاثة أقطاب توجيه بالإضافة إلى أنود مشترك . يتم ترتيب الكاثودات في دائرة مع قطب توجيه (أو قطبين) بين كل كاثود. عندما يتم نبض قطب التوجيه بشكل صحيح، سيتم تنشيط غاز النيون بالقرب من دبابيس التوجيه ثم "يقفز" إلى الكاثود التالي. سيؤدي نبض أقطاب التوجيه (نبضات سالبة مستمرة) بشكل متكرر إلى تحرك نقطة النيون من كاثود إلى كاثود.
تتطلب أجهزة الديكاترون الهيدروجينية جهدًا كهربائيًا عاليًا يتراوح بين 400 إلى 600 فولت على الأنود للتشغيل السليم؛ وتتطلب أجهزة الديكاترون التي تحتوي على غاز خامل عادةً حوالي 350 فولت. وعندما يتم تشغيل جهاز الديكاترون لأول مرة، تظهر نقطة متوهجة عند كاثود عشوائي؛ ويجب بعد ذلك إعادة ضبط الأنبوب إلى حالة الصفر، عن طريق دفع نبضة سالبة إلى كاثود البدء المحدد. ويعتمد لون النقطة على نوع الغاز الموجود في الأنبوب. تعرض الأنابيب المملوءة بالنيون نقطة برتقالية حمراء؛ تعرض الأنابيب المملوءة بالأرجون نقطة أرجوانية (وهي أضعف بكثير من النيون).
تحتوي العشاريات المضادة (الكاثود المشترك) على كاثود حمل/استعارة واحد فقط متصل بدبوس المقبس الخاص به للتسلسل متعدد المراحل والكاثودات التسعة المتبقية متصلة معًا بدبوس آخر؛ وبالتالي فهي لا تحتاج إلى قواعد تحتوي على أكثر من 9 دبابيس.
تحتوي العشاريات العدسية/المحددة (الكاثود المنفصل) على كل كاثود متصل بدبوس خاص به؛ وبالتالي تحتوي قواعدها على 13 دبوسًا على الأقل. تسمح المحددات بمراقبة حالة كل كاثود أو القسمة على n باستخدام دائرة إعادة الضبط المناسبة. هذا النوع من التنوع جعل مثل هذه العشاريات مفيدة للقسمة العددية في الآلات الحاسبة المبكرة.
تأتي أجهزة Dekatrons بأحجام فيزيائية مختلفة، تتراوح من أصغر من أنبوب مفرغ مصغر ذي 7 دبابيس إلى أنبوب كبير مثل أنبوب أساسي ثماني . وفي حين أن معظم أجهزة Dekatrons هي عدادات عشرية، فقد تم أيضًا تصنيع نماذج للعد بالقاعدة 5 والقاعدة 12 لتطبيقات محددة.
لقد خرج جهاز الديكاترون من الاستخدام العملي عندما أصبحت العدادات التي تعتمد على الترانزستورات موثوقة وبأسعار معقولة. واليوم، يستخدم الهواة الإلكترونيون جهاز الديكاترون في "المغازل" البسيطة التي تعمل بتردد التيار الكهربائي (50 هرتز أو 60 هرتز) أو كمؤشر رقمي للساعات المصنوعة منزليًا.
انظر أيضا
- آلة حاسبة Sumlock ANITA – أول آلة حاسبة إلكترونية مكتبية في العالم، والتي استخدمت Dekatrons
- WITCH – جهاز كمبيوتر بريطاني قديم يعتمد على التتابع ويستخدم Dekatrons
- نظام تسمية أنابيب الحوسبة في هواتف إريكسون
- نظام تسمية الأنابيب المملوءة بالغاز ذات الجودة الخاصة
