الأكسدة الضوئية للبوليمرات

مقارنة بين حبل متضرر بفعل عوامل التعرية وحبل جديد. لاحظ التلف والاهتراء وتغير اللون.
استُخدم هذا الدلو البلاستيكي كوعاء زهور مكشوف لعدة سنوات. وقد أدى التحلل الضوئي إلى جعله هشًا، مما تسبب في انكسار جزء منه عند تحريك الدلو.

في كيمياء البوليمرات ، يُعرف التأكسد الضوئي (أو التحلل الضوئي التأكسدي ) بأنه تدهور سطح البوليمر نتيجةً لتأثير الضوء والأكسجين معًا. [ 1 ] وهو العامل الأهم في تآكل البلاستيك. [ 2 ] يؤدي التأكسد الضوئي إلى تكسر سلاسل البوليمر ( انقطاع السلسلة )، مما يجعل المادة أكثر هشاشة. ويؤدي ذلك إلى فشل ميكانيكي ، وفي المراحل المتقدمة، إلى تكوّن جزيئات بلاستيكية دقيقة . في صناعة النسيج ، تُسمى هذه العملية بالمعالجة الضوئية .

طُوّرت تقنيات لتسريع هذه العملية وإبطاءها. فعلى سبيل المثال، من المتوقع أن تدوم مكونات البناء البلاستيكية، كالأبواب وإطارات النوافذ والمزاريب، لعقود، مما يستلزم استخدام مُثبّتات بوليمرية متطورة مقاومة للأشعة فوق البنفسجية . في المقابل، يمكن معالجة المواد البلاستيكية أحادية الاستخدام بمواد مضافة قابلة للتحلل الحيوي لتسريع تفتتها. وبالمثل، يمكن أن يكون للعديد من الأصباغ والملونات تأثيرات مماثلة نظرًا لقدرتها على امتصاص طاقة الأشعة فوق البنفسجية.

البوليمرات القابلة للتأثر

الطلب على البلاستيك في أوروبا عام 2013، حسب نوع البوليمر: PP: بولي بروبيلين ، PE: بولي إيثيلين ، PVC: بولي فينيل كلوريد ، PS: بوليسترين ، PET: بولي إيثيلين تيريفثالات

تختلف قابلية البوليمرات للأكسدة الضوئية باختلاف تركيبها الكيميائي. تتمتع بعض المواد بثبات ممتاز، مثل الفلوروبوليمرات ، والبولي إيميدات ، والسيليكونات ، وبعض بوليمرات الأكريلات . مع ذلك، يهيمن على الإنتاج العالمي للبوليمرات مجموعة من البلاستيكات التجارية التي تشكل غالبية النفايات البلاستيكية . من بين هذه المواد ، يتمتع بولي إيثيلين تيريفثالات (PET) بمقاومة متوسطة للأشعة فوق البنفسجية، بينما تتميز المواد الأخرى، بما في ذلك البوليسترين ، وبولي فينيل كلوريد (PVC) ، والبولي أوليفينات مثل البولي بروبيلين (PP) والبولي إيثيلين (PE)، بحساسية عالية للأكسدة الضوئية .

الأكسدة الضوئية هي شكل من أشكال التحلل الضوئي ، وتبدأ بتكوين جذور حرة على سلسلة البوليمر، والتي تتفاعل بدورها مع الأكسجين في تفاعلات متسلسلة . بالنسبة للعديد من البوليمرات، تُعد آلية الأكسدة الذاتية العامة تقريبًا معقولًا للكيمياء الأساسية. هذه العملية ذاتية التحفيز ، حيث تُنتج أعدادًا متزايدة من الجذور الحرة وأنواع الأكسجين التفاعلية. تُؤدي هذه التفاعلات إلى تغييرات في الوزن الجزيئي ( وتوزيع الوزن الجزيئي ) للبوليمر، ونتيجة لذلك، تُصبح المادة أكثر هشاشة. يُمكن تقسيم هذه العملية إلى أربع مراحل:

بدء عملية توليد الجذور الحرة الأولية.
التكاثر هو تحويل نوع نشط إلى نوع آخر
خطوات التفرع المتسلسلة التي تنتهي بإنتاج أكثر من نوع نشط واحد. يُعد التحلل الضوئي للهيدروبروكسيدات المثال الرئيسي على ذلك .
خطوات الإنهاء التي يتم فيها إزالة الأنواع النشطة، على سبيل المثال عن طريق عدم التناسب الجذري

يمكن أن تحدث الأكسدة الضوئية في وقت واحد مع عمليات أخرى مثل التحلل الحراري ، ويمكن لكل منها أن يسرع الأخرى.

البولي أوليفينات

تُعدّ البولي أوليفينات، مثل البولي إيثيلين والبولي بروبيلين، عرضةً للأكسدة الضوئية، ويُستخدم حوالي 70% من مُثبّتات الضوء المُنتجة عالميًا لحمايتها، على الرغم من أنها لا تُمثّل سوى 50% تقريبًا من الإنتاج العالمي للبلاستيك. [ 1 ] لا تستطيع الهيدروكربونات الأليفاتية امتصاص الأشعة فوق البنفسجية عالية الطاقة إلا إذا كان طول موجتها أقل من 250  نانومتر تقريبًا، إلا أن الغلاف الجوي للأرض وطبقة الأوزون يحجبان هذه الأشعة، حيث يبلغ الحد الأدنى الطبيعي لطول الموجة 280-290  نانومتر. [ 3 ] ولذلك، فإن الجزء الأكبر من البوليمر خامل ضوئيًا، ويُعزى التحلل بدلًا من ذلك إلى وجود شوائب مختلفة، تُضاف أثناء مراحل التصنيع أو المعالجة. وتشمل هذه الشوائب مجموعات الهيدروبروكسيد والكربونيل ، بالإضافة إلى أملاح معدنية مثل بقايا المحفزات.

تعمل جميع هذه الأنواع كمحفزات ضوئية . [ 4 ] تستطيع مجموعات الهيدروبروكسيد والكربونيل العضوية امتصاص الأشعة فوق البنفسجية التي يزيد طول موجتها عن 290  نانومتر، حيث تخضع للتحلل الضوئي لتوليد جذور حرة. [ 5 ] تعمل الشوائب المعدنية كمحفزات ضوئية ، [ 6 ] على الرغم من أن هذه التفاعلات قد تكون معقدة. [ 7 ] [ 8 ] وقد أشير أيضًا إلى أن معقدات نقل الشحنة بين البوليمر والأكسجين (O2 ) تشارك في هذه العملية. [ 9 ] [ 10 ] يؤدي بدء التفاعل إلى توليد جذور كربونية على سلسلة البوليمر، والتي تُسمى أحيانًا بالجذور الكبيرة (P•).

الآلية الدورية للأكسدة الذاتية

بدء السلسلة

بوليمرP+ P{\displaystyle {\ce {Polymer->P\bullet +\ P\bullet }}}

انتشار السلسلة

P+ يا2براز{\displaystyle {\ce {P\bullet +\ O2->POO\bullet }}}
براز+ درجة الحموضةبوه+ P{\displaystyle {\ce {POO\bullet +\ PH->{POOH}+\ P\bullet }}}

التفرع المتسلسل

بوهصندوق بريد+ أوه{\displaystyle {\ce {POOH->PO\bullet +\ OH\bullet }}}
درجة الحموضة+أوهP+ ح2يا{\displaystyle {\ce {{PH}+OH\bullet ->P\bullet +\ H2O}}}
صندوق بريدسلسلة انفصال ردود الفعل{\displaystyle {\ce {PO\bullet ->Chain\ scission\ reactions}}}

إنهاء الخدمة

براز+ برازيعبر الربط رد فعل ل غير-متطرف منتج{\displaystyle {\ce {POO\bullet +\ POO\bullet ->cross\ linking\ reaction\ to\ non-radical\ product}}}
براز+ Pيعبر الربط رد فعل ل غير-متطرف منتج{\displaystyle {\ce {POO\bullet +\ P\bullet ->cross\ linking\ reaction\ to\ non-radical\ product}}}
P+ Pيعبر الربط رد فعل ل غير-متطرف منتج{\displaystyle {\ce {P\bullet +\ P\bullet ->cross\ linking\ reaction\ to\ non-radical\ product}}}

تقليديًا، تتفاعل الجذور الكبيرة ذات المركز الكربوني (P•) بسرعة مع الأكسجين لتكوين جذور الهيدروكسيل (POO•)، والتي بدورها تنتزع ذرة هيدروجين من سلسلة البوليمر لتكوين بيروكسيد الهيدروجين (POOH) وجذر كبير جديد. تخضع بيروكسيدات الهيدروجين بسهولة للتحلل الضوئي لتكوين جذر ألكوكسيل كبير (PO•) وجذر هيدروكسيل (HO•)، وكلاهما قد يُكوّن جذور بوليمرية جديدة عبر انتزاع الهيدروجين. وقد اقتُرحت بدائل غير تقليدية لهذه الخطوات. [ 11 ] قد يخضع جذر الألكوكسيل أيضًا لانشطار بيتا ، [ 12 ] مُولِّدًا أسيل كيتون وجذرًا كبيرًا. يُعتبر هذا السبب الرئيسي لانكسار سلسلة البولي بروبيلين. [ 13 ]

يمكن أن تخضع الهيدروبروكسيدات الثانوية أيضًا لتفاعل جزيئي داخلي لتكوين مجموعة كيتون، على الرغم من أن هذا يقتصر على البولي إيثيلين. [ 1 ] [ 14 ] [ 15 ] [ 16 ]

الكيتونات الناتجة عن هذه العمليات نشطة ضوئيًا، وإن كان ذلك بشكل أضعف بكثير. عند درجات الحرارة المحيطة، تخضع لتفاعلات نورش من النوع الثاني مع انشطار السلسلة. [ 17 ] كما يمكنها امتصاص طاقة الأشعة فوق البنفسجية، والتي يمكنها نقلها إلى الأكسجين ، مما يؤدي إلى دخوله في حالته المفردة شديدة التفاعل . [ 18 ] الأكسجين المفرد عامل مؤكسد قوي ويمكنه التسبب في مزيد من التحلل.

البوليسترين

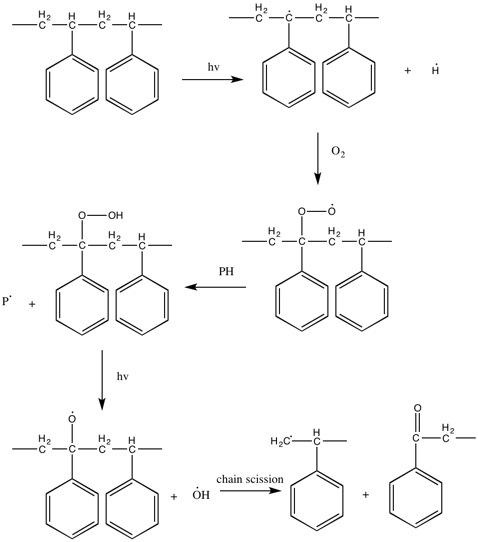

خطوات الانتشار في تحلل البوليسترين [ 19 ]

لا تزال الآلية الكاملة للأكسدة الضوئية للبوليسترين موضع نقاش، إذ قد تعمل مسارات مختلفة في آنٍ واحد [ 20 ] وتختلف باختلاف طول موجة الضوء الساقط. [ 21 ] [ 22 ] ومع ذلك، ثمة اتفاق على الخطوات الرئيسية. [ 19 ]

لا يُفترض أن يمتص البوليسترين النقي الضوء بطول موجي أقل من 280  نانومتر تقريبًا، ويُعزى بدء التفاعل إلى الشوائب الحساسة للضوء (الهيدروبروكسيدات) ومعقدات نقل الشحنة، [ 23 ] وكلها قادرة على امتصاص ضوء الشمس العادي. [ 24 ] تمتص معقدات نقل الشحنة للأكسجين ومجموعات فينيل البوليسترين الضوء لتكوين أكسجين أحادي ، والذي يعمل كمحفز جذري. [ 23 ] تمتص شوائب الكربونيل في البوليمر (انظر أسيتوفينون ) الضوء أيضًا في نطاق الأشعة فوق البنفسجية القريبة (300 إلى 400  نانومتر)، مكونةً كيتونات مثارة قادرة على انتزاع ذرات الهيدروجين مباشرةً من البوليمر. [ 24 ] يخضع الهيدروبروكسيد للتحلل الضوئي لتكوين جذور الهيدروكسيل والألكوكسيل.

تُنتج خطوات البدء هذه جذورًا كبيرة في المواقع الثالثية، نظرًا لاستقرارها الأكبر. أما خطوات الانتشار فهي مطابقة لتلك التي تُلاحظ في البولي أوليفينات؛ حيث يؤدي الأكسدة، وانتزاع الهيدروجين ، والتحلل الضوئي إلى تفاعلات انشطار بيتا وزيادة عدد الجذور. تُشكل هذه الخطوات غالبية كسر السلسلة، إلا أنه في مسار ثانوي، يتفاعل الهيدروبروكسيد مباشرةً مع البوليمر لتكوين مجموعة كيتون ( أسيتوفينون ) وألكين طرفي دون تكوين جذور إضافية. [ 25 ]

لوحظ أن البوليسترين يتحول إلى اللون الأصفر أثناء الأكسدة الضوئية، ويعزى ذلك إلى تكوين البوليينات من هذه الألكينات الطرفية. [ 25 ]

كلوريد البولي فينيل (PVC)

تتحول عناصر PVC البيضاء إلى اللون الأصفر مع مرور الوقت بسبب التعرض للأشعة فوق البنفسجية مما يؤدي إلى تدهور البوليمر

لا تمتص مركبات الكلور العضوية النقية ، مثل كلوريد البولي فينيل  (PVC)، أي ضوء يزيد طول موجته عن 220 نانومتر. وبدلاً من ذلك، يبدأ التأكسد الضوئي نتيجةً لعيوب مختلفة في سلسلة البوليمر، مثل العيوب البنيوية [ 26 ] [ 27 ] ، بالإضافة إلى الهيدروبروكسيدات ومجموعات الكربونيل والروابط المزدوجة. [ 28 ] تُعد الهيدروبروكسيدات المتكونة أثناء المعالجة أهم مُحفز في البداية، [ 29 ] إلا أن تركيزها ينخفض ​​أثناء التأكسد الضوئي بينما يزداد تركيز الكربونيل، [ 30 ] ولذلك قد يصبح الكربونيل المُحفز الرئيسي بمرور الوقت. [ 29 ] [ 31 ] [ 32 ]

تتضمن خطوات الانتشار جذر الهيدروكسيل، الذي يمكنه انتزاع الهيدروجين من مواقع الهيدروكربون (-CH₂- ) ومواقع الكلور العضوي (-CH₂Cl- ) في البوليمر بمعدلات متقاربة. [ 29 ] [ 31 ] تتحول الجذور المتكونة في مواقع الهيدروكربون بسرعة إلى ألكينات مع فقدان ذرة الكلور الجذرية. ينتج عن ذلك هيدروجينات أليلية (موضحة باللون الأحمر) أكثر عرضة لانتزاع الهيدروجين، مما يؤدي إلى تكوين متعددات الإين في تفاعلات شبيهة بتفاعلات السحاب.

عندما تحتوي البوليينات على ثماني روابط مزدوجة مترافقة على الأقل، فإنها تتلون، مما يؤدي إلى اصفرار المادة ثم تحولها إلى اللون البني. ويُخفف من هذا التأثير قليلاً تبييض البوليينات الأطول ضوئيًا بواسطة الأكسجين الجوي، [ 33 ] ومع ذلك، يتغير لون البولي فينيل كلوريد (PVC) في النهاية ما لم تُستخدم مثبتات البوليمر . وتتم التفاعلات في مواقع الكلور العضوي عبر الهيدروكسيل والهيدروكسيد المعتادين قبل أن ينتج عن التحلل الضوئي جذر ألفا-كلورو-ألكوكسيل. ويمكن أن يخضع هذا النوع لتفاعلات مختلفة لإنتاج مركبات الكربونيل، وروابط البيروكسيد المتشابكة ، ونواتج انشطار بيتا. [ 34 ]

الأكسدة الضوئية لـ PVC. مصير جذر ألفا-كلورو-ألكوكسيل (باتجاه عقارب الساعة من الأعلى): انشطار بيتا لإنتاج إما كلوريد حمض أو كيتون. ازدواج لتكوين رابطة بيروكسيد متصالبة. انتزاع ذرة هيدروجين متبوعًا بفقدان حمض الهيدروكلوريك لتكوين كيتون.

بولي (إيثيلين تيريفثالات) - (PET)

على عكس معظم أنواع البلاستيك الأخرى، يتميز بولي إيثيلين تيريفثالات (PET) بقدرته على امتصاص الأشعة فوق البنفسجية القريبة من ضوء الشمس. يبدأ الامتصاص عند 360  نانومتر، ويزداد قوةً عند أطوال موجية أقل من 320  نانومتر، ويبلغ ذروته عند أطوال موجية أقل من 300  نانومتر. [ 1 ] [ 35 ] [ 36 ] ورغم ذلك، يتمتع PET بمقاومة أفضل للأكسدة الضوئية مقارنةً بأنواع البلاستيك الأخرى ، ويعود ذلك إلى انخفاض مردود الكم الضوئي للامتصاص. [ 37 ] تُعدّ كيمياء التحلل معقدةً نظرًا لتفاعلات التفكك الضوئي (أي التي لا تشمل الأكسجين) والأكسدة الضوئية المتزامنة لكلٍ من الأجزاء العطرية والأليفاتية للجزيء. يُعدّ انشطار السلسلة العملية السائدة، بينما يُعدّ تفرع السلسلة وتكوّن الشوائب الملونة أقل شيوعًا. أول أكسيد الكربون، وثاني أكسيد الكربون، والأحماض الكربوكسيلية هي النواتج الرئيسية. [ 35 ] [ 36 ] يحدث الأكسدة الضوئية للبوليسترات الخطية الأخرى مثل بولي بيوتيلين تيريفثالات وبولي إيثيلين نافثالات بشكل مماثل.

يتضمن التفكك الضوئي تكوين وحدة حمض تيريفثاليك مثارة تخضع لتفاعلات نورش . يسود تفاعل النوع الأول، الذي يتسبب في انشطار السلسلة عند وحدة الكربونيل لإنتاج مجموعة من النواتج. [ 1 ] [ 38 ]

تُعدّ تفاعلات نورش من النوع الثاني أقل شيوعًا، لكنها تُنتج الأسيتالدهيد عبر إسترات كحول الفينيل. [ 36 ] يتميز هذا المركب بعتبة منخفضة للغاية للرائحة والطعم، وقد يُسبب طعمًا غير مرغوب فيه في المياه المعبأة. [ 39 ]

قد تُحفز الجذور الحرة المتكونة بفعل التحلل الضوئي عملية الأكسدة الضوئية في البولي إيثيلين تيريفثاليت (PET). وتؤدي الأكسدة الضوئية لنواة حمض التيريفثاليك العطري إلى أكسدتها تدريجيًا إلى حمض 2،5-ثنائي هيدروكسي تيريفثاليك. وتُشابه عملية الأكسدة الضوئية في المواقع الأليفاتية تلك التي تُلاحظ في البولي أوليفينات، حيث يؤدي تكوين أنواع الهيدروبروكسيد في النهاية إلى انشطار بيتا لسلسلة البوليمر. [ 1 ]

العوامل الثانوية

بيئة

لعلّ من المفاجئ أن تأثير درجة الحرارة غالبًا ما يكون أكبر من تأثير التعرّض للأشعة فوق البنفسجية. [ 5 ] ويتضح ذلك من خلال معادلة أرهينيوس ، التي تُبيّن أن معدلات التفاعل تعتمد بشكل أُسّي على درجة الحرارة. في المقابل، فإن اعتماد معدل التحلل على التعرّض للأشعة فوق البنفسجية وتوافر الأكسجين يكون خطيًا بشكل عام. ولأن المحيطات أبرد من اليابسة، فإن التلوث البلاستيكي في البيئة البحرية يتحلل ببطء أكبر. [ 40 ] [ 41 ] أما المواد المدفونة في مكبات النفايات فلا تتحلل بفعل الأكسدة الضوئية على الإطلاق، مع أنها قد تتحلل تدريجيًا بفعل عمليات أخرى.

يمكن أن يؤثر الإجهاد الميكانيكي على معدل الأكسدة الضوئية [ 42 ] ، وقد يُسرّع أيضًا من التفتت الفيزيائي للأجسام البلاستيكية. ينشأ الإجهاد عن الأحمال الميكانيكية ( إجهادات الشد والقص ) أو حتى عن التغيرات الحرارية ، لا سيما في الأنظمة المركبة المكونة من مواد ذات معاملات تمدد حراري مختلفة . وبالمثل، يمكن أن يتسبب هطول الأمطار المفاجئ في إجهاد حراري .

تأثيرات الأصباغ والمواد المضافة الأخرى

تُستخدم الأصباغ والملونات في المواد البوليمرية لإضفاء اللون، إلا أنها قد تؤثر أيضًا على معدل الأكسدة الضوئية. تمتص العديد منها الأشعة فوق البنفسجية، وبالتالي تحمي البوليمر، ولكن قد يؤدي الامتصاص إلى دخول الأصباغ في حالة إثارة حيث يمكنها مهاجمة البوليمر أو نقل الطاقة إلى الأكسجين لتكوين أكسجين أحادي ضار . يُعد فثالوسيانين النحاس مثالًا على ذلك، فهو يمتص الأشعة فوق البنفسجية بقوة، إلا أن فثالوسيانين النحاس المُثار قد يعمل كمحفز ضوئي عن طريق انتزاع ذرات الهيدروجين من البوليمر. [ 43 ] قد تصبح تفاعلاته أكثر تعقيدًا عند وجود إضافات أخرى. [ 44 ] يمكن للمواد المالئة ، مثل أسود الكربون، حجب الأشعة فوق البنفسجية، مما يُثبت البوليمر بشكل فعال، بينما تميل مثبطات اللهب إلى زيادة مستويات الأكسدة الضوئية. [ 45 ]

إضافات لتعزيز التحلل

يمكن إضافة مواد مضافة قابلة للتحلل الحيوي إلى البوليمرات لتسريع تحللها. في حالة الأكسدة الضوئية، تُستخدم إضافات التحلل الحيوي OXO . [ 46 ] وهي أملاح فلزات انتقالية مثل الحديد (Fe) والمنغنيز (Mn) والكوبالت (Co) . تزيد مركبات الحديد من معدل الأكسدة الضوئية عن طريق تعزيز التحلل المتجانس للهيدروبروكسيدات عبر تفاعلات فنتون .

أثار استخدام هذه الإضافات جدلاً واسعاً بسبب المخاوف من أن البلاستيك المعالج لا يتحلل بيولوجياً بشكل كامل، بل يؤدي إلى تسريع تكوين الجزيئات البلاستيكية الدقيقة . [ 47 ] يصعب التمييز بين البلاستيك المؤكسد والبلاستيك غير المعالج، ولكن إضافته أثناء إعادة تدوير البلاستيك قد ينتج عنه منتج غير مستقر ذو استخدامات محتملة أقل، [ 48 ] [ 49 ] مما قد يُهدد جدوى إعادة تدوير أي نوع من البلاستيك. وقد حُظرت إضافات التحلل البيولوجي المؤكسد في الاتحاد الأوروبي عام 2019. [ 50 ]

وقاية

بيسوكتريزول : مادة ماصة للأشعة فوق البنفسجية أساسها البنزوتريازول الفينولي، تُستخدم لحماية البوليمرات.
المبدأ الفعال لامتصاص الأشعة فوق البنفسجية عبر التحول الفوتوكرومي

يمكن تخفيف أو منع تأثير الأشعة فوق البنفسجية الناتجة عن ضوء الشمس بإضافة مثبتات بوليمرية مضادة للأشعة فوق البنفسجية ، عادةً قبل تشكيل المنتج بالحقن . تعمل مثبتات الأشعة فوق البنفسجية في البلاستيك عادةً عن طريق امتصاص الأشعة فوق البنفسجية بشكل تفضيلي، وتبديد الطاقة على شكل حرارة منخفضة. المواد الكيميائية المستخدمة مشابهة لتلك الموجودة في منتجات الوقاية من الشمس ، والتي تحمي الجلد من تأثير الأشعة فوق البنفسجية. تُستخدم هذه المثبتات بكثرة في صناعة البلاستيك ، بما في ذلك مستحضرات التجميل والأغشية . تُستخدم أنواع مختلفة من مثبتات الأشعة فوق البنفسجية حسب المادة الأساسية، والعمر التشغيلي المتوقع، وحساسية المنتج للتلف الناتج عن الأشعة فوق البنفسجية. تعمل مثبتات الأشعة فوق البنفسجية، مثل البنزوفينونات ، عن طريق امتصاص الأشعة فوق البنفسجية ومنع تكوّن الجذور الحرة . يتغير طيف امتصاص الأشعة فوق البنفسجية، تبعًا للاستبدال، ليتناسب مع التطبيق. تتراوح التركيزات عادةً من 0.05% إلى 2%، وقد تصل في بعض التطبيقات إلى 5%.

في كثير من الأحيان، يُعدّ الزجاج بديلاً أفضل من البوليمرات فيما يتعلق بتأثير الأشعة فوق البنفسجية. فمعظم أنواع الزجاج الشائعة الاستخدام تتميز بمقاومة عالية للأشعة فوق البنفسجية. على سبيل المثال، يمكن تصنيع مصابيح الحماية من الانفجار لمنصات النفط إما من البوليمر أو الزجاج. في هذه الحالة، تُؤثر الأشعة فوق البنفسجية والظروف الجوية القاسية سلبًا على البوليمر لدرجة تستدعي استبداله بشكل متكرر.

يمكن حماية بولي (إيثيلين-نفثاليت) (PEN) بتطبيق طبقة من أكسيد الزنك، الذي يعمل كغشاء واقٍ يقلل من انتشار الأكسجين. [ 51 ] كما يمكن استخدام أكسيد الزنك على البولي كربونات (PC) لتقليل معدل الأكسدة والاصفرار الضوئي الناتج عن الإشعاع الشمسي. [ 52 ]

تحليل

اختبارات الطقس للبوليمرات

جهاز اختبار التجوية المعجلة، وهو نوع من غرف الاختبار البيئية . يعرض المواد لدورات متناوبة من الأشعة فوق البنفسجية والرطوبة عند درجات حرارة مرتفعة (حوالي 60  درجة مئوية على سبيل المثال)، لمحاكاة تأثيرات ضوء الشمس والندى والمطر. يُستخدم هذا الجهاز لاختبار اصفرار الطلاءات (مثل الدهانات البيضاء).

يمكن دراسة الأكسدة الضوئية للبوليمرات إما عن طريق اختبارات الطقس الطبيعية أو المعجلة. [ 53 ] وتُعد هذه الاختبارات مهمة في تحديد العمر الافتراضي المتوقع للمنتجات البلاستيكية، فضلاً عن مصير النفايات البلاستيكية .

في اختبارات الطقس الطبيعي، تُعرَّض عينات البوليمر مباشرةً للعوامل الجوية لفترة زمنية متواصلة، [ 54 ] بينما تستخدم اختبارات الطقس المُعجَّلة غرفة اختبار متخصصة تُحاكي التجوية من خلال تسليط كمية مُتحكَّم بها من الأشعة فوق البنفسجية والماء على العينة. قد تكون غرفة الاختبار مفيدةً من حيث إمكانية التحكم الدقيق في ظروف التجوية، وزيادة شدة الأشعة فوق البنفسجية أو الرطوبة مقارنةً بالتجوية الطبيعية. وبالتالي، يتم تسريع التحلل وتقليل وقت الاختبار.

من خلال اختبارات التجوية، يمكن تحديد تأثير عمليات الأكسدة الضوئية على الخواص الميكانيكية وعمر عينات البوليمر. على سبيل المثال، يمكن توضيح سلوك الشد من خلال قياس منحنى الإجهاد-الانفعال لعينة ما. يُنشأ هذا المنحنى بتطبيق إجهاد شد (يُقاس كقوة لكل وحدة مساحة مطبقة على سطح العينة) وقياس الانفعال المقابل (التغير النسبي في الطول). يُطبق الإجهاد عادةً حتى ينكسر البوليمر، ومن منحنى الإجهاد-الانفعال هذا، يمكن تحديد الخواص الميكانيكية مثل معامل يونغ . بشكل عام، تُضعف التجوية العينة، ومع ازدياد هشاشتها، تصبح أكثر عرضة للكسر. يُلاحظ ذلك من خلال انخفاض في انفعال الخضوع ، وانفعال الكسر ، والمتانة ، بالإضافة إلى زيادة في معامل يونغ وإجهاد الكسر (الإجهاد الذي ينكسر عنده البوليمر). [ 55 ]

إلى جانب قياس تأثير التدهور على الخواص الميكانيكية، يمكن أيضًا تحديد معدل تدهور عينات البلاستيك كميًا عن طريق قياس التغير في كتلة العينة بمرور الوقت، حيث يمكن أن تنفصل شظايا البلاستيك الدقيقة عن المادة الأساسية مع تقدم التدهور وتصبح المادة أكثر هشاشة نتيجةً لتكسر السلاسل. ولذلك، غالبًا ما تُقاس النسبة المئوية للتغير في الكتلة في التجارب لتحديد كمية التدهور. [ 56 ]

يمكن أيضًا إنشاء نماذج رياضية للتنبؤ بتغير كتلة عينة بوليمرية خلال عملية التجوية. ولأن فقدان الكتلة يحدث على سطح العينة، فإن معدل التحلل يعتمد على مساحة السطح. وبالتالي، يمكن وضع نموذج لاعتماد التحلل على مساحة السطح بافتراض أن معدل تغير الكتلة-دمدت{\displaystyle -{\operatorname {d} \!m \over \operatorname {d} \!t}}إن الناتج عن التدهور يتناسب طرديًا مع مساحة السطح SA للعينة: [ 57 ]

-دمدت=كدρSأ{\displaystyle -{\operatorname {d} \!m \over \operatorname {d} \!t}=k_{d}\rho SA}

هنا،ρ{\displaystyle \rho }تمثل الكثافة، بينما يُعرف k<sub> d</sub> بمعدل التحلل السطحي النوعي (SSDR)، والذي يتغير تبعًا للتركيب الكيميائي لعينة البوليمر وظروف التجوية. علاوة على ذلك، بالنسبة لعينة من البلاستيك الدقيق، غالبًا ما تُقارب المساحة السطحية (SA) بمساحة سطح أسطوانة أو كرة. ويمكن حل هذه المعادلة لتحديد كتلة عينة البوليمر كدالة للزمن.

كشف

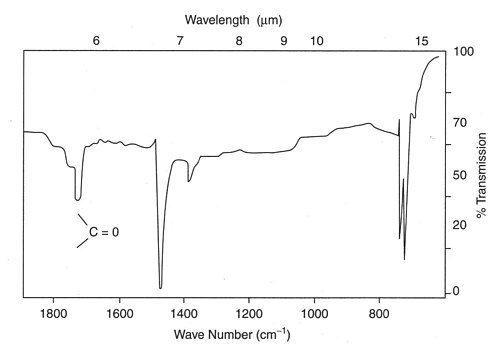

طيف الأشعة تحت الحمراء الذي يُظهر امتصاص الكربونيل نتيجة لتحلل البولي إيثيلين بالأشعة فوق البنفسجية

يمكن الكشف عن التدهور قبل ظهور تشققات خطيرة في المنتج باستخدام مطيافية الأشعة تحت الحمراء ، [ 58 ] القادرة على الكشف عن المركبات الكيميائية المتكونة بفعل الأكسدة الضوئية. وعلى وجه الخصوص، تتميز مركبات البيروكسي ومجموعات الكربونيل بنطاقات امتصاص مميزة.

في المثال الموضح على اليسار، تم الكشف بسهولة عن مجموعات الكربونيل باستخدام مطيافية الأشعة تحت الحمراء من غشاء رقيق مصبوب. كان المنتج عبارة عن مخروط مروري مصنوع بالقولبة الدورانية من البولي إيثيلين منخفض الكثافة، والذي تشقق قبل الأوان أثناء الاستخدام. كما فشلت العديد من المخاريط المماثلة بسبب عدم استخدام مادة مضافة مضادة للأشعة فوق البنفسجية أثناء التصنيع. ومن بين المنتجات البلاستيكية الأخرى التي فشلت، مركبات نقل الركاب المصنوعة من البولي بروبيلين المستخدمة في أعمال الطرق، والتي تشققت بعد بضعة أشهر فقط من الاستخدام.

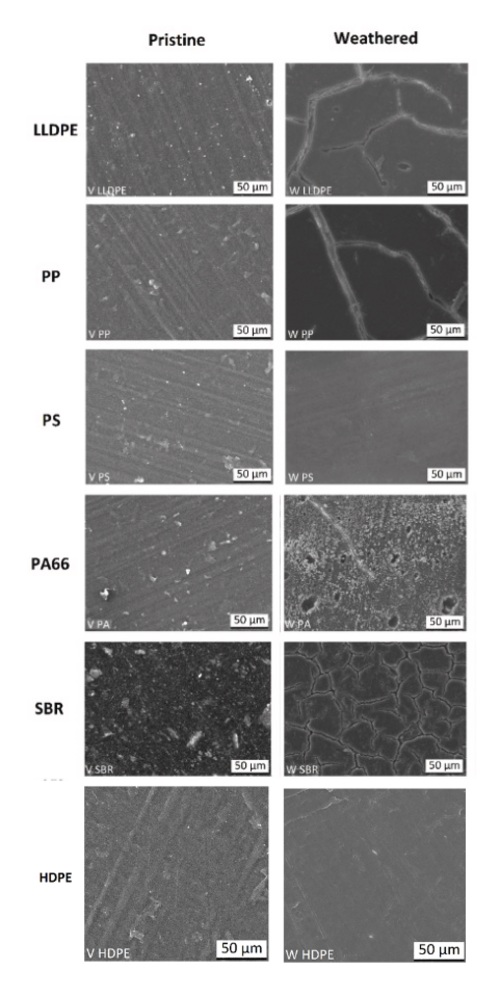

تم تصوير عينات مختلفة من البوليمرات باستخدام المجهر الإلكتروني الماسح (SEM) قبل وبعد تعرضها للعوامل الجوية. وتشمل هذه البوليمرات البولي إيثيلين منخفض الكثافة (LDPE)، والبولي بروبيلين (PP)، والبوليسترين (PS)، والبولي أميد 66 (PA66)، ومطاط الستايرين بوتادين (SBR)، والبولي إيثيلين عالي الكثافة (HDPE).

يمكن أيضًا توصيف آثار التدهور باستخدام المجهر الإلكتروني الماسح (SEM). فعلى سبيل المثال، يُمكن من خلال المجهر الإلكتروني الماسح رؤية العيوب كالتشققات والحفر مباشرةً، كما هو موضح على اليمين. عُرِّضت هذه العينات لـ 840 ساعة من التعرض للأشعة فوق البنفسجية والرطوبة باستخدام حجرة اختبار. [ 56 ] غالبًا ما يرتبط تكوّن التشققات بالتدهور، بحيث تكون المواد التي لا تُظهر سلوك تشقق ملحوظ، مثل البولي إيثيلين عالي الكثافة (HDPE) في المثال على اليمين، أكثر استقرارًا ضد الأكسدة الضوئية مقارنةً بمواد أخرى مثل البولي إيثيلين منخفض الكثافة (LDPE) والبولي بروبيلين (PP). مع ذلك، قد تبدو بعض أنواع البلاستيك التي خضعت للأكسدة الضوئية أكثر نعومة في صورة المجهر الإلكتروني الماسح، حيث تختفي بعض العيوب كالأخاديد لاحقًا. ويُلاحظ هذا في البوليسترين في المثال على اليمين.

انظر أيضاً

مراجع

  1. 1 2 3 4 5 6 زويفل، هانز؛ ماير، رالف د. شيلر، مايكل (2009). دليل الإضافات البلاستيكية (الطبعة السادسة  ). ميونيخ: هانسر. رقم ISBN 978-3-446-40801-2.
  2. فيلدمان، د. (1 أكتوبر 2002). "تجوية البوليمرات: الأكسدة الضوئية". مجلة البوليمرات والبيئة . 10 (4): 163-173 . Bibcode : 2002JPEnv..10..163F . doi : 10.1023/A:1021148205366 . S2CID 92300829 .
  3. ^ الإشعاع الطيفي الشمسي (الطبعة الأولى ). فيينا: اللجنة الدولية للإضاءة. 1989. ردمك  978-3-900734-22-0.
  4. أمين، م. يو.؛ سكوت، ج.؛ تيلكيراتني، ل. م. ك. (يناير 1975). "آلية عملية التنشيط الضوئي في البولي إيثيلين". المجلة الأوروبية للبوليمرات . 11 (1): 85-89 . Bibcode : 1975EurPJ..11...85A . doi : 10.1016/0014-3057(75)90179-2 .
  5. 1 2 غراوس، غيدو؛ تشين، مي فانغ؛ إينوي، تشيهيرو (نوفمبر 2020). "التغيرات التي تحدث أثناء تجوية البولي أوليفينات". تحلل البوليمر واستقراره . 181 109364. doi : 10.1016/j.polymdegradstab.2020.109364 . S2CID 225243217 .
  6. ألين، نورمان س.؛ تشيرينوس-بادرون، ألفونسو؛ هينمان، تيرينس ج. (مارس 1985). "الأكسدة الضوئية للبولي بروبيلين: مراجعة". التقدم في الطلاءات العضوية . 13 (2): 97-122 . doi : 10.1016/0033-0655(85)80020-0 .
  7. أوساوا، زينجيرو (يناير 1988). "دور المعادن ومثبطات المعادن في تحلل البوليمر". تحلل البوليمر واستقراره . 20 ( 3-4 ): 203-236 . doi : 10.1016/0141-3910(88)90070-5 .
  8. حسين، إكرام؛ عتيق الله، محمد؛ فضل، عاطف؛ عالم، خورشيد؛ حسين، أنور (ديسمبر 2010). "تأثير بعض محفزات زيغلر-ناتا المتبقية ومحفزات الميتالوسين على التحلل الناتج عن الأشعة فوق البنفسجية لأغشية بوليمر الإيثيلين المتجانس غير المستقر". تحلل البوليمر واستقراره . 95 (12): 2289-2299 . doi : 10.1016/j.polymdegradstab.2010.09.004 .
  9. غيسمان، بيتر؛ سامبرز، جاك (يناير 1997). "تأثير ضغط الأكسجين ودرجة الحرارة على كيمياء التحلل بالأشعة فوق البنفسجية للبولي إيثيلين". تحلل البوليمر واستقراره . 58 ( 1-2 ): 55-59 . doi : 10.1016/S0141-3910(97)00012-8 .
  10. تشين، جيه سي دبليو (ديسمبر 1965). "حول إمكانية بدء الأكسدة الضوئية عن طريق إثارة نقل الشحنة". مجلة الكيمياء الفيزيائية . 69 (12): 4317-4325 . Bibcode : 1965JPhCh..69.4317C . doi : 10.1021/j100782a040 .
  11. سميث، ليسا م.؛ أيتكن، هيذر م.؛ كوت، ميشيل ل. (18 سبتمبر 2018). "مصير جذر البيروكسيل في الأكسدة الذاتية: كيف يحدث تحلل البوليمر فعليًا؟". مجلة أبحاث الكيمياء . 51 (9): 2006-2013 . doi : 10.1021/acs.accounts.8b00250 . hdl : 1885/209140 . PMID 30016062. S2CID 51679950 .
  12. غراي، بيتر؛ ويليامز، آلان (1 أبريل 1959). "الكيمياء الحرارية وتفاعلية جذور الألكوكسيل". مراجعات كيميائية . 59 (2): 239-328 . doi : 10.1021/cr50026a002 .
  13. كارلسون، دي جيه؛ وايلز، دي إم (نوفمبر 1969). "التحلل الضوئي لأغشية البولي بروبيلين. الجزء الثالث: التحلل الضوئي لبيروكسيدات البولي بروبيلين". الجزيئات الكبيرة . 2 (6): 597-606 . Bibcode : 1969MaMol...2..597C . doi : 10.1021/ma60012a007 .
  14. كوستا، ل.؛ لودا، م.ب.؛ تروساريلي، ل. (يناير 1997). "البولي إيثيلين ذو الوزن الجزيئي العالي جدًا - الجزء الثاني: الأكسدة الحرارية والضوئية" (ملف PDF) . تحلل البوليمر واستقراره . 58 ( 1-2 ): 41-54 . doi : 10.1016/S0141-3910(97)00010-4 .
  15. غوغوموس، ف. (يناير 1990). "مساهمة في التحلل الضوئي للهيدروبروكسيدات في البولي إيثيلين". تحلل البوليمر واستقراره . 27 (1): 19-34 . doi : 10.1016/0141-3910(90)90094-N .
  16. ^ جوجوموس ، ف. (مارس 1988). "المساهمة في الأكسدة الضوئية للبولي إيثيلين". Angewandte Makromolekulare Chemie . 158 (1): 151-176 . دوى : 10.1002/apmc.1988.051580108 .
  17. هارتلي، جي إتش؛ غييه، جي إي (مارس 1968). "الكيمياء الضوئية لبوليمرات الكيتون. 1. دراسات على بوليمرات الإيثيلين-أول أكسيد الكربون المشتركة". الجزيئات الكبيرة . 1 (2): 165-170 . Bibcode : 1968MaMol...1..165H . doi : 10.1021/ma60002a012 .
  18. رابيك، ج. ف.؛ شونبي، ب. (يناير 1975). "دور الأكسجين الأحادي في التحلل الضوئي التأكسدي والتثبيت الضوئي للبوليمرات". هندسة وعلوم البوليمرات . 15 (1): 40-43 . Bibcode : 1975PESci..15...40R . doi : 10.1002/pen.760150107 .
  19. يوسف ، عماد؛ حداد، رغد (ديسمبر 2013). " التحلل الضوئي والتثبيت الضوئي للبوليمرات، وخاصة البوليسترين: مراجعة" . SpringerPlus . 2 (1): 398. doi : 10.1186/2193-1801-2-398 . PMC 4320144. PMID 25674392 .
  20. كوزينا، سفيتلانا إي.؛ ميخائيلوف، ألفا إي. (نوفمبر 2001). "الأكسدة الضوئية للبوليمرات 4. الآلية المزدوجة للأكسدة الضوئية للبوليسترين: آلية الهيدروبروكسيد وآلية السلسلة الضوئية". المجلة الأوروبية للبوليمرات . 37 (11): 2319-2325 . Bibcode : 2001EurPJ..37.2319K . doi : 10.1016/S0014-3057(01)00028-3 .
  21. كوزينا، إس. آي.؛ ميخائيلوف، إيه. آي. (ديسمبر 1993). "الأكسدة الضوئية للبوليمرات - 1. بدء الأكسدة الضوئية للبوليسترين". المجلة الأوروبية للبوليمرات . 29 (12): 1589-1594 . Bibcode : 1993EurPJ..29.1589K . doi : 10.1016/0014-3057(93)90250-J .
  22. ^ جارديت ، جان لوك. ميلهوت، بنديكت. جاك لومير (يناير 1995). “آليات الأكسدة الضوئية للبوليمرات الستيرينية”. تدهور البوليمر واستقراره . 48 (3): 457-470 . دوى : 10.1016 / 0141-3910 (95)00113-Z .
  23. 1 2 رابيك، يان ف.؛ رانبي، بنغت (فبراير 1974). "دراسات حول آلية الأكسدة الضوئية للبوليمرات. 1. التحلل الضوئي والأكسدة الضوئية للبوليسترين". مجلة علوم البوليمرات: طبعة كيمياء البوليمرات . 12 (2): 273-294 . Bibcode : 1974JPoSA..12..273R . doi : 10.1002/pol.1974.170120203 .
  24. 1 2 رانبي، ب.؛ لوكي، جوليا (1 يناير 1980). "جوانب جديدة للتحلل الضوئي والأكسدة الضوئية للبوليسترين" . الكيمياء البحتة والتطبيقية . 52 (2): 295-303 . doi : 10.1351/pac198052020295 .
  25. 1 2 جيوسكنز، ج.؛ باينز-فولان، د.؛ ديلانوا، ج.؛ لو-فين، ك.؛ بيريه، و.؛ ديفيد، س. (1 يناير 1978). "الأكسدة الضوئية للبوليمرات - الجزء الأول: دراسة كمية للتفاعلات الكيميائية الناتجة عن تشعيع البوليسترين عند 253.7 نانومتر في وجود الأكسجين". المجلة الأوروبية للبوليمرات . 14 (4): 291-297 . Bibcode : 1978EurPJ..14..291G . doi : 10.1016/0014-3057(78)90051-4 .
  26. ستارنز، ويليام هـ. (3 مايو 2005). "العيوب البنيوية في بولي (كلوريد الفينيل)" . مجلة علوم البوليمرات، الجزء أ: كيمياء البوليمرات . 43 (12): 2451-2467 . Bibcode : 2005JPoSA..43.2451S . doi : 10.1002/pola.20811 .
  27. أدينيي، جاكوب ب.؛ سكوت، جيرالد (1 يناير 1987). "تأثير العيوب الهيكلية على استقرار بولي (كلوريد الفينيل): مراجعة نقدية". تحلل البوليمر واستقراره . 17 (2): 117-129 . doi : 10.1016/0141-3910(87)90099-1 .
  28. ستارنز، دبليو إتش (8 أبريل 1981). "التحلل الضوئي لكلوريد البولي فينيل: مسح للدراسات الحديثة". التحلل الضوئي والتثبيت الضوئي للطلاءات . 151 : 197-215 . doi : 10.1021/bk-1981-0151.ch014 .
  29. 1 2 3 بويد كوراي، ب.؛ سكوت، ج. (فبراير 1981). "تأثير المعالجة الحرارية على البولي فينيل كلوريد - الجزء الثامن: دور البيروكسيدات المتكونة حرارياً في التحلل الضوئي". تحلل البوليمر واستقراره . 3 (2): 127-135 . doi : 10.1016/0141-3910(81)90005-7 .
  30. لي، جيان؛ تشو، دافي؛ تشاو، ديرين (يناير 1991). "التحلل الضوئي لـ PVC: الجزء الثاني - التغيرات الهيكلية في سلاسل PVC". تحلل البوليمر واستقراره . 31 (1): 1-7 . doi : 10.1016/0141-3910(91)90091-5 .
  31. 1 2 ديكر، سي. (يناير 1984). "تحلل بولي (كلوريد الفينيل) بواسطة الأشعة فوق البنفسجية - الجزء الثاني". المجلة الأوروبية للبوليمرات . 20 (2): 149-155 . doi : 10.1016/0014-3057(84)90201-5 .
  32. ديكر، كريستيان؛ بالاندييه، ميشيل (يوليو 1981). "الأكسدة الضوئية لبولي (كلوريد الفينيل)". كيمياء ضوئية البوليمر . 1 (3): 221-232 . doi : 10.1016/0144-2880(81)90021-X .
  33. ^ رابيك، جان ف. رانبي، بينجت. أوستنسون، بينجت؛ فلودين، بير (15 ديسمبر 1979). "أكسدة هياكل البوليين في بولي (كلوريد الفينيل) بواسطة الأكسجين الجزيئي وأكسجين القميص". مجلة علوم البوليمرات التطبيقية . 24 (12): 2407–2413 . بيب كود : 1979JAPS...24.2407R . دوى : 10.1002/app.1979.070241209 .
  34. جيان، لي؛ دافي، تشو؛ ديرين، تشاو (يناير 1990). "التحلل الضوئي لـ PVC: الجزء الأول - التحلل الضوئي في الهواء والنيتروجين". تحلل البوليمر واستقراره . 30 (3): 335-343 . doi : 10.1016/0141-3910(90)90087-N .
  35. 1 2 داي، م.؛ وايلز، د.م. (يناير 1972). "التحلل الكيميائي الضوئي لمتعدد (إيثيلين تيريفثالات). الجزء الثاني: تأثير الطول الموجي والبيئة على عملية التحلل". مجلة علوم البوليمرات التطبيقية . 16 (1): 191-202 . Bibcode : 1972JAPS...16..191D . doi : 10.1002/app.1972.070160117 .
  36. 1 2 3 داي، م.؛ وايلز، د.م. (يناير 1972). "التحلل الكيميائي الضوئي لمتعدد (إيثيلين تيريفثالات). الجزء الثالث: تحديد نواتج التحلل وآلية التفاعل". مجلة علوم البوليمرات التطبيقية . 16 (1): 203-215 . Bibcode : 1972JAPS...16..203D . doi : 10.1002/app.1972.070160118 .
  37. أوزبورن، ك. ر. (أغسطس 1959). "التحلل الضوئي لبولي إيثيلين تيريفثالات". مجلة علوم البوليمرات . 38 (134): 357-367 . Bibcode : 1959JPoSc..38..357O . doi : 10.1002/pol.1959.1203813407 .
  38. سانغ، تيان؛ واليس، كريستوفر جيه؛ هيل، جافين؛ بريتوفسيك، جورج جيه ​​بي (أغسطس 2020). "تحلل بولي إيثيلين تيريفثالات في ظل ظروف التجوية الطبيعية والمتسارعة". المجلة الأوروبية للبوليمرات . 136 109873. Bibcode : 2020EurPJ.13609873S . doi : 10.1016/j.eurpolymj.2020.109873 . hdl : 10044/1/82034 . S2CID 225595988 .
  39. ناووركي، ج؛ دابروفسكا، أ؛ بورتش، أ (نوفمبر 2002). "دراسة مركبات الكربونيل في المياه المعبأة من بولندا". أبحاث المياه . 36 (19): 4893-4901 . Bibcode : 2002WatRe..36.4893N . doi : 10.1016/S0043-1354(02)00201-4 . PMID 12448533 .
  40. بيغرام، جان إي؛ أندرادي، أنتوني إل. (يناير 1989). "التأثيرات الجوية الخارجية على مواد بوليمرية مختارة في ظل ظروف التعرض البحري". تدهور البوليمر واستقراره . 26 (4): 333-345 . doi : 10.1016/0141-3910(89)90112-2 .
  41. شاماس، علي؛ مون، هيونجين؛ تشنغ، جياجيا؛ تشيو، يانغ؛ تبسم، تارنوما؛ جانغ، جون هي؛ أبو عمر، مهدي؛ سكوت، سوزانا ل.؛ سوه، سانغوون (9 مارس 2020). "معدلات تحلل البلاستيك في البيئة" . مجلة ACS للكيمياء والهندسة المستدامة . 8 (9): 3494-3511 . Bibcode : 2020ASCE....8.3494C . doi : 10.1021/acssuschemeng.9b06635 .
  42. تايلر، ديفيد ر. (30 ديسمبر 2004). "الجوانب الآلية لتأثيرات الإجهاد على معدلات تفاعلات التحلل الكيميائي الضوئي في البوليمرات". مجلة علوم الجزيئات الكبيرة، الجزء ج: مراجعات البوليمرات . 44 (4): 351-388 . doi : 10.1081/MC-200033682 . S2CID 97316912 .
  43. "الأكسدة الضوئية للبوليمرات - مقارنة مع المركبات ذات الوزن الجزيئي المنخفض" (ملف PDF) . دار بيرغامون للنشر المحدودة، 1979 - الكيمياء البحتة والتطبيقية، المجلد 51، الصفحات 233-240 . تاريخ الاطلاع: 9 فبراير 2011 .
  44. ألين، ن. س.؛ فاسيليو، س.؛ مارشال، ج. ب.؛ تشين، و. (يناير 1989). "تفاعلات مثبتات الضوء ومضادات الأكسدة والأصباغ في الأكسدة الحرارية والكيميائية الضوئية لأغشية البولي إيثيلين". تحلل البوليمر واستقراره . 24 (1): 17-31 . doi : 10.1016/0141-3910(89)90130-4 .
  45. بفاندنر، رودولف (ديسمبر 2013). "التحلل التأكسدي الضوئي واستقرار البوليمرات المقاومة للهب". تحلل البوليمر واستقراره . 98 (12): 2430-2435 . doi : 10.1016/j.polymdegradstab.2013.07.005 .
  46. أمالا، آن؛ باتمان، ستيوارت؛ دين، كاثرين؛ بيتيناكيس، يوستاثيوس؛ سانغوان، بارفين؛ وونغ، سوزان؛ يوان، تشيانغ؛ يو، لونغ؛ باتريك، كولين؛ ليونغ، كيه إتش (أغسطس 2011). "نظرة عامة على البولي أوليفينات القابلة للتحلل الحيوي والقابلة للتحلل". التقدم في علوم البوليمرات . 36 (8): 1015-1049 . doi : 10.1016/j.progpolymsci.2010.12.002 .
  47. "حول تأثير استخدام البلاستيك القابل للتحلل الأكسجيني، بما في ذلك البلاستيك القابل للتحلل الأكسجيني" (ملف PDF) . المجلة الأوروبية . تاريخ الاطلاع: 11 نوفمبر 2020 .
  48. بابيتو، أليكس س.؛ أنتونس، مارسيلا س.؛ بيتيني، سيلفيا هـ.ب.؛ بونس، بالتوس س. (فبراير 2020). "تقييم مُركّز على إعادة التدوير للتدهور الحراري الميكانيكي التأكسدي لذوبان البولي إيثيلين عالي الكثافة المحتوي على عامل مؤكسد" . مجلة البوليمرات والبيئة . 28 (2): 699-712 . Bibcode : 2020JPEnv..28..699B . doi : 10.1007/s10924-019-01641-6 . S2CID 209432804 .
  49. ألداس، ميغيل؛ بالادينيس، أندريا؛ فالي، فلاديمير؛ بازمينيو، ميغيل؛ كيروز، فرانسيسكو (2018). "تأثير المواد البلاستيكية المضافة المُحفزة للتحلل على إعادة تدوير البولي إيثيلين" . المجلة الدولية لعلوم البوليمرات . 2018 : 1-10 . doi : 10.1155/2018/2474176 .
  50. توجيه الاتحاد الأوروبي 2019/904 (المادة 5) ، توجيه الاتحاد الأوروبي الصادر في 5 يونيو 2019
  51. ل. غيدري-كناني، ج. ل. غارديت، م. جاكيه، أ. ريفاتون، الحماية الضوئية لمتعدد (إيثيلين-نفثاليت) بواسطة طلاء أكسيد الزنك، تكنولوجيا الأسطح والطلاءات، المجلدات 180-181، 1 مارس 2004، الصفحات 71-75
  52. أ. موستغفير، إ. توماسيلا، أ. ريفاتون، ب. مايلهوت، م. جاكيه، ج. ل. غارديت، ج. سيلييه، طلاءات أكسيد الزنك المرسبة بالرش: دراسة هيكلية وتطبيق على الحماية الضوئية للبولي كربونات، تكنولوجيا الأسطح والطلاءات، المجلدات 180-181، 1 مارس 2004، الصفحات 642-645.
  53. جاك، LFE (نوفمبر 2000). "اختبارات التعريض المعجّل والتعرض الخارجي/الطبيعي للطلاءات". التقدم في علوم البوليمرات . 25 (9): 1337-1362 . doi : 10.1016/S0079-6700(00)00030-7 .
  54. كيم، سون وو؛ لي، يونغ مين؛ كيم، تشانغ هوان؛ تشوي، سون وونغ (17 يناير 2022). " تحليل تدهور الخواص الميكانيكية للبوليمرات المعرضة للعوامل الجوية الخارجية" . بوليمرات . 14 (2): 357. doi : 10.3390/polym14020357 . ISSN 2073-4360 . PMC 8782030. PMID 35054761 .
  55. كوريم، أ.؛ أوليك، أ.م.؛ الحضري، م. (1 أغسطس 2021). "تأثير التجوية والتصلب الاصطناعيين على الخواص الميكانيكية للبولي إيثيلين عالي الكثافة مع وبدون مثبتات للأشعة فوق البنفسجية" . مجلة الإسكندرية الهندسية . 60 (4): 4167-4175 . doi : 10.1016/j.aej.2021.03.024 . ISSN 1110-0168 . S2CID 233537494 .
  56. 1 2 ليسا بيلون، ماريا كلارا؛ كوكو، ماريكا؛ سارلين، إيسي (1 سبتمبر 2022). "آثار التحلل الناتج عن التجوية للبوليمرات في دراسة الجسيمات البلاستيكية الدقيقة التي تتضمن تقليل المادة العضوية" . التلوث البيئي . 308 119669. Bibcode : 2022EPoll.30819669L . doi : 10.1016/j.envpol.2022.119669 . ISSN 0269-7491 . PMID 35750308. S2CID 249937870 .
  57. شاماس، علي؛ مون، هيونجين؛ تشنغ، جياجيا؛ تشيو، يانغ؛ تبسم، تارنوما؛ جانغ، جون هي؛ أبو عمر، مهدي؛ سكوت، سوزانا ل.؛ سوه، سانغوون (9 مارس 2020). "معدلات تحلل البلاستيك في البيئة" . مجلة ACS للكيمياء والهندسة المستدامة . 8 (9): 3494-3511 . Bibcode : 2020ASCE....8.3494C . doi : 10.1021/acssuschemeng.9b06635 . ISSN 2168-0485 . S2CID 212404939 .
  58. سيلينا، ماثيو سي؛ ليندي، إريك؛ مارتينيز، إستيفان (مارس 2021). "عدم اليقين في تحديد وقياس الكربونيل في التحلل التأكسدي للبوليمر" . تحلل البوليمر واستقراره . 188 109550. doi : 10.1016/j.polymdegradstab.2021.109550 . OSTI 1772948. S2CID 233639741 .
