يو اس بي 3.0

الموسوعة الحرة

يو اس بي 3.0
شعار USB SuperSpeed ​​المهجور
يكتب USB
تاريخ الإنتاج
مُصمم نوفمبر 2008 ؛ منذ 16 عامًا ( 2008-11 )
الشركة المصنعة مجموعة مروجي USB 3.0 ( Hewlett-Packard و Intel و Microsoft و NEC و ST-Ericsson و Texas Instruments ) [1]
تم استبداله USB 2.0 عالي السرعة
تم استبداله بـ USB 3.1، USB 3.2، USB4 (يوليو 2013، سبتمبر 2017، أغسطس 2019)
المواصفات العامة
طول قابس قياسي A: 12 مم
قابس قياسي B: 12 ​​مم
قابس Type-C (USB-C): 6.65 مم
عرض قابس قياسي A: 12 مم
قابس قياسي B: 8 مم
قابس Micro-A وMicro-B: 12.2 مم
قابس Type-C (USB-C): 8.25 مم
ارتفاع قابس قياسي A: 4.5 مم
قابس قياسي B: 10.44 مم
قابس Micro-A وMicro-B: 1.8 مم
قابس Type-C (USB-C): 2.40 مم
سلسلة ديزي لا
إشارة صوتية لا
إشارة الفيديو لا
دبابيس 9 (النوع أ و ب) / 24 (النوع ج)
موصل (SS) USB 3.0 Standard-A ،
(SS) USB 3.0 Standard-B ،
(SS) USB 3.0 Micro-A ،
(SS) USB 3.0 Micro-B ،
(SS) USB 3.0 Micro-AB ،
USB-C (USB Type-C)
كهربائي
الحد الأقصى للجهد 5 فولت
الحد الأقصى الحالي 900 مللي أمبير
1.5 أمبير (BC 1.1/1.2، USB 3.2 أحادي المسار)
3 أمبير (USB 3.2 متعدد المسارات من النوع C)
بيانات
إشارة البيانات نعم
معدل البت 5 جيجابت/ثانية (500 ميجابايت/ثانية، USB 3.0)
10 جيجابت/ثانية (1.212 جيجابايت/ثانية، USB 3.1 الجيل الثاني)
20 جيجابت/ثانية (2.422 جيجابايت/ثانية، USB 3.2 الجيل الثاني × الثاني)
شعار عبوة [2] SuperSpeed ​​USB 5 Gbit/s قديمة

USB 3.0 ( USB 3.0 )، المسوق باسم SuperSpeed ​​USB ، هو الإصدار الرئيسي الثالث من معيار Universal Serial Bus (USB) لربط أجهزة الكمبيوتر والأجهزة الإلكترونية. تم إصداره في نوفمبر 2008. حددت مواصفات USB 3.0 بنية وبروتوكولًا جديدًا، يُسمى SuperSpeed، والذي تضمن مسارًا جديدًا لتوفير عمليات نقل بيانات ثنائية الاتجاه تتطلب فعليًا خمسة أسلاك ودبابيس إضافية، مع إضافة مخطط ترميز إشارة جديد (رموز 8b/10b، 5 جيجابت في الثانية؛ تُعرف أيضًا لاحقًا باسم الجيل الأول)، والحفاظ على بنية وبروتوكولات USB 2.0 وبالتالي الحفاظ على الدبابيس والأسلاك الأربعة الأصلية للتوافق مع الإصدارات السابقة لـ USB 2.0، مما أدى إلى تسعة أسلاك في المجموع وتسعة أو عشرة دبابيس عند واجهات الموصل (دبوس ID غير سلكي). يمكن لمعدل النقل الجديد، الذي يتم تسويقه باسم SuperSpeed ​​USB (SS)، نقل الإشارات بسرعة تصل إلى 5  جيجابت/ثانية بمعدل بيانات خام يبلغ 500  ميجابايت/ثانية بعد ترميز النفقات العامة، وهو أسرع بنحو 10 مرات من السرعة العالية (الحد الأقصى لمعيار USB 2.0 ). عادةً ما تكون موصلات USB 3.0 من النوع A وB باللون الأزرق، لتمييزها عن موصلات USB 2.0، كما هو موصى به في المواصفات، [3] والأحرف الأولى SS . [4]

USB 3.1، الذي تم إصداره في يوليو 2013، هو المواصفات الخليفة التي تحل محل مواصفات USB 3.0 بالكامل. يحافظ USB 3.1 على بنية وبروتوكول SuperSpeed ​​USB الحاليين مع وضع التشغيل الخاص به (رموز 8b/10b، 5 جيجابت في الثانية)، مما يمنحه تسمية USB 3.1 Gen 1 . [5] [6] قدم USB 3.1 نظام SuperSpeed ​​المحسن - مع الحفاظ على بنية SuperSpeed ​​وبروتوكولها (المعروف أيضًا باسم SuperSpeed ​​USB ) ودمجها - مع بنية SuperSpeedPlus إضافية تضيف وتوفر مخطط ترميز جديدًا (رموز 128b / 132b) وبروتوكول يسمى SuperSpeedPlus (المعروف أيضًا باسم SuperSpeedPlus USB ، يتم تسويقه أحيانًا باسم SuperSpeed ​​+ أو SS + ) أثناء تحديد وضع نقل جديد يسمى USB 3.1 Gen 2 [5] بسرعة إشارة تبلغ 10 جيجابت في الثانية ومعدل بيانات خام يبلغ 1212 ميجابايت في الثانية عبر اتصالات Type-A وType-B و USB-C الموجودة ، أي أكثر من ضعف معدل USB 3.0 (المعروف أيضًا باسم Gen 1). [7] [8] لا يزال التوافق مع الإصدارات السابقة متاحًا من خلال تنفيذ USB 2.0 الموازي. عادةً ما تكون موصلات USB 3.1 Gen 2 Type-A وType-B بلون أخضر مزرق.

تم إصدار USB 3.2 في سبتمبر 2017، ليحل محل مواصفات USB 3.1 بالكامل. أضافت مواصفات USB 3.2 مسارًا ثانيًا لنظام Enhanced SuperSpeed ​​بالإضافة إلى تحسينات أخرى، بحيث ينفذ SuperSpeedPlus USB الجيل 2x1 (المعروف سابقًا باسم USB 3.1 Gen 2 )، ووضعي التشغيل الجديدين Gen 1x2 و Gen 2x2 أثناء التشغيل على مسارين. لا تزال بنية SuperSpeed ​​والبروتوكول (المعروف أيضًا باسم SuperSpeed ​​USB) ينفذان وضع التشغيل أحادي المسار Gen 1x1 (المعروف سابقًا باسم USB 3.1 Gen 1 ). لذلك، فإن العمليات ذات المسارين، وهي USB 3.2 Gen 1x2 (10 Gbit/s بمعدل بيانات خام يبلغ 1 جيجابايت/s بعد تكلفة الترميز) و USB 3.2 Gen 2x2 (20 Gbit/s، 2.422 GB/s)، ممكنة فقط مع أقمشة USB Type-C كاملة الميزات (24 دبوسًا). اعتبارًا من عام 2023، لم يتم تنفيذ USB 3.2 Gen 1x2 وGen 2x2 على العديد من المنتجات حتى الآن؛ ومع ذلك، بدأت Intel في تضمينها في شرائح LGA 1200 Rocket Lake (سلسلة 500) في يناير 2021 وAMD في شرائح LGA 1718 AM5 في سبتمبر 2022، لكن Apple لم توفرها أبدًا. من ناحية أخرى، أصبحت تنفيذات USB 3.2 Gen 1x1 (5 Gbit/s) وGen 2x1 (10 Gbit/s) شائعة جدًا. مرة أخرى، يتم توفير التوافق مع الإصدارات السابقة من خلال تنفيذ USB 2.0 الموازي.

ملخص

تتشابه مواصفات USB 3.0 مع USB 2.0 ، ولكن مع العديد من التحسينات وتنفيذ بديل. تم الحفاظ على مفاهيم USB السابقة مثل نقاط النهاية وأنواع النقل الأربعة (النقل الجماعي والتحكمي والمتزامن والمقاطعة) ولكن البروتوكول والواجهة الكهربائية مختلفان. تحدد المواصفات قناة منفصلة فعليًا لنقل حركة مرور USB 3.0. تؤدي التغييرات في هذه المواصفات إلى تحسينات في المجالات التالية:

  • سرعة النقل – يضيف USB 3.0 نوع نقل جديد يسمى SuperSpeed ​​أو SS، 5 جيجابت/ثانية (كهربائيًا، فهو أكثر تشابهًا مع PCI Express 2.0 و SATA من USB 2.0) [9]
  • زيادة النطاق الترددي - يستخدم USB 3.0 مسارين للبيانات أحاديي الاتجاه بدلاً من مسار واحد فقط: أحدهما لاستقبال البيانات والآخر لإرسالها
  • إدارة الطاقة - يتم تعريف حالات إدارة الطاقة للوصلة U0 إلى U3
  • تحسين استخدام الحافلة - تمت إضافة ميزة جديدة (باستخدام الحزم NRDY وERDY) للسماح للجهاز بإخطار المضيف بشكل غير متزامن باستعداده، دون الحاجة إلى الاستطلاع
  • دعم الوسائط الدوارة – تم تحديث البروتوكول الشامل بميزة جديدة تسمى بروتوكول التدفق والتي تسمح بعدد كبير من التدفقات المنطقية داخل نقطة نهاية

تبلغ سرعات نقل البيانات في USB 3.0 ما يصل إلى 5 جيجابت/ثانية أو 5000 ميجابت/ثانية، أي أسرع بنحو عشر مرات من USB 2.0 (0.48 جيجابت/ثانية) حتى دون الأخذ في الاعتبار أن USB 3.0 هو ثنائي الاتجاه بالكامل بينما USB 2.0 هو ثنائي الاتجاه بنصف اتجاه . وهذا يمنح USB 3.0 نطاق ترددي ثنائي الاتجاه إجمالي محتمل أكبر بعشرين مرة من USB 2.0. [10] وبالنظر إلى التحكم في التدفق وتأطير الحزم والنفقات العامة للبروتوكول، يمكن للتطبيقات أن تتوقع 450 ميجابايت/ثانية من النطاق الترددي. [11]

الهندسة المعمارية والميزات

منظر أمامي لموصل USB 3.0 من النوع A القياسي، يظهر فيه الصف الأمامي المكون من أربعة دبابيس للتوافق مع الإصدارات السابقة من USB 1.x/2.0، والصف الثاني المكون من خمسة دبابيس للتوصيل الأحدث (ولكنه قديم الطراز) من نوع USB 3.0. الجزء البلاستيكي الداخلي باللون الأزرق القياسي من نوع USB 3.0، Pantone 300C.

في USB 3.0، يتم استخدام بنية الناقل المزدوج للسماح لكل من عمليات USB 2.0 (السرعة الكاملة أو السرعة المنخفضة أو السرعة العالية) وUSB 3.0 (السرعة الفائقة) بالحدوث في وقت واحد، وبالتالي توفير التوافق مع الإصدارات السابقة . الطوبولوجيا الهيكلية هي نفسها، وتتكون من طوبولوجيا نجمية متعددة المستويات مع محور أساسي عند المستوى 0 ومحاور عند مستويات أقل لتوفير اتصال الناقل بالأجهزة.

نقل البيانات ومزامنتها

تبدأ معاملة SuperSpeed ​​بطلب من المضيف، يتبعه استجابة من الجهاز. إما أن يقبل الجهاز الطلب أو يرفضه؛ إذا تم قبوله، يرسل الجهاز البيانات أو يقبل البيانات من المضيف. إذا تم إيقاف نقطة النهاية، يستجيب الجهاز بمصافحة STALL. إذا كان هناك نقص في مساحة التخزين المؤقت أو البيانات، فإنه يستجيب بإشارة Not Ready (NRDY) لإخبار المضيف بأنه غير قادر على معالجة الطلب. عندما يكون الجهاز جاهزًا، فإنه يرسل Endpoint Ready (ERDY) إلى المضيف الذي يعيد جدولة المعاملة.

يتيح استخدام البث الأحادي والعدد المحدود من حزم البث المتعدد ، بالإضافة إلى الإشعارات غير المتزامنة، إمكانية وضع الروابط التي لا تمرر الحزم بشكل نشط في حالات طاقة منخفضة، مما يسمح بإدارة أفضل للطاقة.

يستخدم USB 3.0 ساعة ذات طيف منتشر تتغير حتى 5000 جزء في المليون عند 33 كيلوهرتز لتقليل التداخل الكهرومغناطيسي. ونتيجة لذلك، يحتاج المستقبل إلى "مطاردة" الساعة بشكل مستمر لاستعادة البيانات. يتم مساعدة استعادة الساعة من خلال الترميز 8b/10b والتصميمات الأخرى. [12]

ترميز البيانات

توفر ناقلة "SuperSpeed" وضع نقل بمعدل اسمي يبلغ 5.0 جيجابت/ثانية، بالإضافة إلى أوضاع النقل الثلاثة الموجودة. مع مراعاة تكلفة الترميز، يبلغ معدل نقل البيانات الخام 4 جيجابت/ثانية، وترى المواصفات أنه من المعقول تحقيق 3.2 جيجابت/ثانية (400 ميجابايت/ثانية) أو أكثر في الممارسة العملية. [13]

يتم إرسال جميع البيانات كدفق من مقاطع مكونة من ثماني بتات (بايت واحد) يتم تشفيرها وتحويلها إلى رموز مكونة من 10 بتات عبر تشفير 8b/10b ؛ يساعد هذا في منع عمليات الإرسال من توليد التداخل الكهرومغناطيسي (EMI). [7] يتم تنفيذ التشفير باستخدام سجل تحويل التغذية الراجعة الخطية (LFSR) الحر . يتم إعادة تعيين LFSR كلما تم إرسال أو استقبال رمز COM. [13]

على عكس المعايير السابقة، لا يحدد معيار USB 3.0 طولًا أقصى للكابل، ويتطلب فقط أن تلبي جميع الكابلات مواصفات كهربائية: بالنسبة لكابلات النحاس ذات الأسلاك AWG 26، فإن الطول العملي الأقصى هو 3 أمتار (10 أقدام). [14]

الطاقة والشحن

كما هو الحال مع الإصدارات السابقة من USB، يوفر USB 3.0 طاقة عند 5 فولت اسميًا. يبلغ التيار المتاح لأجهزة SuperSpeed ​​منخفضة الطاقة (حمل وحدة واحدة) 150 مللي أمبير، وهو زيادة عن 100 مللي أمبير المحددة في USB 2.0. بالنسبة لأجهزة SuperSpeed ​​عالية الطاقة، فإن الحد هو ستة أحمال وحدة أو 900 مللي أمبير (4.5  وات ) - أي ما يقرب من ضعف 500 مللي أمبير في USB 2.0. [13] : القسم 9.2.5.1 ميزانية الطاقة 

قد تنفذ منافذ USB 3.0 مواصفات USB أخرى لزيادة الطاقة، بما في ذلك مواصفات شحن بطارية USB لما يصل إلى 1.5 أمبير أو 7.5 وات، أو في حالة USB 3.1، مواصفات توصيل الطاقة USB لشحن الجهاز المضيف لما يصل إلى 100 وات. [15]

مخطط التسمية

بدءًا من مواصفات USB 3.2، قدمت USB-IF مخطط تسمية جديد. [16] لمساعدة الشركات في وضع العلامات التجارية لأنماط التشغيل المختلفة، أوصت USB-IF بوضع العلامات التجارية لقدرات 5 و10 و20 جيجابت/ثانية على أنها SuperSpeed ​​USB 5Gbps و SuperSpeed ​​USB 10 Gbps و SuperSpeed ​​USB 20 Gbps على التوالي. [17]

في عام 2023، تم استبدالها مرة أخرى، [18] بإزالة "SuperSpeed" ، مع USB 5Gbps و USB 10Gbps و USB 20Gbps . مع شعارات جديدة للتغليف والمنافذ . [19]

التوفر

لوحة الدوائر الداخلية والموصلات لمحور USB 3.0 رباعي المنافذ، باستخدام مجموعة شرائح VIA Technologies

أعلنت مجموعة USB 3.0 Promoter Group في 17 نوفمبر 2008 أن مواصفات الإصدار 3.0 قد اكتملت وتم الانتقال إلى منتدى منفذي USB (USB-IF)، الهيئة الإدارية لمواصفات USB. [20] فتحت هذه الخطوة المواصفات فعليًا لمطوري الأجهزة لتطبيقها في المنتجات المستقبلية.

تم الإعلان عن أول منتجات USB 3.0 الاستهلاكية وشحنها بواسطة Buffalo Technology في نوفمبر 2009، بينما تم الإعلان عن أول منتجات USB 3.0 الاستهلاكية المعتمدة في 5 يناير 2010، في معرض لاس فيجاس للإلكترونيات الاستهلاكية (CES)، بما في ذلك لوحتان أم من إنتاج Asus و Gigabyte Technology . [21] [22]

تشمل الشركات المصنعة لوحدات تحكم مضيف USB 3.0، على سبيل المثال لا الحصر، Renesas Electronics وFresco Logic و ASMedia وEtron و VIA Technologies و Texas Instruments و NEC و Nvidia . اعتبارًا من نوفمبر 2010، اجتازت Renesas وFresco Logic [23] شهادة USB-IF. كما شوهدت اللوحات الأم لمعالجات Sandy Bridge من Intel مع وحدات تحكم مضيفة Asmedia وEtron أيضًا. في 28 أكتوبر 2010، أصدرت Hewlett-Packard جهاز HP Envy 17 3D المزود بوحدة تحكم مضيفة USB 3.0 من Renesas قبل عدة أشهر من بعض منافسيها. عملت AMD مع Renesas لإضافة تنفيذ USB 3.0 الخاص بها إلى شرائحها لمنصات 2011. [ بحاجة لتحديث ] في معرض CES2011، كشفت شركة Toshiba عن كمبيوتر محمول يُدعى " Qosmio X500" والذي يتضمن منفذ USB 3.0 و Bluetooth 3.0 ، كما أصدرت شركة Sony سلسلة جديدة من أجهزة الكمبيوتر المحمولة Sony VAIO والتي تتضمن منفذ USB 3.0. واعتبارًا من أبريل 2011، أصبحت سلسلة Inspiron و Dell XPS متوفرة بمنافذ USB 3.0، واعتبارًا من مايو 2012، أصبحت سلسلة أجهزة الكمبيوتر المحمولة Dell Latitude متوفرة أيضًا؛ ومع ذلك، فشلت مضيفات USB الجذرية في العمل بسرعة فائقة تحت نظام التشغيل Windows 8.

إضافة إلى المعدات الموجودة

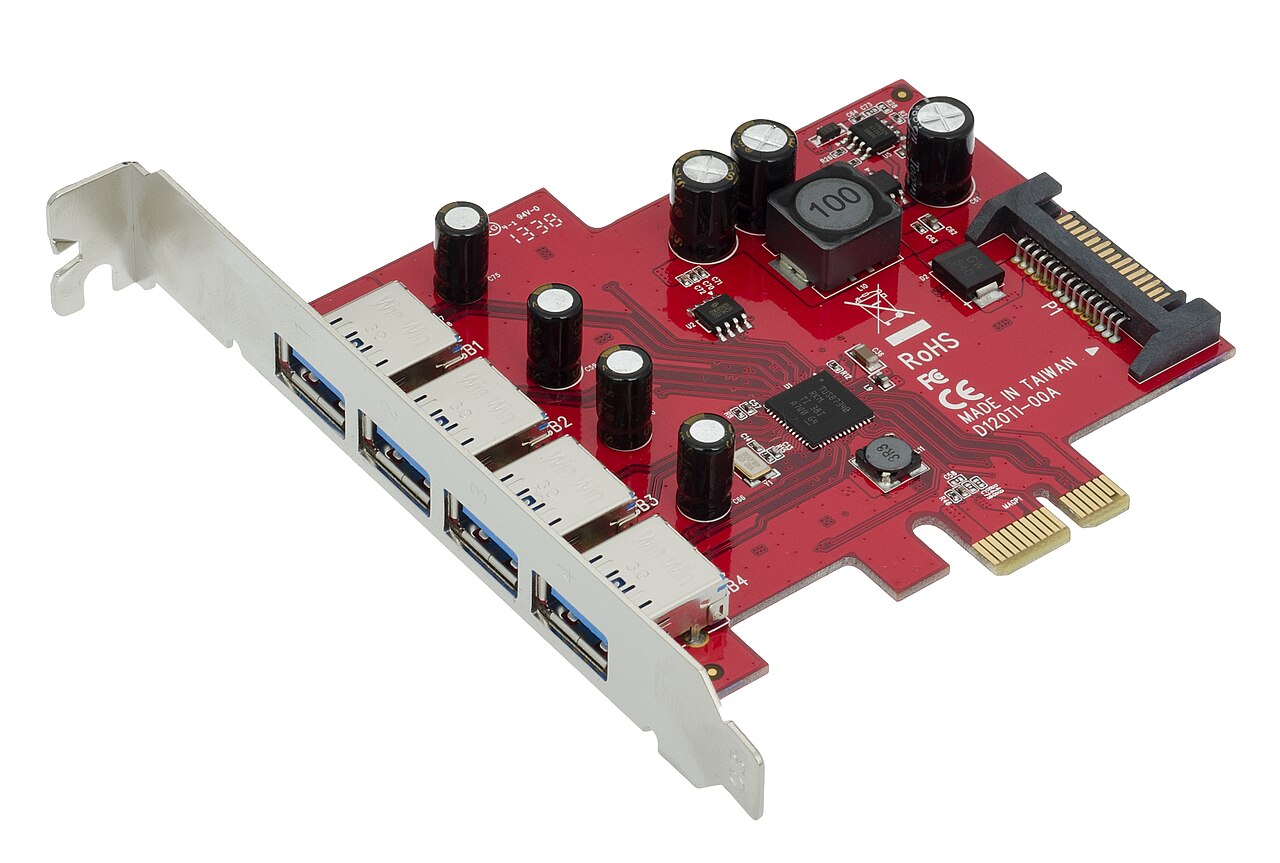

وحدة تحكم USB 3.0 في شكل بطاقة توسعة PCI Express
الموصلات الجانبية في الكمبيوتر المحمول. من اليسار إلى اليمين: مضيف USB 3.0، وموصل VGA ، وموصل DisplayPort ، ومضيف USB 2.0. لاحظ الدبابيس الخمسة الإضافية الموجودة على الجانب السفلي من لسان منفذ USB 3.0.

يمكن الحصول على طاقة إضافية للمنافذ المتعددة في الكمبيوتر المحمول بالطرق التالية:

  • قد تتصل بعض محولات ExpressCard -to-USB 3.0 عبر كابل بمنفذ USB 2.0 إضافي على الكمبيوتر، مما يوفر طاقة إضافية.
  • قد تحتوي بطاقة ExpressCard على مقبس لمصدر طاقة خارجي.
  • إذا كان الجهاز الخارجي يحتوي على موصل مناسب، فيمكن تشغيله بواسطة مصدر طاقة خارجي .
  • يمكن توصيل منفذ USB 3.0 الذي يوفره محول ExpressCard إلى USB 3.0 بمحور USB 3.0 يعمل بالطاقة بشكل منفصل، مع توصيل الأجهزة الخارجية بمحور USB 3.0 هذا.

على اللوحات الأم لأجهزة الكمبيوتر المكتبية التي تحتوي على فتحات PCI Express (PCIe) (أو معيار PCI الأقدم )، يمكن إضافة دعم USB 3.0 كبطاقة توسعة PCI Express . بالإضافة إلى فتحة PCIe فارغة على اللوحة الأم، يجب توصيل العديد من بطاقات التوسعة "PCI Express إلى USB 3.0" بمصدر طاقة مثل محول Molex أو مصدر طاقة خارجي، لتشغيل العديد من أجهزة USB 3.0 مثل الهواتف المحمولة أو محركات الأقراص الصلبة الخارجية التي لا تحتوي على مصدر طاقة آخر غير USB؛ اعتبارًا من عام 2011، غالبًا ما يتم استخدام هذا لتزويد اثنين إلى أربعة منافذ USB 3.0 بالطاقة الكاملة 0.9 أمبير (4.5 وات) التي يمكن لكل منفذ USB 3.0 توفيرها (مع نقل البيانات أيضًا)، في حين لا تستطيع فتحة PCI Express نفسها توفير القدر المطلوب من الطاقة.

إذا كانت الاتصالات الأسرع بأجهزة التخزين هي السبب في التفكير في USB 3.0، فإن البديل هو استخدام eSATAp ، ربما عن طريق إضافة حامل فتحة توسعة غير مكلف يوفر منفذ eSATAp؛ توفر بعض محركات الأقراص الصلبة الخارجية كل من واجهات USB (2.0 أو 3.0) وeSATAp. [22] لضمان التوافق بين اللوحات الأم والأجهزة الطرفية، يجب أن تتم الموافقة على جميع الأجهزة المعتمدة من USB من قبل منتدى منفذي USB (USB-IF). يتوفر نظام اختبار كامل واحد على الأقل من البداية إلى النهاية لمصممي USB 3.0 في السوق. [24]

التبني

أعلنت مجموعة USB Promoter Group عن إصدار USB 3.0 في نوفمبر 2008. وفي 5 يناير 2010، أعلنت USB-IF عن أول لوحتين أم معتمدتين لـ USB 3.0، واحدة من ASUS والأخرى من Giga-Byte Technology . [22] [25] تضمنت الإعلانات السابقة قائمة Gigabyte لشهر أكتوبر 2009 لسبع لوحات أم مزودة بشريحة P55 تدعم USB 3.0، [26] ولوحة أم من Asus تم إلغاؤها قبل الإنتاج. [27]

كان من المتوقع أن تدخل وحدات التحكم التجارية حيز الإنتاج بكميات كبيرة في الربع الأول من عام 2010. [28] في 14 سبتمبر 2009، أعلنت شركة Freecom عن محرك أقراص ثابت خارجي بمنفذ USB 3.0. [29] في 4 يناير 2010، أعلنت شركة Seagate عن محرك أقراص ثابت محمول صغير مزود ببطاقة ExpressCard USB 3.0 إضافية ، موجهة لأجهزة الكمبيوتر المحمولة (أو أجهزة الكمبيوتر المكتبية مع إضافة فتحة ExpressCard) في معرض CES في لاس فيجاس بولاية نيفادا. [30] [31]

يحتوي الخط الرئيسي لنواة Linux على دعم لـ USB 3.0 منذ الإصدار 2.6.31، والذي تم إصداره في سبتمبر 2009. [32] [33] [34]

يدعم FreeBSD USB 3.0 منذ الإصدار 8.2، الذي تم إصداره في فبراير 2011. [35]

كان Windows 8 أول نظام تشغيل من Microsoft يقدم دعمًا مدمجًا لـ USB 3.0. [36] في Windows 7 لم يتم تضمين الدعم مع الإصدار الأولي لنظام التشغيل. [37] ومع ذلك، تتوفر برامج التشغيل التي تمكن الدعم لنظام التشغيل Windows 7 من خلال مواقع الويب الخاصة بمصنعي الأجهزة.

أصدرت شركة إنتل أول مجموعة شرائح بها منافذ USB 3.0 مدمجة في عام 2012 مع إصدار مجموعة شرائح Panther Point . ادعى بعض محللي الصناعة أن إنتل كانت بطيئة في دمج USB 3.0 في مجموعة الشرائح، مما أدى إلى إبطاء التبني السائد. [38] قد تكون هذه التأخيرات بسبب مشاكل في عملية تصنيع CMOS ، [39] التركيز على تطوير منصة Nehalem ، [40] الانتظار حتى تنضج جميع معايير اتصالات 3.0 (USB 3.0 و PCIe 3.0 و SATA 3.0 ) قبل تطوير مجموعة شرائح جديدة، [41] [42] أو تكتيك من قبل إنتل لتفضيل واجهة Thunderbolt الجديدة الخاصة بها . [43] أعلنت شركة Apple، Inc. عن أجهزة كمبيوتر محمولة بمنافذ USB 3.0 في 11 يونيو 2012، بعد ما يقرب من أربع سنوات من الانتهاء من USB 3.0.

بدأت شركة AMD في دعم USB 3.0 مع مراكز التحكم Fusion الخاصة بها في عام 2011. وأعلنت شركة Samsung Electronics عن دعمها لميزة USB 3.0 مع منصة Exynos 5 Dual القائمة على ARM والمخصصة للأجهزة المحمولة.

مشاكل

السرعة والتوافق

استخدمت العديد من تطبيقات USB 3.0 المبكرة على نطاق واسع عائلة وحدات التحكم المضيفة NEC / Renesas μD72020x، [44] والتي من المعروف أنها تتطلب تحديث البرامج الثابتة للعمل بشكل صحيح مع بعض الأجهزة. [45] [46] [47]

أحد العوامل التي تؤثر على سرعة أجهزة تخزين USB (أكثر وضوحًا مع أجهزة USB 3.0، ولكن ملحوظ أيضًا مع أجهزة USB 2.0) هو أن برامج تشغيل بروتوكول نقل التخزين الشامل عبر USB (BOT) أبطأ عمومًا من برامج تشغيل بروتوكول SCSI المرفق عبر USB (UAS[P]). [48] [49] [50] [51]

في بعض اللوحات الأم القديمة (2009-2010) المستندة إلى Ibex Peak ، يتم توصيل شرائح USB 3.0 المدمجة افتراضيًا عبر  مسار PCI Express بسرعة 2.5 GT/s من PCH ، والذي لم يوفر بعد ذلك سرعة PCI Express 2.0 الكاملة (5 GT/s)، لذلك لم يوفر نطاق ترددي كافٍ حتى لمنفذ USB 3.0 واحد. تحتوي الإصدارات المبكرة من هذه اللوحات (مثل Gigabyte Technology P55A-UD4 أو P55A-UD6) على مفتاح يدوي (في BIOS) يمكنه توصيل شريحة USB 3.0 بالمعالج (بدلاً من PCH)، والذي وفر اتصال PCI Express 2.0 بسرعة كاملة حتى في ذلك الوقت، ولكن هذا يعني استخدام عدد أقل من مسارات PCI Express 2.0 لبطاقة الرسومات. ومع ذلك، استخدمت اللوحات الأحدث (مثل Gigabyte P55A-UD7 أو Asus P7P55D-E Premium) تقنية ربط القنوات (في حالة اللوحات التي يوفرها مفتاح PLX PEX8608 أو PEX8613 PCI Express) والتي تجمع بين مسارين PCI Express بسرعة 2.5 GT/s في مسار PCI Express واحد بسرعة 5 GT/s (من بين ميزات أخرى)، وبالتالي الحصول على النطاق الترددي اللازم من PCH. [52] [53] [54]

تداخل الترددات الراديوية

قد تتداخل أجهزة وكابلات USB 3.0 مع الأجهزة اللاسلكية العاملة في نطاق ISM 2.4 جيجاهرتز. وقد يؤدي هذا إلى انخفاض في الإنتاجية أو فقدان كامل للاستجابة مع أجهزة Bluetooth و Wi-Fi . [55] عندما لم يتمكن المصنعون من حل مشكلات التداخل في الوقت المناسب، كان على بعض الأجهزة المحمولة، مثل Vivo Xplay 3S، التوقف عن دعم USB 3.0 قبل شحنها مباشرة. [56] يمكن تطبيق استراتيجيات مختلفة لحل المشكلة، بدءًا من الحلول البسيطة مثل زيادة مسافة أجهزة USB 3.0 من أجهزة Wi-Fi وBluetooth، إلى تطبيق حجب إضافي حول مكونات الكمبيوتر الداخلية. [57]

الموصلات

مقبس USB 3.0 Standard-A (في الأعلى، باللون الأزرق " Pantone 300C")، ومقبس Standard-B (في المنتصف)، ومقبس Micro-B (في الأسفل)

يقبل مقبس USB 3.0 Standard-A إما قابس USB 3.0 Standard-A أو قابس USB 2.0 Standard-A. وعلى العكس من ذلك، من الممكن توصيل قابس USB 3.0 Standard-A بمقبس USB 2.0 Standard-A. وهذا مبدأ من مبادئ التوافق مع الإصدارات السابقة. ويُستخدم القابس Standard-A للتوصيل بمنفذ الكمبيوتر، على جانب المضيف.

يقبل مقبس USB 3.0 Standard-B إما قابس USB 3.0 Standard-B أو قابس USB 2.0 Standard-B. ينطبق التوافق مع الإصدارات السابقة على توصيل قابس USB 2.0 Standard-B بمقبس USB 3.0 Standard-B. ومع ذلك، لا يمكن توصيل قابس USB 3.0 Standard-B بمقبس USB 2.0 Standard-B، وذلك بسبب الموصل الأكبر حجمًا. يتم استخدام قابس Standard-B على جانب الجهاز.

نظرًا لأن منافذ USB 2.0 وUSB 3.0 قد تتواجد معًا على نفس الجهاز وتبدو متشابهة، توصي مواصفات USB 3.0 بأن يكون مقبس USB 3.0 القياسي A مزودًا بمدخل أزرق ( لون Pantone 300C). ينطبق نفس ترميز الألوان على قابس USB 3.0 القياسي A. [13] : القسمان 3.1.1.1 و5.3.1.3 

كما قدم USB 3.0 أيضًا قابس كبل Micro-B جديد، يتكون من قابس كبل USB 1.x/2.0 Micro-B قياسي، مع قابس إضافي بخمسة دبابيس "مكدس" بجانبه. وبهذه الطريقة، يحافظ مقبس مضيف USB 3.0 Micro-B على توافقه مع قابس كبل USB 1.x/2.0 Micro-B، مما يسمح للأجهزة ذات منافذ USB 3.0 Micro-B بالعمل بسرعات USB 2.0 على كبلات USB 2.0 Micro-B. ومع ذلك، ليس من الممكن توصيل قابس USB 3.0 Micro-B بمقبس USB 2.0 Micro-B، بسبب الموصل الأكبر حجمًا.

توصيلات الدبابيس

قابس USB 3.0 Standard-A (أعلى) ومقبس (أسفل)، مع دبابيس مُعلقة

يتمتع الموصل بنفس التكوين المادي للموصل السابق ولكن بخمسة دبابيس إضافية.

تعتبر الدبابيس VBUS وD− وD+ وGND مطلوبة لاتصالات USB 2.0. الدبابيس الخمسة الإضافية لـ USB 3.0 عبارة عن زوجين تفاضليين وأرضي واحد (GND_DRAIN). الزوجان التفاضليان الإضافيان مخصصان لنقل البيانات بسرعة فائقة؛ ويتم استخدامهما للإشارات ذات السرعة الفائقة الكاملة. دبوس GND_DRAIN مخصص لتوصيل سلك التصريف والتحكم في التداخل الكهرومغناطيسي والحفاظ على سلامة الإشارة.

موصلات USB 3.0 [58]
دبوس لون اسم الإشارة وصف
موصل موصل ب
صدَفَة — درع غلاف معدني
1 أحمر في بي يو إس قوة
2 أبيض د- زوج تفاضلي USB 2.0
3 أخضر د+
4 أسود أرضي أرض لعودة الطاقة
5 أزرق معيار A_SSRX− معيار B_SSTX− زوج تفاضلي لجهاز الاستقبال فائق السرعة
6 أصفر معيار A_SSRX+ معيار B_SSTX+
7 — تصريف الأرضي أرض لإرجاع الإشارة
8 أرجواني معيار A_SSTX− معيار SSRX− زوج تفاضلي لجهاز الإرسال فائق السرعة
9 البرتقالي معيار A_SSTX+ معيار SSRX+
يحتوي موصل USB 3.0 Powered-B على دبوسين إضافيين للطاقة والأرضية المزودة للجهاز. [59]
10 — دائرة الموارد المائية الطاقة المقدمة للجهاز (Powered-B فقط)
11 دي جي إن دي أرض لعودة DPWR (Powered-B فقط)

التوافق مع الإصدارات السابقة

USB Micro-B USB 2.0 مقابل USB Micro-B SuperSpeed ​​(USB 3.0)

تم تصميم المقابس والمنافذ من النوع A USB 3.0 وUSB 2.0 (أو أقدم) للتشغيل المتبادل.

إن مقابس USB 3.0 Type-B، مثل تلك الموجودة في الأجهزة الطرفية، أكبر من تلك الموجودة في USB 2.0 (أو الإصدارات الأقدم)، وتقبل كل من قابس USB 3.0 Type-B الأكبر ومقبس USB 2.0 Type-B الأصغر (أو الإصدارات الأقدم). إن مقابس USB 3.0 Type-B أكبر من مقابس USB 2.0 Type-B (أو الإصدارات الأقدم)؛ وبالتالي، لا يمكن إدخال مقابس USB 3.0 Type-B في مقابس USB 2.0 Type-B (أو الإصدارات الأقدم).

تم تصميم المقبس والمنفذ Micro USB 3.0 (Micro-B) في المقام الأول للأجهزة المحمولة الصغيرة مثل الهواتف الذكية والكاميرات الرقمية وأجهزة GPS. المقبس Micro USB 3.0 متوافق مع المقبس Micro USB 2.0.

تم تصميم المقبس الخاص بـ eSATAp ، وهو عبارة عن مزيج من eSATA/USB، لقبول مقابس USB Type-A من USB 2.0 (أو إصدار سابق)، وبالتالي فهو يقبل أيضًا مقابس USB 3.0 Type-A.

يو اس بي 3.1

شعار عبوة [2] SuperSpeed+ USB 10 Gbit/s قديم الطراز

في يناير 2013، أعلنت مجموعة USB عن خطط لتحديث USB 3.0 إلى 10 جيجابت/ثانية (1250 ميجابايت/ثانية). [60] وانتهى الأمر بالمجموعة إلى إنشاء مواصفة USB جديدة، USB 3.1، والتي تم إصدارها في 31 يوليو 2013، [61] لتحل محل معيار USB 3.0. تتولى مواصفة USB 3.1 معدل نقل USB SuperSpeed ​​الحالي لـ USB 3.0 ، والذي يشار إليه الآن باسم USB 3.1 Gen 1 ، وتقدم معدل نقل أسرع يسمى SuperSpeed ​​USB 10  Gbps ، وهو ما يتوافق مع وضع التشغيل USB 3.1 Gen 2 ، [62] مما يجعله على قدم المساواة مع قناة Thunderbolt واحدة من الجيل الأول . يتميز شعار الوضع الجديد بتعليق منمق باسم SUPERSPEED+ ؛ [63] يشير هذا إلى بروتوكول SuperSpeedPlus المحدث . يقلل وضع USB 3.1 Gen 2 أيضًا من تكلفة ترميز الخط إلى 3% فقط عن طريق تغيير مخطط الترميز إلى 128b/132b ، بمعدل بيانات خام يبلغ 1212 ميجابايت/ثانية. [64] أظهر أول تنفيذ لـ USB 3.1 Gen 2 سرعات نقل في العالم الحقيقي تبلغ 7.2 جيجابت/ثانية. [65]

تتضمن مواصفات USB 3.1 مواصفات USB 2.0 مع الحفاظ بشكل كامل على الطبقة المادية المخصصة لها والهندسة المعمارية والبروتوكول بالتوازي. تحدد مواصفات USB 3.1 أوضاع التشغيل التالية:

  • USB 3.1 Gen 1 – تم تسويقه حديثًا باسم SuperSpeed ​​أو SS ، بمعدل إشارة 5 جيجابت/ثانية على مسار واحد باستخدام تشفير 8b/10b (معدل البيانات الخام: 500 ميجابايت/ثانية)؛ يحل محل USB 3.0.
  • USB 3.1 Gen 2 – جديد ، يتم تسويقه باسم SuperSpeed+ أو SS+ ، بمعدل إشارة 10 جيجابت/ثانية على مسار واحد باستخدام تشفير 128b/132b (معدل البيانات الخام: 1212 ميجابايت/ثانية).

إن معدل البيانات الاسمي بالبايتات يمثل تكلفة ترميز البتات. إن معدل بتات الإشارة الفائقة السرعة هو 5 جيجابت/ثانية. ولأن نقل كل بايت يستغرق 10 مرات بت، فإن تكلفة البيانات الخام تبلغ 20%، وبالتالي فإن معدل البايت الخام هو 500 ميجابايت/ثانية، وليس 625. وعلى نحو مماثل، بالنسبة لرابط الجيل الثاني فإن الترميز هو 128b/132b، وبالتالي فإن نقل 16 بايت يستغرق فعليًا 16.5 بايت، أو 3% تكلفة. وبالتالي فإن معدل البايت الخام الجديد هو 128/132 * 10 جيجابت/ثانية = 9.697 جيجابت/ثانية = 1212 ميجابايت/ثانية. في الواقع، فإن أي وضع تشغيل له تكلفة إضافية لإدارة الارتباط والبروتوكول، وبالتالي فإن أفضل معدلات البيانات التي يمكن تحقيقها لوضع التشغيل الجيل الثاني هي أقل من 800 ميجابايت/ثانية تقريبًا لقراءة عمليات النقل المجمعة فقط. [66] [11]

تم إساءة استخدام إعادة تحديد مواصفات USB 3.0 كـ "USB 3.1 Gen 1" من قبل بعض الشركات المصنعة للإعلان عن منتجات بمعدلات إشارة تبلغ 5 جيجابت/ثانية فقط كـ "USB 3.1" من خلال حذف الجيل المحدد. [67]

يو اس بي 3.2

شعار عبوة [2] SuperSpeed+ USB 20 Gbit/s قديم الطراز
شعار منفذ USB 20Gbps

في 25 يوليو 2017، أوضح بيان صحفي من مجموعة USB 3.0 Promoter Group تحديثًا معلقًا لمواصفات USB Type-C ، والذي يحدد مضاعفة عرض النطاق الترددي لكابلات USB-C الحالية. بموجب مواصفات USB 3.2، الصادرة في 22 سبتمبر 2017، [11] ستتمكن كابلات USB-C 3.1 Gen 1 المعتمدة من SuperSpeed ​​الحالية من العمل بسرعة 10 جيجابت/ثانية (ارتفاعًا من 5 جيجابت/ثانية)، وستتمكن كابلات USB-C 3.1 Gen 2 المعتمدة من SuperSpeed+ من العمل بسرعة 20 جيجابت/ثانية (ارتفاعًا من 10 جيجابت/ثانية). الزيادة في عرض النطاق الترددي هي نتيجة للتشغيل متعدد المسارات عبر الأسلاك الحالية المخصصة لقدرات التقليب لموصل USB-C. [68] [69]

يتضمن معيار USB 3.2 مواصفات USB 2.0 مع أربعة أسلاك مخصصة على الطبقة المادية. يشتمل نظام SuperSpeed ​​المحسن على كليهما، ولكن بشكل منفصل - وبالتوازي مع تنفيذ USB 2.0: [70]

  • USB فائق السرعة (يعتمد على هندسة SuperSpeed ​​والبروتوكولات):
    • USB 3.2 Gen 1x1 – تم تسويقه حديثًا باسم SuperSpeed ​​USB 5Gbps (يحل محل SuperSpeed ​​أو SS )، معدل إشارة 5 Gbit/s على مسار واحد باستخدام تشفير 8b/10b (معدل البيانات الخام: 500 ميجابايت/ثانية)؛ يحل محل USB 3.1 Gen 1، أو USB 3.0، على التوالي.
  • SuperSpeedPlus USB (يعتمد على بنية SuperSpeedPlus والبروتوكولات):
    • USB 3.2 Gen 2x1 – تم تسويقه حديثًا باسم SuperSpeed ​​USB 10 Gbps (يحل محل SuperSpeed+ أو SS+ )، [63] معدل إشارة 10 Gbit/s على مسار واحد باستخدام ترميز 128b/132b (معدل البيانات الخام: 1212 ميجابايت/ثانية)؛ يحل محل USB 3.1 Gen 2.
    • USB 3.2 Gen 1x2 – جديد ، معدل إشارة 10 جيجابت/ثانية على مسارين باستخدام تشفير 8b/10b (معدل البيانات الخام: 1000 ميجابايت/ثانية).
    • USB 3.2 Gen 2x2 – جديد ، يتم تسويقه باسم SuperSpeed ​​USB 20 Gbps ، معدل إشارة 20 Gbit/s على مسارين باستخدام تشفير 128b/132b (معدل البيانات الخام: 2424 ميجابايت/ثانية).

كما هو الحال مع الإصدار السابق، تنطبق نفس الاعتبارات حول معدلات التشفير والبيانات الخام. على الرغم من أن كلاً من الجيل 1x2 والجيل 2(x1) يرسلان إشارات بسرعة 10 جيجابت/ثانية، إلا أن الجيل 1x2 يستخدم ترميز الخط 8b/10b الأقدم والأقل كفاءة والذي ينتج عنه معدل بيانات خام أقل مقارنة بالجيل 2(x1)، على الرغم من أن كلاهما يستخدم بروتوكول SuperSpeedPlus الأحدث. [70]

في مايو 2018، أظهرت شركة Synopsys أول وضع تشغيل USB 3.2 Gen 2x2، حيث تم توصيل جهاز كمبيوتر يعمل بنظام Windows بجهاز تخزين، ليصل إلى معدل بيانات متوسط ​​يبلغ 1600 ميجابايت/ثانية لقراءة عمليات الإرسال بالجملة، [71] [72] وهو ما يمثل 66% من إنتاجه الخام.

يتم دعم USB 3.2 مع برامج تشغيل USB الافتراضية لنظام التشغيل Windows 10 وفي نوى Linux 4.18 وما بعده. [71] [72] [73]

في فبراير 2019، قامت USB-IF بتبسيط إرشادات التسويق من خلال استبعاد وضع Gen 1x2 وطلبت من شعارات SuperSpeed ​​trident أن تتضمن أقصى سرعة نقل. [74] [75]

لا يمكن تشغيل المسارين (USB 3.2 Gen 1x2، USB 3.2 Gen 2x2) إلا باستخدام أقمشة USB-C كاملة الميزات. [76]

أوضاع تشغيل مواصفات USB 3.2

الاسم التسويقي الموصى به لـ USB-IF [77] 		الشعار [19] وضع تشغيل مواصفات USB 3.2 [11] أسماء أوضاع التشغيل الأقدم
( النشر الأول ) [78] [79] 		مسار مزدوج الترميز معدل الإشارة الاسمي [11] معدل البيانات الخام [11] معدل الإنتاج الحقيقي المقاس [80] موصلات الدعم [81]
USB فائق السرعة 5 جيجابت في الثانية يو إس بي 3.2 الجيل 1x1 USB 3.0،
USB 3.1 الجيل الأول
( USB 3.0 ) 		لا 8ب/10ب 5 جيجابت/ثانية 0.5 جيجابايت/ثانية ≤ 0.45 جيجابايت/ثانية أ ، ب ، ميكرو-[أ، ب، أ ب] ، ج
USB فائق السرعة 10 جيجابت في الثانية يو اس بي 3.2 الجيل 2x1 USB 3.1 الجيل الثاني
( USB 3.1 ) 		128ب/132ب 10 جيجابت/ثانية 1.2 جيجابايت/ثانية ≤ 0.8 جيجابايت/ثانية
— يو إس بي 3.2 الجيل 1x2 —
( يو اس بي 3.2 ) 		نعم 8ب/10ب 1 جيجابايت/ثانية ≤ 0.70 جيجابايت/ثانية ج
USB فائق السرعة 20 جيجابت في الثانية يو إس بي 3.2 الجيل 2x2 128ب/132ب 20 جيجابت/ثانية 2.4 جيجا بايت/ثانية ≤ 1.6 جيجابايت/ثانية
