طائرة AAI RQ-7 شادو

📅 آخر تحديث: ٣٠ يوليو ٢٠٢٦
✍️ نُشر في: ٣٠ يوليو ٢٠٢٦
📷 يحتوي على 11 صور
الموسوعة الحرة

طائرة AAI RQ-7 Shadow هي طائرة أمريكية بدون طيار (UAV) تستخدمها جيوش الولايات المتحدة الأمريكية ، والجيش الأسترالي ، والجيش السويدي ، والقوات الجوية التركية ، والجيش الإيطالي لأغراض الاستطلاع والمراقبة وتحديد الأهداف وتقييم أضرار المعارك . تُطلق الطائرة من منجنيق هوائي مثبت على مقطورة، ويتم استعادتها باستخدام معدات إيقاف مشابهة لتلك المستخدمة في الطائرات النفاثة على حاملات الطائرات . تقوم كاميرتها الكهروضوئية/ الأشعة تحت الحمراء (EO/IR) المثبتة على محور دوار ، والمثبتة رقميًا، والمبردة بالنيتروجين السائل ، بنقل الفيديو في الوقت الفعلي عبر وصلة بيانات مباشرة من نوع C-band إلى محطة التحكم الأرضية (GCS).

تقوم الكتيبة الثانية، فوج الطيران الثالث عشر التابع للجيش الأمريكي في فورت هواشوكا ، أريزونا ، بتدريب الجنود والمشاة البحرية والمدنيين على تشغيل وصيانة طائرة شادو بدون طيار. ويتم تشغيل طائرة شادو في الجيش الأمريكي على مستوى اللواء . [ 3 ]

تطوير

تُعدّ طائرة RQ-7 Shadow ثمرة بحثٍ متواصلٍ من الجيش الأمريكي عن طائرةٍ مسيّرةٍ فعّالةٍ في ساحة المعركة، وذلك بعد إلغاء مشروع طائرة Alliant RQ-6 Outrider . وقد طوّرت شركة AAI Corporation طائرتها RQ-2 Pioneer ، ثمّ أطلقت Shadow 200، وهي طائرةٌ مسيّرةٌ مماثلةٌ وأكثر تطورًا. في أواخر عام 1999، اختار الجيش طائرة Shadow 200 لتلبية متطلبات الطائرات المسيّرة التكتيكية، وأعاد تسميتها إلى RQ-7. حدّدت متطلبات الجيش طائرةً مسيّرةً تعمل بمحرك بنزينٍ للطائرات، وقادرةً على حمل برج استشعارٍ كهروضوئي/تصويرٍ بالأشعة تحت الحمراء، ويبلغ مداها الأقصى 50 كيلومترًا (31 ميلًا) مع قدرةٍ على التحليق لمدة أربع ساعاتٍ في الموقع. وقد وفّرت طائرة Shadow 200 ضعف هذا المدى على الأقل. كما نصّت المواصفات على أن تكون الطائرة المسيّرة قادرةً على الهبوط في ملعبٍ رياضي. [ 4 ]

تصميم

جندي يقوم بفحوصات ما قبل الطيران على طائرة RQ-7B Shadow في أفغانستان، 2019
محرك وانكل UEL UAV-741 المستخدم في طائرة RQ-7 شادو

نظام الطائرة المسيرة RQ-7 Shadow 200 ذو جناح علوي ومحرك دافع ذي وتر ثابت ، وذيل مزدوج على شكل حرف V مقلوب. تُزود الطائرة بمحرك وانكل AR741-1101 بقوة 38 حصانًا (28 كيلوواط)، من تصميم وتصنيع شركة UAV Engines Ltd في المملكة المتحدة. [ 5 ] [ 6 ] أما الأنظمة الكهربائية الداخلية فتُزود بالطاقة بواسطة مولد كهربائي من نوع GEC / Plessey ، يعمل بجهد 28 فولت ، تيار مستمر ، وقوة 2 كيلوواط. [ 5 ] [ 6 ]

حالياً، الحمولة الأساسية للطائرة هي حمولة POP300 البصرية الإضافية من إنتاج شركة صناعات الطيران الإسرائيلية ، والتي تتكون من كاميرا تعمل بالأشعة تحت الحمراء أمامية ، وكاميرا تلفزيونية نهارية مزودة بمرشح قابل للتحديد للأشعة تحت الحمراء القريبة، ومؤشر ليزر. [ 6 ] [ 7 ] الطائرة مزودة بعجلات هبوط ثلاثية ثابتة . تتم مساعدة الإقلاع بواسطة قاذفة هوائية مثبتة على مقطورة، قادرة على تسريع  الطائرة التي يبلغ وزنها 170 كجم (375 رطلاً) إلى سرعة 70 عقدة (130 كم/ساعة) في مسافة 40 قدماً (12 متراً) . [ 6 ]

تُوجَّه عمليات الهبوط بواسطة نظام هبوط آلي تكتيكي، طوّرته شركة سييرا نيفادا ، ويتألف من رادار أرضي يعمل بموجات دقيقة مليمترية وجهاز إرسال واستقبال محمول على متن الطائرة. [ 6 ] [ 8 ] بمجرد ملامسة الطائرة للأرض، يلتقط خطاف الذيل المثبت عليها سلك إيقاف متصل بأسطوانتي فرامل قرصية، مما يُمكّنها من إيقاف الطائرة في مسافة تقل عن 52 مترًا (170 قدمًا ) . [ 6 ]

تُعدّ هذه الطائرة جزءًا من منظومة أوسع تستخدم حاليًا مركبات هامفي من طراز M1152 لنقل جميع المعدات البرية والجوية. تتألف منظومة شادو 200 من أربع طائرات، تُنقل ثلاث منها بواسطة ناقلة المركبات الجوية (AVT)، بينما تُنقل الرابعة في حاوية تخزين مصممة خصيصًا لتكون بمثابة طائرة احتياطية. كما تقوم ناقلة المركبات الجوية بسحب منصة الإطلاق.

تحتوي مركبة دعم نظام الهبوط الآلي (AVT) ومقطورتها على معدات إضافية لإطلاق الطائرة واستعادتها، مثل نظام الهبوط الآلي التكتيكي. وتُخزَّن معدات صيانة الطائرة في مركبة قسم الصيانة متعددة الوظائف (MSM) ومقطورتها، بالإضافة إلى مركبة دعم قسم الصيانة متعددة الوظائف M1165 ومقطورتها.

تتحكم محطتا تحكم أرضيتان (GCS) مثبتتان على مركبات هامفي، وهما جزء من نظام شادو 200، بالطائرة أثناء تحليقها. تحتوي كل محطة على طرفية بيانات أرضية (GDT) مرتبطة بها، تستقبل الأوامر الصادرة من محطة التحكم الأرضية وتحولها إلى موجات راديوية تستقبلها الطائرة أثناء تحليقها. تستقبل طرفية البيانات الأرضية صور الفيديو من الحمولة، بالإضافة إلى بيانات القياس عن بُعد من الطائرة، وترسل هذه المعلومات إلى محطة التحكم الأرضية. [ 6 ]

تحمل مقطورة، تجرها مركبة الدعم M1165 GCS، وحدة GDT وتحتوي على  مولد تكتيكي هادئ بقدرة 10 كيلوواط لتوفير الطاقة لمحطة التحكم الأرضية المرتبطة بها. يتضمن نظام Shadow 200 أيضًا محطة تحكم أرضية محمولة (PGCS) ووحدة بيانات أرضية محمولة (PGDT)، وهما نسختان مبسطتان من محطة التحكم الأرضية ووحدة البيانات الأرضية مصممتان كنسخة احتياطية لمحطتي التحكم الأرضية. [ 6 ]

يتطلب نظام شادو 200 الميداني 22 جندياً لتشغيله. وتشير نماذج الجيش إلى أن عبء العمل على الطاقم يكون في أعلى مستوياته عند الإقلاع، وثاني أعلى مستوياته عند الهبوط. [ 9 ]

يُمنع تشغيل طائرة الظل في ظروف الطقس السيئة، فهي غير مصممة للطيران عبر المطر، كما أن أجهزة الاستشعار الخاصة بها لا تستطيع الرؤية عبر الغيوم. [ 10 ]

التاريخ التشغيلي

الخدمة في الولايات المتحدة

بحلول يوليو/تموز 2007، سجلت منصة شادو 200 ألف ساعة طيران، أي ضعف رقمها القياسي السابق البالغ 100 ألف ساعة خلال 13 شهرًا. [ 11 ] [ 12 ] ثم تجاوز النظام 300 ألف ساعة طيران في أبريل/نيسان 2008، [ 13 ] وبحلول مايو/أيار 2010، تجاوزت ساعات طيران نظام شادو 500 ألف ساعة. وفي عام 2011، سجلت شادو أكثر من 709 آلاف ساعة طيران. [ 14 ] وقد نفذت منصة شادو أكثر من 37 ألف طلعة جوية لدعم العمليات في العراق وأفغانستان التي نفذتها وحدات الجيش الأمريكي والحرس الوطني. [ 13 ]

في 6 أغسطس 2012، أعلنت شركة AAI أن طائرة Shadow قد حققت 750,000 ساعة طيران خلال أكثر من 173,000 مهمة. [ 15 ] وبحلول نهاية يونيو 2014، سجلت طائرات Shadow بدون طيار أكثر من 900,000 ساعة طيران. [ 16 ]

لم تشارك طائرات "شادو" بدون طيار في حملة أفغانستان 2001-2002، لكنها نفذت مهامًا عملياتية لدعم عملية حرية العراق. وقد أثبتت ظروف التشغيل في العراق صعوبة بالغة على هذه الطائرات، حيث أدى الحر والرمال إلى أعطال في المحركات، مما استدعى بذل جهود مكثفة لإيجاد حلول من خلال تغييرات في تكنولوجيا النظام وإجراءات التشغيل. ومنذ ذلك الحين، حلقت طائرات "شادو" بدون طيار لأكثر من 600 ألف ساعة قتالية دعمًا للحربين في العراق وأفغانستان. [ 17 ]

في عام ٢٠٠٧، بدأ سلاح مشاة البحرية الأمريكية عملية الانتقال من طائرات RQ-2 بايونير إلى طائرات RQ-7 شادو. [ ١٨ ] أكملت الوحدتان VMU-1 و VMU-2 عملية الانتقال من طائرات RQ-2 إلى طائرات RQ-7 وسكان إيجل ، بينما تم تفعيل الوحدتين VMU-3 و VMU-4 كعناصر من طائرات شادو وسكان إيجل. [ ١٩ ] [ ٢٠ ] [ ٢١ ] تم تفعيل الوحدة VMU-3 في ١٢ سبتمبر ٢٠٠٨، وأجرت الوحدة VMU-4 رحلتها الافتتاحية في ٢٨ سبتمبر ٢٠١٠ في يوما، أريزونا. [ ٢١ ] [ ٢٢ ] في أكتوبر ٢٠٠٧، أصبحت الوحدة VMU-1 أول سرب من سلاح مشاة البحرية يخوض معارك في العراق. [ ١٨ ] نشرت الوحدة VMU-2 مفرزة من طائرات شادو في أفغانستان عام ٢٠٠٩، ولحقتها الوحدة VMU-3 في يناير ٢٠١٠. [ ٢٠ ] [ ٢١ ]

قدّمت البحرية أفراداً لأربع فصائل من قوات "شادو" لدعم ألوية الجيش المنتشرة في العراق. عادت الفصيلتان الأوليان من مهمتين استمرتا ستة أشهر في العراق في يناير وفبراير 2008. خضع أفراد البحرية لبرنامج تدريب الجيش في فورت هواشوكا، أريزونا. [ 23 ]

ينفذ الجيش الأمريكي خطةً لإصلاح قدراته في مجال الاستطلاع الجوي، وذلك بإلغاء أسطوله من مروحيات OH-58 كايوا ( التي كانت تُستخدم بين عامي 2015 و2019) واستبدالها بمروحيات هجومية من طراز AH-64 أباتشي، مُقترنةً بطائرات بدون طيار من طراز شادو و MQ-1C غراي إيغل . سيُجنّب استخدام الطائرات بدون طيار في الاستطلاع الجوي طياري الطائرات المأهولة أي خطر مُحتمل. ستتألف ألوية الطيران القتالي المُعاد تشكيلها من كتيبة تضم 24 مروحية أباتشي لمهام الهجوم، وسرب استطلاع مُسلح يضم 24 مروحية أباتشي أخرى، مُقترنةً بثلاث فصائل من طائرات شادو، ليبلغ مجموعها 12 طائرة من طراز RQ-7؛ كما ستضم سرية من طائرات غراي إيغل. يُمكن لهذا التعاون بين طائرات الأباتشي والطائرات بدون طيار تلبية 80% من متطلبات الاستطلاع الجوي. [ 24 ]

في 16 مارس 2015، أُعيد تسمية الكتيبة الأولى، فوج الطيران 501، لتصبح السرب الثالث، فوج الفرسان السادس، لتكون بذلك أولى كتائب الأباتشي العشر التي تُحوّل إلى سرب استطلاع هجومي ثقيل، وذلك بإلغاء مروحية الاستطلاع كايوا وتعيين ثلاث فصائل من طائرات آر كيو-7 شادو بشكل مباشر. كما ستُزوّد ​​كتائب الهجوم بسرية من طائرات إم كيو-1 سي غراي إيغل لكل فرقة. إن نقل طائرات شادو من مستوى فريق القتال اللوائي إلى الكتائب نفسها يُقلّل من خطوط الاتصال، ويُعالج مشكلات المسافة، ويُتيح للمشغلين والطيارين تدريبًا وعملًا مشتركًا أفضل. [ 25 ]

في أوائل يوليو 2014، أرسل الجيش الأمريكي طائرات RQ-7 Shadow إلى بغداد كجزء من الجهود المبذولة لحماية موظفي السفارة من هجمات تنظيم الدولة الإسلامية ، إلى جانب مروحيات أباتشي الهجومية التي يمكنها استخدامها من خلال العمل المشترك المأهول وغير المأهول لتبادل المعلومات وتحديد الأهداف. [ 26 ]

في 29 يوليو 2018، أجرت قوات مشاة البحرية الأمريكية آخر عملية إطلاق لطائرة RQ-7B خلال مناورات ريمباك قبل إخراجها من الخدمة. ومنذ نشرها لأول مرة مع مشاة البحرية في العراق في أكتوبر 2007، جهزت الطائرة أربعة أسراب من الطائرات المسيرة التكتيكية، حيث حلقت حوالي 39000 ساعة خلال 11 عملية انتشار. وقد استُبدلت طائرة شادو بطائرة RQ-21 بلاك جاك ، التي نُشرت لأول مرة في عام 2014. [ 27 ]

في مارس 2019، اختار الجيش الأمريكي شركتي مارتن يو إيه في وإيه إيه آي كوربوريشن لتزويد الفصائل بأنظمة طائرات بدون طيار لتجربتها كبديل محتمل لطائرة شادو التكتيكية بدون طيار. ويسعى الجيش إلى تحسين خصائص الصوت والقدرة على العمل بشكل مستقل عن المدرج مقارنةً بطائرة شادو القديمة، [ 28 ] بالإضافة إلى تقليل متطلبات المعدات. بعد فترة وجيزة من اختيار الفرق الأولى، تم اختيار شركتي إل 3 هاريس تكنولوجيز وأركتوروس-يو إيه في (التي أصبحت لاحقًا جزءًا من شركة أيروفايرونمنت ) لتقديم عروضها. [ 29 ] استُخدمت الطائرات الأربع لتقييم المتطلبات ودراسة القدرات الجديدة، وفي أغسطس 2021، قرر الجيش المضي قدمًا في منافسة على نظام الطائرات التكتيكية المستقبلية بدون طيار (FTUAS)؛ وكان من المقرر اتخاذ قرار بشأن نشرها في عام 2025. [ 30 ] اختار الجيش طائرة أيروفايرونمنت جامب 20 في أغسطس 2022. وستحدد عملية الشراء متطلبات المرحلة الثانية من البرنامج، والتي ستعتمد على عملية شراء تنافسية منفصلة. [ 31 ] [ 32 ] على الرغم من أن الجيش كان يخطط بالفعل لاستبدال طائرات شادو في فرق القتال التابعة للألوية، فقد كان من المخطط في البداية أن تستمر ألوية الطيران القتالي ووحدات القوات الخاصة في استخدامها حتى منتصف ثلاثينيات القرن الحالي، [ 33 ] إلا أن الجيش كشف في فبراير 2024 أنه قرر استبدال أسطول شادو بالكامل كجزء من عملية تحديث شاملة لأصوله الجوية. [ 34 ] [ 35 ] قرر الجيش الأمريكي عدم مواصلة تطوير طائرات FTUAS في مايو 2025 بعد أن تبين له أن الطائرات قيد التطوير لا تلبي احتياجاته. [ 36 ]

خدمة مع رومانيا

دخلت أولى طائرات شادو 600 بدون طيار الخدمة في القوات الجوية الرومانية عام 1998، وبحلول عام 2007، كان تسع طائرات منها في الخدمة. استُخدمت هذه الطائرات خلال الانتشار الروماني في العراق بدءًا من عام 2003. [ 37 ] حلّقت هذه الطائرات في مهام استخبارات الصور كجزء من المديرية العامة للاستخبارات الدفاعية لدعم الفرقة متعددة الجنسيات الوسطى الجنوبية . [ 38 ] [ 39 ] تحطمت ثلاث طائرات بدون طيار خلال هذا الانتشار. [ 40 ]

المتغيرات

RQ-7A شادو

كانت طائرة RQ-7A النسخة الأولية من طائرة Shadow 200 بدون طيار، التي طورتها شركة AAI. سُلمت أولى أنظمة الإنتاج الأولي منخفضة المعدل إلى الجيش الأمريكي عام 2002، بينما سُلمت أولى أنظمة الإنتاج الكاملة في سبتمبر 2003. [ 4 ] بلغ طول طائرة RQ-7A 3.40 مترًا ( 11 قدمًا وبوصتين ) ، وعرض جناحيها 3.89 مترًا ( 12 قدمًا و9 بوصات)، مع وزن إقلاع أقصى يبلغ 148 كيلوغرامًا (327 رطلًا) . [ 4 ] تراوحت مدة تحليق الطائرة بين 4 و5.5 ساعات، حسب المهمة. كما زُودت طائرة الطراز "A" بمحرك AR741-1100 الذي يعمل إما ببنزين السيارات ذي رقم أوكتان 87 أو بوقود الطائرات 100LL . [ 6 ] كما تميز طراز "A" بحمولة POP200 من شركة IAI. [ 6 ] [ 7 ]

RQ-7B شادو

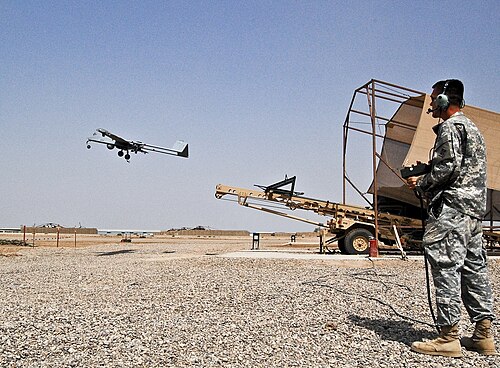

يغادر الصاروخ RQ-7B منصة الإطلاق.

تحوّل إنتاج طائرات شادو إلى طراز RQ-7B المُحسّن بشكل عام في صيف عام 2004. يتميز طراز RQ-7B بأجنحة جديدة زاد طولها إلى 4.3 متر (14 قدمًا ) . لا تقتصر مزايا هذه الأجنحة الجديدة على تحسين كفاءتها الديناميكية الهوائية فحسب، بل إنها مزودة بنظام "التزويد بالوقود" لزيادة سعة تخزين الوقود إلى 44 لترًا، مما يُتيح لها التحليق لمدة تصل إلى 6 ساعات. [ 6 ] كما زادت قدرة الحمولة إلى 45 كيلوغرامًا (99 رطلاً) . [ 4 ]

بعد ورود تقارير من العراق تفيد بتعطل المحركات، دعا مدير مشروع الطائرات المسيّرة التابع للجيش الأمريكي عام ٢٠٠٥ إلى استخدام وقود الطائرات ١٠٠LL بدلاً من البنزين التقليدي ذي الأوكتان ٨٧. وقد شهدت أنظمة إلكترونيات الطيران تحسينات عامة، وصُمم الجناح الجديد لاستيعاب حزمة ترحيل اتصالات، مما يسمح للطائرة بالعمل كمحطة ترحيل. وهذا يُمكّن القادة، بل وحتى مشغلي الطائرات أنفسهم، من التواصل لاسلكياً مع القوات على الأرض في مواقع كانت ستكون لولا ذلك خارج نطاق التغطية اللاسلكية.

يمكن لطائرة شادو أن تعمل على مسافة تصل إلى 125 كم (78 ميلاً) من مركز عملياتها التكتيكية التابع للواء، وأن تتعرف على المركبات التكتيكية على ارتفاع يصل إلى 8000 قدم (2400 متر) فوق سطح الأرض بمدى مائل يزيد عن 3.5 كم (2.2 ميل) . [ 41 ]

تشمل التحسينات التدريجية الأخرى للنظام استبدال محرك AR741-1100 بمحرك AR741-1101، مما يزيد من موثوقيته من خلال استخدام شمعتي إشعال، بالإضافة إلى حصر الوقود في 100LL. كما تم استبدال حمولة POP200 القديمة بنظام POP300 الأحدث. [ 6 ] في فبراير 2010، بدأت شركة AAI برنامجًا لتحديث أسطولها بهدف تحسين نظام Shadow. تشمل هذه التحسينات تركيب أسلاك التوصيل وتحديثات البرامج لحمولة POP300D من IAI، والتي تتضمن مُحدِّدًا لتوجيه القنابل الموجهة بالليزر. [ 42 ]

ستشمل التحسينات الأخرى في البرنامج محركًا ونظام وقود إلكترونيين لحقن الوقود، ليحلا محل محرك المكربن ​​في طائرة AR741-1101. أما أبرز تحسين في النظام فسيكون جناحًا أعرض يبلغ طوله 6.1 متر (20 قدمًا) ، مصممًا لزيادة سعة الوقود والسماح بمدى طيران يصل إلى تسع ساعات تقريبًا. كما ستتضمن الأجنحة الجديدة نقاط تعليق للذخائر الخارجية. [ 42 ]

يجري برنامج مشترك بين الجيش ومشاة البحرية اختبار أنظمة التشويش على العبوات الناسفة على متن طائرة شادو في قاعدة يوما الجوية التابعة لمشاة البحرية . كما يهدف جهد مشترك آخر إلى رصد منطقة أرضية مساحتها 4 كم × 4 كم (2.5 ميل × 2.5 ميل) من ارتفاع 3650 مترًا (12000 قدم). [ 43 ]

يقترح الجيش الآن استخدام طائرة Shadow 152A المطورة، والتي تتضمن برنامجًا لموجات الراديو للجندي، يسمح لكل من مركز القيادة والجنود برؤية الصور التي تعرضها الطائرة بدون طيار، طالما أنهم يستخدمون نفس التردد. كما يزيد هذا البرنامج من مدى ونطاق الاتصال. [ 44 ]

كانت الاختبارات الأولية لنظام التحكم عن بُعد (TCDL) التي أُجريت في ميدان دوجواي للتجارب ناجحة، مما أدى إلى تحديد تاريخ بدء تشغيل النظام في مايو 2010. [ 4 ] في مارس 2015، تم تجهيز أول وحدة من طائرات شادو بالنسخة المطورة RQ-7BV2. تشمل القدرات الجديدة لـ BV2 نظام التحكم عن بُعد (TCDL)، وتشفير الفيديو وروابط بيانات التحكم، وبرمجيات تسمح بالتوافق التشغيلي بين منصات الطائرات بدون طيار الأخرى، ودمج محطة تحكم مشتركة وطرفية تحكم لجميع منصات الطائرات بدون طيار التابعة للجيش، ومحرك حقن وقود إلكتروني، وزيادة مدة الطيران إلى تسع ساعات بفضل زيادة طول جناحيها إلى 6.1 متر (20 قدمًا) ، [ 45 ] [ 46 ] مع زيادة الوزن إلى 204 كيلوغرامات (450 رطلًا) . [ 47 ] يجري تحديث أنظمة شادو بمعدل 2-3 أنظمة شهريًا، ومن المخطط أن تصبح جميع طائرات شادو التابعة للجيش من طراز BV2 بحلول عام 2019. [ 48 ]

في عام 2020، قدم الجيش طائرة شادو بلوك 3. يسمح هذا التصميم للطائرة بالتحليق في ظروف ممطرة تصل سرعتها إلى 5 سم (بوصتين) في الساعة، أي بزيادة أربعة أضعاف عن الإصدارات السابقة، وهي مزودة بكاميرا L3 Wescam MX-10 EO/IR ذات قدرة محسّنة على جمع الصور، ونظام راديو تكتيكي مشترك لتمكين إعادة توجيه الاتصالات، وتستخدم محركًا أكثر موثوقية وقوة مع ضوضاء أقل. [ 49 ]

الظل المسلح

في 19 أبريل 2010، أصدر الجيش "طلبًا للمصادر" من مقاولي الدفاع لتوريد ذخيرة لنظام شادو، مع تحديد موعد نهائي لتقديم المقترحات في موعد أقصاه 10 مايو 2010. [ 50 ] على الرغم من عدم اختيار ذخيرة محددة حتى الآن، إلا أن بعض الذخائر المحتملة تشمل قنبلة رايثيون بايروس ، وقذيفة هاون موجهة من جنرال دايناميكس عيار 81  ملم بوزن 4.5  كجم (10 أرطال) [ 51 ] [ 52 ] [ 53 ] يتم إسقاطها جوًا، بالإضافة إلى نظام كويك ميدز لتوصيل الإمدادات الطبية إلى القوات النائية والعالقة.

أبطأ الجيش لاحقًا وتيرة العمل، ثم تولى سلاح مشاة البحرية زمام المبادرة في تسليح طائرة RQ-7 شادو. أجرت شركة رايثيون اختبارات طيران ناجحة باستخدام الذخيرة التكتيكية الصغيرة ، [ 54 ] واختبرت شركة لوكهيد مارتن سلاح شادو هوك الانزلاقي من طائرة RQ-7. [ 55 ] في 1 نوفمبر 2012، نجحت شركة جنرال دايناميكس في عرض  هاونها الموجه عيار 81 ملم الذي يُسقط من الجو، حيث أصابت ثلاث عمليات إطلاق على ارتفاع 2100 متر (7000 قدم) أهدافها ضمن نطاق سبعة أمتار من شبكة الهدف. [ 56 ]

اعتبارًا من أغسطس 2011، حصل سلاح مشاة البحرية الأمريكية على موافقة رسمية لإجراء تجارب على طائرات RQ-7 المسلحة، ويشترط على شركة AAI اختيار ذخيرة دقيقة جاهزة للنشر. [ 57 ] مُنحت AAI مبلغ 10 ملايين دولار لهذا الغرض في ديسمبر 2011، وتدّعي أن سلاحًا كهذا قد تم استخدامه بالفعل في طائرات Shadow. [ 58 ] [ 59 ] في عام 2014، أطلقت شركة Textron سلاح Fury الدقيق من طائرة Shadow 200. [ 60 ]

بحلول مايو 2015، نفد تمويل سلاح مشاة البحرية لتسليح طائرة RQ-7، ولم يُبدِ الجيش اهتمامًا يُذكر بمواصلة هذا الجهد. ويتمثل موقف الجيش في أن القدرة الأساسية لطائرة شادو هي المراقبة المستمرة، في حين توجد طرق أخرى عديدة لإسقاط القنابل على الأهداف، وإضافة هذه الميزة إلى طائرة شادو من شأنه أن يزيد وزنها ويقلل من قدرتها على التحليق. [ 61 ]

حارس الليل

شادو إم 2

حلّقت نسخة تجريبية تُدعى STTB في صيف عام 2011. وتعمل شركة AAI على تطوير نسخة أكبر تُسمى M2 بجناح مُدمج، مزودة بمحرك Lycoming ثلاثي الأسطوانات بقوة 60 حصانًا (45 كيلوواط) يعمل بالوقود الثقيل، [ 62 ] [ 63 ] وبدأت اختبارات الطيران في أغسطس 2012. [ 64 ] تتميز طائرة Shadow M2 بهيكل مُدمج مُطابق يقلل من مقاومة الهواء، وجناحين بطول 7.6 متر (25 قدمًا) ، ووزن أثقل بمقدار 54 كيلوغرامًا (120 رطلًا) . ويمكنها الطيران لمدة 16 ساعة على ارتفاعات تتراوح بين 5500 و6100 متر (18000-20000 قدم) . وتُضاهي قدرتها على التحمل وارتفاع تحليقها طائرات المجموعة الرابعة بدون طيار مثل MQ-1 Predator ، لذا تُسوّق الشركة طائرة M2 كبديل اقتصادي للطائرات الأكبر حجمًا بدون طيار. [ 65 ] [ 66 ] [ 67 ]

تتمتع هذه الطائرة بقدرة حمولة أكبر لحمل رادار الفتحة التركيبية (SAR)، وأنظمة المراقبة واسعة النطاق، والملاحة، والاستخبارات الإشارية ، وحزم الحرب الإلكترونية . كما أنها قادرة على التحكم بها خارج نطاق الرؤية المباشرة عبر وصلة اتصالات عبر الأقمار الصناعية. ورغم أن طائرة M2 تستخدم نفس المكونات الداخلية لطائرة RQ-7B Shadow 200، وتتوافق مع معدات الدعم والبنية التحتية الأرضية الحالية، إلا أن وزنها الأكبر يستلزم إجراء تعديلات على منصة الإطلاق الحالية. [ 65 ] [ 66 ] [ 67 ] تستخدم طائرة Shadow M2 ما بين 80 و85% من مكونات طائرة Shadow V2، مع إضافة 45 كيلوغرامًا (100 رطل) من القدرة، ليصل إجمالي وزن هيكل الطائرة إلى 330 كيلوغرامًا (720 رطلًا) . [ 68 ]

في يونيو 2017، كشفت شركة تكسترون عن طائرة نايت واردن تي يو إيه إس كنموذج جاهز للإنتاج من طائرة شادو إم 2 قيد التطوير، وجاء تغيير الاسم نتيجةً لتحسينات وتطويرات كبيرة أُدخلت على النظام، مثل زيادة المرونة والقدرة القتالية، وميزات الاتصالات عبر الأقمار الصناعية، وتحسين أنظمة القيادة والتحكم. يبلغ مدى الطائرة 1100 كيلومتر (680 ميلًا) ، وسرعتها القصوى 90 عقدة (100 ميل في الساعة؛ 170 كيلومترًا في الساعة) ، وقدرتها على التحليق لمدة 15 ساعة، ويمكنها الطيران على ارتفاع 16000 قدم (4900 متر) ، ويبلغ أقصى وزن لها عند الإقلاع 750 رطلًا (340 كيلوغرامًا)، مع حجرة حمولة مزدوجة بسعة 130 رطلًا (59 كيلوغرامًا) . [ 69 ] [ 70 ]

شادو 600

طائرة بدون طيار من طراز شادو 600

قامت شركة AAI أيضًا ببناء نسخة مُكبّرة من طائرة بايونير تُعرف باسم "شادو 600". وهي تُشبه بايونير أيضًا، باستثناء أن الألواح الخارجية للأجنحة مُنحنية للخلف بشكل مميز، كما أنها مزودة بمحرك وانكل أقوى، وهو محرك UAV EL 801، بقوة 52 حصانًا (39 كيلوواط) . [ 71 ] ويوجد عدد من طائرات شادو 600 في الخدمة في عدة دول، بما في ذلك رومانيا. [ 72 ]

SR/C Shadow

تعتزم شركة AAI، بالتعاون مع شركة Bell Helicopter الشقيقة لشركة Textron ، تعديل طائرتين من طراز Shadow بتزويدهما بدوار Carter للإقلاع والهبوط العمودي ، مما يلغي الحاجة إلى أنظمة الاستعادة والإطلاق الهوائي، مع زيادة الحمولة والقدرة على التحمل. [ 73 ] [ 74 ] اعتبارًا من أغسطس 2011ومن المتوقع أن تحلق في عام 2012. [ 75 ]كان من المتوقع أيضًا أن تستخدم شركة AAI تقنية SR/C لطائرة Shadow Knight، وهي طائرة مراقبة ذات دوارات تعمل بمحركات ثنائية المراوح لبرنامج MRMUAS التابع للبحرية الأمريكية؛ [ 76 ] [ 77 ] ومع ذلك، تم إلغاء برنامج MRMUAS في عام 2012. [ 78 ]

المشغلون

المشغلون الحاليون

 أستراليا
  • الجيش الأسترالي : اشترت الحكومة الأسترالية 18 طائرة واستبدلت طائرات سكان إيجل، [ 79 ] وبدأت في استخدامها في أفغانستان في مايو 2012. [ 80 ]
 إيطاليا
 السويد
  • الجيش السويدي : تم تسليم 8 طائرات (نظامان) في أوائل عام 2011. ثم قامت شركة ساب بتعديل هذه الأنظمة لتكون أكثر ملاءمة للاستخدام السويدي، وأطلقت عليها اسم UAV03 Örnen. ومن المقرر استبدالها. [ 82 ]
 ديك رومى
 الولايات المتحدة

المشغلون السابقون

 الولايات المتحدة
 رومانيا
  • القوات الجوية الرومانية : اشترت القوات الجوية الرومانية 11 طائرة مسيرة من طراز شادو 600، [ 72 ] وقد تم الحصول على أول ست طائرات مسيرة في عام 1998. تحطمت واحدة منها في البلاد وثلاث في العراق. [ 40 ]

الحوادث والوقائع

في 15 أغسطس/آب 2011، اصطدمت طائرة شحن من طراز C-130 تابعة لسلاح الجو الأمريكي بطائرة استطلاع من طراز RQ-7 أثناء اقترابها من قاعدة شارانا الأمامية في ولاية باكتيكا بأفغانستان. هبطت طائرة C-130 اضطرارياً، ما أدى إلى تضرر محركين وجناح واحد، بينما دُمرت طائرة الاستطلاع RQ-7 بالكامل. [ 87 ] تسبب الاصطدام في إيقاف طائرة الشحن عن الخدمة لعدة أشهر لإصلاحها، بينما لم يتم العثور على حطام طائرة الاستطلاع RQ-7.

في 3 أبريل 2014، تحطمت طائرة مسيرة من طراز RQ-7 تابعة للحرس الوطني لجيش ولاية بنسلفانيا، كانت تشارك في تدريبات في فورت إنديانتاون غاب، بالقرب من مدرسة ابتدائية في بنسلفانيا، ثم اصطدمت بها سيارة مدنية مما أدى إلى تدميرها. ولم ترد أنباء عن وقوع إصابات. [ 88 ]

في 10 يوليو 2019، تحطمت طائرة من طراز RQ-7 تابعة للجيش الأمريكي، والتي تشغلها فرقة المشاة 25، في جبال واياناي بالقرب من ثكنات سكوفيلد في هاواي. [ 89 ]

في 17 يوليو/تموز 2019، فقدت طائرة مسيرة من طراز RQ-7 تابعة للحرس الوطني لولاية ويسكونسن اتصالها بمشغلها في قاعدة فولك الجوية أثناء تدريب عسكري. وسقطت الطائرة المسيرة بين الأشجار جنوب الطريق السريع 90/94 بين أوكديل وكامب دوغلاس. ولم يُبلغ عن وقوع إصابات أو أضرار. وتعرضت الطائرة المسيرة لأضرار جسيمة. [ 90 ]

المواصفات (عائلة 200)

الخصائص العامة

  • السعة: 45 كجم (99 رطلاً) (RQ-7B)
  • الطول: 11  قدم 2  بوصة (3.41  متر)
  • طول الجناح: 14  قدمًا  (3.87  مترًا)
  • الطول: 3  أقدام و4  بوصات (1.0  متر)
  • شكل الجناح : NACA 4415 [ 91 ]
  • الوزن فارغاً: 186  رطلاً (77  كجم)
  • الوزن الإجمالي: 375  رطل (170  كجم)
  • محطة توليد الطاقة: محرك وانكل للطائرات بدون طيار 741 يستخدم فقط مع زيت سيلكولين الاصطناعي ، 38 حصان (28.5 كيلو واط)

أداء

  • السرعة القصوى: 130  ميل في الساعة (200  كم/ساعة، 110  عقدة)
  • سرعة الطيران: 81  ميلاً في الساعة (130  كم/ساعة، 70  عقدة)
  • المدى: 68  ميل (109.5  كم، 59  نمي)
  • القدرة على التحمل: 6 ساعات / 9 ساعات قدرة تحمل متزايدة (تصل إلى 4 ساعات على مدى يصل إلى 50 كم من موقع الإطلاق والاستعادة)
  • سقف الخدمة: 15000  قدم (4600  متر) ELOS (خط الرؤية الإلكتروني)

ملاحظة: عند تجهيزها بأجنحة IE (زيادة القدرة على التحمل)، وحزمة CRP (حزمة ترحيل الاتصالات) ومحرك 1102، يزداد وقت التحمل إلى 9 ساعات، ويزداد طول الجناح إلى حوالي 22 قدمًا (6.7 متر) ، ويبلغ سقف الخدمة 5500 متر (18000 قدم) (فقط بتصريح).
