رادار الفتحة التركيبية

يُعدّ تحويل فورييه السريع (FFT) ، أو ما يُعرف أيضًا باسم مخطط الفترة أو المرشح المطابق ، أحد هذه الأساليب، ويُستخدم في معظم خوارزميات تقدير الطيف. وهناك العديد من الخوارزميات السريعة لحساب تحويل فورييه المنفصل متعدد الأبعاد . وتُعتبر خوارزمية جبر المصفوفات باستخدام نواة كرونكر الحسابية ^{[ 22 ]} خوارزمية شائعة تُستخدم كنوع جديد من خوارزميات FFT لمعالجة البيانات في أنظمة الرادار ذي الفتحة التركيبية (SAR) متعددة الأبعاد. وتعتمد هذه الخوارزمية على دراسة الخصائص النظرية لمجموعات فهرسة بيانات الإدخال/الإخراج ومجموعات التباديل.

يُستخدم فرع من الجبر الخطي متعدد الأبعاد المحدود لتحديد أوجه التشابه والاختلاف بين مختلف متغيرات خوارزمية تحويل فورييه السريع (FFT) ولإنشاء متغيرات جديدة. تُعبَّر كل عملية حسابية لتحويل فورييه المنفصل متعدد الأبعاد (DFT) في شكل مصفوفة. بدورها، تُحلَّل مصفوفة DFT متعددة الأبعاد إلى مجموعة من العوامل، تُسمى العناصر الوظيفية الأولية، والتي يرتبط كل منها على حدة بتصميم حاسوبي برمجي/مادي أساسي. ^{[ 7 ]}

يُعدّ تطبيق تحويل فورييه السريع (FFT) في جوهره تجسيدًا لرسم الإطار الرياضي من خلال توليد المتغيرات وتنفيذ عمليات المصفوفات. قد يختلف أداء هذا التطبيق من جهاز لآخر، والهدف هو تحديد الجهاز الذي يُحقق عليه أفضل أداء. ^{[ 23 ]}

تُعدّ طريقة كابون الطيفية ، والتي تُسمى أيضًا طريقة الحد الأدنى للتباين، تقنية لمعالجة المصفوفات متعددة الأبعاد. ^{[ 26 ]} وهي طريقة غير بارامترية تعتمد على التغاير، وتستخدم نهج بنك المرشحات المتطابقة التكيفي، وتتبع خطوتين رئيسيتين:

1. تمرير البيانات عبر مرشح تمرير نطاق ثنائي الأبعاد بترددات مركزية متغيرة (${\displaystyle \أوميغا _{1},\أوميغا _{2}}$).
2. تقدير القدرة عند (${\displaystyle \أوميغا _{1},\أوميغا _{2}}$) للجميع${\displaystyle \omega _{1}\in [0,2\pi ),\omega _{2}\in [0,2\pi )}$البيانات ذات الأهمية من البيانات المفلترة.

تم تصميم مرشح تمرير النطاق التكيفي من نوع كابون لتقليل طاقة خرج المرشح، بالإضافة إلى تمرير الترددات (${\displaystyle \أوميغا _{1},\أوميغا _{2}}$) دون أي تخفيف، أي لتلبية، لكل (${\displaystyle \أوميغا _{1},\أوميغا _{2}}$)

${\displaystyle \min _{h}h_{\omega _{1},\omega _{2}}^{*}Rh_{\omega _{1},\omega _{2}}}$رهناً بـ${\displaystyle h_{\omega _{1},\omega _{2}}^{*}a_{\omega _{1},\omega _{2}}=1,}$

حيث R هي مصفوفة التغاير ،${\displaystyle h_{\أوميغا _{1},\أوميغا _{2}}^{*}}$هو المرافق المعقد لاستجابة النبضة لمرشح FIR،${\displaystyle a_{\أوميغا _{1},\أوميغا _{2}}}$هو متجه فورييه ثنائي الأبعاد، المعرّف على النحو التالي:${\displaystyle a_{\omega _{1},\omega _{2}}\triangleq a_{\omega _{1}}\otimes a_{\omega _{2}}}$،${\displaystyle \otimes }$يشير إلى منتج كرونكر. ^{[ 26 ]}

لذلك، يمرر هذا النظام موجة جيبية ثنائية الأبعاد بتردد معين دون تشويه، مع تقليل تباين ضوضاء الصورة الناتجة إلى أدنى حد. والهدف من ذلك هو حساب التقدير الطيفي بكفاءة. ^{[ 26 ]}

يُعطى التقدير الطيفي على النحو التالي

${\displaystyle S_{\omega _{1},\omega _{2}}={\frac {1}{a_{\omega _{1},\omega _{2}}^{*}R^{-1}a_{\omega _{1},\omega _{2}}}},}$

حيث R هي مصفوفة التغاير، و${\displaystyle a_{\omega _{1},\omega _{2}}^{*}}$هي منقولة متجه فورييه ثنائية الأبعاد ذات المرافق المركب. يستغرق حساب هذه المعادلة على جميع الترددات وقتًا طويلاً. يُلاحظ أن مُقدِّر كابون الأمامي-الخلفي يُعطي تقديرًا أفضل من طريقة كابون الكلاسيكية الأمامية فقط. والسبب الرئيسي وراء ذلك هو أنه بينما يستخدم مُقدِّر كابون الأمامي-الخلفي متجهي البيانات الأمامية والخلفية معًا للحصول على تقدير مصفوفة التغاير، فإن مُقدِّر كابون الأمامي فقط يستخدم متجهي البيانات الأمامية فقط لتقدير مصفوفة التغاير. ^{[ 26 ]}

تُعد طريقة APES (تقدير السعة والطور) أيضًا طريقة بنك المرشحات المتطابقة، والتي تفترض أن بيانات تاريخ الطور هي مجموع موجات جيبية ثنائية الأبعاد في الضوضاء.

يحتوي مقدر الطيف APES على تفسير ترشيح من خطوتين:

1. تمرير البيانات عبر مجموعة من مرشحات تمرير النطاق FIR ذات تردد مركزي متغير${\displaystyle \omega }$.
2. الحصول على تقدير الطيف لـ${\displaystyle \omega \in [0,2\pi )}$من البيانات المفلترة. ^{[ 28 ]}

تجريبياً، تُنتج طريقة APES قممًا طيفية أوسع من طريقة كابون، ولكنها تُقدم تقديرات طيفية أكثر دقة للسعة في بيانات الرادار ذي الفتحة التركيبية (SAR). ^{[ 29 ]} في طريقة كابون، على الرغم من أن القمم الطيفية أضيق من تلك الخاصة بطريقة APES، إلا أن الفصوص الجانبية أعلى. ونتيجة لذلك، يُتوقع أن يكون تقدير السعة أقل دقة في طريقة كابون مقارنةً بطريقة APES. تتطلب طريقة APES حسابات أكثر بنحو 1.5 مرة من طريقة كابون. ^{[ 30 ]}

تتميز طريقة SAMV بقدرتها على تحقيق دقة أعلى من بعض الطرق البارامترية الراسخة، مثل MUSIC ، وخاصة مع الإشارات المترابطة بشكل كبير.

إن التعقيد الحسابي لطريقة SAMV أعلى بسبب إجراءها التكراري.

تفصل طريقة تحليل الفضاء الجزئي هذه المتجهات الذاتية لمصفوفة التغاير الذاتي إلى تلك التي تتوافق مع الإشارات وتلك التي تتوافق مع التشويش. ^{[ 7 ]} سعة الصورة عند نقطة (${\displaystyle \omega _{x},\omega _{y}}$) يُعطى بواسطة:

${\displaystyle {\hat {\phi }}_{EV}\left(\omega _{x},\omega _{y}\right)={\frac {1}{W^{\mathsf {H}}\left(\omega _{x},\omega _{y}\right)\left(\sum _{\text{clutter}}{\frac {1}{\lambda _{i}}}{\underline {v_{i}}}\,{\underline {v_{i}}}^{\mathsf {H}}\right)W\left(\omega _{x},\omega _{y}\right)}}}$

أين${\displaystyle {\hat {\phi }}_{EV}}$هي سعة الصورة عند نقطة ما${\displaystyle \left(\omega _{x},\omega _{y}\right)}$،${\displaystyle {\underline {v_{i}}}}$هي مصفوفة التماسك و${\displaystyle {\underline {v_{i}}}^{\mathsf {H}}}$هي المصفوفة الهرميتية لمصفوفة التماسك،${\displaystyle {\frac {1}{\lambda _{i}}}}$هو معكوس القيم الذاتية للفضاء الفرعي للفوضى،${\displaystyle W\left(\omega _{x},\omega _{y}\right)}$تُعرَّف المتجهات على النحو التالي ^{[ 7 ]}

${\displaystyle W\left(\omega _{x},\omega _{y}\right)=\left[1\exp \left(-j\omega _{x}\right)\ldots \exp \left(-j(M-1)\omega _{x}\right)\right]\otimes \left[1\exp \left(-j\omega _{y}\right)\ldots \exp \left(-j(M-1)\omega _{y}\right)\right]}$

حيث يرمز ⊗ إلى حاصل ضرب كرونكر للمتجهين.

يكشف برنامج MUSIC عن الترددات في الإشارة من خلال إجراء تحليل القيم الذاتية على مصفوفة التغاير لمتجه بيانات العينات المُستخرجة من عينات الإشارة المُستقبلة. عندما تكون جميع المتجهات الذاتية مُضمنة في فضاء التشويش (رتبة النموذج = 0)، تُصبح طريقة EV مُطابقة لطريقة كابون. لذا، يُعد تحديد رتبة النموذج أمرًا بالغ الأهمية لعمل طريقة EV. تُحدد القيمة الذاتية للمصفوفة R ما إذا كان متجهها الذاتي المُقابل يُطابق فضاء التشويش أو فضاء الإشارة. ^{[ 7 ]}

تُعتبر طريقة MUSIC ضعيفة الأداء في تطبيقات SAR. تستخدم هذه الطريقة قيمة ثابتة بدلاً من فضاء التشويش الفرعي. ^{[ 7 ]}

في هذه الطريقة، يُساوى المقام بالصفر عندما تتوافق إشارة جيبية تُقابل نقطةً ما في صورة الرادار ذي الفتحة التركيبية مع أحد متجهات الفضاء الفرعي للإشارة، وهو ذروة تقدير الصورة. وبالتالي، لا تُمثل هذه الطريقة بدقة شدة التشتت عند كل نقطة، بل تُظهر نقاطًا مُحددة في الصورة. ^{[ 7 ] [ 32 ]}

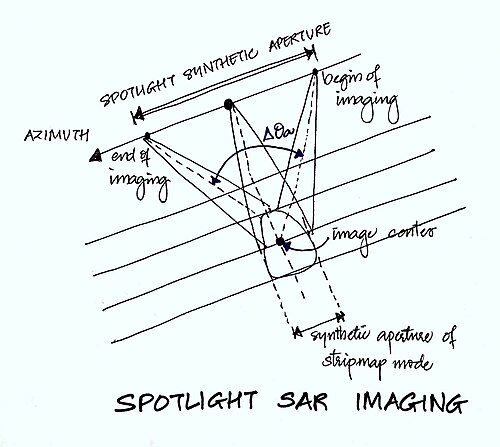

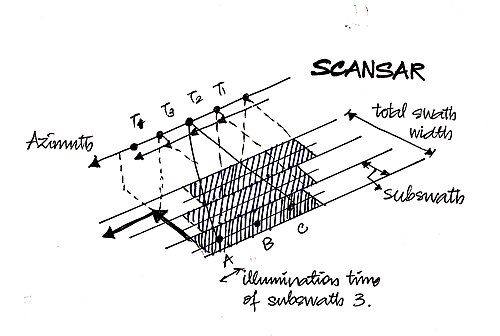

• وهو ثابت بالنسبة لنمط التصوير : مما يعني أنه يستخدم نفس الخوارزمية بغض النظر عن نمط التصوير المستخدم، بينما تتطلب طرق مجال التردد تغييرات تعتمد على النمط والهندسة. ^{[ 33 ]}
• يحدث التداخل السمتي الغامض عادةً عندما تتجاوز الترددات متطلبات أخذ العينات المكانية لنيكوست. أما التداخل غير الغامض فيحدث في الأشكال الهندسية المائلة حيث لا يتجاوز عرض نطاق الإشارة حدود أخذ العينات، ولكنه يخضع لـ "الالتفاف الطيفي". لا تتأثر خوارزمية الإسقاط العكسي بأي من هذه التأثيرات. ^{[ 33 ]}
• يُطابق هذا المرشح المكاني/الزماني: إذ يستخدم معلومات هندسة التصوير لإنتاج مرشح مُطابق متغير بكسلًا بكسلًا لتقريب إشارة العودة المتوقعة. ويؤدي هذا عادةً إلى تعويض كسب الهوائي. ^{[ 33 ]}
• بالإشارة إلى الميزة السابقة، فإن خوارزمية الإسقاط العكسي تعوض عن الحركة. وهذا يمثل ميزة في المناطق ذات الارتفاعات المنخفضة. ^{[ 33 ]}

• إن التكلفة الحسابية لخوارزمية الإسقاط العكسي أعلى مقارنة بطرق مجال التردد الأخرى.
• يتطلب ذلك معرفة دقيقة للغاية بهندسة التصوير. ^{[ 33 ]}

في تقنية GEO-SAR، ولتركيز الانتباه بشكل خاص على المسار المتحرك النسبي، تعمل خوارزمية الإسقاط العكسي بكفاءة عالية. وتعتمد هذه الخوارزمية على مفهوم معالجة السمت في المجال الزمني. وتلعب تقنية GEO-SAR دورًا هامًا في هندسة العلاقة بين القمر الصناعي والأرض. ^{[ 34 ]}

يتم شرح إجراء هذا المفهوم بالتفصيل على النحو التالي. ^{[ 34 ]}

1. يتم تقسيم البيانات الأولية التي تم الحصول عليها أو رسمها في فتحات فرعية لتبسيط عملية التنفيذ السريع.
2. ثم يتم ضغط نطاق البيانات باستخدام مفهوم "الترشيح المطابق" لكل جزء/فتحة فرعية يتم إنشاؤها. ويتم ذلك عن طريق:${\textstyle s(t,\tau )=\exp \left(-j\cdot {\frac {4\pi }{\lambda }}\cdot R(t)\right)\cdot \operatorname {sinc} \left(\tau -{\frac {2}{c}}\cdot R(t)\right)}$حيث τ هو زمن المدى، و t هو الزمن السمتي، و λ هو الطول الموجي، و c هي سرعة الضوء .
3. يتم تحقيق الدقة في "منحنى انتقال المدى" عن طريق استيفاء المدى.
4. تعتمد مواقع البكسلات للأرض في الصورة على نموذج هندسة القمر الصناعي والأرض. ويتم الآن تقسيم الشبكة وفقًا لتوقيت السمت.
5. يتم إجراء حسابات " المدى المائل " (المدى بين مركز طور الهوائي والنقطة على الأرض) لكل وقت سمتي باستخدام تحويلات الإحداثيات.
6. يتم ضغط السمت بعد الخطوة السابقة.
7. يتم تكرار الخطوتين 5 و 6 لكل بكسل، لتغطية كل بكسل، وإجراء العملية على كل فتحة فرعية.
8. وأخيرًا، يتم تراكب جميع الفتحات الفرعية للصورة التي تم إنشاؤها طوال الوقت على بعضها البعض، ويتم إنشاء صورة عالية الدقة النهائية.

تُعدّ تقنية الاستقطاب الراداري ذي الفتحة التركيبية (SAR) أسلوبًا يُستخدم لاستخلاص معلومات فيزيائية نوعية وكمية للأرض والثلج والجليد والمحيطات والتطبيقات الحضرية، وذلك بالاعتماد على قياس واستكشاف الخصائص الاستقطابية للمشتتات الطبيعية والصناعية. ويُعدّ تصنيف التضاريس واستخدامات الأراضي من أهم تطبيقات الرادار ذي الفتحة التركيبية الاستقطابي (PolSAR). ^{[ 41 ]}

تستخدم تقنية قياس الاستقطاب بالرادار ذي الفتحة التركيبية مصفوفة تشتت (S) لتحديد سلوك تشتت الأجسام بعد تفاعلها مع الموجات الكهرومغناطيسية. وتُمثَّل هذه المصفوفة بمزيج من حالات الاستقطاب الأفقي والرأسي للإشارات المرسلة والمستقبلة.

${\displaystyle S={\begin{bmatrix}S_{HH}&S_{HV}\\S_{VH}&S_{VV}\end{bmatrix}}}$

حيث أن HH تعني الإرسال الأفقي والاستقبال الأفقي، وVV تعني الإرسال الرأسي والاستقبال الرأسي، وHV تعني الإرسال الأفقي والاستقبال الرأسي، وVH تعني الإرسال الرأسي والاستقبال الأفقي.

يُشار إلى أول تركيبتين من تركيبات الاستقطاب هذه باسم الاستقطاب المتماثل (أو الاستقطاب المشترك)، لأن استقطاب الإرسال والاستقبال متطابقان. أما التركيبتان الأخيرتان فتُعرفان باسم الاستقطاب المتعامد، لأن استقطاب الإرسال والاستقبال متعامدان. ^{[ 42 ]}

يُستخدم نموذج قدرة التشتت ثلاثي المكونات الذي وضعه فريمان ودوردن ^{[ 43 ]} بنجاح لتحليل صورة رادار الفتحة التركيبية الاستقطابية (PolSAR)، وذلك بتطبيق شرط تناظر الانعكاس باستخدام مصفوفة التغاير. تعتمد هذه الطريقة على آليات تشتت فيزيائية بسيطة (التشتت السطحي، والتشتت المزدوج، والتشتت الحجمي). تتميز هذه الطريقة ببساطتها وسهولة تطبيقها في معالجة الصور. يوجد منهجان رئيسيان لتحليل صورة رادار الفتحة التركيبية الاستقطابية ثلاثية المكونات.${\displaystyle \times }$ثلاثة أنواع من تحليل المصفوفات الاستقطابية. الأول هو أسلوب مصفوفة التغاير المعجمي القائم على معايير قابلة للقياس الفيزيائي، ^{[ 43 ]} والآخر هو تحليل باولي، وهو مصفوفة تحليل متماسكة. يمثل هذا التحليل جميع المعلومات الاستقطابية في صورة رادار الفتحة التركيبية (SAR) واحدة. يمكن تمثيل المعلومات الاستقطابية لـ [S] من خلال دمج الشدات${\displaystyle |S_{HH}|^{2},|S_{VV}|^{2},2|S_{HV}|^{2}}$في صورة RGB واحدة حيث يتم ترميز جميع الشدات السابقة كقناة لونية. ^{[ 44 ]}

في تحليل صور رادار الفتحة التركيبية الاستقطابي (PolSAR)، قد توجد حالات لا يتحقق فيها شرط تناظر الانعكاس. في هذه الحالات، يمكن استخدام نموذج تشتت رباعي المكونات ^{[ 41 ] [ 45 ]} لتحليل صور رادار الفتحة التركيبية الاستقطابي (SAR). يعالج هذا النهج حالة التشتت غير المتناظر في الانعكاس، ويتضمن ويوسع طريقة التحليل ثلاثية المكونات التي قدمها فريمان ودوردن ^{[ 43 ]} لتشمل مكونًا رابعًا بإضافة قدرة التشتت الحلزوني. يظهر مصطلح قدرة التشتت الحلزوني عادةً في المناطق الحضرية المعقدة، ولكنه يختفي في حالة وجود مشتت طبيعي موزع. ^{[ 41 ]}

توجد أيضًا طريقة محسّنة تستخدم خوارزمية التحلل الرباعي المكونات، والتي تم تقديمها لتحليلات صور بيانات الرادار ذي الفتحة التركيبية الاستقطابية العامة. يتم أولاً ترشيح بيانات الرادار ذي الفتحة التركيبية، وهو ما يُعرف بتقليل التشويش، ثم يتم تحليل كل بكسل بواسطة نموذج رباعي المكونات لتحديد قدرة التشتت السطحي (${\displaystyle P_{s}}$قوة التشتت المزدوج (${\displaystyle P_{d}}$قدرة التشتت الحجمي (${\displaystyle P_{v}}$وقوة تشتت الحلزون (${\displaystyle P_{c}}$[ ^{41 ] تُقسّم البكسلات بعد ذلك إلى 5 فئات (} سطحية، ارتدادية مزدوجة، حجمية، حلزونية، ومختلطة) مصنفة وفقًا لأقصى قدرة لها. تُضاف فئة مختلطة للبكسلات التي لها قدرتان أو ثلاث قدرات تشتت مهيمنة متساوية بعد الحساب. تستمر العملية بتقسيم البكسلات في جميع هذه الفئات إلى 20 مجموعة صغيرة متقاربة في عدد البكسلات، ثم تُدمج حسب الحاجة، وتُسمى هذه العملية دمج المجموعات. تُصنّف هذه المجموعات بشكل تكراري، ثم يُضاف لون تلقائيًا لكل فئة. يُشير تلخيص هذه الخوارزمية إلى أن اللون البني يدل على فئات التشتت السطحي، واللون الأحمر على فئات التشتت الارتدادي المزدوج، واللون الأخضر على فئات التشتت الحجمي، واللون الأزرق على فئات التشتت الحلزوني. ^{[ 46 ]}

على الرغم من أن هذه الطريقة مصممة لحالات عدم الانعكاس، إلا أنها تتضمن تلقائيًا شرط تناظر الانعكاس، وبالتالي يمكن استخدامها كحالة عامة. كما أنها تحافظ على خصائص التشتت من خلال مراعاة فئة التشتت المختلط، مما يجعلها خوارزمية أفضل.

يتطلب قياس التداخل التفاضلي (D-InSAR) التقاط صورتين على الأقل بالإضافة إلى نموذج الارتفاع الرقمي (DEM). يمكن الحصول على نموذج الارتفاع الرقمي إما من قياسات نظام تحديد المواقع العالمي (GPS) أو من خلال قياس التداخل، شريطة أن يكون الفاصل الزمني بين التقاط الصور قصيرًا، مما يضمن الحد الأدنى من تشويه صورة سطح الهدف. من حيث المبدأ، غالبًا ما تكون ثلاث صور للمنطقة الأرضية بهندسة التقاط صور متشابهة كافية لتقنية D-InSAR. مبدأ الكشف عن حركة الأرض بسيط للغاية. يتم إنشاء مخطط تداخل من أول صورتين؛ ويُسمى هذا المخطط أيضًا مخطط التداخل المرجعي أو مخطط التداخل الطبوغرافي. ثم يتم إنشاء مخطط تداخل ثانٍ يلتقط التضاريس بالإضافة إلى التشوه. طرح هذا المخطط الأخير من مخطط التداخل المرجعي يكشف عن أهداب تفاضلية، مما يشير إلى الحركة. تُسمى تقنية توليد صور D-InSAR الثلاث الموصوفة بطريقة المرور الثلاثي أو طريقة الفرق المزدوج.

تُعدّ الأهداب التفاضلية، التي تظهر كأهداب في مخطط التداخل التفاضلي، نتاجًا لتغيرات مدى الرادار ذي الفتحة التركيبية (SAR) لأي نقطة مُزاحة على سطح الأرض من مخطط تداخل إلى آخر. في مخطط التداخل التفاضلي، يتناسب كل هدب تناسبًا طرديًا مع طول موجة الرادار ذي الفتحة التركيبية، والذي يبلغ حوالي 5.6  سم لدورة الطور الواحدة لقمري ERS وRADARSAT. يؤدي إزاحة السطح بعيدًا عن اتجاه رؤية القمر الصناعي إلى زيادة فرق المسار (أي فرق الطور). وبما أن الإشارة تنتقل من هوائي الرادار ذي الفتحة التركيبية إلى الهدف ثم تعود، فإن الإزاحة المقاسة تساوي ضعف وحدة الطول الموجي. هذا يعني أنه في قياس التداخل التفاضلي، تتوافق دورة هدب واحدة (من -π إلى + π) ، أو طول موجي واحد، مع إزاحة بالنسبة لهوائي الرادار ذي الفتحة التركيبية تبلغ نصف طول موجي فقط (2.8  سم). توجد العديد من المنشورات حول قياس حركة الهبوط، وتحليل استقرار المنحدرات، والانهيارات الأرضية، وحركة الأنهار الجليدية، وغيرها، باستخدام أدوات D-InSAR. يُعدّ استخدام التداخل التفاضلي الناتج عن مرور رادار الفتحة التركيبية (SAR) الصاعد والهابط عبر الأقمار الصناعية لتقدير حركة الأرض ثلاثية الأبعاد تطورًا إضافيًا لهذه التقنية. وقد أظهرت الأبحاث في هذا المجال إمكانية تحقيق قياسات دقيقة لحركة الأرض ثلاثية الأبعاد، بدقة تُضاهي دقة القياسات القائمة على نظام تحديد المواقع العالمي (GPS).

التصوير المقطعي بالرادار ذي الفتحة التركيبية (SAR) هو فرع من مفهوم يُعرف باسم قياس التداخل متعدد الخطوط الأساسية. وقد طُوِّر هذا النوع من التصوير لتوفير صورة ثلاثية الأبعاد، وذلك باستخدام مفهوم تشكيل الحزمة. ويمكن استخدامه عندما يتطلب التطبيق تركيزًا دقيقًا على الطور بين مكونات السعة والطور لبيانات الرادار ذي الفتحة التركيبية، أثناء استرجاع المعلومات. ومن أهم مزايا التصوير المقطعي بالرادار ذي الفتحة التركيبية (Tomo-SAR) قدرته على فصل المعلمات المتناثرة، بغض النظر عن اختلاف حركتها. ^{[ 50 ]} وباستخدام التصوير المقطعي بالرادار ذي الفتحة التركيبية (Tomo-SAR) مع قياس التداخل التفاضلي، تم تطوير تركيبة جديدة تُسمى "التصوير المقطعي التفاضلي" (Diff-Tomo). ^{[ 50 ]}

تعتمد تقنية Tomo-SAR على التصوير الراداري، وهي عبارة عن تصوير لحجم الجليد والتماسك الزمني للغابات ( يصف التماسك الزمني الارتباط بين الموجات المرصودة في لحظات زمنية مختلفة). ^{[ 50 ]}

تُحقق دقة الصورة في بُعد المدى من خلال توليد نبضات تُحدد فترات زمنية قصيرة جدًا، إما عن طريق بث نبضات قصيرة تتكون من تردد حامل والنطاقات الجانبية اللازمة، ضمن نطاق ترددي معين، أو باستخدام نبضات ترددية أطول يتغير ترددها (غالبًا بشكل خطي) مع الزمن ضمن هذا النطاق الترددي. ويُتيح اختلاف أوقات عودة الصدى تمييز النقاط على مسافات مختلفة.

تعتمد دقة صورة الرادار ذي الفتحة التركيبية (SAR) في إحداثيات المدى (المُعبر عنها بوحدات البكسل لكل وحدة مسافة) بشكل أساسي على عرض النطاق الترددي الراديوي لنوع النبضة المستخدمة. أما في إحداثيات المدى العرضي، فتعتمد الدقة بشكل مماثل على عرض نطاق إزاحة دوبلر لإشارات العودة ضمن عرض الحزمة. وبما أن تردد دوبلر يعتمد على زاوية اتجاه نقطة التشتت بالنسبة للاتجاه العمودي، فإن عرض نطاق دوبلر المتاح ضمن عرض الحزمة يكون ثابتًا عند جميع المدى. وبالتالي، تظل حدود الدقة المكانية النظرية في كلا بُعدي الصورة ثابتة مع تغير المدى. مع ذلك، عمليًا، تُحدّ الأخطاء المتراكمة مع زمن جمع البيانات والتقنيات المستخدمة في المعالجة اللاحقة من دقة المدى العرضي عند المدى البعيد.

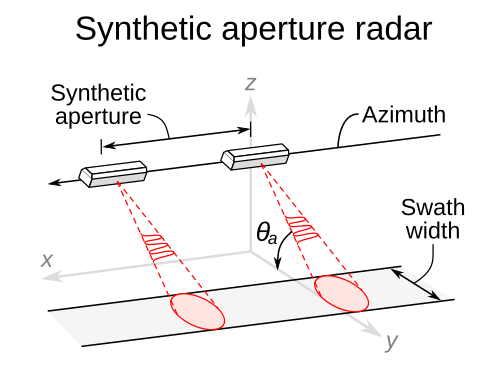

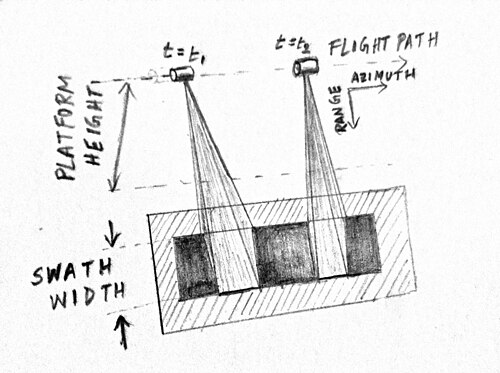

الإشارة الكلية هي تلك الصادرة من رقعة أرضية بحجم عرض الحزمة. ولإنتاج حزمة ضيقة في اتجاه المدى العرضي ، تتطلب تأثيرات الحيود أن يكون الهوائي عريضًا في هذا البعد. لذلك، يصعب التمييز بين نقاط المدى المتطابقة بمجرد النظر إلى قوة الإشارات المرتدة التي تستمر طالما أنها ضمن عرض الحزمة، وذلك باستخدام الهوائيات المحمولة جوًا، لأن عرض حزمها الخطي لا يتجاوز رتبتين من حيث الحجم (مئات المرات) أصغر من المدى. (بينما تتفوق الهوائيات المحمولة على المركبات الفضائية بعشر مرات أو أكثر). مع ذلك، إذا تم تسجيل كل من سعة وطور الإشارات المرتدة، فإنه يمكن استخلاص جزء من إشارة الهدف المتعدد المرتدة الذي تشتت شعاعيًا من أي عنصر أصغر في المشهد، وذلك عن طريق ربط متجه الطور للإشارة المرتدة الكلية مع شكل الإشارة المرتدة المتوقعة من كل عنصر من هذه العناصر.

يمكن اعتبار هذه العملية بمثابة دمج لسلسلة من الملاحظات الموزعة مكانيًا كما لو أنها أُجريت جميعها في وقت واحد باستخدام هوائي بطول عرض الحزمة ومُركز على تلك النقطة تحديدًا. إن "الفتحة الاصطناعية" التي تتم محاكاتها عند أقصى مدى للنظام بهذه العملية ليست أطول من الهوائي الحقيقي فحسب، بل إنها في التطبيقات العملية أطول بكثير من طائرة الرادار، وأطول بكثير من مركبة الرادار الفضائية.

على الرغم من أن بعض المراجع تصف رادارات الفتحة التركيبية (SAR) بأنها "تلسكوبات رادارية"، إلا أن نظيرتها البصرية الحقيقية هي المجهر، حيث تكون تفاصيل صورها أصغر من طول الفتحة التركيبية. من الناحية الهندسية الرادارية، بينما تقع المنطقة المستهدفة في " المجال البعيد " للهوائي المُضيء، فإنها تقع في "المجال القريب" للهوائي المُحاكى. يمكن للتصميم والتشغيل الدقيقين تحقيق دقة في رصد الأجسام التي يقل حجمها عن جزء من مليون من المدى، على سبيل المثال، 30 سنتيمترًا (12 بوصة) على مسافة 300 كيلومتر (190 ميلًا) .

يمكن أن يكون تحويل زمن تأخير العودة إلى المدى الهندسي دقيقًا للغاية نظرًا لثبات سرعة واتجاه انتشار الموجات الكهرومغناطيسية. مع ذلك، بالنسبة للطائرات التي تحلق عبر الغلاف الجوي المتقلب وغير المستقر، يجب أن يصاحب ربط أوقات إرسال واستقبال النبضات بالمواقع الهندسية المتتالية للهوائي تعديل مستمر لأطوار العودة لمراعاة أي اضطرابات محسوسة في مسار الرحلة. تتجنب أجهزة الرادار ذي الفتحة التركيبية (SAR) في المركبات الفضائية مشكلة الغلاف الجوي هذه، ولكنها لا تزال بحاجة إلى إجراء تصحيحات لحركات الهوائي المعروفة الناتجة عن دوران المركبة الفضائية، حتى تلك التي تُعد ردود فعل لحركات الآلات الموجودة على متنها. قد يتطلب وضع جهاز رادار ذي فتحة تركيبية في مركبة فضائية مأهولة أن يبقى رواد الفضاء ثابتين تمامًا بالنسبة للمركبة أثناء فترات جمع البيانات.

تتوزع الإشارات المرتدة من الأجسام المشتتة ضمن نطاق أي صورة على فترة زمنية متطابقة. يجب أن تكون الفترة الفاصلة بين النبضات طويلة بما يكفي للسماح بوصول الإشارات المرتدة من أبعد مدى لأي نبضة قبل بدء ظهور الإشارات المرتدة من أقرب مدى للنبضة التالية، وذلك لتجنب تداخلها زمنيًا. من جهة أخرى، يجب أن يكون معدل النبضات سريعًا بما يكفي لتوفير عينات كافية للدقة المطلوبة عبر المدى (أو عبر الحزمة). عندما يُحمل الرادار بواسطة مركبة عالية السرعة ويُراد منه تصوير مساحة واسعة بدقة عالية، قد تتعارض هذه الشروط، مما يؤدي إلى ما يُعرف بمشكلة الغموض في رادار الفتحة التركيبية (SAR). تنطبق الاعتبارات نفسها على الرادارات "التقليدية" أيضًا، ولكن هذه المشكلة تظهر بشكل ملحوظ فقط عندما تكون الدقة عالية جدًا بحيث لا يمكن الحصول عليها إلا من خلال عمليات رادار الفتحة التركيبية. بما أن أساس المشكلة هو سعة نقل المعلومات لقناة إدخال الإشارة الوحيدة التي يوفرها هوائي واحد، فإن الحل الوحيد هو استخدام قنوات إضافية تُغذى بواسطة هوائيات إضافية. يصبح النظام بعد ذلك مزيجًا من نظام SAR ومصفوفة طورية، ويطلق عليه أحيانًا اسم مصفوفة Vernier.

توفر معلومات السعة، عند عرضها على شكل خريطة، معلومات عن الغطاء الأرضي بنفس طريقة الصورة بالأبيض والأسود. ويمكن إجراء تعديلات على المعالجة في المحطات المحمولة على المركبات أو المحطات الأرضية لأغراض مختلفة، وذلك لإبراز خصائص معينة في الصورة لتحليل المنطقة المستهدفة بدقة.

على الرغم من أن معلومات الطور في الصورة لا تُتاح عمومًا للمشاهد البشري لجهاز عرض الصور، إلا أنه يمكن حفظها رقميًا، وفي بعض الأحيان تسمح بالتعرف على بعض الميزات الإضافية للأهداف.

لسوء الحظ، تُنتج فروق الطور بين عناصر الصورة المتجاورة ("البكسلات") أيضًا تأثيرات تداخل عشوائية تُسمى " بقع التماسك "، وهي نوع من التحبب بأبعاد تُقارب دقة الصورة، مما يُغيّر مفهوم الدقة قليلاً. هذا التأثير هو نفسه الظاهر بصريًا وفوتوغرافيًا في المشاهد البصرية المُضاءة بالليزر. يتحدد حجم بنية البقع العشوائية هذه بحجم الفتحة التركيبية بوحدات الطول الموجي، ولا يمكن أن يكون أدق من دقة النظام. يمكن تقليل وضوح بنية البقع على حساب الدقة.

قبل ظهور الحواسيب الرقمية فائقة السرعة، كانت معالجة البيانات تتم باستخدام تقنية التصوير المجسم البصري . تُسجل بيانات الرادار التناظرية كنمط تداخل مجسم على فيلم فوتوغرافي بمقياس يسمح للفيلم بالحفاظ على عرض نطاق الإشارة (على سبيل المثال، 1:1,000,000 لرادار يستخدم طول موجة 0.6 متر). بعد ذلك، يمكن للضوء، باستخدام موجات بطول 0.6 ميكرومتر (مثل تلك الصادرة من ليزر هيليوم-نيون )، والذي يمر عبر المجسم، أن يُسقط صورة للتضاريس بمقياس قابل للتسجيل على فيلم آخر عند مسافات بؤرية معقولة للمعالج تبلغ حوالي متر واحد. وقد نجحت هذه الطريقة لأن كلاً من رادار الفتحة التركيبية (SAR) والمصفوفات الطورية متشابهة أساسًا مع التصوير المجسم البصري، ولكنها تستخدم الموجات الميكروية بدلاً من الموجات الضوئية. كانت "معالجات البيانات البصرية" التي طُورت لهذا الغرض الراداري ^{[ 51 ] [ 52 ] [ 53 ]} أول أنظمة حاسوب بصري تناظرية فعالة ، وقد صُممت في الواقع قبل أن تُكيّف تقنية التصوير المجسم بشكل كامل مع التصوير البصري. بسبب اختلاف مصادر هياكل الإشارة عبر المدى والمدى في إشارات الرادار، لم تقتصر معالجات البيانات البصرية للرادار ذي الفتحة التركيبية على العدسات الكروية والأسطوانية فحسب، بل شملت في بعض الأحيان العدسات المخروطية.
