مقبس الهاتف البريطاني

تم طرح مقابس الهاتف البريطانية بشكلها الحالي (قابس ومقبس) في 19 نوفمبر 1981 من قبل شركة بريتيش تيليكوم لتمكين المشتركين من توصيل هواتفهم بأنفسهم. وتُحدد مواصفات هذه المقابس في المعيار البريطاني BS 6312. ^{[ 1 ] [ 2 ] [ 3 ]} وتُحدد الخصائص الكهربائية لواجهة الهاتف من قبل مشغلي الشبكات، ^{[ 4 ]} على سبيل المثال في معيار SIN 351 الخاص بشركة بريتيش تيليكوم. [ ^{5 ] وكانت} الخصائص الكهربائية المطلوبة للهواتف البريطانية تُحدد سابقًا في ^{المعيار} BS 6305. [ ^{6 ]}

وهي تشبه الموصلات المعيارية (كما هو مستخدم في RJ11 )، ولكنها تحتوي على خطاف مثبت على الجانب، بدلاً من الخطاف المثبت في الأسفل، وهي غير متوافقة مادياً.

تمّ إدخال المقابس القياسية، كجزء من سياسة توصيلات "الخطة الجديدة"، لتمكين العملاء من شراء هواتفهم بسهولة، وفقًا لمتطلبات هيئة تنظيم الاتصالات البريطانية (Oftel ). وبذلك، أصبح بالإمكان توصيل أي هاتف يتوافق قابسه مع معيار BS 6312 ويستوفي معايير تنظيمية أخرى، مثل BABT ، بالشبكة، بدلًا من سيطرة شركة بريتيش تيليكوم على السوق. وكانت "الخطة الجديدة" جديدة في المملكة المتحدة فقط، واعتمدت بشكل كبير على أنظمة كانت متاحة في أماكن أخرى لسنوات عديدة، وخاصة في الولايات المتحدة.

حلّ النظام الجديد محل النظام السلكي القديم، الذي كان يأتي بأنواعٍ عديدة (مثل المخططات 1، 1A، 1B، 1C، 2، 2A، 105، 107، إلخ)، والذي كان معقدًا للغاية ويتطلب حضور مهندس اتصالات تابع لمكتب البريد العام إلى مقر الشركة ، حيث كان يحتاج إلى مجموعة كاملة من مخططات "N" (الأسلاك) ^{[ 7 ]} ، والتي كانت واسعة النطاق وتضمنت أكثر من 15 مجلدًا من المجلدات الصغيرة ذات الحلقات السوداء. كما كان لمخططات "N" نظام ترقيم خاص بها (على سبيل المثال، كان للمخطط 1A مخطط "N" يحمل الرقم N4502)، وكانت تُحدَّث باستمرار.

منذ أوائل القرن العشرين، كان لدى مكتب البريد العام (الذي أصبح لاحقًا شركة الاتصالات البريطانية) نظام مقابس ومآخذ متاح للإيجار. ^{[ 8 ]} عُرف هذا النظام لاحقًا باسم "الخطة 4" (N762 - الإصدار الأول)، وكان يستخدم قابسًا رباعي الاتجاهات شديد التحمل 404 (دائري المقطع العرضي)، في نهاية سلك الجهاز القياسي المجدول والمغطى بالقطن. كما كان لا بد من وجود جرس منفصل ، موصول بالدائرة الكهربائية بشكل دائم لتوفير الرنين في حال عدم وجود هواتف موصولة. استمر هذا النظام عبر نماذج مختلفة من الهواتف، بدءًا من هواتف " الشمعدان " 200 و300 المصنوعة من الباكليت، وصولًا إلى طرح سلسلة 700 في عام 1959، عندما تم طرح "القابس 420" الأصغر حجمًا. كما وفر الجرس المنفصل، بمكثفه وملفاته المدمجة، دائرة اختبار للمهندسين عن بُعد، من خلال توفير حلقة التغذية الراجعة السعوية الإلزامية بقيمة 1000 أوم. كان يجب دفع الإيجار على كل هاتف وعلى جميع المقابس، وبالتالي لم يكن النظام شائعًا جدًا.

يحتوي تركيب خط الهاتف المنزلي البريطاني الفردي على مقبس رئيسي واحد أو صندوق خط في المبنى، توفره شركة BT أو مزود خدمة آخر. يُعد هذا المقبس نقطة الفصل بين الأسلاك الداخلية المملوكة للعميل والتي يتولى صيانتها ، وشبكة الهاتف. في التركيبات التي تستخدم صندوق خط NTE5 (NTE اختصارًا لمعدات إنهاء الشبكة )، تقع نقطة الفصل داخل المقبس نفسه: النصف السفلي من اللوحة الأمامية والأسلاك المرتبطة به ملك للعميل، بينما تظل الأسلاك الثابتة في الجزء غير القابل للإزالة خلف هذا الجزء من مسؤولية مزود الخدمة. لا يُسمح للعملاء بالوصول إلى الأسلاك في المقبس الرئيسي بدون جزء سفلي قابل للإزالة. تتوفر مجموعات تمديد قابلة للتوصيل للعملاء الذين لديهم هذا النوع من التركيبات. يُشار إلى السلكين القادمين من المقسم بالطرف B بجهد -50  فولت بالنسبة للأرض عندما يكون الخط غير مستخدم، والطرف A بجهد قريب من جهد الأرض عندما يكون الخط غير مستخدم. يتصل الطرف A بالطرف 5 والطرف B بالطرف 2 في المقبس الرئيسي. (مع أن جميع الأجهزة ستعمل مع خط معكوس، لذا فإن توصيل المقبس بشكل معكوس لا يُعد عطلاً بالضرورة). عند مرور التيار في الخط، ينخفض ​​جهد الطرف B ليقترب من الأرض، بينما يقترب جهد الطرف A من جهد الطرف B. يعتمد مقدار انخفاض الجهد على المسافة إلى المقسم ونوع أسلاك الشبكة. وفقًا للمعيار SIN 352، يصل متوسط ​​تيار التيار المستمر في الدائرة والجهد عبر الهاتف إلى 42 مللي أمبير عند 12.5 فولت (خط قصير)، ويصل إلى 33.5 مللي أمبير عند 10 فولت، ولا يقل عن 25 مللي أمبير عند 9 فولت (حد الخط الطويل). تنعكس قطبية الخط أثناء المكالمات في حال استخدام خاصية معرفة المتصل. ^{[ 9 ]} أثناء المكالمة، يتم التعبير عن مستويات الصوت والنغمة المتراكبة على جهد التيار المستمر بوحدة ديسيبل ميلي واط (dBm) عند مقاومة 600 أوم، على الرغم من السماح بأن تكون معاوقات الخط بعيدة بعض الشيء عن 600 أوم (وفقًا لمعيار SIN351) -9 ديسيبل ميلي واط (275 ملي فولت RMS) [0 ديسيبل ميلي واط = 1  ملي واط (0.775 فولت RMS) عند مقاومة 600 أوم. ^{[ 10 ]}

حتى وقت قريب، كان هذا المقبس يحتوي على فجوة شرارة مغلقة، SP1، تسمح بحدوث شرارة داخلية بأمان لتوفير حماية من ارتفاع الجهد. لم يعد هذا المكون مستخدمًا نظرًا لتأثيره السلبي على سرعات VDSL . يتضمن المقبس مكثفًا سعته 1.8 ميكروفاراد (دائرة الجرس) لتغذية رنين التيار المتردد، ومقاومة 470 كيلو أوم (R1، مقاومة خارج الخدمة) للسماح بالاختبار عن بُعد عندما لا تكون أي هواتف موصولة بأي مقبس. يتم توصيل مقابس التمديد الداخلية الإضافية (الثانوية) من المقبس الرئيسي (موصولة بالتوازي باستخدام نظام IDC ) ولكنها لا تحتوي على واقي من ارتفاع الجهد، أو مكثف دائرة الجرس، أو مقاومة خارج الخدمة.

كان مقبس الهاتف الرئيسي الثابت "القديم" يحتوي على مجموعة واحدة فقط من الأطراف في الخلف، وكان من المفترض أن يستخدم العملاء مجموعات التمديد الموصولة بالمقبس الأمامي؛ ومع ذلك، قام العديد من العملاء بتوصيل وصلاتهم الخاصة على أي حال لأسباب تتعلق بالنظافة والمتانة، وهو ترتيب سيئ لأنه لم يوفر أي طريقة لعزل أسلاك التمديد الداخلية للعميل عن أسلاك شركة الاتصالات البريطانية.

تُستخدم مقابس NTE5 Linebox منذ سنوات عديدة بدلاً من المقابس الرئيسية. يمكن إزالة الجزء السفلي من اللوحة الأمامية بعد فك برغيين، مما يتيح للمستخدمين الوصول إلى الأطراف اللازمة لتوصيل مقابس التمديد الداخلية. كما تتيح اللوحة القابلة للإزالة فصل خط الهاتف الخارجي بسهولة عن الأسلاك الداخلية، شريطة أن تكون أسلاك المبنى قد تم تركيبها بشكل صحيح. هذا يترك موصل هاتف رئيسي واحد يعمل؛ إذا كان الهاتف المتصل بهذا الموصل يعمل بينما كانت هناك مشاكل في الهواتف المتصلة بمقابس التمديد، فإن الأعطال تعود إلى أسلاك العميل في المبنى. كانت الأطراف الموجودة في الجزء الخلفي في الأصل أطرافًا لولبية كبيرة، تم استبدالها لاحقًا في جميع مقابس BT NTE5 بموصلات إزاحة العزل (IDCs).

بما أن شركة BT لم تعد تحتكر خدمات التمديدات الداخلية، فإنها تفرض رسومًا باهظة إذا تبين أن العطل المُبلغ عنه يقع في تمديدات العميل الداخلية/المنزلية. لذا، من المهم أن يتمكن العميل من التحقق مما إذا كان العطل في تمديداته/أجهزته الداخلية أم في كابلات أو أنظمة BT الخارجية. ولأن مقبس NTE5 يمثل نقطة الفصل الرسمية بين التمديدات الداخلية/المنزلية (في الجزء الأمامي القابل للإزالة من المقبس، وهي مسؤولية العميل) وخط/كابل الهاتف الخارجي المثبت في الخلف (وهو مسؤولية BT)، فإن الفصل المادي لمجموعتي الأسلاك (الذي يتيحه الغطاء الأمامي القابل للإزالة لمقبس NTE5) أمر بالغ الأهمية لتحديد الأعطال وتحديد مسؤولية إصلاحها.

في عام ٢٠٠٩، أطلقت شركة BT خدمة vDSL في المملكة المتحدة تحت اسم BT Infinity ، وقدمت في الوقت نفسه لوحة BT vDSL الوسيطة، التي تؤدي وظيفتين: فلترة DSL وكبح تشويش خط الهاتف. يتم توصيل مودم vDSL الآن مباشرةً بمقبس 6P6C الموجود على اللوحة. يمكن تركيب اللوحة بسهولة عن طريق فك المسمارين السفليين في جهاز NTE5، وسحب الجزء السفلي للخارج، ثم تركيب هذه اللوحة بينهما. والنتيجة هي أن دائرة التمديد بأكملها تتم تصفيتها بواسطة لوحة vDSL، مما يُغني عن الحاجة إلى فلاتر DSL على مقبس الهاتف المستخدم لـ DSL. كما يمكن تركيب لوحة vDSL الوسيطة على الخطوط المستخدمة لـ ADSL ، حيث ثبت أنها تُحسّن سرعات الاتصال.

هناك عدة إصدارات من NTE5 (على سبيل المثال، NTE5، NTE5a، NTE5c) ومن لوحة الواجهة الداخلية vDSL (Mk2، Mk3).

توصيلات BT631A

دبوس	زوج	إشارة	لون
1		محجوز	أخضر/أبيض
2	1	المرحلة أ	أزرق/أبيض
3		سلك جرس خارجي	برتقالي/أبيض
4		محجوز	أبيض/برتقالي
5	1	المرحلة ب	أبيض/أزرق
6		محجوز	أبيض/أخضر

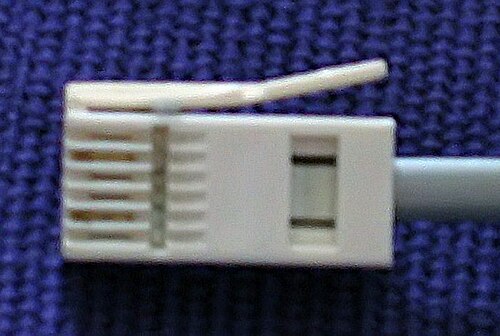

يوجد نوعان من المقابس الحديثة لشركة بريتيش تيليكوم شائعة الاستخدام لتوصيل الهواتف، وهما 431A و 631A.

القابس 431A رباعي الأطراف، والقابس 631A سداسي الأطراف. توجد أيضًا مقابس ثنائية الأطراف شائعة الاستخدام في كابلات المودم. هذه المقابس حديثة التوفر، ويبدو أنها غير متوفرة بسهولة كقطع منفصلة. جميعها متوافقة مع مقابس الهاتف من النوع 600 ذات الفتحة اليمنى.

تحتوي المقابس من النوع 430A و 630A على المزلاج على الجانب المقابل (الأيسر) من القابس، وكانت تستخدم كمقابس سماعات رأس في بعض لوحات المفاتيح وكموصلات سماعات في بعض الهواتف، على سبيل المثال Ambassador.

تُستخدم المقابس 631A و630A أيضًا لتوصيل أجهزة الاستشعار بواجهات القياسات الحاسوبية في البيئات التعليمية، حيث يُستخدم الأول لتوصيل أجهزة الاستشعار التناظرية، بينما يُستخدم الثاني لتوصيل أجهزة الاستشعار الرقمية. ومن بين الشركات التي تستخدم هذه المقابس: فيرنييه، وتكساس إنسترومنتس، وكاسيو، وذلك لتوصيلها بآلاتها الحاسبة البيانية، بالإضافة إلى شركة CMA في هولندا.

تحدد المواصفة البريطانية BS 6312 ترقيم أطراف مقبس الكهرباء في اتجاه معاكس لترقيم دبابيس المقبس. وبالتالي، يتم توصيل الطرف 1 بالدبوس 6، والطرف 2 بالدبوس 5، وهكذا. أما دبابيس قابس 631A، فتُرقم تصاعديًا من اليسار إلى اليمين، مع توجيه نقاط التلامس للأعلى، ويكون المزلاج على الجانب الأيمن.

الموصل الموجود على الهاتف غير موحد: الموصل الموجود على الحائط موحد بموجب اللوائح، للسماح للأفراد باستخدام هواتفهم الخاصة ( الربط البيني )، ولكن قد يكون السلك من الهاتف إلى الحائط متصلاً بالهاتف بشكل مباشر، أو يستخدم موصلات مختلفة.

عادةً ما يحتوي على موصل معياري 6P4C أو 6P2C في طرف الهاتف: قد يكون هذا الأخير موصلاً وفقًا لمعيار RJ11 (بالدبابيس 3 و4)، أو قد يكون موصلاً بالدبابيس 2 و5، ككابل مباشر من قابس BT (الذي يستخدم الدبابيس 2 و5 للخط، على عكس RJ11 الذي يستخدم الدبابيس 3 و4). وبالتالي، فإن الكابلات غير متوافقة بشكل عام بين الهواتف المختلفة، حيث قد تحتوي قاعدة الهاتف على مقبس بالدبابيس 2 و5 (مما يتطلب كابلًا مباشرًا)، أو مقبس RJ11 (مما يتطلب كابلًا متقاطعًا ).

يُستخدم مقبس BS 6312 في نيوزيلندا منذ ثمانينيات القرن الماضي، ليحل محل عدد من الموصلات والوصلات السلكية الأخرى، ثم استُبدل لاحقًا بنسخة "سلكين" مناسبة للتوصيل التسلسلي، مما ألغى الحاجة إلى السلك الثالث المضاد للتشويش. ولا يزال مقبس "BT" هو الأكثر شيوعًا، على الرغم من أن العديد من المنشآت التجارية تستخدم كابلات مُهيكلة بموصلات "RJ45" 8P8C المعيارية لخدمات الهاتف والبيانات. ومنذ عام 2010، ألغى منتدى شركات الاتصالات ^{[ 11 ]} استخدام مقابس BT لصالح مقابس "RJ45" المعيارية في جميع شبكات الهاتف/البيانات السكنية والمكتبية الصغيرة الجديدة، مع العلم أن هذا لم يكن معيارًا إلزاميًا حتى عام 2016.

يُستخدم هذا النوع من المقابس أيضًا في البحرين ، وبنغلاديش ، وبليز ، وبوتسوانا ، وبروناي ، وقبرص ، وإريتريا ، وإسواتيني، وجزر فوكلاند ، وفيجي ، وغانا ، وجبل طارق ، وإسرائيل (ولكن بطريقة توصيل مختلفة عن المعيار البريطاني)، والأردن ، وكينيا ، والكويت ، وليسوتو ، وملاوي ، ومالطا ، وميانمار (بورما) ، ونيجيريا ، وعُمان ، وقطر ، والمملكة العربية السعودية ، وتنزانيا ، والإمارات العربية المتحدة ، وزامبيا ، وزيمبابوي . ولا يزال هذا النوع من المقابس موجودًا في هونغ كونغ ، حيث توقف تركيبه عام 1998، ^{[ 12 ]} بينما في سانت فنسنت وجزر غرينادين ، توقف تركيبه عام 2001، ويُستخدم الآن مقبس RJ11 بدلاً منه.

على الرغم من عدم اعتماد معيار BS 6312 في جمهورية أيرلندا وماليزيا وسنغافورة ، فإن مقابس الهاتف الأيرلندية والماليزية والسنغافورية تتشابه إلى حد ما مع نظيراتها في المملكة المتحدة، وذلك بسبب تأثيرات مكتب البريد العام (GPO) على أنظمة أسلاك الهاتف القديمة في هذه الدول. اعتمدت إدارة الاتصالات الماليزية (التي تُعرف الآن باسم Telekom Malaysia ) وهيئة الاتصالات السنغافورية (التي تُعرف الآن باسم Singtel ) مقابس 6P2C ومقابس 6P4C "RJ11" من طراز Bell System في سبعينيات القرن الماضي، بينما فعلت شركة البريد والاتصالات الأيرلندية (التي تُعرف الآن باسم Eir ) الشيء نفسه (ولكن باستخدام مقابس 6P6C بدلاً من 6P4C) بعد ذلك بقليل، قبل أن تُعمم شركة BT معيار BS 6312 في المملكة المتحدة. عادةً ما يتم توصيل مقابس الهاتف الأيرلندية والماليزية والسنغافورية، وفقًا للمعيار الدولي، بحيث يمر الخط عبر الزوج المركزي (الطرفين 3 و4). مع ذلك، وعلى الرغم من ندرة استخدامها عمليًا، تحتوي مقابس الهاتف الأيرلندية أيضًا على دائرة مكثف رنين مشابهة جدًا لنظيراتها في المملكة المتحدة. يتم توصيل هذه الدائرة بالطرف 5. أو، في حال توصيلها لخدمة خطين (وهو أمر نادر)، يتم توصيل سلك رنين ثانٍ بالطرف 2 للخط الثاني، بينما يحمل الزوج الخارجي، الطرفان 1 و6، الخط الثاني. تم اعتماد هذا الترتيب لنفس سبب وجود المكثف في المواصفة البريطانية BS 6313؛ وذلك لضمان التوافق مع هواتف GPO القديمة ذات الثلاثة أسلاك التي كانت تفتقر إلى دائرة منع الرنين، والتي كانت شائعة في سبعينيات وثمانينيات القرن الماضي. تحتوي المقابس الأيرلندية الحديثة أيضًا على أطراف توصيل لولبية لتوصيل أسلاك تمديد الهاتف أو هاتف سلكي من طراز ما قبل سبعينيات القرن الماضي. يحتوي صندوق التوصيل على طرف "R" لتوصيل سلك الرنين بالمكثف. على الرغم من توفر الدوائر الكهربائية في المقبس، إلا أنه لا يزال ينبغي توصيل الهواتف البريطانية بمحول مزود بمكثف رنين خاص به، حيث أن سلك "R" عادة لم يعد متصلاً في معظم المنازل، إلا إذا كانت الأسلاك تستخدم في الأصل مع الهواتف ذات القرص الدوار.

كما ذُكر سابقًا، تُجرى التوصيلات الفعلية باستخدام موصلات الإزاحة العازلة (IDC). يتطلب ذلك استخدام أداة ضغط، ويتوفر نوعان منها. أحدهما مصنوع من البلاستيك ومخصص للاستخدام العرضي فقط. أما الآخر فهو أداة احترافية يستخدمها الفنيون، وهي أداة ضغط زنبركية تُدخل السلك وتقصه في خطوة واحدة : يظهر مثال على ذلك في الصورة. كما تأتي هذه الأداة مزودة بأداة لإزالة الأسلاك من المقابس. ابتداءً من الربع الثالث من عام 2016، بدأت شركة Openreach باستخدام نسخة جديدة من مقبس التوزيع " بدون  أدوات" - NTE5C - والتي لا تتطلب أداة IDC لإجراء التوصيلات.

•

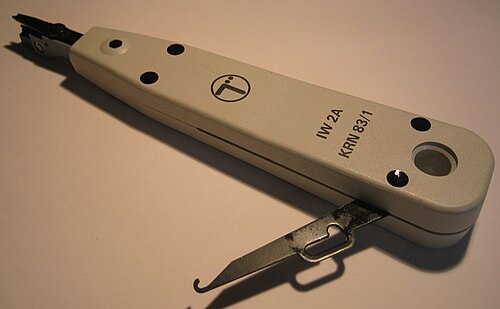

  أداة Krone IDC، تُظهر أداة إزالة الأسلاك مفتوحة والمعروفة رسميًا باسم أداة إدخال الأسلاك رقم 2a
•
  أداة بلاستيكية لفك وتركيب الدوائر المتكاملة، للاستخدام العرضي فقط
•

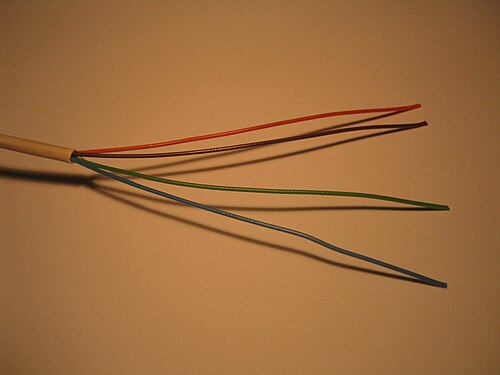

  كابل بأربعة أسلاك من النوع القديم، ولكنه أرق بكثير
•

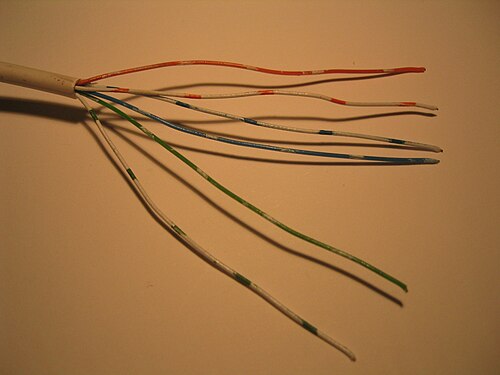

  كابل بستة أسلاك من النوع الحالي
•

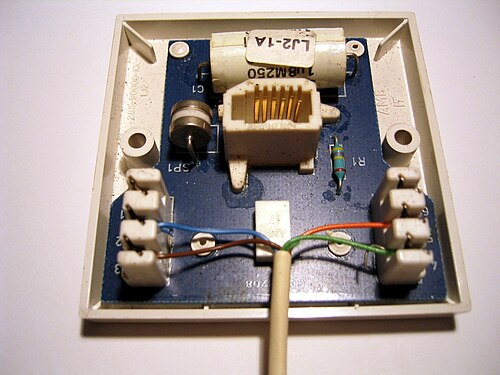

  كابل LJ 2/1A - كابل رباعي الأسلاك متصل بمقبس رئيسي
•

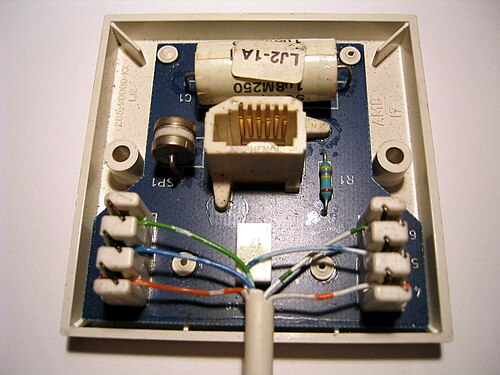

  كابل LJ 2/1A - 6 أسلاك موصول بمقبس رئيسي

يوضح الشكل أدناه ترتيبات توصيل الكابلات لكل من الكابلات ذات الأربعة أسلاك والكابلات ذات الستة أسلاك. في البداية، استُخدمت الكابلات ذات الأربعة أسلاك، ولا تزال العديد من التركيبات القديمة تستخدمها، ثم أصبحت الكابلات ذات الستة أسلاك هي المعيار الجديد، ولكن أُعيد إصدار الكابلات ذات الأربعة أسلاك مؤخرًا لجميع فنيي شركة Openreach كجزء من إجراءات خفض التكاليف. مع ذلك، فإن الكابلات الحديثة ذات الأربعة أسلاك لها نفس قطر الكابلات ذات الستة أسلاك للسماح للفنيين بالاحتفاظ بمسدسات التثبيت ومشابك الكابلات الموجودة لديهم. لاحظ أن أسلاك الكابل ذي الستة أسلاك ملونة بلونين بنسبة أربعة إلى واحد في الطول، حيث يكون اللون الأول المذكور هو اللون السائد، على سبيل المثال، إذا كان اللون المشار إليه للسلك هو WB، فسيكون السلك أبيض اللون بطول 12  مم، ثم أزرق بطول 3  مم، وهكذا. (بمعنى آخر، يبدو كسلك أبيض عليه بقع زرقاء).

•

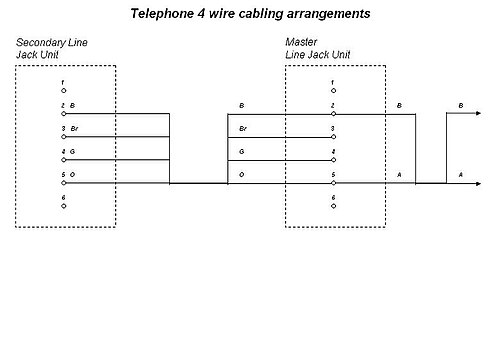

  كابلات بأربعة أسلاك
•

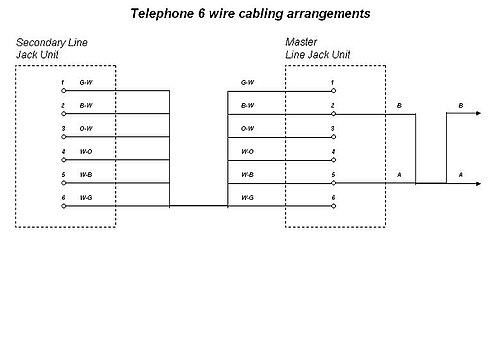

  كابلات بستة أسلاك

من الناحية النظرية، يستخدم التوصيل النموذجي عادةً الدبابيس 2 و5 (للصوت) و3 (للرنين). مع ذلك، فإن معظم الهواتف الحديثة لا تتطلب مكثف رنين، وقد تحتوي على توصيلات ثنائية الأسلاك، مما يعني أنه يمكن عادةً تمديد الأسلاك باستخدام الدبابيس 2 و5 فقط. في كثير من الأحيان، عند استخدام كابلات متعددة النوى، تُستخدم الكابلات المتبقية لتمديد خطوط الهاتف الواردة الإضافية.

للاستفادة من خدمات الإنترنت عريض النطاق بالتزامن مع المكالمات الصوتية، يلزم استخدام مرشح DSL . وهو مرشح تمرير منخفض يُركّب على خط الهاتف. يمنع هذا المرشح ضوضاء البيانات عالية التردد من التأثير على نطاق التردد المنخفض للمكالمات الصوتية، كما يمنع مقاومة الهاتف المنخفضة من إضعاف أو تعديل مسار بيانات DSL عالي السرعة. وبذلك، يُحتفظ بنطاق ترددي كافٍ للمكالمات الصوتية، بينما يُستخدم الجزء الأكبر منه لنقل البيانات عالية السرعة.

يجب توصيل جميع الهواتف (أو أجهزة النطاق الصوتي الأخرى) عبر مرشح (إما مرشح منفصل لكل هاتف أو مرشح واحد يغطي عدة هواتف) لتجنب التداخل بين الهواتف وإشارة DSL. إذا كان نقل البيانات لا يزال مسموعًا، فإن استخدام مرشحين DSL موصولين على التوالي سيحل المشكلة. يقوم منفذ RJ11 الأنثوي الموجود على علبة المرشح بتوصيل موجه DSL مباشرةً بخط الهاتف (تحتوي معظم مرشحات DSL على مقبس يحمل علامة DSL أو ADSL يقوم بتوصيل زوج خط DSL مباشرةً بزوج خط الهاتف الوارد عبر قابس BT، دون أي ترشيح أو معالجة). سلك الرنين غير ضروري في الأجزاء غير المُرشحة من الأسلاك، ويمكن أن يؤدي إزالته غالبًا إلى تحسين أداء وموثوقية خدمة النطاق العريض. ويرجع ذلك إلى تأثير عدم التوازن الذي قد يُحدثه سلك الرنين (في الوصلات الطويلة) على الزوج المجدول المتطابق، مما يقلل من نسبة الإشارة إلى الضوضاء واستجابة التردد العالي لخط المشترك.

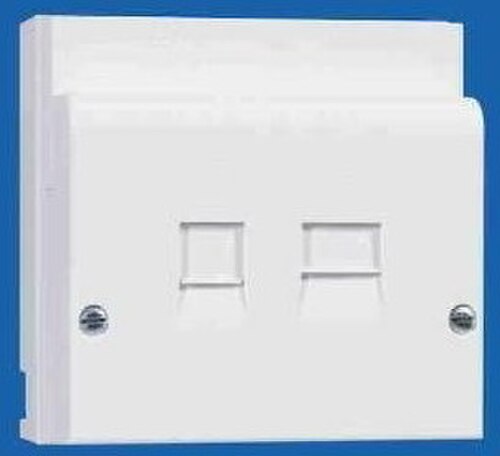

عندما طُرحت خدمة ADSL لأول مرة في المملكة المتحدة، قام فني بتركيبها باستبدال الجزء الأمامي من جهاز NTE5 (إذا كان المنزل لا يزال يحتوي على مقبس رئيسي قديم الطراز، فسيتم استبداله بجهاز NTE5) بآخر مزود بفلتر. ثم يتم فصل أي وصلات هاتفية سلكية عن الجزء الأمامي الأصلي وتوصيلها بمنافذ مُفلترة في الجزء الخلفي من الفلتر. بعد ذلك، يمكن توصيل مودم DSL (الذي كانت شركة BT تُوفره آنذاك) وهاتف أو وصلة كهربائية، إن وُجدت، بالجزء الأمامي. وإذا رغب المستخدم في وضع مودم DSL بعيدًا عن المقبس الرئيسي، فيمكنه شراء طقم تمديد ADSL كهربائي.

قدمت شركة BT أيضًا خدمة ADSL عبر الأسلاك فقط، وروّجت لتقنية استخدام فلتر منفصل لكل مقبس. ^{[ 13 ]} ورغم أن هذه التقنية أقل كفاءة من الناحية التقنية وأقل ترتيبًا بكثير من الحل الذي استخدمه مهندسو BT، إلا أنها كانت كافية في الغالب وسهلة الفهم حتى بالنسبة لرب الأسرة غير المتخصص. ويمكن للعميل الأكثر دقة شراء مجموعة متنوعة من منتجات الترشيح السلكية، بما في ذلك لوحات أمامية بديلة لجهاز NTE5، بعضها مزود بمنافذ ترشيح وغير ترشيح في الخلف لتجنب الحاجة إلى توصيل أسلاك التمديد المؤدية إلى مودم DSL.

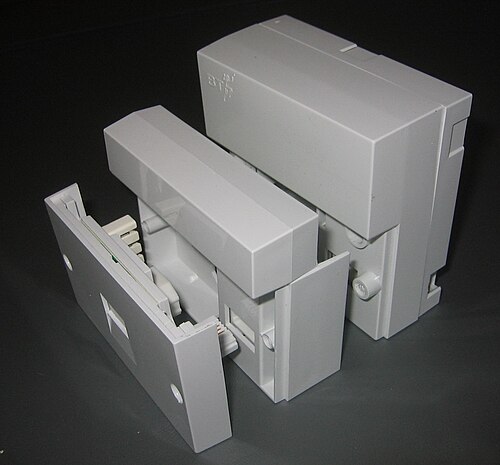

في عام 2008، أجرت شركة BT تجارب على لوحة "IPlate" وأطلقتها رسميًا؛ يشير حرف "I" إلى " الوصلة البينية " ، حيث تُركّب هذه اللوحة بين مقبس الهاتف واللوحة الأمامية. يقوم المستخدم بتركيبها داخل جهاز NTE 5، مما يقلل من التداخل الذي يحمله السلك الثالث (سلك الجرس). يتيح هذا التداخل المنخفض سرعات إنترنت أعلى - إذ تدّعي BT تحسينًا في السرعة يصل إلى 1.5  ميجابت/ثانية، مع سرعة نظرية تبلغ 4  ميجابت/ثانية. وبحلول نوفمبر 2009، أطلقت BT على لوحة "IPlate" اسم "مسرّع النطاق العريض من BT".

أنظمة الكابلات الهيكلية عبارة عن أسلاك اتصالات متعددة الأغراض تُركّب في المكاتب، وبشكل متزايد في المنازل أيضاً، ويمكن استخدامها للعديد من تقنيات الاتصالات المختلفة (الهاتف التناظري، ADSL، ISDN، الإيثرنت، الفيديو، إلخ). النوع الأكثر شيوعاً يستخدم كابلات الفئة 5 (أربعة أزواج ملتوية بمقاومة 100 أوم) بين مقابس 8P8C (تُسمى بشكل عامي وغير صحيح RJ45 ) ولوحة توصيل مركزية .

يظهر السلكان A وB لخط الهاتف التناظري في نظام الكابلات المنظمة عادةً على الدبابيس المركزية لموصل 8P8C (الدبابيس 4 و5؛ الزوج الأزرق/الأبيض TIA/EIA-568 رقم 1 في كابلات Cat5). في معظم البلدان الأخرى، هذان السلكان هما كل ما يلزم لتوصيل هاتف تناظري. أما في المملكة المتحدة، فلا تزال العديد من دوائر الهاتف تعتمد على وصلة مضادة للتشويش بين المقبس الرئيسي والفروع عبر سلك ثالث. لكن هذه الوصلة ثلاثية الأسلاك ليست متناظرة بما يكفي لخطوط نقل الأزواج الملتوية المتوازنة ، وبالتالي فهي عرضة للتداخل الكهرومغناطيسي والتشويش المتبادل مع الأسلاك الأخرى المجاورة. من الممارسات الحديثة إزالة سلك الجرس لإعادة توازن الدائرة، وبالتالي تقليل التداخل المحتمل من تداخل الترددات اللاسلكية في المكاتب أو من مسافات بعيدة. يتم توصيل الهاتف من الطرف الآخر بالكابلات المنظمة عبر وحدة محول خط (LAU) / Mod-Tap / Molex تحتوي على المكثف اللازم لتوصيل إشارة الجرس. تتوفر أنواع مختلفة من وحدات محول الخط في السوق.

• PSTN ثانوي/تابع: للهواتف التي لا تحتاج إلى سلك جرس
• وحدة التحكم الرئيسية في نظام PABX: تحتوي على مكثف رنين، لتوفير سلك الجرس الثالث المطلوب للهواتف البريطانية من واجهة 8P8C ثنائية الأسلاك
• وحدة التحكم الرئيسية لشبكة الهاتف العامة (PSTN): تتضمن جميع الدوائر الموجودة في مقبس التحكم الرئيسي لشبكة البلوتوث (BT)، بما في ذلك الحماية من زيادة التيار، ومكثف الحلقة، ومقاومة الاختبار.

لا يوجد معيار مُعتمد لتوصيل قطبية الطرفين 2 و5 في مقبس الهاتف بالطرفين 4 و5 في موصل 8P8C؛ وكلا الخيارين شائع. ^{[ 14 ]} لا تُعدّ هذه القطبية مهمة عادةً؛ تُشير شركة BT إلى أن السلك B أكثر سلبية من السلك A، مع أنها لم تعد تُحدد أيًّا من السلكين A وB يُوصل بالطرفين 2 و5 في مقبس الهاتف الرئيسي، ^{[ 5 ]} على الرغم من أن المعايير السابقة كانت تُحدد توصيل السلك A بالطرف 5 والسلك B بالطرف 2.
