هوائي التلفاز ، ويسمى أيضًا هوائي التلفاز ( بالإنجليزية البريطانية )، هو هوائي مصمم خصيصًا للاستخدام مع جهاز استقبال التلفاز (TV) لاستقبال إشارات البث التلفزيوني الأرضي عبر الهواء (OTA) من محطة تلفزيونية . يتم بث التلفزيون الأرضي على ترددات تتراوح من حوالي 47 إلى 250  ميجا هرتز في نطاق التردد العالي جدًا (VHF)، ومن 470 إلى 960 ميجا هرتز في نطاق التردد العالي جدًا (UHF) في بلدان مختلفة .

يتم تصنيع هوائيات التلفزيون بنوعين مختلفين: هوائيات داخلية وخارجية . تم تصميم الهوائيات الداخلية لتوضع أعلى أو بجوار جهاز التلفزيون ، ولكن من الأفضل وضعها بالقرب من نافذة في غرفة وأعلى ارتفاع ممكن للحصول على أفضل استقبال. [1] أكثر أنواع الهوائيات الداخلية شيوعًا هي ثنائي القطب [2] ("آذان الأرنب")، والتي تعمل بشكل أفضل مع قنوات VHF، وهوائيات الحلقة ، والتي تعمل بشكل أفضل مع UHF. [3] من ناحية أخرى، تم تصميم الهوائيات الخارجية ليتم تثبيتها على صاري أعلى منزل المالك، [4] أو في علية حيث تكون الظروف الجافة والارتفاع المتزايد مفيدة للاستقبال وطول عمر الهوائي. الهوائيات الخارجية أكثر تكلفة ويصعب تركيبها ولكنها ضرورية للاستقبال الكافي في المناطق الهامشية البعيدة عن محطات التلفزيون؛ أكثر أنواعها شيوعًا هي Yagi ، [2] والهوائي الدوري اللوغاريتمي ، [2] و(بالنسبة لـ UHF) هوائي المصفوفة العاكسة متعدد الخلجان .

وصف

الغرض من الهوائي هو اعتراض الموجات الراديوية من محطات التلفزيون المطلوبة وتحويلها إلى تيارات متناوبة صغيرة بتردد لاسلكي يتم تطبيقها على موالف التلفزيون ، والذي يستخرج إشارة التلفزيون. [5] يتم توصيل الهوائي بالتلفزيون بكابل متخصص مصمم لحمل التيار اللاسلكي، يسمى خط النقل . استخدمت الهوائيات السابقة كبلًا مسطحًا يسمى 300 أوم مزدوج الرصاص . المعيار اليوم هو كبل متحد المحور 75 أوم ، وهو أقل عرضة للتداخل والذي يتم توصيله بموصل F أو موصل Belling-Lee (حسب المنطقة) في الجزء الخلفي من التلفزيون. [6] لتحويل الإشارة من الهوائيات التي تستخدم خطًا مزدوج الرصاص إلى مدخل الكبل المحوري الحديث، يتم استخدام محول صغير يسمى Balun في الخط.

في معظم البلدان، يُسمح بالبث التلفزيوني في نطاق التردد العالي جدًا (VHF) من 47 إلى 68 ميجا هرتز، ويُسمى نطاق VHF المنخفض أو النطاق الأول في أوروبا؛ ومن 174 إلى 216 ميجا هرتز، ويُسمى نطاق VHF العالي أو النطاق الثالث في أوروبا، وفي نطاق التردد العالي للغاية (UHF) من 470 إلى 698 ميجا هرتز، ويُسمى النطاق الرابع والخامس في أوروبا. [7] وتختلف حدود كل نطاق إلى حد ما في بلدان مختلفة. تنتقل الموجات الراديوية في هذه النطاقات بخط البصر ؛ وتحجبها التلال والأفق المرئي ، مما يحد من منطقة استقبال محطة التلفزيون إلى 65-95 كم (40-60 ميلاً)، حسب التضاريس.

التناظريةضد. رقمي

في التلفزيون التناظري القياسي السابق ، المستخدم قبل عام 2006، تطلبت نطاقات VHF وUHF موالفات منفصلة في جهاز استقبال التلفزيون، والتي كانت تحتوي على مدخلات هوائي منفصلة. طول موجة الموجة الراديوية يساوي سرعة الضوء (c)، مقسومًا على التردد. تغطي نطاقات التردد أعلاه نسبة طول موجي 15:1 ، أو ما يقرب من 4 أوكتافات . من الصعب تصميم هوائي واحد لاستقبال مثل هذا النطاق الواسع من الطول الموجي، وهناك فجوة أوكتاف من 216 إلى 470 ميجا هرتز بين ترددات VHF وUHF. لذلك، تقليديًا، تم استخدام هوائيات منفصلة (هوائيات خارجية بمجموعات منفصلة من العناصر على ذراع دعم واحدة) لاستقبال قنوات VHF وUHF. [6]

بدءًا من عام 2006، تحولت العديد من دول العالم من البث باستخدام معيار تلفزيوني تناظري قديم إلى تلفزيون رقمي أحدث [8] (DTV). ومع ذلك، تُستخدم نفس ترددات البث بشكل عام، لذا فإن الهوائيات المستخدمة للتلفزيون التناظري القديم ستستقبل أيضًا البث التلفزيوني الرقمي الجديد. غالبًا ما يزعم البائعون توفير هوائي خاص للتلفزيون الرقمي أو عالي الدقة (HDTV) يُنصح به كبديل لهوائي تلفزيون تناظري موجود ؛ في أفضل الأحوال، هذه معلومات مضللة لتوليد مبيعات المعدات غير الضرورية، [9] [10] وفي أسوأ الأحوال، قد يترك المشاهد مع هوائي UHF فقط في سوق محلي (خاصة في أمريكا الشمالية) حيث تظل بعض المحطات الرقمية على تردداتها الأصلية VHF العالية أو VHF المنخفضة .

مشاكل الاستقبال

انتشار التلفزيون الألماني الغربي في ألمانيا الشرقية.

الأماكن التي لا يمكن الوصول إليها عن طريق أجهزة إرسال البث التلفزيوني تُعرف باسم النقاط السوداء في أستراليا . [11] في ألمانيا الشرقية ، أُطلق على المناطق التي لا يمكنها استقبال إشارات التلفزيون الغربية اسم Tal der Ahnungslosen ، أو وادي الجاهلين .

داخلي

هوائي حلقي لاستقبال الموجات فوق العالية. كما يحتوي هذا الطراز على قطبين تلسكوبيين لاستقبال الموجات فوق العالية. كما يحتوي على مكبر يعمل بالتيار الكهربائي لتحسين قوة الإشارة.

يمكن تركيب الهوائيات الداخلية على التلفاز نفسه أو وضعها على طاولة بجانبه، متصلة بالتلفاز بواسطة خط تغذية قصير . نظرًا لقيود المساحة، لا يمكن أن تكون الهوائيات الداخلية كبيرة ومعقدة مثل الهوائيات الخارجية، ولا يتم تركيبها على ارتفاع عالٍ، وتمنع جدران المبنى بعض الموجات الراديوية؛ ولهذه الأسباب، لا توفر الهوائيات الداخلية استقبالًا جيدًا مثل الهوائيات الخارجية. [6] غالبًا ما تكون مناسبة تمامًا في المناطق الحضرية والضواحي، والتي تكون عادةً ضمن البصمة الإشعاعية القوية لمحطات التلفزيون المحلية. ومع ذلك، في مناطق الاستقبال الريفية الهامشية ، قد يوفر الهوائي الخارجي فقط استقبالًا مناسبًا. يتم وصف عدد قليل من أبسط الهوائيات الداخلية أدناه، ولكن توجد مجموعة كبيرة ومتنوعة من التصميمات والأنواع. يحتوي العديد منها على قرص على الهوائي مع عدد من الإعدادات المختلفة لتغيير نمط استقبال الهوائي. يجب تدوير هذا مع تشغيل الجهاز أثناء النظر إلى الشاشة حتى يتم الحصول على أفضل صورة.

آذان الأرنب

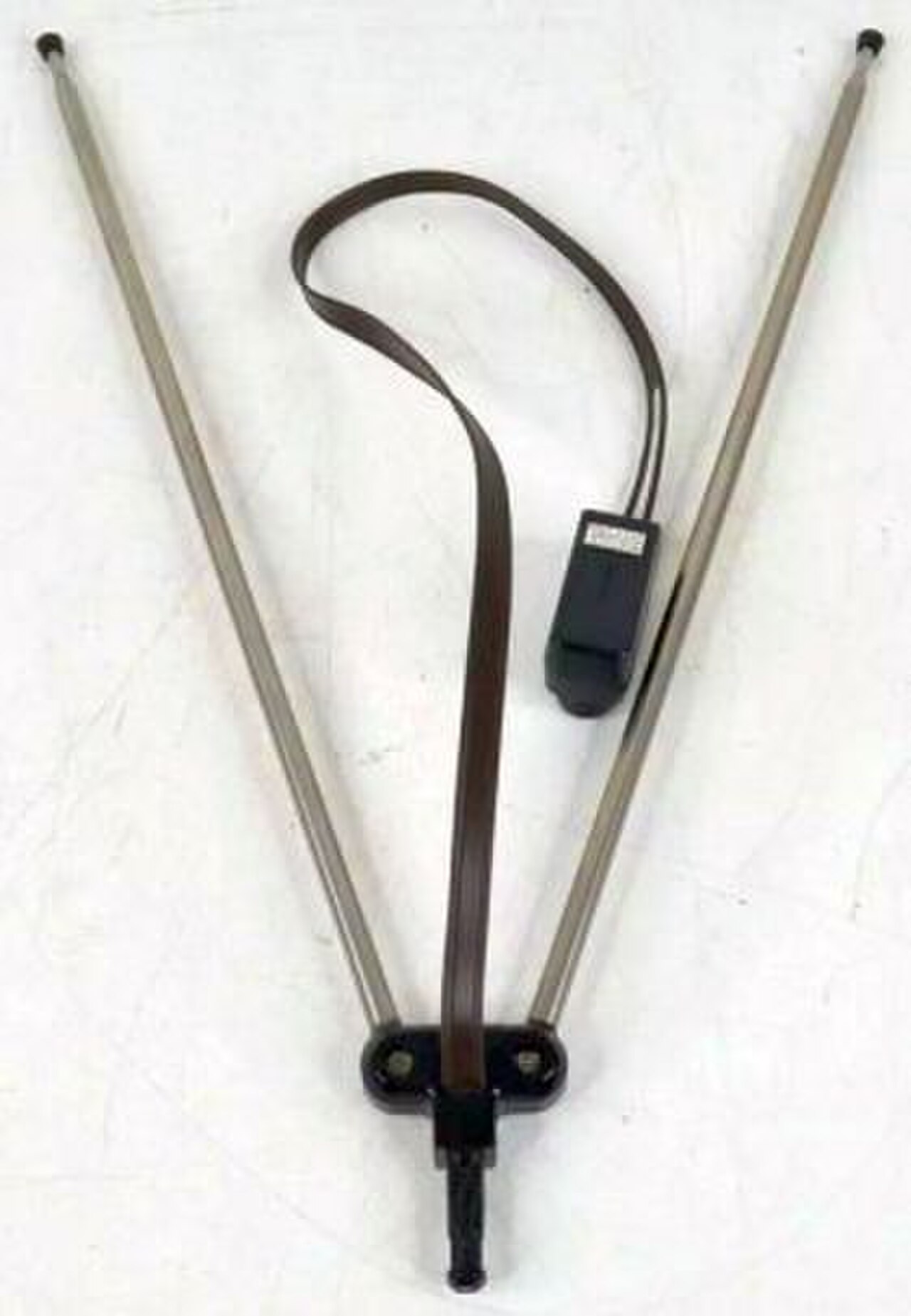

هوائي "أذن الأرنب" مع قابسه المحوري

أقدم الهوائيات الداخلية وأكثرها استخدامًا (على الأقل في الولايات المتحدة) هي آذان الأرنب أو آذان الأرنب ، والتي غالبًا ما يتم توفيرها مع أجهزة التلفزيون الجديدة. [6] إنه هوائي ثنائي القطب نصف موجة بسيط يستخدم لاستقبال نطاقات تلفزيون VHF، والتي تتكون في الولايات المتحدة من 54 إلى 88 ميجا هرتز ( النطاق الأول ) و174 إلى 216 ميجا هرتز ( النطاق الثالث )، بأطوال موجية تتراوح من 5.5 إلى 1.4 متر (18 إلى 5 أقدام). وهو مصنوع من قضيبين تلسكوبيين متصلين بقاعدة، يمتدان إلى حوالي 1 متر (3.3 قدم) طولًا (حوالي ربع الطول الموجي عند 54 ميجا هرتز) ويمكن طيهما عند عدم الاستخدام. للحصول على أفضل استقبال، يجب تعديل القضبان لتكون أقل قليلاً من1/4 الطول الموجي عند تردد القناة التلفزيونية التي يتم استقبالها. ومع ذلك، يتمتع ثنائي القطب بنطاق ترددي واسع ، وبالتالي غالبًا ما يتم تحقيق الاستقبال الكافي دون تعديل الطول.

المكسب المقاس لأذني الأرنب منخفض، حوالي -2 ديسيبل، أو -4 ديسيبل فيما يتعلق بثنائي القطب نصف الموجة. [6] وهذا يعني أنه ليس اتجاهيًا وحساسًا للمحطات البعيدة مثل هوائي كبير على السطح. ومع ذلك، فإن نمط الاستقبال بزاوية واسعة قد يسمح له باستقبال العديد من المحطات الموجودة في اتجاهات مختلفة دون الحاجة إلى إعادة التعديل عند تغيير القناة. هوائيات ثنائية القطب ثنائية الاتجاه؛ أي أن لها فصين رئيسيين في اتجاهين متعاكسين، وبمسافة 180 درجة. وبدلاً من تثبيتها في موضعها مثل الهوائيات الأخرى، يتم تثبيت العناصر على وصلات كروية ومقبس. يمكن تعديلها بزوايا مختلفة على شكل حرف V، مما يسمح بتحريكها بعيدًا عن الطريق في الأماكن المزدحمة. سبب آخر لشكل V هو أنه عند استقبال القنوات في الجزء العلوي من النطاق مع تمديد القضبان بالكامل، فإن عناصر الهوائي عادةً ما تتردد عند التوافقي الثالث . في هذا الوضع، لم يعد اتجاه الكسب الأقصى ( الفص الرئيسي ) عموديًا على القضبان. ومع ذلك، سيكون نمط الإشعاع به فصوص بزاوية على القضبان، مما يجعل من المفيد ضبطها على زوايا مختلفة.

هوائي سوطي

هوائي "سوط" على جانب جهاز تلفزيون محمول من إنتاج شركة كاسيو

تستخدم بعض أجهزة التلفاز المحمولة هوائي سوطي . [6] يتكون هذا من قضيب تلسكوبي واحد يبلغ طوله حوالي متر (3.3 قدم) متصل بالتلفاز، ويمكن سحبه عند عدم استخدامه. يعمل كهوائي أحادي القطب ربع الموجة . يتم توصيل الجانب الآخر من خط التغذية بمستوى الأرض على لوحة دائرة التلفاز، والتي تعمل كأرضية . يتمتع هوائي السوط عمومًا بنمط استقبال متعدد الاتجاهات ، مع أقصى قدر من الحساسية في الاتجاهات العمودية على محور الهوائي ومكسب مماثل لأذني الأرنب.

هوائي حلقي

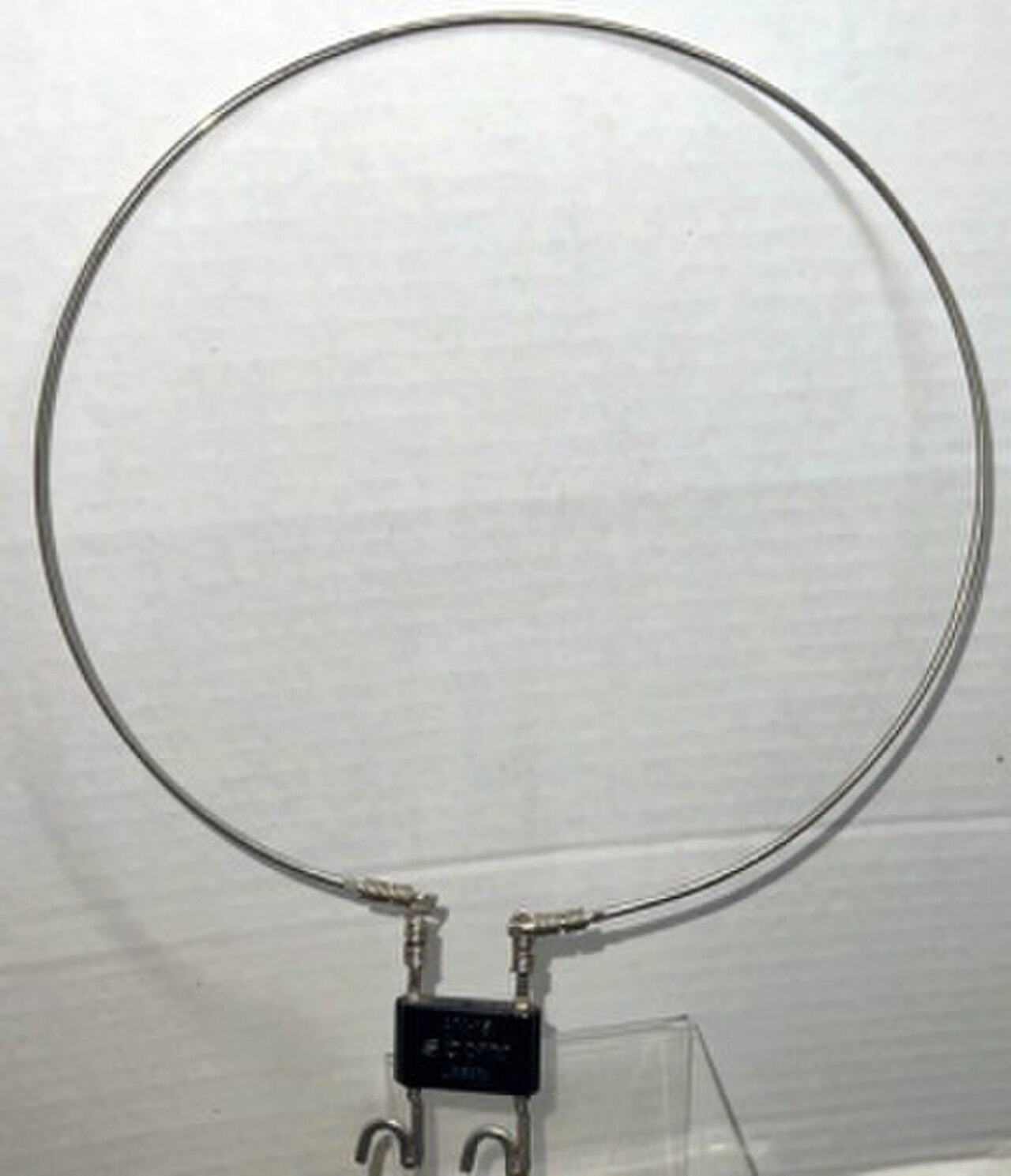

هوائي حلقي سلكي بسيط

غالبًا ما يتم استقبال قنوات UHF بواسطة هوائي حلقي بدورة واحدة . [6] نظرًا لأن هوائي آذان الأرنب يغطي نطاقات VHF فقط، فغالبًا ما يتم دمجه مع حلقة UHF مثبتة على نفس القاعدة لتغطية جميع قنوات التلفزيون. يعتمد هذا بالطبع أيضًا على البلد والمنطقة: على سبيل المثال في المملكة المتحدة وأيرلندا، تكون البث التلفزيوني الأرضي على نطاق UHF فقط، مما يعني أن الهوائي الحلقي ضروري وأن آذان الأرنب ستكون مفيدة فقط لاستقبال راديو FM . [12] [13]

هوائي مسطح

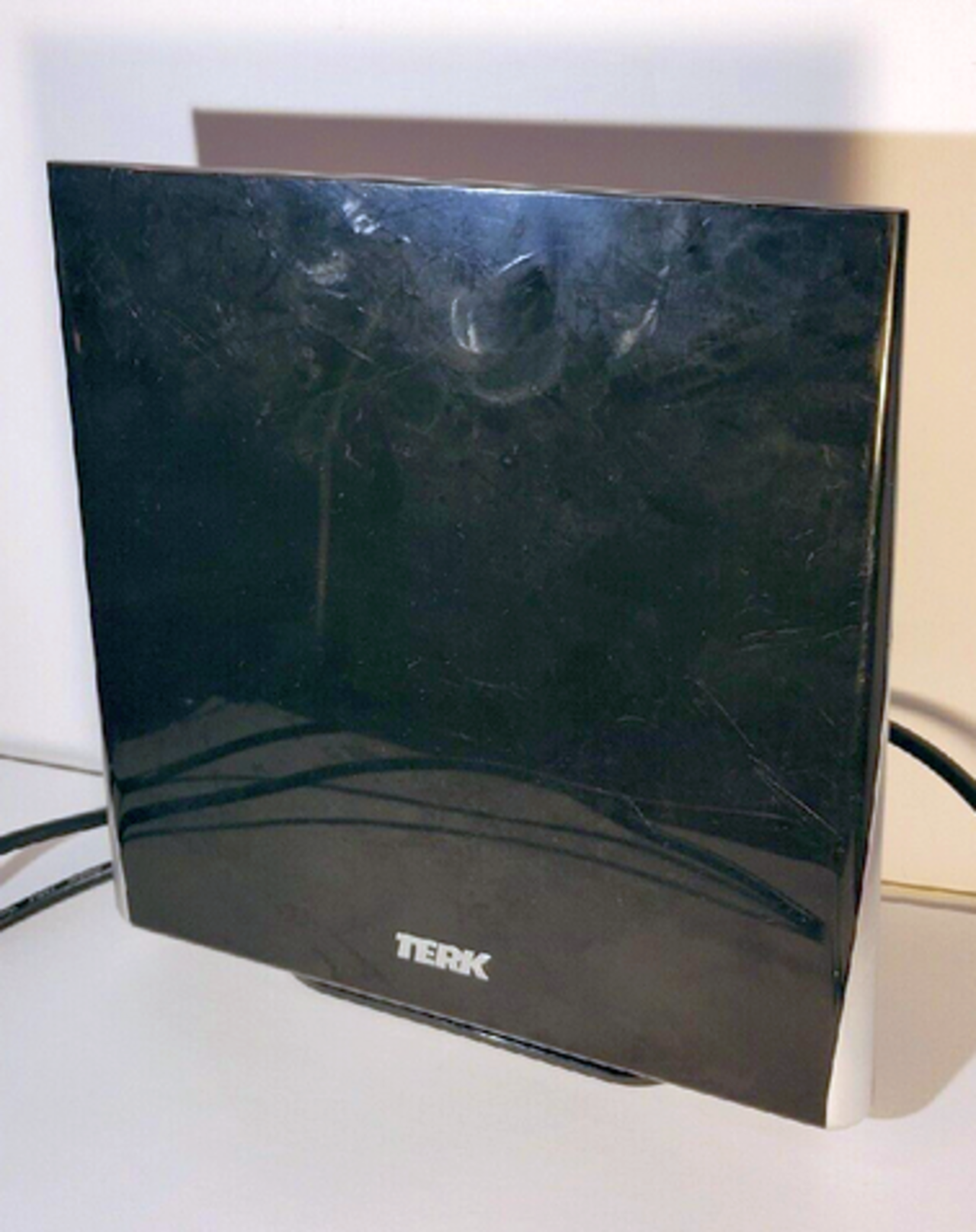

هوائي مسطح

ظاهرة أكثر حداثة للهوائيات الداخلية هي الهوائيات المسطحة ، وهي خفيفة الوزن ورقيقة وعادة ما تكون على شكل مربع مع ادعاء وجود استقبال متعدد الاتجاهات. كما يتم تسويقها على أنها أكثر توافقًا مع تصميمات المنازل الحديثة البسيطة. [14] قد تحتوي الهوائيات المسطحة على حامل أو يمكن تعليقها على الحائط أو النافذة. [15] داخليًا، يكون المربع الرقيق المسطح هوائيًا حلقيًا مع أسلاك معدنية دائرية مدمجة في بلاستيك موصل. [ بحاجة لمصدر ]

في الهواء الطلق

هوائي VHF / UHF مكون من 68 عنصرًا من Winegard . يستخدم هذا النوع الشائع من الهوائيات متعددة النطاقات هوائي UHF Yagi في المقدمة و VHF log-periodic في الخلف مقترنين معًا.

عندما تكون هناك حاجة إلى هوائي ذي مكسب أعلى لتحقيق استقبال كافٍ في مناطق الاستقبال في الضواحي أو المناطق الطرفية ، يتم استخدام هوائي اتجاهي خارجي عادةً. على الرغم من أن معظم الهوائيات البسيطة لها اتجاهات فارغة حيث يكون لديها استجابة صفرية، فإن اتجاهات المكسب المفيد واسعة جدًا. على النقيض من ذلك، يمكن أن يكون للهوائيات الاتجاهية نمط إشعاع أحادي الاتجاه تقريبًا ، لذلك يجب توجيه الطرف الصحيح للهوائي نحو محطة التلفزيون. نظرًا لأن تصميم الهوائي يوفر مكسبًا أعلى (مقارنةً بالثنائي القطب)، فإن الفص الرئيسي لنمط الإشعاع يصبح أضيق. توفر الهوائيات الخارجية ما يصل إلى 15 ديسيبل مكسبًا في قوة الإشارة ورفضًا أكبر بمقدار 15-20 ديسيبل لإشارات الأشباح في التلفزيون التناظري. [6] جنبًا إلى جنب مع زيادة الإشارة بمقدار 14 ديسيبل بسبب الارتفاع و11 ديسيبل بسبب عدم وجود جدران مبنى مخففة، يمكن أن يؤدي الهوائي الخارجي إلى زيادة قوة الإشارة بما يصل إلى 40 ديسيبل عند جهاز استقبال التلفزيون. [6]

غالبًا ما تعتمد تصميمات الهوائيات الخارجية على هوائي Yagi-Uda [16] أو مصفوفة ثنائي القطب الدورية اللوغاريتمية (LPDA). [17] تتكون هذه من عناصر ثنائية القطب متعددة نصف الموجة ، تتكون من قضبان معدنية يبلغ طولها حوالي نصف الطول الموجي لإشارة التلفزيون، مثبتة في خط على ذراع دعم. تعمل هذه كمرنانات ؛ يدفع المجال الكهربائي للموجة الراديوية الواردة الإلكترونات في القضبان ذهابًا وإيابًا، مما يخلق موجات واقفة من الجهد المتذبذب في القضبان. يمكن أن يحتوي الهوائي على عدد أصغر أو أكبر من عناصر القضيب؛ بشكل عام، كلما زاد عدد العناصر، زاد الكسب واتجاهية أكبر. تصميم آخر يستخدم بشكل أساسي لاستقبال UHF هو هوائي المصفوفة العاكسة ، ويتكون من شاشة معدنية رأسية مع عناصر ثنائية القطب متعددة مثبتة أمامها.

نطاقات البث التلفزيوني واسعة جدًا في التردد بحيث لا يمكن تغطيتها بهوائي واحد، لذا فإن الخيارين هما هوائيات منفصلة تستخدم لنطاقي VHF وUHF أو هوائي VHF/UHF مركب (كومبو). [6] يجمع هوائي VHF/UHF بين هوائيين يغذيان نفس خط التغذية المثبت على نفس ذراع الدعم. توجد العناصر الأكثر امتدادًا التي تلتقط ترددات VHF في الجزء الخلفي من الذراع وغالبًا ما تعمل كهوائي دوري لوغاريتمي . توجد العناصر الأقصر التي تستقبل محطات UHF في مقدمة الذراع وغالبًا ما تعمل كهوائي Yagi .

نظرًا لأن الهوائيات الاتجاهية يجب أن تكون موجهة نحو هوائي الإرسال، فإن هذه مشكلة عندما تكون محطات التلفزيون التي سيتم استقبالها موجودة في اتجاهات مختلفة. في هذه الحالة، غالبًا ما يتم تثبيت هوائيين اتجاهيين أو أكثر على السطح، كل منهما موجه نحو جهاز إرسال مختلف، على نفس الصاري ومتصلين بجهاز استقبال واحد للحصول على أفضل أداء، يتم استخدام مرشح أو دوائر مطابقة لمنع كل هوائي من تدهور أداء الهوائيات الأخرى المتصلة بنفس خط الإرسال. البديل هو استخدام هوائي واحد مثبت على دوار ، وهو نظام سيرفو عن بعد يدير الهوائي إلى اتجاه جديد عند تدوير قرص بجوار التلفزيون.

في بعض الأحيان يتم وضع أجهزة إرسال التلفزيون بشكل متعمد بحيث تحتاج أجهزة الاستقبال في منطقة معينة فقط إلى استقبال الإرسال في نطاق ضيق نسبيًا من طيف التلفزيون UHF الكامل ومن نفس الاتجاه، وبالتالي السماح باستخدام هوائي مجمع بمكسب أعلى. [18]

  • هوائي تلفزيون UHF
    هوائي تلفزيون UHF
  • هوائي داخلي على شكل أذن أرنب مقاوم للعوامل الجوية ومثبت في الهواء الطلق
    هوائي داخلي على شكل أذن أرنب مقاوم للعوامل الجوية ومثبت في الهواء الطلق

تثبيت

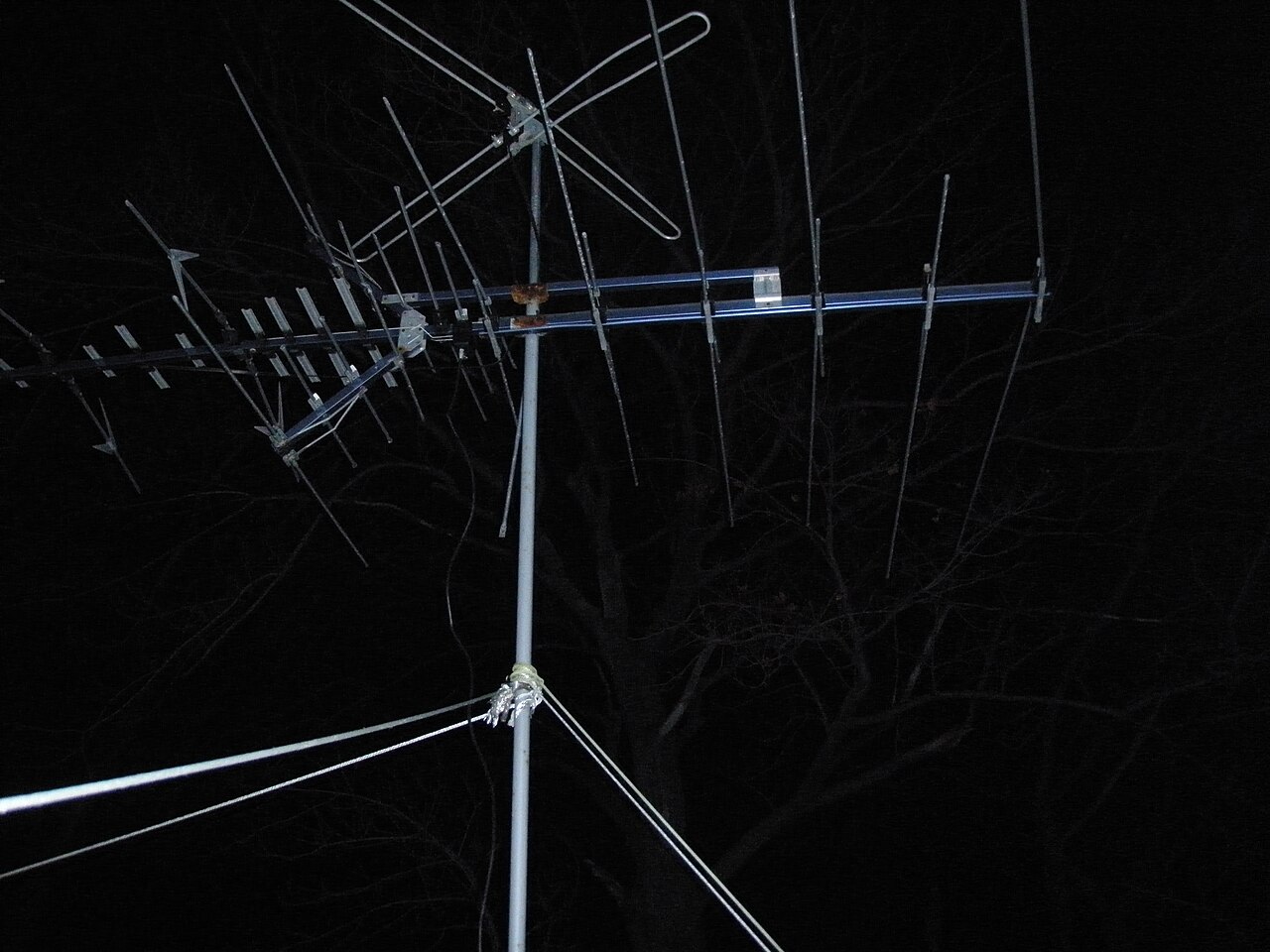

عمود هوائي قصير بجوار منزل
هوائيات تلفزيونية متعددة من نوع Yagi

يتم وضع الهوائيات عادة على أسطح المنازل وأحيانًا في العلية. يؤدي وضع الهوائي في الداخل إلى إضعاف مستوى الإشارة المتاحة بشكل كبير. [19] [20] يجب توجيه الهوائيات الاتجاهية نحو جهاز الإرسال الذي تستقبله؛ في معظم الحالات لا تكون هناك حاجة إلى دقة كبيرة. في منطقة معينة، يتم ترتيبها أحيانًا بحيث تكون جميع أجهزة إرسال التلفزيون موجودة في نفس الاتجاه تقريبًا وتستخدم ترددات متباعدة بشكل وثيق بما يكفي بحيث يكفي هوائي واحد للجميع. قد يرسل موقع جهاز إرسال واحد إشارات لعدة قنوات. [21] CABD (توزيع البث الهوائي المشترك) هو نظام مثبت داخل مبنى لاستقبال إشارات التلفزيون / FM المجانية المنقولة عبر ترددات الراديو وتوزيعها على الجمهور. [22]

تكون إشارات التلفزيون التناظري عرضة للظلال في الصورة، حيث تعطي الصور المتعددة المتقاربة انطباعًا بوجود صور غير واضحة ومكررة للحواف في الصورة. ويرجع هذا إلى انعكاس الإشارة من الأشياء القريبة (المباني والأشجار والجبال)؛ يتم التقاط عدة نسخ من الإشارة، بقوى مختلفة وعرضة لتأخيرات مختلفة. وهذا يختلف بالنسبة لعمليات الإرسال الأخرى. يمكن أن يؤدي وضع الهوائي بعناية إلى وضع حل وسط، مما يقلل من الظلال على القنوات المختلفة. الظلال ممكنة أيضًا إذا التقطت هوائيات متعددة متصلة بنفس المستقبل نفس المحطة، خاصةً إذا كانت أطوال الكابلات التي تربطها بالمقسم / الدمج مختلفة الأطوال أو كانت الهوائيات قريبة جدًا من بعضها البعض. [23] يتم استبدال التلفزيون التناظري بالتلفزيون الرقمي، والذي لا يخضع للظلال؛ نفس الإشارة المنعكسة التي تسبب الظلال في إشارة تناظرية لن تنتج أي محتوى قابل للعرض على الإطلاق في التلفزيون الرقمي. ومع ذلك، في هذه الحالة، يتسبب التداخل في تدهور جودة الصورة بشكل كبير.

هوائيات السطح والهوائيات الخارجية الأخرى

هوائيات مثبتة على أسطح المنازل في إنجلترا

يتم تثبيت الهوائيات على الأسطح بطرق مختلفة، وعادة ما تكون على عمود لرفعها فوق السطح. وهذا عادة ما يكون كافيا في معظم المناطق. ومع ذلك، في بعض الأماكن، مثل الوادي العميق أو بالقرب من الهياكل الأطول، قد يلزم وضع الهوائي في مكان أعلى بشكل كبير، باستخدام صاري أو صارية مرفوعة . يشار إلى السلك الذي يربط الهوائي في الداخل باسمانخفاض أو انخفاض ، وكلما كان طول انخفاض السلك، كلما زاد تدهور الإشارة في السلك. قد تساعد بعض الكابلات في تقليل هذا الاتجاه.

كلما كان وضع الهوائي أعلى، كان أداؤه أفضل. سيتمكن الهوائي ذو الكسب الأعلى من استقبال إشارات أضعف من الاتجاه المفضل له. ستضعف المباني المتداخلة والميزات الطبوغرافية (الجبال) والغابات الكثيفة الإشارة؛ في كثير من الحالات، ستنعكس الإشارة بحيث تظل الإشارة القابلة للاستخدام متاحة. هناك مخاطر مادية متأصلة في الهوائيات العالية أو المعقدة، مثل سقوط الهيكل أو تدميره بسبب الطقس. هناك أيضًا قوانين محلية مختلفة تقيد وتحد من أشياء مثل ارتفاع الهيكل دون الحصول على تصاريح . على سبيل المثال، في الولايات المتحدة، يسمح قانون الاتصالات لعام 1996 لأي مالك منزل بتثبيت "هوائي مصمم لاستقبال إشارات البث التلفزيوني المحلي" ولكن "الصواري التي يزيد ارتفاعها عن 12 قدمًا [3.5 مترًا] فوق خط السطح قد تخضع لمتطلبات التصاريح المحلية." [24]

هوائيات داخلية

كما تمت مناقشته سابقًا، يمكن وضع الهوائيات في الأماكن المغلقة حيث تكون الإشارات قوية بما يكفي للتغلب على عيوب الهوائي. يتم توصيل الهوائي ببساطة بجهاز استقبال التلفزيون ووضعه بشكل ملائم، غالبًا في الجزء العلوي من جهاز الاستقبال ("الجهاز العلوي"). في بعض الأحيان، يلزم إجراء تجارب على الموضع للحصول على أفضل صورة. يمكن أن تستفيد الهوائيات الداخلية أيضًا من تضخيم التردد اللاسلكي، والذي يُطلق عليه عادةً معزز التلفزيون. يمكن أن يكون الاستقبال من الهوائيات الداخلية مشكلة في المناطق ذات الإشارة الضعيفة. [ بحاجة لمصدر ]

تركيب العلية

في بعض الأحيان، من المستحسن عدم وضع هوائي على السطح؛ في هذه الحالات، غالبًا ما يتم تثبيت الهوائيات المصممة للاستخدام الخارجي في العلية أو الطابق العلوي، على الرغم من توفر الهوائيات المصممة للاستخدام في العلية أيضًا. يؤدي وضع الهوائي في الداخل إلى تقليل أدائه بشكل كبير بسبب الارتفاع المنخفض عن مستوى الأرض والجدران الفاصلة؛ ومع ذلك، في مناطق الإشارة القوية، قد يكون الاستقبال مرضيًا. [20] يُعتقد أن طبقة واحدة من ألواح الأسفلت ، ولباد السقف ، وسطح السقف المصنوع من الخشب الرقائقي تعمل على إضعاف الإشارة إلى النصف تقريبًا. [25]

هوائيات متعددة، دوارات

هوائيان مثبتان على السطح، متباعدان أفقيًا ورأسيًا

من المرغوب فيه أحيانًا استقبال إشارات من أجهزة إرسال ليست في نفس الاتجاه. يمكن تحقيق ذلك، لمحطة واحدة في كل مرة، باستخدام دوار يعمل بمحرك كهربائي لتدوير الهوائي حسب الرغبة. بدلاً من ذلك، يمكن استخدام هوائيين أو أكثر، كل منهما يشير إلى جهاز إرسال مرغوب ومقترن بدوائر مناسبة. لمنع الهوائيات من التداخل مع بعضها البعض، يجب أن تكون المسافة الرأسية بين الأذرع نصف الطول الموجي لأدنى تردد يجب استقباله (المسافة = ⁠λ/2⁠ ). [23] يبلغ الطول الموجي لـ 54 ميجا هرتز (القناة 2) 5.5 متر (18 قدمًا) (λ × f = c ) لذا يجب أن تكون المسافة بين الهوائيات 2.25 متر (90 بوصة) على الأقل. من المهم أيضًا أن تكون الكابلات التي تربط الهوائيات بمقسم/دمج الإشارة بنفس الطول تمامًا لمنع مشكلات الطور ، والتي تسبب الظلال مع الاستقبال التناظري. أي أن الهوائيين قد يلتقطان نفس المحطة؛ ستصل الإشارة من المحطة ذات الكابل الأقصر إلى المستقبل قبل ذلك بقليل، مما يوفر للمستقبل صورتين غير متماثلتين قليلاً. قد تكون هناك مشكلات في الطور حتى مع نفس طول كابل التوصيل السفلي. قد تساعد مرشحات النطاق الترددي أو مصائد الإشارة في تقليل هذه المشكلة.

بالنسبة لوضع هوائيات متعددة جنبًا إلى جنب، كما هو شائع في مساحة ذات ارتفاع محدود مثل العلية، فيجب فصلها بمسافة طول موجي كامل واحد على الأقل من أدنى تردد يتم استقباله في أقرب نقطة لها.

عندما يتم استخدام هوائيات متعددة في كثير من الأحيان، يكون أحدها لمجموعة من المحطات الموجودة في نفس الموقع، ويكون الآخر لجهاز إرسال واحد في اتجاه مختلف.

أمان

  • هوائيات التلفاز موصلات جيدة للكهرباء وتجذب الصواعق، وتعمل كقضيب صواعق . وعادة ما يتم استخدام مانع الصواعق للحماية من ذلك. يلزم وجود قضيب تأريض كبير متصل بالهوائي والعمود أو العمود. [26]
  • يتم تثبيت الصواري بشكل صحيح، وخاصة الطويلة منها، بكابل مجلفن ؛ ولا حاجة إلى عوازل. وهي مصممة لتحمل أسوأ الظروف الجوية في المنطقة ويتم وضعها بحيث لا تتداخل مع خطوط الكهرباء في حالة سقوطها.
  • هناك خطر كامن في التواجد على سطح المنزل، وهو أمر ضروري لتثبيت أو تعديل هوائي التلفزيون.
