نظام مرجع الشبكة العسكرية
| الجيوديسيا |
|---|
 |
نظام مرجع الشبكة العسكرية ( MGRS ) [1] هو معيار الإحداثيات الجغرافية الذي تستخدمه جيوش حلف شمال الأطلسي لتحديد النقاط على الأرض. يشتق نظام MGRS من نظام الشبكة العالمي المستعرض ميركاتور (UTM) ونظام الشبكة العالمي القطبي المجسم (UPS) ، ولكنه يستخدم اتفاقية تسمية مختلفة. يتم استخدام نظام MGRS كرمز جغرافي للأرض بأكملها.
من الأمثلة على إحداثيات MGRS ، أو مرجع الشبكة ، 4QFJ12345678، والذي يتكون من ثلاثة أجزاء:
- 4Q (مُصمم منطقة الشبكة، GZD)
- FJ (المعرف المربع 100000 متر)
- 1234 5678 (الموقع الرقمي؛ الاتجاه الشرقي هو 1234 والاتجاه الشمالي هو 5678، في هذه الحالة تحديد موقع بدقة 10 أمتار)
إن مرجع شبكة MGRS هو نظام مرجعي نقطي. وعند استخدام مصطلح "مربع الشبكة"، فإنه يمكن أن يشير إلى مربع بطول ضلع 10 كم (6 أميال)، أو 1 كم، أو 100 متر (328 قدمًا)، أو 10 أمتار، أو 1 متر، اعتمادًا على دقة الإحداثيات المقدمة. (في بعض الحالات، يتم اقتصاص المربعات المجاورة لتقاطع منطقة الشبكة (GZJ)، لذا فإن المضلع هو الوصف الأفضل لهذه المناطق.) يجب أن يكون عدد الأرقام في الموقع العددي زوجيًا: 0، 2، 4، 6، 8 أو 10، اعتمادًا على الدقة المطلوبة. عند تغيير مستويات الدقة، من المهم اقتطاع قيم الشرق والشمال بدلاً من تقريبها لضمان بقاء المضلع الأكثر دقة ضمن حدود المضلع الأقل دقة. ويرتبط بهذا أولوية الزاوية الجنوبية الغربية للمضلع باعتبارها نقطة التسمية للمضلع بأكمله. في الحالات التي لا يكون فيها المضلع مربعًا وتم قصه بواسطة تقاطع منطقة الشبكة، يحتفظ المضلع بتسمية الزاوية الجنوبية الغربية كما لو لم يتم قصه.
- 4Q ......................GZD فقط، مستوى الدقة 6° × 8° (في معظم الحالات)
- 4Q FJ ...................GZD و 100 كم معرف مربع الشبكة، مستوى الدقة 100 كم
- 4Q FJ 1 6 ...............مستوى الدقة 10 كم
- 4Q FJ 12 67 .............مستوى الدقة 1 كم
- 4Q FJ 123 678 ...........مستوى الدقة 100 متر
- 4Q FJ 1234 6789 .........مستوى الدقة 10 م
- 4Q FJ 12345 67890 ....... مستوى الدقة 1 متر
تعيين منطقة الشبكة
الجزء الأول من إحداثيات MGRS هو تسمية منطقة الشبكة . تتقاطع مناطق UTM بعرض 6 درجات، مرقمة من 1 إلى 60، مع نطاقات خطوط العرض التي يبلغ ارتفاعها عادةً 8 درجات، والمُشار إليها بالأحرف C-X (مع حذف I وO). يبلغ ارتفاع نطاق خط العرض في أقصى الشمال، X، 12 درجة. يكون تقاطع منطقة UTM ونطاق خط العرض (عادةً) مضلعًا مقاس 6 درجات × 8 درجات يسمى منطقة الشبكة ، والتي يتكون تعيينها في MGRS من رقم المنطقة (رقم واحد أو رقمين - الرقم للمناطق من 1 إلى 9 هو مجرد رقم واحد، وفقًا للمثال في DMA TM 8358.1، القسم 3-2، [1] الشكل 7)، متبوعًا بحرف نطاق خط العرض (أحرف كبيرة). يتم استخدام نفس التدوين في كل من UTM وMGRS، أي نظام مرجع شبكة UTM؛ تُظهر المقالة الخاصة بمخطط مركاتور المستعرض العالمي العديد من الخرائط لهذه المناطق الشبكية، بما في ذلك المخالفات في سفالبارد وجنوب غرب النرويج.

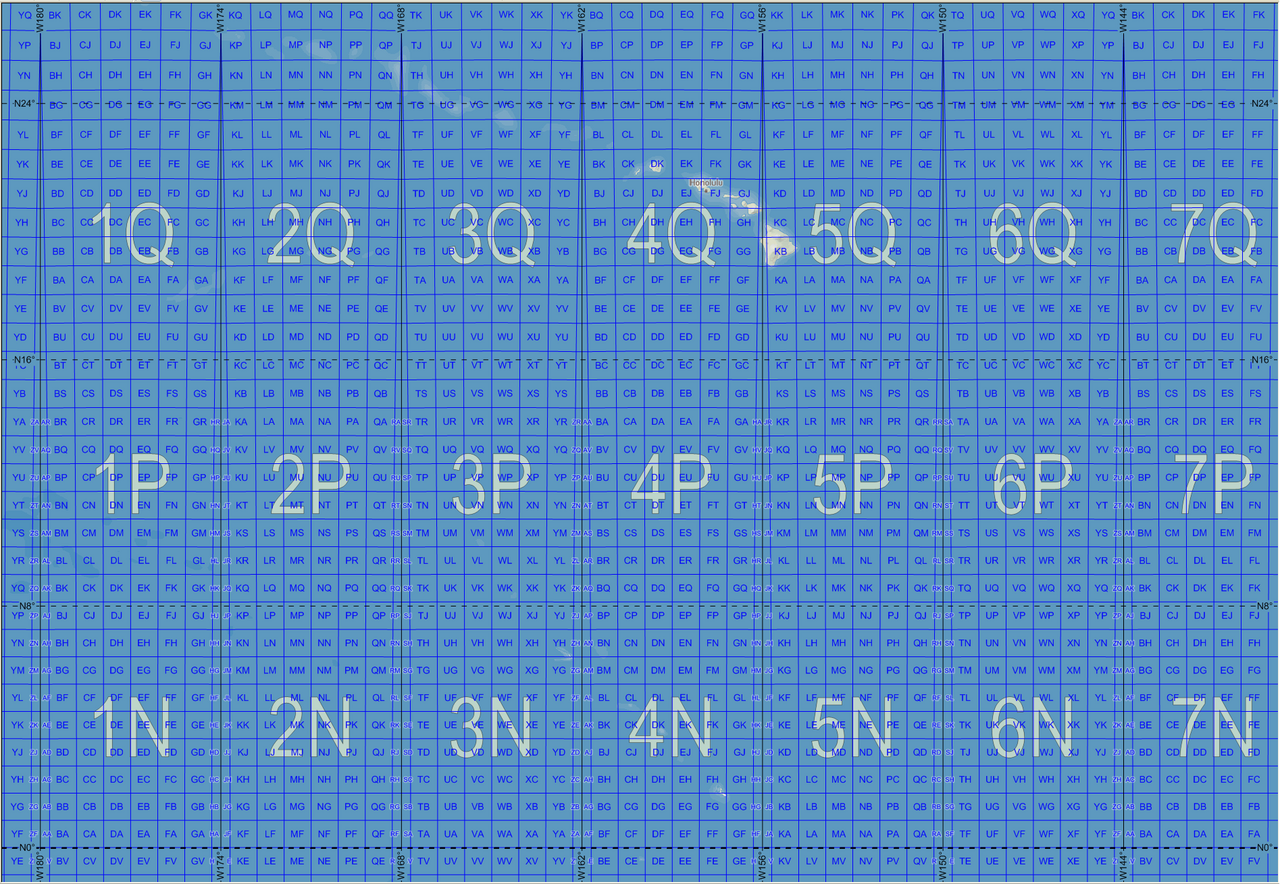

كما يوضح الشكل 1، تقع هونولولو في منطقة الشبكة 4Q.
تحديد مساحة 100 ألف متر مربع
الجزء الثاني من إحداثيات MGRS هو تحديد المربع 100000 متر . يتم تقسيم كل منطقة UTM إلى مربعات 100000 متر، بحيث تحتوي زواياها على إحداثيات UTM مضاعفات 100000 متر. يتكون التحديد من حرف عمودي (A–Z، مع حذف I وO) متبوعًا بحرف صف (A–V، مع حذف I وO).
بالقرب من خط الاستواء، تحمل أعمدة منطقة UTM 1 الحروف A–H، وأعمدة منطقة UTM 2 تحمل الحروف J–R (مع حذف الحرف O)، وأعمدة منطقة UTM 3 تحمل الحروف S–Z. في المنطقة 4، تبدأ حروف الأعمدة من جديد من A، وهكذا في جميع أنحاء العالم.
بالنسبة لأحرف الصفوف، هناك في الواقع مخططان بديلان للأحرف داخل MGRS:
- في مخطط AA ، [2] المعروف أيضًا باسم MGRS-New ، [3] والذي يستخدم في WGS84 وبعض البيانات الجيوديسية الحديثة الأخرى ، يكون الحرف للصف الأول - شمال خط الاستواء مباشرةً - هو A في المناطق ذات الأرقام الفردية، وF في المناطق ذات الأرقام الزوجية، كما هو موضح في الشكل 1. لاحظ أن المربع الواقع في أقصى الغرب في هذا الصف، في المنطقة 1، يحمل التعريف AA.
- في مخطط AL البديل ، [2] والمعروف أيضًا باسم MGRS-Old ، [3] والذي يستخدم لبعض البيانات الجيوديسية القديمة ، يتم إزاحة أحرف الصف 10 خطوات في الأبجدية. وهذا يعني أن الحرف للصف الأول هو L في المناطق ذات الأرقام الفردية وR في المناطق ذات الأرقام الزوجية. المربع الواقع في أقصى الغرب في الصف الأول، في المنطقة 1، له التعريف AL.
إذا كانت إحداثيات MGRS مكتملة (مع تعيين منطقة الشبكة وتحديد 100000 متر مربع)، وكانت صالحة في مخطط حروف واحد، فعادةً ما تكون غير صالحة في المخطط الآخر، والذي لن يحتوي على مثل هذه المساحة المربعة 100000 متر في منطقة الشبكة. (نطاق خط العرض X هو الاستثناء لهذه القاعدة). لذلك، لا يمكن عادةً فهم الموضع المبلغ عنه في بيانات حديثة على أنه يستخدم بيانات قديمة، والعكس صحيح - بشرط أن تستخدم البيانات مخططات حروف MGRS مختلفة.
في الخريطة (الشكل 1)، التي تستخدم مخطط AA، نرى أن هونولولو تقع في منطقة الشبكة 4Q، ومربع FJ. ولإعطاء موقع هونولولو بدقة 100 كم، نكتب 4QFJ.
الموقع العددي
الجزء الثالث من إحداثيات MGRS هو الموقع العددي داخل مربع مساحته 100000 متر، ويُعطى على هيئة n + n رقم، حيث n هو 1 أو 2 أو 3 أو 4 أو 5. إذا تم استخدام 5 + 5 أرقام، فإن الأرقام الخمسة الأولى تعطي الاتجاه الشرقي بالأمتار، مقاسًا من الحافة اليسرى للمربع، والأرقام الخمسة الأخيرة تعطي الاتجاه الشمالي بالأمتار، مقاسًا من الحافة السفلية للمربع. الدقة في هذه الحالة هي متر واحد، لذا فإن إحداثيات MGRS تمثل مربعًا مساحته متر واحد، حيث يتم قياس الاتجاه الشرقي والشمالي إلى الزاوية الجنوبية الغربية. إذا كانت دقة 10 أمتار كافية، فيمكن إسقاط الرقم الأخير للاتجاه الشرقي والشمالي، بحيث يتم استخدام 4 + 4 أرقام فقط، لتمثيل مربع مساحته 10 أمتار. إذا كانت دقة 100 متر كافية، فإن 3 + 3 أرقام تكفي؛ إذا كانت دقة 1 كم كافية، فيكفي 2 + 2 رقمين؛ وإذا كانت دقة 10 كم كافية، فيكفي 1 + 1 رقم. دقة 10 أمتار (4 + 4 أرقام) كافية للعديد من الأغراض، وهي معيار الناتو لتحديد الإحداثيات.
إذا قمنا بتكبير الصورة على هاواي (الشكل 2)، فسنرى أن المربع الذي يحتوي على هونولولو، إذا استخدمنا دقة 10 كم، سيُكتب 4QFJ15.
إذا كانت منطقة الشبكة أو المربع الذي يبلغ طوله 100000 متر غير موجودة في السياق، فيمكن حذفها، وتحديد الموقع الرقمي فقط. على سبيل المثال:
- إذا كان كل موقع يقع ضمن نفس منطقة الشبكة، فسيتم تحديد الموقع المربع والرقمي الذي يبلغ 100000 متر فقط.
- إذا كان كل موقع يقع ضمن نفس منطقة الشبكة ومساحة 100000 متر مربع، فسيتم تحديد الموقع العددي فقط.
- ومع ذلك، حتى لو كان كل موضع يقع ضمن منطقة صغيرة، ولكن المنطقة تتداخل مع عدة مربعات أو مناطق شبكية كل منها يبلغ طول الواحدة منها 100000 متر، فإن مرجع الشبكة بالكامل مطلوب.
يقرأ المرء دائمًا إحداثيات الخريطة من الغرب إلى الشرق أولاً (اتجاه الشرق)، ثم من الجنوب إلى الشمال (الشمال). تتضمن الاختصارات الشائعة "في المنزل، أعلى الدرج"، "من اليسار إلى اليمين، من الأسفل إلى الأعلى" و"اقرأ من اليمين إلى الأعلى".
الاختصار وليس التقريب وقراءة المزيد
كما ذكر أعلاه، عند تحويل إحداثيات UTM إلى مرجع شبكة MGRS، أو عند اختصار مرجع شبكة MGRS إلى دقة أقل، يجب قطع الإحداثيات، وليس تقريبها. كان هذا مثيرًا للجدل في الماضي، حيث استخدمت المواصفة الأقدم، TM8358.1، [1] التقريب، كما فعلت GEOTRANS [4] قبل الإصدار 3.0. ومع ذلك، يتم استخدام التقريب في GEOTRANS منذ الإصدار 3.0، وفي NGA Military Map Reading 201 [3] (الصفحة 5) وفي دليل ميداني للجيش الأمريكي 3-25.26. [5] تستخدم النسخة المدنية من MGRS، USNG ، التقريب أيضًا. [6]
المربعات التي تعبر حدود نطاق خطوط العرض
إن حدود نطاقات خطوط العرض عبارة عن دوائر متوازية (خطوط سوداء متقطعة في الشكل 1)، والتي لا تتطابق مع حدود المربعات التي يبلغ طولها 100000 متر (الخطوط الزرقاء في الشكل 1). على سبيل المثال، عند الحد الفاصل بين منطقتي الشبكة 1P و1Q، نجد مربع BT بمساحة 100000 متر، يقع ثلثاها تقريبًا جنوب خط العرض 16 درجة وبالتالي في منطقة الشبكة 1P، بينما يقع ثلثها شمال خط العرض 16 درجة وبالتالي في 1Q. لذا، يجب أن يبدأ مرجع شبكة MGRS لموقع في BT بـ 1PBT في الجزء الجنوبي من BT، و1QBT في الجزء الشمالي من BT. على الأقل، هذا ممكن إذا كانت دقة مرجع الشبكة كافية لوضع المنطقة المشار إليها بالكامل داخل 1P أو 1Q.
ولكن يمكن لمرجع شبكة MGRS أن يشير إلى منطقة تعبر حدود نطاق خطوط العرض. على سبيل المثال، عند وصف المربع BT بالكامل، هل يجب أن يُسمى 1PBT أم 1QBT؟ أو عند وصف المربع BT8569 الذي تبلغ مساحته 1000 متر، هل يجب أن يُسمى 1PBT8569 أم 1QBT8569؟ في هذه الحالات، يجب أن يقبل البرنامج الذي يفسر مرجع شبكة MGRS كلا حرفي نطاق خطوط العرض المحتملين. وقد تم تقديم دافع عملي في ملاحظات الإصدار الخاصة بـ GEOTRANS، [4] الإصدار 2.0.2، 1999:
تم تغيير وحدة MGRS لجعل فحص خطوط العرض النهائي في تحويلات MGRS إلى UTM حساسًا لدقة سلسلة إحداثيات MGRS المدخلة. كلما انخفضت دقة الإدخال، كلما سُمح بمزيد من "الخطأ" في الفحص النهائي لحرف منطقة خط العرض. هذا لمعالجة مشكلة أثارها بعض طياري F-16، الذين يقطعون سلاسل MGRS التي يتلقونها من الجيش. يمكن أن يضعهم هذا القطع على الجانب الخطأ من حدود منطقة خط العرض، مما يتسبب في اعتبار سلسلة MGRS المقطوعة غير صالحة. يتسبب التصحيح في اعتبار السلاسل المقطوعة صالحة إذا كان أي جزء من المربع الذي تشير إليه يقع ضمن منطقة خط العرض المحددة بالحرف الثالث من السلسلة.
المناطق القطبية

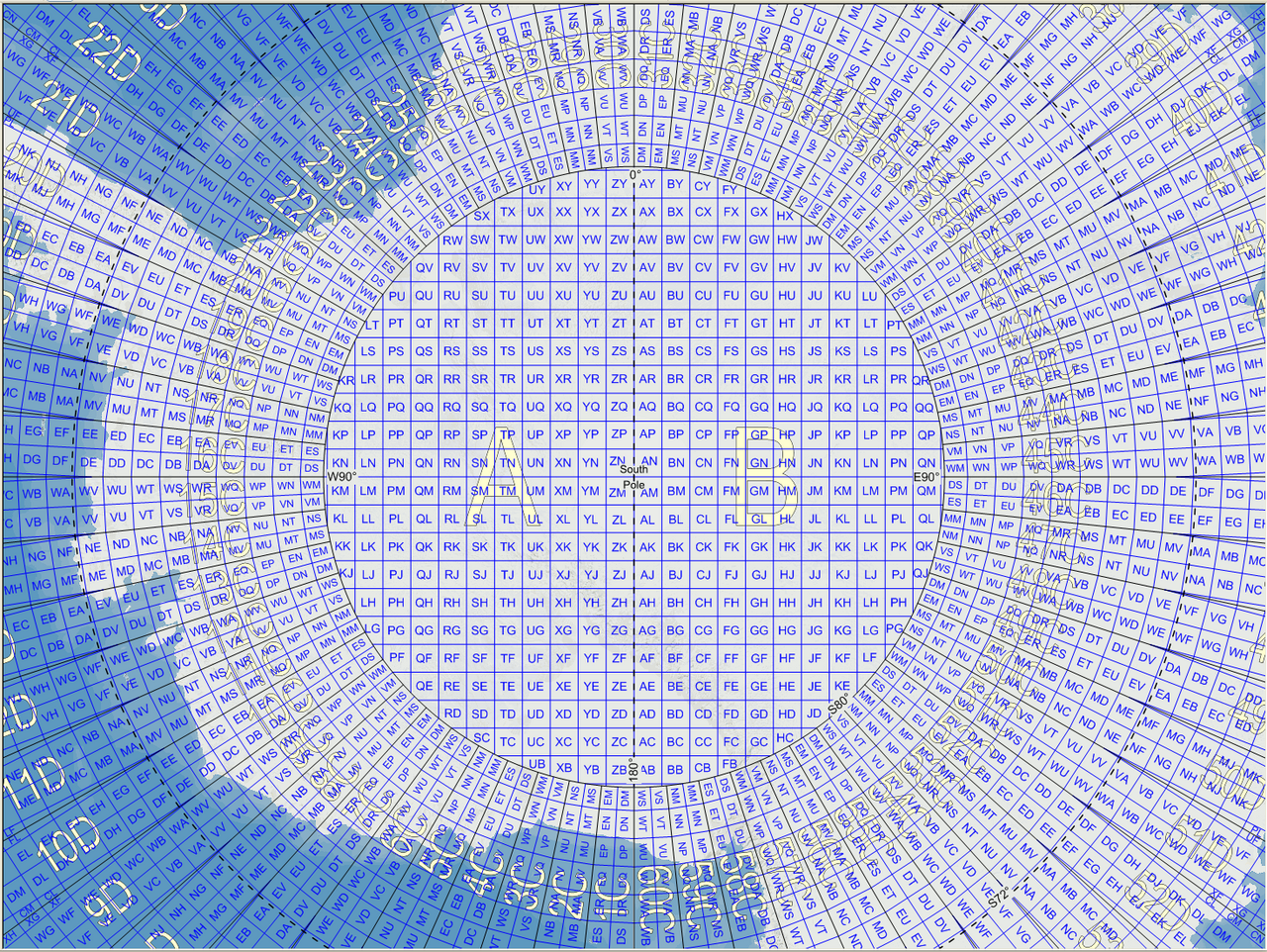

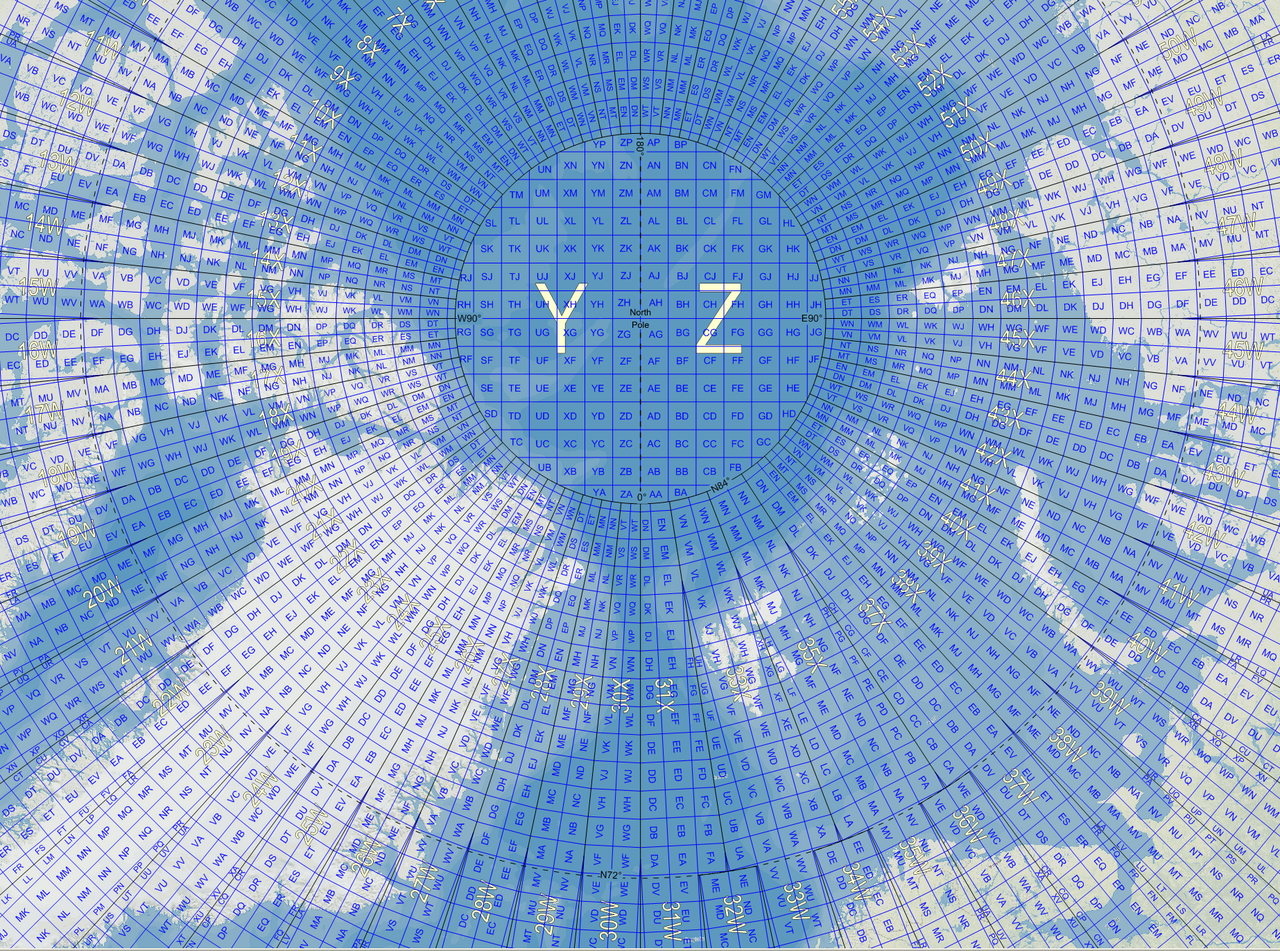

في المناطق القطبية، يتم استخدام اتفاقية مختلفة. [7] جنوب 80 درجة جنوبًا، يتم استخدام UPS South ( التصوير المجسم القطبي العالمي ) بدلاً من إسقاط UTM. يشكل نصف الدائرة الغربي منطقة شبكة تحمل التسمية A؛ يشكل نصف الدائرة الشرقي منطقة تحمل التسمية B؛ انظر الشكل 3. شمال 84 درجة شمالًا، يتم استخدام UPS North، ونصف الدائرة الغربي هو Y، والشرقي هو Z؛ انظر الشكل 4. نظرًا لأن الأحرف A وB وY وZ غير مستخدمة لأي نطاقات خطوط عرض من UTM، فإن وجودها في إحداثيات MGRS، مع حذف رقم المنطقة، يشير إلى أن الإحداثيات موجودة في نظام UPS.
يختلف مخطط الحروف لمربعات 100000 متر مربع قليلاً في المناطق القطبية. تستخدم أحرف الأعمدة أبجدية أكثر تقييدًا، من A إلى Z ولكنها تحذف D وE وI وM وN وO وV وW؛ يتم ترتيب الأعمدة بحيث يكون العمود الأيمن في منطقة الشبكة A وY يحمل حرف العمود Z، ويبدأ العمود التالي في منطقة الشبكة B أو Z بحرف العمود A. تنتقل أحرف الصفوف من A إلى Z، مع حذف I وO. تضمن أبجدية الأعمدة المقيدة لـ UPS عدم وجود مربع UPS بجوار مربع UTM بنفس التعريف.
في المناطق القطبية، هناك نسخة واحدة فقط من مخطط الحروف. [7]
انظر أيضا
هناك أنظمة تسمية جغرافية أخرى من هذا النوع الأبجدي الرقمي:
- تم اعتماد نظام مرجع المنطقة العالمي (GARS) من قبل الوكالة الوطنية للاستخبارات الجغرافية المكانية لاستخدامه في وزارة الدفاع الأمريكية في تطبيقات معينة. يحدد نظام GARS مناطق تبلغ مساحتها 30x30 و15x15 ولا تقل عن 5x5 دقائق من خطوط العرض والطول.
- الشبكة الوطنية للمسح الأرضي هي نظام آخر من أنظمة ميركاتور المستعرضة مصمم للمواقع في الجزر البريطانية
- حل نظام مركاتور المستعرض الأيرلندي محل نظام الشبكة المرجعية الأيرلندي
- الشبكة الوطنية للولايات المتحدة (USNG)، التي طورتها لجنة البيانات الجغرافية الفيدرالية .
- لقد تم استخدام نظام المرجع الجغرافي العالمي (GEOREF) في الملاحة الجوية، ولكن نادرًا ما يتم رؤيته اليوم.
- يتم استخدام نظام تحديد المواقع Maidenhead من قبل مشغلي الراديو الهواة.
- رمز المنطقة الطبيعية
