ساوند بلاستر

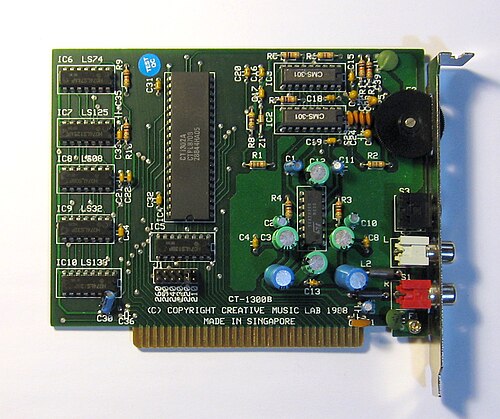

بدأ تاريخ بطاقات الصوت الإبداعية مع إصدار لوحة Creative Music System ("C/MS") CT-1300 في أغسطس 1987. احتوت على دائرتين متكاملتين من نوع Philips SAA1099 ، واللتان وفرتا معًا 12 قناة من الصوت الاستريو "bee-in-a-box" ذي الموجة المربعة ، ويمكن استخدام أربع قنوات منها للضوضاء.

ظهرت هذه الدوائر المتكاملة سابقًا في العديد من مجلات الإلكترونيات الشهيرة حول العالم. لسنوات عديدة، اعتمدت شركة كرييتف على استخدام مكونات جاهزة وتصاميم مرجعية من الشركات المصنعة لمنتجاتها الأولى. كانت الدوائر المتكاملة المختلفة مغطاة بملصقات ورقية بيضاء أو سوداء تغطي سطحها بالكامل لإخفاء هويتها. على لوحة C/MS تحديدًا، كانت رقائق فيليبس مغطاة بقطع ورق بيضاء تحمل نقشًا وهميًا "CMS-301". أما قطع كرييتف الأصلية فكانت تحمل عادةً أرقام CT مرجعية ثابتة.

والمثير للدهشة أن اللوحة احتوت أيضاً على دارة متكاملة كبيرة من نوع DIP ذات 40 طرفاً تحمل نقشاً مطبوعاً بالشاشة الحريرية "CT 1302A CTPL 8708" (منطق قابل للبرمجة من شركة Creative Technology) ، وتبدو تماماً مثل معالج الإشارات الرقمية (DSP) الخاص ببطاقة Sound Blaster اللاحقة. تستخدم البرامج، بما في ذلك برامج Creative نفسها، هذه الدارة لاكتشاف البطاقة تلقائياً (عن طريق تجربة عمليات قراءة وكتابة معينة للسجلات).

بعد عام، في عام 1988، سوّقت شركة كرييتف بطاقة C/MS عبر متاجر راديو شاك تحت اسم جيم بلاستر . كانت هذه البطاقة مطابقة تمامًا لجهاز C/MS السابق. فبينما كانت حزمة C/MS تتضمن خمسة أقراص مرنة مليئة بالبرامج المساعدة وملفات الأغاني، قدّمت كرييتف قرصًا مرنًا واحدًا فقط يحتوي على البرامج المساعدة الأساسية وتحديثات الألعاب لتمكين ألعاب سييرا أونلاين التي تستخدم محرك سييرا كرييتف إنتربريتر من تشغيل الموسيقى باستخدام البطاقة، كما تضمنت أيضًا نسخةً مُعدّلةً من لعبة سيلفيد أضافت دعمًا لبطاقة C/MS.

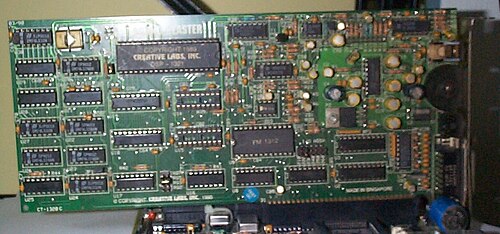

تم إصدار بطاقة الصوت Sound Blaster 1.0 (التي تحمل الاسم الرمزي " Killer Kard ")، ^{[ 4 ]} CT1320A، في عام 1989. بالإضافة إلى ميزات Game Blaster، احتوت على مُركِّب صوت FM ذي 9 أصوات (11 صوتًا في وضع الطبول) ^{[ 5 ]} باستخدام شريحة Yamaha YM3812 ، المعروفة أيضًا باسم OPL2 . وقد وفرت توافقًا مع بطاقة الصوت AdLib الرائدة في السوق ، والتي حظيت بدعم في ألعاب الكمبيوتر في العام السابق. استخدمت شركة Creative اختصار "DSP" للإشارة إلى الجزء الصوتي الرقمي من Sound Blaster. يرمز هذا الاختصار إلى معالج الصوت الرقمي (Digital Sound Processor)، بدلاً من معالج الإشارة الرقمية الأكثر شيوعًا ، وهو عبارة عن وحدة تحكم دقيقة بسيطة من عائلة Intel MCS-51 (التي توفرها Intel و Matra MHS ، من بين شركات أخرى). يمكنها تشغيل صوت أحادي 8 بت مُسجَّل بتردد أخذ عينات يصل إلى 23 كيلوهرتز، وتسجيل صوت 8 بت بتردد يصل إلى 12 كيلوهرتز. تقتصر ميزات الدائرة الشبيهة بمعالج الإشارات الرقمية على فك ضغط ADPCM وواجهة MIDI بدائية غير متوافقة مع MPU-401. وتدعم الدائرة أنظمة فك ضغط ADPCM بنسبة 2 إلى 1، و3 إلى 1، و4 إلى 1. عادةً ما تحتوي بطاقة الصوت Sound Blaster 1.0 من طراز CT1320B على رقائق C/MS مثبتة في مقابس بدلاً من لحامها على لوحة الدوائر المطبوعة، مع وجود وحدات أخرى مزودة برقائق C/MS ملحومة عليها. ^{[ 6 ]}

تشير بعض المصادر إلى أن بطاقة الصوت Sound Blaster 1.0 الأصلية أُنتجت تحت الرقم CT1310. إلا أن هذا الأمر لا يزال محل نقاش. وتشير شركة Creative إلى الرقم CT1310 لبطاقة الصوت Sound Blaster 1.0 على موقعها الإلكتروني. ^{[ 7 ] [ 8 ] [ 9 ]}

في أقل من عام، أصبحت بطاقة الصوت Sound Blaster البطاقة الإضافية الأكثر مبيعًا لأجهزة الكمبيوتر. وقد حققت ذلك من خلال توفير منتج متوافق مع مكتبة AdLib، مع ميزات إضافية، بنفس السعر، بل وأحيانًا بسعر أقل. وكان تضمين منفذ الألعاب عاملاً هامًا في نجاحها المبكر. لم تكن أجهزة الكمبيوتر في ذلك الوقت مزودة بمنفذ ألعاب. وكانت بطاقات منافذ الألعاب باهظة الثمن (حوالي 50 دولارًا أمريكيًا) وتشغل إحدى فتحات التوسعة القليلة المتوفرة في أجهزة الكمبيوتر آنذاك. ونظرًا للخيار بين بطاقة AdLib أو بطاقة Sound Blaster المتوافقة تمامًا والمزودة بمنفذ ألعاب، والتي توفر فتحة توسعة، وتتضمن معالج الإشارات الرقمية (DSP) بسعر ليس أعلى بكثير، فقد اختار العديد من المستهلكين بطاقة Sound Blaster. ولم يتوفر دعم الجزء الرقمي من البطاقة داخل الألعاب إلا بعد أن رسخت Sound Blaster مكانتها الرائدة.

عندما أعلنت مايكروسوفت عن جهاز الكمبيوتر متعدد الوسائط (MPC) في نوفمبر 1990، اقترحت على المطورين استخدام بطاقة الصوت Sound Blaster لأنها كانت بطاقة الصوت الوحيدة التي تقترب من التوافق مع معيار MPC. وتكهنت الصحافة بأن مايكروسوفت استندت في معيار MPC إلى مواصفات Sound Blaster. ^{[ 10 ]} وبحلول عام 1993، تساءلت مجلة Computer Gaming World : "لماذا قد يشتري لاعب بطاقة AdLib منافسة غير متوافقة مع Sound Blaster؟". ^{[ 11 ]} روّجت شركة Creative لبطاقة Sound Blaster 16 ("معيار الصوت 16 بت") بشعار "احصل على الواقعية"، مؤكدةً على "توافقها التام مع Sound Blaster"، ومتسائلةً: "لماذا تُضيّع الشركات المصنعة الأخرى الكثير من الوقت في مقارنة نفسها بـ Sound Blaster؟". ^{[ 12 ]}

صدرت بطاقة الصوت Sound Blaster 1.5، طراز CT1320C، عام 1990، واستغنت عن رقائق C/MS التي لم تعد رائجة بين مطوري الألعاب. بدلاً من ذلك، احتوت اللوحة على منفذين فارغين، يمكن للمستخدم ترقيتهما بشراء رقائق C/MS مباشرةً من شركة Creative أو رقائق Phillips SAA-1099 من مصدر آخر. بخلاف ذلك، تعمل البطاقة بنفس طريقة بطاقة Sound Blaster 1.0. ^{[ 14 ]} يتميز طراز CT1320U بنفس تصميم طراز CT1320C. ^{[ 15 ]}

صدرت النسخة النهائية من بطاقة الصوت الأصلية Sound Blaster، وهي Sound Blaster 2.0، في أكتوبر 1991، ^{[ 16 ]} وأضافت شريحة CT1350 دعمًا لخاصية " التهيئة التلقائية " لتقنية DMA ، مما ساعد في إنتاج حلقة متواصلة من مخرجات الصوت ذات المخزن المؤقت المزدوج . وكما في الإصدارين 1.0 و1.5، استخدمت هذه النسخة محولًا رقميًا تناظريًا (DAC) أحادي القناة بدقة 8 بت. مع ذلك، تم رفع الحد الأقصى لمعدل أخذ العينات إلى 44  كيلوهرتز للتشغيل، و15  كيلوهرتز للتسجيل. كما تم ترقية منفذ MIDI UART الخاص بمعالج الإشارات الرقمية (DSP) إلى وضع الإرسال والاستقبال المتزامن (Full-Duplex) مع توفير ميزات ختم الوقت ، ولكنه لم يكن متوافقًا بعد مع واجهة MPU-401 المستخدمة في أجهزة MIDI الاحترافية. واعتمد تصميم لوحة الدوائر المطبوعة (PCB) لبطاقة Sound Blaster 2.0 على مكونات أكثر تكاملًا، مما ساهم في تقليص حجم اللوحة وخفض تكلفة التصنيع.

كان بإمكان مالكي بطاقات Sound Blaster من الإصدارات السابقة ترقية بطاقاتهم بشراء شريحة DSP V2.00 من Creative Labs، واستبدال شريحة DSP V1.0x القديمة بالشريحة الأحدث. حصلت البطاقة المُرَقَّاة على ميزة التهيئة التلقائية لـ DMA وإمكانيات MIDI الجديدة الموجودة في Sound Blaster 2.0، ولكنها لم تحصل على معدلات أخذ العينات المُوسَّعة. كانت الترقية ضرورية للتوافق التام مع تحديث ملحقات الوسائط المتعددة لنظام Windows 3.0 .

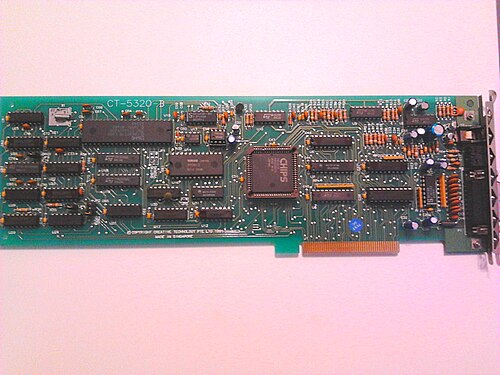

كانت بطاقة الصوت Sound Blaster MCV، CT5320، إصدارًا مصممًا لأجهزة IBM PS/2 موديل 50 والإصدارات الأحدث، والتي لا تتوافق مع بنية Micro Channel الخاصة بها . واجهت بطاقة MCV Sound Blaster بعض المشاكل في إخراج الصوت عند تشغيلها على أجهزة PS/2 المزودة بمعالجات تعمل بسرعة تزيد عن 16  ميجاهرتز. ومع ذلك، لا تزال واجهة عصا التحكم غير قابلة للاستخدام على أجهزة PS/2 التي صُممت من أجلها، وذلك بسبب بطء سرعة رقائق Schottky المُثبتة. لا تؤثر أي من مشاكل التوقيت هذه على جهاز Yamaha YM3812. وقد تم إصدار بعض بطاقات MCV Sound Blaster برقائق Schottky أسرع، مما أدى إلى حل بعض المشاكل. ^{[ 17 ]}

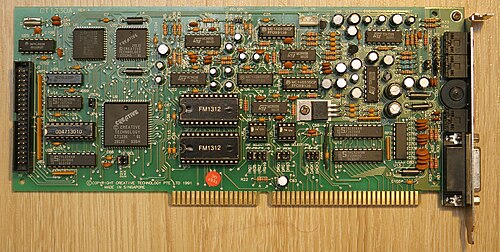

كان طراز CT1330، الذي أُعلن عنه في مايو 1991، أول إعادة تصميم جوهرية للميزات الأساسية لبطاقة الصوت، وقد توافق مع معيار مايكروسوفت MPC. ^{[ 10 ]} دعمت بطاقة Sound Blaster Pro معدلات أخذ عينات رقمية أسرع للإدخال والإخراج (تصل إلى 22.05  كيلوهرتز ستيريو أو 44.1  كيلوهرتز أحادي)، وأضافت " خلاطًا " لتوفير تحكم أساسي في مستوى الصوت (مستقل عن مستوى صوت مصادر الصوت التي تغذي الخلاط)، ومرشح تمرير عالي أو منخفض بسيط. استخدمت Sound Blaster Pro شريحتين YM3812 لتوفير توليف موسيقي ستيريو (واحدة لكل قناة). كانت Sound Blaster Pro متوافقة تمامًا مع الإصدارات السابقة من سلسلة Sound Blaster الأصلية، وبالتالي مع بطاقة الصوت AdLib . كانت Sound Blaster Pro أول بطاقة صوت من Creative مزودة بواجهة CD-ROM مدمجة . احتوت معظم بطاقات Sound Blaster Pro على واجهة خاصة لمحرك أقراص باناسونيك ( ماتسوشيتا MKE ). بطاقات Sound Blaster Pro هي في الأساس بطاقات ISA ذات 8 بت، حيث تستخدم فقط البتات الثمانية السفلية من ناقل ISA. ورغم أنها تبدو للوهلة الأولى كبطاقة ISA ذات 16 بت، إلا أنها لا تحتوي على "أصابع" لنقل البيانات على الجزء "AT" العلوي من موصل الناقل. فهي تستخدم امتداد 16 بت لناقل ISA لتزويد المستخدم بخيار إضافي لقناتي IRQ (10) وDMA (0)m الموجودتين فقط على الجزء ذي 16 بت من موصل الحافة.

أسفر مشروع تطوير مشترك قصير الأجل بين شركتي كرييتف وتاندي عن محول الصوت متعدد الوسائط كرييتف/تاندي، 849-3030. تم تثبيت هذه البطاقة، المشتقة من بطاقة ساوند بلاستر برو، في أجهزة الكمبيوتر متعددة الوسائط من تاندي. وقد جمعت بين معالج الصوت CT1330 وعصا التحكم ومنافذ MIDI من تاندي (غير متوافقة مع MPU-401). ^{[ 18 ]}

استبدلت النسخة المُعدّلة، Sound Blaster Pro 2 (CT1600)، شريحة YM3812 بشريحة Yamaha YMF262 ( OPL3 ) الأكثر تطورًا. فيما عدا ذلك، فهي مطابقة وظيفيًا لبطاقة Sound Blaster Pro الأصلية. بعد فترة وجيزة من إصدار Sound Blaster Pro 2، أوقفت شركة Creative إنتاج Sound Blaster Pro الأصلية.

تم بيع جهاز Sound Blaster Pro 2 أيضًا مع وحدات التحكم المدمجة التالية التي تعمل بمحرك أقراص CD-ROM :

• ساوند بلاستر برو 2، إس سي إس آي ، سي تي 1610
• ساوند بلاستر برو 2، إل إم إس آي ، سي تي 1620
• ساوند بلاستر برو 2، سوني ، CT1690
• ساوند بلاستر برو 2، ميتسومي ، CT2600

تم تسويق بطاقات الصوت Sound Blaster المعبأة وبيعها في البداية عبر قنوات البيع بالتجزئة. وسرعان ما أدى هيمنة شركة Creative على سوق بطاقات الصوت لأجهزة الكمبيوتر إلى بيعها بطاقة Sound Blaster Pro 2 OEM ، CT1680، للعملاء لدمجها في أجهزة الكمبيوتر المجمعة مسبقًا.

باعت شركة كرييتف أيضًا مجموعات ترقية الوسائط المتعددة التي تحتوي على بطاقة الصوت ساوند بلاستر برو. تضمنت المجموعة بطاقة الصوت، ومحرك أقراص ماتسوشيتا سي دي-روم (طراز 531 للسرعة الواحدة، أو 562/3 لمحركات الأقراص اللاحقة ذات السرعة المزدوجة (2x))، بالإضافة إلى عدة أقراص سي دي-روم تحتوي على برامج وسائط متعددة. ولأن تقنية الأقراص سي دي-روم كانت حديثة آنذاك، فقد تضمنت المجموعة برامج سي دي-روم، مما مثّل قيمة ممتازة للعملاء. إحدى هذه المجموعات، المسماة "أومني سي دي"، تضمنت محرك أقراص ماتسوشيتا 2x بالإضافة إلى بطاقة تحكم ISA وبرامج، بما في ذلك موسوعة برامج تول ووركس وبرنامج ألدوس فوتوستايلر إس إي. وكانت متوافقة مع معيار MPC المستوى 2 .

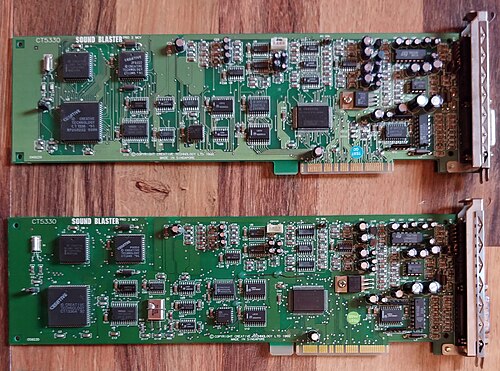

كان Sound Blaster Pro 2 MCV، CT5330، إصدارًا تم إنشاؤه لطراز IBM PS/2 50 وما فوق وناقل MicroChannel الخاص بهم .

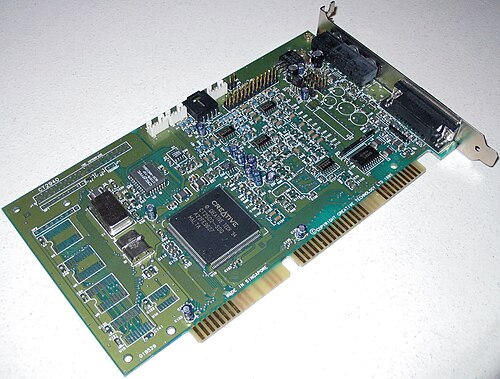

أما الطراز التالي، وهو Sound Blaster 16، الذي أُعلن عنه في يونيو 1992، فقد قدم ما يلي:

• صوت رقمي بجودة الأقراص المدمجة 16 بت ؛
• منفذ UART متوافق مع MPU -401 عبر منفذ الألعاب ؛
• موصل لجهاز Wave Blaster ، وهو لوحة فرعية من نوع " Wavetable ".

في نهاية المطاف، لاقى هذا التصميم رواجًا كبيرًا، ما دفع شركة Creative إلى إنتاج نسخة PCI منه. ارتفعت إيرادات Creative من قطاع الصوت من 40 مليون دولار سنويًا إلى ما يقارب مليار دولار بعد إطلاق Sound Blaster 16 والمنتجات ذات الصلة. كان ريتش سوركين مديرًا عامًا للأعمال العالمية خلال تلك الفترة، مسؤولًا عن تخطيط المنتجات وإدارتها وتسويقها ومبيعاتها للمصنعين الأصليين. أدى نقل البطاقة من ناقل ISA، الذي كان يقترب من التقادم، إلى عدم توفر خط لـ ISA DMA المُتحكم به من قِبل المضيف، نظرًا لعدم وجود مثل هذا الخط في منفذ PCI. بدلًا من ذلك، استخدمت البطاقة ناقل PCI الرئيسي لنقل البيانات من الذاكرة الرئيسية إلى محولات D/A. وبما أن برامج DOS الحالية كانت تتوقع القدرة على بدء ISA DMA المُتحكم به من قِبل المضيف لإنتاج الصوت، فقد تطلب التوافق مع الإصدارات السابقة من بطاقات Sound Blaster لبرامج DOS حلًا برمجيًا بديلًا. بما أن هذا الحل البديل كان يعتمد بالضرورة على وضع 8086 الافتراضي لوحدة المعالجة المركزية للحاسوب الشخصي من أجل التقاط وإعادة توجيه عمليات الوصول من وحدة تحكم ISA DMA إلى البطاقة نفسها، فقد فشل مع عدد من ألعاب DOS إما لعدم توافقها التام مع وضع وحدة المعالجة المركزية هذا أو لحاجتها إلى مساحة كبيرة من الذاكرة التقليدية الحرة بحيث لا يمكن تحميلها مع وجود برنامج التشغيل الذي يشغل جزءًا من هذه الذاكرة. أما في نظام التشغيل Microsoft Windows ، فلم تكن هناك مشكلة، حيث كان برنامج تشغيل Creative لنظام Windows قادرًا على التعامل مع بطاقات ISA وPCI بشكل صحيح.

The Sound Blaster ViBRA16 was an inexpensive single-chip implementation of the Sound Blaster 16 for the OEM market. Creative Labs also used this chip for the Sound Blaster 32, Phone Blaster and Phone Blaster 28.8 (VIBRA plus modem, CT3120 and CT3220.) and many other value-edition cards. External Yamaha OPL3 FM music synthesis was retained in earlier boards built around the ViBRA16 or ViBRA16s controllers, whilst the later (and more common) ViBRA16 boards used CQM (Creative Quadratic Modulation) developed by E-mu Systems. This series included the ViBRA16 (CT2501), ViBRA16s (CT2502, CT2504), ViBRA16c (CT2505) PnP and ViBRA16XV (CT2511) chips. The primary advantage of the ViBRA16 was the inclusion of a 14.4 kbit/s telephony Modem; it also functioned as a telephone.

Released in March 1994, the Sound Blaster AWE32 (Advanced WavEffects) introduced an all new MIDI synthesizer section based on the EMU8000. The AWE32 consisted of two distinct audio sections; the Creative digital audio section (audio codec, optional CSP/ASP chip socket, Yamaha OPL3), and the E-mu MIDI synthesizer section. The synthesizer section consisted of the EMU8000 sampler and effects processor, an EMU8011 1 MB sample ROM, and 512 KB of sample RAM (expandable to 28 MB). To fit the new hardware, the AWE32 was a full-length ISA card, measuring 14 in (360 mm).

A derivative of the AWE32 design, the Sound Blaster 32 (SB32) was a value-oriented offering from Creative. Announced on June 6, 1995, the SB32 became the new entry-level card in the AWE32 product-line (previously held by the AWE32 Value.) The SB32 retained the AWE32's EMU8000/EMU8011 MIDI-synthesis engine and built-in instrument ROM, but dropped the onboard RAM, the Wave Blaster header, and the CSP port. The SB32 used the Vibra chip to reduce component count, which meant bass/treble/gain control was limited compared to the AWE32. The loss of onboard RAM is offset by the inclusion of 30-pin SIMM RAM sockets, which allow up to 28 MB RAM to be installed and used by the EMU engine.

كان جهاز Sound Blaster AWE64 (نوفمبر 1996)، خليفة AWE32 ، أصغر حجمًا بشكل ملحوظ، حيث كان عبارة عن "بطاقة ISA نصف الطول" (هذا المصطلح مُضلل - انظر الصور لمقارنة الحجم). وقدّم ميزات مشابهة لـ AWE32، بالإضافة إلى بعض التحسينات الملحوظة، بما في ذلك دعم تعدد الأصوات ، على الرغم من أن هذا كان نتيجة 32 قناة إضافية مُحاكاة بواسطة البرمجيات (يمكن أيضًا الحصول على القنوات الإضافية على جهاز AWE32 باستخدام برنامج تشغيل AWE64). تم استبدال فتحات SIMM ذات 30 سنًا من AWE32/SB32 بتنسيق ذاكرة خاص يمكن شراؤه (بسعر باهظ) من شركة Creative.

تمثلت التحسينات الرئيسية في تحسين التوافق مع طرازات SB القديمة، وتحسين نسبة الإشارة إلى الضوضاء . صدر جهاز AWE64 بنسختين: نسخة قياسية (أعيد تسميتها لاحقًا باسم Value ) بذاكرة وصول عشوائي (RAM) سعتها 512  كيلوبايت، ونسخة Gold بذاكرة وصول عشوائي  (RAM) سعتها 4 ميجابايت ومخرج S/PDIF منفصل .

في عام ١٩٩٨، استحوذت شركة كرييتف على شركة إنسونيك ، مُصنِّعة بطاقة AudioPCI، التي كانت شائعة بين مُصنِّعي المعدات الأصلية آنذاك. كانت البطاقة حلاً متكاملاً بميزاتٍ عديدة، منها MIDI بتقنية Wavetable ( مُركِّب صوتي قائم على العينات )، ونظام صوت محيطي DirectSound3D بأربعة مكبرات صوت ، ومحاكاة A3D ، ودعم أنظمة DOS القديمة عبر برنامج يعمل في الخلفية . كانت رخيصة الثمن لافتقارها إلى تسريع الأجهزة. وهي تدعم الاتصال ثنائي الاتجاه، ولكنها لا تستطيع تشغيل مصادر صوتية متعددة في وقت واحد، على الأقل في نظام ويندوز.

أصدرت شركة Creative العديد من البطاقات التي تستخدم شريحة AudioPCI الأصلية، Ensoniq ES1370 ، بالإضافة إلى عدة لوحات تستخدم نسخًا مُحسّنة من هذه الشريحة ( ES1371 و ES1373 )، وبعضها مزود بشرائح AudioPCI تحمل علامة Creative. عادةً ما يسهل تمييز اللوحات التي تستخدم تقنية AudioPCI من خلال تصميم اللوحة وحجم الشريحة، نظرًا لتشابهها الكبير. ومن هذه اللوحات: Sound Blaster PCI64 (أبريل 1998)، و PCI128 (يوليو 1998)، و Creative Ensoniq AudioPCI ، و Vibra PCI ، و Sound Blaster 16 PCI .

An ES137x chip contains three stereo sample rate converters, some buffers and a PCI busmaster interface. Analogue interfacing is done by a codec chip, which runs at a fixed sampling frequency of 44 (Ensoniq Audio PCI) or 48 kHz (Creative's versions). (ISA soundcards had not resampled but switched between different time bases.) ES137x do not support SoundFonts but a filter-less MIDI engine with wavetable (sample table) sets of 2, 4, and 8 MB size.

When the Sound Blaster Live! was introduced in August 1998, the use of a programmable digital signal processor in PC-audio was not unprecedented, as IBM had already done that with cheap Mwave sound- and modem-cards and Turtle Beach with their professional Hurricane soundcards.

The Live! was built around Creative's new EMU10K1 chip, which contained 2.44 million transistors and was advertised of processing a flashy 1,000 MIPS. The EMU10K1 (and its successors) did not use on-card RAM/ROM storage for instrument samples, instead it used a PCI busmaster interface to access sample-data stored in the host-PC's system memory. A/D- and D/A- converters as well as analogue mixing is done by an AC'97 chip running at 48 kHz sampling rate. All members of the SB Live! family have at least four-channel analog audio outputs and a 15-pin MIDI/Joystick multiport.

For game titles, EAX 1.0 (and later 2.0) (environmental audio extensions, which briefly competed with the now defunct A3D 2.0) added hardware-accelerated acoustic effects. The EMU10K1 provided high-quality 64-voice sample-based synthesizer (marketed as "Wavetable"), with self-produced or third-party customized patches or "Soundfonts", and the ability to resample the audio output as input and apply a range of real-time DSP effects to any set of audio subchannels present in the device.

كان جهاز SB Live! Gold أول طراز ورائد من عائلة SB/Live . تميز الجهاز بخطوط ذهبية على جميع المسارات التناظرية الرئيسية والمقابس الخارجية، ولوحة دوائر مطبوعة مطلية بمادة مانعة للتداخل الكهرومغناطيسي ، وجاء مزودًا بلوحة فرعية تتضمن مخرجًا رقميًا بديلًا رباعي القنوات من نوع mini-DIN لمجموعات مكبرات الصوت الداخلية من نوع DAC من علامة Creative التجارية ، ومدخل ومخرج صوت رقمي S/P-DIF مع خرائط برمجية منفصلة، ​​وواجهة MIDI مُفكّكة بالكامل مع مدخل ومخرج منفصلين (بالإضافة إلى محول mini-DIN). سلط جهاز Gold الضوء على العديد من الميزات الموجهة لتأليف الموسيقى؛ سهولة الاستخدام ( التوصيل والتشغيل للموسيقيين)، وتسجيل حلقة التغذية الراجعة في الوقت الفعلي لمُركِّب MIDI (مع حرية كاملة في استخدام Soundfonts، والمؤثرات البيئية مثل الصدى، وما إلى ذلك)، وبرنامج MIDI المرفق.

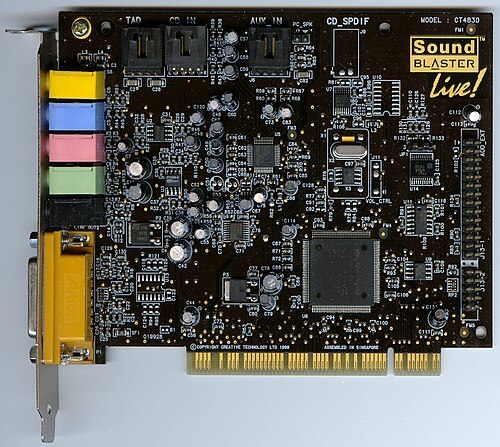

كان النموذج السائد هو Sound Blaster Live! مثل Gold، يتميز Live بمخرج تناظري متعدد السماعات (حتى أربع قنوات)، وقدرات توليد الموسيقى/الصوت متطابقة (بدون برنامج MIDI المرفق ومعدات التوصيل).

قدمت الإصدارات اللاحقة من جهاز Live!، والتي تُعرف عادةً باسم Live! 5.1 ، دعمًا لنظام الصوت المحيطي 5.1، مما أضاف مكبر صوت مركزي ومخرج مضخم صوت منخفض التردد (LFE) ، وهو أمر مفيد للغاية لمشاهدة الأفلام. كما كان بإمكان جهاز Live! 5.1 استخدام أحد  منافذ مقبس 3.5 ملم كمخرج SPDIF، مما يسمح بتوصيل جهاز فك تشفير خارجي.

أصدرت شركة Creative أيضًا إصدار Sound Blaster Live! Player 1024 ، وهو مطابق لإصدار Sound Blaster Live! العادي ، ولكن مع إضافة بعض البرامج الإضافية.

بطاقة الصوت Sound Blaster PCI 512 (CT4790) هي بطاقة صوتية تعتمد على معالج EMU10K1، مصممة لتلبية احتياجات شريحة سعرية أقل من بطاقة Live! Value. تتمتع هذه البطاقة بمعظم ميزات Live! Value باستثناء أنها تقتصر على 512 صوت MIDI متعدد الأصوات (وهو قيد برمجي)، وتفتقر إلى منافذ الإدخال/الإخراج الرقمية، كما أنها لا تحتوي على منافذ توسعة ، وتدعم فقط مخرجات ستيريو أو رباعية القنوات . تصميم الدائرة الكهربائية لهذه البطاقة أبسط نوعًا ما من تصميم سلسلة Live!. ^{[ 19 ] [ 20 ]}

احتوت بطاقة الصوت Sound Blaster Audigy (أغسطس 2001) على معالج Audigy (EMU10K2)، وهو نسخة محسّنة من معالج EMU10K1 الذي كان يُباع مع بطاقة Sound Blaster Live!. كان بإمكان معالج Audigy معالجة ما يصل إلى أربع بيئات EAX في وقت واحد بفضل معالج الإشارات الرقمية المدمج المُطوّر ودعمه الأصلي لتقنية EAX 3.0 ADVANCED HD ، كما كان يدعم إخراجًا يصل إلى 5.1 قناة.

تم الترويج لبطاقة الصوت Audigy بشكل مثير للجدل باعتبارها بطاقة صوت 24 بت. كانت وحدة نقل الصوت (محرك DMA) في جهاز EMU10K2 ثابتة عند دقة عينة 16 بت بتردد 48  كيلوهرتز (مثل EMU10K1 في جهاز Live! الأصلي)، وكان لا بد من إعادة أخذ عينات جميع الأصوات إلى 48  كيلوهرتز لكي يقبلها معالج الإشارات الرقمية (للتسجيل أو الإخراج).

تميزت بطاقة الصوت Sound Blaster Audigy 2 (سبتمبر 2002) بمعالج EMU10K2 مُحدّث، يُشار إليه أحيانًا باسم EMU10K2.5، مع مُحرك DMA مُحسّن قادر على دقة 24 بت.  ودعمت البطاقة ترددات تصل إلى 192 كيلوهرتز لتشغيل/تسجيل الصوت الاستريو، بينما اقتصر تردد نظام 6.1 على 96  كيلوهرتز. بالإضافة إلى ذلك، دعمت Audigy 2 ما يصل إلى 6.1 (لاحقًا 7.1 ) من مكبرات الصوت، وتمتعت بنسبة إشارة إلى ضوضاء (SNR) مُحسّنة مقارنةً ببطاقة Audigy السابقة (106 مقابل 100 ديسيبل ( A )). كما احتوت على تقنية فك تشفير Dolby Digital EX 6.1 و7.1 مُدمجة لتحسين تشغيل أقراص DVD. وكانت سلسلة Audigy 2 أول بطاقات صوت تحصل على شهادة THX .

بطاقة الصوت Sound Blaster Audigy 2 ZS (سبتمبر 2003) هي في الأساس نسخة مطورة من Audigy 2 مع مُحول رقمي تناظري (DAC) ومضخمات تشغيلية مُحسّنة . تستخدم Audigy 2 ZS مُحول Cirrus Logic CS4382 الرقمي التناظري مع المضخمات التشغيلية، وتُنتج نسبة إشارة إلى ضوضاء (SNR) تبلغ 108  ديسيبل. أُجريت بعض التعديلات الطفيفة على لوحة الدوائر المطبوعة، وأُضيفت إليها خاصية دعم الصوت المحيطي 7.1 .

كانت بطاقة الصوت Sound Blaster Audigy 4 Pro (نوفمبر 2004) ^{[ 21 ]} نسخةً مطورةً من Audigy 2 ZS، مزودةً بمحولات رقمية تناظرية (DAC) ومحولات تناظرية رقمية ( ADC) مُحسّنة، حيث كان المحول الرقمي التناظري الجديد هو Cirrus Logic CS4398، مما رفع نسبة الإشارة إلى الضوضاء (SNR) إلى 113  ديسيبل. وباستثناء صندوق التوصيل ، لا يوجد فرق ملحوظ بينها وبين Audigy 2 ZS. معالج الإشارة الرقمية (DSP) مطابقٌ لمعالج Audigy 2 ZS، لكن شركة Creative وضعت ملصق "Audigy 4" لتغطية الشريحة، مما يجعلها تبدو وكأنها شريحة جديدة. يجب عدم الخلط بين Audigy 4 Pro وAudigy 4 (Value) التي تحتوي على محولات رقمية تناظرية (DAC) أقل جودةً ولا تحتوي على مقابس مطلية بالذهب. تُعتبر Audigy 4 (Value) أقرب إلى سلسلة Audigy 2 Value. كان عمر Audigy 4 أقصر من سابقاتها، نظرًا للفترة الزمنية القصيرة بينها وبين الجيل التالي من Sound Blaster X-Fi.

بطاقة الصوت Sound Blaster Audigy Rx (سبتمبر 2013) تشبه بطاقة Audigy 4 ولكنها مزودة بمضخم صوت مخصص لسماعات الرأس بقدرة 600 أوم وواجهة PCIe 1x. ^{[ 22 ]}

يتميز Sound Blaster Audigy Fx (سبتمبر 2013) أيضًا بمضخم صوت 600 أوم وواجهة PCIe، ولكنه يفتقر إلى معالج الإشارات الرقمية EMU10K. ^{[ 23 ]}

The X-Fi (for "Extreme Fidelity") was released in August 2005 and as of 2012 came in XtremeGamer, Titanium, Titanium Fatal1ty Professional, Titanium Fatal1ty Champion and Elite Pro configurations. The 130 nmEMU20K1 (or EMU20K2 for Titanium series models) audio chip operates at 400 MHz and has 51 million transistors. The computational power of this processor, i.e. its performance, is estimated as 10,000 MIPS, which is about 24 times higher than the estimated performance of its predecessor, the Audigy processor. Beginning with the 2008 Titanium models, newer X-Fi cards switched from PCI to PCI Express x1 connectors. With the X-Fi's "Active Modal Architecture" (AMA), the user can choose one of three optimization modes: Gaming, Entertainment, and Creation; each enabling a combination of the features of the chipset. The X-Fi uses EAX 5.0 which supports up to 128 3D-positioned voices with up to four effects applied to each. This release also included the 24-bit crystallizer, which is intended to pronounce percussion elements by placing some emphasis on low and high pitched parts of the sound. The X-Fi, at its release, offered some of the most powerful mixing capabilities available, making it a powerful entry-level card for home musicians. The other big improvement in the X-Fi over the previous Audigy designs was the complete overhaul of the resampling engine on the card. The previous Audigy cards had their DSPs locked at 48/16, meaning any content that did not match was resampled on the card in hardware; which was done poorly and resulted in a lot of intermodulation distortion. Many hardcore users worked around this by means of resampling their content using high quality software decoders, usually in the form of a plugin in their media player. Creative completely re-wrote the resampling method used on the X-Fi and dedicated more than half of the power of the DSP to the process; resulting in a very clean resample.^[24]

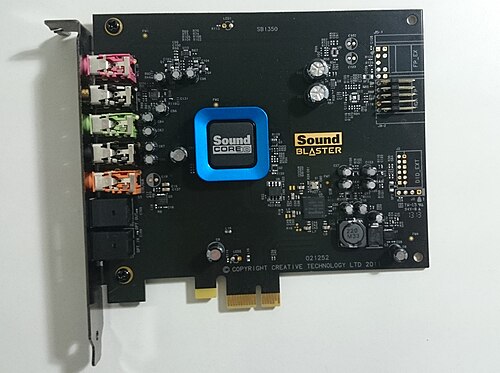

أُعلن عن سلسلة Recon3D في سبتمبر 2011، وتضم بطاقات Recon3D PCIe و Recon3D Fatal1ty Professional و Recon3D Fatal1ty Champion . تستخدم هذه البطاقات شريحة Sound Core3D المدمجة الجديدة ، والتي تتميز بمعالج الإشارات الرقمية Quartet DSP من سلسلة X-Fi، بالإضافة إلى محول رقمي تناظري (DAC) ومحول تناظري رقمي (ADC) وواجهة إدخال/إخراج مدمجة في حزمة ذات 56 سنًا. ^{[ 25 ]} أما بطاقة Recon3D Professional Audio، المتوفرة في آسيا فقط، فهي في الأساس بطاقة Recon3D PCIe مع بعض الملحقات الإضافية مثل الكابلات. ^{[ 26 ]}

لا تدعم سلسلة بطاقات الصوت Recon3D بروتوكول ASIO . ^{[ 27 ]}

يأتي جهاز Recon3D مزودًا ببرنامج SBX Pro Studio. يتيح هذا البرنامج للمستخدمين ضبط مستوى الصوت المحيطي الافتراضي، ومُحسِّن الصوت، ومستوى الصوت الجهير، ومستوى الصوت الذكي، وميزة Dialog Plus لبطاقات الصوت الخاصة بجهاز Recon3D. ^{[ 28 ]} كما يتميز جهاز Recon3D بخاصية Crystal Voice التي تقلل من التقاط ضوضاء الخلفية مثل مجفف الشعر أو المكنسة الكهربائية عند استخدام ميكروفون بتقنية Beamforming. ^{[ 29 ]}

كانت المراجعات إيجابية بشكل عام، لكن التسعير والاختلافات الطفيفة بين الطرازين أثارت بعض التساؤلات. فعلى وجه الخصوص، لا تختلف طرازات Recon3D PCIe و Recon3D Fatal1ty Professional، ذات الأسعار المنخفضة والمتوسطة، إلا في الشكل الخارجي، بينما يوجد فرق كبير في السعر: إذ يضيف طراز Fatal1ty Professional ميكروفونًا بتقنية تشكيل الشعاع، وبعض مصابيح LED الحمراء، وغطاءً معدنيًا للوحة الأم، لكنه لا يقدم أي تحسينات جوهرية في المكونات. ^{[ 30 ] [ 31 ]}

أُعلن عن سلسلة Sound Blaster Z في أغسطس 2012، وتضم بطاقات PCI Express x1، وهي Z و Zx و ZxR، التي تستخدم نفس شريحة Sound Core3D المستخدمة في سلسلة Sound Blaster Recon3D السابقة. ^{[ 32 ]} وقد حسّنت سلسلة Z جودة الصوت مقارنةً بسلسلة Recon3D من خلال تضمينها المزيد من مكونات الصوت المتخصصة، مثل مضخمات العمليات ، ومحولات الصوت الرقمية إلى التناظرية ، ومحولات الصوت التناظرية إلى الرقمية . ^{[ 33 ]}

• تُعدّ بطاقة Sound Blaster Z البطاقة الأساسية في هذه السلسلة. من أبرز ميزاتها  مُحوّلات Cirrus Logic الرقمية إلى التناظرية (DAC) بنسبة إشارة إلى ضوضاء (SNR) تبلغ 116 ديسيبل، ومنفذ سماعات رأس مُخصّص مع مُضخّم صوت 600 أوم، بالإضافة إلى ميكروفون Beamforming الذي يلتقط الصوت في اتجاه مُحدّد. يُمكن التبديل بين الاستماع عبر سماعات الرأس ومكبرات الصوت المكتبية من خلال لوحة تحكّم Sound Blaster Z. تتميّز هذه البطاقة بتصميم أحمر اللون مع ضوء LED أحمر على اللوحة. بالإضافة إلى الطراز الأحمر، يوجد إصدار OEM يفتقر إلى ضوء LED والغطاء المعدني والميكروفون المُرفق.
• إن بطاقة الصوت Sound Blaster Z SE التي تم إصدارها في عام 2021 مطابقة لبطاقة Z، ولكنها مزودة بنظام صوت محيطي افتراضي 7.1 قناة لسماعات الرأس المتوافقة، ولا تحتوي على ميكروفون مرفق ولا قرص تعريف لأن البطاقة متوافقة فقط مع برنامج Sound Blaster Command.
• بطاقة Sound Blaster Zx مطابقة تمامًا لبطاقة Z ^{[ 32 ]} (نفس البطاقة تمامًا، ونفس رقم تعريف المنتج/الطراز (SB1500) الموجود على البطاقة نفسها، عند مقارنتهما جنبًا إلى جنب في المتجر)، والتغيير الملحوظ الوحيد مقارنةً ببطاقة Z الأساسية هو إضافة وحدة التحكم الصوتية المكتبية (ACM). كانت كل من Zx وZxR تأتيان مع وحدة التحكم الصوتية (ACM) التي تُعدّ بمثابة سلك تمديد لسماعات الرأس. تحتوي وحدة التحكم الصوتية على  مقابس سماعات رأس وميكروفون بقياس 1/4 بوصة و3.5 ملم، ومقبض تحكم في مستوى صوت سماعات الرأس، ومصفوفة توجيه شعاعي ثنائية الميكروفون مدمجة. تستخدم وحدة التحكم الصوتية لونًا أحمرًا متناسقًا مع البطاقة. تحمل العبوة الكاملة (البطاقة ووحدة التحكم الصوتية) رقم طراز منفصل هو SB1506، وهو يختلف عن رقم طراز SB1500 الأساسي المطبوع على البطاقة المرفقة (حيث أن البطاقة هي ببساطة SB-Z مُرفقة الآن مع الملحقات). ^{[ 34 ]}
• تُعدّ بطاقة الصوت Sound Blaster ZxR الأفضل في فئتها، وتستخدم بطاقة مختلفة تمامًا عن بطاقتي Z وZx. من بين ميزاتها: مُحوّلات رقمية تناظرية (DAC) من نوع TI Burr-Brown بنسبة إشارة إلى ضوضاء 124  ديسيبل، ومُضخّمان تشغيليان قابلان للاستبدال،  ومُضخّم سماعات رأس TI TPA6120 بقدرة 80 ميلي واط ومقاومة 600 أوم، وإمكانية  تمرير إشارة ستيريو بتردد 192 كيلوهرتز. تأتي بطاقة Sound Blaster ZxR مع لوحة فرعية توفر مدخل ومخرج S/PDIF بصري، ومدخلين RCA مزودين بمُحوّل تناظري رقمي (ADC) من نوع TI Burr-Brown بنسبة إشارة إلى ضوضاء 123 ديسيبل؛ كما تحتوي على مُعالج Sound Core3D  خاص بها ، وتشغل فتحة توسعة ثانية في الكمبيوتر عند تركيبها. يُمكن لبطاقة ZxR التسجيل بدقة تصل إلى 24 بت/96 كيلوهرتز. تتميز وحدة التحكم الصوتية (ACM) واللوحتان (الرئيسية والفرعية) بتصميم أسود اللون بدون إضاءة LED.

أُعلن عن بطاقة الصوت Sound BlasterX AE-5 في يونيو 2017، وهي أول بطاقة صوت منفصلة تُصنّعها شركة Creative منذ خمس سنوات، وتحديدًا منذ إطلاق سلسلة Z. تُعدّ هذه البطاقة الأولى في سلسلة Sound Blaster التي تستخدم مُحوّل الإشارة الرقمية إلى التناظرية SABRE  32 Ultra DAC (ES9016K2M) بدقة 32 بت/384 كيلوهرتز، بالإضافة إلى مُضخّم سماعات رأس منفصل مُصمّم خصيصًا (بقدرة خرج 1 واط ومقاومة خرج منخفضة تبلغ 1 أوم، مما يُتيح له توفير عامل تخميد عالٍ لأي سماعة رأس ديناميكية تقريبًا). تتميّز البطاقة بإضاءة RGB إضافية بفضل وصلة طاقة MOLEX وشريط إضاءة LED RGB مُرفق. ^{[ 35 ] [ 36 ]} في أواخر عام 2017، تم إصدار طراز أبيض اللون من بطاقة الصوت يُسمى Sound BlasterX AE-5 Pure Edition، مزوّدًا بأربعة شرائط إضاءة LED RGB بدلًا من شريط واحد في الطراز الأسود القياسي. ^{[ 37 ]}

في عام 2020، تم إصدار جهاز AE-5 Plus، وهو مشابه للطراز السابق، لكن بطاقة الصوت فيه مزودة بتقنية ترميز Dolby Digital Live وDTS المدمجة. ^{[ 38 ]} كما تم إصدار نسخة Pure Edition بيضاء اللون إلى جانب الطراز الأسود القياسي. ^{[ 39 ]}

صدرت بطاقة الصوت Sound Blaster AE-7 في يوليو 2019 بالتزامن مع Sound Blaster AE-9. ^{[ 40 ]} وهي مزودة بمحول رقمي تناظري ESS SABRE 9018، ^{[ 41 ]} وتحتوي على وحدة تحكم صوتية (ACM) تتصل ببطاقة الصوت عبر منفذين صوتيين. ^{[ 41 ]} على عكس AE-5، فهي لا تحتوي على إضاءة RGB، ولا تحتاج إلى مصدر طاقة خارجي.

أُعلن عن بطاقة الصوت Sound Blaster AE-9 في ديسمبر 2018، موجهةً لعشاق الصوت. ^{[ 42 ]} تُجهز هذه البطاقة بمحول رقمي تناظري ESS SABRE 9038، ^{[ 43 ]} وتتميز بوحدة تحكم صوتية خارجية تتصل بها عبر كابل mini-HDMI، ^{[ 43 ]} وتحتوي على منفذ XLR للميكروفون ومفتاح طاقة فانتوم 48+ فولت قابل للتشغيل والإيقاف؛ كما تتميز البطاقة نفسها بمضخمات تشغيلية قابلة للاستبدال. تستهلك البطاقة مع المحول الرقمي التناظري الخارجي 75 واط، وهي بذلك أول بطاقة صوت من Creative تتطلب طاقة إضافية، حيث تستخدم موصل PCI-E سداسي الأطراف لتزويد المحول الرقمي التناظري الخارجي بالطاقة. صدرت البطاقة رسميًا في 10 يوليو 2019، احتفالًا بمرور 30 ​​عامًا على إطلاق بطاقة Sound Blaster الأصلية. ^{[ 40 ]}

أُطلقت سلسلة Sound BlasterAxx SBX في عام 2012. ^{[ 44 ]} تضم السلسلة ثلاثة طرازات: Sound BlasterAxx SBX 8 وSound BlasterAxx SBX 10 وSound BlasterAxx SBX 20. تحتوي جميع السماعات الثلاث على منفذ جهير، ومخرج سماعة رأس، ومنافذ إدخال صوتية/ميكروفون 3.5 ملم في الخلف. لا تحتوي السماعات على بطاريات قابلة للشحن، وتتطلب مصدر طاقة USB.

تعمل السماعات مع برنامج لوحة تحكم Sound BlasterAxx لضبط إعدادات SBX Pro Studio وCrystal Voice. يتوفر برنامج لوحة تحكم Sound BlasterAxx بنسخة لنظام التشغيل Mac OS X، بالإضافة إلى نسخة لنظام التشغيل Microsoft Windows.

يُعدّ مكبر الصوت Sound BlasterAxx SBX 8 الوحيد الذي لا يدعم تقنية البلوتوث. أما مكبرا الصوت Sound BlasterAxx SBX 10 وSound BlasterAxx SBX 20 فيدعمان تقنية البلوتوث، ويمكن استخدامهما للرد على المكالمات الهاتفية من الهواتف الذكية التي تعمل بنظامي iOS وAndroid. يستخدم مكبرا الصوت تقنية البلوتوث 2.1 (معدل نقل بيانات مُحسّن). يدعمان ترميز SBC وAAC، بينما لا يدعمان ترميز aptX . كما لا يدعمان تقنية ASIO ولا يحتويان على ميزة وضع الاستكشاف (Scout Mode).

يمكن تعديل تأثيرات SBX Pro Studio مثل SBX Surround و SBX Crystallizer و SBX Bass و SBX Smart Volume و SBX Dialog Plus بواسطة تطبيق Sound Blaster Central للهواتف المحمولة.

في بداية عام 2014، أصدرت شركة Creative Labs مكبر الصوت المحمول Sound BlasterAxx AXX 200 بتقنية البلوتوث. ^{[ 45 ]}

على غرار مكبرات الصوت من سلسلة Sound BlasterAxx SBX، يحتوي هذا الجهاز على شريحة صوتية مدمجة SB-Axx1، ويعمل مع أجهزة الكمبيوتر التي تعمل بنظامي التشغيل Mac OS X و Microsoft Windows . أبعاده 64.0 × 72.3 × 200.6  ملم (2.51 × 2.84 × 7.9 بوصة) ووزنه 0.5  كجم (1.1  رطل).

يحتوي جهاز Sound BlasterAxx AXX 200 على بطارية ليثيوم أيون مدمجة بسعة 5200 مللي أمبير، مما يتيح استخدامه كمكبر صوت بلوتوث محمول. ^{[ 46 ]} كما يحتوي على منفذ لبطاقة microSD لتشغيل ملفات WMA/MP3. ويمكن تسجيل المكالمات والأصوات عبر الميكروفون، وتُحفظ التسجيلات على بطاقة microSD. ويحتوي أيضًا على وظيفة مكبر صوت.

يستخدم هذا الجهاز تقنية بلوتوث 2.1 (معدل نقل البيانات المحسّن) ويدعم ترميزات SBC وAAC و aptX . ويمكن إقرانه بأجهزة البلوتوث عبر تقنية NFC (الاتصال قريب المدى) .

على غرار سلسلة مكبرات الصوت Sound BlasterAxx SBX، فهي لا تدعم ASIO ولا تحتوي على ميزة وضع الاستكشاف.

تتوافق بطاقات Sound Blaster منذ عام 1999 مع معيار Microsoft PC 99 لترميز الموصلات الخارجية بالألوان على النحو التالي:

حتى ظهور سلسلة AWE عام ١٩٩٤، كانت بطاقات Creative تحمل نقوشًا نصية قصيرة على اللوحة الخلفية، تُشير إلى وظيفة كل منفذ (مثل: ميكروفون، مكبر صوت، مدخل إضافي، مخرج إضافي). في البطاقات اللاحقة، استُبدلت النقوش النصية برموز. أما في أحدث بطاقات Creative، فقد استُبدلت الأرقام، لأن المنافذ عبارة عن مقابس مرنة، ويمكن تغيير وظائفها أثناء التشغيل (مثل: من مخرج مكبر صوت إلى مدخل ميكروفون). مع ذلك، يُرفق مع الوحدات المباعة في المتاجر ملصق ملون لمساعدة المستخدمين على تحديد وظائف المنافذ الشائعة في أوضاعها الافتراضية.

يحتوي الهيكل الداخلي لبطاقة الصوت على العديد من موصلات دبابيس الصوت/البيانات ووحدات التوصيل، وتختلف هذه الموصلات من بطاقة إلى أخرى، وعلى مر سنوات الإنتاج. ^{[ 47 ]}

أكثر أنواع موصلات الدبابيس شيوعاً:

• مدخل الصوت CD-IN، وCD SPDIF، وAUX-IN
• توصيل محرك الأقراص المضغوطة
• مكبر صوت الكمبيوتر
• موصل جهاز الرد الآلي (TAD)
• MB_PRO (موصل مودم بلاستر)
• رأسية Wave Blaster

أكثر إعدادات وصلات الدبابيس شيوعًا (خاصة قبل ميزات التوصيل والتشغيل ):

• عنوان قاعدة بطاقة الصوت / IRQ / DMA
• مخرج خطي أو مكبر صوت
• MIDI
• عصا التحكم
