أنواع المحولات

هذا النوع من المحولات هو الأكثر شيوعًا، ويُستخدم على نطاق واسع في نقل الطاقة الكهربائية والأجهزة المنزلية لتحويل جهد التيار الكهربائي الرئيسي إلى جهد منخفض لتشغيل الأجهزة الإلكترونية. وهي متوفرة بقدرات تتراوح من ميلي واط إلى ميغا واط. تعمل الصفائح المعزولة على تقليل فقد الطاقة الناتج عن التيارات الدوامية في القلب الحديدي.

قد تستخدم المحولات الكهربائية والأجهزة الإلكترونية الصغيرة بكرةً مقسمة، مما يوفر مستوى عالٍ من العزل بين اللفات. تتكون النوى المستطيلة من قطع معدنية مختومة، غالبًا على شكل أزواج EI، ولكن تُستخدم أشكال أخرى أحيانًا. يمكن تركيب دروع بين الملفين الابتدائي والثانوي لتقليل التداخل الكهرومغناطيسي، أو يُستخدم أحيانًا ملف حماية.

قد تحتوي محولات الأجهزة الصغيرة والإلكترونيات على قاطع حراري مدمج في الملف، لإيقاف تشغيل الطاقة عند درجات الحرارة العالية لمنع المزيد من ارتفاع درجة الحرارة.

توفر المحولات الحلقية ذات الشكل الدائري مساحةً مقارنةً بنوى EI، وقد تقلل من المجال المغناطيسي الخارجي. تستخدم هذه المحولات نواةً حلقية الشكل، وملفات نحاسية ملفوفة حول هذه الحلقة (وبالتالي تمر عبر الحلقة أثناء عملية اللف)، وشريطًا للعزل.

تتميز المحولات الحلقية بمجال مغناطيسي خارجي أقل مقارنةً بالمحولات المستطيلة، ويمكن أن تكون أصغر حجماً لنفس القدرة. مع ذلك، فإن تكلفة تصنيعها أعلى، لأن عملية لفّها تتطلب معدات أكثر تعقيداً وأبطأ.

يمكن تثبيتها بواسطة مسمار يمر عبر مركزها، باستخدام حلقات معدنية ووسادات مطاطية، أو عن طريق تغليفها بالراتنج. يجب الحرص على ألا يشكل المسمار جزءًا من دائرة قصر.

يتكون المحول الذاتي من ملف واحد فقط، يتم توصيله بنقطة ما على طوله. يُطبق جهد كهربائي على أحد طرفي الملف، فينتج جهد أعلى (أو أقل) على جزء آخر من الملف نفسه. تكون القدرة المكافئة للمحول الذاتي أقل من قدرة الحمل الفعلية. ويتم حسابها بالمعادلة التالية: قدرة الحمل (VA)  ×  (|Vin  –  Vout|)/Vin. ^{[ 2 ]} على سبيل المثال، محول ذاتي يحول  حملاً بقدرة 1000 VA مصنفًا على جهد 120  فولت إلى  مصدر جهد 240 فولت، تكون قدرته المكافئة على الأقل: 1000 VA (240 فولت  -  120 فولت)  /  240 فولت  =  500 VA. مع ذلك، يجب ألا تقل القدرة الفعلية (الموضحة على لوحة البيانات) عن 1000  VA.

بالنسبة لنسب الجهد التي لا تتجاوز 3:1 تقريبًا، يُعد المحول الذاتي أرخص وأخف وزنًا وأصغر حجمًا وأكثر كفاءة من محول العزل (ذي الملفين) ذي القدرة نفسها. ^{[ 3 ]} تُستخدم المحولات الذاتية الكبيرة ثلاثية الأطوار في أنظمة توزيع الطاقة الكهربائية، على سبيل المثال، لربط شبكات النقل الفرعية ذات جهد 220  كيلوفولت و33 كيلوفولت أو غيرها من مستويات الجهد العالي.

من خلال كشف جزء من ملفات اللف الخاصة بالمحول الذاتي، وإجراء التوصيل الثانوي من خلال فرشاة كربون منزلقة ، يمكن الحصول على محول ذاتي بنسبة لفات متغيرة بشكل شبه مستمر، مما يسمح بضبط الجهد على نطاق واسع بزيادات صغيرة جدًا.

يُشبه منظم الحث في تصميمه محرك الحث ذي الدوار الملفوف، ولكنه في جوهره محول كهربائي يتغير جهد خرجه بتدوير ملفه الثانوي بالنسبة إلى ملفه الابتدائي، أي بتدوير الوضع الزاوي للدوار. ويمكن اعتباره محول طاقة يستغل المجالات المغناطيسية الدوارة . وتتمثل الميزة الرئيسية لمنظم الحث في أنه، على عكس منظمات الجهد المتغيرة، عملي للمحولات التي تزيد قدرتها عن 5  كيلو فولت أمبير. ولذلك، تُستخدم هذه المنظمات على نطاق واسع في مختبرات الجهد العالي. ^{[ 4 ]}

في الأنظمة متعددة الأطوار ، يمكن استخدام عدة محولات أحادية الطور، أو توصيل جميع الأطوار بمحول متعدد الأطوار واحد. في المحول ثلاثي الأطوار، تُوصل الملفات الأولية الثلاثة معًا، وكذلك الملفات الثانوية الثلاثة. ^{[ 5 ]} من أمثلة التوصيلات: نجمة-مثلث، دلتا-نجمة، دلتا-مثلث، ونجمة-نجمة. تشير مجموعة المتجهات إلى تكوين الملفات وفرق زاوية الطور بينها. إذا كان أحد الملفات موصولًا بالأرض ( مؤرضًا )، فعادةً ما تكون نقطة التوصيل الأرضي هي النقطة المركزية لملف النجمة. أما إذا كان الملف الثانوي ملف دلتا، فقد يكون التأريض موصولًا بنقطة مركزية على أحد الملفات ( دلتا ذات ساق عالية )، أو قد يكون أحد الأطوار مؤرضًا (دلتا مؤرضة من الزاوية). يُعد محول الزجزاج محولًا متعدد الأطوار ذو غرض خاص . توجد العديد من التكوينات الممكنة التي قد تتضمن أكثر أو أقل من ستة ملفات وتوصيلات نقاط مختلفة.

تتيح محولات التأريض لأنظمة التغذية متعددة الأطوار ثلاثية الأسلاك (دلتا) استيعاب أحمال الطور إلى المحايد من خلال توفير مسار عودة للتيار إلى المحايد. تتضمن محولات التأريض عادةً محولًا أحادي الملف بتكوين ملف متعرج، ولكن يمكن أيضًا تصميمها بوصلة محول معزولة من نوع نجمة-دلتا.

هذا نوع متخصص من المحولات الكهربائية، يمكن ضبطه لتعديل نسبة الطور بين المدخل والمخرج. وهذا يسمح بالتحكم في تدفق الطاقة في الشبكة الكهربائية ، على سبيل المثال، لتوجيه تدفقات الطاقة بعيدًا عن وصلة أقصر (لكنها مثقلة بالأحمال) إلى مسار أطول ذي سعة فائضة.

المحول ذو التردد المتغير هو محول طاقة ثلاثي الأطوار متخصص يسمح بتعديل علاقة الطور بين ملفات الإدخال والإخراج بشكل مستمر عن طريق تدوير نصفه. تُستخدم هذه المحولات لربط الشبكات الكهربائية ذات التردد الاسمي نفسه ولكن دون تنسيق طور متزامن.

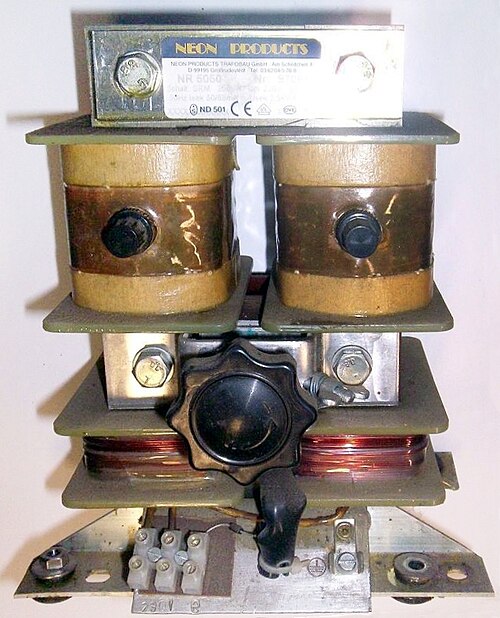

يتميز محول التسريب، المعروف أيضًا بمحول المجال الشارد، بمعامل حث تسريبي أعلى بكثير من المحولات الأخرى، ويمكن زيادة هذا المعامل أحيانًا عن طريق وصلة جانبية مغناطيسية أو تحويلة في قلبه بين الملفين الابتدائي والثانوي، والتي يمكن ضبطها أحيانًا باستخدام برغي ضبط. يوفر هذا للمحول تحديدًا ذاتيًا للتيار نظرًا للترابط الضعيف بين ملفاته الابتدائية والثانوية. ويعمل معامل الحث القابل للتعديل في حالة قصر الدائرة كمعامل لتحديد التيار.

يتم الحفاظ على تيارات الخرج والدخل منخفضة بما يكفي لمنع التحميل الحراري الزائد في ظل أي ظروف تحميل - حتى في حالة حدوث قصر في الملف الثانوي.

المحول الرنيني هو محول يحتوي على مكثف موصول بأحد ملفاته أو كليهما، ويعمل كدائرة رنانة . عند استخدامه في ترددات الراديو ، يمكن للمحولات الرنينية أن تعمل كمرشحات تمرير نطاق ذات عامل جودة عالٍ . تحتوي ملفات المحول على نوى هوائية أو من الفريت، ويمكن ضبط عرض النطاق الترددي عن طريق تغيير الاقتران ( الحث المتبادل ). أحد الأشكال الشائعة هو محول التردد المتوسط ​​(IF )، المستخدم في أجهزة استقبال الراديو فائقة التغاير . كما تُستخدم أيضًا في أجهزة إرسال الراديو.

تُستخدم المحولات الرنانة أيضًا في كوابح إلكترونية لمصابيح التفريغ الغازي ، وفي مصادر الطاقة عالية الجهد. كما تُستخدم في بعض أنواع مصادر الطاقة التبديلية . ^{[ 6 ]} تُعد قيمة محاثة الدائرة القصيرة هنا مُعاملًا هامًا يُحدد تردد الرنين للمحول الرنان. غالبًا ما يحتوي الملف الثانوي فقط على مكثف رنين (أو سعة طفيلية) ويعمل كدائرة رنين متسلسلة. عندما تكون محاثة الدائرة القصيرة للجانب الثانوي للمحول Lsc _، ومكثف الرنين (أو السعة الطفيلية) للجانب الثانوي Cr _، يكون تردد الرنين ωs _للمحول 1' كما يلي

${\displaystyle \omega _{s}={\frac {1}{\sqrt {L_{sc}C_{r}}}}={\frac {1}{\sqrt {(1-k^{2})L_{s}C_{r}}}}}$

يتم تشغيل المحول بواسطة نبضة أو موجة مربعة لزيادة الكفاءة، يتم توليدها بواسطة دائرة مذبذب إلكتروني . تعمل كل نبضة على توليد تذبذبات جيبية رنانة في الملف المضبوط، وبسبب الرنين يمكن توليد جهد عالٍ عبر الملف الثانوي.

التطبيقات:

• محول التردد المتوسط ​​(IF) في جهاز استقبال الراديو سوبرهيتروداين
• محولات الخزان في أجهزة الإرسال اللاسلكي
• ملف تسلا
• محول الطاقة
• ملف أودين (أو رنان أودين؛ سمي على اسم مخترعه بول أودين )
• جهاز دارسونفال
• ملف الإشعال أو ملف الحث المستخدم في نظام الإشعال لمحرك البنزين
• اختبار الانهيار الكهربائي وعزل المعدات والكابلات ذات الجهد العالي. في الحالة الأخيرة، يتردد الملف الثانوي للمحول مع سعة الكابل.

تُستخدم محولات الطاقة ذات القلب الفريتي على نطاق واسع في مصادر الطاقة ذات الوضع المبدل (SMPSs). يُمكّن القلب المسحوق من التشغيل بترددات عالية، ^{[ 7 ]} وبالتالي نسبة حجم إلى طاقة أصغر بكثير من محولات الحديد الرقائقي.

لا تُستخدم محولات الفريت كمحولات طاقة بتردد التيار الكهربائي الرئيسي لأن تكلفة النوى الحديدية الرقائقية أقل من تكلفة نواة الفريت المكافئة.

محول مستوي

يستخدم المصنّعون إما صفائح نحاسية مسطحة أو ينقشون أنماطًا حلزونية على لوحة الدوائر المطبوعة لتشكيل "ملفات" المحوّل المستوي ، بدلاً من لفات الأسلاك المستخدمة في الأنواع الأخرى. تُباع بعض المحوّلات المستوية تجاريًا كمكوّنات منفصلة، ​​بينما تُنقش محوّلات مستوية أخرى مباشرةً في لوحة الدوائر المطبوعة الرئيسية، ولا تحتاج إلا إلى قلب من الفريت يُثبّت فوقها. يمكن أن يكون المحوّل المستوي أرقّ من المحوّلات الأخرى، وهو ما يُفيد في التطبيقات منخفضة الارتفاع أو عند تكديس عدّة لوحات دوائر مطبوعة. ^{[ 8 ]} تستخدم جميع المحوّلات المستوية تقريبًا قلبًا مستويًا من الفريت .

تُغمر قلب وملفات المحولات الكبيرة المستخدمة في توزيع الطاقة أو المحطات الفرعية الكهربائية في الزيت ، الذي يعمل على تبريدها وعزلها. يدور الزيت عبر قنوات في الملف وحول مجموعة الملف والقلب، متحركًا بفعل الحمل الحراري. يُبرد الزيت بواسطة السطح الخارجي للخزان في المحولات الصغيرة، وبواسطة مشعاع تبريد هوائي في المحولات الكبيرة. عند الحاجة إلى قدرة أعلى، أو عندما يكون المحول داخل مبنى أو تحت الأرض، تُستخدم مضخات الزيت لتدوير الزيت، أو قد تُستخدم مراوح لدفع الهواء فوق المشعات، أو قد يُستخدم مبادل حراري من نوع الزيت إلى الماء. ^{[ 9 ]}

زيت المحولات قابل للاشتعال، لذا تُركّب المحولات المملوءة بالزيت داخل المباني في غرف مُغلقة لمنع انتشار الحريق والدخان الناتج عن احتراقها. صُممت بعض المحولات لاستخدام مركبات ثنائي الفينيل متعدد الكلور المقاومة للحريق ، ولكن نظرًا لبقاء هذه المركبات في البيئة وتأثيراتها الضارة على الكائنات الحية، فقد توقف استخدامها في معظم المناطق؛ على سبيل المثال، بعد عام 1979 في جنوب إفريقيا. ^{[ 10 ] [ 11 ]} ويُستخدم الآن بدلاً منها سوائل بديلة مقاومة للحريق مثل زيوت السيليكون .

تُغلّف محولات الطاقة المصنوعة من الراتنج المصبوب ملفاتها براتنج الإيبوكسي. تُسهّل هذه المحولات عملية التركيب لكونها جافة، ولا تحتاج إلى زيت تبريد، وبالتالي لا تتطلب غرفة مقاومة للحريق للتركيبات الداخلية. يحمي الإيبوكسي الملفات من الغبار والأجواء المسببة للتآكل. مع ذلك، ولأن قوالب صب الملفات متوفرة بأحجام ثابتة فقط، فإن تصميم هذه المحولات أقل مرونة، مما قد يزيد من تكلفتها في حال طلب ميزات مُخصصة (الجهد، نسبة اللفات، نقاط التوصيل). ^{[ 12 ] [ 13 ]}

يربط محول العزل دائرتين كهربائيتين مغناطيسيًا، دون توفير مسار موصل معدني بينهما. ومن الأمثلة على ذلك استخدامه في تزويد الأجهزة الطبية بالطاقة، حيث يلزم منع أي تسرب من نظام التيار المتردد إلى الأجهزة المتصلة بالمريض. قد تتضمن محولات العزل ذات الأغراض الخاصة دروعًا واقية لمنع اقتران الضوضاء الكهرومغناطيسية بين الدوائر، أو قد تحتوي على عزل مُعزز لتحمل آلاف الفولتات من فرق الجهد بين الدوائر الأولية والثانوية.

المحول ذو الحالة الصلبة هو في الواقع محول طاقة يؤدي نفس وظيفة المحول التقليدي، مع بعض الوظائف الإضافية أحيانًا. يحتوي معظمها على محول صغير عالي التردد. وقد يتكون من محول تيار متردد إلى تيار متردد، أو مقوم يغذي عاكسًا.

محول التيار هو جهاز قياس موصول على التوالي، مصمم لتوفير تيار في ملفه الثانوي يتناسب مع التيار المتدفق في ملفه الابتدائي. تُستخدم محولات التيار بشكل شائع في أجهزة القياس وأجهزة الحماية في صناعة الطاقة الكهربائية .

تُصنع محولات التيار عادةً بتمرير لفة واحدة من الملف الابتدائي (إما كابل معزول أو قضيب توصيل غير معزول) عبر قلب حلقي معزول جيدًا ملفوف بعدة لفات من السلك. ويُوصف محول التيار عادةً بنسبة التيار بين الملف الابتدائي والثانوي. على سبيل المثال، يُوفر محول تيار بنسبة 1000:1 تيارًا خرجًا قدره 1  أمبير عند مرور 1000 أمبير عبر الملف الابتدائي. تبلغ قيم التيار الثانوي القياسية 5 أمبير أو 1 أمبير، وهي متوافقة مع أجهزة القياس القياسية. يمكن أن يكون الملف الثانوي بنسبة واحدة أو يحتوي على عدة نقاط توصيل لتوفير نطاق من النسب. يجب توخي الحذر لضمان عدم فصل الملف الثانوي عن حمله ذي المقاومة المنخفضة أثناء مرور التيار في الملف الابتدائي، لأن ذلك قد يُنتج جهدًا عاليًا بشكل خطير عبر الملف الثانوي المفتوح، وقد يؤثر بشكل دائم على دقة المحول.

تُستخدم محولات التيار ذات النطاق العريض المصممة خصيصًا ، عادةً مع راسم الإشارة ، لقياس أشكال الموجات عالية التردد أو التيارات النبضية في أنظمة الطاقة النبضية . يوفر أحد أنواعها خرج جهد يتناسب مع التيار المقاس. أما النوع الآخر، المسمى ملف روغوفسكي ، فيتطلب مُكاملًا خارجيًا لتوفير خرج متناسب.

يستخدم مشبك التيار محول تيار ذو قلب مقسم يمكن لفه بسهولة حول موصل في الدائرة الكهربائية. هذه طريقة شائعة الاستخدام في أجهزة قياس التيار المحمولة، بينما تستخدم التركيبات الدائمة أنواعًا أكثر اقتصادية من محولات التيار.

محولات الجهد (VT)، وتُسمى أيضًا محولات الجهد الكامن (PT)، هي نوع من محولات القياس الموصولة على التوازي، وتُستخدم للقياس والحماية في دوائر الجهد العالي أو لعزل إزاحة الطور. وهي مصممة لتقديم حمل ضئيل جدًا على مصدر الطاقة المراد قياسه، وللحصول على نسبة جهد دقيقة تُمكّن من القياس الدقيق. قد يحتوي محول الجهد الكامن على عدة ملفات ثانوية على نفس القلب الحديدي للملف الابتدائي، وذلك لاستخدامها في دوائر قياس أو حماية مختلفة. يمكن توصيل الملف الابتدائي بالأرض أو بالطور. أما الملف الثانوي، فيتم تأريضه عادةً من أحد طرفيه.

توجد ثلاثة أنواع رئيسية من محولات الجهد: الكهرومغناطيسية، والمكثفية، والبصرية. محول الجهد الكهرومغناطيسي هو محول سلكي. أما محول الجهد المكثفي فيستخدم مقسم جهد سعوي، ويُستخدم عند الفولتيات العالية نظرًا لانخفاض تكلفته مقارنةً بالمحول الكهرومغناطيسي. بينما يستغل محول الجهد البصري الخصائص الكهربائية للمواد البصرية. ^{[ 15 ]} ويمكن قياس الفولتيات العالية باستخدام محولات الجهد. ولا يُعد محول الجهد البصري محولًا بالمعنى الدقيق، بل هو مستشعر مشابه لمستشعر تأثير هول .

يضم محول القياس المدمج محول تيار ومحول جهد في نفس المحول. يوجد نوعان رئيسيان من تصميمات محولات التيار والجهد المدمجة: المعزولة بالزيت والورق، والمعزولة بغاز سادس فلوريد الكبريت (SF6) _. [ ^{16 ] من} مزايا تطبيق هذا الحل تقليل مساحة المحطة الفرعية ، نظرًا لانخفاض عدد المحولات في كل خلية، والهياكل الداعمة، والوصلات، بالإضافة إلى انخفاض تكاليف الأعمال المدنية والنقل والتركيب. ^{[ 17 ]}

لا تحتوي المحولات التي تُسمى "ذات القلب الهوائي" في الواقع على قلب على الإطلاق، فهي ملفوفة على أشكال أو إطارات غير مغناطيسية، أو تُحافظ على شكلها بفضل صلابة السلك الملفوف. وتُستخدم هذه المحولات في تطبيقات الترددات العالية جدًا والموجات القصيرة العليا .

يؤدي غياب قلب مغناطيسي متفاعل إلى انخفاض كبير في الحث لكل لفة، مما يتطلب لفات عديدة من السلك على ملف المحول. كل تيار أمامي يُثير تيارًا عكسيًا ويُحفز جهدًا ثانويًا يتناسب مع الحث المتبادل. ^{[ 19 ]} عند ترددات VHF ، قد لا تكون هذه المحولات أكثر من بضع لفات من السلك ملحومة على لوحة دوائر مطبوعة .

تُستخدم محولات القلب الفريتي على نطاق واسع في محولات الترددات الراديوية، وخاصةً لموازنة التيار ( انظر أدناه ) ومطابقة المعاوقة لهوائيات التلفزيون والراديو. ونظرًا للتحسن الهائل في الحث الذي يُحدثه الفريت، فإن العديد من محولات القلب الفريتي تعمل بكفاءة عالية باستخدام لفة أو لفتين فقط.

الفريت مادة خزفية شديدة التفاعل المغناطيسي، مصنوعة من أكسيد الحديد (الصدأ) ممزوج بنسب ضئيلة من معادن أخرى أو أكاسيدها ، مثل المغنيسيوم والزنك والنيكل . وتستجيب الخلائط المختلفة بشكل أفضل عند ترددات مختلفة. ولأنها مواد خزفية، فإن الفريت غير موصلة للكهرباء (تقريبًا)، لذا فهي تستجيب فقط للمجالات المغناطيسية الناتجة عن التيارات القريبة، وليس للمجالات الكهربائية الناتجة عن الفولتية المصاحبة.

في تطبيقات الترددات الراديوية ، تُصنع محولات " الخنق " أحيانًا من لفائف خطوط نقل موصلة على التوازي. قد تكون هذه اللفائف كابلًا محوريًا ، أو سلكين متوازيين مزدوجين؛ وكلاهما يُلف حول قلب من الفريت أو مسحوق الحديد أو قلب هوائي. يوفر هذا النوع من المحولات نطاق تردد واسعًا للغاية ، ولكن لا يمكن تحقيق سوى عدد محدود من نسب المعاوقة (مثل 1:1، 1:4، أو 1:9) باستخدام هذه التقنية.

تُسمى محولات الخنق أحيانًا بمحولات خط النقل (مع العلم أن هناك نوعًا آخر من المحولات يحمل نفس الاسم، انظر أدناه )، أو محولات غوانيلا ، أو محولات التوازن للتيار ، أو عوازل الخطوط . وعلى الرغم من تسميتها بمحولات "خط النقل"، إلا أنها تختلف عن المحولات المصنوعة من أجزاء من خط النقل .

• يُستخدم اسم "خط النقل" لأنه يتم استخدام خط محوري فعلي في بعض الأحيان، وعند استخدام الأسلاك المزدوجة، يُتوقع من المُنشئ أن يولي عناية خاصة لتباعد الأسلاك، لضمان أن تكون مقاومة خط النقل للمحور أو الأسلاك المزدوجة قريبة من المتوسط ​​الهندسي لمعاوقات الإدخال والإخراج.
• يُستخدم مصطلح " الخانق " لأن التيارات المتساوية والمتعاكسة (المتوازية عكسيًا، المتوازنة) في الكابل المحوري أو الأسلاك المزدوجة تلغي مجالاتها المغناطيسية، مما يسمح لها بالمرور دون عوائق، بينما يمنع المجال المغناطيسي للتيار غير المتوازن مرور هذا التيار، فيخنقه. وينطبق منطق مماثل على مصطلح "عازل الخط".
• يُطلق عليه اسم "محول التيار المتوازن" أو "محول التيار" لأن التدفق المحول ينتج تيارات متوازنة، بدلاً من الفولتية المتوازنة النموذجية لأنواع المحولات الأخرى.

في نطاق الترددات الراديوية والميكروية ، يُمكن لمحول معاوقة ربع الموجة توفير مطابقة المعاوقة بين الدوائر ضمن نطاق محدود من الترددات، باستخدام جزء من خط نقل لا يتجاوز طوله ربع موجة . قد يكون هذا الخط كابلًا محوريًا، أو دليلًا موجيًا، أو خطًا شريطيًا ، أو خطًا ميكروستريب . أما بالنسبة لترددات VHF و UHF العليا ، حيث يُعيق الرنين الذاتي للملف التشغيل السليم، فعادةً ما يكون هذا هو الأسلوب الوحيد المُجدِي لتحويل معاوقات الخطوط.

تُصنع محولات التردد الأحادي باستخدام أجزاء من خط النقل، والتي تُسمى غالبًا "قسم المطابقة" أو "وصلة المطابقة". ومثل محول الخانق المذكور أعلاه، يُطلق عليه أيضًا اسم "محول خط النقل" على الرغم من اختلافهما الكبير في الشكل والتشغيل.

ما لم يتم إنهاء خط النقل عند معاوقته المميزة ، فإنه سيُنتج موجات مستقرة من المعاوقة على طوله، تتكرر بدقة مع كل طول موجي كامل ، وتغطي نطاق قيمها المطلقة بالكامل خلال ربع موجة فقط . يمكن استغلال هذه الخاصية لتحويل التيارات والفولتيات عن طريق توصيل أجزاء من خط النقل بمعاوقات غير متطابقة لإنشاء موجة مستقرة على الخط عمدًا، ثم قطع الخط وإعادة توصيله عند الموضع الذي يتم فيه الوصول إلى المعاوقة المطلوبة - دون الحاجة أبدًا إلى أكثر من ربع موجة من الخط غير المتطابق.

هذا النوع من المحولات فعال للغاية (فقدان ضئيل للغاية) ولكنه محدود بشدة في نطاق التردد الذي سيعمل عليه: في حين أن محول الخانق ، المذكور أعلاه، واسع النطاق للغاية ، فإن محول قسم الخط ضيق النطاق للغاية.

"بالون" هو اسم عام لأي محول مصمم خصيصًا للربط بين الدوائر المتوازنة (غير المؤرضة) وغير المتوازنة (المؤرضة). يمكن تصنيعها باستخدام أي نوع من المحولات، لكن التوازن الفعلي المُحقق يعتمد على النوع؛ على سبيل المثال، تُنتج بالونات "الخانق" تيارًا متوازنًا، بينما تُنتج بالونات نوع المحول الذاتي جهدًا متوازنًا. كما يمكن تصنيع بالونات من تكوينات خطوط النقل، باستخدام كابلات ثنائية الأسلاك أو كابلات محورية ، على غرار محولات خطوط النقل في التصميم والتشغيل.

بالإضافة إلى الربط بين الأحمال المتوازنة وغير المتوازنة من خلال إنتاج تيار متوازن أو جهد متوازن (أو كليهما)، يمكن للمحولات المتوازنة أيضًا تحويل (مطابقة) المعاوقة بين الأحمال بشكل منفصل.

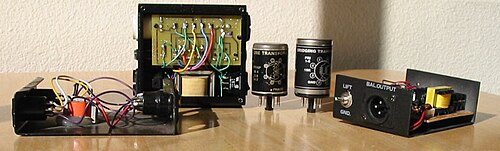

كما تُنشئ المحولات دوائر نقل طاقة عالية الجهد تُقلل من فقد الطاقة أثناء النقل، تُشغّل محولات مكبرات الصوت العديد من مكبرات الصوت الفردية من دائرة صوتية واحدة تعمل بجهد أعلى من الجهد المعتاد لمكبرات الصوت. يُعدّ هذا التطبيق شائعًا في أنظمة الصوت العامة . تُعرف هذه الدوائر عادةً بأنظمة مكبرات الصوت ذات الجهد الثابت . تُعرف هذه الأنظمة أيضًا بالجهد الاسمي لخط مكبر الصوت، مثل أنظمة مكبرات الصوت 25 و 70 و 100 فولت (الجهد المُناسب لقدرة مكبر الصوت أو المُضخّم). يقوم المحول برفع جهد خرج مُضخّم النظام إلى جهد التوزيع. في مواقع مكبرات الصوت البعيدة، يقوم محول خافض للجهد بمطابقة جهد مكبر الصوت مع الجهد الاسمي للخط، بحيث يُنتج مكبر الصوت خرجًا اسميًا عند جهد الخط الاسمي. تحتوي محولات مكبرات الصوت عادةً على عدة نقاط توصيل أولية لضبط مستوى الصوت عند كل مكبر صوت على مراحل.

تستخدم مضخمات الصمامات (الأنابيب) دائمًا تقريبًا محول خرج لمطابقة متطلبات مقاومة الحمل العالية للصمامات (عدة كيلو أوم) مع مكبر صوت ذي مقاومة منخفضة

تُنتج خراطيش الفونوغراف ذات الملف المتحرك جهدًا كهربائيًا منخفضًا جدًا. ويمكن استخدام محول كهربائي ^{[ 22 ]} لتحويل هذا الجهد إلى نطاق جهد خراطيش المغناطيس المتحرك الأكثر شيوعًا.

يمكن أيضًا مطابقة الميكروفونات مع حملها باستخدام محول صغير محمي بمعدن مو لتقليل التقاط الضوضاء.

في مضخم الدفع والسحب ، يلزم وجود إشارة معكوسة، ويمكن الحصول عليها من محول ذي ملف ذي نقطة مركزية، يُستخدم لتشغيل جهازين نشطين بطورين متعاكسين. لا تُستخدم محولات فصل الطور هذه بكثرة اليوم.

المحوّل هو مزيج من المحوّل والمفاعل . يحتوي المحوّل على قلب حديدي مع فجوة هوائية، مما يحد من الاقتران بين الملفات. ^{[ 23 ]}

تُصادف محولات "القنفذ" أحيانًا في أجهزة الراديو المصنوعة يدويًا في عشرينيات القرن الماضي. وهي عبارة عن محولات اقتران صوتية بين المراحل مصنوعة يدويًا.

يُلف سلك نحاسي مطلي بالمينا حول النصف الأوسط من حزمة من الأسلاك الحديدية المعزولة (مثل أسلاك تنسيق الزهور) لتشكيل اللفائف. ثم تُثنى أطراف الأسلاك الحديدية حول اللفائف الكهربائية لإكمال الدائرة المغناطيسية، ويُلف كل ذلك بشريط لاصق أو خيط لتثبيته.

المقياس المتغير هو نوع من المحاثات الترددية ذات القلب الهوائي المتغيرة باستمرار، ويتكون من ملفين. ^{[ 24 ]} أحد أشكاله الشائعة يتألف من ملف ملفوف على أسطوانة مجوفة قصيرة، بداخله ملف أصغر مثبت على عمود بحيث يمكن تدوير محوره المغناطيسي بالنسبة للملف الخارجي. الملفان موصولان على التوالي. عندما يكون الملفان على استقامة واحدة، أي عندما يشير مجالهما المغناطيسي في نفس الاتجاه، يتجمع المجالان المغناطيسيان، وتكون قيمة الحث في أقصى حد. إذا دُوِّر الملف الداخلي بحيث يكون محوره بزاوية مع الملف الخارجي، فإن المجالين المغناطيسيين لا يتجمعان، وتكون قيمة الحث أقل. أما إذا دُوِّر الملف الداخلي بحيث يكون على استقامة واحدة مع الملف الخارجي، ولكن يشير مجالاهما المغناطيسيان في اتجاهين متعاكسين، فإن المجالين يلغيان بعضهما البعض، وتكون قيمة الحث صغيرة جدًا أو معدومة. ميزة المقياس المتغير هي إمكانية ضبط قيمة الحث باستمرار، ضمن نطاق واسع. وقد شاع استخدام المقاييس المتغيرة في أجهزة استقبال الراديو في عشرينيات القرن العشرين. أحد استخداماتها الرئيسية اليوم هو كملفات مطابقة الهوائيات لمطابقة أجهزة إرسال الراديو ذات الموجات الطويلة مع هوائياتها.

كان جهاز الاقتران المتغير عبارة عن جهاز ذي بنية مماثلة، لكن الملفين لم يكونا متصلين ببعضهما بل كانا متصلين بدائرتين منفصلتين. لذا فقد عمل كمحول ترددات لاسلكية ذي قلب هوائي مع اقتران متغير. ويمكن تدوير الملف الداخلي بزاوية من 0° إلى 90° مع الملف الخارجي، مما يقلل الحث المتبادل من أقصى قيمة له إلى ما يقارب الصفر.

كان مقياس التغير ذو الملف المسطح أحد التصاميم الشائعة الأخرى المستخدمة في أجهزة الاستقبال والإرسال في عشرينيات القرن الماضي. ويتكون من ملفين حلزونيين مسطحين معلقين عموديًا متقابلين، مثبتين بمفصل من جانب واحد بحيث يمكن لأحدهما أن يتأرجح بعيدًا عن الآخر بزاوية 90 درجة لتقليل التداخل. وقد ساهم تصميم الملف الحلزوني المسطح في تقليل السعة الطفيلية والفقد في الترددات الراديوية.

استُخدمت مُقترنات متغيرة الملف ذات الشكل القرصي أو "القرص العسلي" في عشرينيات القرن الماضي في أجهزة استقبال الراديو التجديدية الشائعة من نوع أرمسترونغ أو "المُحفِّز" . وُصِل أحد الملفين بدائرة الشبكة لأنبوب الكاشف ، بينما وُصِل الملف الآخر، وهو ملف "المُحفِّز"، بدائرة لوحة (مخرج) الأنبوب. وقد أعاد هذا الملف جزءًا من الإشارة من دائرة اللوحة إلى المدخل، مما زاد من كسب الأنبوب وانتقائيته.

المحول الدوار هو محول متخصص يربط الإشارات الكهربائية بين جزأين يدوران بالنسبة لبعضهما البعض، كبديل لحلقات الانزلاق المعرضة للتآكل والتشويش الناتج عن التلامس. ويُستخدم عادةً في تطبيقات الأشرطة المغناطيسية ذات المسح الحلزوني .

المحول التفاضلي المتغير هو مستشعر موضع قوي لا تلامسي. يحتوي على ملفين ابتدائيين متعاكسين في الطور، ينتجان عادةً خرجًا صفريًا في الملف الثانوي، ولكن أي حركة للقلب تغير الاقتران لإنتاج إشارة.

يُعدّ محلل الطورين ومُزامِن الطور الثلاثي المرتبط به مستشعرات موضع دورانية تعمل على مدار 360 درجة كاملة. يدور الملف الابتدائي داخل ملفين ثانويين أو ثلاثة بزوايا مختلفة، ويمكن فك تشفير سعات إشارات الملفات الثانوية إلى زاوية. على عكس المحولات التفاضلية المتغيرة، تتحرك الملفات، وليس القلب فقط، بالنسبة لبعضها البعض، لذا يلزم استخدام حلقات انزلاق لتوصيل الملف الابتدائي.

تُنتج المُحلِّلات مُركِّبات مُتوافقة في الطور ومُرتقِصة، وهي مُركِّبات مُفيدة في الحساب. تُنتج المُزامِنات إشارات ثلاثية الأطوار يُمكن توصيلها بمُزامِنات أخرى لتدويرها في تكوين مُولِّد/محرك.

يمكن ربط محولين كهرضغطيين ميكانيكيًا أو دمجهما في قطعة واحدة من المادة، مما يؤدي إلى إنشاء محول كهرضغطي .

محول الارتداد هو محول عالي التردد يُستخدم في دوائر الارتداد، كما هو الحال في كرات البلازما ووحدات تغذية الطاقة لأنابيب أشعة الكاثود (CRT). قد تحتوي محولات الارتداد على عدة ملفات ثانوية لتوفير عدة فولتيات أخرى.
