Railway signalling

Railway signalling (British English), or railroad signaling (American English), is a system used to control the movement of railway traffic. Trains move on fixed rails, making them uniquely susceptible to collision. This susceptibility is exacerbated by the enormous weight and inertia of a train, which makes it difficult to quickly stop when encountering an obstacle. In the UK, the Regulation of Railways Act 1889 introduced a series of requirements on matters such as the implementation of interlocked block signalling and other safety measures as a direct result of the Armagh rail disaster in that year.
Most forms of train control involve movement authority being passed from those responsible for each section of a rail network (e.g. a signalman or stationmaster) to the train crew. The set of rules and the physical equipment used to accomplish this determine what is known as the method of working (UK), method of operation (US) or safe-working (Aus.). Not all these methods require the use of physical signals, and some systems are specific to single-track railways.
The earliest rail cars were hauled by horses or mules. A mounted flagman on a horse preceded some early trains. Hand and arm signals were used to direct the "train drivers". Foggy and poor-visibility conditions later gave rise to flags and lanterns. Wayside signalling dates back as far as 1832, and used elevated flags or balls that could be seen from afar.
Timetable operation
The simplest form of operation, at least in terms of equipment, is to run the system according to a timetable. Every train crew understands and adheres to a fixed schedule. Trains may only run on each track section at a scheduled time, during which they have 'possession' and no other train may use the same section.
عندما تسير القطارات في اتجاهين متعاكسين على خط سكة حديد أحادي المسار، تُحدد نقاط التقاء، حيث ينتظر كل قطار الآخر في مكان مخصص. ولا يُسمح لأي من القطارين بالتحرك قبل وصول الآخر. في الولايات المتحدة، يُعدّ رفع علمين أخضرين (أضواء خضراء ليلاً) إشارةً إلى أن قطارًا آخر يتبع القطار الأول، ويتعين على القطار المنتظر انتظار مرور القطار التالي. إضافةً إلى ذلك، يُطلق القطار الذي يحمل العلمين ثماني صفارات عند اقترابه. ويتعين على القطار المنتظر الرد بثماني صفارات قبل أن يتمكن القطار الذي يحمل العلمين من التحرك.
يُعاني نظام الجدول الزمني من عدة عيوب. أولًا، لا يوجد تأكيد قاطع على خلوّ المسار، بل يُكتفى بتحديد موعدٍ لخلوّه. لا يُراعي النظام أعطال المحركات أو غيرها من المشاكل، ولكن الجدول الزمني مُصمّم بحيث يكون هناك وقت كافٍ بين القطارات ليتمكّن طاقم القطار المعطّل أو المتأخر من السير مسافةً كافيةً لنصب أعلام التحذير، والمشاعل، والصواعق ( أو ما يُعرف بالطوربيدات في المملكة المتحدة والولايات المتحدة على التوالي) لتنبيه أي طاقم قطار آخر.
ثمة مشكلة ثانية تتمثل في عدم مرونة النظام. فلا يمكن إضافة قطارات أو تأخيرها أو إعادة جدولتها دون إشعار مسبق.
ثمة مشكلة ثالثة تُعد نتيجة طبيعية للثانية: النظام غير فعال. ولتوفير المرونة، يجب أن يمنح الجدول الزمني القطارات فترة زمنية واسعة تسمح بوقوع التأخيرات، بحيث لا يبقى الخط تحت سيطرة كل قطار لفترة أطول من اللازم.
ومع ذلك، يسمح هذا النظام بالتشغيل على نطاق واسع، دون الحاجة إلى أي نوع من الاتصالات التي تسير بسرعة تفوق سرعة القطار. وكان التشغيل وفقًا للجداول الزمنية هو النمط المعتاد في أمريكا الشمالية في بدايات السكك الحديدية.
جدول المواعيد وترتيب القطارات
مع ظهور التلغراف عام ١٨٤١، أصبح نظام أكثر تطوراً ممكناً، إذ وفّر وسيلةً لنقل الرسائل قبل وصول القطارات. يسمح التلغراف بنشر أي تغييرات في جداول المواعيد، والمعروفة بأوامر القطارات ، والتي تتيح إلغاء الرحلات أو إعادة جدولتها أو إضافة رحلات جديدة.
كانت الممارسة المتبعة في أمريكا الشمالية تعني أن طواقم القطارات تتلقى أوامرها عادةً في المحطة التالية التي تتوقف عندها، أو تُسلّم أحيانًا إلى قاطرة أثناء سيرها عبر عصا طويلة. وكانت أوامر القطارات تسمح للمشغلين بتحديد مواعيد التقاء القطارات على الخطوط الجانبية، وإجبار قطار على الانتظار في خط جانبي لمرور قطار ذي أولوية، والحفاظ على مسافة لا تقل عن كتلة واحدة بين القطارات المتجهة في نفس الاتجاه.
كان نظام جدولة مواعيد القطارات وترتيبها شائع الاستخدام في خطوط السكك الحديدية الأمريكية حتى ستينيات القرن العشرين، بما في ذلك بعض الخطوط الكبيرة مثل خط سكة حديد واباش وخط سكة حديد نيكل بليت . أما في كندا، فقد استُخدم نظام التحكم في حركة القطارات وترتيبها حتى أواخر ثمانينيات القرن العشرين على خط سكة حديد ألغوما المركزي وبعض فروع خط سكة حديد المحيط الهادئ الكندي.
لم يُستخدم نظام الجدول الزمني وترتيب القطارات على نطاق واسع خارج أمريكا الشمالية، وقد تم الاستغناء عنه تدريجياً لصالح نظام الإرسال اللاسلكي في العديد من الخطوط ذات الحركة المرورية الخفيفة، والإشارات الإلكترونية في الخطوط ذات الحركة المرورية العالية. ترد أدناه تفاصيل إضافية حول أساليب التشغيل في أمريكا الشمالية.
استُخدمت طريقة مشابهة، تُعرف باسم "نظام التلغراف والتقاطع"، على بعض خطوط السكك الحديدية المفردة المزدحمة في المملكة المتحدة خلال القرن التاسع عشر. إلا أن سلسلة من حوادث التصادم المباشر نتجت عن إعطاء تفويض بالمرور بشكل خاطئ أو سوء فهمه من قِبل طاقم القطار، وكان أسوأها حادث التصادم بين نورويتش وبروندال، نورفولك، عام ١٨٧٤. ونتيجةً لذلك، تم التخلي تدريجيًا عن هذا النظام لصالح أنظمة الرموز . وقد قضى هذا على خطر إعطاء تعليمات غامضة أو متضاربة، لأن أنظمة الرموز تعتمد على أشياء مادية لإعطاء التفويض، بدلاً من التعليمات الشفوية أو المكتوبة؛ وبينما يصعب للغاية منع إصدار أوامر متضاربة تمامًا، فإنه من السهل نسبيًا منع توزيع رموز متضاربة.
إشارات الحظر


لا يمكن للقطارات أن تصطدم ببعضها البعض إذا لم يُسمح لها بشغل نفس الجزء من السكة في الوقت نفسه، ولذلك تُقسّم خطوط السكك الحديدية إلى أقسام تُعرف باسم " القطاعات" . في الظروف العادية، يُسمح لقطار واحد فقط بالمرور في كل قطاع في الوقت نفسه. ويُشكّل هذا المبدأ أساس معظم أنظمة السلامة في السكك الحديدية. يمكن أن تكون القطاعات ثابتة (حدود القطاع ثابتة على طول الخط) أو قطاعات متحركة (تُحدّد نهايات القطاعات بالنسبة للقطارات المتحركة). [ 1 ]
تاريخ إشارات الكتل
في خطوط السكك الحديدية ذات المسارين، التي تسمح للقطارات بالسير في اتجاه واحد على كل مسار، كان من الضروري ترك مسافة كافية بين القطارات لضمان عدم تصادمها. في بدايات السكك الحديدية، كان يُوظف رجال (يُطلق عليهم في الأصل اسم "رجال الشرطة"، ومن هنا جاء مصطلح "بوب" أو "بوبي" أو "ضابط" في المملكة المتحدة، عندما يتحدث إليهم طاقم القطار عبر هاتف الإشارة) للوقوف على فترات منتظمة ("كتل") على طول الخط، مزودين بساعة توقيت ، ويستخدمون إشارات يدوية لإبلاغ سائقي القطارات بمرور قطار قبل مدة زمنية محددة. كان هذا يُعرف باسم "العمل بفواصل زمنية". إذا مر قطار مؤخرًا، كان يُتوقع من القطار التالي أن يُبطئ سرعته لإتاحة مساحة أكبر.
لم يكن لدى حراس السكك الحديدية أي وسيلة لمعرفة ما إذا كان القطار قد أخلى الخط أمامهم، لذا إذا توقف قطار سابق لأي سبب، فلن يكون لدى طاقم القطار اللاحق أي وسيلة لمعرفة ذلك إلا إذا كان مرئيًا بوضوح. ونتيجة لذلك، كانت الحوادث شائعة في بدايات السكك الحديدية. مع اختراع التلغراف الكهربائي ، أصبح بإمكان العاملين في المحطة أو غرفة الإشارات إرسال رسالة (عادةً عدد محدد من رنات الجرس ) لتأكيد مرور القطار وأن جزءًا محددًا من الخط خالٍ. وقد سُمي هذا النظام بـ" نظام الإغلاق المطلق ".
بدأت الإشارات الميكانيكية الثابتة تحل محل الإشارات اليدوية منذ ثلاثينيات القرن التاسع عشر. في البداية، كانت هذه الإشارات تُشغَّل محليًا، ولكن أصبح من المعتاد لاحقًا تشغيل جميع الإشارات في منطقة معينة باستخدام أذرع مجمعة في غرفة الإشارات. عندما يمر قطار إلى منطقة معينة، يقوم عامل الإشارات بحماية تلك المنطقة عن طريق ضبط إشارتها على وضع "خطر". وعند تلقي رسالة "الوضع آمن"، يقوم عامل الإشارات بتحريك الإشارة إلى وضع "المرور آمن".
بدأ استخدام نظام الإشارات المطلقة تدريجيًا خلال خمسينيات وستينيات القرن التاسع عشر، وأصبح إلزاميًا في المملكة المتحدة بعد أن أصدر البرلمان تشريعًا في عام ١٨٨٩ عقب سلسلة من الحوادث، أبرزها كارثة قطار أرماغ . وقد استلزم هذا النظام استخدام الإشارات المقطوعة لجميع خطوط سكك حديد الركاب، بالإضافة إلى نظام التعشيق ، وكلاهما يشكل أساس ممارسات الإشارات الحديثة اليوم. وقد أصدرت الولايات المتحدة تشريعًا مماثلًا في نفس الفترة تقريبًا.
لا تُدار جميع المقاطع باستخدام إشارات ثابتة. ففي بعض خطوط السكك الحديدية ذات المسار الواحد في المملكة المتحدة، وخاصة تلك التي تشهد استخدامًا منخفضًا، يشيع استخدام أنظمة الرموز التي تعتمد على حيازة سائق القطار لرمز فريد كإذن له بالبقاء على الخط، وذلك عادةً بالإضافة إلى الإشارات الثابتة.
الدخول والخروج من منطقة يتم التحكم فيها يدويًا
قبل السماح لقطار بالدخول إلى منطقة محددة، يجب على عامل الإشارات التأكد من خلوها من القطارات الأخرى. عند مغادرة قطار لمنطقة ما، يجب عليه إبلاغ عامل الإشارات المسؤول عن الدخول إليها. حتى في حال تلقي عامل الإشارات إشعارًا بمغادرة القطار السابق، فإنه عادةً ما يُطلب منه الحصول على إذن من غرفة الإشارات التالية للسماح بدخول القطار التالي. عند وصول قطار إلى نهاية قسم من المسار، وقبل أن يُرسل عامل الإشارات رسالة بوصول القطار، يجب أن يكون قادرًا على رؤية علامة نهاية القطار الموجودة في مؤخرة العربة الأخيرة. هذا يضمن عدم انفصال أي جزء من القطار وبقائه داخل القسم. قد تكون علامة نهاية القطار قرصًا ملونًا (عادةً ما يكون أحمر) خلال النهار، أو مصباحًا زيتيًا أو كهربائيًا ملونًا (عادةً ما يكون أحمر أيضًا). إذا دخل قطار إلى القسم التالي قبل أن يلاحظ عامل الإشارات اختفاء القرص أو المصباح، فإنه يطلب من غرفة الإشارات التالية إيقاف القطار والتحقق من الأمر.
الحظر المسموح به والحظر المطلق
بموجب نظام الإشارات المتساهلة، يُسمح للقطارات بتجاوز الإشارات التي تُشير إلى أن الخط أمامها مشغول، ولكن فقط بسرعة تُمكّنها من التوقف بأمان في حال ظهور عائق. يُحسّن هذا النظام الكفاءة في بعض الحالات، ويُستخدم بشكل رئيسي في الولايات المتحدة. في معظم الدول، يقتصر استخدامه على قطارات الشحن فقط، وقد يخضع لقيود أخرى تبعًا لمستوى الرؤية.
يمكن استخدام نظام الإشارات المتقطعة في حالات الطوارئ، إما عندما يتعذر على السائق التواصل مع عامل الإشارات بعد توقفه عند إشارة الخطر لفترة محددة، مع العلم أن هذا مسموح فقط عندما لا تحمي الإشارة أي حركة متعارضة، أو عندما يتعذر على عامل الإشارات التواصل مع غرفة الإشارات التالية للتأكد من مرور القطار السابق، على سبيل المثال في حالة انقطاع أسلاك التلغراف. في هذه الحالات، يجب أن تسير القطارات بسرعة منخفضة جدًا (عادةً 32 كم/ساعة أو أقل) لتتمكن من التوقف قبل الاصطدام بأي عائق. في معظم الحالات، لا يُسمح بذلك في أوقات ضعف الرؤية (مثل الضباب أو تساقط الثلوج).
حتى مع نظام الإشارات المطلقة، يُسمح لعدة قطارات بدخول منطقة محددة بتصريح. قد يكون ذلك ضروريًا لفصل القطارات أو ربطها، أو لإنقاذ القطارات المعطلة. عند منح التصريح، يتأكد عامل الإشارات أيضًا من أن السائق على دراية تامة بما ينتظره أمامه. يجب على السائق قيادة القطار بأمان مع مراعاة هذه المعلومات. عمومًا، تبقى الإشارة في حالة خطر، ويُمنح السائق تصريحًا شفهيًا، عادةً بواسطة علم أصفر، لتجاوز الإشارة الخطرة، مع توضيح وجود القطار أمامه. في المحطات التي تدخل فيها القطارات بانتظام مناطق مشغولة، مثل محطات الربط، تُستخدم إشارة فرعية، تُعرف أحيانًا بإشارة "الاستدعاء"، لهذه التحركات، وإلا تُنفذ هذه التحركات بأوامر القطارات.
مانع التسرب التلقائي
أتاح اختراع أنظمة كشف القطارات، مثل الدوائر الكهربائية على المسارات، استبدال أنظمة الإشارات اليدوية، كالإشارة المطلقة، بأنظمة الإشارات الآلية. في نظام الإشارات الآلية، تُشير الإشارات إلى إمكانية دخول القطار إلى منطقة معينة بناءً على كشف القطارات الآلي الذي يُحدد خلو المنطقة. كما يُمكن التحكم في هذه الإشارات بواسطة عامل الإشارات، بحيث لا تُشير إلى المرور إلا إذا قام العامل بضبط الإشارة وفقًا لذلك وكانت المنطقة خالية.

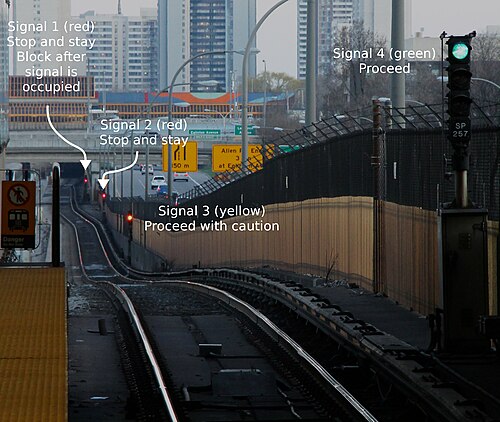

كتلة ثابتة
معظم المقاطع "ثابتة"، أي أنها تشمل الجزء من المسار بين نقطتين ثابتتين. في الأنظمة القائمة على الجداول الزمنية، وترتيب القطارات، والرموز ، تبدأ المقاطع وتنتهي عادةً عند محطات محددة. أما في الأنظمة القائمة على الإشارات، فتبدأ المقاطع وتنتهي عند الإشارات.
صُممت أطوال المقاطع للسماح بتشغيل القطارات بالوتيرة المطلوبة. قد تحتوي الخطوط قليلة الاستخدام على مقاطع تمتد لعدة كيلومترات، بينما قد تحتوي خطوط النقل المزدحمة على مقاطع لا تتجاوز بضع مئات من الأمتار.
لا يُسمح للقطار بدخول منطقة محددة إلا بعد إشارة تسمح له بالمرور، أو بعد توجيهات من مُشغّل الإشارات أو السائق، أو بعد حصول السائق على الرمز المناسب. في معظم الحالات، لا يُسمح للقطار بدخول المنطقة إلا بعد خلوها من القطارات، وبعد وجود مسافة فارغة كافية لإيقاف القطار. في أنظمة الإشارات ذات الإشارات المتقاربة، قد يصل هذا التداخل إلى الإشارة التالية للإشارة في نهاية المنطقة، مما يُفرض فعليًا مسافة بين القطارات تعادل منطقتين.
عند حساب حجم الكتل، وبالتالي المسافة بين الإشارات، يجب مراعاة ما يلي:
- سرعة الخط (أقصى سرعة مسموح بها على امتداد قسم الخط)
- سرعة القطار (السرعة القصوى لأنواع مختلفة من حركة المرور)
- التدرج (للتعويض عن مسافات الكبح الأطول أو الأقصر)
- تختلف خصائص الكبح للقطارات (تختلف أنواع القطارات المختلفة، مثل قطارات الشحن وقطارات الركاب عالية السرعة، في أرقام القصور الذاتي).
- مدى الرؤية (المدى الذي يمكن للسائق أن يرى الإشارة من خلاله)
- زمن رد فعل السائق
تاريخياً، كانت بعض الخطوط تعمل بحيث يتم إعطاء إشارات لبعض القطارات الكبيرة أو عالية السرعة وفقاً لقواعد مختلفة، ولا يتم منحها حق المرور إلا إذا كانت كتلتان أمام القطار خاليتين.
كتلة متحركة
في نظام الإشارات المتحركة، تحسب الحواسيب منطقة أمان حول كل قطار متحرك، لا يُسمح لأي قطار آخر بدخولها. يعتمد النظام على معرفة الموقع الدقيق وسرعة واتجاه كل قطار، والتي تُحدد من خلال مجموعة من أجهزة الاستشعار، مثل تقنية تحديد الهوية بترددات الراديو على طول السكة، وتقنية النطاق العريض للغاية، والرادار، ووحدات القياس بالقصور الذاتي، ومقاييس التسارع، وعدادات السرعة المثبتة على القطار ( لا يمكن الاعتماد على أنظمة GNSS / GPS لأنها لا تعمل في الأنفاق). تتطلب أنظمة الإشارات المتحركة توجيه التعليمات مباشرةً إلى القطار بدلاً من استخدام إشارات جانبية. وهذا يُتيح ميزة زيادة سعة السكة من خلال السماح للقطارات بالسير على مسافات أقرب مع الحفاظ على هوامش الأمان المطلوبة.
إدارة حركة المرور المركزية
نظام التحكم المركزي في حركة المرور (CTC) هو شكل من أشكال إشارات السكك الحديدية نشأ في أمريكا الشمالية. يعمل هذا النظام على توحيد قرارات توجيه القطارات التي كانت تُتخذ سابقًا من قِبل مشغلي الإشارات المحليين أو أطقم القطارات أنفسهم. يتكون النظام من مكتب مركزي لمراقب حركة القطارات يتحكم في نقاط التقاطع بين خطوط السكك الحديدية وتدفقات حركة المرور في أجزاء من شبكة السكك الحديدية المصنفة ضمن نطاق نظام التحكم المركزي.
كشف القطارات
يشير مصطلح "الكشف عن القطارات" إلى وجود أو عدم وجود قطارات على جزء محدد من الخط. [ 1 ]
دوائر التتبع
الطريقة الأكثر شيوعًا لتحديد ما إذا كان جزء من الخط مشغولًا هي استخدام دائرة كهربائية خاصة بالمسار . يتم عزل القضبان عند طرفي كل جزء كهربائيًا عن الجزء المجاور، ويتم تغذية تيار كهربائي إلى كلا القضيبين عند أحد الطرفين. يتم توصيل مرحل عند الطرف الآخر بكلا القضيبين. عندما يكون الجزء غير مشغول، تُكمل ملفات المرحل الدائرة الكهربائية، ويتم تنشيطها. ولكن، عندما يدخل قطار إلى الجزء، فإنه يُقصر الدائرة الكهربائية في القضبان، ويتم فصل التيار عن المرحل. لا تتطلب هذه الطريقة التحقق صراحةً من مغادرة القطار بالكامل للجزء. إذا بقي جزء من القطار في الجزء، فإن دائرة المسار تكتشف ذلك الجزء.
يكشف هذا النوع من الدوائر عن عدم وجود قطارات، وذلك لضبط إشارة المرور وتوفير وظائف التعشيق المختلفة، كمنع تحريك نقاط التحويل أثناء اقتراب القطار منها. كما تُثبت الدوائر الكهربائية تثبيت نقاط التحويل في موضعها الصحيح قبل إمكانية إزالة إشارة حماية المسار. تحمل القطارات البريطانية والعاملون في مناطق إغلاق دوائر السكك الحديدية مشابك تشغيل دوائر السكك الحديدية (TCOC)، بحيث يمكن، في حال عرقلة أي شيء لخط سير مجاور، إحداث قصر في دائرة السكة. وهذا يُفعّل إشارة حماية ذلك الخط لإيقاف القطار القادم قبل تنبيه مُشغّل الإشارات. [ 2 ]
عدادات المحاور
تعتمد طريقة بديلة لتحديد حالة إشغال جزء من السكة الحديدية على استخدام أجهزة مثبتة في بدايته ونهايته لحساب عدد المحاور الداخلة والخارجة منه. إذا تساوى عدد المحاور الخارجة مع عدد المحاور الداخلة، يُفترض أن الجزء خالٍ. تؤدي عدادات المحاور وظائف مشابهة لدوائر التتبع، ولكنها تتميز ببعض الخصائص الأخرى. في بيئة رطبة، قد يكون الجزء الذي يُحسب فيه عدد المحاور أطول بكثير من الجزء الذي تُضبط فيه دوائر التتبع. كما أن انخفاض مقاومة الحصى في دوائر التتبع الطويلة جدًا يقلل من حساسيتها. تستطيع دوائر التتبع اكتشاف بعض أنواع عيوب السكة تلقائيًا، مثل السكة المكسورة. في حال عودة التيار الكهربائي بعد انقطاعه، يبقى الجزء الذي يُحسب فيه عدد المحاور في حالة غير محددة حتى يمر قطار عبره. أما الجزء الذي تُضبط فيه دوائر التتبع، فيكتشف وجود قطار فيه فورًا.
إشارات ثابتة
في معظم خطوط السكك الحديدية، يتم وضع إشارات مادية على جانب الخط لإعلام السائقين ما إذا كان الخط أمامهم مشغولاً ولضمان وجود مساحة كافية بين القطارات للسماح لها بالتوقف.
الإشارات الميكانيكية

كانت الإشارات القديمة تُظهر جوانبها المختلفة من خلال موقعها المادي. تتألف الأنواع الأولى من لوحة إما أن تكون مواجهة للسائق ومرئية له بالكامل، أو مُدارة بحيث تكاد تكون غير مرئية. ورغم أن هذا النوع من الإشارات لا يزال مستخدمًا في بعض الدول (مثل فرنسا وألمانيا)، إلا أن إشارة السيمفور هي الشكل الأكثر شيوعًا للإشارات الميكانيكية في العالم . تتكون هذه الإشارة من ذراع أو شفرة محورية يمكن إمالتها بزوايا مختلفة. ويُعد الذراع الأفقي الإشارة الأكثر تحديدًا (للدلالة على "خطر"، "حذر"، "قف ثم تابع"، أو "قف في مكانك" حسب نوع الإشارة).
لتمكين القطارات من السير ليلاً، تُزوَّد كل إشارة عادةً بضوء واحد أو أكثر. يتألف هذا عادةً من مصباح زيتي مضاء بشكل دائم، مزود بأغطية ملونة متحركة في مقدمته لتغيير لون الضوء. ولذلك، كان على السائق أن يتعلم مجموعة من الإشارات للرؤية نهاراً وأخرى للرؤية ليلاً.
على الرغم من شيوع ربط الضوء الأخضر بحالة الأمان، إلا أن هذا لم يكن الحال تاريخيًا. ففي بدايات أنظمة إشارات السكك الحديدية، كانت الأضواء الملونة الأولى (المرتبطة بالإشارات المقلوبة) تُظهر ضوءًا أبيض للدلالة على "المرور الآمن" وضوءًا أحمر للدلالة على "الخطر". استُخدم اللون الأخضر في الأصل للدلالة على "الحذر"، لكن استخدامه توقف عند إلغاء نظام الفترات الزمنية. لاحقًا، استُبدل الضوء الأبيض باللون الأخضر للدلالة على "المرور الآمن"، وذلك لتجنب تفسير السائقين للضوء الأحمر المكسور على أنه إشارة خاطئة للمرور الآمن. ولم يصبح اللون الأصفر اللون المعتمد للدلالة على "الحذر" إلا بعد أن أتقن علماء شركة كورنينج للزجاج درجة لونية من الأصفر خالية تمامًا من أي مسحة خضراء أو حمراء.
عادة ما يتم تشغيل الإشارات الميكانيكية عن بعد بواسطة سلك من ذراع في صندوق الإشارات، ولكن عادة ما يتم استخدام التشغيل الكهربائي أو الهيدروليكي للإشارات التي تقع على مسافة بعيدة جدًا بحيث لا يمكن تشغيلها يدويًا.
إشارات ضوئية ملونة

في معظم خطوط السكك الحديدية الحديثة، حلت الإشارات الضوئية الملونة محل الإشارات الميكانيكية إلى حد كبير. تتميز الإشارات الضوئية الملونة بقدرتها على عرض نفس التفاصيل ليلاً ونهاراً، كما أنها تتطلب صيانة أقل من الإشارات الميكانيكية.
على الرغم من أن الإشارات تختلف اختلافاً كبيراً بين البلدان، وحتى بين خطوط السكك الحديدية داخل بلد معين، فإن النظام النموذجي للجوانب سيكون كالتالي:
- أخضر: استمر بالسرعة المحددة. توقع أن تجد الإشارة التالية خضراء أو صفراء.
- اللون الأصفر: استعد للعثور على الإشارة التالية التي تظهر باللون الأحمر.
- الأحمر: توقف.
في بعض خطوط السكك الحديدية، تعرض إشارات الضوء الملونة نفس مجموعة الجوانب التي تعرضها الأضواء الموجودة على الإشارات الميكانيكية أثناء الظلام.
إشارات المسار وإشارات السرعة
إشارات المسار وإشارات السرعة هما طريقتان مختلفتان لإخطار القطارات بشأن التقاطعات.
في نظام إشارات المسار ، يُبلَّغ السائق بالمسار الذي سيسلكه القطار بعد كل إشارة (إلا إذا كان هناك مسار واحد فقط). ويتم ذلك بواسطة مؤشر مسار مُثبَّت على الإشارة. يستخدم السائق معرفته بالمسار، مدعومةً بعلامات تحديد السرعة المثبتة على جانب السكة، لقيادة القطار بالسرعة المناسبة للمسار المطلوب. لكن لهذه الطريقة عيب يتمثل في أن السائق قد لا يكون على دراية بالسرعة المطلوبة عند عبور تقاطع تم تحويل مساره إليه بسبب حالة طارئة. وقد تسبب هذا وحده في وقوع عدة حوادث. [ 3 ] لهذا السبب، في المملكة المتحدة، حيث جميع الخطوط مزودة بإشارات المسار، لا يُسمح للسائقين بالقيادة إلا على المسارات التي تدربوا عليها، ويجب عليهم السفر بانتظام على مسارات التحويل الأقل استخدامًا للحفاظ على معرفتهم بالمسار مُحدَّثة.
تستخدم العديد من أنظمة إشارات الطريق نظام التحكم في الاقتراب (انظر أدناه) لإبلاغ السائق بتغيير قادم في المسار.
في نظام إشارات السرعة ، تُعلم الإشارة السائق بالسرعة المسموح بها لعبور التقاطع، ولكن ليس بالضرورة بالمسار الذي سيسلكه القطار. يتطلب نظام إشارات السرعة نطاقًا أوسع بكثير من الإشارات مقارنةً بنظام إشارات المسار، ولكنه يعتمد بشكل أقل على معرفة السائقين بالمسار، مع العلم أن حاجة السائقين لمعرفة المسار لا تُلغى تمامًا، إذ لا تُعلمهم إشارات السرعة عادةً بتغييرات حدود السرعة خارج التقاطعات. عادةً ما تُستخدم لافتات حدود السرعة بالإضافة إلى إشارات السرعة، ويتبع السائق اللافتة التي تُظهر السرعة الأقل.
تستخدم العديد من الأنظمة عناصر من كلا النظامين لتزويد السائقين بأكبر قدر ممكن من المعلومات. وهذا يعني أن أنظمة إشارات السرعة قد تستخدم مؤشرات المسار بالتزامن مع مؤشرات السرعة لإعلام السائقين بشكل أفضل بمسارهم؛ فعلى سبيل المثال، قد تُستخدم مؤشرات المسار في المحطات الرئيسية لإرشاد القطارات القادمة إلى الرصيف الذي ستتجه إليه. وبالمثل، تُشير بعض أنظمة إشارات المسار إلى سرعة الاقتراب باستخدام شاشات عرض حتى يعرف السائقون السرعة التي يجب عليهم السير بها.
مثال على إشارة من ملبورن، فيكتوريا: تعرض هذه الإشارة جانبًا متعلقًا بتحديد السرعة، بالإضافة إلى مؤشر المسار.
إطلاق الاقتراب

عندما يتم توجيه القطار نحو مسار متفرع يجب أن يتم اتخاذه بسرعة أقل بكثير من سرعة الخط الرئيسي، يجب إعطاء السائق تحذيراً مسبقاً كافياً.
في ظل نظام إشارات المسار ، لا تتوفر الجوانب اللازمة للتحكم في السرعة، لذا يُستخدم غالبًا نظام يُعرف باسم " تحرير الاقتراب" . يتضمن هذا النظام تثبيت إشارة التقاطع عند وضعية تقييد (عادةً وضعية التوقف ) بحيث تُظهر إشارات الاقتراب التسلسل الصحيح لأوضاع التحذير. يقوم السائق بالضغط على المكابح وفقًا لوضعية التحذير، دون أن يكون بالضرورة على دراية بتحديد المسار المتفرع. عندما يقترب القطار من إشارة التقاطع، قد تتغير وضعية الإشارة إلى أي وضعية يسمح بها إشغال المسار الحالي أمامه. عندما تكون سرعة التحويل مساوية، أو قريبة جدًا من، سرعة الخط الرئيسي، يصبح تحرير الاقتراب غير ضروري.
في ظل نظام الإشارات السريعة ، تعرض الإشارات التي تقترب من نقطة التباعد جوانب مناسبة للتحكم في سرعة القطارات، لذلك لا يلزم إصدار إذن بالاقتراب .

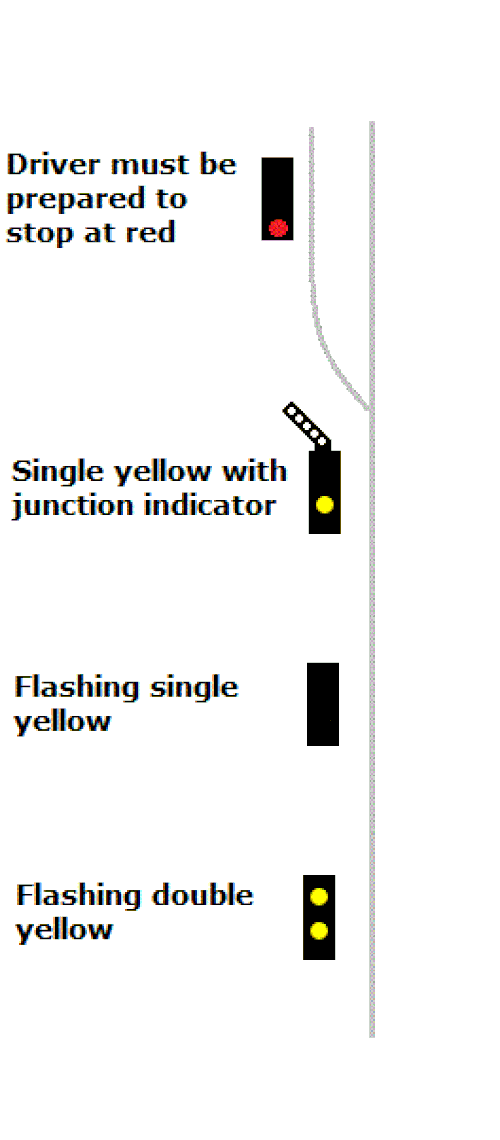

يوجد في المملكة المتحدة نظام إشارات صفراء وامضة يسمح للقطارات بالاقتراب من مسار متفرع بسرعة أعلى، مما يُعلم السائق بأن المسار أمامه مُعدّ على خط متفرع. مع ظهور القطارات الحديثة الأسرع والتقاطعات المتطورة، برزت الحاجة إلى نظام أفضل لإرشاد السائقين، فتم تطوير النظام التالي في أوائل ثمانينيات القرن الماضي. وقد خضع هذا النظام لتحسينات على مر السنين، ويُستخدم الآن دوليًا، كما يُستخدم في أنظمة الإشارات ثلاثية الجوانب منخفضة السرعة، حيث تُعدّ الإشارة الصفراء الوامضة الوحيدة أول إشارة يتلقاها السائق.
في نظام الإشارات الرباعي، إذا كان الطريق عبر التقاطع خالياً، ستعرض إشارة التقاطع ضوءاً أصفر ثابتاً واحداً بالإضافة إلى مؤشر تقاطع مضاء يوضح الطريق المحدد. [ 4 ]
ستُظهر الإشارة السابقة لإشارة التقاطع وميضًا أصفرًا واحدًا ، بينما ستُظهر الإشارة التي تسبقها وميضين أصفرين . تُحدد معرفة السائق بالمسار السرعة المسموح بها عند عبور التقاطع المتفرع، وسيبدأ بتخفيف سرعة القطار عند رؤية الوميضين الأصفرين . تُشير الإشارات الوامضة إلى أن المسار عبر التقاطع مُحدد وخالٍ، ولكن بعد ذلك، تكون الإشارة الأولى على المسار المتفرع حمراء، لذا يجب عليه الاستعداد للتوقف هناك.
عندما يقترب القطار من إشارة التقاطع، قد تتحول الإشارة إلى جانب أقل تقييدًا ( أصفر واحد ، أو أصفران ، أو أخضر ) اعتمادًا على مدى خلو الخط أمامه.
نهج يتم التحكم في سرعته

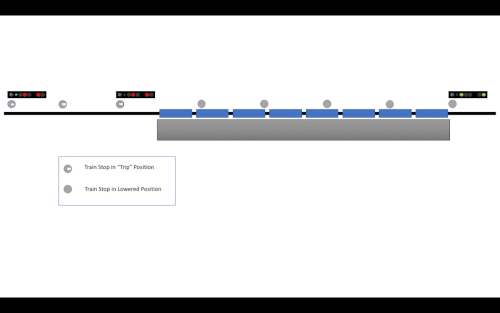

تستخدم بعض الأنظمة أنظمة تحكم ميكانيكية في السرعة بالتزامن مع الإشارات لضمان تحديد سرعة القطار بقيمة معينة، وذلك لضمان سيره بسرعة تمكنه من التوقف قبل أي عائق. تعتمد هذه الأنظمة في الغالب على أجهزة إيقاف القطار الميكانيكية (ذراع صغير يرتفع من القضبان ويضغط على مكابح القطار عند مروره فوقها) لإيقاف القطار الذي يسير بسرعة زائدة. عادةً، عندما يصل القطار إلى نقطة معينة على السكة، يبدأ مؤقت بالتحرك، وعند انتهاء الوقت، ينخفض ذراع الإيقاف، مما يسمح للقطار بالمرور دون انقطاع. صُمم التوقيت بحيث إذا كان القطار يسير بالسرعة المحددة (أو أقل)، فإنه سيتمكن من مواصلة السير دون مشكلة، أما إذا كان يسير بسرعة زائدة، فسيتوقف القطار تلقائيًا. يمكن استخدام هذا النظام لضمان سير القطار بسرعة معينة، مما يسمح للمصممين بالثقة بأن فترات تداخل الإشارات الأقصر ستكون كافية، وبالتالي فإن استخدام هذا النظام يمكن أن يساعد في تحسين سعة خط السكة الحديد بشكل كبير.
يُستخدم هذا النظام غالبًا عند الاقتراب من التقاطعات المسدودة لمنع القطارات من الاصطدام بالمصدات في نهايتها، كما حدث في أماكن مثل مورغيت . كما يُستخدم أيضًا على خطوط السكك الحديدية ذات الحركة المرورية العالية لزيادة السعة، مثل خط سكة حديد سيتي سيركل في سيدني، حيث استُخدم في النصف الغربي منه منذ عام 1932 للسماح بمرور 42 قطارًا في الساعة في كل اتجاه. وكانت كل محطة تحتوي على عدة مصدات للقطارات على طول الأرصفة، تنخفض تدريجيًا لضمان عدم اصطدام القطار القادم بالقطار المغادر، على بُعد أقل من 100 متر. وقد عُدّل هذا النظام في أوائل التسعينيات، بحيث لا يتمكن القطار القادم من دخول الرصيف إلا بعد مغادرة القطار السابق، ومع ذلك، لا تزال هذه الرحلات تُستخدم للتغلب على تداخل الإشارات المطلوب عادةً.
تُستخدم هذه الأنظمة غالبًا بالتزامن مع إشارات السرعة التدريجية (انظر أدناه).
إشارات السرعة التدريجية
يشير نظام إشارات السرعة التدريجي إلى الأنظمة التي تفرض قيودًا على السرعة بناءً على إشارات التحذير. في الأنظمة التي لا تعتمد هذا النظام، لا تُجبر إشارات التحذير من اقتراب الإشارة الحمراء السائق على اتخاذ أي إجراء، بل يُترك له تقدير متى يبدأ في تخفيف السرعة استعدادًا للتوقف عند الإشارة الحمراء. أما في نظام إشارات السرعة التدريجي، فتفرض كل إشارة تحذير قبل الإشارة الحمراء حدًا أدنى للسرعة على السائق. [ 5 ] يجب عدم الخلط بينه وبين إشارات السرعة المستخدمة عند التقاطعات؛ إذ يمكن استخدام نظام إشارات السرعة التدريجي بالتزامن مع إشارات المسار.
الإشارة إلى التصميم
يشير مصطلح "وضع الإشارات على المخطط" إلى عملية تصميم وضع الإشارات على مخطط السكك الحديدية.
نظراً لانخفاض الاحتكاك بين عجلات القطارات والسكك الحديدية، تحتاج القطارات إلى مسافات طويلة للتوقف بأمان. ولا يستطيع سائقو القطارات التوقف دائماً بسبب وجود عائق مرئي. تسير القطارات على سكك حديدية ثابتة توجهها، لذا يجب أن تسلك مسارات مختلفة لتجنب الاصطدام.
يتمثل الهدف الرئيسي لنظام الإشارات في منع تصادم القطارات، أما هدفه الثانوي فهو توفير أقصى استفادة ممكنة من مسار معين. [ 6 ]
مسافة الكبح للخدمة
تُعدّ مسافة الكبح التشغيلية (SBD) عاملاً حاسماً في تصميم تخطيطات إشارات السكك الحديدية. نظراً لانخفاض الاحتكاك بين القضبان والعجلات، وثقل القطارات، قد تصل مسافة كبح القطار إلى عدة كيلومترات. ولضمان التباعد الآمن بين القطارات، يجب استخدام مسافة الكبح التشغيلية في حسابات وضع الإشارات. عند تصميم إشارات خط ما، يجب أن تكون مسافة الكبح التشغيلية المستخدمة لهذا الخط هي مسافة القطار الأقل كفاءة (الأثقل، الأضعف كبحاً، قطارات الشحن، التي تجرها قاطرة). وبمراعاة أسوأ قطار ممكن، ستكون القطارات ذات الكبح الأفضل (القطارات متعددة الوحدات، الخفيفة، ذات الكبح المتقدم، قطارات الركاب) آمنة ومحمية أيضاً. [ 7 ]
حساب مسافة الكبح:
حيث V هي سرعة القطار قبل الكبح و r هي معدل الكبح. [ 8 ] يمكن أن تكون القيمة النموذجية لـ r هي[ 9 ]
مثال على الحساب
مسافة الكبح الخدمية ليست استخدامًا طارئًا للفرامل، بل هي الاستخدام الطبيعي للفرامل من قِبل السائق. ولأسباب تتعلق بالسلامة، لا يمكننا استخدام الحد الأدنى لمسافة الكبح عند استخدام الفرامل بأقصى قوة، بل يجب مراعاة هامش خطأ معين، وهو مسافة الكبح الخدمية.
المسافة الدنيا بين أول إشارة تحذير وإشارة الخطر هي SBD. وهذا يسمح للسائق بالتوقف التام من لحظة رؤية إشارة التحذير وحتى الوصول إلى إشارة الخطر.
توجد أيضًا مسافة قصوى بين الإشارات، عادةً ما تكون 1.5 ضعف المسافة بين الإشارات. [ 10 ] على الرغم من أن تحديد مسافة قصوى بين الإشارات قد لا يبدو بديهيًا (أي أن وجود مسافة كبيرة بينها يمنح القطار مساحة واسعة للتوقف)، إلا أنه ضروري لضمان وضوح المعلومات التي تقدمها الإشارات. فإذا كانت إشارة بعيدة جدًا عن إشارة التوقف التالية، فقد لا يضغط السائق على الفرامل بشكل كامل ظنًا منه أن لديه متسعًا من الوقت للتوقف، مما قد يؤدي إلى خطأ. ومن خلال تحديد مسافة قصوى بين أول إشارة تحذير وإشارة الخطر التالية، يتم تجنب أي لبس.

يمكن اعتبار مسافة الكبح القياسية للقطارات المتوسطة (في نظام الإشارات في المملكة المتحدة)، التي تسير بسرعة 100 ميل في الساعة (160 كم/ساعة)، 2000 متر. [ 11 ]
التداخلات
تتطلب إشارات التوقف على خطوط السكك الحديدية هامش أمان معينًا تحسبًا لخطأ السائق أو عوامل خارجية (كالأحوال الجوية أو تساقط أوراق الشجر). تتخذ هذه الإشارات شكل أقسام كشف إضافية (دائرة المسار أو عدادات المحاور) تمتد بعد الإشارة التي يمكنها عرض إشارة التوقف. في نظام الإشارات البريطاني، يبلغ الحد الأدنى القياسي للتداخل 180 مترًا. أما الإشارات الأقصر من ذلك، فيجب أن تتضمن تدابير حماية إضافية لمنع تجاوز الإشارات الخطرة .
التقدم
وقت التقارب (HT) هو الحد الأدنى للوقت بين القطارات، أو عدد القطارات التي يمكنها المرور بأمان ودون كبح عبر نقطة معينة لكل وحدة زمنية:
حيث HD = مسافة التباعد بين الصفوف، V = أقصى سرعة مسموح بها للخط.
يمكن حساب مسافة التباعد (HD): [ 12 ]
أين:
- S هي مسافة الرؤية
- P هي المسافة من جانب التوقف إلى الجانب الأقل تقييدًا (أي: المسافة من إشارة حمراء إلى أقرب إشارة خضراء، مع اقتراب القطار).
- O هي مسافة التداخل
- L هو طول القطار
مسافة المبنى
المسافة بين الكتلتين ( D ) هي المسافة بين إشارتين قادرتين على إظهار اللون الأحمر. وتختلف هذه المسافة بين أنظمة الإشارات ثنائية وثلاثية ورباعية الجوانب. وهي قيمة حاسمة في تصميم تخطيط الإشارات.
تتكون الكتل من أقسام كشف القطارات (غالباً ما تظهر كخط عمودي قصير). يمكن أن تتكون الكتل من قسم كشف واحد أو عدة أقسام.
الإشارة ذات الجانبين

توجد معادلات لتحديد قيمة D المناسبة .
لتحقيق التقدم المطلوب: [ 13 ]
لتحقيق السلامة والتكلفة: ***
بشكل عام، يتم استخدام الإشارات ثنائية الجوانب عندما تكون قيمة P أكبر بكثير من قيمة SBD.
**إذا كانت قيمة P تساوي أربعة أضعاف أو أقل من قيمة SBD، فلا يُنصح باستخدام نظام الإشارات ثنائي الجوانب. وذلك لأن المسافة بين إشارات التوقف ستكون متقاربة جدًا لدرجة أن الإشارات البعيدة ستبدأ بالتداخل مع إشارة التوقف السابقة، مما يُسبب ارتباكًا للسائق. بالإضافة إلى ذلك، بما أن كل إشارة توقف تحتاج إلى إشارة بعيدة، فعندما تتقارب الإشارات إلى هذا الحد، يصبح من الأوفر استخدام نظام الإشارات ثلاثي الجوانب.يُعد استخدام الإشارات ثلاثية الجوانب أرخص وأكثر أمانًا. [ 14 ] هذه ليست قاعدة ثابتة، إذ لا يزال من الممكن تقنيًا استخدام جانبين في هذه المرحلة، ولكن لا يُنصح بذلك.
الإشارات ثلاثية الجوانب

لتلبية متطلبات السلامة:
لتلبية متطلبات التباعد الزمني: [ 15 ]
يؤدي نظام الإشارات ثلاثي الجوانب إلى زيادة كبيرة في السعة مقارنة بنظام الإشارات ثنائي الجوانب.
الإشارة ذات الجوانب الأربعة

لتلبية متطلبات السلامة:
لتلبية متطلبات التباعد الزمني: [ 16 ]
يُضيف نظام الإشارات رباعي الجوانب إشارة تحذير إضافية، غالباً ما تكون صفراء مزدوجة. وهذا يُقسّم خط السكة الحديد بشكل أكبر ويسمح بزيادة السعة.
مثال على الحساب 1
على سبيل المثال، لدينا خط سكة حديد بسرعة قصوى ( V ) تبلغ 160 كم/ساعة (44 م/ث) . بافتراض أن القطار مزود بنظام كبح قياسي، فإن مسافة الكبح الخدمية (SBD) هي 2000 متر. مسافة الرؤية القياسية ( S ) هي 300 متر. التداخل القياسي ( O ) هو 180 متر. طول القطار ( L ) هو 200 متر.
إذا كان مطلوبًا أن يسير القطار كل ساعة واحدة (3600 ثانية)، فما هي المسافة التي يجب وضع الإشارات لتحقيق هذا الفارق الزمني؟
التقدم:
مسافة التباعد بين المركبات:
أيضًا:
اختر الجانب:
عادةً ما يتم اختيار الخيار الأقل تكلفة أولاً. بما أن P كبيرة (، ينبغي علينا اختيار جانبين.
يمكن حساب قسم الكتلة (أو المسافة بين إشارتي توقف) على النحو التالي:
لا يمكن أن تتجاوز قيمة D 156304 مترًا، وإلا فلن يتم تحقيق الفاصل الزمني المطلوب (قطار واحد في الساعة). من الممكن تقليل قيمة D (مما يزيد الفاصل الزمني الممكن)، ولكننا نسعى إلى تحقيق أقل تكلفة ممكنة مع ضمان الفاصل الزمني المطلوب بين القطارات، لذا عادةً ما يتم اختيار قيمة قريبة من الحد الأقصى.
مثال على الحساب 2
على سبيل المثال، لدينا خط سكة حديد بسرعة قصوى ( V ) تبلغ 200 كم/ساعة (56 م/ث) . بافتراض معدل كبح قدره
مسافة الرؤية القياسية ( S ) هي 400 متر. التداخل القياسي ( O ) هو 180 متر. طول القطار ( L ) هو 300 متر. إذا طُلب منا تشغيل قطار كل دقيقتين (أو 30 قطارًا في الساعة)، فما المسافة التي يجب وضع الإشارات عليها لتحقيق هذا الفارق الزمني؟
التقدم:.
وقت التباعد:.
سرعة:.
مسافة التباعد بين المركبات:.
اختر الجانب:
تذكير بـ SBD:
لقد وجدنا P ، والآن يجب علينا اختيار نوع الجانب الأرخص الذي يحقق فيه كل من P و SBD جميع المعادلات.
هل يفي هذا P بشرط وجود جانبين؟
بما أن المسافة بين نقطتي التوقف (5787 مترًا) أقل من المسافة بين نقطتي التوقف (4 × 3085 مترًا = 12340 مترًا)، فلا يمكننا استخدام نظام الإشارات ثنائية الاتجاه، لأن الإشارات البعيدة ستكون قريبة جدًا من إشارات التوقف السابقة، مما يُربك السائق. لذا، لا يمكن استخدام نظام الإشارات ثنائية الاتجاه.
هل يفي هذا العنصر P بشرط وجود ثلاثة جوانب؟
لا يمكن تطبيق مبدأ الجوانب الثلاثة في هذه الحالة، إذ لا يمكن تحقيق كلا المعادلتين. يجب أن تكون قيمة D أكبر من 3085 مترًا وأقل من 2893 مترًا، وهو أمر غير ممكن.
هل يفي هذا العنصر P بشرط الجوانب الأربعة؟
هذا يحقق المعادلتين، مما يعني إمكانية استخدام أربعة جوانب. يجب أن تكون المسافة D بين 1542 مترًا و2313 مترًا لأغراض الكبح. ويجب أن تكون D أقل من 1929 مترًا لتحقيق الفاصل الزمني المطلوب بين القطارات.
يجب أن يكون قسم الكتلة (أو المسافة بين إشارتي توقف) ضمن هذا النطاق:
تتيح المرونة في نطاق الإشارة إمكانية نقل الإشارات إذا تطلبت عوامل خارجية أخرى نقل الإشارة.
التقاطعات
بعد حساب فترات التباعد بين القطارات، يجب مراعاة البنية التحتية الأخرى (وهذا ما يفسر الحاجة إلى نطاق مرن للمسافة بين أجزاء السكة). تُعدّ تقاطعات السكك الحديدية بنية تحتية متحركة يجب حمايتها بإشارات. فإذا مرّ قطار فوق مفتاح تحويل/نقطة تحويل وكان هذا المفتاح في وضع خاطئ، فقد يتسبب ذلك في تلفه أو خروج القطار عن مساره.
يجب حماية التقاطعات بإشارة قادرة على إظهار وضعية التوقف . تُعلم هذه الإشارة السائق ما إذا كان عبور التقاطع آمنًا. وباستخدام مناطق كشف القطارات، يمكن لنظام الإشارات المتشابكة تحديد ما إذا كان مرور القطار آمنًا.

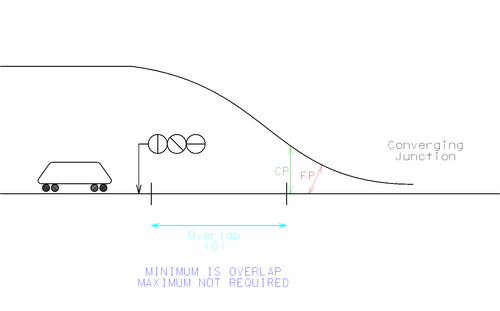

التقاطعات المتقاربة

بالنسبة للتقاطعات المتقاربة، فإن الحد الأدنى للمسافة اللازمة لوضع إشارة حماية من التقاطع هو مسافة التداخل (في نظام الإشارات البريطاني، تبلغ عادةً 180 مترًا). ويتم قياسها من نقطة التخليص (CP) للتقاطع.
There is not necessarily a maximum specified distance to a converging junction. The train does not need to slow down regardless of the position of the points. Even if a train passes over the switches in the wrong position, the force of the train will force the switches over.
Fouling point and clearance point

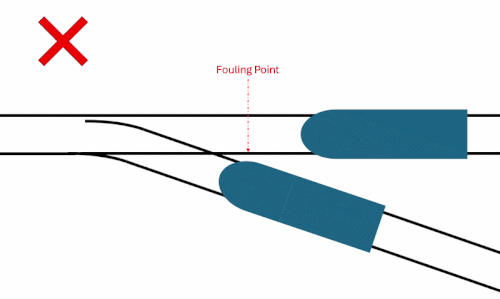

The fouling point (FP) is the position where two trains would have a side-on collision when approaching a junction. It is measured perpendicularly away from the rails.

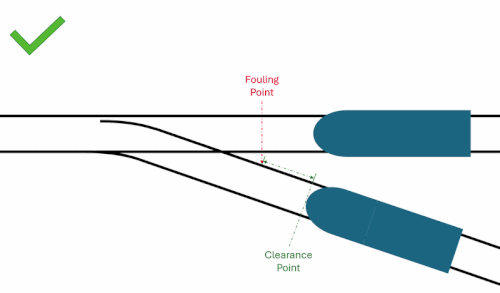

The clearance point (CP) is the position in which a train can stop safely in front of a junction to allow another train to safely pass by. The CP is measured a set distance away from the FP.

Signals protecting the junction must be placed at least the length of the overlap away from the clearance point.

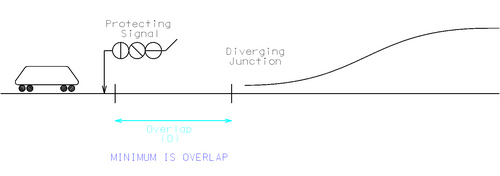

Diverging junctions
For diverging junctions, the minimum distance for a protecting signal away from the junction is the overlap distance (in UK signalling it is usually 180 m). The diagrams use show route signalling as examples.

For diverging junctions, the maximum distance for a protecting signal away from the junction is a specified distance, which is set by the local railway standards (in UK signalling it is 800 m).

Drivers must slow down when taking the diverging route on a set of points (when not going straight through). Therefore a maximum specified distance is required to make sure the instructions to the driver are clear and not forgotten.
So when placing signals that protect diverging junctions, the distance must be between 180 m and 800 m (UK signalling).
Other important factors in placing signals
The position of signals is initially found by using headway calculations, then taking into account the track layout (points, gradients, speed limits), operational requirements, rolling stock and capacity requirements. However, when it comes to the physical positioning of signals, other factors come into consideration[17]:
- Line curvature – may impede vision of signals on the track. Sighting distance may be affected.
- Viaducts, bridges and tunnels – Signals should not be placed so that a train will come to a standstill before a red signal, while it is on a structure. This would make evacuating a train difficult in an emergency.
- Excessive artificial lighting – In areas such as stations, buildings, cities; there may be excessive artificial lighting which could confuse the driver.
- ضوء الشمس - قد تتأثر مناطق معينة من خط السكة الحديد، في أوقات معينة من اليوم، بشدة بأشعة الشمس.
- عواقب تجاوز الإشارة الحمراء - يجب وضع الإشارات بحيث إذا تجاوز قطار إشارة حمراء، يكون تأثير ذلك في أدنى حد ممكن.
أنظمة السلامة
قد يؤدي عدم استجابة سائق القطار لإشارة المرور إلى كارثة. ونتيجة لذلك، تم ابتكار العديد من أنظمة السلامة المساعدة. ويتطلب أي نظام من هذا القبيل تركيب بعض المعدات على متن القطار وعلى جانب السكة. تتدخل بعض الأنظمة فقط في حالة تجاوز إشارة الخطر . بينما تتضمن أنظمة أخرى إشارات صوتية و/أو مرئية داخل كابينة السائق لتكملة إشارات جانب السكة. ويتم تفعيل الفرامل تلقائيًا إذا لم يستجب السائق للتحذير. أما أنظمة التحكم الأكثر تطورًا في القطارات، فلا تعتمد على السائق إطلاقًا، بل تعتمد كليًا على أجهزة الكمبيوتر لتشغيل النظام، مثل قطار سكاي ترين في فانكوفر، كندا، ونظام مترو الدوحة، قطر.
تُعدّ أنظمة السلامة داخل كابينة القطار ذات فائدة كبيرة أثناء الضباب ، حيث يتطلب ضعف الرؤية اتخاذ تدابير تقييدية. كما تُعدّ أنظمة السلامة مهمة في السكك الحديدية الحضرية، حيث يستحيل الرؤية حول المنعطفات في أنفاق المترو. وتستطيع أجهزة الكمبيوتر الموجودة على متن القطار وعلى جوانب السكة تتبع القطارات حول المنعطفات الضيقة بسرعات عالية، مما يضمن السلامة.
إشارات الكابينة

نظام إشارات الكابينة هو نظام فرعي ينقل معلومات الإشارات إلى كابينة القطار، مثل موقع القيادة والسرعة وإنذارات الأعطال. وتُعد وحدات إشارات الكابينة من الأنظمة الفرعية المهمة في هندسة العوامل البشرية لأنظمة إشارات القطارات الحديثة.
في حال وجود كابينة قيادة نشطة، يُحدد اتجاه القطار، أي يُعتبر جانب الكابينة النشطة هو مقدمة القطار. في الأنظمة الحديثة، يُضاف نظام حماية للقطار فوق نظام إشارات الكابينة، حيث يقوم النظام تلقائيًا بتطبيق المكابح وإيقاف القطار إذا لم يتمكن السائق من التحكم في سرعة القطار وفقًا لمتطلبات السلامة الخاصة بالنظام. [ 18 ] تعتمد أنظمة إشارات الكابينة على عدادات سرعة الدوران، ومقاييس التسارع، ووحدات النطاق العريض جدًا، ووحدات قياس القصور الذاتي، ودوائر المسار ، وأجهزة الإرسال والاستقبال التي تتواصل مع الكابينة، وأنظمة التحكم بالقطار القائمة على الاتصالات .
نظام متشابك
في بدايات السكك الحديدية، كان عمال الإشارات مسؤولين عن التأكد من ضبط جميع نقاط التحويل (المفاتيح) بشكل صحيح قبل السماح للقطار بالمرور. إلا أن الأخطاء كانت تؤدي إلى حوادث، بعضها مميت. ولتحسين السلامة، طُرح مفهوم التعشيق الميكانيكي لمفاتيح التحويل والإشارات والأجهزة الأخرى. يمنع هذا النظام عامل الإشارات من تشغيل الأجهزة بتسلسل غير آمن باستخدام الوسائل الميكانيكية، مثل إزالة إشارة بينما لا تكون مجموعة أو أكثر من نقاط التحويل مضبوطة بشكل صحيح على المسار. [ 3 ] استخدمت أنظمة التعشيق المبكرة أجهزة ميكانيكية لتشغيل أجهزة الإشارات وضمان تشغيلها الآمن.
بدأ استخدام أنظمة التعشيق الكهربائية المرحلية في ثلاثينيات القرن العشرين. ومنذ منتصف ثمانينيات القرن العشرين، اتجهت أنظمة التعشيق الجديدة نحو الأنظمة الإلكترونية . وتتحكم المعالجات الدقيقة في حركات مفاتيح التحويل المسموح بها. وتسمح أنظمة التعشيق الحديثة وأنظمتها الفرعية بوضعيات معينة لمفاتيح التحويل وتمنعها لتعزيز سلامة القطارات.
قواعد التشغيل
تستخدم شركات السكك الحديدية قواعد التشغيل والسياسات والإجراءات لتعزيز السلامة. وتختلف قواعد التشغيل المحددة غالبًا من بلد إلى آخر، بل وقد توجد اختلافات بين شركات السكك الحديدية المختلفة داخل البلد الواحد.
الأرجنتين
تم وصف قواعد التشغيل الأرجنتينية في Reglamento interno técnico de Operaciones [RITO] ( كتاب قواعد التشغيل الفني).
أستراليا
يُطلق على تطبيق قواعد العمل في أستراليا اسم "العمل الآمن ". ويُشار إلى أسلوب العمل المتبع في أي منطقة أو موقع محدد باسم "نظام العمل الآمن" لتلك المنطقة. وتختلف قواعد العمل بين الولايات، على الرغم من وجود محاولات لوضع معيار وطني موحد.
أمريكا الشمالية
في أمريكا الشمالية ، وخاصة في الولايات المتحدة ، تُسمى قواعد التشغيل " طريقة التشغيل" . وهناك خمس مجموعات رئيسية من قواعد التشغيل في أمريكا الشمالية:
- قواعد تشغيل السكك الحديدية الكندية (CROR)، المستخدمة من قبل معظم خطوط السكك الحديدية الكندية، باستثناء عمليات السكك الحديدية الوطنية الكندية في الولايات المتحدة، والتي تستخدم نسخة معدلة وخاصة من GCOR، والمعروفة باسم USOR (قواعد التشغيل في الولايات المتحدة).
- المدونة العامة لقواعد التشغيل (GCOR)، المستخدمة من قبل العديد من خطوط السكك الحديدية من الفئة الأولى ، وخطوط السكك الحديدية من الفئة الثانية ، وخطوط السكك الحديدية القصيرة في الولايات المتحدة
- لجنة قواعد التشغيل الاستشارية في شمال شرق الولايات المتحدة (NORAC)، التي تستخدمها العديد من خطوط السكك الحديدية في شمال شرق الولايات المتحدة
- تستخدم شركة نورفولك ساوثرن، من الفئة الأولى، مجموعة فريدة من قواعد التشغيل.
- تستخدم شركة النقل من الفئة الأولى CSX مجموعة فريدة من قواعد التشغيل.
المملكة المتحدة
يُطلق على دليل قواعد التشغيل في المملكة المتحدة اسم "دليل قواعد GE/RT8000" [ 19 ] ، ويُعرف بين موظفي السكك الحديدية باسم "دليل القواعد". ويخضع هذا الدليل لإشراف مجلس سلامة ومعايير السكك الحديدية (RSSB)، وهو هيئة مستقلة عن شركة "نتورك ريل" أو أي شركة تشغيل قطارات أو شركة شحن أخرى . وتعمل معظم خطوط السكك الحديدية التراثية وفقًا لنسخة مبسطة من دليل قواعد السكك الحديدية البريطانية .
فنلندا
يتألف نظام الإشارات المستخدم في شبكة السكك الحديدية في فنلندا من إشارات ضوئية ملونة وعلامات ثابتة. ويُستخدم هذا النظام بالتزامن مع نظام التحكم الآلي بالقطارات EBICAB 900، المعروف اختصاراً بـ JKV ( بالفنلندية : junakulunvalvonta ).
إيطاليا
في إيطاليا ، يتم وصف إشارات السكك الحديدية في تعليمات خاصة تسمى Regolamento Segnali مؤرشفة في 7 ديسمبر 2014، في Wayback Machine ( تنظيم الإشارات ).
الهند
تُعدّ قواعد التشغيل الهندية، المسماة "القواعد العامة"، موحدةً لجميع خطوط السكك الحديدية الإقليمية التابعة للسكك الحديدية الهندية ، ولا يجوز تعديلها إلا من قبل مجلس إدارة السكك الحديدية. وتُضاف القواعد الفرعية إلى القواعد العامة من قبل خطوط السكك الحديدية الإقليمية التي لا تتعارض معها. وتُجرى التصحيحات من حين لآخر عبر نماذج التصحيح. [ 20 ]
اليابان
استند نظام الإشارات الياباني في البداية إلى نظام الإشارات البريطاني، ولا يزال يعتمد عليه في التقاطعات. ومع ذلك، ومع تطور نظام الإشارات ليُلبي متطلبات النظام، يُستخدم نظام الإشارات التدريجي للسرعة خارج التقاطعات.
هونغ كونغ
نشأت إشارات السكك الحديدية في هونغ كونغ من مبدأ إشارات السكك الحديدية البريطانية، [ 21 ] ولا تزال تستند إلى المبادئ لتطوير كتيبات القواعد والإجراءات تحت إدارة منظمة التشغيل MTR.
انظر أيضاً
- نظام التحكم بالقطارات القائم على الاتصالات (نظام الإشارات)
- جسر
- معهد مهندسي إشارات السكك الحديدية
- ساعة توقيت السكك الحديدية
- تخريب السكك الحديدية
- سياج منزلق للسكك الحديدية
- نظام كتلة الإشارة
- التحكم في الإشارات
- تحسين سرعة القطار
- عطل في الجانب الخطأ
- إشارات السكك الحديدية النرويجية
- إشارات السكك الحديدية الإندونيسية
- إشارات السكك الحديدية اليابانية
ملحوظات
- 1 2 "مجموعة فرعية-023: مسرد المصطلحات والاختصارات (الإصدار 3.1.0)" (ملف PDF) . era.europa.eu . مجموعة مستخدمي ERTMS. 12 مايو 2014. مؤرشف من الأصل (ملف PDF) في 7 أغسطس 2020. تم الاطلاع عليه في 17 فبراير 2024 .
- ↑ "دليل القواعد الرئيسي: الوحدة M1 القسم 3.1 "التعامل مع حادث قطار أو إخلاء - توفير الحماية في حالات الطوارئ"( ملف PDF) . شركة السكك الحديدية الوطنية. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 10 أغسطس 2018. تم الاطلاع عليه بتاريخ 12 فبراير 2017 .
- 1 2 رولت، إل تي سي (2009) [1966]. الأحمر للخطر: التاريخ الكلاسيكي لكوارث السكك الحديدية البريطانية ( الطبعة الثانية). دار التاريخ للنشر. ISBN 978-0-7524-5106-0.
- ↑ "دليل القواعد عبر الإنترنت: الإشارات، إشارات اليد، المؤشرات، واللافتات - دليل RS521 القسم 2.5 "الجوانب الصفراء الوامضة"( ملف PDF) . هيئة معايير السكك الحديدية. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 5 ديسمبر 2016. تم الاطلاع عليه بتاريخ 18 أغسطس 2019 .
- ↑ باتشل، يورن (أكتوبر 2021). مبادئ إشارات السكك الحديدية (ملف PDF) (الطبعة 2.00 ) . الصفحات 23-25 . تم الاطلاع عليه في 27 يونيو 2023 .
- ↑ بورتر، نيل. مقدمة في إشارات السكك الحديدية (ملف PDF) . ص 1.
- ↑ باندي، ناري (أكتوبر 2025). "إشارات التخطيط" (ملف PDF) . القراءة الأساسية لشهادة IRSE : 5.
- ↑ باندي، ناري (أكتوبر 2025). "إشارات التخطيط" (ملف PDF) . قراءة أساسية لشهادة IRSE : 6.
- ↑ "تقنية الإشارات الوسيطة". تخطيط الإشارات . حسابات الفواصل الزمنية بين القطارات دون توقف. Signet Solutions: 5 يناير 2012.
- ↑ "تقنية الإشارات الوسيطة". تخطيط الإشارات . حسابات الفاصل الزمني بين القطارات بدون توقف. Signet Solutions: 4 يناير 2012.
- ↑ "تقنية الإشارات الأساسية" . حلول سيجنيت.
- ↑ باندي، ناري (أكتوبر 2025). "إشارات التخطيط" (ملف PDF) . قراءة أساسية لشهادة IRSE : 8.
- ↑ "تقنية الإشارات الوسيطة". تخطيط الإشارات . حسابات الفواصل الزمنية بين القطارات دون توقف. Signet Solutions: 11 يناير 2012.
- ↑ "تقنية الإشارات الوسيطة". تخطيط الإشارات . حسابات الفواصل الزمنية بين القطارات دون توقف. Signet Solutions: 14 يناير 2012.
- ↑ "تقنية الإشارات الوسيطة". تخطيط الإشارات . حسابات الفواصل الزمنية بين القطارات دون توقف. Signet Solutions: 12 يناير 2012.
- ↑ "تقنية الإشارات الوسيطة". تخطيط الإشارات . حسابات الفواصل الزمنية بين القطارات دون توقف. Signet Solutions: 14 يناير 2012.
- ↑ هاو، فرانسيس (نوفمبر 2023). "العودة إلى الأساسيات: الإشارات" (ملف PDF) . أخبار IRSE . إشارات تحديد المواقع (304). IRSE: 13.
- ↑ كولينز، جيرالد إي. (1979). عناصر إشارات السكك الحديدية . روتشستر، نيويورك: شركة إشارات السكك الحديدية العامة.
- ↑ "كتاب القواعد" . rgsonline.co.uk . RSSB . مؤرشف من الأصل في 14 ديسمبر 2008.
- ↑ "القواعد العامة، 1976" . indianrailways.gov.in . وزارة السكك الحديدية (مجلس السكك الحديدية). 29 مارس 2019. تم الاطلاع عليه في 13 ديسمبر 2020 .
- ↑ "هونغ كونغ" .
مراجع عامة
- برايان، فرانك دبليو. (1 مايو 2006). "أنظمة التحكم في حركة القطارات" . القطارات . شركة كالمباخ للنشر. مؤرشف من الأصل في 17 أكتوبر 2007.
- كولبورن، روبرت (14 أكتوبر 2013). "تاريخ إشارات السكك الحديدية" . معهد مهندسي الكهرباء والإلكترونيات (IEEE ) . مؤرشف من الأصل في 22 أكتوبر 2013.
- المدونة العامة لقواعد التشغيل (ملف PDF) (الطبعة السابعة ). لجنة GCOR. 1 أبريل 2015. مؤرشفة من الأصل (ملف PDF) في 19 يونيو 2018.
- مدير قسم هندسة الإشارات والتقنية، مجموعة مشاريع ويست ميدلاندز (1991). "التعشيق الميكانيكي" (ملف PDF) . dickthesignals.co.uk . مجلس السكك الحديدية البريطاني. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 18 أبريل 2023. تم الاطلاع عليه بتاريخ 26 نوفمبر 2023 .
روابط خارجية
- صفحة الإشارات (TSP) - إشارات السكك الحديدية في جميع أنحاء العالم (باللغة الهولندية) ، (باللغة الإنجليزية)
- موقع RailServe.com - قسم الإشارات والاتصالات - مؤرشف بتاريخ 6 يناير 2009 على موقع Wayback Machine
- السكك الحديدية: التاريخ، الإشارات، الهندسةو
- جمعية تسجيل الإشارات
- معهد مهندسي إشارات السكك الحديدية
- إشارات السكك الحديدية
- البنية التحتية للسكك الحديدية
