تُعرف ناقلات الزحف ، أو ما يُسمى رسميًا بمرافق ناقلات زحف الصواريخ ، [ 2 ] بأنها زوج من المركبات المجنزرة تُستخدم لنقل مركبات الإطلاق من مبنى تجميع المركبات التابع لناسا (VAB) على طول مسار الزحف إلى مجمع الإطلاق 39. وقد استُخدمت في الأصل لنقل صواريخ ساتورن 1B وساتورن 5 خلال برامج أبولو وسكايلاب وأبولو -سويوز . ثم استُخدمت لنقل مكوك الفضاء من عام 1981 إلى عام 2011. تحمل ناقلات الزحف المركبات على منصات الإطلاق المتنقلة (MLPs) التي تستخدمها ناسا، وبعد كل عملية إطلاق تعود إلى منصة الإطلاق لإعادة المنصة إلى مبنى تجميع المركبات. [ 3 ]

صُممت وبُنيت ناقلتا الزحف بواسطة شركة ماريون باور شوفل باستخدام بعض المكونات التي صممتها وصنعتها شركة روكويل إنترناشونال ، بتكلفة 14 مليون دولار أمريكي (ما يعادل 143 مليون دولار أمريكي في عام 2025 ) لكل منهما. [ 4 ] وبمجرد اكتمال بنائها، أصبحت ناقلة الزحف أكبر مركبة برية ذاتية الدفع في العالم. في حين أن مركبات أخرى، مثل الحفارات ذات العجلات الدلوية مثل باغر 288 ، والحفارات الجرافة مثل بيغ ماسكي، والجرافات الآلية مثل ذا كابتن، أكبر حجماً بكثير، إلا أنها تعمل بمصادر طاقة خارجية.

تمت إضافة ناقلتي الزحف إلى السجل الوطني للأماكن التاريخية في 21 يناير 2000. [ 2 ]

تحديد

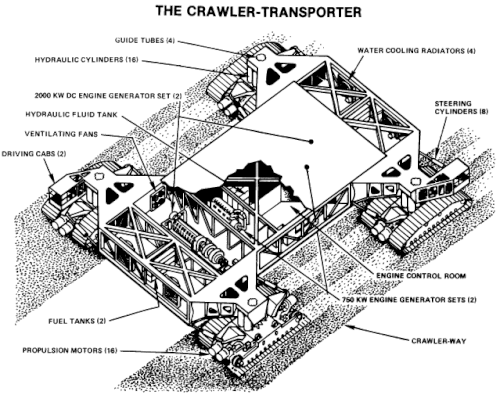

رسم تخطيطي لناقل مجنزر

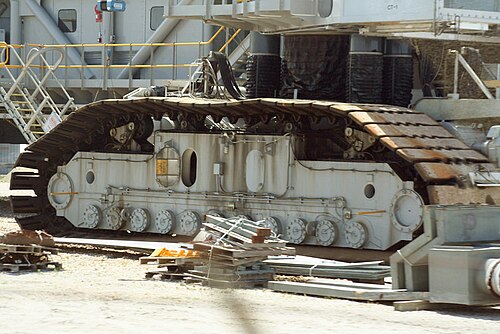

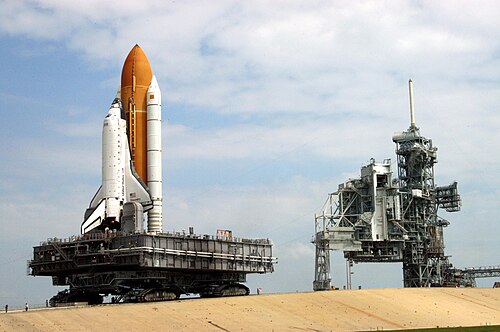

تزن ناقلة الزحف 2721 طنًا (6 ملايين رطل؛ 2999 طنًا قصيرًا) ولها ثمانية مسارات، اثنان في كل زاوية. [ 1 ] يحتوي كل مسار على 57 حذاءً، ويزن كل حذاء 998 كيلوغرامًا (2200 رطل) . [ 5 ] يبلغ طول المركبة 40 مترًا وعرضها 35 مترًا (131 قدمًا × 114 قدمًا) . يمكن تعديل ارتفاع المنصة من مستوى الأرض من 6.1 إلى 7.9 متر (20 إلى 26 قدمًا) ، ويمكن رفع وخفض كل جانب بشكل مستقل عن الآخر. تستخدم ناقلة الزحف نظام توجيه ليزري ونظام تسوية للحفاظ على مستوى منصة الإطلاق المتنقلة ضمن 10 دقائق قوسية (0.16 درجة؛ حوالي 30 سنتيمترًا ( قدم واحدة) عند قمة صاروخ ساتورن 5)، أثناء صعودها المنحدر بنسبة 5% إلى موقع الإطلاق. [ 6 ] يوفر نظام إرساء ليزري منفصل دقة متناهية عند وضع ناقلة الزحف ومنصة الإطلاق المتنقلة في مبنى تجميع المركبات أو على منصة الإطلاق. [ 7 ] يتولى تشغيل المركبة فريقٌ مؤلف من نحو 30 مهندسًا وفنيًا وسائقًا، يتمركزون في غرفة تحكم داخلية، وتُقاد ناقلة الزحف من كابينتي تحكم تقعان على طرفيها. [ 8 ] [ 9 ] قبل الإطلاق، تُزال ناقلة الزحف.

خضعت الحفارات المجنزرة لعملية تجديد شاملة عام 2003، شملت تحديثات لمركز التحكم بالمحركات، الذي يضم مفاتيح التبديل والتحكمات الكهربائية لجميع الأنظمة الرئيسية على متنها؛ ونظام تهوية جديد للمحرك والمضخة؛ ومبردات جديدة لمحركات الديزل؛ واستبدال كابينتي القيادة في كل مركبة (واحدة في كل طرف). [ 8 ] بعد التجديد عام 2003، زُوّدت كل حفارة مجنزرة بـ 16 محرك جر، تعمل بأربعة مولدات كهربائية بقدرة 1000 كيلوواط (1341 حصانًا) ، تُدار بدورها بواسطة محركي ديزل من طراز ALCO 251C V16 بقدرة 2050 كيلوواط (2750 حصانًا) . كما استُخدم مولدان كهربائيان بقدرة 750 كيلوواط (1006 حصانًا ) ، يُداران بواسطة محركين كهربائيين بقدرة 794 كيلوواط (1065 حصانًا) ، للرفع والتوجيه والإضاءة والتهوية. وتوفر أيضًا مولدان كهربائيان بقدرة 150 كيلوواط (201 حصانًا) لتشغيل منصة الإطلاق المتنقلة. كانت خزانات الجرافة تحتوي على 19000 لتر (5000 جالون أمريكي ) من وقود الديزل، وكانت تستهلك 296 لترًا لكل كيلومتر (125.7 جالون أمريكي /ميل) . [ 1 ]

نظراً لقدمها والحاجة إلى دعم نظام إطلاق الفضاء الأثقل وبرج الإطلاق الخاص به، خضعت المركبات الزاحفة في الفترة من 2012 إلى 2014 لعملية تحديث شملت "محركات جديدة، وعوادم جديدة، ومكابح جديدة، وأنظمة هيدروليكية جديدة، وأجهزة كمبيوتر جديدة"؛ كما خضعت المركبة CT-2 لتحديث إضافي في الفترة من 2014 إلى 2016 لزيادة قدرتها على الرفع من 5400 إلى 8200 طن (من 12 إلى 18 مليون رطل) . [ 4 ] [ 10 ] [ 11 ]

سارت المركبات الزاحفة على طول ممرات الزحف التي يبلغ طولها 5.5 و6.8 كيلومتر (3.4 و4.2 ميل) إلى منصتي الإطلاق LC-39A و LC-39B على التوالي، بسرعة قصوى تبلغ 1.6 كيلومتر في الساعة (1 ميل في الساعة) وهي محملة، أو 3.2 كيلومتر في الساعة (2 ميل في الساعة) وهي غير محملة. [ 9 ] [ 12 ] يبلغ متوسط ​​زمن الرحلة من مبنى تجميع المركبات (VAB) على طول ممر الزحف إلى مجمع الإطلاق 39 حوالي خمس ساعات. [ 1 ] يبلغ عمق كل ممر زحف مترين (7 أقدام) وهو مغطى بصخور نهرية من ولايتي ألاباما وتينيسي لخصائصها منخفضة الاحتكاك لتقليل احتمالية حدوث شرارات. في عام 2000، كشفت وكالة ناسا عن جزء من ممر الزحف يعود إلى عصر أبولو وأعادت ترميمه لتوفير الوصول إلى الحجرة العالية 2 في مبنى تجميع المركبات (VAB) من أجل توفير الحماية من الأعاصير لما يصل إلى ثلاث مكوك فضائي في الوقت نفسه. [ 13 ]

يستخدم مركز كينيدي للفضاء نفس المركبتين الزاحفتين منذ تسليمهما لأول مرة عام 1965. ويُطلق عليهما الآن اسم " هانز وفرانز "، نسبةً إلى شخصيتي لاعبي كمال الأجسام النمساويين الساخرتين في برنامج " ساترداي نايت لايف" ، واللتين أداهما دانا كارفي وكيفن نيلون . [ 14 ] وقد قطعتا خلال مسيرتهما أكثر من 5500 كيلومتر (3400 ميل) ، أي ما يعادل تقريبًا المسافة بين ميامي وسياتل . [ 8 ]

الاستخدام المستقبلي

ناقلة مجنزرة 2

نظام إطلاق الفضاء، وهو صاروخ يبلغ ارتفاعه 322 قدمًا مع عازل برتقالي اللون وطلاء أبيض، يتم نقله على متن ناقلة الزحف 2 إلى منصة الإطلاق الخاصة به، 17 يناير 2026
ناقلة الزحف رقم 2 تنقل حزمة أرتميس 2 إلى مجمع الإطلاق 39B في يناير 2026

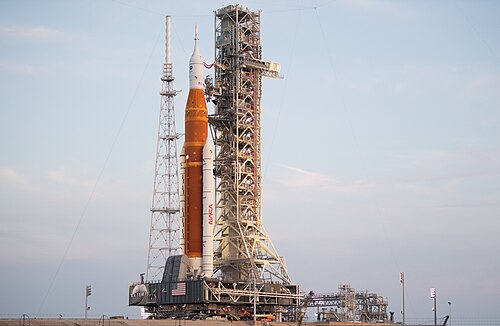

تستخدم ناسا حاليًا ناقلة الزحف رقم 2 لنقل نظام إطلاق الفضاء مع مركبة أوريون الفضائية من مبنى تجميع المركبات إلى منصة الإطلاق 39B لمهام أرتميس . في أوائل عام 2016، انتهت ناسا من ترقية ناقلة الزحف رقم 2 (CT-2) إلى "ناقلة زحف فائقة" لاستخدامها في برنامج أرتميس . [ 11 ] أجرت ناسا عملية نقل نظام إطلاق الفضاء أرتميس 1 ومركبة أوريون في 17 مارس 2022، لأول بروفة تجريبية، ثم عملية نقل المركبة استعدادًا للإطلاق الذي انطلق في نوفمبر 2022. وشهدت عملية النقل التجريبية أول استخدام لناقلات الزحف لنقل مركبة إطلاق إلى منصة الإطلاق منذ مهمة STS-135 . [ 15 ]

ناقلة مجنزرة 1

كانت ناسا قد خططت في الأصل لاستخدام ناقلة الزحف رقم 1 من قبل مركبات الإطلاق التجارية. [ 16 ] في أبريل 2016، دخلت شركة أوربيتال إيه تي كيه آنذاك، والتي تُعرف الآن باسم نورثروب غرومان لأنظمة الابتكار ، وناسا في مفاوضات لاستئجار ناقلة الزحف رقم 1 وإحدى حجرات مبنى تجميع المركبات الأربع. [ 17 ] خططت نورثروب غرومان لاستخدام ناقلة الزحف رقم 1 لنقل صاروخ أوميغا من مبنى تجميع المركبات إلى منصة الإطلاق 39B . أُلغي مشروع أوميغا في سبتمبر 2020 بعد أن خسرت نورثروب غرومان عقد إطلاق الفضاء للأمن القومي لصالح تحالف الإطلاق المتحد وسبيس إكس . [ 18 ]

ظهرت ناقلات الزحف في التلفزيون والسينما. ففي إحدى حلقات الموسم الثالث من برنامج "Dirty Jobs" عام 2007 ، ساعد مقدم البرنامج مايك رو العمال في صيانة ناقلة زحف، ثم قام بتجربة قيادتها لفترة قصيرة. [ 19 ] كما ظهرت هذه الناقلة في فيلم "Apollo 13" عام 1995، وفيلم "Transformers: Dark of the Moon" عام 2011 ، وفيلم "Apollo 11 " عام 2019. وظهرت مركبات مشابهة أيضاً في فيلم "Pacific Rim" عام 2013 .

في حزمة الإضافات " بروكن ستيل " للعبة Fallout 3 الصادرة عام 2009 ، يمتلك الناجون من الحكومة الأمريكية، المعروفون باسم "ذا إنكليف"، قاعدة متنقلة مبنية على مركبة زاحفة معدلة بشكل كبير. وفي لعبة Sid Meier's Alpha Centauri ، تُسمى وحدات مختلفة "زاحفة" وتتميز بهياكل مستوحاة من ناقلات الزاحف. وفي لعبة Asphalt 8: Airborne ، تسير ثلاث ناقلات زاحفة على مسار مركز الفضاء في غويانا الفرنسية، على الرغم من أن مركز الفضاء الفعلي في غويانا الفرنسية لا يستخدم مركبات مماثلة.
