كروتال (صاروخ)
| كروتال | |
|---|---|
 كروتال إن جي في معرض باريس الجوي، 2007 | |
| يكتب | نظام صواريخ أرض-جو |
| مكان المنشأ | فرنسا |
| سجل الخدمة | |
| مستخدم بواسطة | انظر المشغلين |
| الحروب | الصراع التشادي الليبي حرب الحدود في جنوب أفريقيا 2022 الغزو الروسي لأوكرانيا |
| تاريخ الإنتاج | |
| مُصمم | أواخر الستينيات |
| الشركة المصنعة | مجموعة تاليس مجموعة سامسونج |
| تم إنتاجه | أوائل السبعينيات |
| رقم البناء | 6,600 صاروخ (R440) |
| تحديد | |
| كتلة | R440: 80 كجم VT-1: 76 كجم [1] |
| طول | R440: 2.89 م VT-1: 2.35 م [1] |
| القطر | R440: 15 سم VT-1: 16.5 سم [1] |
| طول الجناحين | 54 سم |
| رأس حربي | رأس حربي متفجر موجه للأمام (R.440 وR.460) أو رأس حربي متفجر (VT-1) |
| وزن الرأس الحربي | R440: 15 كجم VT-1: 13 كجم [1] |
آلية التفجير | فتيل الأشعة تحت الحمراء، تم تحويله إلى فتيل التردد اللاسلكي في النماذج اللاحقة. |
| محرك | عدسة 3 تعزيز الانزلاق بالوقود الصلب (R.440) |
النطاق التشغيلي | VT-1: 11 كم Mk3: 15 كم [2] |
| سقف الطيران | VT-1: 6000 متر Mk3: 9000 متر |
| السرعة القصوى | R440: 800 متر/ثانية (ماخ 2.3) VT-1: 1250 متر/ثانية (ماخ 3.6) |
نظام التوجيه | الأمر التلقائي لخط البصر [3] |
نظام التوجيه | التحكم في محور الذيل والجناح |
منصة الإطلاق | قاذفة متنقلة، قاذفة بحرية |
الكروتال ( بالإنجليزية : Crotale ) هو نظام صواريخ أرض-جو قصير المدى يعمل في جميع الأحوال الجوية، تم تطويره لاعتراض الأسلحة والطائرات المحمولة جواً، من الصواريخ الموجهة أو المضادة للسفن إلى المروحيات أو الطائرات بدون طيار أو الطائرات المقاتلة عالية الأداء التي تحلق على ارتفاع منخفض . تم تطويره بواسطة شركة تومسون سي إس إف ماترا ( مجموعة تاليس الآن ) ويتكون من نسخة برية متنقلة بالإضافة إلى أنواع بحرية مختلفة.
تطوير
في الأصل، تم تطوير نظام Crotale R440 بواسطة Rockwell International وThomson-Houston (وMistral) في فرنسا لصالح جنوب إفريقيا، حيث تم تسميته Cactus . ومع ذلك، أثارت إنجازات النظام إعجاب القوات المسلحة الفرنسية ، التي اشترت النظام لكل من القوات الجوية والبحرية.
استخدمت القوات الجوية الفرنسية مركبة ذات عجلات 4×4 طورتها شركة Hotchkiss et Cie ، وهي P4R، مسلحة بأربعة صواريخ. وتم تركيب نظام أكثر قدرة على الحركة لحماية القوات البرية على هيكل دبابة القتال الرئيسية الفرنسية AMX-30 . وقد تم اعتماد هذا النظام مع صاروخ أكبر وأكثر قدرة من قبل المملكة العربية السعودية باسم Shahine. وفي الوقت نفسه، تم زيادة عدد القاذفات إلى ستة. وفي خدمة الجيش الفنلندي، تم تركيب نظام Crotale NG على مركبات Sisu Pasi . هنا يبلغ عدد القاذفات ثمانية.
كما تم تركيب نظام كروتال على متن العديد من السفن العسكرية. على سبيل المثال، تمتلك الفرقاطات الفرنسية من فئة لا فاييت قاذفة كروتال ذات 8 أنابيب بالقرب من سطح طيران المروحيات. يتضمن نظام الإطلاق أجهزة الاستشعار الرئيسية للسفينة ونظام إطلاق البرج ونظام تنسيق مركزي. يحمل البرج ثمانية صواريخ جاهزة للإطلاق في حاويات محكمة الغلق. تحتوي المجلة الموجودة خلف البرج على 18 صاروخًا.
يستخدم نظام التوجيه التلقائي في خط البصر كل من الرادار و IRST لتحديد موقع الهدف وتتبعه والصاروخ. [3]
كروتال NG
دخلت النسخة الحديثة، Crotale NG (الجيل الجديد)، الإنتاج في عام 1990. استخدمت هذه النسخة صاروخ VT-1 الجديد بسرعة 3.5 ماخ، وعامل تحميل يصل إلى 35 جيجا، ومدى 11 كم، ورأس حربي 13 كجم (منطقة قتل 8 أمتار) وسقف 6000 متر. يتضمن النظام رادار دوبلر النبضي بنطاق S (20 كم)، ورادار تتبع TWT بنطاق Ku (30 كم)، وكاميرا حرارية (19 كم)، وكاميرا CCD لضوء النهار (15 كم)، ومحدد موقع بالأشعة تحت الحمراء. [4] لم يتحقق اقتراح في أوائل التسعينيات لتركيب النظام (بشكله المكون من ثماني جولات) على هيكل دبابة ليكلير من أجل توفير مركبة دفاع جوي في ساحة المعركة لحماية التشكيلات المدرعة أثناء الحركة بسبب التخفيضات التي حدثت بعد الحرب الباردة.
كيه-سام بيغاسوس
في عام 1999، منحت القوات المسلحة لجمهورية كوريا عقدًا لشركة سامسونج وثاليس لتطوير نظام كروتال إن جي المعزز من كوريا الجنوبية لنظام الدفاع الجوي قصير المدى كيه-سام بيجاسوس. كما طورت سامسونج وثاليس نظام استشعار جديد بشكل مشترك لتلبية القدرة التشغيلية المطلوبة لنظام كيه-سام بيجاسوس القادم، [ 5] بالإضافة إلى صاروخ محلي جديد من إنتاج شركة إل آي جي نيكس 1. [ 6] كما طورت شركة سامسونج للإلكترونيات الإلكترونيات والرادارات . [7] وقامت شركة دوسان دي إس تي بدمج نظام كروتال إن جي المعدل هذا مع مركبة كيه200 . وتم إنتاج 48 وحدة في البداية بسعر 330 مليون يورو. [8] وتم طلب دفعة ثانية من 66 وحدة في عام 2003، بقيمة 470 مليون يورو.
درع متعدد 100
كشفت شركة تاليس عن نظام Crotale NG محدث مع رادار Shikra في معرض باريس الجوي عام 2007. [9] يجمع النظام بين صاروخ Crotale Mk3 VT-1 ورادار البحث متعدد الحزم Shikra، مع مدى اكتشاف يبلغ 150 كم. وقد أثبتت شركة تاليس أن صاروخ VT-1 الخاص بالنظام قد امتد إلى 15 كم. [10]
تكنولوجيا
يتكون نظام صواريخ كروتال من عنصرين؛ مركبة للنقل، مجهزة بـ 2-8 منصات إطلاق؛ ورادار تتبع يقع بين المنصات الإطلاق. مركبة ثانية تحمل رادار المراقبة. يمكن توصيل مركبة المراقبة بالرادار بعدة مركبات إطلاق، من أجل تحقيق نظام دفاع جوي فعال. وقد دمج كروتال إن جي كل من منصة الإطلاق ورادار المراقبة في مركبة واحدة.
يتم دفع الصاروخ بواسطة محرك صاروخي يعمل بالوقود الصلب ويمكنه التسارع إلى سرعة قصوى تبلغ 2.3 ماخ في ثانيتين. يتم إرسال أوامر التوجيه إلى الصاروخ من الوحدة الأساسية التي توجهه لإبقائه على خط الرؤية حتى يستشعر الصمام القريب بالأشعة تحت الحمراء أنه قريب من هدفه وينفجر.
يبلغ مدى رادار المراقبة ورادار توجيه النيران 20 كم ويعمل رابط التلفزيون حتى 15 كم. يستخدم نظام التوجيه التلفزيوني كل من الكاميرات العادية والأشعة تحت الحمراء. يمكن للنظام متابعة 8 أهداف في وقت واحد، ويمكن لرادار التوجيه متابعة كل من المروحيات المحلقة وكذلك المقاتلات التي تتجاوز سرعة ماخ 2. يمكن لـ Crotale أيضًا استخدام بيانات المراقبة من أنظمة أخرى وبيانات المراقبة البصرية ومن الصورة الجوية العامة من نظام اتصالات الدفاع الجوي الوطني.
المتغيرات
.jpg/1280px-2013.10.1_%EA%B1%B4%EA%B5%B0_%EC%A0%9C65%EC%A3%BC%EB%85%84_%EA%B5%AD%EA%B5%B0%EC%9D%98_%EB%82%A0_%ED%96%89%EC%82%AC_The_celebration_ceremony_for_the_65th_Anniversary_of_ROK_Armed_Forces_(10078241944).jpg)
.jpg/1280px-Bangladesh_Army_FM90_Crotale_SAM._(38169460305).jpg)
- ر440 كروتال
- نظام كروتال للدفاع الجوي الأصلي، مع أنظمة برية وبحرية (كروتال البحرية). تم إنتاج أكثر من 330 نظامًا وعدة آلاف من الصواريخ وتصديرها إلى أكثر من 15 دولة.
- R460 سيكا (شاهين)
- طورت شركة تومسون-سي إس إف ( تاليس حاليًا ) نسخة محددة من كروتال تُعرف باسم "شاهين" للمملكة العربية السعودية . أصبح النظام جاهزًا للتشغيل في عام 1980. تتمثل الاختلافات المرئية الرئيسية بشكل أساسي في الناقل (ناقلة مدرعة من طراز AMX 30 بدلاً من الناقلة الكلاسيكية غير المحمية)، وأنها تحمل وحدة إطلاق ستة صواريخ (بدلاً من أربعة). كان الغرض من التغييرات هو السماح لوحدات إطلاق واستحواذ شاهين بمتابعة وحماية الوحدات المدرعة للقوات المسلحة السعودية في ساحة المعركة. كانت وحدات شاهين من بين المركبات الأولى التي حررت مدينة الكويت في فبراير 1991 - وقد نشرت مجلة نيوزويك صورة التقطت للمشهد على نطاق واسع .
- كروتال NG (VT-1)
- نسخة محدثة من الجيل الجديد . كانت فنلندا أول من استخدم النظام. وتبلغ تكلفة النظام نحو 8 ملايين يورو (باستثناء المركبة). واليونان مستخدم آخر، ودفعت مليار فرنك فرنسي في عام 1998 مقابل 11 نظاماً: 9 منها للقوات الجوية اليونانية و2 للبحرية اليونانية. وفي عام 2002، كان هذا ليبلغ 12 مليون يورو لكل وحدة.
- كروتال Mk.3 (نظام)
- في يناير 2008، اختبرت فرنسا إطلاق نظام Crotale Mk.3 الجديد في مركز اختبار إطلاق الصواريخ CELM في بيسكاروس. نجح صاروخ VT1 لنظام Crotale Mk.3 في اعتراض طائرة بدون طيار من طراز Banshee على ارتفاع 970 مترًا ومدى 8 كم في 11 ثانية في 15 يناير 2008. لاحقًا، في 31 يناير 2008، نجح النظام في اعتراض طائرة بدون طيار أخرى على ارتفاع 500 متر ومدى 15 كم في 35 ثانية. [11]
- المقر الرئيسي 7
- HQ-7 هو نوع صيني من Crotale.

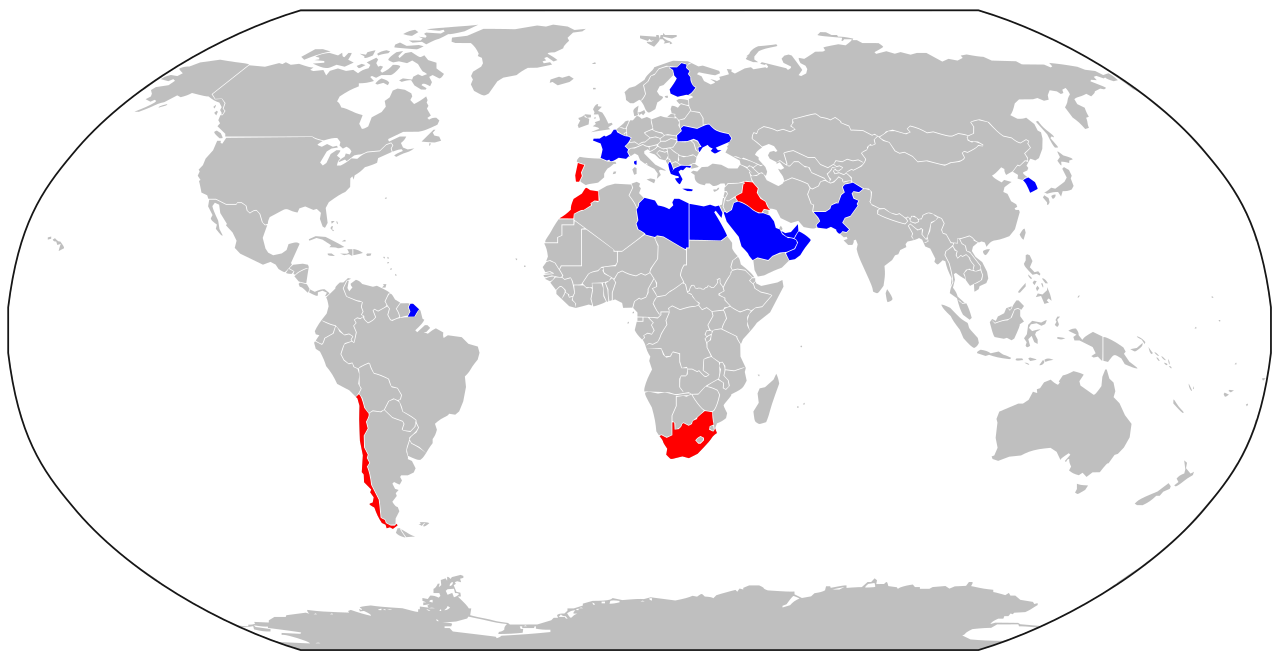

المشغلين
المشغلين الحاليين
البحرين- الجيش الملكي البحريني
مصر- الجيش المصري (اختبار سنة 1976)
فنلندا- يقوم الجيش الفنلندي بتشغيل 21 مركبة Crotale NG على مركبات Sisu XA-181 ، والمعروفة باسم ITO90M.
فرنسا- كروتال البحرية وكروتال NG البرية (12 نظامًا)
اليونان- Crotale NG، يستخدمه سلاح الجو اليوناني (9 أنظمة) والبحرية اليونانية (نظامان بحريان). [4]
إيران- منظومة الدفاع الجوي "يا زهرة" هي نسخة إيرانية غير مرخصة من نسخة صينية غير مرخصة من صواريخ كروتال.
عُمان- كروتال NG
باكستان- القوات الجوية الباكستانية [12]
جمهورية كوريا- K-SAM Pegasus (114 نظامًا)
المملكة العربية السعودية- شاهين، كروتال [12]
الإمارات العربية المتحدة [12]
أوكرانيا- تستخدم أوكرانيا بطاريتين من نوع كروتال [13]
المشغلين السابقين
العراق- على الرغم من الشائعة المستمرة، لم يمتلك العراق نظام كروتال أبدًا. [14]
ليبيا- أول تسليم في عام 1973. [12]
البرتغال- الجيش البرتغالي (2 وحدة إطلاق مع رادار واحد تم تسليمها في عام 1974) بيعت في عام 1976.
جنوب أفريقيا- تم تسليمها من عام 1971 إلى عام 1973 [12]
تشيلي- [12] القوات الجوية التشيلية
المغرب- الجيش الملكي المغربي [15]
.svg/1280px-Flag_of_Iraq_(1963%E2%80%931991).svg.png){kind=small}
.svg/1280px-Flag_of_Libya_(1977%E2%80%932011).svg.png){kind=small}
.svg/1280px-Flag_of_South_Africa_(1928-1982).svg.png){kind=small}
