الرمز الالكتروني

الرمز الإلكتروني هو رسم تخطيطي يستخدم لتمثيل الأجهزة أو الوظائف الكهربائية والإلكترونية المختلفة ، مثل الأسلاك والبطاريات والمقاومات والترانزستورات ، في مخطط تخطيطي لدائرة كهربائية أو إلكترونية . هذه الرموز موحدة إلى حد كبير على المستوى الدولي اليوم ، ولكنها قد تختلف من بلد إلى آخر، أو من تخصص هندسي إلى آخر ، بناءً على الاتفاقيات التقليدية.

تخضع الرموز الرسومية المستخدمة للمكونات الكهربائية في المخططات الدائرية للمعايير الوطنية والدولية، وعلى وجه الخصوص:

• IEC 60617 (المعروف أيضًا باسم BS 3939).
• هناك أيضًا IEC 61131-3 - لرموز منطق السلم.
• رموز JIC (المجلس الصناعي المشترك) المعتمدة والمعتمدة من قبل NMTBA (رابطة مصنعي أدوات الآلات الوطنية). تم استخراجها من الملحق الخاص بمواصفات NMTBA EGPl-1967.
• ANSI Y32.2-1975 (المعروف أيضًا باسم IEEE Std 315-1975 ^[1] أو CSA Z99-1975).
• IEEE Std 91/91a: الرموز الرسومية للوظائف المنطقية (المستخدمة في الإلكترونيات الرقمية). تمت الإشارة إليها في ANSI Y32.2/IEEE Std 315.
• المعيار الأسترالي AS 1102 (يعتمد على نسخة معدلة قليلاً من IEC 60617؛ تم سحبه دون استبداله مع التوصية باستخدام IEC 60617).

لا تتفق جميع المعايير، واستخدام الرموز غير المعتادة (حتى لو كانت موحدة) يمكن أن يؤدي إلى الارتباك والأخطاء. ^[2] استخدام الرموز يكون أحيانًا خاصًا بتخصصات الهندسة، وتوجد اختلافات وطنية أو محلية للمعايير الدولية. على سبيل المثال، قد تختلف رموز الإضاءة والطاقة المستخدمة كجزء من الرسومات المعمارية عن رموز الأجهزة المستخدمة في الإلكترونيات.

الرموز المعروضة هي أمثلة نموذجية، وليست قائمة كاملة. ^{[3] [4]}

الاختصار الذي يشير إلى الأرض هو GND. اختياريًا، يمكن ملء المثلث الموجود في الرمز الأوسط.

•
  أرض عامة ( على غرار IEC )
•
  إشارة/أرضية منخفضة الضوضاء (العلامة النجمية ليست جزءًا من الرمز)
•
  أرضية الهيكل (على غرار IEC)

•
  بطارية ، خلية واحدة
•
  بطارية متعددة الخلايا
•
  الخلية الشمسية (الضوئية)

•
  مصدر الجهد المستمر
•
  مصدر جهد تيار مستمر متحكم فيه
•
  المصدر الحالي
•
  مصدر التيار المتحكم فيه
•
  مصدر الجهد المتردد

من الشائع جدًا استخدام رموز المقاومات المتغيرة والمقاومات المتغيرة للعديد من أنواع المقاومات المتغيرة والمقلدات .

•
  نمط  ANSI : (أ) المقاومة، (ب) المقاومة المتغيرة ، (ج)  مقياس الجهد  / المقص
•
  نمط IEC : (أ) المقاومة، (ب) المقاومة المتغيرة، (ج) مقياس الجهد/المقص

•
  المقاومة الضوئية (ANSI)
•
  • ^[5] الثرمستور (ANSI).
  • استخدم -t لرمز NTC.
  • استخدم +t لرمز PTC.
•
  المقاوم المتغير (ANSI)

•
  مكثف عام (على غرار IEC)؛ يتم رسمه أحيانًا بلوحة واحدة منحنية ^[2]
•
  مكثف متغير
•
  المكثفات المتغيرة المتجمعة (المتحركة معًا) ( على غرار IEC )
•
  مكثف متغير للقص
•

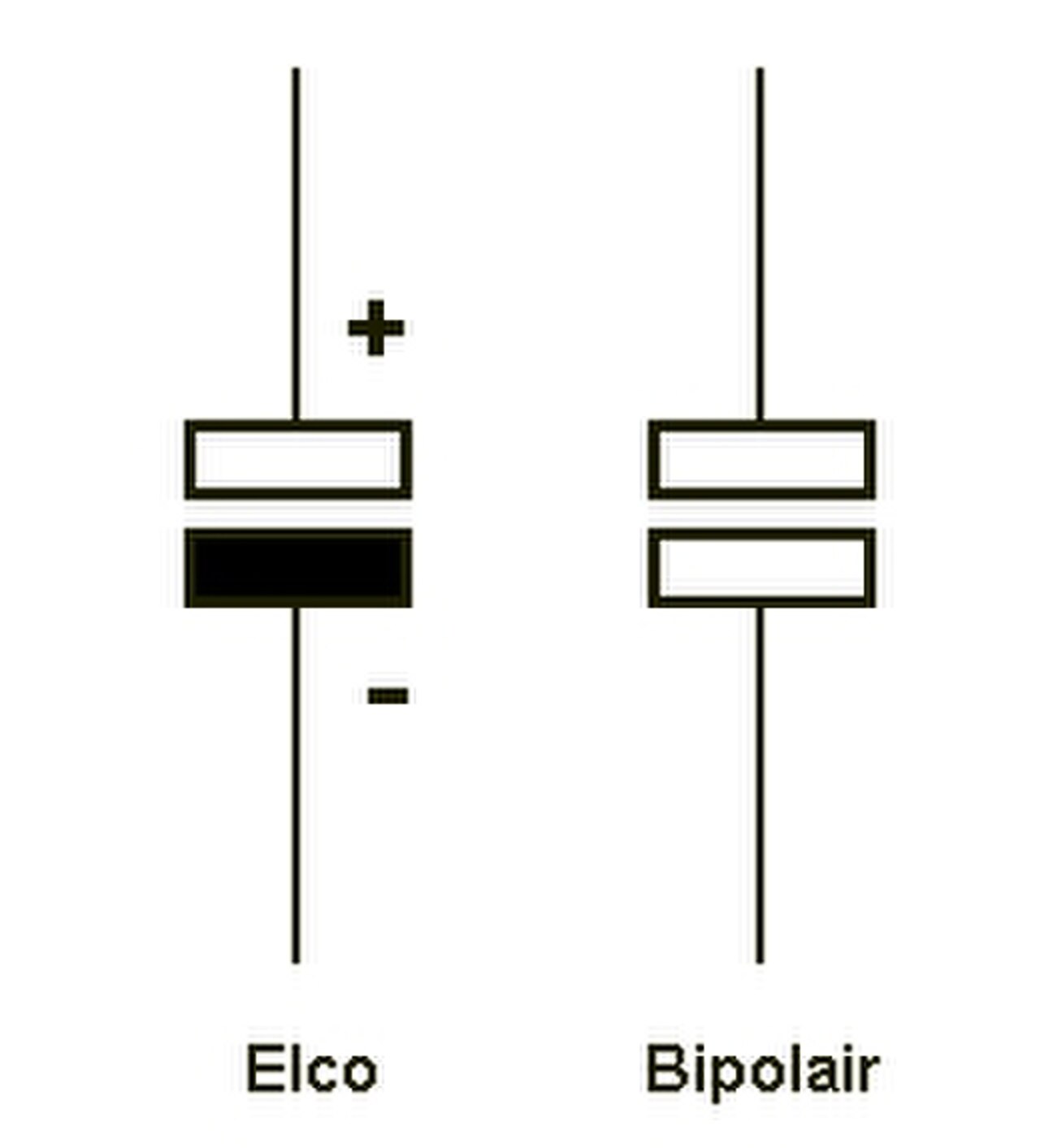

  المكثف المستقطب (على الطريقة الأمريكية)، مثل المكثفات الكهروليتية ومكثفات التنتالوم

اختياريًا، يمكن ملء المثلث في هذه الرموز، أو يمكن رسم خط عبر المثلث (أقل استحسانًا). لا تعد الكلمتان الأنود والكاثود جزءًا من رموز الصمام الثنائي. لأغراض تعليمية، يتم أحيانًا وضع حرفين (A/C أو A/K) بجوار رموز الصمام الثنائي على غرار كيفية وضع الحروف C/B/E أو D/G/S بجوار رموز الترانزستور . غالبًا ما يتم استخدام "K" بدلاً من "C"، لأن أصل كلمة الكاثود هو kathodos ، ولتجنب الخلط مع "C" للمكثفات في الطباعة الحريرية للوحات الدوائر المطبوعة .

•
  الصمام الثنائي (المقوم)
•
  ديود شوتكي
•
  ديود زينر
•
  الصمام الثنائي لقمع الجهد العابر (TVS). الرمز العلوي هو رمز اتجاهي، والرمز السفلي هو رمز ثنائي الاتجاه.
•
  الصمام الثنائي الباعث للضوء (LED)
•
  الصمام الثنائي الضوئي
•
  الصمام الثنائي النفقي
•
  فاريكاب
•
  ديود شوكلي
•
  مقوم التحكم بالسيليكون (SCR)
•

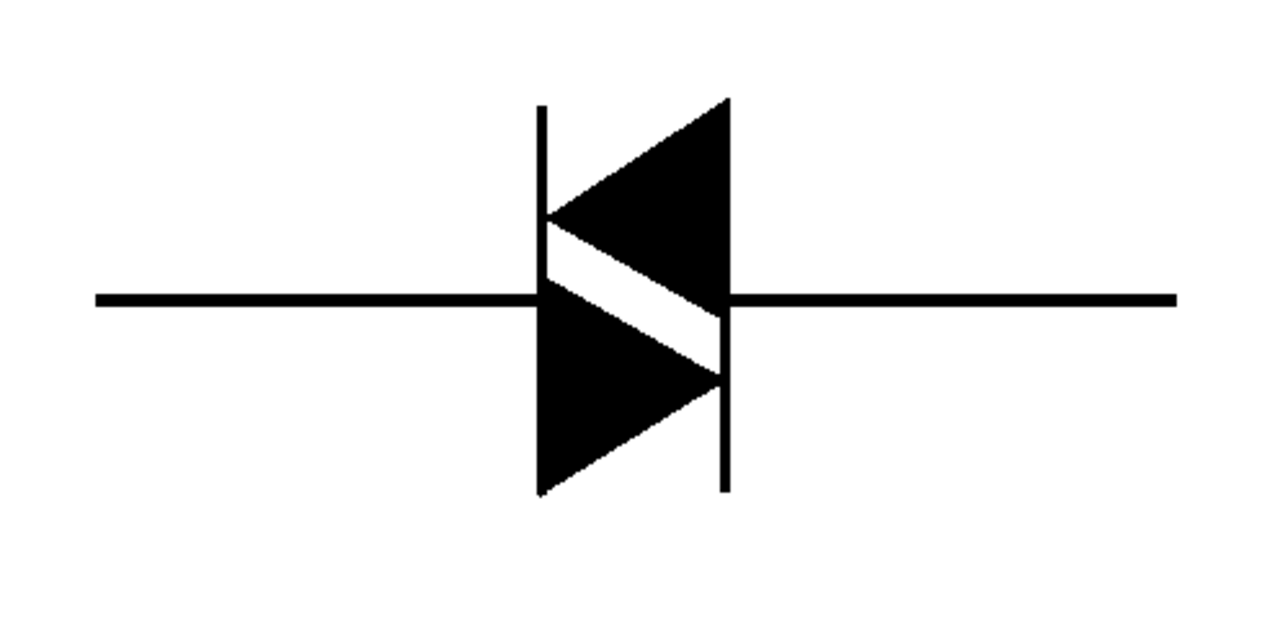

  دي أي سي (قد يكون عبارة عن مقاوم متغير في المخططات القديمة)
•

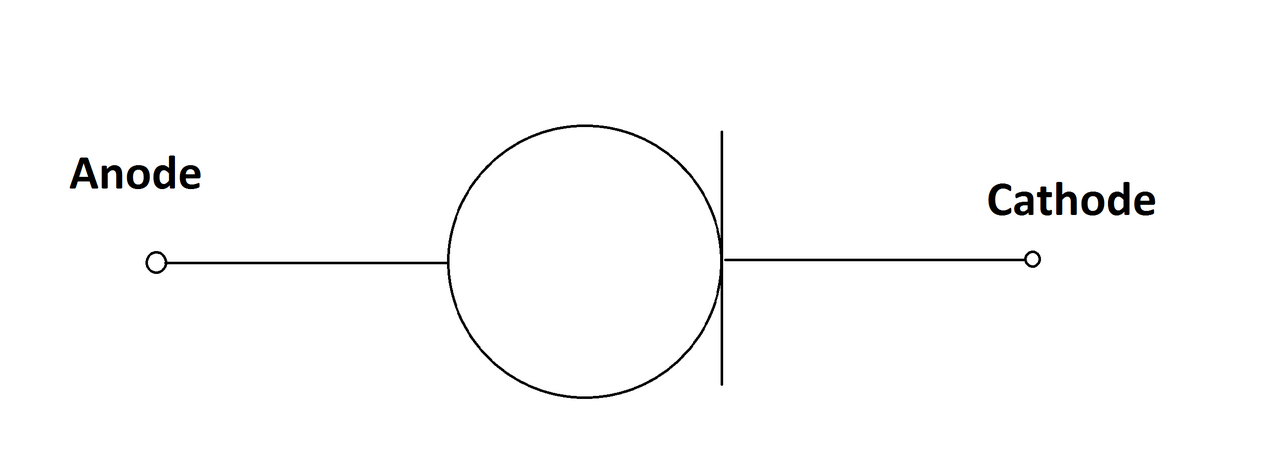

  الصمام الثنائي ذو التيار المستمر
•
  عازل ضوئي : LED (يسار)، ترانزستور ضوئي (يمين)

هناك العديد من الطرق لرسم رمز مقوم الجسر أحادي الطور. بعضها يظهر دائرة الصمام الثنائي الداخلية، والبعض الآخر لا يظهرها.

•

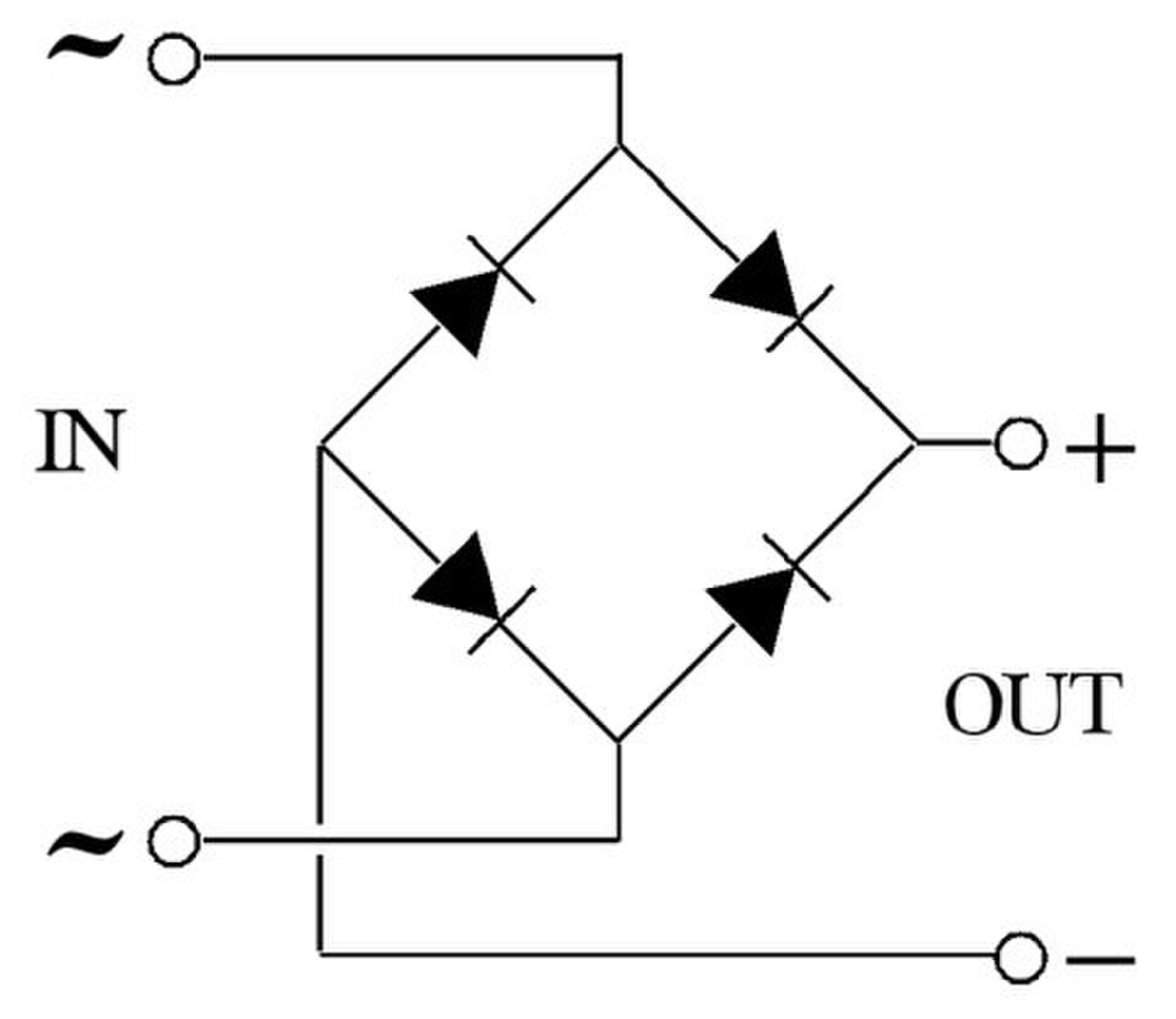

  مقوم الجسر
•
  مقوم الجسر
•
  مقوم الجسر
•
  مقوم الجسر
•

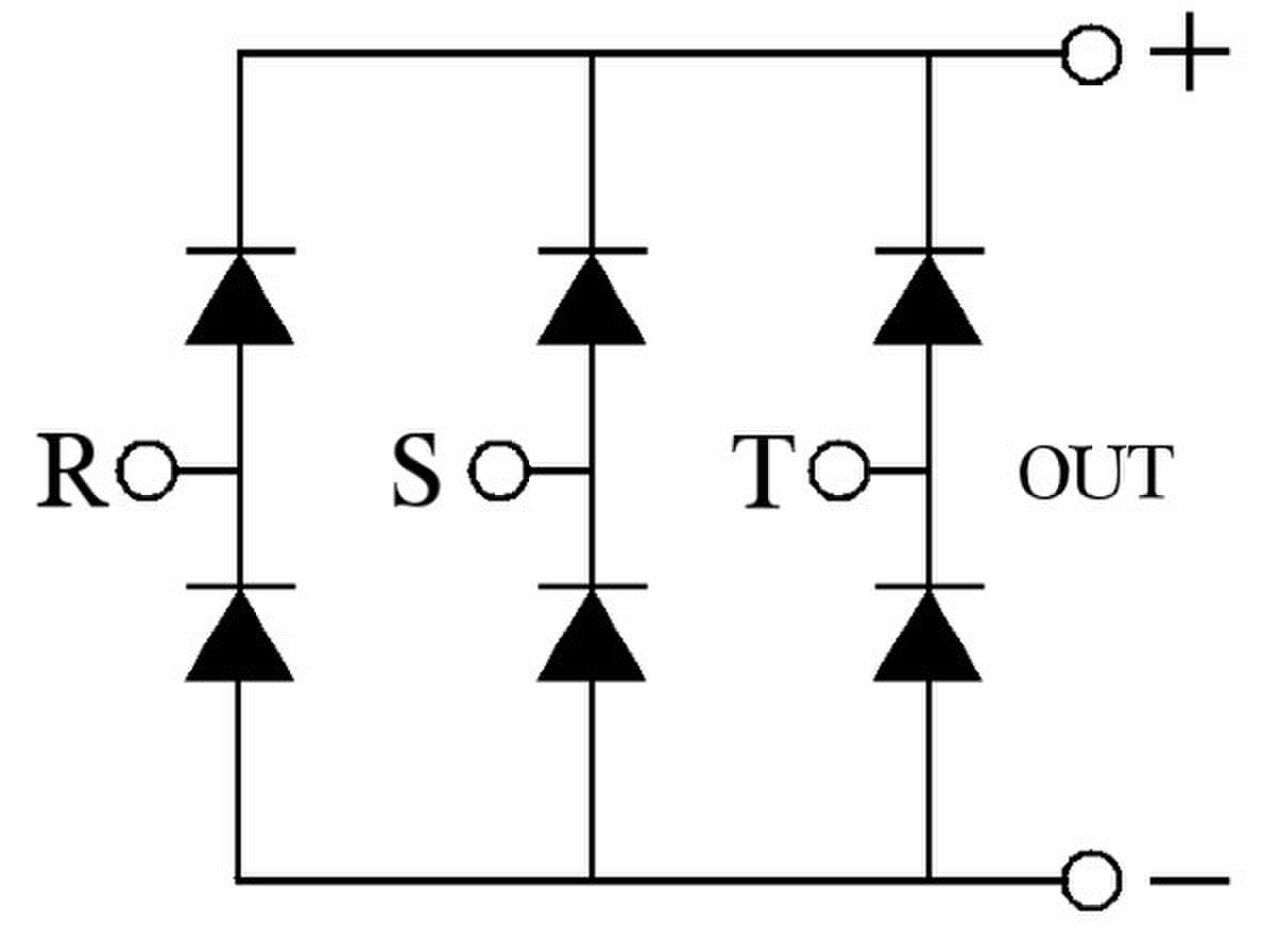

  مقوم جسر ثلاثي الطور

يمكن رسم المحث إما على شكل سلسلة من الحلقات، أو سلسلة من أنصاف الدوائر.

•
  رمز المحث (سلسلة من الحلقات)
•
  محث هوائي ( على غرار IEC )
•
  محث ذو قلب مغناطيسي (على غرار IEEE)
•
  محث ملولب ( على غرار IEC)
•
  حبة الفريت (على طريقة IEEE)
•

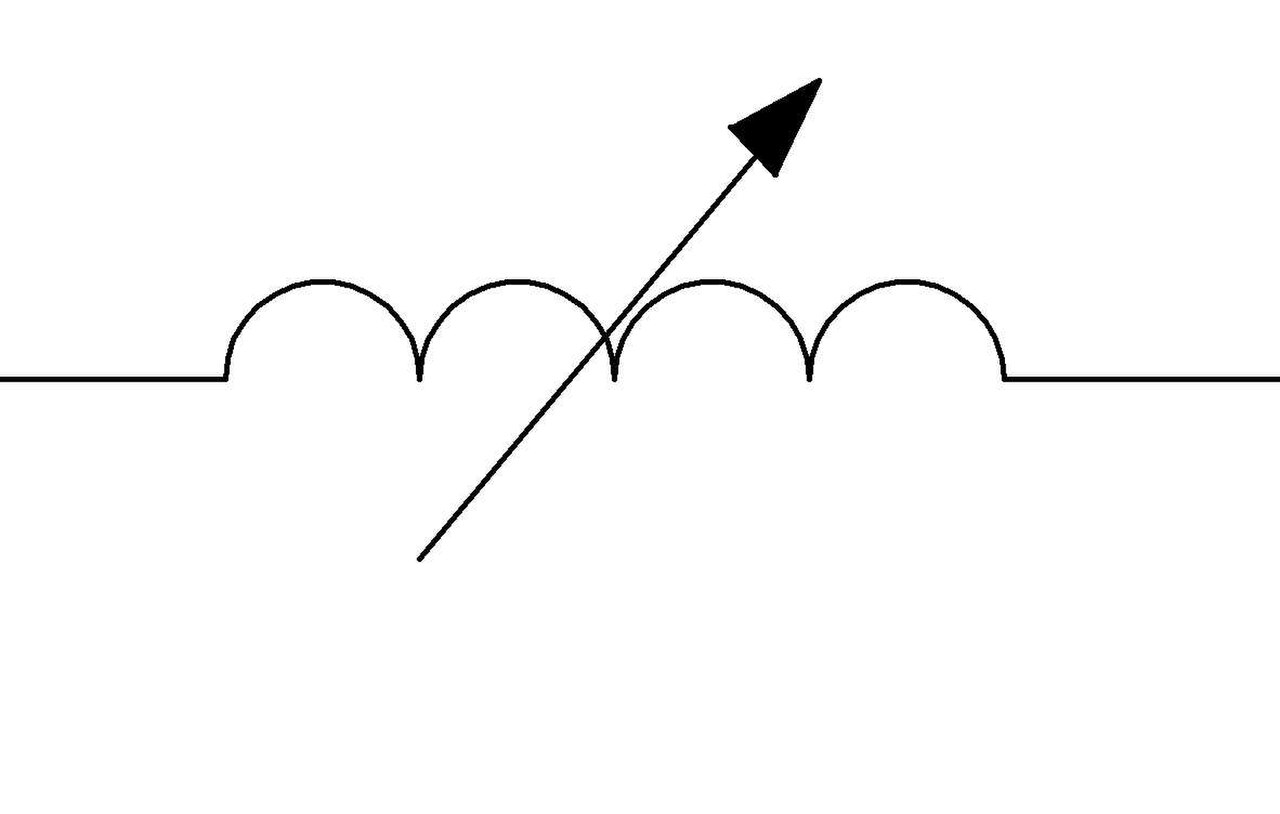

  محث متغير
•

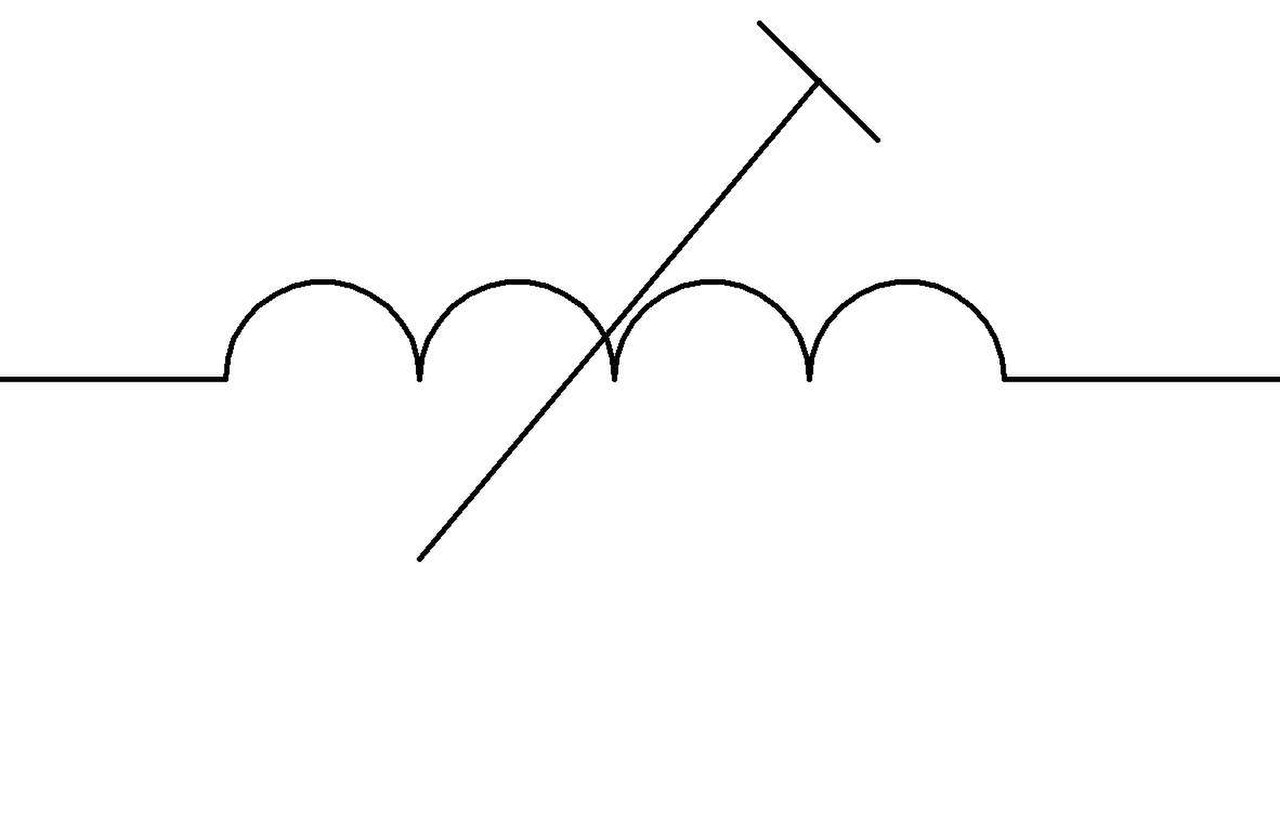

  محث متغير للقص

•
  محول
•
  محول ذو صنبور مركزي على اللف الثانوي (الجانب الأيمن)
•
  محول ذو ملفين ثانويين (الجانب الأيمن)
•
  محول التيار
•
  محول التيار التسلسلي الصفري (ZSCT) (يُعرف أيضًا باسم محول التيار من النوع النافذة)
•
  محول تيار من نوع البطانة
•
  محول الجهد

اختياريًا، قد تتضمن رموز الترانزستور دائرة. ^[6] ملاحظة: لا تعد أحرف الدبوس B/C/E وG/D/S جزءًا من رموز الترانزستور.

•
  ترانزستور ثنائي القطب NPN (BJT)
•
  ترانزستور ثنائي القطب PNP (BJT)
•
  ترانزستور دارلينجتون NPN
•
  ترانزستور دارلينجتون PNP
•

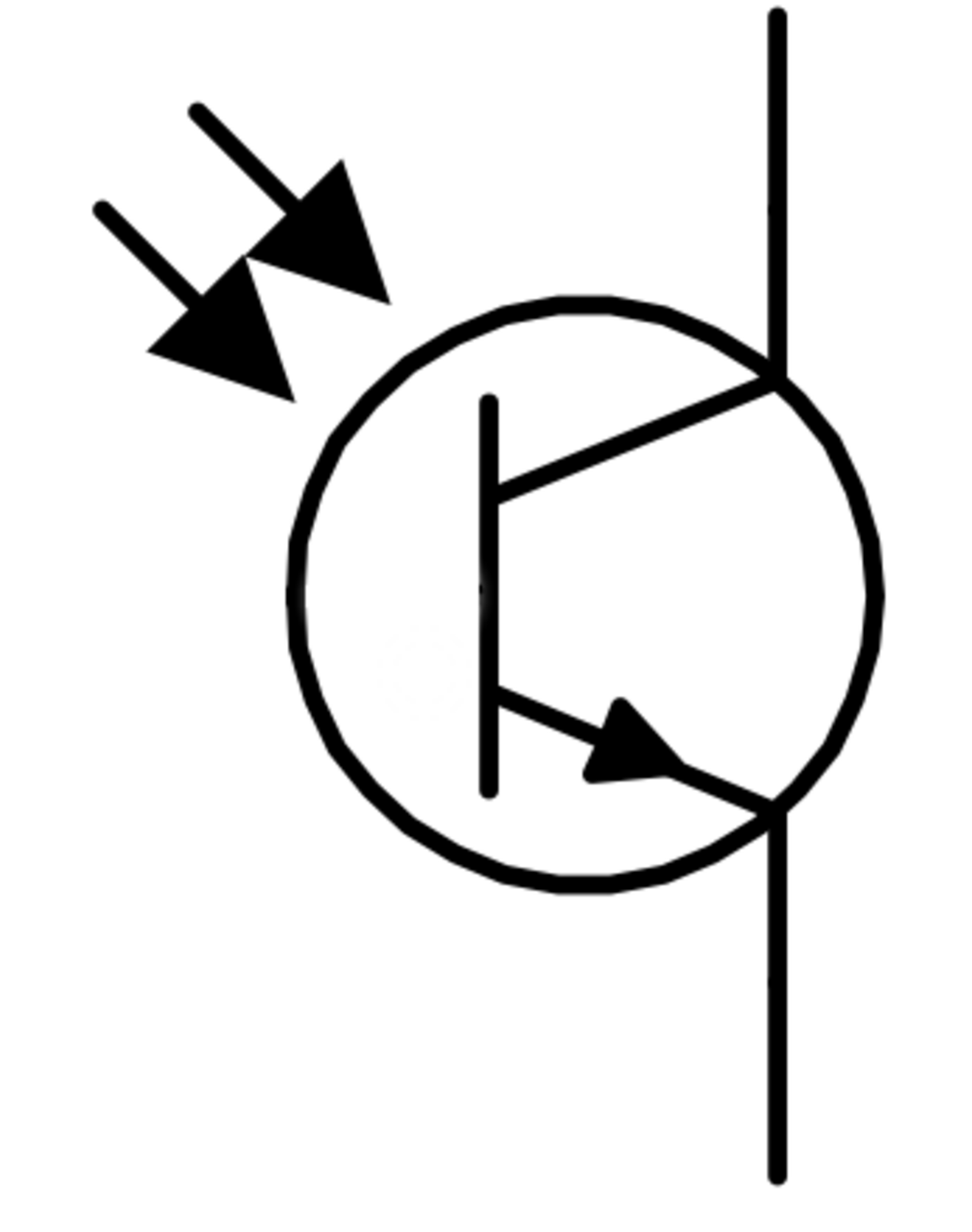

  الترانزستور الضوئي NPN

•
  ترانزستور تأثير المجال ذو البوابة المتقاطعة ذات القناة N (JFET)
•
  ترانزستور تأثير المجال ذو بوابة الوصلة ذات القناة P (JFET)
•
  ترانزستور تأثير المجال المعدني-الأكسيدي-شبه الموصلي (MOSFET)
•
  وضع التحسين، MOSFET N-channel
•
  وضع التحسين، MOSFET قناة P

•
  الصمام الثنائي للأنبوب المفرغ
•
  صمام ثلاثي الصمامات المفرغة
•
  أنبوب مفرغ رباعي الأضلاع
  (أحرف الدبوس ليست جزءًا من الرمز)
•
  أنبوب مفرغ خماسي

بالنسبة للمفاتيح ذات الأقطاب المتعددة، يمكن تضمين خط منقط أو متقطع للإشارة إلى مفتاحين أو أكثر في نفس الوقت (انظر أمثلة DPST وDPDT أدناه).

•
  زر ضغط ، مفتوح عادةً، يتم الضغط عليه للتنفيذ (خط أفقي في الأعلى)
•
  زر ضغط، مفتوح عادةً، يتم الضغط عليه للتنفيذ (على طريقة IEEE)
•
  زر ضغط، مغلق عادةً، الضغط للقطع (على غرار IEEE)
•
  زر ضغط، مغلق عادةً، دائرتان (على غرار IEEE)

•
  مفتاح، 1P1T، SPST (أحادي القطب، أحادي الاتجاه)
•
  مفتاح، 1P2T، SPDT (قطب واحد، تحويلة مزدوجة)
•
  مفتاح، 2P1T، DPST (ثنائي القطب أحادي الاتجاه)
•
  مفتاح، 2P2T، DPDT (ثنائي القطب، مزدوج التحويل)

•
  مفتاح الشريحة، 1P3T،
  كسر قبل التصنيع، نمط عدم التقصير
•
  مفتاح الشريحة، 1P4T،
  كسر قبل التصنيع، نمط عدم التقصير
•
  مفتاح الشريحة، 1P4T،
  التشغيل قبل الكسر، نمط التقصير

•
  مفتاح دوار ، 1P3T،
  كسر قبل التصنيع، نمط غير مختصر
•
  مفتاح دوار، 1P4T،
  كسر قبل التصنيع، نمط غير مختصر
•
  مفتاح دوار، 1P4T،
  صنع قبل الكسر، نمط ماس كهربائي

•
  مفتاح القصب ، مفتوح عادة

رموز المرحلات عبارة عن مزيج من رمز المحث ورمز المفتاح.

ملاحظة: لا تعد أحرف الدبوس الموجودة في هذه الرموز جزءًا من رمز التتابع القياسي.

•
  مرحلات SPST وSPDT وDPST وDPDT (على الطريقة الأمريكية)
•
  مرحل SPDT (على غرار IEC)

تتواجد مصابيح LED في قسم الصمام الثنائي.

•
  مصباح النيون
•
  مصباح مؤشر (على طراز IEEE)
•
  مصباح متوهج
•
  مصباح الإضاءة المتوهجة الإرشادي
•
  مصباح كهربائي

•
  الصمامات IEC (ب)، الرموز المكافئة (أ، ج)(معيار معهد مهندسي الكهرباء والإلكترونيات 315-1975)
•
  قاطع الدائرة المصبوب (MCCB)
•
  الصمامات : IEC (أعلى) وAmerican (اثنان في الأسفل)

تتضمن رموز مكبر الصوت في بعض الأحيان رمز محث داخلي.

•
  مكبر الصوت
  (على طراز IEEE)
•
  الجرس
  (على غرار IEC)
•
  الميكروفون
  (على غرار IEEE)
•
  الميكروفون
  ( على غرار IEC )

•
  هوائي عام
  ( على غرار IEC )
•
  هوائي ثنائي القطب
  (على غرار IEC)
•
  هوائي حلقي
  (على غرار IEC)
•
  هوائي حلقي
  (على غرار IEEE)

•
  كابل محمي بموصل واحد
•
  كابل، 2 موصل
•
  كابل محمي مكون من موصلين مع درع متصل بالأرض
•
  كابل 5 موصلات
•
  كابل محمي بخمسة موصلات

هناك العديد من الاختلافات في رمز الموصل.

•
  مقابس الهاتف TRS
•
  موصل UEXT يعتمد على موصل مغلف 5x2 مع مفتاح شق

بالنسبة للرموز أدناه: A وB هما المدخلان، وQ هو المخرج. ملاحظة: هذه الأحرف ليست جزءًا من الرموز.

توجد أشكال مختلفة من رموز بوابات المنطق هذه. واعتمادًا على الدائرة المتكاملة، قد تحتوي بوابات المدخلين أدناه على: 1) مدخلين أو أكثر؛ 2) نادرًا ما تحتوي بعضها على مخرج Q مقلوب ثانٍ أيضًا.

•
  المخزن المؤقت
•
  العاكس (لا)
•
  و
•
  ذاكرة ناند
•
  أو
•
  ولا
•
  إكس أو آر
•
  إكس نور

قد تحتوي الرموز المنطقية أعلاه على اختلافات إدخال/إخراج إضافية أيضًا: 1) مدخلات مشغل شميت ، 2) مخرجات ثلاثية الحالة ، 3) مخرجات المجمع المفتوح أو الصرف المفتوح (غير موضحة).

•
  بوابة عازلة مع مدخل زناد شميت
•
  بوابة عازلة مع تحكم في الإخراج ثلاثي الحالات
  . (B هو التحكم ثلاثي الحالات)

بالنسبة للرموز أدناه: Q هو الإخراج، Q هو الإخراج المقلوب، E هو إدخال التمكين، شكل المثلث الداخلي هو إدخال الساعة، S هو التعيين، R هو إعادة التعيين (تستخدم بعض أوراق البيانات المسح (CLR) بدلاً من إعادة التعيين على طول الجزء السفلي).

توجد اختلافات في رموز القلاب هذه. اعتمادًا على الدائرة المتكاملة، قد يحتوي القلاب على: 1) مخرج واحد أو مخرجين (Q فقط، Q فقط، كل من Q و Q )؛ 2) مدخل واحد أو مدخلين إجباريين على طول الجزء العلوي والسفلي (R فقط، S فقط، كل من R وS)؛ 3) قد تكون بعض المدخلات مقلوبة.

•
  شريحة SR بسيطة (مدخلات S وR معكوسة)
•
  شبشب SR مفتوح من الأمام
•
  قلاب على شكل حرف D (مزلاج شفاف)
•
  قلاب D مؤقت
  (تعيين وإعادة تعيين المدخلات)
•
  شبشب JK ذو الساعة
•
  شبشب على شكل حرف T

ملحوظة: النص الخارجي ليس جزءًا من هذه الرموز.

•
  مكبر العمليات
•

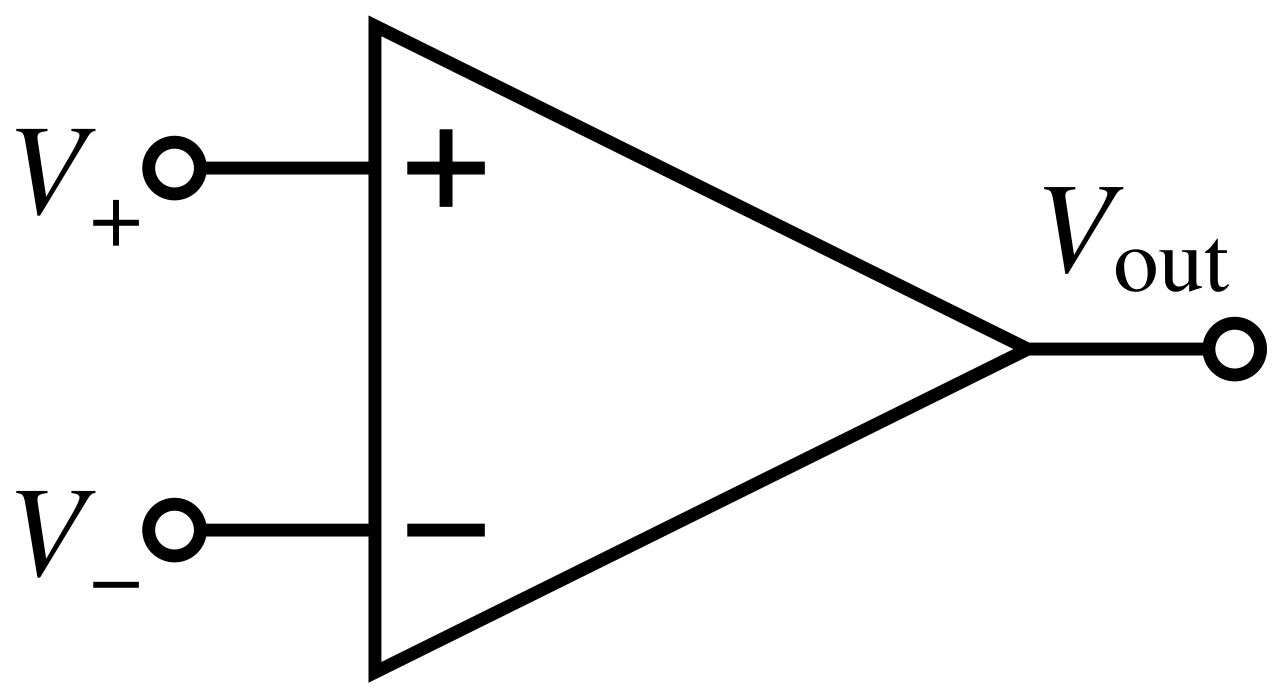

  المُقارن

•
  مذبذب بلوري (على طريقة IEEE)
•
  مرنان سيراميكي (3 دبابيس)

•
  مستشعر تأثير هول
•
  أنابيب التفريغ الغازي (GDT) لتفريغ التفريغ الكهروستاتيكي
•
  فجوة الشرارة لتفريغ التفريغ الكهروستاتيكي

لقد تغير شكل بعض الرموز الإلكترونية بمرور الوقت. يمكن العثور على الرموز الإلكترونية التاريخية التالية في الكتب/المجلات/المخططات الإلكترونية القديمة، والتي تعتبر الآن قديمة.

جميع الرموز التالية هي رموز مكثف عفا عليها الزمن.

•
  مكثف قديم (طراز قديم جدًا)
•
  مكثف قديم
•
  مكثف قديم
•
  مكثف قديم
•
  مكثف قديم
