فرقاطة من فئة ذو الفقار

الموسوعة الحرة

نظرة عامة على الفصل
اسمفئة ذو الفقار
بناة
المشغلينالبحرية الباكستانية
سبقهصف طارق
نجح من قبل
الفئات الفرعيةفرقاطة من طراز 053H3
يكلف
تم البناء2006–2009
في الخدمة2008–حتى الآن
في اللجنة2009–حتى الآن
مخطط4
مكتمل4
نشيط4
الخصائص العامة
يكتبفرقاطة صواريخ موجهة [6]
النزوح
  • 2500 طن (قياسي) [2] [3] [4]
  • 3,144 طن (حمولة كاملة) [5]
طول123.2 متر (404 قدم 2 بوصة)
شعاع13.8 متر (45 قدم 3 بوصة)
مسودة3.76 متر (12 قدم 4 بوصة)
الدفع
سرعة29 عقدة (54 كم/ساعة) بحد أقصى [2] [3]
يتراوح4000  ميل بحري (7400 كم)
إطراء15 ضابطًا و200 مجندًا
أجهزة الاستشعار
وأنظمة المعالجة
الحرب الالكترونية
والطعوم
التسليح
الطائرة التي تحملها1 × مروحية هاربين Z-9 EC ASW
مرافق الطيرانقمرة القيادة والحظيرة المغلقة

فرقاطة ذوالفقار ( بالأردية : ذوالفقار ، حرفيًا " السيف ")، والمعروفة أيضًا باسم F-22P أو بالإنجليزية: Sword class ، [ 7] هي فئة من فرقاطات الصواريخ الموجهة متعددة المهام ، في الخدمة مع البحرية الباكستانية . [8] تعتمد الفئة على نموذج محدث من التصميم الصيني، وهو الطراز 053H3 . [9] تم تصميم الفرقاطات وبناؤها بشكل مشترك في شركة Hudong–Zhonghua لبناء السفن في الصين وشركة KS&EW المحدودة في باكستان . : 108–109  [10] 

تؤدي الفرقاطات مهام تشمل الدفاع الجوي، ومنع العدو، والاستخراج، والدوريات في المنطقة الاقتصادية الخالصة (EEZ). [11] [12] [13] [14]

تاريخ

التفاوض والشراء والتطوير

بعد عودة الفرقاطات من فئة جارسيا وفئة بروك في عام 1994، دخلت باكستان في مفاوضات مع الصين لبناء وتصميم فئة من أربع فرقاطات بشكل مشترك في الفترة من 1996 إلى 1999. : 341  [15] كانت الاهتمامات الأولية موجهة نحو شراء الفرقاطات من النوع 053 والنوع 054 في عام 2004، وفي النهاية تم توقيع اتفاقية ثنائية مع الصين لتصميم الفرقاطات المستوحاة من كلا التصميمين بالسعر الأولي البالغ 600 مليون دولار أمريكي مع الانتهاء من نقل التكنولوجيا إلى باكستان في 4 أبريل 2006. : 391  [16]

تم توسيع العقد مع الصين حيث أمرت البحرية الباكستانية بتجهيز فئة Zulfiquar بستة طائرات هليكوبتر من طراز Z-9EC بقدرات مضادة للغواصات وذخيرة إضافية وفقًا لمواصفاتها، مما أدى إلى اختتام التكلفة النهائية عند 750 مليون دولار أمريكي . [17] منحت الحكومة الصينية العقد إلى حوض بناء السفن Hudong-Zhonghua في شنغهاي ، حيث تم بناء وبناء آخر ثلاث سفن، بينما منحت باكستان العقد لشركة KS&EW المحدودة لبناء وتطوير السفينة الأخيرة. [18]

تم إطلاق السفينة الرائدة، بي إن إس  ذو الفقار ، في شنغهاي في 5 أبريل 2008، وأكملت العديد من التجارب البحرية في الصين. [19] في طريقها إلى باكستان، قامت ذو الفقار ، تحت قيادة الكابتن زاهد إلياس، بزيارة ودية إلى ميناء كلانج في ماليزيا في أغسطس 2009، كما قامت بزيارة ودية إلى ميناء كولومبو في سريلانكا حيث زارها قائد البحرية السريلانكية ، نائب الأدميرال ثيسارا ساماراسينغ ، في 5 سبتمبر 2009. [ بحاجة لمصدر ]

تم تكليف السفينة الحربية الباكستانية PNS Zulfiquar في البحرية الباكستانية من قبل الأميرال البحري آنذاك آصف سانديلا ( قائد الأسطول الكبير لقيادة السطح )، والتي كانت راسية في ميناء كراتشي في 15 سبتمبر 2009. [20]

تم إطلاق الفرقاطة الثانية من فئتها، PNS Shamsheer ، في 31 أكتوبر 2008، وتم تكليفها في 19 ديسمبر 2009 في شنغهاي. [21] [22] أبلغت PNS Shamsheer عن قاعدتها في 23 يناير 2010. [23]

تم تكليف الفرقاطة الثالثة من فئتها، PNS Saif ، في البحرية في 15 سبتمبر 2010. [24]

تم بناء الفرقاطة الرابعة والأخيرة PNS Aslat بنقل التكنولوجيا في شركة KS&EW Ltd. وتم تشغيلها في 17 أبريل 2013. [14] [25] [26]

في عام 2010، نقل رئيس الأركان البحرية ، الأدميرال نعمان بشير، في وسائل الإعلام نية البحرية توسيع أسطولها من خلال شراء سفن إضافية. [27] في عام 2015، ورد أن البحرية الباكستانية منحت العقد لشركة KS&EW المحدودة لبناء فرقاطتين أخريين من فئة Zulfiquar ، والتي يجري بناؤها اعتبارًا من سبتمبر 2018. [28] [29]

التصميم والتكنولوجيا

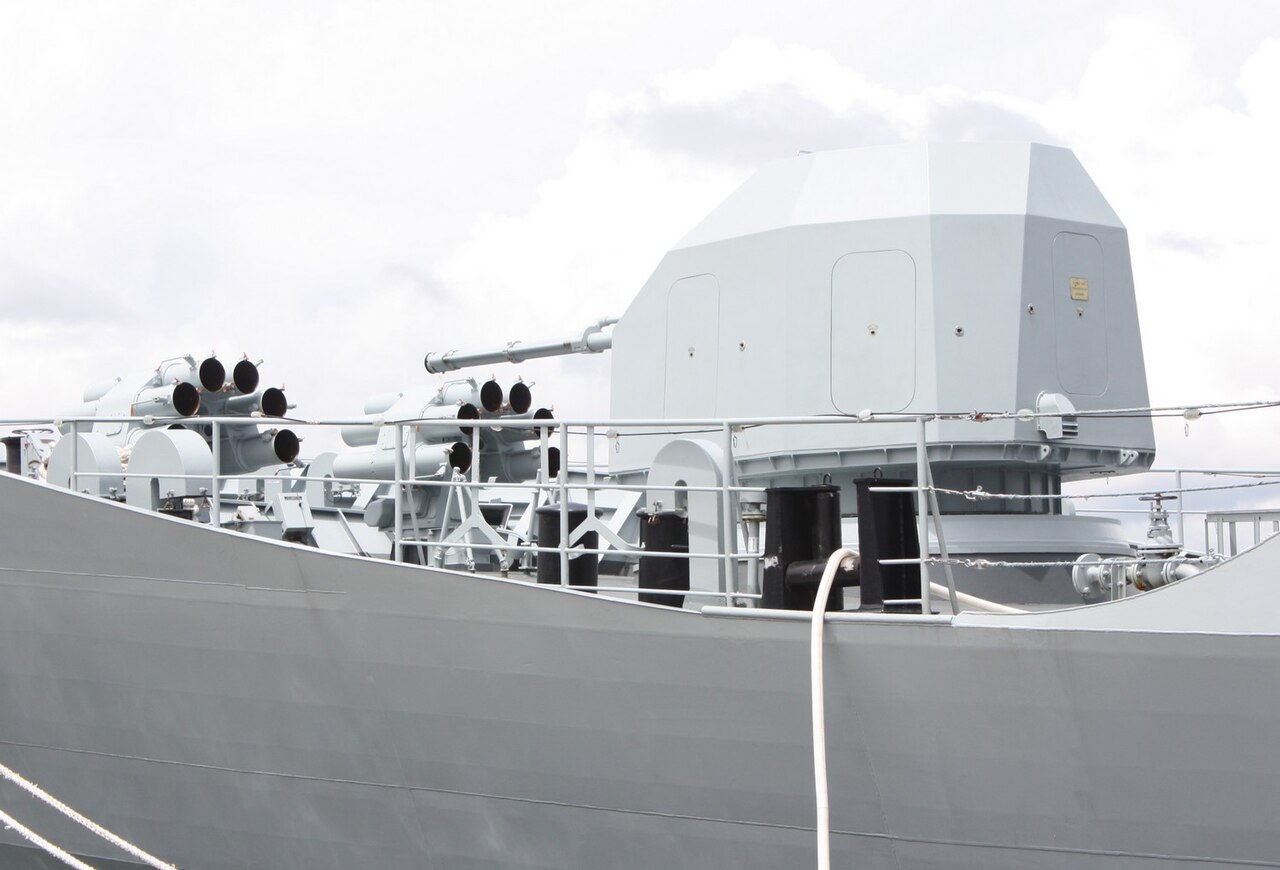

المدفع عيار 76.2 ملم المثبت على طائرة F-22P هو المدفعية البحرية الرئيسية . [4]

يستخدم هيكل فئة Zulfiquar العديد من ميزات تقليل المقطع الراداري للفرقاطة الصينية من طراز 054 لمساعدتها على التهرب من الاكتشاف بواسطة الرادار المثبت على السفن الأخرى والطائرات والصواريخ المضادة للسفن . [30]

تتميز ترسانة الأسلحة ببراءة اختراع روسية مصممة صينيًا، AK-176 M - عيار 76.2 ملم - وهي المدفع الرئيسي مع التميز بأن النسخة الصينية تتبنى برج التخفي لتقليل المقطع العرضي للرادار . [4] تم تصميم المدفع للتعامل مع السفن الحربية والطائرات والصواريخ المضادة للسفن المعادية. أمام المدفع الرئيسي يوجد قاذفتان صواريخ RDC-32 مكونتان من 6 خلايا، وهما قاذفتان للصواريخ المضادة للغواصات . [4]

فئة ذو الفقار هي فرقاطة صواريخ موجهة (FFG) مع تقديم وتركيب التسليح الذي يتألف من ثمانية صواريخ أرض-أرض من طراز C-802 "Eagle Strike" ، وهي صواريخ صينية الصنع دون سرعة الصوت ، محمولة على قاذفتين بأربع خلايا لكل منهما مثبتة بين الصاري الأمامي والقمع. [11] هذه الحاويات متوافقة أيضًا مع صواريخ مضادة للغواصات من سلسلة CY ويمكن تحميلها بمجموعة من الأسلحة المضادة للسفن والمضادة للغواصات. [11] بالإضافة إلى ذلك، تم تجهيز السفن الحربية بنظام FM-90N "Red Flag" ، وهو نظام صواريخ أرض-جو صيني الصنع ، مثبت بين السطح الرئيسي والمدفع الرئيسي. [11]

تحتوي منصة الإطلاق على ثماني خلايا تحتوي كل منها على صاروخ واحد ويتم تركيبها على حامل يمكن رفعه وعبوره في اتجاه التهديد. [11] يمكن لـ FM-90N التعامل مع العديد من الأهداف، بما في ذلك الصواريخ الأسرع من الصوت والصواريخ دون الصوتية التي تحلق فوق سطح البحر ، باستخدام أوضاع توجيه مختلفة في وقت واحد. [11] تم تصميم النظام أيضًا للتعامل مع الأهداف الصغيرة مثل المركبات الجوية غير المأهولة (UAV) . [31] [32]

تصميم رسومي للطائرة F-22P على برنامج LightWave 3D CAD .

تم تركيب نظام واحد من نوع 730B ، وهو نظام أسلحة قريب المدى (CIWS) ، على حظيرة الطائرات. [11] تتألف الطائرة F-22P من مدفعين جاتلينج بسبعة براميل عيار 30 ملم، ويُعتقد أنها أول سفينة مسلحة بنظام 730B. [33] والذي يستخدم أجهزة استشعار مثبتة خارج الهيكل مثل رادار النوع 347G ومدير بصري كهربائي OFC-3 . [11]

يتم تثبيت المدافع جنبًا إلى جنب على حظيرة الطائرات، مع أجهزة الاستشعار الموجودة بينهما. يمكن ترقية نظام CIWS بنظام إطلاق الصواريخ FL-3000N من ​​خلال تثبيت ما يصل إلى قاذفتين أحاديتي الطلقة FL-3000N على كل حامل مدفع CIWS موجود.

تم تجهيز مروحية الحرب المضادة للغواصات Harbin Z-9EC برادار بحث سطحي، وسونار غوص منخفض التردد، وجهاز استقبال تحذير بالرادار، ونظام ملاحة دوبلر ومسلحة بطوربيدات. [34] يمكن تسليح المروحية بطوربيد واحد على الجانب الأيمن. [3]

قد يوفر هوائي صغير على السطح رابط بيانات ، مما يسمح لـ Z-9 بالعمل كمرحل لبيانات الاستهداف بين السفينة والصواريخ المضادة للسفن بعيدة المدى مثل C-802 . [35]

السفن في الفئة

اسم صورة الراية حوض بناء السفن وضعت تم إطلاقه التشغيل
ذو الفقار
اف251
 هودونغ-تشونغهوا لبناء السفن 12 أكتوبر 2006 5 أبريل 2008 [12] 19 سبتمبر 2009 [ بحاجة لمصدر ]
شمشير
ف252
 13 يوليو 2007 31 أكتوبر 2008 [36] 19 ديسمبر 2009 [37] [38] [39]
سيف
ف253
 4 نوفمبر 2008 28 مايو 2009 15 سبتمبر 2010
أصلات
ف254
 كراتشي لبناء السفن والأعمال الهندسية المحدودة 10 ديسمبر 2009 [40] 16 يونيو 2011 [41] [42] [43] 17 أبريل 2013 [44]

النشر

الحرب على الارهاب

الحرب الأفغانية والصراع في اليمن

تم نشر السفينة الحربية الرائدة، PNS Zulfiquar ، في عمليات في الحرب ضد الإرهاب. تعرضت للهجوم من قبل مسلحين تابعين لتنظيم القاعدة في شبه الجزيرة الهندية وأفراد من البحرية الباكستانية المارقة الذين حاولوا الاستيلاء على السفينة واستخدامها لمهاجمة سفن البحرية الأمريكية في 6 سبتمبر 2014. تم إحباط الهجوم من قبل فرق البحرية الباكستانية. كان المهاجمون يعتزمون استخدام صواريخ Zulfiquar المضادة للسفن لمهاجمة أسطول البحرية الأمريكية في بحر العرب . قُتل عشرة مسلحين من بينهم أربعة أفراد سابقين من البحرية الباكستانية على يد القوات الباكستانية في محاولاتها لإحباط محاولة الاستيلاء. تم القبض لاحقًا على أربعة ضباط آخرين كانوا متورطين ولكنهم لم يشاركوا في الهجوم. [45] [46]

السفينة الحربية PNS Zulfiquar (251)، السفينة الرائدة للفرقاطات من فئة Zulfiquar ، أثناء زيارة إلى ميناء كلانج، ماليزيا، في 27 أغسطس 2009:

  • رقم راية PNS Zulfiquar.
    رقم راية PNS Zulfiquar .
  • قاذفتان للصواريخ المضادة للسفن من طراز C-802، كل منها مكونة من 4 خلايا.
    قاذفتان للصواريخ المضادة للسفن من طراز C-802، كل منها مكونة من 4 خلايا.
  • قاذفات الطوربيد ET-52C.
    قاذفات الطوربيد ET-52C.
