ماوزر موديل 1893

الموسوعة الحرة

بندقية ماوزر موديل 1893 هي بندقية يدوية التلقيم تُعرف باسم ماوزر الإسبانية ، على الرغم من أن هذا الموديل اعتُمد في دول أخرى بأعيرة مختلفة، أبرزها الإمبراطورية العثمانية . استند تصميم M1893 إلى البندقية التجريبية M1892، التي طورها بول ماوزر للجيش الإسباني ضمن برنامج لمعالجة أوجه القصور في سلسلة بنادق ماوزر السابقة (1889، 1890، و1891) . تميزت M1893 بمخزن ذخيرة قصير ذي أعمدة متداخلة، يتناسب تمامًا مع الجزء السفلي من الأخمص؛ يتسع المخزن لخمس طلقات ماوزر عديمة الدخان عيار 7×57 ملم ، ويمكن إعادة تعبئته بسرعة عن طريق دفع مشبك من أعلى الترباس المفتوح.

طُوِّرت بندقية M1893 إلى عدة نسخ، منها بندقية كاربين قصيرة اعتمدها الإسبان باسم M1895، بالإضافة إلى بندقيتي M1913 وM1916 القصيرتين. وشهدت جميع نسخ البندقية استخدامًا مكثفًا في الجيش الإسباني، بدءًا من الحرب الإسبانية الأمريكية عام 1898، وحرب الريف (1920-1927)، والحرب الأهلية الإسبانية (1936-1939). واستمر إنتاج بنادق M1916 القصيرة في إسبانيا حتى عام 1951، وجرى تعديل العديد من هذه البنادق اللاحقة لاستخدام ذخيرة 7.92×57 ملم ماوزر أو 7.62×51 ملم ناتو ، بما في ذلك بعض البنادق التي عُدِّلت بشكل كبير لتصبح FR7 . واستُخدمت البنادق المُعدَّلة للتدريب وللحرس المدني خلال خمسينيات القرن العشرين. شهدت بنادق M1893 في الخدمة العثمانية استخداماً محدوداً خلال الحرب اليونانية التركية عام 1897، وحروب البلقان 1912-1913، والحرب العالمية الأولى في 1914-1918.

أثبتت بندقية M1893 نجاحًا باهرًا لشركة ماوزر، إذ شكّلت أساسًا لتطويرات لاحقة، بما في ذلك طرازي 1894 و1896 - المعروفين باسم بنادق ماوزر السويدية - وطراز 1895 ، وأخيرًا بندقية Gewehr 98 ، إحدى أنجح بنادق الترباس على الإطلاق. تقديرًا لجهوده، نال ماوزر وسام الصليب الأكبر للاستحقاق العسكري من إسبانيا. وقد دفعت الميزة الواضحة لبندقية M1893 على نظيرتها الأمريكية في الحرب الإسبانية الأمريكية، بندقية Krag-Jørgensen ، الجيش الأمريكي إلى تطوير بندقية M1903 Springfield ، التي استوحت بدورها تصميمها بشكل كبير من تصميمات ماوزر.

تطوير

في عام 1887، بدأ الجيش الإسباني تجارب على بنادق ماوزر التركية طراز 1887 ، التي كانت تستخدم خراطيش البارود الأسود . لم تُرضِ هذه البنادق الجيش الإسباني، ولذا في 2 ديسمبر 1891، طلب الجيش 1200 بندقية ماوزر طراز 1891 تستخدم ذخيرة جديدة تعمل بالبارود عديم الدخان . [ 2 ] كان الدافع وراء هذا التغيير سلسلة من الهزائم التي مُنيت بها القوات الإسبانية حول جيب مليلية في شمال إفريقيا. [ 3 ] قدمت التجارب على هذه البنادق سلسلة من اقتراحات التحسين لشركة ماوزر؛ [ 2 ] بالإضافة إلى الخبرات الإسبانية، بحلول ذلك الوقت، كانت بنادق ماوزر من طرازات 1889 و1890 و1891 قد دخلت الخدمة في جيوش مختلفة لفترة كافية لتسليط الضوء على أوجه القصور في تصميماتها. من بين المشكلات التي تم تحديدها: مستخرج غير موثوق ، ومخزن صندوقي قابل للفصل كان يُفقد بشكل متكرر ويمتد أسفل الجزء السفلي من الأخمص ، مما تسبب في مشاكل عند حمل البندقية. كان دليل مشبك التلقيم والمشابك نفسها غير موثوقة، كما أن تصميم الترباس سمح للبندقية بتغذية طلقتين من الذخيرة في آن واحد. ونتيجة لذلك، قرر بول ماوزر تصميم بندقية جديدة تُعالج مشاكل البنادق السابقة، وتُمكّن الشركة من الحصول على المزيد من عقود الأسلحة. [ 4 ]

بندقية ماوزر M1892

أسفرت أعمال تصميم ماوزر عن إنتاج بندقية موديل 1892، وهي تصميم انتقالي تم تصنيعه بأعداد محدودة للجيش الإسباني. [ 5 ] وقد تم تصنيع ما بين 5000 و8000 بندقية منها لإسبانيا. [ 2 ] في الوقت نفسه، طورت ماوزر خرطوشة ماوزر عيار 7×57 ملم للجيش الإسباني، الذي اعتمدها في العام التالي لبنادق M1892. [ 4 ] أدخلت بندقية M1892 عددًا من الابتكارات لمعالجة مشاكل البنادق السابقة، بما في ذلك مستخرج الخرطوشة الكبير غير الدوار على الترباس، والذي منع التغذية المزدوجة. تم تصنيع صندوق المخزن وواقي الزناد كوحدة واحدة، مما منع إزالة الصندوق وفقدانه، على الرغم من أن المخزن ظل بتصميم أحادي الصف يمتد أسفل الجزء السفلي من الأخمص. كما تم تحسين مشابك التلقيم وأدلة المشابك لتسهيل استخدامها. أُجريت تغييرات داخلية أخرى لتبسيط آلية العمل وزيادة موثوقيتها وسلامتها، [ 5 ] [ 6 ] [ 7 ] بما في ذلك تعديلات على الزناد لمنعه من إطلاق إبرة الإطلاق إذا لم يكن المزلاج في وضع الإغلاق الكامل. [ 2 ]

طلبت إسبانيا 20,000 بندقية من طراز M1892 في 21 يوليو 1893، وأُضيف إليها 10,000 بندقية أخرى في 27 أغسطس، لكن سرعان ما أدى التصميم إلى تطوير نسخة محسّنة، هي طراز 1893، التي حلت محل بنادق M1892 المطلوبة. [ 8 ] تضمنت النسخة الجديدة M1893 مخزنًا متداخلًا لخمس طلقات لا يمتد أسفل الجزء السفلي من الأخمص. وكانت هذه المرة الأولى التي تتضمن فيها بندقية ماوزر مخزنًا كاملًا. وباستثناء إعادة تصميم جسم البندقية ليتناسب مع المخزن الأوسع، كان نظام عمل M1893 مطابقًا بشكل أساسي لنظام M1892. [ 5 ] [ 6 ] اعتمد الجيش الإسباني بندقية M1893 في 7 ديسمبر 1893. [ 7 ] تقديرًا لجهوده في تطوير هذه البندقية الفعّالة، حصل ماوزر على وسام الصليب الأكبر من رتبة الاستحقاق العسكري من الحكومة الإسبانية. [ 9 ]

وصف

رسم توضيحي لآلية عمل النموذج 1893
رسم توضيحي لمسمار بندقية ماوزر

صُنعت بندقية M1893 بنسختين لإسبانيا، بندقية قياسية بماسورة طولها 738 ملم (29.06 بوصة ) وبندقية قصيرة بماسورة طولها 552 ملم (21.75 بوصة) . [ 10 ] مع ذلك، ووفقًا للمؤرخ جون والتر، ربما كانت النسخة القصيرة تصميمًا تجريبيًا فقط. [ 11 ] كانت كلتا النسختين تستخدمان عيار 7 ملم الذي طورته شركة ماوزر، وكانت الماسورة ذات أربعة أخاديد حلزونية باتجاه اليمين. [ 7 ] وكان معدل التواء الحلزونية دورة واحدة لكل 220 ملم (8.68 بوصة ) . [ 12 ] وكانت ذخيرة 7 ملم تُطلق بسرعة ابتدائية تبلغ 710 م/ث (2330 قدمًا في الثانية ) من الماسورة القياسية. [ 12 ] كان وزن البندقية 4.0 كجم (8.8 رطل) ، [ 7 ] بينما كان وزن الكاربين حوالي 3.8 كجم (8.3 رطل) . وكان هناك طراز آخر، صُمم للجيش العثماني ، بنفس طول سبطانة البندقية الإسبانية (29.06 بوصة)، ولكنه كان يستخدم ذخيرة ماوزر 7.65×53 ملم الأكبر قليلاً . [ 6 ] [ 10 ] وكان وزن الطراز العثماني حوالي 4.1 كجم (9 أرطال) . [ 13 ]

صُنع هيكل البندقية، بجميع إصداراتها، والترباس الموحد من الفولاذ المطروق . احتوى الهيكل على أدلة لمشابك الذخيرة محفورة في الجسر لزيادة الموثوقية، مع إمكانية تعبئة البنادق بشكل فردي. تميزت معظم الترباسات بمقبض مستقيم ذي مقبض دائري، بينما زُودت البنادق القصيرة بترباسات ذات مقابض منحنية للأسفل. وكما هو معتاد في بنادق ماوزر، زُودت بندقية M1893 بنظام أمان ثلاثي الأوضاع، يُقفل آلية الإطلاق أو يسمح بتشغيل الترباس مع تعطيل دبوس الإطلاق ، بالإضافة إلى وضع الإطلاق. لا يُمكن تفعيل الأمان إلا عند تعشيق آلية الإطلاق. كان الترباس من نوع "التعشيق عند الإغلاق"، ويُقفل بزوج من ألسنة القفل الأمامية؛ على عكس تصاميم ماوزر اللاحقة، لم يتضمن لسان قفل خلفي ثالث، والذي أُضيف مع طراز 1895. يبلغ قطر حلقة الهيكل الأمامية، التي تُحقق قفلًا محكمًا بواسطة لساني القفل الأماميين، 33 مليمترًا (1.30 بوصة) . [ 11 ] [ 14 ] [ 15 ] ونتيجة لذلك، لم يكن المزلاج بنفس قوة التصاميم اللاحقة. [ 16 ] احتوى مخزن بندقية M1893 على مانع إغلاق المزلاج، الذي يمنع إغلاق المزلاج عند فراغ المخزن، مما يشير للجندي إلى أن البندقية فارغة. ولإغلاق المزلاج عند فراغ المخزن، كان يجب الضغط على نابض المخزن لتجاوز مانع الإغلاق. [ 11 ]

تضمنت النيشانات الحديدية نيشانًا خلفيًا على شكل حرف V متدرجًا من 400 متر (1300 قدم) إلى 2000 متر (6600 قدم) . [ 7 ] حصلت البنادق اللاحقة، المصنعة من مايو 1906 فصاعدًا، على نيشان خلفي مُحدَّث، وتم اعتماد نسخة ثالثة منه في عام 1913 بعد اعتماد ذخيرة 7 ملم مُحسَّنة، والتي تميزت بسرعة فوهة أعلى بكثير بلغت 850 مترًا في الثانية (2790 قدمًا في الثانية) . [ 11 ] زُوِّدَ جسم البندقية بماسورة ومقبض خشبي مستقيم . رُبط المقبض بالماسورة بواسطة حلقتين، احتوت الحلقة الأمامية على نتوء حربة لبندقية [ 15 ] ، بينما لم تحتوي البندقية القصيرة على نتوء الحربة. زُوِّدت كل بندقية بحربة سيف من طراز M1893. [ 17 ]

المشتقات

في عام 1894، صممت شركة ماوزر نسخة جديدة من البندقية، سُميت طراز 1894 ، عيار 6.5×55 ملم للجيش السويدي . [ 18 ] أدت تعديلات إضافية على التصميم الأساسي لطراز M1893 إلى إنتاج طراز 1895، عيار 7  ملم، والذي بيع بكميات كبيرة إلى دول أمريكا الوسطى والجنوبية ، بما في ذلك تشيلي والسلفادور وهندوراس وأوروغواي والمكسيك. كما بيع طراز M1895 إلى الصين ولوكسمبورغ وبلاد فارس. [ 18 ] [ 19 ] وحصلت إسبانيا أيضًا على نسخة من طراز M1895 مطابقة تقريبًا لسلسلة M1893 باستثناء سبطانتها التي يبلغ طولها 440 ملم (17.5 بوصة) . [ 15 ]

تم تطوير التصميم لاحقًا إلى طراز 1896، [ 18 ] الذي بيع للسويد ودول البوير ، حيث استُخدم الأخير بفعالية كبيرة خلال حرب البوير الثانية (1899-1902). [ 20 ] وخضع نظام ماوزر لمزيد من التطوير عام 1898 مع النسخة التي اعتُمدت في ألمانيا باسم Gewehr 98 ، [ 21 ] والتي أثبتت أنها الأكثر تأثيرًا بين جميع بنادق الترباس في عصرها، مما أدى إلى ظهور بنادق عسكرية متنوعة مثل Karabiner 98k الألمانية ، و vz. 24 التشيكية، وسلسلة M24 اليوغسلافية . ولا يزال نظام ماوزر M98 يُقلّد في تصميمات بنادق الصيد التجارية الحديثة. [ 22 ] [ 23 ]

تاريخ

مقاتل خلال الحرب الأهلية الإسبانية يحمل بندقية قصيرة من طراز 1916 إسبانية الصنع، وهي نسخة مشتقة من بندقية طراز 1893
بربريون يحملون بنادق غنائم، من بينها بندقية M1893 وبندقية بيرتييه الفرنسية

إلى جانب شركة ماوزر، صُنعت بنادق 1893 الإسبانية بموجب ترخيص من قبل عدد من الشركات الأخرى، بما في ذلك شركة لودفيج لوي وشركاه (وخليفتها، شركة دويتشه فافن أوند مونيتيونزفابريكن ) الألمانية، وشركة فابريك ناسيونال البلجيكية، وشركة فابريكا دي أرماس وإندسترياس دي غيرا دي كاتالونا الإسبانية. [ 10 ] [ 24 ] وبحلول عام 1899، صُنع ما مجموعه 206,830 بندقية في ألمانيا لصالح إسبانيا، ومن عام 1896 إلى عام 1943، أنتجت الترسانات الإسبانية أكثر من مليوني  بندقية من هذا الطراز، بما في ذلك جميع أنواعها. [ 11 ] خلال فترة إنتاج بنادق ماوزر الإسبانية، قامت شركة فابريكا دي أرماس ببناء حوالي 500,000 بندقية من طراز M1893 في مصنعها في أوفييدو ، إلى جانب 850,000 بندقية من طراز M1895 و325,000 بندقية من طراز 1916 المحدث. [ 25 ]

استُخدمت بندقية ماوزر 1893 من قِبل الجيش الإسباني في كوبا ضد القوات الأمريكية وقوات التمرد الكوبية، وفي الفلبين ضد الجيش الجمهوري الفلبيني والقوات الأمريكية خلال الحرب الإسبانية الأمريكية عام 1898. واكتسبت هذه البندقية سمعةً فتاكة، لا سيما بعد معركة سان خوان هيل ، حيث تمكن 750 جنديًا إسبانيًا نظاميًا فقط من تأخير تقدم 8500 جندي أمريكي مسلحين بمزيج من بنادق كراغ-يورغنسن القديمة ذات الترباس عيار 0.30-40 وبنادق سبرينغفيلد القديمة أحادية الطلقة ذات التلقيم الخلفي ، مما أسفر عن 1400 إصابة في صفوف القوات الأمريكية. وقد منح استخدام البارود عديم الدخان الإسبان ميزةً كبيرة على بنادق سبرينغفيلد أحادية الطلقة التي تعمل بالبارود الأسود والتي كانت تُوزع على العديد من القوات الأمريكية. كما أن خرطوشة ماوزر عيار 7 ملم كانت تُعطي سرعةً أعلى بحوالي 91 مترًا في الثانية ، وبالتالي مسارًا أكثر استقامةً، مقارنةً بخرطوشة الجيش عيار 0.30 المستخدمة في بندقية كراغ-يورغنسن. أدى ذلك إلى توسيع المدى الفعال لنيران الدفاع الإسبانية. إضافةً إلى ذلك، منحت السرعة العالية لرصاصة ماوزر عيار 7 ملم قدرة اختراق أكبر بكثير من رصاصة .30-40. سمح نظام مشط الذخيرة في بندقية M93 للإسبان بإعادة التلقيم بسرعة أكبر بكثير مما كان ممكنًا مع بندقية كراغ، التي كان يجب تعبئة مخزنها برصاصة واحدة في كل مرة. [ 26 ] [ 27 ] تم تشكيل لجنة تحقيق تابعة لجيش الولايات المتحدة كنتيجة مباشرة لهذه المعركة. أوصت اللجنة باستبدال بندقية كراغ. بحلول عام 1903، اعتمدت السلطات الأمريكية بندقية سبرينغفيلد M1903 ، التي استنسخت نظام الترباس والمخزن الخاص ببندقية ماوزر 1898، إلى جانب خرطوشة عيار .30 ذات سرعة أعلى، وهي .30-03 (التي استُبدلت لاحقًا بخرطوشة سبرينغفيلد .30-06 الأكثر قوة ). [ 28 ]

حافظت إسبانيا على حيادها خلال الحرب العالمية الأولى ، لكن بنادق ماوزر طراز 1893 شهدت استخدامًا مكثفًا من قبل القوات النظامية والفيلق الإسباني خلال حرب الريف (1920-1927) ضد المتمردين المغاربة. وظلت هذه البنادق في الخدمة خلال الحرب الأهلية الإسبانية (1936-1939) لدى كلا طرفي النزاع. [ 29 ] وتم تحديث العديد من بنادق طراز 1893 خلال الحرب.  وفي عام 1943، استُبدلت بنادق ماوزر عيار 7 ملم في الخدمة الإسبانية ببندقية M43 الإسبانية ، وهي نسخة مشتقة من بندقية كارابينر 98k الألمانية ، وتستخدم خرطوشة ماوزر 7.92×57 ملم الأكثر قوة. [ 15 ] [ 30 ] مع ذلك، ظلت نسختا M1893 وM1916 من هذه البنادق في الخدمة بأدوار مختلفة حتى خمسينيات القرن العشرين. كانت بنادق ماوزر لا تزال البندقية القياسية لبعض الوحدات الإسبانية خلال حرب إفني ، [ 31 ] كما استخدمها خصومهم من جيش التحرير المغربي . [ 32 ] تم تحديث بعض بنادق M1916 في خمسينيات القرن العشرين، واستمر استخدامها لفترة أطول، إلا أن الانتشار الواسع للبنادق نصف الآلية بعد الحرب العالمية الثانية جعل بنادق ماوزر مناسبة فقط لمهام الخطوط الخلفية. [ 9 ]

بين عامي 1894 و1899، أنتجت شركة ماوزر ما يقارب 201,100 بندقية من طراز M1893 لصالح الدولة العثمانية . [ 33 ] لم يُعمم الجيش العثماني هذه البندقية على جنوده، ولم يُدرب حتى من زُوّد بها. خلال الحرب اليونانية التركية عام 1897، لم يُجهز سوى عُشر الجنود العثمانيين بهذه البندقية، بينما كان الباقون يحملون بنادق سنايدر-إنفيلد ومارتيني -هنري القديمة . وقد احتفظ الجيش العثماني بالعديد من بنادق M1893 (وغيرها من طرازات البنادق الحديثة) في مستودعات الأسلحة الحكومية بدلاً من توزيعها على الجنود. واستمر الوضع على هذا النحو خلال حروب البلقان 1912-1913. فقد واجه الجنود العثمانيون، الذين اعتادوا على بنادق التحميل الأمامي القديمة ، صعوبة في استخدام هذه البندقية. [ 34 ] واستمر استخدام هذه البنادق في الجيش العثماني حتى الحرب العالمية الأولى. [ 35 ]

تم بيع بندقية M1893 معدلة قليلاً إلى البرازيل ، عيار 7  ملم، وسُميت M1894. أُنتجت هذه البندقية بنسختين: بندقية طويلة وبندقية قصيرة، واستُخدمت خلال حرب كانودوس عام 1897 [ 36 ] ، ولاحقًا خلال حرب كونتيستادو والثورة الدستورية إلى جانب بندقية ماوزر موديل 1908. [ 37 ] [ 1 ] علاوة  على ذلك، صُنعت بعض بنادق M1893 الطويلة وبنادق الفرسان القصيرة عيار 7.65 ملم في مصنع فابريك ناسيونال لصالح الدرك البلجيكي والحرس المدني ودولة الكونغو الحرة بعد عام 1894. [ 38 ]

المتغيرات

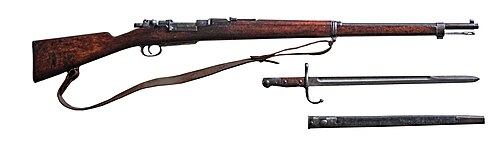

بندقية ماوزر M1893 بعقد عثماني، مزودة بحربة وغمد من طراز M1890. يمكنك رؤية آلية قطع المخزن أسفل مزلاج البندقية مباشرةً.

النسخة العثمانية

جنود أتراك يحملون بنادق من طراز 1893، حوالي عام 1914

كانت الحكومة العثمانية أول وأهم مشترٍ أجنبي لبنادق ماوزر أوبرندورف، إذ طلبت 500 ألف بندقية عام 1887. وفي أبريل 1893، أثناء إتمام العقد السابق، عرضت ماوزر على السلطان النموذج الجديد 1892/93 الذي كان قيد التطوير بالتعاون مع الجيش الإسباني. [ 39 ] وقد أقنعت بندقية ماوزر الجديدة لعام 1893، التي تميزت بالعديد من التحسينات مقارنةً ببندقية ماوزر موديل 1890 التي سبق شراؤها، السلطان عبد الحميد الثاني على الفور بطلب 200,100 بندقية، اكتملت بحلول مارس 1896. وتلا ذلك في أغسطس 1896 طلبية أخرى أصغر حجماً بلغت 1,800 بندقية، تم تسليمها بحلول ديسمبر. [ 40 ]

على الرغم من أن العديد من المصادر تزعم أن العقد العثماني كان مستوحى من اعتماد إسبانيا، إلا أنه في الواقع كان عقدًا متزامنًا تقريبًا، حيث عرضت شركة ماوزر على العثمانيين بنادق طراز 1893 في أبريل 1893، بينما كانت إسبانيا لا تزال تطلب طراز 1892 في يوليو. وقد اعتمد البلدان البندقية رسميًا في نفس الفترة تقريبًا في ديسمبر 1893. [ 7 ] [ 39 ]

كانت بنادق العثمانيين من طراز 1893 مُصممة لاستخدام خرطوشة ماوزر عيار 7.65×53 ملم، وكانت مطابقة للنموذج الإسباني المُعتمد، [ 10 ] باستثناء آلية قطع المخزن ، التي عند تفعيلها تسمح بتلقيم وإخراج خرطوشة واحدة فقط مع الاحتفاظ بالخرطوشات الموجودة في المخزن كاحتياط، [ 12 ] بالإضافة إلى مزلاج أسطواني. وكانت حربة البندقية متوافقة مع حربة M1890، التي كان العثمانيون قد حصلوا عليها بأعداد كبيرة بموجب عقد سابق. [ 41 ] وفي الفترة ما بين 1910 و1912، تم تحديث جميع البنادق المستخدمة بمنظار خلفي جديد لمعايرة البندقية لرصاص سبيتزر الجديد المُعتمد. [ 35 ]

بعد الحرب العالمية الأولى، تم استبدال سبطانات معظم هذه البنادق التي كانت لا تزال في أيدي الأتراك وتحويلها لإطلاق ذخيرة ماوزر 7.92×57 ملم الأكثر شيوعاً وقوة بعد أن اعتمد الجيش التركي هذا العيار. [ 13 ]

بندقية كاربين إسبانية طراز 1895

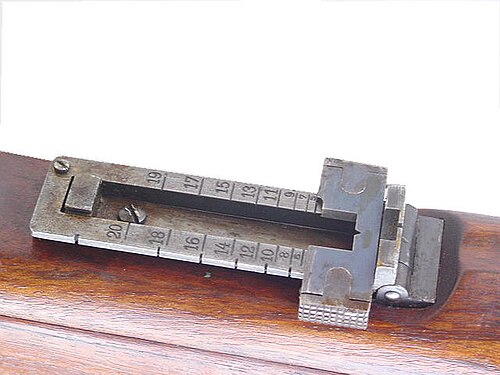

مناظر خلفية من طراز ماوزر 1893-1895

اعتمد الجيش الإسباني بندقية كاربين طراز 1895 في 7 مايو 1895؛ وكانت البندقية في الأساس نسخة مختصرة من طراز M1893، مع مخزن كامل الطول يمتد إلى فوهة البندقية. [ 11 ] على الرغم من أن الكاربين يحمل تسمية 1895، إلا أنه لم يتضمن التحسينات التي أُدخلت على طراز M1895، وكان في الأساس مجرد نسخة مختصرة من طراز M1893. وقد حصل على تسمية 1895 لأن الجيش الإسباني لم يوافق على استخدام الكاربين في الخدمة حتى ذلك العام. [ 42 ] صنع لودفيج لوي حوالي 22,500 بندقية كاربين من طراز M1895 بين عامي 1896 و1897 قبل أن يرخص إنتاجها لشركة فابريكا دي أرماس ، التي صنعت عددًا غير معروف من البنادق بين عامي 1898 و1915، عندما تحول الإنتاج إلى بندقية طراز 1916 القصيرة. [ 11 ]

بلغ الطول الإجمالي للبندقية 950 ملم (37.4 بوصة ) ، مع ماسورة بطول 446 ملم (17.55 بوصة) وقبضة تمتد إلى نهاية الماسورة. تراوح وزن البندقية فارغة بين 3.2 و3.4 كيلوغرام (7 إلى 7.5 رطل ) . اختلفت بندقية M1895 أيضًا في بعض التفاصيل البسيطة، بما في ذلك المنظار الخلفي الذي كان مدرجًا حتى 1400 متر (4600 قدم) فقط ، ومقبض الترباس المنحني للأسفل. ولأن البندقية كانت مخصصة للاستخدام من قبل سلاح الفرسان ، فقد استخدمت حلقة واحدة كبيرة لربط الحبل في أسفل المعصم بدلًا من حلقات الحمالة التقليدية. في عام 1896، عُدّل التصميم تعديلًا طفيفًا بإضافة حلقة حمالة إلى حلقة الماسورة وقوس حمالة في الجانب الأيسر من القبضة. على عكس البنادق الأطول، لم تتضمن حلقة الماسورة العلوية نتوءًا للحربة. تم تقصير الجانب الأيسر من الجزء الخلفي لجهاز الاستقبال لتسهيل استخدام مشابك التعرية. [ 11 ] [ 43 ]

بندقية إسبانية قصيرة من طراز 1913

كان البندقية القصيرة طراز 1913 تطويرًا تجريبيًا ليحل محل البندقية M1895، على الرغم من أنها كانت مطابقة لها في معظم الجوانب. كانت البندقية القصيرة أقصر قليلًا من البندقية القصيرة، حيث بلغ طولها الإجمالي 940 ملم ( 37.2 بوصة) ، على الرغم من أنها كانت أثقل قليلًا، حيث بلغ وزنها 3.23 كجم (7.12 رطل) وهي فارغة. احتفظت بنفس طول السبطانة ونفس آلية الإطلاق، ولكن على عكس البندقية M1895، احتوت حلقة تثبيت السبطانة الأمامية على نتوء لحربة السيف M1893. تم إصدار البندقية بأعداد قليلة للتجارب الميدانية بدءًا من عام 1914، ولكن سرعان ما تم استبدالها بالبندقية القصيرة طراز 1916. تم إصدار ما تبقى من بنادق M1913 لعازفي البوق في أسراب سلاح الفرسان بدءًا من 2 أبريل 1918. [ 11 ]

بندقية إسبانية قصيرة من طراز 1916

The Model 1916 rifle was adopted on 14 November 1916 to replace the M1895 carbine, the short barrels of which were not optimized to take advantage of the higher velocity of the M1913 cartridge. Like the M1913, the left rear of the receiver was cut to facilitate stripper clip loading, though it was cut fully flush with the stock. Gas escape holes were added to the bolt and to the receiver to vent excess gas in the event of a case failure. Also like the M1913, the M1916 rifle had a bent bolt handle, a full-length stock with a lug for an M1913 sword bayonet. Beginning in 1913, large sight protectors were added to the front sight. These rifles featured a 21.75-inch (552 mm) barrel, though a carbine version was also manufactured with a 17.7-inch (450 mm) barrel, though this may have been an experimental version. The M1916 was manufactured by Fábrica de Armas from 1916 to 1951 and Industrias de Guerra de Cataluna from 1936 to 1939.[11][44][45]

Starting in 1943, many of the M1916 rifles were converted to fire the larger and more powerful 7.92×57mm Mauser cartridge, which Spain had adopted that year with the M43 rifle. Some of these guns received new stocks with pistol grips and finger grooves in the fore end.[11] In the 1950s, many of the M1893 and M1916 rifles were converted to accept the 7.62×51mm NATO round. These rifles retained their original furniture and fittings, though some were converted further to the FR7 standard, which received cut down stocks, a shorter 18.5-inch (470 mm) barrel, and more modern aperture sights. Both versions of the re-barreled rifles were employed for military training and Guardia Civil use, along with the similarly converted FR8, which was based on the M43 action.[45][46][47]

Users
