إعادة تدوير البلاستيك

باتجاه عقارب الساعة من أعلى اليسار:

فرز النفايات البلاستيكية في مركز إعادة تدوير أحادي التدفق
زجاجات مستعملة مجمعة ومصنفة حسب اللون
البولي إيثيلين عالي الكثافة المُستعاد جاهز لإعادة التدوير
إبريق سقي مصنوع من زجاجات معاد تدويرها

إعادة تدوير البلاستيك هي عملية تحويل النفايات البلاستيكية إلى منتجات أخرى. ^{[ 1 ]}^{[ 2 ]}^{[ 3 ]} يمكن لإعادة التدوير أن تقلل الاعتماد على مكبات النفايات ، وتحافظ على الموارد، وتحمي البيئة من التلوث البلاستيكي وانبعاثات غازات الاحتباس الحراري . ^{[ 4 ]}^{[ 5 ]}^{[ 6 ]} تتخلف معدلات إعادة التدوير عن معدلات إعادة تدوير المواد الأخرى القابلة للاسترداد، مثل الألومنيوم والزجاج والورق . منذ بدء إنتاج البلاستيك وحتى عام 2015، أنتج العالم حوالي 6.3 مليار طن من النفايات البلاستيكية، لم يُعاد تدوير سوى 9% منها ، ونحو 1% فقط أُعيد تدويرها أكثر من مرة. ^{[ 7 ]} من النفايات المتبقية، تم حرق 12% منها، بينما أُرسلت 79% إما إلى مكبات النفايات أو تسربت إلى البيئة كملوثات. ^{[ 7 ]}

معظم أنواع البلاستيك غير قابلة للتحلل الحيوي ، وبدون إعادة تدويرها، تنتشر في البيئة ^{[ 8 ]}^{[ 9 ]} حيث تُسبب تلوثًا بلاستيكيًا . على سبيل المثال، اعتبارًا من عام 2015، دخل ما يقرب من 8 ملايين طن من النفايات البلاستيكية إلى المحيطات سنويًا، مما أدى إلى إلحاق الضرر بالنظم البيئية المحيطية وتكوين بقع قمامة في المحيطات . ^{[ 10 ]}

تعتمد معظم عمليات إعادة تدوير البلاستيك حاليًا على الطرق الميكانيكية، والتي تتضمن صهر البلاستيك وإعادة تشكيله إلى مواد أخرى. قد يؤدي ذلك إلى تحلل البوليمر على المستوى الجزيئي، ويتطلب فرز النفايات حسب اللون ونوع البوليمر قبل المعالجة، وهو أمر معقد ومكلف في كثير من الأحيان. قد تؤدي الأخطاء إلى مواد ذات خصائص غير متجانسة، مما يجعلها غير مرغوبة في الصناعة. ^{[ 11 ]} على الرغم من أن الترشيح في إعادة التدوير الميكانيكية يقلل من إطلاق الجزيئات البلاستيكية الدقيقة، إلا أن حتى أكثر أنظمة الترشيح كفاءة لا تستطيع منع إطلاقها في مياه الصرف الصحي. ^{[ 12 ]}^{[ 13 ]}

في إعادة تدوير المواد الأولية، يُحوّل البلاستيك المُستعمل إلى مواده الكيميائية الأولية، والتي يُمكن استخدامها بدورها لإنتاج بلاستيك جديد. ويتطلب هذا الأمر تكاليف طاقة ورأس مال أعلى . وبدلاً من ذلك، يُمكن حرق البلاستيك بدلاً من الوقود الأحفوري في محطات استعادة الطاقة ، أو تحويله كيميائياً حيوياً إلى مواد كيميائية أخرى مفيدة للصناعة. ^{[ 14 ]} في بعض البلدان، يُعدّ الحرق الشكل السائد للتخلص من النفايات البلاستيكية، لا سيما في البلدان التي تُطبّق سياسات تحويل النفايات عن مكبات النفايات .

إعادة تدوير البلاستيك تُعتبر من أولويات إدارة النفايات ؛ إذ يُعدّ الحدّ من النفايات وإعادة استخدام البلاستيك حلولاً أكثر ملاءمةً واستدامةً على المدى الطويل لتحقيق الاستدامة البيئية . وقد شُجّعت إعادة تدوير البلاستيك منذ أوائل سبعينيات القرن الماضي، ^{[ 15 ]} إلا أنه نظراً للتحديات الاقتصادية والتقنية، لم تُؤثّر هذه العملية بشكلٍ ملحوظ على إدارة النفايات البلاستيكية حتى أواخر ثمانينيات القرن الماضي.

تاريخ

على الرغم من اكتشاف البلاستيك قبل القرن العشرين ، إلا أن إنتاجه على نطاق واسع لم يبدأ إلا بعد الحرب العالمية الثانية . حلّ النايلون محل الحرير في صناعة المظلات، بينما كان البيرسبكس بديلاً خفيف الوزن للزجاج في الطائرات. بعد الحرب، تم تسويق هذه المواد تجارياً. بدأ عصر البلاستيك حوالي عام ١٩٥٠، كجزء من الازدهار الاقتصادي الذي أعقب الحرب .

أدت الحركات البيئية العالمية في الستينيات والسبعينيات من القرن العشرين إلى إنشاء وكالات بيئية في الولايات المتحدة ( وكالة حماية البيئة ، 1970)، والاتحاد الأوروبي ( المديرية العامة للبيئة ، 1973)، وأستراليا ( وكالة حماية البيئة ، 1971)، واليابان ( وكالة البيئة اليابانية ، 1971). وقد سلط الوعي البيئي الضوء على مشكلة النفايات البلاستيكية. ^{[ 15 ]} ولعلّ أولى الجهود المبذولة للحد من التلوث البلاستيكي كانت اتفاقيتي ماربول لعامي 1973 و1978 ، اللتين حظر الملحق الخامس منهما إلقاء البلاستيك في المحيطات.

جماعات الضغط الصناعية

مع توسع نطاق اللوائح، استجابت صناعة البلاستيك بممارسة الضغط السياسي للحفاظ على مصالحها التجارية. في الولايات المتحدة، وجّه قانون استعادة الموارد لعام 1970 البلاد نحو إعادة التدوير واستعادة الطاقة. ^{[ 15 ]} وبحلول عام 1976، جرت أكثر من ألف محاولة لتمرير تشريعات تحظر أو تفرض ضرائب على التغليف، بما في ذلك البلاستيك. ^{[ 17 ]} وردّت صناعة البلاستيك بالضغط من أجل إعادة تدوير البلاستيك. وأطلقت منظمات مثل "حافظوا على جمال أمريكا" حملة بقيمة 50 مليون دولار سنويًا، مؤكدةً على إمكانية إعادة تدوير البلاستيك، ^[¹⁸^]^[¹⁹^] بالإضافة إلى الضغط من أجل إنشاء خدمة جمع النفايات القابلة لإعادة التدوير من المنازل . ^[²⁰^]

مع ذلك، لم يكن من الممكن إعادة تدوير البلاستيك اقتصاديًا باستخدام تقنيات ذلك الوقت. فعلى سبيل المثال، ذكر تقرير صادر في أبريل 1973 من قِبل علماء الصناعة أنه "لا يمكن استخلاص أي مواد من المنتجات القديمة"، وأن "تدهور خصائص الراتنج وأدائه يحدث أثناء عملية التصنيع الأولية، ومع مرور الوقت، وفي أي عملية استصلاح". وخلص التقرير إلى أن فرز البلاستيك "غير عملي". وسلطت التقارير العلمية المعاصرة الضوء على العديد من العوائق التقنية. ^{[ 21 ]}^{[ 22 ]}^{[ 23 ]}^{[ 24 ]}^{[ 25 ]}

على الصعيد العالمي، كان يتم التخلص من النفايات البلاستيكية بالكامل تقريبًا عن طريق دفنها في مكبات النفايات حتى ثمانينيات القرن الماضي، حين ازدادت معدلات حرقها . ورغم توفر تقنيات أفضل، ^{[ 26 ]} إلا أن هذه المحارق المبكرة كانت تفتقر غالبًا إلى محارق متطورة أو أنظمة للتحكم في الانبعاثات، مما أدى إلى انبعاث الديوكسينات ومركبات شبيهة بالديوكسينات . ^{[ 27 ]}

في أواخر ثمانينيات القرن العشرين، بدأت عملية إعادة تدوير البلاستيك على نطاق واسع. وفي عام ١٩٨٨، أنشأت الجمعية الأمريكية لصناعة البلاستيك مجلس حلول النفايات الصلبة كهيئة تجارية للترويج لفكرة إعادة تدوير البلاستيك لدى الجمهور. ^{[ ٢٨ ]} وقد مارست الهيئة ضغوطًا على البلديات الأمريكية لإطلاق أو توسيع برامج جمع النفايات البلاستيكية، كما مارست ضغوطًا على الولايات الأمريكية لفرض وضع ملصقات برموز إعادة التدوير على العبوات والمنتجات البلاستيكية. ^{[ ١٨ ]}^{[ ١٩ ]}

أدخلت الصناعة رموز تعريف الراتنج في عام 1988، والتي وفرت نظامًا قياسيًا لتحديد أنواع البوليمر المختلفة في مرافق استعادة المواد .

تجارة إعادة التدوير العالمية

شهدت العولمة خلال تسعينيات القرن الماضي تصدير النفايات البلاستيكية من الاقتصادات المتقدمة إلى الاقتصادات النامية والمتوسطة الدخل، حيث يمكن فرزها وإعادة تدويرها بتكلفة أقل. وقد ازداد حجم التجارة السنوية في النفايات البلاستيكية بشكل سريع منذ عام 1993 كجزء من تجارة النفايات العالمية . ^{[ 29 ]}

تعتبر العديد من الحكومات المواد مُعاد تدويرها إذا تم تصديرها لهذا الغرض، بغض النظر عن النتيجة الفعلية. وقد وُصفت هذه الممارسة بالإغراق البيئي ، نظرًا لضعف القوانين البيئية وإنفاذها عمومًا في الاقتصادات الأقل نموًا. ^{[ 30 ]}^{[ 31 ]} وبحلول عام 2016، تم تصدير حوالي 14 مليون طن من النفايات البلاستيكية، استوردت الصين منها 7.35 مليون طن . ^{[ 29 ]} وكان معظمها من البلاستيك المختلط منخفض الجودة الذي انتهى به المطاف في مكبات النفايات. ومع ذلك، يُستخدم البلاستيك المُعاد تدويره على نطاق واسع في التصنيع في الصين، وكانت النفايات البلاستيكية المستوردة تُعالج في الغالب باستخدام تقنيات معالجة بسيطة. وكانت الدول ذات الدخل المرتفع، مثل ألمانيا واليابان والمملكة المتحدة والولايات المتحدة، من أكبر المصدرين. ^{[ 32 ]}

في عام ٢٠١٧، بدأت الصين بتقييد واردات النفايات البلاستيكية عبر عملية "السيف الوطني" . وقد لجأ المصدرون لاحقًا إلى التصدير إلى دول أخرى، معظمها في جنوب شرق آسيا، مثل فيتنام وماليزيا، بالإضافة إلى تركيا والهند. ^{[ ٣٣ ]}^{[ ٣٤ ]} وردّت إندونيسيا وماليزيا وتايلاند على واردات النفايات البلاستيكية غير القانونية بتشديد الرقابة على الحدود. وتمت إعادة الحاويات المستوردة بطريقة غير قانونية أو رفض دخولها. ونتيجة لذلك، تراكمت حاويات النفايات البلاستيكية في الموانئ. ^{[ ٣٢ ]}

نظراً لمحدودية خيارات التصدير، اتجه الاهتمام نحو الحلول المحلية. ويقترح توسيع نطاق مسؤولية المنتج فرض ضرائب على منتجي البلاستيك لدعم شركات إعادة التدوير. ^{[ 35 ]}

في عام 2019، أصبحت التجارة الدولية في النفايات البلاستيكية خاضعة للتنظيم بموجب اتفاقية بازل . وبموجب هذه الاتفاقية، يحق لأي طرف حظر استيراد النفايات البلاستيكية الخطرة، ومنذ 1 يناير 2021، حظر استيراد بعض النفايات البلاستيكية المختلطة. وتلتزم الأطراف الموقعة على الاتفاقية بضمان إدارة سليمة بيئياً لنفاياتها، إما من خلال مستوردين بديلين أو بزيادة القدرة الاستيعابية. ^{[ 32 ]}

أدت جائحة كوفيد -19 إلى انخفاض مؤقت في تجارة النفايات البلاستيكية، ويعزى ذلك جزئياً إلى انخفاض النشاط في مرافق إدارة النفايات، واضطرابات الشحن، وانخفاض أسعار النفط مما أدى إلى انخفاض تكلفة البلاستيك الخام وجعل إعادة التدوير أقل ربحية. ^{[ 32 ]}

التطورات الاستراتيجية للاتحاد الأوروبي

اعتبرت المفوضية الأوروبية ، في "خطة عملها" للاقتصاد الدائري التي اعتمدتها في ديسمبر 2015، البلاستيك أولوية استراتيجية لتطوير إجراءات الاقتصاد الدائري. وفي عام 2017، عززت المفوضية تركيزها على إنتاج البلاستيك واستخدامه، مستهدفةً جعل جميع عبوات البلاستيك قابلة لإعادة التدوير بحلول عام 2030. ثم أصدرت المفوضية وثيقة استراتيجية في يناير 2018 حددت فيها "رؤية طموحة" وفرصة للعمل العالمي على إعادة تدوير البلاستيك. ^{[ 11 ]}

معدلات الإنتاج وإعادة التدوير

يُقدّر إجمالي كمية البلاستيك المنتجة عالميًا حتى عام 2015 بنحو 8.3 مليار طن. ^{[ 7 ]} وقد تم التخلص من حوالي 6.3 مليار طن منها كنفايات، تراكم منها حوالي 79% في مكبات النفايات أو البيئة الطبيعية، وتم حرق 12%، وإعادة تدوير 9% فقط - أي أن 1% فقط من إجمالي البلاستيك أعيد تدويره أكثر من مرة. ^{[ 7 ]} وفي الآونة الأخيرة، وتحديدًا في عام 2017، لم تتم إعادة تدوير سوى 9% من إجمالي 9 مليارات طن من البلاستيك المنتج. ^{[ 36 ]}^{[ 37 ]}

بحلول عام 2015، بلغ الإنتاج العالمي حوالي 381 مليون طن سنويًا. ^{[ 7 ]} وبلغ معدل إعادة التدوير في ذلك العام 19.5%، بينما تم حرق 25.5% والتخلص من النسبة المتبقية البالغة 55%، والتي تم دفن معظمها في مكبات النفايات. وتتخلف هذه المعدلات عن معدلات المواد الأخرى القابلة لإعادة التدوير، مثل الورق والمعادن والزجاج. وعلى الرغم من أن نسبة المواد المعاد تدويرها أو المحروقة تتزايد سنويًا، إلا أن كمية النفايات المتبقية تستمر في الارتفاع أيضًا. ومن المتوقع أن يصل الإنتاج إلى حوالي 800 مليون طن سنويًا بحلول عام 2040، مع العلم أن تطبيق جميع التدخلات الممكنة من شأنه أن يقلل التلوث البلاستيكي بنسبة 40% مقارنةً بمعدلات عام 2016. ^{[ 38 ]}

تختلف معدلات إعادة التدوير باختلاف أنواع البلاستيك. وتُستخدم أنواع عديدة منها على نطاق واسع، ولكل منها خصائص كيميائية وفيزيائية مميزة. ويؤثر هذا على تكاليف الفرز وإعادة المعالجة، مما يؤثر بدوره على قيمة المواد المُستردة وحجم سوقها. ^{[ 39 ]} يتمتع كل من البولي إيثيلين تيريفثالات (PET) والبولي إيثيلين عالي الكثافة (HDPE) بأعلى معدلات إعادة التدوير، بينما نادرًا ما يُعاد تدوير البوليسترين والبولي يوريثان . ^{[ 40 ]}

أحد أسباب انخفاض معدلات إعادة تدوير البلاستيك هو ضعف الطلب، نظرًا لخصائص هذه المواد غير المتجانسة. ^{[ 11 ]} ويمكن زيادة نسبة البلاستيك القابل لإعادة التدوير بالكامل، بدلًا من إعادة تدويره جزئيًا أو إهداره، عندما يقلل المصنّعون من خلط مواد التغليف ويتخلصون من الملوثات. وقد أصدرت جمعية مُعاد تدوير البلاستيك "دليلًا لتصميم قابلية إعادة التدوير". ^{[ 41 ]}

تشمل أكثر المنتجات البلاستيكية الاستهلاكية شيوعًا عبوات مصنوعة من البولي إيثيلين منخفض الكثافة (مثل الأكياس والحاويات وأغلفة المواد الغذائية )، وحاويات مصنوعة من البولي إيثيلين عالي الكثافة (مثل زجاجات الحليب والشامبو وعلب الآيس كريم)، والبولي إيثيلين تيريفثالات (مثل زجاجات المياه والمشروبات الأخرى). وتمثل هذه المنتجات مجتمعةً حوالي 36% من إنتاج البلاستيك. كما يساهم استخدام البلاستيك في البناء والتشييد والمنسوجات والنقل والمعدات الكهربائية بحصة كبيرة أخرى من سوق البلاستيك. ^{[ 42 ]}

البيانات الإقليمية

يختلف استهلاك البلاستيك بين الدول والمجتمعات، على الرغم من انتشاره في كل مكان تقريبًا. ففي عام 2022، استحوذت دول أمريكا الشمالية ( نافتا ) على 21% من الاستهلاك العالمي للبلاستيك، تلتها الصين (20%) وأوروبا الغربية (18%). وبلغ متوسط استهلاك الفرد من البلاستيك في أمريكا الشمالية وأوروبا 94 كيلوغرامًا و85 كيلوغرامًا سنويًا على التوالي، بينما وصل في الصين إلى 58 كيلوغرامًا سنويًا. ^{[ 42 ]}

في عام 2012، جُمع 25.2 مليون طن من النفايات البلاستيكية الاستهلاكية في الاتحاد الأوروبي. استُعيد منها أكثر من 60% (15.6 مليون طن)، بينما تم التخلص من 40% (9.6 مليون طن) كنفايات صلبة بلدية. من بين 15.6 مليون طن من النفايات البلاستيكية المستعادة، أُعيد تدوير حوالي 6.6 مليون طن، بينما يُرجح أن الباقي استُخدم كوقود مشتق من النفايات أو حُرق في محارق النفايات الصلبة البلدية لاستعادة الطاقة (حوالي 9 ملايين طن). تتصدر أوروبا دول العالم في إعادة تدوير البلاستيك، حيث تُعيد استخدام حوالي 26% منه. ^{[ 43 ]}

تُؤثر أنشطة إعادة التدوير لدى أكبر منتجي النفايات البلاستيكية تأثيراً بالغاً على المتوسطات العالمية. وتشمل هذه الدول مزيجاً من الاقتصادات المتقدمة والدول النامية الكبيرة. ينشر بعضها إحصاءات رسمية حول معدلات إعادة تدوير البلاستيك لديها، بينما قد ينشر البعض الآخر بيانات جزئية، تقتصر عادةً على المراكز السكانية. وهذا ما يُصعّب إجراء مقارنات دقيقة، لا سيما مع اختلاف معدلات إعادة التدوير المنشورة.

أكبر 12 دولة منتجة للنفايات البلاستيكية (بالإضافة إلى دول الاتحاد الأوروبي) ومعدلات إعادة تدويرها في عام 2010
دولة	النفايات البلاستيكية سنوياً (مليون طن) ^{[ 44 ]}	النفايات لكل شخص في اليوم (كجم) ^{[ 44 ]}	معاد تدويره	حرق (مع استعادة الطاقة)	دفن النفايات (والحرق بدون استعادة الطاقة)	تعليقات
الصين	59.08	0.12	-	-	-	لا توجد إحصاءات رسمية
الولايات المتحدة ^{[ 45 ]}	37.83	0.34	8%	14%	78%	المصدر: وكالة حماية البيئة
إجمالي الاتحاد الأوروبي* ^{[ 46 ]}	24.7	0.15	24%	34%	42%
ألمانيا ^{[ 46 ]}	14.48	0.48	33%	65%	2%
البرازيل	11.85	0.17	-	-	-	لا توجد إحصاءات رسمية
اليابان ^{[ 47 ]}	7.99	0.17	27%	49%	24%
باكستان	6.41	0.10	-	-	-	لا توجد إحصاءات رسمية
نيجيريا	5.96	0.10	12%	0%	88%	القيم المقدرة
روسيا	5.84	0.11	6%	0%	94%	تقديرات البنك الدولي (2013) ^{[ 48 ]}
ديك رومى	5.60	0.21	5%	0%	95%	القيم المقدرة
مصر	5.46	0.18	-	-	-	لا توجد إحصاءات رسمية
أندونيسيا	5.05	0.06	19%	0%	81%	القيم المقدرة
المملكة المتحدة ^{[ 46 ]}	4.93	0.21	23%	8%	69%
إسبانيا ^{[ 46 ]}	4.71	0.28	23%	17%	60%
فرنسا ^{[ 46 ]}	4.56	0.19	18%	40%	42%
الهند	4.49	0.01	42%	18%	40%	القيم المقدرة
بقية العالم	60.76	-	-	-	-	لا توجد إحصاءات رسمية
المجموع العالمي ^{[ 7 ]}	245.00	0.10	16%	22%	62%

* على الرغم من أنها ليست دولة رسمياً، إلا أن التشريعات التي تؤثر على إعادة التدوير غالباً ما تُسن على مستوى الاتحاد الأوروبي

رموز التعريف

تحمل العديد من المنتجات البلاستيكية رموزًا تُحدد نوع البوليمر المصنوع منه. تُستخدم رموز تعريف الراتنج (RIC) هذه دوليًا. ^{[ 49 ]} طُوّرت هذه الرموز عام 1988 من قِبل جمعية صناعة البلاستيك (التي تُعرف الآن باسم رابطة صناعة البلاستيك ) في الولايات المتحدة، ولكن منذ عام 2008، تتولى منظمة المعايير ASTM الدولية إدارتها . ^{[ 49 ]}

لا تُعدّ رموز تعريف المواد البلاستيكية (RICs) إلزامية في جميع الدول، لكن العديد من المنتجين يضعون علامات على منتجاتهم طواعيةً. وقد سنّت أكثر من نصف الولايات الأمريكية قوانين تلزم بوضع علامات تعريفية على المنتجات البلاستيكية. ^{[ 50 ]} تتضمن الرموز السبعة ستة رموز لأكثر أنواع البلاستيك شيوعًا ، ورمزًا واحدًا جامعًا لجميع الأنواع. ويحتفظ الاتحاد الأوروبي بقائمة مماثلة من تسعة رموز تشمل أيضًا مادة ABS والبولي أميدات . ^{[ 51 ]} لا تُعدّ رموز تعريف المواد البلاستيكية ذات أهمية خاصة لإعادة التدوير أحادية المصدر ، نظرًا لتزايد أتمتة هذه العمليات. مع ذلك، يُطلب من المواطنين في بعض الدول فصل نفاياتهم البلاستيكية حسب نوع البوليمر قبل جمعها. على سبيل المثال، في اليابان، تُجمع زجاجات PET بشكل منفصل لإعادة تدويرها.

نوع من أنواع البوليمرات البلاستيكية	ملكيات	التطبيقات الشائعة	درجات حرارة الانصهار والتحول الزجاجي (°م)	معامل يونغ (GPa)
بولي إيثيلين تيريفثالات (PET)	الوضوح، والقوة، والمتانة، وحاجز للغاز والرطوبة	زجاجات المشروبات الغازية والمياه وتتبيلات السلطة؛ برطمانات زبدة الفول السوداني والمربى؛ أغطية مخاريط الآيس كريم؛ أجهزة إلكترونية صغيرة غير صناعية	T _m = 250؛ ^{[ 52 ]} T _g = 76 ^{[ 52 ]}	2–2.7 ^{[ 53 ]}
البولي إيثيلين عالي الكثافة (HDPE)	الصلابة، والقوة، والمتانة، ومقاومة الغاز والرطوبة	أنابيب المياه، وأنابيب الغاز ومكافحة الحرائق، وقنوات الكهرباء والاتصالات، ودلاء سعة خمسة جالونات ، وزجاجات الحليب والعصير والمياه، وأكياس البقالة، وبعض زجاجات مستحضرات التجميل.	T _m = 130؛ ^{[ 54 ]} T _g = −125 ^{[ 55 ]}	0.8 ^{[ 53 ]}
كلوريد البولي فينيل (PVC)	تعدد الاستخدامات، سهولة المزج، القوة، المتانة.	يُستخدم غلاف التغليف المطاطي لتغليف المواد غير الغذائية، وأحيانًا لتغليف الفقاعات . تشمل الاستخدامات غير المتعلقة بالتغليف عزل الكابلات الكهربائية، والأنابيب الصلبة، وأسطوانات الفينيل.	T _m = 240؛ ^{[ 56 ]} T _g = 85 ^{[ 56 ]}	2.4–4.1 ^{[ 57 ]}
البولي إيثيلين منخفض الكثافة (LDPE)	سهولة المعالجة؛ القوة؛ المرونة؛ سهولة الإغلاق؛ حاجز الرطوبة.	أكياس الطعام المجمد؛ زجاجات قابلة للعصر، مثل زجاجات العسل والخردل؛ أغلفة بلاستيكية لاصقة؛ أغطية عبوات مرنة	T _m = 120؛ ^{[ 58 ]} T _g = −125 ^{[ 59 ]}	0.17–0.28 ^{[ 57 ]}
البولي بروبيلين (PP)	القوة؛ مقاومة الحرارة والمواد الكيميائية والشحوم والزيوت؛ حاجز الرطوبة.	أواني قابلة لإعادة الاستخدام في الميكروويف أو حاويات طعام جاهزة؛ أدوات مطبخ؛ علب زبادي أو سمن نباتي؛ أكواب وأطباق للاستخدام مرة واحدة ؛ أغطية زجاجات المشروبات الغازية .	T _m = 173؛ ^{[ 60 ]} T _g = −10 ^{[ 60 ]}	1.5–2 ^{[ 53 ]}
البوليسترين (PS)	تعدد الاستخدامات، والوضوح، وسهولة التشكيل، وسهولة تكوين الرغوة	علب البيض؛ أكواب وأطباق وصواني وأدوات مائدة للاستخدام مرة واحدة؛ حاويات طعام رغوية ؛ حبيبات التغليف ومواد تبطين العبوات ؛	T _m = 240 (متماثل التكتيك فقط)؛ ^{[ 55 ]} T _g = 100 (غير متماثل التكتيك ومتماثل التكتيك) ^{[ 55 ]}	3–3.5 ^{[ 53 ]}
أخرى (غالباً من البولي كربونات أو ABS )	يعتمد على البوليمرات أو مزيج من البوليمرات	زجاجات المشروبات، زجاجات حليب الأطفال. استخدامات البولي كربونات غير المتعلقة بالتغليف: الأقراص الضوئية، الزجاج "غير القابل للكسر"، أغلفة الأجهزة الإلكترونية، العدسات (بما في ذلك النظارات الشمسية)، لوحات العدادات. ^{[ 61 ]}	البولي كربونات: T _m = 225 ^{[ 62 ]} T _g = 145؛ ^{[ 63 ]}	البولي كربونات: 2.6؛ ^{[ 53 ]} بلاستيك ABS: 2.3 ^{[ 53 ]}

تكوين النفايات

تتكون النفايات البلاستيكية من أنواع مختلفة من البوليمرات. ^{[ 7 ]}^{[ 64 ]} تشكل البولي أوليفينات ما يقرب من 50% من إجمالي النفايات البلاستيكية، وأكثر من 90% من النفايات مصنوعة من بوليمرات قابلة للتصلب بالحرارة ، والتي يمكن إعادة صهرها.

عرض تعريف الرسم البياني .

النفايات البلاستيكية العالمية حسب نوع البوليمر (2018) ^{[ 7 ]}^{[ 64 ]}
بوليمر	إنتاج النفايات (طن متري)	نسبة من إجمالي النفايات البلاستيكية	نوع البوليمر	الخصائص الحرارية
البولي إيثيلين عالي الكثافة (HDPE)	64	19.8%	بوليول	لدن بالحرارة
البولي إيثيلين منخفض الكثافة ( LDPE )	45	13.9%	بوليول	لدن بالحرارة
البولي بروبيلين ( PP )	62	19.1%	بوليول	لدن بالحرارة
البوليسترين ( PS )	19	5.9%	البولي أوليفين غير المشبع	لدن بالحرارة
كلوريد البولي فينيل ( PVC )	17	5.3%	الهالوجينات	لدن بالحرارة
بولي إيثيلين تيريفثالات ( PET )	35	10.8%	التكثيف	لدن بالحرارة
البولي يوريثان ( PUR )	18	5.6%	التكثيف	المواد المتصلبة بالحرارة ^{[ 65 ]}
ألياف PP&A ^{[ 66 ]}	51	15.7%	التكثيف	لدن بالحرارة
جميع الآخرين	12	3.7%	متنوع	يختلف
الإجمالي (باستثناء الإضافات)	324	100%	-	-

التجميع والفرز

الفصل اليدوي للنفايات المختلطة (دقيقتان)

تبدأ عملية إعادة التدوير بجمع النفايات وفرزها. وتُطبّق خدمة جمع النفايات من المنازل في العديد من البلدان. تُرسل النفايات إلى مرافق استعادة المواد أو مصانع المعالجة الميكانيكية والبيولوجية والكيميائية ، حيث يُفصل البلاستيك ويُنظف ويُفرز تمهيدًا لبيعه. أما المواد غير الصالحة، فتُرسل إلى مكبّات النفايات أو محارقها. وتُمثّل هذه العمليات نسبة كبيرة من التكاليف المالية وتكاليف الطاقة المرتبطة بإعادة التدوير.

يُعدّ فرز البلاستيك أكثر تعقيدًا من فرز المواد القابلة لإعادة التدوير الأخرى نظرًا لتنوع أشكاله. فعلى سبيل المثال، يُفصل الزجاج إلى ثلاثة أنواع (شفاف، أخضر، وعنبري)، أما المعادن فعادةً ما تكون إما فولاذًا أو ألومنيوم، ويمكن فصلها باستخدام المغناطيس أو فواصل التيارات الدوامية ، بينما يُفرز الورق عادةً في نوع واحد.

تُشكّل ستة أنواع من البوليمرات الأساسية حوالي 75% من نفايات البلاستيك، بينما تشمل النسبة المتبقية أنواعًا عديدة من البوليمرات، بما في ذلك البولي يوريثان والألياف الاصطناعية ذات التراكيب الكيميائية المختلفة. قد تكون المنتجات المصنوعة من نفس نوع البوليمر غير متوافقة مع بعضها البعض تبعًا للمواد المضافة التي تحتويها. المواد المضافة هي مركبات تُضاف إلى البلاستيك لتحسين أدائه ، وتشمل المثبتات والحشوات ، والأهم من ذلك، الأصباغ . ^{[ 67 ]} يتميز البلاستيك الشفاف بأعلى قيمة لأنه يُمكن صبغه بعد إعادة التدوير، بينما يُعد البلاستيك الأسود أو ذو الألوان القوية أقل قيمة بكثير، لأنه يؤثر على لون المنتج النهائي. لذلك، يُصنّف البلاستيك عادةً حسب نوع البوليمر ولونه.

طُوِّرت مناهج وتقنيات فرز متنوعة. ^{[ 1 ]} ويمكن دمجها بطرق مختلفة. ^{[ 68 ]} عمليًا، لا يوجد منهج فعال بنسبة 100%. ^{[ 69 ]}^{[ 70 ]}^{[ 68 ]} تختلف دقة الفرز بين شركات إعادة التدوير، مما يُنتج سوقًا تفتقر فيه المنتجات إلى التوحيد القياسي. ويُعدّ هذا التباين عائقًا آخر أمام إعادة التدوير.

الفصل اليدوي

يُعدّ الفرز اليدوي أقدم الطرق وأبسطها. في الدول النامية، قد يقوم جامعو النفايات بهذه المهمة ، بينما في مراكز إعادة التدوير، يقوم العمال بجمع المواد من سير ناقل. تتطلب هذه الطريقة مستوى منخفضًا من التكنولوجيا والاستثمار، ولكنها تنطوي على تكاليف عمالة مرتفعة. على الرغم من أن العديد من المواد البلاستيكية تحمل رموز تعريفية، إلا أن العمال نادرًا ما يجدون الوقت للبحث عنها، مما يُسبب مشاكل في الكفاءة وعدم الاتساق. حتى المرافق المتطورة تُبقي على جامعي النفايات اليدويين لتشخيص أخطاء الفرز وتصحيحها. ^{[ 68 ]} قد تكون ظروف العمل غير صحية. ^{[ 71 ]}

فصل الكثافة

كثافات البلاستيك ^{[ 72 ]}
نوع بلاستيكي	الكثافة (جم/ ^سم³ )
كلوريد البولي فينيل	1.38-1.41
بولي إيثيلين تيريفثالات	1.38-1.41
البوليسترين	1.04-1.08
البولي إيثيلين عالي الكثافة	0.94-0.98
البولي إيثيلين منخفض الكثافة	0.89–0.93
البولي بروبيلين	0.85-0.92
رغوة البوليسترين	0.01-0.04

يمكن فصل المواد البلاستيكية بالاستفادة من اختلاف كثافتها. في هذه الطريقة، يُطحن البلاستيك أولًا إلى رقائق متقاربة الحجم، ثم يُغسل ويُفصل بالجاذبية . ^{[ 73 ]} يمكن تحقيق ذلك باستخدام مصنف هوائي أو فاصل هيدروسيكلوني ، أو باستخدام طريقة الطفو والغمر الرطبة. ^{[ 74 ]} توفر هذه الطرق فرزًا جزئيًا، نظرًا لتشابه كثافة بعض البوليمرات. ^{[ 73 ]} يتشابه البولي بروبيلين (PP) والبولي إيثيلين (PE)، وكذلك بولي إيثيلين تيريفثالات (PET) والبوليسترين (PS) والبولي فينيل كلوريد ( PVC ) . إضافةً إلى ذلك، قد يؤثر احتواء البلاستيك على مواد مالئة على كثافته. ^{[ 75 ]} يُعرف الجزء الأخف وزنًا من البولي بروبيلين والبولي إيثيلين باسم البولي أوليفين المختلط (MPO)، ويمكن بيعه كمنتج منخفض القيمة، ^{[ 76 ]} أما الجزء الأثقل من البلاستيك المختلط فعادةً ما يكون غير قابل لإعادة التدوير.

الفصل الكهروستاتيكي

في الفواصل الكهروستاتيكية، تُستخدم ظاهرة الاحتكاك الكهربائي لشحن جزيئات البلاستيك كهربائيًا، حيث تُشحن أنواع البوليمرات المختلفة بدرجات متفاوتة. ثم تُدفع هذه الجزيئات عبر مجال كهربائي، مما يؤدي إلى انحرافها تبعًا لشحنتها، وتوجيهها إلى جامعات مناسبة. وكما هو الحال في الفصل الكثافي، يجب أن تكون الجزيئات جافة ومتجانسة في الحجم والشكل. ^{[ 77 ]} يمكن أن يكون الفصل الكهروستاتيكي مكملاً للفصل الكثافي، مما يسمح بفصل البوليمرات بشكل كامل، ^{[ 78 ]} وإن كان ذلك يشمل الألوان المختلطة.

الفصل القائم على أجهزة الاستشعار

تعتمد هذه الطريقة بشكل كبير على الأتمتة، وتتضمن استخدام أجهزة استشعار متنوعة متصلة بجهاز كمبيوتر، يقوم بتحليل المواد وتوجيهها إلى قنوات أو سيور مناسبة. ^{[ 79 ]} يمكن استخدام مطيافية الأشعة تحت الحمراء القريبة لتمييز أنواع البوليمرات، ^{[ 80 ]} على الرغم من أن البلاستيك الأسود/ذي الألوان القوية، بالإضافة إلى المواد المركبة مثل الورق المغلف بالبلاستيك والتغليف متعدد الطبقات ، قد تعطي قراءات مضللة. بعد ذلك، يمكن استخدام الفرز البصري ، مثل فرز الألوان أو التصوير الطيفي الفائق، لفصل المواد حسب اللون. يُعد الفصل القائم على أجهزة الاستشعار أكثر تكلفة في التركيب، ولكنه يتميز بأفضل معدلات استخلاص وينتج منتجات عالية الجودة. ^{[ 68 ]}

خردة

تُصنف النفايات البلاستيكية إما كخردة صناعية (يُشار إليها أحيانًا باسم الراتنج ما بعد الصناعي) أو كنفايات استهلاكية . تُنتج الخردة أثناء عملية الإنتاج، وعادةً ما تُعالج بطرق مختلفة. ^{[ 81 ]} قد تشمل هذه الخردة الزوائد ، والقصاصات، وبقايا الصب، والمنتجات المعيبة. ولأنها تُجمع في موقع التصنيع، فهي نظيفة، ومن نوع ودرجة معروفين، وذات قيمة. ولأن الخردة تُتداول في الغالب بشكل خاص، فإنها غالبًا لا تُدرج في الإحصاءات الرسمية. ^{[ 81 ]}

إعادة التدوير الميكانيكي

تتكون غالبية النفايات البلاستيكية من بوليمرات قابلة للتصلب بالحرارة ، والتي يمكن إعادة صهرها وتشكيلها إلى منتجات جديدة عبر إعادة التدوير الميكانيكية. عالميًا، تُعد هذه الطريقة الأكثر شيوعًا لإعادة التدوير، وفي العديد من البلدان هي الطريقة الوحيدة المتبعة. إنها أبسط التقنيات وأكثرها اقتصادية، ولها بصمة كربونية أقل من العمليات الأخرى. ^{[ 82 ]} مع ذلك، يمكن لعدة عوامل أن تُقلل من جودة المنتج النهائي، مما يحد من نطاق تطبيقها. ^{[ 82 ]}

تُصهر المواد البلاستيكية عند درجات حرارة تتراوح بين 150 و320 درجة مئوية (300-610 درجة فهرنهايت) ، وذلك حسب نوع البوليمر. ^[⁷³^] وهذا كافٍ لإحداث تفاعلات كيميائية غير مرغوب فيها تُؤدي إلى تدهور المنتج النهائي. ^[⁸³^] وقد ينتج عن ذلك مركبات متطايرة ذات وزن جزيئي منخفض ، والتي قد تُسبب طعمًا أو رائحة غير مرغوب فيها، بالإضافة إلى تغير اللون. ويمكن للمواد المضافة أن تُسرّع هذا التدهور. فعلى سبيل المثال، تُزيد المواد المضافة القابلة للتحلل الحيوي ، والمُصممة لتحسين قابلية البلاستيك للتحلل الحيوي ، من درجة التحلل الحراري. ^[⁸⁴^]^[⁸⁵^] وبالمثل، قد يكون لمثبطات اللهب آثار غير مرغوب فيها. ^[⁸⁶^] كما تعتمد جودة المنتج بشكل كبير على جودة فرز البلاستيك. فالعديد من البوليمرات غير قابلة للامتزاج مع بعضها البعض عند انصهارها، وتنفصل طوريًا (مثل الزيت والماء) أثناء إعادة المعالجة. وتحتوي المنتجات المصنوعة من هذه الخلطات على حدود فاصلة بين البوليمرات المختلفة ذات تماسك ضعيف عبر هذه الحدود، مما يُؤثر سلبًا على الخواص الميكانيكية. في الحالات الأكثر تطرفاً، قد تتحلل البوليمرات مع بعضها البعض، وخاصة مع البولي فينيل كلوريد (PVC)، حيث يمكن أن ينتج كلوريد الهيدروجين الذي يؤثر بشدة على بوليمرات التكثيف مثل البولي إيثيلين تيريفثالات (PET). ^[⁸⁷^]

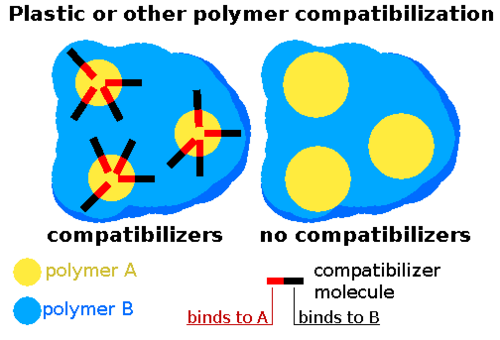

تتوفر حلول تقنية للعديد من هذه المشكلات، وإن كانت مكلفة. يمكن استخدام مثبتات البوليمر المتقدمة لحماية البلاستيك من إجهاد إعادة المعالجة الحرارية. ^{[ 88 ]}^{[ 89 ]} ويمكن إزالة نواتج التحلل المتطايرة باستخدام مجموعة من تقنيات إزالة التطاير . كما يمكن إزالة مثبطات اللهب بالمعالجة الكيميائية، ^{[ 90 ]} بينما يمكن تعطيل الإضافات المعدنية الضارة باستخدام مواد معطلة . وأخيرًا، يمكن تحسين خصائص البلاستيك المختلط باستخدام مواد التوافق. ^{[ 91 ]}^{[ 92 ]} وهي مركبات تُحسّن قابلية امتزاج أنواع البوليمرات المختلفة لإنتاج منتج أكثر تجانسًا ، يتميز بتماسك داخلي أفضل وخصائص ميكانيكية محسّنة. وهي جزيئات صغيرة تحتوي على منطقتين كيميائيتين، كل منهما متوافقة مع نوع معين من البوليمرات. وهذا يسمح لها بالعمل كالمثبتات الجزيئية، حيث تربط البوليمرات ببعضها البعض. ونتيجةً لذلك، تقتصر المواد المساعدة على التوافق عادةً على الأنظمة التي يهيمن عليها نوعان محددان من البلاستيك، ولا تُعدّ فعّالة من حيث التكلفة للخلائط غير المتجانسة. ولا يوجد أي مادة مساعدة على التوافق تُناسب جميع تركيبات البلاستيك. وحتى مع هذه التقنيات، يظلّ إعادة تدوير البلاستيك ليُطابق معايير ملامسة الأغذية تحديًا كبيرًا.

إعادة التدوير في حلقة مغلقة

في نظام إعادة التدوير المغلق ^{[ 93 ]} ، أو إعادة التدوير الأولية، يُعاد تدوير البلاستيك المُستعمل باستمرار إلى منتجات جديدة بنفس الجودة والنوع. على سبيل المثال، إعادة تدوير زجاجات المشروبات. يُمكن اعتبار ذلك مثالًا على الاقتصاد الدائري . تُعدّ إعادة التدوير الميكانيكية المستمرة للبلاستيك دون المساس بجودته أمرًا صعبًا نظرًا لتدهور البوليمر التراكمي ^{[ 94 ]} وخطر تراكم الملوثات. في عام 2013، لم يُعاد تدوير سوى 2% من عبوات البلاستيك في نظام مغلق. ^{[ 95 ]} على الرغم من دراسة إعادة التدوير المغلق للعديد من البوليمرات، ^{[ 94 ]} إلا أن النجاح الصناعي الوحيد حتى الآن هو مع إعادة تدوير زجاجات البولي إيثيلين تيريفثالات (PET) . ^{[ 96 ]} يعود ذلك إلى أن تدهور البوليمر في البولي إيثيلين تيريفثالات غالبًا ما يكون قابلًا للإصلاح. تميل سلاسل بوليمر البولي إيثيلين تيريفثالات إلى الانقسام عند مجموعات الإستر ، ويمكن إعادة ربط مجموعات الكحول والكربوكسيل الناتجة عن ذلك باستخدام عوامل كيميائية تُسمى مُطيلات السلسلة. ^{[ 97 ]} يُعدّ ثنائي أنهيدريد البيروميلليك أحد هذه المركبات.

إعادة التدوير في نظام مفتوح

في إعادة التدوير ذات الحلقة المفتوحة، والمعروفة أيضًا بإعادة التدوير الثانوية أو إعادة التدوير التنازلي ، تنخفض جودة البلاستيك مع كل عملية إعادة تدوير، حتى يصبح في النهاية غير قابل لإعادة التدوير. وهذا النوع هو الأكثر شيوعًا. ^{[ 95 ]} تُعد إعادة تدوير زجاجات البولي إيثيلين تيريفثالات (PET) إلى صوف أو ألياف أخرى مثالًا شائعًا، وهي تمثل غالبية عمليات إعادة تدوير البولي إيثيلين تيريفثالات. ^{[ 98 ]} يُظهر تقييم دورة الحياة أن لها فائدة بيئية. ^{[ 99 ]}^{[ 3 ]}^{[ 98 ]} يمكن لإعادة التدوير أن تُقلل الطلب على البلاستيك الجديد. ^{[ 100 ]} ومع ذلك، إذا استُخدمت لإعادة التدوير في إنتاج سلع لم تكن لتُصنع لولاها، فإنها لا تُقلل الإنتاج، وبالتالي لا تُحقق فائدة تُذكر للبيئة.

يمكن تعويض انخفاض جودة البوليمر بمزج مواد معاد تدويرها مع مواد جديدة. ويمكن استخدام البلاستيك المُحسّن كبديل للمواد الخام، إذ يُمكن إنتاجه بمؤشر تدفق الذوبان المناسب لتحقيق نتائج جيدة. ^{[ 101 ]} يُمكن إعادة تدوير البلاستيك المختلط منخفض الجودة في نظام إعادة تدوير مفتوح، على الرغم من محدودية الطلب على هذه المنتجات. وعند مزجها أثناء إعادة المعالجة، تكون النتيجة عادةً لونًا بنيًا داكنًا غير مرغوب فيه. وتُستخدم هذه الخلطات في صناعة الأثاث الخارجي أو الأخشاب البلاستيكية . ولأن المادة ضعيفة، ولكنها منخفضة التكلفة، تُنتج على شكل ألواح سميكة لزيادة متانتها.

المواد المتصلبة بالحرارة

على الرغم من أن البوليمرات المتصلبة حرارياً لا تنصهر، فقد طُوّرت تقنيات لإعادة تدويرها ميكانيكياً. تتضمن هذه العملية عادةً تفتيت المادة إلى جزيئات صغيرة (فتات)، والتي يمكن بعد ذلك خلطها بمادة رابطة لتشكيل مادة مركبة. على سبيل المثال، يمكن إعادة تدوير البولي يوريثان على شكل رغوة فتات مُعاد تشكيلها. ^{[ 102 ]}^{[ 103 ]}

إعادة تدوير المواد الخام

في إعادة تدوير المواد الأولية، والتي تُسمى أيضًا إعادة التدوير الكيميائي أو إعادة التدوير الثلاثي، تُختزل البوليمرات إلى وحداتها البنائية الكيميائية ( المونومرات )، والتي يمكن بعد ذلك بلمرتها مرة أخرى لإنتاج بلاستيك جديد. ^{[ 104 ]}^{[ 105 ]}^{[ 106 ]} نظريًا، يتيح ذلك إعادة تدوير شبه لانهائية؛ حيث تُزال الشوائب والمضافات والأصباغ والعيوب الكيميائية تمامًا مع كل دورة. ^{[ 107 ]}^{[ 108 ]} عمليًا، تُعد إعادة التدوير الكيميائي أقل شيوعًا بكثير من إعادة التدوير الميكانيكي. ويُعزى محدودية تطبيقها إلى عدم وجود تقنيات حتى الآن قادرة على إزالة بلمرة جميع البوليمرات بشكل موثوق على نطاق صناعي، فضلًا عن ارتفاع تكاليف المعدات والتشغيل. في عام 2018، سجلت اليابان أحد أعلى معدلات إعادة التدوير في العالم بنسبة 4% تقريبًا، مقارنةً بنسبة 23% لإعادة التدوير الميكانيكي، ^{[ 109 ]} وفي الفترة نفسها، سجلت ألمانيا، وهي دولة رائدة أخرى في مجال إعادة التدوير، معدل إعادة تدوير للمواد الأولية بنسبة 0.2%. ^{[ 110 ]} قد تكون عمليات إزالة البلمرة وتنقية البلاستيك وإعادة بلمرته كثيفة الاستهلاك للطاقة، مما يؤدي إلى أن تكون البصمة الكربونية لإعادة تدوير المواد الخام أعلى عادةً من تلك الخاصة بإعادة التدوير الميكانيكية. ^{[ 82 ]} تُزال بلمرة البولي إيثيلين تيريفثالات (PET) والبولي يوريثان (PU) والبوليسترين (PS) تجاريًا بدرجات متفاوتة، ^{[ 107 ]} لكن إعادة تدوير البولي أوليفينات، التي تُشكل ما يقرب من نصف جميع أنواع البلاستيك، محدودة للغاية. ^{[ 108 ]}

إزالة البلمرة الحرارية

تخضع بعض البوليمرات، مثل البولي تترافلوروإيثيلين ( PTFE ) والبوليسترين والنايلون 6 وبولي ميثيل ميثاكريلات (PMMA)، لعملية إزالة البلمرة الحرارية عند تسخينها إلى درجات حرارة عالية كافية. ^{[ 111 ]} وتتأثر هذه التفاعلات بالشوائب، وتتطلب نفايات نظيفة ومفرزة جيدًا لإنتاج منتج ذي جودة عالية. ومع ذلك، لا تكون جميع تفاعلات إزالة البلمرة فعالة تمامًا، وغالبًا ما تُلاحظ بعض عمليات التحلل الحراري التنافسي ؛ لذا، تتطلب المونومرات تنقية قبل إعادة استخدامها. وقد تم تسويق إعادة تدوير البوليسترين كمادة خام، ^{[ 108 ]} لكن القدرة العالمية لا تزال محدودة نسبيًا.

إزالة البلمرة الكيميائية

يمكن إزالة بلمرة البوليمرات المكثفة التي تحتوي على مجموعات قابلة للكسر، مثل الإسترات والأميدات ، بشكل كامل عن طريق التحلل المائي أو التحلل بالمذيبات . قد تكون هذه العملية كيميائية بحتة، ولكن يمكن أيضًا تحفيزها بواسطة إنزيمات مثل إنزيم PETase . ^{[ 112 ]}^{[ 113 ]} تتميز هذه التقنيات بانخفاض تكاليف الطاقة مقارنةً بإزالة البلمرة الحرارية، ولكنها غير متاحة لجميع البوليمرات. يُعد بولي إيثيلين تيريفثالات البوليمر الأكثر دراسةً، ^{[ 114 ]} وقد وصل إلى الإنتاج التجاري. ^{[ 107 ]}

استعادة الطاقة

استعادة الطاقة، والتي تُسمى أيضًا إعادة تدوير الطاقة أو إعادة التدوير الرباعي، تتضمن حرق النفايات البلاستيكية بدلًا من الوقود الأحفوري لإنتاج الطاقة. ^{[ 115 ]}^{[ 4 ]} وهي مُدرجة في بيانات إعادة التدوير التي تُبلغ عنها العديد من الدول، ^{[ 116 ]}^{[ 117 ]} على الرغم من أنها لا تُعتبر إعادة تدوير من قِبل الاتحاد الأوروبي. ^{[ 118 ]} وهي تختلف عن الحرق دون استعادة الطاقة، والذي كان أكثر شيوعًا تاريخيًا، ولكنه لا يُقلل من إنتاج البلاستيك أو استخدام الوقود الأحفوري.

غالبًا ما يُلجأ إلى استعادة الطاقة كحل أخير لإدارة النفايات، بعد أن كان دفنها هو الخيار الوحيد. في المناطق الحضرية، قد يكون نقص المواقع المناسبة لإنشاء مدافن جديدة دافعًا لذلك ^{[ 119 ]} ، ولكنه مدفوع أيضًا باللوائح التنظيمية، مثل توجيهات الاتحاد الأوروبي بشأن مدافن النفايات أو سياسات تحويل النفايات الأخرى . بالمقارنة مع خيارات إعادة التدوير الأخرى، تكمن جاذبيتها في الجانب الاقتصادي. فإذا استُخدمت التقنيات الصحيحة، فلا حاجة لفصل البلاستيك، أو فصله عن النفايات الصلبة البلدية الأخرى (القمامة)، مما يقلل التكاليف. وبالمقارنة مع سوق المواد القابلة لإعادة التدوير المتقلبة أحيانًا، فإن الطلب على الكهرباء عالمي ومفهوم بشكل أفضل، مما يقلل المخاطر المالية المتصورة . كوسيلة لإدارة النفايات، تُعد هذه الطريقة فعالة للغاية، إذ تُقلل حجم النفايات بنحو 90%، حيث تُرسل المخلفات إلى مدافن النفايات أو تُستخدم في صناعة الطوب الخرساني . على الرغم من ارتفاع انبعاثات _ثاني أكسيد الكربون الناتجة عنها ، إلا أنه من الصعب مقارنة جدواها البيئية الشاملة بتقنيات إعادة التدوير الأخرى. ^{[ 3 ]} على سبيل المثال، في حين أن إعادة التدوير تقلل بشكل كبير من انبعاثات غازات الاحتباس الحراري مقارنة بالحرق، إلا أنها طريقة مكلفة لتحقيق هذه التخفيضات مقارنة بالاستثمار في الطاقة المتجددة . ^{[ 120 ]}

يمكن حرق النفايات البلاستيكية كوقود مشتق من النفايات (RDF)، أو تحويلها كيميائيًا إلى وقود اصطناعي أولًا. في كلتا الحالتين، يجب استبعاد مادة PVC أو تعويضها بتركيب تقنيات إزالة الكلور، لأنها تُنتج كميات كبيرة من كلوريد الهيدروجين (HCl) عند حرقها. وهذا بدوره قد يُسبب تآكل المعدات وكلورةً غير مرغوب فيها في منتجات الوقود. ^{[ 121 ]} لطالما ارتبط الحرق بانبعاث الديوكسينات الضارة ومركبات شبيهة بالديوكسين ، إلا أنه يمكن الحد من هذه المخاطر باستخدام محارق متطورة وأنظمة للتحكم في الانبعاثات. ولا يزال الحرق مع استعادة الطاقة هو الطريقة الأكثر شيوعًا، بينما تواجه تقنيات تحويل النفايات إلى وقود الأكثر تطورًا، مثل التحلل الحراري، عقبات تقنية وتكاليف باهظة. ^{[ 119 ]}^{[ 122 ]}

تحويل النفايات إلى وقود

يمكن تحويل النفايات البلاستيكية المختلطة إلى وقود اصطناعي عن طريق إزالة البلمرة. يتميز هذا الوقود بقيمة حرارية أعلى من البلاستيك الأصلي، ويمكن حرقه بكفاءة أكبر، مع أنه يبقى أقل كفاءة من الوقود الأحفوري. ^{[ 123 ]} وقد دُرست تقنيات تحويل متنوعة، من بينها التحلل الحراري الذي يُعد الأكثر شيوعًا. ^{[ 124 ]}^{[ 125 ]} يمكن أن يتم التحويل كجزء من عملية الحرق في دورة الاحتراق بين الغازات ، ولكن غالبًا ما يكون الهدف هو جمع الوقود لبيعه. يمكن أن ينتج عن التحلل الحراري للبلاستيك المختلط مزيج واسع من المنتجات الكيميائية (بين 1 و15 ذرة كربون) بما في ذلك الغازات والسوائل العطرية . ^{[ 126 ]}^{[ 127 ]}^{[ 128 ]} يمكن للمحفزات أن تُنتج منتجًا أكثر تحديدًا بقيمة أعلى. ^{[ 129 ]}^{[ 130 ]}^{[ 131 ]} يمكن استخدام المنتجات السائلة كوقود ديزل اصطناعي ، ^{[ 132 ]} ويتم إنتاجها تجاريًا في العديد من البلدان. ^{[ 133 ]} يُظهر تحليل دورة الحياة أن تحويل البلاستيك إلى وقود يمكن أن يحل محل الوقود الأحفوري ويقلل من صافي انبعاثات غازات الاحتباس الحراري (انخفاض بنسبة 15% تقريبًا). ^{[ 134 ]}

بالمقارنة مع الممارسة الشائعة للحرق، واجهت تقنيات تحويل البلاستيك إلى وقود صعوبة في أن تصبح مجدية اقتصادياً. ^{[ 124 ]}^{[ 135 ]}

استخدامات أخرى

بديل كوكاكولا

يمكن استخدام أنواع عديدة من البلاستيك كمصدر للكربون (بدلاً من فحم الكوك ) في إعادة تدوير خردة الصلب ، ^{[ 136 ]} حيث تتم معالجة ما يقرب من 200,000 طن من النفايات البلاستيكية كل عام في اليابان. ^{[ 137 ]}

البناء والخرسانة

يتزايد استخدام البلاستيك المُعاد تدويره في المواد الهندسية. ^{[ 138 ]} يمكن استخدام البلاستيك المطحون كمادة بناء أو حشو في بعض التطبيقات. ^{[ 139 ]}^{[ 140 ]} على الرغم من عدم ملاءمته عمومًا للخرسانة الإنشائية، إلا أن إضافته إلى الخرسانة الإسفلتية (لتكوين إسفلت مطاطي )، والطبقة الأساسية ، والعزل المُعاد تدويره قد يكون مفيدًا. ^{[ 141 ]} ومن الأمثلة على ذلك بناء الطرق البلاستيكية . قد تُصنع هذه الطرق بالكامل من البلاستيك أو قد تحتوي على كميات كبيرة منه. هذه الممارسة شائعة في الهند، التي أنشأت بحلول عام 2021 حوالي 700 كيلومتر (435 ميلًا) من الطرق السريعة. ^{[ 142 ]} قد يؤدي ذلك إلى تسرب إضافات البلاستيك إلى البيئة. ^{[ 143 ]} لا تزال الأبحاث جارية لاستخدام البلاستيك بأشكال مختلفة في المواد الأسمنتية مثل الخرسانة. يجري حاليًا دراسة تكثيف المواد البلاستيكية مثل البولي إيثيلين تيريفثالات (PET) والأكياس البلاستيكية، ثم استخدامها كبديل جزئي للركام، بالإضافة إلى تفكيك البولي إيثيلين تيريفثالات (PET) لاستخدامه كمادة رابطة بوليمرية لتحسين الخرسانة. ^{[ 144 ]}^{[ 145 ]}^{[ 146 ]}

نقد

أظهرت أبحاث إعادة تدوير البلاستيك أن معظم أنواع البلاستيك لا يمكن إعادة تدويرها اقتصاديًا في الوقت الحالي. ^{[ 18 ]}^{[ 147 ]}^{[ 19 ]}^{[ 148 ]} وقد نتج عن ذلك حالات لم يُعاد فيها تدوير النفايات البلاستيكية التي وُضعت في حاويات إعادة التدوير، بل عوملت كنفايات عامة. ^{[ 149 ]} تعتمد رموز تعريف الراتنج على رمز إعادة التدوير ، ولكنها وُجهت إليها انتقادات، لأنها توحي بأن العناصر المميزة قابلة لإعادة التدوير دائمًا، وهو ما قد لا يكون صحيحًا. ^{[ 150 ]}

انظر أيضاً

مصادر

تتضمن هذه المقالة نصًا من عمل محتوى مجاني . مرخص بموجب رخصة المشاع الإبداعي CC BY-SA 3.0 IGO ( بيان الترخيص/الإذن ). النص مأخوذ من "الغرق في البلاستيك - النفايات البحرية والنفايات البلاستيكية - رسومات بيانية حيوية" ، برنامج الأمم المتحدة للبيئة.

مراجع

١ ٢ السالم، إس إم؛ ليتيري، ب؛ باينز، ج. (أكتوبر ٢٠٠٩). "طرق إعادة تدوير واستعادة النفايات البلاستيكية الصلبة: مراجعة". إدارة النفايات . ٢٩ (١٠): ٢٦٢٥-٢٦٤٣ . Bibcode : 2009WaMan..29.2625A . doi : 10.1016/j.wasman.2009.06.004 . PMID 19577459 .
↑ إغناتييف، إي. أ.؛ ثيلمانز، و.؛ بيك، ب. فاندر (2014). "إعادة تدوير البوليمرات: مراجعة". ChemSusChem . 7 (6): 1579–1593 . Bibcode : 2014ChSCh...7.1579I . doi : 10.1002/cssc.201300898 . PMID 24811748 .
1 2 3 لازاريفيتش، ديفيد؛ أوستين، إيمانويل؛ بوكليه، نيكولاس؛ براندت، نيلز (ديسمبر 2010). "إدارة النفايات البلاستيكية في سياق مجتمع إعادة التدوير الأوروبي: مقارنة النتائج ومواطن عدم اليقين من منظور دورة الحياة". الموارد، الحفظ وإعادة التدوير . 55 (2): 246-259 . Bibcode : 2010RCR....55..246L . doi : 10.1016/j.resconrec.2010.09.014 .
1 2 هوبويل، جيفرسون؛ دفوراك، روبرت؛ كوسير، إدوارد (27 يوليو 2009). "إعادة تدوير البلاستيك: التحديات والفرص" . المعاملات الفلسفية للجمعية الملكية ب: العلوم البيولوجية . 364 (1526): 2115-2126 . doi : 10.1098/rstb.2008.0311 . PMC 2873020. PMID 19528059 .
↑ لانج، جان بول (12 نوفمبر 2021). "إدارة النفايات البلاستيكية - الفرز، وإعادة التدوير، والتخلص، وإعادة تصميم المنتجات" . مجلة ACS للكيمياء والهندسة المستدامة . 9 (47): 15722-15738 . Bibcode : 2021ASCE....915722L . doi : 10.1021/acssuschemeng.1c05013 .
↑ رودولف، ناتالي س.؛ كيسيل، رافائيل؛ أومانات، تشوانتشوم (2021). فهم إعادة تدوير البلاستيك: الجوانب الاقتصادية والبيئية والتقنية لمعالجة النفايات البلاستيكية (الطبعة الثانية ). ميونيخ: هانسر. doi : 10.1016/C2020-0-01631-2 (غير نشط في 1 يوليو 2025). ISBN 978-1-56990-846-4.{{cite book}}: صيانة CS1: رقم التعريف الرقمي غير نشط اعتبارًا من يوليو 2025 ( رابط )
1 2 3 4 5 6 7 8 غيير، رولاند؛ جامبيك، جينا ر .؛ لو، كارا لافندر (يوليو 2017). "إنتاج واستخدام ومصير جميع أنواع البلاستيك التي صُنعت على الإطلاق" . ساينس أدفانسز . 3 (7) e1700782. Bibcode : 2017SciA....3E0782G . doi : 10.1126/sciadv.1700782 . PMC 5517107. PMID 28776036 .
↑ أندرادي، أنتوني ل. (فبراير 1994). "تقييم التحلل البيولوجي البيئي للبوليمرات الاصطناعية". مجلة علوم الجزيئات الكبيرة، الجزء ج: مراجعات البوليمرات . 34 (1): 25-76 . Bibcode : 1994JMSC...34...25A . doi : 10.1080/15321799408009632 .
↑ أحمد، تيمور؛ شهيد، محمد؛ عظيم، فاروق؛ رسول، إعجاز؛ شاه، أسد علي؛ نعمان، محمد؛ حميد، أمير؛ منظور، ناتاشا؛ منظور، عرفان؛ محمد، شير (مارس 2018). "التحلل البيولوجي للبلاستيك: الوضع الراهن والآفاق المستقبلية للسلامة البيئية". مجلة علوم البيئة وبحوث التلوث . 25 (8): 7287-7298 . Bibcode : 2018ESPR...25.7287A . doi : 10.1007/s11356-018-1234-9 . PMID: 29332271. S2CID : 3962436 .
↑ جامبيك، جينا ؛ وآخرون . (13 فبراير 2015). "مدخلات النفايات البلاستيكية من اليابسة إلى المحيط". مجلة ساينس . 347 (6223): 768-771 . Bibcode : 2015Sci...347..768J . doi : 10.1126 /science.1260352 . PMID 25678662. S2CID 206562155 .
1 2 3 بلاغ من المفوضية إلى البرلمان الأوروبي والمجلس واللجنة الاقتصادية والاجتماعية الأوروبية ولجنة الأقاليم - استراتيجية أوروبية للبلاستيك في الاقتصاد الدائري، COM(2018) 28 نهائي، 6 يناير 2018
↑ بول، أندرو (8 مايو 2023). "محطات إعادة التدوير تُطلق كميات هائلة من الجزيئات البلاستيكية الدقيقة" . مجلة العلوم الشعبية . تم الاطلاع عليه بتاريخ 8 مايو 2023 .
↑ براون، إيرينا؛ ماكدونالد، آنا؛ ألين، ستيف؛ ألين، ديوني (1 مايو 2023). "إمكانية إطلاق منشأة لإعادة تدوير البلاستيك لتلوث بالجسيمات البلاستيكية الدقيقة وفعالية معالجة الترشيح المحتملة" . مجلة التقدم في المواد الخطرة . 10 100309. Bibcode : 2023JHzMA..1000309B . doi : 10.1016/j.hazadv.2023.100309 . ISSN 2772-4166 . S2CID 258457895 .
^ تشانغ، فان؛ تشاو، يوتينج؛ وانغ، داندان؛ يان، مينجكين؛ تشانغ، جينغ. تشانغ، بينجيان؛ دينغ، تونغوي؛ تشن، لي. تشين تشاو (1 فبراير 2021). "التقنيات الحالية لمعالجة النفايات البلاستيكية: مراجعة" . مجلة الإنتاج الأنظف . 282 124523. بيب كود : 2021JCPro.28224523Z . دوى : 10.1016/j.jclepro.2020.124523 . ISSN 0959-6526 .
1 2 3 هوفمان، جورج ل.؛ كيلر، دانيال ج. (1973). "قضية البلاستيك". البوليمرات والمشاكل البيئية . ص 155-167 . doi : 10.1007/978-1-4684-0871-3_10 . ISBN 978-1-4684-0873-7.
↑ "خرافة القمامة: الخط الواصل" . NPR.org . تم الاطلاع عليه بتاريخ 15 يونيو 2021 .
↑ جايجر، أندرو بوردمان (8 أبريل 2017). "صياغة الهيمنة: كيف أصبحت إعادة التدوير استجابة شائعة ولكنها غير كافية لتراكم النفايات". المشكلات الاجتماعية . 65 (3): 395-415 . doi : 10.1093/socpro/spx001 . ISSN 0037-7791 .
1 2 3 الإذاعة الوطنية العامة، 12 سبتمبر 2020 "كيف ضللت شركات النفط الكبرى الجمهور وجعلته يعتقد أن البلاستيك سيعاد تدويره"
1 2 3 PBS، فرونت لاين، 31 مارس 2020، "خبراء صناعة البلاستيك يكشفون الحقيقة حول إعادة التدوير"
↑ إلمور، بارتو ج. (2012). "صناعة المشروبات الأمريكية وتطوير برامج إعادة التدوير من المنازل، 1950-2000". مجلة تاريخ الأعمال . 86 (3): 477-501 . doi : 10.1017/S0007680512000785 . JSTOR 41720628 .
↑ بول، د. ر.؛ فينسون، س. إ.؛ لوك، س. إ. (مايو 1972). "إمكانية إعادة استخدام البلاستيك المستخلص من النفايات الصلبة". هندسة وعلوم البوليمرات . 12 (3): 157-166 . Bibcode : 1972PESci..12..157P . doi : 10.1002/pen.760120302 .
↑ سبيربر، آر جيه؛ روزن، إس إل (يناير 1974). "إعادة استخدام نفايات البوليمر". تكنولوجيا وهندسة البوليمرات والبلاستيك . 3 (2): 215-239 . doi : 10.1080/03602557408545028 .
↑ سكوت، جيرالد (يونيو 1976). "بعض المشاكل الكيميائية في إعادة تدوير البلاستيك". استعادة الموارد وحفظها . 1 (4): 381-395 . doi : 10.1016/0304-3967(76)90027-5 .
↑ بوكينز، أ.ج. (يناير 1977). "بعض الملاحظات حول إعادة تدوير البلاستيك والمطاط". الحفظ وإعادة التدوير . 1 ( 3-4 ): 247-271 . doi : 10.1016/0361-3658(77)90014-5 .
↑ ليدنر، ج. (يناير 1978). "استعادة القيمة من نفايات البلاستيك بعد الاستهلاك". تكنولوجيا وهندسة البوليمرات والبلاستيك . 10 (2): 199-215 . doi : 10.1080/03602557809409228 .
↑ بولر، روبرت سي. (30 ديسمبر 1979). "إعادة تدوير النفايات البلاستيكية والمطاطية: استعادة المواد والطاقة". مجلة التكنولوجيا الكيميائية والتكنولوجيا الحيوية . 30 (1): 152-160 . doi : 10.1002/jctb.503300120 .
↑ فيكتورين، ك؛ ستالبرغ، م؛ أهلبورغ، يو (يونيو 1988). "انبعاث المواد المسببة للطفرات من محطات حرق النفايات". إدارة النفايات والبحوث . 6 (2): 149-161 . Bibcode : 1988WMR.....6..149V . doi : 10.1016/0734-242X(88)90059-6 .
↑ ليسيمر، رونالد (مايو 1992). "نظرة عامة على مشكلة النفايات البلاستيكية في الولايات المتحدة". ماكروموليكولار كيمي. ندوات الجزيئات الكبيرة . 57 (1): 1-13 . doi : 10.1002/masy.19920570103 .
1 2 بروكس، إيمي ل .؛ وانغ، شونلي؛ جامبيك، جينا ر. (يونيو 2018). "حظر الاستيراد الصيني وتأثيره على تجارة النفايات البلاستيكية العالمية" . ساينس أدفانسز . 4 (6) eaat0131. Bibcode : 2018SciA....4..131B . doi : 10.1126/sciadv.aat0131 . PMC 6010324. PMID 29938223 .
↑ "مُهملة: كيف لا تزال المملكة المتحدة تُلقي بالنفايات البلاستيكية على بقية العالم" . غرينبيس المملكة المتحدة . 16 مايو 2021. تم الاطلاع عليه بتاريخ 20 مايو 2021 .
↑ بيشوب، جورج؛ ستايلز، ديفيد؛ لينز، بيت ن.ل. (سبتمبر 2020). "إعادة تدوير البلاستيك الأوروبي مسارٌ لمخلفات البلاستيك في المحيط" . البيئة الدولية . 142 105893. Bibcode : 2020EnInt.14205893B . doi : 10.1016/j.envint.2020.105893 . hdl : 10344/9217 . PMID 32603969 .
١ ٢ ٣ ٤ البيئة، الأمم المتحدة (٢١ أكتوبر ٢٠٢١). "الغرق في البلاستيك - النفايات البحرية والنفايات البلاستيكية: رسومات بيانية حيوية" . برنامج الأمم المتحدة للبيئة . تم الاطلاع عليه بتاريخ ٢٣ مارس ٢٠٢٢ .
↑ وانغ، تشاو؛ تشاو، لونغفنغ؛ ليم، مينغ كيه؛ تشين، وي-كيانغ؛ ساذرلاند، جون دبليو. (فبراير 2020). "هيكل شبكة تجارة النفايات البلاستيكية العالمية وتأثير حظر الاستيراد الصيني" . الموارد، الحفظ وإعادة التدوير . 153 104591. Bibcode : 2020RCR...15304591W . doi : 10.1016/j.resconrec.2019.104591 . S2CID 214271589 .
↑ "التراكم: كيف أدى حظر الصين لاستيراد النفايات إلى توقف إعادة التدوير العالمية" . ييل E360 . تم الاطلاع عليه بتاريخ 12 أكتوبر 2020 .
^ ليل فيلهو، والتر. ساري، أولا؛ فيدوروك، ماريا؛ إيتال، أرفو؛ مورا، هاري؛ كلوجا، ماريا؛ فورونوفا، فيكتوريا (مارس 2019). "نظرة عامة على المشاكل التي تطرحها المنتجات البلاستيكية ودور مسؤولية المنتج الموسعة في أوروبا" (PDF) . مجلة الإنتاج الأنظف . 214 : 550– 558. بيب كود : 2019JCPro.214..550L . دوى : 10.1016/j.jclepro.2018.12.256 . S2CID 158295219 .
↑ "ما هي نسبة البلاستيك المعاد تدويره عالميًا؟" . كلية برين للعلوم البيئية والإدارة، جامعة كاليفورنيا في سانتا باربرا . ١٨ ديسمبر ٢٠١٨. تاريخ الاطلاع: ٢٢ يناير ٢٠٢٤ .
↑ نيكيما، جوزيان؛ أسيدو، زيبورا (أبريل 2022). "مراجعة لتكلفة وفعالية حلول معالجة التلوث البلاستيكي" . مجلة علوم البيئة وبحوث التلوث . 29 (17): 24547-24573 . Bibcode : 2022ESPR...2924547N . doi : 10.1007/s11356-021-18038-5 . ISSN 0944-1344 . PMC 8783770. PMID 35066854 .
↑ لاو، ويني واي؛ شيران، يوناثان؛ بيلي، ريتشارد إم.؛ كوك، إد؛ ستوشتي، مارتن آر.؛ كوسكيلا، جوليا؛ فيليس، كوستا إيه.؛ غودفري، ليندا؛ بوشيه، جوليان؛ مورفي، مارغريت بي.؛ طومسون، ريتشارد سي.؛ جانكوفسكا، إميليا؛ كاستيلو، أرتورو؛ بيلديتش، توبي دي.؛ ديكسون، بن؛ كورسلمان، لورا؛ كوسير، إدوارد؛ فافوينو، إنزو؛ غوتبرليت، جوتا؛ بولش، سارة؛ أتريا، ميرا إي.؛ فيشر، ديفيد؛ هي، كيفن ك.؛ بيتي، ميلان إم.؛ سوميلا، يو. رشيد؛ نيل، إميلي؛ بيرنهوفن، مارك في.؛ لورانس، كيث؛ بالاردي، جيمس إي. (18 سبتمبر 2020). "تقييم السيناريوهات نحو صفر تلوث بلاستيكي" . مجلة ساينس . 369 (6510): 1455– 1461. Bibcode : 2020Sci...369.1455L . doi : 10.1126/science.aba9475 . hdl : 10026.1/ 16767 . PMID 32703909. S2CID 221767531 .
↑ "لماذا إعادة تدوير البلاستيك أمرٌ مُربكٌ للغاية؟" . بي بي سي نيوز . ١٨ ديسمبر ٢٠١٨. تم الاطلاع عليه بتاريخ ٦ أغسطس ٢٠٢١ .
↑ "الارتقاء بإدارة المواد المستدامة: جداول ورسوم بيانية لعام 2018" (ملف PDF) . وكالة حماية البيئة الأمريكية . تم الاطلاع عليه بتاريخ 9 نوفمبر 2021 .
↑ "دليل تصميم APR® من جمعية مُعاد تدوير البلاستيك" . جمعية مُعاد تدوير البلاستيك . تم الاطلاع عليه بتاريخ 24 فبراير 2023 .
١ ٢ البيئة، الأمم المتحدة (٢١ أكتوبر ٢٠٢١). "الغرق في البلاستيك - النفايات البحرية والنفايات البلاستيكية: رسومات بيانية حيوية" . برنامج الأمم المتحدة للبيئة . تم الاطلاع عليه في ٢١ مارس ٢٠٢٢ .
↑ شين، لي؛ ووريل، إرنست (2014)، "إعادة تدوير البلاستيك" ، دليل إعادة التدوير ، إلسيفير، ص 179-190 ، doi : 10.1016/b978-0-12-396459-5.00013-1 ، ISBN 978-0-12-396459-5تم الاطلاع عليه بتاريخ 13 نوفمبر 2022
1 2 ريتشي، هانا ؛ روزر، ماكس (1 سبتمبر 2018). "التلوث البلاستيكي" . عالمنا في بيانات . تم الاسترجاع في 22 سبتمبر 2021 .
↑ وكالة حماية البيئة الأمريكية، مكتب إدارة المواد الكيميائية (12 سبتمبر 2017). "البلاستيك: بيانات خاصة بالمواد" . www.epa.gov . تاريخ الاطلاع: 22 سبتمبر 2021 .
1 2 3 4 5 "حقائق عن البلاستيك 2011" . www.plasticseurope.org . 2 يونيو 2023.
↑ "مقدمة في إعادة تدوير البلاستيك" (ملف PDF) . معهد إدارة النفايات البلاستيكية . تم الاطلاع عليه بتاريخ 22 سبتمبر 2021 .
↑ "النفايات في روسيا: هل هي مجرد قمامة لموارد ثمينة؟" . www.ifc.org .
1 2 "الممارسة القياسية لترميز المنتجات البلاستيكية المصنعة لتحديد نوع الراتنج" . الممارسة القياسية لترميز المنتجات البلاستيكية المصنعة لتحديد نوع الراتنج . الجمعية الأمريكية لاختبار المواد (ASTM International) . تم الاطلاع عليه بتاريخ 21 يناير 2016 .
↑ "19". كيمياء هولت ( طبعة فلوريدا). هولت، راينهارت، ووينستون . 2006. ص 702. ISBN 978-0-03-039114-9لقد سنّت أكثر من نصف الولايات في الولايات المتحدة قوانين تلزم بوضع ملصقات على المنتجات البلاستيكية برموز رقمية تحدد نوع البلاستيك المستخدم فيها.
↑ الجريدة الرسمية للمفوضية الأوروبية؛ قرار المفوضية (97/129/EC) بإنشاء نظام تعريف لمواد التعبئة والتغليف وفقًا لتوجيه البرلمان الأوروبي والمجلس 94/62/EC
1 2 سكوت، كريس. "معلومات وخصائص بولي (إيثيلين تيريفثالات)" . PolymerProcessing.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .
1 2 3 4 5 6 "معامل المرونة أو معامل يونغ - ومعامل الشد للمواد الشائعة" . EngineeringToolbox.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .
↑ "شركة داينا لاب" . DynaLabCorp.com . مؤرشف من الأصل بتاريخ 22 نوفمبر 2010. تم الاطلاع عليه بتاريخ 13 يوليو 2017 .
1 2 3 "سيجما ألدريتش" (ملف PDF) . سيجما ألدريتش . مؤرشف من الأصل (ملف PDF) بتاريخ 15 مارس 2012. تم الاطلاع عليه بتاريخ 2 سبتمبر 2024 .
1 2 سكوت، كريس. "معلومات وخصائص بولي (كلوريد الفينيل)" . PolymerProcessing.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .
1 2 موسوعة البلاستيك الحديثة 1999، ص B158 إلى B216. (معامل الشد)
↑ "شركة داينا لاب" . DynaLabCorp.com . مؤرشف من الأصل بتاريخ 21 سبتمبر 2011. تم الاطلاع عليه بتاريخ 13 يوليو 2017 .
↑ "جامعة ووفورد" . LaSalle.edu . مؤرشف من الأصل في 11 يناير 2010. تم الاطلاع عليه في 13 يوليو 2017 .
1 2 سكوت، كريس. "معلومات وخصائص البولي بروبيلين" . PolymerProcessing.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .
↑ "ما هو البولي كربونات (PC)؟ "
↑ سكوت، كريس. "معلومات وخصائص البولي كربونات" . PolymerProcessing.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .
↑ "معلومات وخصائص البولي كربونات" . PolymerProcessing.com. 15 أبريل 2001. تم الاطلاع عليه بتاريخ 27 أكتوبر 2012 .
1 2 غيير، رولاند (2020). النفايات البلاستيكية وإعادة التدوير: الأثر البيئي، والقضايا المجتمعية، والوقاية، والحلول . أمستردام: أكاديميك برس. ص 22. ISBN 978-0-12-817880-5.
↑ معظم أنواع البولي يوريثان هي مواد متصلبة حرارياً، ولكن يتم إنتاج بعض المواد البلاستيكية الحرارية أيضاً، على سبيل المثال سباندكس
↑ يشير اختصار PP&A إلى بوليمرات البوليستر والبولي أميد والأكريلات؛ وتُستخدم جميعها في صناعة الألياف الاصطناعية . يجب الحذر من الخلط بينها وبين بولي فثالاميد (PPA).
↑ هالاداكيس، جون ن.؛ فيليس، كوستا أ.؛ ويبر، رولاند؛ ياكوفيدو، إيليني؛ بورنيل، فيل (فبراير 2018). "نظرة عامة على الإضافات الكيميائية الموجودة في البلاستيك: الهجرة، والانطلاق، والمصير، والأثر البيئي أثناء استخدامها والتخلص منها وإعادة تدويرها" . مجلة المواد الخطرة . 344 : 179-199 . Bibcode : 2018JHzM..344..179H . doi : 10.1016/j.jhazmat.2017.10.014 . PMID 29035713 .
1 2 3 4 سيمبان، سيبريان؛ ماول، أنيا؛ وينزل، هنريك؛ بريتز، توماس (يناير 2016). "التقييم التقني والاقتصادي للفرز المركزي في مرافق استعادة المواد - حالة نفايات التغليف خفيفة الوزن". مجلة الإنتاج الأنظف . 112 : 4387-4397 . Bibcode : 2016JCPro.112.4387C . doi : 10.1016/j.jclepro.2015.09.011 .
↑ فاراكا، جورجيا؛ أستروب، توماس (يوليو 2019). "النفايات البلاستيكية من مراكز إعادة التدوير: توصيف وتقييم قابلية إعادة تدوير البلاستيك". إدارة النفايات . 95 : 388-398 . Bibcode : 2019WaMan..95..388F . doi : 10.1016/j.wasman.2019.06.038 . PMID 31351625. S2CID 198331405 .
↑ أنتونوبولوس، يوانيس؛ فاراكا، جورجيا؛ تونيني، دافيد (مايو 2021). "إعادة تدوير نفايات التغليف البلاستيكية بعد الاستهلاك في الاتحاد الأوروبي: معدلات الاسترداد، وتدفقات المواد، والعوائق" . إدارة النفايات . 126 : 694-705 . Bibcode : 2021WaMan.126..694A . doi : 10.1016/j.wasman.2021.04.002 . PMC 8162419. PMID 33887695 .
^ بولسن، أوتو م. بريم، نيلز O .؛ إبيهوج، نيلز؛ هانسن، Åse ماري. إيفينز، أولا أنا؛ فان ليليفيلد، دوكو؛ مالمروس، لكل؛ ماتياسين، ليو؛ نيلسن، بيرجيت ه.؛ نيلسن، إيفا مولر؛ شيبي، بنتي؛ سكوف، تورستن؛ ستينباك، إيفا الأول؛ ويلكنز، كين سي. (مايو 1995). “فرز وإعادة تدوير النفايات المنزلية. مراجعة مشاكل الصحة المهنية وأسبابها المحتملة”. علم البيئة الشاملة . 168 (1): 33– 56. بيب كود : 1995ScTEn.168...33P . دوى : 10.1016/0048-9697(95)04521-2 . بميد 7610383 .
↑ دريدجر، ألكسندر جي جي؛ دور، هانز إتش؛ ميتشل، كريستين؛ فان كابيلين، فيليب (2015). "مخلفات البلاستيك في البحيرات العظمى لورنتيان: مراجعة" . مجلة أبحاث البحيرات العظمى . 41 (1): 9-19 . Bibcode : 2015JGLR...41....9D . doi : 10.1016/j.jglr.2014.12.020 . hdl : 10012/11956 .
1 2 3 راغيرت، كيم؛ ديلفا، لورينز؛ فان جيم، كيفن (نوفمبر 2017). "إعادة التدوير الميكانيكية والكيميائية للنفايات البلاستيكية الصلبة". إدارة النفايات . 69 : 24-58 . Bibcode : 2017WaMan..69...24R . doi : 10.1016/j.wasman.2017.07.044 . PMID 28823699 .
↑ باور، ماركوس؛ لينر، ماركوس؛ شوابل، دانيال؛ فلاخبيرغر، هيلموت؛ كرانزينغر، لوكاس؛ بومبرغر، رولاند؛ هوفر، فولفغانغ (يوليو 2018). "فصل كثافة البلاستيك المستهلك بعد الاستهلاك باستخدام تقنية الطفو والغرق لإعادة تدوير المواد الخام" . مجلة دورات المواد وإدارة النفايات . 20 (3): 1781-1791 . Bibcode : 2018JMCWM..20.1781B . doi : 10.1007/s10163-018-0748-z .
↑ بونيفازي، جوزيبي؛ دي مايو، فرانشيسكو؛ بوتينزا، فابيو؛ سيرانتي، سيلفيا (مايو 2016). "تحليل الأشعة تحت الحمراء بتقنية فورييه والتصوير الطيفي الفائق المطبق على توصيف وفرز عبوات البلاستيك المستهلكة". مجلة IEEE للمستشعرات . 16 (10): 3428-3434 . Bibcode : 2016ISenJ..16.3428B . doi : 10.1109/JSEN.2015.2449867 . S2CID 6670818 .
↑ هوبو، سارة؛ ديلفا، لورينز؛ فان دام، نيكولاس؛ راغيرت، كيم (2016). "مزج البولي أوليفينات المختلطة المعاد تدويرها مع البولي بروبيلين المعاد تدويره: التأثير على الخصائص الفيزيائية والميكانيكية" . وقائع مؤتمر AIP . 1779 : 140006. doi : 10.1063/1.4965586 .
↑ وو، غوي تشينغ؛ لي، جيا؛ شو، تشنمينغ (مارس 2013). "الفصل الكهروستاتيكي الاحتكاكي لإعادة تدوير النفايات البلاستيكية الحبيبية: مراجعة". إدارة النفايات . 33 (3): 585-597 . Bibcode : 2013WaMan..33..585W . doi : 10.1016/j.wasman.2012.10.014 . PMID 23199793. S2CID 12323746 .
^ دودبيبا، ج. ساداكي، J .؛ أوكايا، ك. شيباياما، أ. فوجيتا، ت. (ديسمبر 2005). “استخدام جدولة الهواء والفصل الكهربائي لفصل خليط من ثلاثة مواد بلاستيكية”. هندسة المعادن . 18 (15): 1350– 1360. بيب كود : 2005MiEng..18.1350D . دوى : 10.1016/j.mineng.2005.02.015 .
↑ غوندوبالي، ساتيش بولراج؛ هايت، سوبراتا؛ ثاكور، أتول (فبراير 2017). "مراجعة حول الفرز الآلي للنفايات الصلبة البلدية المفصولة من المصدر لإعادة التدوير". إدارة النفايات . 60 : 56-74 . Bibcode : 2017WaMan..60...56G . doi : 10.1016/j.wasman.2016.09.015 . PMID 27663707 .
↑ هولشتاين، فرانك؛ وولليبي، ماركوس؛ أرنايز، سيكستو (24 أكتوبر 2015). "تحديد وفرز نفايات الأغشية البلاستيكية باستخدام التصوير الطيفي فائق الدقة بالأشعة تحت الحمراء القريبة". مطيافية الأشعة تحت الحمراء القريبة: وقائع المؤتمر الدولي . doi : 10.17648/NIR-2015-34127 .
1 2 كلاينهاينز، كيرستين؛ ديميتس، روبن؛ ديولف، جو؛ راغيرت، كيم؛ دي ميستر، ستيفن (يونيو 2021). "البلاستيك غير المنزلي: البلاستيك 'المنسي' للاقتصاد الدائري" . الرأي الحالي في الهندسة الكيميائية . 32 100680. doi : 10.1016/j.coche.2021.100680 . hdl : 1854/LU-8710264 . ISSN 2211-3398 .
1 2 3 شينز، زوي أو جي؛ شيفر، مايكل بي. (فبراير 2021). "إعادة التدوير الميكانيكي لبلاستيك التغليف: مراجعة" . اتصالات الجزيئات الكبيرة السريعة . 42 (3) 2000415. doi : 10.1002/marc.202000415 . PMID 33000883 .
↑ ين، شي؛ تولادار، رابين؛ شي، فينغ؛ شانكس، روبرت أ.؛ كومب، مارك؛ كوليستر، توني (ديسمبر 2015). "إعادة المعالجة الميكانيكية لنفايات البولي أوليفين: مراجعة". هندسة وعلوم البوليمرات . 55 (12): 2899-2909 . Bibcode : 2015PESci..55.2899Y . doi : 10.1002/pen.24182 .
↑ بابيتو، أليكس س.؛ أنتونس، مارسيلا س.؛ بيتيني، سيلفيا هـ.ب.؛ بونس، بالتوس س. (فبراير 2020). "تقييم مُركّز على إعادة التدوير للتدهور الحراري الميكانيكي التأكسدي لذوبان البولي إيثيلين عالي الكثافة المحتوي على عامل مؤكسد" . مجلة البوليمرات والبيئة . 28 (2): 699-712 . Bibcode : 2020JPEnv..28..699B . doi : 10.1007/s10924-019-01641-6 . S2CID 209432804 .
↑ ألداس، ميغيل؛ بالادينيس، أندريا؛ فالي، فلاديمير؛ بازمينيو، ميغيل؛ كيروز، فرانسيسكو (2018). "تأثير المواد البلاستيكية المضافة المُحفزة للتحلل على إعادة تدوير البولي إيثيلين" . المجلة الدولية لعلوم البوليمرات . 2018 : 1-10 . doi : 10.1155/2018/2474176 .
↑ ديلفا، لورينز؛ هوبو، سارة؛ كاردون، لودفيج؛ راغيرت، كيم (ديسمبر 2018). "حول دور مثبطات اللهب في إعادة التدوير الميكانيكي للنفايات البلاستيكية الصلبة". إدارة النفايات . 82 : 198-206 . Bibcode : 2018WaMan..82..198D . doi : 10.1016/j.wasman.2018.10.030 . PMID 30509582. S2CID 54487823 .
↑ باتشي، م؛ لا مانتيا، ف.ب. (يناير 1999). "تأثير كميات صغيرة من كلوريد البولي فينيل على إعادة تدوير بولي إيثيلين تيريفثالات". تحلل البوليمر واستقراره . 63 (1): 11-14 . doi : 10.1016/S0141-3910(98)00053-6 .
↑ بفاندنر، ر.؛ هيربست، هـ.؛ هوفمان، ك.؛ سيتك، ف. (أكتوبر 1995). "إعادة تدوير البوليمرات وإعادة تثبيتها لتطبيقات عالية الجودة. نظرة عامة". Angewandte Makromolekulare Chemie . 232 (1): 193–227 . doi : 10.1002/apmc.1995.052320113 .
↑ بفاندنر، رودولف (يوليو 2022). "إعادة التثبيت - 30 عامًا من البحث لتحسين جودة البلاستيك المعاد تدويره: مراجعة" . تحلل البوليمر واستقراره . 203 110082. doi : 10.1016/j.polymdegradstab.2022.110082 .
↑ تشانغ، كونغ كونغ؛ تشانغ، فو شين (يونيو 2012). "إزالة مثبطات اللهب المبرومة من النفايات البلاستيكية الكهربائية والإلكترونية بتقنية المعالجة الحرارية المائية" . مجلة المواد الخطرة . 221-222 : 193-198 . Bibcode : 2012JHzM..221..193Z . doi : 10.1016/j.jhazmat.2012.04.033 . PMID 22575175 .
↑ كونينغ، سي (1998). "استراتيجيات لتحسين توافق مزائج البوليمرات". التقدم في علوم البوليمرات . 23 (4): 707-757 . doi : 10.1016/S0079-6700(97)00054-3 . hdl : 2268/4370 .
↑ فيلابلانا، فرانسيسكو؛ كارلسون، سيجبريت (14 أبريل 2008). "مفاهيم الجودة لتحسين استخدام المواد البوليمرية المعاد تدويرها: مراجعة" . مواد وهندسة الجزيئات الكبيرة . 293 (4): 274-297 . doi : 10.1002/mame.200700393 .
↑ كريستي، أليسون جيه؛ فيليبس، سكوت تي. (22 مارس 2023). "بلاستيك قابل لإعادة التدوير في حلقة مغلقة من بولي (إيثيل سيانو أكريلات)" . ساينس أدفانسز . 9 (12) eadg2295. Bibcode : 2023SciA....9G2295C . doi : 10.1126/sciadv.adg2295 .
1 2 إريكسن، إم كيه؛ كريستيانسن، جيه دي؛ داوغارد، إيه إي؛ أستروب، تي إف (أغسطس 2019). "إغلاق حلقة إعادة تدوير نفايات البولي إيثيلين تيريفثالات (PET) والبولي إيثيلين (PE) والبولي بروبيلين (PP) من المنازل: تأثير خصائص المواد وتصميم المنتج على إعادة تدوير البلاستيك" ( ملف PDF) . إدارة النفايات . 96 : 75-85 . Bibcode : 2019WaMan..96...75E . doi : 10.1016/j.wasman.2019.07.005 . PMID 31376972. S2CID 199067235 .
١ ٢ "اقتصاد البلاستيك الجديد: إعادة التفكير في مستقبل البلاستيك وتحفيز العمل" . www.ellenmacarthurfoundation.org . يناير ٢٠١٧. تم الاطلاع عليه بتاريخ ٢٨ مايو ٢٠٢١ .
↑ ويل، فرانك (سبتمبر 2011). "عشرون عامًا من إعادة تدوير زجاجات البولي إيثيلين تيريفثالات - نظرة عامة". الموارد، الحفظ وإعادة التدوير . 55 (11): 865-875 . Bibcode : 2011RCR....55..865W . doi : 10.1016/j.resconrec.2011.04.009 .
↑ شينز، زوي أو جي؛ شيفر، مايكل بي. (فبراير 2021). "إعادة التدوير الميكانيكي لبلاستيك التغليف: مراجعة" . اتصالات الجزيئات الكبيرة السريعة . 42 (3) 2000415. doi : 10.1002/marc.202000415 . PMID 33000883 .
شين ، لي؛ ووريل، إرنست؛ باتيل، مارتن ك. (نوفمبر 2010). "إعادة التدوير ذات الحلقة المفتوحة: دراسة حالة لتقييم دورة حياة إعادة تدوير زجاجات البولي إيثيلين تيريفثالات إلى ألياف". الموارد ، الحفظ وإعادة التدوير . 55 (1): 34-52 . Bibcode : 2010RCR....55...34S . doi : 10.1016/j.resconrec.2010.06.014 .
↑ هويسمان، صوفي؛ ديبافاي، سام؛ شاوبروك، توماس؛ ميستر، ستيفن دي؛ أردينتي، فولفيو؛ ماثيو، فابريس؛ ديولف، جو (أغسطس 2015). "معدل فائدة إعادة التدوير لأنظمة الحلقة المغلقة والحلقة المفتوحة: دراسة حالة حول إعادة تدوير البلاستيك في فلاندرز". الموارد، الحفظ وإعادة التدوير . 101 : 53-60 . Bibcode : 2015RCR...101...53H . doi : 10.1016/j.resconrec.2015.05.014 . hdl : 1854/LU-6851927 .
↑ غيير، رولاند؛ كوتشنسكي، براندون؛ زينك، تريفور؛ هندرسون، آشلي (أكتوبر 2016). "مفاهيم خاطئة شائعة حول إعادة التدوير". مجلة علم البيئة الصناعية . 20 (5): 1010-1017 . Bibcode : 2016JInEc..20.1010G . doi : 10.1111/jiec.12355 . S2CID 153936564 .
↑ غوبتا، أرفيند؛ ميسرا، مانجوسري؛ موهانتي، عمار ك. (2021). "مواد مستدامة جديدة من نفايات البلاستيك: مزيج متوافق من أغلفة البالات المهملة والزجاجات البلاستيكية" . RSC Advances . 11 (15): 8594–8605 . Bibcode : 2021RSCAd..11.8594G . doi : 10.1039/D1RA00254F . PMC 8695198. PMID 35423365 .
^ يانغ ، ون تشينغ. دونغ، تشينغيين؛ ليو، شيلي؛ شيه، هنغوا. ليو، ليلى؛ لي جينهوي (2012). "طرق إعادة التدوير والتخلص من مخلفات رغوة البولي يوريثان" . بروسيديا العلوم البيئية . 16 : 167– 175. بيب كود : 2012PrEnS..16..167Y . دوى : 10.1016/j.proenv.2012.10.023 .
↑ ضياء، خالد محمود؛ بهاتي، حق نواز؛ أحمد بهاتي، إعجاز (أغسطس 2007). "طرق البولي يوريثان ومركبات البولي يوريثان، وإعادة التدوير والاستخلاص: مراجعة". البوليمرات التفاعلية والوظيفية . 67 (8): 675-692 . Bibcode : 2007RFPol..67..675Z . doi : 10.1016/j.reactfunctpolym.2007.05.004 .
↑ لي، أليسيا؛ ليو، مي شان (يناير 2021). "إعادة التدوير الثلاثية لنفايات البلاستيك: تحليل المواد الأولية وطرق التحلل الكيميائي والبيولوجي". مجلة دورات المواد وإدارة النفايات . 23 (1): 32-43 . Bibcode : 2021JMCWM..23...32L . doi : 10.1007/s10163-020-01106-2 . S2CID 225247645 .
↑ رحيمي، علي رضا؛ غارسيا، جانيت م. (يونيو 2017). "إعادة التدوير الكيميائي للنفايات البلاستيكية لإنتاج مواد جديدة". مجلة Nature Reviews Chemistry . 1 (6): 0046. doi : 10.1038/s41570-017-0046 .
↑ كوتس، جيفري دبليو؛ جيتزلر، يوتان دي واي إل (يوليو 2020). "إعادة التدوير الكيميائي إلى مونومر من أجل اقتصاد بوليمر دائري مثالي". مجلة نيتشر ريفيوز ماتيريالز . 5 (7): 501-516 . Bibcode : 2020NatRM...5..501C . doi : 10.1038/s41578-020-0190-4 . S2CID 215760966 .
1 2 3 فولمر، إينا؛ جينكس، مايكل ج.ف. رولاندز، مارك CP؛ وايت ، روبن ج. هارملين، تون؛ وايلد، بول؛ لان، جيرارد ب. ميرير، فلوريان. كورينتجيس، جوس تي اف؛ Weckhuysen، Bert M. (سبتمبر 2020). "ما وراء إعادة التدوير الميكانيكية: إعطاء حياة جديدة للنفايات البلاستيكية" . Angewandte Chemie الطبعة الدولية . 59 (36): 15402– 15423. بيب كود : 2020ACIE...5915402V . دوى : 10.1002/anie.201915651 . بمك 7497176 . بميد 32160372 .
1 2 3 ثيون، تيمي؛ سميث، ريت سي. (15 مايو 2020). "التطورات والأساليب لإعادة التدوير الكيميائي للنفايات البلاستيكية" . مجلة علوم البوليمرات . 58 (10): 1347-1364 . doi : 10.1002/pol.20190261 .
^ كوماجاي، شوجو؛ ناكاتاني، يونيو؛ سايتو، يوكو؛ فوكوشيما، ياسوهيرو؛ يوشيوكا ، توشياكي (1 نوفمبر 2020). "أحدث الاتجاهات والتحديات في إعادة تدوير المواد الخام للبلاستيك متعدد الأوليفينات" . مجلة معهد البترول الياباني . 63 (6): 345-364 . دوى : 10.1627/jpi.63.345 .
↑ "البلاستيك - الحقائق 2020" (ملف PDF) . PlasticsEurope . تم الاطلاع عليه في 1 سبتمبر 2021 .
↑ كامينسكي، دبليو؛ بريدل، إم؛ صادقي، أ (سبتمبر 2004). "إعادة تدوير المواد الأولية للبوليمرات عن طريق التحلل الحراري في طبقة مميعة". تحلل البوليمر واستقراره . 85 (3): 1045-1050 . doi : 10.1016/j.polymdegradstab.2003.05.002 .
↑ تورنييه، ف.؛ توبهام، س.م.؛ جيل، أ.؛ ديفيد، ب.؛ فولغواس، س.؛ مويا-ليكلير، إ.؛ كاميونكا، إ.؛ ديروسو، م.-ل.؛ تيكسييه، هـ.؛ غافالدا، س.؛ كوت، م. (أبريل 2020). " إنزيم مُهندس لتحليل وإعادة تدوير زجاجات البلاستيك PET" . مجلة نيتشر . 580 (7802): 216-219 . Bibcode : 2020Natur.580..216T . doi : 10.1038/s41586-020-2149-4 . ISSN 0028-0836 . PMID 32269349. S2CID 215411815 .
↑ وي، رين؛ زيمرمان، وولفغانغ (نوفمبر 2017). "الإنزيمات الميكروبية لإعادة تدوير البلاستيك المقاوم المصنوع من البترول: إلى أي مدى وصلنا؟" . التكنولوجيا الحيوية الميكروبية . 10 (6): 1308-1322 . doi : 10.1111/1751-7915.12710 . PMC 5658625. PMID 28371373 .
↑ غيير، ب.؛ لورنز، ج.؛ كاندلباور، أ. (2016). "إعادة تدوير بولي (إيثيلين تيريفثالات) - مراجعة تركز على الطرق الكيميائية" . رسائل البوليمر السريعة . 10 (7): 559-586 . doi : 10.3144/expresspolymlett.2016.53 .
↑ سينغ، ناريندر؛ هوي، ديفيد؛ سينغ، روبيندر؛ أهوجا، IPS؛ فيو، لوتشيانو؛ فراتيرنالي، فرناندو (أبريل 2017). "إعادة تدوير النفايات البلاستيكية الصلبة: مراجعة لأحدث التقنيات والتطبيقات المستقبلية". Composites Part B: Engineering . 115 : 409–422 . doi : 10.1016/j.compositesb.2016.09.013 .
↑ "مقدمة عن إعادة تدوير البلاستيك في اليابان 2019" (ملف PDF) . معهد إدارة النفايات البلاستيكية . تم الاطلاع عليه بتاريخ 19 مايو 2021 .
↑ وكالة حماية البيئة الأمريكية، مكتب إدارة البيئة (12 سبتمبر 2017). "البلاستيك: بيانات خاصة بالمواد" . وكالة حماية البيئة الأمريكية .
↑ "التوجيه 2008/98/EC الصادر عن البرلمان الأوروبي والمجلس. المادة 3: التعاريف" . Legislation.gov.uk . 2008. الفقرة 15أ . تم الاطلاع عليه بتاريخ 4 أغسطس 2021 .
1 2 موخرجي، سي.؛ ديني، ج.؛ مبونيمبا، إي جي؛ سلاجلي، ج.؛ بهوميك، ر. (1 مارس 2020). "مراجعة لاتجاهات تحويل النفايات الصلبة البلدية إلى طاقة في الولايات المتحدة الأمريكية" . مراجعات الطاقة المتجددة والمستدامة . 119 109512. Bibcode : 2020RSERv.11909512M . doi : 10.1016/j.rser.2019.109512 . S2CID 209798113 .
↑ غرادوس، ريموند إتش جيه إم؛ نيلسن، بول إتش إل؛ ديجكراف، إلبرت؛ فان كوبن، ريك جيه. (مايو 2017). "تحليل فعالية التكلفة لحرق أو إعادة تدوير النفايات البلاستيكية المنزلية الهولندية" . الاقتصاد البيئي . 135 : 22-28 . Bibcode : 2017EcoEc.135...22G . doi : 10.1016/j.ecolecon.2016.12.021 . hdl : 1871.1/390ebc9d-5968-479b-bd72-23ffe7c85c43 . S2CID 21744131 .
^ فوكوشيما، ماساكي؛ وو، بيلي؛ إيبي، هيديتوشي؛ واكاي، كيجي؛ سوجياما، إيتشي؛ آبي، هيرونوبو؛ كيتاجاوا، كيوهيكو؛ تسوروجا، شيجينوري؛ شيمورا، كاتسومي؛ أونو ، إيتشي (يونيو 2010). "دراسة عن تكنولوجيا إزالة الكلور للنفايات البلاستيكية البلدية التي تحتوي على كلوريد البوليفينيل والبولي إيثيلين تيريفثاليت". مجلة دورات المواد وإدارة النفايات . 12 (2): 108– 122. بيب كود : 2010JMCWM..12..108F . دوى : 10.1007/s10163-010-0279-8 . S2CID 94190060 .
↑ فرنانديز-غونزاليس، ج.م.؛ غريندلاي، أ.ل.؛ سيرانو-برناردو، ف.؛ رودريغيز-روخاس، م.إ.؛ زامورانو، م. (سبتمبر 2017). "مراجعة اقتصادية وبيئية لأنظمة تحويل النفايات إلى طاقة لإدارة النفايات الصلبة البلدية في البلديات المتوسطة والصغيرة". إدارة النفايات . 67 : 360-374 . Bibcode : 2017WaMan..67..360F . doi : 10.1016/j.wasman.2017.05.003 . PMID 28501263 .
↑ نوغروهو، عارف سيتيو؛ شاميم، موش؛ هداية، فاطمة ن. (2018). النفايات البلاستيكية كمصدر بديل للطاقة . تصميم المنتجات والعمليات المستدامة الموجه نحو الإنسان: المواد. وقائع مؤتمر AIP. المجلد 1977. ص 060010. Bibcode : 2018AIPC.1977f0010N . doi : 10.1063/1.5043022 .
1 2 بتلر، إي.؛ ديفلين، جي.؛ ماكدونيل، ك. (1 أغسطس 2011). "تحويل نفايات البولي أوليفينات إلى وقود سائل عبر التحلل الحراري: مراجعة لأحدث التقنيات التجارية والأبحاث المخبرية الحديثة". تثمين النفايات والكتلة الحيوية . 2 (3): 227-255 . Bibcode : 2011WBioV...2..227B . doi : 10.1007/s12649-011-9067-5 . hdl : 10197/6103 . S2CID 98550187 .
^ أنور شر الدين، شافيرينا ديانا؛ ابنيسا، فيصل؛ وان داود، وان محمد عشري؛ عروة، محمد خير الدين (مايو 2016). "مراجعة حول الانحلال الحراري للنفايات البلاستيكية". تحويل الطاقة وإدارتها . 115 : 308– 326. بيب كود : 2016ECM...115..308A . دوى : 10.1016/j.enconman.2016.02.037 .
↑ كامينسكي، دبليو؛ شليسلمان، بي؛ سيمون، سي إم (أغسطس 1996). "التحلل الحراري للنفايات البلاستيكية المختلطة إلى مواد عطرية وغاز". تحلل البوليمر واستقراره . 53 (2): 189-197 . doi : 10.1016/0141-3910(96)00087-0 .
↑ كيسادا، ل.؛ كاليرو، م.؛ مارتين-لارا، م.أ.؛ بيريز، أ.؛ بلازكيز، ج. (1 نوفمبر 2019). "توصيف الوقود المُنتَج عن طريق التحلل الحراري للأغشية البلاستيكية المُستخلصة من النفايات الصلبة البلدية" . الطاقة . 186 115874. Bibcode : 2019Ene...18615874Q . doi : 10.1016/j.energy.2019.115874 . ISSN 0360-5442 . S2CID 201243993 .
↑ كوماجاي، شوغو؛ يوشيوكا، توشياكي (1 نوفمبر 2016). "إعادة تدوير المواد الأولية عبر التحلل الحراري للنفايات البلاستيكية" . مجلة معهد البترول الياباني . 59 (6): 243-253 . doi : 10.1627/jpi.59.243 .
↑ أغوادو، ج.؛ سيرانو، د.ب.؛ إسكولا، ج.م. (5 نوفمبر 2008). "الوقود من النفايات البلاستيكية بواسطة العمليات الحرارية والحفزية: مراجعة". مجلة البحوث في الكيمياء الصناعية والهندسية . 47 (21): 7982-7992 . doi : 10.1021/ie800393w .
↑ ميانداد، ر.؛ بركات، م.أ.؛ أبو ريازايزة، أسد س.؛ ريحان، م.؛ نظامي، أ.س. (1 يوليو 2016). "التحلل الحراري التحفيزي للنفايات البلاستيكية: مراجعة". سلامة العمليات وحماية البيئة . 102 : 822-838 . Bibcode : 2016PSEP..102..822M . doi : 10.1016/j.psep.2016.06.022 .
↑ ريحان، م.؛ ميانداد، ر.؛ بركات، م.أ.؛ إسماعيل، إ.م.إ.؛ الميلبي، ت.؛ جاردي، ج.؛ حسن بور، أ.؛ خان، م.ز.؛ دميرباس، أ.؛ نظامي، أ.س. (1 أبريل 2017). "تأثير محفزات الزيوليت على زيت التحلل الحراري السائل" (ملف PDF) . التدهور البيولوجي والتحلل البيولوجي الدولي . 119 : 162-175 . Bibcode : 2017IBiBi.119..162R . doi : 10.1016/j.ibiod.2016.11.015 .
↑ بوكارابو، كيران راج؛ غانغادار، د. سيفا؛ جيوتي، ي.؛ كاناساني، براساد (18 يوليو 2018). "إدارة وتحويل واستخدام النفايات البلاستيكية كمصدر للطاقة المستدامة لتشغيل السيارات: مراجعة". مصادر الطاقة، الجزء أ: الاسترداد والاستخدام والآثار البيئية . 40 (14): 1681-1692 . doi : 10.1080/15567036.2018.1486898 . S2CID 103779086 .
↑ أوسما، أنيا (17 يونيو 2019). "التحلل الحراري للنفايات البلاستيكية: الفرص والتحديات" . مؤتمر بيروليك 2019: التحلل الحراري وتسييل الكتلة الحيوية والنفايات . 152 104804. الأرشيف الرقمي لمعهد البحوث الاقتصادية. رمز Bibcode : 2020JAAP..15204804Q . doi : 10.1016/j.jaap.2020.104804 . تاريخ الاسترجاع: 10 يونيو 2021 .
↑ بينافيدس، باهولا ثاثيانا؛ صن، بينغبينغ؛ هان، جيونغوو؛ دان، جينيفر ب.؛ وانغ، مايكل (سبتمبر 2017). "تحليل دورة حياة الوقود المُستخلص من البلاستيك غير المُعاد تدويره بعد الاستخدام" . مجلة الوقود . 203 : 11-22 . Bibcode : 2017Fuel..203...11B . doi : 10.1016/j.fuel.2017.04.070 . OSTI 1353191 .
^ رولينسون، أندرو نيل. أولاديجو ، جوموك موجيسولا (فبراير 2019). "«أخطاء مُسجّلة ببراءات اختراع»، والوعي بالكفاءة، ومزاعم الاستدامة الذاتية في قطاع طاقة التحلل الحراري من النفايات». الموارد، الحفظ، وإعادة التدوير . 141 : 233-242 . Bibcode : 2019RCR...141..233R . doi : 10.1016/j.resconrec.2018.10.038 . S2CID 115296275 .
↑ «العلماء يستخدمون البلاستيك لصنع الفولاذ» . CNN.com . مؤرشف من الأصل بتاريخ 12 أغسطس 2005. تم الاطلاع عليه بتاريخ 10 أغسطس 2005 .
↑ نومورا، سيجي (مارس 2015). "استخدام النفايات البلاستيكية في أفران الكوك: مراجعة" . مجلة علم المعادن المستدام . 1 (1): 85-93 . Bibcode : 2015JSusM...1...85N . doi : 10.1007/s40831-014-0001-5 . S2CID 137233367 .
↑ خان، كفايت الله؛ جلال، فضل إ.؛ إقبال، مدثر؛ خان، محمد عمران؛ أمين، محمد ناصر؛ الفياض، مجدي عادل (23 أبريل 2022). "النمذجة التنبؤية لقوة انضغاط ملاط الأسمنت المخلوط بنفايات البولي إيثيلين تيريفثالات/المواد الأسمنتية التكميلية باستخدام برمجة التعبير الجيني" . المواد . 15 ( 9): 3077. Bibcode : 2022Mate...15.3077K . doi : 10.3390/ma15093077 . ISSN 1996-1944 . PMC 9102582. PMID 35591409 .
↑ ريس، جيه إم إل؛ كارنيرو، إي بي (1 فبراير 2012). "تقييم ركام نفايات البولي إيثيلين تيريفثالات في ملاط البوليمر" . مواد البناء والتشييد . 27 (1): 107-111 . doi : 10.1016/j.conbuildmat.2011.08.020 . ISSN 0950-0618 .
^ جافيلا، ستاماتيا. راكانتا، إيليني؛ نتزيوني، أفروديتي؛ كاسلوري ريجوبولو، فاسيليا (24 أكتوبر 2022). "متابعة أحد عشر عاماً لتأثير إضافة الركام الحراري إلى الخرسانة المسلحة" . المباني . 12 (11): 1779. دوى : 10.3390/المباني12111779 . ISSN 2075-5309 .
↑ أوويرا، ب.و.؛ أديسينا، أ. (يونيو 2020). "تحويل النفايات البلاستيكية إلى منتجات بناء: الوضع الراهن، والقيود، والآفاق المستقبلية" . دراسات حالة في مواد البناء . 12 e00330. doi : 10.1016/j.cscm.2020.e00330 . S2CID 212815459 .
↑ "استخدام النفايات البلاستيكية في بناء الطرق " . pib.gov.in.
↑ كونلون، كاتي (18 أبريل 2021). "الطرق البلاستيكية: ليست كما يُصوَّر لها" . المجلة الدولية للتنمية المستدامة وعلم البيئة العالمي . 29 : 80-83 . doi : 10.1080/13504509.2021.1915406 . S2CID 234834344 .
↑ ديبسكا، برنارديتا؛ بريغوليني سيلفا، غيلهيرمي خورخي (يناير 2021). "الخواص الميكانيكية والبنية المجهرية لملاط الإيبوكسي المصنوع من نفايات البولي إيثيلين وبولي (إيثيلين تيريفثالات)" . المواد . 14 ( 9): 2203. Bibcode : 2021Mate...14.2203D . doi : 10.3390/ma14092203 . ISSN 1996-1944 . PMC 8123358. PMID 33923013 .
↑ ثورنيكروفت، ج.؛ أور، ج.؛ سافويكار، ب.؛ بول، ر. ج. (10 فبراير 2018). "أداء الخرسانة الإنشائية مع نفايات البلاستيك المعاد تدويرها كبديل جزئي للرمل" . مواد البناء والتشييد . 161 : 63-69 . Bibcode : 2018CBMat.161...63T . doi : 10.1016/j.conbuildmat.2017.11.127 . ISSN 0950-0618 .
↑ بهيج، سيف الله؛ العمري، صفي الله؛ فيوجياس، فرانسواز؛ فقيري، أمان الله (15 يوليو 2020م). "خصائص الخرسانة الطازجة والمتصلبة المحتوية على أشكال مختلفة من النفايات البلاستيكية – مراجعة" . إدارة النفايات . 113 : 157– 175. بيب كود : 2020WaMan.113..157B . دوى : 10.1016/j.wasman.2020.05.048 . ISSN 0956-053X . بميد 32534235 . S2CID 219637371 .
↑ سي بي سي (8 أكتوبر 2020) [23 سبتمبر 2020]. "إعادة التدوير كانت كذبة - كذبة كبيرة - لبيع المزيد من البلاستيك، كما يقول خبراء الصناعة" . وثائقيات سي بي سي .
^ دارنا نور (15 فبراير 2024). "«لقد كذبوا»: كشف تقرير أن منتجي البلاستيك خدعوا الجمهور بشأن إعادة التدوير . theguardian.com . تاريخ الاطلاع: 16 فبراير 2024 .
↑ ماكورميك، إيرين؛ سيموندز، شارلوت؛ غلينزا، جيسيكا؛ غامون، كاثرين (21 يونيو 2019). "يكشف تحقيق أن إعادة تدوير البلاستيك لدى الأمريكيين تُلقى في مكبات النفايات" . صحيفة الغارديان . ISSN 0261-3077 . تاريخ الاطلاع: 6 يوليو 2024 .
↑ بيتسكو، إميلي (11 مارس 2020). "خرافة إعادة التدوير لهذا الشهر: الرموز المرقمة الموجودة على البلاستيك أحادي الاستخدام لا تعني "يمكنك إعادة تدويري"" . أوشيانا . تم الاطلاع عليه بتاريخ 12 أكتوبر 2020 .

روابط خارجية

دليل استعادة البلاستيك الصادر عن الاتحاد الدولي لسلامة البلاستيك

[Genrev-1] ١ ٢ السالم، إس إم؛ ليتيري، ب؛ باينز، ج. (أكتوبر ٢٠٠٩). "طرق إعادة تدوير واستعادة النفايات البلاستيكية الصلبة: مراجعة". إدارة النفايات . ٢٩ (١٠): ٢٦٢٥-٢٦٤٣ . Bibcode : 2009WaMan..29.2625A . doi : 10.1016/j.wasman.2009.06.004 . PMID 19577459 .

[2] إغناتييف، إي. أ.؛ ثيلمانز، و.؛ بيك، ب. فاندر (2014). "إعادة تدوير البوليمرات: مراجعة". ChemSusChem . 7 (6): 1579–1593 . Bibcode : 2014ChSCh...7.1579I . doi : 10.1002/cssc.201300898 . PMID 24811748 .

[cycles-3] 1 2 3 لازاريفيتش، ديفيد؛ أوستين، إيمانويل؛ بوكليه، نيكولاس؛ براندت، نيلز (ديسمبر 2010). "إدارة النفايات البلاستيكية في سياق مجتمع إعادة التدوير الأوروبي: مقارنة النتائج ومواطن عدم اليقين من منظور دورة الحياة". الموارد، الحفظ وإعادة التدوير . 55 (2): 246-259 . Bibcode : 2010RCR....55..246L . doi : 10.1016/j.resconrec.2010.09.014 .

[auto-4] 1 2 هوبويل، جيفرسون؛ دفوراك، روبرت؛ كوسير، إدوارد (27 يوليو 2009). "إعادة تدوير البلاستيك: التحديات والفرص" . المعاملات الفلسفية للجمعية الملكية ب: العلوم البيولوجية . 364 (1526): 2115-2126 . doi : 10.1098/rstb.2008.0311 . PMC 2873020. PMID 19528059 .

[5] لانج، جان بول (12 نوفمبر 2021). "إدارة النفايات البلاستيكية - الفرز، وإعادة التدوير، والتخلص، وإعادة تصميم المنتجات" . مجلة ACS للكيمياء والهندسة المستدامة . 9 (47): 15722-15738 . Bibcode : 2021ASCE....915722L . doi : 10.1021/acssuschemeng.1c05013 .

[6] رودولف، ناتالي س.؛ كيسيل، رافائيل؛ أومانات، تشوانتشوم (2021). فهم إعادة تدوير البلاستيك: الجوانب الاقتصادية والبيئية والتقنية لمعالجة النفايات البلاستيكية (الطبعة الثانية ). ميونيخ: هانسر. doi : 10.1016/C2020-0-01631-2 (غير نشط في 1 يوليو 2025). ISBN 978-1-56990-846-4.{{cite book}}: صيانة CS1: رقم التعريف الرقمي غير نشط اعتبارًا من يوليو 2025 ( رابط )

[Geyer2017-7] 1 2 3 4 5 6 7 8 غيير، رولاند؛ جامبيك، جينا ر .؛ لو، كارا لافندر (يوليو 2017). "إنتاج واستخدام ومصير جميع أنواع البلاستيك التي صُنعت على الإطلاق" . ساينس أدفانسز . 3 (7) e1700782. Bibcode : 2017SciA....3E0782G . doi : 10.1126/sciadv.1700782 . PMC 5517107. PMID 28776036 .

[8] أندرادي، أنتوني ل. (فبراير 1994). "تقييم التحلل البيولوجي البيئي للبوليمرات الاصطناعية". مجلة علوم الجزيئات الكبيرة، الجزء ج: مراجعات البوليمرات . 34 (1): 25-76 . Bibcode : 1994JMSC...34...25A . doi : 10.1080/15321799408009632 .

[9] أحمد، تيمور؛ شهيد، محمد؛ عظيم، فاروق؛ رسول، إعجاز؛ شاه، أسد علي؛ نعمان، محمد؛ حميد، أمير؛ منظور، ناتاشا؛ منظور، عرفان؛ محمد، شير (مارس 2018). "التحلل البيولوجي للبلاستيك: الوضع الراهن والآفاق المستقبلية للسلامة البيئية". مجلة علوم البيئة وبحوث التلوث . 25 (8): 7287-7298 . Bibcode : 2018ESPR...25.7287A . doi : 10.1007/s11356-018-1234-9 . PMID: 29332271. S2CID : 3962436 .

[Jambeck1-10] جامبيك، جينا ؛ وآخرون . (13 فبراير 2015). "مدخلات النفايات البلاستيكية من اليابسة إلى المحيط". مجلة ساينس . 347 (6223): 768-771 . Bibcode : 2015Sci...347..768J . doi : 10.1126 /science.1260352 . PMID 25678662. S2CID 206562155 .

[EU-demand-11] 1 2 3 بلاغ من المفوضية إلى البرلمان الأوروبي والمجلس واللجنة الاقتصادية والاجتماعية الأوروبية ولجنة الأقاليم - استراتيجية أوروبية للبلاستيك في الاقتصاد الدائري، COM(2018) 28 نهائي، 6 يناير 2018

[12] بول، أندرو (8 مايو 2023). "محطات إعادة التدوير تُطلق كميات هائلة من الجزيئات البلاستيكية الدقيقة" . مجلة العلوم الشعبية . تم الاطلاع عليه بتاريخ 8 مايو 2023 .

[13] براون، إيرينا؛ ماكدونالد، آنا؛ ألين، ستيف؛ ألين، ديوني (1 مايو 2023). "إمكانية إطلاق منشأة لإعادة تدوير البلاستيك لتلوث بالجسيمات البلاستيكية الدقيقة وفعالية معالجة الترشيح المحتملة" . مجلة التقدم في المواد الخطرة . 10 100309. Bibcode : 2023JHzMA..1000309B . doi : 10.1016/j.hazadv.2023.100309 . ISSN 2772-4166 . S2CID 258457895 .

[14] تشانغ، فان؛ تشاو، يوتينج؛ وانغ، داندان؛ يان، مينجكين؛ تشانغ، جينغ. تشانغ، بينجيان؛ دينغ، تونغوي؛ تشن، لي. تشين تشاو (1 فبراير 2021). "التقنيات الحالية لمعالجة النفايات البلاستيكية: مراجعة" . مجلة الإنتاج الأنظف . 282 124523. بيب كود : 2021JCPro.28224523Z . دوى : 10.1016/j.jclepro.2020.124523 . ISSN 0959-6526 .

[The_Plastics_Issue-15] 1 2 3 هوفمان، جورج ل.؛ كيلر، دانيال ج. (1973). "قضية البلاستيك". البوليمرات والمشاكل البيئية . ص 155-167 . doi : 10.1007/978-1-4684-0871-3_10 . ISBN 978-1-4684-0873-7.

[16] "خرافة القمامة: الخط الواصل" . NPR.org . تم الاطلاع عليه بتاريخ 15 يونيو 2021 .

[17] جايجر، أندرو بوردمان (8 أبريل 2017). "صياغة الهيمنة: كيف أصبحت إعادة التدوير استجابة شائعة ولكنها غير كافية لتراكم النفايات". المشكلات الاجتماعية . 65 (3): 395-415 . doi : 10.1093/socpro/spx001 . ISSN 0037-7791 .

[:3-18] 1 2 3 الإذاعة الوطنية العامة، 12 سبتمبر 2020 "كيف ضللت شركات النفط الكبرى الجمهور وجعلته يعتقد أن البلاستيك سيعاد تدويره"

[:4-19] 1 2 3 PBS، فرونت لاين، 31 مارس 2020، "خبراء صناعة البلاستيك يكشفون الحقيقة حول إعادة التدوير"

[20] إلمور، بارتو ج. (2012). "صناعة المشروبات الأمريكية وتطوير برامج إعادة التدوير من المنازل، 1950-2000". مجلة تاريخ الأعمال . 86 (3): 477-501 . doi : 10.1017/S0007680512000785 . JSTOR 41720628 .

[21] بول، د. ر.؛ فينسون، س. إ.؛ لوك، س. إ. (مايو 1972). "إمكانية إعادة استخدام البلاستيك المستخلص من النفايات الصلبة". هندسة وعلوم البوليمرات . 12 (3): 157-166 . Bibcode : 1972PESci..12..157P . doi : 10.1002/pen.760120302 .

[22] سبيربر، آر جيه؛ روزن، إس إل (يناير 1974). "إعادة استخدام نفايات البوليمر". تكنولوجيا وهندسة البوليمرات والبلاستيك . 3 (2): 215-239 . doi : 10.1080/03602557408545028 .

[23] سكوت، جيرالد (يونيو 1976). "بعض المشاكل الكيميائية في إعادة تدوير البلاستيك". استعادة الموارد وحفظها . 1 (4): 381-395 . doi : 10.1016/0304-3967(76)90027-5 .

[24] بوكينز، أ.ج. (يناير 1977). "بعض الملاحظات حول إعادة تدوير البلاستيك والمطاط". الحفظ وإعادة التدوير . 1 ( 3-4 ): 247-271 . doi : 10.1016/0361-3658(77)90014-5 .

[25] ليدنر، ج. (يناير 1978). "استعادة القيمة من نفايات البلاستيك بعد الاستهلاك". تكنولوجيا وهندسة البوليمرات والبلاستيك . 10 (2): 199-215 . doi : 10.1080/03602557809409228 .

[26] بولر، روبرت سي. (30 ديسمبر 1979). "إعادة تدوير النفايات البلاستيكية والمطاطية: استعادة المواد والطاقة". مجلة التكنولوجيا الكيميائية والتكنولوجيا الحيوية . 30 (1): 152-160 . doi : 10.1002/jctb.503300120 .

[27] فيكتورين، ك؛ ستالبرغ، م؛ أهلبورغ، يو (يونيو 1988). "انبعاث المواد المسببة للطفرات من محطات حرق النفايات". إدارة النفايات والبحوث . 6 (2): 149-161 . Bibcode : 1988WMR.....6..149V . doi : 10.1016/0734-242X(88)90059-6 .

[28] ليسيمر، رونالد (مايو 1992). "نظرة عامة على مشكلة النفايات البلاستيكية في الولايات المتحدة". ماكروموليكولار كيمي. ندوات الجزيئات الكبيرة . 57 (1): 1-13 . doi : 10.1002/masy.19920570103 .

[Brooks2018-29] 1 2 بروكس، إيمي ل .؛ وانغ، شونلي؛ جامبيك، جينا ر. (يونيو 2018). "حظر الاستيراد الصيني وتأثيره على تجارة النفايات البلاستيكية العالمية" . ساينس أدفانسز . 4 (6) eaat0131. Bibcode : 2018SciA....4..131B . doi : 10.1126/sciadv.aat0131 . PMC 6010324. PMID 29938223 .

[30] "مُهملة: كيف لا تزال المملكة المتحدة تُلقي بالنفايات البلاستيكية على بقية العالم" . غرينبيس المملكة المتحدة . 16 مايو 2021. تم الاطلاع عليه بتاريخ 20 مايو 2021 .

[31] بيشوب، جورج؛ ستايلز، ديفيد؛ لينز، بيت ن.ل. (سبتمبر 2020). "إعادة تدوير البلاستيك الأوروبي مسارٌ لمخلفات البلاستيك في المحيط" . البيئة الدولية . 142 105893. Bibcode : 2020EnInt.14205893B . doi : 10.1016/j.envint.2020.105893 . hdl : 10344/9217 . PMID 32603969 .

[:1-32] ١ ٢ ٣ ٤ البيئة، الأمم المتحدة (٢١ أكتوبر ٢٠٢١). "الغرق في البلاستيك - النفايات البحرية والنفايات البلاستيكية: رسومات بيانية حيوية" . برنامج الأمم المتحدة للبيئة . تم الاطلاع عليه بتاريخ ٢٣ مارس ٢٠٢٢ .

[33] وانغ، تشاو؛ تشاو، لونغفنغ؛ ليم، مينغ كيه؛ تشين، وي-كيانغ؛ ساذرلاند، جون دبليو. (فبراير 2020). "هيكل شبكة تجارة النفايات البلاستيكية العالمية وتأثير حظر الاستيراد الصيني" . الموارد، الحفظ وإعادة التدوير . 153 104591. Bibcode : 2020RCR...15304591W . doi : 10.1016/j.resconrec.2019.104591 . S2CID 214271589 .

[:02-34] "التراكم: كيف أدى حظر الصين لاستيراد النفايات إلى توقف إعادة التدوير العالمية" . ييل E360 . تم الاطلاع عليه بتاريخ 12 أكتوبر 2020 .

[35] ليل فيلهو، والتر. ساري، أولا؛ فيدوروك، ماريا؛ إيتال، أرفو؛ مورا، هاري؛ كلوجا، ماريا؛ فورونوفا، فيكتوريا (مارس 2019). "نظرة عامة على المشاكل التي تطرحها المنتجات البلاستيكية ودور مسؤولية المنتج الموسعة في أوروبا" (PDF) . مجلة الإنتاج الأنظف . 214 : 550– 558. بيب كود : 2019JCPro.214..550L . دوى : 10.1016/j.jclepro.2018.12.256 . S2CID 158295219 .

[36] "ما هي نسبة البلاستيك المعاد تدويره عالميًا؟" . كلية برين للعلوم البيئية والإدارة، جامعة كاليفورنيا في سانتا باربرا . ١٨ ديسمبر ٢٠١٨. تاريخ الاطلاع: ٢٢ يناير ٢٠٢٤ .

[37] نيكيما، جوزيان؛ أسيدو، زيبورا (أبريل 2022). "مراجعة لتكلفة وفعالية حلول معالجة التلوث البلاستيكي" . مجلة علوم البيئة وبحوث التلوث . 29 (17): 24547-24573 . Bibcode : 2022ESPR...2924547N . doi : 10.1007/s11356-021-18038-5 . ISSN 0944-1344 . PMC 8783770. PMID 35066854 .

[38] لاو، ويني واي؛ شيران، يوناثان؛ بيلي، ريتشارد إم.؛ كوك، إد؛ ستوشتي، مارتن آر.؛ كوسكيلا، جوليا؛ فيليس، كوستا إيه.؛ غودفري، ليندا؛ بوشيه، جوليان؛ مورفي، مارغريت بي.؛ طومسون، ريتشارد سي.؛ جانكوفسكا، إميليا؛ كاستيلو، أرتورو؛ بيلديتش، توبي دي.؛ ديكسون، بن؛ كورسلمان، لورا؛ كوسير، إدوارد؛ فافوينو، إنزو؛ غوتبرليت، جوتا؛ بولش، سارة؛ أتريا، ميرا إي.؛ فيشر، ديفيد؛ هي، كيفن ك.؛ بيتي، ميلان إم.؛ سوميلا، يو. رشيد؛ نيل، إميلي؛ بيرنهوفن، مارك في.؛ لورانس، كيث؛ بالاردي، جيمس إي. (18 سبتمبر 2020). "تقييم السيناريوهات نحو صفر تلوث بلاستيكي" . مجلة ساينس . 369 (6510): 1455– 1461. Bibcode : 2020Sci...369.1455L . doi : 10.1126/science.aba9475 . hdl : 10026.1/ 16767 . PMID 32703909. S2CID 221767531 .

[39] "لماذا إعادة تدوير البلاستيك أمرٌ مُربكٌ للغاية؟" . بي بي سي نيوز . ١٨ ديسمبر ٢٠١٨. تم الاطلاع عليه بتاريخ ٦ أغسطس ٢٠٢١ .

[40] "الارتقاء بإدارة المواد المستدامة: جداول ورسوم بيانية لعام 2018" (ملف PDF) . وكالة حماية البيئة الأمريكية . تم الاطلاع عليه بتاريخ 9 نوفمبر 2021 .

[41] "دليل تصميم APR® من جمعية مُعاد تدوير البلاستيك" . جمعية مُعاد تدوير البلاستيك . تم الاطلاع عليه بتاريخ 24 فبراير 2023 .

[:0-42] ١ ٢ البيئة، الأمم المتحدة (٢١ أكتوبر ٢٠٢١). "الغرق في البلاستيك - النفايات البحرية والنفايات البلاستيكية: رسومات بيانية حيوية" . برنامج الأمم المتحدة للبيئة . تم الاطلاع عليه في ٢١ مارس ٢٠٢٢ .

[43] شين، لي؛ ووريل، إرنست (2014)، "إعادة تدوير البلاستيك" ، دليل إعادة التدوير ، إلسيفير، ص 179-190 ، doi : 10.1016/b978-0-12-396459-5.00013-1 ، ISBN 978-0-12-396459-5تم الاطلاع عليه بتاريخ 13 نوفمبر 2022

[OWID-44] 1 2 ريتشي، هانا ؛ روزر، ماكس (1 سبتمبر 2018). "التلوث البلاستيكي" . عالمنا في بيانات . تم الاسترجاع في 22 سبتمبر 2021 .

[45] وكالة حماية البيئة الأمريكية، مكتب إدارة المواد الكيميائية (12 سبتمبر 2017). "البلاستيك: بيانات خاصة بالمواد" . www.epa.gov . تاريخ الاطلاع: 22 سبتمبر 2021 .

[PE2011-46] 1 2 3 4 5 "حقائق عن البلاستيك 2011" . www.plasticseurope.org . 2 يونيو 2023.

[47] "مقدمة في إعادة تدوير البلاستيك" (ملف PDF) . معهد إدارة النفايات البلاستيكية . تم الاطلاع عليه بتاريخ 22 سبتمبر 2021 .

[48] "النفايات في روسيا: هل هي مجرد قمامة لموارد ثمينة؟" . www.ifc.org .

[ASTM-49] 1 2 "الممارسة القياسية لترميز المنتجات البلاستيكية المصنعة لتحديد نوع الراتنج" . الممارسة القياسية لترميز المنتجات البلاستيكية المصنعة لتحديد نوع الراتنج . الجمعية الأمريكية لاختبار المواد (ASTM International) . تم الاطلاع عليه بتاريخ 21 يناير 2016 .

[50] "19". كيمياء هولت ( طبعة فلوريدا). هولت، راينهارت، ووينستون . 2006. ص 702. ISBN 978-0-03-039114-9لقد سنّت أكثر من نصف الولايات في الولايات المتحدة قوانين تلزم بوضع ملصقات على المنتجات البلاستيكية برموز رقمية تحدد نوع البلاستيك المستخدم فيها.

[97/129/EC-51] الجريدة الرسمية للمفوضية الأوروبية؛ قرار المفوضية (97/129/EC) بإنشاء نظام تعريف لمواد التعبئة والتغليف وفقًا لتوجيه البرلمان الأوروبي والمجلس 94/62/EC

[polymerprocessing.com-52] 1 2 سكوت، كريس. "معلومات وخصائص بولي (إيثيلين تيريفثالات)" . PolymerProcessing.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .

[engineeringtoolbox.com-53] 1 2 3 4 5 6 "معامل المرونة أو معامل يونغ - ومعامل الشد للمواد الشائعة" . EngineeringToolbox.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .

[54] "شركة داينا لاب" . DynaLabCorp.com . مؤرشف من الأصل بتاريخ 22 نوفمبر 2010. تم الاطلاع عليه بتاريخ 13 يوليو 2017 .

[sigmaaldrich.com-55] 1 2 3 "سيجما ألدريتش" (ملف PDF) . سيجما ألدريتش . مؤرشف من الأصل (ملف PDF) بتاريخ 15 مارس 2012. تم الاطلاع عليه بتاريخ 2 سبتمبر 2024 .

[ReferenceA-56] 1 2 سكوت، كريس. "معلومات وخصائص بولي (كلوريد الفينيل)" . PolymerProcessing.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .

[ReferenceB-57] 1 2 موسوعة البلاستيك الحديثة 1999، ص B158 إلى B216. (معامل الشد)

[58] "شركة داينا لاب" . DynaLabCorp.com . مؤرشف من الأصل بتاريخ 21 سبتمبر 2011. تم الاطلاع عليه بتاريخ 13 يوليو 2017 .

[59] "جامعة ووفورد" . LaSalle.edu . مؤرشف من الأصل في 11 يناير 2010. تم الاطلاع عليه في 13 يوليو 2017 .

[ReferenceC-60] 1 2 سكوت، كريس. "معلومات وخصائص البولي بروبيلين" . PolymerProcessing.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .

[61] "ما هو البولي كربونات (PC)؟ "

[62] سكوت، كريس. "معلومات وخصائص البولي كربونات" . PolymerProcessing.com . تم الاطلاع عليه بتاريخ 13 يوليو 2017 .

[63] "معلومات وخصائص البولي كربونات" . PolymerProcessing.com. 15 أبريل 2001. تم الاطلاع عليه بتاريخ 27 أكتوبر 2012 .

[Geyer2020-64] 1 2 غيير، رولاند (2020). النفايات البلاستيكية وإعادة التدوير: الأثر البيئي، والقضايا المجتمعية، والوقاية، والحلول . أمستردام: أكاديميك برس. ص 22. ISBN 978-0-12-817880-5.

[65] معظم أنواع البولي يوريثان هي مواد متصلبة حرارياً، ولكن يتم إنتاج بعض المواد البلاستيكية الحرارية أيضاً، على سبيل المثال سباندكس

[PP&A-66] يشير اختصار PP&A إلى بوليمرات البوليستر والبولي أميد والأكريلات؛ وتُستخدم جميعها في صناعة الألياف الاصطناعية . يجب الحذر من الخلط بينها وبين بولي فثالاميد (PPA).

[Additive-rev-67] هالاداكيس، جون ن.؛ فيليس، كوستا أ.؛ ويبر، رولاند؛ ياكوفيدو، إيليني؛ بورنيل، فيل (فبراير 2018). "نظرة عامة على الإضافات الكيميائية الموجودة في البلاستيك: الهجرة، والانطلاق، والمصير، والأثر البيئي أثناء استخدامها والتخلص منها وإعادة تدويرها" . مجلة المواد الخطرة . 344 : 179-199 . Bibcode : 2018JHzM..344..179H . doi : 10.1016/j.jhazmat.2017.10.014 . PMID 29035713 .

[Cimpan2016-68] 1 2 3 4 سيمبان، سيبريان؛ ماول، أنيا؛ وينزل، هنريك؛ بريتز، توماس (يناير 2016). "التقييم التقني والاقتصادي للفرز المركزي في مرافق استعادة المواد - حالة نفايات التغليف خفيفة الوزن". مجلة الإنتاج الأنظف . 112 : 4387-4397 . Bibcode : 2016JCPro.112.4387C . doi : 10.1016/j.jclepro.2015.09.011 .

[69] فاراكا، جورجيا؛ أستروب، توماس (يوليو 2019). "النفايات البلاستيكية من مراكز إعادة التدوير: توصيف وتقييم قابلية إعادة تدوير البلاستيك". إدارة النفايات . 95 : 388-398 . Bibcode : 2019WaMan..95..388F . doi : 10.1016/j.wasman.2019.06.038 . PMID 31351625. S2CID 198331405 .

[70] أنتونوبولوس، يوانيس؛ فاراكا، جورجيا؛ تونيني، دافيد (مايو 2021). "إعادة تدوير نفايات التغليف البلاستيكية بعد الاستهلاك في الاتحاد الأوروبي: معدلات الاسترداد، وتدفقات المواد، والعوائق" . إدارة النفايات . 126 : 694-705 . Bibcode : 2021WaMan.126..694A . doi : 10.1016/j.wasman.2021.04.002 . PMC 8162419. PMID 33887695 .

[71] بولسن، أوتو م. بريم، نيلز O .؛ إبيهوج، نيلز؛ هانسن، Åse ماري. إيفينز، أولا أنا؛ فان ليليفيلد، دوكو؛ مالمروس، لكل؛ ماتياسين، ليو؛ نيلسن، بيرجيت ه.؛ نيلسن، إيفا مولر؛ شيبي، بنتي؛ سكوف، تورستن؛ ستينباك، إيفا الأول؛ ويلكنز، كين سي. (مايو 1995). “فرز وإعادة تدوير النفايات المنزلية. مراجعة مشاكل الصحة المهنية وأسبابها المحتملة”. علم البيئة الشاملة . 168 (1): 33– 56. بيب كود : 1995ScTEn.168...33P . دوى : 10.1016/0048-9697(95)04521-2 . بميد 7610383 .

[72] دريدجر، ألكسندر جي جي؛ دور، هانز إتش؛ ميتشل، كريستين؛ فان كابيلين، فيليب (2015). "مخلفات البلاستيك في البحيرات العظمى لورنتيان: مراجعة" . مجلة أبحاث البحيرات العظمى . 41 (1): 9-19 . Bibcode : 2015JGLR...41....9D . doi : 10.1016/j.jglr.2014.12.020 . hdl : 10012/11956 .

[flakes-73] 1 2 3 راغيرت، كيم؛ ديلفا، لورينز؛ فان جيم، كيفن (نوفمبر 2017). "إعادة التدوير الميكانيكية والكيميائية للنفايات البلاستيكية الصلبة". إدارة النفايات . 69 : 24-58 . Bibcode : 2017WaMan..69...24R . doi : 10.1016/j.wasman.2017.07.044 . PMID 28823699 .

[74] باور، ماركوس؛ لينر، ماركوس؛ شوابل، دانيال؛ فلاخبيرغر، هيلموت؛ كرانزينغر، لوكاس؛ بومبرغر، رولاند؛ هوفر، فولفغانغ (يوليو 2018). "فصل كثافة البلاستيك المستهلك بعد الاستهلاك باستخدام تقنية الطفو والغرق لإعادة تدوير المواد الخام" . مجلة دورات المواد وإدارة النفايات . 20 (3): 1781-1791 . Bibcode : 2018JMCWM..20.1781B . doi : 10.1007/s10163-018-0748-z .

[75] بونيفازي، جوزيبي؛ دي مايو، فرانشيسكو؛ بوتينزا، فابيو؛ سيرانتي، سيلفيا (مايو 2016). "تحليل الأشعة تحت الحمراء بتقنية فورييه والتصوير الطيفي الفائق المطبق على توصيف وفرز عبوات البلاستيك المستهلكة". مجلة IEEE للمستشعرات . 16 (10): 3428-3434 . Bibcode : 2016ISenJ..16.3428B . doi : 10.1109/JSEN.2015.2449867 . S2CID 6670818 .

[76] هوبو، سارة؛ ديلفا، لورينز؛ فان دام، نيكولاس؛ راغيرت، كيم (2016). "مزج البولي أوليفينات المختلطة المعاد تدويرها مع البولي بروبيلين المعاد تدويره: التأثير على الخصائص الفيزيائية والميكانيكية" . وقائع مؤتمر AIP . 1779 : 140006. doi : 10.1063/1.4965586 .

[77] وو، غوي تشينغ؛ لي، جيا؛ شو، تشنمينغ (مارس 2013). "الفصل الكهروستاتيكي الاحتكاكي لإعادة تدوير النفايات البلاستيكية الحبيبية: مراجعة". إدارة النفايات . 33 (3): 585-597 . Bibcode : 2013WaMan..33..585W . doi : 10.1016/j.wasman.2012.10.014 . PMID 23199793. S2CID 12323746 .

[78] دودبيبا، ج. ساداكي، J .؛ أوكايا، ك. شيباياما، أ. فوجيتا، ت. (ديسمبر 2005). “استخدام جدولة الهواء والفصل الكهربائي لفصل خليط من ثلاثة مواد بلاستيكية”. هندسة المعادن . 18 (15): 1350– 1360. بيب كود : 2005MiEng..18.1350D . دوى : 10.1016/j.mineng.2005.02.015 .

[79] غوندوبالي، ساتيش بولراج؛ هايت، سوبراتا؛ ثاكور، أتول (فبراير 2017). "مراجعة حول الفرز الآلي للنفايات الصلبة البلدية المفصولة من المصدر لإعادة التدوير". إدارة النفايات . 60 : 56-74 . Bibcode : 2017WaMan..60...56G . doi : 10.1016/j.wasman.2016.09.015 . PMID 27663707 .

[80] هولشتاين، فرانك؛ وولليبي، ماركوس؛ أرنايز، سيكستو (24 أكتوبر 2015). "تحديد وفرز نفايات الأغشية البلاستيكية باستخدام التصوير الطيفي فائق الدقة بالأشعة تحت الحمراء القريبة". مطيافية الأشعة تحت الحمراء القريبة: وقائع المؤتمر الدولي . doi : 10.17648/NIR-2015-34127 .

[Kleinhans2021-81] 1 2 كلاينهاينز، كيرستين؛ ديميتس، روبن؛ ديولف، جو؛ راغيرت، كيم؛ دي ميستر، ستيفن (يونيو 2021). "البلاستيك غير المنزلي: البلاستيك 'المنسي' للاقتصاد الدائري" . الرأي الحالي في الهندسة الكيميائية . 32 100680. doi : 10.1016/j.coche.2021.100680 . hdl : 1854/LU-8710264 . ISSN 2211-3398 .

[Shaver-82] 1 2 3 شينز، زوي أو جي؛ شيفر، مايكل بي. (فبراير 2021). "إعادة التدوير الميكانيكي لبلاستيك التغليف: مراجعة" . اتصالات الجزيئات الكبيرة السريعة . 42 (3) 2000415. doi : 10.1002/marc.202000415 . PMID 33000883 .

[83] ين، شي؛ تولادار، رابين؛ شي، فينغ؛ شانكس، روبرت أ.؛ كومب، مارك؛ كوليستر، توني (ديسمبر 2015). "إعادة المعالجة الميكانيكية لنفايات البولي أوليفين: مراجعة". هندسة وعلوم البوليمرات . 55 (12): 2899-2909 . Bibcode : 2015PESci..55.2899Y . doi : 10.1002/pen.24182 .

[84] بابيتو، أليكس س.؛ أنتونس، مارسيلا س.؛ بيتيني، سيلفيا هـ.ب.؛ بونس، بالتوس س. (فبراير 2020). "تقييم مُركّز على إعادة التدوير للتدهور الحراري الميكانيكي التأكسدي لذوبان البولي إيثيلين عالي الكثافة المحتوي على عامل مؤكسد" . مجلة البوليمرات والبيئة . 28 (2): 699-712 . Bibcode : 2020JPEnv..28..699B . doi : 10.1007/s10924-019-01641-6 . S2CID 209432804 .

[85] ألداس، ميغيل؛ بالادينيس، أندريا؛ فالي، فلاديمير؛ بازمينيو، ميغيل؛ كيروز، فرانسيسكو (2018). "تأثير المواد البلاستيكية المضافة المُحفزة للتحلل على إعادة تدوير البولي إيثيلين" . المجلة الدولية لعلوم البوليمرات . 2018 : 1-10 . doi : 10.1155/2018/2474176 .

[86] ديلفا، لورينز؛ هوبو، سارة؛ كاردون، لودفيج؛ راغيرت، كيم (ديسمبر 2018). "حول دور مثبطات اللهب في إعادة التدوير الميكانيكي للنفايات البلاستيكية الصلبة". إدارة النفايات . 82 : 198-206 . Bibcode : 2018WaMan..82..198D . doi : 10.1016/j.wasman.2018.10.030 . PMID 30509582. S2CID 54487823 .

[87] باتشي، م؛ لا مانتيا، ف.ب. (يناير 1999). "تأثير كميات صغيرة من كلوريد البولي فينيل على إعادة تدوير بولي إيثيلين تيريفثالات". تحلل البوليمر واستقراره . 63 (1): 11-14 . doi : 10.1016/S0141-3910(98)00053-6 .

[88] بفاندنر، ر.؛ هيربست، هـ.؛ هوفمان، ك.؛ سيتك، ف. (أكتوبر 1995). "إعادة تدوير البوليمرات وإعادة تثبيتها لتطبيقات عالية الجودة. نظرة عامة". Angewandte Makromolekulare Chemie . 232 (1): 193–227 . doi : 10.1002/apmc.1995.052320113 .

[89] بفاندنر، رودولف (يوليو 2022). "إعادة التثبيت - 30 عامًا من البحث لتحسين جودة البلاستيك المعاد تدويره: مراجعة" . تحلل البوليمر واستقراره . 203 110082. doi : 10.1016/j.polymdegradstab.2022.110082 .

[90] تشانغ، كونغ كونغ؛ تشانغ، فو شين (يونيو 2012). "إزالة مثبطات اللهب المبرومة من النفايات البلاستيكية الكهربائية والإلكترونية بتقنية المعالجة الحرارية المائية" . مجلة المواد الخطرة . 221-222 : 193-198 . Bibcode : 2012JHzM..221..193Z . doi : 10.1016/j.jhazmat.2012.04.033 . PMID 22575175 .

[91] كونينغ، سي (1998). "استراتيجيات لتحسين توافق مزائج البوليمرات". التقدم في علوم البوليمرات . 23 (4): 707-757 . doi : 10.1016/S0079-6700(97)00054-3 . hdl : 2268/4370 .

[92] فيلابلانا، فرانسيسكو؛ كارلسون، سيجبريت (14 أبريل 2008). "مفاهيم الجودة لتحسين استخدام المواد البوليمرية المعاد تدويرها: مراجعة" . مواد وهندسة الجزيئات الكبيرة . 293 (4): 274-297 . doi : 10.1002/mame.200700393 .

[93] كريستي، أليسون جيه؛ فيليبس، سكوت تي. (22 مارس 2023). "بلاستيك قابل لإعادة التدوير في حلقة مغلقة من بولي (إيثيل سيانو أكريلات)" . ساينس أدفانسز . 9 (12) eadg2295. Bibcode : 2023SciA....9G2295C . doi : 10.1126/sciadv.adg2295 .

[closing-loop-94] 1 2 إريكسن، إم كيه؛ كريستيانسن، جيه دي؛ داوغارد، إيه إي؛ أستروب، تي إف (أغسطس 2019). "إغلاق حلقة إعادة تدوير نفايات البولي إيثيلين تيريفثالات (PET) والبولي إيثيلين (PE) والبولي بروبيلين (PP) من المنازل: تأثير خصائص المواد وتصميم المنتج على إعادة تدوير البلاستيك" ( ملف PDF) . إدارة النفايات . 96 : 75-85 . Bibcode : 2019WaMan..96...75E . doi : 10.1016/j.wasman.2019.07.005 . PMID 31376972. S2CID 199067235 .

[ellen-95] ١ ٢ "اقتصاد البلاستيك الجديد: إعادة التفكير في مستقبل البلاستيك وتحفيز العمل" . www.ellenmacarthurfoundation.org . يناير ٢٠١٧. تم الاطلاع عليه بتاريخ ٢٨ مايو ٢٠٢١ .

[96] ويل، فرانك (سبتمبر 2011). "عشرون عامًا من إعادة تدوير زجاجات البولي إيثيلين تيريفثالات - نظرة عامة". الموارد، الحفظ وإعادة التدوير . 55 (11): 865-875 . Bibcode : 2011RCR....55..865W . doi : 10.1016/j.resconrec.2011.04.009 .

[97] شينز، زوي أو جي؛ شيفر، مايكل بي. (فبراير 2021). "إعادة التدوير الميكانيكي لبلاستيك التغليف: مراجعة" . اتصالات الجزيئات الكبيرة السريعة . 42 (3) 2000415. doi : 10.1002/marc.202000415 . PMID 33000883 .

[fibre-98] شين ، لي؛ ووريل، إرنست؛ باتيل، مارتن ك. (نوفمبر 2010). "إعادة التدوير ذات الحلقة المفتوحة: دراسة حالة لتقييم دورة حياة إعادة تدوير زجاجات البولي إيثيلين تيريفثالات إلى ألياف". الموارد ، الحفظ وإعادة التدوير . 55 (1): 34-52 . Bibcode : 2010RCR....55...34S . doi : 10.1016/j.resconrec.2010.06.014 .

[99] هويسمان، صوفي؛ ديبافاي، سام؛ شاوبروك، توماس؛ ميستر، ستيفن دي؛ أردينتي، فولفيو؛ ماثيو، فابريس؛ ديولف، جو (أغسطس 2015). "معدل فائدة إعادة التدوير لأنظمة الحلقة المغلقة والحلقة المفتوحة: دراسة حالة حول إعادة تدوير البلاستيك في فلاندرز". الموارد، الحفظ وإعادة التدوير . 101 : 53-60 . Bibcode : 2015RCR...101...53H . doi : 10.1016/j.resconrec.2015.05.014 . hdl : 1854/LU-6851927 .

[Misconceptions-100] غيير، رولاند؛ كوتشنسكي، براندون؛ زينك، تريفور؛ هندرسون، آشلي (أكتوبر 2016). "مفاهيم خاطئة شائعة حول إعادة التدوير". مجلة علم البيئة الصناعية . 20 (5): 1010-1017 . Bibcode : 2016JInEc..20.1010G . doi : 10.1111/jiec.12355 . S2CID 153936564 .

[101] غوبتا، أرفيند؛ ميسرا، مانجوسري؛ موهانتي، عمار ك. (2021). "مواد مستدامة جديدة من نفايات البلاستيك: مزيج متوافق من أغلفة البالات المهملة والزجاجات البلاستيكية" . RSC Advances . 11 (15): 8594–8605 . Bibcode : 2021RSCAd..11.8594G . doi : 10.1039/D1RA00254F . PMC 8695198. PMID 35423365 .

[102] يانغ ، ون تشينغ. دونغ، تشينغيين؛ ليو، شيلي؛ شيه، هنغوا. ليو، ليلى؛ لي جينهوي (2012). "طرق إعادة التدوير والتخلص من مخلفات رغوة البولي يوريثان" . بروسيديا العلوم البيئية . 16 : 167– 175. بيب كود : 2012PrEnS..16..167Y . دوى : 10.1016/j.proenv.2012.10.023 .

[103] ضياء، خالد محمود؛ بهاتي، حق نواز؛ أحمد بهاتي، إعجاز (أغسطس 2007). "طرق البولي يوريثان ومركبات البولي يوريثان، وإعادة التدوير والاستخلاص: مراجعة". البوليمرات التفاعلية والوظيفية . 67 (8): 675-692 . Bibcode : 2007RFPol..67..675Z . doi : 10.1016/j.reactfunctpolym.2007.05.004 .

[104] لي، أليسيا؛ ليو، مي شان (يناير 2021). "إعادة التدوير الثلاثية لنفايات البلاستيك: تحليل المواد الأولية وطرق التحلل الكيميائي والبيولوجي". مجلة دورات المواد وإدارة النفايات . 23 (1): 32-43 . Bibcode : 2021JMCWM..23...32L . doi : 10.1007/s10163-020-01106-2 . S2CID 225247645 .

[105] رحيمي، علي رضا؛ غارسيا، جانيت م. (يونيو 2017). "إعادة التدوير الكيميائي للنفايات البلاستيكية لإنتاج مواد جديدة". مجلة Nature Reviews Chemistry . 1 (6): 0046. doi : 10.1038/s41570-017-0046 .

[106] كوتس، جيفري دبليو؛ جيتزلر، يوتان دي واي إل (يوليو 2020). "إعادة التدوير الكيميائي إلى مونومر من أجل اقتصاد بوليمر دائري مثالي". مجلة نيتشر ريفيوز ماتيريالز . 5 (7): 501-516 . Bibcode : 2020NatRM...5..501C . doi : 10.1038/s41578-020-0190-4 . S2CID 215760966 .

[life-107] 1 2 3 فولمر، إينا؛ جينكس، مايكل ج.ف. رولاندز، مارك CP؛ وايت ، روبن ج. هارملين، تون؛ وايلد، بول؛ لان، جيرارد ب. ميرير، فلوريان. كورينتجيس، جوس تي اف؛ Weckhuysen، Bert M. (سبتمبر 2020). "ما وراء إعادة التدوير الميكانيكية: إعطاء حياة جديدة للنفايات البلاستيكية" . Angewandte Chemie الطبعة الدولية . 59 (36): 15402– 15423. بيب كود : 2020ACIE...5915402V . دوى : 10.1002/anie.201915651 . بمك 7497176 . بميد 32160372 .

[Thiounn2020-108] 1 2 3 ثيون، تيمي؛ سميث، ريت سي. (15 مايو 2020). "التطورات والأساليب لإعادة التدوير الكيميائي للنفايات البلاستيكية" . مجلة علوم البوليمرات . 58 (10): 1347-1364 . doi : 10.1002/pol.20190261 .

[109] كوماجاي، شوجو؛ ناكاتاني، يونيو؛ سايتو، يوكو؛ فوكوشيما، ياسوهيرو؛ يوشيوكا ، توشياكي (1 نوفمبر 2020). "أحدث الاتجاهات والتحديات في إعادة تدوير المواد الخام للبلاستيك متعدد الأوليفينات" . مجلة معهد البترول الياباني . 63 (6): 345-364 . دوى : 10.1627/jpi.63.345 .

[110] "البلاستيك - الحقائق 2020" (ملف PDF) . PlasticsEurope . تم الاطلاع عليه في 1 سبتمبر 2021 .

[111] كامينسكي، دبليو؛ بريدل، إم؛ صادقي، أ (سبتمبر 2004). "إعادة تدوير المواد الأولية للبوليمرات عن طريق التحلل الحراري في طبقة مميعة". تحلل البوليمر واستقراره . 85 (3): 1045-1050 . doi : 10.1016/j.polymdegradstab.2003.05.002 .

[112] تورنييه، ف.؛ توبهام، س.م.؛ جيل، أ.؛ ديفيد، ب.؛ فولغواس، س.؛ مويا-ليكلير، إ.؛ كاميونكا، إ.؛ ديروسو، م.-ل.؛ تيكسييه، هـ.؛ غافالدا، س.؛ كوت، م. (أبريل 2020). " إنزيم مُهندس لتحليل وإعادة تدوير زجاجات البلاستيك PET" . مجلة نيتشر . 580 (7802): 216-219 . Bibcode : 2020Natur.580..216T . doi : 10.1038/s41586-020-2149-4 . ISSN 0028-0836 . PMID 32269349. S2CID 215411815 .

[113] وي، رين؛ زيمرمان، وولفغانغ (نوفمبر 2017). "الإنزيمات الميكروبية لإعادة تدوير البلاستيك المقاوم المصنوع من البترول: إلى أي مدى وصلنا؟" . التكنولوجيا الحيوية الميكروبية . 10 (6): 1308-1322 . doi : 10.1111/1751-7915.12710 . PMC 5658625. PMID 28371373 .

[114] غيير، ب.؛ لورنز، ج.؛ كاندلباور، أ. (2016). "إعادة تدوير بولي (إيثيلين تيريفثالات) - مراجعة تركز على الطرق الكيميائية" . رسائل البوليمر السريعة . 10 (7): 559-586 . doi : 10.3144/expresspolymlett.2016.53 .

[115] سينغ، ناريندر؛ هوي، ديفيد؛ سينغ، روبيندر؛ أهوجا، IPS؛ فيو، لوتشيانو؛ فراتيرنالي، فرناندو (أبريل 2017). "إعادة تدوير النفايات البلاستيكية الصلبة: مراجعة لأحدث التقنيات والتطبيقات المستقبلية". Composites Part B: Engineering . 115 : 409–422 . doi : 10.1016/j.compositesb.2016.09.013 .

[JP-116] "مقدمة عن إعادة تدوير البلاستيك في اليابان 2019" (ملف PDF) . معهد إدارة النفايات البلاستيكية . تم الاطلاع عليه بتاريخ 19 مايو 2021 .

[US-117] وكالة حماية البيئة الأمريكية، مكتب إدارة البيئة (12 سبتمبر 2017). "البلاستيك: بيانات خاصة بالمواد" . وكالة حماية البيئة الأمريكية .

[118] "التوجيه 2008/98/EC الصادر عن البرلمان الأوروبي والمجلس. المادة 3: التعاريف" . Legislation.gov.uk . 2008. الفقرة 15أ . تم الاطلاع عليه بتاريخ 4 أغسطس 2021 .

[US-WtE-119] 1 2 موخرجي، سي.؛ ديني، ج.؛ مبونيمبا، إي جي؛ سلاجلي، ج.؛ بهوميك، ر. (1 مارس 2020). "مراجعة لاتجاهات تحويل النفايات الصلبة البلدية إلى طاقة في الولايات المتحدة الأمريكية" . مراجعات الطاقة المتجددة والمستدامة . 119 109512. Bibcode : 2020RSERv.11909512M . doi : 10.1016/j.rser.2019.109512 . S2CID 209798113 .

[120] غرادوس، ريموند إتش جيه إم؛ نيلسن، بول إتش إل؛ ديجكراف، إلبرت؛ فان كوبن، ريك جيه. (مايو 2017). "تحليل فعالية التكلفة لحرق أو إعادة تدوير النفايات البلاستيكية المنزلية الهولندية" . الاقتصاد البيئي . 135 : 22-28 . Bibcode : 2017EcoEc.135...22G . doi : 10.1016/j.ecolecon.2016.12.021 . hdl : 1871.1/390ebc9d-5968-479b-bd72-23ffe7c85c43 . S2CID 21744131 .

[121] فوكوشيما، ماساكي؛ وو، بيلي؛ إيبي، هيديتوشي؛ واكاي، كيجي؛ سوجياما، إيتشي؛ آبي، هيرونوبو؛ كيتاجاوا، كيوهيكو؛ تسوروجا، شيجينوري؛ شيمورا، كاتسومي؛ أونو ، إيتشي (يونيو 2010). "دراسة عن تكنولوجيا إزالة الكلور للنفايات البلاستيكية البلدية التي تحتوي على كلوريد البوليفينيل والبولي إيثيلين تيريفثاليت". مجلة دورات المواد وإدارة النفايات . 12 (2): 108– 122. بيب كود : 2010JMCWM..12..108F . دوى : 10.1007/s10163-010-0279-8 . S2CID 94190060 .

[122] فرنانديز-غونزاليس، ج.م.؛ غريندلاي، أ.ل.؛ سيرانو-برناردو، ف.؛ رودريغيز-روخاس، م.إ.؛ زامورانو، م. (سبتمبر 2017). "مراجعة اقتصادية وبيئية لأنظمة تحويل النفايات إلى طاقة لإدارة النفايات الصلبة البلدية في البلديات المتوسطة والصغيرة". إدارة النفايات . 67 : 360-374 . Bibcode : 2017WaMan..67..360F . doi : 10.1016/j.wasman.2017.05.003 . PMID 28501263 .

[123] نوغروهو، عارف سيتيو؛ شاميم، موش؛ هداية، فاطمة ن. (2018). النفايات البلاستيكية كمصدر بديل للطاقة . تصميم المنتجات والعمليات المستدامة الموجه نحو الإنسان: المواد. وقائع مؤتمر AIP. المجلد 1977. ص 060010. Bibcode : 2018AIPC.1977f0010N . doi : 10.1063/1.5043022 .

[2011CommercialRev-124] 1 2 بتلر، إي.؛ ديفلين، جي.؛ ماكدونيل، ك. (1 أغسطس 2011). "تحويل نفايات البولي أوليفينات إلى وقود سائل عبر التحلل الحراري: مراجعة لأحدث التقنيات التجارية والأبحاث المخبرية الحديثة". تثمين النفايات والكتلة الحيوية . 2 (3): 227-255 . Bibcode : 2011WBioV...2..227B . doi : 10.1007/s12649-011-9067-5 . hdl : 10197/6103 . S2CID 98550187 .

[125] أنور شر الدين، شافيرينا ديانا؛ ابنيسا، فيصل؛ وان داود، وان محمد عشري؛ عروة، محمد خير الدين (مايو 2016). "مراجعة حول الانحلال الحراري للنفايات البلاستيكية". تحويل الطاقة وإدارتها . 115 : 308– 326. بيب كود : 2016ECM...115..308A . دوى : 10.1016/j.enconman.2016.02.037 .

[126] كامينسكي، دبليو؛ شليسلمان، بي؛ سيمون، سي إم (أغسطس 1996). "التحلل الحراري للنفايات البلاستيكية المختلطة إلى مواد عطرية وغاز". تحلل البوليمر واستقراره . 53 (2): 189-197 . doi : 10.1016/0141-3910(96)00087-0 .

[127] كيسادا، ل.؛ كاليرو، م.؛ مارتين-لارا، م.أ.؛ بيريز، أ.؛ بلازكيز، ج. (1 نوفمبر 2019). "توصيف الوقود المُنتَج عن طريق التحلل الحراري للأغشية البلاستيكية المُستخلصة من النفايات الصلبة البلدية" . الطاقة . 186 115874. Bibcode : 2019Ene...18615874Q . doi : 10.1016/j.energy.2019.115874 . ISSN 0360-5442 . S2CID 201243993 .

[128] كوماجاي، شوغو؛ يوشيوكا، توشياكي (1 نوفمبر 2016). "إعادة تدوير المواد الأولية عبر التحلل الحراري للنفايات البلاستيكية" . مجلة معهد البترول الياباني . 59 (6): 243-253 . doi : 10.1627/jpi.59.243 .

[129] أغوادو، ج.؛ سيرانو، د.ب.؛ إسكولا، ج.م. (5 نوفمبر 2008). "الوقود من النفايات البلاستيكية بواسطة العمليات الحرارية والحفزية: مراجعة". مجلة البحوث في الكيمياء الصناعية والهندسية . 47 (21): 7982-7992 . doi : 10.1021/ie800393w .

[130] ميانداد، ر.؛ بركات، م.أ.؛ أبو ريازايزة، أسد س.؛ ريحان، م.؛ نظامي، أ.س. (1 يوليو 2016). "التحلل الحراري التحفيزي للنفايات البلاستيكية: مراجعة". سلامة العمليات وحماية البيئة . 102 : 822-838 . Bibcode : 2016PSEP..102..822M . doi : 10.1016/j.psep.2016.06.022 .

[131] ريحان، م.؛ ميانداد، ر.؛ بركات، م.أ.؛ إسماعيل، إ.م.إ.؛ الميلبي، ت.؛ جاردي، ج.؛ حسن بور، أ.؛ خان، م.ز.؛ دميرباس، أ.؛ نظامي، أ.س. (1 أبريل 2017). "تأثير محفزات الزيوليت على زيت التحلل الحراري السائل" (ملف PDF) . التدهور البيولوجي والتحلل البيولوجي الدولي . 119 : 162-175 . Bibcode : 2017IBiBi.119..162R . doi : 10.1016/j.ibiod.2016.11.015 .

[132] بوكارابو، كيران راج؛ غانغادار، د. سيفا؛ جيوتي، ي.؛ كاناساني، براساد (18 يوليو 2018). "إدارة وتحويل واستخدام النفايات البلاستيكية كمصدر للطاقة المستدامة لتشغيل السيارات: مراجعة". مصادر الطاقة، الجزء أ: الاسترداد والاستخدام والآثار البيئية . 40 (14): 1681-1692 . doi : 10.1080/15567036.2018.1486898 . S2CID 103779086 .

[133] أوسما، أنيا (17 يونيو 2019). "التحلل الحراري للنفايات البلاستيكية: الفرص والتحديات" . مؤتمر بيروليك 2019: التحلل الحراري وتسييل الكتلة الحيوية والنفايات . 152 104804. الأرشيف الرقمي لمعهد البحوث الاقتصادية. رمز Bibcode : 2020JAAP..15204804Q . doi : 10.1016/j.jaap.2020.104804 . تاريخ الاسترجاع: 10 يونيو 2021 .

[auto1-134] بينافيدس، باهولا ثاثيانا؛ صن، بينغبينغ؛ هان، جيونغوو؛ دان، جينيفر ب.؛ وانغ، مايكل (سبتمبر 2017). "تحليل دورة حياة الوقود المُستخلص من البلاستيك غير المُعاد تدويره بعد الاستخدام" . مجلة الوقود . 203 : 11-22 . Bibcode : 2017Fuel..203...11B . doi : 10.1016/j.fuel.2017.04.070 . OSTI 1353191 .

[135] رولينسون، أندرو نيل. أولاديجو ، جوموك موجيسولا (فبراير 2019). "«أخطاء مُسجّلة ببراءات اختراع»، والوعي بالكفاءة، ومزاعم الاستدامة الذاتية في قطاع طاقة التحلل الحراري من النفايات». الموارد، الحفظ، وإعادة التدوير . 141 : 233-242 . Bibcode : 2019RCR...141..233R . doi : 10.1016/j.resconrec.2018.10.038 . S2CID 115296275 .

[136] «العلماء يستخدمون البلاستيك لصنع الفولاذ» . CNN.com . مؤرشف من الأصل بتاريخ 12 أغسطس 2005. تم الاطلاع عليه بتاريخ 10 أغسطس 2005 .

[137] نومورا، سيجي (مارس 2015). "استخدام النفايات البلاستيكية في أفران الكوك: مراجعة" . مجلة علم المعادن المستدام . 1 (1): 85-93 . Bibcode : 2015JSusM...1...85N . doi : 10.1007/s40831-014-0001-5 . S2CID 137233367 .

[138] خان، كفايت الله؛ جلال، فضل إ.؛ إقبال، مدثر؛ خان، محمد عمران؛ أمين، محمد ناصر؛ الفياض، مجدي عادل (23 أبريل 2022). "النمذجة التنبؤية لقوة انضغاط ملاط الأسمنت المخلوط بنفايات البولي إيثيلين تيريفثالات/المواد الأسمنتية التكميلية باستخدام برمجة التعبير الجيني" . المواد . 15 ( 9): 3077. Bibcode : 2022Mate...15.3077K . doi : 10.3390/ma15093077 . ISSN 1996-1944 . PMC 9102582. PMID 35591409 .

[139] ريس، جيه إم إل؛ كارنيرو، إي بي (1 فبراير 2012). "تقييم ركام نفايات البولي إيثيلين تيريفثالات في ملاط البوليمر" . مواد البناء والتشييد . 27 (1): 107-111 . doi : 10.1016/j.conbuildmat.2011.08.020 . ISSN 0950-0618 .

[140] جافيلا، ستاماتيا. راكانتا، إيليني؛ نتزيوني، أفروديتي؛ كاسلوري ريجوبولو، فاسيليا (24 أكتوبر 2022). "متابعة أحد عشر عاماً لتأثير إضافة الركام الحراري إلى الخرسانة المسلحة" . المباني . 12 (11): 1779. دوى : 10.3390/المباني12111779 . ISSN 2075-5309 .

[141] أوويرا، ب.و.؛ أديسينا، أ. (يونيو 2020). "تحويل النفايات البلاستيكية إلى منتجات بناء: الوضع الراهن، والقيود، والآفاق المستقبلية" . دراسات حالة في مواد البناء . 12 e00330. doi : 10.1016/j.cscm.2020.e00330 . S2CID 212815459 .

[142] "استخدام النفايات البلاستيكية في بناء الطرق " . pib.gov.in.

[143] كونلون، كاتي (18 أبريل 2021). "الطرق البلاستيكية: ليست كما يُصوَّر لها" . المجلة الدولية للتنمية المستدامة وعلم البيئة العالمي . 29 : 80-83 . doi : 10.1080/13504509.2021.1915406 . S2CID 234834344 .

[144] ديبسكا، برنارديتا؛ بريغوليني سيلفا، غيلهيرمي خورخي (يناير 2021). "الخواص الميكانيكية والبنية المجهرية لملاط الإيبوكسي المصنوع من نفايات البولي إيثيلين وبولي (إيثيلين تيريفثالات)" . المواد . 14 ( 9): 2203. Bibcode : 2021Mate...14.2203D . doi : 10.3390/ma14092203 . ISSN 1996-1944 . PMC 8123358. PMID 33923013 .

[145] ثورنيكروفت، ج.؛ أور، ج.؛ سافويكار، ب.؛ بول، ر. ج. (10 فبراير 2018). "أداء الخرسانة الإنشائية مع نفايات البلاستيك المعاد تدويرها كبديل جزئي للرمل" . مواد البناء والتشييد . 161 : 63-69 . Bibcode : 2018CBMat.161...63T . doi : 10.1016/j.conbuildmat.2017.11.127 . ISSN 0950-0618 .

[146] بهيج، سيف الله؛ العمري، صفي الله؛ فيوجياس، فرانسواز؛ فقيري، أمان الله (15 يوليو 2020م). "خصائص الخرسانة الطازجة والمتصلبة المحتوية على أشكال مختلفة من النفايات البلاستيكية – مراجعة" . إدارة النفايات . 113 : 157– 175. بيب كود : 2020WaMan.113..157B . دوى : 10.1016/j.wasman.2020.05.048 . ISSN 0956-053X . بميد 32534235 . S2CID 219637371 .

[147] سي بي سي (8 أكتوبر 2020) [23 سبتمبر 2020]. "إعادة التدوير كانت كذبة - كذبة كبيرة - لبيع المزيد من البلاستيك، كما يقول خبراء الصناعة" . وثائقيات سي بي سي .

[148] دارنا نور (15 فبراير 2024). "«لقد كذبوا»: كشف تقرير أن منتجي البلاستيك خدعوا الجمهور بشأن إعادة التدوير . theguardian.com . تاريخ الاطلاع: 16 فبراير 2024 .

[149] ماكورميك، إيرين؛ سيموندز، شارلوت؛ غلينزا، جيسيكا؛ غامون، كاثرين (21 يونيو 2019). "يكشف تحقيق أن إعادة تدوير البلاستيك لدى الأمريكيين تُلقى في مكبات النفايات" . صحيفة الغارديان . ISSN 0261-3077 . تاريخ الاطلاع: 6 يوليو 2024 .

[:5-150] بيتسكو، إميلي (11 مارس 2020). "خرافة إعادة التدوير لهذا الشهر: الرموز المرقمة الموجودة على البلاستيك أحادي الاستخدام لا تعني "يمكنك إعادة تدويري"" . أوشيانا . تم الاطلاع عليه بتاريخ 12 أكتوبر 2020 .

[ 1 ]

[ 2 ]

[ 3 ]

[ 4 ]

[ 5 ]

[ 6 ]

[ 7 ]

[ 8 ]

[ 9 ]

[ 10 ]

[ 11 ]

[ 12 ]

[ 13 ]

[ 14 ]

[ 15 ]

[ 16 ]

[ 17 ]

[

[ 21 ]

[ 22 ]

[ 23 ]

[ 24 ]

[ 25 ]

[ 26 ]

[ 27 ]

[ ٢٨ ]

[ 29 ]

[ 30 ]

[ 31 ]

[ ٣٣ ]

[ 35 ]

[ 36 ]

[ 37 ]

[ 38 ]

[ 39 ]

[ 40 ]

[ 41 ]

[ 43 ]

[ 44 ]

[ 45 ]

[ 46 ]

[ 47 ]

[ 48 ]

[ 49 ]

[ 50 ]

[ 51 ]

[ 52 ]

[ 53 ]

[ 54 ]

[ 55 ]

[ 56 ]

[ 57 ]

[ 58 ]

[ 59 ]

[ 60 ]

[ 61 ]

[ 62 ]

[ 63 ]

[ 64 ]

[ 65 ]

[ 66 ]

[ 67 ]

[ 68 ]

[ 69 ]

[ 70 ]

[ 71 ]

[ 72 ]

[ 73 ]

[ 74 ]

[ 75 ]

[ 76 ]

[ 77 ]

[ 78 ]

[ 79 ]

[ 80 ]

[ 81 ]

[ 82 ]

[

[

[

[

[

[ 88 ]

[ 89 ]

[ 90 ]

[ 91 ]

[ 92 ]

[ 93 ]

[ 94 ]

[ 95 ]

[ 96 ]

[ 97 ]

[ 98 ]

[ 99 ]

[ 100 ]

[ 101 ]

[ 102 ]

[ 103 ]

[ 104 ]

[ 105 ]

اللغة	العربية (RTL)
روابط موسوعية	30 رابطاً
المصدر الأصلي	ويكيبيديا ↗
