صاروخ جافلين FGM -148 ، أو نظام الأسلحة المتقدمة المضادة للدبابات - متوسط ​​(AAWS-M)، هو نظام أمريكي الصنع محمول على الكتف مضاد للدبابات، يدخل الخدمة منذ عام 1996 ويخضع لتحديثات مستمرة. وقد حلّ محل صاروخ دراغون M47 المضاد للدبابات في الخدمة الأمريكية. [ 11 ] يتميز بتصميم "أطلق وانسَ" مع توجيه تلقائي بالأشعة تحت الحمراء ، مما يسمح للمستخدم بالاحتماء فور الإطلاق، على عكس الأنظمة الموجهة سلكيًا مثل نظام دراغون، والتي تتطلب من المستخدم توجيه السلاح طوال فترة الاشتباك. يمكن لرأس جافلين الحربي شديد الانفجار المضاد للدبابات (HEAT) تدمير الدبابات الحديثة من خلال الهجوم من الأعلى، حيث يكون درعها أرق ما يكون، وهو فعال ضد التحصينات في الهجوم المباشر. يستخدم جافلين رأسًا حربيًا مزدوج الشحنة لتجاوز الدروع التفاعلية المتفجرة (ERA) للدبابات المعادية، والتي عادةً ما تجعل رؤوس HEAT الحربية غير فعالة.

اعتبارًا من عام 2019بحسب ادعاءات الشركة المصنعة، فقد استُخدم صاروخ جافلين في حوالي خمسة آلاف عملية ناجحة. [ 8 ] وبحلول أغسطس 2021، تم تسليم خمسين ألف صاروخ إلى العملاء. [ 9 ]

ظهر السلاح لأول مرة في القتال في العراق عام 2003 وبرز في الحرب الروسية الأوكرانية ، حيث استخدمته القوات الأوكرانية على نطاق واسع خلال المراحل الأولى من الغزو الروسي عام 2022 .

ملخص

صاروخ جافلين هو صاروخ يُطلق ويُنسى، مزود بنظام تثبيت الهدف قبل الإطلاق ونظام توجيه ذاتي تلقائي. يستخدم النظام مسار طيران هجومي علوي ضد المركبات المدرعة، حيث يهاجم الدروع العلوية الرقيقة عادةً، ولكنه قادر أيضاً على شن هجوم مباشر، لاستخدامه ضد المباني، والأهداف القريبة جداً بحيث لا يمكن استهدافها من الأعلى، والأهداف الموجودة خلف العوائق، والمروحيات . [ 11 ]

يبلغ ارتفاعه الأقصى 150 مترًا (490 قدمًا) في وضع الهجوم العلوي، و 60 مترًا (200 قدم) في وضع الهجوم المباشر. كانت النسخ الأولى منه بمدى 2000 متر (6600 قدم) ، ثم زاد لاحقًا إلى 2500 متر (8200 قدم) . وهو مزود بباحث تصوير بالأشعة تحت الحمراء . يحتوي الرأس الحربي الترادفي على شحنتين مُشكّلتين : رأس حربي تمهيدي لتفجير أي درع تفاعلي متفجر ، ورأس حربي رئيسي لاختراق الدرع الأساسي.

فيما يُعرف بـ" نظام الإطلاق الناعم "، يُقذف الصاروخ من منصة الإطلاق إلى مسافة آمنة من المُشغّل قبل اشتعال محركات الصاروخ الرئيسية. [ 17 ] هذا يُصعّب تحديد منصة الإطلاق، مع أن ارتداد الصاروخ من أنبوب الإطلاق لا يزال يُشكّل خطرًا على الأفراد القريبين. يُمكن لفريق الإطلاق التحرّك فور إطلاق الصاروخ "الذي يُطلق دون توجيه"، أو الاستعداد فورًا لإطلاق النار على هدفهم التالي. [ 18 ] يُحمل نظام الصاروخ أحيانًا بواسطة جنديين، أحدهما مُدفعي والآخر حامل ذخيرة، مع أن جنديًا واحدًا يُمكنه إطلاقه. بينما يُصوّب المُدفعي الصاروخ ويُطلقه، يقوم حامل الذخيرة بمسح المنطقة بحثًا عن أهداف مُحتملة، ويُراقب التهديدات مثل مركبات أو قوات العدو، ويتأكّد من خلوّ الأفراد والعوائق من ارتداد الصاروخ.

تطوير

في عام 1983، قدم الجيش الأمريكي متطلباته لنظام الأسلحة المتقدمة المضادة للدبابات - المتوسطة (AAWS-M). وفي عام 1985، تمت الموافقة على تطوير نظام AAWS-M. [ 19 ] في أغسطس 1986، بدأت مرحلة إثبات المبدأ (POP) للتطوير، حيث مُنح عقد بقيمة 30 مليون دولار أمريكي لإثبات الجوانب التقنية: شركة فورد إيروسبيس (التحكم بشعاع الليزر)، ومجموعة هيوز لأنظمة صواريخ الطائرات (التصوير بالأشعة تحت الحمراء مع وصلة كابل ألياف بصرية)، وشركة تكساس إنسترومنتس (التصوير بالأشعة تحت الحمراء). [ 20 ] في أواخر عام 1988، انتهت مرحلة إثبات المبدأ. في يونيو 1989، مُنح عقد التطوير الكامل لمشروع مشترك بين شركتي تكساس إنسترومنتس ومارتن ماريتا ، اللتين أصبحتا الآن رايثيون ولوكهيد مارتن . [ 21 ] وحصل نظام AAWS-M على التسمية FGM-148.

في أبريل 1991، نجحت أول رحلة تجريبية لصاروخ جافلين، وفي مارس 1993، نجحت أول عملية إطلاق تجريبية من منصة الإطلاق. وفي عام 1994، تم الترخيص بإنتاج كميات محدودة، [ 11 ] ونُشرت أولى صواريخ جافلين مع وحدات الجيش الأمريكي في عام 1996. [ 11 ]

الاختبار والتقييم

نشر مكتب المحاسبة العامة (GAO)، الذي أعيد تسميته منذ ذلك الحين إلى مكتب المحاسبة الحكومية ، تقريراً يشكك في مدى كفاية اختبار جافلين.

  1. إشراك مختبري العمليات في وقت مبكر من عملية التطوير؛
  2. استخدام النمذجة والمحاكاة؛
  3. دمج التطوير والاختبار التشغيلي؛
  4. الجمع بين الاختبار والتدريب.

استفادت المرحلة الأخيرة من تطوير صاروخ جافلين بأثر رجعي من مبادرات الاختبار التشغيلي الجديدة آنذاك التي وضعها وزير الدفاع، بالإضافة إلى اختبار إضافي أُجري نتيجةً لاستجابة الجيش لتقرير مكتب المحاسبة الحكومي. قبل نشره في الكتيبة الثالثة من فوج الرينجرز 75 في فورت بينينغ (ولاحقًا في وحدات القوات الخاصة ، والوحدات المحمولة جوًا ، ووحدات الهجوم الجوي ، ووحدات المشاة الخفيفة )، خضع صاروخ جافلين لأجزاء محدودة من مبادرات الاختبار والتقييم التشغيلي الخمس، بالإضافة إلى برنامج اختبار تشغيلي قابلية النقل، وهو مرحلة اختبار إضافية لما يُسمى باختبار التحقق من المنتج، [ 22 ] والذي تضمن إطلاق نار حي باستخدام السلاح بكامل طاقته.

انخرط معهد تحليل الدفاع ومدير قسم الاختبارات والتقييمات التشغيلية بوزارة الدفاع في ثلاث أنشطة اختبار تطويرية، بما في ذلك

  1. مراجعة خطط الاختبار والتقييم التشغيلية الأولية؛
  2. مراقبة الاختبار والتقييم التشغيلي الأولي؛
  3. تنظيم أنشطة الاختبار والتقييم اللاحقة.

اختبار التأهيل

نظام اختبار جافلين البيئي (JETS) عبارة عن مجموعة اختبار متنقلة لصاروخ جافلين ذي الذخيرة الكاملة (AUR) ووحدة الإطلاق القيادية (CLU). يمكن تهيئته لاختبار وظائف كل من الذخيرة الكاملة ووحدة الإطلاق القيادية بشكل منفصل، أو كليهما معًا في وضع تكتيكي متكامل. يمكن نقل هذه الوحدة المتنقلة إلى مختلف مرافق الاختبار البيئي. يُستخدم النظام المتنقل في جميع مراحل اختبار تأهيل جافلين. يوجد نظام JETS غير متنقل يُستخدم لاختبار وحدة الإطلاق القيادية بشكل مستقل. هذا النظام مُجهز بغرفة بيئية ويُستخدم بشكل أساسي لاختبار التحقق من المنتج (PRVT). تشمل قدراته: اختبار وحدة الإطلاق القيادية لجافلين؛ اختبار الذخيرة الكاملة لجافلين؛ اختبار وضع الإطلاق المتكامل لجافلين؛ اختبار جافلين في ظروف بيئية مختلفة؛ واختبار التحقق من المنتج لوحدة الإطلاق القيادية. [ 23 ]

تشمل مجموعات الاختبار الشاملة ما يلي: اختبار درجات الحرارة القصوى؛ اختبار متتبع الصواريخ (خطأ معدل التتبع، حساسية التتبع)؛ اختبار مصفوفة الباحث/المستوى البؤري (وقت التبريد، وحدات البكسل الميتة/المعيبة، تحديد الباحث)؛ التسرب الهوائي؛ قياسات الاستمرارية؛ وقت الاستعداد؛ وأقسام التوجيه (أوامر التوجيه، حركة الزعانف).

عناصر

يتكون النظام من ثلاثة مكونات رئيسية: وحدة إطلاق القيادة، ومجموعة أنبوب الإطلاق، والصاروخ نفسه. يحتوي كل صاروخ على 250 معالجًا دقيقًا . [ 24 ]

وحدة إطلاق القيادة

وحدة إطلاق القيادة. العدسة الأكبر هي منظار الرؤية الليلية ، والأصغر هي منظار الرؤية النهارية .
فريق CLU بعد فصله

يحمل المدفعي وحدة إطلاق قيادة قابلة لإعادة الاستخدام (CLU)، وهي عنصر التوجيه في النظام المكون من جزأين. تحتوي وحدة الإطلاق على ثلاث زوايا رؤية تُستخدم لتحديد موقع الصاروخ وتوجيهه وإطلاقه، ويمكن استخدامها بشكل منفصل عن الصاروخ كمنظار حراري محمول . لم يعد مطلوبًا من أفراد المشاة البقاء على اتصال دائم مع ناقلات الجنود المدرعة والدبابات المزودة بمناظير حرارية. هذا يجعلهم أكثر مرونة وقدرة على رصد التهديدات التي ما كانوا ليتمكنوا من اكتشافها لولا ذلك. في عام 2006، مُنح عقد لشركة تويون للأبحاث لبدء تطوير نسخة مُحسّنة من وحدة الإطلاق، مما يُتيح نقل صورة الهدف وبيانات موقع نظام تحديد المواقع العالمي ( GPS) إلى وحدات أخرى. [ 25 ]

مجال الرؤية النهاري

العرض الأول هو عرض نهاري بتكبير 4x. يُستخدم بشكل أساسي لمسح المناطق في الضوء المرئي أثناء التشغيل النهاري. كما يُستخدم للمسح مباشرة قبل شروق الشمس وبعد غروبها، عندما يصعب ضبط تركيز الصورة الحرارية بسبب التسخين أو التبريد السريع الطبيعي للبيئة.

مجال رؤية واسع

الرؤية الثانية هي الرؤية الليلية بتكبير 4x، وهي رؤية واسعة المجال (WFOV) تُظهر للرامي تمثيلاً حرارياً للمنطقة المرئية. هذه هي الرؤية الأساسية المستخدمة، لقدرتها على كشف الأشعة تحت الحمراء وتحديد مواقع القوات والمركبات التي يصعب رصدها لولاها. تعرض الشاشة عرضاً "بمقياس أخضر" قابل للتعديل من حيث التباين والسطوع. يتم تبريد الجزء الداخلي من وحدة التحكم المركزية (CLU) بواسطة وحدة تبريد صغيرة مُلحقة بالمنظار. هذا يزيد بشكل كبير من حساسية التصوير الحراري، لأن درجة الحرارة داخل المنظار أقل بكثير من درجة حرارة الأجسام التي يرصدها.

بفضل الحساسية العالية التي يوفرها هذا النظام، يستطيع الرامي ضبط تركيز شاشة العرض لعرض صورة تفصيلية للمنطقة المراد رصدها، وذلك من خلال إظهار فروق درجات الحرارة التي لا تتجاوز بضع درجات. ويتحكم الرامي في هذه الرؤية باستخدام محطتي تحكم يدويتين تشبهان عصا التحكم الموجودة في قمرات القيادة الحديثة . ومن خلال هذه الرؤية، يركز الرامي الصورة ويحدد المنطقة التي توفر أفضل بصمة حرارية لتوجيه الصاروخ نحوها.

مجال رؤية ضيق

المجال الثالث للرؤية هو منظار حراري بتكبير 12×، يُستخدم لتحديد المركبة المستهدفة بدقة أكبر. بمجرد ضبط وحدة التحكم المركزية (CLU) في مجال الرؤية الواسع (WFOV)، يمكن للرامي التحويل إلى مجال رؤية ضيق (NFOV) للتعرف على الهدف قبل تفعيل مجال رؤية الباحث (FOV) .

بمجرد اختيار أفضل منطقة للهدف، يضغط الرامي على أحد الزرين، فينتقل تلقائيًا إلى العرض الرابع، وهو مجال رؤية الباحث ، الذي يوفر رؤية حرارية بتكبير 9 أضعاف. تشبه هذه العملية خاصية التكبير التلقائي في معظم الكاميرات الحديثة. يتوفر هذا العرض إلى جانب العروض المذكورة سابقًا، ويمكن الوصول إلى جميعها بضغطة زر. مع ذلك، لا يُستخدم هذا العرض بكثرة مثل العرض عالي التكبير، لأنه يستغرق وقتًا أطول لمسح مساحة واسعة.

تتيح هذه الرؤية للرامي توجيه الصاروخ بدقة أكبر وضبط نظام التوجيه الموجود بداخله. عند هذه الرؤية، تُنقل المعلومات من وحدة التحكم المركزية، عبر إلكترونيات التوصيل الخاصة بمجموعة أنبوب الإطلاق، إلى نظام توجيه الصاروخ. إذا قرر الرامي عدم إطلاق الصاروخ فورًا، فبإمكانه العودة إلى الرؤية الأخرى دون إطلاق النار. عندما يتأكد الرامي من وضوح صورة الهدف، يضغط على زناد ثانٍ لتثبيت الهدف. ينطلق الصاروخ بعد فترة وجيزة.

CLU خفيف الوزن

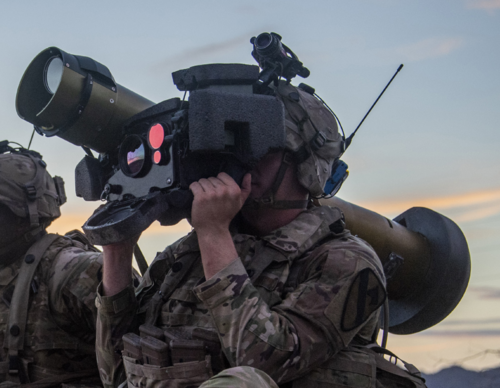

وحدة إطلاق القيادة الخفيفة (LW CLU)

طوّر الجيش الأمريكي وحدة إطلاق قيادة جديدة (CLU) كتحسين للنسخة الأولى (Block I). تتميز الوحدة الجديدة بصغر حجمها بنسبة 70%، وخفة وزنها بنسبة 40%، وزيادة في عمر البطارية بنسبة 50%. تشمل ميزات وحدة الإطلاق الخفيفة: كاميرا تصوير حراري بالأشعة تحت الحمراء طويلة الموجة ، وشاشة عرض عالية الوضوح بدقة محسّنة، ومقابض مدمجة، وكاميرا ملونة بدقة 5 ميجابكسل، ومؤشر ليزر مرئي أو يعمل بالأشعة تحت الحمراء، ونظام تحديد مواقع الأهداف البعيدة باستخدام نظام تحديد المواقع العالمي (GPS)، وجهاز قياس مدى ليزري، ومستشعر اتجاه، وإلكترونيات مُطوّرة. [ 26 ] أثبتت وحدة الإطلاق الخفيفة قدرتها على إطلاق صاروخ ستينغر المضاد للطائرات FIM-92 ، مستخدمةً بصرياتها المتطورة لتحديد وتدمير الطائرات المسيّرة الصغيرة . [ 27 ] بالمقارنة مع وحدة الإطلاق القيادية (CLU) من النسخة الأولى (Block I)، ستضاعف وحدة الإطلاق الخفيفة مدى تحديد الأهداف، وتزيد مدى الاشتباك من 2.5 كيلومتر إلى 4 كيلومترات. [ 28 ]

حصل مشروع جافلين المشترك على أول عقد إنتاج منخفض المعدل لطائرة LW CLU في يونيو 2022. سيتم تسليم 200 وحدة قبل بدء الإنتاج الكامل المتوقع في عام 2023، مما سيرفع معدل الإنتاج إلى 600 وحدة سنويًا. ومن المقرر تسليم أول طائرة في عام 2025. [ 29 ]

مجموعة أنبوب الإطلاق

يحمل كل من الرامي وحامل الذخيرة أنبوب الإطلاق، وهو أنبوب قابل للاستخدام لمرة واحدة يحتوي على الصاروخ ويحميه من الظروف البيئية القاسية. يحتوي الأنبوب على إلكترونيات مدمجة ونظام مفصلي قابل للقفل، مما يجعل عملية تركيب وفك الصاروخ من وإلى وحدة الإطلاق عملية سريعة وسهلة.

صاروخ

رأس حربي

إطلاق صاروخ جافلين من طراز FGM-148
مكونات الصواريخ
إطلاق صاروخ جافلين

الرأس الحربي الترادفي لصاروخ جافلين هو من النوع شديد الانفجار المضاد للدبابات (HEAT). [ 11 ] تستخدم هذه القذيفة شحنة متفجرة مشكلة لتوليد تيار من المعدن المشوه بشكل فائق اللدونة ، والمُشكّل من بطانات معدنية على شكل بوق. والنتيجة هي تيار ضيق من الجسيمات عالية السرعة قادر على اختراق الدروع.

يُواجه صاروخ جافلين ظهور الدروع التفاعلية المتفجرة (ERA). تنفجر صناديق أو بلاطات الدروع التفاعلية المتفجرة الموضوعة فوق الدرع الرئيسي للمركبة عند اختراق قذيفة عالية الطاقة لموادها المتفجرة. بانفجارها، تُغذي الدروع التفاعلية المتفجرة صفيحة معدنية في مسار نفاثة الشحنة المشكلة، مما يزيد الحماية بشكل كبير. يستخدم صاروخ جافلين رأسين حربيين بشحنة مشكلة للتخفيف من هذا التأثير. تُفجّر شحنة أولية حرارية ضعيفة ذات قطر أصغر الدروع التفاعلية المتفجرة، مما يُمهد الطريق للرأس الحربي الحراري ذي القطر الأكبر بكثير، والذي يخترق بدوره الدرع الرئيسي للهدف.

يتم استخدام بطانة من الموليبدينوم ذات طبقتين للمادة الأولية، وبطانة من النحاس للرأس الحربي الرئيسي.

لحماية الشحنة الرئيسية من الانفجار والصدمة والحطام الناتج عن اصطدام مقدمة الصاروخ وانفجار الشحنة التمهيدية، يُستخدم درع واقٍ بين الشحنتين. كان هذا أول درع واقٍ مصنوع من مادة مركبة ، وأول درع يحتوي على فتحة في المنتصف لتوجيه تيار أقل تشتتًا.

يُنتج غلاف الشحنة الرئيسي الأحدث تيارًا نفاثًا عالي السرعة. ورغم أن هذا التغيير يُصغّر حجم الرأس الحربي، إلا أنه يجعله أكثر فعالية، إذ يُتيح مساحة أكبر للوقود اللازم لمحرك الصاروخ الرئيسي، مما يزيد من مدى الصاروخ.

يحتوي صاروخ جافلين على نظام التسليح والتفجير الإلكتروني، المعروف باسم نظام التسليح والإطلاق الآمن الإلكتروني (ESAF). يُمكّن هذا النظام عملية الإطلاق والتسليح، مع إجراء سلسلة من فحوصات السلامة على الصاروخ. يُشغّل نظام ESAF محرك الإطلاق بعد سحب الزناد. عندما يصل الصاروخ إلى نقطة تسارع رئيسية، مما يدل على خروجه من أنبوب الإطلاق، يُطلق نظام ESAF إشارة تسليح ثانية لتشغيل محرك الطيران. بعد فحص آخر لحالة الصاروخ (فحص تثبيت الهدف)، يُفعّل نظام ESAF التسليح النهائي لتجهيز الرؤوس الحربية للانفجار عند اصطدامها بالهدف. عند اصطدام الصاروخ بالهدف، يُفعّل نظام ESAF وظيفة الرأس الحربي المزدوج، لتوفير الوقت المناسب بين انفجار الشحنة التمهيدية وانفجار الشحنة الرئيسية.

على الرغم من أن الرأس الحربي المزدوج المضاد للدبابات من طراز جافلين أثبت فعاليته في تدمير الدبابات، إلا أن معظم التهديدات التي استُخدم ضدها في العراق وأفغانستان كانت أطقم الأسلحة والفرق، والمباني، والمركبات المدرعة وغير المدرعة. ولجعل جافلين أكثر فائدة في هذه السيناريوهات، طوّر مركز أبحاث وتطوير وهندسة الطيران والصواريخ رأسًا حربيًا متعدد الأغراض (MPWH) لصاروخ FGM-148F. وبينما لا يزال هذا الرأس الحربي الجديد فتاكًا ضد الدبابات، فإنه يتميز بغلاف فولاذي قابل للتفتت بشكل طبيعي، مما يضاعف فعاليته ضد الأفراد بفضل التفتت المعزز. ولا يُضيف الرأس الحربي متعدد الأغراض أي وزن أو تكلفة إضافية، كما أنه يتميز بجسم صاروخي مركب أخف وزنًا، مما يُمكّن من استبداله بسهولة بأنابيب جافلين الحالية. [ 30 ] [ 26 ] وكان من المُخطط أن تبدأ عمليات تسليم طراز جافلين F في أوائل عام 2020. [ 8 ] ودخل تصميم الصاروخ المُحسّن، إلى جانب وحدة التحكم في الوصول (CLU) الجديدة الأخف وزنًا والمزودة بنظام تتبع أهداف مُحسّن، مرحلة الإنتاج في مايو 2020. [ 31 ]

الدفع

جندي أمريكي يطلق صاروخ جافلين
إطلاق صاروخ جافلين من محطة الأسلحة التي يتم تشغيلها عن بعد المشتركة - جافلين (CROWS-J) المثبتة على مركبة سترايكر ، أبريل 2022، فورت كارسون [ 32 ]

تتطلب معظم قاذفات الصواريخ مساحة واسعة خالية خلف الرامي لتجنب الإصابة من ارتداد الصاروخ. ولمعالجة هذا القصور دون زيادة الارتداد إلى مستوى غير مقبول، يستخدم نظام جافلين آلية إطلاق ناعمة . يقوم محرك إطلاق صغير يعمل بوقود الصواريخ التقليدي بقذف الصاروخ من القاذفة، لكنه يتوقف عن الاحتراق قبل أن يخرج الصاروخ من الأنبوب. ويتم إشعال محرك الطيران بعد فترة تأخير لإتاحة مسافة كافية من المشغل.

لتقليل الوزن، تم دمج المحركين بقرص فاصل بينهما. صُمم هذا القرص ليتحمل ضغط محرك الإطلاق من جهة، ولكنه سينفجر بسهولة من الجهة الأخرى عند اشتعال محرك الطيران. يستخدم المحركان فوهة مشتركة. يتدفق عادم محرك الطيران عبر محرك الإطلاق المستهلك. ولأن غلاف محرك الإطلاق يبقى في مكانه، يُستخدم مُشعل حلقي الشكل غير تقليدي لتشغيله. في حين أن المُشعل العادي كان سيندفع خارج الجزء الخلفي من الصاروخ عند اشتعال محرك الطيران، مما قد يُعرّض المُشغل للإصابة.

بما أن محرك الإطلاق يستخدم وقودًا قياسيًا من حلف الناتو، فإن وجود بيتا ريسورسيلات الرصاص كمعدل لمعدل الاحتراق يؤدي إلى وجود كمية من الرصاص وأكسيد الرصاص في العادم. ويُطلب من الرماة حبس أنفاسهم بعد الإطلاق حفاظًا على سلامتهم.

في حال تعطل محرك الإطلاق وتعرض أنبوب الإطلاق لضغط زائد - على سبيل المثال، إذا علق الصاروخ - فإن صاروخ جافلين مزود بنظام لتخفيف الضغط لمنع انفجار منصة الإطلاق. يُثبّت محرك الإطلاق في مكانه بواسطة مجموعة من دبابيس القص ، التي تنكسر إذا ارتفع الضغط بشكل مفرط. تسمح هذه الدبابيس بدفع المحرك خارج الجزء الخلفي من الأنبوب.

الباحث

باعتباره صاروخًا يُطلق وينسى ، يجب أن يكون الصاروخ قادرًا بعد إطلاقه على تتبع هدفه وتدميره دون مساعدة من الرامي. ويتم ذلك من خلال ربط نظام تصوير بالأشعة تحت الحمراء مُدمج، منفصل عن نظام التصوير CLU، بنظام تتبع مُدمج.

يستخدم الرامي نظام الأشعة تحت الحمراء الخاص بوحدة التحكم المركزية لتحديد موقع الهدف والتعرف عليه، ثم ينتقل إلى نظام الأشعة تحت الحمراء المستقل الخاص بالصاروخ لوضع صندوق تتبع حول الهدف وتثبيته. يضع الرامي دعامات حول الصورة لتثبيت الهدف.

يُركّز نظام التوجيه على صورة الهدف، ويستمر في تتبعه حتى مع تحرك الهدف أو تغير مسار الصاروخ أو زوايا الهجوم. ويتكون نظام التوجيه من ثلاثة مكونات رئيسية: مستشعر صورة مصفوفة المستوى البؤري ، ونظام التبريد والمعايرة، ونظام التثبيت.

مصفوفة المستوى البؤري (FPA)

يُغلّف نظام التوجيه بقبة شفافة للأشعة تحت الحمراء ذات الموجات الطويلة . تمر هذه الأشعة عبر القبة ثم عبر عدسات تُركّز الطاقة. تنعكس طاقة الأشعة تحت الحمراء بواسطة مرايا على مصفوفة البؤرة البصرية (FPA). نظام التوجيه عبارة عن مصفوفة بؤرية بصرية ثنائية الأبعاد ثابتة، تتكون من 64×64 عنصر كاشف من نوع MerCad (HgCdTe). [ 33 ] تعالج مصفوفة البؤرة البصرية الإشارات الواردة من الكواشف، ثم تُرسل إشارة إلى جهاز تتبع الصاروخ.

المصفوفة الثابتة عبارة عن جهاز كهروضوئي، حيث تحفز الفوتونات الساقطة الإلكترونات وتُخزن، بكسلًا بكسلًا، في دوائر متكاملة للقراءة مثبتة في الجزء الخلفي من الكاشف. تُحوّل هذه الإلكترونات إلى فولتيات تُرسل عبر دوائر القراءة المتكاملة على أساس إطار بإطار.

التبريد/المعايرة

لكي يعمل نظام مصفوفة البؤرة (FPA) بكفاءة، يجب تبريده ومعايرته. في تطبيقات أخرى، تُبرَّد كواشف الأشعة تحت الحمراء في وحدة التحكم في الإطلاق (CLU) باستخدام قارورة ديوار ومحرك ستيرلينغ ذي دورة مغلقة ، ولكن المساحة داخل الصاروخ غير كافية لتطبيق حل مماثل. قبل الإطلاق، يقوم مُبرِّد مُثبَّت على السطح الخارجي لأنبوب الإطلاق بتنشيط الأنظمة الكهربائية في الصاروخ، ويُزوِّد مجموعة كواشف الصاروخ بغاز بارد من مُوسِّع جول-طومسون ، بينما لا يزال الصاروخ داخل أنبوب الإطلاق. عند إطلاق الصاروخ، ينقطع هذا الاتصال الخارجي، ويُزوَّد غاز التبريد داخليًا بواسطة أسطوانة غاز أرجون مُدمجة . يُخزَّن الغاز في أسطوانة صغيرة تحت ضغط عالٍ، ويحتوي على كمية كافية من سائل التبريد لمدة طيران الصاروخ التي تبلغ حوالي 19 ثانية.

تتم معايرة الباحث باستخدام عجلة تقطيع . هذا الجهاز عبارة عن مروحة بست شفرات: خمس شفرات سوداء ذات انبعاثية منخفضة للأشعة تحت الحمراء، وشفرة واحدة شبه عاكسة. تدور هذه الشفرات أمام بصريات الباحث بشكل متزامن، بحيث يتم تزويد مصفوفة البؤرة باستمرار بنقاط مرجعية بالإضافة إلى رؤية المشهد. تسمح هذه النقاط المرجعية لمصفوفة البؤرة بتقليل التشويش الناتج عن اختلافات الاستجابة في عناصر الكاشف.

التثبيت

يجب تثبيت المنصة التي يُركّب عليها الباحث بالنسبة لحركة جسم الصاروخ، ويجب تحريك الباحث ليظل محاذيًا للهدف. يجب أن يتعامل نظام التثبيت مع التسارع السريع، والحركات الرأسية والأفقية. ويتم ذلك بواسطة نظام جيمبال ، ومقاييس تسارع ، وجيروسكوبات دوارة (أو أنظمة كهروميكانيكية دقيقة )، ومحركات لتغيير موضع المنصة. النظام في الأساس عبارة عن نظام طيار آلي . تُغذّى المعلومات من الجيروسكوبات إلى إلكترونيات التوجيه، التي تُشغّل محرك عزم دوران مُثبّت على منصة الباحث للحفاظ على محاذاة الباحث مع الهدف. صُمّمت الأسلاك التي تربط الباحث ببقية الصاروخ بعناية لتجنب إحداث حركة أو مقاومة على منصة الباحث.

متتبع

مسار طيران الهجوم العلوي

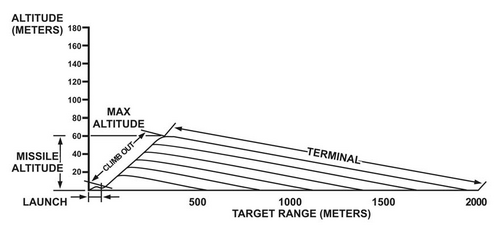

مسار طيران الهجوم المباشر

يُعدّ نظام التتبع أساسيًا لتوجيه الصاروخ والتحكم به لضمان إصابته. تُمرّر الإشارات من كل عنصر من عناصر الكاشف البالغ عددها 4096 عنصرًا (مصفوفة 64×64 بكسل) في الباحث إلى دوائر القراءة المتكاملة في مصفوفة البؤرة البصرية ، والتي بدورها تقرأها وتُنشئ إطار فيديو يُرسل إلى نظام التتبع للمعالجة. وبمقارنة الإطارات الفردية، يُحدد نظام التتبع الحاجة إلى إجراء تصحيح للحفاظ على مسار الصاروخ نحو الهدف. يجب أن يكون نظام التتبع قادرًا على تحديد الجزء من الصورة الذي يُمثل الهدف.

يُحدد الرامي الهدف مبدئيًا، حيث يضع إطارًا قابلًا للتخصيص حوله. ثم يستخدم نظام التتبع خوارزميات لمقارنة تلك المنطقة من الإطار، استنادًا إلى بيانات الصورة والبيانات الهندسية وبيانات الحركة، مع إطارات الصور الجديدة المُرسلة من الباحث، على غرار خوارزميات التعرف على الأنماط . وفي نهاية كل إطار، يتم تحديث المرجع. ويستطيع نظام التتبع تتبع الهدف حتى مع تغير زاوية رؤية الباحث بشكل جذري أثناء الطيران.

الصاروخ مزود بأربعة زعانف ذيل متحركة وثمانية أجنحة ثابتة في منتصف جسمه. لتوجيه الصاروخ، يحدد جهاز التتبع موقع الهدف في الإطار الحالي ويقارن هذا الموقع بنقطة التصويب. إذا كان هذا الموقع منحرفًا عن المركز، يحسب جهاز التتبع تصحيحًا ويرسله إلى نظام التوجيه ، الذي يُجري التعديلات اللازمة على زعانف الذيل المتحركة الأربعة. هذا نظام طيار آلي . ولتوجيه الصاروخ، يحتوي النظام على مستشعرات تتحقق من وضع الزعانف كما هو مطلوب. إذا لم يكن الأمر كذلك، يُرسل الانحراف إلى وحدة التحكم لإجراء مزيد من التعديلات. هذه وحدة تحكم ذات حلقة مغلقة .

تتألف رحلة الصاروخ من ثلاث مراحل يديرها نظام التتبع: 1) مرحلة أولية مباشرة بعد الإطلاق؛ 2) مرحلة أثناء الطيران تستمر معظم مدة الرحلة؛ 3) مرحلة نهائية يختار فيها نظام التتبع نقطة الارتطام الأكثر فعالية. وباستخدام خوارزميات التوجيه، يعتمد الطيار الآلي على بيانات الباحث ونظام التتبع لتحديد الوقت الأمثل لانتقال الصاروخ من مرحلة طيران إلى أخرى. وبحسب ما إذا كان الصاروخ في وضع الهجوم العلوي أو الهجوم المباشر، قد يتغير مسار الرحلة بشكل ملحوظ.

يتطلب نمط الهجوم العلوي من الصاروخ أن يرتفع بشكل حاد بعد الإطلاق ويحلق على ارتفاع عالٍ، ثم ينقض على قمة الهدف (الهجوم المنحني). أما في نمط الهجوم المباشر (الهجوم السريع)، فيحلق الصاروخ على ارتفاع منخفض باتجاه الهدف مباشرة. ويراعي مسار الطيران المسافة إلى الهدف، والتي تحسبها وحدة التوجيه.

تمرين

القوات البريطانية والليتوانية تجري تدريبات بالذخيرة الحية المضادة للدبابات باستخدام صواريخ NLAW وFGM-148 جافلين، مارس 2022.

يجب إتقان كل عنصر تحكم وسرعة تشغيله قبل نشر الوحدة بكفاءة. يتلقى الجنود الأمريكيون تدريباً على هذا النظام في مدرسة المشاة في فورت مور ، جورجيا ، لمدة أسبوعين. ويتعلم الجنود أساسيات العناية والصيانة، والتشغيل والقدرات، والتجميع والتفكيك، والمواقع التي يمكن إطلاق النار منها. كما يتعلمون التمييز بين أنواع المركبات المختلفة، حتى عندما لا يظهر سوى شكلها العام. [ 22 ]

يجب على الجنود إتمام عدة تدريبات محددة بوقت وفق معايير معينة، قبل تأهيلهم لتشغيل النظام في كل من التدريبات وحالات الحرب. توجد برامج تدريبية مصغرة في معظم القواعد العسكرية تُدرّب الجنود على الاستخدام الأمثل للنظام. في هذه الدورات، قد تُجرى تعديلات طفيفة على البرنامج التدريبي، وغالبًا ما تقتصر هذه التعديلات على حذف بعض المتطلبات البسيطة نظرًا للميزانية، وعدد الجنود مقارنةً بمعدات المحاكاة، والوقت والموارد المتاحة. يتطلب كلا النوعين من الدورات التدريبية مستويات كفاءة محددة يجب استيفاؤها قبل أن يتمكن الجندي من تشغيل النظام في التدريبات أو مهام الحرب. [ 30 ]

تاريخ القتال

استُخدم صاروخ جافلين من قِبل الجيش الأمريكي، ومشاة البحرية الأمريكية، والقوات الخاصة الأسترالية في غزو العراق عام 2003 ، [ 11 ] ضد دبابات من طراز 69 ودبابات أسد بابل العراقية . خلال معركة ممر دبكة ، دمرت فصيلة من عناصر القوات الخاصة التابعة للجيش الأمريكي، والمجهزة بصواريخ جافلين، دبابتين من طراز T-55 ، وثماني ناقلات جند مدرعة، وأربع شاحنات نقل جنود. [ 34 ]

جندي من القوات الخاصة الأمريكية يستخدم جهاز CLU من طراز جافلين لرصد أهداف تنظيم داعش في سوريا، 11 أكتوبر 2018

خلال الحرب في أفغانستان ، استُخدم قاذف جافلين بفعالية في عمليات مكافحة التمرد . في البداية، اعتبر الجنود السلاح غير مناسب لهذه العمليات نظرًا لقوته التدميرية، لكن الرماة المدربين تمكنوا من توجيه ضربات دقيقة لمواقع العدو مع الحد الأدنى من الأضرار الجانبية. سدّ جافلين ثغرة في أنظمة الأسلحة الأمريكية في مواجهة رشاشات دوشكا الثقيلة وبنادق بي-10 عديمة الارتداد - إذ كانت أسلحة مثل AT4 وقاذفة القنابل M203 قوية بما يكفي، لكن مداها البالغ 300 متر تقريبًا لم يكن كافيًا. في المقابل، بينما كانت الرشاشات المتوسطة والثقيلة وقاذفات القنابل الآلية تتمتع بالمدى الكافي، إلا أنها كانت تفتقر إلى القوة، أما قذائف الهاون الثقيلة، التي كانت تتمتع بمدى جيد وقوة كافية، فلم تكن دقيقة بما فيه الكفاية. [ 1 ]

كان صاروخ جافلين يتمتع بمدى وقوة ودقة كافية لتمكين المشاة من مواجهة تكتيكات الاشتباك عن بُعد التي تستخدمها أسلحة العدو. ومع وجود نظام تثبيت جيد، يكون الصاروخ أكثر فعالية ضد المركبات والكهوف والمواقع المحصنة والأفراد. فإذا كانت قوات العدو داخل كهف، فإن إطلاق صاروخ جافلين على مدخله كفيل بتدميره من الداخل، وهو أمر غير ممكن من الخارج باستخدام قذائف الهاون الثقيلة. وقد يكون للأثر النفسي لصوت إطلاق جافلين تأثيرٌ في دفع المتمردين أحيانًا إلى الانسحاب والفرار من مواقعهم. وحتى عندما لا يكون الصاروخ قيد الإطلاق، كان نظام المراقبة المحمولة (CLU) الخاص بجافلين يُستخدم بشكل شائع كنظام مراقبة محمول. [ 1 ]

في فبراير 2016، خلال هجوم الشدادي في الحرب الأهلية السورية ، تم استخدام صاروخ جافلين لتفجير سيارة مفخخة كان يقودها انتحاري . [ 35 ]

في عام 2016، انتشرت مزاعم على مواقع التواصل الاجتماعي تفيد بأن وحدات حماية الشعب الكردية السورية (YPG) ربما تكون قد تلقت صواريخ جافلين. [ 36 ] وبحلول يونيو/حزيران 2018، لم يكن من المؤكد بعد ما إذا كانت وحدات حماية الشعب الكردية تستخدم صواريخ جافلين، على الرغم من رصد وحدات من القوات الخاصة الأمريكية وهي تستخدمها لدعم تقدم قوات سوريا الديمقراطية (SDF) خلال معركة دير الزور في وادي نهر الفرات الأوسط .

في يونيو 2019، استولت قوات حكومة الوفاق الوطني الليبية على أربعة صواريخ جافلين من قوات الجيش الوطني الليبي . وقد زودت الإمارات العربية المتحدة بهذه الصواريخ. [ 4 ]

خلال الغزو الروسي لأوكرانيا ، زوّد حلف شمال الأطلسي (الناتو) أوكرانيا بآلاف صواريخ جافلين، حيث أثبتت فعاليتها العالية. وقد ساهمت هذه الصواريخ في تدمير أو الاستيلاء على أو إلحاق أضرار بجزء من آلاف المركبات المدرعة الروسية التي تمكنت أوكرانيا من تدميرها أو الاستيلاء عليها أو إلحاق أضرار بها. [ 37 ] وزعم البنتاغون أن 100 صاروخ من أصل 112 صاروخ جافلين أطلقها الأوكرانيون منذ بداية الحرب أصابت أهدافها. [ 38 ] [ 39 ] واكتسبت صورة أُطلق عليها اسم " القديسة جافلين "، والتي تُظهر مريم العذراء وهي تحمل قاذفة صواريخ جافلين على غرار لوحات الكنائس الأرثوذكسية الشرقية ، رواجًا واسعًا على مواقع التواصل الاجتماعي، وسرعان ما أصبحت رمزًا للمقاومة الأوكرانية ضد الغزو الروسي. [ 40 ] [ 41 ] [ 42 ]

استولت القوات المسلحة الروسية خلال النزاع على عدد غير معروف من مجموعات أنابيب إطلاق صواريخ جافلين. ولم يتضح ما إذا كانت أي من منصات الإطلاق التي تم الاستيلاء عليها تحتوي على ذخيرة حية، أو أنها مجرد أنابيب تم التخلص منها بعد استخدامها. [ 43 ] [ 44 ] [ 45 ] [ 46 ] وتشير التقارير إلى أن إيران تسلمت صاروخ جافلين من روسيا ، إلى جانب ذخائر غربية أخرى تم الاستيلاء عليها في أوكرانيا ، كجزء من صفقة أكبر لشراء طائرات شاهد ومهاجر بدون طيار . [ 47 ]

في تعليقٍ صدر في أبريل/نيسان 2022 عن مركز الدراسات الاستراتيجية والدولية (CSIS) ، أُثيرت مخاوف بشأن مخزون الولايات المتحدة من صواريخ جافلين. ووفقًا للمركز، فقد استخدمت الولايات المتحدة ما يقارب ثلث صواريخ جافلين لديها، حيث بلغ عددها 7000 صاروخ، بمعدل شراء 1000 صاروخ سنويًا. ويبلغ الحد الأقصى لمعدل الإنتاج 6480 صاروخًا سنويًا، ولكن من المرجح أن يستغرق الوصول إلى هذا المستوى عامًا أو أكثر. وتستغرق الطلبات 32 شهرًا للتسليم. وخلص التقرير إلى أن استبدال الصواريخ التي أُرسلت إلى أوكرانيا سيستغرق حوالي ثلاث أو أربع سنوات. ويمكن زيادة معدل إنتاج الصواريخ بشكل كبير من خلال جهود الشراء الوطنية. [ 48 ] [ 49 ] [ 50 ]

في مايو/أيار 2022، صرّح جيمس تايكليت، الرئيس التنفيذي لشركة لوكهيد مارتن، بأن الشركة ستضاعف إنتاج صواريخ جافلين تقريبًا ليصل إلى 4000 صاروخ سنويًا. وقدّر مسؤولون أوكرانيون أن ما يصل إلى 500 صاروخ يوميًا كان يُستخدم في الأيام الأولى للحرب. [ 51 ] وفي أغسطس/آب 2022، التزمت الولايات المتحدة بإرسال 1000 صاروخ جافلين إضافي إلى أوكرانيا. [ 52 ] وبحلول أواخر عام 2024 وبداية عام 2026، نجح المشروع المشترك بين لوكهيد مارتن ورايثيون في توسيع سلسلة توريد صواريخ جافلين لتحقيق استقرار المخزونات العالمية. ورغم أن قيود الإمداد أدت في البداية إلى تمديد جداول التسليم الدولية، إلا أن عقود الشراء متعددة السنوات وتحديثات التجميع الصناعي سمحت لمعدلات الإنتاج بالتوافق تدريجيًا مع الطلب الاستراتيجي المتزايد من الحلفاء الأوروبيين والمخزونات الأمريكية المحلية. [ 53 ]

المتغيرات

  • FGM-148A: دفعة صغيرة أولية في عام 1996. [ 54 ]
  • FGM-148B: غير واضح. من المحتمل أن يكون تصميم برنامج الإنتاج المحسن (EPP) الذي تم تقديمه قبل المرحلة الثالثة من صاروخ جافلين. [ 54 ]
  • FGM-148C: 1999، يُرجّح أنه تعديل جافلين المُحسّن للتكامل الترادفي (JETI). تزعم وزارة الدفاع الأمريكية وجود "تحسينات تُغيّر قبة الصاروخ". [ 54 ] وصفته مجلة جينز بأنه "النموذج 0". [ 55 ]
  • FGM-148D: نسخة التصدير. [ 54 ]
  • "النسخة الأولى": 2006. صواريخ أسرع وأكثر فتكًا، و"نسخة جديدة من نظام التحكم عن بعد (CLU) من النسخة الأولى" توفر مدى تحديد هوية أكبر ووقت مراقبة أطول. [ 54 ] وتزعم مجلة جينز أن هذا النظام هو نفسه نظام FGM-148E. [ 55 ]
  • FGM-148E: استُبدلت المكونات الإلكترونية في قسم مشغل التحكم بالصاروخ، وذلك لتوفير التكاليف والوزن. طُوّر تحت اسم "Spiral 1" في الفترة 2013-2014. وبدأ إنتاجه في عام 2017. [ 56 ]
  • FGM-148F: مزود برأس حربي متعدد الأغراض. طُوّر باسم "Spiral 2". بدأ إنتاجه في مايو 2020. [ 57 ] [ 56 ]
  • FGM-148G: سيتم تطويره انطلاقاً من مشروع "Spiral 3". سيشمل ذلك تطوير مجموعة أنبوب إطلاق ووحدة بطارية جديدتين، واستبدال الباحث المبرد بالغاز الحالي بباحث غير مبرد في قسم التوجيه بالصاروخ. ستُسمى الصواريخ المنتجة FGM-148G. [ 56 ]

لا يوجد حتى الآن تصنيف بديل لـ LWCLU. [ 56 ]

المشغلون

خريطة تظهر فيها مشغلو طائرات FGM-148 باللون الأزرق
جندي نرويجي يحمل قاذفة القنابل FGM-148 جافلين
رمح بريطاني مع حامل ثلاثي القوائم

المشغلون الحاليون

  • ألبانيا : طلبت كمية غير معروفة في عام 2022، واستلمت شحنتها الأولى في 24 ديسمبر 2025، ومن المتوقع وصول شحنة ثانية في عام 2026، [ 58 ]
  • أستراليا : 92 منصة إطلاق. [ 59 ]
  • البحرين : 13 منصة إطلاق. [ 60 ]
  • كرواتيا [ 61 ] [ 62 ] [ 63 ]
  • جمهورية التشيك : اشترت 3 منصات إطلاق و12 صاروخًا لقواتها الخاصة، لاستخدامها في أفغانستان. [ 64 ] كما تم تقديم طلبية إضافية بقيمة إجمالية قدرها 10.21 مليون دولار أمريكي في ديسمبر 2015 لشراء 50 صاروخًا و3 منصات إطلاق. [ 65 ]
  • إستونيا : 80 وحدة من طراز CLU، مع خيار إضافة 40 وحدة أخرى، و350 صاروخًا تم شراؤها من الولايات المتحدة. دخلت الخدمة منذ عام 2016. [ 66 ]
  • فرنسا : 76 منصة إطلاق و260 صاروخًا للاستخدام في أفغانستان. [ 59 ] كان هذا النظام يحل محل صاروخ ميلان المضاد للدبابات، [ 67 ] ولم يصدر أي طلب لاحق لصالح صاروخ متوسط ​​المدى المحمول (MMP). [ 68 ]
  • جورجيا : استلمت 72 وحدة تحكم عن بعد و410 صواريخ في عام 2018، وتمت الموافقة على تسليم 46 وحدة تحكم عن بعد و82 صاروخًا إضافيًا في عام 2021. وتمت الموافقة على أول صفقة بيع عسكرية أجنبية للجيش الجورجي، والتي شملت 410 صواريخ و72 وحدة تحكم عن بعد، بما في ذلك وحدتي تحكم عن بعد من طراز جافلين بلوك 1 لاستخدامهما كقطع غيار، بقيمة 75 مليون دولار أمريكي. [ 69 ] [ 70 ] وفي عام 2021، تم طلب 46 وحدة تحكم عن بعد و82 صاروخًا بقيمة 30 مليون دولار أمريكي. [ 71 ]
  • إندونيسيا : 25 منصة إطلاق و189 صاروخًا من طراز جافلين بلوك 1، في صفقة بقيمة 60 مليون دولار أمريكي. [ 72 ]
  • أيرلندا : عدد غير معروف من الوحدات قيد الاستخدام. حلت محل صاروخ ميلان المضاد للدبابات. [ 73 ]
  • الأردن : استلمت الأردن 30 منصة إطلاق و116 صاروخًا في عام 2004. وفي عام 2009، طلبت 162 وحدة إطلاق صواريخ موجهة، و18 صاروخًا من طراز "فلايت تو باي"، و1808 صواريخ جافلين المضادة للدبابات، بالإضافة إلى معدات دعم أخرى. وبلغت التكلفة التقديرية 388 مليون دولار أمريكي. [ 74 ] وفي عام 2017، قدمت الأردن طلبية أخرى بقيمة 133.9 مليون دولار أمريكي. [ 75 ] [ 76 ]
  • ليبيا : كمية غير معروفة استخدمها الجيش الوطني الليبي [ 4 ]
  • ليتوانيا : الإجمالي: 144 وحدة إطلاق صواريخ و871 صاروخًا تم شراؤها من الولايات المتحدة. [ 77 ] في عام 2001، تم شراء 40 منصة إطلاق و200 صاروخ. كانت ليتوانيا أول دولة أوروبية تتسلم هذا النظام الصاروخي ومنصة الإطلاق في عام 2001. [ 59 ] في ديسمبر 2015، وافقت وكالة التعاون الأمني ​​الدفاعي على صفقة بيع عسكرية أجنبية محتملة إلى ليتوانيا لشراء 220 صاروخًا و74 وحدة إطلاق صواريخ بقيمة 55 مليون دولار، بالإضافة إلى 30 وحدة إطلاق صواريخ و350 صاروخًا في عام 2026. [ 78 ]
  • نيوزيلندا : 24 منصة إطلاق و390 صاروخًا، على دفعات من 120، ثم 270. [ 59 ]
  • النرويج : 100 منصة إطلاق و526 صاروخًا. تم تسليمها منذ عام 2006، ودخلت الخدمة منذ عام 2009. [ 59 ] في عام 2017، بدأت السلطات النرويجية عملية البحث عن سلاح بديل مضاد للدبابات، لمواجهة أنواع جديدة من الدبابات الثقيلة المجهزة بأنظمة حماية نشطة قادرة على صدّ صواريخ مثل جافلين. [ 79 ]
  • عُمان : 30 منصة إطلاق. [ 59 ]
  • بولندا : 110 منصات إطلاق، 680 صاروخًا. [ 80 ] بالإضافة إلى ذلك، تم تقديم منصتي إطلاق صواريخ، قيل إنهما غير صالحتين للاستخدام، إلى قائد الشرطة آنذاك، ياروسلاف شيمتشيك ، كهدية من الشرطة الوطنية الأوكرانية ، وقد انفجرت إحداهما . [ 81 ] [ 82 ]
  • قطر : في مارس 2013، طلبت قطر شراء 500 صاروخ جافلين و50 وحدة إطلاق قيادة. [ 83 ] وُقّعت الصفقة في مارس 2014. [ 84 ]
  • روسيا : عدد غير معروف من قاذفات الصواريخ التي تم الاستيلاء عليها من الجيش الأوكراني خلال الحرب الروسية الأوكرانية . [ 85 ] [ 86 ]
  • المملكة العربية السعودية : 20 منصة إطلاق و150 صاروخاً. [ 87 ]
  • تايوان : في عام 2002، اشترت تايوان 360 صاروخًا و40 منصة إطلاق مقابل 39 مليون دولار. وشمل العقد أجهزة تدريب ودعمًا لوجستيًا ومعدات وتدريبًا مصاحبًا. [ 88 ] وفي عام 2008، أصدرت الولايات المتحدة إخطارًا للكونغرس لبيع 20 منصة إطلاق إضافية و182 صاروخًا آخر. [ 89 ]
  • تركيا [ 90 ]
  • تونس [ 91 ]
  • أوكرانيا : أكثر من 8000 نظام جافلين مضاد للدروع. [ 92 ]
  • الإمارات العربية المتحدة [ 59 ]
  • المملكة المتحدة : اشترت وزارة الدفاع البريطانية 850 وحدة من صواريخ جافلين و9000 صاروخ لتلبية متطلبات نظام الأسلحة الموجهة المضادة للدبابات للقوات الخفيفة (LFATGWS). دخل نظام جافلين الخدمة في المملكة المتحدة عام 2005، ليحل محل نظامي ميلان وسوينغفاير . [ 11 ] [ 93 ] [ 94 ]
  • الولايات المتحدة : على الرغم من عدم الإبلاغ عنها رسمياً، تشير سجلات الميزانية إلى أن الولايات المتحدة كانت تمتلك ما بين 20,000 و 25,000 وحدة من صواريخ جافلين قبل الغزو الروسي لأوكرانيا. [ 95 ]

المشغلون المستقبليون

  • البرازيلالبرازيل : 33 منصة إطلاق و222 صاروخاً. [ 96 ] [ 97 ] [ 98 ] [ 99 ] [ 100 ] [ 91 ]
  •  بلغاريا : تشتري بلغاريا 218 صاروخًا من طراز FGM-148F جافلين و107 وحدات إطلاق قيادة خفيفة الوزن من طراز جافلين لمركبات سترايكر دراغون الخاصة بها مقابل 114 مليون دولار. [ 101 ]
  • كوسوفو : في يناير 2024، وافقت وزارة الخارجية الأمريكية على شراء 246 صاروخًا مضادًا للدبابات من طراز جافلين إف جي إم-148 إف، و6 صواريخ تجريبية، و24 وحدة إطلاق قيادة (CLU)، بقيمة 75 مليون دولار. [ 102 ] [ 103 ]
  • لاتفيا : في مايو 2022، تلقت شركة لوكهيد مارتن طلبات من عدة عملاء دوليين، من بينهم النرويج وألبانيا ولاتفيا وتايلاند. [ 104 ] [ 105 ]
  •  المغرب : في مارس 2024، وافقت وزارة الخارجية الأمريكية على صفقة محتملة لبيع صواريخ جافلين ومعدات ذات صلة إلى المغرب بقيمة 260 مليون دولار. تشمل الصفقة 612 صاروخًا من طراز FGM-148F و200 وحدة إطلاق قيادة خفيفة الوزن (LWCLU). [ 106 ]
  •  رومانيا : في ديسمبر 2023، وافقت وزارة الخارجية الأمريكية على صفقة محتملة لبيع صواريخ جافلين ومعدات ذات صلة إلى رومانيا بقيمة 80 مليون دولار. وطلبت رومانيا شراء 263 صاروخ جافلين من طراز FGM-148F و26 وحدة إطلاق قيادة خفيفة الوزن من طراز جافلين. [ 107 ]
  • تايلاند : في يوليو 2021، أعلنت وزارة الخارجية الأمريكية عن صفقة بيع عسكرية أجنبية محتملة إلى تايلاند، تشمل 300 صاروخ جافلين FGM-148 و50 وحدة إطلاق قيادة جافلين (CLU)، بقيمة 83.5 مليون دولار. [ 108 ]

المشغلون المحتملون
