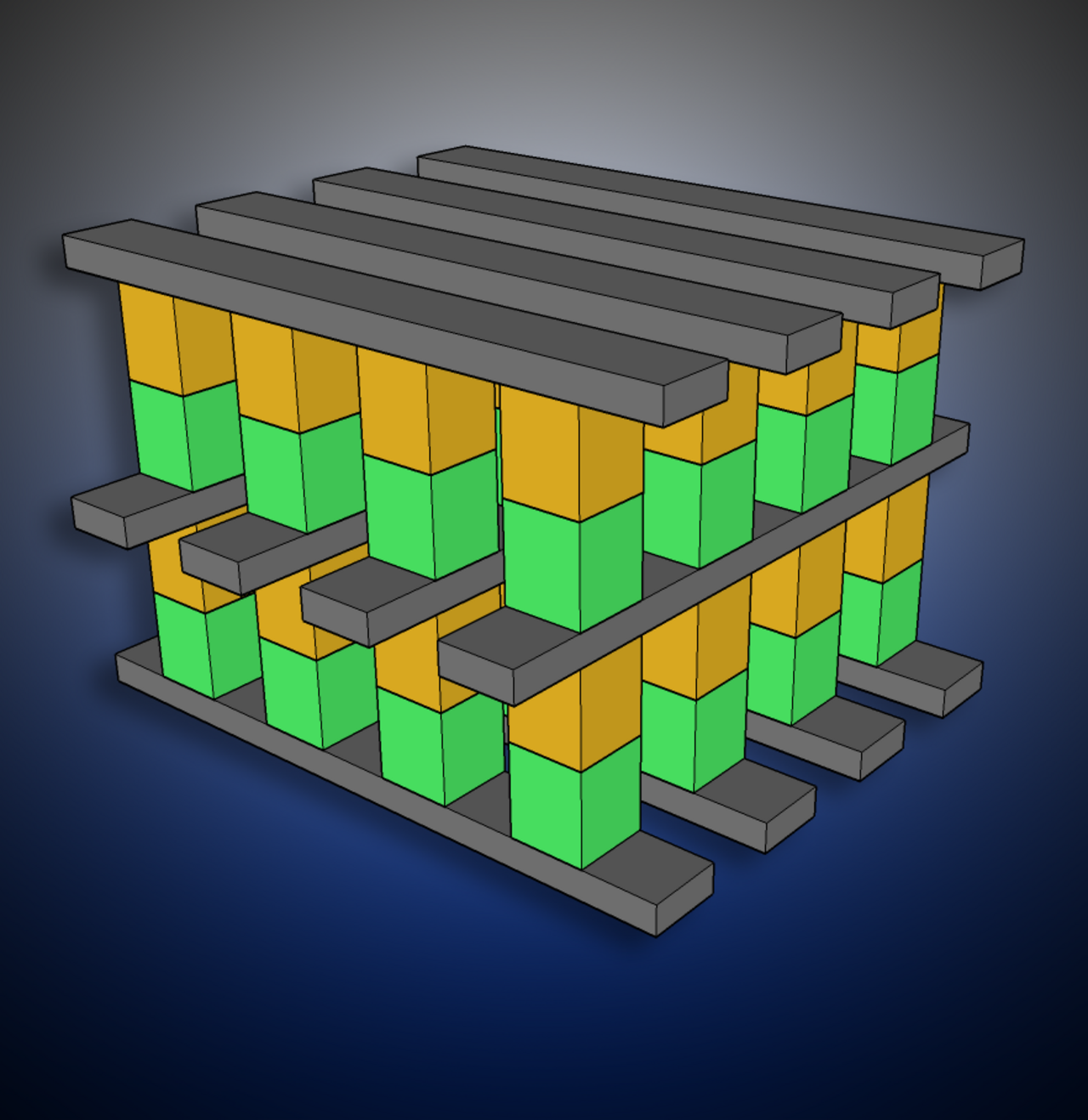

رسم تخطيطي لنقطة التقاطع ثلاثية الأبعاد من طبقتين
Intel Optane بتنسيق بطاقة M.2

3D XPoint (تُلفظ نقطة كروس ثلاثية الأبعاد ) هي تقنية ذاكرة غير متطايرة (NVM) متوقفة تم تطويرها بشكل مشترك بواسطة Intel و Micron Technology . تم الإعلان عنها في يوليو 2015 وكانت متاحة في السوق المفتوحة تحت الاسم التجاري Optane (Intel) من أبريل 2017 إلى يوليو 2022. [1] يعتمد تخزين البت على تغيير المقاومة الكلية ، جنبًا إلى جنب مع مجموعة وصول بيانات عبر الشبكة قابلة للتكديس، باستخدام ظاهرة تُعرف باسم Ovonic Threshold Switch (OTS). [2] [3] [4] [5] الأسعار الأولية أقل من ذاكرة الوصول العشوائي الديناميكية (DRAM) ولكنها أعلى من ذاكرة الفلاش . [6]

باعتبارها ذاكرة غير متطايرة، تتمتع 3D XPoint بعدد من الميزات التي تميزها عن غيرها من ذاكرة الوصول العشوائي وذاكرة NVRAM المتوفرة حاليًا . على الرغم من أن الأجيال الأولى من 3D XPoint لم تكن كبيرة أو سريعة بشكل خاص، فقد تم استخدام 3D XPoint لإنشاء بعض أسرع [7] محركات أقراص الحالة الصلبة المتاحة اعتبارًا من عام 2019، مع زمن انتقال صغير للكتابة . نظرًا لأن الذاكرة سريعة بطبيعتها وقابلة للعنونة بالبايتات، فإن تقنيات مثل القراءة والتعديل والكتابة والتخزين المؤقت المستخدمة لتحسين محركات أقراص الحالة الصلبة التقليدية ليست ضرورية للحصول على أداء عالٍ. بالإضافة إلى ذلك، تم تصميم شرائح مثل Cascade Lake بدعم مدمج لـ 3D XPoint، [ بحاجة لمصدر ] مما يسمح باستخدامها كقرص تخزين مؤقت أو تسريع، كما أنها سريعة بما يكفي لاستخدامها كذاكرة وصول عشوائي غير متطايرة (NVRAM) أو ذاكرة دائمة في حزمة DIMM .

تاريخ

تطوير

بدأ تطوير 3D XPoint حوالي عام 2012. [8] طورت Intel وMicron تقنيات أخرى لذاكرة تغيير الطور غير المتطايرة (PCM) سابقًا؛ [ملاحظة 1] قال مارك دوركان من Micron إن بنية 3D XPoint تختلف عن العروض السابقة لـ PCM، وتستخدم مواد الكالكوجينيد لكل من أجزاء التحديد والتخزين لخلية الذاكرة التي تكون أسرع وأكثر استقرارًا من مواد PCM التقليدية مثل GST . [10] ولكن اليوم، يُعتقد أنها مجموعة فرعية من ReRAM . [11] وفقًا لبراءات الاختراع، يمكن استخدام مجموعة متنوعة من المواد كمواد كالكوجينيد. [12] [13] [14]

لقد تم ذكر أن 3D XPoint يستخدم المقاومة الكهربائية ويمكن عنونة البتات. [15] وقد لوحظت أوجه تشابه مع ذاكرة الوصول العشوائي المقاومة التي يتم تطويرها بواسطة Crossbar Inc. ، ولكن 3D XPoint يستخدم فيزياء تخزين مختلفة. [8] على وجه التحديد، يتم استبدال الترانزستورات بمفاتيح العتبة كمحددات في خلايا الذاكرة. [16] يشير مطورو 3D XPoint إلى أنها تعتمد على التغيرات في مقاومة المادة السائبة. [2] رد الرئيس التنفيذي لشركة Intel Brian Krzanich على الأسئلة المستمرة حول مادة XPoint بأن التبديل كان يعتمد على "خصائص المادة السائبة". [3] صرحت Intel أن 3D XPoint لا تستخدم تقنية تغيير الطور أو المقاومة الذاكرية ، [17] على الرغم من أن هذا محل نزاع من قبل المراجعين المستقلين. [18]

وفقًا لشركة الهندسة العكسية TechInsights، يستخدم 3D XPoint الجرمانيوم والأنتيمون والتيلوريوم (GST) مع محتوى منخفض من السيليكون كمواد تخزين البيانات التي يمكن الوصول إليها من خلال مفاتيح العتبة البيضاوية (OTSes) [19] [20] المصنوعة من السيلينيوم والجرمانيوم والسيليكون ثلاثي الطور مع الشوائب بالزرنيخ. [14] [12]

كانت ذاكرة 3D XPoint هي الذاكرة المستقلة الأكثر إنتاجًا على نطاق واسع والتي تعتمد على تخزين غير الشحن، في حين تم تطوير ذواكر بديلة أخرى، مثل ReRAM أو Magnetoresistive RAM ، على نطاق واسع حتى الآن على منصات مضمنة فقط. [21]

الإنتاج الأولي

في منتصف عام 2015، أعلنت شركة إنتل عن العلامة التجارية Optane لمنتجات التخزين القائمة على تقنية 3D XPoint. [22] وقدرت شركة ميكرون (باستخدام العلامة التجارية QuantX ) أن سعر بيع الذاكرة سيبلغ حوالي نصف سعر ذاكرة الوصول العشوائي الديناميكية (DRAM)، ولكن أربعة إلى خمسة أضعاف سعر ذاكرة الفلاش . [23] في البداية، قامت منشأة تصنيع الرقائق في ليهاي بولاية يوتا ، والتي تديرها شركة IM Flash Technologies LLC (مشروع مشترك بين إنتل وميكرون) بتصنيع كميات صغيرة من رقائق 128 جيجابت في عام 2015. حيث تقوم بتكديس طائرتين بسعة 64 جيجابت. [8] [24] في أوائل عام 2016، كان من المتوقع أن يبدأ الإنتاج الضخم للرقائق في غضون 12 إلى 18 شهرًا. [25]

في أوائل عام 2016، أعلنت شركة IM Flash أن الجيل الأول من محركات الأقراص ذات الحالة الصلبة سيحقق معدل إنتاجية يبلغ 95000 IOPS مع زمن انتقال يبلغ 9 ميكروثانية. [25] يزيد هذا الزمن الانتقالي المنخفض بشكل كبير من IOPS عند أعماق قائمة انتظار منخفضة للعمليات العشوائية. في منتدى Intel Developer Forum 2016، أظهرت Intel لوحات تطوير PCI Express (PCIe) بسعة 140 جيجابايت والتي أظهرت تحسنًا بمقدار 2.4–3 مرات في المعايير مقارنة بمحركات الأقراص ذات الحالة الصلبة PCIe NAND flash (SSDs). [26] في 19 مارس 2017، أعلنت Intel عن منتجها الأول: بطاقة PCIe متوفرة في النصف الثاني من عام 2017. [27] [28]

استقبال

أداء القراءة والكتابة المتسلسل المختلط Optane 900p، مقارنة بمجموعة واسعة من محركات أقراص SSD الاستهلاكية ذات السمعة الطيبة. يوضح الرسم البياني كيف ينخفض ​​أداء محركات أقراص SSD التقليدية بشكل حاد إلى حوالي 500-700 ميجابايت/ثانية لجميع مهام القراءة والكتابة باستثناء مهام القراءة والكتابة النقية تقريبًا، في حين لا يتأثر جهاز 3D XPoint وينتج باستمرار حوالي 2200-2400 ميجابايت/ثانية في نفس الاختبار. حقوق النشر: Tom's Hardware .

على الرغم من الاستقبال الفاتر الأولي عند إصداره لأول مرة، فقد حظي 3D XPoint - وخاصة في شكل مجموعة Optane من Intel - بإشادة كبيرة وأوصي به على نطاق واسع للمهام حيث تكون ميزاته المحددة ذات قيمة، مع استنتاج المراجعين مثل Storage Review في أغسطس 2018 أنه بالنسبة لأحمال العمل ذات زمن الوصول المنخفض، كان 3D XPoint ينتج 500000 IOPS مستدام بدقة 4K لكل من القراءة والكتابة، مع زمن وصول يتراوح بين 3 إلى 15 ميكروثانية ، وأنه في الوقت الحاضر "لا يوجد حاليًا أي شيء [آخر] يقترب"، [29] بينما وصف Tom's Hardware جهاز Optane 900p في ديسمبر 2017 بأنه يشبه "مخلوقًا أسطوريًا" يجب رؤيته حتى يتم تصديقه، والذي ضاعف سرعة أفضل الأجهزة الاستهلاكية السابقة. [30] خلصت ServeTheHome في عام 2017 إلى أنه في اختبارات القراءة والكتابة والاختبارات المختلطة، كانت أقراص Optane SSD أسرع باستمرار بنحو 2.5 مرة من أفضل أقراص SSD لمركز البيانات من Intel والتي سبقتها، وهي P3700 NVMe. [31] لاحظت AnandTech أن أقراص SSD المستندة إلى Optane للمستهلكين كانت مماثلة في الأداء لأفضل أقراص SSD غير 3D-XPoint لعمليات النقل الكبيرة، حيث "انبهر" كلاهما بأداء عمليات النقل الكبيرة لأقراص Optane SSD للمؤسسات. [32]

بيع مصنع ليهاي وإيقافه

في 16 مارس 2021، أعلنت شركة ميكرون أنها ستتوقف عن تطوير 3D XPoint من أجل تطوير منتجات تعتمد على Compute Express Link (CXL)، بسبب نقص الطلب. [33] [34] لم يتم الاستفادة الكاملة من مصنع ليهاي، وتم بيعه لشركة تكساس إنسترومنتس مقابل 900 مليون دولار أمريكي. [35]

ردت شركة إنتل في ذلك الوقت بأن قدرتها على توريد منتجات إنتل أوبتان لن تتأثر. [36] ومع ذلك، أوقفت إنتل بالفعل خط منتجاتها الاستهلاكية أوبتان في يناير 2021. [37] في يوليو 2022، أعلنت إنتل عن تصفية قسم أوبتان، مما أدى فعليًا إلى إيقاف تطوير 3D XPoint. [38] [39]

التوافق

إنتل

تُفرِّق شركة Intel بين "ذاكرة Intel Optane" و"أقراص SSD من Intel Optane". كمكون للذاكرة، تتطلب Optane شريحة معينة ودعم وحدة المعالجة المركزية. [40] وكقرص SSD عادي، فإن Optane متوافق على نطاق واسع مع مجموعة واسعة جدًا من الأنظمة، ومتطلباته الرئيسية تشبه إلى حد كبير أي قرص SSD آخر - القدرة على التوصيل بالأجهزة، ونظام التشغيل، ودعم BIOS/UEFI وبرامج التشغيل لـ NVMe، والتبريد المناسب. [41]

ميكرون

قدمت شركة Micron محركات أقراص SSD NVMe AIC (QuantX X100 [42] ) والتي حافظت على التوافق مع الأنظمة القادرة على NVMe. لا يتم دعم الدعم الأصلي كجهاز تسريع (على الرغم من إمكانية استخدام التخزين المتعدد المستويات). [43]

انظر أيضا

ملحوظات

  1. ^ قدمت شركة Intel و Numonyx شرائح PCM قابلة للتكديس بسعة 64 جيجابايت في عام 2009. [9]
