المقاوم

المقاومة المثالية (أي المقاومة بدون مفاعلة ) تخضع لقانون أوم :

$${\displaystyle V=I\cdot R.}$$

ينص قانون أوم على أن الجهد (${\displaystyle V}$التيار المار عبر المقاومة يتناسب طرديًا مع التيار (${\displaystyle I}$) يمر عبرها، حيث ثابت التناسب هو المقاومة (${\displaystyle R}$على سبيل المثال، إذا تم توصيل مقاومة 300 أوم عبر أطراف بطارية 12 فولت، فإن تيارًا مقداره 12 / 300 = 0.04 أمبير يمر عبر تلك المقاومة.

الأوم (رمزه: Ω ) هو وحدة قياس المقاومة الكهربائية في النظام الدولي للوحدات ، وقد سُميت نسبةً إلى جورج سيمون أوم . الأوم الواحد يُعادل فولتًا واحدًا لكل أمبير . ونظرًا لأن المقاومات تُحدد وتُصنع ضمن نطاق واسع جدًا من القيم، فإن الوحدات المشتقة منها، وهي الميلي أوم (1 ملي أوم = 10⁻³ ^أوم )، والكيلو أوم (1 كيلو أوم = 10³ ^أوم )، والميغا أوم (1 ميغا أوم = 10⁶ ^أوم )، شائعة الاستخدام أيضًا. ^{[ 2 ] [ 3 ] : ص 20}

المقاومة الكلية للمقاومات الموصولة على التوالي هي مجموع قيم مقاومتها الفردية.

$${\displaystyle R_{\mathrm {eq} }=\sum _{i=1}^{n}R_{i}=R_{1}+R_{2}+\cdots +R_{n}.}$$

المقاومة الكلية للمقاومات الموصولة على التوازي هي مقلوب مجموع مقلوبات المقاومات الفردية. ^{[ 3 ] : ص 20 وما بعدها}

$${\displaystyle R_{\mathrm {eq} }=\left(\sum _{i=1}^{n}{\frac {1}{R_{i}}}\right)^{-1}=\left({1 \over R_{1}}+{1 \over R_{2}}+{1 \over R_{3}}+\dots +{1 \over R_{n}}\right)^{-1}}$$

على سبيل المثال، ينتج عن توصيل مقاومة 10 أوم بالتوازي مع مقاومة 5 أوم ومقاومة 15 أوم مقاومة مقدارها 1 / 1/10 + 1/5 + 1/15 أوم ، أو 30 / 11 = 2.727 أوم.

يمكن تقسيم شبكة المقاومات التي تتكون من توصيلات متوازية ومتسلسلة إلى أجزاء أصغر، كل منها إما متوازية أو متسلسلة. بعض شبكات المقاومات المعقدة لا يمكن حلها بهذه الطريقة، مما يتطلب تحليلًا أكثر دقة للدائرة. عمومًا، يمكن استخدام تحويل Y-Δ أو طرق المصفوفات لحل هذه المشكلات. ^{[ 4 ] [ 5 ] [ 6 ]}

في أي لحظة، يتم حساب القدرة P (بالواط) التي يستهلكها مقاوم ذو مقاومة R (بالأوم) على النحو التالي:$${\displaystyle P=IV=I^{2}R={\frac {V^{2}}{R}}}$$ حيث V (فولت) هو فرق الجهد عبر المقاومة، و I (أمبير) هو التيار المار فيها. باستخدام قانون أوم ، يمكن اشتقاق الصيغتين الأخريين. تتحول هذه الطاقة إلى حرارة يجب تبديدها بواسطة غلاف المقاومة قبل أن ترتفع درجة حرارتها بشكل مفرط. ^{[ 3 ] : ص 22}

تُصنّف المقاومات وفقًا لأقصى قدرة تبديد للطاقة. عادةً ما تُصنّف المقاومات المنفصلة في الأنظمة الإلكترونية ذات الحالة الصلبة بقدرة 1/10 أو 1/8 أو 1/4 واط . وهي عادةً ما تستهلك طاقة كهربائية أقل بكثير من واط واحد ، ولا تتطلب اهتمامًا كبيرًا بقدرتها.

تُستخدم المقاومات عالية القدرة لتبديد كميات كبيرة من الطاقة، وتُستخدم عادةً في مصادر الطاقة، ودوائر تحويل الطاقة، ومضخمات الطاقة؛ ويُطلق هذا المصطلح بشكل عام على المقاومات ذات القدرة المقدرة بـ 1 واط أو أكثر. تتميز هذه المقاومات بحجمها الأكبر، وقد لا تستخدم القيم المفضلة، أو رموز الألوان، أو العبوات الخارجية الموضحة أدناه.

إذا تجاوز متوسط ​​الطاقة المستهلكة في المقاومة قدرتها المقدرة، فقد تتعرض للتلف، مما يؤدي إلى تغيير مقاومتها بشكل دائم؛ وهذا يختلف عن التغير المؤقت في المقاومة الناتج عن معامل درجة حرارتها عند ارتفاع درجة حرارتها. قد يؤدي استهلاك الطاقة الزائد إلى رفع درجة حرارة المقاومة إلى درجة كافية لحرق لوحة الدائرة أو المكونات المجاورة، أو حتى التسبب في نشوب حريق. توجد مقاومات مقاومة للهب لا تُنتج لهبًا مهما كانت مدة التحميل الزائد.

قد يتم تحديد المقاومات بقدرة تبديد أعلى مما هو عليه في الخدمة لمراعاة ضعف دوران الهواء أو الارتفاعات العالية أو درجة حرارة التشغيل العالية .

جميع المقاومات لها حد أقصى للجهد؛ وهذا قد يحد من تبديد الطاقة عند قيم المقاومة العالية. ^{[ 7 ]} على سبيل المثال، من بين المقاومات ذات قدرة 0.25 واط ( وهي نوع شائع جدًا من المقاومات ذات الأسلاك )، توجد مقاومة تبلغ 100 ميجا أوم ^{[ 8 ]} وحد أقصى للجهد المقنن يبلغ 750 فولت . ومع ذلك، حتى مع تطبيق 750 فولت بشكل مستمر على مقاومة 100 ميجا أوم ، فإن تبديد الطاقة لن يتجاوز 6 ميلي واط، مما يجعل قيمة 0.25 واط الاسمية غير ذات جدوى.

تحتوي المكونات ذات الثقوب عادةً على "أطراف" (تُنطق / liːdz / ) تخرج من جسمها "محوريًا"، أي على خط موازٍ لأطول محور للمكون. بينما تخرج أطراف مكونات أخرى من جسمها "شعاعيًا". وقد تكون بعض المكونات الأخرى بتقنية التثبيت السطحي ( SMT )، في حين قد تُدمج إحدى أطراف المقاومات عالية الطاقة في المشتت الحراري .

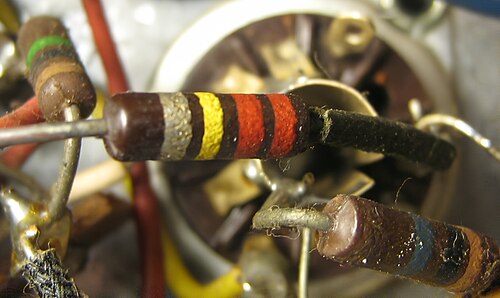

تتكون المقاومات الكربونية المركبة من عنصر مقاوم أسطواني صلب مزود بأسلاك توصيل مدمجة أو أغطية معدنية طرفية تُوصل بها هذه الأسلاك. يُغطى جسم المقاومة بالطلاء أو البلاستيك. في أوائل القرن العشرين، كانت المقاومات الكربونية المركبة ذات أجسام غير معزولة؛ حيث كانت أسلاك التوصيل تُلف حول أطراف قضيب عنصر المقاومة وتُلحم. بعد اكتمالها، كانت تُطلى المقاومة لتحديد قيمتها بالألوان .

يتكون العنصر المقاوم في المقاومات الكربونية المركبة من خليط من مسحوق الكربون الناعم ومادة عازلة، عادةً ما تكون خزفية. ويربط الراتنج هذا الخليط معًا. وتُحدد المقاومة بنسبة مادة الحشو (الخزف المسحوق) إلى الكربون. فكلما زاد تركيز الكربون، وهو موصل جيد، انخفضت المقاومة. شاع استخدام المقاومات الكربونية المركبة في ستينيات القرن الماضي وما قبلها، لكنها لم تعد شائعة الاستخدام حاليًا نظرًا لوجود أنواع أخرى ذات مواصفات أفضل، مثل التفاوت، والاعتماد على الجهد، ومقاومة الإجهاد. تتغير قيمة المقاومات الكربونية المركبة عند تعرضها لجهد زائد. علاوة على ذلك، إذا كانت نسبة الرطوبة الداخلية، كما هو الحال عند تعرضها لفترة من الزمن لبيئة رطبة، كبيرة، فإن حرارة اللحام تُحدث تغييرًا غير قابل للعكس في قيمة المقاومة. تتميز المقاومات الكربونية المركبة بثبات ضعيف مع مرور الوقت، ولذلك كانت تُصنف في المصانع بنسبة تفاوت لا تتجاوز 5% في أفضل الأحوال. ^{[ 10 ]} هذه المقاومات غير حثية، مما يوفر مزايا عند استخدامها في تطبيقات تقليل نبضات الجهد وحماية التيار الزائد. ^{[ 11 ]} تتمتع المقاومات المصنوعة من الكربون بقدرة أعلى على تحمل الحمل الزائد مقارنة بحجم المكون. ^{[ 12 ]}

لا تزال المقاومات الكربونية متوفرة، ولكنها باهظة الثمن نسبيًا. تتراوح قيمها من أجزاء من الأوم إلى 22 ميجا أوم. ونظرًا لارتفاع سعرها، لم تعد هذه المقاومات تُستخدم في معظم التطبيقات. مع ذلك، لا تزال تُستخدم في مصادر الطاقة وأجهزة التحكم في اللحام. ^{[ 12 ]} كما أنها مطلوبة لإصلاح المعدات الإلكترونية القديمة التي تُعدّ أصالتها عاملًا مهمًا.

يتكون المقاوم الكربوني من مجموعة من أقراص الكربون المضغوطة بين لوحين معدنيين موصلين. ويؤدي ضبط ضغط التثبيت إلى تغيير المقاومة بين اللوحين. تُستخدم هذه المقاومات عند الحاجة إلى حمل قابل للتعديل، كما هو الحال في اختبار بطاريات السيارات أو أجهزة الإرسال اللاسلكية. ويمكن أيضًا استخدام المقاوم الكربوني للتحكم في سرعة المحركات الصغيرة في الأجهزة المنزلية (آلات الخياطة، الخلاطات اليدوية) بقدرات تصل إلى بضع مئات من الواط. ^{[ 13 ]} كما يمكن دمج المقاوم الكربوني في منظمات الجهد الأوتوماتيكية للمولدات، حيث يتحكم في تيار المجال للحفاظ على جهد ثابت نسبيًا. ^{[ 14 ]} ويُطبق هذا المبدأ أيضًا في الميكروفون الكربوني .

في تصنيع المقاومات ذات الأغشية الكربونية، تُرسّب طبقة رقيقة من الكربون على ركيزة عازلة، ويُقطع فيها شكل حلزوني لتكوين مسار مقاومة طويل وضيق. تُتيح الأشكال المتنوعة، بالإضافة إلى مقاومة الكربون غير المتبلور (التي تتراوح بين 500 و800  ميكرو أوم  متر)، نطاقًا واسعًا من قيم المقاومة. تتميز المقاومات ذات الأغشية الكربونية بانخفاض مستوى الضوضاء مقارنةً بالمقاومات المركبة الكربونية، وذلك بفضل التوزيع الدقيق للجرافيت النقي دون أي ترابط. ^{[ 15 ]} تتراوح قدرة المقاومات ذات الأغشية الكربونية بين 0.125  وات و5  وات عند 70  درجة مئوية. وتتراوح قيم المقاومة المتاحة بين 1  أوم و10 ميجا أوم. يتراوح نطاق درجة حرارة تشغيل  المقاومة ذات الأغشية الكربونية بين -55 درجة مئوية و155 درجة مئوية، بينما يتراوح جهد التشغيل الأقصى بين 200 و600 فولت. تُستخدم أنواع خاصة من المقاومات ذات الأغشية الكربونية في التطبيقات التي تتطلب استقرارًا عاليًا للنبضات. ^{[ 12 ]}

يمكن طباعة المقاومات الكربونية المركبة مباشرةً على ركائز لوحات الدوائر المطبوعة (PCB) كجزء من عملية تصنيعها . على الرغم من أن هذه التقنية أكثر شيوعًا في وحدات لوحات الدوائر المطبوعة الهجينة، إلا أنه يمكن استخدامها أيضًا على لوحات الدوائر المطبوعة القياسية المصنوعة من الألياف الزجاجية. عادةً ما تكون التفاوتات كبيرة جدًا، وقد تصل إلى 30%. ومن التطبيقات الشائعة لها مقاومات السحب غير الحرجة .

انتشرت المقاومات ذات الأغشية السميكة خلال سبعينيات القرن الماضي، ومعظم مقاومات SMD (أجهزة التثبيت السطحي) اليوم من هذا النوع. يبلغ سمك العنصر المقاوم في الأغشية السميكة ألف ضعف سمك الأغشية الرقيقة، ^{[ 16 ]} لكن الفرق الرئيسي يكمن في كيفية تطبيق الغشاء على الأسطوانة (المقاومات المحورية) أو على السطح (مقاومات SMD).

تُصنع المقاومات ذات الأغشية الرقيقة عن طريق الترسيب بالرش (وهي طريقة للترسيب الفراغي ) للمادة المقاومة على ركيزة عازلة. ثم يُحفر الغشاء بطريقة مشابهة للعملية القديمة (الطرحية) المستخدمة في صناعة لوحات الدوائر المطبوعة؛ أي أن السطح يُغطى بمادة حساسة للضوء ، ثم يُغطى بغشاء منقوش، ويُعرّض للأشعة فوق البنفسجية ، ثم يُظهر الطلاء الحساس للضوء المكشوف، ويُحفر الغشاء الرقيق الموجود أسفله.

تُصنع المقاومات ذات الأغشية السميكة باستخدام عمليات الطباعة بالشاشة والطباعة بالقوالب. ^{[ 12 ]}

بما أنه يمكن التحكم في مدة عملية الترسيب بالرش، فإنه يمكن التحكم بدقة في سمك الطبقة الرقيقة. كما يختلف نوع المادة، حيث تتكون من موصل خزفي واحد أو أكثر ( سيرميت ) مثل نتريد التنتالوم (TaN) أو أكسيد الروثينيوم ( RuO).₂ )،أكسيد الرصاص(PbO)،روثينات البزموت(Bi₂ رو₂ O₇ )، أوالنيكل والكروم(NiCr)، أوإيريدات البزموت(Bi₂ إي آر₂ O₇ ).

لا تتمتع مقاومة كل من المقاومات الرقيقة والسميكة بدقة عالية بعد التصنيع؛ وعادةً ما تُضبط بدقة باستخدام مواد كاشطة أو ليزر . تُحدد المقاومات الرقيقة عادةً بتفاوتات تتراوح بين 1% و5%، وبمعاملات حرارية تتراوح بين 5 و50 جزءًا في المليون لكل كلفن . كما تتميز بمستويات ضوضاء أقل بكثير ، تتراوح بين 10 و100 مرة أقل من المقاومات السميكة. ^{[ 17 ]} قد تستخدم المقاومات السميكة نفس السيراميك الموصل، ولكنها تُخلط مع زجاج مُلبّد (مسحوق) وسائل حامل بحيث يمكن طباعة المركب بتقنية الطباعة الحريرية. ثم يُصهر (يُخبز) هذا المركب من الزجاج ومادة السيراميك الموصلة (السيرميت) في فرن عند درجة حرارة 850  درجة مئوية تقريبًا.

عند تصنيعها لأول مرة، كانت المقاومات ذات الأغشية السميكة تتمتع بتفاوتات تصل إلى 5%، ولكن التفاوتات القياسية تحسنت إلى 2% أو 1% خلال العقود القليلة الماضية. معاملات درجة حرارة هذه المقاومات عادةً ما تكون ±200 أو ±250 جزءًا في المليون لكل كلفن؛ إذ يمكن لتغير درجة الحرارة بمقدار 40 كلفن (70 درجة فهرنهايت) أن يغير المقاومة بنسبة 1%.

عادةً ما تكون المقاومات ذات الأغشية الرقيقة أغلى بكثير من المقاومات ذات الأغشية السميكة. على سبيل المثال، تُباع المقاومات ذات الأغشية الرقيقة بتقنية التثبيت السطحي (SMD)، والتي تتميز بتفاوتات تبلغ 0.5%  ومعاملات حرارية تبلغ 25 جزءًا في المليون لكل كلفن، بكميات كبيرة على بكرات، بسعر يقارب ضعف سعر المقاومات ذات الأغشية السميكة التي تتميز بتفاوتات تبلغ 1%  ومعاملات حرارية تبلغ 250 جزءًا في المليون لكل كلفن.

يُعدّ المقاوم ذو الطبقة المعدنية من أكثر أنواع المقاومات ذات الأطراف المحورية شيوعاً اليوم. وغالباً ما تستخدم المقاومات ذات الأقطاب المعدنية عديمة الأطراف ( MELF ) نفس التقنية.

تُغطى المقاومات ذات الأغشية المعدنية عادةً بطبقة من النيكل والكروم (NiCr)، ولكن يمكن تغطيتها بأي من مواد السيرميت المذكورة أعلاه للمقاومات ذات الأغشية الرقيقة. وعلى عكس المقاومات ذات الأغشية الرقيقة، يمكن تطبيق المادة باستخدام تقنيات مختلفة عن الترسيب بالرش (مع أن هذه إحدى التقنيات المستخدمة). تُحدد قيمة المقاومة عن طريق قطع حلزوني عبر الطبقة المطلية بدلاً من الحفر، على غرار طريقة تصنيع المقاومات الكربونية. والنتيجة هي تفاوت معقول (0.5%، 1%، أو 2%) ومعامل حراري يتراوح عمومًا بين 50 و100 جزء في المليون لكل كلفن. ^{[ 18 ]} تتميز المقاومات ذات الأغشية المعدنية بخصائص ضوضاء جيدة وانخفاض اللاخطية نظرًا لانخفاض معامل الجهد. كما أنها مفيدة أيضًا لاستقرارها على المدى الطويل. ^{[ 12 ]}

تُصنع المقاومات ذات الأغشية المعدنية المؤكسدة من أكاسيد المعادن، مما يُتيح لها العمل في درجات حرارة أعلى، بالإضافة إلى استقرار وموثوقية أكبر مقارنةً بالمقاومات ذات الأغشية المعدنية التقليدية. وتُستخدم هذه المقاومات في التطبيقات التي تتطلب قدرة تحمل عالية.

تُصنع المقاومات السلكية عادةً بلف سلك معدني، غالبًا من النيكروم ، حول قلب من السيراميك أو البلاستيك أو الألياف الزجاجية. تُلحم أطراف السلك بغطاءين أو حلقتين مثبتتين على طرفي القلب. تُحمى المجموعة بطبقة من الطلاء أو البلاستيك المصبوب أو طلاء المينا المُخبوز في درجة حرارة عالية. صُممت هذه المقاومات لتحمل درجات حرارة عالية جدًا تصل إلى 450  درجة مئوية. ^{[ 12 ]} يتراوح قطر أطراف الأسلاك في المقاومات السلكية منخفضة الطاقة عادةً بين 0.6 و0.8  مم، وتُطلى بالقصدير لتسهيل عملية اللحام. أما بالنسبة للمقاومات السلكية عالية الطاقة، فيُستخدم غلاف خارجي من السيراميك أو الألومنيوم فوق طبقة عازلة. إذا كان الغلاف الخارجي من السيراميك، تُوصف هذه المقاومات أحيانًا بأنها مقاومات "إسمنتية"، على الرغم من أنها لا تحتوي في الواقع على أي إسمنت تقليدي . صُممت الأنواع ذات الغلاف الألومنيومي لتُثبت على مشتت حراري لتبديد الحرارة. تعتمد القدرة المقدرة على استخدام مشتت حراري مناسب، فعلى سبيل المثال،  ترتفع درجة حرارة المقاوم ذي القدرة المقدرة 50 واط عند جزء بسيط من القدرة المبددة إذا لم يُستخدم مع مشتت حراري. وقد تصل قدرة المقاومات السلكية الكبيرة إلى 1000 واط أو أكثر.

نظرًا لأن المقاومات السلكية عبارة عن ملفات، فإنها تتميز بحثية غير مرغوب فيها أعلى من أنواع المقاومات الأخرى. مع ذلك، يمكن تقليل الحثية عن طريق لف السلك في أقسام ذات اتجاه معاكس بالتناوب. تستخدم تقنيات أخرى اللف الثنائي ، أو قالبًا مسطحًا رقيقًا (لتقليل مساحة المقطع العرضي للملف). أما في الدوائر الأكثر تطلبًا، فتُستخدم المقاومات ذات لف أيرتون-بيري .

تتشابه تطبيقات المقاومات السلكية مع تطبيقات المقاومات المركبة باستثناء تطبيقات الترددات العالية. إذ أن استجابة الترددات العالية للمقاومات السلكية أسوأ بكثير من استجابة المقاومات المركبة. ^{[ 12 ]}

في عام 1960، قدم فيليكس زاندمان وسيدني جيه شتاين ^{[ 19 ]} تطويرًا لفيلم مقاوم ذي استقرار عالٍ جدًا.

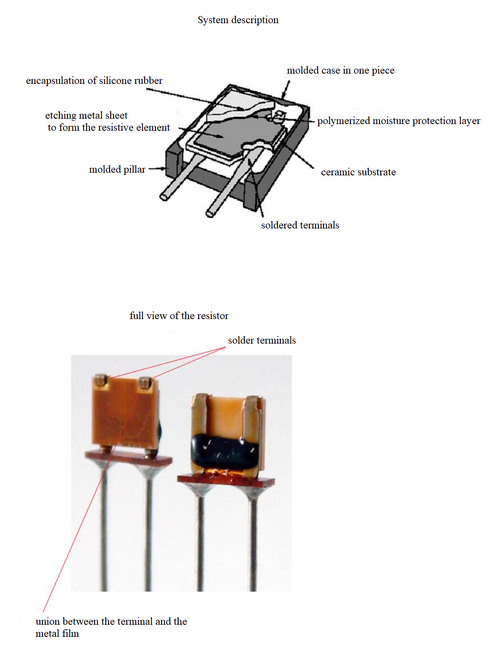

يتكون عنصر المقاومة الأساسي في المقاوم الرقائقي من رقاقة من سبيكة الكروم والنيكل بسمك عدة ميكرومترات . تتميز سبائك الكروم والنيكل بمقاومة كهربائية عالية (حوالي 58 ضعف مقاومة النحاس)، ومعامل حراري منخفض، ومقاومة عالية للأكسدة. من الأمثلة على ذلك كروميل A ونيكروم V، اللذان يتكونان عادةً من 80% نيكل و20% كروم، وتبلغ درجة انصهارهما 1420  درجة مئوية. عند إضافة الحديد، تصبح سبيكة الكروم والنيكل أكثر ليونة. يُعد النيكروم وكروميل C مثالين على سبيكة تحتوي على الحديد. يتكون النيكروم عادةً من 60% نيكل، 12% كروم، 26% حديد، و2% منغنيز، بينما يتكون كروميل C من 64% نيكل، 11% كروم، و25% حديد. تبلغ درجة انصهار هاتين السبيكتين 1350  درجة مئوية و1390  درجة مئوية على التوالي. ^{[ 20 ]}

منذ ظهورها في ستينيات القرن الماضي، تميزت المقاومات الرقائقية بأعلى دقة واستقرار بين جميع أنواع المقاومات المتاحة. يُعد معامل درجة حرارة المقاومة (TCR) أحد أهم معايير الاستقرار. يتميز معامل درجة حرارة المقاومة للمقاومات الرقائقية بانخفاضه الشديد، وقد شهد تحسناً ملحوظاً على مر السنين. توفر إحدى مجموعات المقاومات الرقائقية فائقة الدقة معامل درجة حرارة مقاومة يبلغ 0.14  جزء في المليون/درجة مئوية، وتفاوتًا قدره ±0.005%، واستقرارًا طويل الأمد (سنة واحدة) 25  جزء في المليون، (3 سنوات) 50  جزء في المليون (يتحسن بمقدار 5 أضعاف بفضل الختم المحكم)، واستقرارًا تحت الحمل (2000 ساعة) 0.03%، وقوة دافعة كهربائية حرارية 0.1  ميكروفولت/درجة مئوية، وضوضاء -42  ديسيبل، ومعامل جهد 0.1  جزء في المليون/فولت، وحث 0.08  ميكروهنري، وسعة 0.5  بيكوفاراد. ^{[ 21 ]}

يرتبط الاستقرار الحراري لهذا النوع من المقاومات أيضًا بالتأثيرات المتعارضة للمقاومة الكهربائية للمعدن، حيث تزداد مع ارتفاع درجة الحرارة، وتنخفض بفعل التمدد الحراري مما يؤدي إلى زيادة سمك الرقاقة، التي تُقيد أبعادها الأخرى بواسطة ركيزة خزفية. ^{[ 22 ]}

المقاومة التحويلية للأميتر هي نوع خاص من المقاومات الحساسة للتيار، ولها أربعة أطراف وقيمتها بالمللي أوم أو حتى الميكرو أوم. عادةً ما تقبل أجهزة قياس التيار تيارات محدودة فقط. لقياس التيارات العالية، يمر التيار عبر المقاومة التحويلية، حيث يُقاس فرق الجهد ويُفسر على أنه قيمة التيار. تتكون المقاومة التحويلية النموذجية من قطعتين معدنيتين صلبتين، أحيانًا من النحاس الأصفر، مثبتتين على قاعدة عازلة. بين القطعتين، ملحومة أو ملحومة بالنحاس الأصفر، توجد شريحة أو أكثر من سبيكة المنجنيز ذات معامل مقاومة منخفض عند درجات الحرارة العالية . تُستخدم براغي كبيرة ملولبة في القطعتين لتوصيل التيار، بينما تُستخدم براغي أصغر بكثير لتوصيل الفولتميتر. تُصنف المقاومات التحويلية حسب التيار الكامل، وغالبًا ما يكون فرق الجهد فيها 50 مللي فولت عند التيار المقنن. تُضبط هذه العدادات لتتوافق مع التيار الكامل للمقاومة التحويلية باستخدام قرص قياس مُعلّم بشكل مناسب؛ ولا يلزم إجراء أي تغيير على الأجزاء الأخرى من العداد.

في التطبيقات الصناعية الثقيلة ذات التيار العالي، تُعدّ المقاومة الشبكية عبارة عن شبكة كبيرة مبردة بالحمل الحراري، تتكون من شرائح معدنية مختومة موصولة في صفوف بين قطبين كهربائيين. قد يصل حجم هذه المقاومات الصناعية إلى حجم ثلاجة؛ إذ يمكن لبعض التصاميم التعامل مع تيار يزيد عن 500 أمبير، مع نطاق مقاومة يصل إلى أقل من 0.04 أوم. تُستخدم هذه المقاومات في تطبيقات مثل الكبح الديناميكي وتحميل الأحمال للقاطرات والترام ، والتأريض المحايد لتوزيع التيار المتردد الصناعي، وأحمال التحكم للرافعات والمعدات الثقيلة، واختبار أحمال المولدات، وترشيح التوافقيات لمحطات التحويل الكهربائية. ^{[ 23 ]}

يُستخدم مصطلح "مقاومة الشبكة" أحيانًا لوصف أي نوع من المقاومات المتصلة بشبكة التحكم في الصمام المفرغ . وهذا ليس تقنية مقاومة، بل هو تصميم دائرة إلكترونية.

• سيرميت
• فينولي
• التنتالوم
• مقاوم للماء

قد يحتوي المقاوم على نقطة توصيل ثابتة واحدة أو أكثر، بحيث يمكن تغيير المقاومة عن طريق تحريك أسلاك التوصيل إلى أطراف مختلفة. تحتوي بعض مقاومات الطاقة السلكية الملفوفة على نقطة توصيل قابلة للانزلاق على طول عنصر المقاومة، مما يسمح باستخدام جزء أكبر أو أصغر من المقاومة.

عند الحاجة إلى ضبط قيمة المقاومة بشكل مستمر أثناء تشغيل المعدات، يمكن توصيل مفتاح المقاومة المنزلق بمقبض يسهل على المشغل الوصول إليه. يُسمى هذا الجهاز بالريوستات، وله طرفان.

مقياس الجهد (يُعرف أيضًا باسم " البوت ") هو مقاوم ثلاثي الأطراف مزود بنقطة توصيل قابلة للتعديل باستمرار، يتم التحكم بها عن طريق تدوير عمود أو مقبض أو بواسطة منزلق خطي. ^{[ 24 ]} يُشتق اسم "مقياس الجهد" من وظيفته كمقسم جهد قابل للتعديل لتوفير جهد متغير عند الطرف المتصل بنقطة التوصيل. يُعد التحكم في مستوى الصوت في الأجهزة الصوتية أحد التطبيقات الشائعة لمقياس الجهد. يتكون مقياس الجهد النموذجي منخفض الطاقة (انظر الرسم) من عنصر مقاومة مسطح (B) مصنوع من الكربون أو غشاء معدني أو بلاستيك موصل، مع ملامس زنبركي من البرونز الفوسفوري (C) يتحرك على طول السطح. يوجد تصميم بديل عبارة عن سلك مقاومة ملفوف على قالب، حيث ينزلق الملامس محوريًا على طول الملف. ^{[ 24 ]} تتميز هذه الأنواع بدقة أقل، حيث تتغير المقاومة مع حركة الملامس على مراحل تساوي مقاومة دورة واحدة. ^{[ 24 ]}

تُستخدم مقاييس الجهد متعددة اللفات عالية الدقة في التطبيقات الدقيقة. تحتوي هذه المقاييس على عناصر مقاومة ملفوفة بسلك، عادةً ما تكون ملفوفة على مغزل حلزوني، حيث يتحرك الماسح على مسار حلزوني أثناء تدوير المقبض، مما يضمن اتصالًا مستمرًا بالسلك. بعضها مزود بطبقة مقاومة بلاستيكية موصلة فوق السلك لتحسين الدقة. توفر هذه المقاييس عادةً عشر لفات لمحاورها لتغطية نطاقها الكامل. يتم ضبطها عادةً باستخدام أقراص تتضمن عداد لفات بسيط وقرصًا مدرجًا، ويمكنها عادةً تحقيق دقة تصل إلى ثلاثة أرقام. استخدمتها الحواسيب التناظرية الإلكترونية بكثرة لضبط المعاملات، كما تضمنت لوحات راسمات الإشارة ذات المسح المتأخر في العقود الأخيرة مقياس جهد واحد.

•

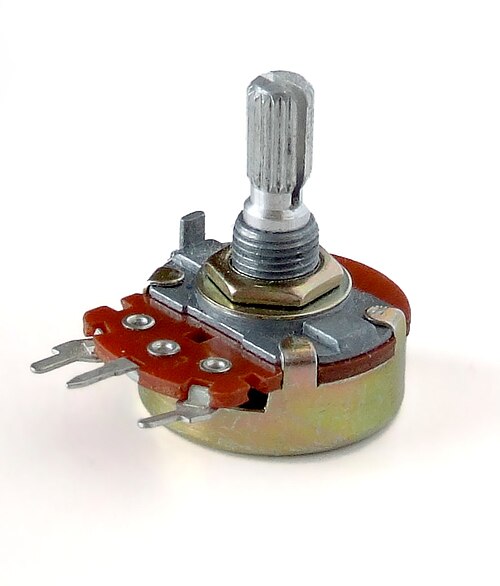

  مقياس الجهد النموذجي المثبت على اللوحة
•

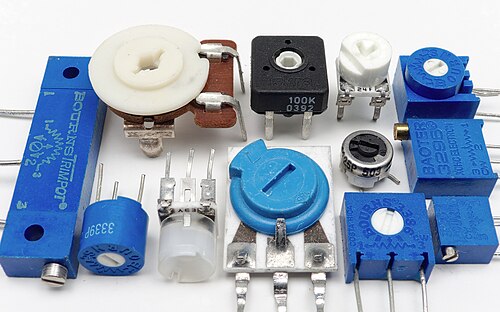

  مجموعة متنوعة من مقاييس الجهد الصغيرة ذات الثقوب المصممة للتركيب على لوحات الدوائر المطبوعة .

صندوق المقاومات العشرية أو صندوق استبدال المقاومات هو وحدة تحتوي على مقاومات بقيم متعددة، مزودة بمفتاح ميكانيكي واحد أو أكثر يسمح بضبط أي قيمة من قيم المقاومات المنفصلة المتوفرة في الصندوق. عادةً ما تكون دقة المقاومة عالية، تتراوح من دقة المختبر/المعايرة التي تصل إلى 20 جزءًا في المليون، إلى دقة الاستخدام الميداني التي تصل إلى 1%. كما تتوفر صناديق أقل تكلفة بدقة أقل. توفر جميع الأنواع طريقة ملائمة لاختيار المقاومة وتغييرها بسرعة في العمل المخبري والتجريبي والتطويري دون الحاجة إلى توصيل المقاومات واحدة تلو الأخرى، أو حتى تخزين كل قيمة على حدة. يتحدد الصندوق بنطاق المقاومة المتوفرة، وأقصى دقة، ومستوى الدقة. على سبيل المثال، يوفر أحد الصناديق مقاومات من 0 إلى 100 ميجا أوم، وأقصى دقة 0.1 أوم، ومستوى دقة 0.1%. ^{[ 25 ]}

توجد أجهزة متنوعة تتغير مقاومتها بتغير كميات مختلفة. تتميز مقاومات الثرمستورات ذات معامل درجة الحرارة السالب (NTC) بمعامل درجة حرارة سالب قوي، مما يجعلها مفيدة لقياس درجات الحرارة. ونظرًا لأن مقاومتها قد تكون كبيرة حتى تسخن بفعل مرور التيار، فإنها تُستخدم أيضًا بشكل شائع لمنع ارتفاعات التيار الزائدة عند تشغيل الأجهزة. وبالمثل، تتغير مقاومة الهيوميستور بتغير الرطوبة. أما المقاوم الضوئي، وهو نوع من أنواع الكواشف الضوئية ، فتتغير مقاومته بتغير الإضاءة.

مقياس الإجهاد ، الذي اخترعه إدوارد إي. سيمونز وآرثر سي. روج عام ١٩٣٨، هو نوع من المقاومات تتغير قيمته بتغير الإجهاد المُطبق. يمكن استخدام مقاومة واحدة، أو زوج منها (نصف جسر)، أو أربع مقاومات موصولة في تكوين جسر ويتستون . تُلصق مقاومة الإجهاد بمادة لاصقة على الجسم المُعرَّض للإجهاد الميكانيكي . وباستخدام مقياس الإجهاد ومرشح ومضخم ومحول تناظري/رقمي، يُمكن قياس الإجهاد الواقع على الجسم.

يستخدم اختراعٌ ذو صلة، ولكنه أحدث، مادة مركبة للنفق الكمومي لاستشعار الإجهاد الميكانيكي. وهي تمرر تيارًا كهربائيًا يمكن أن تتغير شدته بمعامل 10¹² ^{استجابةً} للتغيرات في الضغط المطبق.

تُقاس خصائص المقاومات وتُبلغ عنها باستخدام معايير وطنية مختلفة. في الولايات المتحدة، يحتوي معيار MIL-STD-202 ^{[ 26 ]} على طرق الاختبار ذات الصلة التي تُشير إليها المعايير الأخرى.

توجد معايير مختلفة تحدد خصائص المقاومات المستخدمة في المعدات:

• IEC 60062 (IEC 62) / DIN 40825 / BS 1852 / IS 8186 / JIS C 5062 إلخ. ( رمز لون المقاوم ، رمز RKM ، رمز التاريخ)
• EIA RS-279 / DIN 41429 (رمز لون المقاوم)
• IEC 60063 (IEC 63) / JIS C 5063 (قيم سلسلة المعيار E)
• MIL-PRF-26
• MIL-PRF-39007 (طاقة ثابتة، موثوقية مثبتة)
• MIL-PRF-55342 (أغشية سميكة ورقيقة للتثبيت السطحي)
• MIL-PRF-914
• تم إلغاء معيار MIL-R-11
• MIL-R-39017 (ثابت، للأغراض العامة، موثوقية مثبتة)
• MIL-PRF-32159 (وصلات صفر أوم)
• UL 1412 (الصهر والمقاومات المحدودة بدرجة الحرارة) ^{[ 27 ]}

توجد معايير أخرى للمشتريات العسكرية الأمريكية من نوع MIL-R.

كان المعيار الأساسي للمقاومة، وهو "أوم الزئبق"، قد عُرِّف في البداية عام 1884 على أنه عمود من الزئبق  طوله 106.3 سم ومساحة مقطعه العرضي 1 مليمتر مربع ، عند درجة حرارة صفر مئوية . وقد أدت صعوبة قياس الثوابت الفيزيائية بدقة لمحاكاة هذا المعيار إلى اختلافات تصل إلى 30  جزءًا في المليون. ومنذ عام 1900، استُبدل أوم الزئبق بلوحة من المنجنيز مصنّعة بدقة عالية . ^{[ 28 ]} ومنذ عام 1990، يعتمد معيار المقاومة الدولي على تأثير هول الكمي الذي اكتشفه كلاوس فون كليتزينغ ، والذي نال عنه جائزة نوبل في الفيزياء عام 1985. ^{[ 29 ]}

تُصنع مقاومات فائقة الدقة لأغراض المعايرة والاستخدام المختبري . قد تحتوي هذه المقاومات على أربعة أطراف، يُستخدم زوج منها لتمرير تيار التشغيل، والزوج الآخر لقياس انخفاض الجهد؛ مما يُزيل الأخطاء الناتجة عن انخفاض الجهد عبر أطراف المقاومة، لعدم مرور أي شحنة كهربائية عبر أطراف استشعار الجهد. يُعد هذا الأمر بالغ الأهمية في المقاومات ذات القيم الصغيرة (100-0.0001  أوم) حيث تكون مقاومة الأطراف كبيرة أو حتى مُقاربة لقيمة المقاومة القياسية. ^{[ 30 ]}

كانت المقاومات القديمة تُصنع بأرقام تقريبية عشوائية إلى حد ما؛ فقد تحتوي سلسلة منها على 100، 125، 150، 200، 300، وهكذا. ^{[ 31 ]} أما المقاومات السلكية القديمة المستخدمة في نقل الطاقة، مثل الأنواع المطلية بالمينا الزجاجية البنية، فكانت تُصنع بنظام قيم مفضلة، كما هو الحال في بعض الحالات المذكورة هنا. تخضع المقاومات المصنعة لنسبة تفاوت معينة ، ومن المنطقي تصنيع قيم تتناسب مع هذه النسبة، بحيث تتداخل القيمة الفعلية لكل مقاومة قليلاً مع القيم المجاورة لها. يؤدي التباعد الأوسع بين المقاومات إلى ظهور فجوات، بينما يؤدي التباعد الأضيق إلى زيادة تكاليف التصنيع والمخزون لتوفير مقاومات قابلة للتبديل إلى حد كبير.

تتمثل إحدى الطرق المنطقية في إنتاج مقاومات بنطاق من القيم المتزايدة وفقًا لمتتالية هندسية ، بحيث تكون كل قيمة أكبر من سابقتها بمعامل أو نسبة مئوية ثابتة، يتم اختيارها لتتوافق مع هامش الخطأ المسموح به في النطاق. على سبيل المثال، بالنسبة لهامش خطأ يبلغ ±20%، من المنطقي أن تكون قيمة كل مقاومة حوالي 1.5 ضعف قيمة سابقتها، لتغطية عقد من الزمن بست قيم. وبشكل أدق، فإن العامل المستخدم هو 1.4678 ≈${\displaystyle 10^{1/6}}$تُعطي هذه القيم 1.47، 2.15، 3.16، 4.64، 6.81، 10 للعقد من 1 إلى 10 (العقد هو نطاق يتزايد بمعامل 10؛ ومن الأمثلة الأخرى 0.1-1 و10-100)؛ ويتم تقريب هذه القيم عمليًا إلى 1.5، 2.2، 3.3، 4.7، 6.8، 10؛ متبوعة بـ 15، 22، 33، ... ومسبوقة بـ ... 0.47، 0.68، 1. وقد اعتُمد هذا المخطط كسلسلة E6 لقيم الأرقام المفضلة في معيار IEC 60063. كما توجد سلاسل E12 ، E24 ، E48 ، E96 ، و E192 لمكونات ذات دقة أعلى تدريجيًا، مع 12، 24، 48، 96، و192 قيمة مختلفة ضمن كل عقد. القيم الفعلية المستخدمة موجودة في قوائم الأرقام المفضلة في معيار IEC 60063.

من المتوقع أن تتراوح قيمة المقاومة 100 أوم ±20% بين 80 و120 أوم؛ أما المقاومات المجاورة لها في فئة E6 فهي 68 (54-82) و150 (120-180) أوم. تُستخدم فئة E6، وهي فئة مناسبة للمكونات ذات دقة ±20%؛ وE12 لدقة ±10%؛ وE24 لدقة ±5%؛ وE48 لدقة ±2%؛ وE96 لدقة ±1%؛ وE192 لدقة ±0.5% أو أفضل. تُصنّع المقاومات بقيم تتراوح من بضعة ميلي أوم إلى حوالي جيجا أوم ضمن نطاقات IEC60063 المناسبة لتفاوتاتها. وقد يقوم المصنّعون بتصنيف المقاومات إلى فئات تفاوت بناءً على القياس. بناءً على ذلك، قد لا تقع مجموعة مختارة من المقاومات بقيمة 100 أوم، ذات هامش خطأ ±10%، حول قيمة 100 أوم (مع انحراف لا يتجاوز 10%) كما هو متوقع (منحنى الجرس)، بل قد تنقسم إلى مجموعتين: إما أعلى بنسبة 5 إلى 10% أو أقل بنسبة 5 إلى 10% (ولكن ليس أقرب إلى 100 أوم من ذلك). وذلك لأن أي مقاومات قاسها المصنع بانحراف أقل من 5% كانت ستُصنّف وتُباع على أنها مقاومات بهامش خطأ ±5% أو أفضل. عند تصميم الدوائر الكهربائية، قد يُؤخذ هذا الأمر في الاعتبار. تُعرف عملية فرز المكونات بناءً على القياسات بعد الإنتاج باسم "التصنيف"، ويمكن تطبيقها على مكونات أخرى غير المقاومات (مثل تصنيفات سرعة المعالجات المركزية).

تُطبع المقاومات السطحية ذات الأحجام الكبيرة ( 1608 متري وما فوق) بقيم عددية باستخدام رمز مشابه للرمز المستخدم في المقاومات المحورية. أما مقاومات تقنية التركيب السطحي (SMT) ذات التفاوت القياسي ، فتُعلّم برمز مكون من ثلاثة أرقام، حيث يمثل الرقمان الأولان أول رقمين معنويين من القيمة، بينما يمثل الرقم الثالث قوة العدد عشرة (عدد الأصفار). على سبيل المثال:

• 334 = 33 × 10⁴ ^أوم = 330 كيلو أوم
• 222 = 22 × 10 ² أوم = 2.2 كيلو أوم
• 473 = 47 × 10³ ^أوم = 47 كيلو أوم
• 105 = 10 × 10⁵ ^أوم = 1 ميغا أوم

تُكتب المقاومات الأقل من 100 أوم على النحو التالي: 100، 220، 470. يمثل الصفر الأخير عشرة أس صفر، أي  1. على سبيل المثال:

• ١٠٠ = ١٠ × ١٠ ^٠ أوم = ١٠ أوم
• 220 = 22 × 10 ⁰ أوم = 22 أوم

في بعض الأحيان يتم وضع علامة على هذه القيم برقم 10 أو 22 لمنع حدوث خطأ.

تُكتب المقاومات الأقل من 10 أوم بالحرف "R" للدلالة على موضع الفاصلة العشرية ( الفاصلة الأساسية ). على سبيل المثال:

• 4R7 = 4.7 أوم
• R300 = 0.30 أوم
• 0R22 = 0.22 أوم
• 0R01 = 0.01 أوم

تظهر القيم 000 و 0000 أحيانًا كقيم على وصلات الصفر أوم المثبتة على السطح ، نظرًا لأن هذه الوصلات لها مقاومة صفرية (تقريبًا).

أصبحت المقاومات السطحية الحديثة صغيرة جدًا من الناحية الفيزيائية بحيث لا تسمح بوضع علامات عملية عليها.

تُعرف العديد من المقاومات الدقيقة، بما في ذلك المقاومات السطحية والمقاومات ذات الأطراف المحورية، برمز مكون من أربعة أرقام. الأرقام الثلاثة الأولى هي الأرقام المعنوية، والرابع هو قوة العدد عشرة. على سبيل المثال:

• 1001 = 100 × 10 ¹ أوم = 1.00 كيلو أوم
• 4992 = 499 × 10 ² أوم = 49.9 كيلو أوم
• 1000 = 100 × 10 ⁰ أوم = 100 أوم

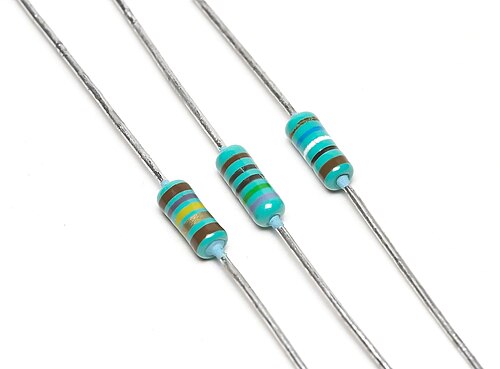

غالباً ما تستخدم المقاومات الدقيقة ذات الأطراف المحورية أشرطة ترميز لونية لتمثيل هذا الرمز المكون من أربعة أرقام.

خطوات معرفة قيم المقاومة أو السعة: ^{[ 38 ]}

1. يشير الحرفان الأولان إلى سعة تبديد الطاقة.
2. الأرقام الثلاثة التالية تعطي قيمة المقاومة.
   1. الرقمان الأولان هما القيم المهمة
   2. الرقم الثالث هو المضاعف.
3. الرقم الأخير يحدد نسبة التفاوت المسموح بها.

إذا تم ترميز المقاومة:

• EB1041: قدرة تبديد الطاقة = 1/2 واط، قيمة المقاومة =10 × 10 ⁴ ±10% = بين9 × 10⁴ ^أوم و11 × 10 ⁴ أوم.
• CB3932: قدرة تبديد الطاقة = 1/4 واط، قيمة المقاومة =39 × 10 ³ ±20% = بين31.2 × 10 ³ و46.8 × 10 ³ أوم.

تُستخدم المقاومات عادةً للحد من شدة التيار المار في الدائرة الكهربائية. تتطلب العديد من مكونات الدوائر (مثل مصابيح LED) الحد من شدة التيار المار فيها، ولكنها لا تحد من شدة التيار بنفسها. لذلك، غالبًا ما تُضاف المقاومات لمنع حدوث زيادة في شدة التيار. بالإضافة إلى ذلك، في كثير من الأحيان لا تحتاج الدوائر إلى شدة التيار التي قد تمر بها لولا وجود المقاومات، لذا يمكن إضافة المقاومات للحد من استهلاك الطاقة في هذه الدوائر.

في كثير من الأحيان، تحتاج الدوائر الكهربائية إلى توفير جهود مرجعية مختلفة لدوائر أخرى (مثل دوائر مقارنة الجهد). يمكن الحصول على جهد ثابت بتوصيل مقاومتين على التوالي بين جهدين ثابتين آخرين (مثل جهد المصدر والأرضي). سيكون الجهد عند الطرف الفاصل بين المقاومتين بين الجهدين، على مسافة خطية تعتمد على المقاومة النسبية للمقاومتين. على سبيل المثال، إذا وُضعت  مقاومة 200 أوم ومقاومة 400 أوم على التوالي بين 6 فولت و0 فولت، فسيكون الجهد عند الطرف الفاصل بينهما 4 فولت.

عندما لا تكون الدائرة الكهربائية موصولة بمصدر طاقة، فإن جهدها ليس صفرًا، بل غير محدد (إذ يتأثر بالجهود السابقة أو بالبيئة المحيطة). يوفر المقاوم الصاعد أو الهابط جهدًا للدائرة عند فصلها (كما هو الحال عند عدم الضغط على زر أو عدم تفعيل ترانزستور). يربط المقاوم الصاعد الدائرة بجهد موجب عالٍ (إذا كانت الدائرة تتطلب جهدًا موجبًا عاليًا افتراضيًا)، بينما يربط المقاوم الهابط الدائرة بجهد منخفض أو بالأرضي (إذا كانت الدائرة تتطلب جهدًا منخفضًا افتراضيًا). يجب أن تكون قيمة المقاوم عالية بما يكفي بحيث لا يؤثر مصدر الجهد الموصول به بشكل مفرط على وظيفة الدائرة عند تفعيلها، ومنخفضة بما يكفي بحيث "يسحب" الجهد بسرعة كافية عند فصل الدائرة، ولا يُغير الجهد بشكل ملحوظ عن قيمة المصدر.
